843 76 - Prise électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique TV-FM/SAT
Marque	LEGRAND
Modèle	843 76
Catégorie	Prise électrique
Dimensions (approx.)	86 x 86 x 30 mm
Poids	100 g
Alimentation	Passive (alimentation via câble coaxial 13/18 V DC pour satellite)
Bandes de fréquence	VHF-BIII (120-470 MHz), UHF (470-862 MHz), FM (87.5-108 MHz), SAT IF (950-2150 MHz)
Atténuation typique	14 dB sur TV et FM
Compatibilité	DISEqC, retour canal (5-65 MHz)
Fonctions principales	Connexion TV, FM et satellite avec distribution hertzienne et satellite
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Sécurité	Respecter les normes électriques, débrancher avant intervention
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter un professionnel
Informations générales	Usage intérieur, garantie 2 ans

FOIRE AUX QUESTIONS - 843 76 LEGRAND

Comment installer la prise LEGRAND 843 76 ?

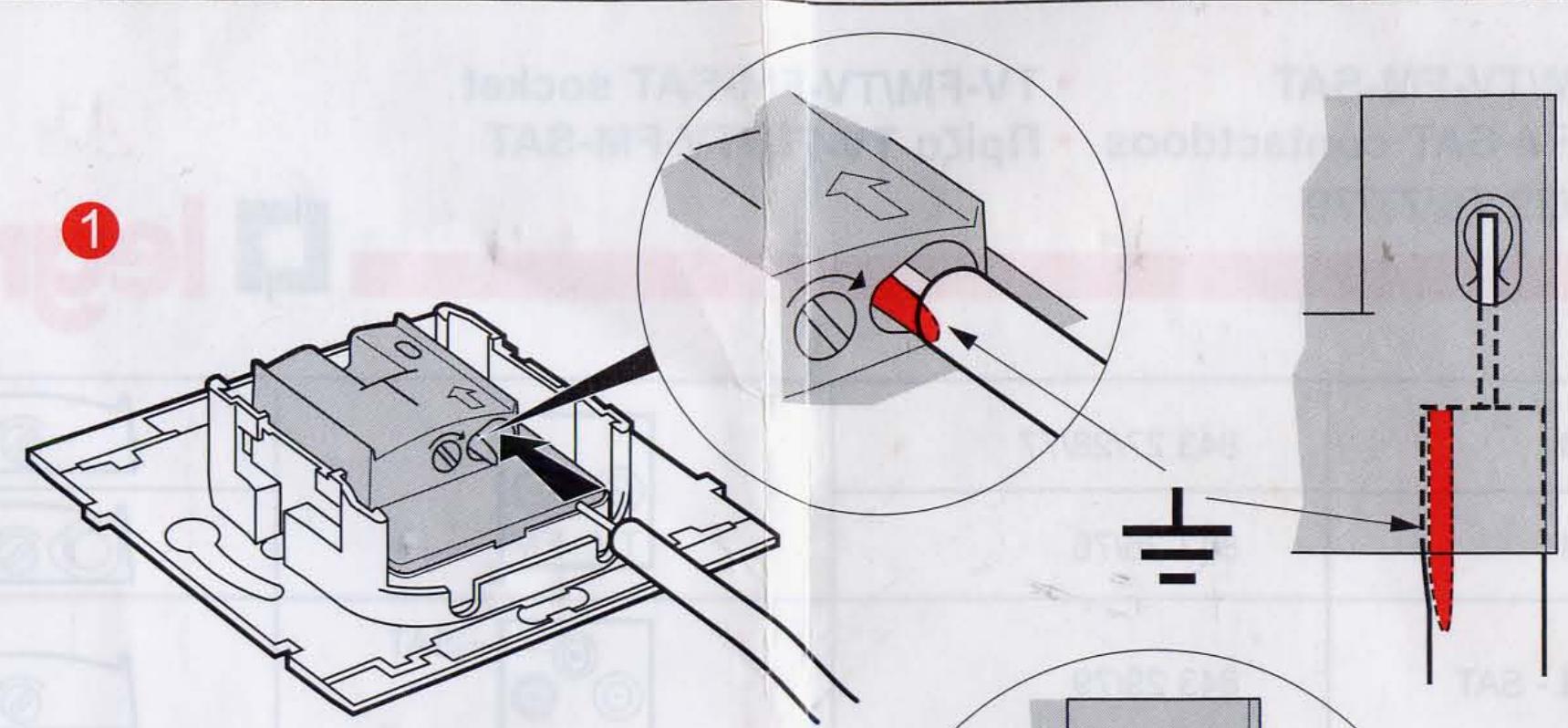

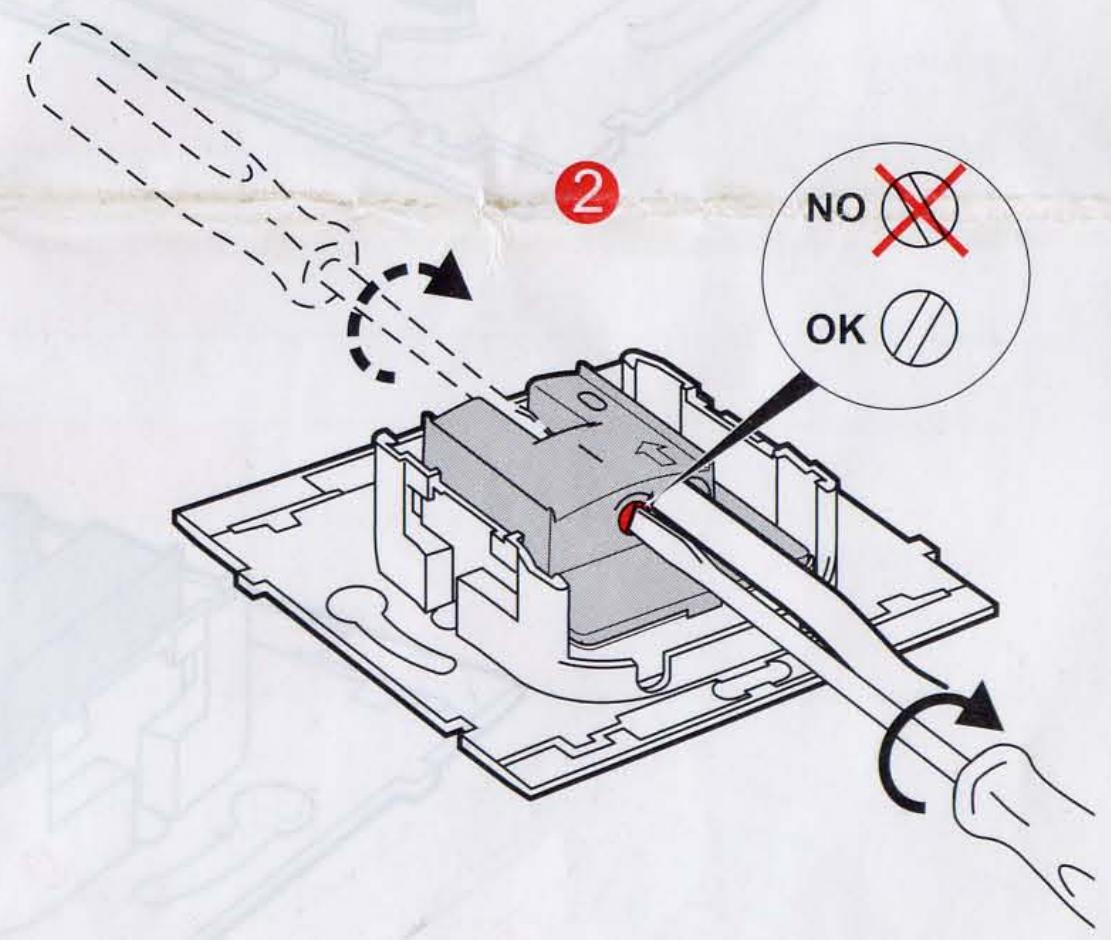

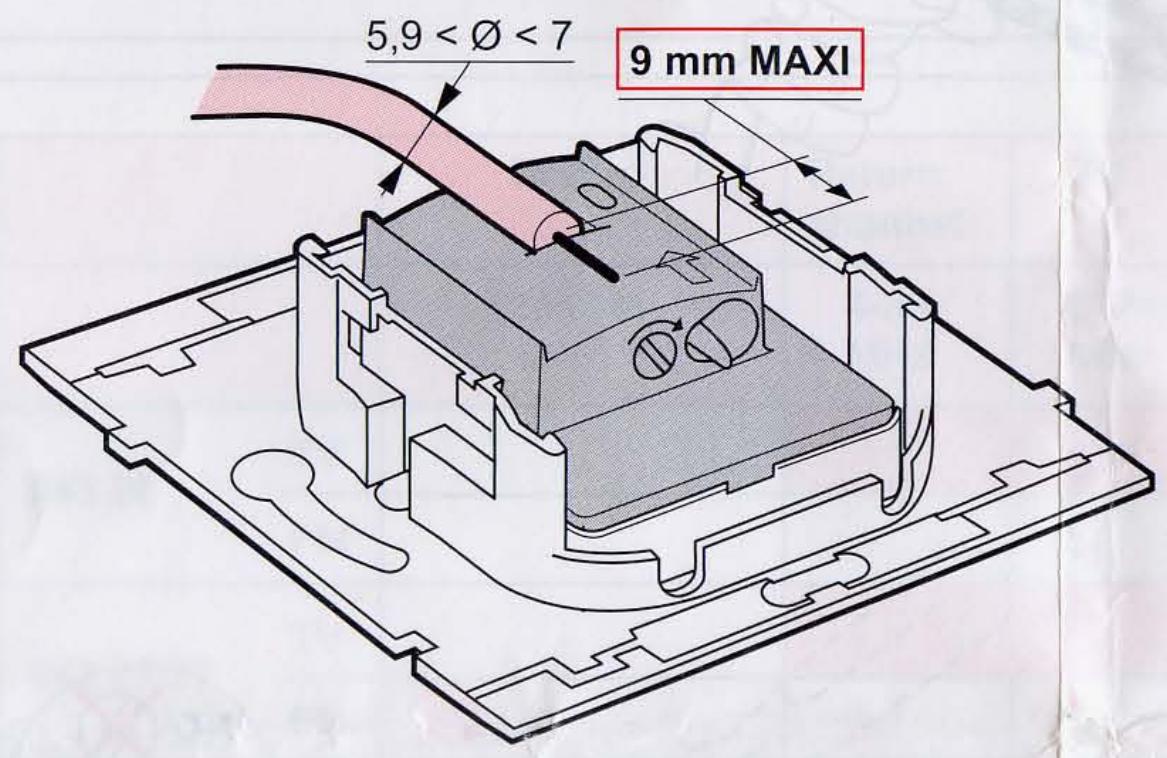

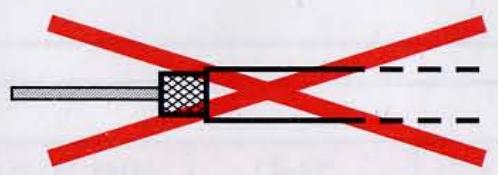

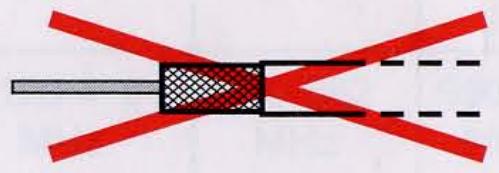

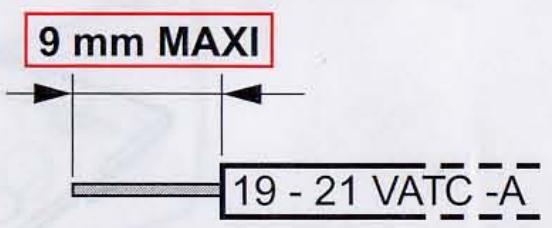

L'installation se fait comme une prise électrique standard. Raccordez les câbles coaxiaux aux connecteurs appropriés (TV, FM, SAT) en respectant les normes de sécurité. Consultez la notice pour le schéma de câblage.

Quelle est la différence entre les modèles 843 76 et 843 77 ?

Le modèle 843 76 a une atténuation de 14 dB sur TV et FM, tandis que le 843 77 a une atténuation de 10 dB. Le 843 76 est donc adapté pour des signaux plus forts ou des câbles plus longs.

Cette prise est-elle compatible avec la télévision numérique terrestre (TNT) ?

Oui, elle est compatible avec la TNT car elle couvre les bandes VHF et UHF utilisées par la TNT.

Puis-je brancher un amplificateur derrière cette prise ?

Oui, vous pouvez brancher un amplificateur si le signal est trop faible. Assurez-vous que l'amplificateur est compatible avec les fréquences et le type de signal.

Que signifie le gain indiqué sur la notice ?

Le gain indiqué (14 dB) est en réalité l'atténuation d'insertion de la prise. Plus la valeur est faible, meilleure est la transmission du signal.

La prise 843 76 nécessite-t-elle une alimentation électrique ?

Non, elle est passive. Toutefois, pour le satellite, le courant 13/18 V DC provenant du récepteur traverse la prise pour alimenter le LNB.

Comment raccorder un câble satellite à cette prise ?

Connectez le câble coaxial satellite au connecteur SAT (repéré par un marquage). Assurez-vous que le câble est équipé d'un connecteur F compatible.

Puis-je utiliser cette prise pour la radio FM ?

Oui, la prise possède une sortie FM dédiée (bande 87,5-108 MHz). Branchez votre récepteur FM sur le connecteur FM.

Quels sont les précautions de sécurité à respecter ?

Débranchez toujours l'alimentation avant d'intervenir sur les câbles. Utilisez des outils isolés et respectez les normes électriques locales.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Recherchez le modèle LEGRAND 843 76.

MODE D'EMPLOI 843 76 LEGRAND

• Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT contactdoos

843 26/27/28/29/76/77/79

• TV-FM/TV-FM-SAT socket
• Πριζα TV-FM/TV-FM-SAT

legrand®

TV-FM	843 27/28/77	TV FM
TV-FM	843 26/76
TV-FM-SAT	843 29/79	SAT TV FM

3

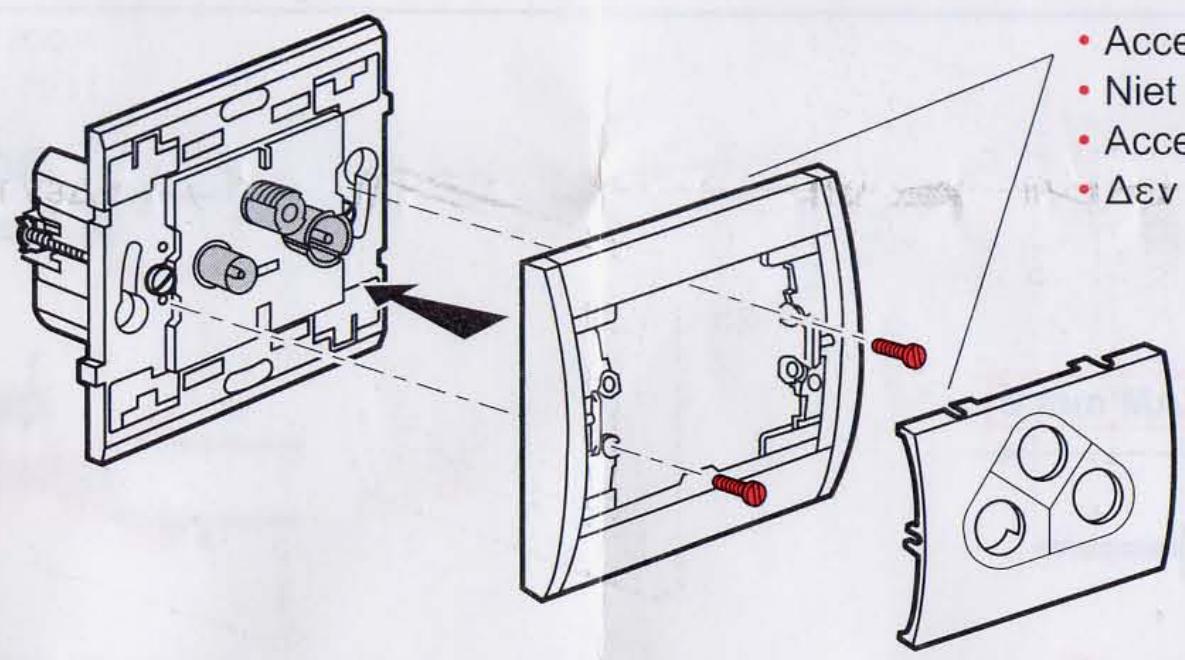

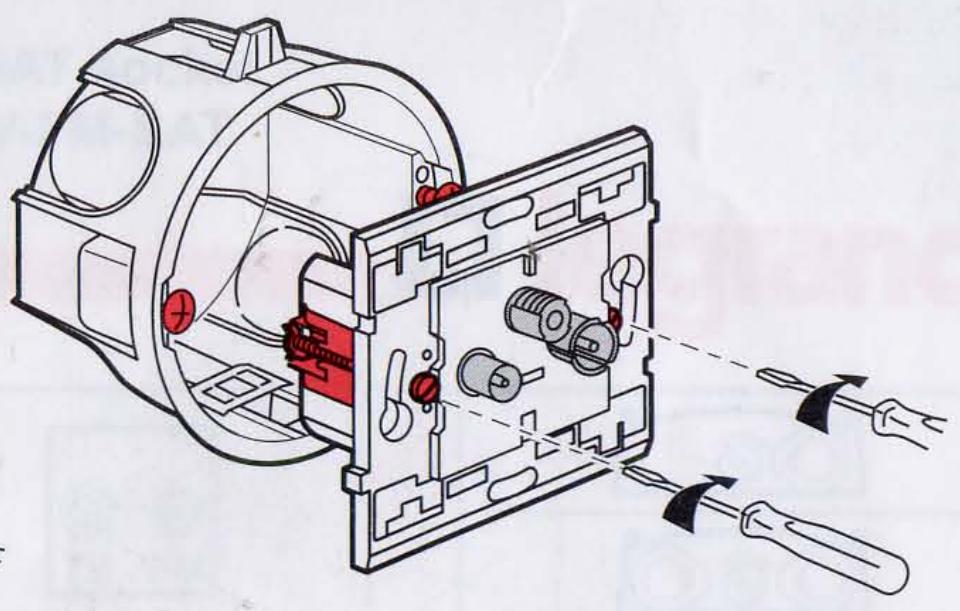

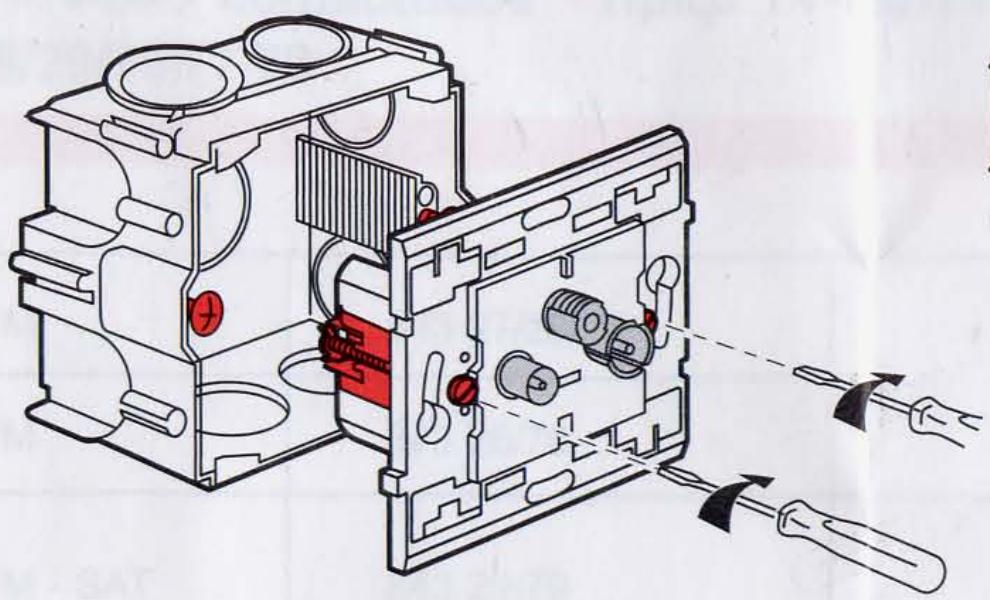

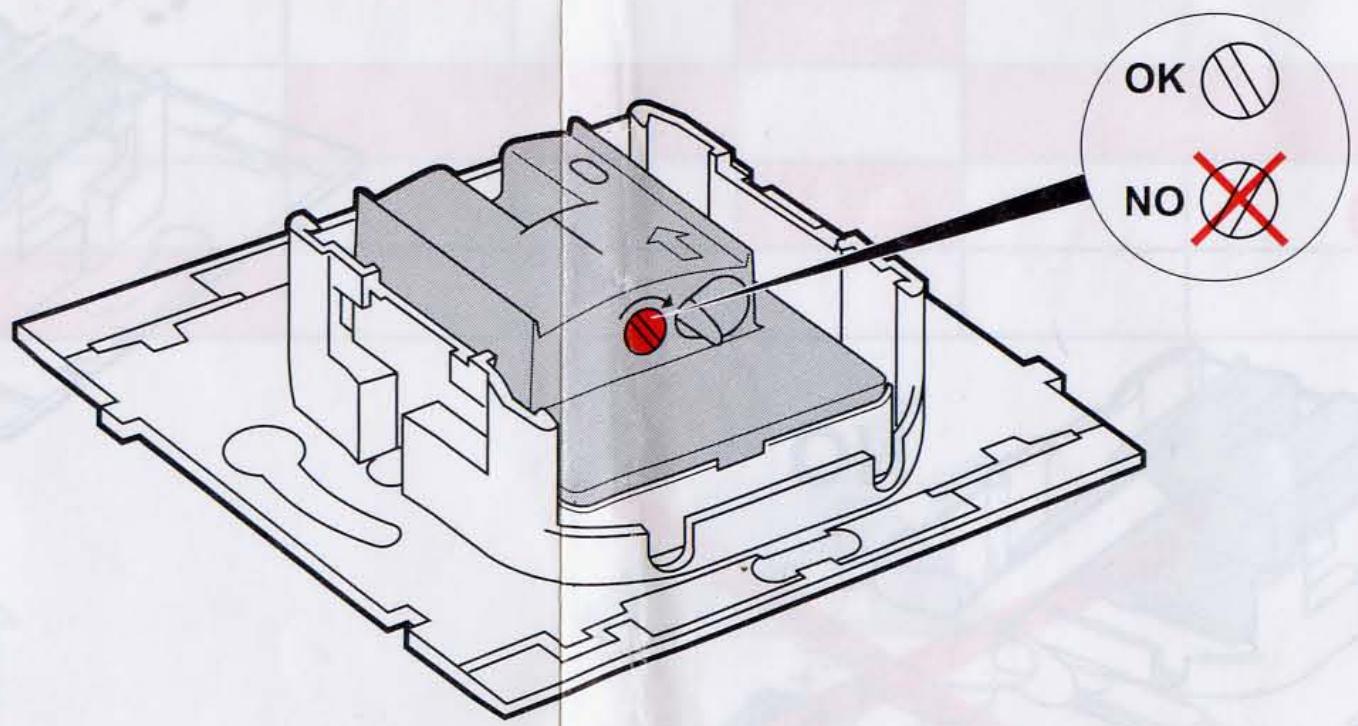

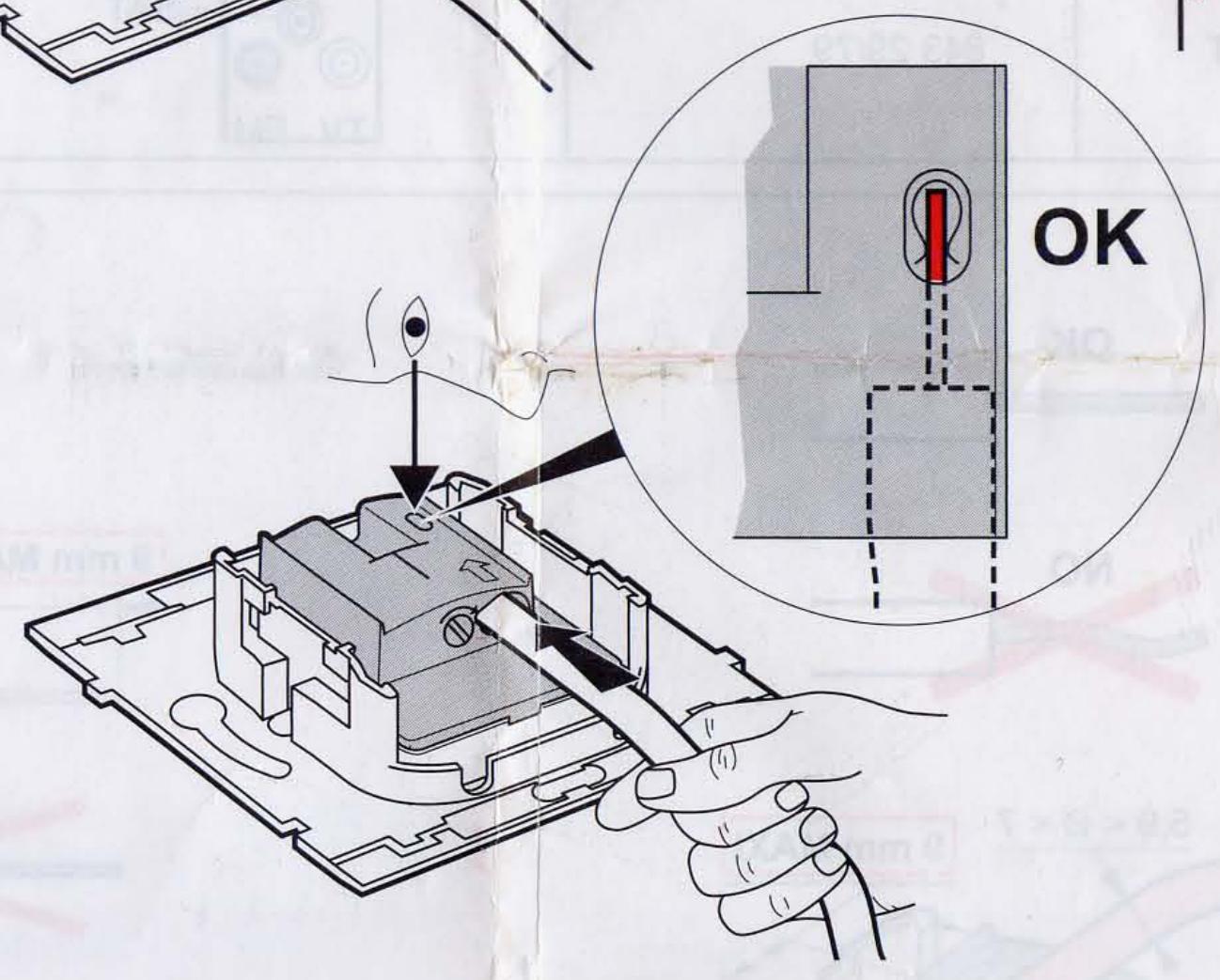

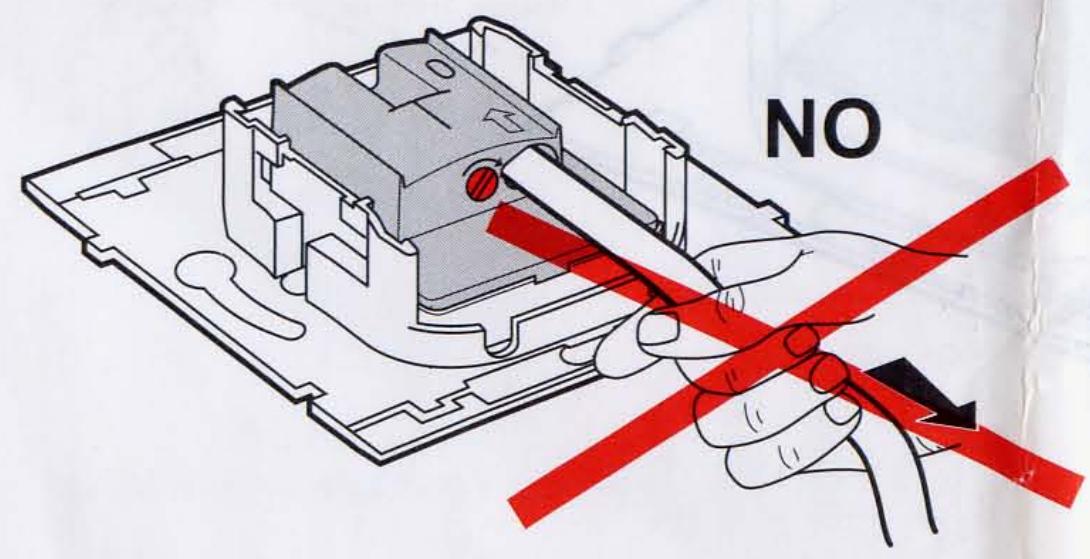

• Fixation
• Bevestiging
  Fixing
• Στερεωση

• Montage
  Montage
  Assembly
  Movtapiogaa

• Accessoires non livrés
• Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ

		DISEq®	Return channel	BI	FM	VHF-BIII	UHF	IF1 (SAT)
		22 KHz 13/18 V	4-30 MHz	47-68 MHz	87.5-108 MHz	120-470 MHz	470-862 MHz	950-2150 MHz
843 28	TV		1.5 dB			1.5 dB
	FM				1.5 dB
843 27/77	TV		10 dB			10 dB
	FM				10 dB
843 26/76	TV		14 dB			14 dB
	FM				14 dB
843 29/79	TV		1.5 dB			1,5dB
	FM				1.5 dB
	SAT	500 mA						2 dB

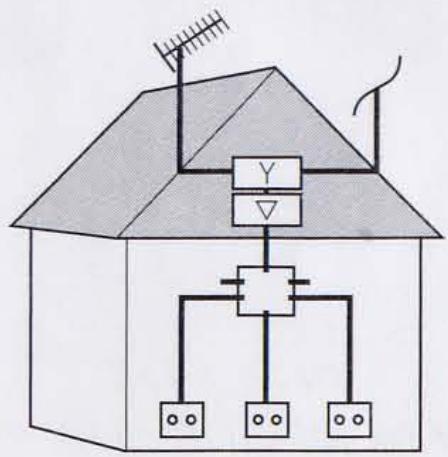

TV-FM hertzian distribution

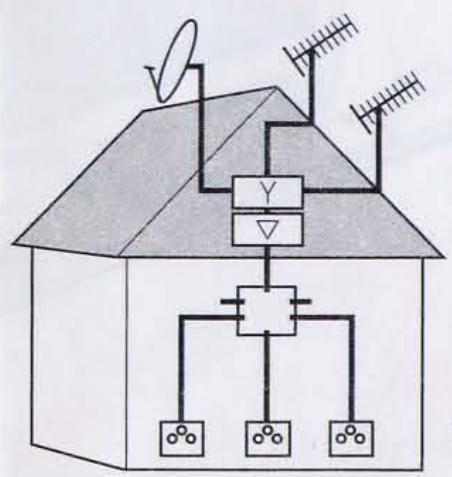

TV - FM SAT hertzian and satellite distribution
