Type de produit	Prise électrique avec compartiment de communication
Marque	Legrand
Modèle	DQFF20BK
Catégorie	Prise électrique
Pays d'origine	Mexique
Alimentation	120 V, 20 A, 60 Hz
Résistance	Résistante à la poussière et aux éclaboussures
Utilisation	Emplacements secs uniquement, ne convient pas aux sols
Installation	Montage sous table, nécessite une découpe de 1/2 po (12,7 mm) aux angles
Raccordement	Fil noir (phase), fil blanc (neutre), fil vert (terre)
Compartiment communication	Deux passe-fils pour câbles de communication
Protection recommandée	Circuit protégé par disjoncteur différentiel (GFCI)
Matériaux	Plastique et métal
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides
Sécurité	Déconnecter le disjoncteur en cas d'entrée de liquide; ne pas utiliser dans les zones de soins aux patients
Réparabilité	Pièces détachées disponibles auprès du fabricant
Garantie	Consulter les conditions de garantie Legrand
Normes	Conforme au Code National de l'Électricité (NEC)

FOIRE AUX QUESTIONS - DQFF20BK LEGRAND

Comment installer la prise DQFF20BK ?

Découpez un trou selon le gabarit fourni, insérez le boîtier, connectez les fils (noir phase, blanc neutre, vert terre) à l'aide des verrous de levier, fixez sous la table et branchez sur un circuit protégé GFCI.

Quelle est la tension et le courant nominal ?

120 V, 20 A, 60 Hz.

Peut-on l'utiliser dans une salle de bain ?

Non, elle est réservée aux emplacements secs. Ne convient pas aux salles de bain ou aux sols.

Que faire en cas d'entrée de liquide ?

Déconnectez immédiatement le disjoncteur et laissez sécher complètement.

Comment raccorder les fils ?

Coupez les câbles à 102 mm max, insérez dans le conduit, connectez le fil noir au bornier de phase, le blanc au neutre, le vert à la terre.

Quels outils sont nécessaires pour l'installation ?

Perceuse électrique avec foret de 12,7 mm (1/2 po), scie sauteuse, lime à bois, tournevis.

Est-elle compatible avec une boîte de jonction standard ?

Oui, elle s'installe dans une boîte standard avec un raccord de conduit de 9,5 mm (3/8 po).

Comment nettoyer la prise ?

Avec un chiffon sec. Ne pas utiliser de liquides.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès de Legrand ou de ses revendeurs agréés.

La prise est-elle étanche ?

Elle est résistante à la poussière et aux éclaboussures, mais pas étanche. Ne pas immerger.

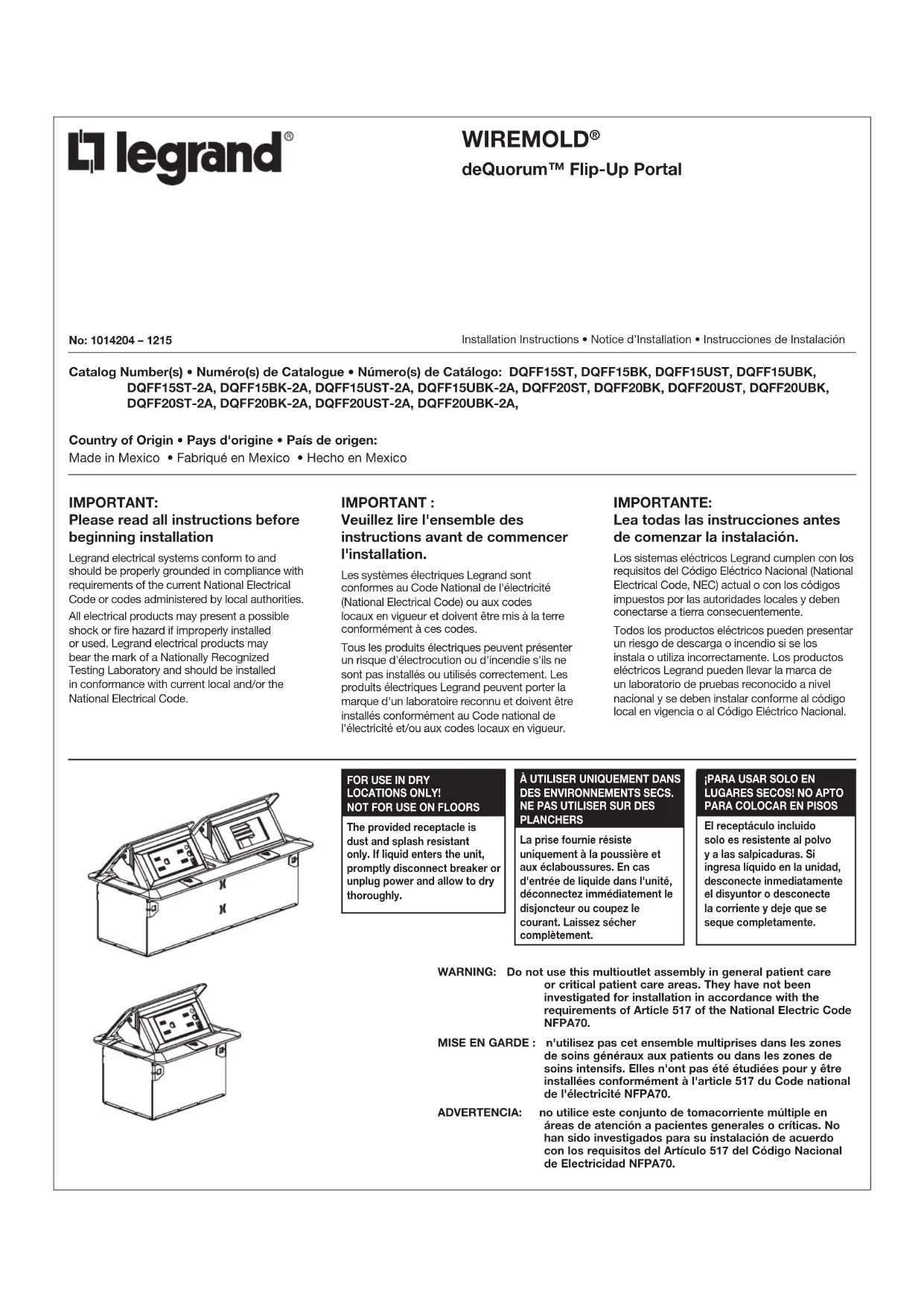

MODE D'EMPLOI DQFF20BK LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Número(s) de Catálogo: DQFF15ST, DQFF15BK, DQFF15UST, DQFF15UBK, DQFF15ST-2A, DQFF15BK-2A, DQFF15UST-2A, DQFF15UBK-2A, DQFF20ST, DQFF20BK, DQFF20UST, DQFF20UBK, DQFF20ST-2A, DQFF20BK-2A, DQFF20UST-2A, DQFF20UBK-2A,

Country of Origin • Pays d'origine • País de origen:

Made in Mexico • Fabriqué en Mexico • Hecho en Mexico

IMPORTANT:

Veuillez lire l'ensemble des instructions avant de commencer l'installation.

Les systèmes électriques Legrand sont conformes au Code National de l'électricité (National Electrical Code) ou aux codes locaux en vigueur et doivent être mis à la terre conformément à ces codes.

Tous les produits électriques peuvent présenter un risque d'électrocution ou d'incendie s'ils ne sont pas installés ou utilisés correctement. Les produits électriques Legrand peuvent porter la marque d'un laboratoire reconnu et doivent être installés conformément au Code national de l'électricité et/ou aux codes locaux en vigueur.

IMPORTANTE:

La prise fournie résiste uniquement à la poussière et aux éclaboussures. En cas d'entrée de liquide dans l'unité, déconnectez immédiatement le disjoncteur ou coupez le courant. Laissez sécher complètement.

¡PARA USAR SOLO EN

LUGARES SECOS! NO APTO PARA COLOCAR EN PISOS

MISE EN GARDE : n'utilisez pas cet ensemble multiprises dans les zones de soins généraux aux patients ou dans les zones de soins intensifs. Elles n'ont pas été étudiées pour y être installées conformément à l'article 517 du Code national de l'électricité NFPA70.

ATTENTION : lorsque vous imprimez des copies de ce gabarit, assurez-vous qu'il est à la bonne échelle et à la bonne taille une fois imprimé.

Le compartiment de communication dispose de deux passe-fils. Chaque passe-fils peut accueillir un câble de communication.

À l'aide du modèle fourni, utilisez une perceuse électrique de 12,7 mm (1/2 po) afin de percer les trous des angles

Utilisez une scie sauteuse afin de découper l'intérieur de la ligne du modèle. Vérifiez si la boîte rentre dans le trou ainsi découpé. Si nécessaire, limez soigneusement l'ouverture avec une lime à bois.

Retirez la plaque d'accès de l'arrière du boîtier. À l'aide d'un raccord de conduit standard de 9,5 mm (3/8 po), insérez le conduit dans l'ouverture de l'arrière du boîtier. Coupez les câbles du conduit sans dépasser 102 mm (4 po). À l'aide des verrous de levier, connectez le fil noir au bornier de phase, le fil blanc au bornier neutre et le fil vert au bornier de terre. Remettez les fils et mes câbles dans le boîtier et replacez la plaque d'accès.

Sous la table, fixez les éléments de fixation aux encoches correspondantes de la station, de chaque côté. Serrez la fixation imperdable jusqu'à ce qu'elle soit en contact avec la partie inférieure de la table. Serrez autant que nécessaire. Ne serrez pas trop.

Réalisez les raccordements nécessaires. Branchez le cordon sur une prise électrique appropriée. Il est recommandé d'utiliser des circuits protégés GFCI.

© Copyright 2015 Tous droits réservés Legrand.
