Type de prise	TV-FM/TV-FM-SAT
Compatibilité	TV, FM, SAT

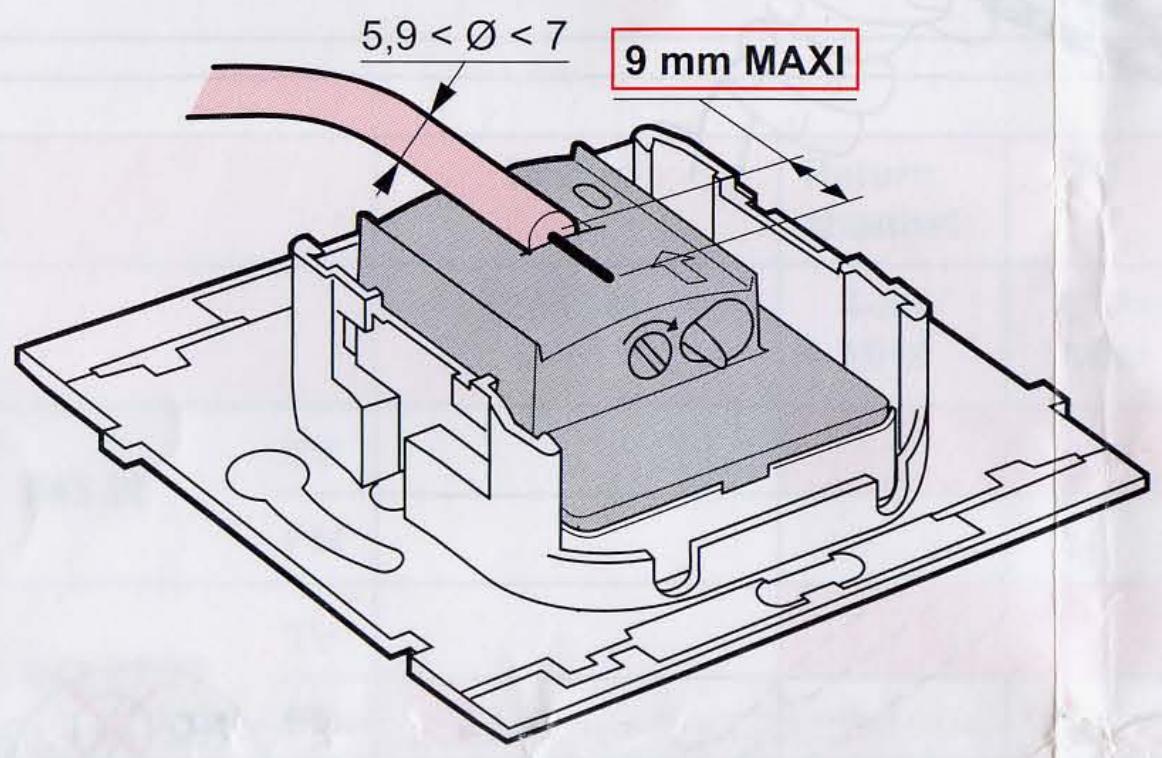

Diamètre câble recommandé	5,9 à 7 mm

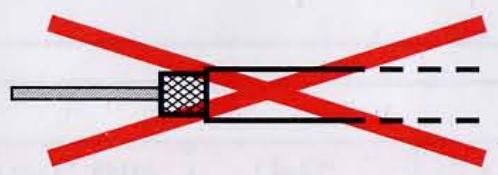

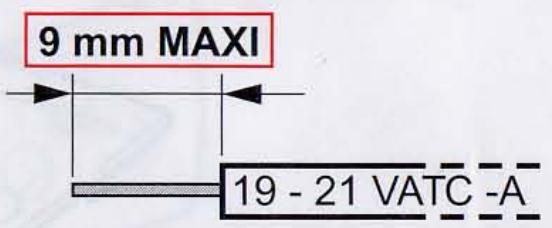

Longueur dénudage câble max	9 mm
Tension d'alimentation	19 - 21 V AC

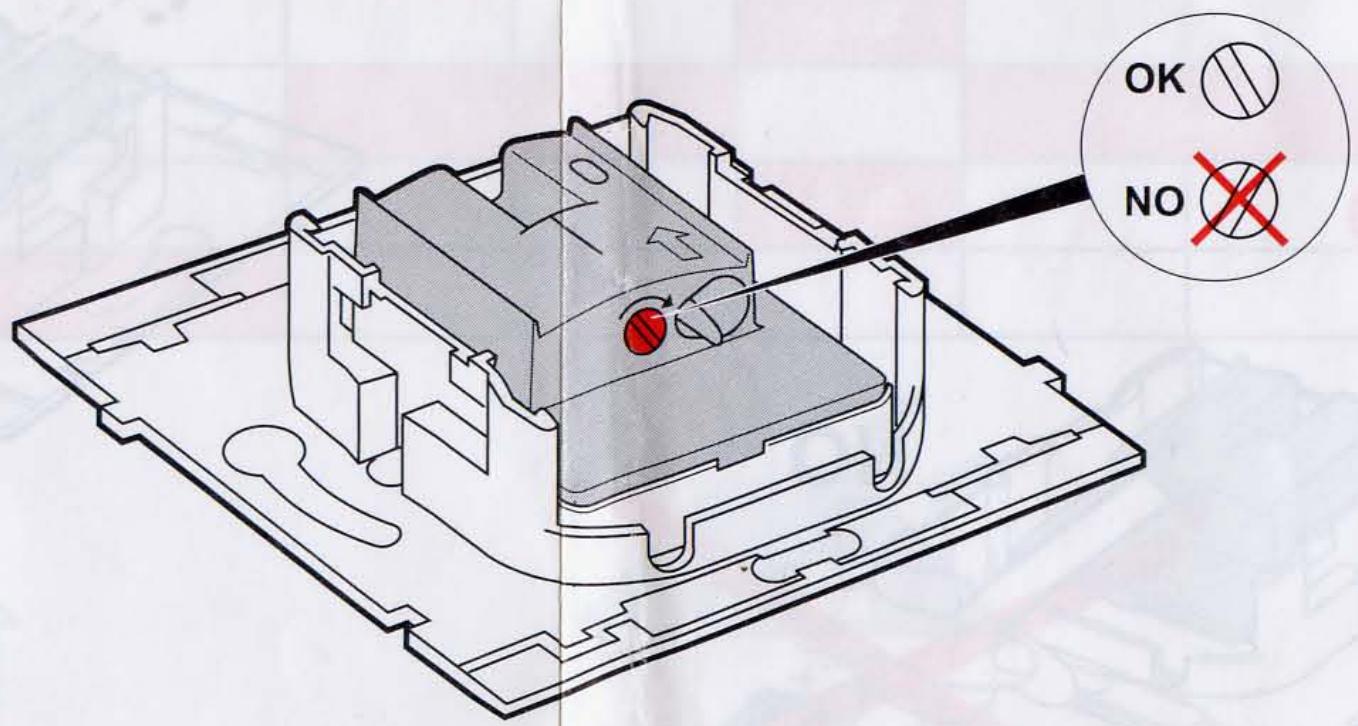

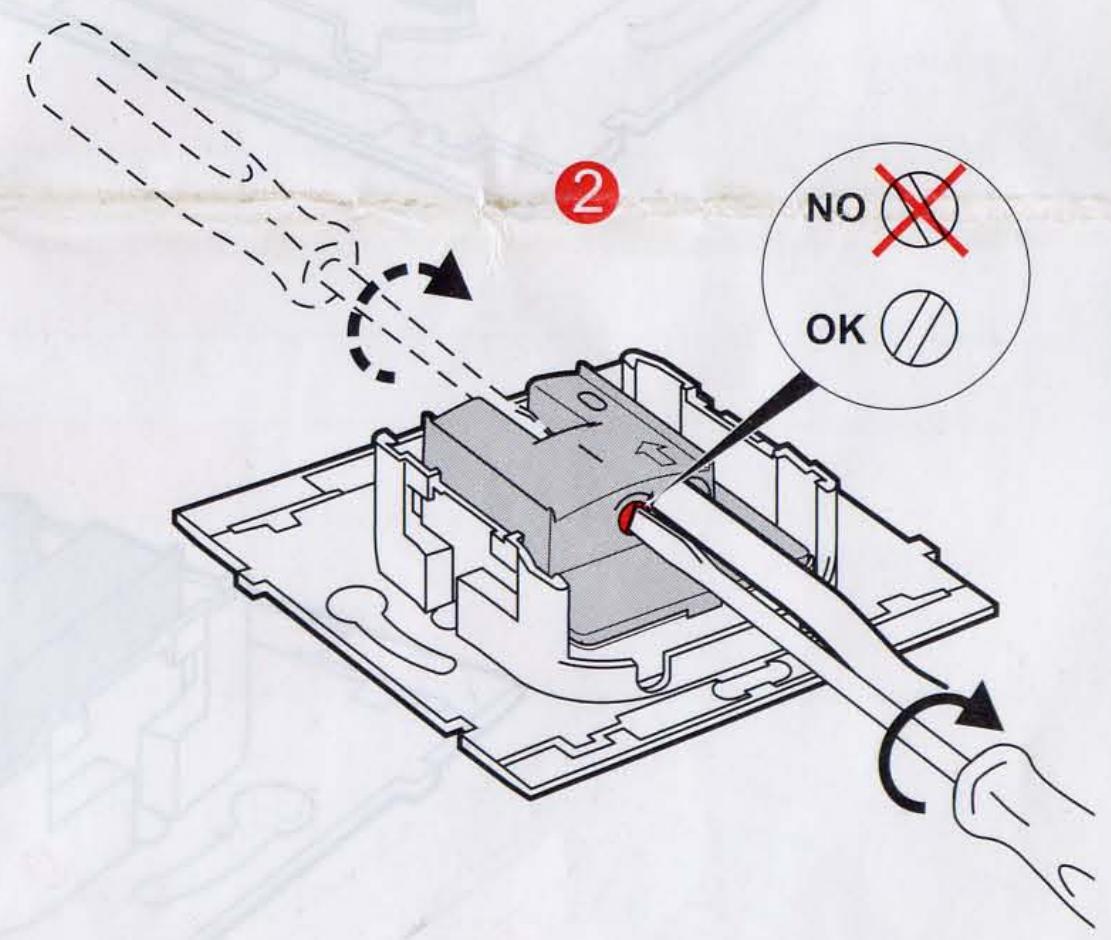

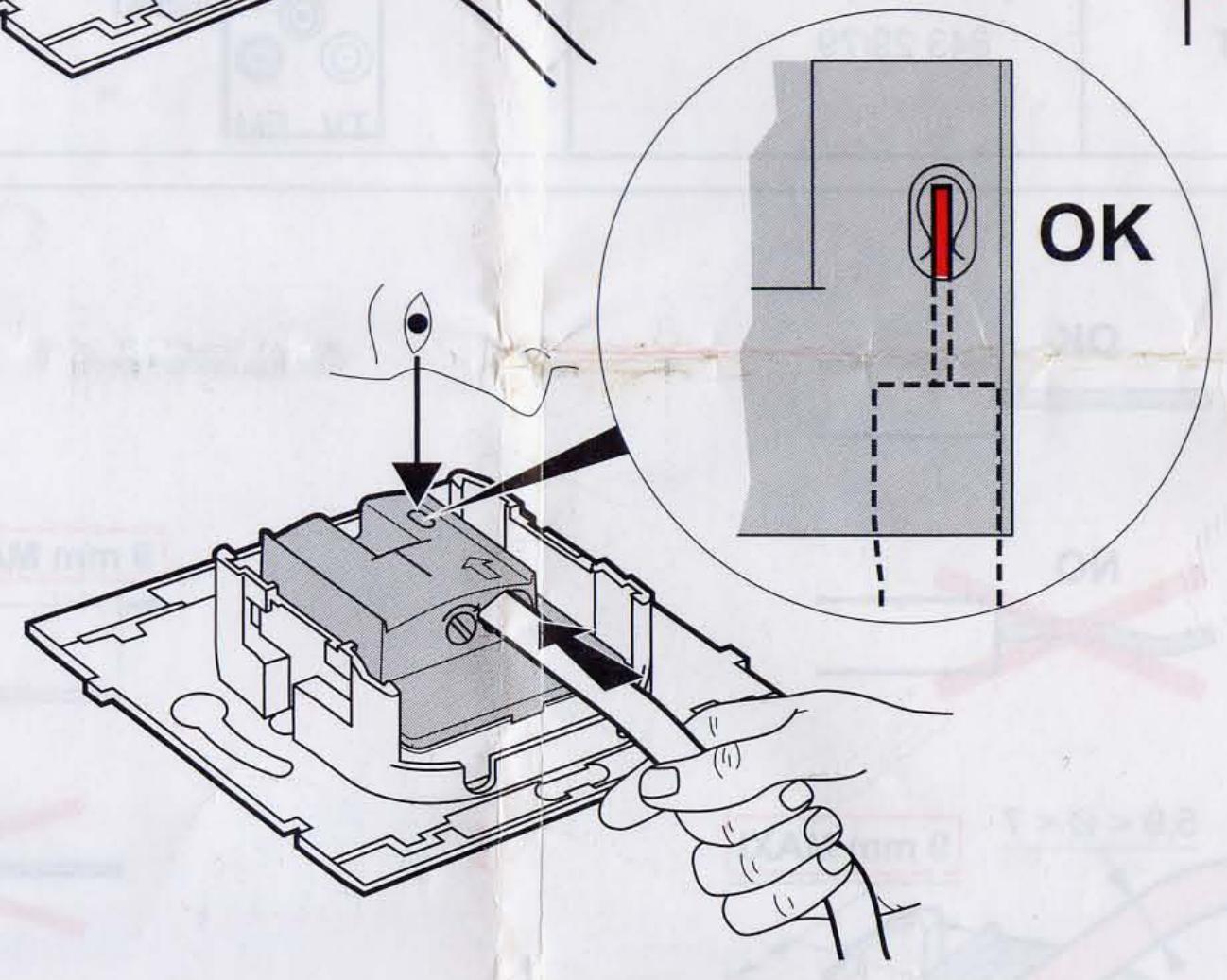

Installation correcte	Oui (voir schéma)

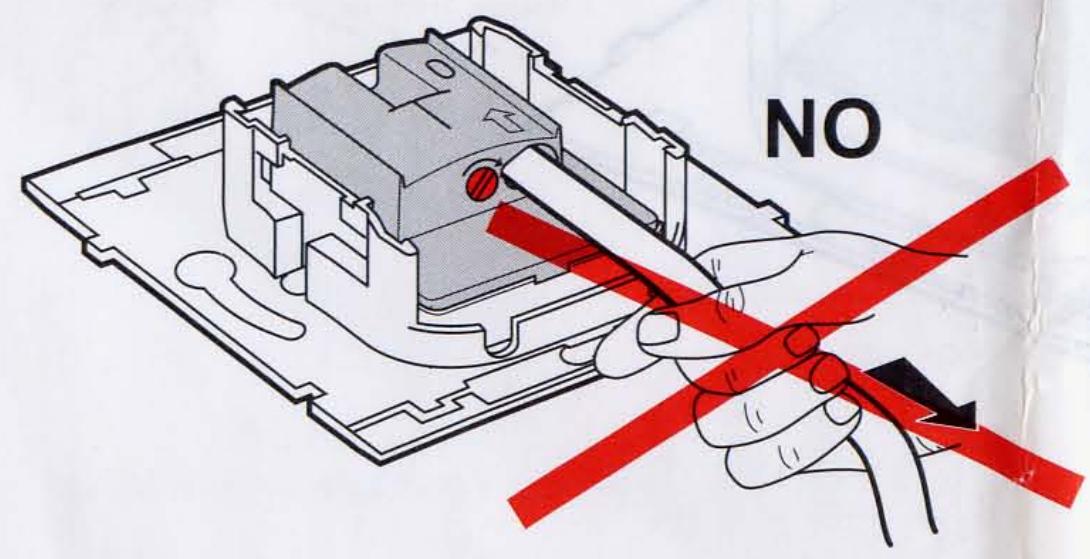

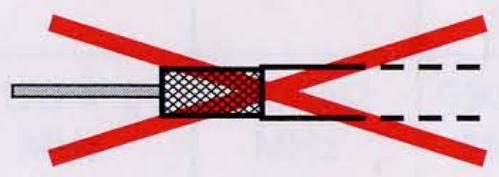

Installation incorrecte	Non (voir schéma)
Nombre de connecteurs	1 ou 2 selon modèle
Type de connexion	À visser
Matériau du boîtier	Non précisé
Couleur	Non précisé
Normes	Non précisées
Utilisation	Intérieur
Montage	En saillie ou encastré
Marque	Non précisée

FOIRE AUX QUESTIONS - 843 77 LEGRAND

Comment installer le produit LEGRAND 843 77 ?

Pour installer le LEGRAND 843 77, assurez-vous de couper l'alimentation électrique avant de commencer. Suivez les instructions fournies dans le manuel d'installation pour connecter les câbles et fixer le dispositif au mur.

Que faire si le produit ne fonctionne pas après l'installation ?

Vérifiez que l'alimentation électrique est rétablie et que toutes les connexions sont correctement effectuées. Si le problème persiste, consultez le service client de LEGRAND.

Est-ce que le LEGRAND 843 77 est compatible avec tous les types de systèmes électriques ?

Le LEGRAND 843 77 est conçu pour être compatible avec la plupart des systèmes électriques résidentiels en France. Vérifiez les spécifications techniques pour vous assurer de sa compatibilité avec votre installation.

Comment nettoyer le produit LEGRAND 843 77 ?

Utilisez un chiffon doux et sec pour nettoyer le LEGRAND 843 77. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange pour le LEGRAND 843 77 ?

Les pièces de rechange pour le LEGRAND 843 77 peuvent être achetées auprès de revendeurs agréés LEGRAND ou directement sur le site officiel de LEGRAND.

Quels sont les paramètres de sécurité à respecter lors de l'utilisation du LEGRAND 843 77 ?

Assurez-vous de respecter les normes électriques en vigueur et de ne pas dépasser la capacité maximale de courant spécifiée. Ne manipulez pas le produit avec les mains mouillées.

Le produit LEGRAND 843 77 est-il garanti ?

Oui, le LEGRAND 843 77 est généralement couvert par une garantie de deux ans. Pour plus de détails, consultez les conditions de garantie fournies avec le produit.

MODE D'EMPLOI 843 77 LEGRAND

• Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT contactdoos

843 26/27/28/29/76/77/79

• TV-FM/TV-FM-SAT socket
• Πριζα TV-FM/TV-FM-SAT

legrand®

TV-FM	843 27/28/77	TV FM
TV-FM	843 26/76
TV-FM-SAT	843 29/79	SAT TV FM

3

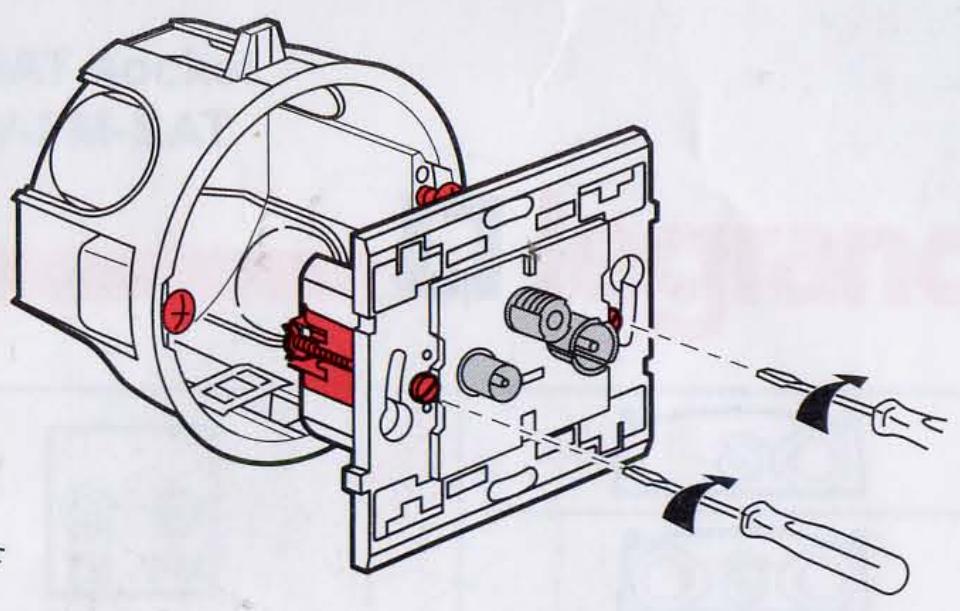

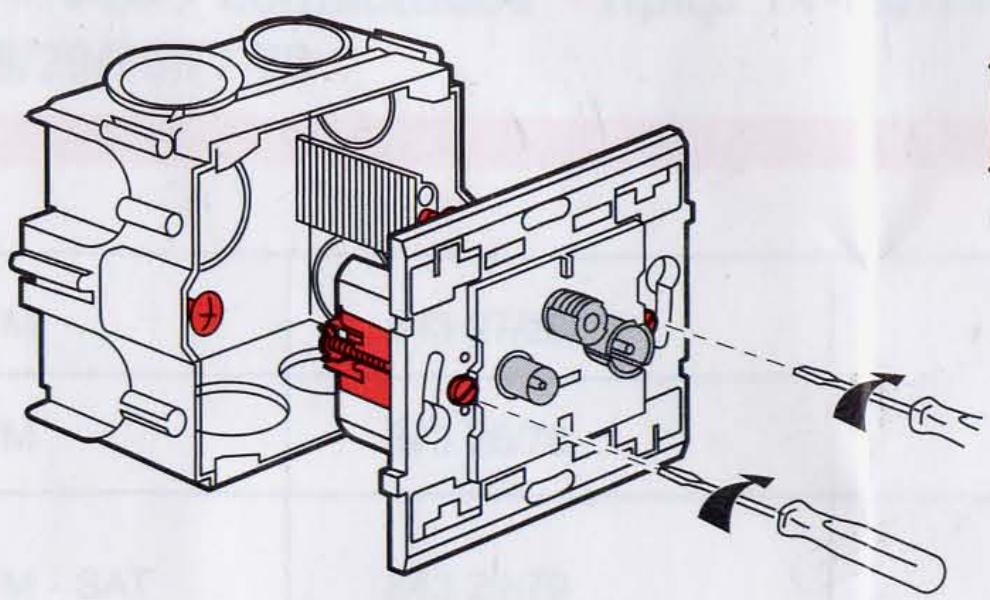

• Fixation
• Bevestiging
  Fixing
• Στερεωση

Montage
Montage
Assembly
Movtapiogaa

• Accessoires non livrés
• Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ

		DISEq®	Return channel	BI	FM	VHF-BIII	UHF	IF1 (SAT)
		22 KHz 13/18 V	4-30 MHz	47-68 MHz	87.5-108 MHz	120-470 MHz	470-862 MHz	950-2150 MHz
843 28	TV		1.5 dB			1.5 dB
	FM				1.5 dB
843 27/77	TV		10 dB			10 dB
	FM				10 dB
843 26/76	TV		14 dB			14 dB
	FM				14 dB
843 29/79	TV		1.5 dB			1,5dB
	FM				1.5 dB
	SAT	500 mA						2 dB

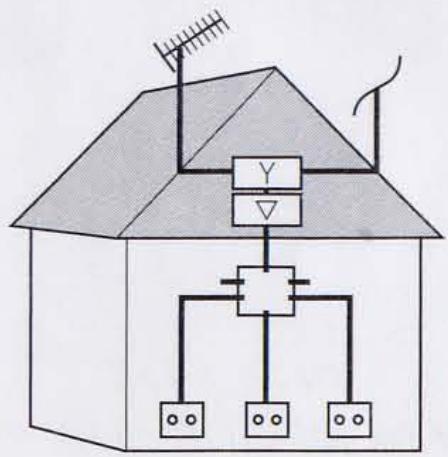

TV-FM hertzian distribution

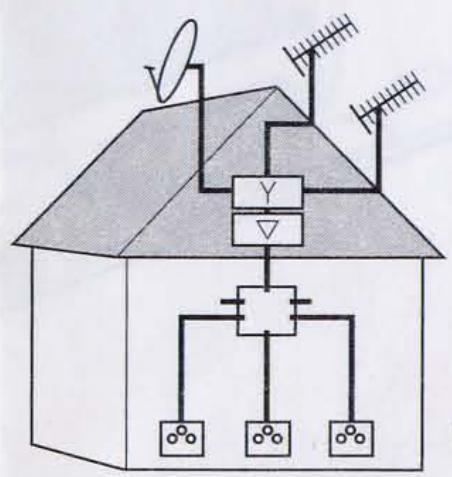

TV - FM SAT hertzian and satellite distribution
