843 27 - Prise électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de distribution hertzienne TV-FM
Marque	Legrand
Modèle	843 27
Fonctions principales	Distribution du signal TV et FM avec amplification intégrée (10 dB de gain), passage du courant d'alimentation DiSEqC et 13/18 V compatible
Fréquences supportées	FM : 87.5-108 MHz, VHF-BIII : 120-470 MHz, UHF : 470-862 MHz, retour 4-30 MHz
Alimentation	Passive via le câble coaxial (13/18 V 22 kHz)
Dimensions	86 x 86 mm (standard encastrable)
Poids	Environ 120 g
Matière	Plastique ABS, contacts nickelés
Connecteurs	1 entrée, 1 sortie TV et 1 sortie FM (type F femelle)
Température de fonctionnement	-10 °C à +40 °C
Indice de protection	IP20 (usage intérieur)
Installation	Encastrée, fixation par vis (accessoires non fournis)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Conforme aux normes CE, classe II (double isolation)
Pièces détachées et réparabilité	Non réparable par l'utilisateur, aucune pièce détachée disponible
Accessoires optionnels	Adaptateurs, câbles coaxiaux, boîtiers d'encastrement
Garantie	2 ans (selon législation en vigueur)
Informations générales	Prise de distribution pour signaux TV et FM. Amplification 10 dB. Modèles associés : 843 26, 843 28, 843 29, 843 76, 843 77, 843 79.

FOIRE AUX QUESTIONS - 843 27 LEGRAND

Comment installer la prise 843 27 ?

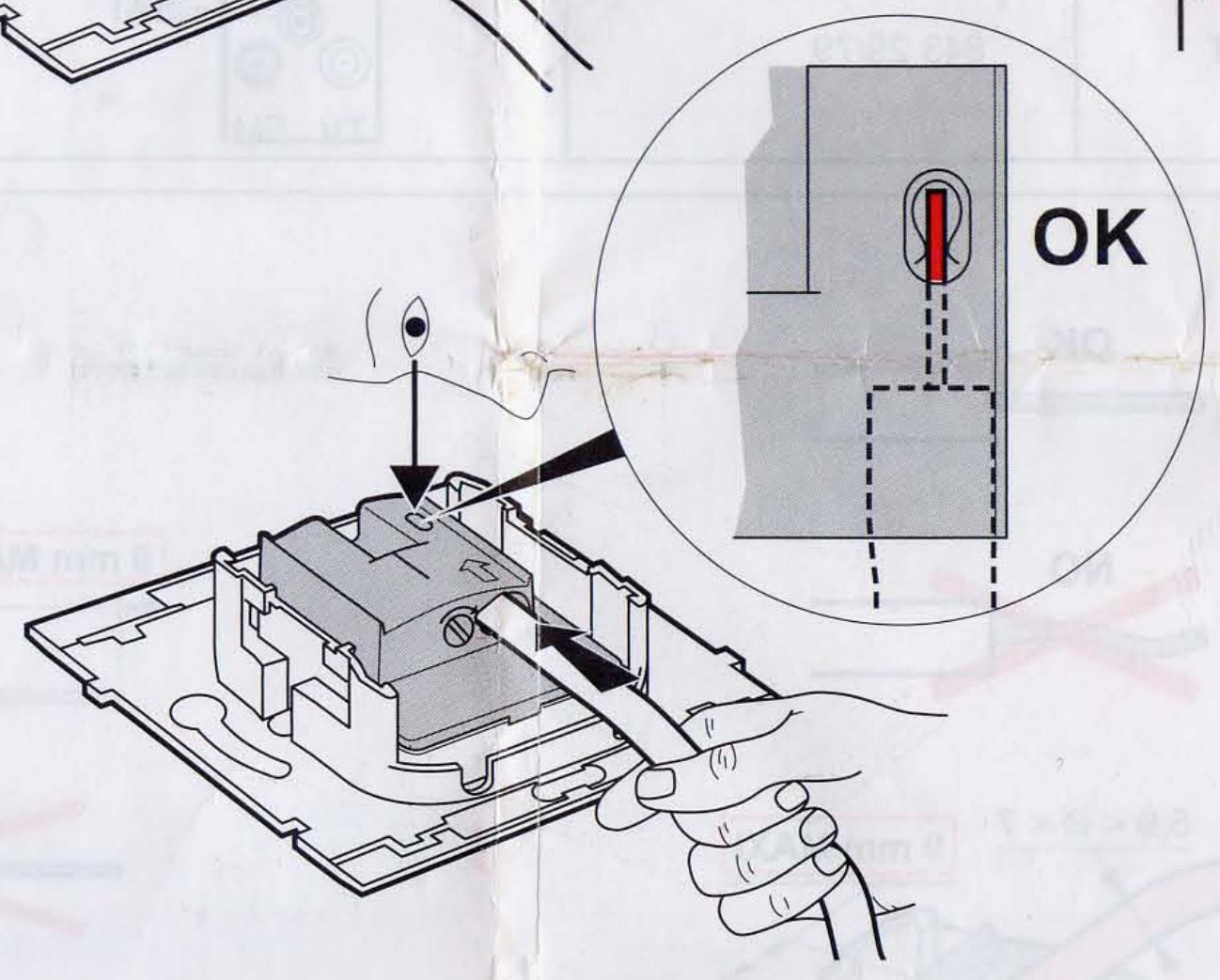

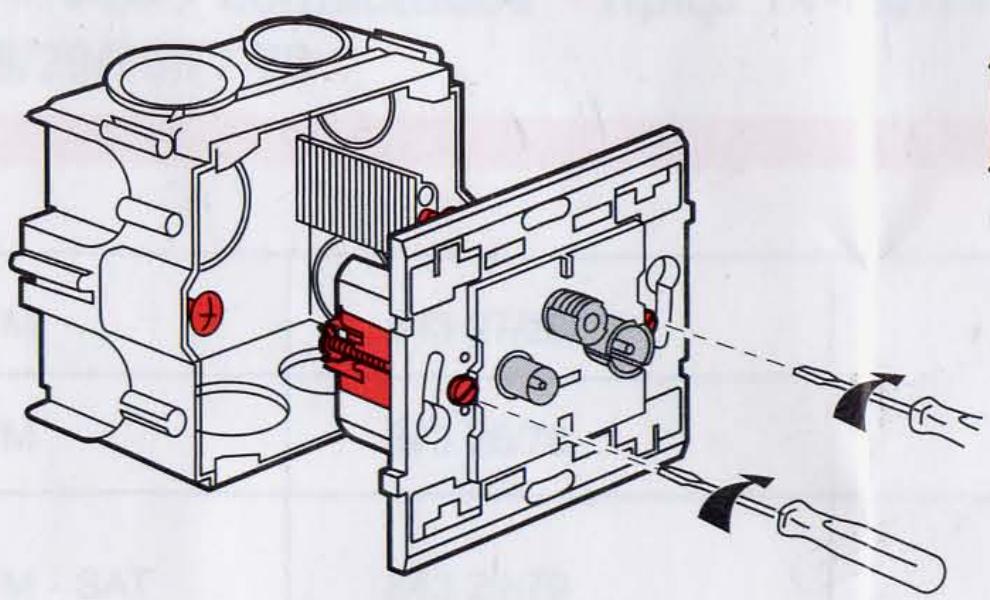

L'installation se fait en encastré. Raccordez le câble coaxial à l'entrée (IN) et les sorties TV et FM aux appareils. Fixez la prise dans le boîtier d'encastrement à l'aide des vis (non fournies). Respectez le sens du câble et les normes électriques.

La prise 843 27 nécessite-t-elle une alimentation électrique ?

Non, l'alimentation est passive. Le courant nécessaire au préamplificateur (13/18 V, 22 kHz) est fourni par le récepteur satellite ou le téléviseur via le câble coaxial.

Quel est le gain de la prise 843 27 ?

Le gain est de 10 dB pour les voies TV et FM. Cela permet de compenser les pertes dans le câble et de distribuer le signal à plusieurs récepteurs.

Quelles sont les fréquences supportées ?

La prise supporte les bandes FM (87.5-108 MHz), VHF-BIII (120-470 MHz), UHF (470-862 MHz) et le canal de retour (4-30 MHz). Elle ne gère pas le satellite (IF) : pour le SAT, voir le modèle 843 29/79.

Puis-je brancher un satellite sur la prise 843 27 ?

Non, le modèle 843 27 est prévu uniquement pour la distribution hertzienne TV-FM. Pour une utilisation satellite, utilisez les modèles 843 29 ou 843 79 (TV-FM-SAT).

Quels sont les accessoires nécessaires à l'installation ?

Vous aurez besoin d'un boîtier d'encastrement standard, de câbles coaxiaux avec connecteurs F, d'une pince à sertir et éventuellement d'un adaptateur si vous utilisez des câbles de type différent. Les vis de fixation ne sont pas fournies.

Comment entretenir la prise ?

Nettoyez régulièrement la façade avec un chiffon sec et non abrasif. Évitez l'humidité et les produits chimiques. Vérifiez les connexions si la qualité du signal diminue.

La prise est-elle compatible avec le standard DiSEqC ?

Oui, elle laisse passer les signaux DiSEqC et les tensions 13/18 V ainsi que le 22 kHz, ce qui permet de piloter un moteur ou un commutateur satellite en aval.

Quelle est la différence entre les modèles 843 26, 843 27 et 843 28 ?

Ils ont des gains différents : 843 26 a 14 dB, 843 27 a 10 dB et 843 28 a 1.5 dB. Choisissez en fonction de la longueur de câble et du nombre de prises dans votre installation.

La prise 843 27 est-elle réparable ?

Non, elle n'est pas réparable par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente Legrand ou remplacez-la. Aucune pièce détachée n'est disponible.

MODE D'EMPLOI 843 27 LEGRAND

• Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT contactdoos

843 26/27/28/29/76/77/79

• TV-FM/TV-FM-SAT socket
• Πριζα TV-FM/TV-FM-SAT

legrand®

TV-FM	843 27/28/77	TV FM
TV-FM	843 26/76
TV-FM-SAT	843 29/79	SAT TV FM

3

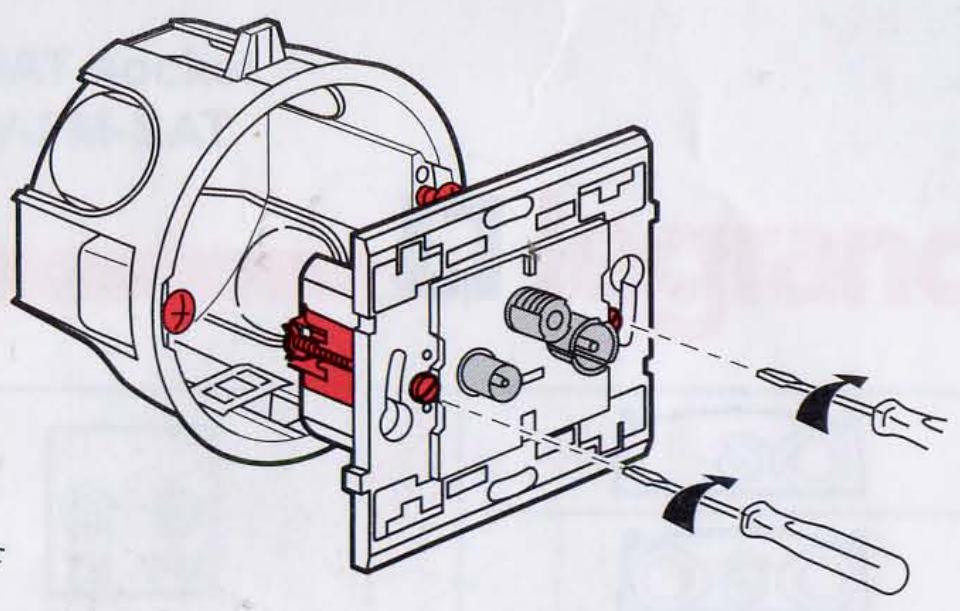

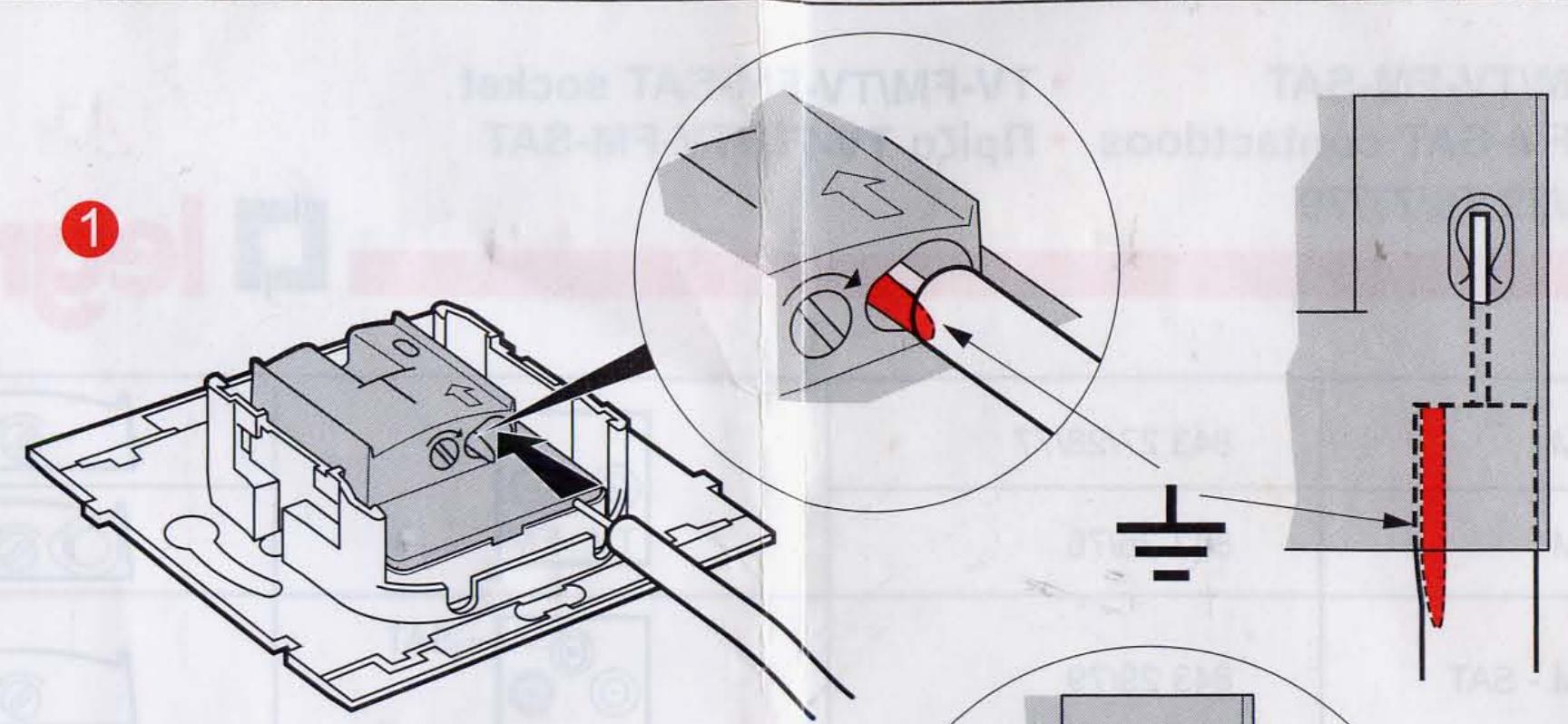

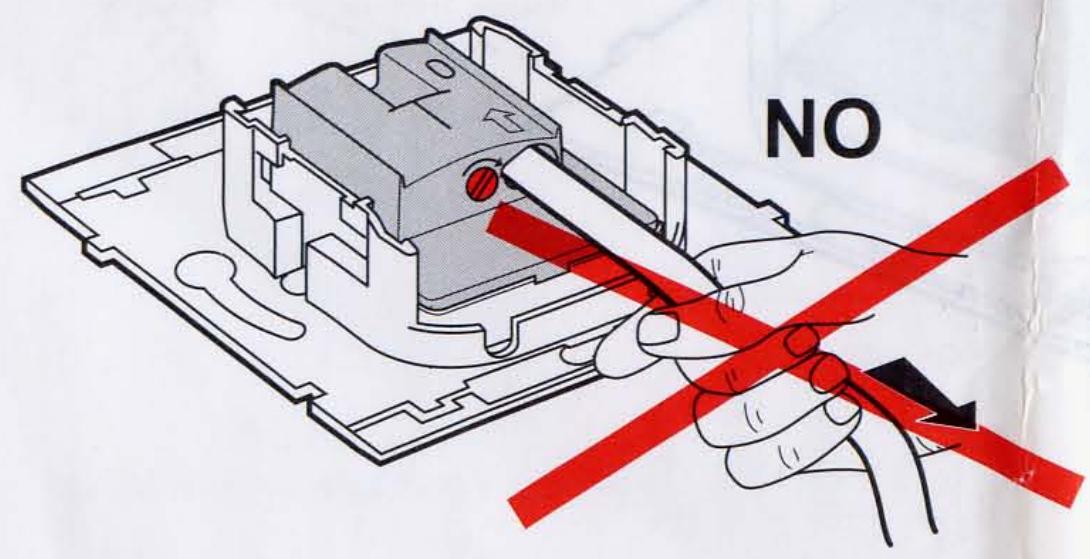

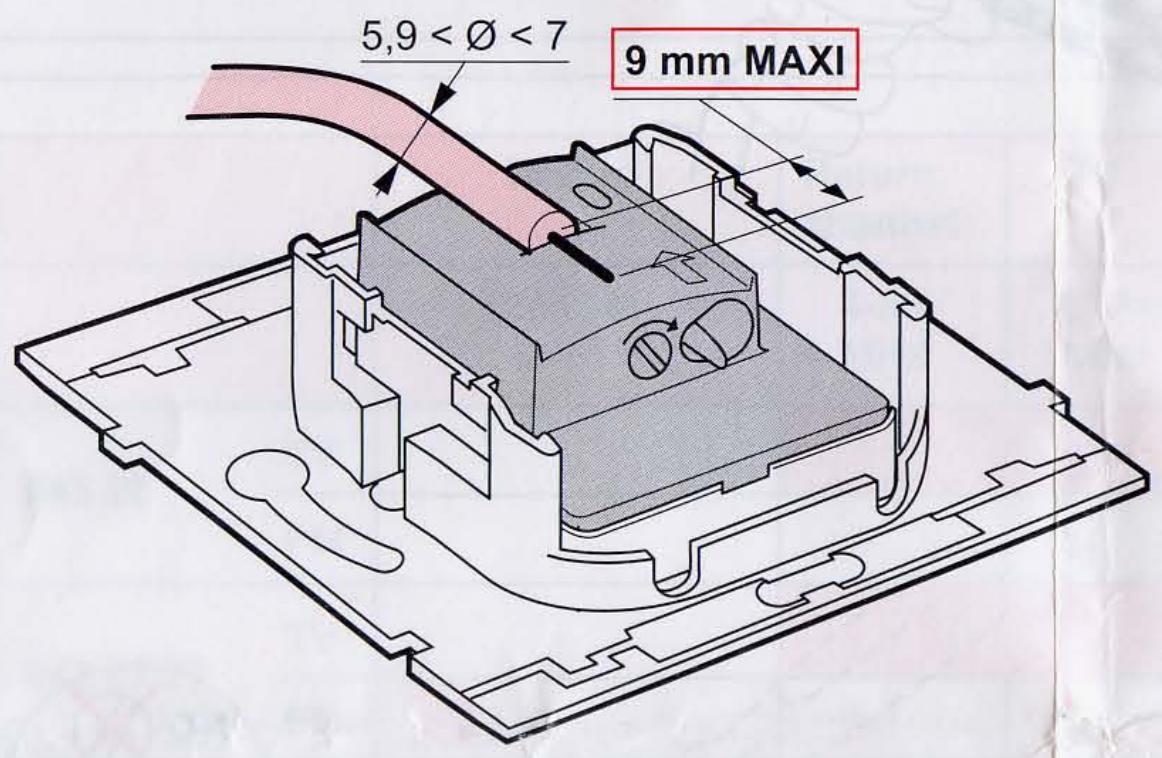

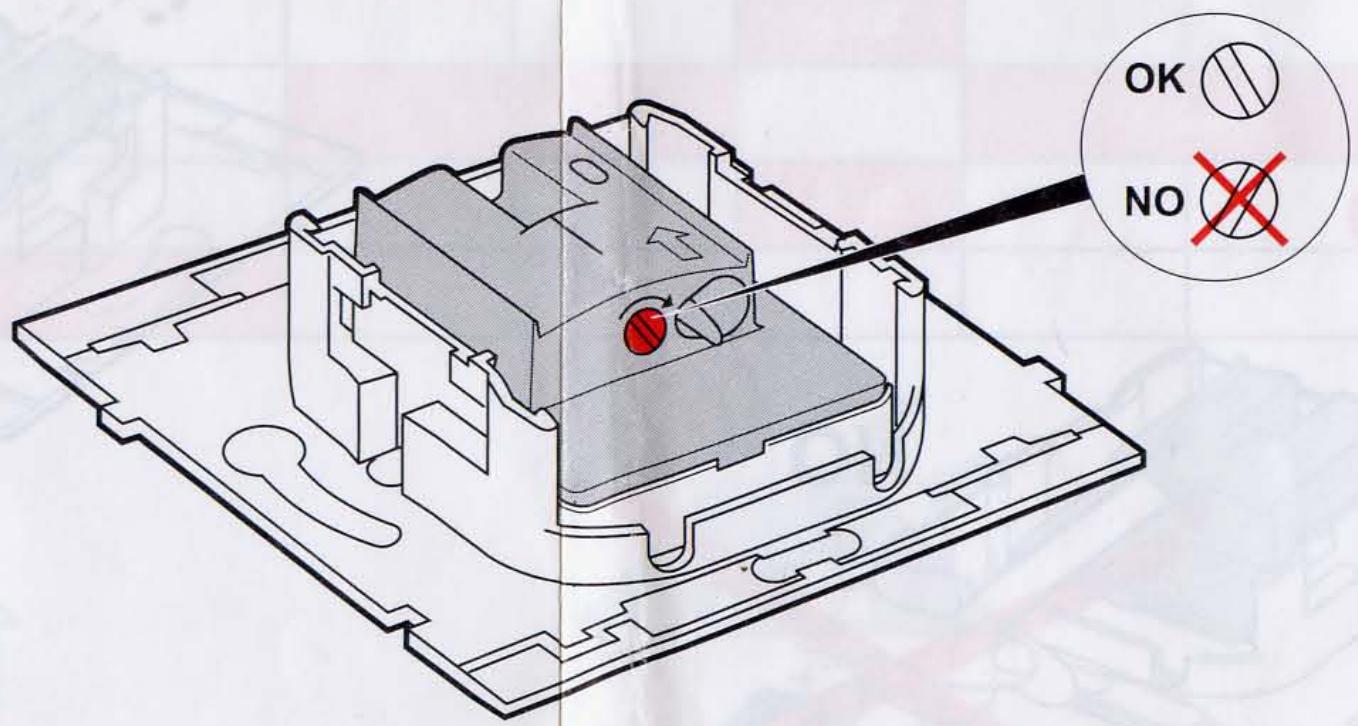

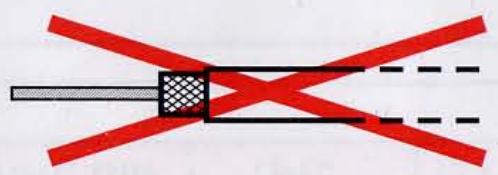

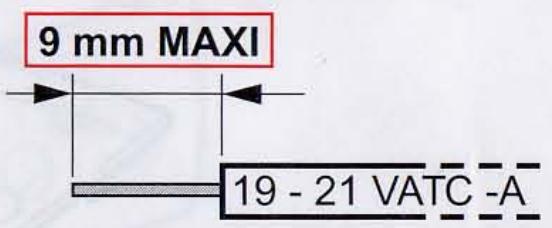

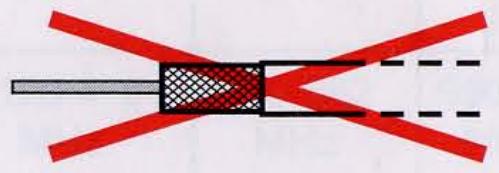

• Fixation
• Bevestiging
  Fixing
• Στερεωση

• Montage
  Montage
  Assembly
  Movtapiogaa

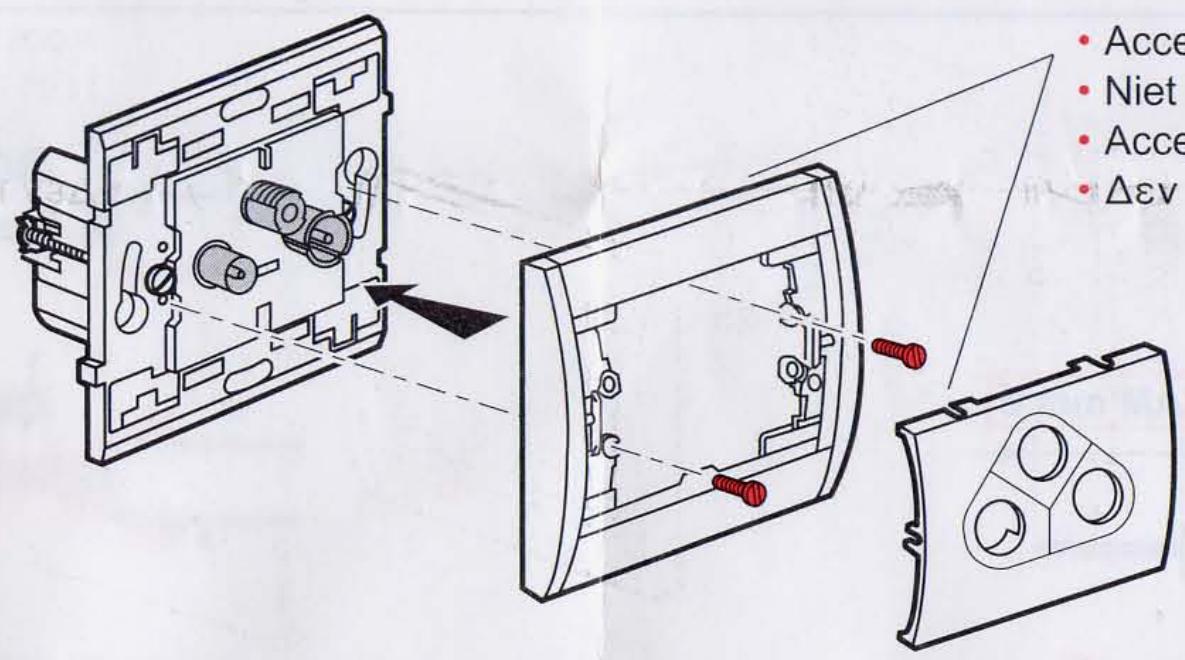

• Accessoires non livrés
• Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ

		DISEq®	Return channel	BI	FM	VHF-BIII	UHF	IF1 (SAT)
		22 KHz 13/18 V	4-30 MHz	47-68 MHz	87.5-108 MHz	120-470 MHz	470-862 MHz	950-2150 MHz
843 28	TV		1.5 dB			1.5 dB
	FM				1.5 dB
843 27/77	TV		10 dB			10 dB
	FM				10 dB
843 26/76	TV		14 dB			14 dB
	FM				14 dB
843 29/79	TV		1.5 dB			1,5dB
	FM				1.5 dB
	SAT	500 mA						2 dB

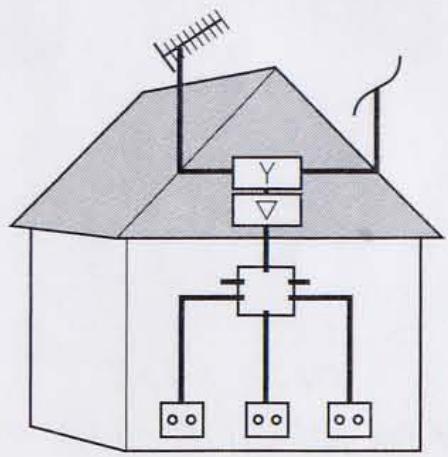

TV-FM hertzian distribution

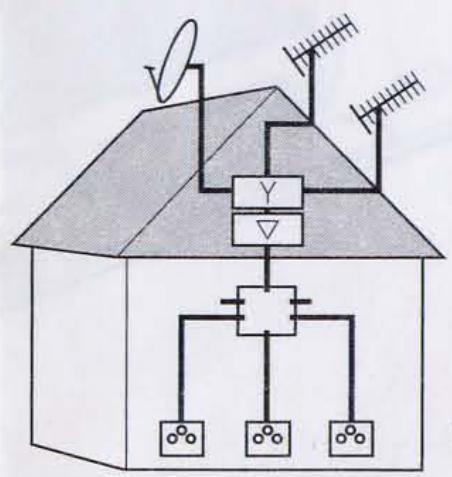

TV - FM SAT hertzian and satellite distribution
