843 29 - Prise électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Marque	Legrand
Modèle	843 29
Type de produit	Prise TV-FM-SAT
Usage	Réception TV hertzienne, FM et satellite
Fréquences TV	UHF (470-862 MHz), VHF-BIII (120-470 MHz)
Fréquences FM	87,5-108 MHz
Fréquences SAT	950-2150 MHz (IF1)
Gain TV	1,5 dB
Gain FM	1,5 dB
Gain SAT	2 dB
Courant SAT	500 mA
Fonctions	DISEqC, canal retour (4-30 MHz)
Nombre de sorties	1 sortie TV, 1 sortie FM, 1 sortie SAT
Accessoires fournis	Aucun (non livrés)
Fixation	Encastrable (selon normes)
Dimensions (approx.)	80 x 80 x 40 mm
Poids (approx.)	100 g
Alimentation	Passive (aucune alimentation externe)
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Pièces détachées disponibles sur demande
Température d’utilisation	-10°C à 40°C
Indice de protection	IP20

FOIRE AUX QUESTIONS - 843 29 LEGRAND

Comment installer la prise Legrand 843 29 ?

Fixez la prise dans une boîte d'encastrement standard (profondeur >= 40 mm). Connectez les câbles TV, FM et SAT selon les repères. Utilisez un embout F pour le satellite. Assurez-vous que les connecteurs sont bien serrés.

Quels types de câbles sont compatibles ?

Câbles coaxiaux 75 ohms pour TV et FM, et câble coaxial blindé pour SAT (F-type). Respectez les fréquences indiquées.

Est-ce que cette prise supporte le DISEqC ?

Oui, la prise 843 29 supporte le protocole DISEqC pour le contrôle de commutateur satellite (22 kHz, 13/18V).

Que faire si le signal TV est faible ?

Vérifiez les connexions et l'état des câbles. Assurez-vous que l'antenne est bien orientée. Le gain de la prise est de 1,5 dB, insuffisant pour compenser une perte de câble importante ; utilisez un amplificateur si nécessaire.

Puis-je utiliser cette prise pour la radio FM ?

Oui, la prise dispose d'une sortie FM dédiée avec une bande passante 87,5-108 MHz et un gain de 1,5 dB.

Comment nettoyer la prise ?

Débranchez les câbles et essuyez avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques.

Quel est le courant maximal pour le satellite ?

Le courant max sur la sortie SAT est de 500 mA, suffisant pour la plupart des récepteurs.

La prise peut-elle être utilisée en extérieur ?

Non, l'indice IP20 indique une utilisation en intérieur uniquement, à l'abri de l'humidité.

Où trouver les pièces de rechange ?

Contactez le service après-vente Legrand ou consultez leur site web. Les pièces détachées sont disponibles sous réserve.

Comment résoudre un problème de réception satellite ?

Vérifiez que le récepteur envoie bien 13/18V et le signal 22 kHz. Contrôlez la continuité du câble. Le canal retour (4-30 MHz) doit être activé si nécessaire.

MODE D'EMPLOI 843 29 LEGRAND

• Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT contactdoos

843 26/27/28/29/76/77/79

• TV-FM/TV-FM-SAT socket
• Πριζα TV-FM/TV-FM-SAT

legrand®

TV-FM	843 27/28/77	TV FM
TV-FM	843 26/76
TV-FM-SAT	843 29/79	SAT TV FM

3

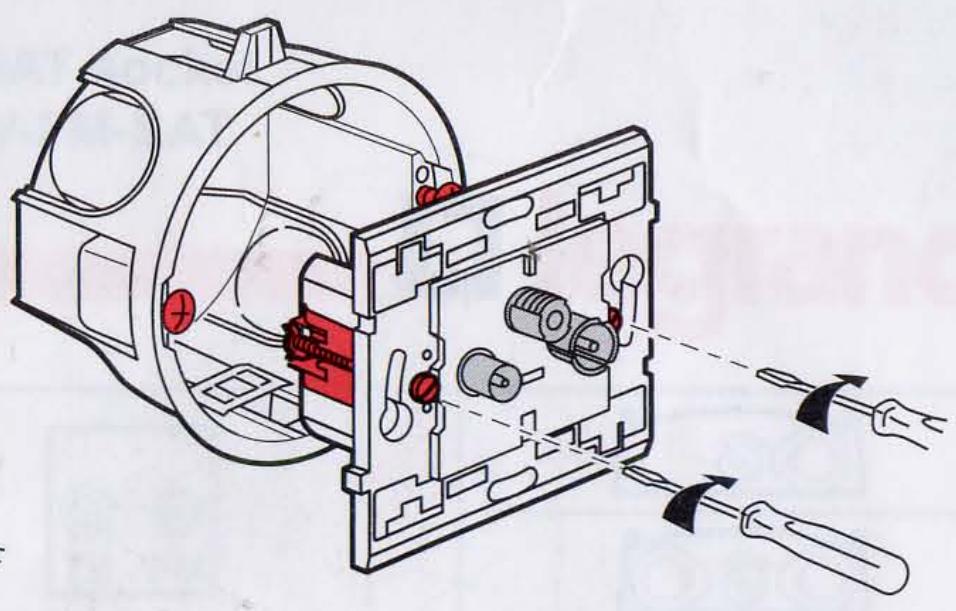

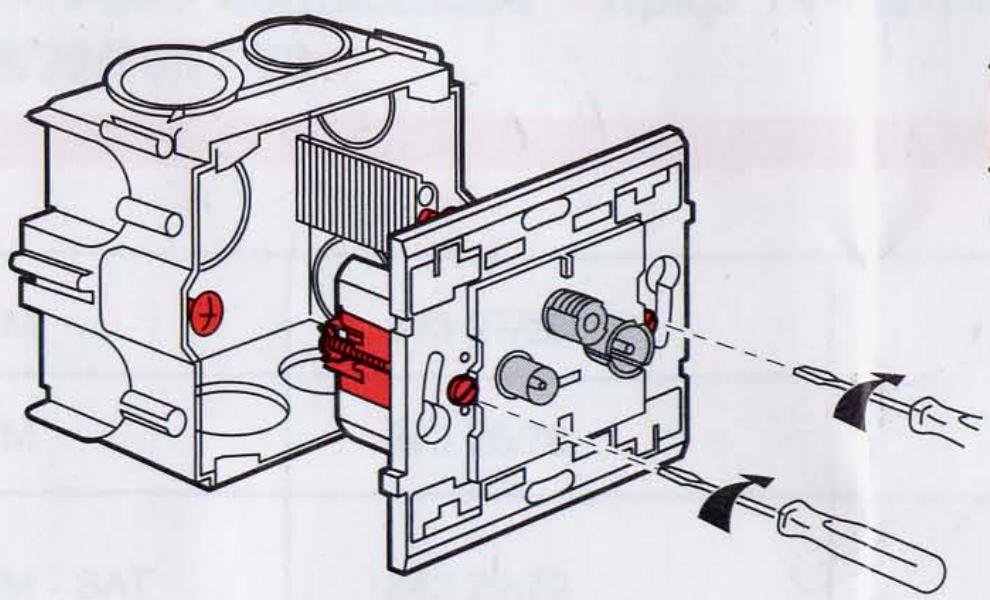

• Fixation
• Bevestiging
  Fixing
• Στερεωση

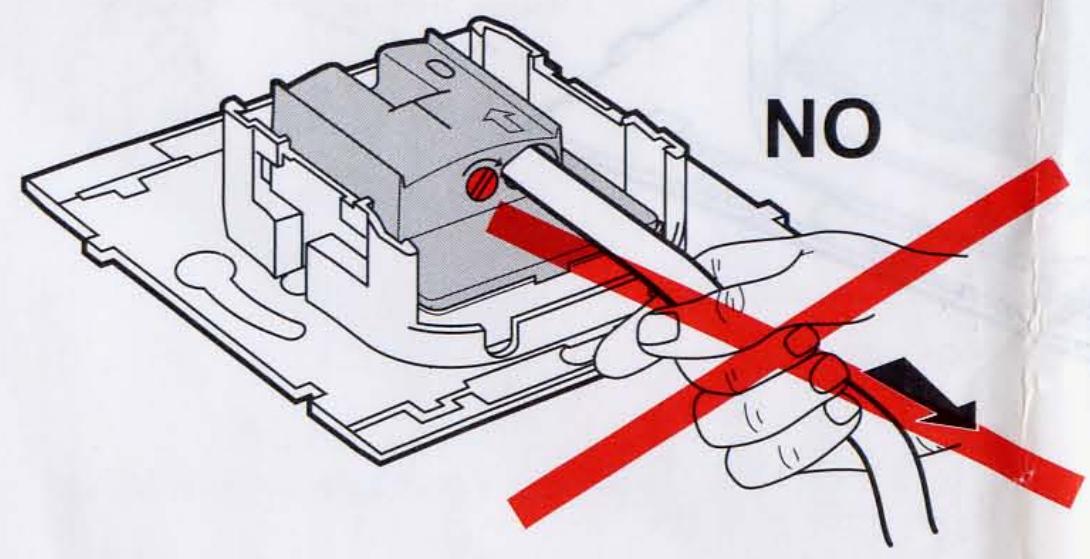

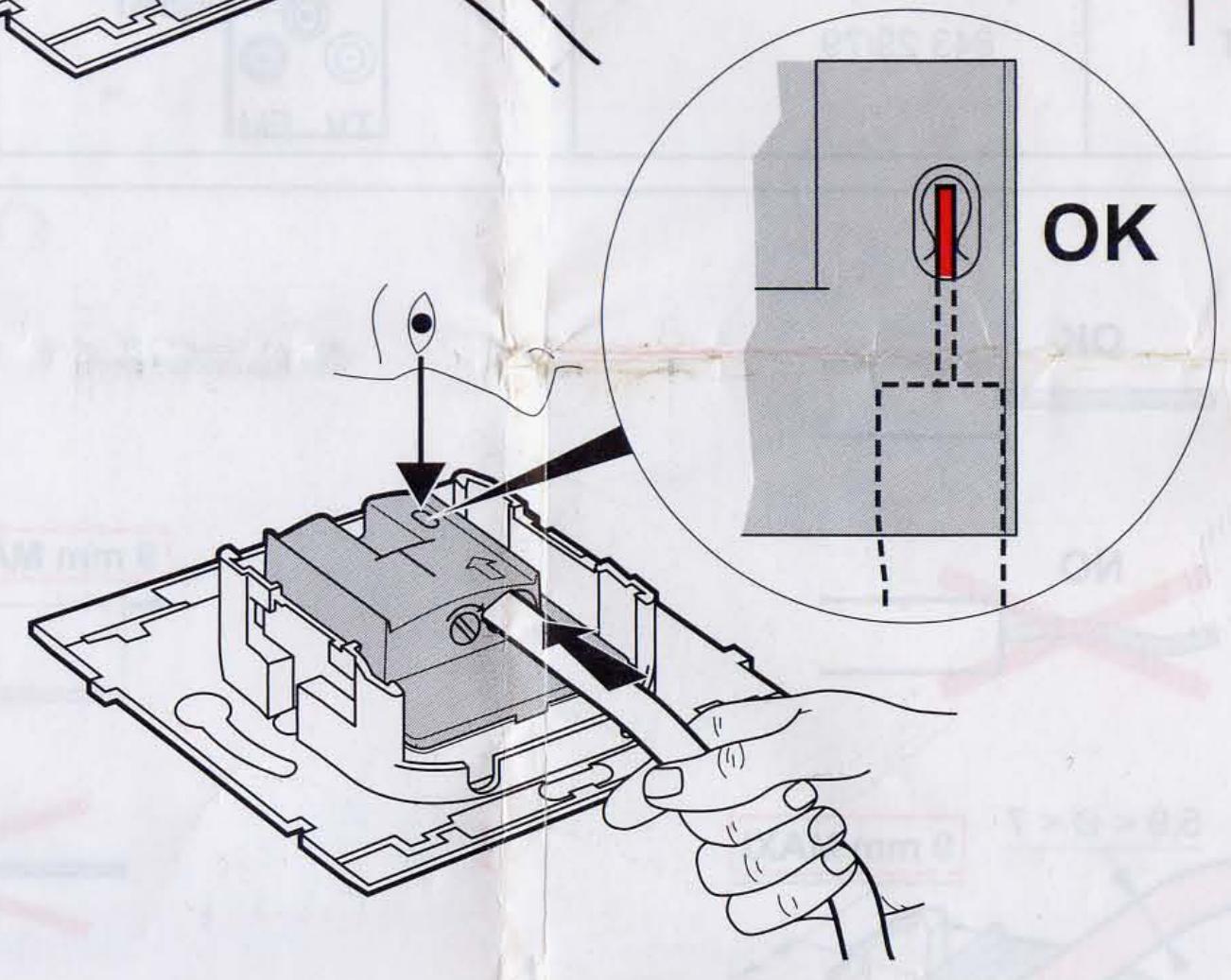

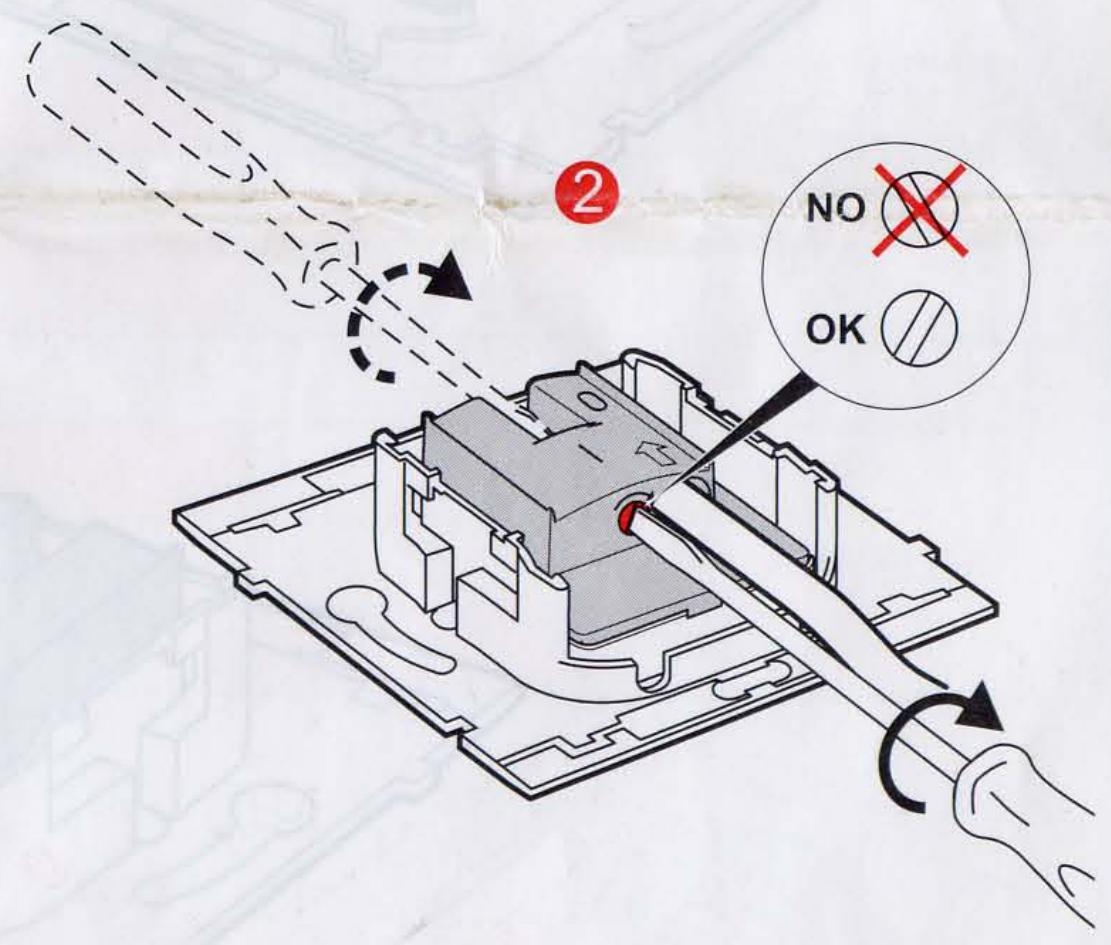

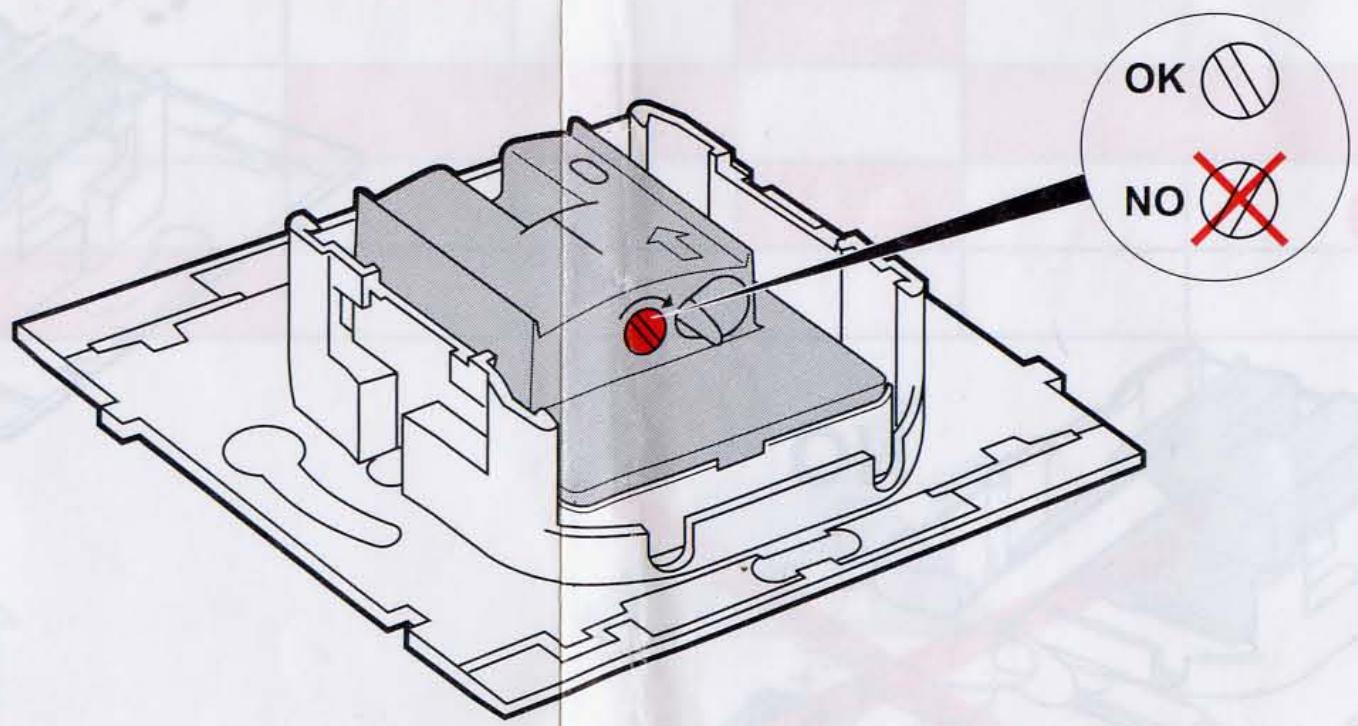

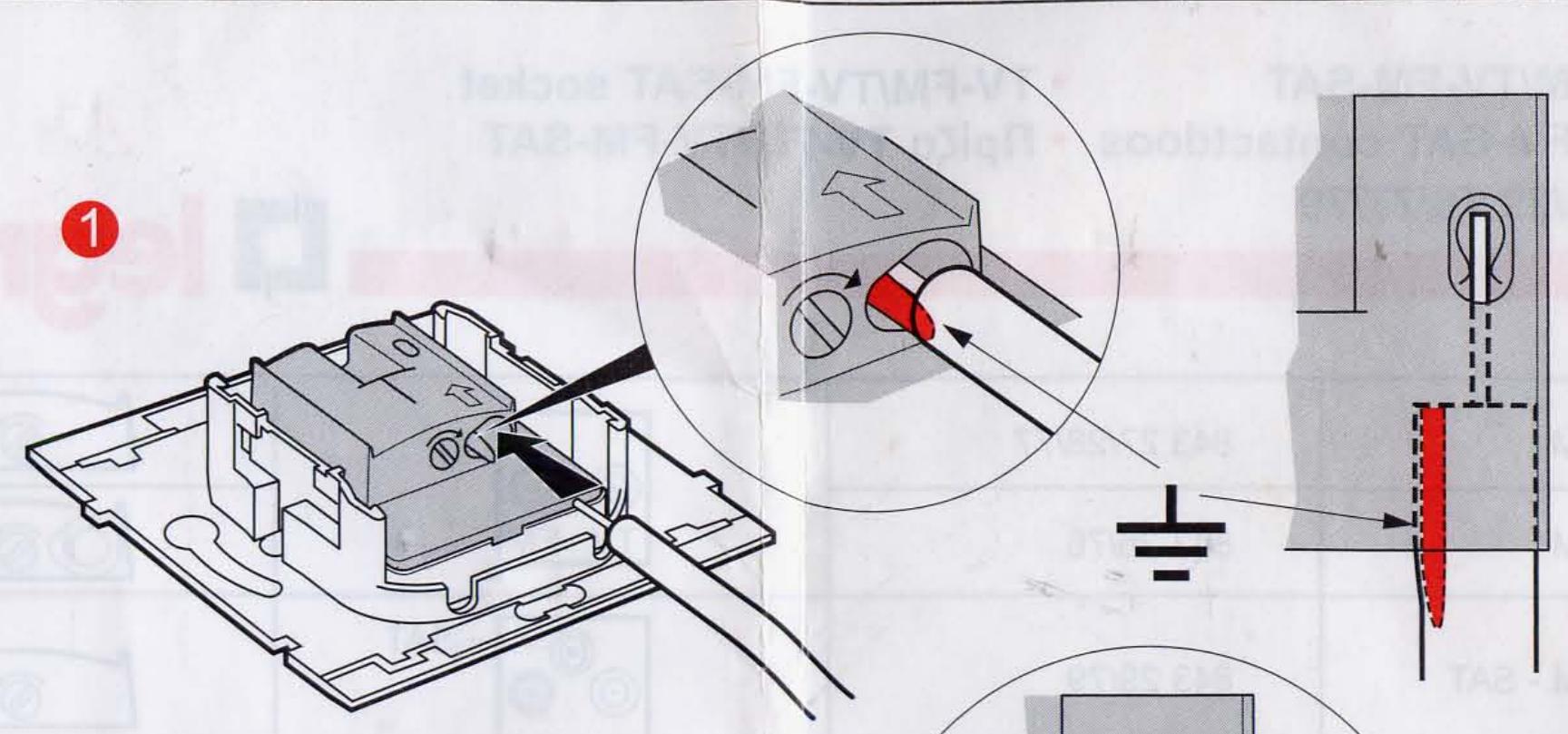

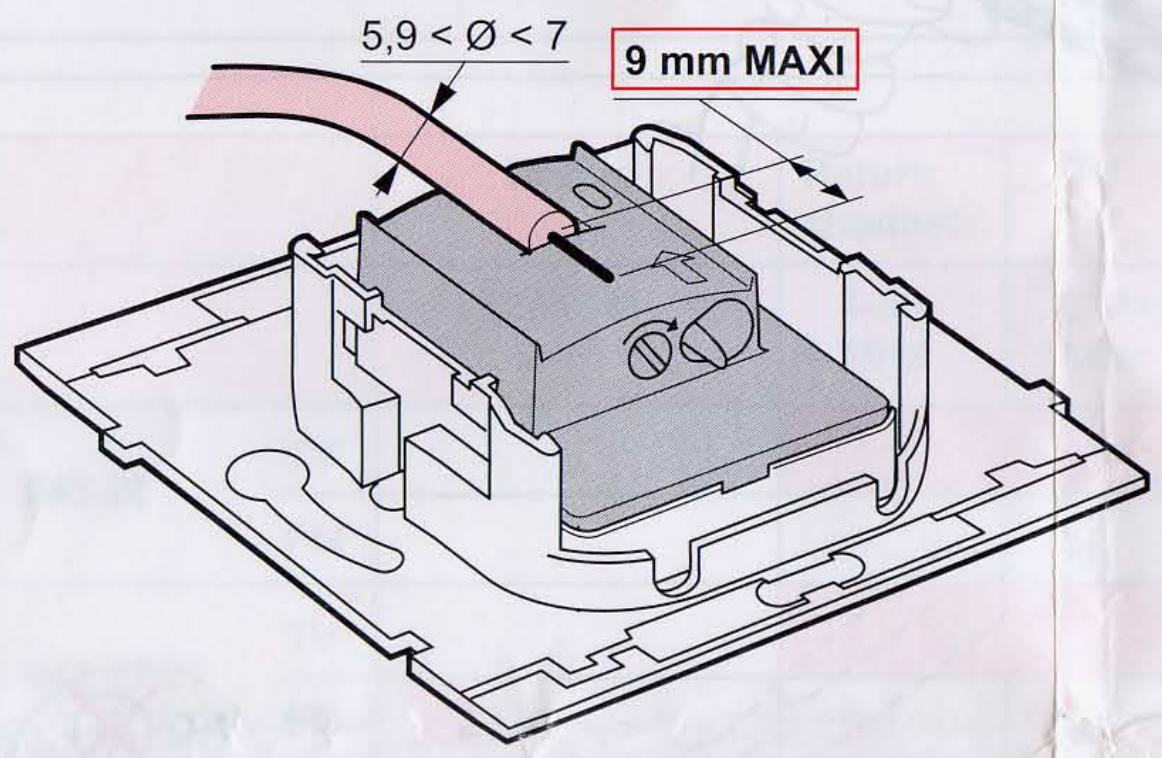

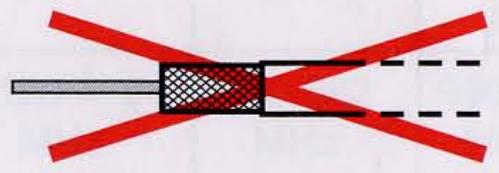

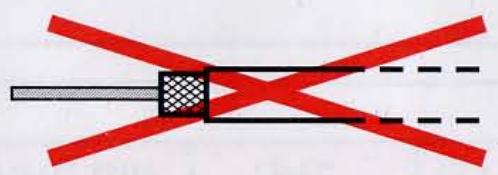

• Montage
  Montage
  Assembly
  Movtapiogaa

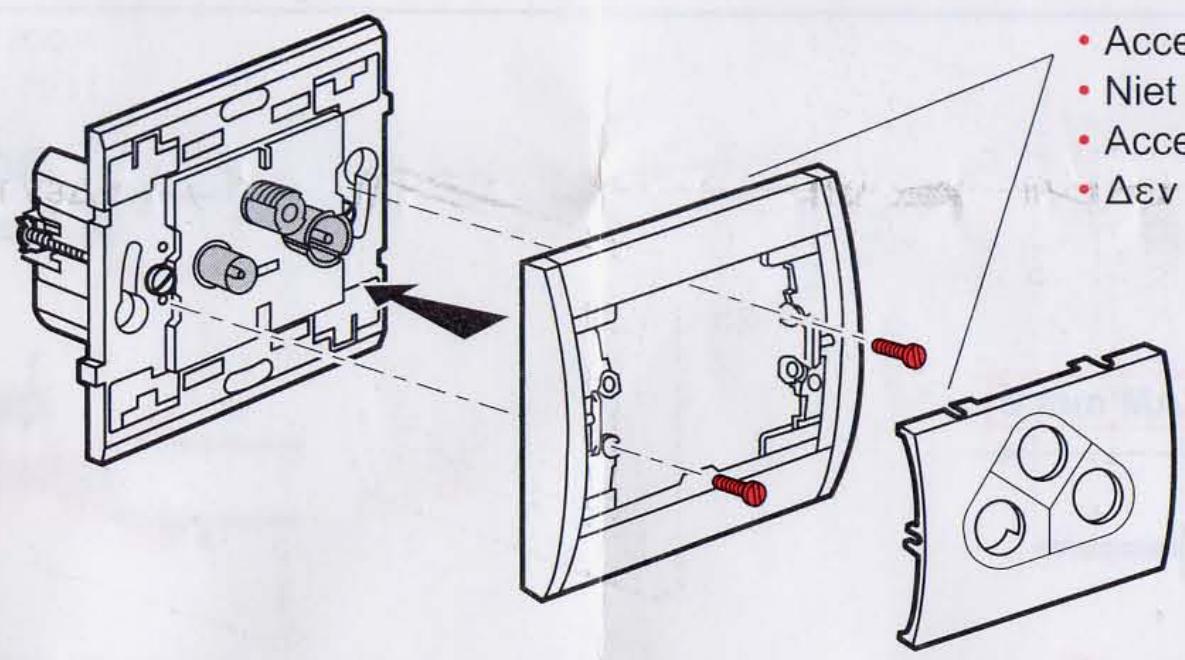

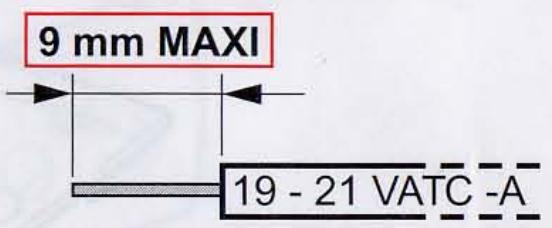

• Accessoires non livrés
• Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ

		DISEq®	Return channel	BI	FM	VHF-BIII	UHF	IF1 (SAT)
		22 KHz 13/18 V	4-30 MHz	47-68 MHz	87.5-108 MHz	120-470 MHz	470-862 MHz	950-2150 MHz
843 28	TV		1.5 dB			1.5 dB
	FM				1.5 dB
843 27/77	TV		10 dB			10 dB
	FM				10 dB
843 26/76	TV		14 dB			14 dB
	FM				14 dB
843 29/79	TV		1.5 dB			1,5dB
	FM				1.5 dB
	SAT	500 mA						2 dB

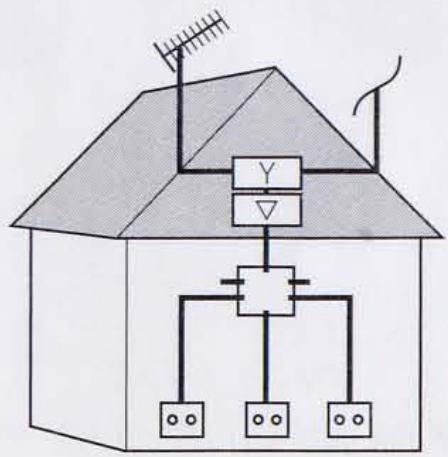

TV-FM hertzian distribution

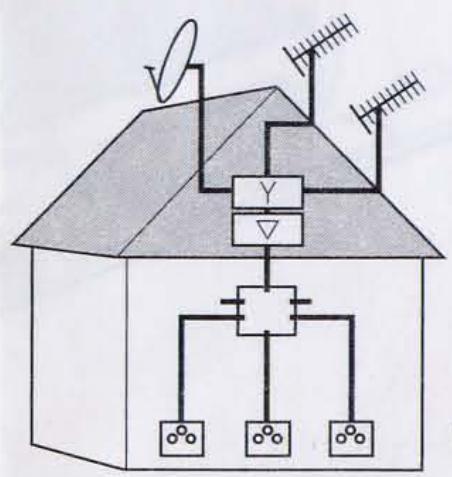

TV - FM SAT hertzian and satellite distribution
