Type d'appareil	Centralisateur de mise en sécurité incendie
Catégorie	B
Type d'alarme	Type 2a
Fonction principale	Détection et gestion incendie
Installation	Murale
Nombre de zones	Non précisé
Alimentation	Non précisé
Type de signalisation	Visuelle et sonore
Norme	Conforme aux normes incendie en vigueur
Utilisation	Professionnelle
Interface utilisateur	Panneau de contrôle avec voyants
Dimensions	Non précisé
Poids	Non précisé
Matériau	Plastique robuste
Garantie	Non précisé
Maintenance	Recommandée périodique

FOIRE AUX QUESTIONS - 406 50 LEGRAND

Comment installer le LEGRAND 406 50 ?

Pour installer le LEGRAND 406 50, commencez par couper l'alimentation électrique. Fixez le boîtier au mur, puis connectez les fils selon le schéma de câblage fourni dans le manuel. Enfin, remettez l'alimentation et testez le fonctionnement.

Quels sont les dimensions du LEGRAND 406 50 ?

Les dimensions du LEGRAND 406 50 sont 150 mm de large, 100 mm de haut et 50 mm de profondeur.

Que faire si le LEGRAND 406 50 ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est bien rétablie. Assurez-vous que les connexions sont correctes et sécurisées. Si le problème persiste, consultez le manuel d'utilisateur ou contactez le service client.

Le LEGRAND 406 50 est-il compatible avec les systèmes domotiques ?

Oui, le LEGRAND 406 50 est compatible avec plusieurs systèmes domotiques. Veuillez vérifier les spécifications de votre système pour vous assurer de la compatibilité.

Comment nettoyer le LEGRAND 406 50 ?

Pour nettoyer le LEGRAND 406 50, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quelle est la garantie du LEGRAND 406 50 ?

Le LEGRAND 406 50 est généralement couvert par une garantie de 2 ans. Veuillez consulter le certificat de garantie fourni avec le produit pour plus de détails.

Puis-je utiliser le LEGRAND 406 50 à l'extérieur ?

Non, le LEGRAND 406 50 est conçu pour une utilisation en intérieur uniquement. Pour une utilisation extérieure, veuillez choisir un modèle spécifiquement conçu pour cet environnement.

MODE D'EMPLOI 406 50 LEGRAND

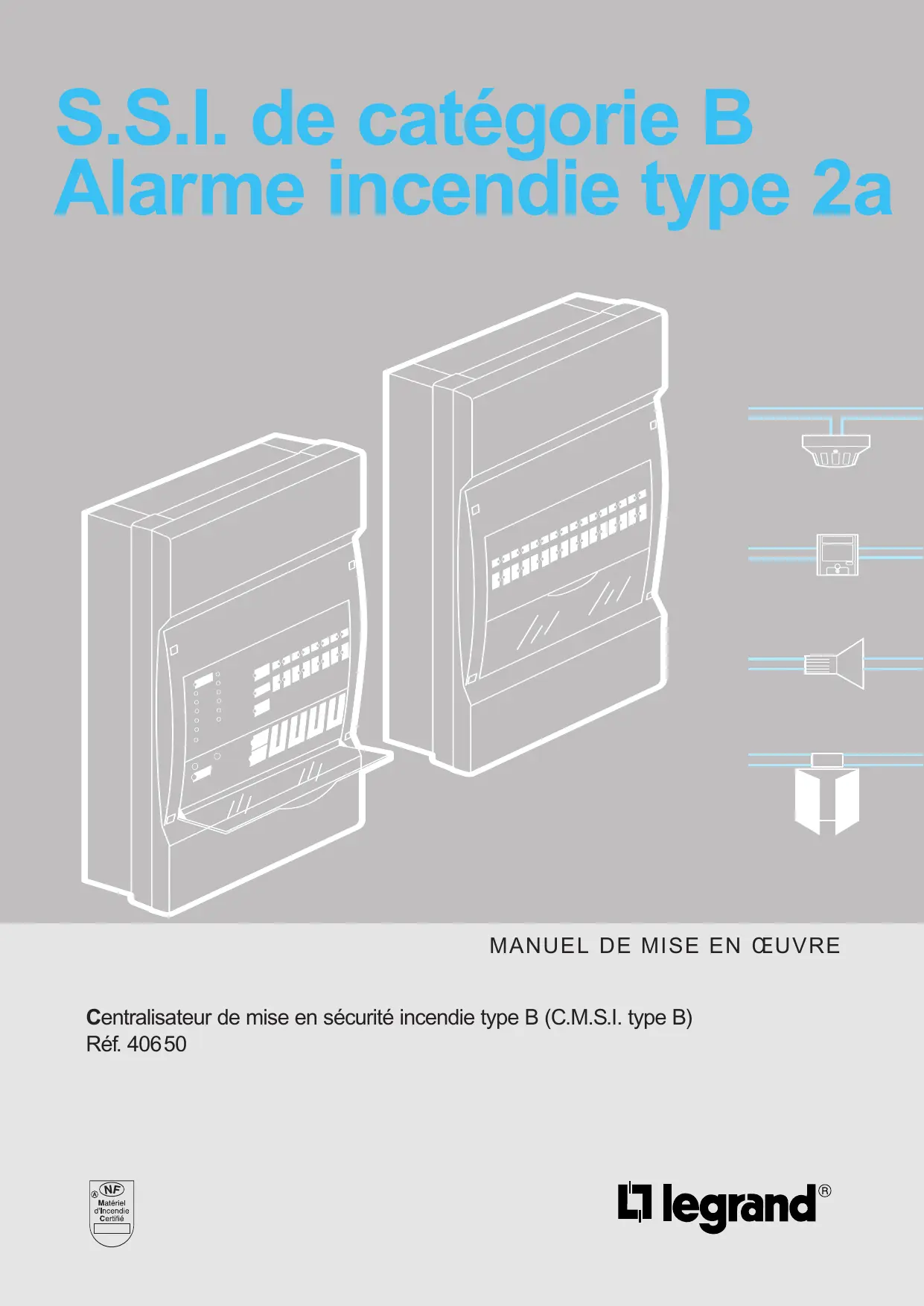

Ssi de catégorie b alarme incendie type 2A

MANUEL DE MISE EN ŒUVRE

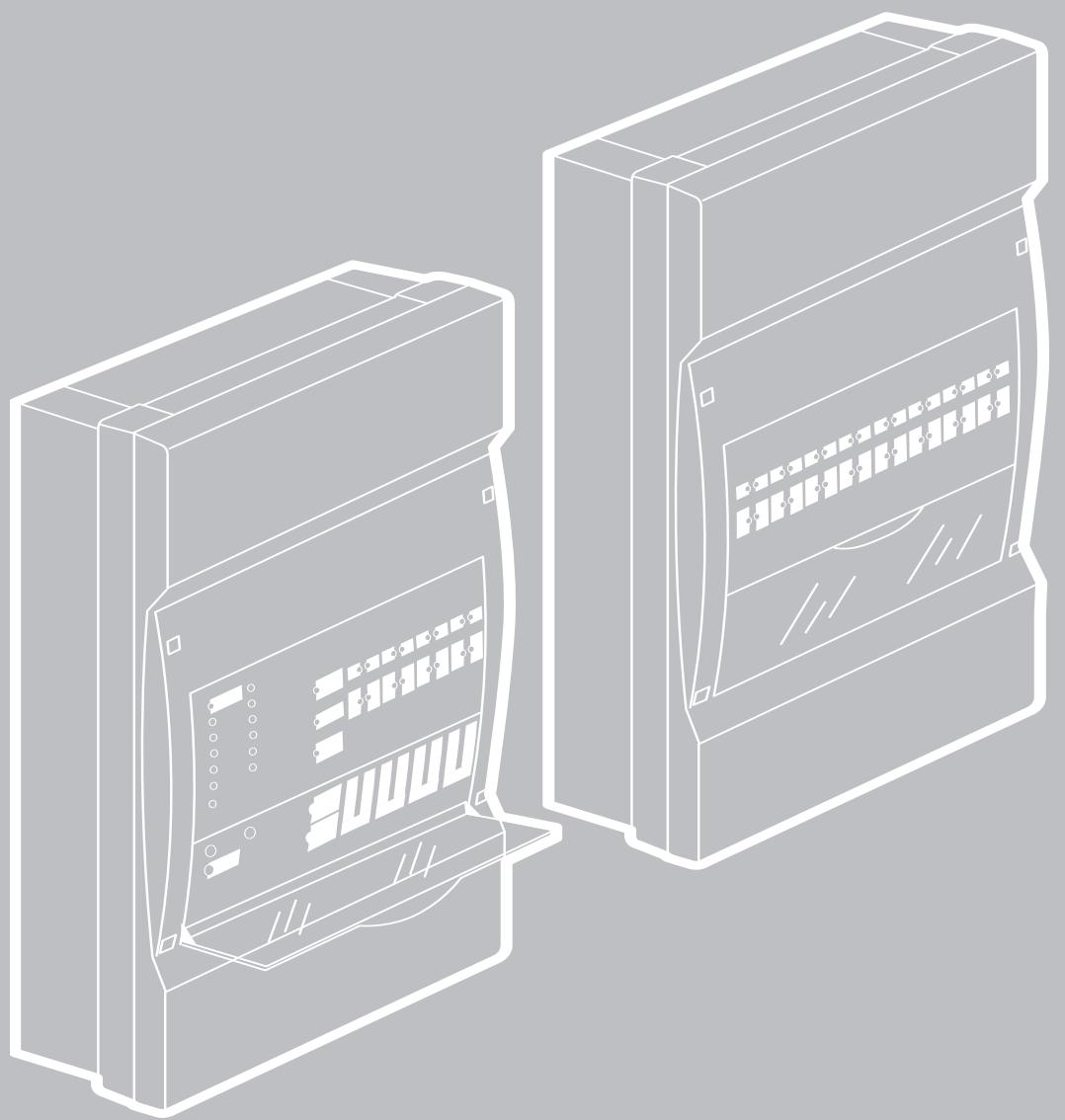

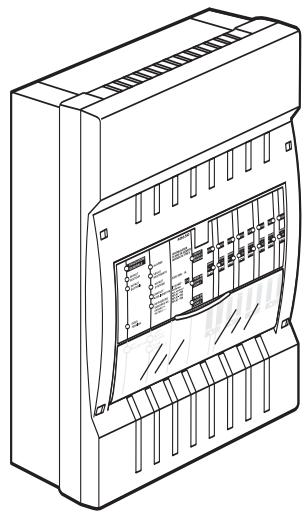

Centralisateur de mise en sécurité incendie type B (C. M. S. I. type B)

Réf. 40650

Mode d'emploi

Présentation du produit 3 Descriptif du tableau 4 Les différents états du tableau 6

Installation

Présentation du système 8 Démontage, mise en place. 9 Câblage des boucles de déclencheurs manuels. 10 Câblage des déclencheurs manuels. 11 Raccordements des lignes avertisseurs. 12 Lignes de commande. 14 Les différents contacts. 15 Raccordements. 16

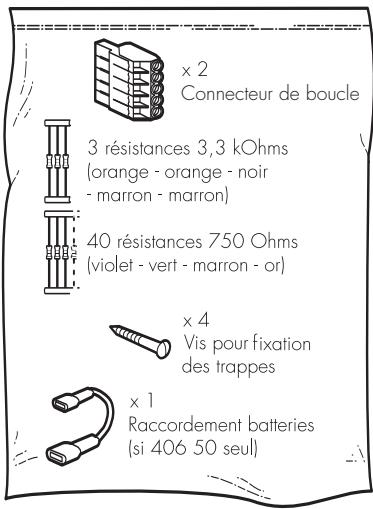

Mise en service

Essais avant mise en service. 17 Programmation. 21

DOSSIER D'IDENTITE. 22

Présentation des éléments du système. 23 Essais réalisés. 24 Présentation du système. 25

MAINTENANCE. 27

Ce produit doit être installé de préférence par un électricien qualifié. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d'incendie.

Avant d'effectuer l'installation, lisez la notice, tenez compte du lieu de montage spécifique au produit. Ne pas ouvrir l'appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par LEGRAND. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires d'origine.

Mode d'emploi - descriptif du tableau

Voir détails (page)	Voir défauts (page)
6, 7, 18, 19	17
20	17
6, 17, 20	17, 20
6, 7, 18	11, 18
7, 12	17
	19

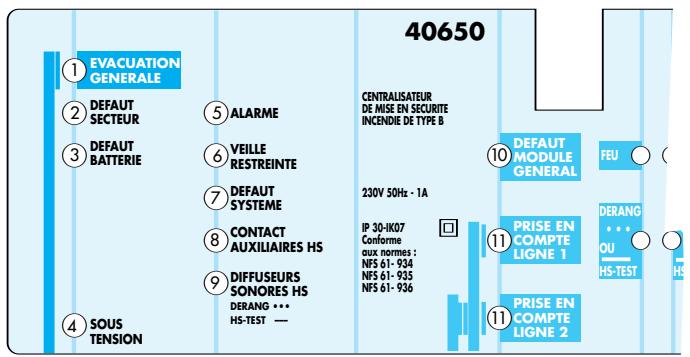

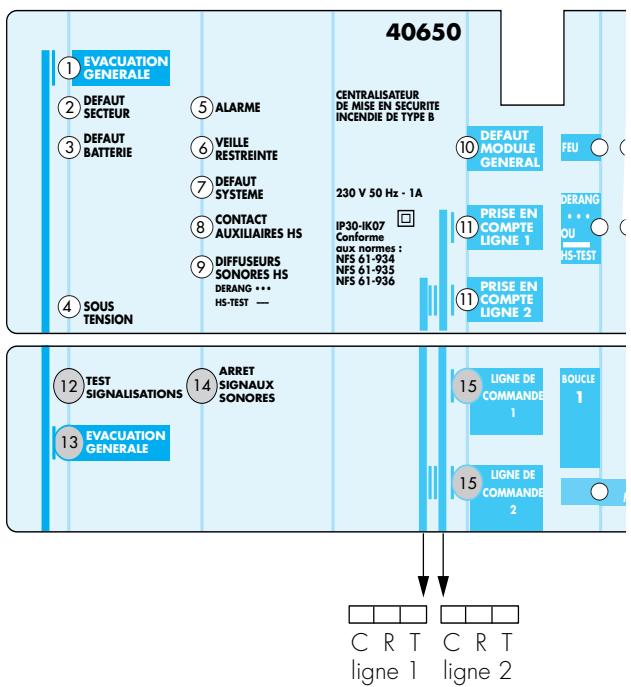

Face avant

① Voyant "EVACUATION GÉNÉRALE" ② Voyant "DEFAUT SECTEUR" ③ Voyant "DEFAULT BATTERIE" ④ Voyant "SOUS TENSION" ⑤ Voyant "ALARME" ⑥ Voyant "VEILLE RESTREINTE" ⑦ Voyant "DEFAULT SYSTEME" ⑧ Voyant "CONTACT AUXILIAIRE HS"

Allumé pendant le cycle d'évacuation (5 minutes)

Indique un défaut secteur

Indique un défaut batterie ou défaut chargeur de batterie

Allumé en fixe : indique une présence d'alimentation (secteur ou batterie)

Éteint : indique un defaulted secteur et batterie

Alluméès le départ en alarme (restreinte ou générale) dès qu'un feu est détecté

Éteint par "acq. processus" pendant le cycle d'alarme restreinte ou par "réarmement" après l'évacuation générale

Indique qu'en cas d'alarme il n'y a pas de départ automatique en évacuation générale

Indique qu'il y a eu une défaillance du C. M. S. I., s'acquitte par un appui sur la touche "TEST SIGNALISATION" si le défaut a disparu

Allumé en fixe pour signaler que la ligne contact auxiliaire est en position Hors Service

Voir détails (page)	Voir défauts (page)
19	13, 20
	17
6, 14, 20
7, 12, 19	18
6, 12, 19
20
6, 7, 14, 20
6, 7, 18	11, 17, 18
	11, 17
21	17
	11
6, 7, 18
6, 18
12, 13, 21	19
12, 13, 21	19
12, 18, 21
7, 12, 19

⑨ Voyant "DIFFUSEURS SONORES HS"

Allumé en fixe pour signaler que la ligne diffuseurs sonores est en position Hors Service. Allumé en clignotant pour signaler que la ligne diffuseurs sonores est en dérangement.

10 Voyant "DEFAUT MODULE GENÉRAL"

Indique qu'au moins un module bocles est en défaut

Voyant "LIGNE DE COMMANDE"

Indique que la ligne de commande est activée (par appui sur la touche de la ligne correspondante). S'éteint après 2 minutes.

Sous le volet

⑫ Touche "TEST SIGNALISATIONS".

Permet d'allumer tous les voyants et le buzzer

Touche "EVACUATION GÉNÉRALE"

Permet le déclenchement des diffuseurs sonores et B. A. A. S. pendant 5 minutes

Touche "ARRÊT SIGNAUX SONORES"

Permet l'arrêt sonore du C. M. S. I. en cas de feu ou de dérangement

15 Touche "LIGNES DE COMMANDES"

Permet un déclenchement pendant minimum 2 minutes des lignes de commande

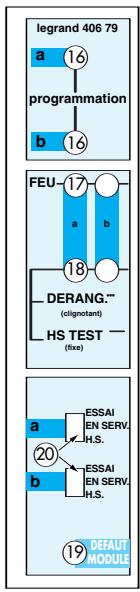

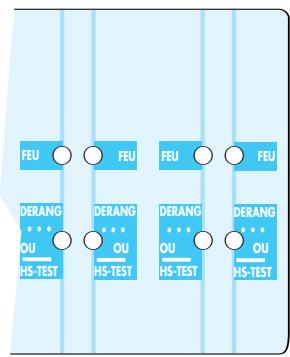

Sur les cartes blanches

Signale que la boucle a été activée (detection d'un feu)

18 Voyant "DERANGEMENT"

Allumé en clignotant indique que la boucle est en dérangement

19 Voyant "DEFAUT MODULE"

Allume en fixe indique que la boucle est Hors Service ou en essai

20 Commutateur "HS/ES/ESSAI"

Indique que le module est en défaut

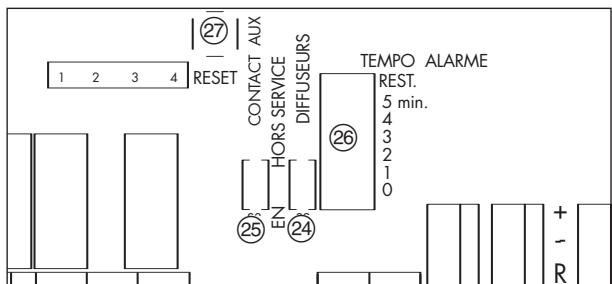

Sur la tranche

(21) BP "Réarmement".

Position HS : boucle Hors Service (inactive) Position Essai : inutilisé

Position En Service : fonctionnement normal

Permet de réarmer les boucles de détention

23 Commutateur "VEILLE RESTREINTE/GENÉRALE."

Permet d'arrêter le cycle d'alarme pendant l'alarme restreinte

Sur veille restreinte, en cas d'alarme il n'y a pas de départ automatique en évacuation générale. Inactif dès le départ en alarme

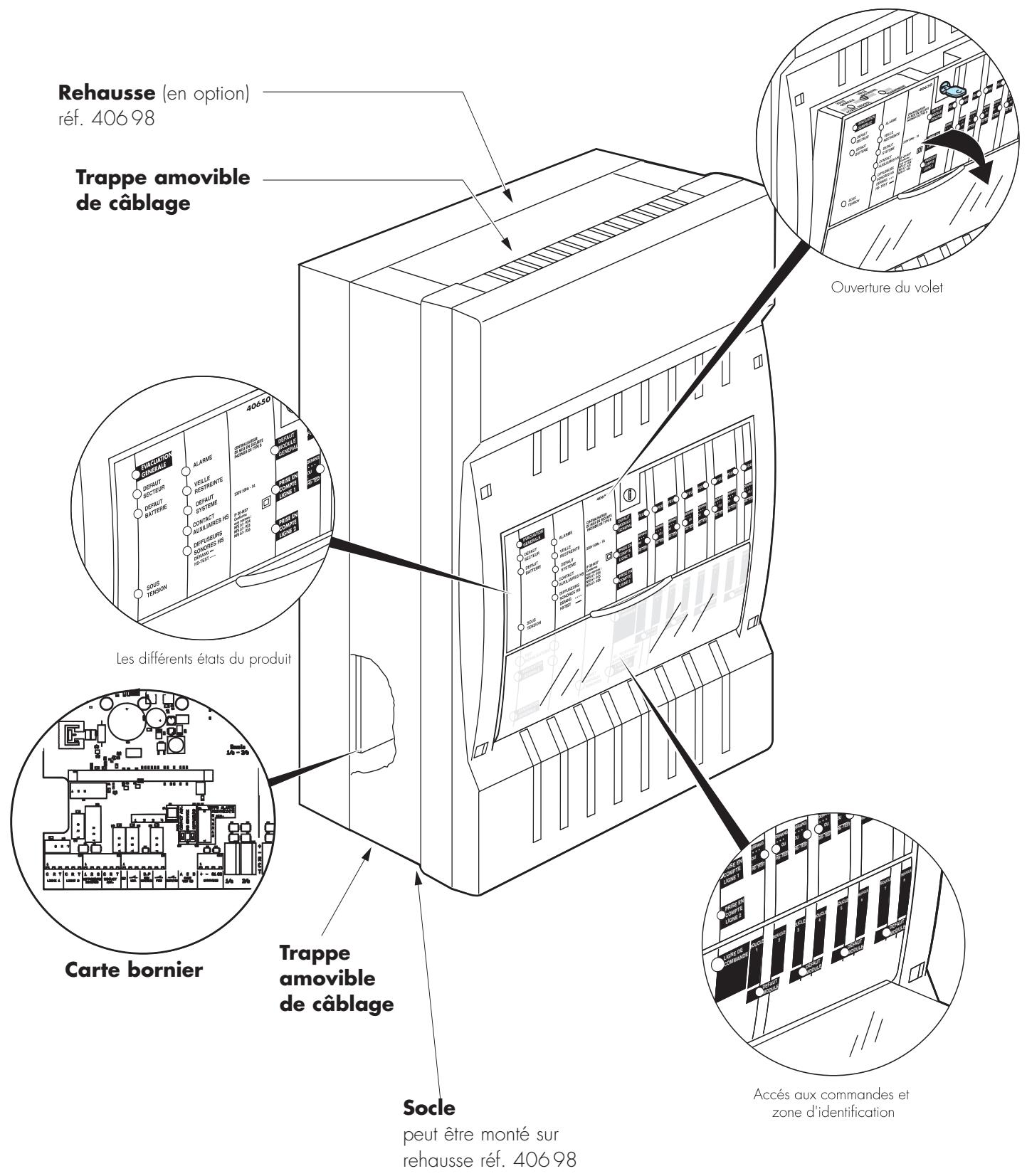

Définition, situation du système

• Le tableau est opérationnel, il assure la veille du bâtiment. Le tableau changera d'état en cas de feu ou de dérangement.

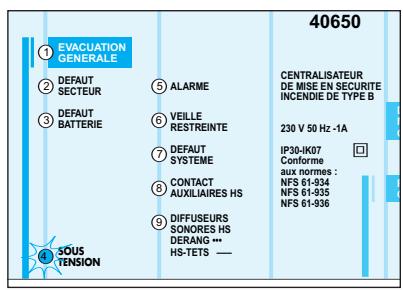

• Le voyant vert "SOUS TENSION" ④ est allumé en fixe. Les autres voyants ne sont pas allumés. Aucun signal sonore.

Dans cet état vous pouvez :

• Constater un début d'incendie, et lancer l'évacuation générale en appuyant sur la touche "EVACUATION GÉNÉRALE" (13), le cycle d'alarme générale est alors déclenché. Le voyant rouge "EVACUATION GÉNÉRALE" (1) est allumé. Le tableau émet un signal sonore, les avertisseurs sont activés. Le cycle d'alarme est déclenché pour une durée de 5 minutes.

• Piloter la mise en sécurité du BATIMENT en appuyant sur les touches "LIGNE DE COMMANDE 1" / "LIGNE DE COMMANDE 2" (15)

Définition, situation du système

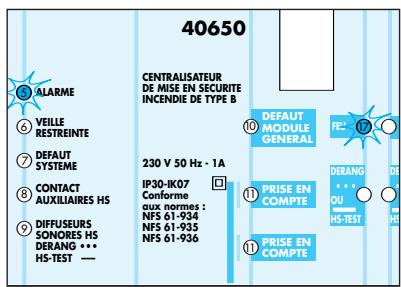

• Un feu est détecté, le voyant rouge "FEU" ① de la boucle activée est allumé. Le tableau émet un signal sonore intermittent. Le voyant "ALARME" ⑤ est allumé.
• L'état d'alarme restreinte précède l'état d'alarme générale, le tableau passe en alarme restreinte lorsqu'une ligne de déclencheurs manuels est activée. La durée de l'alarme restreinte est réglable de 0 à 5 minutes par programmation (programmateur 26). Si le programmateur est positionné en 0, le tableau passe directement en alarme générale (voir alarme générale page 7).

• Lancer l'évacuation générale en appuyant sur la touche "EVACUATION GENERALE" ⑬, le tableau part en alarme générale, (voir état alarme générale page 7).
• En cas de déclenchement intempestif, vous pouvez interrompre le cycle d'alarme restreinte en appuyant sur le bouton "ACQUITTEMENT PROCESSUS" ②, puis réarmer le tableau en appuyant sur le bouton "REARMEMENT" ②. Le tableau est à nouveau en état de voir.

• Piloter la mise en sécurité du BATIMENT en appuyant sur les touches "LIGNE DE COMMANDE 1" / "LIGNE DE COMMANDE 2" (15)

Définition, situation du système

• Le tableau pilote l'évacuation du public

• Les voyants rouges "EVACUATION GÉNÉRALE" ① et "ALARMÉ" ⑤ sont allumés en fixe. Le voyant rouge "FEU" ⑦ de la boucle activée est allumé.

Le tableau émet un signal sonore.

Les avertisseurs sont activés.

Le cycle d'alarme est déclenché pour une durée de 5 minutes.

• Vous pouvez piloter la mise en sécurité du BATIMENT en appuyant sur les touches "LIGNE DE COMMANDE 1" / "LIGNE DE COMMANDE 2" (15).

• En phase d'installation ou d'essais, vous pouvez interrompre le cycle d'alarme générale en appuyant sur le bouton "RESET" (page 12).

Appuyer ensuite sur la touche "TEST SIGNALISATIONS" ⑫ pour êtreindre le voyant "DEFAUT SYSTÈME" ⑦.

• En situation d'exploitation, le cycle d'alarme générale fonctionne pendant 5 minutes, il s'interrompt automatiquement. Après ce cycle vous pouvez procéder au réarmement du tableau en appuyant sur le bouton "REARMEMENT" © situé sur la tranche du volet électronique, après avoir réarmé les déclencheurs manuels.

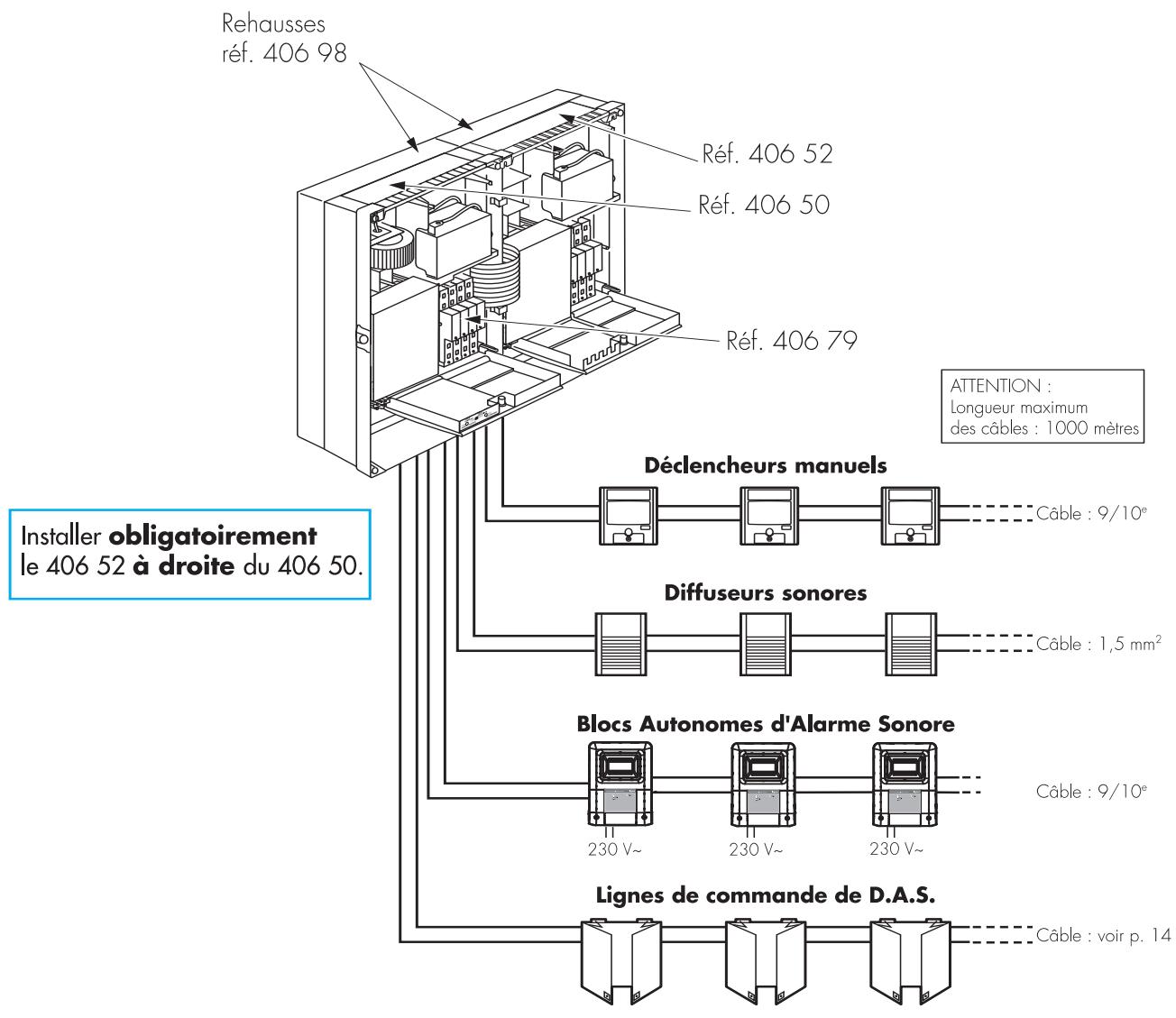

Réf. 406 50 : évolutif de 2 à 8 bocelles

• Le tableau ref. 406 50 est livré équipé d'un module bocles ref. 406 79. Le module bocles (Réf. 40679) peut recevoir 2 bocles de détention (déclencheurs manuels).
• Le tableau est évolutif jusqu'à 8 boucles. Il peut être équipé de 3 modules boucles supplémentaires.

30 déclencheurs manuels maximum par boucle

Réf. 406 52 : extension lignes de mise en sécurité du 406 50

Voir notice dédiée.

Démontage

1. Tourner la clé.

2. Ouvrir le volet.

3. Dévisser le capot (vis quart de tour), appuyer et tourner.

4. Déposer le capot.

5. Déposer les trappes.

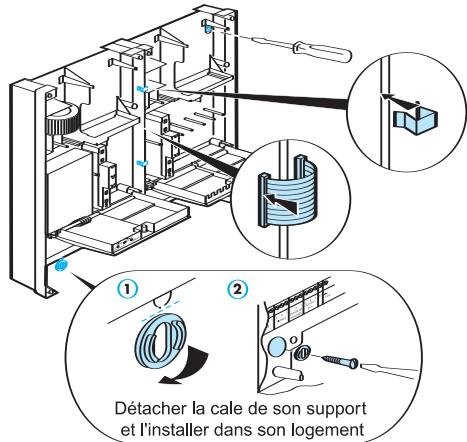

Mise en place

Côtes de perçage

Côte de perçu si ref. 406 50 associée à un tableau de mise en sécurité ref. 406 52

Tableauxseuls

Tableaux sur rehausses ref. 40698

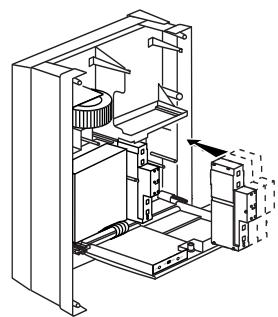

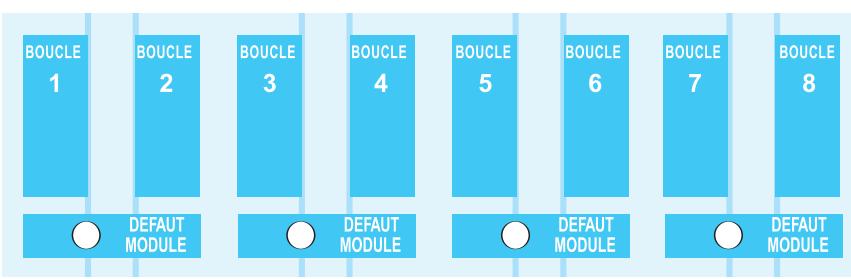

Mise en place des modules ref. 40679

• Faire glisser le module entre 2 colonnes, aller en butée sur le connecteur du module.
• Implanter les modules de la gauche vers la droite dans l'ordre du repérage situé près du connecteur du module (de boucle 1/a 2/b à boucle 7/a 8/b).

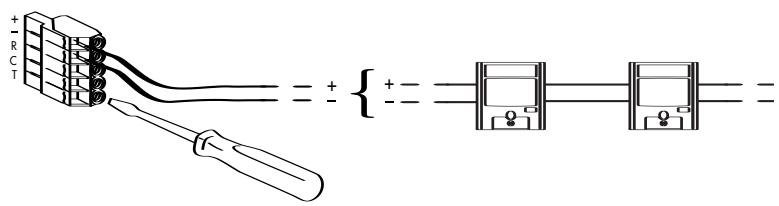

Câblage des connecteurs de boucle

• Effectuer le câblage des déclencheurs sur les connecteurs associés. Un connecteur correspond à une ligne de détection.

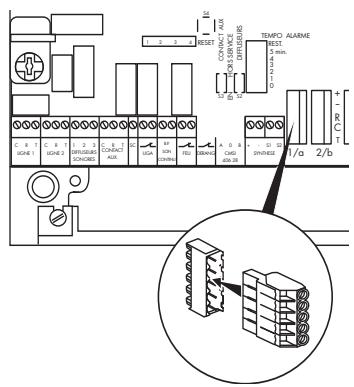

Mise en place des connecteurs de boucle

• Mettre en place les bornes sur les connecteurs de boucle correspondants, repérage de boucle 1 / a 2 / b à boucle 7 / a 8 / b (l'indice a, b correspond au repérage voyants et bouton en face avant du module boucle).

Voyant rouge :

• Allumé en fixe lorsquela ligne de détection est activée (feu détecté)

Voyant jaune :

• Allumé en fixe lorsqu'la boucle est en position Hors Service Allumé en fixe lorsque la boucle est en position Hors Service
• Clignote si la boucle est en dérangement

Essai - en service - h. s. :

• Sélecteur de position des lignes détection

Voyant défaut module:

• Allumé en fixe, signale une panne module

Bornes (+ -) :

• Bornes de câblage des lignes d'alarme (déclencheurs manuels)

Tension aux bornes de la boucle (secteur liéven le tableau)
Etat de la ligne de détention	Ligne en CC	En alarme	Veille	Coupure de ligne
Tension sur le bornier du CMSI	0 V à 4 V	5 V à 14,6 V	17,5 V à 20 V	> 19,5 V sur secteur

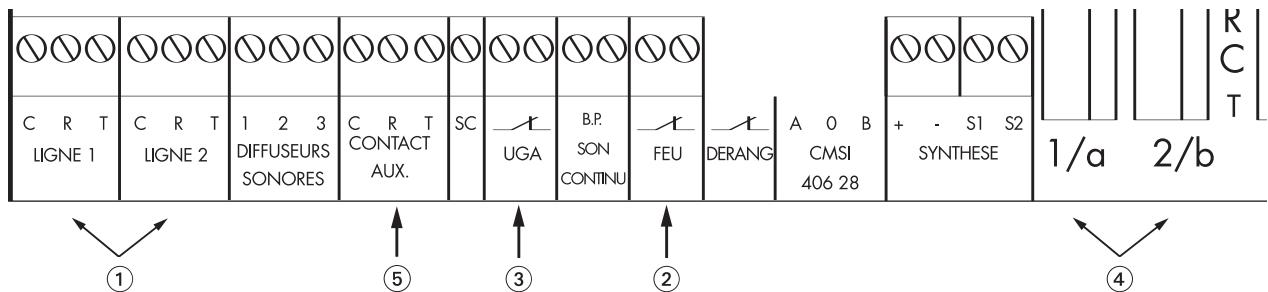

Contact r c t :

• 1 contact par ligne 48 V 0,5 A
• Change d'état lorsque la ligne de détention est activée
• Réarmement : voir tableau (page 15)

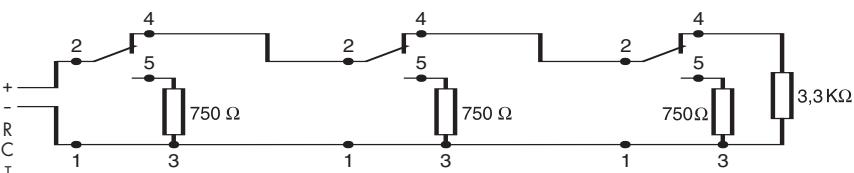

Câblage des déclencheurs manuels ref. 380 12/13/35/75 (T. B. T. S.)

Exemple de câblage avec ref. 380 12/35 (orange - orange - noir - marron - marron)

Raccorder tous les déclencheurs manuels sur un même câble lorsqu'ils font partie d'une même boucle. Équiper les déclencheurs manuels d'une résistance de 750 Ohms. Une résistance de 3,3 kOhms sera placée sur le dernier déclencheur de chaque ligne.

Câble : longueur maximum 1000 metres en 9 / 10^e, câble de catégorie C2 au sens de la norme NF C 32-070.

Maximum : 30 déclencheurs manuels par boucle

Défauts éventuels

Voyant jaune "DERANGEMENT" 18 allumé

• Vérifier la position du commutateur "ESSAI - EN SERVICE" ② sur module boucle.
• Contrôler la tension de la boucle.
• si tension > 19,5V secteur présente : circuit ouvert; -si tension < 4V : court-circuit.

Vérifier le câblage.

Voyant rouge "FEU" ① allumé en fixe et voyant "ALARME" ⑤ allumé.

Vérifier le câblage et l'implantation des résistances.

Installation - raccordement des lignes avertisseurs

Descriptif de la fonction évacuation

Principe de fonctionnement

Diffuseurs sonores en/hors service: - en service, permet le déclenchement des D. S. en cas d'alarme - hors service, empêche le déclenchement des D. S. Contact auxiliaire en/hors service : - en service, permet le basculement du relais lors de l'évacuation générale - hors service, rend inactif le contact auxiliaire Temporisation d'alarme restreinte : permet de regler la durée de l'alarme restreinte (de 0 à 5 mn) ②7 Reset : permet la réinitialisation du système (puis appuyer sur la touche "TEST SIGNALISATIONS" ⑫ pour éteindre levoyant "DEFAULT SYSTEME" ⑦)

U. G. A. Contact à ouverture : - s'ouvre lors de l'alarme générale,

• se référer au retour à l'état de veille de l'U. G. A. après réarmement du C. M. S. I. et appui sur le BP "ACQUITTEMENT PROCESSUS" ②

Déclenchement des avertisseurs

Les commutateurs "DIFFUSEURS SONORES" ②4 ou "CONTACT AUXILIAIRE" ②5 doivent être en position en service.

• Les avertisseurs sont déclenchés lorsqu'une boucle de détection est activée et à l'issue de la temporisation d'alarme restreinte.
• Les avertisseurs sont actifs par appui sur la touche "EVACUATION GENERALE" ⑬.

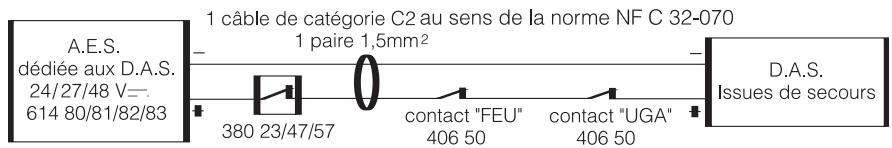

Gestion des issues de secours

Permet de déclencher un son continu.

Exemple : sortie des classes Câblage page 13

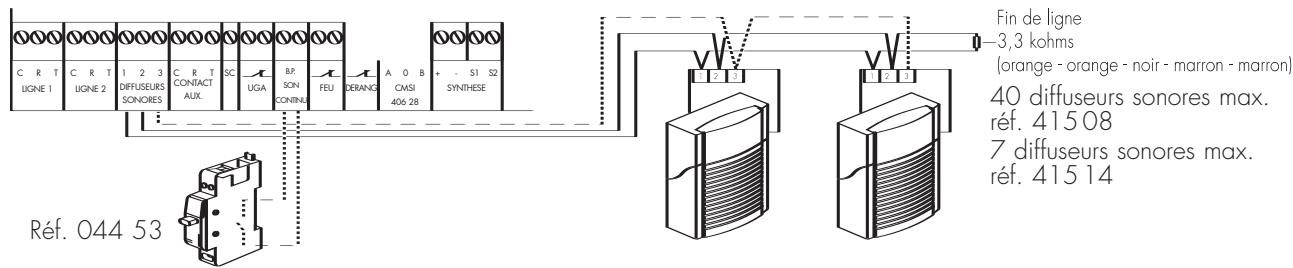

Diffuseurs sonores non autonomes pour alarme générale (son NF s 32-001)

• Respecter les polarités : borne 1 tableau sur borne 1 (+ avertisseur)
• borne 2 tableau sur borne 2 (- avertisseur)
• Placer une résistance de 3,3 kOhm en fin de ligne.
• Placer le commutateur Diffuseurs Sonores ② en position en service.
• Tension aux bornes 1 - 2: 24V en alarme.
• Son continu facultatif : raccorder les bornes 3, tableau et diffuseurs sonores. Utiliser un câble séparé. Installer une commande ref. 044 53 aux bornes B. P. son continu.
• Câbles d'alimentation des diffuseurs sonores : longueur max. 1000 metres en 1,5 mm², catégorie CR1 au sens de la norme NF C 32-070.

Défauts éventuels

• Le voyant jaune "DIFFUSEURS SONORES HS" (9) clignote, déclenchez la ligne et mesurez l'impédance de la ligne : - si la résistance est infinie, le circuit est ouvert, vérifier la résistance fin de ligne; - si la résistance est nulle, il y a court-circuit, vérifier le câblage.

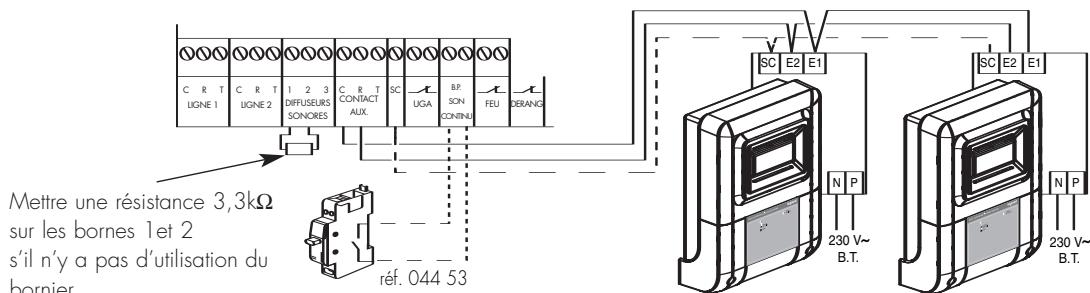

Blocs autonomes d'alarme sonore b. a. a. s.

exemples de câblage avec ref 405 30, 31, 32, 33

Câblage des B. A. A. S. réf. 406 37, 406 38, 406 40 ou 406.57 : voir notices dédiées

• Respecter les branchements : borne C du contact auxiliaire avec borne E1 (ou 1) du B. A. A. S. borne R du contact auxiliaire avec borne E2 (ou 2) du B. A. A. S.
• Placer le commutateur "CONTACT AUXILLIAIRE" ② en position en service
• Son continu facultatif, raccorder la borne "SC" à la borne 3 des B. A. A. S. Utiliser un câble séparé.
• Câbles de liaison B. A. A. S. : longueur maxi. 1000 metres en 9/10^e, cable de catégorie C2 au sens de la norme NF C 32-070.
• Cable secteur: 2 × 1,5 ~mm^2.

Défauts éventuels

• Mettre le commutateur "CONTACT AUXILIAIRE" ② 5 en position en service.
• La ligne B. A. A. S. déclenchée en permanence : coupure de ligne. Vérifier le câblage, vérifier les bornes CRT du contact auxiliaire, le contact est fermé en veille et s'ouvre en phase alarme. La ligne B. A. A. S. ne fonctionne pas :

1- Débrancher la ligne B. A. A. S., les B. A. A. S. doivent partir en alarme, sinon il y a un court-circuit sur la ligne. Vérifier le câblage. 2- Vérifier le fonctionnement du tableau, le contact auxiliaire s'ouvre en phase alarme.

Descriptif

Le tableau est équipé de 2 lignes de commandes à rupture de courant sans contrôle de position permettant de piloter des dispositifs actionnés de sécurité.

Fonctions assurées :

• compartmentage
• commande d'exutoire par rupture de courant sans contrôle de position (DC, FC)
• arrêt d'installations techniques

Exemple : porte coupe-feu exutoire de désenfumage

Tension de commutation : 24 V ou 48 V Puissance max. : 48 W

Principe de fonctionnement

• Les lignes ne peuvent être pilotées que manuellement en appuyant sur la touche "LIGNE DE COMMANDE 1" ① ou "LIGNE DE COMMANDE 2" ⑤. Le contact CRT correspondant à la ligne commandée bascule.
• Le voyant "PRISE EN COMPTE LIGNE 1" ou "PRISE EN COMPTE LIGNE 2" (1) est alors allumé en fixe.

Les lignes sont réarmées automatiquement après une temporisation de 2 minutes.

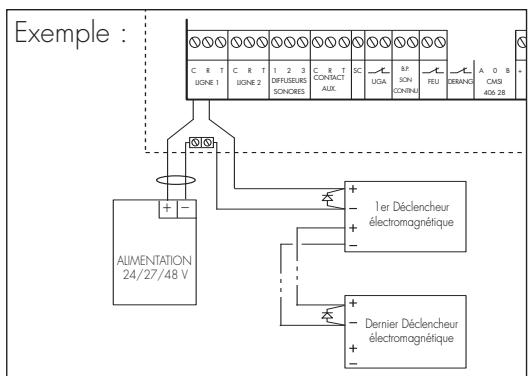

Câblage (T. B. T. S.)

Le tableau ci-dessous indique la distance maximale entre le tableau et le D. A. S. le plus éloigné en fonction de la puissance maximale de la ligne et du câble utilisé.

	Puissance 4,8 W *
Section cable	1 mm²	1,5 mm²	2,5 mm²	4 mm²
Volim. =24/27 V=	90 m	210 m	350 m	570 m
Volim. = 48 V=	360 m	850 m	1420 m	2270 m

• pour une puissance maximale de 48 W, diviser les distances par dix.

Installation - les différents contacts

4	Contacts	Caracteristiques	Veille	Feu sur boucle	Réarmement
	BOUCLE	0,5 A 48 V	T C	T C	T C
2	FEU	2 A 48 V
3	UGA	2 A 48 V		Alarme restreinte	Alarme générale
	CONTACT AUXILIaire	2 A 24 V 1 A 48 V	T C	T C	T C

Contacts	Caracteristiques	Veille	Appuis sur BP ligne
CRT ligne	1 A 48 V	R C T	R C T	R C T	Avant temporaison de 2 mn
				R C T	Après temporaison de 2 mn

• Après disparition des conditions de feu et appui sur le BP "RéARMEMENT" puis sur le BP "ACQUITTEMENT PROCESSUS" situé sur la tranche du volet

Tableau de synthèse, interface imprimante (t. b. t. s.)

2 câbles 1 paire 9 / 10^e de catégorie CR1 Longueur de ligne : 750 metres en cable 9 / 10^e ou 1000 metres en cable 1,5mm² Max. : 3 dispositifs (tableaux de synthèse ref. 406 76 + interface imprimante ref. 406 77) par installation 3 tableaux de synthese ref. 744 85 avec interface imprimante ref. 406 77 par installation 5 tableaux de synthèse ref. 744 85 sans interface imprimante

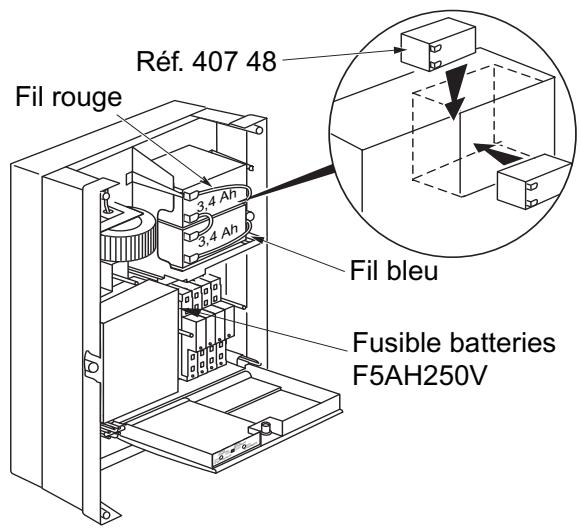

Siutilisation du tableau ref.40650seul

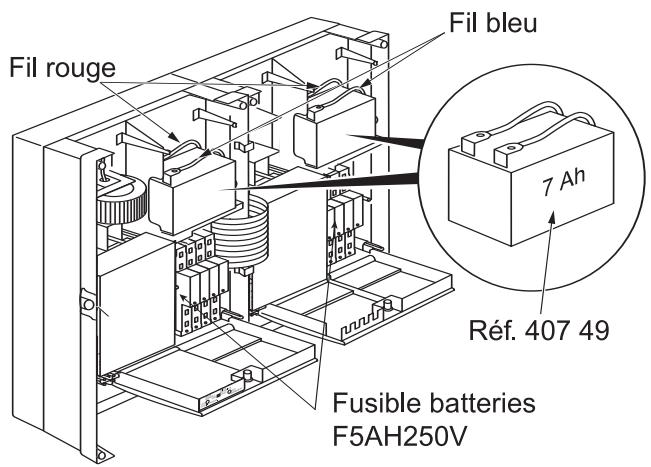

Si utilisation de l'ensemble ref. 40650+40652

Important :

Connecter les batteries et mettre le secteur en phase finale de l'installation.

L'installation doit être réalisée conformément aux exigences de la NFC 15-100.

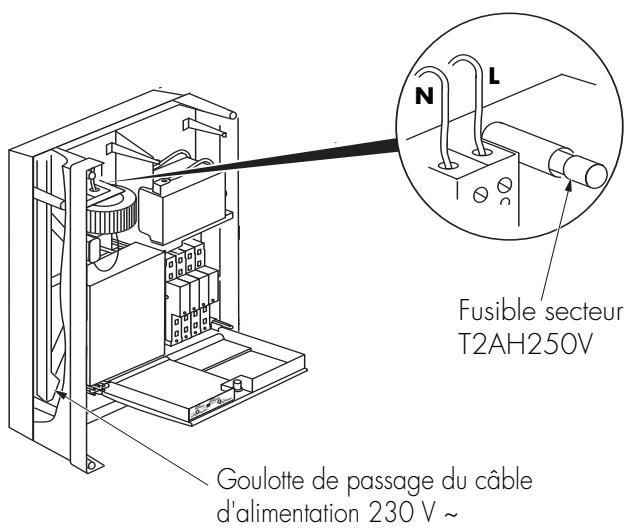

• Alimentation secteur 230V~ Cable:1,5mm2
• Parafoudre de protection : cf. catalogue général Legrand. Dispositif de protection par disjoncteur bipolaire 3 A.

Mise sous tension

Manipulations	Vérifications	Incidents évventuels
Laisser charger les batteries pendant 30 heures.	Levoyant vert "SOUS TENSION" 4 du CMSI s'allume. 40650 CENTRALISATUR DE MISE EN SECURTE INCENDE DE TYPE B DEFAULT MODUL GENERAL 230 V 50 Hz - 1A IP30-K07 Conformme aux normes: NF5 61-924 NF5 61-935 NF5 61-936 PRISE E COMPLIANT	Levoyant vert "SOUS TENSION" 4 ne s'allume pas: - vérifier que la batterie est connectée; - vérifier l'alimentation secteur; - vérifier l'état du fusible secteur T2AH250V. Levoyant vert 4 s'allume, le voyant jaune "DEFAULT BATTERIE" 3 s'allume: - vérifier si la tension batteries est correcte (>21 V); - vérifier le fusible batteries F5AH250V; - vérifier la tension de charge des batteries (environ 27,5V à vide) en maintainant la mesure pendant quelques secondes. - vérifier la tension batteries. Si <21 V, change la batterie. Dans le cas où un tableau 406 52 est associé au 406 50: - vérifier le fusible batteries F5AH250V sur le tableau 406 52; - vérifier la tension batterie sur l'A.E.S. (l'afficheur 49 du C.M.S.I. 406 52 indique E) ou sa liaison avec le tableau 406 52. Levoyant jaune "DEFAULT SECTEUR" 2 s'allume: - contrôler l'alimentation 230 volts et le fusible secteur. Dans le cas où un tableau 406 52 est associé au 406 50: - vérifier l'alimentation 230 volts de l'A.E.S. (l'afficheur 49 du C.M.S.I. 406 52 indique E) ou sa liaison avec le tableau 406 52. Levoyant jaune "DERANGEMENT" 18 s'allume et le buzzer sonne: - vérifier les raccordements sur la boucle incriminée. Levoyant rouge "FEU" 17 s'allume, le buzzer émet un son discontinu: - vérifier le branchement des déclencheurs manuels de la boucle incriminée. Levoyant "DEFAULT MODULE" 19 est allumé en fixe et levoyant "DEFAULT MODULE GENERAL" 10 clignote: - le module boucle est défectueux. Levoyant "DEFAULT SYSTEME" 7 est allumé en fixe: - appuyer sur la touche CC "TEST SIGNALISATION" 12. S'il reste allumé, le voletlectronique est défectueux.

Essai des lignes déclencheurs manuels

Manipulations	Vérifications	Incidents évientuels
Actionner un déclencheur manuel.	Levoyant rouge“FEU”⑰de la boucle concernée et levoyant rouge“ALARME”⑤ s/allument. Le buzzer émet le son d'alarme pendant la durée programmée ②	• Les voyants rouges⑤ et ⑰ne s'allument pas ou levoyant jaune“DERANG.”⑱s'allume: - vérifier le branchement du déclencheur actionné; - appuyer sur le bouton-pousoir“TEST SIGNALISATIONS”⑫pour vérifier le bon état des voyants rouges.
Remettre le déclencheur manuel en position normale.	Levoyant rouge“FEU”⑰de la boucle concernée et levoyant rouge“ALARME”⑤ restent allumés. A la fin de la temporisation programmée, levoyant rouge“EVACUATION GENERALE”① s/allume, le son d'alarme générale est émis par les D.S. pendant 5 mn. Ensuite le tableau continue à émettre le son d'alarme jusqu'à l'appui sur le bouton pousoir“REARMEMENT”②. Levoyant“EVACUATION GENERALE”① s'éteint.
Appuyer sur le bouton-poussoir“REARMEMENT”②.	Les voyants rouges“FEU”⑰et“ALARME”⑤ s'éteignent. Le tableau cesse d'émettre le son d'alarme.	• Les voyants rouges“FEU”⑰et“ALARME”⑤ ne s'éteignent pas. - vérifier que le déclencheur manuel est bien en position normale.
Répéter l'opération pour chaque déclencheur manuel. NOTA : la durée de ces essais peut être réduite en accuittant le processus par un appui sur le BP“ACQUITTEMENT PROCESSUS”②pendant la temporisation d'alarme restreinte puis en réarmant par un appui sur le BP“RÉARMEMENT”②upon chaque déclenchement.

Essai fonction alarme restreinte

Manipulations	Vérifications	Incidents évventuels
Placer le commutateur "VEILLE RESTR/ GEN" ②3 sur la position veille restreinte.	Levoyant "VEILLE RESTREINTE" ⑥ s'allume.
Actionner un déclencheur manuel.	Levoyant rouge "FEU" ⑦ de la boucle concernée s'allume, levoyant "ALARME" ⑤ s'allume. Le buzzer émet le son d'alarme restreinte. Il n'y a pas de départ automatique en évacuation générale.	Les voyants rouges "FEU" ⑦ ne s'allume pas : - vérifier le branchement du déclencheur actionné; - appuyer sur la touche "TEST SIGNALISATIONS" ⑫ pour vérifier le bon état des voyants rouges.
Appuyer sur le bouton-poussoir "ACQUITTEMENT PROCESSUS" ②2 sur la tranche du volet.	Le buzzer continue d'émettre le son. Levoyant "ALARME"⑤ s'éteint.
Remettre le déclencheur manuel en position normale Appuyer sur le bouton-poussoir "REARMEMENT" ②1 sur la tranche du volet.	Les voyants rouges "FEU" ⑦ s'éteint. Le buzzer n'émet plus.
Remettre le commutateur "VEILLE RESTREINTE/ GENERALE" ②3 sur "VEILLE GENERALE".	Levoyant "VEILLE RESTREINTE" ⑥ s'éteint.

Essai fonction alarme générale

Manipulations	Vérifications	Incidents évventuels
Appuyer sur la touche "EVACUATION GENERALE" ⑬.	Levoyant rouge "EVACUATION GENERALE" ① s'allume. Les D.S. ou B.A.A.S. émettent le son d'alarme générale pendant 5 minutes.	• Si les D.S. ou B.A.A.S. ne sont pas actifs : - vérifier que le commutateur ② est bien sur "DIFFUSEURS SONORES EN SERVICE". Dans le cas contraire, le voyant ⑨ doit être allumé. - vérifier que le commutateur ② est bien sur "CONTACT AUXILIÈRE EN SERVICE". Dans le cas contraire, le voyant ⑧ doit s'allumer.
Appuyer sur le bouton-poussoir "RESET" ⑦.	Le buzzer n'émet plus. Levoyant rouge "EVACUATION GENERALE" ① s'éteint. Appuyer ensuite sur la touche "TEST SIGNALISATIONS" ⑫ pour éteindre le voyant "DEFAULT SYSTEME".

Essai fonction test

Appuyer sur la touche "TEST SIGNALISATIONS" 12. 12 TEST SIGNALISATIONS

Pendant le temps d'appui : - tous les voyants sont allumés, y compris le voyant "EVACUATION GENERALE" ①; - le buzzer du CMSI émet un son continu.

· Tous les voyants sont éteints : - contrôler l'alimentation 230 V~.

Essai sur batteries

Manipulations	Vérifications	Incidents évientuels
Couper l'alimentation secteur.	Levoyant jaune “DEFAULT SECTEUR” ② s'allume. Le buzzer émet un son continu.	•Levoyant vert “SOUS TENSION” ④ est étant. La batterie est insuffisamment chargée: - vérifier le fusible batteries; - changer les batteries.
Appuyer sur la touche “ARRET SIGNAUX SONORES” ⑭ ARRET SIGNAUX SONORES	Le buzzer n'émet plus de son.
Remettre l'appareil sous tension.	Levoyant vert “DEFAULT SECTEUR” ② s'éteint.
NOTA : La ligne des D.S. est surveillée toutes les minutes par le C.M.S.I. (cas de coupure, court-circuit...). En cas de défaut, le buzzer émet un son continu, le voyant jaune “DIFFUSEURS SONORES H.S.” ⑨ clignote.

Essai ligne de commande

Manipulations	Vérifications	Incidents évventuels
• Appuyer sur la touche "LIGNE DE COMMANDE 1", puis "LIGNE DE COMMANDE 2". 15 Ligne DE COMMANDE 1 Ligne DE COMMANDE 2 Attendre 2 minutes.	• Les voyants rouges "PRISE EN COMPRELIGNE 1 et 2" (1) sont allumés. • Les lignes sont mises en sécurité. • Les lignes passent au repos.

1 - Programmation alarme restreinte

Régler la temporisation désirée du commutateur 26.

3 - Procéder au réglage nécessaire

Contact auxiliaire en service 25

Diffuseurs en service 24

6 - Remontage

Remettre les trappes.

Remettre le capot.

Revisser le capot.

Fermer le volet.

Tourner la clé.

Adresse de l'installation :

Nom et adresse du propriétaire :

Nom et adresse de l'installateur :

Informations reglementaires relatives aux e. r. p.

Etablissement de............ catégorie

Existence de locaux de sommeil

OUI □ NON □

L'effectif des personnes handicapées est-il supérieur

au seul fixé par l'article GN8 ?

OUI □ NON □

Dispositions particulières de la commission de

sécurités inscrites au permis de construire

concernant l'équipement d'alarme

OUI □ NON □

Verification de l'installation

• Les essais ont été réalisés par la société :
• Nom de la personne qui a procédé à la vérification
• Date de réalisation des essais
• Observations
• Attestation d'essais

OUI □ NON □

Référence	Désignation	Quantité
Tableau
406 50	C.M.S.I. type B
406 52	Extension
406 79	Module boucles pour 406 50
406 79	Module lignes pour 406 52
Reports d'informations
406 76	Tableau de synthèse
744 85	Tableau de synthèse
Points de détention
406 78	Indicateur d'action
406 74	Détecteur linéaire
380 12	D.M. conventionnel rouge à membrane, saillie
380 35	D.M. conventionnel rouge à membrane, encastré
380 13	D.M. conventionnel rouge à membrane et indicateur mécanique d' état, saillie
380 75	D.M. conventionnel étanche
Diffuseurs sonores
405 30	B.A.A.S. type Sa	référence nouvelle (catalogue 2006)
405 31	B.A.A.S. type Sa + Flash	référence nouvelle (catalogue 2006)
405 32	B.A.A.S. type SaMe	référence nouvelle (catalogue 2006)
405 33	B.A.A.S. type SaMe + Flash	référence nouvelle (catalogue 2006)
406 37	B.A.A.S. type Sa + Flash
406 38	B.A.A.S. type Sa
406 40	B.A.A.S. type SaMe
406 57	B.A.A.S. type SaMe + Flash
415 08	Diffuseur sonore non autonome - Classe B
415 14	Diffuseur sonore non autonome - classe C
Ventouses
406 82	Ventouse - boîtier pied de sol
406 86	Ventouse - boîtier mural polycarbonate - avec BP
406 95	Kit de fermeture
Alimentations
614 79	A.E.S. 5 W / 27 V
614 80	A.E.S. 20 W / 27 V
614 81	A.E.S. 50 W / 27 V
614 82	A.E.S. 90 W / 27 V
614 83	A.E.S. 130 W / 27 V

Existence de certificat de conformité des matériels installés

• CMSI Diffuseur sonore non autonome pour son d'alarme générale Diffuseur sonore pour alarme selective
• Bloc autonome d'alarme sonore

Contrôle d'implantation et besoin du matériel

CMSI

- Implantation - Alimentation - Protection - Raccordement électrique

• Déclencheurs manuels

- Implantation - Raccordement électrique

Diffuseurs sonores

- Implantation - Raccordement électrique

Essais fonctionnels

• Essais boucles déclencheurs manuels (Procédure de test/NOTICE PAGE 18)
• Nombre de boucles testées
• Essais ligne de mise en sécurité (Procedure de test/NOTICE PAGE 20)
• Nombre de lignes testées Essai fonction alarme générale (Procedure de test/NOTICE PAGE 19) Essais sur batteries Essais fonction test Essais équipements reliés aux contacts secs 1

DOSSIER D'IDENTITE - Présentation du système

Le S. M. S. I. comprend................................. bouches de déclencheurs manuels

Zones	Bouches	Situation géographique
	1
	2
	3
	4
	5
	6
	7
	8
	9
	10
	11
	12
	13
	14
	15
	16
	17
	18
	19
	20
	21
	22
	23
	24

Conception du S. M. S. I. : L'établissement comprend zones de mise en sécurité, zone d'alarme.

	Zones de mise en sécurité	Lignes de mise en sécurité	Situation géographique	Dispositif Actionné de Sécurité
406 50		1		Porte coupe feu : Exutoire : Autres :
		2		Porte coupe feu : Exutoire : Autres :
406 52				Porte coupe feu : Exutoire : Autres :
				Porte coupe feu : Exutoire : Autres :
				Porte coupe feu : Exutoire : Autres :
				Porte coupe feu : Exutoire : Autres :
				Porte coupe feu : Exutoire : Autres :
				Porte coupe feu : Exutoire : AUTRES :
				Porte coupe feu : Exutoire : AutRES :
				Porte coupe feu : Exutoire : AutRES :
				Porte coupe feu : Exutoire : AutRES :
				Porte coupe feu : Exutoire : AutRES :
				Porte coupe feu : Exutoire : AutRES :

Zone d'alarme

Désignation :

Consignes d'entretien

Des contrôles réguliers de l'installation doivent être exécutés :

• Toutes les semaines :
• test des signalisations du C. M. S.
• Tous les ans :
• test des déclencheurs manuels

Maintenance

L'installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré :

• soit par un technicien qualifié attaché à l'établissement ou à un ensemble d'établissements,
• soit par un professionnel qualifié.

Vérifier le bon état de charge des batteries. Procéder à leur changement si nécessaire.

Important

Ce produit est prévu pour être toujours sous tension.

En cas de coupure volontaire du secteur supérieure à 6 mois, débrancher les batteries. Retirer les fusibles secteur et batteries.

Le tableau sera alors hors service. Ne pas oublier de rebrancher les batteries dès la remise du secteur.

Autonomie des batteries

12 heures + 5 minutes d'alarme générale

• 1 heure de mise en sécurité

L7 legrand®

LEGRAND

SNC au capital de 6 200 000 €

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

05 55 06 87 87 +

délex : 580048 F

télécopier:0555068888
