MODE D'EMPLOI 405 06 LEGRAND

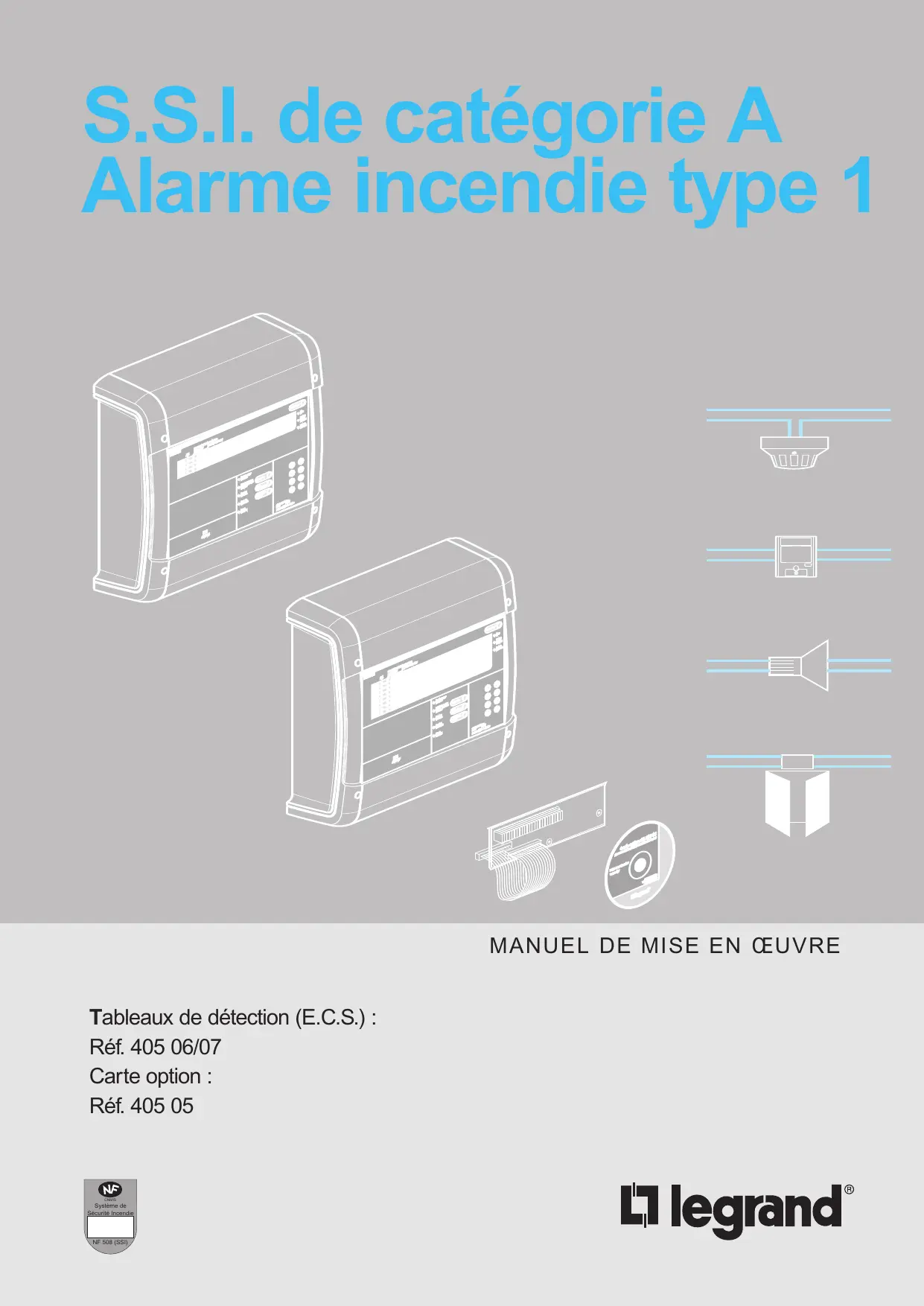

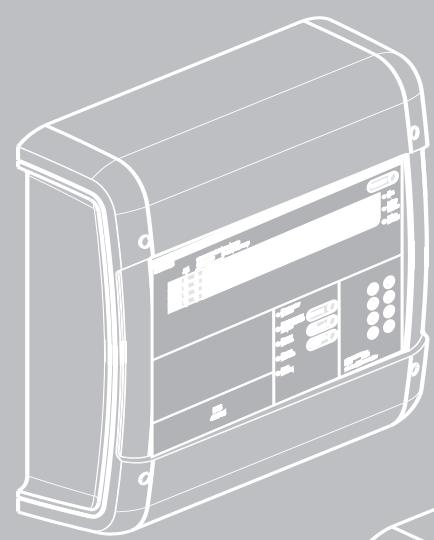

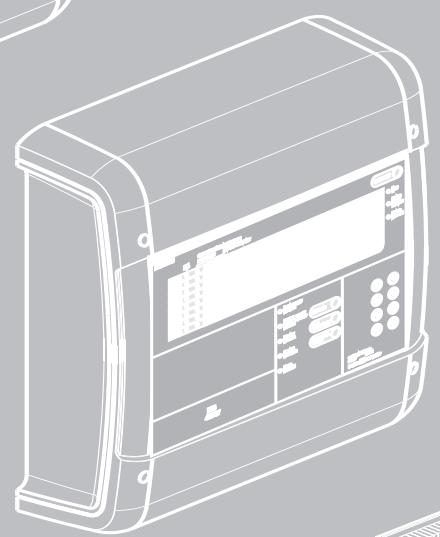

S.S.I. de catégorie A Alarme incendie type 1
MANUEL DE MISE EN ŒUVRE
Tableaux de détection (E.C.S.) : Réf. 405 06/07 Carte option : Réf. 405 05 . LI legrand
A.E.S. : alimentation externe de sécurité B.A.ASS. : bloc autonome d'alarme sonore C.M.S.I. : centralisateur de mise en sécurité incendie D.A. : détecteur automatique D.A.S. : dispositif actionné de sécurité Ensemble des équipements permettant de compartimenter, désenfumer, gérer les issues pour l'évacuation (ex.: trappes de désenfumage, portes coupe-feu.) D.M. : déclencheur manuel D.S. : diffuseur sonore S.D.I. : système de détection incendie Ensemble des appareils nécessaires à la détection automatique d'incendie comprenant obligatoirement : - les détecteurs - l'équipement de contrôle et de signalisation - les déclencheurs manuels Remarque : dans une alarme incendie, la partie équipement de contrôle et de signalisation du S.D.I est incorporée au tableau. E.C.S. : équipement de contrôle et de signalisation Organe conçu pour : - alimenter les détecteurs - transformer le fonctionnement des détecteurs en une signalisation sonore et lumineuse donnée à l'emplacement du tableau et éventuellement exploitable à distance - permettre de déceler et de localiser les incidents qui peuvent nuire au bon fonctionnement du système U.G.A. : unité de gestion d'alarme Sous-ensemble ayant pour mission de collecter les informations en provenance du système de détection (S.D.I.), de les gérer et de déclencher le processus d'alarme. SOMMAIRE
MODE D'EMPLOI Présentation du produit ...... Descriptif du tableau ..... Les différents états du tableau .. INSTALLATION Présentation du système ............... Démontage face avant. ... Mise en place Borniers Câblage des périphériques . Mise en sécurité Les différents contacts. ... Sortie 24 V........... Kit carte option réf. 405 05.. Raccordements
Essais avant mise en service . Programmation MAINTENANCE ......................... 15 MEMENTO INSTALLATION Descriptif de l'installations . Présentation du éléments du système ..... Il Organisation S. D. 1. Lignes du C.M.S.I. ... Organisation du C.M.S.I. Matriçage ........ Verrouillage et retard Essais réalisés ÆR) Consignes de sécurité Ce produit doit être installé par une entreprise spécialisée et dûment qualifiée. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d'incendie. Avant d'effectuer l'installation, lire la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir l'appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par LEGRAND. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires d'origine.
MODE D'EMPLOI - Présentation du produit E.C.S. 4 ou 8 boucles ces 3,3 koh range ir 28 résistances 581 É er bleu 28 résisances 561 TE en -oleu- marion à Ces E.C.S. sont conformes aux normes EN 54-2, EN 54-4, NF S 61-934, NF S 61-935 et NF S 61-936 (certifiés NF). Alimentation : 230 V - 50/60 Hz Autonomie normalisée de 12 h par une batterie réf. 407 49 non livrée Classe Il IP 30 - IK 07 Ces E.C.S conventionnels (équipés de borniers débrochables) permettent de gérer : - des boucles de détection de 32 D.M. ou D.A. max. (sauf pour la référence 406 75 : 1 max.) ; - la mise en/hors service ou en mode test des boucles de détection ; - (matriçage des lignes de C.M.S.I. possible sur le C.M.S.I. externe) ; - des contacts 48 V./- : un contact NO/NF d'alarme feu, un contact NO/NF de dérangement. Une carte option réf. 405 05 peut leur être raccordée (voir en bas de page). Le tableau suivant indique les caractéristiques spécifiques de chacune des deux références : Réf. 405 06 Réf. 405 07 - 4 boucles de détection - une sortie 24 V- - une sortie synthèse : 5 tableaux de - 8 boucles de détection - une sortie 24 V- - une entrée ‘A.E.S.” externe utilisable synthèse Mosaic max. (réf. 406 80) pour augmenter la capacité du système en tableaux de synthèse - une sortie synthèse : 5 tableaux de synthèse Mosaic max. (réf. 406 80) ou 10 tableaux de synthèse Mosaic max. (réf. 406 80) en raccordant une A.E.S. externe à l'entrée ‘A.E.S.” Carte option Cette carte option livrée avec un cd-rom est équipée : - d'une sortie imprimante (connecteur CENTRONICS) pour l'impression d'évènements horodatés ; - d'une sortie modem PC (connecteur RS 232) pour sa propre configuration et la transmission des évènements ; - de 8 relais RTC. Réf. 405 05

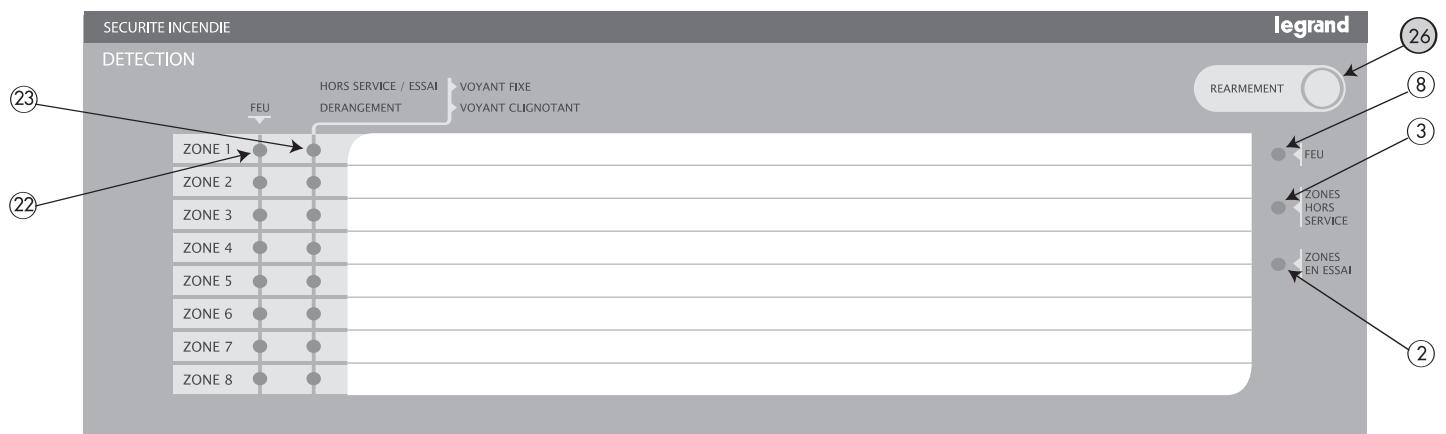

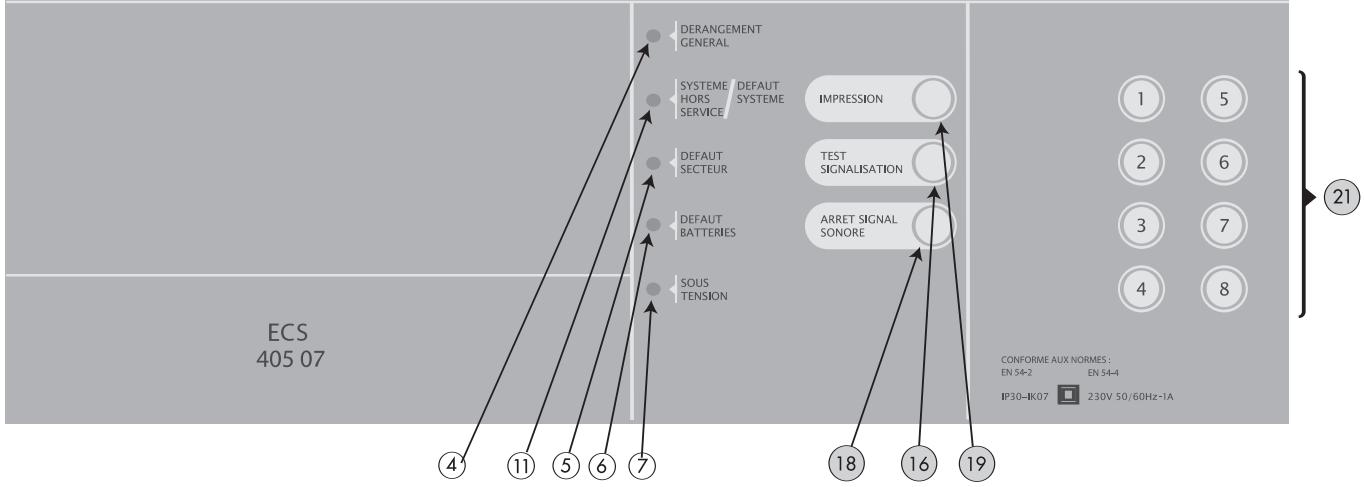

MODE D'EMPLOI - Descriptif du tableau (exemple du 8 zones) TEINCENO legrand DETECTION @ Voyant "ZONES EN ESSAI" @ Voyant "ZONES HORS SERVICE" @ Voyant "DERANGEMENT GENERAL" . -Indique qu'au moins une zone de détection est en ESSAI. -Indique qu'au moins une zone de détection est mise Hors Service. Indique qu'au moins un des dérangements suivants est en cours : Dérangement boucle, Défaut secteur ou batterie, Défaut système. © Voyant "DEFAUT SECTEUR" Voyant “DEFAUT BATTERIES" @ Voyant "SOUS TENSION". Voyant “FEU” @ Voyant “SYSTEME HORS SERVICE" Indique qu'il y a eu une défaillance même momentanée du tableau, s'ac- l'DEFAUT SYSTEME" quitte, secteur présent et si le défaut a disparu, par la composition du code de niveau 2 (2222 ou 2223) suivie d'un appui sur la touche "TEST SIGNALISATIONS". Signale que le secteur est en défaut sur le tableau. .… Signale un défaut batterie du tableau. Allumé, indique que le S.D.I. est alimenté (par secteur ou batterie). Indique qu'au moins une boucle est en feu, s'éteint après le réarmement. Touche "TEST SIGNALISATION" Permet de tester tous les voyants et le signal sonore du tableau. Permet d'acquitter le voyant “DEFAUT SYSTEME" après disparition du défaut et composition du code de niveau 2 (2222 ou 2223). Touche "ARRET SIGNAL SONORE" @ Touches "1 À 8". @ Voyants "FEU" @ Voyants "DERANGEMENT" Clignotants, indiquent que la boucle correspondante est en dérangement. ou "HORS SERVICE / ESSAI Allumés, indiquent que la boucle correspondante est Hors Service ou en Essai. Permet d'arrêter le signal sonore du tableau. Permettent l'accès aux fonctions de niveau 2. Signalent que la boucle correspondante a été activée (détection d'un feu). @) Touche "REARMEMENT".. Permet de réarmer les boucles de détection après composition du code de niveau 2 (2222 ou 2223).
MODE D'EMPLOI - Les différents états du tableau

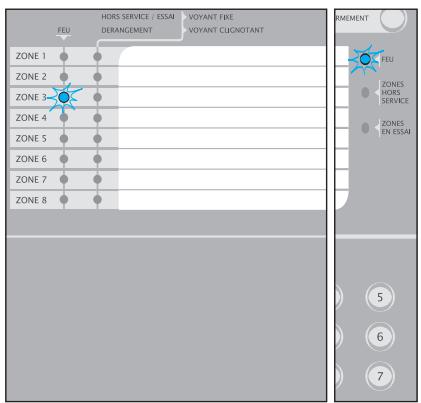

Etat de veille générale Définition, situation du système Le tableau est opérationnel, il assure la veille du bâtiment. Le voyant vert “SOUS TENSION” © est allumé en fixe. Les autres voyants ne sont pas allumés. Aucun signal sonore. Etat de feu Définition, situation du système Le voyant rouge “FEU” @) est allumé. Le voyant rouge “FEU” @ de la boucle activée est allumé. Le tableau émet un signal sonore. legrand Après retour à son état normal du D.M. ou du D.A., composer le code de niveau 2 (2222 ou 2223) puis réarmer le tableau en appuyant sur la touche Ces ©

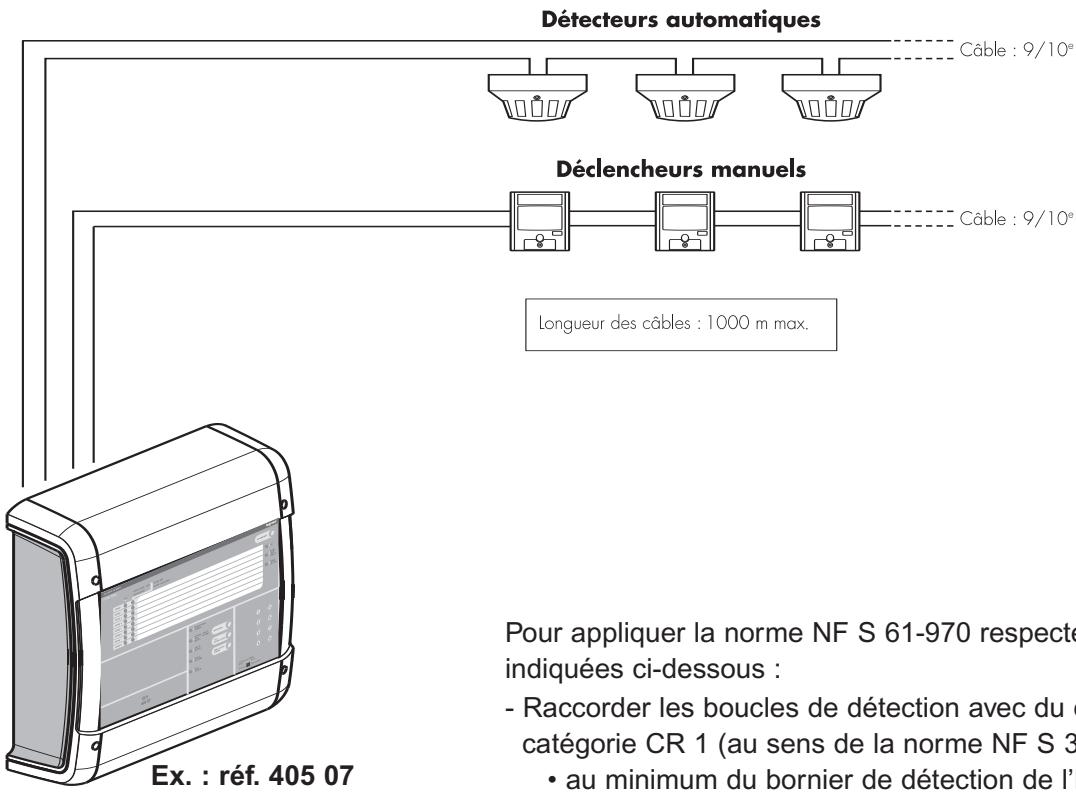

INSTALLATION - Présentation du système
Détecteurs automatiques Gr 7 7 Déclencheurs manuels âble : 9/10° | en Longueur des câbles : 1000 m max Pour appliquer la norme NF S 61-970 respecter les règles indiquées ci-dessous : - Raccorder les boucles de détection avec du câble de catégorie CR 1 (au sens de la norme NF S 32-070) : Ex. : réf. 405 07 + au minimum du bornier de détection de l'E.C.S. au premier point de détection ; - dans la traversée de zones sans détection automatique, à l'exception des zones indiquées dans la NF S 61-970. Exemples d’exceptions : sanitaires, faux plafonds de moins de 80 cm de hauteur. - Ne pas raccorder sur une même boucle de détection des détecteurs automatiques et des déclencheurs manuels. Réf. 405 06/07 : 4/8 boucles Au maximum : 32 détecteurs automatiques ou déclencheurs manuels par boucle (voir p. 8) Tableau réf. 405 06 Equipement maximum : 128 détecteurs automatiques et/ou déclencheurs manuels répartis sur 4 boucles de détection Tableau réf. 405 07 Equipement maximum : 256 détecteurs automatiques et/ou déclencheurs manuels répartis sur 8 boucles de détection
INSTALLATION - Démontage - Mise en place - Borniers Démontage face avant
1. Dévisser le capot (vis quart de tour), 2. Déposer le capot. 3. Ouvrir le volet
appuyer et tourner. Mise en place Côtes de perçage Fixation Borniers Câblage des connecteurs de boucle Effectuer le câblage des détecteurs ou déclencheurs sur les connecteurs associés. Un connecteur correspond à une boucle de détection. Respecter les polarités de connexion. È = = | 4 D 81] 4 _ Attention : ne pas mélanger sur une même boucle — = des D.A. et des D.M.

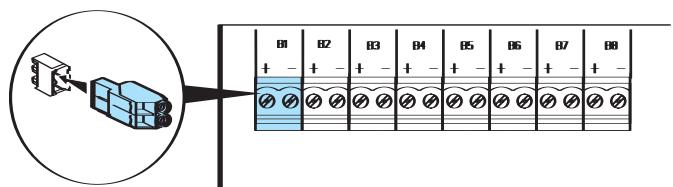

Mise en place des connecteurs de boucle Les connecteurs des lignes de détection sont débrochables pour faciliter le raccordement et les essais.

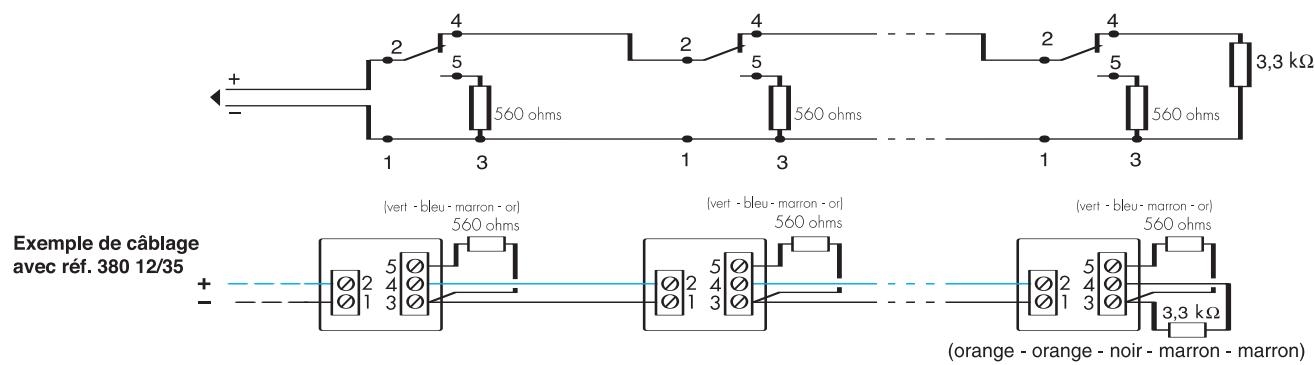

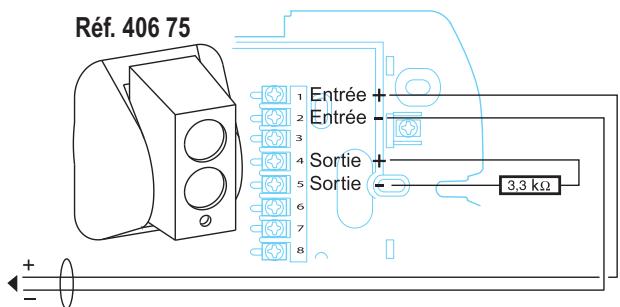

INSTALLATION - Câblage des périphériques Câblage des déclencheurs manuels et des détecteurs automatiques Déclencheurs manuels Réf. 380 12/35/13/75 (T.B.T.S.) Exemple de câblage avec réf. 380 12/35 5[2H + {fer 40 - ———Hofh 310] (orange - orange - noir + marron + marron) Raccorder tous les déclencheurs manuels sur un même câble lorsqu'ils font partie d'une même boucle. Maximum : 32 déclencheurs manuels par boucle. Equiper les déclencheurs manuels d’une résistance de 560 ohms. Une résistance de 3,3 kohms sera placée sur le dernier déclencheur de chaque boucle (ne pas faire de dérivation, ni de câblage en étoile). 38ko Détecteurs automatiques (T.B.T.S.) Réf. 406 71 / 406 72 TG RO Indicateur d'action [ réf. 406 58 [1 » Entré 2 Enrée
[4 Sortie [is Sortie = El « JE) 7
Connecter les détecteurs sur une même ligne lorsqu'ils forment une même boucle de détection. Placer une résistance de 3,3 kohms sur le dernier détecteur de chaque boucle (ne pas faire de dérivation ou de câblage en étoile). Nombre max. par boucle : 32 détecteurs automatiques réf. 406 71/72, 1 détecteur linéaire réf. 406 75 ou 3 détecteurs de flamme réf. 406 73. Défauts éventuels des lignes de détection + Le voyant jaune “DERANGEMENT” @ est allumé. - si la résistance est infinie, le circuit est ouvert, * Les voyants rouges “FEU” @), ‘FEU" vérifier la résistance fin de ligne ; sont allumés. - si la résistance est nulle, il y a court-circuit, - Vérifier qu'aucun D.M. n'est déclenché ; vérifier le câblage et l'implantation des - Vérifier le câblage et l'implantation des résistances ; résistances. - si un détecteur automatique présente un défaut.
Memento installation - Détacher ces pages et les joindre au Dossier d'identité du SSI Système de sécurité incendie Legrand Descriptif de l'installation
Adresse de l'installation : Nom et adresse de l'installateur : Nom et adresse du propriétaire : INFORMATIONS REGLEMENTAIRES RELATIVES AUX E.R.P : Etablissement de catégorie Type ..…......... (Préciser 1ère - 2ème - 3ème - 4ème - 5ème) (Préciser la ou les lettres) Nombre de bâtiments concernés par l'installation : Existence de locaux de sommeil .................................... oui [] NON L'effectif des personnes handicapées est supérieur au seuil fixé par l’article GN8 ....................................... oui] Nonl] Dispositions particulières de la commission de sécurité inscrites au permis de construire concernant l'équipement d'alarme ................................... oui [1 NON [1 VÉRIFICATION DE L'INSTALLATION : — Les essais ont été réalisés par la société :. — Nom de la personne qui a procédé à la vérification : — Date de réalisation des essais — Observations : — Attestation d'essais
Présentation des éléments du système
Référence Désignation Quantité Tableau 40506 JE.C.S. conventionnel type 1 - 4 boucles 40507 JE.C.S. conventionnel type 1 - 8 boucles 406 28 | C.MS.I. conventionnel 406 29 | Extension C.M.S.I. conventionnel Reports d'informations 406 80 | Tableau de synthèse Points de détection 406 58_| Indicateur d'action 406 73_| Détecteur de flamme 406 75 | Détecteur linéaire 380 12_ | D.M. conventionnel rouge à membrane, saillie 380 35 | D.M. conventionnel rouge à membrane, encastré 380 13 | D.M. conventionnel rouge à membrane et indicateur mécanique d'état, saillie 380 75 | D.M. conventionnel étanche 406 71 Détecteur optique de fumée conventionnel 406 72_ | Détecteur de chaleur Diffuseurs sonores 405 30 | B.A.AS. type Sa 405 31 B.A.AS. type Sa + Flash 405 32 _| B.AAS. type SaMe 405 33 | B.A.AS. type SaMe + Flash 415 07 | Diffuseur sonore d'alarme feu - Classe A - Type À 41508 | Diffuseur sonore 2 tons non autonome - Classe B 415 14 | Diffuseur sonore 2 tons non autonome - Classe C 415 43 | Sirène multisons - Classe B Déclencheurs électromagnétiques 406 82 | Déclencheur électromagnétique - boîtier pied de sol 406 86 | Déclencheur électromagnétique - boîtier mural métallique - avec BP 406 91 Bloc-porte pour issue de secours - double vantail 406 92 Bloc-porte pour issue de secours - simple vantail 406 95 | Kit de fermeture Alimentations électriques de sécurité
Conception du S.D.I. : Le S.DI. comprend boucles de détection automatique ere boucles de déclencheurs manuels J KG 7 Situation géographique Zones Boucles
Lignes du C.M.S.I. NP ligne Nom Dispositif actionné de sécurité raccordé OlæmINIo Ulis en
Organisation du S.M.S.I. Zones de mise en sécurité (alarme, compartimentage et désenfumage) Zone d'alarme du C.M.S.I. réf. 406 28 N° Diffuseurs boucles de Numéro sonores détection Nom A ZA associées Zones de compartimentage et de désenfumage NO N° du C.M.S.I. réf. 406 28 lignes boucles de jé détection Z.C./ZEF. | Numéro Nom aocEss associées
Matriçage — r Matricage n° de boucle de détection U.G.A
Exemple : la ligne de mise en sécurité 3 est déclenché par les boucles 3 - 4 et 7. En phase programmation, appeler la ligne 3 puis appuyer sur la touche des boucles 3 - 4 et 7. n° de boucle de détection 1121314156 |71]8 U.G.A
Verrouillage et retard
Verrouillage et retard n° du groupe de verrouillage Retard L 2 3 4 5 6 7 8 9
Exemple : - le groupe de verrouillage 1 comprend les lignes 3 et 6 - les lignes 2 - 7 et 9 sont programmées en mode retard n° du groupe de verrouillage Retard l 2 3 4 5 Q 7 8 9 5 [2 R #[3l v 6 |4
VII Essais réalisés Existence de certificat de conformité des matériels installés *E.C.S.. + CMS... + Détecteur automatique .…. . - Diffuseur sonore non autonome pour alarme générale . - Diffuseur sonore pour alarme générale sélective ...... - Blocs autonomes d’alarme sonore (B.A.A.S.) .......... Contrôle implantation et choix du matériel + ECS. — Implantation — Alimentation - Protection . + CMS. — Implantation — Alimentation - Protection . -+ Détecteurs automatiques — Types de détection en fonction des locaux à surveiller ................... — Implantation des détecteurs .…. — Raccordement électrique .... -+ Déclencheurs manuels — Implantation
— Raccordement électrique .. - Diffuseurs sonores — Implantation — Raccordement électrique ............... + Reports d'informations — Raccordement électrique ...............
- Protections électriques — Implantation — Raccordement électrique ..
- Alimentations Electriques de Sécurité — Implantation — Raccordement électrique .. - Dispositifs Actionnés de Sécurité — Raccordement électrique ............... Essais fonctionnels - Essais boucle de détection automatique (Procédure de test/Notice page 12) — Nombre de boucles testées ............. — Nombre de détecteurs testés .............. - Essais boucle déclencheurs manuels (Procédure de test/Notice page 11) — Nombre de boucles testées ............. - Essai lignes de commande (Procédure de test/Notice du C.M.S.I.) — Nombre de lignes testées ............... - Essai fonction alarme générale (Procédure de test/Notice du C.M.S.I.) .. - Essais source auxiliaire . - Essais sur batteries - Essais fonction test - Essais équipements reliés aux contacts secs . + Corrélation entre zones de détection et lignes de mise en sécurité .......................... OO CO CD O O0 OUtEO

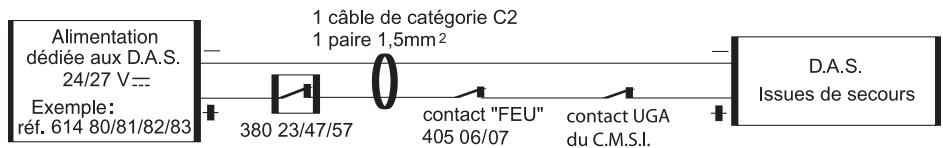

INSTALLATION - Mise en sécurité - Les différents contacts
Mise en sécurité Raccordement au C.M.S.I. externe + Raccorder par deux câbles séparés : ] ot | er | Feu - les bornes A et B du C.M.S.I. externe (réf. 406 28) aux bornes A et B du bornier 4 sofa efee er “CMS/ de l'E.C.S. 1000000 (2X212 - la borne @ du C.M.S.I. externe (réf. 406 28) à la borne - du bornier “SYNTHESE” de l'E.C.S. Gestion des issues de secours 1 câble de catégorie C2 Alimentation 1 paire 1,5mm2 dédiée aux DAS. Î= DAS 24/27 V= a A issues de secours Exemple: A contact"FEU" contact UGA # " réf. 614 80/8182/83]" 380 23147157 405 06/07 duCMS! Les différents contacts
BP FEU BAAS DFF. DFF. CONT. DERANG. |CMSI CMS M sr | sa?) ca ï 2 ÉTEM mr ce vfe ee sefe - sele - sfr € vfe ce fn en ce
d2o ae Contact | Caractéristiques Veille Feu sur boucle Réarmement R R— € R TA 48V ; L T— Contact | Caractéristiques Veille Dérangement Fin dérangement R— c R R— c @ | DERANGEMENT A EN ro € À Automatique L T- T— T- Tableau de synthèse Réf. 406 80 (T.B.T.S.) boss r - s1s2 SYNTHESE IL,
2 câbles 1 paire 9/10€ ou 1,5 mm? de catégorie CR1 au sens de la norme NF C 32-070. Longueur de ligne : 1000 m Association maximum de 5 tableaux de synthèse réf. 406 80 Cas particulier de l’E.C.S. 8 boucles réf. : 405 07 : association de 10 tableaux de synthèse réf. : 406 80 en raccordant une A.EsS. à l'entrée “A.E.S.".

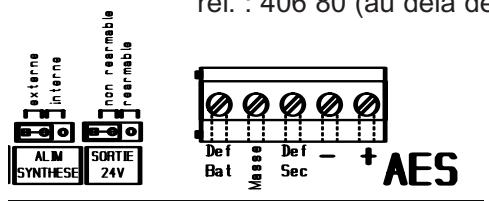

ES EE) PE] INSTALLATION - Sortie 24 V - Carte option - Raccordements
Sortie 24 V 200 mA Mettre le cavalier en position “réarmable” où “non réarmable” en fonction de la configuration de l'installation. Livré en position “non réarmable”. (exemple d'utilisation : position “réarmable” en cas de raccordement d’un détecteur linéaire réf. 406 74) Carte option réf. 405 05 Voir notice dédiée. Raccordements Raccordement d’une alimentation externe (uniquement pour réf. 405 07) Le raccordement d'une alimentation externe permet d'alimenter des tableaux de synthèse réf. : 406 80 (au delà de 5 et jusqu'à 10). Dans ce cas, positionner le cavalier de ALIM SYNTHESE” sur “externe” selon le cas. @ 20Q @ Les “défaut batterie” et “défaut secteur” de l'alimentation externe ne jet A i + ÂES sont pas surveillés. Ne pas raccorder ces borniers. Bet ÿ Sec Raccorder l'A.E.S. sur “A.E.S.”. En cas de non raccordement d’une alimentation externe, positionner le cavalier sur “interne”. Raccordement batteries (T.B.T.S.)
Raccordement secteur (B.T.) AD À IMPORTANT : Connecter la batterie et mettre le secteur en phase finale de l'installation. L'installation doit être réalisée conformément aux exigences Fusible secteur T2AH2S0V de la norme NF C 15-100.
- Alimentation secteur 230 V 50/60 Hz + Câble : 1,5 mm? - Circuit indépendant Laisser charger la batterie pendant 30 heures. cf. catalogue général Legrand + Parafoudre de protection : - Dispositif de protection par disjoncteur bipolaire 3 A
MISE EN SERVICE - Essais avant mise en service
Mise sous tension Manipulations Vérifications Incidents éventuels Mettre le tableau sous Le voyant vert “SOUS TENSION” @ * Le voyant vert “SOUS TENSION” ® du tableau ne tension. du tableau s'allume. s'allume pas. . Vérifier le fusible secteur (voir page précédente). + Les voyants “DÉFAUT BATTERIES" ® et “DÉRANGEMENT GÉNÉRAL’ ® s’allument et le tableau émet un signal sonore : Batterie réf. 407 49 déconnectée, mesurer sa tension : + si tension < 10 V, remplacer la batterie. nm + si 10 V < tension < 12 V laisser charger la batterie. _. - si tension > 12 V, contacter le Service Relations Pro Legrand. RS + Les voyants “DÉFAUT SECTEUR" ® et “DÉRANGEMENT D Eu GÉNÉRAL" ® s’allument et le tableau émet un signal ET sonore: Jéce. - vérifier l'alimentation secteur Es - vérifier l'état du fusible secteur vu + Le voyant jaune *DERANGEMENT" @ clignote et le tableau émet un signal sonore : vérifier les raccordements sur la boucle incriminée. + Le voyant rouge “FEU” @ s'allume, le tableau émet un signal sonore discontinu vérifier que les déclencheurs manuels et détecteurs automatiques de la boucle incriminée sont dans leur état de veille. + Les voyants *DEFAUT SYSTEME / SYSTEME HORS SERVICE" © et "DERANGEMENT GENERAL" @ sont allumés : Composer le code de niveau 2 (2222 ou 2223) puis appuyer sur la touche “TEST SIGNALISATION" ®. Contacter ensuite En cas de changement de batterie : le Service Relations Pro Legrand. laisser charger la batterie pendant 30 heures. Essai fonction test Manipulations Vérifications Incidents éventuels Le tableau est en veille (seul le voyant Tous les voyants s’allument et le tableau émet | Si au moins un voyant ne s'allume pas ou si le vert est allumé et pas de signal sonore). un signal sonore pendant 3 s. tableau n’émet pas de signal sonore, contacter Appuyer sur la touche “TEST SIGNALISATIONS" le Service Relations Pro Legrand.
Essai boucles déclencheurs manuels (tableau en veille, hors dérangement) Manipulations
ications Incidents éventuels Composer le code de maintenance 2223 puis le numéro de la boucle à passer en essai sur les touches "1 À 8" @
Les voyants ‘HS - TEST” @ de la boucle mise en essai. et "ZONES EN ESSAI" (2) s'allument. Actionner un déclencheur manuel de la boucle] en essai et le réarmer immédiatement. Les voyants rouges “FEU” (®) et @ de la boucle concernée s'allument pendant quelques secondes. Le tableau émet un signal sonore pendant cette même durée. + Les voyants rouges “FEU” (@) et @ de la boucle concernée ne s'allument pas - vérifier le branchement du déclencheur manuel actionné - appuyer sur la touche “TEST SIGNALISATIONS" ® pour vérifier le bon état des voyants rouges. + Le voyant "DERANGEMENT" @ clignote et le voyant "DERANGEMENT GENERAL" @) s'allume. Vérifier le raccordement des déclencheurs manuels : bornes 1-2 et 3-4 inversées. Le réarmement de la boucle s'effectue de façon automatique. Les voyants rouges “FEU” (®) et @ de la boucle concernée sont éteints. Le tableau n'émet plus de signal sonore. + Les voyants rouges “FEU” (@) et @ de la boucle concernée ne s'éteignent pas. Vérifier que le D.M. est en position normale. Répéter cette opération pour chaque déclenchi eur manuel de la boucle en essai A l'issue des essais : Recomposer le code de 1 maintenance 2223 puis le numéro de la boucle à passer en fonctionnement normal sur les touches "A8" ®.
Le voyant "ZONES EN ESSAI" @ s'éteint. Essai boucles d étection automatique (tableau en veille, hors dérangement) Manipulations Vérifications Incidents éventuels Composer le code de maintenance 2223 puis ù le numéro de la boucle à passer en essai sur les touches "1 À 8" @ Les voyants ‘HS - TEST” @ de la boucle mise en essai et "ZONES EN ESSAI" () s'allument. Mettre brièvement la perche d'essai sur un détecteur automatique (D.A.), puis attendre quelques secondes. — + Le voyant rouge du détecteur s'allume. Une remise en veille automatique s'effectue après disparition des conditions de feu. + Les voyants rouges “FEU” ® et @ de la boucle concernée s'allument pendant quelques secondes. Le tableau émet un signal sonore pendant cette même durée. Le voyant rouge du détecteur ne s'allume pas. Vérifier le fonctionnement du détecteur et sa liaison avec le tableau. Le réarmement de la boucle s'effectue de façon automatique Les voyants rouges “FEU” (@) et @ de la boucle concernée sont éteints. Le tableau n'émet plus le signal sonore + Les voyants rouges “FEU” @) et @ de la boucle concernée ne s'éteignent pas. Vérifier que la condition de feu a disparu. Répéter cette opération pour chaque détecteur automatique de la boucle en essai.
MISE EN SERVICE - Essais avant mise en service (ue) Manipulations Vérifications Incidents éventuels A l'issue des essais : Recomposer le code de 1 maintenance 2223 puis le numéro de la boucle à
passer en fonctionnement ? normal sur les touches a "A8" @. Le voyant "ZONES EN ESSAI" @ s'éteint. Essai sur batterie Manipulations Vérifications Incidents éventuels Couper l'alimentation secteur. Les voyants "DÉRANGEMENT GÉNÉRAL" ®, “DÉFAUT SECTEUR" © et “SOUS-TENSION" ® sont allumés: Le tableau émet un signal sonore + Le voyant vert “SOUS TENSION” @ est éteint - vérifier le raccordement de la batterie. - la batterie est insuffisamment chargée. + Le voyant “DÉFAUT BATTERIE" © est allumé : - la batterie de l'E.C.S est insuffisamment chargée. - changer la batterie si la charge de 30 h a été respectée Remettre l'appareil sous tension: Appuyer sur la touche “ARRET SIGNAL SONORE" ®. Le tableau n'émet plus de signal sonore. Remettre l'appareil sous tension. Le voyant vert “SOUS TENSION” ® est allumé. Les voyants jaunes “DÉFAUT SECTEUR" ® et *DERANGEMENT GENERAL" © s'éteignent.

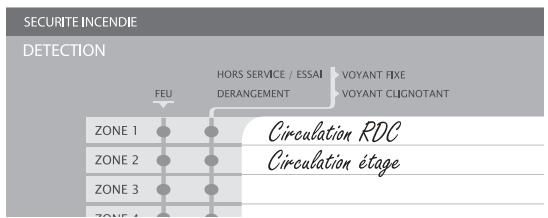

1 - Procéder au repérage des boucles de détection
Exemple de repérage : Creuhation RDC Creubabin étage
2 - Instruire le dossier d’identité (pages centrales | à VIII à détacher)
3 - Remonter le tableau
1. Rabattre le volet. 2. Remettre le capot en place 3. Revisser le capot.
Consignes de vérification Des contrôles réguliers de l'installation doivent être exécutés de manière obligatoire. Conformément à la norme NF S 61-933, ces opérations de vérification doivent être effectuées en l'absence de la source normal-remplacement. - Tous les jours : - test des signalisations sonores et visuelles du tableau (par appui sur la touche “TEST SIGNALISATIONS” (). - Tous les ans : - essai fonctionnel de chaque détecteur automatique et déclencheur manuel. IMPORTANT Ce produit est prévu pour être toujours sous tension. En cas de coupure volontaire du secteur supérieure à 6 mois, débrancher les batteries. Retirer le fusible secteur et déconnecter la batterie. Le tableau sera alors hors service. Ne pas oublier de rebrancher la batterie dès la remise du secteur.
CHARGE DE LA BATTERIE
30 heures impérativement Maintenance L'installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré : - soit par un technicien qualifié attaché à l'établissement ou à un ensemble d'établissements ; - soit par un professionnel qualifié. Les systèmes d'alarme de type 1 doivent toujours faire l’objet d'un contrat d'entretien comme le prévoit l'article MS 58 (paragraphe 3) du règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public. Tous les 4 ans : - reconditionnement de l'ensemble des détecteurs en usine ; - changement de la batterie. ATTENTION : Remplacer la batterie par une batterie de même type uniquement et mettre au rebut la batterie usagée conformément aux instructions de recyclage en vigueur.
