406 22 - Alarme incendie LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type d'alarme incendie	Type 1
Catégorie SSI	Catégorie B
Alimentation secteur	230 V~ / 50-60 Hz
Nombre de zones adressables	64 zones
Boucles de détection (standard)	4 boucles
Boucles de détection (max)	8 boucles (avec cartes réf. 406 93)
Points de détection maximum	256 points
Adresses par boucle (max)	32 adresses
Lignes de mise en sécurité	2 lignes a rupture de tension
Contact alarme generale	1 contact NF
Contacts alarme feu	2 contacts (1 NF + 1 NO/NF)
Tension contacts de sortie	48 V~/= - 1 A max
Sortie 24 V auxiliaire	0,1 A (2 detecteurs lineaires max)
Interface imprimante	Port DB25 (Centronics)
Interface report	RS 232
Batteries (non fournies)	Ref. 407 49 + Ref. 407 50
Normes	EN 54-2, EN 54-4, NF S 61-934, NF S 61-935, NF S 61-936
Certification	NF (CNPP)
Cle memoire	Amovible et duplicable

FOIRE AUX QUESTIONS - 406 22 LEGRAND

À quel type de bâtiment est destiné le LEGRAND 406 22 ?

Le tableau 406 22 est un ECS (Equipement de Contrôle et de Signalisation) avec CMSI intégré, classé alarme incendie de type 1. Il est destiné aux établissements recevant du public (ERP) et aux immeubles de grande hauteur (IGH) nécessitant un SSI de catégorie B. Sa capacité adressable de 64 zones en fait un produit adapté aux bâtiments de taille moyenne à grande.

Combien de détecteurs peut-on raccorder au tableau LEGRAND 406 22 ?

Le tableau 406 22 gère jusqu'à 256 points de détection au total. Il dispose de 4 boucles de détection en configuration standard, chaque boucle acceptant jusqu'à 32 adresses (détecteurs automatiques, déclencheurs manuels ou interfaces conventionnelles).

Comment étendre la capacité du tableau 406 22 au-delà de 4 boucles ?

Il est possible d'ajouter des cartes 2 boucles supplémentaires (réf. 406 93) pour passer de 4 à 8 boucles de détection. Cela permet de doubler le nombre de points raccordables tout en restant dans la même armoire.

Quelles batteries sont compatibles avec le LEGRAND 406 22 ?

Le tableau nécessite deux batteries distinctes : la réf. 407 49 et la réf. 407 50, toutes deux vendues séparément. Ces batteries assurent l'autonomie de l'installation en cas de coupure secteur, conformément aux exigences de la norme NF S 61-934.

Quels détecteurs et déclencheurs sont compatibles avec ce tableau ?

Le 406 22 fonctionne avec les déclencheurs manuels adressables réf. 380 64 et 380 74, ainsi qu'avec les détecteurs optiques et thermiques adressables réf. 406 69 et 406 70. Des interfaces conventionnelles adressables peuvent également être intégrées sur chaque boucle.

Comment fonctionne l'alarme restreinte sur le LEGRAND 406 22 ?

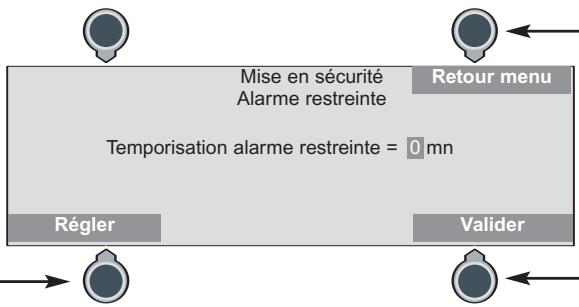

L'alarme restreinte est une période programmable de 0 à 5 minutes entre la détection d'un feu et le déclenchement de l'alarme générale (diffuseurs sonores). Pendant ce délai, seuls les agents de sécurité sont alertés, ce qui permet de vérifier l'alerte avant d'évacuer le bâtiment.

Le tableau 406 22 peut-il commander des portes coupe-feu ?

Oui, le tableau dispose de 2 lignes de mise en sécurité à rupture de tension permettant le pilotage de dispositifs actionnés de sécurité comme des portes coupe-feu ou des clapets. Ces sorties fonctionnent par rupture de courant, ce qui garantit la commande même en cas de défaut d'alimentation.

Comment raccorder une imprimante au tableau LEGRAND 406 22 ?

Le tableau est équipé d'une sortie DB25 compatible imprimantes Centronics (matricielles ou jet d'encre). Il suffit de connecter une imprimante compatible pour imprimer les tableaux récapitulatifs de l'installation et l'historique des événements à la demande ou en temps réel.

Que faire si le voyant Dérangement s'allume sur le tableau 406 22 ?

Un voyant Dérangement indique une anomalie sur l'installation : rupture de boucle, court-circuit, défaut batterie ou défaut secteur. Consultez l'écran du tableau pour identifier le point ou la zone en défaut, puis vérifiez le câblage de la boucle concernée et l'état des batteries (réf. 407 49 et 407 50).

Le LEGRAND 406 22 est-il encore disponible à la vente ?

Le tableau 406 22 (réf. 040622) est un produit arrêté par Legrand. Pour une installation neuve, il convient de se rapprocher de Legrand ou d'un distributeur pour identifier le tableau adressable de remplacement actuel. Pour les installations existantes, des pièces détachées peuvent encore être disponibles via des revendeurs spécialisés.

Quelles normes et certifications couvre le LEGRAND 406 22 ?

Le tableau 406 22 est certifié NF (CNPP) et est conforme aux normes européennes EN 54-2 et EN 54-4 (ECS), ainsi qu'aux normes françaises NF S 61-934, NF S 61-935 et NF S 61-936 qui régissent les systèmes de sécurité incendie en France.

Comment accéder à l'historique des événements sur le 406 22 ?

Le tableau 406 22 enregistre automatiquement tous les événements (alarmes, dérangements, tests). L'historique est consultable directement sur le panneau de commande via le menu dédié, et peut être imprimé via la sortie imprimante Centronics (DB25). Un code d'accès personnalisable protège les menus de configuration.

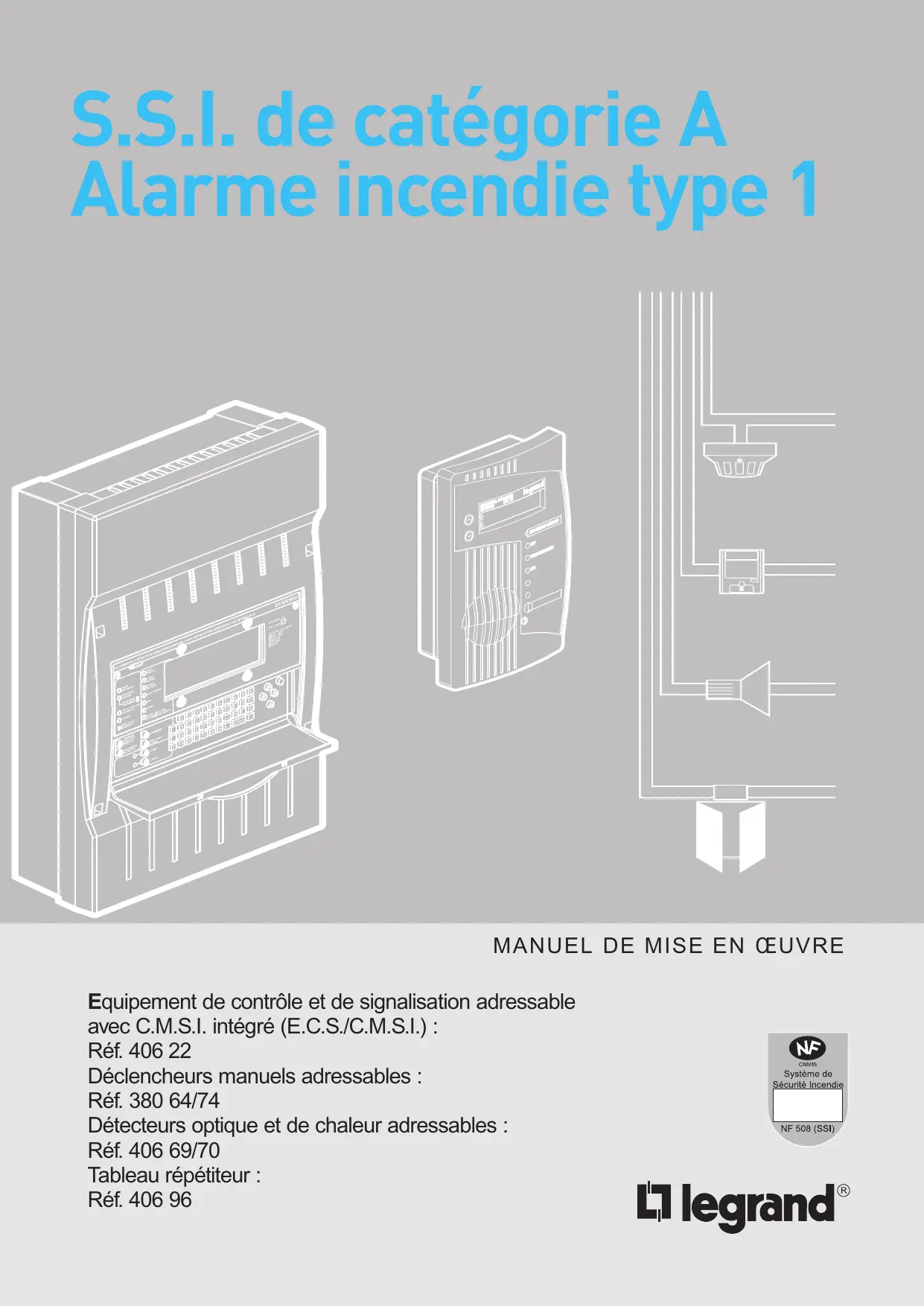

MODE D'EMPLOI 406 22 LEGRAND

S.S.I. de catégorie A Alarme incendie type 1

MANUEL DE MISE EN ŒUVRE

Equipement de contrôle et de signalisation adressable

avec C.M.S.I. intégré (E.C.S./C.M.S.I.) :

Réf. 406 22

Déclencheurs manuels adressables :

Réf. 380 64/74

Détecteurs optique et de chaleur adressables :

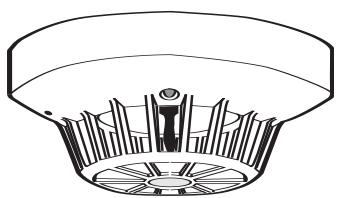

Réf. 406 69/70

Tableau répétiteur :

Réf. 406 96

Sommaire 2

Lexique 3

Présentation

E.C.S. adressable 4

Accessoires livrés avec l'E.C.S. 5

Description de la face avant de l'E.C.S. :

- Signalisation lumineuse 6

- Ecran 7

- Clavier et navigateur ...... 7

Organisation du système :

- Schéma de principe d'un système avec l' E.C.S. adressable 8-9

Installation

Adressage :

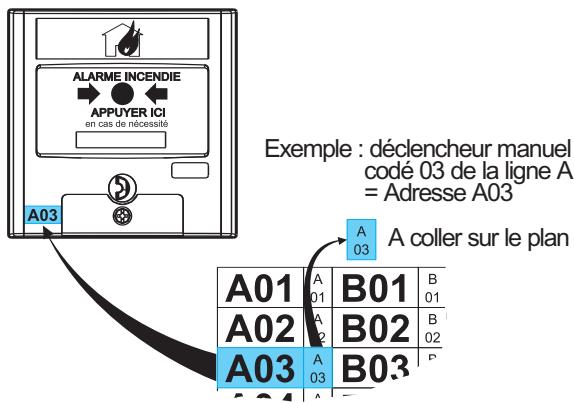

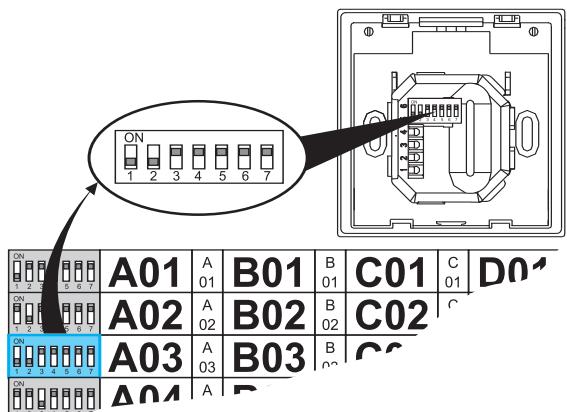

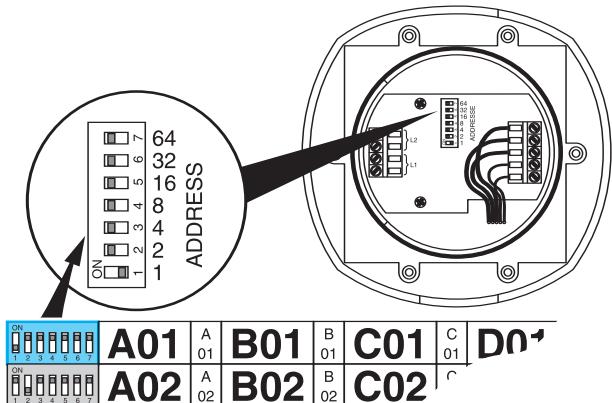

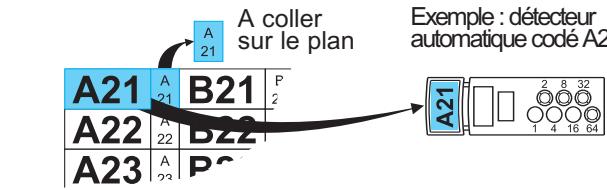

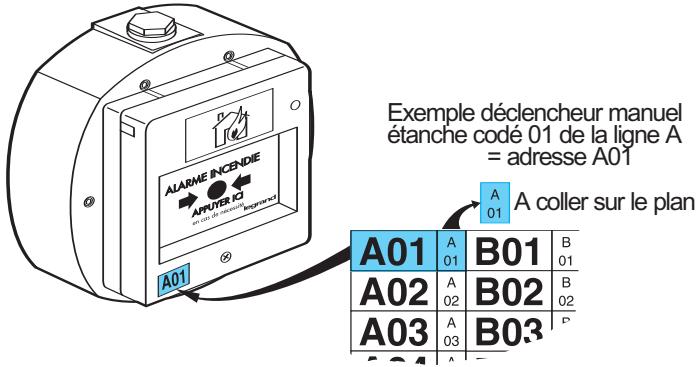

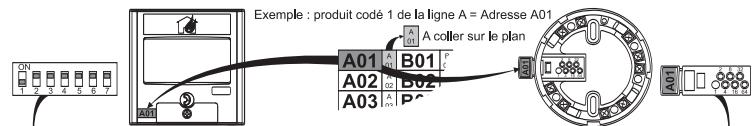

Adresser et repérer chaque point de détection .. 10

Représentation de la planche d'adressage ... 11

Mise en place de l'E.C.S. :

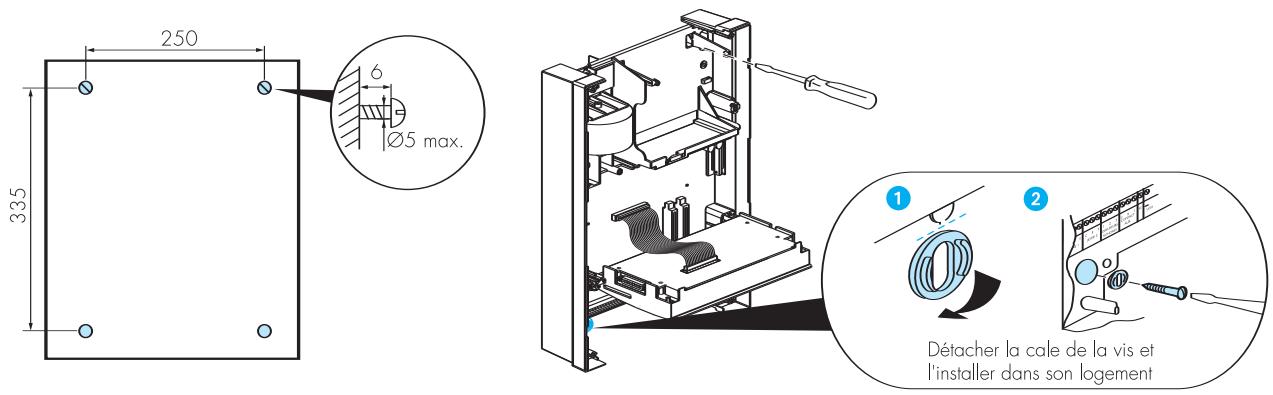

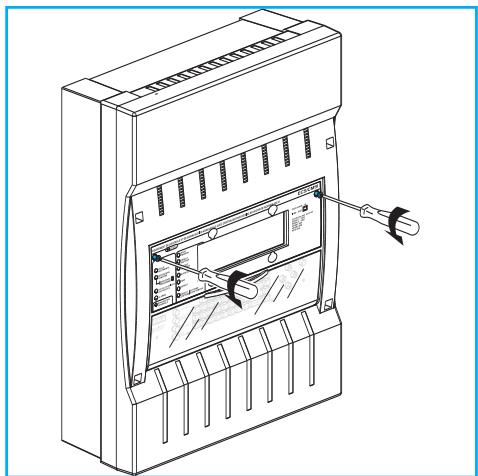

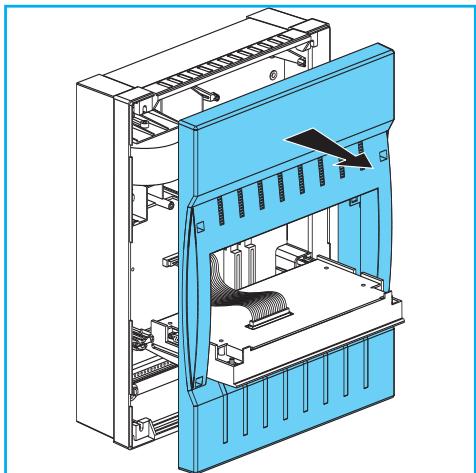

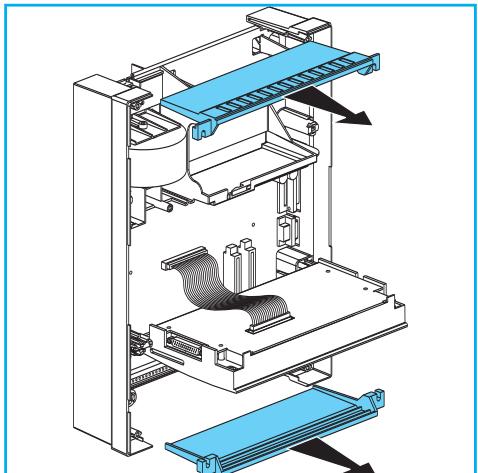

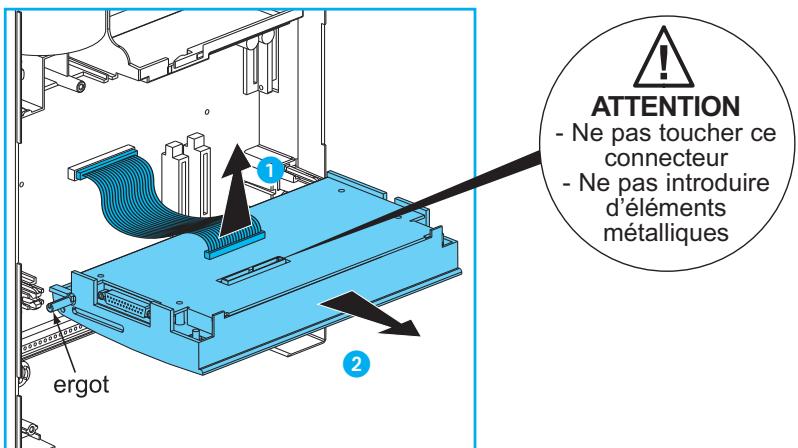

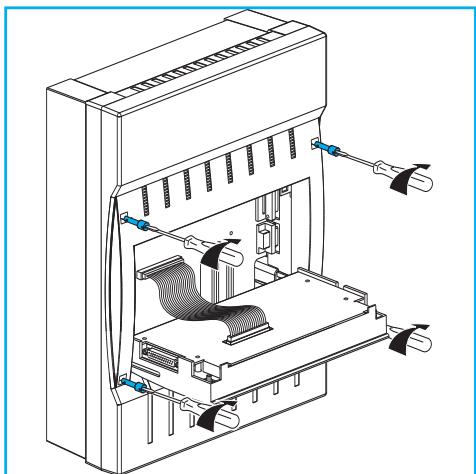

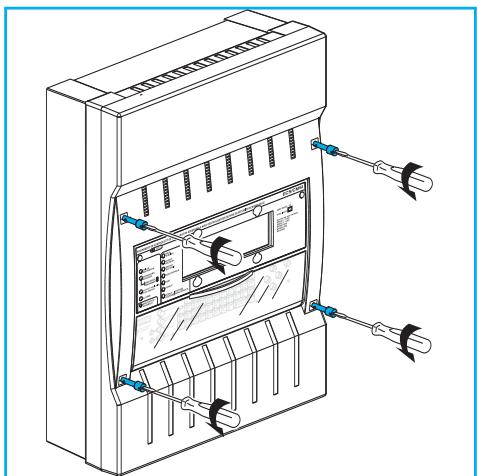

- Démontage face avant de l'E.C.S. 12

- Fixation de l'E.C.S. 13

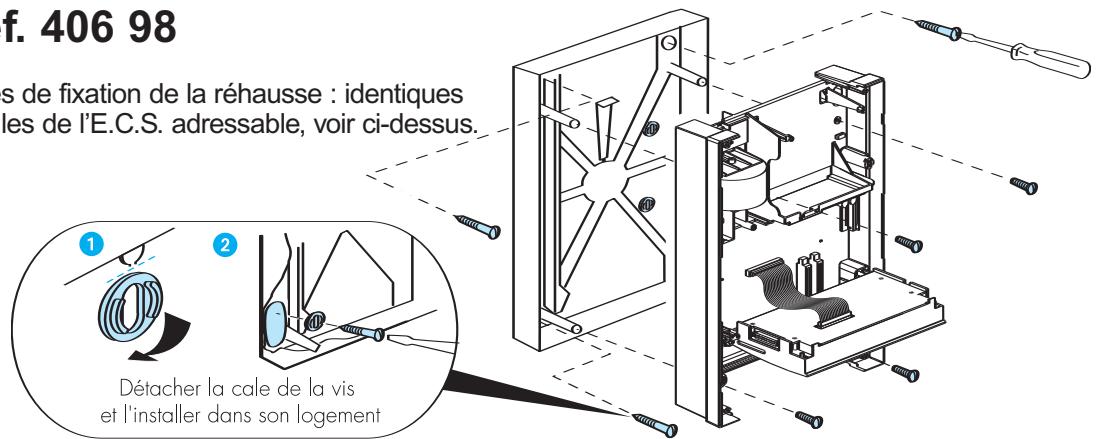

- Montage de l'E.C.S.avec réhausse 406 98 ..... 13

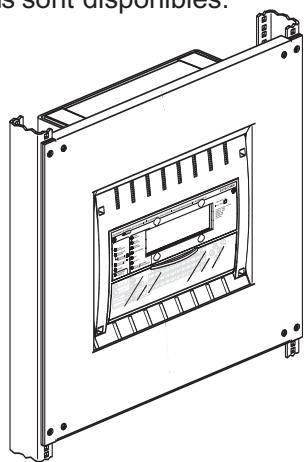

- Montage de l'E.C.S. dans une baie 19" ..... 13

Raccordement des périphériques :

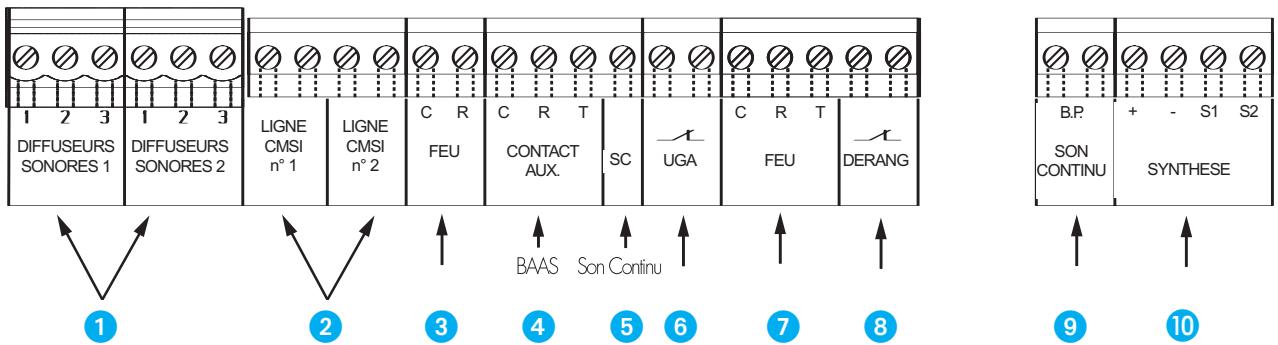

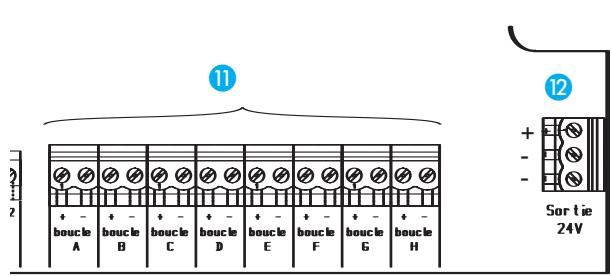

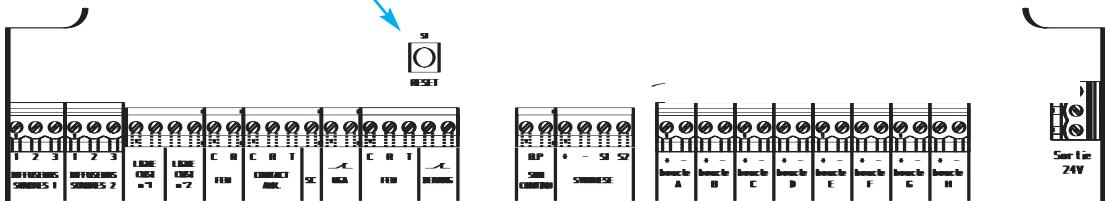

- Description des borniers 14

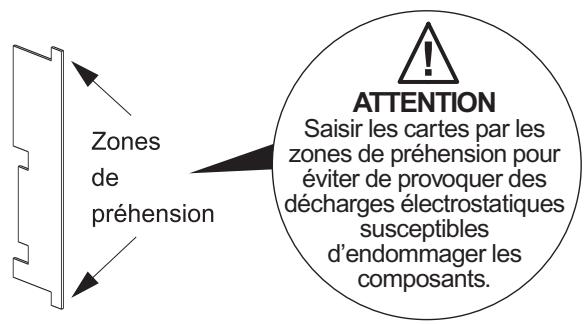

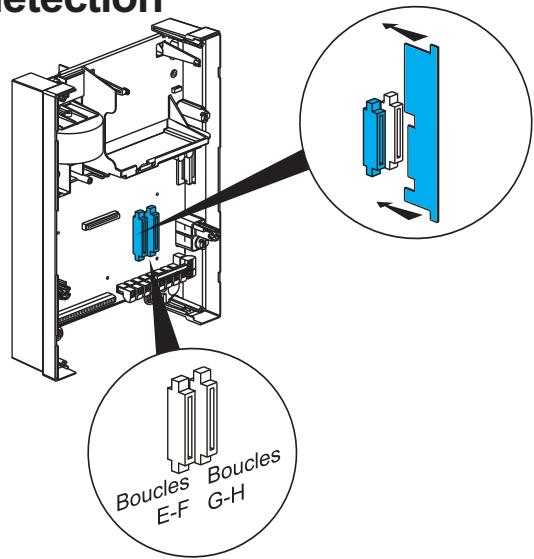

- Installation des cartes boucles de détection .. 15

- Capacité du système 15

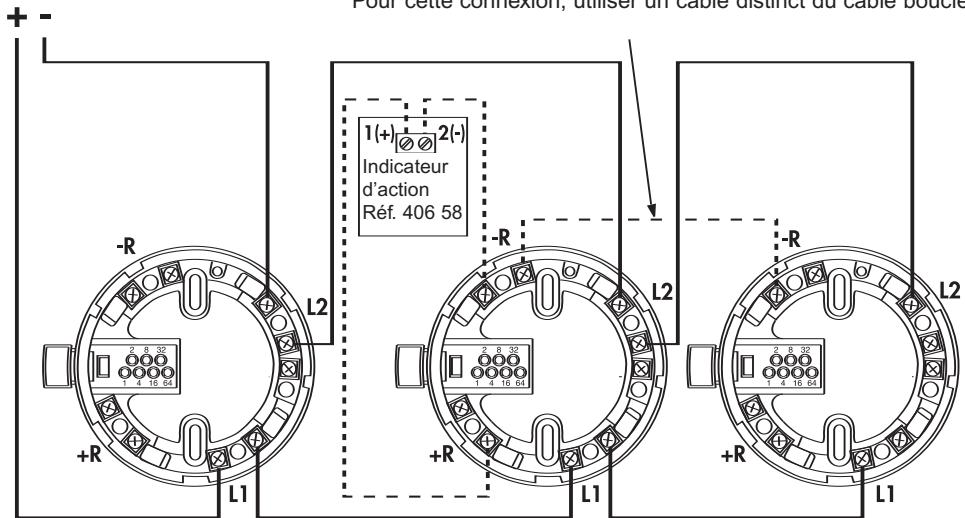

- Câblage des boucles de détection Détecteurs 406 69/70 .... 16 Déclencheur manuel 380 64 .... 18 Déclencheur manuel étanche 380 75... 20 Interface conventionnelle 407 29 .... 20 Détecteurs conventionnels.... 20 Déclencheurs manuels conventionnels 20

- B.A.A.S. 20

- Diffuseurs sonores .... 20

- Ventouses 20

- Alimentation Electrique de Sécurité ...... 20

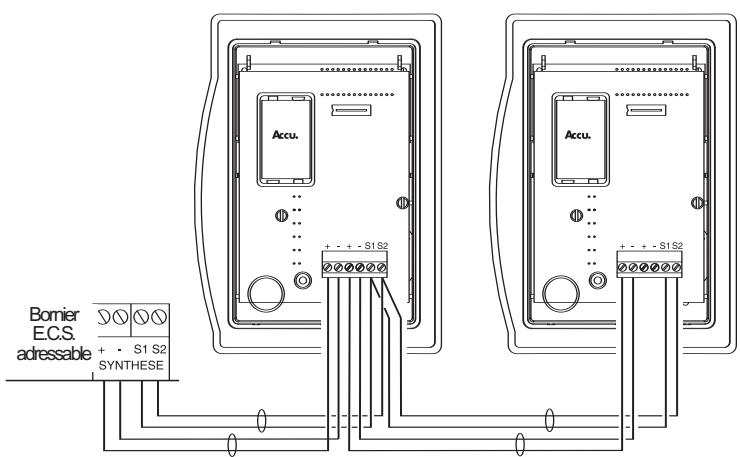

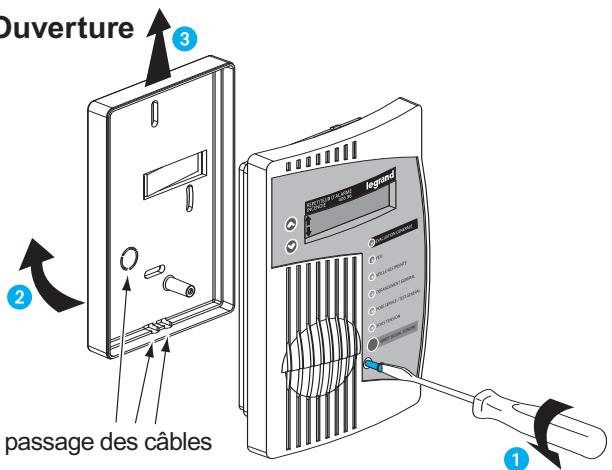

- Report d'informations : Tableau report d'informations ..... 21 Tableau de synthèse ..... 23 Indicateur d'action ..... 23

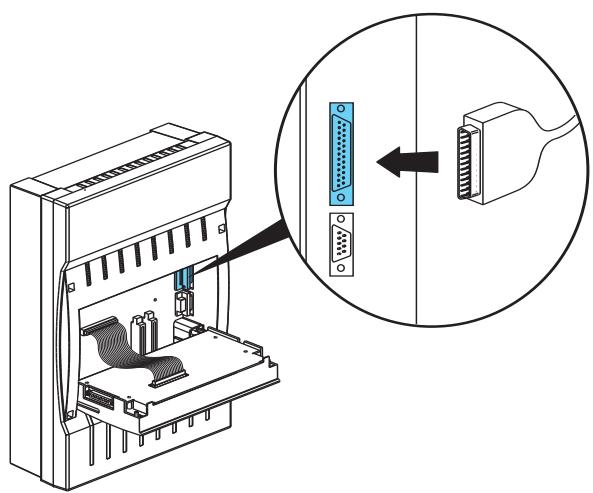

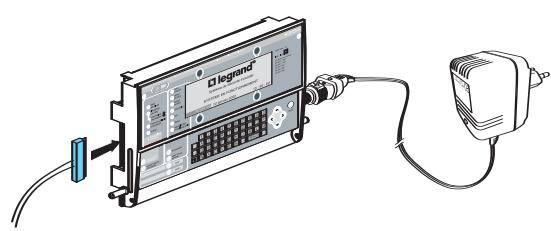

- Imprimante 23

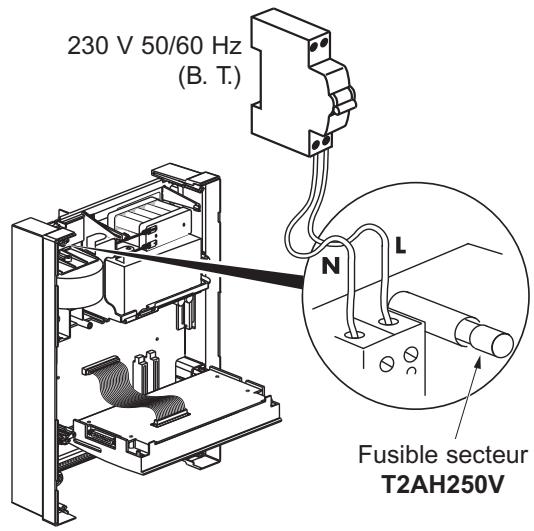

Raccordement des alimentation ...... 24

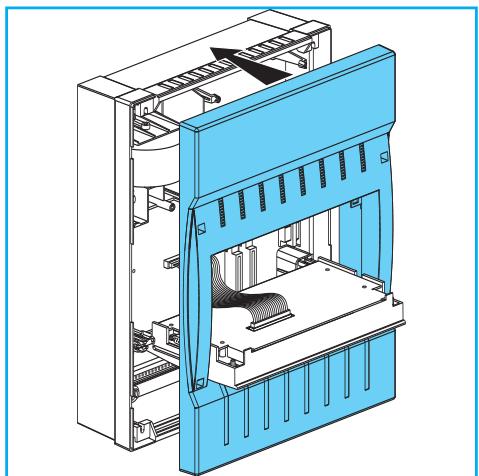

Remontage de l'E.C.S. 25

Contrôle de l'installation 26

Configuration

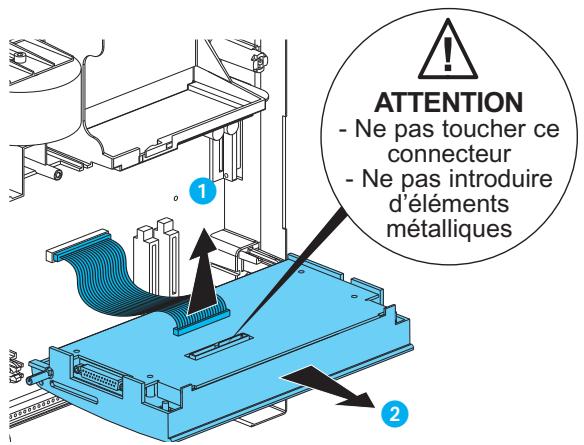

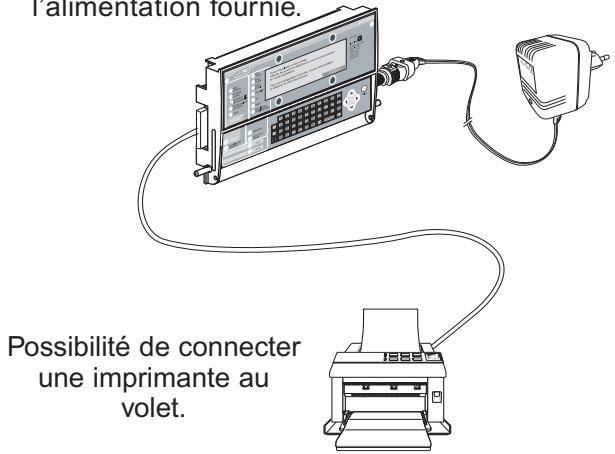

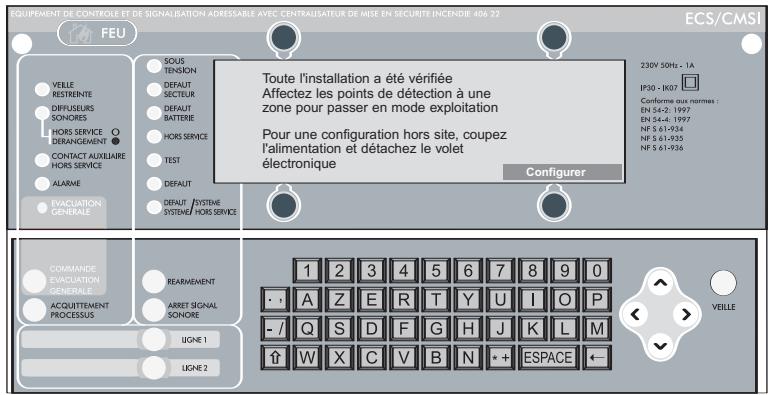

Préparation 28

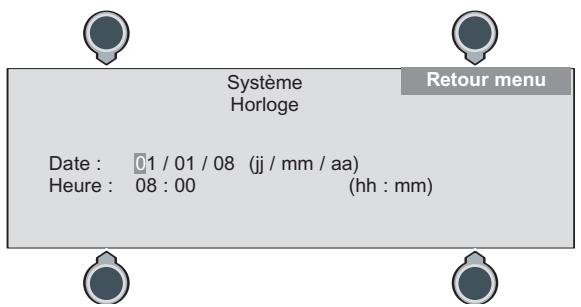

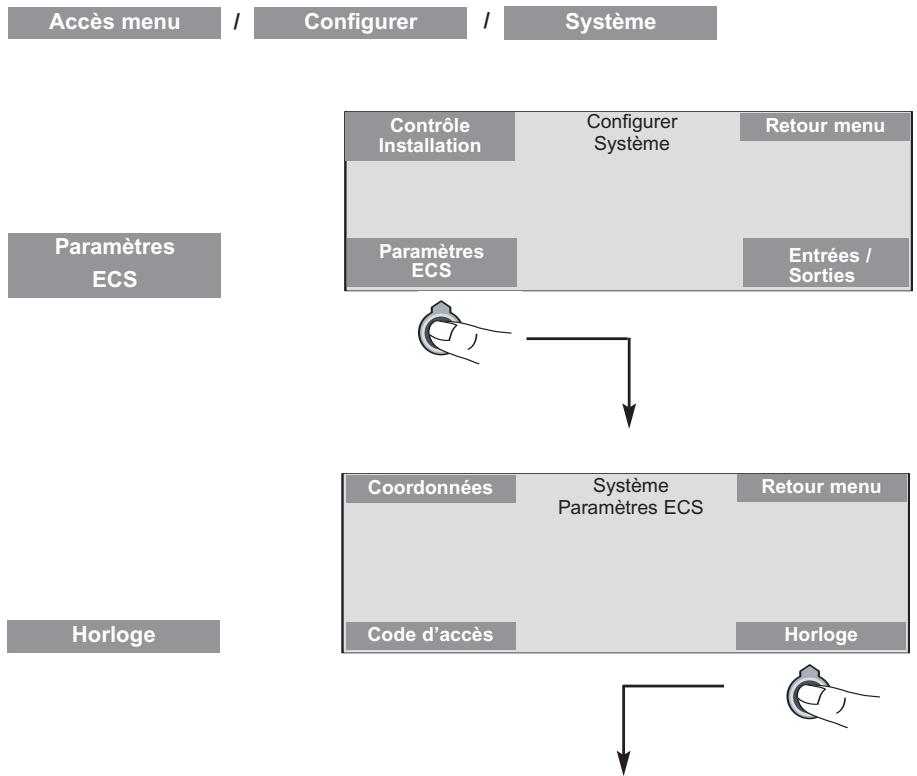

Horloge ... 29

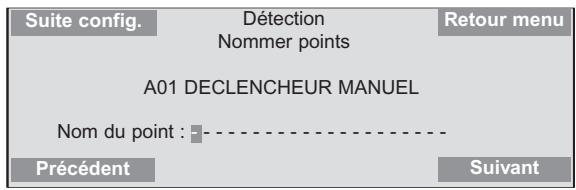

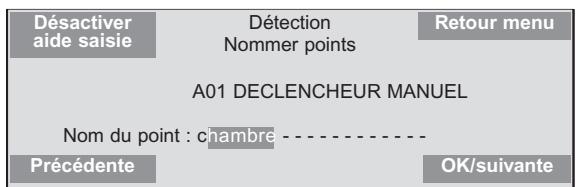

Nom des points 30

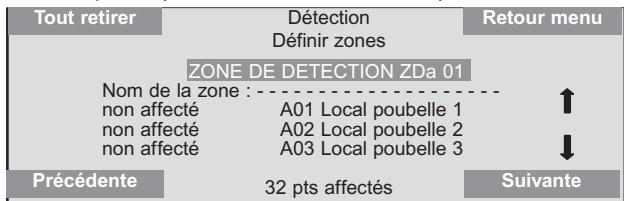

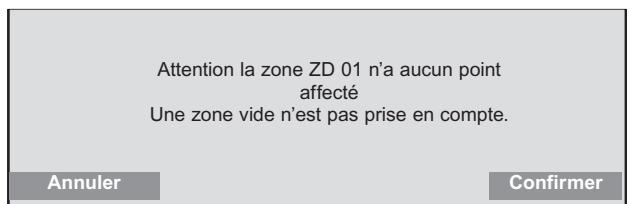

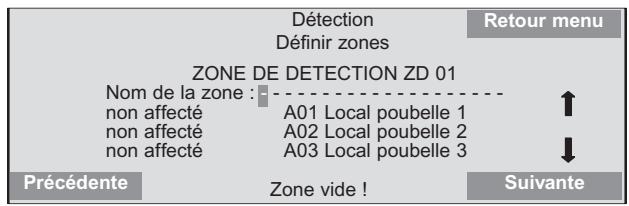

Définition des zones 32

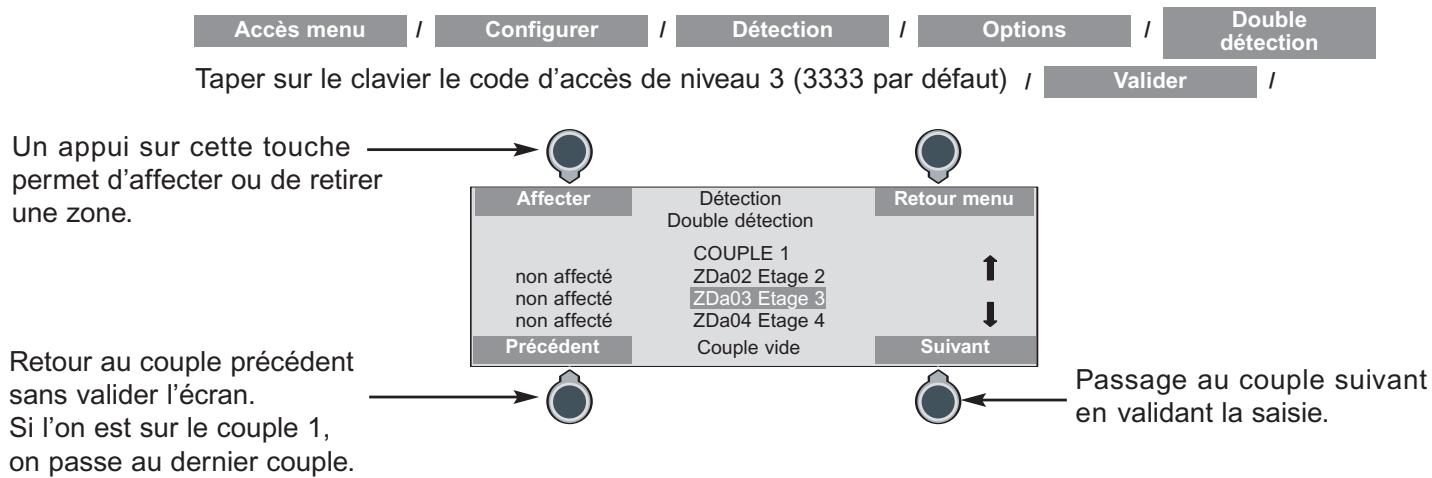

Options de détection :

- Double détection 33

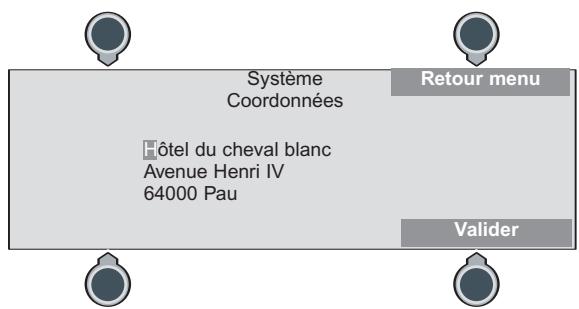

Coordonnées du site 34

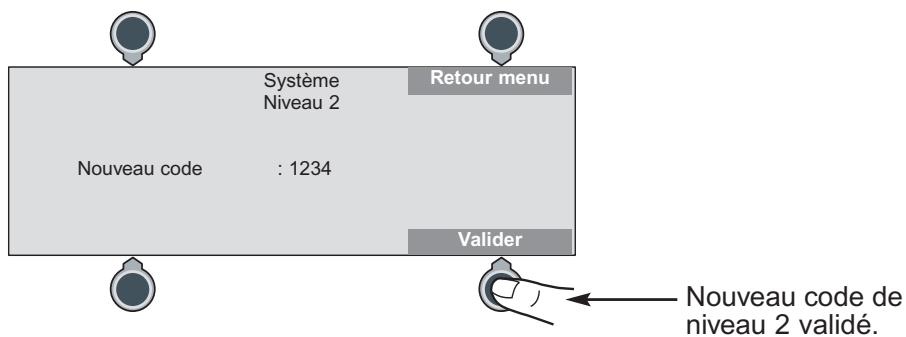

Codes d'accès 35

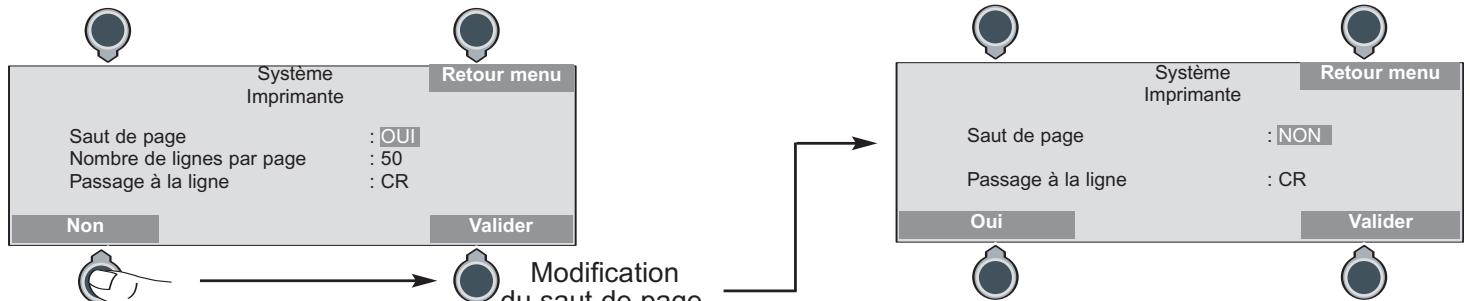

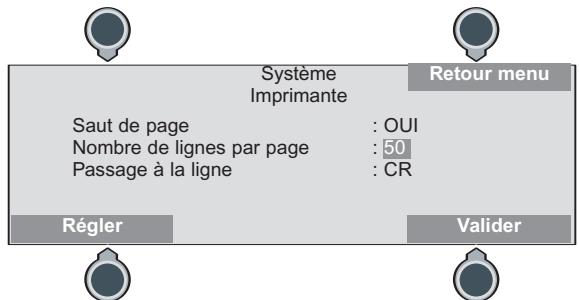

Imprimante 36

Impression des tableaux récapitulatifs :

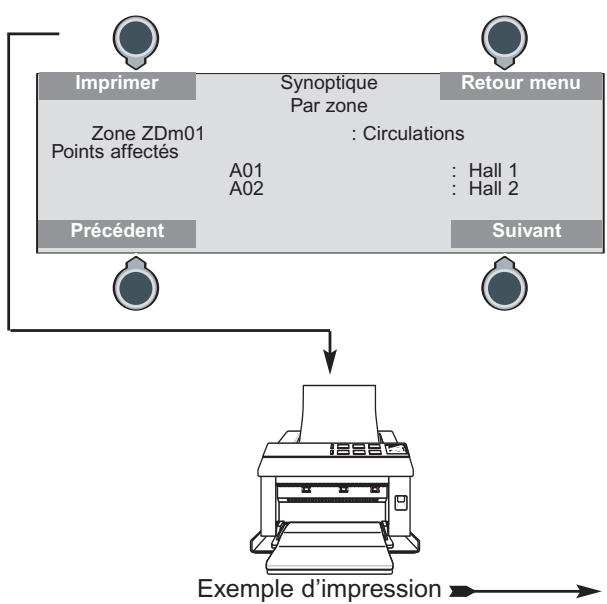

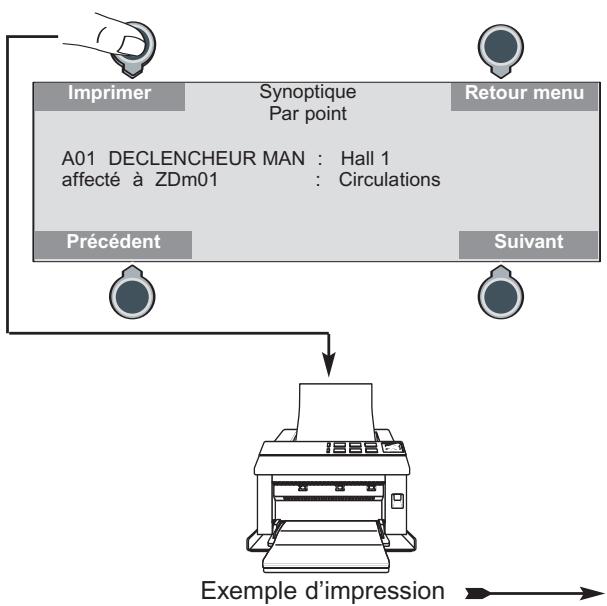

- Par point 37

- Par zone 37

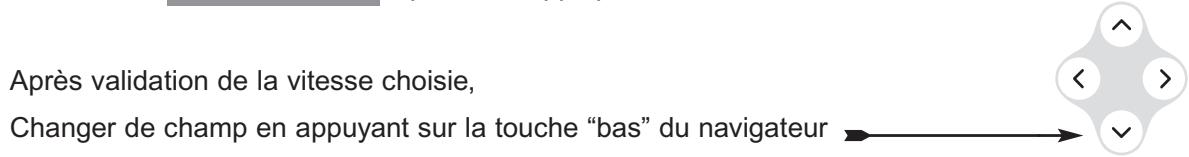

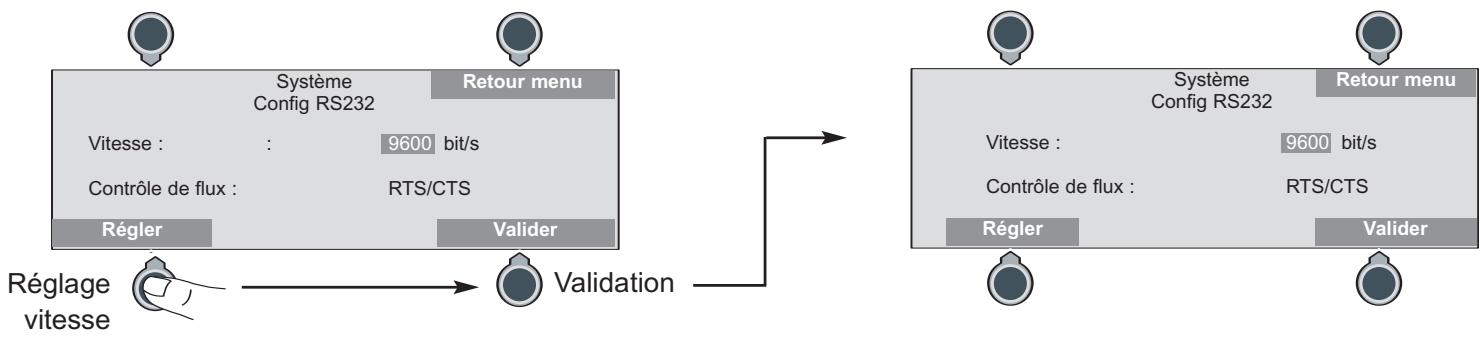

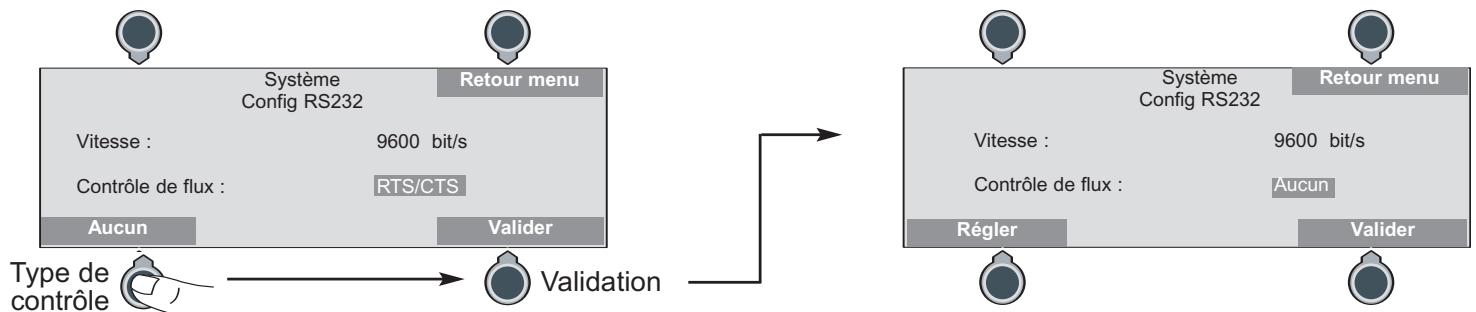

Liaison série RS232 38

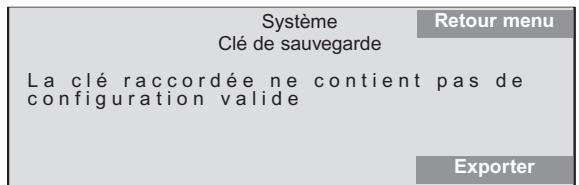

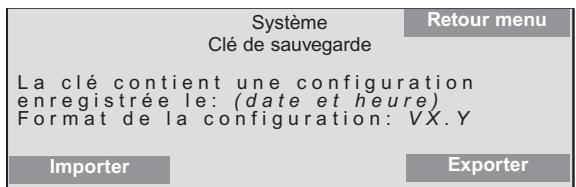

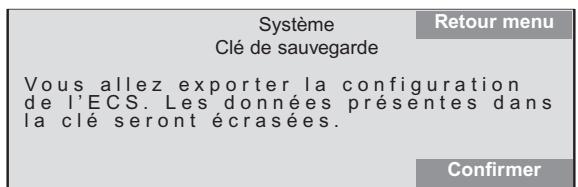

Clé de sauvegarde :

- Exporter la configuration de l'ECS ...... 39

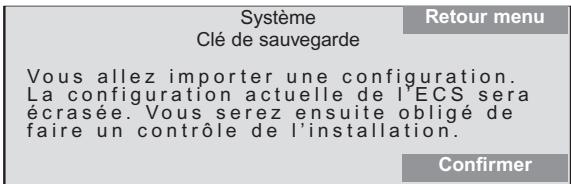

- Importer la configuration de l'ECS ...... 40

Essais

Alimentation / Signalisation sonore et visuelle

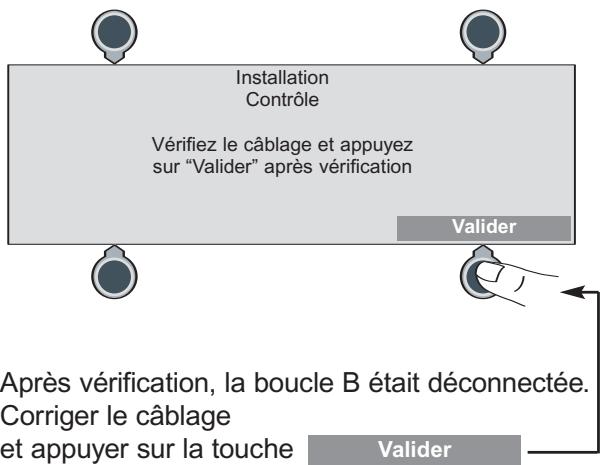

- Mise sous tension 41

- Batterie 42

- Signalisation 42

Détection :

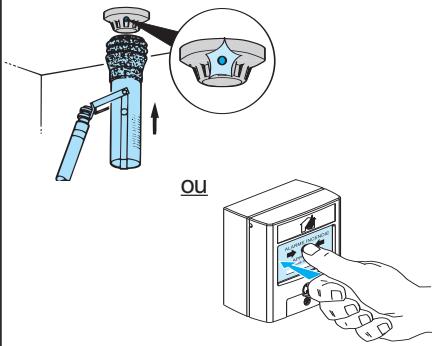

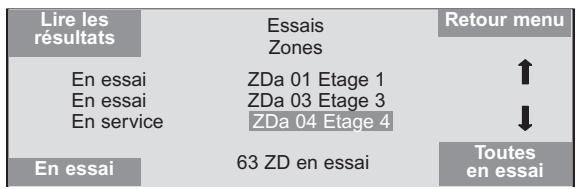

- Détecteurs automatiques .... 43

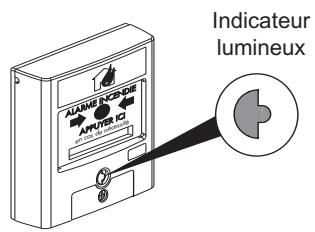

- Déclencheurs manuels 44

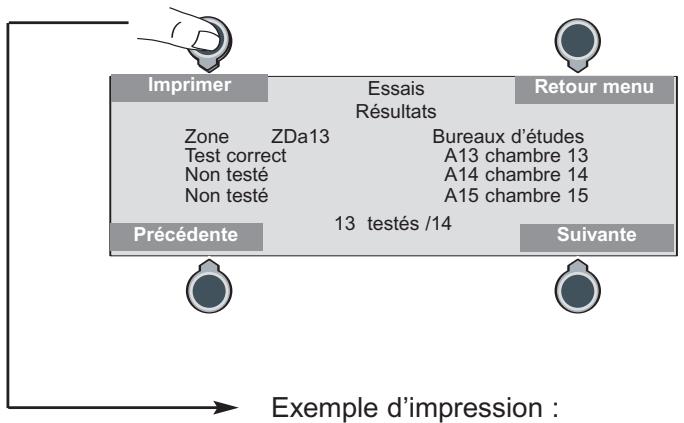

- Impression de l'historique des essais ..... 45

Mise en sécurité :

- Alarme générale .... 46

- Lignes de mise en sécurité 47

Défaut 48

Exploitation

En veille 49

En cas de Feu :

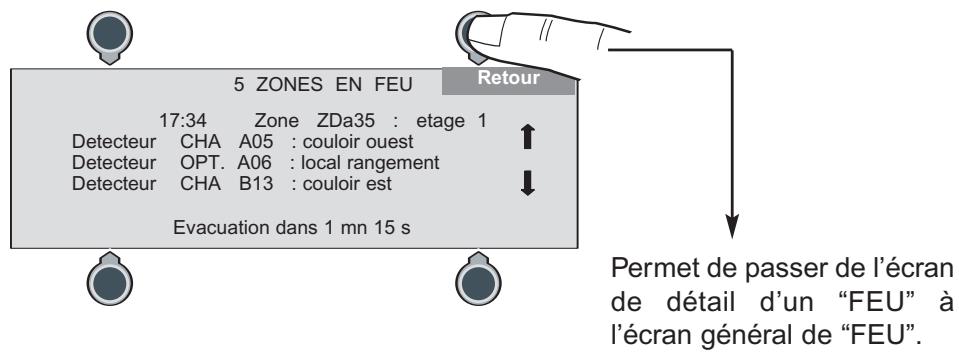

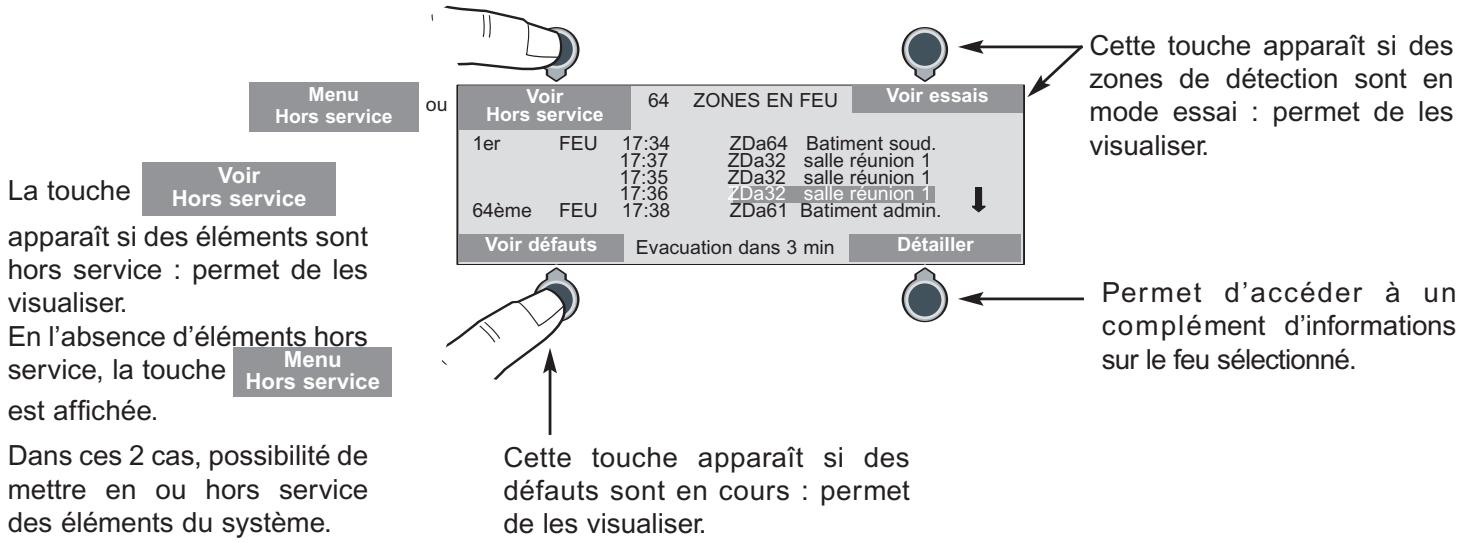

- Identification d'un feu . 50

- Conduite à tenir :

- Fausse alerte 51

- Feu confirmé .... 51

En cas de Défaut :

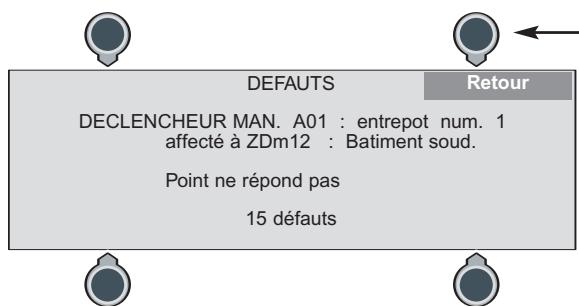

- Identification d'un défaut 52

- Conduite à tenir 52

Mise En ou Hors service :

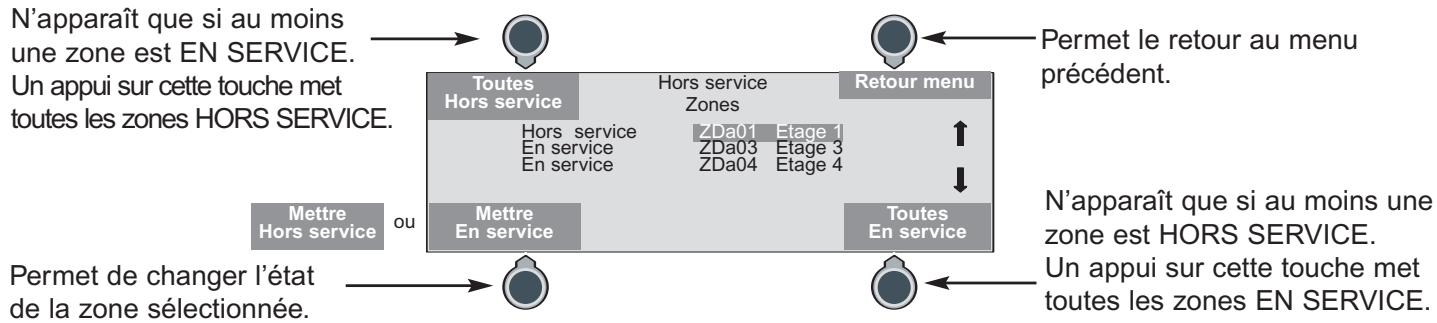

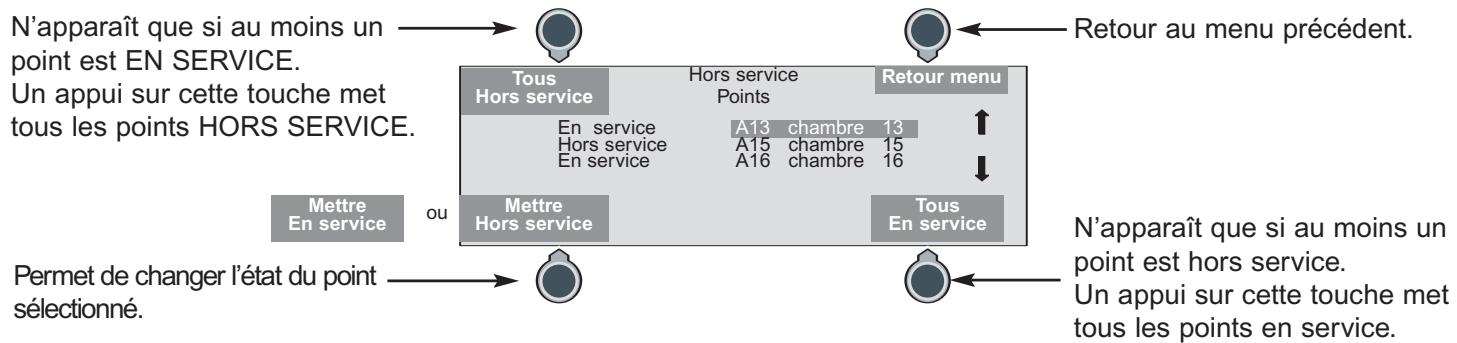

- Points de détection 53

- Zones de détection 53

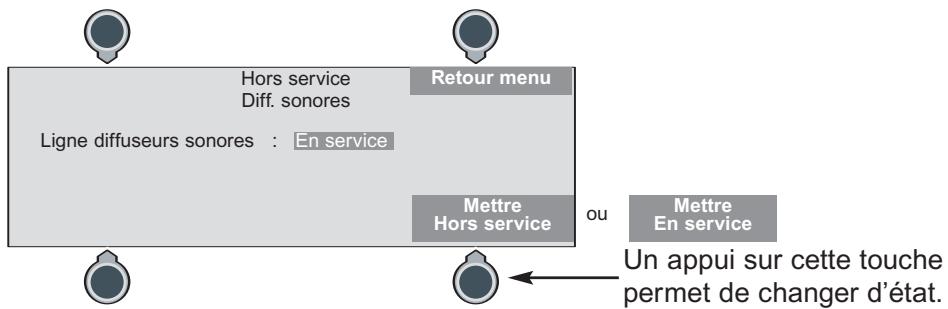

- Diffuseurs sonores .... 54

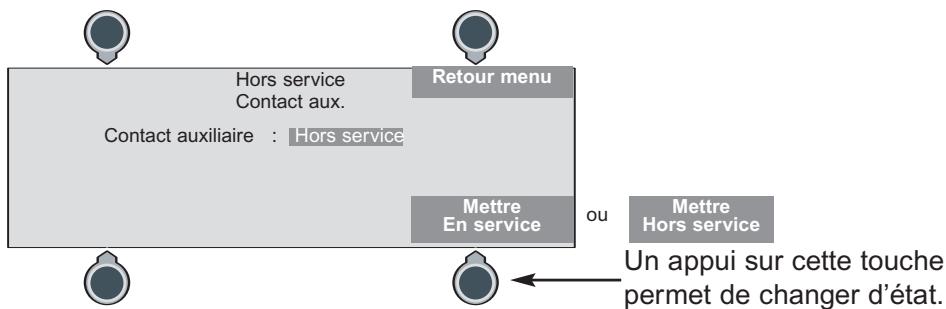

- Contact auxiliaire 54

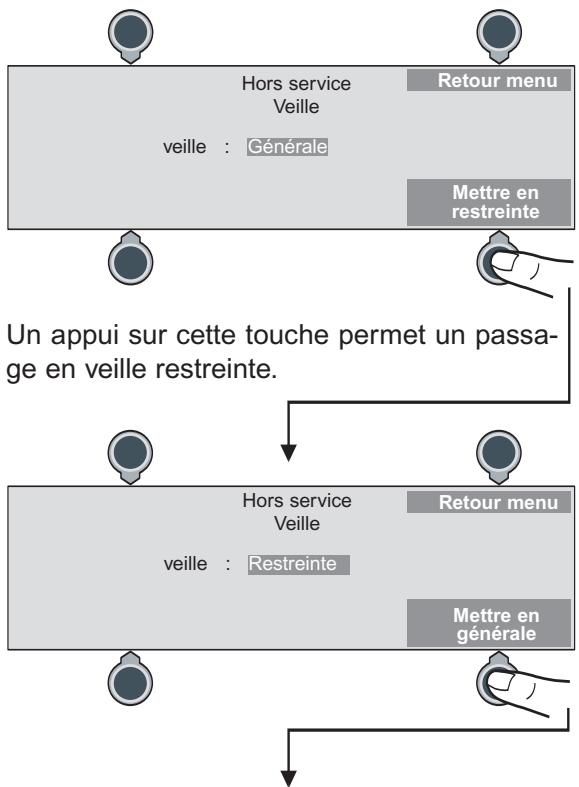

- Veille restreinte 55

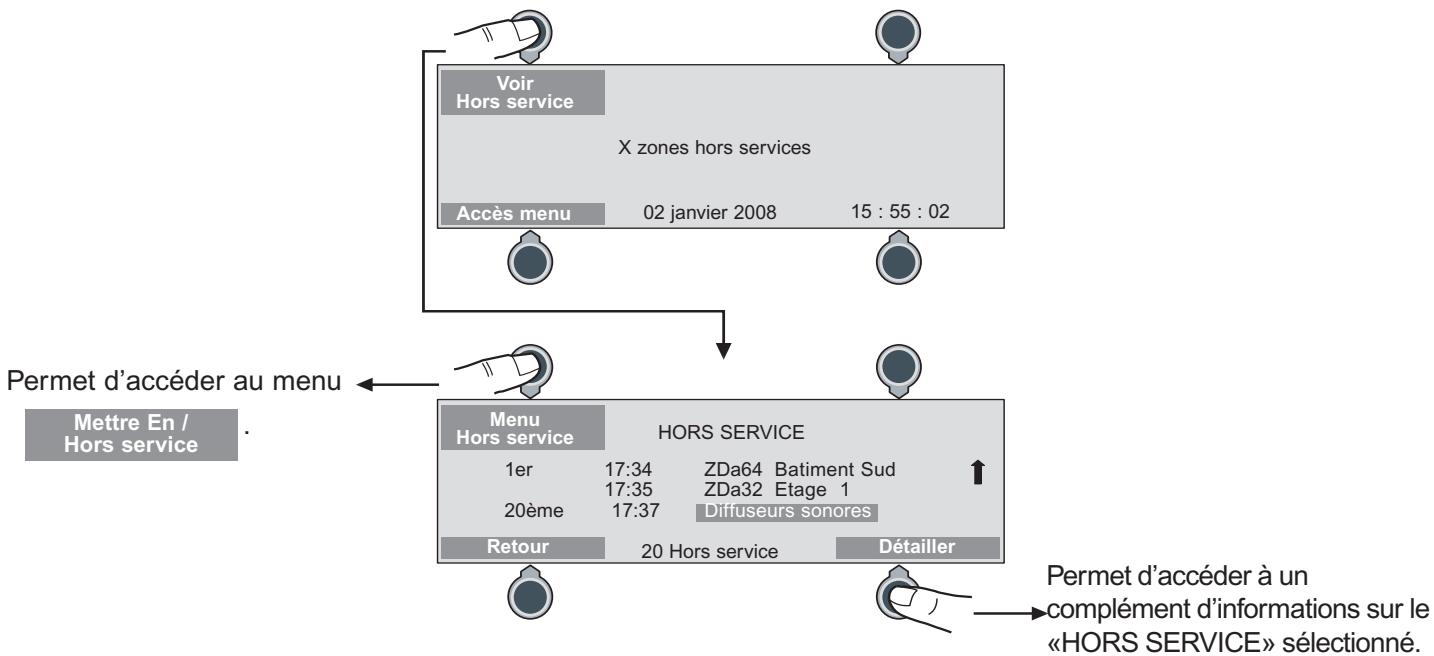

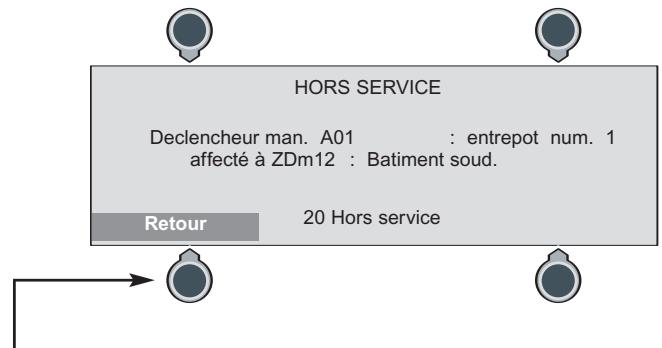

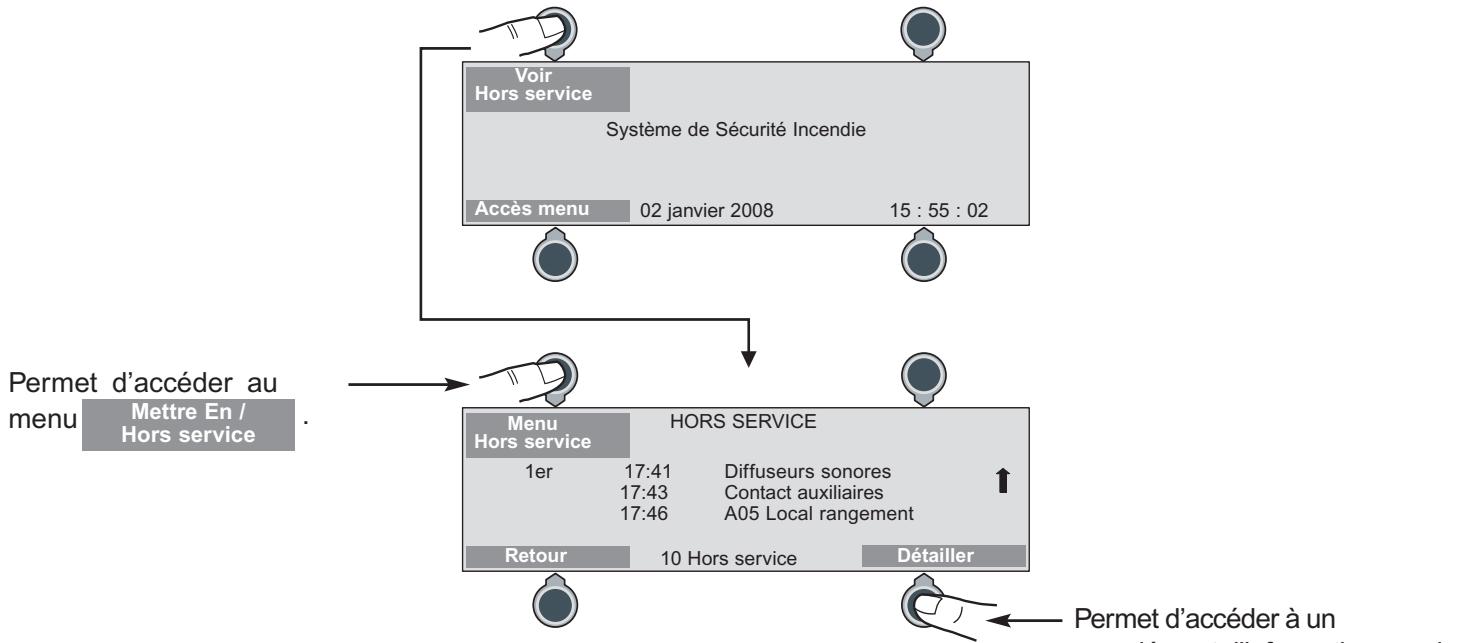

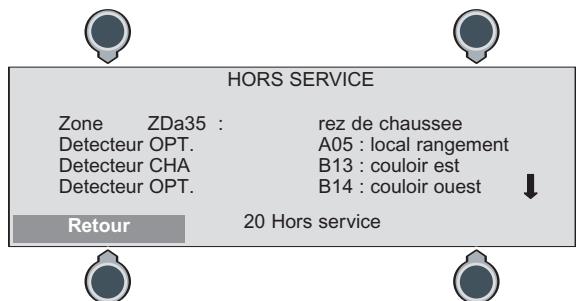

En cas de Hors service 56

Impression des évènements “au fil de l’eau” .... 58

Maintenance :

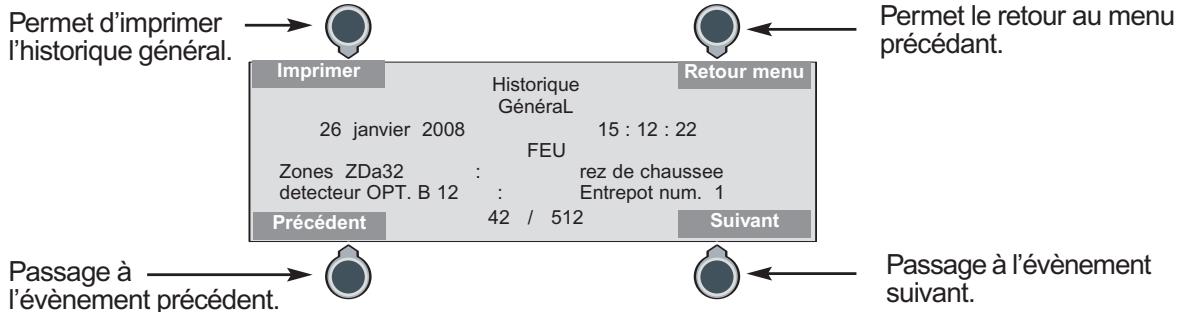

- Historique général 59

- Modification de l'installation 60

- Contrôle d'entretien ......62

Annexe

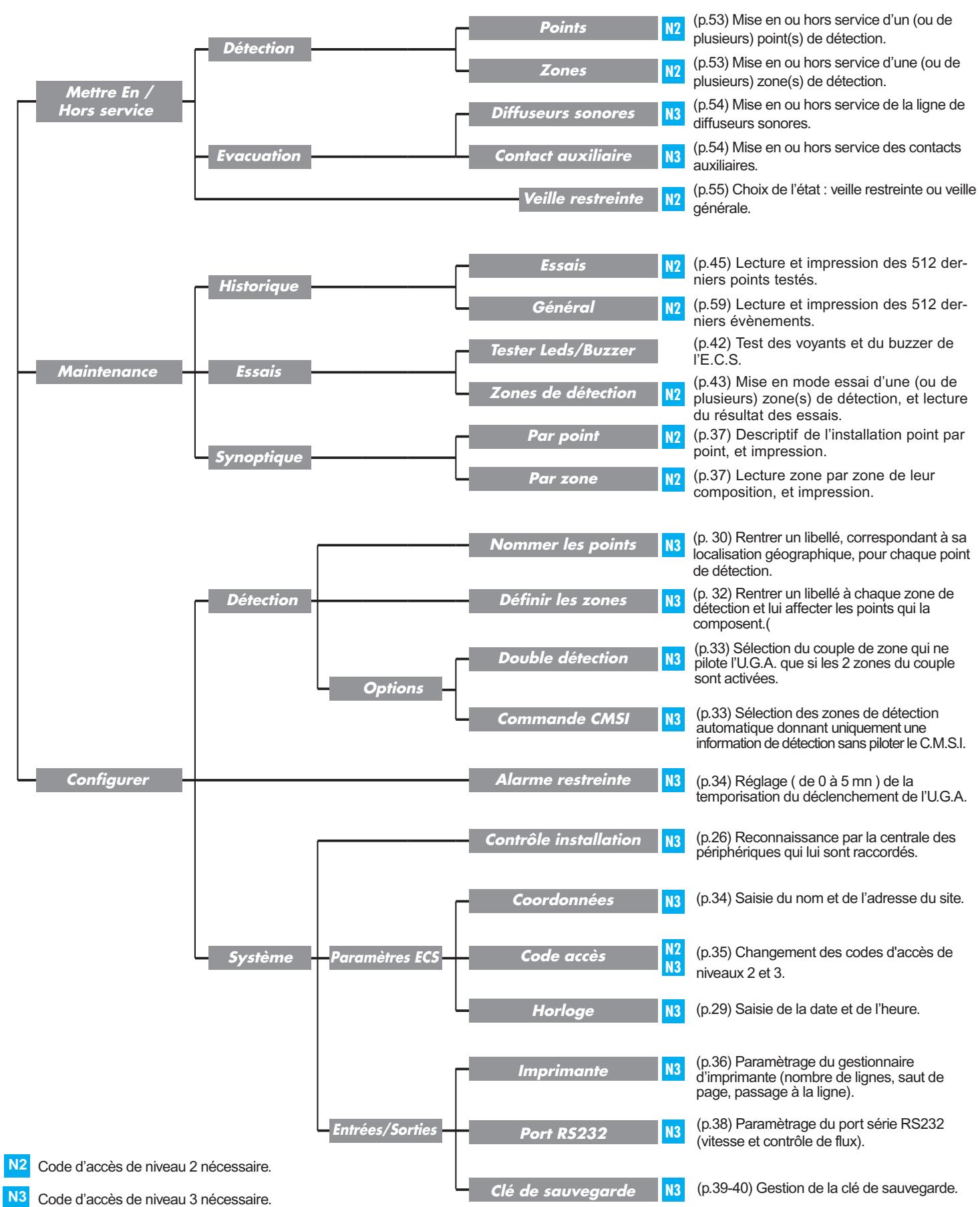

Descriptif des menus 63

Memento installation (pages centrales)

Descriptif de l'installation ....

Présentation des éléments du système ..... II

Organisation du S. D. I. ....... III

Organisation du S.M.S.I.....VI

Essais réalisés ...... VII

A.E.S. : alimentation électrique de sécurité

C.M.S.I. : centralisateur de mise en sécurité incendie

B.A.A.S. : bloc autonome d'alarme sonore

D.A. : détecteur automatique

D.A.S. : dispositif actionné de sécurité

Ensemble des équipements qui permettent de compartimenter, désenfumer, gérer les issues pour l'évacuation (ex.: trappes de désenfumage, portes coupe-feu...)

D.M. : déclencheur manuel

D.S. : diffuseur sonore

(diffuseur sonore non autonome pour alarme générale et pour alarme sélective)

E.C.S. : équipement de contrôle et de signalisation

Organe conçu pour :

- alimenter les détecteurs ;

- déclencher une signalisation sonore et lumineuse suite au fonctionnement d'un détecteur automatique ou d'un déclencheur manuel ;

- permettre de déceler et localiser les incidents qui peuvent nuire au bon fonctionnement du système.

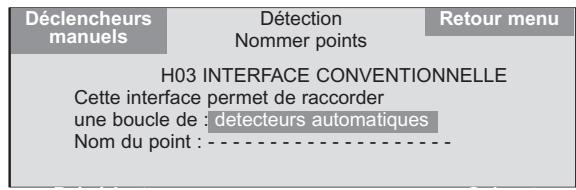

I.C. : interface conventionnelle

Permet le raccordement d'une boucle de déclencheurs manuels conventionnels, ou d'une boucle de détecteurs automatiques conventionnels.

S.D.I. : système de détection incendie

Ensemble des appareils nécessaires à la détection d'incendie comprenant obligatoirement :

- les détecteurs ;

- les déclencheurs manuels ;

- l'équipement de contrôle et de signalisation ;

- l'alimentation électrique de sécurité (A.E.S.).

Remarque : la partie équipement de commande et de signalisation (E.C.S.) du S.D.I. est incorporée au tableau.

S.M.S.I. : système de mise en sécurité incendie

Ensemble des équipements (C.M.S.I., D.S. et D.A.S.) qui assurent les fonctions nécesses saires à la mise en sécurité d'un bâtiment :

- évacuation ;

- compartimentage ;

- désenfumage.

S.S.I. : système de sécurité incendie

Ensemble des matériels servant à collecter toutes les informations ou ordres liés à la seule sécurité incendie, à les traiter et à effectuer les fonctions nécessaires à la mise en sécurité d'un bâtiment.

Attention : Ce manuel de mise en oeuvre inclut les notices des déclencheurs manuels adressables, détecteurs adressables et tableau report d'informations pour E.C.S. adressable.

Ces éléments n'ont pas de notice individuelle.

Conserver ce manuel dans le dossier d'identité.

Consignes d'installation et de sécurité

L'installation des systèmes de détection doit être réalisée par des entreprises spécialisées et dûment qualifiées. Ce produit doit être installé par un électricien qualifié. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d'incendie.

Avant d'effectuer l'installation, lire la notice, tenir compte du lieu de montage spécifique au produit. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par LEGRAND. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires d'origine.

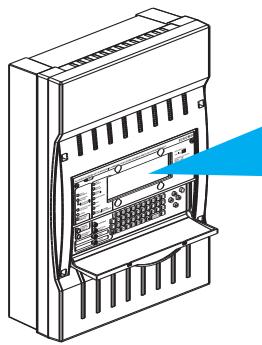

PRESENTATION - E.C.S. adressable

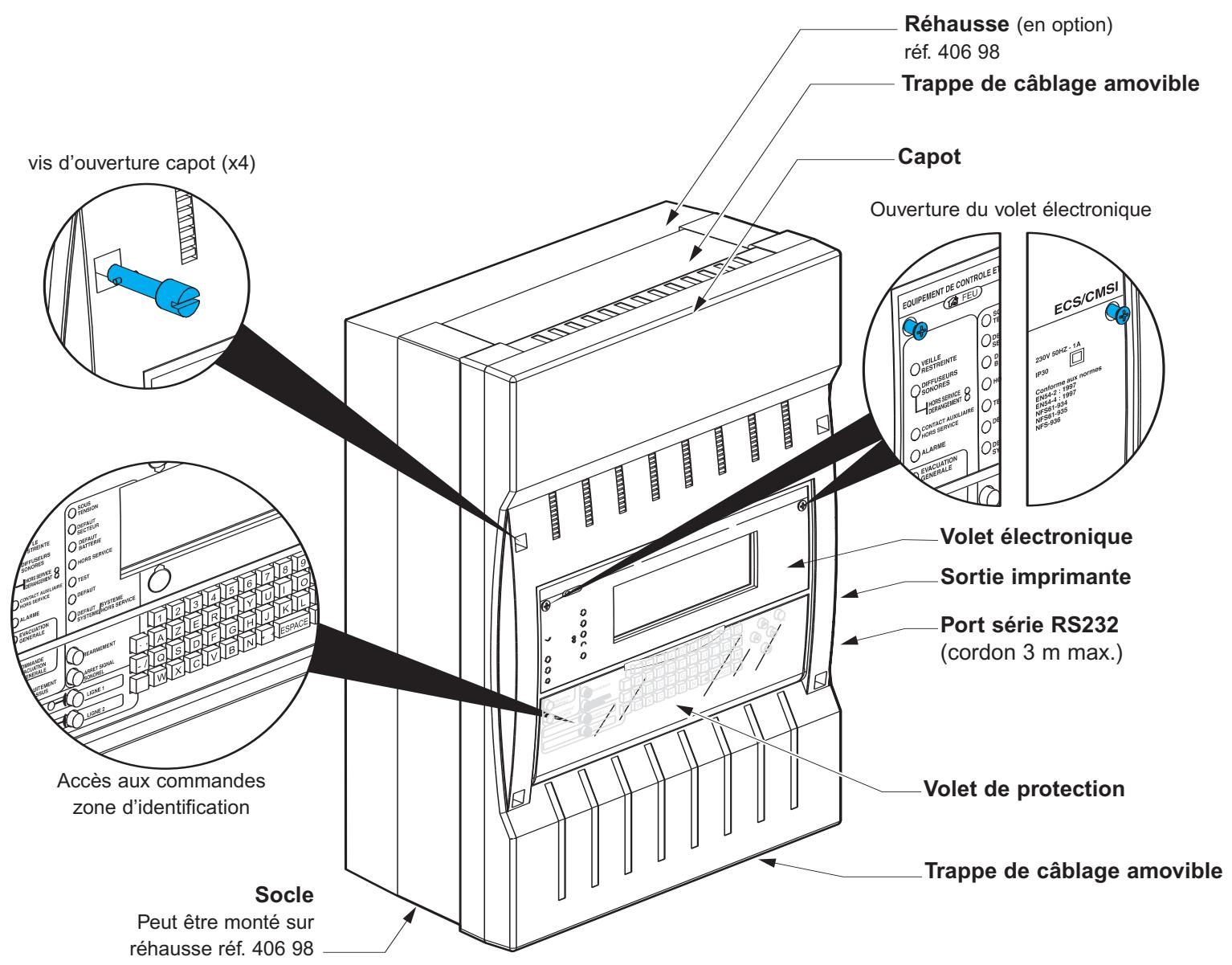

vis d'ouverture capot (x4) Réhausse (en option) réf. 406 98 Trappe de câblage amovible Capot Ouverture du volet électronique EQUIPEMENT DE CONTROLE E FED VEILLE RESTRIENTE DIFFUSSES SOURCES HADS SERVICE TRANSMER CONTACT AUXILME HADS SERVICE ALABME EVACUATION GENERALE ECS/CMSI 230V SINZ - 1A IP50 Coforme aux normes EN6+2 : 1987 ENS4 + 1 : 1997 NFS5 + 935 NFS5 + 935 NFS5 + 935 Accès aux commandes zone d'identification Volet électronique Sortie imprimante Port série RS232 (cordon 3 m max.) Volet de protection Trappe de câblage amovible Socle Peut être monté sur réhausse réf. 406 98

L'E.C.S./C.M.S.I. adressable permet de gérer :

• 256 points de détection ;
• 64 zones de détection ;
• 1 zone d'alarme ;
• 1 zone de mise en sécurité (compartimentage).

Il est livré équipé de 4 boucles ouvertes.

Il peut recevoir 2 cartes supplémentaires de 2 boucles réf. 406 93 (voir page 15).

PRESENTATION - Accessoires livrés avec l'E.C.S.

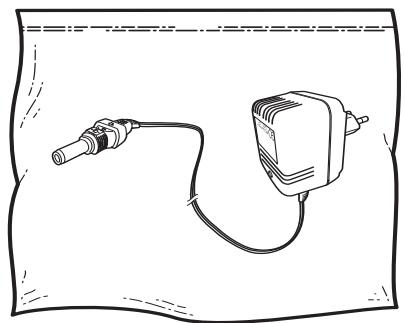

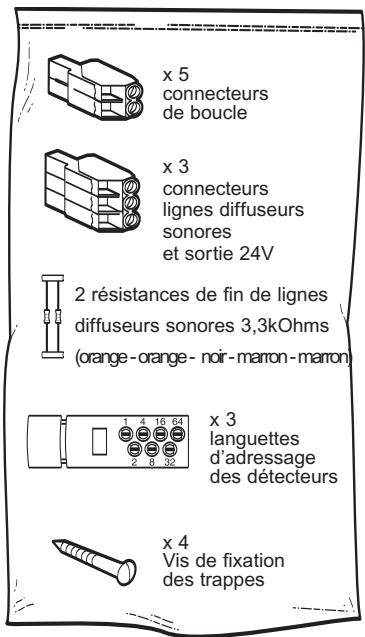

x 5 connecteurs de boucle x 3 connecteurs lignes diffuseurs sonores et sortie 24V 2 résistances de fin de lignes diffuseurs sonores 3,3kOhms (orange-orange-noir-marron-marron) x 3 languettes d'adressage des détecteurs x 4 Vis de fixation des trappes

Planche d'étiquettes

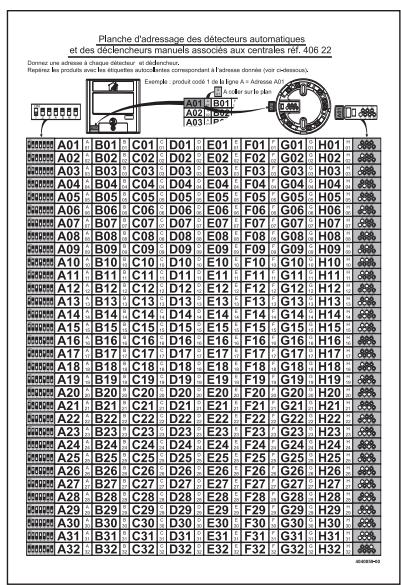

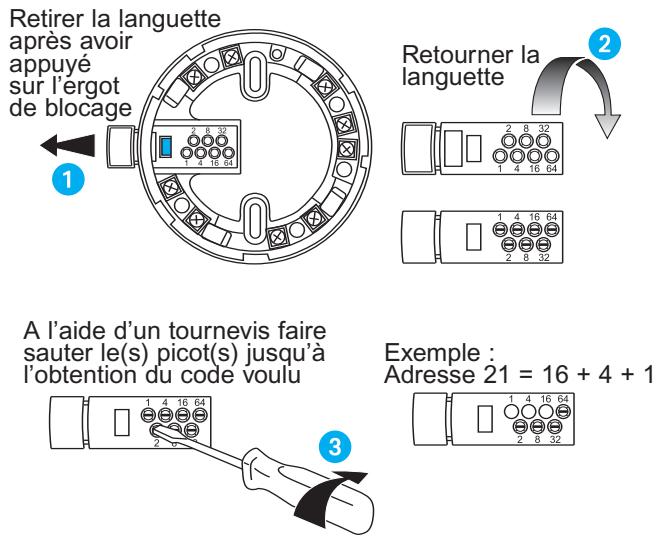

Planche d'adressage des détecteurs automatiques et des déclencheurs manuels associés aux centrales ref. 406 22 Dorsée une adresse à chaque détecteur et déclencheurs. Reprises les produits en les équivalentes de laquelle correspondant à l'adresse (nomé (not indéresseur)). A01 B01 C01 D01 E01 F01 G01 H01 A02 B02 C02 D02 E02 F02 G02 H02 A03 B03 C03 D03 E03 F03 G03 H03 A04 B04 C04 D04 E04 F04 G04 H04 A05 B05 C05 D05 E05 F05 G05 H05 A06 B06 C06 D06 E06 F06 G06 H06 A07 B07 C07 D07 E07 F07 G07 H07 A08 B08 C08 D08 E08 F08 G08 H08 A09 B09 C09 D09 E09 F09 G09 H09 A10 B10 C10 D10 E10 F10 G10 H10 A11 B11 C11 D11 E11 F11 G11 H11 A12 B12 C12 D12 E12 F12 G12 H12 A13 B13 C13 D13 E13 F13 G13 H13 A14 B14 C14 D14 E14 F14 G14 H14 A15 B15 C15 D15 E15 F15 G15 H15 A16 B16 C16 D16 E16 F16 G16 H16 A17 B17 C17 D17 E17 F17 G17 H17 A18 B18 C18 D18 E18 F18 G18 H18 A19 B19 C19 D19 E19 F19 G19 H19 A20 B20 C20 D20 E20 F20 G20 H20 A21 B21 C21 D21 E21 F21 G21 H21 A22 B22 C22 D22 E22 F22 G22 H22 A23 B23 C23 D23 E23 F23 G23 H23 A24 B24 C24 D24 E24 F24 G24 H24 A25 B25 C25 D25 E25 F25 G25 H25 A26 B26 C26 D26 E26 F26 G26 H26 A27 B27 C27 D27 E27 F27 G27 H27 A28 B28 C28 D28 E28 F28 G28 H28 A29 B29 C29 D29 E29 F29 G29 H29 A30 B30 C30 D30 E30 F30 G30 H30 A31 B31 C31 D31 E31 F31 G31 H31 A32 B32 C32 D32 E32 F32 G32 H32

Alimentation du volet électronique

Centrale d'alarme incendie En fonctionnement normal, soulle voyant vers SOUS TENSION est allumé. Vous pouvez identifier le déduit par le lecture des voyants et de l'Arcan Personne à contacter : Nom : Tel : La zone en feu est affichés à l'Arcan : 1.2046 EN 19/01 en FEU 19/01 2046 ou au long 1.2046 EN 19/01 de 2046 ou au long Déprécière (PLA) pour la Location présentement à le feu : EN CAS D'ALARME GENERALE : appliquer les consignes de sécurité propres à l'établissement EN CAS D'ALARME RESTREINTE (temporisation) : Feu confirmé Appliquer les consignes de sécurité propres à l'établissement Verifier sur place la présence du feu Fausse alerte Supprimer l'origine de la déction Suprimer (ou long) d'origine de la déction Le Responsable de l'exploration doit s'assurer au moins une fois par semaine du bon fonctionnement du système (voir notice) le grand® HIS-00170

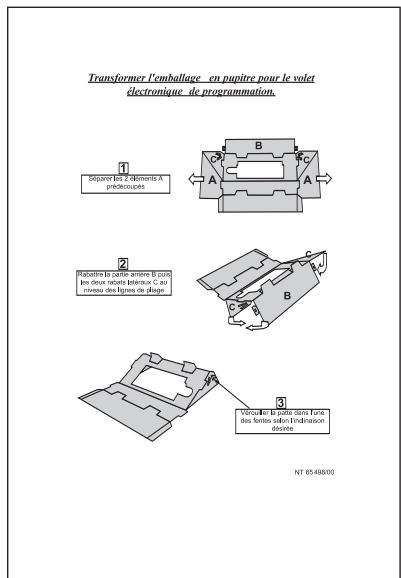

Emballage de l'E.C.S. adressable à plier pour réaliser un pupitre pour le volet électronique dans le cas d'une configuration hors site présentée en page 28 (voir notice du pupitre).

Notice du pupitre

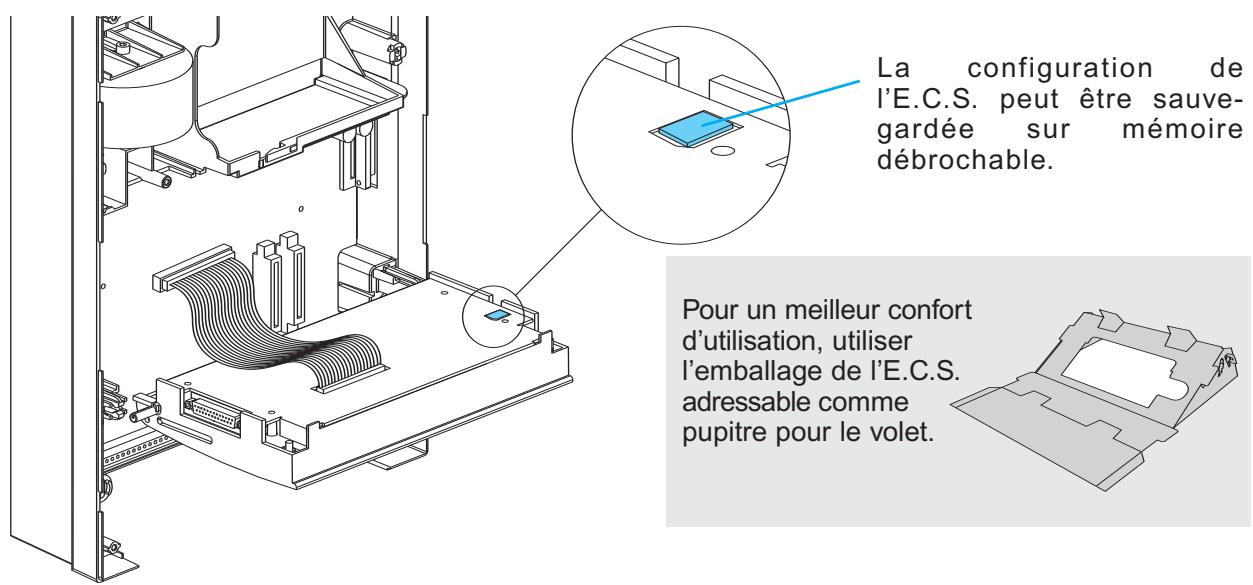

Transformer l'emballage en pupitre pour le volet électronique de programmation. 1 Sépare les 2 éléments A prédiscuées 2 Résabilité la partie arrière B pour les deux radiants intérate C au riveau des lignes de plaje 3 Verouled le peille dans l'axe des tentes selon l'indinaison abstinence NT 65-49800

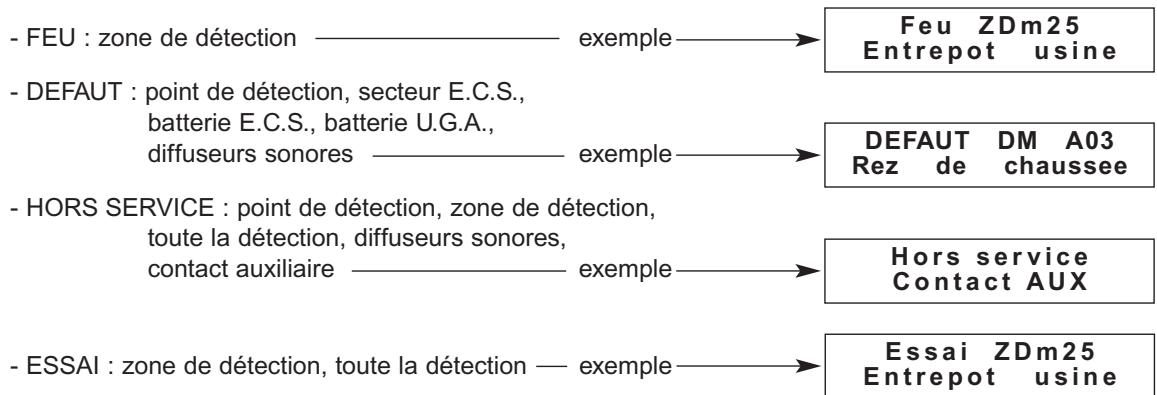

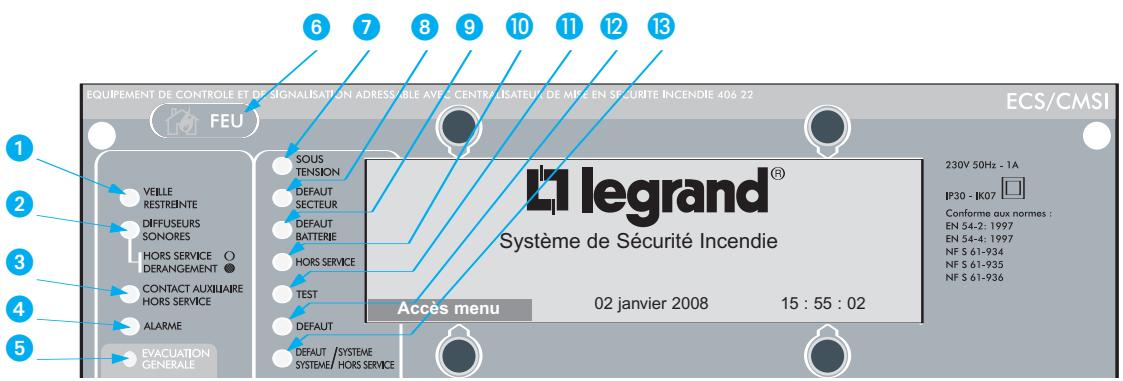

Signalisation lumineuse

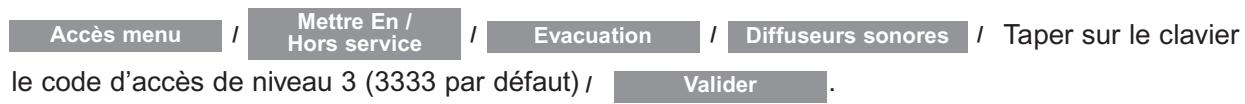

1 Voyant "VEILLE RESTREINTE"……Indique qu'en cas d'alarme les diffuseurs sonores (D.S.N.A. et B.A.A.S.) n'émettent pas le signal sonore d'évacuation générale.

2 Voyant "DIFFUSEURS SONORES"......Allumé en fixe : la ligne diffuseurs sonores est en position Hors Service. Clignotant : la ligne diffuseurs sonores est en défaut.

3 Voyant "CONTACT AUXILIAIRE" ......Allumé en fixe : le contact auxiliaire est en position Hors Service. "HORS SERVICE"

4 Voyant "ALARME" ....Allumé dès le départ en alarme (restreinte ou générale) dès qu'un feu est détecté. Eteint après appui sur la touche "ACQUITTEMENT PROCESSUS" 17 pendant le cycle d'alarme restreinte ou après appui sur la touche "REARMEMENT" 18 après l'évacuation générale.

5 Voyant “EVACUATION GENERALE”......Allumé pendant le cycle d’évacuation (5 minutes). S’éteint à l’issue de ce cycle.

6 Voyant "FEU" ....Indique qu'au moins un point de détection est activé. S'éteint après le réarmement.

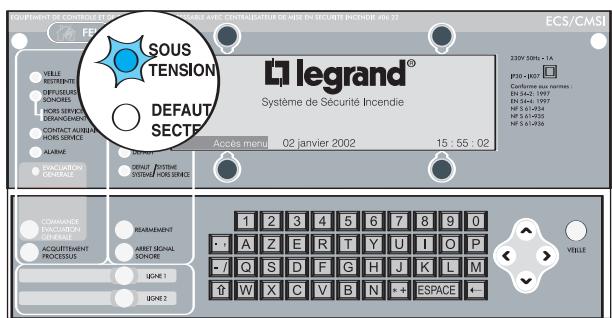

7 Voyant "SOUS TENSION" ......Allumé en fixe : indique qu'au moins l'une des sources d'alimentation est présente (secteur ou batterie).

8 Voyant "DEFAULT SECTEUR"......Signale un défaut de l'alimentation secteur.

9 Voyant "DEFAULT BATTERIE"......Signale un défaut batterie (absence, court-circuit ou problème de charge).

10 Voyant "HORS SERVICE" ....Indique qu'au moins un point ou une zone de détection est Hors Service.

11 Voyant "TEST" ....Indique qu'au moins une zone de détection est en position "essai".

12 Voyant "DEFAULT"......Allumé quand au moins un des dérangements suivants est en cours. Exemples de dérangements :

- Dérangement détecteur - Défaut bus de détection

- Défaut secteur ou batterie - Défaut sortie synthèse

- Défaut ligne diffuseurs sonores - Défaut sortie 24 V

- Défaut système - Défaut système UGA

13 Voyant "DEFAULT SYSTEME"....Indique qu'il y a eu un Reset ou une défaillance même momentanée du /SYSTEME HORS SERVICE" tableau, s'acquitte par un appui sur la touche "REARMEMENT" puis l'entrée du code de niveau 2 (2222 par défaut), si le défaut a disparu.

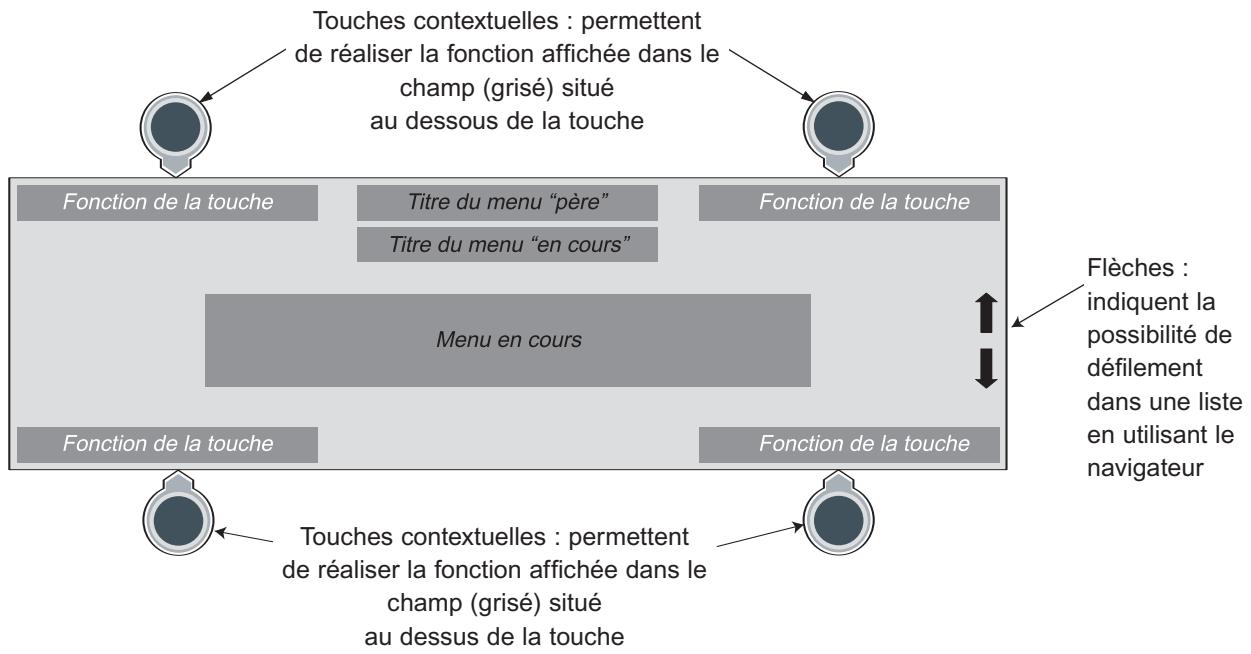

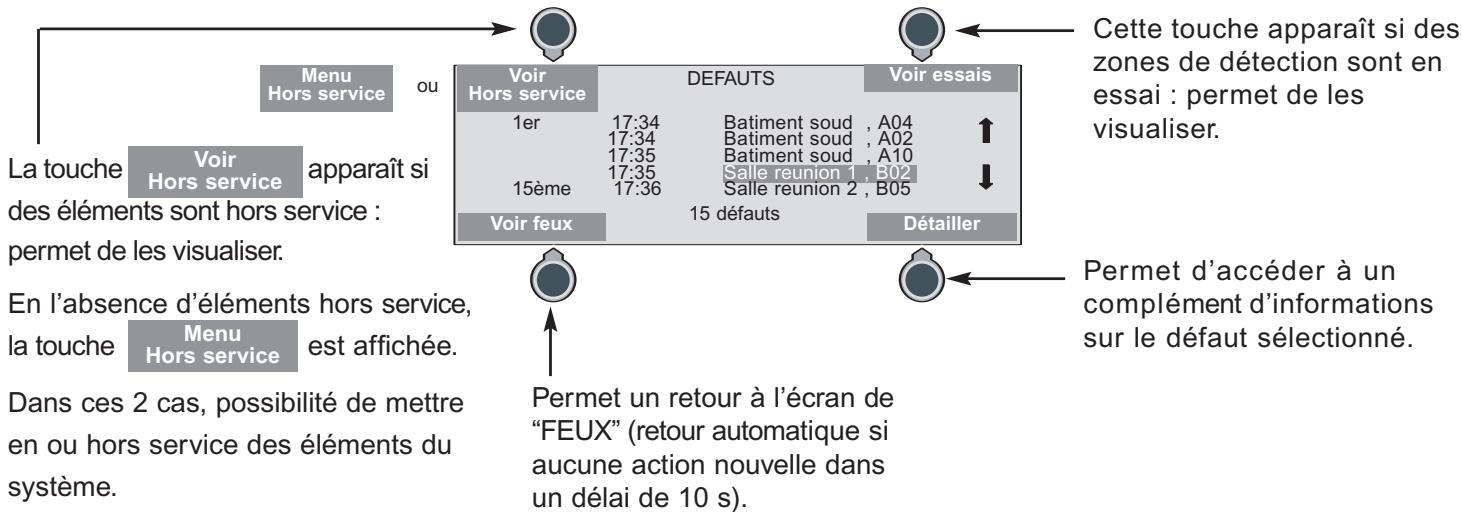

Ecran

Clavier et Navigateur

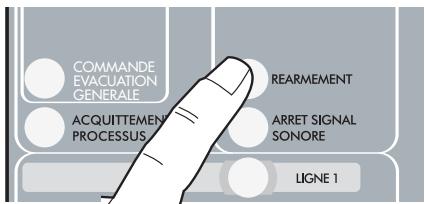

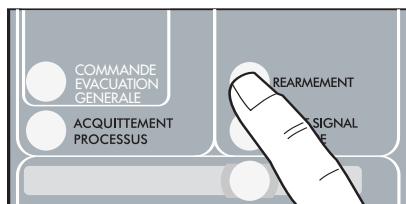

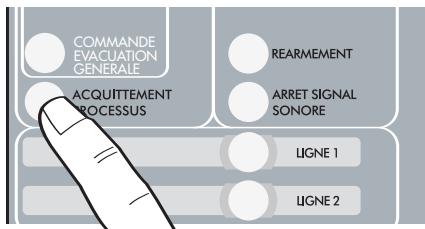

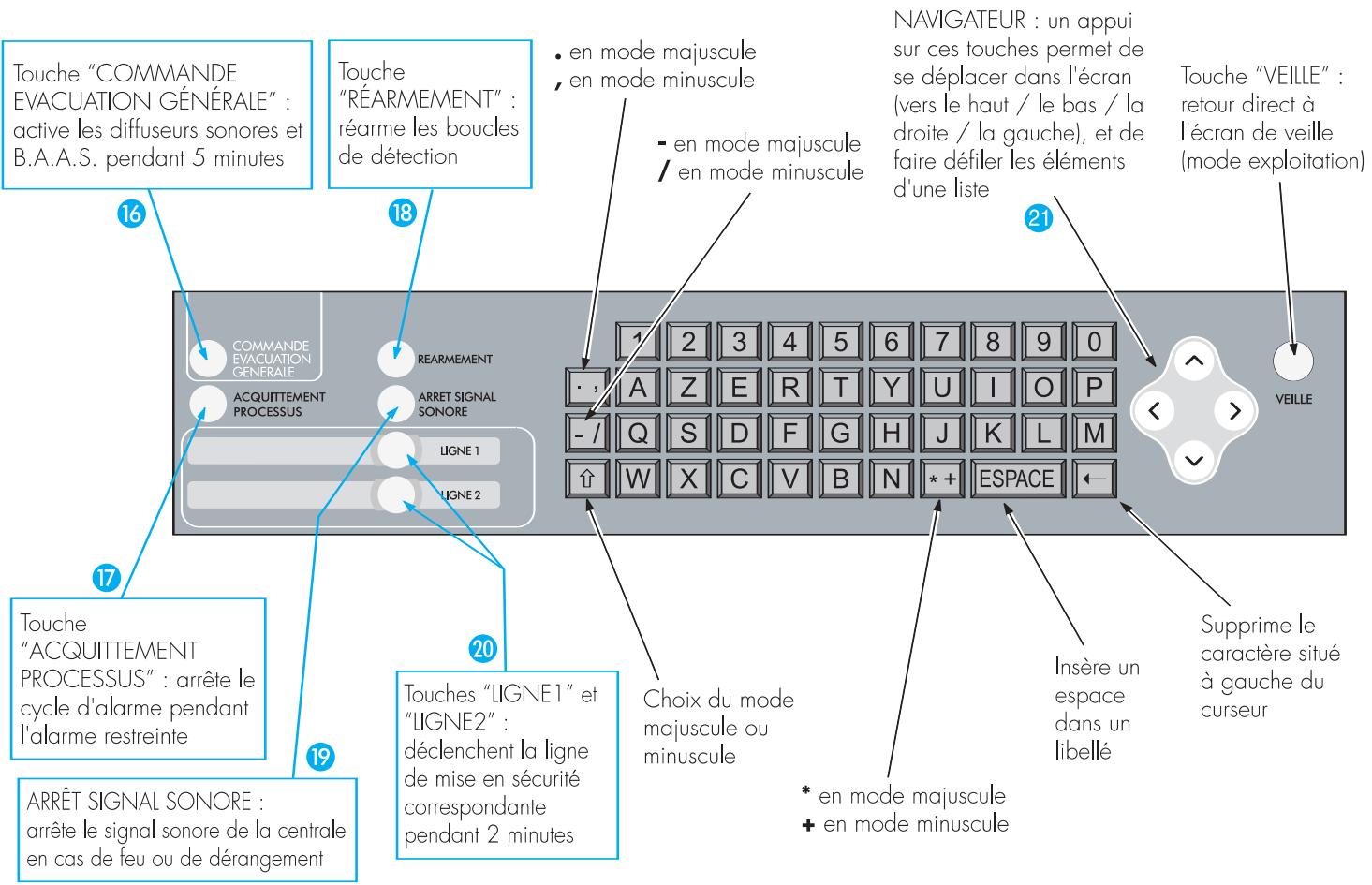

Touche "COMMANDE EVACUATION GÉNÉRALE" : active les diffuseurs sonores et B.A.A.S. pendant 5 minutes Touche "RÉARMEMENT" : réarme les boucles de détection • en mode majuscule , en mode minuscule • en mode majuscule / en mode minuscule NAVIGATEUR : un appui sur ces touches permet de se déplacer dans l'écran (vers le haut / le bas / la droite / la gauche), et de faire défiler les éléments d'une liste Touche "VEILLE" : retour direct à l'écran de veille (mode exploitation) 16 18 21 20 17 REARMEMENT ACQUITTEMENT PROCESSUS ARRET SIGNAL SONORE LIGNE 1 LIGNE 2 19 TOUCHE "ACQUITTEMENT PROCESSUS" : arrête le cycle d'alarme pendant l'alarme restreinte ARRÊT SIGNAL SONORE : arrête le signal sonore de la centrale en cas de feu ou de dérangement 20 Touches "LIGNE 1" et "LIGNE2" : déclenchent la ligne de mise en sécurité correspondante pendant 2 minutes Choix du mode majuscule ou minuscule INSÈRE U espace dans un libellé Supprime le caractère situé à gauche du curseur * en mode majuscule + en mode minuscule

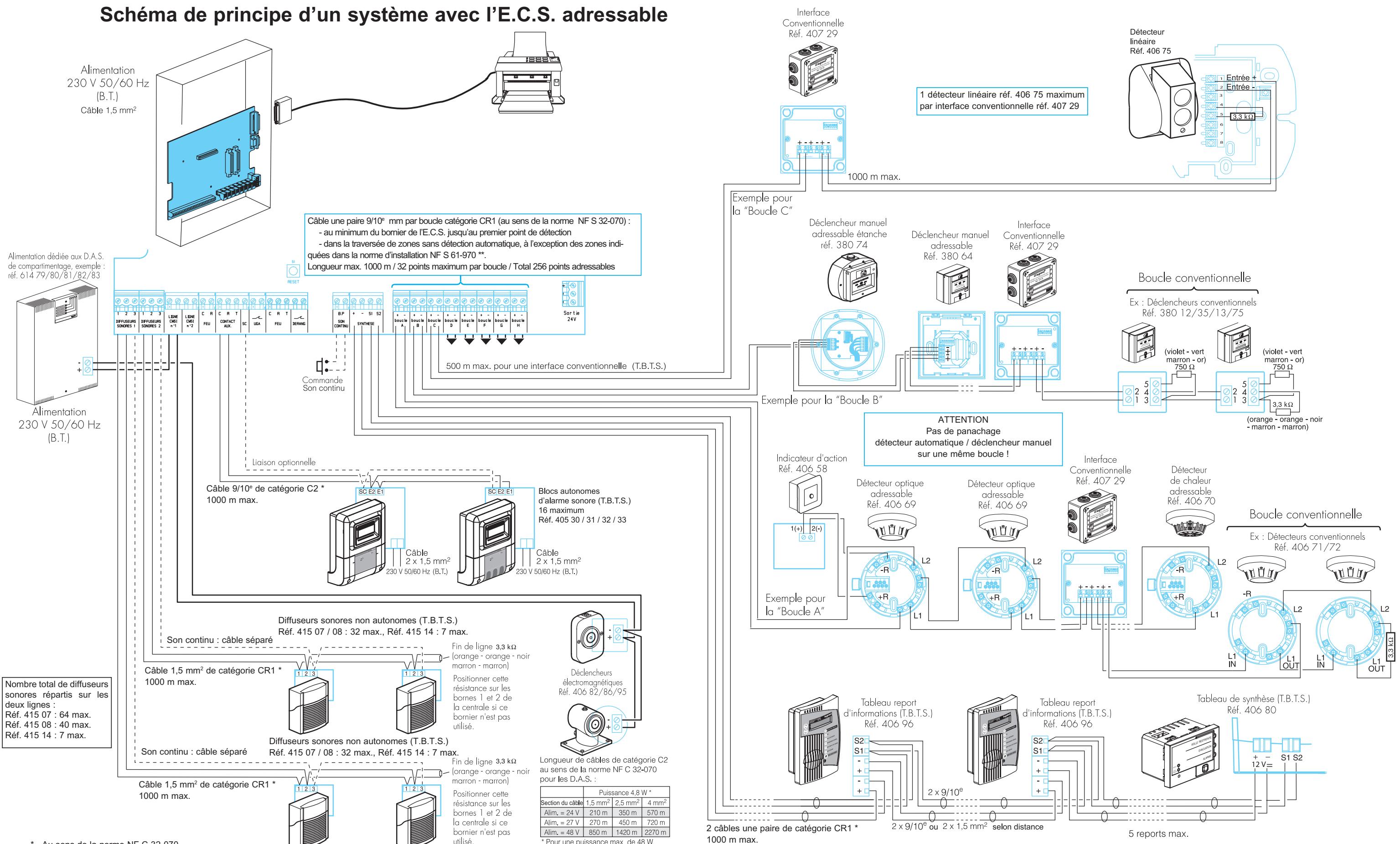

PRESENTATION - Organisation du système

    K["Commande Son continu"] --> L["Câble 9/10" de catégorie C2 * 1000 m max."]
    L --> M["Câble 2 x 1.5 mm² 230 V 50/60 Hz (B.T.)"]
    M --> N["Blocs autonomes d'alarme sonore (T.B.T.S.) 16 maximumRéf. 405 30 / 31 / 32 / 33"]
    N --> O["Difuseurs sonores non autonomes (T.B.T.S.) Réf. 415 07 / 08 : 32 max., Réf. 415 14 : 7 max."]
    O --> P["Câble 1.5 mm² de catégorie CR1 * 1000 m max."]

    Q["Exemple pour la "Boucle C""] --> R["Interface ConventionnelleRéf. 407 29"]
    R --> S["1 détecteur linéaire réf. 406 75 maximum par interface conventionnelle réf. 407 29"]
    S --> T["Déclencheur manuel adressable étanche réf. 380 74"]
    T --> U["Interface ConventionnelleRéf. 407 29"]
    U --> V["Boucle conventionnelle"]
    V --> W["Ex: Déclencheurs conventionnelsRéf. 380 12/35/13/75 (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) ((orange - orange - noir - marron - marron)"]
    V --> X["Indicateur d'actionRéf. 406 58"]
    X --> Y["Tableau report d'informations (T.B.T.S.) Réf. 406 96"]
    Y --> Z["Tableau report d'informations (T.B.T.S.) Réf. 406 96"]
    Z --> AA["Tableau de synthèse (T.B.T.S.) Réf. 406 80"]

    AB["Exemple pour la "Boucle B""] --> AC["Attention Pas de panachage détecteur automatique / déclencheur manuel sur une même boucle!"]
    AC --> AD["Interface ConventionnelleRéf. 407 29"]
    AD --> AE["Déclencheur manuel adressable réf. 380 64"]
    AE --> AF["Interface ConventionnelleRéf. 407 29"]
    AF --> AG["Ex: Déclencheurs conventionnelsRéf. 406 71/72 (violet - vert marron - or) (violet - vert marron - or) (violet - vert marron - or) ((orange - orange - noir - marron - marron)"]

    AH["Exemple pour la "Boucle A""] --> AI["Tableau report d'informations (T.B.T.S.) Réf. 406 96"]
    AI --> AJ["Tableau report d'informations (T.B.T.S.) Réf. 406 96"]
    AJ --> AK["Tableau de chaleur adressable Réf. 406 70"]

    AL["Nombre total de diffuseurs sonores répartis sur les deux lignes : Réf. 415 07 : 64 max. Réf. 415 08 : 40 max. Réf. 415 14 : 7 max."] --> AM["Câble 1.5 mm² de catégorie CR1 * 1000 m max."]
    AM --> AN["Câble sonore non autonomes (T.B.T.S.) Réf. 415 07 / 08 : 32 max., Réf. 415 14 : 7 max."]
    AN --> AO["Câble sonore non autonomes (T.B.T.S.) Réf. 415 07 / 08 : 32 max., Réf. 415 14 : 7 max."]
    AO --> AP["Câble sonore non autonomes (T.B.T.S.) Réf. 415 07 / 08 : 32 max., Réf. 415 14 : 7 max."]
    AP --> AQ["Câble sonore non autonomes (T.B.T.S.) Réf. 415 07 / 08 : 32 max., Réf. 415 14 : 7 max."]

    AR["Longueur de câbles de catégorie C2 au sens de la norme NF C 32-070 pour les D.A.S.: Puisance 4.8 W * Section du câble 1.5 mm² 2.5 mm² 4 mm² Alim. = 24 V 210 m 350 m 570 m Alim. = 27 V 270 m 450 m 720 m Alim. = 48 V, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOe, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOE, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOO, BBOU, BBOO"]

* Au sens de la norme NF C 32-070
** Exemples d'exception : sanitaires, faux-plafonds de moins de 80 cm de hauteur

Attention : Cette étape est primordiale. Elle conditionne la réussite de l'installation

Adresser puis repérer chaque point de détection

A chaque point de détection (D.A., D.M., I.C.) correspond une adresse formée d'une lettre (nommant la boucle : de A à H) et d'un chiffre permettant de le repérer dans la boucle : de 01 à 32).

• la centrale reconnaît automatiquement la boucle.
• le chiffre doit être codé manuellement par l'installateur via les commutateurs pour les déclencheurs manuels et les interfaces conventionnelles, et via la languette du socle pour les détecteurs automatiques.

Deux points de détection de boucles différentes peuvent avoir le même chiffre, donc le même type de codage, mais leur adresse sera différenciée par la lettre de la boucle.

Remarque :

Cette opération d'adressage peut être réalisée avant ou après l'installation et le câblage des points. Dans tous les cas, penser à repérer le point dès son adressage à l'aide des étiquettes autocollantes livrées avec l'E.C.S. adressable.

Utiliser le tableau récapitulatif en pages III & IV du memento installation (pages centrales), préalablement rempli.

Détecteurs automatiques :

Retirer la languette après avoir appuyé sur l'ergot de blocage 1 2 8 32 7 4 15 64 A l'aide d'un tournevis faire sauter le(s) picot(s) jusqu'à l'obtention du code voulu Exemple : Adresse 21 = 16 + 4 + 1

4 Repérer le détecteur automatique à l'aide de l'étiquette correspondant à son adresse

A coller sur le plan A21 A B21 P 2 A22 A B22 A23 A P Exemple : détecteur automatique codé A2 A21 2 8 32 1 4 16 64

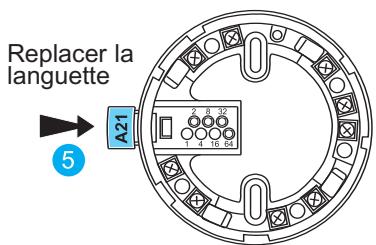

Replacement la languette A21 5

Déclencheurs manuels et interfaces conventionnelles :

1 Repérer le déclencheur manuel ou l'interface conventionnelle à l'aide de l'étiquette correspondant à son adresse

ALARME INCENDIE APPUYER ICI en cas de nécessité A03 Exemple : déclencheur manuel codé 03 de la ligne A = Adresse A03 A coller sur le plan A01 A B01 B 01 01 A02 A B02 B 02 02 A03 A B03 P 03 03

2 Positionner les commutateurs suivant l'adresse correspondante Exemple : déclencheur manuel codé A03

ON 1 2 3 4 5 6 7 A01 A B01 B C01 C D0 1 2 3 4 5 6 7 A02 A B02 B C02 1 2 3 4 5 6 7 A03 A B03 B C 1 2 3 4 5 6 7 A04 A B

Déclencheurs manuels étanches :

1 Repérer le déclencheur manuel étanche à l'aide de l'étiquette correspondant à son adresse

Exemple déclencheur manuel étanche code 01 de la ligne A = adresse A01 A colier sur le plan A01 A B01 B 01 01 01 A02 A B02 B 02 02 02 A03 A B03 P 03 03 03

2 Positionner les commutateurs suivant l'adresse correspondante Exemple : déclencheur manuel étanche codé A01

64 32 16 8 4 2 1 ADDRESS ON A01 A B01 B C01 C Dn- ON A02 A B02 B C02 C

Représentation de la planche d'adressage des détecteurs automatiques, des déclencheurs manuels et des interfaces conventionnelles associés à l'E.C.S. adressable (livrée)

Donner une adresse à chaque détecteur, déclencheur et interface conventionnelle. Repérer les produits avec les étiquettes autocollantes correspondant à l'adresse donnée (voir ci-dessous).

Exemple : produit code 1 de la ligne A = Adresse A01 A coller sur le plan A01 B01 A02 B02 A03 B03

A01

A01

B01

B01

C01

C01

D01

D01

E01

E01

F01

F01

G01

G01

H01

H01

A02

A02

B02

B02

C02

C02

D02

D02

E02

E02

F02

F02

G02

G02

H02

H02

A03

A03

B03

B03

C03

C03

D03

D03

E03

E03

F03

F03

G03

G03

H03

H03

A04

A04

B04

B04

C04

C04

D04

D04

E04

E04

F04

F04

G04

G04

H04

H04

A05

A05

B05

B05

C05

C05

D05

D05

E05

E05

F05

F05

G05

G05

H05

H05

A06

A06

B06

B06

C06

C06

D06

D06

E06

E06

F06

F06

G06

G06

H06

H06

A07

A07

B07

B07

C07

C07

D07

D07

E07

E07

F07

F07

G07

G07

H07

H07

A08

A08

B08

B08

C08

C08

D08

D08

E08

E08

F08

F08

G08

G08

H08

H08

A09

A09

B09

B09

C09

C09

D09

D09

E09

E09

F09

F09

G09

G09

H09

H09

A10

A10

B10

B10

C10

C10

D10

D10

E10

E10

F10

F10

G10

G10

H10

H10

A11

A11

B11

B11

C11

C11

D11

D11

E11

E11

F11

F11

G11

G11

H11

H11

A12

A12

B12

B12

C12

C12

D12

D12

E12

E12

F12

F12

G12

G12

H12

H12

A13

A13

B13

B13

C13

C13

D13

D13

E13

E13

F13

F13

G13

G13

H13

H13

A14

A14

B14

B14

C14

C14

D14

D14

E14

E14

F14

F14

G14

G14

H14

H14

A15

A15

B15

B15

C15

C15

D15

D15

E15

E15

F15

F15

G15

G15

H15

H15

A16

A16

B16

B16

C16

C16

D16

D16

E16

E16

F16

F16

G16

G16

H16

H16

A17

A17

B17

B17

C17

C17

D17

D17

E17

E17

F17

F17

G17

G17

H17

H17

A18

A18

B18

B18

C18

C18

D18

D18

E18

E18

F18

F18

G18

G18

H18

H18

A19

A19

B19

B19

C19

C19

D19

D19

E19

E19

F19

F19

G19

G19

H19

H19

A20

A20

B20

B20

C20

C20

D20

D20

E20

E20

F20

F20

G20

G20

H20

H20

A21

A21

B21

B21

C21

C21

D21

D21

E21

E21

F21

F21

G21

G21

H21

H21

A22

A22

B22

B22

C22

C22

D22

D22

E22

E22

F22

F22

G22

G22

H22

H22

A23

A23

B23

B23

C23

C23

D23

D23

E23

E23

F23

F23

G23

G23

H23

H23

A24

A24

B24

B24

C24

C24

D24

D24

E24

E24

F24

F24

G24

G24

H24

H24

A25

A25

B25

B25

C25

C25

D25

D25

E25

E25

F25

F25

G25

G25

H25

H25

A26

A26

B26

B26

C26

C26

D26

D26

E26

E26

F26

F26

G26

G26

H26

H26

A27

A27

B27

B27

C27

C27

D27

D27

E27

E27

F27

F27

G27

G27

H27

H27

A28

A28

B28

B28

C28

C28

D28

D28

E28

E28

F28

F28

G28

G28

H28

H28

A29

A29

B29

B29

C29

C29

D29

D29

E29

E29

F29

F29

G29

G29

H29

H29

A30

A30

B30

B30

C30

C30

D30

D30

E30

E30

F30

F30

G30

G30

H30

H30

A31

A31

B31

B31

C31

C31

D31

D31

E31

E31

F31

F31

G31

G31

H31

H31

A32

A32

B32

B32

C32

C32

D32

D32

E32

E32

F32

F32

G32

G32

H32

H32

4040059-00

INSTALLATION - Mise en place de l'E.C.S. adressable

Démontage de la face avant de l'E.C.S. adressable

1 - Dévisser le volet

2 - Dévisser le capot (vis quart de tour)

3 - Déposer le capot - Le volet s'abaisse

4 - Déposer les trappes

ATTENTION - Ne pas toucher ce connecteur - Ne pas introduire d'éléments métalliques ergot

5 - Retirer le volet et le mettre en sécurité.

1 Désolidariser le connecteur du volet en soulevant le cable-nappe
2 Détacher le volet de la centrale en déclipsant les 2 ergots de leur logement

Fixation de l'E.C.S. adressable

Montage de l'E.C.S. adressable avec réhausse

Réf. 406 98

Côtes de fixation de la réhausse : identiques à celles de l'E.C.S. adressable, voir ci-dessus.

f. 406 98 s de fixation de la réhausse : identiques les de l'E.C.S. adressable, voir ci-dessus. Détacher la cale de la vis et l'installer dans son logement

Montage de l'E.C.S. adressable dans une baie 19" Accessoires 19"

Réf. 331 30

Permet d'intégrer l'E.C.S. adressable dans une baie 19".

Hauteur : 10u

Des accessoires 19" pour les alimentations sont disponibles:

- Réf. : 614 75 pour 614 80/81;

- Réf. : 614 76 pour 614 82/83.

Voir la notice de l'accessoire 19".

INSTALLATION - Raccordement des périphériques

Description des borniers

DIFFUSEURS SONORES 1 DIFFUSEURS SONORES 2 LIGNE CMSI n° 1 LIGNE CMSI n° 2 C R FEU C R T CONTACT AUX. SC UGA C R T FEU DERANG B.P. + - S1 S2 SON CONTINU SYNTHESSE 1 2 3 4 5 6 7 8 9 10

Fonctions	Désignation	Caractéristiques	Veille		Déclenchement	Retour en veille
Lignes diffuseurs sonores non autonomes	DIFFUSEURS SONORES 1 2 3	Sorties 24V I max. (S1 + S2) 1,2 A	1 2 31 : -5 V pulsé2 : 0 V3 : 0 V	son continu1 2 31 : +24 V2 : 0 V3 : +24 V	En alarme générale1 2 31 : +24 V2 : 0 V3 : 0 V	A l'issue du cycle d'alarme générale1 2 31 : -5 V pulsé2 : 0 V3 : 0 V
BP Son ContinuCommande à fermeture par BP ou inter horaire	BP SON CONTINU	Entrée	Utilisation optionnelle hors SSI, utilisé dans l'exploitation de certains bâtiments (ex. : commande de sonnerie de fin de cours en établissement scolaire, ... )Actif uniquement en état de veille.
Lignes à manque de tension sans contrôle de position (ex. : commande de porte coupe feu)	LIGNE	2 A 24 V1 A 48 V			En alarme ou appui sur les touches "LIGNE 1" ou "2"Durée : 2 mn minimum	Après appui sur la touche "REARMEMENT" (+ code de niveau 2), 2 mn minimum après une commande automatique ou automatique, 2 mn après une commande manuelle
Contacts FEU(ex. : transmetteur téléphonique)	FEU CR	2 A 24 V1 A 48 V			En alarme
	FEU CRT	2 A 24 V1 A 48 V	RTCT	En alarme		Après appui sur la touche "REARMEMENT" (+ code de niveau 2)
Contact auxiliaire (ex. : commande de B.A.A.S.)	CONTACT AUX. CRT	2 A 24 V1 A 48 V	RTCTVeille ou détection		En alarme générale	Après appui sur la touche "REARMEMENT" (+ code de niveau 2)
Commande Son Continu B.A.A.S.	SC	Liaison optionnelle pour commande du Son Continu des B.A.A.S.
Contact UGA(gestion des issues de secours)	UGA	2 A 24 V1 A 48 V			En alarme générale	Suite à une détection : A l'issue du cycle d'alarme générale après appui sur la touche "REARMEMENT" (+ code de niveau 2) (si la condition de feu a disparu) puis appui sur la touche "ACQUITTEMENT PROCESSUS"
Contact DERANGEMENT(ex. : commande d'un organe de signalisation)	DERANG	2 A 24 V1 A 48 V	Hors dérangement(hors défaut diffuseurs sonores, secteur, batterie, détection, système)		Dérangement(défaut diffuseurs sonores, secteur, batterie, détection, système)
Liaison tableaux de synthèse et tableaux répétiteurs	+ - S1 S2 SYNTHESSE	• Sortie 10 à 20 V (+/-) • Bus de communication (S1/S2)

11 boucle A + - boucle B + - boucle C + - boucle D + - boucle E + - boucle F + - boucle G + - boucle H 12 + - - + Sortie 24V

11 Boucle de détection (bus de communication). Raccordement des détecteurs adressables, déclencheurs adressables et interfaces conventionnelles.

Possibilité de raccorder au maximum 32 points (déclencheurs manuels ou détecteurs automatiques).

Attention : une interface conventionnelle est considérée comme une adresse, pas comme un point.

12 Sortie 24 V : Cette sortie passe à 0 V pendant 4 secondes lors du réarmement de l'E.C.S. adressable.

Installation des cartes boucles de détection

L'E.C.S. adressable "hors tension", si nécessaire mettre en place la (ou les) carte(s) de 2 boucles de détection réf. 406 93, après avoir déclipsé le volet.

Zones de préhension ATTENTION Saisir les cartes par les zones de préhension pour éviter de provoquer des décharges électrostatiques susceptibles d'endommager les composants.

Boucles E-F Boucles G-H

Capacité du système (en mA)

Le tableau ci-dessous permet de vérifier que l'installation ne dépasse pas la capacité du système (en état de veille) :

• indiquer la quantité de chacun des éléments;
• calculer la consommation de chacun des éléments;
• calculer le total, celui-ci doit être inférieur à 275 mA.

	Détecteur automatique optique adressable	Détecteur automatique de chaleur adressable	Déclencheur manuel adressable	Déclencheur manuel adressable étanche	Interface conventionnelle	Détecteur linéaire conventionnel	Détecteur automatique conventionnel	Détecteur de flamme conventionnel	Tableau de synthèse ou répétiteur
Consommation unitaire	0,88	0,88 (406 70)1,30 (406 60)	0,26	1,04	34	9	0,36	1,5	8,33
Quantité
Consommation totale

Gestion des issues de secours

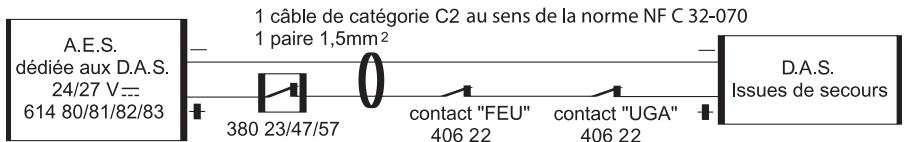

A.E.S. dédiée aux D.A.S. 24/27 V--- 614 80/81/82/83 1 câble de catégorie C2 au sens de la norme NF C 32-070 1 paire 1,5mm² 380 23/47/57 contact "FEU" 406 22 contact "UGA" 406 22 D.A.S. Issues de secours

Câblage des boucles de détection

Détecteur optique de fumée adressable / Détecteur de chaleur adressable Réf. 406 69/70

Côtes d'encombrement

Réf. 406 69 - Détecteur optique de fumée adressable (socle inclus)

Ø 100 50

Réf. 406 70 - Détecteur de chaleur adressable (socle inclus)

Ø 100 50

Programmation des adresses

Donner une adresse à chaque détecteur (voir page 10).

Montage du socle

(arrivée des câbles par l'arrière)

Ø 4 mm max.

Câblage

Bornier boucle adressable de l'E.C.S. adressable

Regroupement de détecteurs : connexion possible si plusieurs détecteurs partagent le même indicateur d'action. Pour cette connexion, utiliser un câble distinct du câble boucle.

Pour cette connexion, utiliser un cable distinct du cable boucle 1(+) 2(-) Indicateur d'action Réf. 406 58 -R +R L1 -L2 -R -L2 -L1 -R -L2 +R L1

Maximum : 1 indicateur d'action par détecteur ou groupe de détecteurs

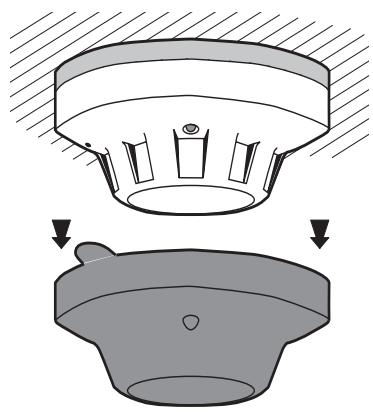

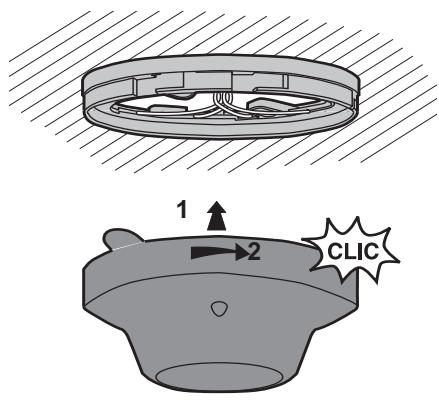

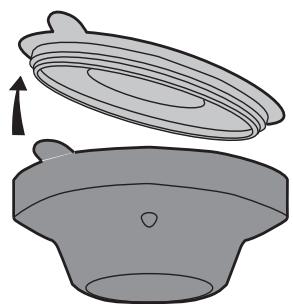

Mise en place du détecteur sur son socle

1 Retirer l'opercule protégeant les contacts du détecteur.

2 Mettre en place le détecteur sur le socle sans retirer le capot de protection 1, et le faire pivoter dans le sens de la flèche 2 jusqu'à enclenchement, puis verrouillage ("CLIC").

1 2 CLIC

3 Retirer le capot de protection avant la mise en service effective de l'installation.

Démontage du détecteur

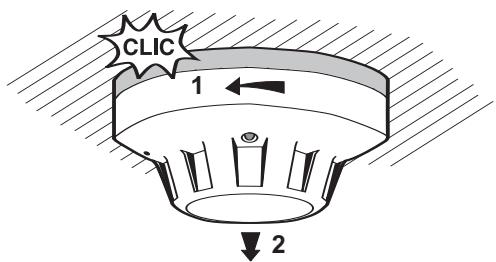

Faire pivoter le détecteur sur son socle dans le sens de la flèche jusqu'au déclenchement.

CLIC 1 2

INSTALLATION - Raccordement des périphériques (suite)

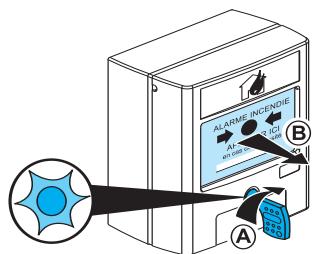

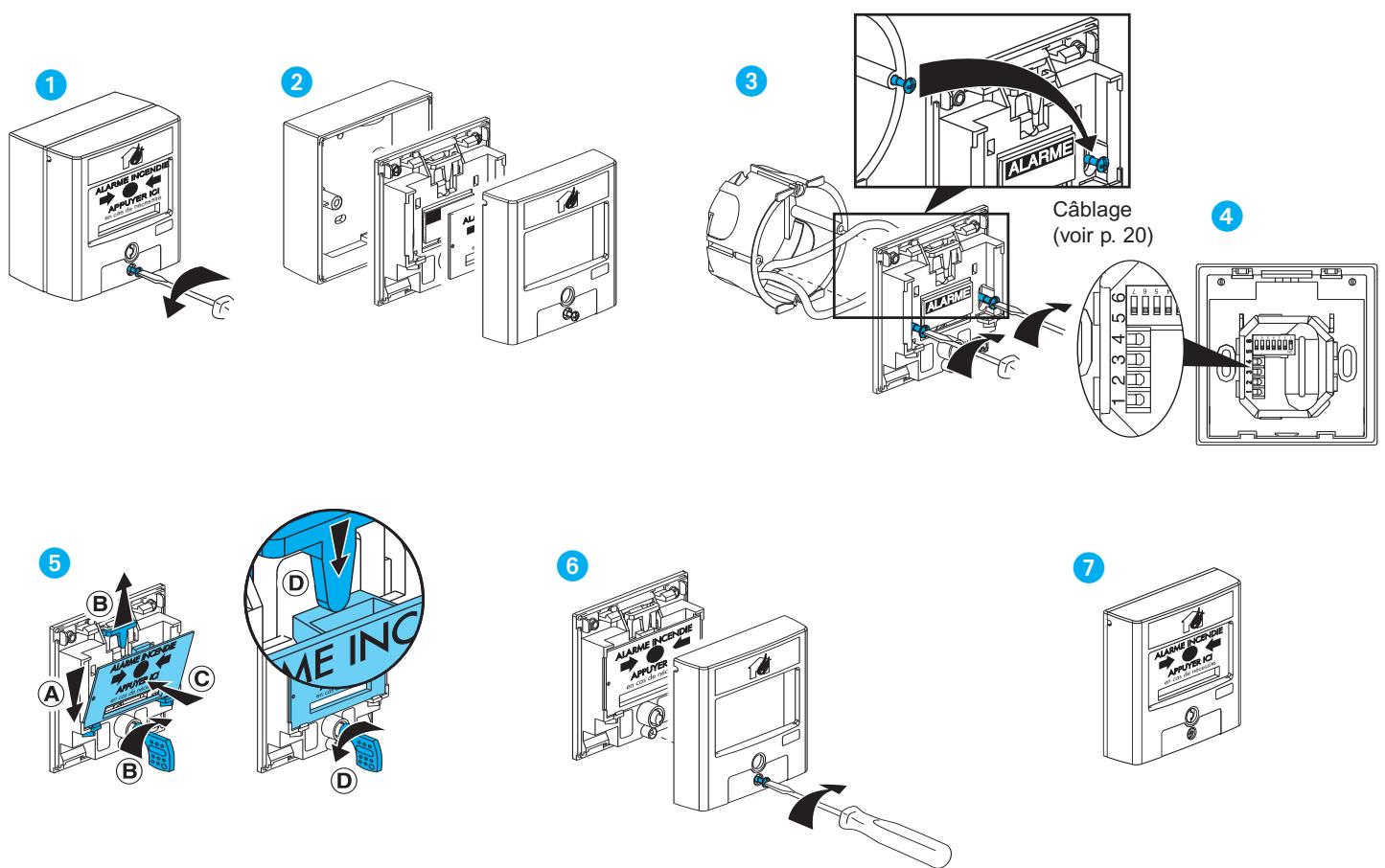

Déclencheur manuel adressable

Réf. 380 64

Alumis Norcise Aperture IQ Indicateur lumineux

IP 40

IK 07

-10°C à +55°C

2 x 1 mm ^4

Programmation des adresses

Donner une adresse à chaque déclencheur manuel (voir page 10).

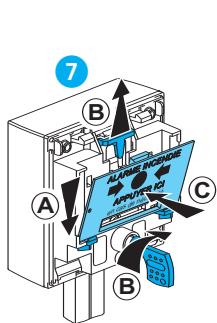

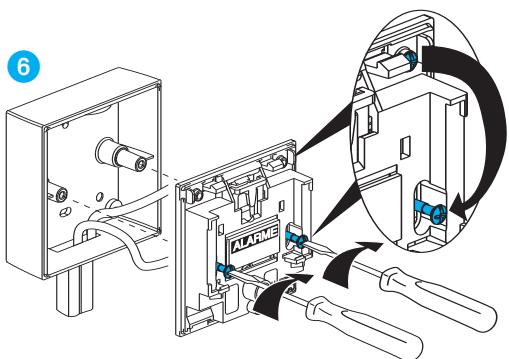

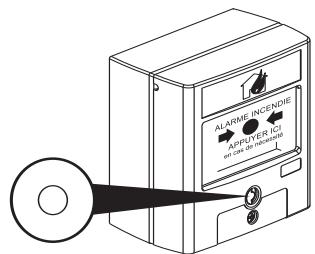

Pose en saillie

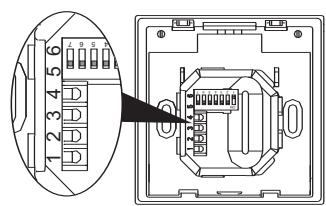

5 Câblage (voir p. 20)

1 2 3 4 5 6 D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

6 ALARM

7 A B C ACM+2000 APPROYER IC

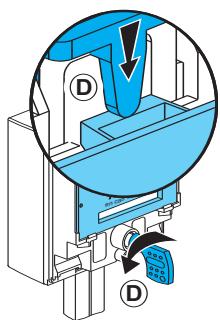

Pose en semi-encastré

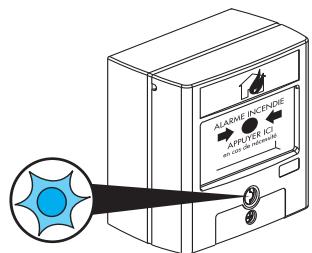

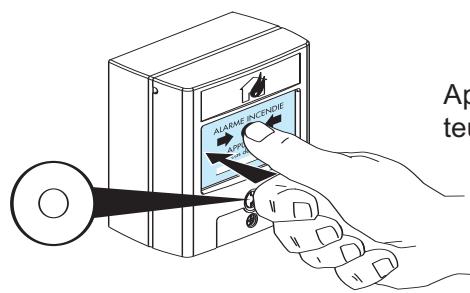

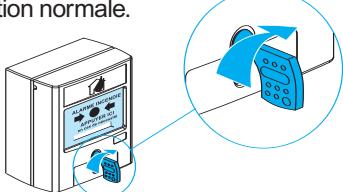

Déclenchement et réarmement

Après cette action, l'indicateur lumineux reste éteint.
Après la prise en compte de ce déclenchement par l'E.C.S. adressable :

ALARM INCENDE ARUTUK K7 EN 120, DE 28 (40000) 3

Après cette action, l'indicateur lumineux reste allumé.
Prise en compte de ce réarmement par l'E.C.S. adressable
Après le réarmement réalisé au niveau de l'E.C.S. adressable :

Exemple de câblage Bornier boucle adressable de l'E.C.S. adressable

Déclencheur manuel étanche adressable

Réf. 380 74

Voir notice dédiée

Interface conventionnelle

Réf. 407 29

Voir notice dédiée

Détecteurs conventionnels

Réf. 406 71/72/73

Réf. 406 75

Voir notice dédiée

Déclencheurs manuels conventionnels

Réf. 380 12/35/13/75

Voir notice dédiée

Diffuseurs sonores

Diffuseurs sonores non autonomes pour son d'alarme générale

Réf. 415 07/08/14

Voir notice dédiée

Diffuseurs sonores pour alarme générale sélective

(son différent du son d'alarme générale)

Voir notice dédiée

Réf. 415 07/43

B.A.A.S.

Réf. 405 30/31/32/33

Voir notice dédiée

Système de sonorisation de sécurité

Voir notice dédiée

Déclencheurs électromagnétiques (consommation : 0,6 W) Réf. 406 82/86/95

Voir notice dédiée

Les déclencheurs électromagnétiques sont alimentés par une alimentation externe et pilotés par l'E.C.S. adressable.

S'assurer que leur consommation totale est en adéquation avec la capacité de l'alimentation choisie.

Alimentations électriques de sécurité

Réf. 614 79/80/81/82/83

Voir notice dédiée

Report d'informations

Tableau report d'informations pour E.C.S. adressable

Réf. 406 96

IP 31

IK 07

Câble 9/10 ^e de catégorie CR1 au sens de la norme

NF C 32-070, 750 m max.

Association maximum de 5 reports (tableaux report d'informations réf. 406 96 et/ou tableaux de synthèse réf. 406 80) avec l'ECS adressable réf. 406 22.

Ecran 2 lignes de 16 caractères :

indication des 10 derniers évènements (concernant l'E.C.S. adressable et les états internes du 406 96)

Flèches indiquant la possibilité de lire d'autres messages en utilisant les touches de défilement

Touches de défilement des messages

REPETITÉUR D'ALARME INCENDITE 406-95 legrand ELUCIATION GENERALE VEU VEILLE RESTREINTE DÉRANGEMENT GENERAL HOIS SERVICE/TEST GENERAL SOUS TENSION LARRET SIGNAL SONORE

Voyant EVACUATION GENERALE :

Voyant rouge (flash) : alarme générale en cours sur l'E.C.S. adressable

Voyant FEU : Voyant rouge (flash) : feu détecté au niveau de l'E.C.S. adressable

Voyant VEILLE RESTREINTE : Voyant jaune (flash) : état de veille de l'E.C.S. adressable limité à l'alarme restreinte

Voyant DERANGEMENT GENERAL :

Voyant jaune (flash) : défaut dérangement général sur l'E.C.S. adressable

Voyant HORS SERVICE / TEST GENERAL :

Voyant jaune (flash) : un élément de l'E.C.S. adressable est en hors service ou en test

Voyant SOUS TENSION : Voyant vert (flash) :

l'E.C.S. adressable est sous tension

Vis d'ouverture et de fermeture du tableau report

Touche ARRET SIGNAL SONORE :

arrêt du son du tableau report d'informations (sans retour d'information vers l'E.C.S. adressable)

Ouverture

Duverture ③ ② passage des câbles legume 1

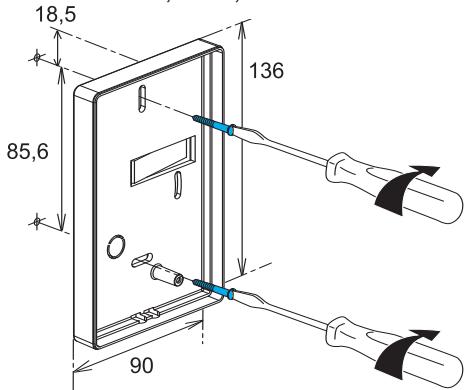

Fixation

Produit fermé : H=160 mm, l=116,5 mm, P=52.5 mm.

18,5 85,6 136 90

Pré-découpes pour passage des câbles

Raccordement

Bomier E.C.S. adressable + - S1 S2 SYNTHESE Accu. + - + - S1 S2 Accu. + - + - S1 S2

2 câbles une paire 9/10 ^e de catégorie CR1
Important : 5 reports maximum alimentés par l'E.C.S. adressable : tableau report d'informations réf. 406 96 et/ou tableau de synthèse réf. 40680.

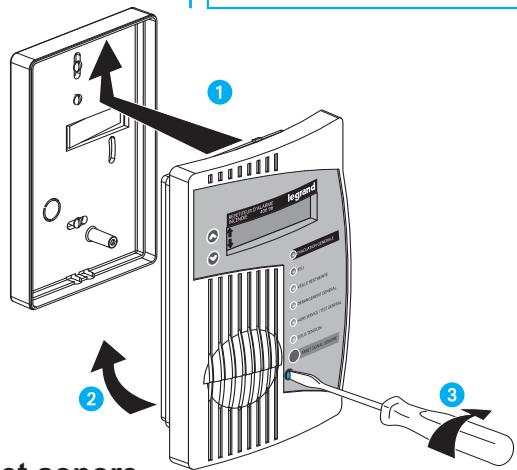

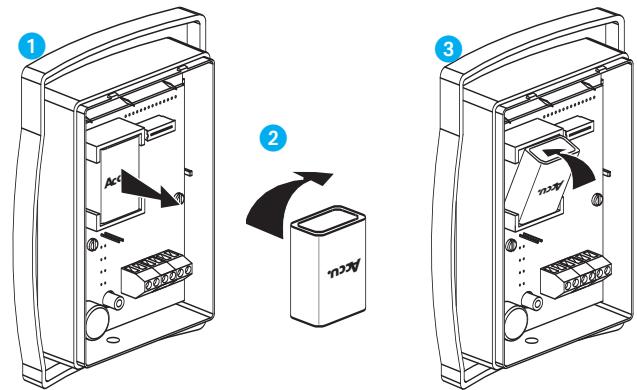

Mise en place de la batterie

Connector la batterie, source d'alimentation secondaire du tableau report d'informations (livrée montée à l'envers dans le tableau).

ATTENTION : Utiliser exclusivement la batterie Réf. 40751 (Ni Mh 9 V).
Dans le cadre de la maintenance : changer la batterie tous les 4 ans, la mettre au rebut conformément à la législation en vigueur.

Fermeture

1 2 3 Legend

Signalisations visuelles et sonore

Le tableau report d'informations permet :

• le report des informations fournies par l'E.C.S. adressable sur les événements en cours,
• l'affichage d'informations sur le fonctionnement interne du répétiteur.

Les voyants donnent une indication générale sur l'état de l'E.C.S. adressable.

L'écran permet de détailler chaque événement en cours sur l'E.C.S. adressable :

Quand l'E.C.S. adressable est en état de veille : le message est "REPETITEUR D'ALARMES".

Après correction d'événements sur l'E.C.S. adressable, l'information disparaît de l'écran.

Lorsque tous les événements sont acquittés sur l'E.C.S. adressable, si un événement reste mémorisé dans le tableau report d'informations, appuyer au minimum 5 secondes sur la touche "ARRET SIGNAL SONORE".

L'écran indique aussi des états internes du tableau report d'informations :

- DEFAULT : batterie, alimentation locale (pas assez de tension d'alimentation


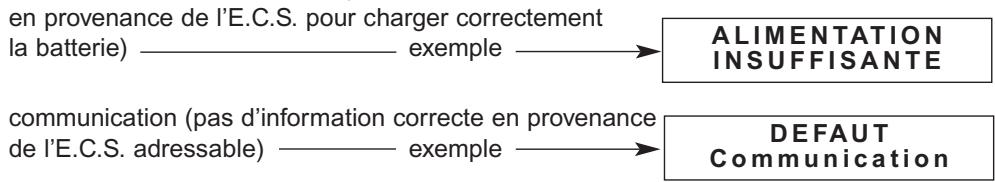

    A["en provenance de l'E.C.S. pour charger correctement la batterie)"] --> B["exemple"]
    B --> C["ALIMENTATION INSUFFISANTE"]
    D["communication (pas d'information correcte en provenance de l'E.C.S. adressable)"] --> E["exemple"]
    E --> F["DEFAULT Communication"]

Lorsque l'E.C.S. adressable passe sur troisième source : secteur absent et batterie S.D.I. en troisième source, et que l'alimentation du tableau report d'informations est absente, le report éteint le voyant sous tension et sonne pendant une heure (non acquittable).

Le buzzer sonne dès l'apparition d'une alarme, d'un dérangement ou d'un défaut de liaison.

Il s'arrête après la disparition de tous les événements ou après l'appui sur la touche "ARRET SIGNAL SONORE".

Tableau de synthèse

Réf. 406 80

Longueur de câble : 750 m en câble 9/10 ^e

1000 m en câble 1,5 mm²

Association au maximum de 5 tableaux de synthèse alimentés par l'ECS.

Voir notice dédiée

Indicateur d'action

Réf. 406 58

Voir notice dédiée

Imprimante

Utiliser une imprimante matricielle ou à jet d'encre de type CENTRONICS (connecteur DB 25)

Sur le tableau (connexion par l'extérieur sur le côté droit du boîtier) :

Sur le volet détaché (connexion sur le côté gauche du volet)

Batterie de l'U.G.A. (réf. 407 50) Raccorder le connecteur 7 Ah Batterie de l'E.C.S. (réf. 407 49) Raccorder les 2 fils bleu (-) et rouge (+) Fusibles batteries F1 et F2 F1 : fusible batterie Pb de l'E.C.S. / F5AL250V F2 : fusible batterie Ni-Cd de l'U.G.A. / F5AL250V

Date de fabrication indiqué sur la batterie de l'E.C.S. et sur celle de l'U.G.A. :

La date de fabrication se présente sous la forme d'une date : ex. 28 mars 2006.

2 Secteur (B.T.)

230 V 50/60 Hz (B. T.) N L Fusible secteur T2AH250V

Important :

Connector les batteries, puis mettre le secteur, en phase finale d'installation.

L'installation doit être réalisée conformément aux exigences de la NF C 15-100.

- alimentation secteur 230 V 50/60 Hz (B. T.)

- câble 1,5 mm² - circuit indépendant

- parafoudre de protection : cf. catalogue général Legrand

- dispositif de protection par disjoncteur bipolaire 3 A.

CHARGE DES BATTERIES

30 heures impérativement

AUTONOMIE SUR BATTERIES

12 heures + 5 minutes d'alarme générale

+ 1 heure (mise en sécurité)

ATTENTION - Ne pas toucher ce connecteur - Ne pas introduire d'éléments métalliques

1 - Repositionner le volet de l'E.C.S. adressable

1 Repositionner le volet sur l'E.C.S adressable en clipsant les 2 ergots
2 Connecter le câble nappe

2 - Replacer les trappes après découpe du passage des câbles

Attention : avant la réalisation des essais, laisser charger les batteries pendant 30 heures.

Se reporter à la page suivante pour la procédure de première mise sous tension.

Contrôle de votre installation par l'E.C.S. adressable

Première mise sous tension

A la première mise sous tension, l'E.C.S. adressable reconnaît automatiquement tous les points de détection raccordés. Ce contrôle vous permet de vous assurer de la cohérence entre les éléments câblés et le plan d'installation avant de configurer l'E.C.S.

1 Mettre l'appareil sous tension :

- Le voyant vert "SOUS-TENSION"

7 s'allume;

- Le voyant jaune "HORS SERVICE"

10 s'allume (s'éteint

automatiquement à la fin de la configuration);

- Le voyant jaune "DEFAULT SYSTEME" 13

s'allume (s'éteint après appui sur la touche "REARMEMENT" 18);

- Eventuellement les voyants jaunes "DEFAUT

BATTERIE" 9 et "DEFAULT" 12 s'allument.

Laisser charger les batteries pendant 30 heures.

L'écran ci-après apparaît :

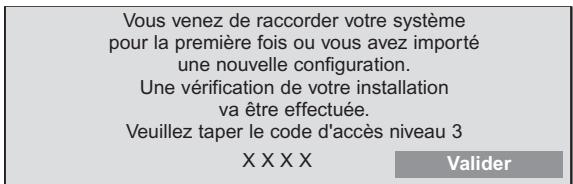

Vous venez de raccorder votre système pour la première fois ou vous avez importé une nouvelle configuration. Une vérification de votre installation va être effectuée. Veuillez taper le code d'accès niveau 3 X X X X Valider

2 Taper sur le clavier votre code d'accès (par défaut 3333)

et appuyer sur la touche

Valider

3 La vérification de l'installation commence.

Valider les informations fournies par l'E.C.S. adressable.

Si les informations ne sont pas correctes, appuyer sur la touche Non

et vérifier, ou modifier éventuellement, le câblage de la partie de l'installation concernée.

Les éléments vérifiés par l'E.C.S. adressable et à valider sont :

- Le nombre et la désignation (lettre) des boucles de détection (voir procédure ci-contre)

- Le nombre de points de chaque type par boucle.

exemple :

Vous avez câblé les 2 boucles de détection A et B avec 5 déclencheurs manuels, 10 détecteurs optiques et 2 détecteurs de chaleur sur chaque boucle.

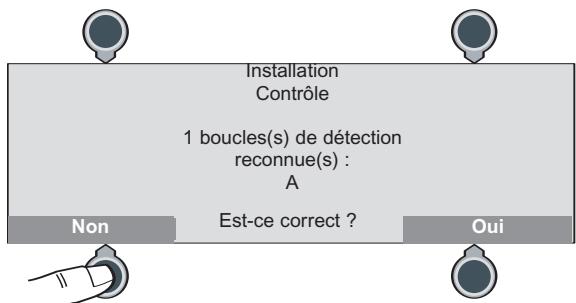

Installation Contrôle 1 boucles(s) de détection reconnue(s) : A Non Est-ce correct ? Oui

L'écran suivant apparaît :

Installation Contrôle Vérifiez le câblage et appuyez sur "Valider" après vérification Valider Après vérification, la boucle B était déconnectée. Corriger le câblage et appuyer sur la touche Valider

Installation Contrôle 2 boucles(s) de détection reconnue(s) : A, B Non Est-ce correct ? Oui

Ceci permet d'accéder à la vérification de la composition des boucles : écrans suivants.

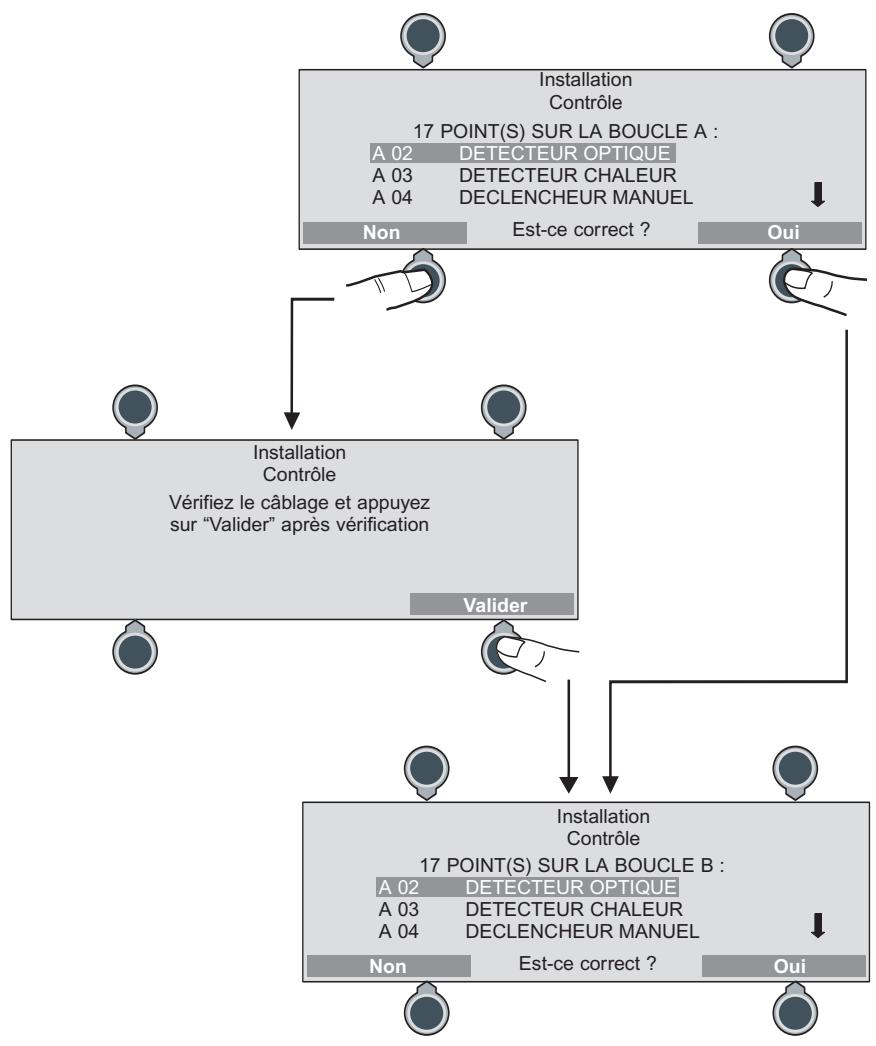


A cette étape, le voyant du point sélectionné s'allume (hors interface conventionnelle).

Après la validation de la dernière boucle, l'écran suivant apparaît :

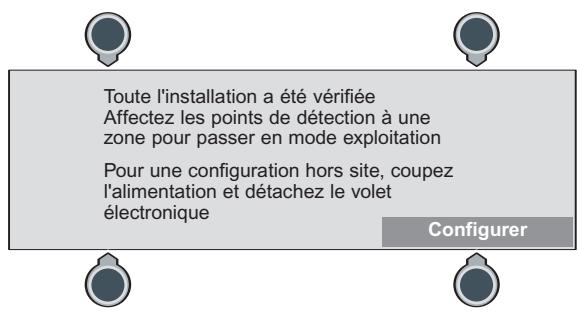

Toute l'installation a été vérifiée Affectez les points de détection à une zone pour passer en mode exploitation Pour une configuration hors site, coupez l'alimentation et détachez le volet électronique Configurer

Préparation de la configuration hors site

La configuration peut être réalisée sur site (volet en place sur l'E.C.S. adressable), ou hors site (volet détaché) après le “Contrôle installation”

Voir ci-dessous :

SUPPEMENT DE CONTROLE ET DE SIGNALISATION ADRESSABLE AVEC CENTRALISATEUR DE MISE EN SECURITE INCENDIE 406.22 FEU SOUS TENSION DEFAULT SECTEUR DEFAULT BATTERIE HORS SERVICE O DIBRANGEMENT CONTACT AUXILIARE HORS SERVICE ALARMIE EVACUATION GENERALE Toute l'installation a été vérifiée Affectez les points de détection à une zone pour passer en mode exploitation Pour une configuration hors site, coupez l'alimentation et détachez le volet électronique Configurer VEILLE RESTRIENTE DIFFUSEURS SONORES HORS SERVICE O DIBRANGEMENT HORS SERVICE TEST DEFAULT DEFAULT SYSTEME SYSTEME HORS SERVICE COMMANDE EVACUATION GENERALE ACQUITTEMENT PROCESSUS REARMEMENT ARRET SIGNAL SONORE LIGNE 1 LIGNE 2 1 2 3 4 5 6 7 8 9 0 A Z E R T Y U I O P - / Q S D F G H J K L M W X C V B N •+ ESPACE ← VEILLE

Couper l'alimentation secteur. Déconnecter les batteries.

ATTENTION - Ne pas toucher ce connecteur - Ne pas introduire d'éléments métalliques

Pour configurer avec un volet détaché de l'E.C.S. adressable, utiliser obligatoirement l'alimentation fournie.

l'alimentation fournie. Possibilité de connecter une imprimante au volet.

A chaque sortie du mode configuration, il est impératif de revenir à l'écran de veille (appuyer sur le BP "VEILLE")

avant de procéder à un reset (BP sur la carte) ou à une coupure d'alimentation.

La configuration de l'E.C.S. peut être sauve-gardée sur mémoire débrochable. Pour un meilleur confort d'utilisation, utiliser l'emballage de l'E.C.S. adressable comme pupitre pour le volet.

CONFIGURATION - Horloge

En mode exploitation, accéder à cette fonction, depuis l'écran de veille, par la succession des menus suivants :

Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) puis validez en appuyant sur :

Valider

L'écran suivant apparaît :

Système Horloge Date : 01 / 01 / 08 (jj / mm / aa) Heure : 08 : 00 (hh : mm) Retour menu

Utiliser le clavier et le navigateur pour la saisie de l'heure et de la date.

La touche Valider apparaît en bas à droite de l'écran en cas de modification.

Pour enregistrer les modifications, appuyer sur la touche Valider puis sur la touche

Retour menu

pour revenir au menu précédent.

Pour revenir au menu précédent sans enregistrer les modifications, appuyer sur la touche

Retour menu

sans appuyer sur la touche

Valider

Nota : la configuration de l'horloge permet d'avoir des informations correctes dans les historiques et les impressions.

Si l'heure n'a pas été configurée, son indication clignote.

CONFIGURATION - Nom des points

Cette étape consiste à donner un libellé à chaque point de détection (touche (Si vous ne réalisez pas cette opération, un libellé par défaut apparaîtra : "POINT" suivi de l'adresse du point concerné).

Les libellés définis à cette étape pour les points seront affichés à l'écran lors des évènements les concernant. La précision du libellé est donc primordiale pour le confort de l'exploitant et la rapidité d'intervention en cas de feu. Utiliser le tableau en pages III & IV du memento installation (pages centrales) pour vous aider dans cette étape.

Pour vous aider à accéder au menu “Nommer les points”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Configurer / Détection / Nommer / Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider .

Suite config. Détection Nommer points Retour menu A01 DECLENCHEUR MANUEL Nom du point : - - Précédent Suivant

Taper à l'aide du clavier la localisation (situation géographique) de chaque point de détection (15 caractères maximum) (ex.: cuisine, couloir, hall, etc..).

Remarque :

Suite config. Cette fonction n'apparaît qu'à la validation du dernier point.

Elle permet de passer à l'étape de configuration suivante.

Remarque :

Une aide à la saisie des libellés est active.

• Frapper le premier caractère du libellé.

• Si le caractère correspond au moins à l'un des libellés de la liste mémorisée, la fin du mot s'affiche en inverse vidéo à droite du curseur.

• Si la proposition ne convient pas : frapper le caractère suivant, une nouvelle recherche s'effectue.

• Si la proposition convient : appuyer sur la touche OK/suivante pour valider et passer au point suivant, ou sur la flèche droite ou basse du navigateur. Le curseur se positionne à la fin de la proposition et le libellé n'est plus affiché en inverse vidéo.

La touche Désactiver aide saisie apparaît dès la frappe du premier caractère du libellé.

Un appui sur cette touche désactive cette aide, la fonction proposée devient alors

Activer aide saisie

Exemple d'entrée d'un libellé d'un nom de zone, chambre :

Désactiver aide saisie Détection Nommer points Retour menu A01 DECLENCHEUR MANUEL Nom du point : chambre ---- Précédente OK/suivante

Cas de l'interface conventionnelle

Déclencheurs manuels Détction Nommer points Retour menu H03 INTERFACE CONVENTIONNELLE Cette interface permet de raccorder une boucle de : detecteurs automatiques Nom du point : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Important : En plus de la localisation de l'interface, vous devez préciser si les éléments qui y sont raccordés sont

- des détecteurs automatiques (touche

- ou des déclencheurs manuels (touche

Par défaut, une interface est considérée comme étant raccordée à des détecteurs automatiques.

Si ce n'est pas le cas, appuyer sur la touche

CONFIGURATION - Définition des zones

Cette étape consiste à donner un libellé aux zones de détection (touche Définir les zones).

(Si vous ne réalisez pas cette opération, un libellé par défaut apparaïtra : son numéro, exemple : ZDa01) Les libellés définis à cette étape pour les zones seront affichés à l'écran lors des évènements les concernant. La précision du libellé est donc primordiale pour le confort de l'exploitant et la rapidité d'intervention en cas de feu Utiliser le tableau des pages III & IV du memento installation pour vous aider dans cette étape.

Pour vous aider à accéder au menu “Définir les zones”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider /

Nom de la zone

La centrale propose les zones dans l'ordre numérique.

Les touches Précédente / Suivante

permettent de naviguer de la zone ZD 01 à la zone ZD 64.

Taper à l'aide du clavier la localisation de la zone (15 caractères max.) (ex. : 1er étage, ...).

Une aide à la saisie vous est proposée (voir page 30).

Détection Définir zones RETOUR MENU ZONE DE DETECTION ZD 01 Nom de la zone : - - - - - non affecté A01 Local poubelle 1 non affecté A02 Local poubelle 2 non affecté A03 Local poubelle 3 Précédente Zone vide ! Suivante

Affecter ou retirer un point

Utiliser le navigateur 21 pour quitter le champ de localisation de la zone et naviguer dans la liste des points proposés. Pour affecter un point à la zone, positionner le curseur sur ce point (alors en “inverse vidéo”)

et appuyez sur la touche Affecter

Pour retirer un point affecté, positionner le curseur sur ce point et appuyer sur la touche Retirer

Quand une zone est déjà créée, le numéro de zone est en inverse vidéo.

Tout retirer Détection Définir zones RETOUR MENU ZONE DE DETECTION ZDa 01 Nom de la zone : - non affecté A01 Local poubelle 1 non affecté A02 Local poubelle 2 non affecté A03 Local poubelle 3 Précédente 32 pts affectés Suivante

La touche Tout retirer apparaît, elle permet de retirer tous les points.

Le type de zone

Une zone de détection est soit manuelle (ZDm), soit automatique (ZDa). C'est le premier point affecté à une zone qui lui donne son type. Tous les points de l'autre type disparaissent alors de la liste, vous assurant ainsi de ne pas faire d'erreur (le mélange de D.M. et de D.A. sur une même zone est alors impossible).

Attention : L'E.C.S. adressable interdit l'affectation de plus de 32 adresses par zone (limite max. du nombre de points par boucle autorisé par la norme).

Par contre, dans le cas d'utilisation de boucles conventionnelles (avec une I.C.), s'assurer que la somme des points conventionnels et des points adressables ne dépasse pas 32.

Le nombre de points adressables affectés apparaît en bas de l'écran.

Suppression d'une zone

Pour supprimer une zone : retirer tous les points affectés à cette zone, puis appuyer sur la touche OK/suivante

Le nombre de points affectés est alors remplacé par l'indication "Zone vide".

Appuyer sur la touche Confirmer

pour supprimer la zone.

Attention la zone ZD 01 n'a aucun point affecté Une zone vide n'est pas prise en compte. Annuler Confirmer

Remarque : Tous les points doivent être affectés à une zone pour passer en mode exploitation ou essai.

Lorsque tous les points ont été affectés à leurs zones, l'écran affiche :

Tous les points ont été affectés.

La définition des zones est complète.

Vous pouvez passer en veille.

Valider en appuyant sur la touche

Confirmer

CONFIGURATION - Options de détection

Double détection

Ce menu permet de former des couples de zones de détection automatique (8 couples maximum).

Principe de la double détection : Si une seule des deux zones se déclenche, seul le voyant “FEU” 6 de l’E.C.S. adressable s’allume, le C.M.S.I. interne n’est pas activé (pas d’évacuation, pas de mise en sécurité).

Dès que la deuxième zone se déclenche, le C.M.S.I. interne est activé (évacuation et mise en sécurité). Utiliser le tableau de la page V du memento installation (pages centrales) préalablement renseigné.

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Commande C.M.S.I.

Ce menu permet de sélectionner les zones de détection automatique qui n'activent pas le C.M.S.I. interne : pas d'évacuation, pas de mise en sécurité.

Utiliser le tableau de la page VI du memento installation préalablement rempli.

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Configurer / Détection / Options / Commande CMSI Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider .

Toutes les zones sont actives par défaut.

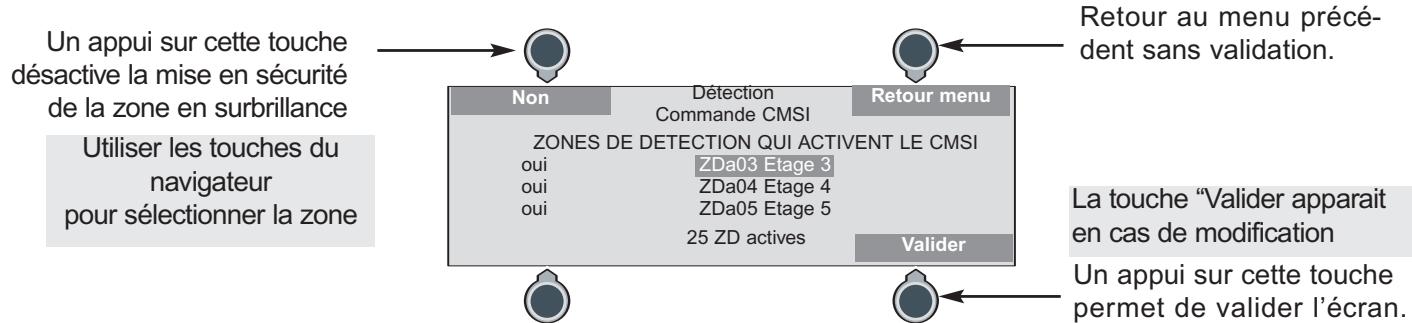

Un appui sur cette touche désactive la mise en sécurité de la zone en surveillance Utiliser les touches du navigateur pour sélectionner la zone Non Dêtection Commande CMSI ZONES DE DETECTION QUI ACTIVENT LE CMSI oui ZDa03 Etage 3 oui ZDa04 Etage 4 oui ZDa05 Etage 5 25 ZD actives Retour menu Valider Retour au menu précé- dent sans validation. La touche "Valider apparaît en cas de modification Un appui sur cette touche permet de valider l'écran.

Après validation de la désactivation, l'écran affiche :


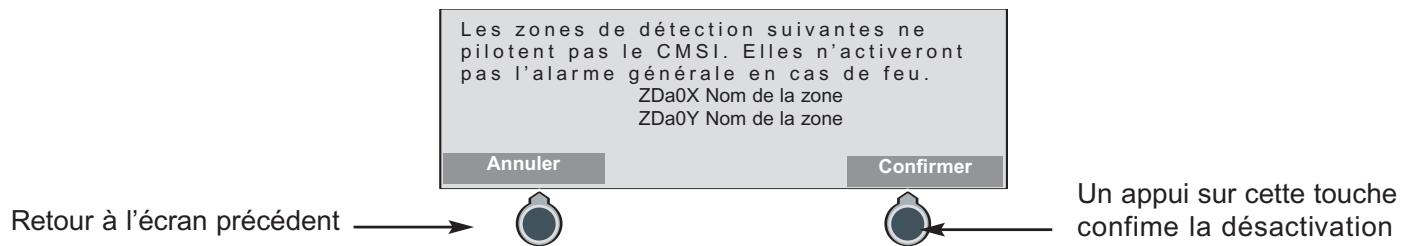

    A["Les zones de détection suivantes ne pilotent pas le CMSI. Elles n'activeront pas l'alarme générale en cas de feu.<br>ZDa0X Nom de la zone<br>ZDa0Y Nom de la zone"] --> B["Annuler"]
    A --> C["Confirmer"]
    B --> D["Retour à l'écran précédent"]
    C --> E["Un appui sur cette touche confime la désactivation"]

CONFIGURATION - Alarme restreinte - Coordonnées du site

Alarme restreinte

Phase d'alarme correspondant à la période comprise entre la détection d'un feu et le déclenchement de l'alarme générale.

Sa durée est programmable de 0 à 5 mn (voir ci-dessous).

Pour vous aider à accéder au menu “Alarme restreinte”, utiliser le descriptif des menus (voir page 63).

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

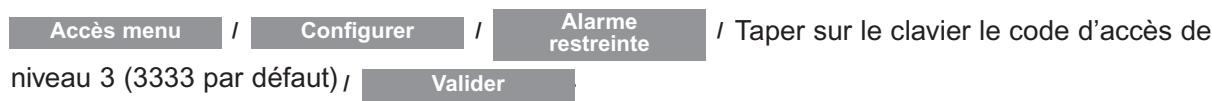

Accès menu / Configurer / Alarme restreinte / Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider

Mise en sécurité Alarme restreinte Temporisation alarme restreinte = 0 mn Régler Valider Retour menu

- Un appui sur cette touche renvoie au menu précédent sans validation de la valeur de temporisation indiquée.

Un appui sur cette touche ——; incrémente de 1 minute la valeur de la temporisation d'alarme restreinte. Saisie au clavier également possible.

- Un appui sur cette touche enregistre la valeur de temporisation indiquée.

Coordonnées du site

Pour vous aider à accéder au menu “Coordonnées”, utiliser le descriptif des menus (voir page 63).

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu

Configurer

Système

Paramètres ECS

Coordonnées

Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut)

Valider

Les coordonnées du site se composent de 4 lignes de 30 caractères maximum.

Par défaut les coordonnées du site sont vides.

Exemple :

Système Coordonnées Hôtel du cheval blanc Avenue Henri IV 64000 Pau Retour menu Valider

La saisie est identique à celle des libellés. Changer de ligne avec le navigateur.

• La touche Valider apparaît en cas de modification et permet de l'enregistrer.
• La touche Retour menu permet de revenir au menu père sans valider.

CONFIGURATION - Codes d'accès

Codes d'accès

Pour vous aider à accéder au menu “Code d'accès”, utiliser le descriptif des menus (voir page 63).

Ce menu permet de changer les codes d'accès de niveau 2 (2222 par défaut) et de niveau 3 (3333 par défaut) par la succession des menus suivants :

Accès menu / Configurer / Système / Paramètres ECS / Code d'accès .

L'écran suivant apparaît :


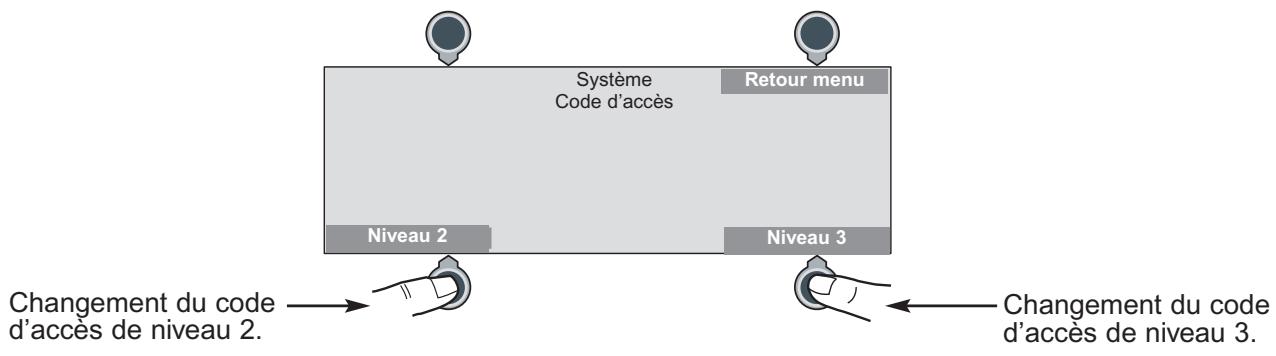

    A["Changement du code d'accès de niveau 2."] --> B["Niveau 2"]
    C["Changement du code d'accès de niveau 3."] --> D["Niveau 3"]
    E["Système Code d'accès"] --> F["Retour menu"]
    style A fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style E fill:#ccf,stroke:#333

Exemple :

Système Niveau 2 Retour menu Nouveau code : 1234 Valider Nouveau code de niveau 2 validé.

En cas de perte du code d'accès appeler le Service Relations Pro LEGRAND.

Le niveau 2 ne concerne que l'exploitant.

Le niveau 3 ne concerne que l'installateur. Il permet d'accéder à tous les menus.

L'E.C.S. adressable revient automatiquement en veille en l'absence d'action sur ce dernier ou de détection pendant 10 mn.

Le code d'accès n'est demandé que pour certains menus (voir page 63).

CONFIGURATION - Imprimante

La connexion à une imprimante matricielle ou à jet d'encre de type CENTRONICS permet d'imprimer des tableaux récapitulatifs et des historiques sur demande. Impression au fil de l'eau possible des événements survenant sur l'installation.

Pour vous aider à accéder au menu “Imprimante”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Configurer / Système / Entrées / Sorties / Imprimante / Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider .

Programmation des sauts de page :

Pour changer de champ appuyer sur les touches "haut/bas" du navigateur.

Programmation du nombre de lignes :

Système Imprimante Saut de page : OUI Nombre de lignes par page : 50 Passage à la ligne : CR Régler Valider Retour menu

La touche Régler permet de modifier la valeur de 1 à 99 (par pas de 1) avec rebouclage. Possibilité de saisir la valeur directement à l'aide du clavier.

Programmation du passage à la ligne :

Ce menu permet de configurer le mode de passage d'une ligne à la ligne suivante.

Système Imprimante Saut de page : OUI Nombre de lignes par page : 50 Passage à la ligne : CR CR + LF Valider Retour menu

La touche CR + LF permet de modifier la sélection. Si appui sur CR + LF permutation des champs CR et CR + LF.

• en cas de surimpression des données sur une même ligne, sélectionner CR + LF ;
• en cas de double saut de ligne, sélectionner CR

Dans tous les écrans de réglage de l'imprimante :

• la touche Valider apparaît en cas de modification et permet de l'enregistrer.
• la touche Retour menu permet de revenir au menu parent sans valider.

CONFIGURATION - Impression des tableaux récapitulatifs

Impression par point

Pour vous aider à accéder au menu “Synoptique”/“Par point”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu

Maintenance

Synoptique

Par point

/ Taper sur le clavier le

code d'accès de niveau 2 (2222 par défaut) /

Valider

Impression par zone

SYNOPTIQUE PAR POINT
imprime le 02 janvier 2008 Page 1
Hotel du cheval blancAv. Henri IV64000 PAU
Abréviaionss :DM Declencheur ManuelICa Interface Conventionnelle AutomatiqueZDa Zone de detection automatiqueICm INTERFACE Conventionnelle manuelle ZDM Zone de detection manuelle
	Point de detection(adresse, type, nom)		Zone de detection(numero, nom)
A01	DM	Hall 1	ZDm	01	Circulations
A02	DM	Hall 2	ZDm	01	Circulations
A03	DM	Couloir etage 1	ZDm	01	Circulations
A04	DM	Couloir etage 2	ZDm	01	Circulations
B01	OPT	Chambre 1	ZDa	02	Chambres RDC
B02	OPT	Chambre 2	ZDa	02	Chambres RDC
C01	DM	Entree cuisine	ZDm	03	Cuisine
C02	DM	Debarras	ZDm	03	Cuisine
D01	OPT	Salle prepa	ZDa	04	Cuisine
D02	CHA	Four	ZDa	04	Cuisine
E01	OPT	Couloir	ZDa	05	Circulation etage 1
E02	OPT	Couloir	ZDa	05	Circulation etage 1
F01	OPT	Couloir	ZDa	06	Circulation etage 2
F02	OPT	Couloir	ZDa	06	Circulation etage 2
G01	OPT	Chambre 11	ZDa	07	Chambres etage 1
G02	OPT	Chambre 12	ZDa	07	Chambres etage 1
H01	OPT	Chambre 21	ZDa	08	Chambres etage 2
H02	OPT	Chambre 22	ZDa	08	Chambres etage 2
H03	OPT	Chambre 23	ZDa	08	Chambres etage 2

Pour vous aider à accéder au menu “Synoptique”/“Par zone”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu

Maintenance

Synoptique

Par zone

/ Taper sur le clavier le

code d'accès de niveau 2 (2222 par défaut)/

Valider

SYNOPTIQUE PAR ZONE
imprime le 02 janvier 2008 Page 1
Hotel du cheval blancAv. Henri IV64000 PAU
Abréviaionss :Dm Declencheur ManuelICa Interface Conventionnelle AutomatiqueZDa Zone de detection automatiqueICm INTERFACE Conventionnelle manuelleZDM Zone de detection manuelle
	Zone de detection (numero, nom)		Point de detection (adresse, type, nom)
ZDm	01	Circulations	A01	DM	Hall 1
			A02	DM	Hall 2
			A03	DM	Couloir etage 1
			A04	DM	Couloir etage 2
ZDa	02	Chambres RDC	B01	OPT	Chambre 1
			B02	OPT	Chambre 2
ZDm	03	Cuisine	C01	DM	Entree cuisine
			C02	DM	Debarras
ZDa	04	Cuisine	D01	OPT	Salle prepa
			D02	CHA	Four
ZDa	05	Circulation etage 1	E01	OPT	Couloir
			E02	OPT	Couloir
ZDa	06	Circulation etage 2	F01	OPT	Couloir
			F02	OPT	Couloir
ZDa	07	Chambres etage 1	G01	OPT	Chambre 11
			G02	OPT	Chambre 12
ZDa	08	Chambres etage 2	H01	OPT	Chambre 21
			H02	OPT	Chambre 22
			H03	OPT	Chambre 23

CONFIGURATION - Liaison série RS232

Configuration RS232 (sortie G.T.B.)

Ce menu donne accès aux paramètres du port série RS232 (connecteur DB9).

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Configurer / Système / Entrées / Sorties / Port RS232 / Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider .

La touche Régler permet de modifier la valeur en surbrillance, La touche Valider permet d'appliquer la modification.

Après validation de la vitesse choisie, Changer de champ en appuyant sur la touche "bas" du navigateur

La touche Aucun / RTS / CTS permet de modifier la valeur en surbrillance,

Appuyer sur Valider pour appliquer la modification.

Après validation du type de contrôle de flux choisi,

Appuyez sur Retour menu pour revenir au menu parent

CONFIGURATION - Clé de sauvegarde

Exporter la configuration de l'E.C.S.

Cette fonction permet de sauvegarder l'ensemble des paramètres de l'E.C.S. (à l'exception des codes d'accès) dans la clé de sauvegarde.

Pour vous aider à accéder au menu “Clé de sauvegarde”/“Exporter”, utiliser le descriptif des menus (voir page 63).

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu

Configurer

Système

Entrées / Sorties

Clé de sauvegarde

Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut)

puis appuyer sur la touche Valider

Après lecture des informations de la clé, l'écran affiche (si la clé n'a pas été déjà utilisée) :

Système Clé de sauvegarde La clé raccordée ne contient pas de configuration valide Retour menu Exporter

Appuyer sur la touche

Exporter

Système Clé de sauvegarde Vous allez exporter la configuration de l'ECS. Les données présentes dans la clé seront écrasées. Retour menu Confirmer

Appuyer sur la touche

Confirmer

Système Clé de sauvegarde Exportation vers la clé en cours. Veuillez patienter. ......

Après l'exportation, l'écran affiche :

Système Clé de sauvegarde Exportation réussie. Appuyer sur retour menu.

Appuyez sur Retour menu pour revenir au menu parent

ou sur le bouton “VEILLE” (à côté du navigateur) pour sortir du mode programmation.

Importer la configuration de l'E.C.S.

Cette fonction permet d'importer l'ensemble des paramètres (à l'exception des codes d'accès) de l'E.C.S. à partir d'une clé de sauvegarde (exemple : après le remplacement de l'E.C.S.).

Un contrôle de l'installation sera nécessaire à l'issue de l'importation.

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu

Configurer

Système

Entrées / Sorties

Clé de sauvegarde

Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut)

puis appuyer sur la touche

Valider

Après lecture des informations de la clé, l'écran affiche (si la clé contient une configuration valide) :

Système Clé de sauvegarde Retour menu La clé contient une configuration enregistrée le: (date et heure) Format de la configuration: VX.Y Importer Exporter

Appuyer sur la touche

Importer

Système Clé de sauvegarde Vous allez importer une configuration. La configuration actuelle de l'ECS sera écrasée. Vous serez ensuite obligé de faire un contrôle de l'installation. Confirmer Retour menu

Appuyer sur la touche

Confirmer

Système Clé de sauvegarde Importation en cours. Veuillez patienter. .....

Après l'importation, l'écran affiche :

Système Clé de sauvegarde Importation réussie. Contrôle Installation

ESSAIS - Alimentation / Signalisations sonore et visuelle

Dans le cas d'une configuration hors site, repositionner le volet électronique (voir page 25).

Mise sous tension

EQUIPEMENT DE CONTROLE ET DE SIGNALISATION ADRESIBLE AVE C CENTRALISATEUR DE MIR-EN SECURITE INCENDIE 406 22 FEU VEILLE RESTREINTE DIFFUSEURS SONORES HORS SERVICE O DERANGEMENT CONTACT AUXILIARE HORS SERVICE ALARME EVACUATION GENERALE SOUS TENSION DEFAULT SECTEUR DEFAULT BATTERIE HORS SERVICE TEST DEFAULT DEFAULT / SYSTEME SYSTEME/ HORS SERVICE LI legrand® Système de Sécurité Incendie Accès menu 02 janvier 2008 15 : 55 : 02 230V 50Hz - 1A IP30 - IK07 Conforme aux normes : EN 54-2: 1997 EN 54-4: 1997 NF S 61-934 NF S 61-935 NF S 61-936

Manipulations	Vérifications	Incidents éventuels
Mettre l'appareil sous tension.	Le voyant vert “SOUS TENSION” 7 de l'E.C.S. adressable s'allume.	Le buzzer sonne et le voyant jaune "DEFAULT" 12 s'allume: - vérifier les raccordements de la boucle ou de l'élément incriminé(e). Les voyants jaunes “DEFAULT” 12 et “DEFAULT BATTERIE” 9 s'allument en fixe: - l'écran affiche le défaut “batterie ECS” - vérifier le fusible F1, les câbles et cosses de la batterie E.C.S. (7Ah) - débrancher la batterie mesurer: la tension de la batterie si <10 V: changer la batterie (réf. 407 49) - l'écran affiche le défaut “batterie UGA” - vérifier le fusible F2, les câbles et cosses de la batterie U.G.A. (1Ah) - débrancher le connecteur de la batterie mesurer la tension de la batterie si <10 V: changer la batterie (réf. 407 50). Le voyant jaune “DIFFUSEURS SONORES” 2 clignote et le voyant jaune “DEFAULT” 12 est allumé en fixe: - vérifier le câblage des diffuseurs sonores - vérifier la présence de la résistance de fin de ligne sur le dernier diffuseur. Le buzzer émet un son discontinu, les voyants rouges "FEU" 6 et “ALARME” 4 s'allument. Identifier à l'écran la zone concernée puis les points incriminés à l'aide de la touche Détailler Suivant le cas: - vérifier l'état des déclencheurs manuels - vérifier que les détecteurs ne soient pas soumis à de la fumée ou à de la poussière - si le défaut ne semble pas être lié à l'un de ces deux cas, changer le point incriminé. S'ils restent allumés, contacter le Service Relations Pro Legrand.
	Important : laisser charger les batteries pendant 30 heures avant de procéder aux essais.

Essai sur batterie

Manipulations	Vérifications	Incidents éventuels
Couper l'alimentation secteur	Le buzzer sonneLe voyant jaune “DEFAULT” 12 est allumé.Le voyant jaune “DEFAULT SECTEUR” 8 est allumé.Le défaut «Secteur ECS» est indiqué à l'écran.	- Se reporter aux «Incidents éventuels» de la page 41.- Aucun voyant allumé et écran éteint : contacter le Service Relations Pro Legrand.
Appuyez sur la touche “ARRET SIGNAL SONORE”	Le buzzer n'émet plus de son.
Remettre l'appareil sous tension	Le voyant vert “SOUS TENSION” 7 est allumé.Le buzzer n'émet plus de son.

Essai signalisation (voyants - buzzer)

Manipulations					Vérifications	Incidents éventuels
Voir en page 63 :Accès menu / Maintenance / EssaisMaintenir la touche de la fonction Tester Leds/Buzzer appuyée.					Tous les voyants sont allumés.Le buzzer de l’E.C.S.adressable sonne.	Un voyant n’est pas allumé et/ou le buzzerde l’E.C.S. adressable ne sonne pas :contacter le Service Relations Pro Legrand.

ESSAIS - Détection

Pour vous aider à accéder au menu “Essais”/“Zones”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Maintenance / Essais / Zones de détection / Taper le code d'accès de niveau 2 (2222 par défaut) / Valider.

Le voyant "TEST" 11 s'allume dès qu'une zone est mise en essai et l'écran suivant apparaît:

Lire les résultats En essai En essai En service 63 ZD en essai Essais Zones ZDa 01 Etage 1 ZDa 03 Etage 3 ZDa 04 Etage 4 Retour menu Toutes en essai

Sélectionner les zones à tester :

• pour mettre toutes les zones en essai :
  se positionner sur une zone en service et appuyer sur la touche
  Toutes en essai
• pour mettre certaines zones en essai :
  les sélectionner à l'aide du navigateur et appuyer sur la touche
  En essai

En mode essai, une détection automatique ou manuelle ne déclenche pas de processus d'alarme.

Pour une remise en service de zone(s) :

- pour mettre toutes les zones en service :

se positionner sur une zone en essai et appuyer sur la touche

- pour mettre certaines zones en service :

les sélectionner à l'aide du navigateur et appuyer sur la touche

Toutes en service

En service

Essai des détecteurs automatiques

S'assurer que l'E.C.S. adressable est en mode essais.

Manipulations	Vérifications	Incidents éventuels
Mettre brièvement laperche d'essai sur undétecteur, puisattendre quelquessecondes.	Le voyant rouge du détecteur s'allume (commandé par l'E.C.S. adressable).Une mise en veille automatique s'effectue (après disparition du gaz dans le détecteur). Le voyant rouges'éteint. L'E.C.S. adressable) enregistre le bon fonctionnement de ce détecteur.	Le voyant rouge du détecteur ne s'allume pas.Vérifiez le branchement dusocle du détecteur.
Répéter cette opération sur tous les détecteurs (attendre la remise en veille automatique avant de tester un autre détecteur).
Appuyer sur la toucheLire les résultatspour visualiser le bilan des essais réalisés.Les résultats sont communiqués zone par zone. Les points affichés “Non testés” ne fonctionnent pas correctement ou n'ont pas été testés.

Nota : S'assurer pendant l'essai des détecteurs automatiques que les indicateurs d'action et les reports d'informations éventuellement associés (réf. 406 58, 406 96 et 406 80) s'allument pour signaler la détection.

Attention : Si vos essais sont terminés, pour remettre toutes les zones en service, appuyer sur les touches puis remettre toutes les zones en service (voir ci-dessus), sinon rester dans cette configuration pour la suite de vos essais, pour lire les résultats ou imprimer l'historique des essais.

Essai des déclencheurs manuels

S'assurer que l'E.C.S. adressable est en mode essais.

Manipulations	Vérifications	Incidents éventuels
Actionner un déclencheur manuel.	Le voyant rouge du déclencheur manuels'allume, (commandé par l'E.C.S. adressable),l'indication «ALARME» apparaît sur lamembrane.L'E.C.S. adressable enregistre le bonfonctionnement de ce détecteur.	Le voyant rouge du déclencheur manuel nes'allument pas:- vérifier le branchement du déclencheurmanuel actionné, et de la boucle.
Remettre le déclencheur manuel enposit	L'indication «ALARME» disparaît de lamembrane.Une mise en veille automatique s’effectue, levoyant rouge s’éteint.
Répéter cette opération sur tous les déclencheurs manuels (attendre la mise en veille automatique avant de passer à un autre déclencheur ).
Appuyer sur la touche Lire les résultats pour visualiser le bilan des essais réalisés.Les résultats sont communiqués zone par zone. Les points affichés “Non testés” ne fonctionnent pas correctement ou n’ont pas été testés.

Attention : Si vos essais sont terminés, pour remettre toutes les zones en service, appuyer sur les touches puis remettre toutes les zones en service (voir page 43), sinon rester dans cette configuration pour la suite des essais, pour lire les résultats ou imprimer l'historique des essais.

Essai des déclencheurs manuels et des détecteurs automatiques conventionnels

L'E.C.S. adressable doit être réarmé après chaque déclenchement d'un point conventionnel pour pouvoir tester un autre point conventionnel raccordé à une même interface conventionnelle.

Impression de l'historique des essais

Ce menu permet l'impression des 512 derniers essais corrects de points de détection.

Pour vous aider à accéder au menu “Essais / Résultats”, utiliser le descriptif des menus (voir page 63).

Pour accéder à cette fonction, appuyer sur la touche Imprimer de l'écran :

HISTORIQUE ESSAIS
Imprimé le 20 décembre 2007			Page 1
Hotel du cheval blancAv Henri IV64000 Pau
Abreviations :DM Déclencheur ManuelICa Interface Conventionnelle AutomatiqueICm Interface Conventionnelle Manuelle			CHA Détecteur de chaleurOPT Détecteur optiqueZDa Zone de détection automatiqueZDm Zone de détection manuelle
Date et heure de l'essai		zone (numéro, nom)	Tests corrects(type, adresse, nom)
20/01/02	15:30:22	ZDm01 etage 1	DM A01 cuisine
20/01/02	15:30:23	ZDm01 etage 1	CHA A02 cuisine
20/01/02	15:30:24	Donnees modifiees !	A03

Attention : Conserver cette impression dans le dossier d'identité du S.S.I.

Attention : Appuyer sur la touche

Retour

puis remettre toutes les zones en service (voir

page 53). Appuyer sur la touche "VEILLE" (à droite du clavier) pour passer en mode exploitation.

S'assurer que l'E.C.S.adressable est en mode exploitation.

Le cas échéant, appuyer sur la touche "VEILLE" (à droite du clavier).

L'E.C.S.adressable ne doit présenter ni hors service, ni défaut, ni zone en essai (les voyants jaunes "TEST" 11, "CONTACT AUXILIAIRE - HORS SERVICE" 3, "DIFFUSEURS SONORES" 2, "VEILLE RESTREINTE" 1 et "DEFAULT" 12 sont éteints).

Alarme générale

Test de l'activation du processus d'alarme par chaque zone de détection.

Les zones configurées pour ne pas activer le C.M.S.I. (voir page VI du memento) ne sont pas concernées par cet essai.

Manipulations	Vérifications	Incidents éventuels
Provoquer la détection d’un point dans une zone donnée.ou	Le buzzer de l’E.C.S. adressable sonne (acquittement possible par appui sur la touche “ARRET SIGNAL SONORE”19).Les voyants rouges “FEU”6et “ALARME”4s’allument.La zone de détection en alarme est affichée à l’écran.A l’issue du temps d’alarme restreinte programmée (de 0 à 5 mn), le voyant rouge “EVACUATION GENERALE”5et tous les diffuseurs sonores ou B.A.A.S. émettent le son d’alarme pendant 5 mn.	- Pas de réaction au niveau de l’E.C.S. adressable. Vérifier la fonction détection : voir page 43 (essai détection).- Les diffuseurs sonores ne sonnent pas en évacuation générale.Le voyant jaune “DEFAUT”12s’allume.Le voyant jaune “DIFFUSEURS SONORES”2clignote.Contacter le Service Relations Pro Legrand.
A l’issue de l’évacuation générales’assurer que la condition de détection a disparu (D.A. et D.M.).	Le buzzer n’émet plus.Le voyant rouge “EVACUATION GENERALE”5s’éteint.Les diffuseurs sonores s’arrêtent.
Appuyer sur la touche“REARMEMENT”18de la centrale (code d’accès de niveau 2, 2222 par défaut).	Les voyants rouges “FEU”6et “ALARME”4s’éteignent.Retour à l’écran de veille.
Après cet essaicompletdu cycle d’évacuation, répéter cet essai pour chaque zone de détection.Les cycles d’alarme générale suivants pourront être interrompus : appuyer sur le bouton poussoir “RESET” (sur la carte électronique, au dessus des borniers), puis sur la touche «REARMEMENT»18et saisir le code d’accès de niveau 2.

Test de la commande de l'évacuation générale

Manipulations	Vérifications	Incidents éventuels
Appuyer sur la touche “COMMANDE EVACUATION GENERALE”16.A l’issue de l’évacuation générale (5 mn).	Le buzzer de l’E.C.S. adressable sonne (acquittement possible par appui sur la touche “ARRET SIGNAL SONORE”19).Le voyant rouge “EVACUATION GENERALE”5s’allume.Les diffuseurs sonores et B.A.A.S. émettent le son d’alarme pendant 5 mn.Le buzzer de l’E.C.S. adressable n’émet plus.Le voyant rouge “EVACUATION GENERALE”5s’éteint. Les diffuseurs sonores s’arrêtent.	Les diffuseurs sonores n’émettent aucun son.Le voyant jaune “DEFAULT”12s’allume.Le voyant jaune “DIFFUSEURS SONORES”2clignote.Contacter le Service Relations Pro Legrand.

Lignes de mise en sécurité

Manipulations	Vérifications	Incidents éventuels
Mise en sécurité par commande directesur l'E.C.S. adressable.Appuyersurla touche “LIGNE 1”, puis “LIGNE 2”.	Les lignes sont mises en sécurité.Attendre (au moins 2mn) et passer à l’étape suivante.Les états et les indications de l'E.C.S.adressable correspondent à ceux de l’essai de l’alarme générale (voir page précédente).
Mise en sécurité suite à une détection.Mettre éventuellement les diffuseurs sonores et le contact auxiliaire hors service (voir page 54).Essais automatiques : activer une ligne de détection.	Les lignes sont mises en sécurité.Les états et indications de l'E.C.S.adressable correspondent à ceux de l’essai de l’alarme générale (voir page précédente)
A l’issue de cet essai, procéder au réarmement complet de l’installation (voir page précédente).
Attention: l’essai des lignes de mise en sécurité : “LIGNE 1” et “LIGNE 2”, déclenche la mise en sécurité du bâtiment. A l’issue de ces tests, penser à remettre en position d’attente les portes coupe-feu, clapets, volets de désenfumage, etc...).

S'assurer que l'E.C.S. adressable est en mode exploitation.

Le cas échéant, appuyer sur la touche "VEILLE" (à droite du clavier).

Manipulations	Vérifications	Incidents éventuels
Provoquer un défaut sur un détecteur automatique d'une boucle donnée : retirer la tête du détecteur.	Le buzzer de l'E.C.S. adressable sonne (acquittement possible par appui sur la touche “ARRET SIGNAL SONORE” 19).Le voyant jaune “DEFAULT” 12s'allume.L'écran indique la zone concernée.La touche Détailler permet d'acceder a un complement d'informations sur le défaut provoqué.	Absence d'informations sur l'E.C.S. adressable.Vérifier le raccordement de la boucle et / ou des éléments concernés.
Repositionner la tête du détecteur.	Toute la signalisation du défaut disparaît automatiquement.Le buzzer de l'E.C.S. adressable n'émet plus.Le voyant jaune “DEFAULT” s'éteint.L'écran de veille apparaît.
Renouveler cet essai pour chacune des boucles.

L'E.C.S. adressable est opérationnel, il assure la veille du bâtiment. Lors de feu ou de dérangement il change d'état.

Sous TENSION DEFAULT SECTE lesgrand® Système de Sécurité Incendie Accès menu 02 janvier 2002 15 : 55 : 02 PARAUXION DESPICE DEFAULT POSTME SISTEMA HOIS SERVICE REARMEMENT ARDET SIGNAL SONCORE UGNE 1 UGNE 2 320V 589+ - 1A PT0 - 2007 Confirme aux nomes: EN 542: 1997 EN 564: 1997 NF 5 6 1-254 NF 5 6 1-253 NF 5 6 1-254 1 2 3 4 5 6 7 8 9 0 • A Z E R T Y U I O P - / Q S D F G H J K L M W X C V B N = + ESPACE VEILLE

Le voyant vert "SOUS TENSION" 7 est allumé.

Pas de signal sonore.

Dans cet état vous pouvez :

Constater un début d'incendie, et lancer l'évacuation générale : appuyer sur la touche «COMMANDE EVACUATION GENERALE» 16, le cycle d'alarme générale est alors déclenché. Le voyant rouge «EVACUATION GENERALE» 5 est allumé. Le tableau émet un signal sonore, les avertisseurs sont activés. Le cycle d'alarme est déclenché pour une durée de 5 minutes.

COMMANDE EVACUATION GENERALE ACQUITTEMENT PROCESSUS

Piloter la mise en sécurité du bâtiment en appuyant sur les touches «LIGNE 1» / «LIGNE 2».

LIGNE 1 LIGNE 2 OU

En cas de zone(s) hors service et/ou en essai, l'écran de veille est le suivant :

Voir Hors service		Voir essais
	X zones(s) hors service Y zone(s) en essai
Accès menu	02 janvier 2008	16 : 42 : 12

Veille restreinte : voyant jaune “VEILLE RESTREINTE” 1 allumé.

Voir le chapitre EXPLOITATION - Mise En ou Hors service Veille restreinte (page 55) pour sélectionner ce mode de fonctionnement.

Nota : Evacuation générale immédiate si la temporisation de l'alarme restreinte est réglée à 0 mn.

Identification d'un feu

Le buzzer de l'E.C.S. adressable sonne (acquittement possible par appui sur la touche "ARRET SIGNAL

SONORE" 19).

Les voyants rouges, “FEU” 6 et “ALARME” 4 sont allumés.

A l'écran :

• Le nombre de zones de détection en feu est affiché en haut de l'écran.
• Le premier feu détecté apparaît sur la première ligne des évènements de feu, avec l'indication "1er FEU".
• Le dernier feu détecté apparaît sur la dernière ligne des évènements de feu, avec l'indication "Xème FEU".
• Pour Visualiser les autres feux : utiliser les flèches haute et basse du navigateur.

Les 1 ^er et dernier feux sont affichés en permanence, la navigation n'est possible que sur les feux intermédiaires.

Le décompte du temps restant avant l'évacuation (alarme restreinte) est affiché en bas de l'écran.

Pour détailler un feu, le sélectionner à l'aide du navigateur puis appuyer sur la touche Détailler.

Exemple d'écran de FEU, présentant aussi des DEFAULTS et des HORS SERVICE :

Menu Hors service ou Voir Hors service 64 ZONES EN FEU Voir essais 1er FEU 17:34 ZDa64 Batiment soud. 17:37 ZDa32 salle réunion 1 17:35 ZDa32 salle réunion 1 17:36 ZDa32 salle réunion 1 64ème FEU 17:38 ZDa61 Batiment admin. Voir défauts Evacuation dans 3 min Détailler La touche Voir Hors service apparaît si des éléments sont hors service : permet de les visualiser. En l'absence d'éléments hors service, la touche Menu Hors service est affichée. Dans ces 2 cas, possibilité de mettre en ou hors service des éléments du système. Cette touche apparaît si des défauts sont en cours : permet de les visualiser. Permet d'accéder à un complément d'informations sur le feu sélectionné.

Exemple d'écran de détail d'une zone de détection en feu :

Utiliser les flêches haute et basse du navigateur pour faire défiler la liste des points en feu.

5 ZONES EN FEU 17:34 Zone ZDa35 : etage 1 Detecteur CHA A05 : couloir ouest Detecteur OPT. A06 : local rangement Detecteur CHA B13 : couloir est Evacuation dans 1 mn 15 s Permet de passer de l'écran de détail d'un "FEU" à l'écran général de "FEU".

Conduite à tenir

Se rendre sur place et vérifier l'origine du déclenchement signalé à l'écran.

Fausse alerte

Pas de feu constaté (D.M. ou D.A. activés par erreur).

Supprimer l'origine de la détection (en cas de D.M. activé, le réarmer avec sa clé).

Retourner à l'E.C.S. adressable pour interrompre le cycle d'alarme restreinte: appuyer sur la touche "ACQUITTEMENT PROCESSUS" 17 puis composer sur le clavier le code d'accès de niveau 2 (2222 par défaut) et appuyer sur la touche Valider

COMMANDE EVACUATION GENERALE ACQUITTEMENT PROCESSUS REARMEMENT ARRET SIGNAL SONORE LIGNE 1 LIGNE 2

Le voyant rouge "ALARME" 4 s'éteint.

Appuyer sur la touche “REARMEMENT” ^18 , puis composer sur le clavier le code d’accès de niveau 2 (2222 par défaut) et appuyer sur la touche Valider

COMMANDE EVACUATION GENERALE ACQUITTEMENT PROCESSUS REARMEMENT ARRET SIGNAL SONORE LIGNE 1

Le voyant rouge "FEU" 6 s'éteint.

Feu confirmé

Retourner à l'E.C.S. adressable pour lancer une évacuation générale : appuyer sur la touche "COMMANDE EVACUATION GENERALE" 16.

Le buzzer de l'E.C.S. adressable sonne (acquittement possible par appui sur la touche "ARRET SIGNAL SONORE" 19).

Les voyants rouges "EVACUATION GENERALE" 5, "ALARME" 4 et "FEU" 6 sont allumés.

COMMANDE EVACUATION GENERALE DETTEMENT VUS REARMEMENT ARRET SIGNAL ONORE 1

Les diffuseurs sonores et B.A.A.S. émettent le son d'alarme pendant 5 mn.

A l'issue de ce cycle d'alarme générale, le voyant rouge "EVACUATION GENERALE" 5 s'éteint. S'assurer que les conditions de détection ont disparu.

Réarmer l'E.C.S. adressable : appuyer sur la touche "REARMEMENT" 18 puis composer sur le clavier le code d'accès de niveau 2 (2222 par défaut) et appuyer sur Valider

Les voyants rouges "ALARME" 4 et "FEU" 6 s'éteignent.

COMMANDE EVACUATION GENERALE ACQUITTEMENT PROCESSUS REARMEMENT SIGNAL

Nota : A l'issue des 5 mn d'alarme générale et avant le réarmement de l'E.C.S. adressable, si de nouveaux points de détection sont activés, un nouveau processus d'alarme générale sera déclenché.

Si aucune action n'est menée sur l'E.C.S. adressable durant la temporisation de l'alarme restreinte, à l'issue de celle-ci, le départ en alarme générale sera automatique.

Si l'E.C.S. adressable est configuré en veille restreinte, l'alarme générale ne se déclenchera pas automatiquement (alarme restreinte illimitée).

Identification d'un défaut

Le buzzer de la centrale sonne (acquittement possible par appui sur la touche “ARRET SIGNAL SONORE” 19).

le voyant jaune "DEFAULT" 12 s'allume.

S'allument également, en fonction de la nature du défaut :

• le voyant jaune “DIFFUSEURS SONORES” ② (clignotant);
• le voyant jaune "DEFAULT SECTEUR" 8;
• le voyant jaune "DEFAULT BATTERIE" 9;
• le voyant jaune "DEFAULT SYSTEME" 13.

A l'écran :

• Le premier défaut détecté apparaît sur la première ligne des évènements de défaut;
• Le dernier défaut détecté apparaît sur la dernière ligne des évènements de défaut;
• Pour Visualiser les autres défauts : utiliser les flèches haute et basse du navigateur;
• Le nombre de défauts est affiché en bas de l'écran.

Exemple d'écran de DEFAULTS, présentant aussi des HORS SERVICE et des FEUX :

Pour détailler un défaut, le sélectionner à l'aide du navigateur, puis appuyer sur la touche Exemple d'écran de détail d'un point de détection en défaut :

Détailler

DEFAULTS RETOUR DECLENCHEUR MAN. A01 : entrepot num. 1 affecté à ZDm12 : Batiment soud. Point ne répond pas 15 défauts

Permet de passer de l'écran de détail d'un défaut à l'écran général de "défaut".

Conduite à tenir

Remédier au défaut.

La signalisation de ce défaut disparaît automatiquement.

EXPLOITATION - Mise En ou Hors service

Cette fonction concerne :
- les points de détection
- les zones de détection
- les diffuseurs sonores
- le contact auxiliaire
- la veille restreinte

Points de détection

Pour vous aider à accéder au menu "Hors service"/"Points", utiliser le descriptif des menus (voir page 63). Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Mettre En / Détction / Points / Taper sur le clavier le Hors service code d'accès de niveau 2 (2222 par défaut)/ Valider .

La liste de tous les points est affichée dans l'ordre alphanumérique des adresses (A01, A02, ...). Utiliser les touches haute et basse du navigateur 21 pour sélectionner le point à mettre en ou hors service.

Le voyant "HORS SERVICE" 10 s'allume dès qu'un point de détection est mis "HORS SERVICE".

Le nombre de points hors service est indiqué en bas de l'écran.

Exemple d'écran de points en / hors service :

Nota : Lorsque tous les points affectés à une zone de détection sont mis hors service, la zone de détection est mise automatiquement hors service. Tant qu'il reste un point en service sur une zone de détection, celle-ci reste en service.

Zones de détection

Pour vous aider à accéder au menu “Hors service”/“Zones”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Mettre En / Hors service / Détection / Zones / Taper sur le clavier le code d'accès de niveau 2 (2222 par défaut)/ Valider.

La liste de toutes les zones est affichée dans l'ordre numérique (01, 02, ...). Utiliser les touches haute et basse du navigateur pour sélectionner la zone à mettre en ou hors service.

Le voyant "HORS SERVICE" 10 s'allume dès qu'une zone de détection est mise "HORS SERVICE".

Le nombre de zones hors service est indiqué en bas de l'écran.

EXPLOITATION - Mise En ou Hors service (suite)

Exemple d'écran de zones en / hors service :

Nota : Lorsqu'une zone de détection est mise hors service, tous les points qui lui sont affectés sont mis automatiquement hors service.

Diffuseurs sonores

Pour vous aider à accéder au menu "Hors service"/"Diff. sonores", utiliser le descriptif des menus (voir page 63). Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Mettre En / Evacuation / Diffuseurs sonores / Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider .

Hors service Diff. sonores Ligne diffuseurs sonores : En service Retour menu Mettre Hors service ou Mettre En service Un appui sur cette touche permet de changer d'état.

Le voyant jaune “DIFFUSEURS SONORES” ② est allumé en fixe quand la ligne diffuseurs sonores est hors service.

Contact auxiliaire

Pour vous aider à accéder au menu “Hors service”/“Contact aux.”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Mettre En / Evacuation / Contact auxiliaire / Taper sur le clavier le code d'accès de niveau 3 (3333 par défaut) / Valider .

Le voyant jaune “CONTACT AUXILIAIRE” ③ est allumé quand le contact auxiliaire est hors service.

Veille restreinte

Pour vous aider à accéder au menu “Hors service”/“Veille”, utiliser le descriptif des menus (voir page 63). Depuis l’écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Mettre En / Veille / Taper le code d'accès de niveau 2 (2222 par défaut) / Valider .

Un appui sur cette touche permet un retour à l'écran précédent : passage en veille générale.

Le voyant jaune "VEILLE RESTREINTE" 1 est allumé quand l'E.C.S. adressable est en veille restreinte.

EXPLOITATION - En cas de Hors service

S'allument, en fonction de l'élément hors service :

• le voyant jaune "DIFFUSEURS SONORES" ② (allumé en fixe) ;
• le voyant jaune "CONTACT AUXILIAIRE" 3;
• le voyant jaune "HORS SERVICE" 10 pour au moins un point ou une zone de détection hors service.

A l'écran :

Sur les écrans de veille, de feu et de défaut, quel que soit l'élément hors service, la touche apparaît en haut à gauche.

Voir Hors service

Exemple d'écran de veille indiquant au moins une zone de détection hors service :

Le nombre de Hors Service est indiqué en bas de l'écran.

Le premier HORS SERVICE détecté apparaît sur la première ligne des événements de HORS SERVICE, avec l'indice "1er".

Le dernier HORS SERVICE détecté apparaît sur la dernière ligne des évènements de HORS SERVICE, avec l'indice "Xème".

Pour Visualiser les autres HORS SERVICE, utiliser les flèches haute et basse du navigateur.

Pour détailler un "HORS SERVICE", le sélectionner à l'aide du navigateur puis appuyer sur la touche

Détailler

Exemple d'un écran de détail d'une zone "HORS SERVICE":

HORS SERVICE Zone ZDa35 : rez de chaussee Detecteur OPT. A05 : local rangement Detecteur CHA B13 : couloir est Detecteur OPT. B14 : couloir ouest Retour 20 Hors service

Utiliser les flèches haute et basse du navigateur pour faire défiler les points de la zone.

Exemple d'écran de veille indiquant au moins un élément hors service (hormis une zone de détection) :

Le nombre de Hors Service est indiqué en bas de l'écran.

Permet d'accéder à un complément d'informations sur le "HORS SERVICE" sélectionné.

Le premier "HORS SERVICE" détecté apparaît sur la première ligne des événements de "HORS SERVICE", avec l'indice "1er".

Le dernier “HORS SERVICE” détecté apparaît sur la dernière ligne des événements de “HORS SERVICE”, avec l'indice “Xème”.

Pour Visualiser les autres "HORS SERVICE", utiliser les flèches haute et basse du navigateur.

Pour détailler un "HORS SERVICE", le sélectionner à l'aide du navigateur puis appuyer sur la touche

Détailler

Exemple d'un écran de détail d'un point "HORS SERVICE" :

Permet de passer de l'écran de détail d'un "HORS SERVICE" à l'écran général "HORS SERVICE".

EXPLOITATION - Impression des évènements «au fil de l'eau»

Réaliser la configuration de l'imprimante (voir page 36).

Raccorder l'imprimante au connecteur DB25 situé sur le côté droit du boîtier.

En mode exploitation, l'impression des événements sera réalisée au fur et à mesure de leur apparition ("au fil de l'eau"), sans en-tête :

Exemple d'impression :

20/01/02	15:30:22	FEU	ZDm01 Local poubelle DM A01
20/01/02	15:30:23	Mise hors service	ZDm01 Local poubelle
20/01/02	15:30:24	Point défectueux	ZDm01 Local poubelle DM A01
20/01/02	15:30:25	Réarmement
20/01/02	15:30:27	Configuration	ZDm01 Local poubelle
20/01/02	15:30:28	Passage en veille restreinte
20/01/02	15:30:29	Point defectueux	ZDm01 Local poubelle DM A01

Historique général

Ce menu permet de consulter et/ou imprimer les 512 derniers événements enregistrés par l'E.C.S. adressable. Les événements enregistrés sont :

• "Mise sous tension" indique la date et l'heure auxquelles l'E.C.S. adressable a été mis sous tension secteur.
• "FEU" indique que le point de détection, dont la zone à laquelle il est affecté et l'adresse sont détaillées, a été activé.
• "MISE EN ESSAI" et "FIN D'ESSAI" indiquent la zone de détection qui a été mise en essai ou qui a été remise en service.

- “MISE EN SERVICE” et “MISE HORS SERVICE” indiquent que l’élément détaillé : point de détection, zone de détection, toute la détection, la ligne de diffuseurs sonores, le contact auxiliaire, a été mis “en service” ou “hors service”.

- "DEFAULT" et "FIN DU DEFAULT" indiquent que l'évènement détaillé : défaut secteur E.C.S., défaut batterie E.C.S., défaut batterie U.G.A., ligne diffuseurs sonores a commencé ou s'est terminé à l'heure indiquée.

- "Point défectueux", "Point ne répond pas" puis "FIN DU DEFAULT" indiquent que le point de détection, dont la zone à laquelle il a été affecté et l'adresse sont détaillées, a été défectueux ou n'a pas répondu, ou est revenu en fonctionnement normal.

- "REARMEMENT" indique que l'E.C.S. adressable a été réarmé.

- "Accès aux menus de niveau 2 (ou 3)": indique que le code d'accès de niveau 2 (ou 3) a été tapé sur le clavier.

- "EXPLOITATION" indique, suivant la précision qui la suit : un passage en veille restreinte, un passage en veille générale.

- "CONFIGURATION" indique, suivant la précision qui la suit : la modification de la configuration d'une zone de détection, de la double détection, de la commande C.M.S.I., de l'alarme restreinte, de l'horloge, des coordonnées du site, de l'imprimante.

- “ALARME” indique : “Passage en évacuation générale”, “Passage en alarme restreinte”, “Fin alarme restreinte”, “Passage en évacuation générale”, “Fin évacuation générale”.

Pour vous aider à accéder au menu "Historique"/"Général", utiliser le descriptif des menus (voir page 63).

Depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Maintenance / Historique / Général / Taper sur le clavier le code d'accès de niveau 2 (2222 par défaut) / Valider.

A l'écran :

affichage d'un évènement par écran :

• Date et heure de l'enregistrement de l'évènement ;
• Type d'évènement ;
• Eventuellement : détail de l'évènement ;
• Rang de l'évènement dans la liste indiquée (en bas de l'écran).

Exemple d'impression :

HISTORIQUE GENERAL
Imprimé le 20 décembre 2007 Hotel du cheval blanc Av Henri IV 64000Pau			Page 1
Abréviations : DM Déclencheur Manuel ICa Interface Conventionnelle automatique ICm Interface Conventionnelle manuelle			CHA Détecteur de chaleur OPT Détecteur optique ZDa Zone de détection automatique ZDm Zone de détection manuelle
Date et heure		Evènement	Détail
20/01/02	15:30:22	FEU	ZDm01 Local poubelle DM A01
20/01/02	15:30:23	Mise HORS SERVICE	ZDm01 Local poubelle
20/01/02	15:30:24	Point ne repond pas	ZDm01 Local poubelle DM A01
20/01/02	15:30:25	Rearmement
20/01/02	15:30:27	Configuration	ZDm01 Local poubelle
20/01/02	15:30:28	Passage en veille restreinte
20/01/02	15:30:29	Point ne repond pas	ZDm01 Local poubelle DM A01
20/01/02	15:30:41	Mise en essai	ZDm01 Local poubelle
20/01/02	15:30:41	Mise HORS SERVICE	Ligne diffuseurs sonores
20/01/02	15:30:41	FEU	A01 : Donnees modifiees
20/01/02	15:30:41	Mise HORS SERVICE	ZD02 : Donnees modifiees
20/01/02	15:30:41	Defaut	Ligne 22 : Donnees modifiees

Modification de l'installation

Les étapes indiquées ci-dessous correspondent à celles suivies lors de la réalisation de l'installation. Se reporter aux chapitres correspondants de la notice.

Ajout d'un (ou de plusieurs) point(s) de détection adressable(s)

• Mettre l'E.C.S. hors tension (secteur et batteries) ;
• Adresser puis repérer chaque point de détection ;
• Câbler le (ou les) point(s) à ajouter ;
• Mettre l'E.C.S. sous tension (batteries et secteur) ;
• Faire réaliser le contrôle de l'installation par l'E.C.S. adressable : depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Configurer / Système / Vérification installation / Taper sur le clavier le code d'accès de niveau 2 (2222 par défaut) / Valider .

Toutes les informations concernant le reste de l'installation sont conservées.

- Configurer, nommer et affecter chaque point à sa zone de détection

Retrait d'un (ou de plusieurs) point(s) de détection adressable(s)

• Mettre l'E.C.S. hors tension (secteur et batteries) ;
• Déposer le (ou les) point(s) et modifier le câblage (s'assurer de la continuité de la boucle) ;
• Mettre l'E.C.S. sous tension (batteries et secteur) ;
• Faire réaliser le contrôle de l'installation par l'E.C.S. adressable : depuis l'écran de veille, accéder à cette fonction par la succession des menus suivants :

Accès menu / Configurer / Système / Vérification installation / Taper sur le clavier le code d'accès de niveau 2 (2222 par défaut) / Valider

Toutes les informations concernant le reste de l'installation sont conservées.

Modification d'un (ou de plusieurs) point(s) de détection adressable(s)

Pour modifier l'affectation d'un (ou de) point(s) de détection à une autre zone de détection : configurer le (ou les) point(s) de détection. Le changement d'adresse d'un (ou de) point(s) de détection peut être assimilé à un retrait suivi d'un ajout. Consulter les deux paragraphes précédents.

Recherche de point

Pour retrouver l'adresse d'un point ou localiser un point sur site, il est possible d'allumer son voyant afin de faciliter cette recherche.

Voir page 27.

Contrôle d'entretien

L'installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré :

- soit par un technicien qualifié attaché à l'établissement ou à un ensemble d'établissements,

- soit par un professionnel qualifié.

Les systèmes d'alarme de type 1 doivent toujours faire l'objet d'un contrat d'entretien comme le prévoit l'article MS 58 (paragraphe 3) du règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public.

Des contrôles réguliers de l'installation doivent être exécutés de manière obligatoire :

- Tous les jours :

- test des signalisations sonores et visuelles de l'E.C.S. adressable par les menus : Maintenance /

Essais

Tester

leds/buzzer

(maintenir cette touche appuyée) ;

- vérification de l'intégrité des dispositifs de verrouillage des issues de secours.

- Tous les mois :

- essai fonctionnel des dispositifs de déverrouillage des issues de secours.

- Tous les 3 mois :

- essai des asservissements tels que : mise en éclairage, non arrêt des ascenseurs, ..., à partir d'un point de détection.

- Tous les 6 mois :

- essai des fonctions de mise en sécurité à partir des détecteurs automatiques et des déclencheurs manuels ;

- essai des portes à fermeture automatique, exutoires, ouvrants.

- Tous les ans :

- essai fonctionnel de chaque détecteur automatique et déclencheur manuel ;

- essai des clapets ;

- essai des dispositifs de commande ;

- examen visuel direct de chaque D.A.S. (tous types confondus) ;

- essai de fonctionnement de l'équipement d'alarme.

Attention

L'E.C.S. adressable est prévu pour être toujours sous tension.

En cas de coupure volontaire du secteur supérieure à 6 mois, débrancher les batteries : retirer les fusibles secteur et batteries. L'E.C.S. adressable sera alors hors service.

Ne pas oublier de rebrancher les batteries dès la remise du secteur.

CHARGE DES BATTERIES

30 heures impérativement

Tous les 4 ans :

• reconditionnement de l'ensemble des détecteurs en usine ;
• changement des batteries.

Attention : Remplacer les batteries par des batteries de même type uniquement, et mettre au rebut les batteries usagées conformément aux instructions de recyclage en vigueur.

ANNEXE - Descriptif des menus

    B --> F["Points"]
    B --> G["Zones"]
    B --> H["Diffuseurs sonores"]
    B --> I["Contact auxiliaire"]
    B --> J["Veille restreinte"]

    C --> K["Essais"]
    C --> L["Général"]
    C --> M["Tester Leds/Buzzer"]
    C --> N["Zones de détection"]
    C --> O["Par point"]
    C --> P["Par zone"]

    E --> Q["Nommer les points"]
    E --> R["Définir les zones"]
    E --> S["Double détection"]
    E --> T["Commande CMSI"]

    E --> U["Alarme restreinte"]

    E --> V["Système"]
    V --> W["Contrôle installation"]
    V --> X["Coordonnées"]
    V --> Y["Code accès"]
    V --> Z["Horloge"]

    V --> AA["Entrées/Sorties"]

    W --> AB["(p.53) Mise en ou hors service d'un (ou de plusieurs) point(s) de détection."]
    W --> AC["(p.53) Mise en ou hors service d'une (ou de plusieurs) zone(s) de détection."]

    X --> AD["(p.54) Mise en ou hors service de la ligne de diffuseurs sonores."]
    X --> AE["(p.54) Mise en ou hors service des contacts auxiliaires."]

    Y --> AF["(p.55) Choix de l'état : veille restreinte ou veille générale."]

    Z --> AG["(p.45) Lecture et impression des 512 derniers points testés."]
    Z --> AH["(p.59) Lecture et impression des 512 derniers événements."]

    AA --> AI["(p.37) Descriptif de l'installation point par point, et impression."]

    AB --> AJ["(p.30) Rentrer un libellé, correspondant à sa localisation géographique, pour chaque point de détection."]

    AC --> AK["(p.32) Rentrer un libellé à chaque zone de détection et lui affecter les points qui la composent."]

    AD --> AL["(p.33) Sélection du couple de zone qui ne pilote l'U.G.A. que si les 2 zones du couple sont activées."]

    AE --> AM["(p.33) Sélection des zones de détection automatique donnant uniquement une information de détection sans piloter le C.M.S.I."]

    AF --> AN["(p.34) Réglage (de 0 à 5 mn) de la temporisation du déclenchement de l'U.G.A."]

    AG["Système"] --> AH["Contrôle installation"]
    AG --> AI["Coordonnées"]
    AG --> AJ["Code accès"]
    AG --> AK["Horloge"]

    AH --> AL["Contrôle installation"]
    AH --> AM["Coordonnées"]
    AH --> AN["Code accès"]

    AI --> AO["Coordonnées"]

    AJ --> AP["Code accès"]

    AK --> AQ["Horloge"]

    AL --> AR["Contrôle installation"]
    AL --> AS["Coordonnées"]

    AM --> AT["Code accès"]

    AN --> AU["Horloge"]

    AO --> AV["Contrôle installation"]
    AO --> AW["Coordonnées"]

    AP --> AX["Code accès"]

    AQ --> AY["Horloge"]

    AR --> AZ["Contrôle installation"]
    AR --> BA["Coordonnées"]

    AS --> BB["Code accès"]

    AT --> BC["Contrôle installation"]
    AT --> BD["Coordonnées"]

    AU --> BE["Code accès"]

    AV --> BF["Contrôle installation"]
    AV --> BG["Coordonnées"]

    AW --> BH["Code accès"]

    AX --> BI["Horloge"]

    AY --> BJ["Contrôle installation"]
    AY --> BK["Coordonnées"]

    AZ --> BL["Code accès"]

    BA --> BM["Horloge"]

    BB --> BN["Contrôle installation"]
    BB --> BO["Coordonnées"]

    AC --> BP["Code accès"]

    AD --> BQ["Contrôle installation"]
    AD --> BR["Coordonnées"]

    AE --> BS["Code accès"]

    AF --> BT["Horloge"]

    BG --> BU["Contrôle installation"]
    BG --> BV["Coordonnées"]

    AT --> BW["Contrôle installation"]
    AT --> BX["Coordonnées"]

    AU --> BY["Contrôle installation"]
    AU --> BZ["Coordonnées"]

    AV --> CA["Contrôle installation"]
    AV --> CB["Coordonnées"]

    AW --> CC["Contrôle installation"]
    AW --> CD["Coordonnées"]

    AX --> CE["Contrôle installation"]
    AX --> CF["Coordonnées"]

    AY --> CG["Contrôle installation"]
    AY --> CH["Coordonnées"]

    AZ --> CI["Contrôle installation"]
    AZ --> CJ["Coordonnées"]

    BA --> CK["Contrôle installation"]
    BA --> CY["Coordonnées"]

    AC --> CZ["Contrôle installation"]
    AC --> DA["Coordonnées"]

    AD --> DB["Contrôle installation"]
    AD --> DC["Coordonnées"]

    AE --> DD["Contrôle installation"]
    AE --> DE["Coordonnées"]

    AF --> DF["Contrôle installation"]
    AF --> DG["Coordonnées"]

    AG --> DH["Contrôle installation"]
    AG --> DI["Coordonnées"]

    AH --> DJ["Contrôle installation"]
    AH --> DE

legrand®

LEGRAND

SNC au capital de 6 200 000 EUR

N° d'identification TVA

FR 15 389 290 586

Siège social

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

05 55 06 87 87 +

télex : 580048 F

télécopieur : 05 55 06 88 88

Système de sécurité incendie Legrand

Descriptif de l'installation

Adresse de l'installation :

Nom et adresse du propriétaire :

Nom et adresse de l'installateur :

INFORMATIONS REGLEMENTAIRES RELATIVES AUX E.R.P. :

Etablissement de ..... catégorie

(Préciser 1ère - 2ème - 3ème - 4ème - 5ème)

Type ......

(Préciser la ou les lettres)

Nombre de bâtiments concernés par l'installation : .....

Existence de locaux de sommeil

OUI □ NON □

L'effectif des personnes handicapées est-il supérieur

au seuil fixé par l'article GN8

OUI □ NON □

Dispositions particulières de la commission de sécurité

inscrites au permis de construire concernant l'équipement d'alarme

OUI □ NON □

VERIFICATION DE L'INSTALLATION :

– Les essais ont été réalisés par la société :

- Nom de la personne qui a procédé à la vérification

– Date de réalisation des essais

- Observations :

- Attestation d'essais

OUI □ NON □

Présentation des éléments du système

Référence	Désignation	Quantité
Tableau
406 22	E.C.S./C.M.S.I. adressable 4 boucles - 128 points - type 1
406 93	Carte 2 boucles de détection adressables - 64 points
Reports d'informations
406 80	Tableau de synthèse
406 96	Tableau répétiteur d'exploitation adressable
Points de détection
380 63	D.M. adressable, encastré
380 64	D.M. adressable, saillie
380 74	D.M. adressable étanche
406 69	Détecteur optique de fumée adressable
406 70	Détecteur de chaleur adressable
406 58	Indicateur d'action
407 29	Interface conventionnelle
380 12	D.M. conventionnel rouge à membrane, saillie
380 35	D.M. conventionnel rouge à membrane, encastré
380 13	D.M. conventionnel rouge à membrane et indicateur mécanique d'état, saillie
380 75	D.M. conventionnel étanche
406 71	Détecteur optique de fumée conventionnel
406 72	Détecteur optique de chaleur conventionnel
406 73	Détecteur de flamme conventionnel
406 75	Détecteur linéaire de fumée conventionnel
Diffuseurs sonores
405 30	B.A.A.S. type Sa
405 31	B.A.A.S. type Sa + Flash
405 32	B.A.A.S. type SaMe
405 33	B.A.A.S. type SaMe + Flash
415 07	Diffuseur sonore d'alarme feu non autonome - Classe A -Type A
415 08	Diffuseur sonore d'alarme feu non autonome - Classe B
415 14	Diffuseur sonore d'alarme feu non autonome - Classe C
415 43	Sirène multisons - Classe B
Déclencheurs électromagnétiques
406 82	Déclencheur électromagnétique - boîtier pied de sol
406 86	Déclencheur électromagnétique - boîtier mural métallique avec BP
406 91	Bloc-porte pour issue de secours - double vantail
406 92	Bloc-porte pour issue de secours - simple vantail
406 95	Kit de fermeture
Alimentations électriques de sécurité
614 79	A.E.S. 27 V 5 W
614 80	A.E.S. 27 V 20 W
614 81	A.E.S. 27 V 50 W
614 82	A.E.S. 27 V 90 W
614 83	A.E.S. 27 V 130 W
Autres références

Zones de détection

Adresse			Localisation du point	Zone de détection
				Numéro	Localisation
	12

Total

Double détection

Couples	Zones de détection couplées
	Numéro	Désignation
1
2
3
4
5
6
7
8

Organisation du S.M.S.I.

Organisation du Système de Mise en Sécurité Incendie

L'établissement comprend .... zone(s) de mise en sécurité .... zone d'alarme

Zone de mise en sécurité	Lignes de mise en sécurité	Situation géographique	Dispositif Actionné de Sécurité
1	1		Porte coupe feu :Exutoire :Autres :
	2		Porte coupe feu :Exutoire :Autres :

Zone d'alarme

Le C.M.S.I. dispose d'une U.G.A. gérant une seule zone d'alarme.

Désignation :

Dispositif e.m. de verrouillage des issues de secours :

Zones de détection qui n'activent pas le C.M.S.I.

Numéro	Désignation

Existence de certificat de conformité des matériels installés

• E.C.S./C.M.S.I. adressable ..... □
- Déclencheurs Manuels ....
- Détecteurs Automatiques ....
- Diffuseurs Sonores Non Autonomes (son d'alarme générale)
- Diffuseurs Sonores Non Autonomes (alarme générale sélective)
- Blocs Autonomes d'Alarme Sonore ....
- Alimentation
- Dispositifs Actionnés de Sécurité ....

Contrôle implantation et choix du matériel

• E.C.S./C.M.S.I. adressable
- Implantation ....□
- Alimentation - Protection .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... .... ....
- Détecteurs automatiques - Types de détection en fonction des locaux à surveiller ..... - Implantation des détecteurs ..... - Raccordement électrique ....

- Déclencheurs manuels - Implantation ..... - Raccordement électrique ..... □

- Diffuseurs sonores - Implantation - Raccordement électrique ..... □

- Protections électriques - Implantation ..... - Raccordement électrique ..... □

- Alimentations - Implantation ..... - Raccordement électrique ..... □

• Essais de détection automatique (Procédure de test/Notice page 43)
• Nombre de détecteurs testés .......

- Essais déclencheurs manuels (Procédure de test/Notice page 44) – Nombre de déclencheurs testés .......

- Essai lignes de mise en sécurité (Procédure de test/Notice page 47) - Nombre de lignes testés .......

- Essais sur batteries

- Essais fonction test ....

- Reports d'informations ....

- Essais équipements reliés aux contacts secs ....

- Corrélation entre zones de détection et lignes de mise en sécurité ....

Observations
