MODE D'EMPLOI 406 28 LEGRAND

Ssi de catégorie a alarme incendie type 1

MANUEL DE MISE EN ŒUVRE

Centralisateur de mise en sécurité incendie type A (C. M. S. I. type A)

Réf. 406 28

Tableau d'extension

Réf. 406 29

Tableau de mise en sécurité. 3

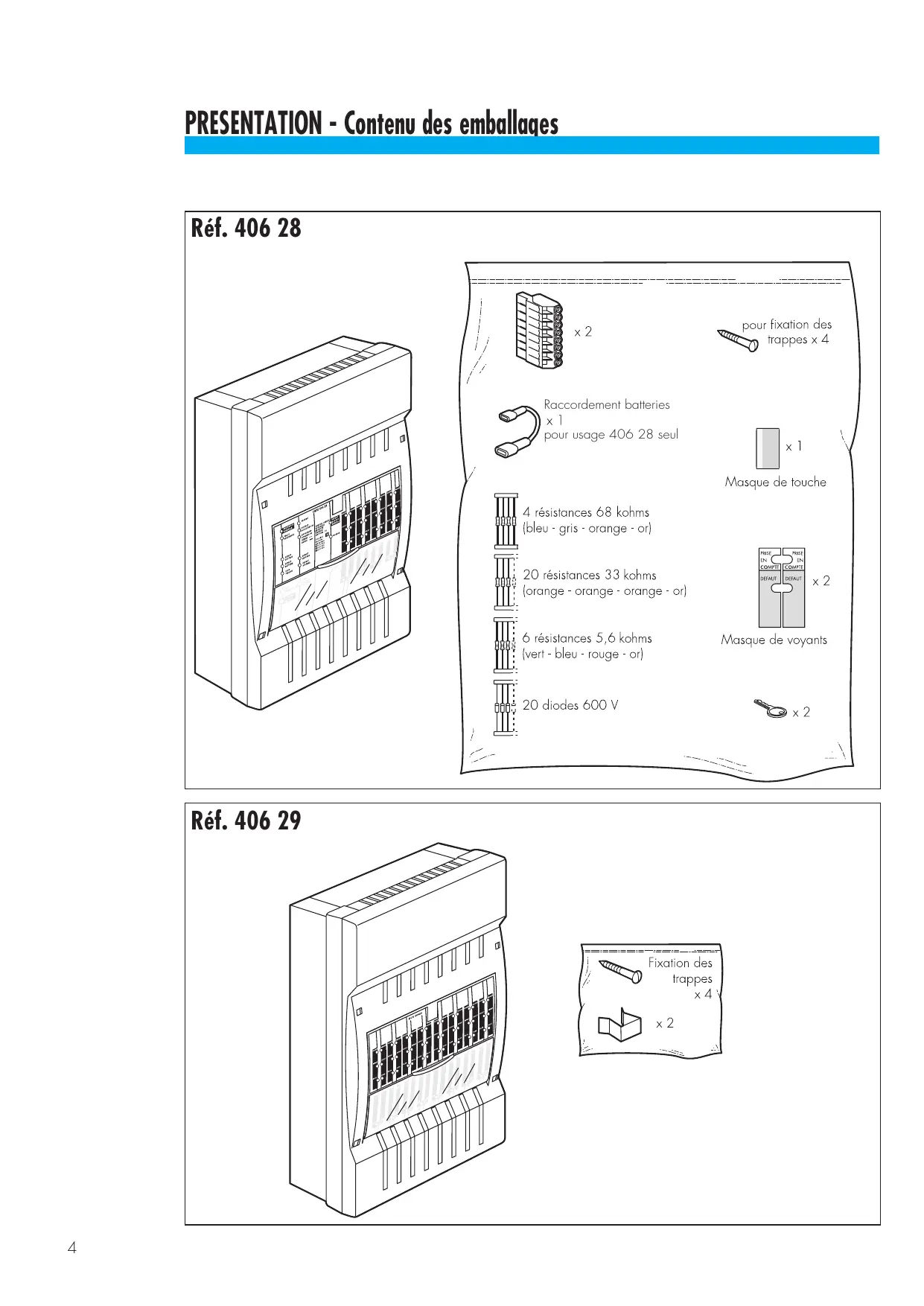

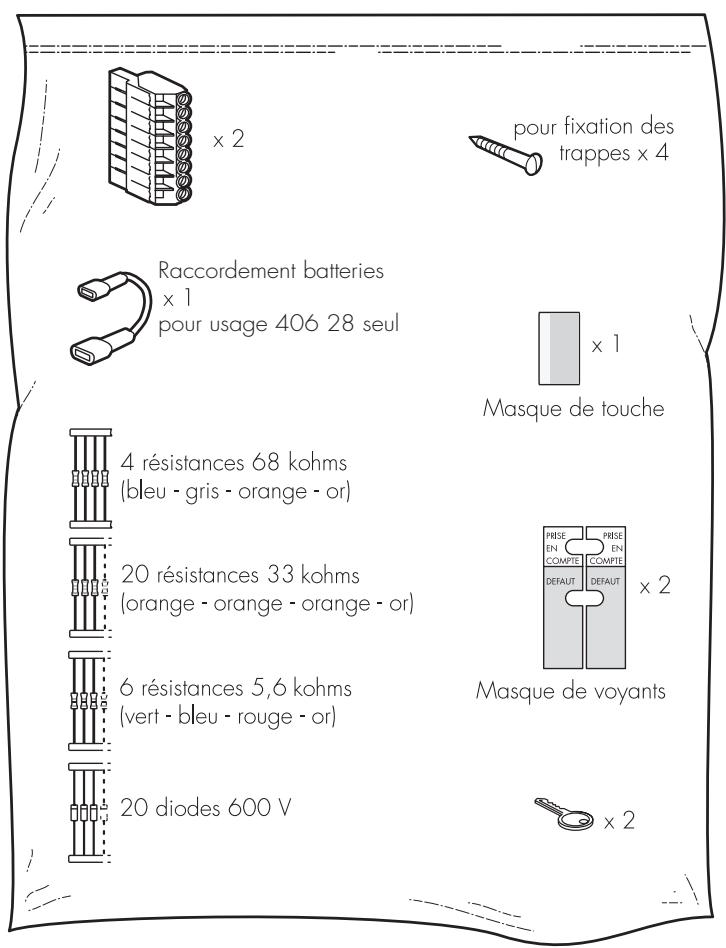

Contenu des emballages 4

Descriptif de la face avant du tableau Réf. 406 28.. 5

Principe de fonctionnement des lignes 7

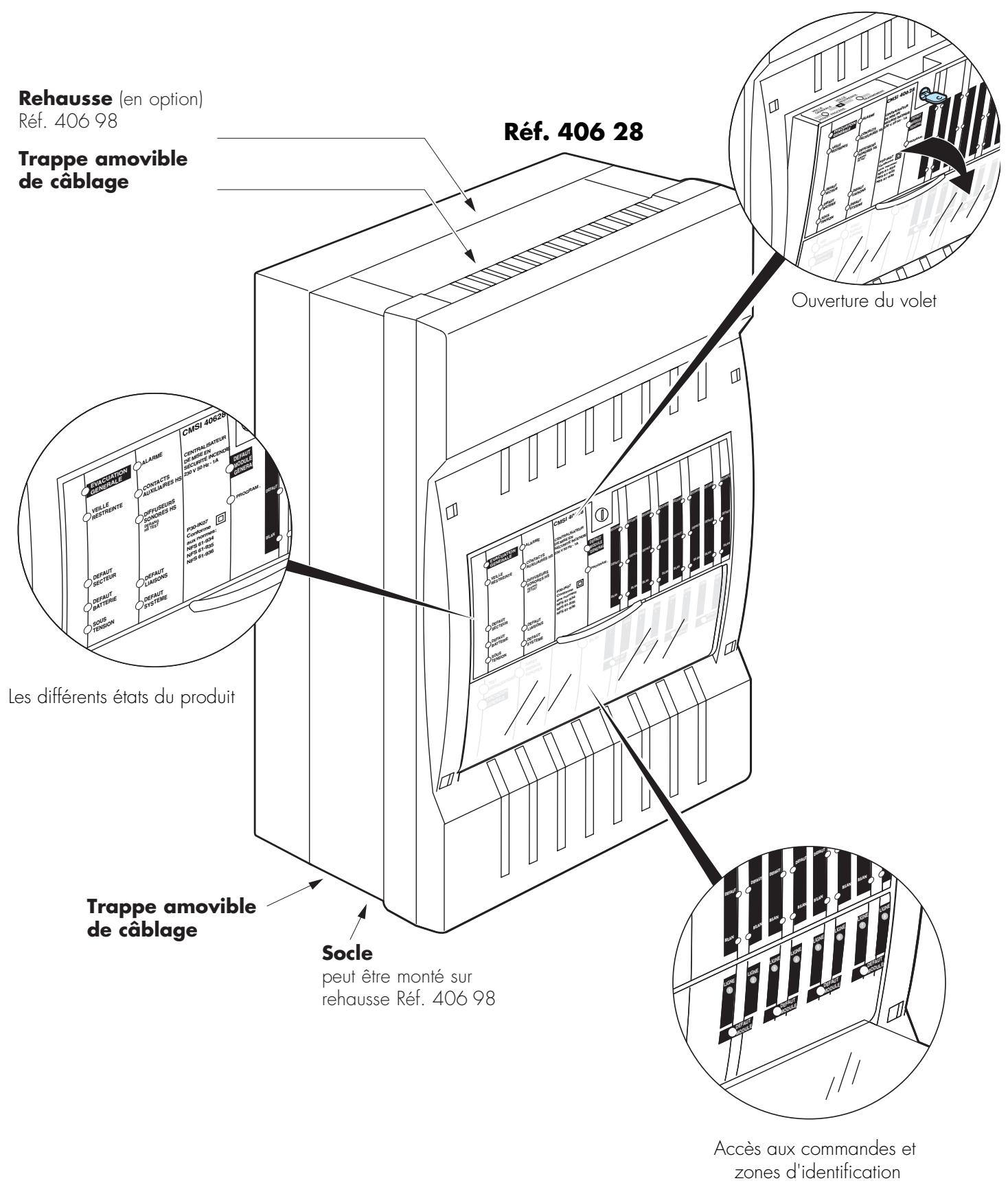

Organisation du système

Avec E. C. S. conventionnel. Avec E. C. S. adressable.

Installation

Démontage face avant 10 Mise en place 11 Lignes de mise en sécurité 13 Alimentation des lignes de mise en sécurité. 17 Fonction d'évacuation 18 Raccordements. 21

Programmation

Matriçage :

• Programmation du matricage pour un E. C. S. conventionnel 22
• Programmation du matricage pour un E. C. S. adressable 24

Regroupement de lignes sur une seule commande.. 25 Groupes de verrouillage 26 Retard de déclenchement. 27 Mise en service 28

ESSAIS

Alimentation 29 Évacuation générale 30 Processus d'alarme 31 Lignes de mise en sécurité 32

Exploitation

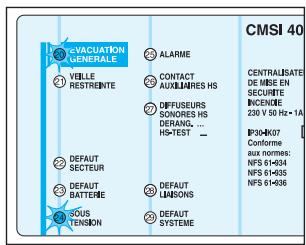

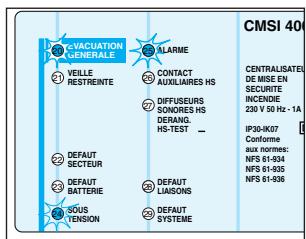

Les différents états du C. M. S. I. 33

Maintenance. 35

C.M.S.I. : centralisateur de mise en sécurité incendie S.M.S.I. : système de mise en sécurité incendie D.A. : détecteur automatique D.A.S. : dispositif actionné de sécurité qui participe à la mise en sécurité d'un BATIMENT pour les fonctions d'évacuation, de compartmentage, de désenfumage, par exemple : dispositif électromagnétique pour issues de secours, portes coupe-feu, exutoires de désenfumage,... D.M. : déclencheur manuel D.S. : diffuseur sonore E.C.S. : équipement de contrôle et de signalisation Organe conçu pour:

• alimenter les détecteurs
• transformer le fonctionnement des détecteurs en une signalisation sonore et lumineuse donnée à l'emplacement du tableau et éventuellement exploitable à distance
• permettre de déceler et de localiser les incidents qui peuvent nuire au bon fonctionnement du système

S. D. I. : système de détection incendie

Ensemble des appareils nécessaires à la détection automatique d'incendie complétant obligatoirement :

• les détecteurs
• l'équipement de contrôle et de signalisation
• les déclencheurs manuels

Remarque : dans une alarme incendie, la partie équipement de contrôle et de signalisation du S. D. I. est incorporée au tableau.

BP: bouton-poussoir

Réf. 406 28

Réf. 406 29

Voir détails (page)	Voir définuts (page)
30, 31, 32,33
	29
29, 30	29
	29
29, 32, 33
	28
31, 32
	30
32
	19, 29, 30
32
	29
	29
18, 30, 32
	29
23, 24, 26,27

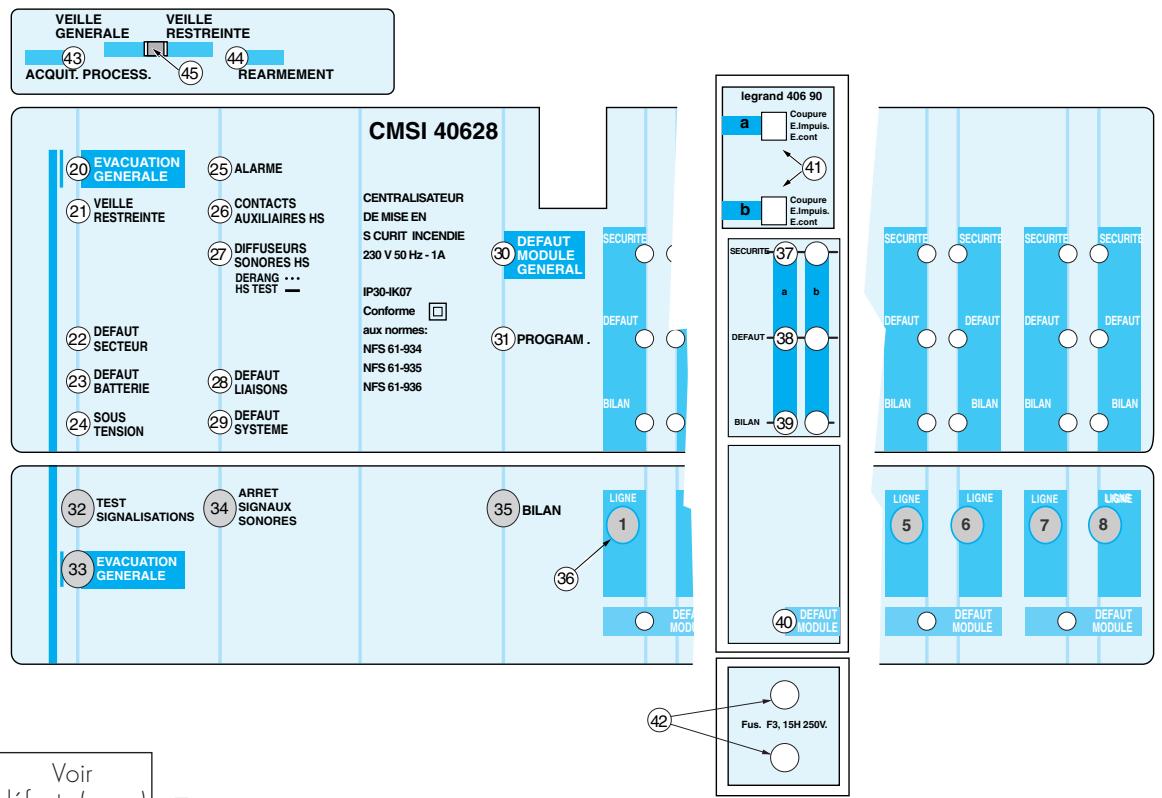

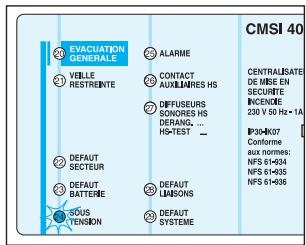

Face avant

Voyant "EVACUATION GENERALE"... Allumé pendant le cycle d'évacuation générale (5 minutes). ②Voyant "VEILLE RESTREINTE" Indique qu'en cas d'alarme il n'y a pas de départ automatique en évacuation générale. ② Voyant“DEFAULTSECTEUR” Allumé en fixe, indique un défaut secteur. ② Voyant“DEFAULTBATTERIE”............ Allumé en fixe, indique un défaut batterie. 24Voyant "SOUS TENSION" Allumé en fixe, indique une présence alimentation secteur ou batterie. 25 Voyant "ALARME". Alluméès le départ en alarmé (restreinte ou générale) dés qu'un feu est détecté par l'E. C. S. Eteint par "ACQUITTEMENT PROCESSUS" 43 pendant le cycle d'alarme restreinte ou après l'évacuation générale si la condition de feu a disparu. Voyant "CONTACTS AUXILIAIRES HS". Allumé en fixe pour signaler que la ligne contact auxiliaire est en position Hors Service. ②Voyant "DIFFUSEURS SONORES HS.. Clignote pour signaler que la ligne diffuseurs sonores est en dérangement. Allumé en fixe pour signaler que la ligne diffuseurs sonores est en position hors service. 28 Voyant "DEFAULT LIAISONS"........ Allumé en fixe, indique un problème de liaison entre l'E. C. S. et le C. M. S. l. 29 Voyant "DEFAULT SYSTEME". Indique qu'il y a eu une defaillance du C. M. S. I. ou usage du BP RESET 46, s'acquitte par appui sur la touche "TEST SIGNALISATION" 32 si le dernier a disparu. Voyant "DEFAULT MODULE GENERAL" Indique qu'au moins un module ligne est en défaut. ③1 Voyant "PROGRAM." Allumé en fixe pendant les phases de programmation.

③ Touche "TEST SIGNALISATIONS"...... Permet d'allumer tous les voyants et le buzzer et d'éteindre le voyant "DEFAULT SYSTEME" ② après usage du BP "RESET" ④6. 33 Touche "EVACUATION GENERALE". Permet le déclenchement des diffuseurs sonores et B. A. A. S pendant 5 minutes. ③ Touche "ARRET SIGNAUX SONORES" Permet l'arrêt sonore de la centrale. 35 Touche "BILAN" Vérifie le bon état des lignes équipées de DC/FC et permet la validation de la programmation des lignes. ③6 Touche "LIGNE" Permet de commander la mise en sécurité de 1 à 8 sur le tableau ref. 406 28 et de 9 à 22 sur ref. 406 29.

Sur les modules lignes / ref. 406 90

③7 Voyant "SÉCURITÉ"................................................... 38Voyant "DEFAULT". Voyant jaune détail à voir page 7 39Voyant "BILAN"................................ 40 Voyant "DEFAULT MODULE" Indique que le module est en défaut ④ Commutateur Coupure - Permet de sélectionner le type de commande de la ligne. Emission impuls. - Emission cont. (42) Fusibles lignes (F3, 15 AH 250 V).

Sur la tranche

43 BP "ACQUIT. PROCESS.... Permet d'arrêter le cycle d'alarme pendant l'alarme restreinte. 44 BP "REARMEMENT" Permet de réarmer les lignes D. A. S. (si au moins 2 minutes se sont écoulées depuis le déclenchement). 45 Commutateur Sur veille restreinte : en cas d'alarme il n'y a pas de "VEILLE RESTREINTE / département automatique en évacuation générale. Inactif dans VEILLE GENERALE" le département en alarme.

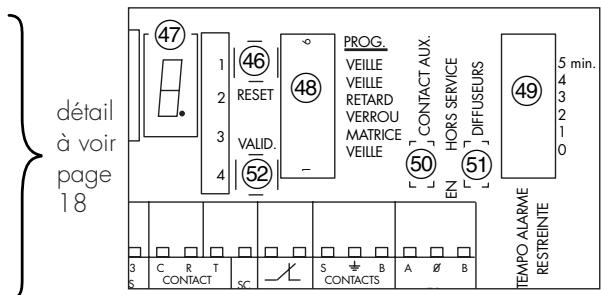

Sur la carte bornier

46BP"RESET 47 Afficheur programmation 48 Suggesteur "PROG." 49 "Tempo Alarme Restreinte" 50 Commutateur "CONTACT AUX." ⑤ Commutateur "DIFFUSEURS" BP "VALID."

PRESENTATION - Principe de fonctionnement des lignes

Type de contrôle de position	Voyant rouge		Voyant vert		Voyant jaune		Incidents éventuels signalés par l'afficheur ① pendant l'appui sur le BP "VALIDATION" ②
	Impairé 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 000 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaire 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 001 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Impaires 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Imperves 003 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 002 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Imperves 004 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impines 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS ImpICES 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Impices 004 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS Impices 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 002 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS ImpICES 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 004 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Impices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 004 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS Implices 003 DS

ATTENTION : si plusieurs lignes sont en défaut au même moment, l'afficheur signale en premier lieu le défaut de la ligne qui a le numéro le plus grand.

Ex.: si les lignes 3, 8 et 15 sont en défaut, l'afficheur donne en premier lieu le défaut de la ligne 15.

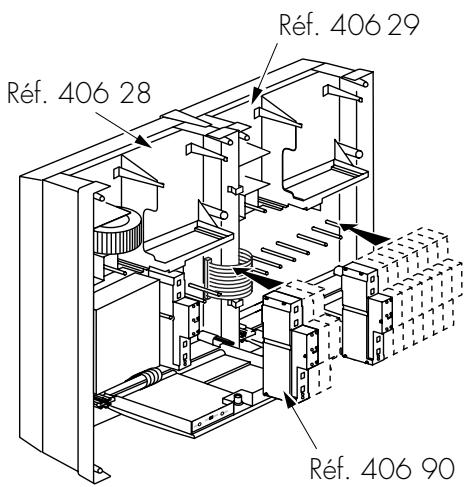

Réf. 406 28 : évolutif de 2 à 8 lignes

• Le C. M. S. I. ref. 406 28 est livré équipé d'un module ligne ref. 406 90 pouvant recevoir 2 lignes de mise en sécurité.
• Le C. M. S. I. est évolutif jusqu'à 8 lignes. Il peut être équipé de 3 modules lignes supplémentaires.

Réf. 406 29: extension de 10 à 22 lignes

• En associant un tableau extension ref. 406 29, votre installation est évolutive de 10 à 22 lignes.
• Le tableau ref. 406 29 est livré non équippé. Il peut être équipé de 7 modules ref. 406 90.
• L'ensemble peut être monté sur 2 rehausses ref. 406 98. Pour rendre solidaires les produits, monter les agrafes livrées avec le tableau ref. 406 29.

Avec E. C. S. conventionnel

Avec E. C. S. adressable

1. Tourner la clé.

2. Ouvrir le volet.

3. Dévisser le capot (vis quart de tour), appuyer et tourner.

4. Déposer le capot.

5. Déposer les trappes.

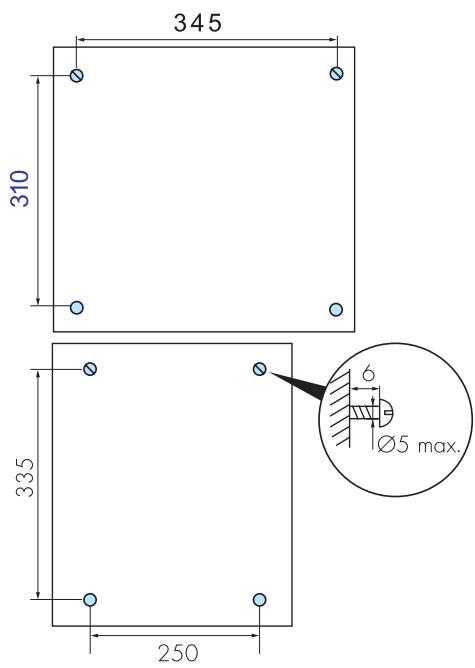

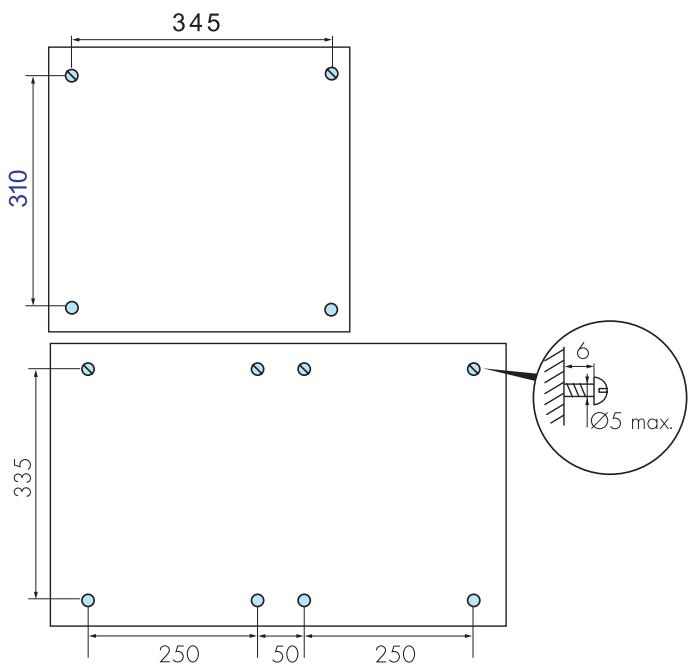

Côtes de perçage

Ex. avec E. C. S. conventionnel. Pour un E. C. S. adressable, les côtes sont les mêmes que celles du C. M. S. I.

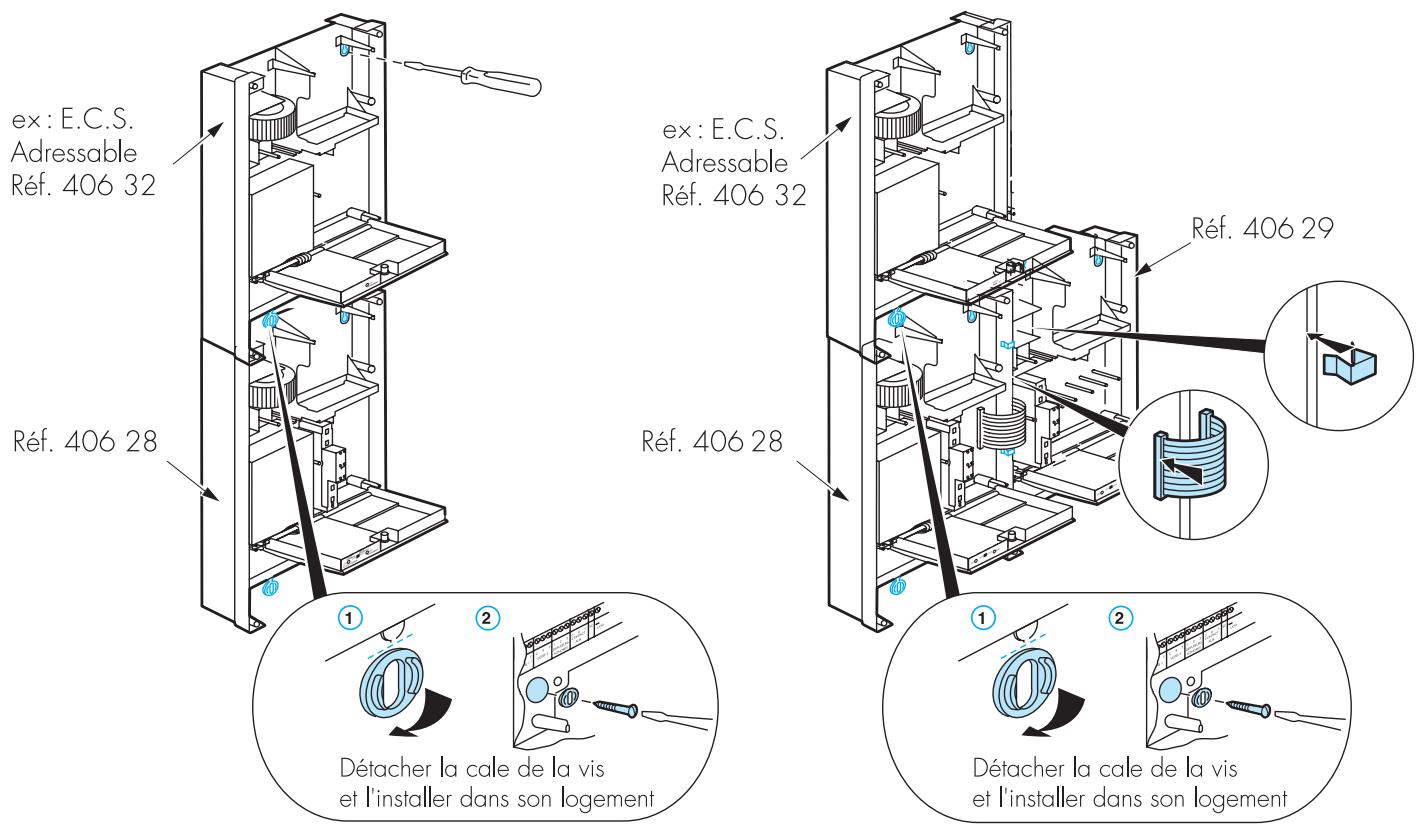

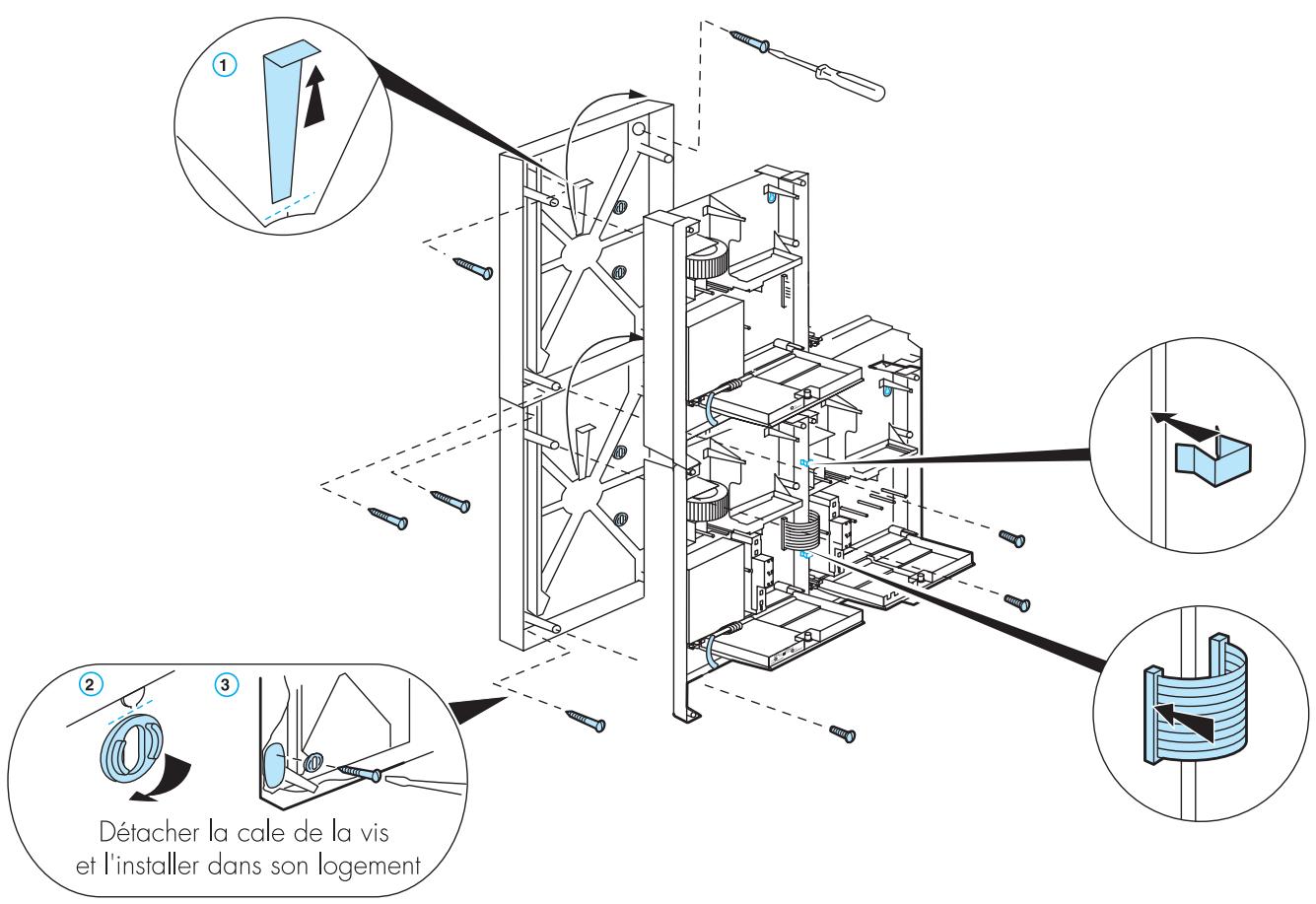

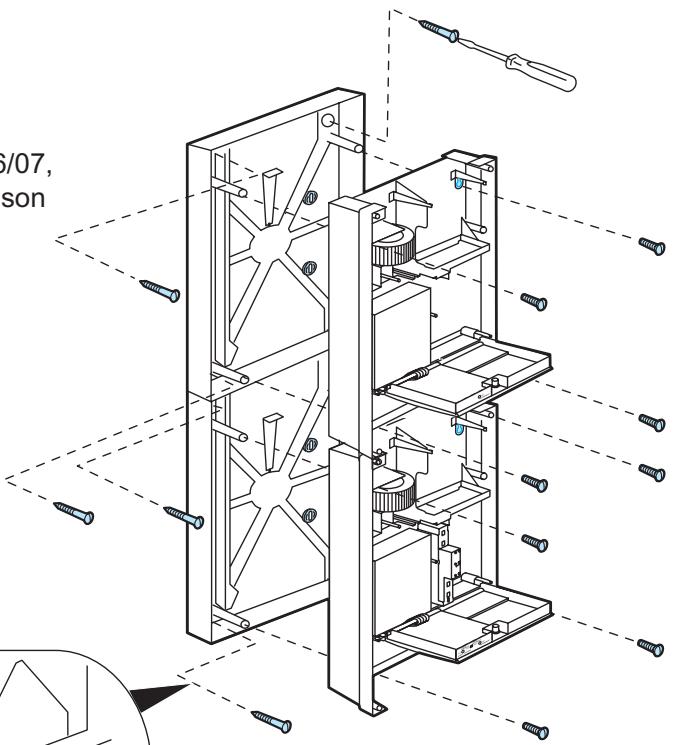

Tableaux sur rehausses ref. 406 98

Ex. avec E. C. S. adressable ref. 406 32.

Pour un E. C. S. conventionnel ref. 405 06/07, le montage de l'E. C. S. est indiqué dans son manuel.

Détacher la cale de la vis et l'installer dans son logement

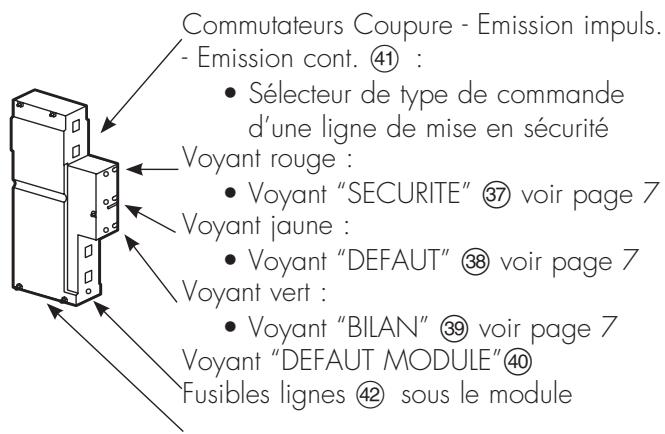

Descriptif du module ligne

• 1 module ref. 406 90 peut piloter 2 lignes de mise en sécurité.
• 1 ligne de mise en sécurité (D. A. S.) peut être commandée: de manière automatique sur ordre du tableau ref. 406 26 ou 406 32 lié à une détection incendie, de manière manuelle par action sur sa touche "LIGNE" ③6 commandant sa ligne D. A. S.
• 1 ligne de mise en sécurité (D. A. S.) peut commander les fonctions suivantes : compartmentage : ex. portes coupe feu, non stop ascenseur ; désenfumage : ex. volets de désenfumage ; autres équipements techniques : ex. arrêt climatisation. Les équipements techniques peuvent aussi être pilotés par les relais "commande reçue" (voir p. 14).
• 1 ligne de mise en sécurité peut fonctionner en : - rupture de courant; - émission impulsionnelle; - émission continue.
• Le contrôle de la position des D. A. S. est assuré par : - 1 ligne DC (début de course); - 1 ligne FC (fin de course).

Commande à rupture de courant

• Placer le commutateur de la ligne concernée en position «coupure». Les D. A. S. (bornes +,-) sont alimentées (24/48 V) en voie. L'alimentation est coupée en commande.
• Appuyer sur le BP "VALIDATION" (52) (p. 18) pour enregistrer la configuration.
• En cas de coupure de secteur sur l'A. E. S., les lignes à rupture de courant seront déclenchées automatiquement au bout d'une heure (réouvrir les portes quand le secteur est rétabli).

Commande à émission impulsionnelle

• Placer le commutateur de la ligne concernée en position «émission impulsion». Les D. A. S. ne sont pas alimentés en vue. En cas de commande, la ligne envoie des impulsions de 4 secondes (24/48 V) toutes les 8 secondes.
• Appuyer sur le BP "VALIDATION" (p. 18) pour enregistrer la configuration.

Commande à émission continue de tension

• Placer le commutateur de la ligne concernée en position « émission continue ». Les D. A. S. ne sont pas alimentés en voile.
• Les D. A. S. sont alimentés en commande (24/48 V).
• Appuyer sur le BP "VALIDATION" (52) (p. 18) pour enregistrer la configuration.

En général :

• Ventouses de porte, exutoire, clapets : commande à rupture de courant.
• Volets de désenfumage : commande à émission impulsionnelle.
• Coffret de relayage : commande à émission continue.

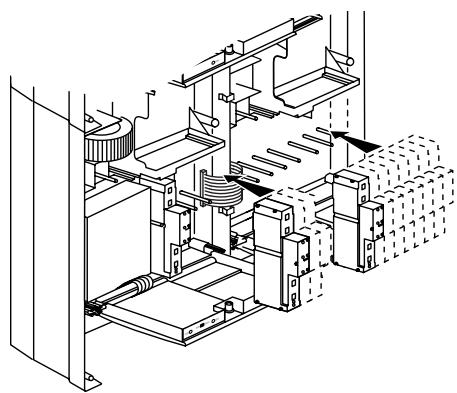

Mise en place des modules ref. 406 90

• Faire glisser le module entre 2 colonnes, aller en butée sur le connecteur du module du tableau ref. 406 28/29.
• Implanter les modules de la gauche vers la droite dans l'ordre du repérage situé près du connecteur du module (de ligne 1/a 2/b à ligne 7/a 8/b).

Câblage des connecteurs de ligne

• Effectuer le câblage des D. A. S. sur les connecteurs associés. Un connecteur correspond à une ligne de mise en sécurité. Respecter les polarités de connexion.

En phase de mise en sécurité, les D. A. S. sont commandés par la ligne + et -. Les contrôles de position des lignes sont assurés par les lignes DC (début de course) et FC (fin de course) correspondantes.

• Les début 'attente. Les contacts des DC sont ouverts.
• Les fins de course permettent de s'assurer qu'en état de commande, les D. A. S. sont en position de sécurité. Les contacts des FC sont ouverts.

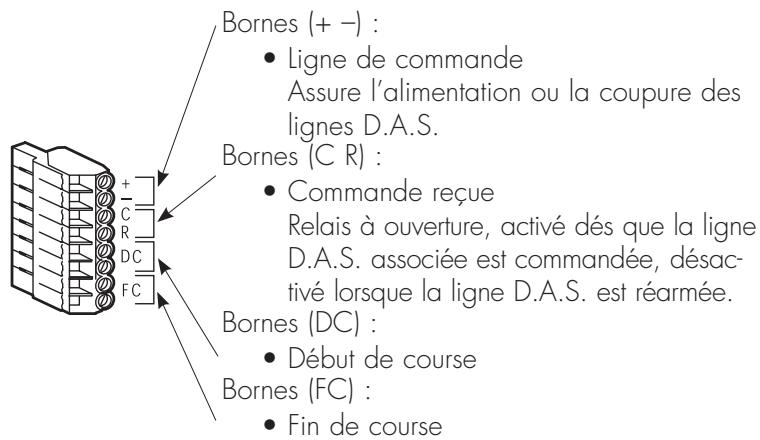

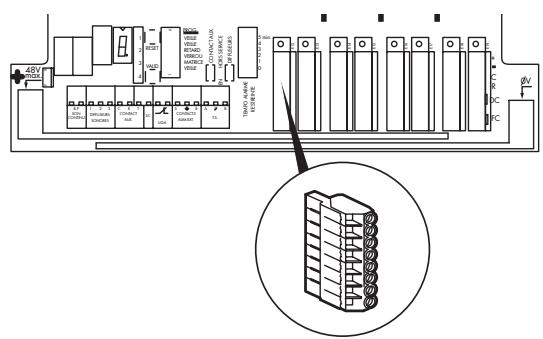

Mise en place des connecteurs de ligne

• Mettre en place les bornes sur les connecteurs de ligne correspondants, réparation de boucle 1 / a 2 / b à boucle 7 / a 8 / b (l'indice a, b correspond au réparation voyageants et bouton avant module boucle).

Câblage des lignes de commande et de contrôle de position

La tension d'alimentation des lignes de commande est de 27V = 1,8A ou 48V = 1A,48W max., délivrée par une alimentation externe (p. 17).

Chaque ligne de commande est protégée par un fusible 3,15 A rapide implanté sur la partie basse du module ligne.

"Commande reçue" : chaque ligne compte un contact NF 48 V 0,5 A (bornes CR, description p.14) sur connecteur, déclenché en même temps que celle-ci, et permettant une mise à l'arrêt d'équipements techniques (VMC, climatisation, etc...) asservis à la localisation de la ligne concernée.

Entrées DC et FC de contrôle de position des D.A.S., description p.14, § "câblage des connecteurs de ligne".

ATTENTION: ne faire aucun câblage en étoile ou en dérivation.

Se repiquer sur les borniers des D. A. S. pour aller d'un élément à l'autre.

1erCas: Les lignes DC et FC ne sont pas utilisées Ex.: ventouses de portes coupe feu	Câbles 1,5 mm2minimum -CR1 si D.A.S. à émission -C2 si D.A.S. à rupture pour la ligne de commande (bornes +). Nombre de D.A.S. limité seulment par la puissance de la ligne et par la longueur de câblage (voir p. 17), soit 48 W.	Déclencheur électromagnétique	Déclencheur électromagnétique	Déclencheur électromagnétique	Orientation des diodes.
		+ - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -	(Demier D.A.S. de la ligne)
2emeCas: Utilisation de la ligne FC unique- ment Ex.: clapet télécom- mandé en D.A.S. commun	Câbles 1,5 mm2minimum -CR1 si D.A.S. à émission -C2 si D.A.S. à rupture pour la ligne de commande (bornes +). Câbles 9/10a minimum (1,5 mm2recommendé) CR1 pour les lignes de contrôle DC et FC 5 D.A.S. max.	Boitier clapet	Boitier clapet	Boitier clapet	Système représenté en état de veille, clapets en position d'atte. Les contacts raccordés sur FC s'ouvre si les clapets commandés ont atteint leur position de sécurité (clapets fermés).
		+ - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + + - +	5,6kΩ (vert, bleu, rouge, or) 5,6kΩ (vert, bleu, rouge, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (vert, bleu, rouge, or)	(Demier D.A.S. de la ligne)
3emeCas: Utilisation des lignes DC et FC Ex.: volet de désemfu- mage	Câbles 1,5 mm2minimum CR1 pour la ligne de commande Câbles 9/10a minimum (1,5 mm2recommendé) CR1 pour les lignes de contrôle DC et FC 5 D.A.S. max.	Boitier volet	Boitier volet	Boitier volet	Système représenté en état de veille, volets en position d'atte. Les contacts raccordés sur DC se referment si les volets quittent leur position d'atte. ; les contacts raccordés sur FC s'ouvre si les volets commandés ont atteint leur position de sécURITY (volets ouverts).
		+ - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +	5,6kΩ (vert, bleu, rouge, or) 5,6kΩ (vert, bleu, rouge, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) 33kgΩ (orange, orange, or) (Demier D.A.S. de la ligne)

État des voyants rouges, jaunes et verts des lignes de mise en sécurité : voir tableau p.7

Si des clapets de gaine ou de portes coupe-feu sont utilisés en "D. A. S commun" (exempie : clapet à la jonction de deux zones de mise en sécurité ZS), ils seront contrôlés en position (contrôle de la position de sécurité uniquement) suivant le 2ème cas du tableau page 15.

Utilisation des masques de voyants autocollants fournis

• Si les lignes DC et FC sont inutilisées (1er cas du tableau page 15), implanter les masques autocollants livrés en face avant du C. M. S. I. sur les voyants des lignes concernées.
• Si la ligne FC est seule utilisée (2ème cas du tableau page 15), implanter, après découverte de la partie verte,

les masques autocollants livrés en face avant du C. M. S. I., sur les voyants des lignes concernées. - Si les lignes DC et FC sont utilisées (3ème cas du tableau page 15), ne pas explanter de masque autocollant sur les lignes du C. M. S. I.

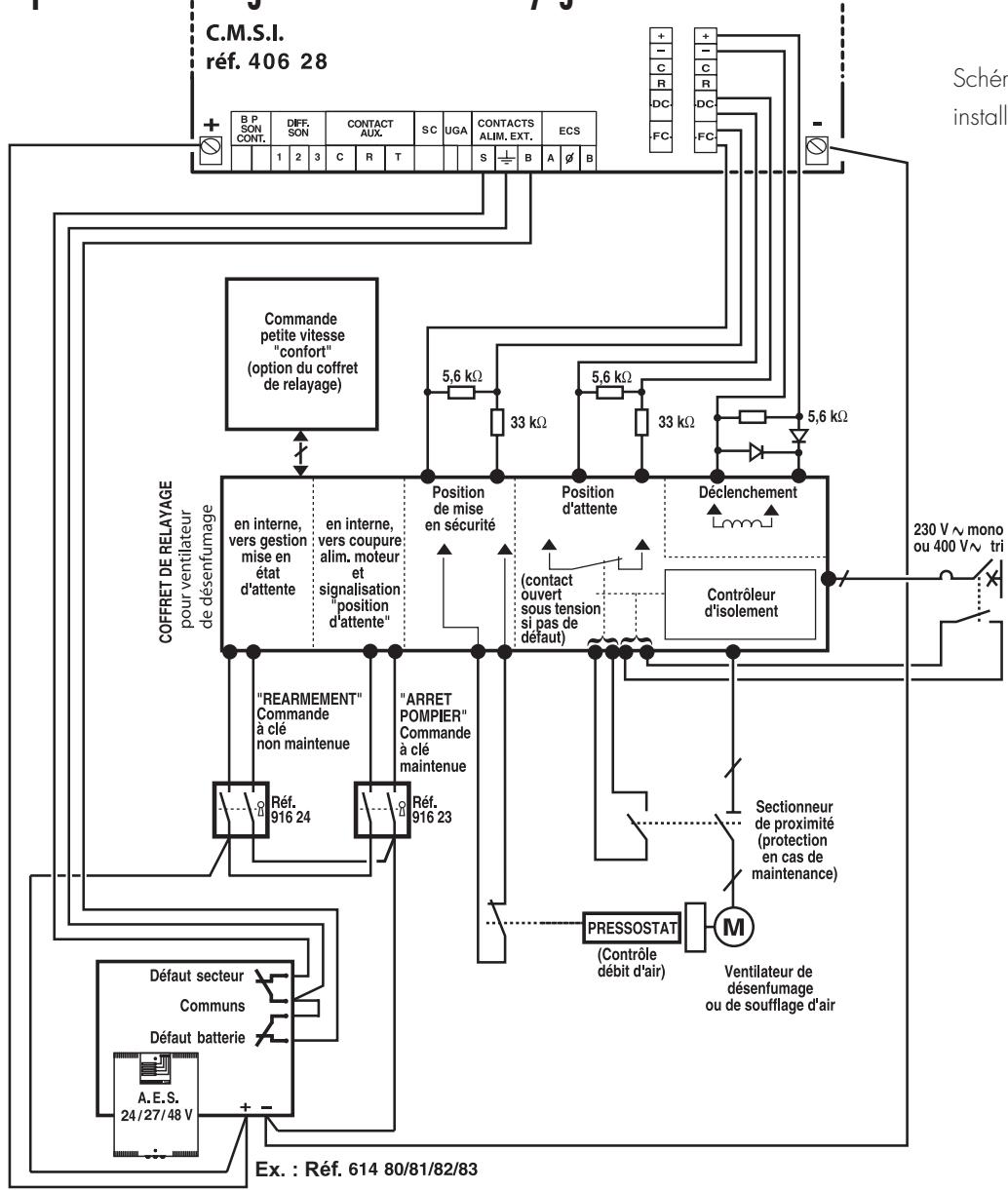

Cas particulier : câblage d'un coffret de relayage

Schéma représenté

Longueur des lignes das / ligne de commande bornes (+ -)

Le tableau ci-dessous indique la distance maximale entre le tableau et le D. A. S. le plus éloigné en fonction de la puissance maximale de la ligne et du câble utilisé.

• Utiliser des cables CR1 au sens de la norme NF C 32-070 pour des D. A. S. fonctionnant en émission de tension (pouvant doivent C2 si circulant en "Cheminement Technique Protégé" ouès qu'ils pénérent dans la zone de mise en sécurité correspondant aux D. A. S. qu'ils desservent).
• Utiliser des câbles de catégorie C2 au sens de la norme NFC C 32-070 pour les D. A. S. fonctionnant en rupture de courant.

Puisance par ligne	V alim. : 27 V....			V alim. : 48 V....
	1,5 mm²	2,5 mm²	4,0 mm²	1,5 mm²	2,5 mm²	4,0 mm²
5 W	258 m	430 m	689 m	816 m	1360 m	2176 m
10 W	129 m	215 m	344 m	408 m	680 m	1088 m
20 W	65 m	108 m	172 m	204 m	340 m	544 m
30 W	43 m	72 m	115 m	136 m	227 m	363 m
40 W	32 m	54 m	86 m	102 m	170 m	272 m
48 W	27 m	45 m	72 m	85 m	142 m	227 m

Choix de l'alimentation

C'est l'alimentation externe du C. M. S. l. qui fixe la tension d'alimentation des D. A. S.

Utiliser une alimentation électrique de sécurité A. E. S. 24/27/48 V= (ex. ref. 614 79/80/81/82/83 pour des D. A. S. en 24 V=).

Attention, tous les D. A. S. raccordés sur les lignes de commande d'un même tableau (réf. 406 28 ou 406 29) doivent fonctionner sous la même tension.

• Définir la puissance de chaque type de D. A. S.

Additionner les consommations de tous les D. A. S. et déterminer l'A. E. S. correspondante.

Exemple : 5 déclencheurs électromagnétiques de porte ref. 406 86 (24 V 0,6 W),

1 coffret de relayage (24 V 6 W)

et 3 volets de désenfumage (24 V 2 W)

(5 × 0,6) + (1 × 6) + (3 × 2) = 15W.... donc choisir l'A. E. S. 20 W ref. 614 80.

• En cas de coupure secteur sur l'A. E. S., les lignes programmées à rupture de courant sont automatiquement déclenchées au bout d'une heure.

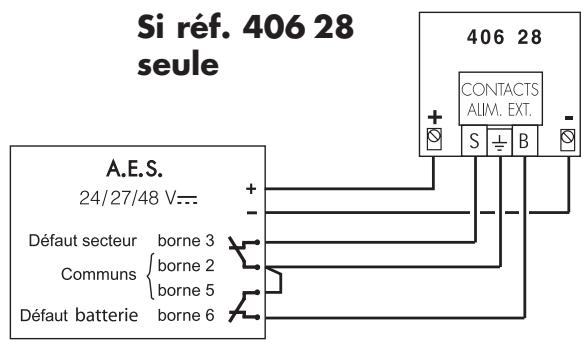

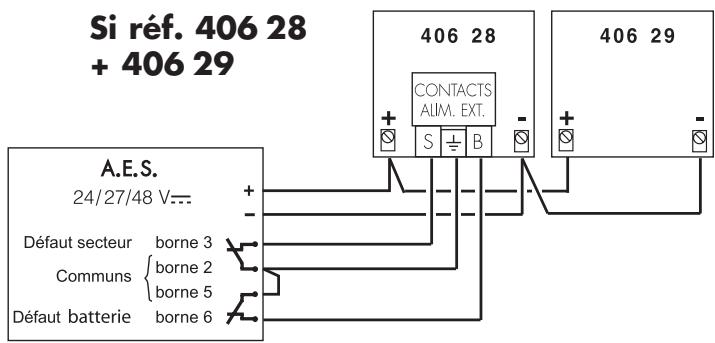

Câblage de l'alimentation

Utilisation d'une A. E. S. 24/27/48 V= conforme à la NF S 61-940 (ex. ref. 614 79/80/81/82/83 pour D. A. S. 24 V=).

Longueur de ligne entre A. E. S. et C. M. S. I. ref. 406 28 : 5 mètres maximum, câble CR1 au sens de la norme NF C 32-070.

Descriptif de la fonction évacuation

Principe de fonctionnement

46 BP "RESET":... permet la réinitialisation du système (appuyer ensuite sur la touche "TEST SIGNALISATION" 32 pour éteindre le voyant "DEFAULT SYSTEME" 29). 47 Afficheur programmation :............, permet de sélectionner un groupe de verrouillage, permet d'identifier le type de defaulted sur appui du BP "VALIDATION" 52. 48 Sélecteur de programmation :....... permet de sélectionner le mode de programmation. 49 Temporisation d'alarme restreinte :... permet de régler la durée de l'alarme restreinte (de 0 à 5 mn). 50 CONTACT AUXILIARE : EN SERVICE, permet le basculement du relais lors de EN/HORS SERVICE l'évacuation générale. HORS SERVICE, rend inactif le contact auxiliaire. ⑤ DIFFUSEURS SONORES : EN SERVICE, permet le déclenchement des D. S. en cas d'alarme. EN/HORS SERVICE HORS SERVICE, empêche le déclenchement des D. S. BP "VALIDATION":........................................................................................... (voir p. 13) et permet de visualiser le défaut sur l'afficheur "PROGRAMMATION"④7.

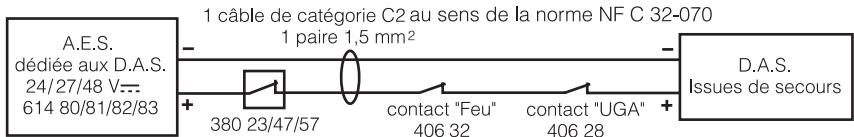

Déclenchement des avertisseurs

Les commutateurs "DIFFUSEURS SONORES" ⑤1 ou "CONTACT AUXILIAIRE" ⑤0 doivent être en position de service.

• Les avertisseurs sont déclenchés lorsqu'une boucle de détection est activée et à l'issue de la temporisation d'alarme restreinte.
• Les avertisseurs sont activés par appui sur la touche "EVACUATION GENERALE" (33).

Déclenchement du son continu

Fonction optionnelle de comportement.

Ex.: sortie des classes.

Câblage : voir page 19.

Uniquement pour une installation réalisée avec un E. C. S. adressable.

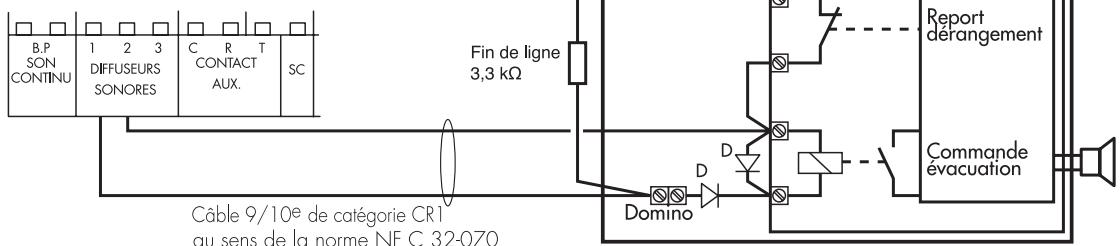

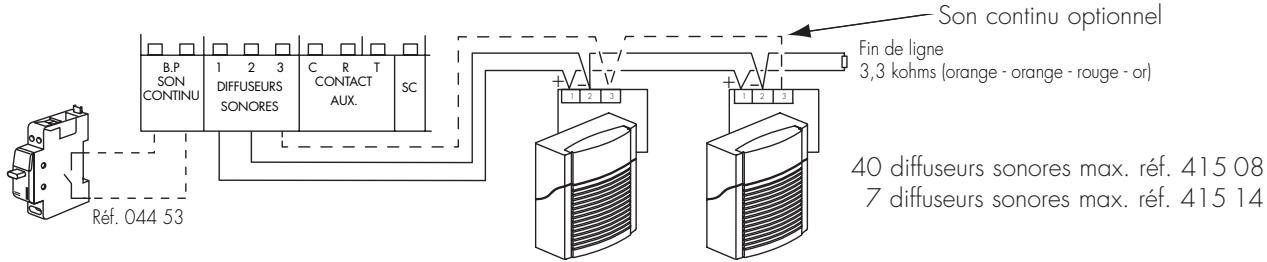

Diffuseurs sonores non autonomes (pour alarme générale : son NF s 32-001)

• Respecter les polarités : - borne 1 du C. M. S. l. sur borne 1 (ou +) du diffuseur sonore, - borne 2 du C. M. S. l. sur borne 2 (ou -) du diffuseur sonore.
• Placer une résistance de 3,3 kohms en fin de ligne.
• Placer le commutateur DIFFUSEURS SONORES (51) en position EN SERVICE.
• Tension aux bornes 1 - 2 : 24 V en alarme.
• Son continu optionnel :
• raccorder la borne SC du C. M. S. I. à la borne 3 des diffuseurs sonores;
• installer une commande (ex : ref. 044 53) aux bornes B P son continu du C. M. S. I.
• Câble d'alimentation des Diffuseurs Sonores : catégorie CR1 au sens de la norme NF C 32-070, longueur max. : 1000 m en 1,5 mm².

Défauts éventuels

• Le voyant jaune "DIFFUSEURS SONORES HS" (27) clignote : décez la ligne et mesurer l'impédance de la ligne.
• Si la résistance est infinie, le circuit est ouvert. Vérifier la résistance fin de ligne.
• Si la résistance est nulle, il y a court-circuit. Vérifier le câblage.

Diffuseurs sonores pour alarme générale sélective (pour E. R. P. type j et u)

• 40 diffuseurs sonores max. ref. 415 04
• Nombre max. de diffuseurs sonores multison ref. 415 43 : à calculer en fonction du son choisi (position de la roue codeuse de sé

Position de la roue codeuse	0	1	2	3	4	5	6	7	8	9	A	B	C	E	F
Consommation sous 24 V= (mA)	125	125	125	116	125	130	125	125	125	130	125	125	125	130	130

Câblage : voir notice dédiée.

• Respecter les polarités :
• borne 1 du C. M. S. l. sur borne + du diffuseur sonore; - borne 2 du C. M. S. l. sur borne - du diffuseur sonore.
• Placer une résistance de 3,3 kohms en fin de ligne.
• Placer le commutateur "DIFFUSEURS SONORES" (51) en position EN SERVICE.
• Tension aux bornes 1 - 2 en alarme : 24 V.
• Câble d'alimentation des Diffuseurs Sonores : catégorie CR1 au sens de la norme NF C 32-070, longueur max. : 1000 m en 1,5mm²

Défauts éventuels

Le voyant jaune "DIFFUSEURS SONORES HS" ②7 clignote : déconnectez la ligne et mesurez l'impédance de la ligne. - Si la résistance est infinie, le circuit est ouvert. Vérifier la résistance fin de ligne. - Si la résistance est nulle, il y a court-circuit. Vérifier le câblage.

Blocs d'alarme sonore B. A. A. S. T. B. T. S.

• Respecter le câblage : - borne C du contact auxiliaire raccordée à la borne E1 (ou 1) du B. A. A. S. - borne R du contact auxiliaire raccordée à la borne E2 (ou 2) du B. A. A. S.
• Placer le commutateur "CONTACT AUXILIAIRE" (50) en position EN SERVICE.
• Son continu optionnel :
• raccorder la borne SC du C. M. S. I. à la borne SC des B. A. A. S.;
• installer une commande (ex : Réf. 044 53) aux bornes BP son continu du C. M. S. I.
• Câble de liaison B. A. A. S.: longueur max.: 1000 mètres en 9/10°, câble de catégorie C2 au sens de la norme NF C 32-070.
• Cables secteur: 2 × 1,5 ~mm^2.

Défauts éventuels

• Mettre le commutateur "CONTACT AUXILIAIRE" ⑤ en position EN SERVICE,
• La ligne B. A. A. S. déclenchée en permanence : coupure de ligne. Vérifier le câblage, vérifier les bornes CRT du contact auxiliaire, le contact est fermé en veille et s'ouvre en phase d'alarme. La ligne B. A. A. S. ne fonctionne pas :

1- Débrancher la ligne B. A. A. S., les B. A. A. S. doivent partir en alarme, sinon il y a un court circuit sur la ligne. Vérifier le câblage; 2- Vérifier le fonctionnement du C. M. S. l.; Le contact auxiliaire s'ouvre en phase d'alarme.

Systèmes de sonorisation de sécurité (t. b. t. s.)

• Caractéristiques :
• Tension sur la sortie DIFFUSEURS SONORES : 24 V (Umin : 15 V, Umax : 27 V)
• Entrée de commande du système de sonorisation de sécurité : relais de commande 24V=, interne au système de sonorisation de sécurité
• Sortie dérangement du système de sonorisation de sécurité :
• contact fermé en fonctionnement normal
• contact ouvert en dérangement
• Matériel nécessaire :
• 2 diodes D de type 1N4004
• 1 domino
• Placer une résistance de 3,3 kohms en fin de ligne.
• Placer le commutateur "DIFFUSEURS SONORES" (51) en position EN SERVICE.
• Tension aux bornes 1 - 2 : 24 V en alarme.
• Câbles d'alimentation : catégorie CR1 au sens de la norme NF C 32-070, longueur max. 1000 mètres en 9/10e.

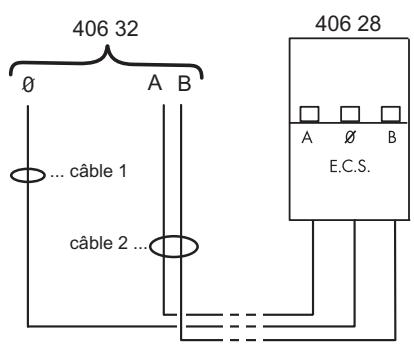

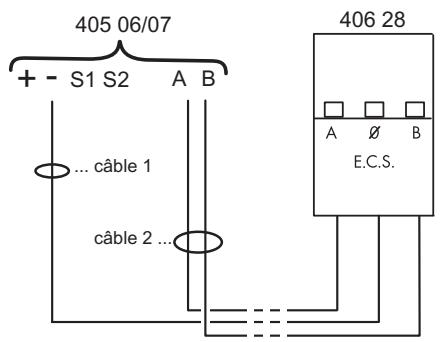

Câblage de la liaison entre l'ecs et le cmsi

Couper l'alimentation secteur et batteries de l'E. C. S.

Utiliser 2 câbles séparés :

-cable 1:1 paire 9 / 10° de catégorie C2, au sens de la norme NF C 32-070.

-cable 2:1 paire 9 / 10° de catégorie C2, au sens de la norme NF C 32-070.

Longueur max. pour chaque câble : 10 m.

C.M.S.I. ref. 406 28 avec son extension ref. 406 29 :

Important :

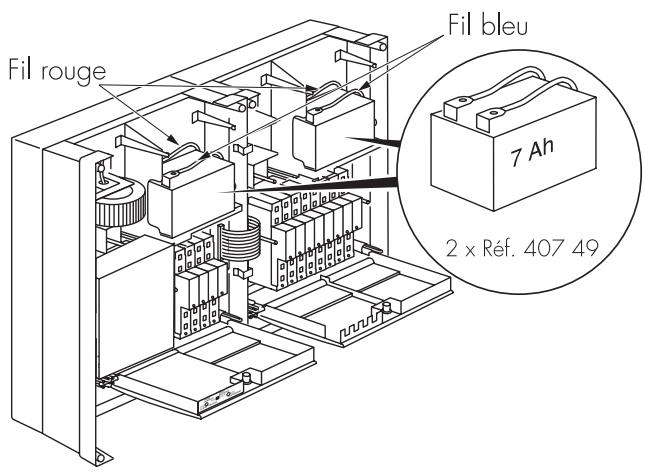

Connecter les batteries puis mettre le secteur en phase finale de l'installation.

L'installation doit être réalisée conformément aux exigences de la NF C 15-100.

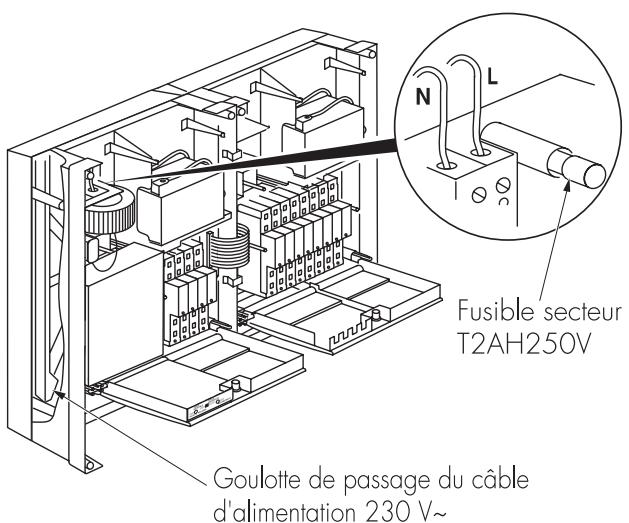

• Alimentation secteur 230 V,

• Cable: 1,5 mm² - circuit indépendant
• Parafoudre de protection : cf. catalogue général Legrand Dispositif de protection par disjoncteur bipolaire 3 A

Le matricage permet de lier par programmation l'U. G. A. ou les lignes de mise en sécurité avec certaines bouches / zones de détention. Avant le matricage, lorsqu'une boucle / zone de détention est activée, l'U. G. A. (ou les lignes de mise en sécurité) liée(s) par programmation est (sont) commandée(s).

Programmation du matricage : association C. M. S. I. - E. C. S. conventionnel

Etape	Descriptif	Action		Etat
1	Mise sous tension	Mettre le secteur.		Les voyageants vert sous TENSION de l'E.C.S. ref. 405 06/07 et du C.M.S.I. ref. 406 28 sont allumés.
2	Passage en mode matricage	Positionner le sélecteur 48 sur MATRICE.		Levoyant jaune "PROGRAMMATION" 31 du C.M.S.I. ref. 406 28 est allumé. Levoyant "ZONES HORS SERVICE" de l'E.C.S. ref. 405 06/07 est allumé.
Attention: en mode matricage, les boucles détection ne sont plus actives
3.1	Programmation de la 1er ligne	Appuyer sur la touche 36 pour sélectionner la ligne à programmer.		Levoyant jaune 38 de la ligne concernée s'allume.
3.2	Exemple :	Appuyer sur la touche 36 de la ligne 1.		Levoyant jaune 38 de la ligne 1 est allumé.
		Lorsque la ligne de mise en sécurité est sélectionnée, vous pouvez partager à un matricage en appuyant sur la touche des boucles de détction de l'E.C.S. ref. 405 06/07 à associier.		Les voyageants jaunes des boucles séLECTIONnées sont allumés sur l'E.C.S. ref. 405 06/07.
	Exemple :	Appuyer sur la touche des boucles 1, 2 et 3 du 405 06/07.		Les voyageants jaunes des boucles 1, 2 et 3 sont allumés.
3.3	Vérification - modification	Pour associer de nouvelles boucles, appuyer sur la touche des boucles de détction de l'E.C.S. ref. 405 06/07 à associierPour éjecter des boucles programmesés, appuyer sur les touches des boucles à éjecter.		Les voyageants jaunes des boucles concernées s'allument. Les voyageants jaunes des boucles éjectées s'éteignent.
	Exemple :	Appuyer sur la touche de la boucle 3 à éjecter.		Levoyant jaune de la boucle 3 s'éteint.
3.4	Enregistrement de la programmation	Appuyer sur la touche "BILAN" 39.		Tous les voyageants jaunes 38 des lignes concernées et des boucles concer-nées s'éteignent.
4	Programmation d'une autre ligne	Idem étape 3 : - sélectionner une ligne de mise en sécurité, - associer les boucles de détction, - enregistrer.
Étape	Descriptif	Action		État
5.1	Programmation de l'U.G.A.	Appuyer sur la touche "EVACUATION GENERALE" ③ pour sélectionner l'U.G.A.		Levoyant rouge "EVACUATION GENERALE" ② s'allume.
5.2		Lorsque l'U.G.A. est sélectionnée, appuyer sur la touche des boucles de détction de l'E.C.S. à associer.		Les voyants jaunes des boucles sélectionnées sont allumés sur l'E.C.S.
5.3	Vérification - modification	Pour associer de nouvelles boucles, appuyer sur la touche des boucles de l'E.C.S. concernées.Pour éjecter des boucles programmées, appuyer sur la touche des boucles à éjecter.		Les voyants jaunes des boucles concernées s'allument.Les voyants jaunes des boucles éjectées s'éteignent.
5.4	Enregistrement de la programmation	Appuyer sur la touche "BILAN" ⑤ du C.M.S.I.		Tous les voyants jaunes de l'E.C.S. et levoyant "EVACUATION GENERALE" ② du C.M.S.I. s'éteignent.
6	Sortie du mode matricage	Positionner le sélecteur ④ sur mode "VEILLE".		Levoyant jaune "PROGRAMMATION" ③ est étéint.Levoyant "ZONES HORS SERVICE" de l'E.C.S. ref. 405 06/07 s'éteint.
7	Modification de la programmation	Positionner le sélecteur ④ en mode matricage.Sélectionner la ligne concernée en appuyant sur la touche ⑧.		Levoyant jaune "PROGRAMMATION" ③ s'allume.Levoyant jaune ③8 de ligne et les voyants des boucles associées s'allument.
8		Voir point 3.3 pour:- modifier la programmation;- entre de nouvelles lignes;- éjecter des lignes programmées.Pour enregistrer, voir point 3.4.
9	Sortie du mode matricage	Quitter le mode matricage en passant sur le mode "VEILLE" ⑧.

Programmation du matriciel : association CMSI - ECS adressable

Etape	Descriptif	Action	Etat
1	Mise sous tension	Mettre le secteur.	Les voyants verts SOUS TENSION des tableaux ref. 406 32/28 sont allumés.
2	Le matricage s'effectue sur l'E.C.S. adressable ref. 406 32. Se reporter au chapitre "Matricage" de sa notice. Une fois la configuration du matricage effectuée sur l'E.C.S. ref. 406 32, l'écran suivant apparait : La configuration du CMSI a été modifiée! Placeze le CMSI en mode "Matricage" pour lemettre à jour.
3	Passage en mode matricage sur le 406 28 pour enregistrer la configuration réalisée sur l'E.C.S. ref. 406 32	Positionner le sélecteur 48 sur MATRICE.	Levoyant jaune "PROGRAMMATION" ③ du tableau ref. 406 28 est allumé.
Attention : en mode matricage, les boucles détention ne sont plus actives
4	Une fois les informations de configuration transmises par l'E.C.S. ref. 406 32, l'écran suivant apparait : La mise à jour du CMSI est terminée! Placeze le CMSI en mode "Veille".
5	Sortie du mode matricage sur le 406 28	Positionner le sélecteur 48 sur mode "VEILLE".	Levoyant jaune "PROGRAMMATION" ③ du tableau ref. 406 28 est étient.

Programmation - regroupement de lignes sur une seule commande

Exemples : D. A. S. communs, regroupement de lignes,...

Permet de commander deux lignes (ou plus) par une seule touche. Par défaut, chaque ligne est affectée à sa touche ③6. Il faut d'abord supprimer cette affection (coller sur cette touche devenue inopérante un masque de touche (voir en page 4)) pour la commander par la touche ③6 d'une autre ligne.

Etape	Descriptif	Action	Etat
1	Passage en mode matricage	Maintenir appuyé le BP "VALIDATION" 52 pendant la sélection de la position MATRICE sur le sélecteur 48.	Levoyant jaune "PROGRAMMATION" 31 est allumé. Levoyant rouge "ALARME" 25 clignote.
2.1	Sélection de la ligne à désaffector	Appuyer sur la touche 36 de cette ligne.
2.2	Désaffectation de la ligne	Appuyer sur la touche 36 de cette ligne.	Levoyant jaune 38 de la ligne s'éteint indiquant que la ligne D.A.S. n'est plus affectée.
2.3	Enregistrement	Appuyer sur la touche "BILAN" 35.	Levoyant rouge 37 de la ligne s'éteint.
2.4	Retour en 2.1 pour chaque ligne à désaffector
3	Regroupement
3.1	Sélection de la ligne dont la touche 36 assurera la commande regroupée	Appuyer sur la touche 36 de cette ligne.	Levoyant rouge 37 et levoyant jaune 38 de la ligne concernée s'allument en fixe.
3.2	Sélection de la (ou des) ligne(s) désaffectée(s) à affecter à une touche 36 de commande regroupée	• Appuyer sur la touche 36 de la (ou des) ligne(s) à affecter. • Pour éjecter une (ou des) ligne(s) affectée(s), appuyer sur la touche 36 de la (ou des) ligne(s) concernée(s) (si nécessaire, voir l'étape 2.2).	Levoyant jaune 38 des lignes est : - éteint : ligne non affectée, - clignote : ligne affectée, - allumé en fixe : ligne dont la touche 36 assure la commande regroupée. Un message d'erreur (5 bips) est émis par le buzzer si la ligne a son aft ectation par défaut.
3.3	Vérification - modification	• Pour associier de nouvelles lignes, appuyer sur les touches 1 à 22 (des lignes D.A.S.) concernées. • Pour éjecter des lignes programmées, appuyer sur les touches LIGNE 1 à 22 des lignes D.A.S. à éjecter. (Si nécessaire voir l'étape 2.2).	• Les voyants jaunes DEFAULT des lignes concernées s'allument en fixe ou clignotent, suivant le type de D.A.S. • Les voyants jaunes DEFAULT des lignes éjectées s'éteignent.
3.4	Enregistrement	Appuyer sur la touche "BILAN" 35.	Tous les voyants rouges 37 et les voyants jaunes 38 de la ligne concernée s'éteignent.
4	Sortie du mode matricage	Sélectionner la position VEILLE sur le sélecteur 48.	Levoyant jaune "PROGRAMMATION" 31 et le voyage rouge "ALARME" 25 s'éteignent.

Programmation - groupes de verrouillage

Il est possible de programmer 9 groupes de verrouillage. Un groupe contient un ensemble de lignes de mise en sécurité. Lorsqu'une boucle / zone de détection est activée, les lignes de mise en sécurité associées par matricage sont commandées. Si certaines de ces lignes appartiennent à un groupe, elles seront normalement commandées. Les autres lignes comprises dans ce même groupe ne pourraient être commandées que manuellement. Leur déclenchement automatique par les boucles / zones de détection associées est inhibé.

Descriptif	Descriptif	Action	Etat
1	Mise sous tension	Mettre le secteur.
2	Passage en mode verrouillage	Positionner le sélecteur 48 sur verrouillage. Pour changer le nombre de groupe, appuyer sur la touche "BILAN" 35.	Le voyant jaune "PROGRAMMATION" 31 s'allume. L'afficheur indique le nombre du groupe. L'afficheur 47 est situé sur la carte électronique ref. 406 28.
3.1	Programmation du 1er groupe	Appuyer sur les touches 36 pour Sélectionner les lignes à programmer.
3.2	Exemple :	Appuyer sur les touches 36 des lignes de mise en sécurité 1 - 3 et 5.	Les voyageants verts 39 des lignes sélectionnées s'allument.
	Vérification - modification	Pour programmer de nouvelles lignes, appuyer sur la touche 36 des lignes concer-nées. Pour éjecter des lignes, appuyer sur la touche 36 des lignes à éjecter.	Les voyageants verts 39 de lignes programmes s'allument. Les voyageants verts 39 de lignes éjectées s'éteignent.
3.3	Exemple :	Appuyer sur la touche 36 de la ligne de mise en sécurité 3 à éjecter.	Levoyant vert 39 correspondant est étient.
	Enregistrement de la programmation	Appuyer sur la touche "BILAN" 35.	Tous les voyageants verts 39 des lignes s'éteignent. L'afficheur 47 passée sur le nombre de groupe suivant.
4	Programmation d'un autre groupe	Voir procédure point 3.1/3.2/3.3.
5	Sortie du mode verrouillage	La programmation du verrouillage est terminée. Quitter le mode verrouillage en positionnant le sélecteur 48 sur veille ouCHOISIR un autre mode : retard - matricage.	PROGAMMATOVELE VENTE RETARD
6.1	Modification de la programmation	Positionner le sélecteur en mode verrouillage.	RETIARD VERROU MATRICE VENTE
6.2	Séléction du groupe à modifier	Appuyer sur la touche "BILAN" 35 pour sélectionner le groupe à modifier. Lorsque le groupe est sélectionné, procéder aux modifications voir procédure 3.2 et 3.3.	L'afficheur 47 indique les numérodes groupe.
7	Sortie du mode verrouillage	Quitter le mode verrouillage en passant sur le mode veille.	PROGAMMATOVELE VENTE RETARD

Le mode retard permet de différer le déclenchement d'une ligne de mise en sécurité de 15 secondes.

Descriptif	Descriptif	Action						Etat
1	Mise sous tension	Mettre le secteur.
2	Passage en mode retard	Positionner le sélecteur 48 sur retard.						Levoyant jaune "PROGRAMMATION" 31 est allumé.
3.1	Programmation du mode retard	Appuyer sur la touche 36 des lignes de mise de sécurité à programmer.						Les voyants rouges 37 des lignes sélectionnées s'allument.
		35 BILAN Uigne 1 Ligne 2 BIDU C 3 4 Ligne 5 5默认 MODULE 默认 module
	Exemple :	Appuyer sur les B.P. 36 des lignes 1 - 4 et 5.						Les voyants rouges 37 des lignes 1-4-5 s'allument.
3.2	Vérification - modification	Pour entrer de nouvelles lignes, appuyer sur la touche 36 des lignes concernées. Pour éjecter des lignes programmées, appuyer sur la touche 36 des lignes à éjecter.						Les voyants rouges 37 de lignes sélectionnées s'allument. Les voyants rouges 37 des lignes éjectées s'éteignent.
	Exemple :	Appuyer sur la touche 36 de la ligne 4 à éjecter.						Levoyant rouge 37 de la ligne 4 est étéint.
4	Sortie du mode retard	Quitter le mode retard en passant le sélecteur 48 sur le mode veille.

1 - Programmer l'alarme restreinte

Régler la temporisation désirée à l'aide du commutateur 49.

3 - Procéder au réglage nécessaire

CONTACT AUXILIAIRE En service 50

DIFFUSEURS En service 51

4 - Procéder au reprise des lignes de mise en sécurité sur la face avant

406 28

6 - Remonter

Remettre les trappes.

Remettre le capot.

Revisser le capot.

Fermer le volet.

Tourner la clé.

Mise sous tension

Procéder en premier lieu aux essais de l'E. C. S. conventionnel ref. 405 06/07

ou adressable ref. 406 32 (voir notice dédiée).

Manipulations	Vérifications	Incidents évventuels
Mettre le système sous tension:Câbler les batteries du 406 28 et du 406 29.	Levoyant vert "SOUS TENSION" ②4du 406 28 s'allume.	Levoyant vert "SOUS TENSION" ②ne s'allume pas, vérifier l'alimentation et le fusible sec-teur.Levoyant jaune "DEFAULT BATTERIE" ③s'allume.Appuyer sur le BP "VALIDATION" ⑤2 cas selon l'indication de l'afficheur digital ④7 situé sous le capot du 406 28 à proximité des borniers :- l'afficheur ①indique A.- Vérifier le fusible batteries F1itué sur la partie gauche du produit, sous le volet (F5AH250V) ;- Vérifier la tension de charge des batteries (environ 27,5 V à vide), Maintenir la mesure pendant quelques secondes ;- Vérifier la tension batteries. Si < 21 V, changer la batterie.- l'afficheur ④indique E.Vérifier la tension batteries sur l'A.E.S. ou sa liaison avec le C.M.S.I. réf. 406 28.Levoyant jaune "DEFAULT SECTEUR" ②s'allume en fixe. Appuyer sur le BP "VALIDATION" ⑤2 cas selon l'indication de l'afficheur ④digital (sITUÉ sous le capot du 406 28 à proximité des borniers) :- l'afficheur ④indique A.Vérifier l'alimentation et le fusible secteur ;- l'afficheur ④indique E.Vérifier l'alimentation de l'A.E.S. ou sa liaison avec le 406 28.Levoyant jaune "DEFAULT" ③d'une ligne s'allume et le buzzer sonne. Appuyer sur le bouton VALIDATION et dire sur l'afficheur 7 segments, le défaut signalé (voir p. 7). Vérifier les raccordements de la ligne incriminée.Levoyant jaune "DIFFUSEURS SONORES HORS SERVICE" ②clignote et le buzzer émet un son continu.Vérifier la ligne diffuseurs sonores.Levoyant jaune "DEFAULT MODULE" ④est allumé en fixe et le voyage jaune "DEFAULT MODULE GENERAL" ③est allumé en fixe.Le module ligne est défectueux.Levoyant jaune "DEFAULT SYSTEME" ②est allumé en fixe. Appuyer sur test signalisation, s'il reste allumé, le volet électronique est défectueux.Levoyant jaune "DEFAULT LIAISONS" ②est allumé. Vérifier la liaison E.C.S. et 406 28 ou l'al-mentation de l'E.C.S.
Laisser charger les batteries pendant 30 heures.
Dans le cas d'un système adressable :-mettre l'E.C.S. en "Vérification d'installation"(voir notice de l'E.C.S. adressable réf. 406 32) ;-lire sur l'écran de l'E.C.S. adressable réf. 406 32 les lignes de mise en sécurité connectées.

Essai sur secteur

Manipulations	Vérifications	Incidents évventuels
Le commutateur "DIFFUSEURS SONORES" 51 est en position en service. Le commutateur "CONTACT AUXILIAIRE" 50 est en position en service. Appuyer sur la touche "EVACUATION GENERALE" 33. 33 EVACUATION GENERALE	Le voyageant rouge "EVACUATION GENERALE" 20 s'allume. Le buzzer du C.M.S.I. émet un signal. Les diffuseurs sonores émettent le son d'alarme généralependant 5 minutes.	Si les diffuseurs sonores non autonomes et les diffuseurs sonores pour alarmé générale sélective ne sont pas actifs : - Vérifier que le sélecteur 51 est bien sur "DIFFUSEURS SONORES EN SERVICE". Dans le cas contraire, levoyant 27 doit être allumé. Si B.A.A.S. ne sont pas actifs : - Vérifier que le commutateur 50 est bien sur "CONTACT AUXILIAIRE EN SERVICE". Dans le cas contraire, levoyant 26 doit s'allumer.
Appuyer sur le BP "RESET" 46.	Le buzzer n'émet plus. Le voyageant rouge "EVACUATION GENERALE" 20 s'éteint. Appuyer sur la touche "TEST SIGNALISATION" 32 pour éteindre le voyant jaune "DEFAULT SYSTEME" 29.

Essai sur batterie

Manipulations	Vérifications	Incidents éventuels
Couper l'alimentation secteur.	Levoyant jaune“DEFAULT SECTEUR” ②estallumé.Lebuzzer émet un son continu.
Appuyer sur la touche“ARRET SIGNALUX SONORES” ③4.	Le buzzer n'émet plus de son.
Appuyer sur la touche“EVACUATION GENERALE” ③3.	Levoyant rouge“EVACUATION GENERALE” ②s'allume.Lebuzzer du C.M.S.I. émet un signal.Les diffuseurs sonores émettent le son d'alarmependant 5 minutes.
Appuyer sur le BP“RESET” ④6.	Le buzzer n'émet plus.Levoyant rouge“EVACUATION GENERALE” ②s'éteint.Appuyer sur la touche“TEST SIGNALISATION” ③2pour éteindre le voyant jaune“DEFAULTSYSTEME” ②9.
Remettre le secteur.	Levoyant jaune“DEFAULT SECTEUR” ②s'éteint.

Procéder au préalable à la programmation décrite pages 22 à 28.

Manipulations	Vérifications	Incidents évventuels
Provoquer la détction d'un point dans une zone donnée ou sur une boucle.	L'E.C.S. signale l'état de feu (voir sa notice). Le buzzer du 406 28 sonne (acquittement possible par appui sur la touche "ARRET SIGNALAUX SONORES" 34). Levoyant rouge "ALARME" 25 s'allume sur le 406 28. A la fin de la temporisation d'alarme restreinte programmee (de 0 à 5mn), le voyant rouge "EVACUATION GENERALE" 20 du 406 28 s'allume, le son d'alarme générale est émis par les diffuseurs sonores pendant 5 mn. Ensuite levoyant "EVACUATION GENERALE" 20 s'éteint sur le 406 28.	L'état de feu n'est pas signalé par l'E.C.S. Voir sa notice pour remédier au défaut.L'état d'alarme n'est pas signalé par le C.M.S.I. Appuyer sur la touche "TEST SIGNALISATIONS" 32 du 406 28 pour vérifier le bon état du C.M.S.I.
• S'assurer que la condition de détction a disparu (D.A. et D.M.). • Réarmer l'E.C.S.	L'E.C.S. returne à l'état de veille (voir sa notice). Levoyant rouge ALARMÉ 25 s'éteint sur le 406 28. Le buzzer du C.M.S.I. n'émet plus.	L'E.C.S. signale toujours un état de feu : voir sa notice et remédier au défaut.
Remarque : • Si des lignes de mise en sécurité ont été matricées, procéder au réarmement du 406 28 (voir page suivante). • Répéter ces opérations pour chacune des boucles de détction conventionnelles ou zones de détction adressables. Note : la durée de ces essais peut être réduite en provouant un réarmement de l'E.C.S. (voir sa notice) puis un reset du C.M.S.I. (appuyer sur le BP "RESET" 46 puis sur la touche "TEST SIGNALISATION" 32 pour éteindre levoyant jaune "DEFAULT SYSTEME" 29). Effectuer au moins un essai complèt du cycle d'évacuation générale.

Essai des lignes de mise en sécurité par commande directe

Manipulations	Vérifications	Incidents évientuels
Appuyer sur toutes les touches LIGNE 36. 406 28	"Les voyants rouges "SECURITE 37 correspondant aux lignes installées s'allument (fixes ou clignotants suivant le type de D.A.S. raccordé, voir page 7).	Voir page 7.
Attendre au moins 2 minutes. Appuyer sur le BP "REARMEMENT" 44.	Tous les voyageurs rouges "SECURITE" 37 s'éteignent.

Essai des lignes de mise en sécurité suite à une détection

Manipulations	Vérifications	Incidents éventuels
Positionner le commutateur "DIFFUSEURS SONORES" ⑤ en position HORS SERVICE. Positionner le commutateur "CONTACT AUXILIAIRE" ⑤ en position HORS SERVICE.	Levoyant jaune "DIFFUSEURS SONORES HS" ② s'allume. Levoyant jaune "CONTACTS AUXILIARES HS" ② s'allume.
Créer une condition de feu sur l'E.C.S. OU L'Etat de feu n'est pas signalé par l'E.C.S. Voir sa notice pour remédier au défaut. L'état d'alarme n'est pas signalé par le C.M.S.I. Appuyer sur la touche "TEST SIGNALISATIONS" ③ du 406 28 pour vérifier le bon défaut du C.M.S.I. Les lignes de mise en sécurité du 406 28 associées par programmation à la boucle ou zone de détction activée sont commandées. Les voyants rouges ③ des lignes activées sont allumés (fixes ou clignotants suivant le type de D.A.S. raccordé, voir page 7).	• L'état de feu n'est pas signalé par l'E.C.S. Voir sa notice pour remédier au défaut. • L'état d'alarme n'est pas signalé par le C.M.S.I. Appuyer sur la touche "TEST SIGNALISATIONS" ③ du 406 28 pour vérifier le bon défaut du C.M.S.I. • Les lignes de mise en sécurité ne sont pas déclenchées. Contrôler le matricage entre boucles de détention et lignes de mise en sécurité (procEDURE pages 21 et 22).
Attendre la fin de l'alarme générale. Supprimer la condition de feu et réarmer l'E.C.S.	Les voyants rouges "EVACUATION GENERALE" ② et "ALARME" ② s'éteignent. L'E.C.S. returne à l'état de veille (voir sa notice).
Réarmer le tableau 406 28 en appuyant sur le BP REARMEMENT ④, après une temporisation de 2minutes minimum suivant le déclenchement de la dernière ligne de mise en sécurité. Remettre ensuite en position d'attente les D.A.S.	Tous les voyants du 406 28 s'éteignent hormis levoyant vert SOUS TENSION ②.
Répéter ces opérations pour chacune des boucles de détention conventionnelles ou zones de détention adressables (hormis celles qui ne commandent pas le C.M.S.I.). Note: la durée de ces essais peut être réduite en provoquant un réarmement de l'E.C.S. (voir sa notice) puis un reset du C.M.S.I. (appuyer sur le BP "RESET" ④ puis sur la touche "TEST SIGNALISATION" ② pour éteindre le voyant jaune "DEFAULT SYSTEME" ②). Effectuer au moins un essai complet du cycle d'évacuation générale.

Etat de veille générale

L'E. C. S. conventionnel ou adressable est opérationnel, il assure la surveillance du BATIMENT. Il changera d'état en cas de feu ou de dérangement.

Définition, situation du système

• Le C. M. S. I. est opérationnel, il assure la surveillance du bâtiment. Il changera d'état en cas de feu ou de dérangement.
• Voyant vert "SOUS TENSION" ② allumé en fixe. Les autres voyants sont éteints. Aucun signal sonore.

• Lancer l'évacuation générale en appuyant sur la touche "EVACUATION GENERALE" ③ si vous constatez un début d'incendie. Le cycle d'alarme générale est alors déclenché pour une durée de 5 minutes :
• Le voyant rouge ② "EVACUATION GENERALE" est allumé;
• Les avertisseurs et les B. A. A. S. sont activés.

• Piloter la mise en sécurité du bâtiment en appuyant sur les touches correspondantes des lignes à mettre en sécurité.

Définition, situation du système

• L'état d'alarme restreinte précède l'état d'alarme générale, le tableau part en alarme restreinte dès qu'une ligne de détecteurs automatiques ou de déclencheurs manuels est activée sur l'E. C. S.

La durée de l'alarme restreinte est réglable de 0 à 5 minutes par le programmeur 49. Si le programmeur est positionné en 0, le C. M. S. I. passe directement en alarme générale (voir alarme générale page 31).

• Lancer l'évacuation générale en appuyant sur la touche "EVACUATION GENERALE" ③3. Le tableau part en alarme générale.

• Piloter la mise en sécurité du bâtiment en appuyant sur les touches correspondantes des lignes à mettre en sécurité.

• Interrompre le cycle d'alarme restreinte en appuyant sur le BP "ACQUITTEMENT PROCESSUS" 43 en cas de déclenchement intempestif. Réarmer ensuite le C. M. S. I. en appuyant sur le BP "REARMEMENT" 44 après une temporisation de 2 mn suivant le déclenchement. Le C. M. S. I. est à nouveau en état de veille.

Définition, situation du système

L'E. C. S. conventionnel ou adressable signale l'apparition d'une condition de feu.

Le voyant "ALARME" du C. M. S. I. s'allume. Le buzzer donne. Les lignes de mise en sécurité matricées avec

les boucles de détection sont commandées automatiquement.

Définition, situation du système

• Le C. M. S. I. pilote l'évacuation du public après la temporisation d'alarme restreinte programmée.
• Les voyants rouges "EVACUATION GENERALE" ②0 et "ALARME" ②5 sont allumés.

Le C.M.S.I. émet un signal sonore.

Les avertisseurs sont activés.

Le cycle d'alarme est déclenché pour une durée de 5 minutes.

• Vous pouvez piloter la mise en sécurité du BATIMENT en appuyant sur les touches ③ 6 correspondantes des lignes à mettre en sécurité.

• En situation d'exploitation, le cycle d'alarme générale fonctionne pendant 5 minutes, il s'interrompt automatiquement. À la fin de ce cycle et après le réarmement de l'E. C. S., vous pouvez procéder au réarmement du C. M. S. I. et des lignes de mise en sécurité en appuyant sur le BP "REARMEMENT" (44) situé sur la tranche du volet électronique.

• En phase d'installation ou d'essais, vous pouvez interrompre le cycle d'alarme générale en appuyant sur le BP "RESET" (après réarmement ou reset de l'E. C. S.).

Appuyer ensuite sur la touche "TEST SIGNALISATION" ③2 pour éteindre le voyant "DEFAULT SYSTEME" ②9.

Consignes d'entretien

L'installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré :

• soit par un technicien qualifié attaché à l'établissement ou à un ensemble d'établissements;
• soit par un professionnel qualifié. Les systèmes d'alarme de type 1 doivent toujours faire l'objet d'un contrat d'entretien comme le prévoit l'article MS 58 (paragraphe 3) du règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public.

Des contrôles réguliers de l'installation doivent être exécutés de manière obligatoire :

• Tous les jours :
• test des signalisations sonores et visuelles du tableau;
• vérification de l'intégrité des dispositifs de verrouillage des issues de secours.
• Tous les mois :
• essai fonctionnel des dispositifs de déverrouillage des issues de secours.
• Tous les 3 mois :
• essai des asservissements tels que : mise en éclairage, non arrêt des ascenseurs,..., à partir d'un point de détention.
• Tous les 6 mois :
• essai des fonctions de mise en sécurité à partir des détecteurs automatiques et des déclencheurs manuels;
• essai des portes à fermeture automatique, exutoires, ouvrants.
• Tous les ans :
• essai fonctionnel de chaque détecteur automatique et déclenchement manuel;
• essai des clapets;
• essai des dispositifs de commande;
• examen visuel direct de chaque D. A. S. (tous types confondus);
• essai de fonctionnement de l'équipement d'alarme.

Attention

Ce produit est prévu pour être toujours sous tension.

En cas de coupure volontaire du secteur supérieure à 6 mois, débrancher les batteries. Retirer les fusibles secteur et batteries.

Le tableau sera alors hors service. Ne pas oublier de rebrancher les batteries dans la remise du secteur.

CHARGE de la batterie

30 heures impérativement

AUTONOMIE DE LA BATTERIE

12 heures + 5 minutes d'alarme générale

AUTONOMIE POUR LES LIGNES DE MISE EN SECURITE (A. E. S. EXTERNE) EN CAS DE SECTEUR ABSENT

1 heure pour les lignes à coupure de tension

12 heures + 1 heures en mise en sécurité pour les lignes à émission de tension

• reconditionnement de l'ensemble des détecteurs en usine;
• changement des batteries.

ATTENTION : Remplacer les batteries par des batteries de même type et mettre au rebut les batteries usagées conformément aux instructions de recyclage en vigueur.

L1 legrand®

LEGRAND

SNC au capital de 6 200 000 €

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

0555068787+

texlex:580048F

téléphoneur:0555068888
