Delta 600 COM - Régulateur de chauffage DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de chauffage - commande centralisée
Marque	DELTA DORE
Modèle	Delta 600 COM
Utilisation	Commande centralisée pour système de régulation eau chaude 6 voies
Nombre de voies	6
Alimentation	2 piles alcalines 1,5 V LR03 (AAA), autonomie supérieure à 1 an
Modes de fonctionnement	Hors gel, Économie, Confort, Arrêt, Auto
Absence longue durée	Réglable de 1 à 99 jours
Fréquence radio	868 MHz (norme EN 300 220)
Portée radio	100 à 300 m en champ libre
Adressage	65 536 combinaisons
Affichage	Numérique digital
Fixation	Murale ou sur socle
Dimensions (L × H × P)	128 x 85 x 31 mm
Indice de protection	IP 30
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Classe d'isolement	III
Témoin d'usure des piles	Oui
Conformité	Directive R&TTE 1999/5/CE
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas utiliser de piles rechargeables
Compatibilité	Thermostats Delta 600 TH
Pièces remplaçables	Piles LR03/AAA

FOIRE AUX QUESTIONS - Delta 600 COM DELTA DORE

Comment installer la centrale Delta 600 COM ?

Pour une installation optimale, choisissez un emplacement respectant les conditions de transmission radio. Fixez le socle au mur à l'aide de vis et chevilles, puis insérez les deux piles LR03/AAA en respectant les polarités. Remontez l'appareil sur le socle. Pour plus de détails, consultez la section installation du manuel.

Comment configurer ou reconfigurer la centrale avec le récepteur ?

Mettez le sélecteur sur la position ⏻, puis appuyez sur la touche ⊕ pendant environ 3 secondes jusqu'à l'affichage de 'CnF'. Sur le récepteur, sélectionnez la voie 'COM' jusqu'à ce que le voyant clignote, puis appuyez sur la touche de validation. Le voyant vert OK s'allume fixe, indiquant que la configuration est terminée.

Comment vérifier la transmission radio entre la centrale et le récepteur ?

Placez le sélecteur sur ⏻ et appuyez sur la touche ⊖ pendant 3 secondes pour afficher 'tESt'. La transmission est correcte si les voyants OK et COM du récepteur clignotent simultanément à chaque réception.

Que faire si le voyant COM du récepteur clignote ?

Cela signifie que le récepteur n'a pas reçu d'informations depuis plus d'une heure. Vérifiez d'abord l'état des piles de l'émetteur. Utilisez ensuite le mode test de transmission radio pour contrôler la liaison. Si le problème persiste, reconfigurez vos appareils.

Quels sont les modes de fonctionnement disponibles ?

La centrale offre 5 modes : Hors gel, Économie, Confort, Arrêt et Auto. En mode Auto, chaque zone suit la programmation de son thermostat Delta 600 TH. Les modes manuels imposent une consigne unique à toute l'installation.

Comment programmer une absence longue durée ?

Mettez le bouton sur la position , l'allure précédente clignote. Choisissez la consigne souhaitée (ex. Économie) et validez. Le nombre de jours clignote alors ; entrez la durée (1 à 99 jours) et validez. Le décompte démarre et la dérogation est active.

Comment activer une dérogation depuis les modes Auto, Confort, Économie ou Hors gel ?

Après avoir programmé l'absence longue durée (voir question précédente), appuyez simplement sur la touche 'OK' pour activer la dérogation. Le décompte commence. Pour annuler, rappuyez sur 'OK'.

Comment remplacer les piles de la centrale ?

Séparez l'appareil de son socle, retirez les piles usées et insérez deux piles alcalines neuves LR03/AAA en respectant les polarités. Ne pas utiliser de piles rechargeables. Le témoin d'usure ■ s'allume pour signaler qu'il est temps de les changer.

Quelle est la portée radio de la centrale Delta 600 COM ?

La portée est de 100 à 300 mètres en champ libre, selon les équipements associés. Elle peut être réduite par les obstacles et l'environnement électromagnétique. Pour une liaison fiable, utilisez le mode test de transmission.

La centrale est-elle compatible avec d'autres thermostats ?

La Delta 600 COM est conçue pour fonctionner avec les thermostats Delta 600 TH. Chaque zone de régulation est pilotée par son thermostat, la centrale centralise la commande des modes sur l'ensemble de l'installation.

MODE D'EMPLOI Delta 600 COM DELTA DORE

DELTA 600 COM

Commande centralisée pour système de régulation eau chaude 6 voies

Guide d'installation et d'utilisation

X2D

informations

www.deltadore.com

info. techniques

02 72 96 03 57

fax

02 72 96 03 58

DELTA DORE - Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

CE

Appareil conforme aux exigences de la directive R&TTE1999/5/CE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

1. Caractéristiques

• Alimentation par 2 piles alcalines 1,5V de type LR03 (autonomie supérieure à 1 an)
• Isolement classe III
  • Témoin d'usure des piles
• Bouton de sélection du mode de fonctionnement (5 positions)
• Choix parmi 5 modes de fonctionnement : Hors gel, Economie, Confort, Arrêt ou Auto
• Absence longue durée réglable de 1 à 99 jours
• Fréquence d'émission 868 MHz (Norme EN 300 220)
• Portée radio de 100 à 300 mètres en champ libre selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
• Adressage : 65536 combinaisons
• Affichage digital
• Boîtier d'ambiance : 128 x 85 x 31 mm
  • Fixation murale ou sur socle
• Indice de protection : IP 30
• Température de fonctionnement : 0 à +40°C
• Température de stockage : -10°C à +70°C

2. Installation

2.1 Choix de l'emplacement

Il est indispensable de bien placer le thermostat. Dans l'habitat, la propagation des ondes radio-électriques est réfléchie et atténuée par les structures rencontrées.

Ainsi, pour vérifier la qualité de la transmission radioélectrique, nous vous recommandons d'utiliser le mode de test de transmission radio (§ 3.4).

2.2 Fixation

2.2.1 Fixation murale (à privilégier)

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.

Ainsi séparé du boîtier, le socle peut être fixé au mur à l'aide d'un ensemble vis/chevilles ou sur boîte d'encastrement (entraxe 60mm).

2.2.2 Mise sur support (option)

En utilisant le support fourni, vous pouvez poser l'émetteur sur un meuble ou sur une table, sans oublier de respecter les conditions de transmission et d'emplacement thermique.

3. Mise en service installateur

3.1 Mise en place des piles

2 piles alcalines 1,5 V de type LR03 ou AAA (autonomie > 1 an). “Pas de piles rechargeables”.

Pour les mettre en place, séparez l'appareil de son socle, insérez les piles en prenant soin de respecter les polarités puis remontez l'appareil sur le socle.

Remplacement des piles :

Le témoin d'usure ■ + s'allume, ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).

3.2 Configuration / Reconfiguration

A une sortie du récepteur correspond un émetteur. Le mode de configuration permet d'appairer la sortie du récepteur à un émetteur (pas de conflit possible avec les autres sorties).

Il permet aussi de vérifier la transmission radio.

① Mettez le bouton de la centrale Delta 600 COM sur la position ⏻

② Appuyez sur ⊕ (\~3 sec.) jusqu'à obtenir l'affichage CnF.

La centrale transmet ses informations vers le récepteur.

③ Sur le récepteur, appuyez autant de fois que nécessaire sur la touche “1...6, COM” jusqu’à faire clignoter le voyant “COM”.

- Le voyant vert (OK) clignote lentement, la voie COM du récepteur n'est pas configurée.

Appuyez sur la touche 📄.

Le voyant vert "OK" s'allume fixe.

La voie COM du récepteur est configurée.

- Le voyant vert (OK) est allumé fixe, la voie COM du récepteur est déjà configurée.

Pour la reconfigurer (ex : avec une autre centrale), appuyez pendant 10s sur la touche jusqu'à ce que le voyant vert "OK" clignote lentement, relâchez.

Appuyez de nouveau sur la touche 📋.

Le voyant vert "OK" s'allume fixe, la voie COM du récepteur est "reconfigurée".

④ Appuyez sur ⊕ pour sortir du mode configuration.

3.3 Vérification de la transmission radio

① Sur la centrale, mettez le sélecteur sur ⏻

② Appuyez sur ⊖ (\~3 sec.) jusqu'à obtenir l'affichage tESt.

L'émetteur transmet ses informations vers le récepteur.

③ La transmission est correcte si, sur le récepteur, les voyants OK et COM clignotent simultanément.

④ Appuyez sur la touche ⏻ pour sortir du mode test de transmission.

3.4 Un problème ?

Sur le récepteur, le voyant “COM” clignote (le récepteur n’a pas reçu d’informations de l’émetteur de la voie concernée depuis plus d’une heure).

1) Vérifiez les piles des émetteur
2) Placez-vous dans le mode de test de transmission
- Si les voyants "OK" et "COM" ne clignotent pas simultanément à chaque réception d'informations, déplacez votre centrale
- Si le problème persiste, reconfigurez vos appareils.

Nota : En cas de défaut, un appui sur la touche du récepteur modifie l'état de la voie sélectionnée (dérogation) jusqu'à la prochaine émission du thermostat (qui reste prioritaire). En dérogation, le voyant rouge clignote.

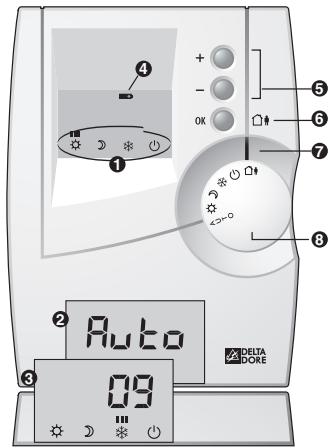

4. Description

① Mode de fonctionnement en cours
② Mode automatique en cours
③ Absence longue durée en cours (Hors-gel) (ex : durée de 9 jours)
4 Témoin d'usure des piles
⑤ Touches de modification
⑥ Absence longue durée ou validation
⑦ Repère de sélection du bouton
⑧ Bouton de sélection du mode de fonctionnement

La centrale Delta 600 COM est une commande centralisée qui permet de déterminer le mode de fonctionnement de l'installation. La régulation de chaque zone est déterminée par son thermostat (Delta 600 TH).

• Mode AUTO : Chaque zone suit la programmation du thermostat qui lui est associé (Delta 600 TH)
• Mode Confort : La régulation de chaque zone s'effectue par rapport au réglage Confort de son thermostat (Delta 600 TH)
• Mode Economie : La régulation de chaque zone s'effectue par rapport au réglage Economie de son thermostat (Delta 600 TH)
• Mode Hors Gel : La régulation de chaque zone s'effectue par rapport au réglage Hors Gel de son thermostat (Delta 600 TH)
• Mode Arrêt : Toute l'installation est à l'arrêt.
• Mode absence longue durée permet d'activer une dérogation selon l'allure et la durée que vous aurez choisi.

5. Choix du mode de fonctionnement

La centrale Delta 600 COM permet de déterminer le fonctionnement de l'ensemble de l'installation.

5.1 Confort, économie ou hors gel permanent

Confort permanent

Mettre le bouton sur

Economie permanente

Hors gel permanent

A partir de l'un de ces modes, vous pouvez modifier la consigne jusqu'au prochain changement de programme (voir § 5.3).

5.2 Mode automatique

Mettre le bouton sur AUTO
Chaque zone suit la programmation de son thermostat (Delta 600TH)

A partir du mode AUTO, vous pouvez modifier la consigne jusqu'au prochain changement de programme (voir § 5.3).

5.3 Absence longue durée

5.3.1 Choix de l'allure et de la durée de dérogation

Mettre le bouton sur 📁 L'allure précédente clignote

Choisir la consigne (exemple : Economie)

Valider Le nombre de jours clignote
Exemple : Début le 10 janvier, retour à la programmation normale le 19 janvier : entrez 9 jours
Valider Le décompte commence

5.3.2 Activation de la dérogation

A partir des modes Auto, Confort, Economie et Hors-gel, vous pouvez activer la dérogation souhaitée (voir § 5.3.1). Il suffit pour cela d'appuyer sur la touche "OK"/♡♡.

Exemple : Mode choisi : Auto. Dérogation programmée : 9 jours en hors-gel

Mettre le bouton sur AUTO

Valider Le décompte commence

• Pour annuler une dérogation, appuyer sur la touche "OK"/
• Si vous désirez modifier la durée de la dérogation, recommencez la programmation décrite en 5.3.1

Les fonctions suivantes ne sont pas possibles :

• A partir du mode Confort, il n'est pas possible d'activer une dérogation vers le mode Confort.
• A partir du mode Eco, il n'est pas possible d'activer une dérogation vers le mode Eco.
• A partir du mode Hors Gel, il n'est pas possible d'activer une dérogation vers le mode Hors Gel.
• A partir du mode Arrêt, il n'est pas possible d'activer une dérogation.

5.4 Arrêt du chauffage

Mettre le bouton sur ⏻

Toute l'installation est en arrêt.
