Type de produit	Régulateur de chauffage sur BUS
Marque	DELTA DORE
Modèle	DIANA T10
Dimensions (L x H x P)	128 x 85 x 31 mm
Poids (estimation)	150 g
Alimentation	Par le bus (auto-alimentation)
Consommation	3 mA par point (25 modules par boîtier STARBOX T01)
Sortie relais (travail)	2A, 230 V~
Sortie relais (repos)	1A max, 230 V~ pour fil pilote Confort/Arrêt
Fonction de régulation	Proportionnelle Intégrale (PI) - base de temps 5 min
Plage de consigne	5 à 34°C (limitée par défaut à 27°C)
Modes de fonctionnement	Confort +, Confort, Économie, Hors-Gel, Arrêt
Capteur	Sonde de température intégrée
Entrée détecteur d'ouverture	Contact sec (fermé si fenêtre fermée)
Indice de protection	IP30
Classe d'isolement	Classe II
Température de fonctionnement	0 à +40°C
Température de stockage	-10 à +70°C
Fixation	Murale sur boîte d'encastrement (entraxe 60 mm)
Affichage	Écran avec température mesurée, consigne, mode, durée de dérogation
Conformité	CEE 89/336, CEE 73/23 modifiée, CEE 93/68
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Réparabilité	En cas de dysfonctionnement, contacter un installateur qualifié.

FOIRE AUX QUESTIONS - DIANA T10 DELTA DORE

Comment modifier la température de consigne momentanément ?

Appuyez sur les touches ▲ ou ▼ pour ajuster la température. La dérogation est temporaire (8 h max).

Comment configurer le type de dérogation (mode ou consigne) ?

Entrez en mode configuration en maintenant la touche 6 enfoncée et en appuyant brièvement sur les touches ▲ et ▼. Naviguez jusqu'à CF00 pour choisir le type de dérogation.

Comment corriger un écart de température mesurée ?

En mode configuration, maintenez la touche 6, appuyez sur ▲ et ▼, relâchez, appuyez à nouveau sur 6, la température clignote. Ajustez avec ▲/▼ de -4°C à +4°C.

Comment adresser le régulateur à une zone ?

En mode configuration (touche 6 + ▲/▼), appuyez deux fois sur 6, l'adresse clignote. Choisissez l'adresse avec ▲/▼ (ex: Z1A pour zone 1 phase A).

Que faire si le voyant de chauffage ne s'allume pas ?

Vérifiez l'alimentation par le bus et le raccordement. Si le problème persiste, contactez votre installateur.

Comment afficher la température mesurée ?

Appuyez sur la touche dédiée (③ sur la notice) pour afficher la température ambiante mesurée.

Quelle est la signification des symboles sur l'écran ?

Les symboles indiquent le mode en cours (Confort+, Confort, Éco, Hors-Gel), la température de consigne, la température mesurée, la durée de dérogation et l'état de la sortie chauffage.

Comment réinitialiser les paramètres d'usine ?

La notice ne mentionne pas de réinitialisation d'usine. Pour tout problème, contactez un installateur qualifié.

Puis-je utiliser le DIANA T10 avec une chaudière ?

Oui, le DIANA T10 est adapté pour la régulation de chaudières grâce à sa sortie relais (contact sec).

Quelle est la différence entre DIANA T10 et T11 ?

Le T10 possède une sortie relais (contact sec) tandis que le T11 a une sortie triac silencieuse, idéale pour les chambres.

MODE D'EMPLOI DIANA T10 DELTA DORE

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatibilité Électromagnétique)

et CEE 73/23 modifiée, CEE 93/68 (Sécurité basse tension)

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

DIANA T10 DIANA T11

Régulateur de chauffage sur BUS

Ces régulateurs pour les bâtiments tertiaires sont particulièrement adaptés pour la régulation de systèmes de chauffage invisibles (plancher, plafond), les convecteurs 4 ou 6 ordres, les accumulateurs (restitution) ou les chaudières.

Le DIANA T10 possède une sortie relais qui permet une consommation faible (auto-alimentation par le bus).

Le DIANA T11 possède une sortie silencieuse par triac, qui le destiné aux pièces où aucun bruit de commutation n'est admis (chambres par exemple).

Les consignes ou mode de fonctionnement sont délivrés par le système central.

Les dérogations locales peuvent être annulées à la fin d'un minuteur.

Une entrée détecteur d'ouverture permet d'asservir le fonctionnement.

Sommaire

1 - Description 3 2 - Présentation 4 3 - Raccordement 6 4 - Mise en service 8 5 - Utilisation 15 6 - Caractéristiques techniques 16 7 - Maintenance 17

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

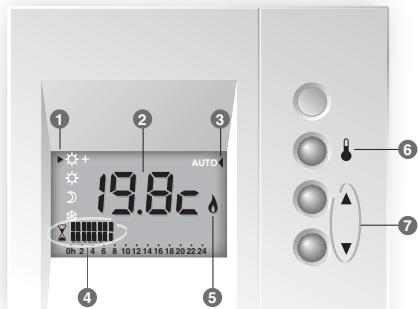

1 - Description

1 - Type de mode en cours (Comfort +, Confort, Économie, Hors-Gel) - Valeur de la température de consigne (peut être supprimée) Le fonctionnement est sous contrôle du système central 4 - Durée de dérogation restante (si affichage consigne) 8 heures maximum 5 - Sortie chauffage en marche - Affiche de la température mesurée (peut être supprimée) 7 - Modification momentanée de la température demandée par le système central (peut être supprimé) Pour "Confort +": Affichage de la durée restante

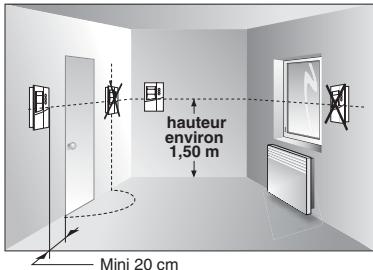

Choix de l'emplacement

La sonde de mesure de la température étant dans le boîtier, vous nevez placer la boîte d'encastrement du thermostat :

-dans la pièce principale (ex. salon/salle à manger) ou au centre de votre habitation, - sur un mur accessible à une hauteur de 1,50 m, - à l'abri des sources de chaleur (cheminée, influence du soleil) et des courants d'air (fenêtre, porte),

Important :

Ne pas installer le thermostat sur un mur en contact avec l'extérieur ou avec une pièce non chauffée (ex : garage...).

Il est indispensable de boucher (mastic) la sortie du fourreau dans la boîte d'encastrement afin d'éviter des mouvements d'air parasites qui faussent la mesure de la sonde.

Fixation

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.

Pour cela, desserrez la vis de verrouillage comme indiqué ci-contre.

Fig. 1

Ainsi, séparez du boîtier, le socle doit être fixé au mur à l'aide d'un ensemble vis/chevilles ou sur boîte d'encastrement (entraxe 60mm) en utilisant les trous repérés (fig. 1).

Dévissez la vis repérée (Fig. 2) afin d'ôter le cache-bornier repéré (Des cloisons repérées sont prévues pour laisser passer le câble de raccordement si nécessaire.

3 - Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne seront pas de perturbations trop fortes (directives CEE 89/336).

Commande fil pilot

Fil pilote (Confort / Arrêt) Les bornes 6 et 7 doivent être shuntées en l'absence de détector d'ouverture

Uniquement pour le DIANA T11

Cavalier présent : Commande en Fil Pilote

Uniquement pour le DIANA T11

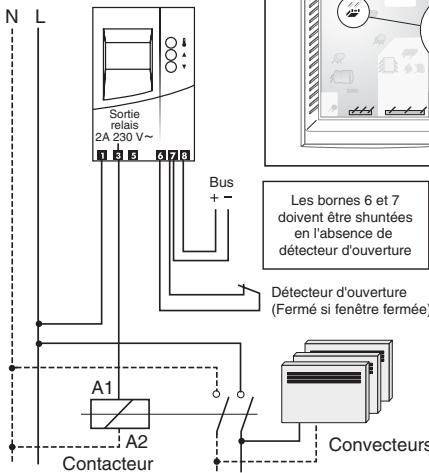

Cavalier absent :

Commande contacteur

Les bornes 6 et 7 doivent être shuntées en l'absence de détecteur d'ouverture Détecteur d'ouverture (Fermé si fenêtre fermée)

Le mode de configuration permet de désir :

• la dérogation de "mode": l'utilisateur désigne l'un des modes pré-programmés dans la centrale STARBOX T01 (Confort +, J Confort, Economie, Hors-Gel.)
• la dérogation de "consigne": l'utilisateur règle directement la température souhaitée
• d'afficher ou non la température ambiante
• d'afficher ou non la température de consigne
• de regrouper ou non les produits entre eux par zone, pour qu'une dérogation faite sur un des régulateurs soit automatiquement reportée sur tous les régulateurs associés.

Entrez dans le mode configuration :

• tout en maintenant appuyée la touche, appuyez simultanément et brièvement sur les touches et.
• Maintenez la touche ⑥ appuyée jusqu'à afficher CF00

Tableau de configuration

Choix par et

Pour sortir du mode configuration, appuyez 3 fois sur la touche : Retour à l'affichage besoin.

4.2 Correction de la mesure de température :

S'il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l'appareil, vous pouvez agir sur la mesure de la sonde de façon à compenser cet écart (de -4°C à +4°C par rapport à la température mesurée).

Entrez dans le mode configuration :

• tout en maintenant appuyée la touche ⑥, appuyez simultanément et brièvement sur les touches ④ et ⑦
• maintenez la touche appuyée jusqu'à ce que l'appareil affiche F XX (configuration choisie)
• relâchez
• appuyez à nouveau sur la touche ⑥ la température mesurée clignote
• réglez la nouvelle température à l'aide des touches (▲) et (▼)

Pour sortir du mode configuration, appuyez 2 fois sur la touche : Retour à l'affichage courant.

4.3 Adressage du régulateur

L'adressage permet d'associer les produits à une zone de programmation. Chaque zone est divisée en 2 parties pour répartir et équilibrer le délestage (ex: Z1= Z1A et Z1B).

	Phase 1				Phase 2
Z1A	1/1	1/2	1/3	1/4	1/5	1/6	1/7	1/8
Z2A	2/1	2/2	2/3	2/4	2/5	2/6	2/7	2/8
Z3A	3/1	3/2	3/3	3/4	3/5	3/6	3/7	3/8
Z4A	4/1	4/2	4/3	4/4	4/5	4/6	4/7	4/8
Z5A	5/1	5/2	5/3	5/4	5/5	5/6	5/7	5/8
Z6A	6/1	6/2	6/3	6/4	6/5	6/6	6/7	6/8
Z1B	7/1	7/2	7/3	7/4	7/5	7/6	7/7	7/8
Z2B	8/1	8/2	8/3	8/4	8/5	8/6	8/7	8/8
Z3B	9/1	9/2	9/3	9/4	9/5	9/6	9/7	9/8
Z4B	10/1	10/2	10/3	10/4	10/5	10/6	10/7	10/8
Z5B	11/1	11/2	11/3	11/4	11/5	11/6	11/7	11/8
Z6B	12/1	12/2	12/3	12/4	12/5	12/6	12/7	12/8

Phase 3				Triphasé		Non délestable
1/9	1/10	1/11	1/12	1/13	1/14	1/15	1/16
2/9	2/10	2/11	2/12	2/13	2/14	2/15	2/16
3/9	3/10	3/11	3/12	3/13	3/14	3/15	3/16
4/9	4/10	4/11	4/12	4/13	4/14	4/15	4/16
5/9	5/10	5/11	5/12	5/13	5/14	5/15	5/16
6/9	6/10	6/11	6/12	6/13	6/14	6/15	6/16
7/9	7/10	7/11	7/12	7/13	7/14	7/15	7/16
8/9	8/10	8/11	8/12	8/13	8/14	8/15	8/16
9/9	9/10	9/11	9/12	9/13	9/14	9/15	9/16
10/9	10/10	10/11	10/12	10/13	10/14	10/15	10/16
11/9	11/10	11/11	11/12	11/13	11/14	11/15	11/16
12/9	12/10	12/11	12/12	12/13	12/14	12/15	12/16

Entrez dans le mode configuration :

• tout en maintenant appuyée la touche 6, appuyez simultanément et brièvement sur les touches et .
• Maintenez la touche appuyée jusqu'à ce que l'appareil affiche FXX (configuration choisie). Relâchez. Appuyez 2 fois sur la touche. L'adresse clignote. Choisissez l'adresse à l'aide des touches.

Pour sortir du mode configuration, appuyez sur la touche Retour à l'affichage courant.

5 - Utilisation

Ce thermostat DIANA T10/T11 est commandé par un système de gestion centralisée.

Vous pouvez modifier momentanément la température souhaitée.

• Modifier momentanément le mode ou la température demandée par le système central.

et () (Confort ^+, Confort, Economie, Hors-Gel.). Pour la température Confort ^+, affichage de la durée restante ( ×, 8 heures max.).

• Afficher la température mesurée.

Appuyez sur

Rappel :

La dérogation peut être de type "mode" : Choix parmi les modes : (Confort +, Confort, Économie, Hors-Gel.)

Ou de type "Consigne": Modification de la température souhaitiée. Ce besoin s'effectue lors de l'installation du produit (voir § 4.1 Configuration)

6 - Caractéristiques techniques

• Alimentation par le bus
• Isolement classe II
• Sonde de température intégrée Boîtier d'ambiance: 128 × 85 × 31 mm Fixation murale
• Indice de protection : IP 30 1 entrée détecteur d'ouverture (fermée si fenêtre fermée)
• Régulation Proportionnelle Intégrale Base de temps : 5 mn,
• 5 températures de fonctionnement : Confort +, Confort, Economie, Hors-Gel, Arrêt.
• Consignes régibles de 5 à 34°C, limitées par défaut à 27°C.
• Température de fonctionnement: 0 à +40°C
• Température de stockage: -10° à +70°C
• Installation en milieu normalement pollué

• 1 sortie contact travail : 2A, 230 V
• 1 sortie contact repos : 1A max, 230 V pour commande d'un fil pilote (Comfort / Arrêt)
• Consommation d'un "Point" (avec boîtier d'alim. STARBOX T01) : 3 mA soit 25 modules par boîtier d'alimentation. Action de type 1 C (microcoupure)

• 1 sortie triac 100mA, 230V pour contacteur ou fil pilote (Confort / Arrêt)
• Consommation d'un "Point" (avec boîtier d'alim. STARBOX T01) : 6 mA soit 12 modules par boîtier d'alimentation.

7 - Maintenance

Autres affichages possibles

La fenêtre est ouverte.

La centrale demande l'arrêt du chauffage

Contactez votre installateur
