MODE D'EMPLOI TC 51098 DELTA DORE

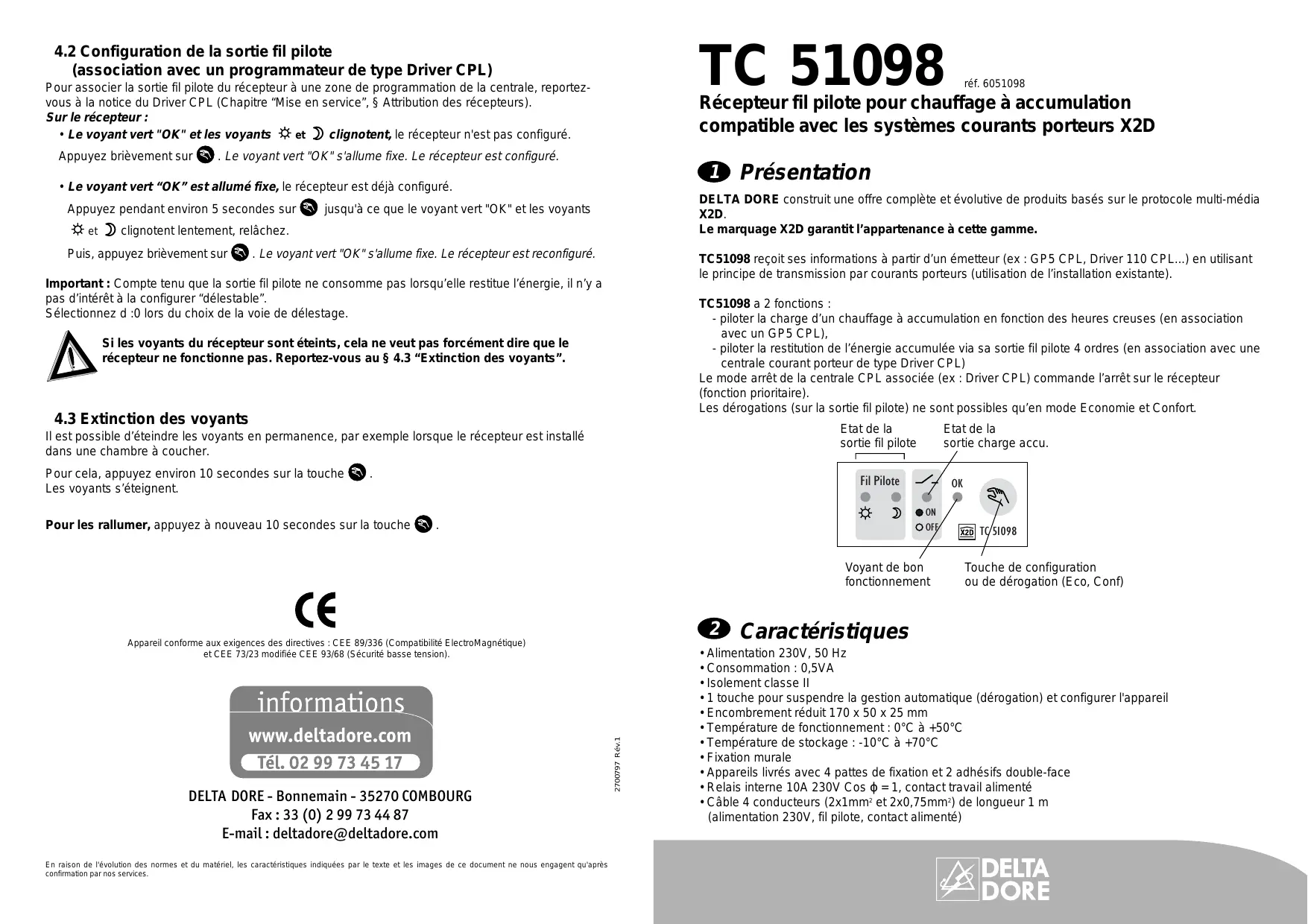

4.2 Configuration de la sortie fil pilote
(association avec un programmateur de type Driver CPL) Pour associer la sortie fil pilote du récepteur à une zone de programmation de la centrale, reportezvous à la notice du Driver CPL (Chapitre “Mise en service”, § Attribution des récepteurs). Sur le récepteur :
- Le voyant vert "OK" et les voyants clignotent, le récepteur n'est pas configuré. Appuyez brièvement sur . Le voyant vert "OK" s'allume fixe. Le récepteur est configuré.
- Le voyant vert “OK” est allumé fixe, le récepteur est déjà configuré. Appuyez pendant environ 5 secondes sur
réf. 6051098 Récepteur fil pilote pour chauffage à accumulation compatible avec les systèmes courants porteurs X2D DELTA DORE construit une offre complète et évolutive de produits basés sur le protocole multi-média X2D. Le marquage X2D garantit l’appartenance à cette gamme. jusqu'à ce que le voyant vert "OK" et les voyants clignotent lentement, relâchez. Puis, appuyez brièvement sur . Le voyant vert "OK" s'allume fixe. Le récepteur est reconfiguré. TC51098 reçoit ses informations à partir d’un émetteur (ex : GP5 CPL, Driver 110 CPL...) en utilisant le principe de transmission par courants porteurs (utilisation de l’installation existante). Important : Compte tenu que la sortie fil pilote ne consomme pas lorsqu’elle restitue l’énergie, il n’y a pas d’intérêt à la configurer “délestable”. Sélectionnez d :0 lors du choix de la voie de délestage. TC51098 a 2 fonctions : - piloter la charge d’un chauffage à accumulation en fonction des heures creuses (en association avec un GP5 CPL), - piloter la restitution de l’énergie accumulée via sa sortie fil pilote 4 ordres (en association avec une centrale courant porteur de type Driver CPL) Le mode arrêt de la centrale CPL associée (ex : Driver CPL) commande l’arrêt sur le récepteur (fonction prioritaire). Les dérogations (sur la sortie fil pilote) ne sont possibles qu’en mode Economie et Confort. Si les voyants du récepteur sont éteints, cela ne veut pas forcément dire que le récepteur ne fonctionne pas. Reportez-vous au § 4.3 “Extinction des voyants”.
4.3 Extinction des voyants
Etat de la sortie fil pilote Il est possible d’éteindre les voyants en permanence, par exemple lorsque le récepteur est installé dans une chambre à coucher. Pour cela, appuyez environ 10 secondes sur la touche Les voyants s’éteignent.
Pour les rallumer, appuyez à nouveau 10 secondes sur la touche Présentation Etat de la sortie charge accu. Fil Pilote
Voyant de bon fonctionnement
DELTA DORE - Bonnemain - 35270 COMBOURG Fax : 33 (0) 2 99 73 44 87 E-mail : deltadore@deltadore.com En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. 2700797 Rév.1 Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension). TC 51098 Touche de configuration ou de dérogation (Eco, Conf) Caractéristiques
- Alimentation 230V, 50 Hz
- Consommation : 0,5VA
- 1 touche pour suspendre la gestion automatique (dérogation) et configurer l'appareil
- Encombrement réduit 170 x 50 x 25 mm
- Température de fonctionnement : 0°C à +50°C
- Température de stockage : -10°C à +70°C
- Appareils livrés avec 4 pattes de fixation et 2 adhésifs double-face
- Relais interne 10A 230V Cos ϕ = 1, contact travail alimenté
- Câble 4 conducteurs (2x1mm2 et 2x0,75mm2) de longueur 1 m (alimentation 230V, fil pilote, contact alimenté)
Raccordement Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. - La norme UTE NF C15-100 et les règles de l'art doivent être respectées. - Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336). Exemple d’application : Report du contact heures creuses du compteur (avec GP5CPL) pour autoriser la charge de l’accumulateur. Association avec une centrale de type Driver CPL (programmateur hebdomadaire) pour la restitution de l’énergie. Remarque : Ne pas utiliser de disjoncteur 2A pour la protection de l’alimentation du GP5CPL.
Vous devez associer le récepteur aux émetteurs CPL (GP5 CPL et Driver CPL) et l’attribuer à une voie de délestage. Avant toute manipulation sur le récepteur, vous devez associer le GP5 CPL à la centrale Driver CPL.
4.1 Configuration de la sortie de commande de l’accumulateur
(association avec un GP5 CPL) Appuyer pendant environ 10 secondes sur la touche du GP5CPL jusqu’à ce que le voyant vert (CPL) clignote ( config.), puis appuyer autant de fois que nécessaire sur cette touche effectuer votre sélection (voir tableau suivant). pour Les lignes grisées correspondent au choix que vous devez faire pour déclarer la sortie “charge accu” (tout ou rien) en voie délestable (en fonction des entrées E1, E2 et E3). Programmateur Driver CPL
4 Mise en service Type de commande Voie de délestage Fil pilote Non délestable 1er appui (10 sec.) Allumé fixe Fil pilote Voie 1 2ème appui Flash 1 fois Fil pilote Voie 2 3ème appui Flash 2 fois Tout ou rien Non délestable 4ème appui Flash 3 fois Tout ou rien Fil pilote Voie 1 Non délestable 5ème appui Flash 4 fois 6ème appui Allumé fixe Fil pilote Voie 3 7ème appui Flash 1 fois Fil pilote Voie 4 8ème appui Flash 2 fois Tout ou rien Non délestable 9ème appui Flash 3 fois Tout ou rien Fil pilote Voie 2 Non délestable 10ème appui Flash 4 fois 11ème appui Allumé fixe Fil pilote Voie 5 12ème appui Flash 1 fois Fil pilote Voie 6 13ème appui Flash 2 fois Tout ou rien Non délestable 14ème appui Flash 3 fois Touche Voyant rouge des entrées
Compteur électronique monophasé Entrée
TC 51098 Chauffage à accumulation Entrée
15ème appui Flash 4 fois Tout ou rien Voie 3 Sortie du mode au 16ème appui (le voyant vert devient fixe, OK) Sur le récepteur :
- Le voyant vert "OK" et le voyant rouge " Appuyez brièvement sur " clignotent, le récepteur n'est pas configuré.
Le voyant vert "OK" s'allume fixe. Le récepteur est configuré.
- Le voyant vert “OK” est allumé fixe, le récepteur est déjà configuré. Appuyez pendant environ 5 secondes sur jusqu'à ce que le voyant vert "OK" et le voyant rouge " " clignotent lentement, relâchez. Puis, appuyez brièvement sur . Le voyant vert "OK" s'allume fixe. Le récepteur est reconfiguré.
