Type de produit	Régulateur de chauffage sur bus pour bâtiments tertiaires
Modèle	DIANA T11
Marque	DELTA DORE
Dimensions (boîtier d'ambiance)	128 × 85 × 31 mm
Poids	Environ 150 g (estimation)
Alimentation	Par le bus (STARBOX T01)
Consommation par point	6 mA (12 modules par boîtier d'alimentation STARBOX T01)
Sortie de commande	Sortie triac silencieuse 100 mA, 230 V pour contacteur ou fil pilote (Confort/Arrêt)
Entrée détecteur d'ouverture	Oui (fermé si fenêtre fermée)
Sonde de température	Intégrée dans le boîtier
Plage de réglage des consignes	5 °C à 34 °C (limitée par défaut à 27 °C)
Modes de fonctionnement	Confort +, Confort, Économie, Hors-Gel, Arrêt
Régulation	Proportionnelle Intégrale (base de temps 5 min)
Correction de mesure	Compensation de -4 °C à +4 °C
Adressage	Jusqu'à 12 zones (A et B), 16 points par zone, délestable
Indice de protection	IP 30
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Installation	En milieu normalement pollué, sur mur intérieur à 1,50 m de hauteur
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Entretien	Vérifier périodiquement le bon fonctionnement et l'absence de poussière.
Sécurité	Isolement classe II, conforme aux directives CEE 89/336 (CEM) et CEE 73/23 modifiée (basse tension)
Pièces détachées et réparabilité	Contacter le service après-vente DELTA DORE. Réparation par un professionnel uniquement.

FOIRE AUX QUESTIONS - DIANA T11 DELTA DORE

Comment installer le thermostat DIANA T11 ?

Placez la boîte d'encastrement dans la pièce principale, à 1,50 m de hauteur, à l'abri des sources de chaleur et des courants d'air. Séparez le boîtier du socle, fixez le socle au mur avec des vis/chevilles ou sur une boîte d'encastrement (entraxe 60 mm). Raccordez les fils selon le schéma fourni dans la notice. Rebranchez le boîtier et serrez la vis de verrouillage.

Comment configurer les modes de dérogation ?

Entrez en mode configuration en maintenant la touche 6 enfoncée puis en appuyant simultanément sur les touches ▲ et ▼. Maintenez la touche 6 jusqu'à l'affichage de C F O O. Utilisez ▲ et ▼ pour choisir le type de dérogation : 'mode' (choix parmi Confort+, Confort, Economie, Hors-Gel) ou 'consigne' (réglage direct de la température). Appuyez 3 fois sur la touche pour sortir.

Comment corriger l'écart de température mesurée ?

Entrez en mode configuration comme ci-dessus. Affichez F XX, puis appuyez une fois sur la touche 6 : la température mesurée clignote. Ajustez avec ▲ et ▼ pour compenser l'écart (de -4°C à +4°C). Appuyez 2 fois sur la touche pour sortir.

Comment adresser le régulateur sur le bus ?

En mode configuration, affichez FXX, appuyez 2 fois sur la touche 6 : l'adresse clignote. Utilisez ▲ et ▼ pour sélectionner l'adresse selon le tableau d'adressage (zone/phase/point). Appuyez sur la touche pour valider et sortir.

Que faire si l'affichage indique 'fenêtre ouverte' ?

Si l'icône de fenêtre ouverte apparaît, cela signifie que le détecteur d'ouverture est actif et que le chauffage est arrêté. Fermez la fenêtre ou vérifiez le contact du détecteur. Si le problème persiste, contactez votre installateur.

Comment modifier momentanément la température ou le mode ?

Appuyez sur les touches ▲ ou ▼ pour ajuster la température de consigne temporairement. Pour changer de mode, appuyez sur la touche de mode (symbole maison) pour basculer entre Confort+, Confort, Economie, Hors-Gel. La dérogation dure au maximum 8 heures ou jusqu'à l'annulation par le système central.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Confort + (température de confort renforcé), Confort (température normale), Économie (température réduite), Hors-Gel (protection antigel), et Arrêt (commande par fil pilote).

Comment raccorder le fil pilote ou le contacteur ?

Pour le DIANA T11, selon la position du cavalier : cavalier présent = commande en fil pilote (bornes 6 et 7 shuntées si pas de détecteur d'ouverture) ; cavalier absent = commande contacteur. Suivez le schéma de raccordement dans la notice. Respectez la norme UTE C15-100.

Que faire en cas de panne ou d'affichage 'centrale demande arrêt' ?

L'affichage 'centrale demande l'arrêt' signifie que le système central a ordonné l'arrêt du chauffage. Vérifiez les réglages de la centrale STARBOX T01. Si le problème persiste, consultez la notice de la centrale ou contactez votre installateur.

Quelle est la consommation électrique du thermostat ?

Le DIANA T11 consomme 6 mA par point sur le bus. Avec un boîtier d'alimentation STARBOX T01, on peut connecter jusqu'à 12 modules DIANA T11.

MODE D'EMPLOI DIANA T11 DELTA DORE

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatibilité Électromagnétique)

et CEE 73/23 modifiée, CEE 93/68 (Sécurité basse tension)

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

DIANA T10 DIANA T11

Régulateur de chauffage sur BUS

Ces régulateurs pour les bâtiments tertiaires sont particulièrement adaptés pour la régulation de systèmes de chauffage invisibles (plancher, plafond), les convecteurs 4 ou 6 ordres, les accumulateurs (constitution) ou les chaudières.

Le DIANA T10 possède une sortie relais qui permet une consommation faible (auto-alimentation par le bus).

Le DIANA T11 possède une sortie silencieuse par triac, qui le destiné aux pièces où aucun bruit de commutation n'est admis (chambres par exemple).

Les consignes ou mode de fonctionnement sont délivrés par le système central.

Les dérogations locales peuvent être annulées à la fin d'un minuteur.

Une entrée détecteur d'ouverture permet d'asservir le fonctionnement.

Sommaire

1 - Description 3 2 - Présentation 4 3 - Raccordement 6 4 - Mise en service 8 5 - Utilisation 15 6 - Caractéristiques techniques 16 7 - Maintenance 17

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

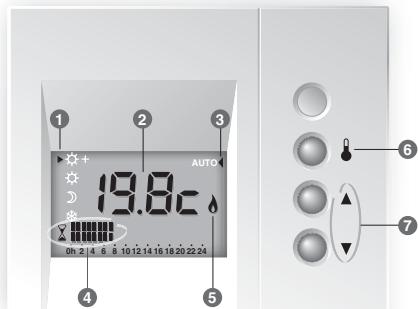

1 - Description

1 - Type de mode en cours (Comfort +, Comfort, Economie, Hors-Gel) - Valeur de la température de consigne (peut être supprimée) Le fonctionnement est sous contrôle du système central 4 - Durée de dérogation restante (si affichage consigne) 8 heures maximum 5 - Sortie chauffage en marche - Affiche de la temperature mesurée (peut être supprimée) 7 - Modification momentanée de la température demandée par le système central (peut être supprimé) Pour "Confort +": Affichage de la durée restante

Choix de l'emplacement

La sonde de mesure de la température étant dans le boîtier, vous devez placer la boîte d'encastrement du thermostat :

-dans la pièce principale (ex. salon/salle à manger) ou au centre de votre habitation, - sur un mur accessible à une hauteur de 1,50 m, - à l'abri des sources de chaleur (cheminée, influence du soleil) et des courants d'air (fenêtre, porte),

Ne pas installer le thermostat sur un mur en contact avec l'extérieur ou avec une pièce non chauffée (ex: garage...).

IMPORTANT :

Il est indispensable de boucher (mastic) la sortie du fourreau dans la boîte d'encastrement afin d'éviter des mouvements d'air parasites qui faussent la mesure de la sonde.

Fixation

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.

Pour cela, desserrez la vis de verrouillage comme indiqué ci-contre.

Fig. 1

Ainsi, séparez du boîtier, le socle doit être fixé au mur à l'aide d'un ensemble vis/chevilles ou sur boîte d'encastrement (entraxe 60mm) en utilisant les trous repérés (fig. 1).

Dévissez la vis repérée (Fig. 2) afin d'ôter le cache-bornier repéré (Des cloisons repérées sont prévues pour laisser passer le câble de raccordement si nécessaire.

3 - Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne seront pas de perturbations trop fortes (directives CEE 89/336).

Commande fil pilot

Fil pilote (Confort / Arrêt) Les bornes 6 et 7 doivent être shuntées en l'absence de détector d'ouverture

Uniquement pour le DIANA T11

Cavalier présent : Commande en Fil Pilote

Uniquement pour le DIANA T11

Cavalier absent :

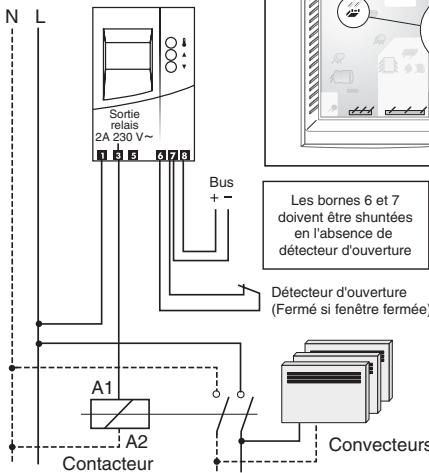

Commande contacteur

Les bornes 6 et 7 doivent être shuntées en l'absence de détecteur d'ouverture Détecteur d'ouverture (Fermé si fenêtre fermée)

Le mode de configuration permet de désir :

• la dérogation de "mode": l'utilisateur désigne l'un des modes pré-programmés dans la centrale STARBOX T01 (Confort +, J Confort, Economie, Hors-Gel.)
• la dérogation de "consigne": l'utilisateur règle directement la température souhaitée
• d'afficher ou non la température ambiante
• d'afficher ou non la température de consigne
• de regrouper ou non les produits entre eux par zone, pour qu'une dérogation faite sur un des régulateurs soit automatiquement reportée sur tous les régulateurs associés.

Entrez dans le mode configuration :

• tout en maintenant appuyée la touche, appuyez simultanément et brièvement sur les touches et.
• Maintenez la touche © appuyée jusqu'à afficher C F O O

Tableau de configuration

Choix par et

Pour sortir du mode configuration, appuyez 3 fois sur la touche : Retour à l'affichage choisi.

4.2 Correction de la mesure de température :

S'il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l'appareil, vous pouvez agir sur la mesure de la sonde de façon à compenser cet écart (de -4°C à +4°C par rapport à la température mesurée).

Entrez dans le mode configuration :

• tout en maintenant appuyée la touche 6, appuyez simultanément et brièvement sur les touches et .
• maintenez la touche appuyée jusqu'à ce que l'appareil affiche F XX (configuration choisie)
• relâchez
• appuyez à nouveau sur la touche ⑥ la température mesurée clignote
• réglez la nouvelle température à l'aide des touches (▲) et (▼)

Pour sortir du mode configuration, appuyez 2 fois sur la touche : Retour à l'affichage courant.

4.3 Adressage du régulateur

L'adressage permet d'associer les produits à une zone de programmation. Chaque zone est divisée en 2 parties pour répartir et équilibrer le délestage (ex: Z1= Z1A et Z1B).

	Phase 1				Phase 2
Z1A	1/1	1/2	1/3	1/4	1/5	1/6	1/7	1/8
Z2A	2/1	2/2	2/3	2/4	2/5	2/6	2/7	2/8
Z3A	3/1	3/2	3/3	3/4	3/5	3/6	3/7	3/8
Z4A	4/1	4/2	4/3	4/4	4/5	4/6	4/7	4/8
Z5A	5/1	5/2	5/3	5/4	5/5	5/6	5/7	5/8
Z6A	6/1	6/2	6/3	6/4	6/5	6/6	6/7	6/8
Z1B	7/1	7/2	7/3	7/4	7/5	7/6	7/7	7/8
Z2B	8/1	8/2	8/3	8/4	8/5	8/6	8/7	8/8
Z3B	9/1	9/2	9/3	9/4	9/5	9/6	9/7	9/8
Z4B	10/1	10/2	10/3	10/4	10/5	10/6	10/7	10/8
Z5B	11/1	11/2	11/3	11/4	11/5	11/6	11/7	11/8
Z6B	12/1	12/2	12/3	12/4	12/5	12/6	12/7	12/8

Phase 3				Triphasé		Non délestable
1/9	1/10	1/11	1/12	1/13	1/14	1/15	1/16
2/9	2/10	2/11	2/12	2/13	2/14	2/15	2/16
3/9	3/10	3/11	3/12	3/13	3/14	3/15	3/16
4/9	4/10	4/11	4/12	4/13	4/14	4/15	4/16
5/9	5/10	5/11	5/12	5/13	5/14	5/15	5/16
6/9	6/10	6/11	6/12	6/13	6/14	6/15	6/16
7/9	7/10	7/11	7/12	7/13	7/14	7/15	7/16
8/9	8/10	8/11	8/12	8/13	8/14	8/15	8/16
9/9	9/10	9/11	9/12	9/13	9/14	9/15	9/16
10/9	10/10	10/11	10/12	10/13	10/14	10/15	10/16
11/9	11/10	11/11	11/12	11/13	11/14	11/15	11/16
12/9	12/10	12/11	12/12	12/13	12/14	12/15	12/16

Entrez dans le mode configuration :

• tout en maintenant appuyée la touche 6, appuyez simultanément et brièvement sur les touches et .
• Maintenez la touche appuyée jusqu'à ce que l'appareil affiche FXX (configuration choisie). Relâchez. Appuyez 2 fois sur la touche. L'adresse clignote. Choisissez l'adresse à l'aide des touches.

Pour sortir du mode configuration, appuyez sur la touche Retour à l'affichage courant.

5 - Utilisation

Ce thermostat DIANA T10/T11 est commandé par un système de gestion centralisée.

Vous pouvez modifier momentanément la température souhaitée.

• Modifier momentanément le mode ou la température demandée par le système central.

et () (Confort ^+, Confort, Economie, Hors-Gel.). Pour la température Confort ^+, affichage de la durée restante ( ×, 8 heures max.).

• Afficher la température mesurée.

Appuyez sur

Rappel :

La dérogation peut être de type "mode" : Choix parmi les modes : (Confort +, Confort, Économie, Hors-Gel.)

Ou de type "Consigne": Modification de la température souhaitiée. Ce besoin s'effectue lors de l'installation du produit (voir § 4.1 Configuration)

6 - Caractéristiques techniques

• Alimentation par le bus
• Isolement classe II
• Sonde de température intégrée Boîtier d'ambiance: 128 × 85 × 31 mm Fixation murale
• Indice de protection : IP 30 1 entrée détecteur d'ouverture (fermée si fenêtre fermée)
• Régulation Proportionnelle Intégrale Base de temps : 5 mn,
• 5 températures de fonctionnement : Confort +, Confort, Economie, Hors-Gel, Arrêt.
• Consignes régibles de 5 à 34°C, limitées par défaut à 27°C.
• Température de fonctionnement: 0 à +40°C
• Température de stockage: -10° à +70°C
• Installation en milieu normalement pollué

• 1 sortie contact travail : 2A, 230 V
• 1 sortie contact repos : 1A max, 230 V pour commande d'un fil pilote (Comfort / Arrêt)
• Consommation d'un "Point" (avec boîtier d'alim. STARBOX T01) : 3 mA soit 25 modules par boîtier d'alimentation. Action de type 1 C (microcoupure)

• 1 sortie triac 100mA, 230V pour contacteur ou fil pilote (Confort / Arrêt)
• Consommation d'un "Point" (avec boîtier d'alim. STARBOX T01) : 6 mA soit 12 modules par boîtier d'alimentation.

7 - Maintenance

Autres affichages possibles

La fenêtre est ouverte.

La centrale demande l'arrêt du chauffage

Contactez votre installateur
