Type de produit	Régulateur de chauffage 6 voies Chaud-Froid avec récepteur radio et boîtier technique
Marque	DELTA DORE
Modèle	DELTA 600
Dimensions du boîtier technique	80 × 230 × 65 mm
Dimensions du boîtier récepteur	128 x 85 x 31 mm
Alimentation du boîtier technique	230 V ±10%, 50 Hz
Alimentation du boîtier récepteur	TBTS 24 V par le boîtier technique
Consommation du boîtier technique	4 VA
Sorties relais	6 sorties contact travail 1 A, 250 V (vannes) ; 1 sortie contact auxiliaire 5 A, 250 V (brûleur, circulateur)
Fréquence radio	868 MHz (Norme 300 220)
Portée radio	100 à 300 mètres en champ libre
Indice de protection du récepteur	IP 30
Température de fonctionnement	0 à +40 °C
Température de stockage	-10 à +70 °C
Fonctions principales	Gestion de 6 sorties pour vannes de chauffage eau chaude, plancher, climatisation ; modes chaud/froid ; configuration via switches ; appairage radio avec thermostats Delta 600 TH et commande centralisée Delta 600 COM
Entretien et nettoyage	Aucun entretien particulier nécessaire. Nettoyer avec un chiffon sec.
Sécurité	Isolement classe II ; couper l'alimentation avant toute manipulation ; respecter la norme UTE C15-100
Pièces détachées et réparabilité	Contactez le service après-vente DELTA DORE pour toute intervention.

FOIRE AUX QUESTIONS - DELTA 600 DELTA DORE

Comment configurer une voie sur le récepteur Delta 600 ?

Depuis le mode configuration, appuyez plusieurs fois sur la touche '1...6, COM' pour faire clignoter le voyant de la voie souhaitée. Si le voyant vert 'OK' est fixe, la voie est déjà configurée. Pour une nouvelle configuration, appuyez 10 s sur la touche jusqu'à ce que le voyant clignote lentement, puis relâchez et appuyez à nouveau. Le voyant vert s'allume fixe lorsque la configuration est terminée.

Comment appairer un thermostat Delta 600 TH avec le récepteur ?

Sur le thermostat, positionnez le bouton sur la position ( ) et appuyez sur ( ) 3 s jusqu'à afficher 'CnF'. Sur le récepteur, sélectionnez la voie avec la touche '1...6, COM' jusqu'à ce que le voyant clignote. Le voyant vert 'OK' s'allume fixe. Ensuite, sur le thermostat, appuyez sur ⊕ pour sortir du mode configuration.

Que faire si le voyant rouge d'une voie clignote ?

Cela signifie que le récepteur n'a pas reçu d'informations de l'émetteur depuis plus d'une heure. Vérifiez les piles de l'émetteur, puis effectuez un test de transmission. Si le problème persiste, déplacez l'émetteur ou reconfigurez les appareils.

Comment passer en mode froid pour un système aéraulique ?

Appuyez 5 s simultanément sur les deux touches en face avant jusqu'à ce que les 6 voyants clignotent rapidement. Ensuite, si la période est froid (change-over fermé), sélectionnez le voyant vert 'OK' à l'aide de la touche de défilement '1...6, COM'. L'affichage passe en régulation froid.

Quelle est la portée radio du Delta 600 ?

La portée radio est de 100 à 300 mètres en champ libre selon les équipements associés. Elle peut être altérée par les conditions d'installation et l'environnement électromagnétique.

Comment configurer le temps d'ouverture des électrovannes ?

Les switches SW5 à SW8 permettent de choisir le temps d'ouverture selon les caractéristiques techniques des électrovannes. Reportez-vous à la notice pour les réglages spécifiques.

Comment désactiver une voie configurée ?

Sélectionnez la voie en appuyant sur la touche '1...6, COM' jusqu'à faire clignoter le voyant correspondant. Maintenez appuyée la touche Ξ jusqu'à ce que le voyant vert 'OK' clignote (environ 30 s). Appuyez ensuite sur la touche '1...6, COM' pour sortir du mode.

Comment tester la transmission radio ?

Sur l'émetteur, placez le bouton sur ( ) et appuyez sur Θ 3 s jusqu'à afficher 'TEST'. Si la transmission est correcte, le voyant 'OK' et le voyant de la voie concernée clignotent simultanément sur le récepteur. Appuyez sur Γ pour sortir du mode test.

Quelle est la fonction du contact auxiliaire ?

Le contact auxiliaire (5 A, 250 V) se ferme lorsqu'un émetteur est en besoin de chaud ou de froid. Il permet de commander un brûleur, un circulateur ou un autre équipement.

Comment effectuer une dérogation manuelle en cas de défaut ?

Si le voyant rouge d'une voie clignote (défaut), appuyez sur la touche du récepteur pour modifier l'état de cette voie. La dérogation reste active jusqu'à la prochaine émission du thermostat, qui reste prioritaire. En dérogation, le voyant rouge clignote.

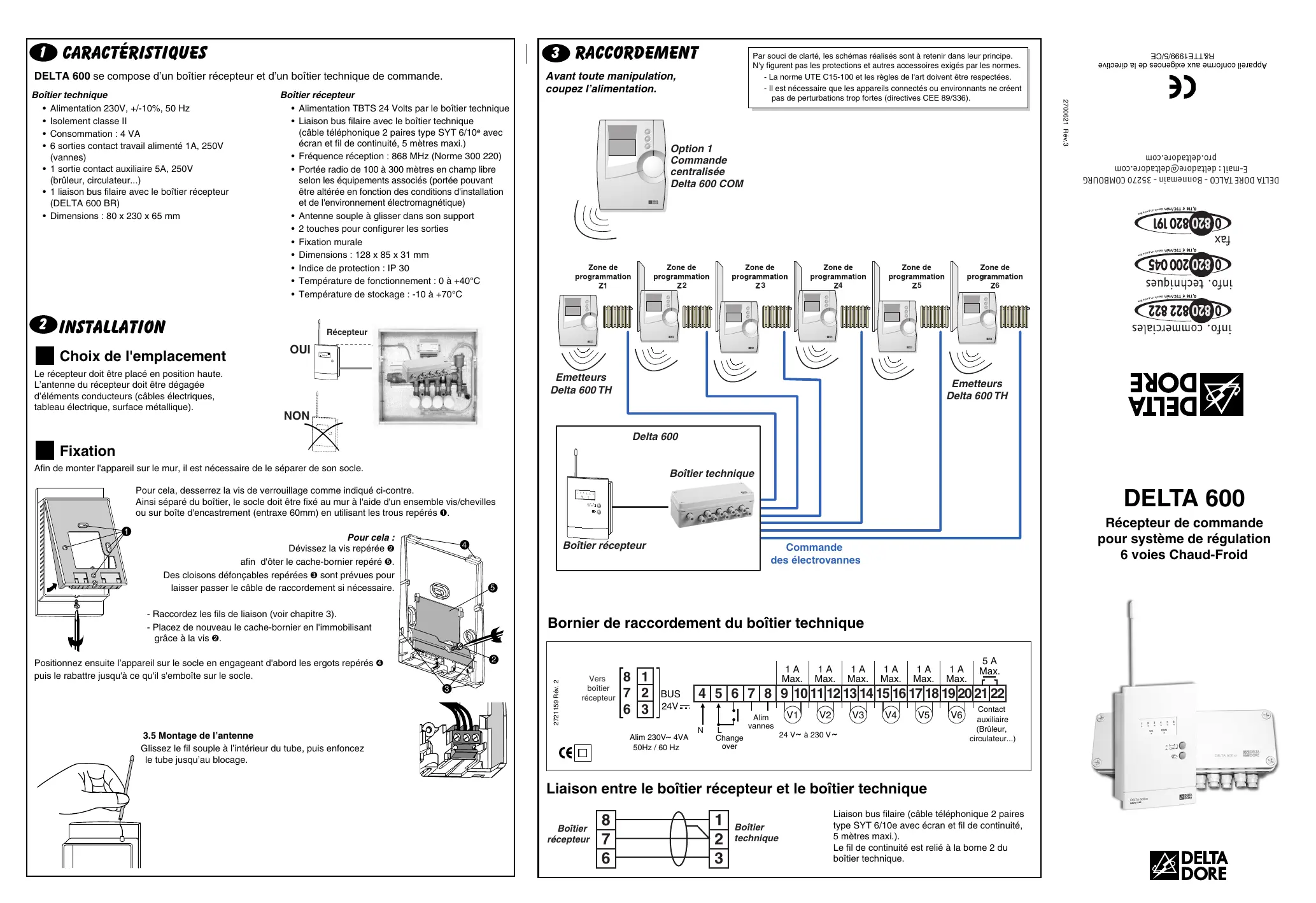

MODE D'EMPLOI DELTA 600 DELTA DORE

DELTA 600 se compose d'un boîtier récepteur et d'un boîtier technique de commande.

Boîtier technique

• Alimentation 230V, +/-10%, 50 Hz
• Isolement classe II
• Consommation : 4 VA
• 6 sorties contact travail alimenté 1A, 250V (vannes) 1 sortie contact auxiliaire 5A, 250V (brûleur, circulateur...)
• 1 liaison bus filaire avec le boîtier récepteur (DELTA 600 BR)
• Dimensions: 80 × 230 × 65 mm

Boitier récepteur

• Alimentation TBTS 24 Volts par le boitier technique
• Liaison bus filaire avec le boîtier technique (cable téléphonique 2 paires type SYT 6 / 10^e avec écran et fil de continuité, 5 mètres maxi.)
• Fréquence réception : 868 MHz (Norme 300 220)
• Portée radio de 100 à 300 mètres en champ libre selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
• Antenne souple à glisser dans son support
• 2 touches pour configurer les sorties Fixation murale
• Dimensions : 128 x 85 x 31 mm
• Indice de protection: IP 30
• Température de fonctionnement: 0 à +40°C
• Température de stockage : -10 à +70°C

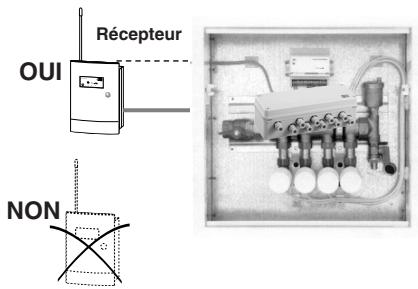

Choix de l'emplacement

Le récepteur doit être placé en position haute. L'antenne du récepteur doit être dégagée d'éléments conducteurs (cables électriques, tableau électrique, surface métallique).

Fixation

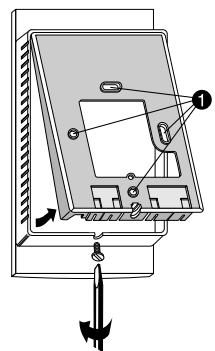

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.

Pour cela, desserrez la vis de verrouillage comme indiqué ci-contre. Ainsi séparé du boîtier, le socle doit être fixé au mur à l'aide d'un ensemble vis/chévilles ou sur boîte d'encastrement (entraxe 60mm) en utilisant les trous repérés Ⓞ.

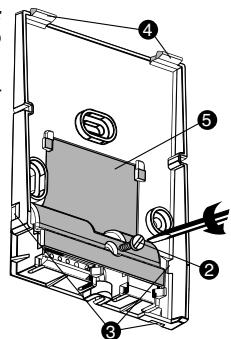

Dévissez la vis repérée ②

afin d'ôter le cache-bornier repéré ③.

Des cloisons défonçables repérées ③ sont prévues pour laisser passer le câble de raccordement si nécessaire.

• Raccordez les fils de liaison (voir chapitre 3).
• Placez de nouveau le cache-bornier en l'immobilisant grâce à la vis ②.

Positionnez ensuite l'appareil sur le socle en engageant d'abord les ergots repérés ① puis le rabattez jusqu'à ce qu'il s'emboite sur le socle.

3.5 Montage de l'antenne

Glissez le fil souple à l'intérieur du tube, puis enfoncez le tube jusqu'au blocage.

3 Raccordement

Avant toute manipulation, coupez l'alimentation.

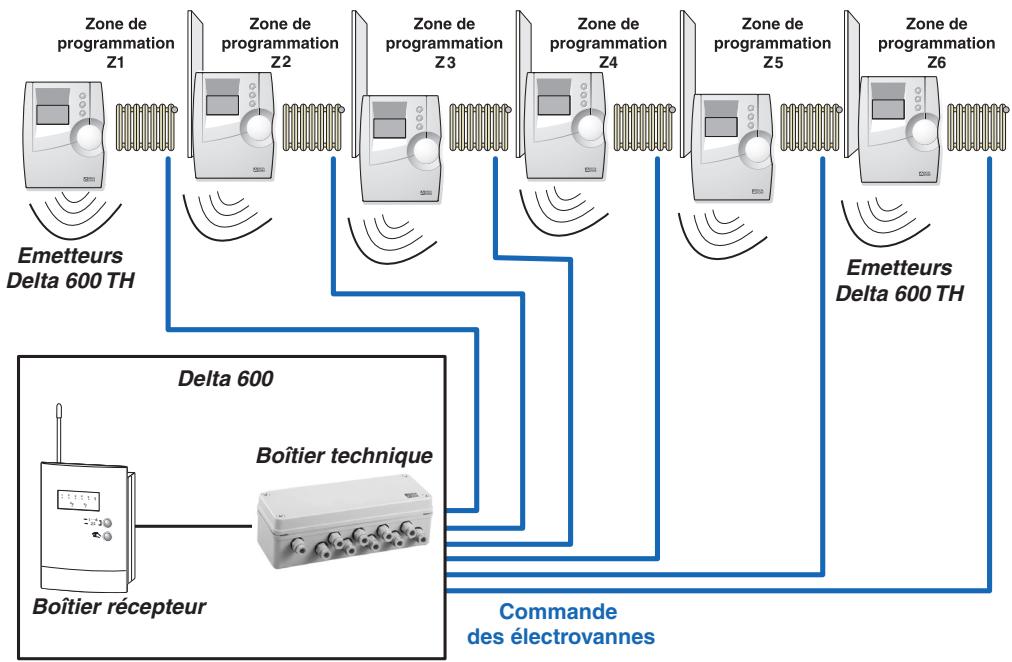

Option 1 Commande centralisée Delta 600 COM

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

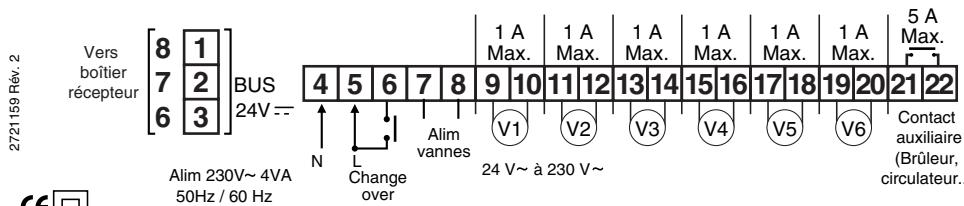

Liaison entre le boîtier récepteur et le boîtier technique

Boîtier récepteur

Boitier technique

Liaison bus filaire (cable téléphonique 2 paires type SYT 6/10e avec écran et fil de continuité, 5 mètres maxi.).

Le fil de continuité est relié à la borne 2 du boîtier technique.

eepnne eepnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne enannnee

270821 Rev.3

DELTA 600

Récepteur de commande pour système de régulation 6 voies Chaud-Froid

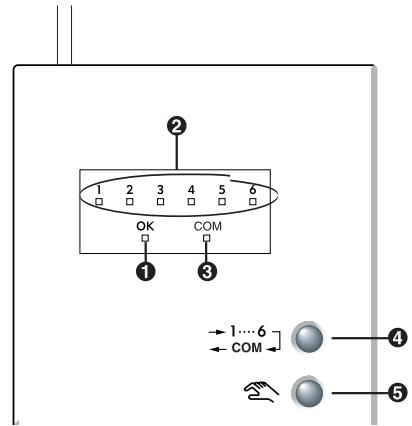

4 Description

Voyant de bon fonctionnement Θ Etat de la commande des thermostats programmables radio (Delta 600 TH) 3 Présence de la centrale Delta 600 COM 4 Touche de défilé ⑤ Touche de configuration

Le récepteur de commande Delta 600 se compose de 2 boîtiers :

• un boîtier récepteur qui reçoit les informations des émetteurs (thermostats programmables Delta 600 TH, commande centralisée Delta 600 COM) par ondes radio
• un boîtier technique, relié au boîtier récepteur par un bus filaire, qui sort d'interface de puissance pour la commande des vannes de l'installation.

Delta 600 gère jusqu'à 6 sorties chauffage eau chaude ou climatisation.

Delta 600 convient :

• au chauffage eau chaude (plancher ou radiateur)
• au système de climatisation aéraulique.
• au plancher rafraîchissant équipé d'une régulation gérant le point de rosée.

2 modes de fonctionnement :

Mode courant : - Affichage de l'état des voies - Affichage de la présence ou non d'une commande centralisée

Mode configuration - Affichage de la configuration ou non d'une voie - conduite manuelle de la voie en cas de défaut

5.1 Configuration des sorties du boîtier technique

Déposer le boîtier récepteur de son socle pour accéder aux "switches" de configuration.

SW1: Type de commande relais (sorties 1A)

ON: Normalement fermé OFF: Normalement ouvert

Ce choix concerne simultanément les 6 sorties relais.

SW2: Sélection brûleur ou circulateur (Sortie 5A)

ON: Circulateur (active la fonction SW3)

OFF: Bruleur

SW3 : Fonction anti-grippage du circulateur (active si la sélection SW2 est ON)

ON: Anti-grippage OFF: Pas d'anti-grippage

SW4: Non-fermeture de la dernière vanne commandée

(pour permettre une circulation d'eau permanente dans le circuit hydraulique).

ON: Non fermeture de la dernière vanne

OFF : Fermeture de la dernière vanne autorisée

SW5 à SW8 : Temps d'ouverture des électrovannes.

Choix à réaliser selon les caractéristiques techniques des électrovannes.

Retard d'ouverture de la vanne

SW9: Base de temps de régulation

ON: 10 minutes (préconisé pour les systèmes aérauliques)

OFF: 20 minutes (adapté pour le plancher eau chaude)

SW10 à SW11 : Limitation du pourcentage de marche en froid

Pas de limitation

Limitation 75%

Limitation 50%

Limitation en fonction de la surpuissance froid de l'installation.

SW12: Non utilisée

5.2 Fonctionnement du boîtier technique de commande

Le contact auxiliaire est fermé lorsqu'un des émetteurs est en besoin de chaud ou de froid.

5.3 Fonctionnement en mode froid (système aéraulique)

Dans le cas où le change-over est activé (mode Froid), sur les thermostats, la température de consigne Economie( ) doit être supérieure à la température de consigne Confort ( ).

5.4 Fonctionnement du récepteur radio

Les 2 régulations Chaud et Froid sont calculées simultanément. Les voyants en face avant du boîtier récepteur permettent de visualiser l'une ou l'autre des régulations Chaud ou Froid.

Mode de sélection : appuyez 5 sec. sur les 2 touches à partir de l'affichage normal (les 6 voyants clignotent rapidement, mode “choix de la visualisation de la régulation”) :

• si période chauffage (change-over ouvert), Sélectionnez le voyant rouge (Com Chaud.
• si période froid (change-over fermé), Sélectionner le voyant vert (OK) à l'aide de la touche de défilament "1...6, COM". L'appareil affiche la régulation Froid.

Sortez de ce mode par la touche (sortie automatique au bout de 2 min sans appui sur une touche).

Le mode de configuration permet d'appairer un émetteur (Thermostat Delta 600 TH, commande centralisée Delta 600 COM) avec le récepteur Delta 600 BT (pas de conflit possible avec des installations voisines). Il permet aussi de vérifier la transmission radio.

• Sur l'émetteur, positionnez le bouton sur la position () Θ Appuyez sur () (3 sec.) jusqu'à l'affichage CnF.

L'émetteur transmet ses informations vers le récepteur.

Sur le récepteur, appuyez autant de fois que nécessaire sur la touche "1...6, COM" jusqu'à faire clignoter le voyant de la voie concernée.

• Le voyant vert (OK) est allumé fixe, la voie du récepteur est déjà configurée.

Pour la reconfigurer (ex : avec un autre émetteur), appuyez pendant 10s sur la touche jusqu'à ce que l'voyant vert "OK" clignote lentement, relâchez.

Appuyez de nouveau sur la touche

Le voyant vert "OK" s'allume fixe, la voie du récepteur est "reconfigurée".

• Le voyant vert (OK) clignote lentement, la voie du récepteur n'est pas configurée.

Appuyez sur la touche

Le voyant vert "OK" s'allume fixe. La voie du récepteur est configurée.

Sur l'émetteur, appuyez sur ⊕ pour sortir du mode configuration.

Désconfigurer une voie ① Sur le récepteur, sélectionnez la voie à désconfigurer en appuyant autant de fois que nécessaire sur la touche

"1...6, COM" jusqu'à faire clignoter le voyant correspondant.

Maintenez appuyée la touche Ξ jusqu’à faire clignoter le voyant vert "OK" (~30 sec.). Appuyez autant de fois que nécessaire sur la touche "1...6, COM" pour sortir du mode.

Déconfigurer l'ensemble des voies

Sur le récepteur, à partir du mode de fonctionnement courant, maintenez appuyée la touche jusqu'à faire clignoter le voyant vert "OK" (~60 sec.). L'appareil est déconfiguré.

5.6 Vérification de la transmission radio

Sur l'émetteur, positionnez le bouton sur la position ()

Appuyez sur Θ (~3 sec.) jusqu'à obtenir l'affichage TEST. L'émetteur transmet ses informations vers le récepteur. Θ La transmission est correcte si, sur le récepteur, les voyants "OK" et "le voyant de la voie concernée" clignotent simultanément. Appuyez sur la touche Γ pour sortir du mode test de transmission.

5.7 Un problème ?

Le voyant rouge correspondant à une voie clignote (le récepteur n'a pas reçu d'informations de l'émetteur de la voie concernée depuis plus d'une heure).

1) Vérifiez les piles des émetteurs 2) Placez-vous dans le mode de test de transmission

• Si les voyants "OK" et "voyant de la voie concernée" ne clignotent pas simultanément à chaque réception d'informations, déplacez votre émetteur
• Si le problème persiste, reconfigurez vos appareils.

Note: En cas de défaut, un appui sur la touche du récepteur modifie l'état de la voie sélectionnée (dérogation) jusqu'à la prochaine émission du thermostat (qui reste prioritaire). En dérogation, le voyant rouge clignote.
