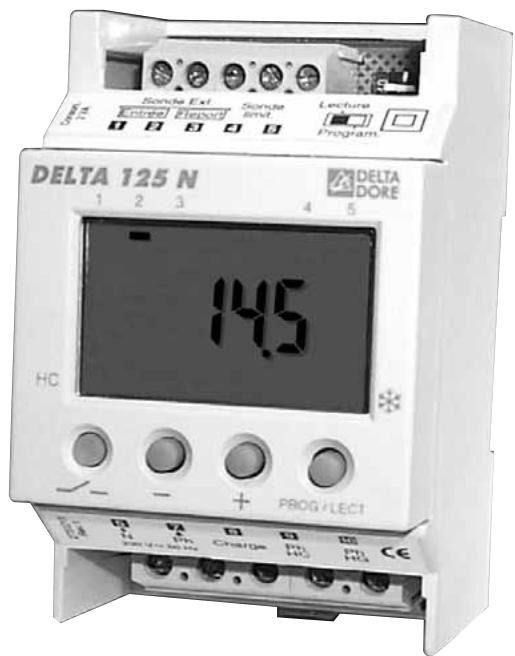

DELTA 125N - Régulateur de chauffage DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de chauffage pour plancher chauffant à accumulation
Marque	DELTA DORE
Modèle	DELTA 125N
Alimentation	230 V (±10%), 50 Hz, 2 VA
Classe d'isolement	II
Dimensions (boîtier)	3 modules DIN, hauteur 53 mm (largeur environ 52,5 mm)
Indice de protection	IP30
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Type de sonde	CTN 1000 Ω à 25 °C (sonde extérieure et sonde limiteur)
Sortie	1 contact travail 2A / 230 V
Entrées	1 entrée Heures Creuses (phase), 1 entrée Hors Gel (phase)
Affichage	Digital (température extérieure, paramètres de régulation)
Fonctions principales	Régulation simple/double pente, avec/sans limiteur, consignes jour/nuit réglables (-10 °C à +30 °C), écart jour/nuit réglable (+4 °C à +40 °C), base de temps réglable (5 min à 8 h), correction mi-saison, cumuls degrés-jours et temps de marche
Mode de montage	Sur rail DIN, en armoire électrique
Sauvegarde	Permanente des réglages
Consommation	2 VA
Nombre de régulateurs par sonde commune	Jusqu'à 10 DELTA 125N
Entretien	Aucun entretien particulier, nettoyer avec un chiffon sec
Sécurité	Conforme aux directives CEE 89/336 (compatibilité électromagnétique) et CEE 73/23 modifiée, CEE 93/68 (sécurité basse tension)
Fabricant	DELTA DORE, Bonnemain, 35270 COMBOURG, France
Pièces détachées et réparabilité	Pas de pièces détachées spécifiques, contacter le service après-vente
Garantie	Non spécifiée, se référer au revendeur

FOIRE AUX QUESTIONS - DELTA 125N DELTA DORE

Comment tester le fonctionnement de mon DELTA 125N ?

Pour tester, mettez l'interrupteur en position ON (programmation), raccordez une résistance de 2,2 kΩ aux bornes 1 et 2 et la phase sur l'entrée heures creuses (borne 9). Mettez sous tension. Appuyez sur PROG/LECT jusqu'à F8, puis sur Γ jusqu'à tSt. Passez l'interrupteur en OFF (lecture). L'appareil doit afficher environ 5,5 °C et un pourcentage de marche de 65 %. La base de temps de test est d'environ 50 secondes.

Que faire si le voyant rouge clignote ?

Le voyant rouge clignotant signale un défaut de sonde (limiteur ou extérieure). Si la sonde est coupée, l'affichage indique environ -60 °C ; si en court-circuit, environ +60 °C. Contactez votre installateur. En cas de défaut de sonde extérieure, le régulateur continue à fonctionner avec un pourcentage de chauffe de 50 %.

Comment régler la consigne nuit ?

La consigne nuit (paramètre F2) se règle de -10 °C à +30 °C. C'est la température extérieure à partir de laquelle le chauffage de base est coupé la nuit. Exemple de valeurs : haute montagne 8 °C, montagne 10 °C, plaine 12 °C, près de la mer 14 °C.

Quelle est la fonction de la correction mi-saison (paramètre fc) ?

La correction mi-saison (fc) permet d'adapter le fonctionnement en période de températures douces (printemps/automne) sans modifier les réglages principaux. Réglez de 1 à 6 par pas de 1 si la température souhaitée n'est pas atteinte. La valeur par défaut est 0 (pas de correction).

Comment remettre les cumuls (E0 à E6) à zéro ?

En mode Lecture (interrupteur OFF), appuyez sur PROG/LECT, sélectionnez le paramètre E0 puis maintenez la touche enfoncée pendant 5 secondes. Tous les cumuls (degrés-jours et temps de marche) sont remis à zéro simultanément.

Puis-je utiliser plusieurs DELTA 125N sur une seule sonde extérieure ?

Oui, il est possible de raccorder jusqu'à 10 DELTA 125N sur une seule sonde extérieure. La précision d'affichage sur chaque régulateur est alors de +/- 1,5 °C maximum.

Comment configurer le type d'heures creuses (paramètre F6) ?

Le paramètre F6 permet de choisir le type d'heures creuses selon le tarif souscrit : 1 = normales, 2 = méridiennes 5h+3h, 3 = méridiennes 6h+2h, 4 = méridiennes 4h+2h+2h. Sélectionnez la valeur correspondant à votre contrat.

Que signifie l'affichage d'une température autour de -60°C ?

Un affichage d'environ -60 °C indique une sonde coupée (défaut de sonde extérieure ou limiteur). Un affichage autour de +60 °C indique un court-circuit. Vérifiez les connexions et contactez votre installateur.

Comment installer la sonde extérieure ?

Fixez la sonde extérieure sur une paroi verticale, de préférence au nord ou nord-ouest, loin des sources de chaleur parasites (cheminée, sorties d'air). Utilisez un ensemble vis/chevilles. La sonde est une CTN 1000 Ω à 25 °C.

Quelle est la base de temps par défaut ?

La base de temps par défaut est de 15 minutes (paramètre F8). Elle est réglable de 5 minutes à 8 heures selon les besoins (0.05 = 5 min, 0.15 = 15 min, 0.30 = 30 min, puis 1H, 2H, 4H, 7H, 8H, 14H).

MODE D'EMPLOI DELTA 125N DELTA DORE

Le voyant rouge clignotant signale un défaut de sonde (limiteur ou extérieure).

Sonde coupée : affichage environ -60°C

Sonde en court-circuit : affichage environ +60°C

Contactez votre installateur.

Remarque : En cas de défaut de sonde extérieure, DELTA 125N continue à fonctionner avec un pourcentage de chauffe de 50%.

DELTA DORE - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatible Électromagnétique)

et CEE 73/23 modifiée, CEE 93/68 (Sécurité basse tension).

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Centrale de régulation pour chauffage de base à accumulation

Sommaire

1) Caractéristiques techniques p1 2) Installation p1

2.1 Boîtier modulaire p 1 2.2 Sonde extérieure p 1 2.3 Sonde limiteur 1

3) Raccordement p 2 4) Mise en service p 3

4.1 Test du fonctionnement p. 3 4.2 Consultation ou modification des réglages p. 3

5) Mode programmation 6

5.1 Type de régulation (simple ou double pente, simple pente avec heures creuses prolongées) 5.2 Consigne limiteur 5.3 Consigne nuit 5.4 Écart nuit 5.5 Consigne jour 5.6 Écart jour

5.7 Type d'heures creuses du tarif souscrit (normales, méridiennes) 5.8 Position du temps de marche par rapport à la base de temps 5.9 Base de temps de la régulation 5.10 Période sur laquelle la moyenne glissante de la température extérieure est réalisée 5.11 Correction du fonctionnement en mi-saison 5.12 Température de "base de calcul des degrés-jours" 5.13 Cumuls des degrés-jours et cumuls des temps de marche

6) Mode Lecture p 9 7) Fonctionnement en Hors-gel p 9 8) Signalisation de défauts p 10

Caractéristiques techniques

• Alimentation 230V, ±10\%, 50 Hz
• Sauvegarde permanente des réglages Isolement classe II
• Consommation : 2 VA 1 sortie contact travail alimenté, 2A, 230V 1 entrée Heures Creuses (phase) 1 entrée Hors gel (phase)
• 1 entrée sonde extérieure, CTN 1000Ω à 25°C Dans le cas d'une utilisation en sonde commune, il est possible de raccorder 10 DELTA 125N sur une seule sonde extérieure. La précision d'affichage sur ces DELTA 125N est alors de +/- 1,5°C maxi. 1 entrée sonde limiteur, CTN 1000Ω à 25°C
• Interrupteur de sélection du mode d'utilisation : Lecture/Programmation
• Affichage digital :
• de la température extérieure,
• des paramètres de régulation...
• Configuration simple ou double pente, avec ou sans limiteur
• Configuration du type d'heures creuses
• Consigne jour et consigne nuit régibles de -10°C à +30°C Ecart jour et ecart nuit régibles de +4°C à +40°C
• Consigne limiteur régiable de +5°C à +45°C
• Base de temps régglable de 5 min. à 8 heures
• Température de stockage: -10°C à +70°C
• Température de fonctionnement: 0 à +40°C Boîtier modulaire : 3 modules, h = 53 mm
• Indice de protection: IP 30 Montage sur rail DIN

Installation

DELTA 125 N est monté en armoire électrique sur rail DIN.

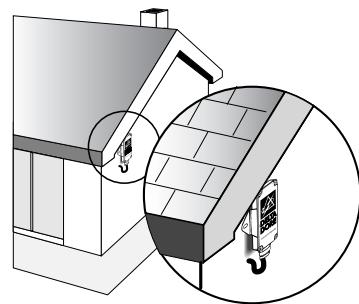

2.2 Sonde extérieure

La sonde extérieure doit être fixée par un ensemble vis/chévilles sur une paroi verticale.

Il est conseillé de la placer sur une paroi Nord ou Nord/Ouest, éloignée de sources de chaleur parasites (cheminée, sorties d'air du bâtiment, pont thermique,...)

2.3 Sonde limiteur

Un fourreau de type ICD, fermé à une extrémité, sera placé entre 2 spires des câbles chauffants. Il sera situé au centre de la surface chauffée et fixé sur le treillage métallique. Son autre extrémité sera raccordée à la DELTA 1125N dans le tableau électrique, si celle-ci se trouve à moins de 3,5m (longueur du câble de sonde), ou à une boîte de raccordement dans le cas contraire. La sonde de sol sera alors enfilée dans le fourreau jusqu'à bout.

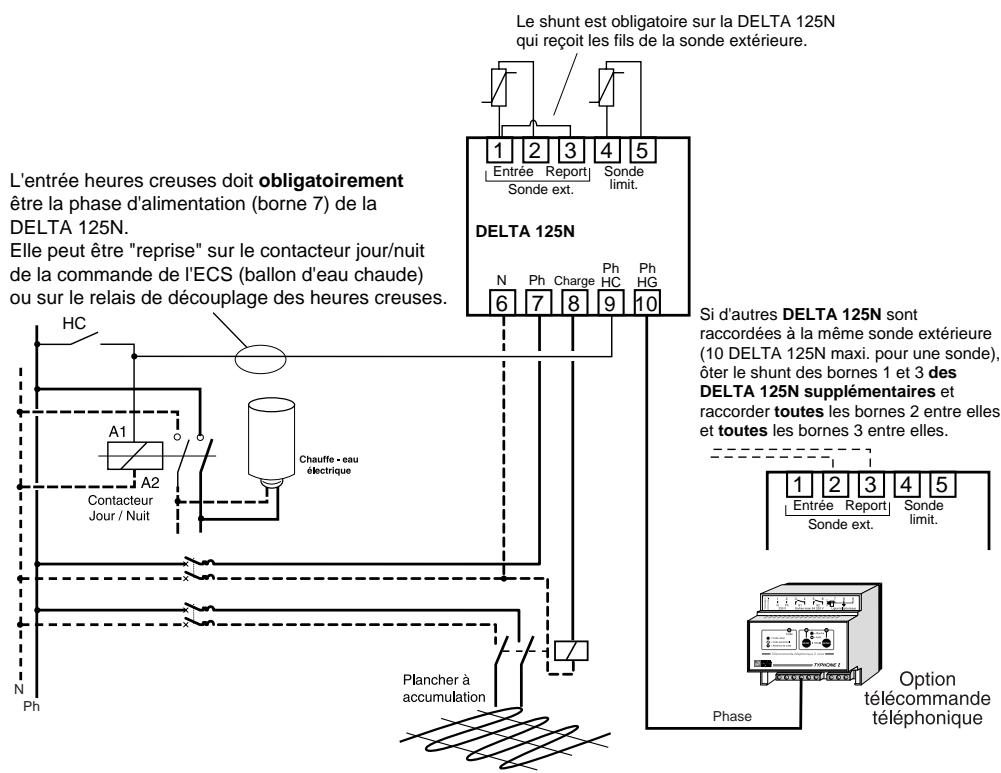

Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Dans le cas d'une installation triphasée, la phase Heures Creuses et la phase Hors Gel doivent être les mêmes que la phase d'alimentation.

Mise en service

À sa première mise sous tension, votre appareil fonctionne avec des valeurs par défaut (type d'heures creuses, consignes, écarts, base de temps...).

Le test de fonctionnement s'effectue avec ces valeurs par défaut.

4.1 Test du fonctionnement

Avant de mettre l'appareil sous tension, raccorder la résistance de 2,2k (fournie avec l'appareil) aux bornes 1 et 2.

Raccorder aussi la phase sur l'entrée heures creuses (borne 9).

Mettre l'interrupteur sur la position ON (mode programmation).

Puis, mettre l'appareil sous tension.

Appuyer sur la touche PROG / LECT jusqu'au menu F8, puis appuyer sur la touche Γ jusqu'à afficher tSt.

Mettez l'interrupteur sur la position OFF (mode Lecture).

L'appareil doit afficher une température extérieure d'environ 5,5°C.

En appuyant sur la touche PROG / LECT, vérifier que l'appareil affiche un pourcentage de marche de l'ordre de 65%.

La base de temps de test est d'environ 50 secondes, vérifier le temps d'allumage ou d'extinction du voyant : environ 30 sec. de marche, 20 sec. d'arrêt.

Après le test, stérer la résistance de 2,2 kΩ et rebrancher la sonde extérieure,

puis reportez-vous au mode de programmation (F8) et régalez la base de temps que vous souhaitez.

4.2 Consultation ou modification des réglages

Pour consulter les réglages de l'appareil, se reporter au mode Lecture (voir § 6).

Si ces valeurs ne correspondent pas à votre application, il est possible de les modifier.

Pour cela, se reporter au mode Programmation (voir § 5).

Menu	Description	Réglages	Valeur par défaut
F0	Simple pente	1	1
	Simple pentes Heures Creuses prolongées	2
	Double pente	3
F1	Pas de limiteur	--	--
	Consigne limiteur	+5°C à 45°C
F2	Consigne nuit	-10°C à +30°C	12°C
F3	Ecart nuit	+4°C à +40°C	10°C
F4	Consigne jour	-10°C à +30°C	2°C Uniquement en double pente
F5	Ecart jour	+4°C à +40°C	20°C
F6	Heures Creuses normales	1	1
	Heures Creuses méridiennes, 5 heures +3h	2
	Heures Creuses méridiennes, 6 heures +2h	3
	Heures Creuses méridiennes, 4 heures +2h + 2h	4
F7	Position du temps de marche calculé par rapport à la base de temps	1 = Début 2 = Milieu 3 = Fin	3
F8	Base de temps de test ou base de temps régiable	50 sec. 5 minutes (0.05) 15 minutes (0.15) 30 minutes (0.30) 1H, 2H, 4H, 7H, 8H, 14H	15 minutes
F9	Acquisition instantanée de la température extérieure	0	0 heures
	Période sur laquelle la moyenne glissante de la température extérieure est réalisée	1 h à 24 h
Fc	Pas de correction mi saison	0	0 Pas de correction
	Réglage paramètre mi saison	1 à 6
6b	Température de base servant pour le calcul des degrés-jour	-10°C à +30°C	Consigne nuit
60	Nombre de jour cumulés, servant pour le calcul des degrés-jour et du temps de marche	--------	0 jour
61	Cumul degrés-jour total (HC + HP)	--------	0°C
62	Cumul degrés-jour total pendant les HC	--------	0°C
63	Cumul degrés-jour total pendant les HP	--------	0°C
64	Cumul du temps de marche total (HC + HP)	--------	0 heures
65	Cumul du temps de marche pendant les HC	--------	0 heures
66	Cumul du temps de marche pendant les HP	--------	0 heures

5.1 Détérminer le type de régulation : F0

1: Simple pente 2: Simple pente avec heures creuses prolongées 3: Double pente

5.2 Consigne limiteur (+5^ à +45^): F1

Son rôle est de couper l'alimentation du plancher en cas de surchauffe du bâtiment. Si la sonde a été placée conformément aux spécifications d'installation (§ 2.3), la consigne peut être réglée sur 35°C. Cette valeur peut être ajustée selon que la sonde est placée près de la surface de la dalle (consigne faible) ou près du câble chauffant (consigne élevée). Fonctionnement sans limiteur (--)

5.3 Consignenuit (-10^ à +30^) : F2

C'est la température extérieure de nuit à partir de laquelle le chauffage de base est coupé.

Elle dépend du type de bâtiment et du lieu géographique.

On peut retenir à titre d'exemple :

• Consigne moyenne en haute montagne : 8°C
• Consigne moyenne en montagne: 10°C
• Consigne moyenne en plaine: 12°C
• Consigne moyenne près de la mer : 14°C

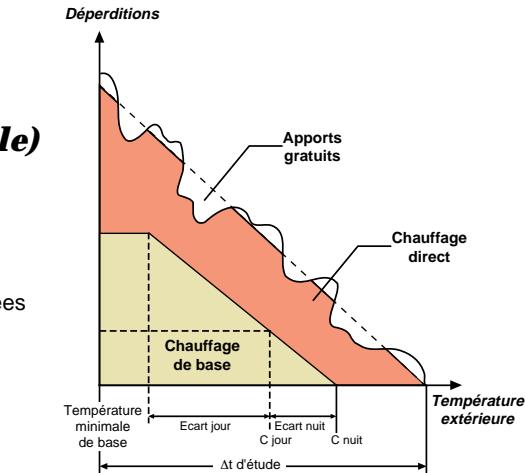

5.4 Ecart nuit (+4^ à +40^) : F3

C'est la différence entre la consigne nuit (fonctionnement à 0%) et la température extérieure à partir de laquelle l'accumulation est à 100%.

Écart nuit = 13 × t

PIB: Puissance installée en base (en Watts)

D: Déperditions (D = G x V x Δt, donné par l'étude thermique)

G: Coefficient de déperdition volumique en Watt/m³ °C

(donné par l'étude thermique du bateau).

V : Volume de la zone concernée par la base (en m³)

Δt : Δt de l'étude thermique

(température intérieure désirée - temperature minimale de base)

5.5 Consigne jour (-10^à +30^): F4

C'est la température extérieure de jour à partir de laquelle le chauffage de base est coupé.

Consigne jour = Consigne nuit - Écart nuit

5.6 Ecart jour (+4°c à +40°c) : F5

C'est la différence entre la consigne jour (fonctionnement à 0%) et la température extérieure à partir de laquelle l'accumulation est à 100%.

Écart jour = 2 × Écart nuit

5.7 Déterminer le type d'heures creuses du tarif souscrit : F6

1 : Heures creuses normales 2 : Heures creuses méridiennes, avec 5 heures creuses de nuit + 3 heures creuses de jour 3 : Heures creuses méridiennes, avec 6 heures creuses de nuit + 2 heures creuses de jour 4 : Heures creuses méridiennes, avec 4 heures creuses de nuit + 2 x 2 heures creuses de jour

5.8 Position du temps de marche calculé par rapport à la base de temps : F7

Permet, lorsque le temps de marche est inférieur à 100%, de positionner la mise en route du plancher en début, au milieu ou à la fin de la base de temps.

Exemple: Base de temps 8 heures et % calculé = 50%, soit 4 heures de fonctionnement

Temps de marche au début de la base de temps

Temps de marche au milieu de la base de temps

Temps de marche en fin de base de temps

5.9 La base de temps de régulation : F8

C'est le décalage entre 2 enclenchements (mise sous tension) du plancher à accumulation (voir réglages dans le tableau page centrale).

Exemple : Le temps de marche se situe en début de base de temps.

En heures creuses méridiennes, la base de temps est limitée à 2 heures maximum.

5.10 Période sur laquelle la moyenne glissante est effectuée : F9

Pour son calcul de régulation, DELTA 125N prend en compte la température extérieure mesurée. Celle-ci peut être instantanée ou moyennée.

La moyenne "glissante" s'effectue sur la dernière heure écoulée (1h), sur les 2 dernières heures écoulées (2h)... sur les 24 dernières heures écoulées (24h).

0 : Acquisition instantanée

1 à 24 heures : Période sur laquelle une moyenne glissante de la température extérieure est réalisée

5.11 Correction du fonctionnement en mi-saison : fc

La correction mi-saison permet d'adapter le fonctionnement de la DELTA 125N dans une période où les températures extérieures sont plus "douces" (Printemps ou automne) qu'en pleine saison de chauffe (hiver) sans modifier les réglages (consignes, écarts...).

À la mise en service, il n'y a pas de correction de mi-saison (paramètre=0).

En mi-saison, si la température souhaitée n'est pas satisfaisante, augmentez progressivement la valeur de ce paramètre (réglage de 1 à 6, par pas de 1).

Conseil : Le plancher est un système d'accumulation. Les modifications de réglage effectuées ne seront donc visibles qu'après 48h, 72h ou plus.

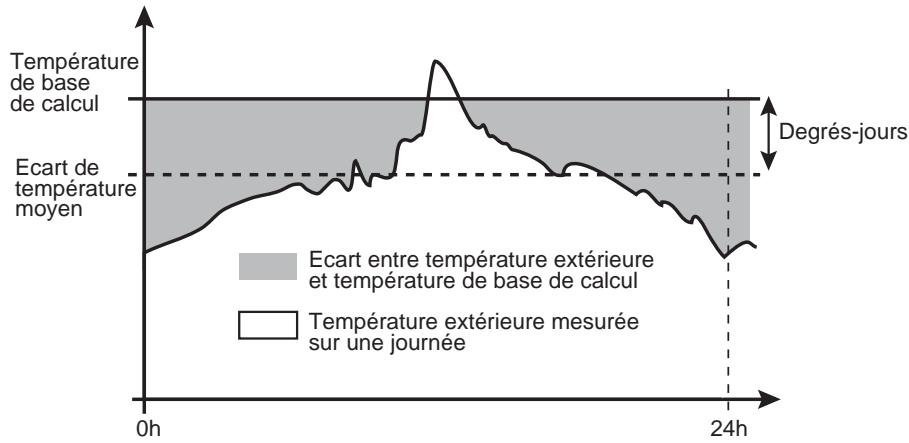

5.12 Température de "base de calcul des degrés-jour" : tb

À la mise en service, cette température est égale à la consigne nuit.

Cette valeur est réglable (voir tableau page centrale).

5.13 Cumuls des degrés-jour et cumuls des temps de marche : E0 à E6

Reportez-vous au tableau de la page centrale.

Ces cumuls peuvent être remis à zéro (voir § 6, Mode Lecture)

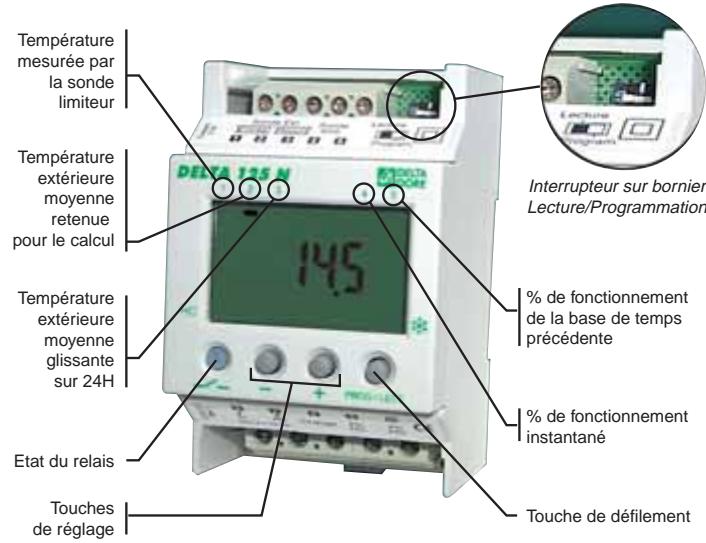

Mode lecture

L'interrupteur est sur la position OFF.

L'appareil affiche la température extérieure, PUIS :

Affichage du pourcentage de fonctionnement instantané

Affichage du pourcentage de fonctionnement calculé sur la base de temps précédente

Affichage de la température mesurée par la sonde du limiteur (si limiteur)

Affichage de la température moyenne retenue pour le calcul

Affichage de la température moyenne glissante sur 24h

Retour à l'affichage normal (température extérieure)

IMPORTANT : Pour consulter les paramètres de régulation à partir du mode Lecture, appuyez 1 fois sur la touche PROG / LECT puis appuyez autant de fois que nécessaire sur la touche .

Dans ce mode Lecture, les différents cumuls (paramètres E0 à E6) peuvent être remis à zéro.

Pour cela, sélectionnez le paramètre E0 puis maintenez appuyée ( 5sec.) la touche

Tous les paramètres E0 à E6 sont remis à zéro simultanément.

Fonctionnement en hors-gel

Lorsque l'entrée Hors gel est activée, le régulateur fonctionne sur une consigne fixe de 7°C et un écart égal à l'écart nuit (ou écart jour si le fonctionnement double pente est autorisé).
