C610CDN - Imprimante couleur laser OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante couleur laser
Technologie d'impression	LED (semblable au laser)
Résolution maximale	1200 x 1200 dpi
Vitesse d'impression (couleur et N/B)	26 pages par minute (ppm) en A4
Formats de papier supportés	A4, A5, B5, A6, Letter, Legal, Exécutif
Capacité du bac d'alimentation standard	250 feuilles (80 g/m²)
Capacité du bac multifonction (MF)	100 feuilles (80 g/m²)
Impression recto-verso automatique	Non (optionnel avec module duplex)
Connectivité	USB 2.0, Ethernet 10/100/1000, option Wi-Fi
Mémoire vive	256 Mo (extensible à 1024 Mo)
Affichage	Écran LCD 2 lignes
Consommation électrique (impression)	Environ 500 W
Consommation électrique (veille)	Environ 20 W
Tension d'alimentation	220-240 V, 50/60 Hz
Dimensions (L x P x H)	420 x 400 x 400 mm
Poids	24 kg
Cartouches toner	Cyan, Magenta, Jaune, Noir (séparées)
Autonomie des cartouches (pages)	Environ 2000 pages par couleur (selon couverture)
Cycle d'utilisation mensuel recommandé	Jusqu'à 50 000 pages
Option carte SD	Slot pour carte SD (stockage de polices, macros, etc.)

FOIRE AUX QUESTIONS - C610CDN OKI

Comment installer la carte SD optionnelle sur l’imprimante C610CDN ?

Avant toute manipulation, mettez l’imprimante hors tension et débranchez le câble secteur. Ouvrez le capot supérieur et le capot avant. Retirez le capot d’accès extérieur, puis dévissez la vis de verrouillage du capot d’accès intérieur. Insérez la carte SD (coin biseauté vers le bas) dans l’emplacement prévu. Replacez les capots et revissez. Rebranchez l’imprimante et mettez-la sous tension. Pour vérifier l’installation, imprimez la carte Configuration via le menu Imprimer infos.

Comment imprimer la liste des menus de configuration ?

Depuis l’écran d’accueil, appuyez sur le bouton Enter (Entrée). Utilisez la touche Menu bas pour sélectionner Imprimer infos puis appuyez sur Enter. Choisissez Configuration et validez avec Enter. L’imprimante imprime une page récapitulative. Pour quitter, appuyez sur On Line (En ligne).

Que faire si l’unité de fusion est chaude après une utilisation récente ?

L’unité de fusion peut atteindre des températures élevées. Ne touchez pas cette zone, signalée par une étiquette d’avertissement. Attendez qu’elle refroidisse avant d’intervenir à l’intérieur de l’imprimante.

Comment ouvrir le capot avant de l’imprimante ?

Pour ouvrir le capot avant, tirez le bac MF vers le bas à l’aide des parties creuses. Soulevez le loquet du capot avant et abaissez celui-ci complètement. Cette action permet d’accéder aux cartouches toner et au tambour.

Quels types de papier sont recommandés pour l’impression ?

L’imprimante accepte des papiers standards de 60 à 120 g/m² en A4, A5, Letter, etc. Utilisez du papier adapté aux imprimantes laser. Évitez le papier trop épais ou glacé, qui pourrait provoquer des bourrages.

Comment remplacer une cartouche de toner sur le C610CDN ?

Ouvrez le capot avant. Tirez sur la cartouche usagée pour la retirer. Sortez la nouvelle cartouche de son emballage, secouez-la doucement pour répartir le toner. Insérez-la dans le logement correspondant (Cyan, Magenta, Jaune ou Noir). Refermez le capot avant. L’imprimante reconnaît automatiquement la nouvelle cartouche.

Comment résoudre un bourrage papier ?

Ouvrez le capot supérieur et le capot avant. Retirez délicatement le papier coincé en tirant dans le sens du cheminement. Vérifiez les rouleaux d’alimentation. Refermez les capots. Si le bourrage persiste, consultez la notice pour les zones exactes. Utilisez toujours du papier non froissé.

Comment connecter l’imprimante au réseau Ethernet ?

Branchez un câble RJ45 entre le port Ethernet de l’imprimante et votre switch/routeur. L’adresse IP peut être attribuée automatiquement via DHCP. Pour une configuration manuelle, accédez au menu Réseau depuis l’écran de l’imprimante. Installez le pilote sur votre ordinateur en mode réseau.

Comment effectuer une impression recto-verso (duplex) ?

Le modèle standard ne dispose pas du duplex automatique intégré. Pour imprimer en recto-verso, vous devez installer l’option module duplex (vendue séparément). Une fois installé, sélectionnez l’impression recto-verso dans les paramètres du pilote d’impression.

Comment nettoyer l’intérieur de l’imprimante ?

Débranchez l’imprimante et attendez qu’elle refroidisse. Ouvrez les capots. Utilisez un chiffon doux non pelucheux pour essuyer les poussières de toner à l’intérieur. Ne touchez pas les tambours. Vous pouvez passer un aspirateur doux. Refermez les capots et rebranchez.

MODE D'EMPLOI C610CDN OKI

Installation de la Carte SD

La carte SD optionnelle permet d'assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l'impression des documents en attente ou bien à effectuer un tirage d'épreuve de ces derniers.

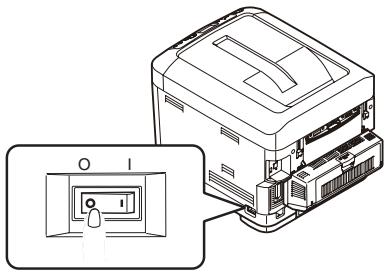

1. Mettez l'imprimante hors tension et débranchez le cable secteur.

1. Appuyez sur le bouton d'ouverture, puis ouvre le capot complètement.

AVERTISSEMENT!

Si I'imprimante a eté mise sous tension récemment, l'unité de fusion sera très chaude. Une étiquette est apposée clairément sur cette partie. Ne pas toucher.

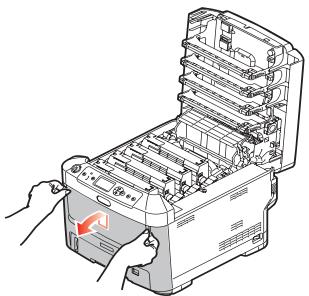

1. Tirez le bac MF vers le bas à l'aide des parties creuses. Soulevez le loquet du capot avant et abaissez le capot avant.

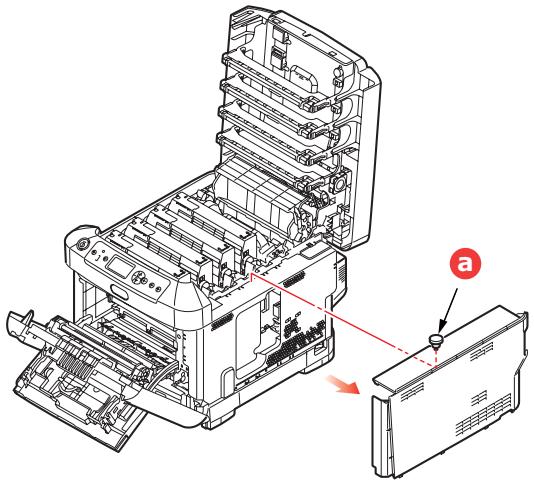

1. Déserrez la vis de fixation (a) du capot létral droit. Soulevez légèrement le bord du capot létral et dégazez le capot de l'imprimante en haut. Soulevez légèrement le capot pour le detacher de l'imprimante. Mettez-le de côté, dans un endroit sur.

1. Remarquez que la carte SD presente un coin biseauté.

1. Repoussez doucement la carte SD dans l'emplacement, comme illustré.

1. Repérez les clips de fixation au bas du capot lésral dans leur trou rectangulaire, vers le bas de l'imprimante.

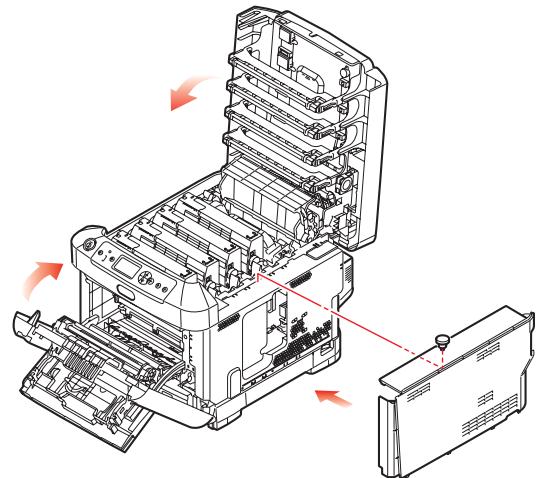

2. Fermez le dessus du capot latorial sur l'imprimante et reposez la vis de fixation déserrée à l'étape 4.

1. Fermez le capot avant et le capot supérieur en appuyant bien de chaque côté pour le verrouiller.

2. Rebranche le cable secteur et mettez l'imprimante sous tension.

3. Lorsque l'imprimante est prete, imprimez les menus de la façon suivante:

(a) Appuyez sur le bouton Enter (Entrée).
(b) Appuyez sur le bouton Menu bas, puis sur le bouton Enter (Entrée) pour selectionner le menu Imprimer_infos.
(c) Sélectionnez Configuration avec le bouton Enter (Entrée).
(d) Appuyez sur le bouton Enter (Entrée) une autre fois pour executer le menu Configuration.
(e) Une fois la carte Configuration imprimée, appuyez sur On Line (En ligne) pour quitter l'arbre de menus.

1. Examinez la première page des menus. Cette liste doit indiquer si la carte SD est installée.

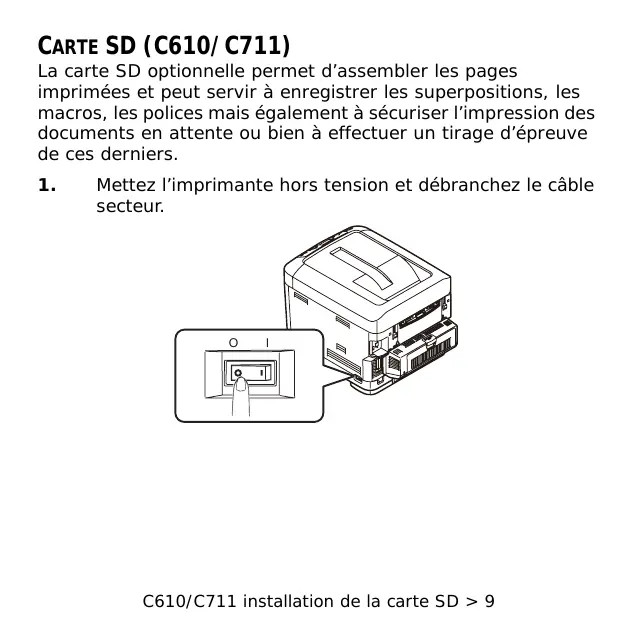

TARJETA SD (C610/C711)

La carte SD optionnelle permet d'assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l'impression des documents en attente ou bien à effectuer un tirage d'épreuve de ces derniers.

1. Mettez l'imprimante hors tension et débranchez le cable secteur.

1. Retirez le capot d'accès extérieur et mettez-le de côté, dans un endroit sur.

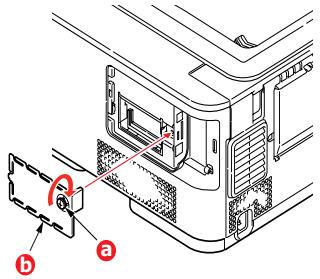

1. Tournez la vis de verrouillage (a) dans le sens inverse des aiguilles d'une montre et retirez le capot d'accès interieur (b). Mettez-le de côté, dans un endroit sur.

1. Remarquez que la carte SD presente un coin biseauté.

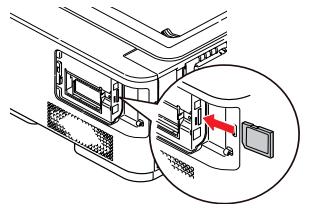

1. Repoussez doucement la carte SD dans l'emplacement, comme illustré.

1. Replacez le capot d'accès interieur (b) et tournez la vis de verrouillage (a) dans le sens des aiguilles d'une montre pour le placer correctement.

1. Replacez le couvercle d'accès et verrouillez-le.

1. Rebranche le cable secteur et mettez l'imprimante sous tension.

2. Lorsque l'imprimante est prete, imprimez les menus de la façon suivante :

(a) Appuyez sur le bouton OK.
(b) Appuyez sur le bouton Menu down (Menu bas), puis sur le bouton OK (OK) pour selectionner le INFORMATION MENU (MENU INFORMATION).
(c) Appuyez sur le bouton OK (OK) pour sélectionnner PRINT MENU MAP (IMPRIMER MENUS).
(d) Appuyez de nouveau sur le bouton OK (OK) pour confirmer l'exécution.
(e) Une fois la carte Configuration imprimée, appuyez sur ON LINE (EN LIGNE) pour quitter l'arbre de menus.

1. Examinez la première page des menus.

La configuration actuelle de l'imprimante se trouve vers le haut de la page, entre les deux lignes horizontales. Cette liste doit indiquer si la carte SD est installee.
