C610CDN - Impresora láser a color OKI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Impresora láser color
Tecnología de impresión	LED (similar al láser)
Resolución máxima	1200 x 1200 ppp
Velocidad de impresión (color y BN)	26 páginas por minuto (ppm) en A4
Formatos de papel compatibles	A4, A5, B5, A6, Carta, Legal, Ejecutivo
Capacidad de la bandeja de alimentación estándar	250 hojas (80 g/m²)
Capacidad de la bandeja multifunción (MF)	100 hojas (80 g/m²)
Impresión dúplex automática	No (opcional con módulo dúplex)
Conectividad	USB 2.0, Ethernet 10/100/1000, opción Wi-Fi
Memoria RAM	256 MB (ampliable a 1024 MB)
Pantalla	Pantalla LCD de 2 líneas
Consumo eléctrico (impresión)	Aproximadamente 500 W
Consumo eléctrico (espera)	Aproximadamente 20 W
Tensión de alimentación	220-240 V, 50/60 Hz
Dimensiones (An x Pr x Al)	420 x 400 x 400 mm
Peso	24 kg
Cartuchos de tóner	Cian, Magenta, Amarillo, Negro (separados)
Autonomía de los cartuchos (páginas)	Aproximadamente 2000 páginas por color (según cobertura)
Ciclo de uso mensual recomendado	Hasta 50 000 páginas
Opción tarjeta SD	Ranura para tarjeta SD (almacenamiento de fuentes, macros, etc.)

Preguntas frecuentes - C610CDN OKI

¿Cómo instalar la tarjeta SD opcional en la impresora C610CDN?

Antes de cualquier manipulación, apague la impresora y desconecte el cable de alimentación. Abra la cubierta superior y la cubierta frontal. Retire la cubierta de acceso exterior, luego desatornille el tornillo de bloqueo de la cubierta de acceso interior. Inserte la tarjeta SD (esquina biselada hacia abajo) en la ranura prevista. Vuelva a colocar las cubiertas y atornille. Vuelva a conectar la impresora y enciéndala. Para verificar la instalación, imprima la hoja de configuración desde el menú Imprimir información.

¿Cómo imprimir la lista de menús de configuración?

Desde la pantalla de inicio, presione el botón Enter (Intro). Use la tecla Menú abajo para seleccionar Imprimir información y luego presione Enter. Elija Configuración y confirme con Enter. La impresora imprime una página resumen. Para salir, presione On Line (En línea).

¿Qué hacer si la unidad de fusión está caliente después de un uso reciente?

La unidad de fusión puede alcanzar altas temperaturas. No toque esta zona, señalada con una etiqueta de advertencia. Espere a que se enfríe antes de intervenir en el interior de la impresora.

¿Cómo abrir la cubierta frontal de la impresora?

Para abrir la cubierta frontal, tire de la bandeja MF hacia abajo usando las partes huecas. Levante el pestillo de la cubierta frontal y bájela completamente. Esta acción permite acceder a los cartuchos de tóner y al tambor.

¿Qué tipos de papel se recomiendan para la impresión?

La impresora acepta papeles estándar de 60 a 120 g/m² en A4, A5, Carta, etc. Use papel adecuado para impresoras láser. Evite el papel demasiado grueso o satinado, que podría causar atascos.

¿Cómo reemplazar un cartucho de tóner en la C610CDN?

Abra la cubierta frontal. Tire del cartucho usado para retirarlo. Saque el nuevo cartucho de su embalaje, agítelo suavemente para distribuir el tóner. Insértelo en el compartimiento correspondiente (Cian, Magenta, Amarillo o Negro). Cierre la cubierta frontal. La impresora reconoce automáticamente el nuevo cartucho.

¿Cómo resolver un atasco de papel?

Abra la cubierta superior y la cubierta frontal. Retire con cuidado el papel atascado tirando en la dirección del recorrido. Verifique los rodillos de alimentación. Cierre las cubiertas. Si el atasco persiste, consulte el manual para las zonas exactas. Use siempre papel sin arrugas.

¿Cómo conectar la impresora a la red Ethernet?

Conecte un cable RJ45 entre el puerto Ethernet de la impresora y su switch/router. La dirección IP se puede asignar automáticamente mediante DHCP. Para una configuración manual, acceda al menú Red desde la pantalla de la impresora. Instale el controlador en su computadora en modo red.

¿Cómo realizar una impresión a doble cara (dúplex)?

El modelo estándar no tiene dúplex automático integrado. Para imprimir a doble cara, debe instalar la opción de módulo dúplex (vendida por separado). Una vez instalado, seleccione la impresión a doble cara en la configuración del controlador de impresión.

¿Cómo limpiar el interior de la impresora?

Desconecte la impresora y espere a que se enfríe. Abra las cubiertas. Use un paño suave que no suelte pelusa para limpiar el polvo de tóner del interior. No toque los tambores. Puede pasar una aspiradora suave. Cierre las cubiertas y vuelva a conectar.

MANUAL DE USUARIO C610CDN OKI

Instalación de la Tarjeta del SD

La tarjeta SD optional permite intercalar las páginases impresas y se pueda usar para almacenar plantillas, macros,+fuentes y documents confidenciales o de prueba a la espera de imprintarse.

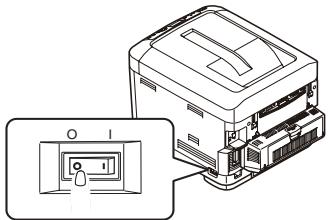

1. Apague la impresora y desconecte el cable de alimentacion de CA.

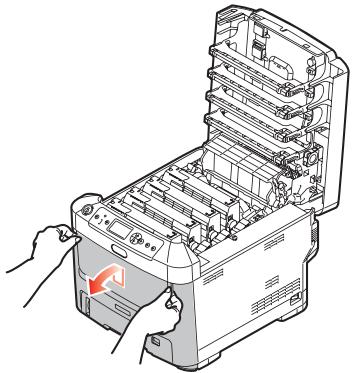

1. Presione el actionamento de la cubierta y abra Completely la cubierta superior.

ADVERTENCIA:

Si ha encendido recientemente la impersona, el fusor está caliente.Esta zona está claramente marcada.No la toque.

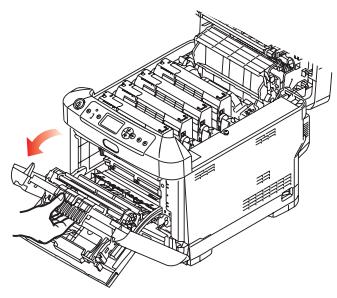

1. Abra la bandeja multiuso mediante las cavidades. Levante la palanca de liberacion de la cubierta frontal y bajo dicha cubierta.

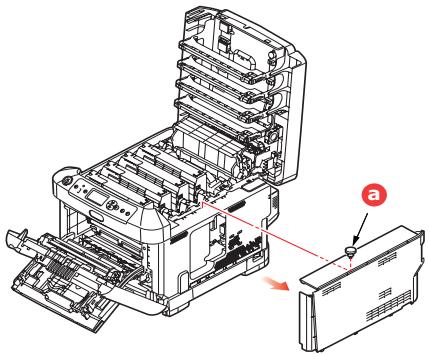

1. Afloje el tornillo (a) que susjeta la cubierta en el lado derecho. Levante ligeramente el borde de la cubierta lateral y separela de la impresora por la parte superior.

Levante ligeramente la cubierta paraSeparateda de la impersonora. Colóquela con cuidado a un lado.

1. Tenga en cuenta que la tarjeta SD cuenta con una españina biselada.

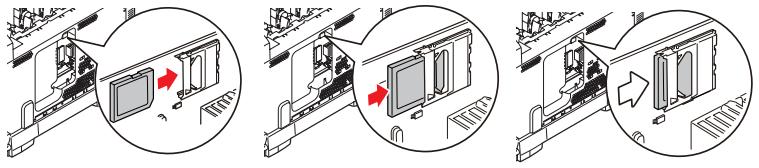

1. Introduzca suavamente la tarjeta SD en la ranura como se muestra.

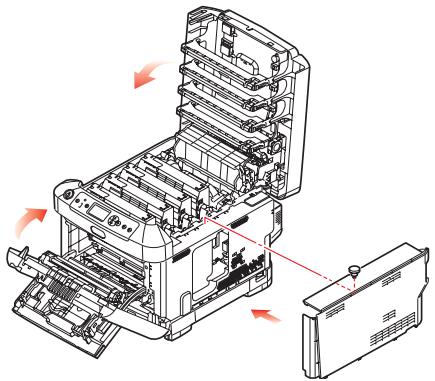

1. Localice los clips de sujeción en la parte inferior de la cubierta lateral e introduzcalos en los orificios rectangulares situados cerca de la parte inferior de la impresora.

2. Empujé la parte superior de la cubierta lateral hacía la impersonora y vuelva a colocar el tornillo de seguridad que aflojó en el paso 4.

1. Cierre la cubierta frontal y después la cubierta superior, presionandofirmamentehacia abajo en ambos lados para cerrarla bien.

2. Vuelva a conectar el cable de alimentacion de CA y encienda la impresora.

3. Cuando la impresora está lista, imprima un mapa de nombres como se indica a continua:

(a) Pulse el botón Enter.
(b) Pulse el botón de Menu de flecha hacía abajo y, a continuación, pulse el botón Enter (Entra) para selección ar menú Información de impr.
(c) Selección Configuración con el botón Enter (Entra).
(d) Pulse el botón Enter una vez más para executar el menu Configuración.

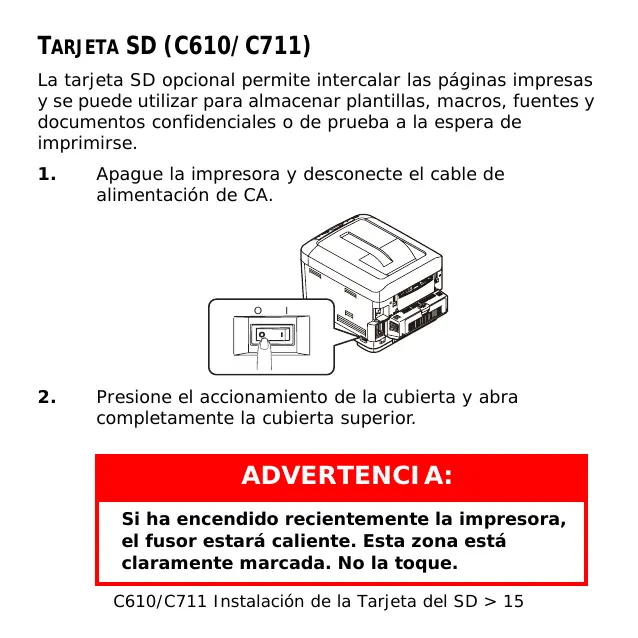

CARTAO SD (C610/C711)

TARJETA SD (sólo C530)

La tarjeta SD optional permite intercalar las páginases impresas y se pueda usar para almacenar plantillas, macros,+fuentes y documents confidenciales o de prueba a la espera de imprintarse.

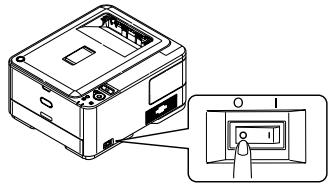

1. Apague la impresora y desconecte el cable de alimentacion de CA.

1. Retire la cubierta de acceso exterior y colóquela con cuidado a un lado.

C330/C530 Instalación de la Tarjeta del SD > 38

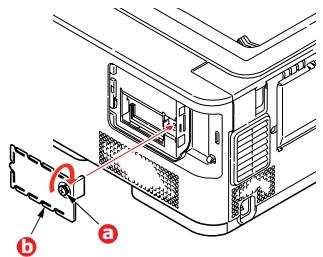

1. Gire el tornillo de bloqueo (a) en sentido contrario a las agujas del reloj y retire la cubierta de acceso interior (b). Colóquela con cuidado a un lado.

1. Tenga en cuenta que la tarjeta SD cuenta con una españina biselada.

1. Introduzca suavamente la tarjeta SD en la ranura como se muestra.

1. Sustituya la cubierta de acceso interior (b) y gire el tornillo de bloqueo (a) en el sentido de las agujas del reloj para asegurar el cierre.

1. Sustituya la cubierta de acceso y ciérrela bien.

1. Vuelva a conectar el cable de alimentacion de CA y encienda la impresora.

2. Cuando la impresora está lista, imprima un mapa de nombres como se indica a continua:

(a) Presione el botón OK (Iniciar).
(b) Pulse el botón de menu de flecha hacía abajo y, a continuación, el botón OK (ACEPTAR) para selección ar menú INFORMATION MENU (Menu informativo).
(c) Pulse el botón OK (ACEPTAR) para seleccionar PRINT MENU MAP (Imprimir menu).
(d) Pulse el botón OK (ACEPTAR) una vez más para executar la acción.
(e) Cuando se imprima el mapa de Configuración, pulse ON LINE (En linea) para salir del sistemas de menus.

1. Examine la primera página del mapa de menus.

Cerca de la parte superior de la párgina, entre las dos linéasizontales, verá la configuración actual de la impresora. Ahora se debe indicar que la tarjeta SD está instalada.

CARTAO SD (SOMENTE C530)
