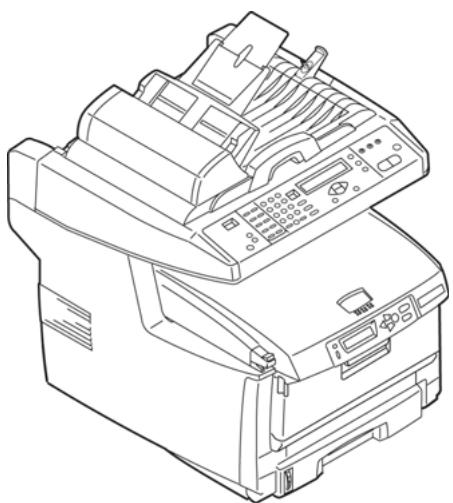

C5550NMFP - Imprimante multifonction OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction couleur
Marque	OKI
Modèle	C5550NMFP
Fonctions principales	Copie, numérisation, télécopie, impression
Technologie d'impression	LED couleur
Formats de papier pris en charge	A4, A5, A6, B5, Letter, Legal 14/13.5/13, Executive, C5, DL, COM-9, COM-10, Monarch, formats personnalisés (64x148 mm à 216x356 mm)
Capacité du bac 1 (standard)	150 feuilles (75 g/m²)
Capacité du bac MF (multifonction)	50 feuilles, 10 enveloppes, 50 transparents, étiquettes (pile max 1 cm), papier bannière (1 feuille)

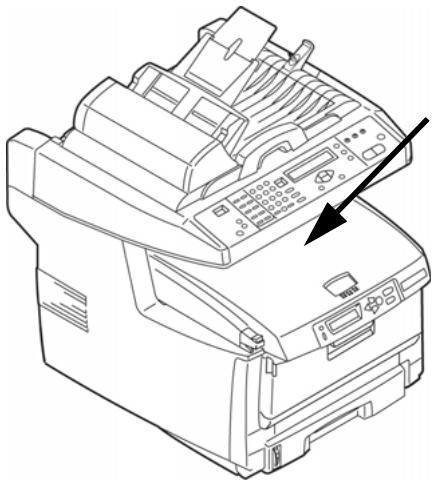

Bac de sortie supérieur	250 feuilles (face vers le bas)
Bac de sortie arrière	100 feuilles (face vers le haut)
Impression recto verso (duplex)	Optionnelle (unité duplex OKI 43347501)
Résolution de numérisation	Jusqu'à 600 ppp
Résolution de télécopie	Standard, Fine, ExtraFine, Photo
Cartouches de toner	Noir (43324420/43381720), Cyan (43324419/43381719), Magenta (43324418/43381718), Jaune (43324417/43381717)
Consommables	Cartouche de toner, tambour d'impression (séparé)
Chargeur automatique de documents (ADF)	50 feuilles (75 g/m²), formats A4 à Legal, grammage 60-120 g/m²
Types de supports	Papier, enveloppes, étiquettes, transparents, bannière, cartonné
Entretien courant	Nettoyage des galets et coussinet du CAD, nettoyage de la vitre du scanner, remplacement du tampon du CAD
Sécurité	Ne pas toucher l'unité de fusion (chaude), ne pas toucher la surface verte du tambour d'impression
Pièces détachées disponibles	Cartouches de toner, tambours d'impression, tampon du CAD

FOIRE AUX QUESTIONS - C5550NMFP OKI

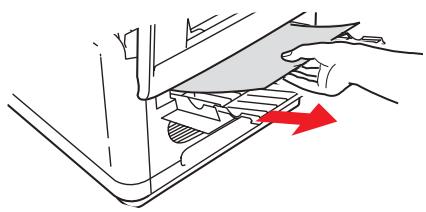

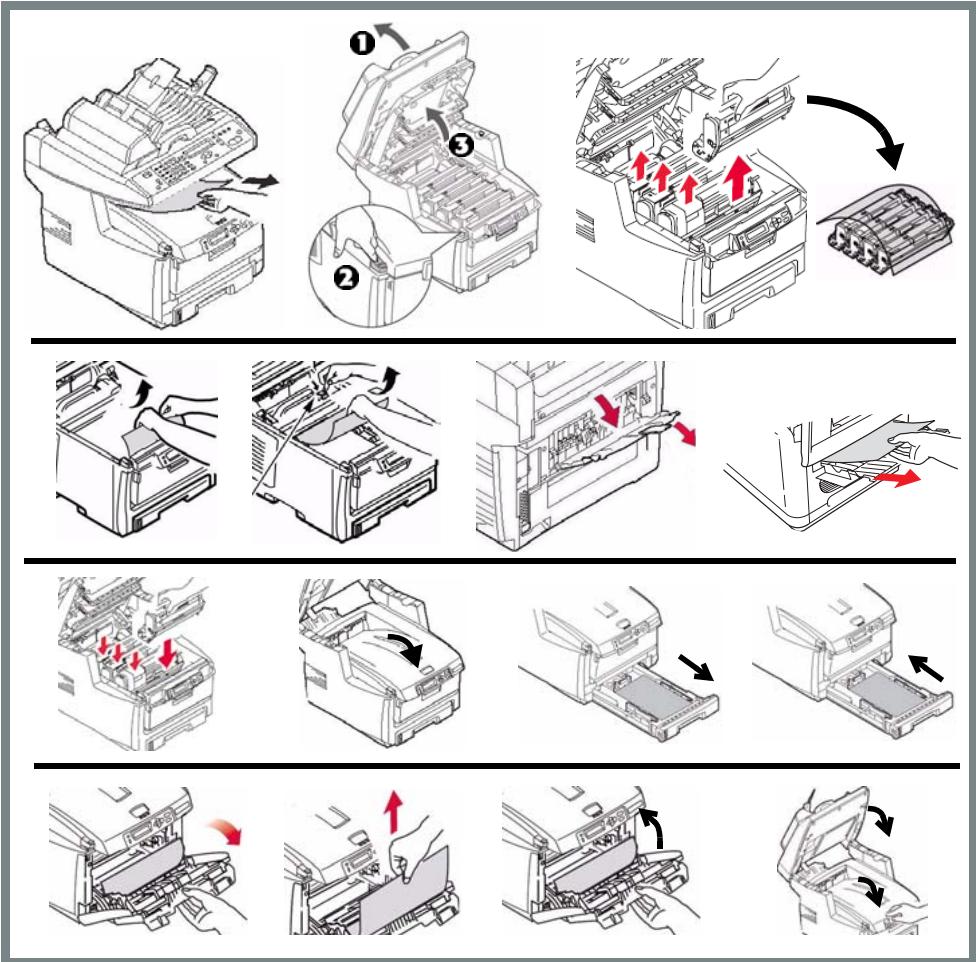

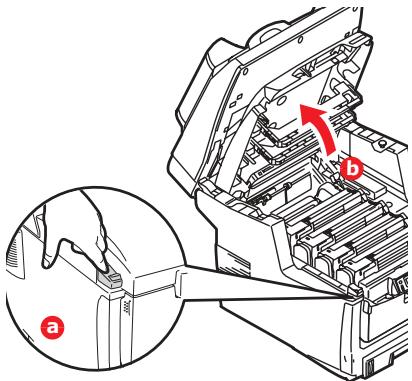

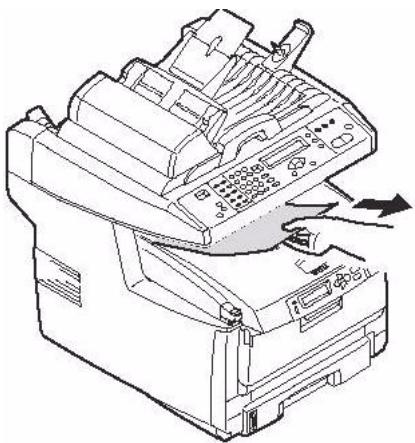

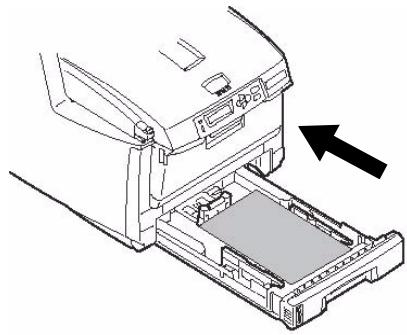

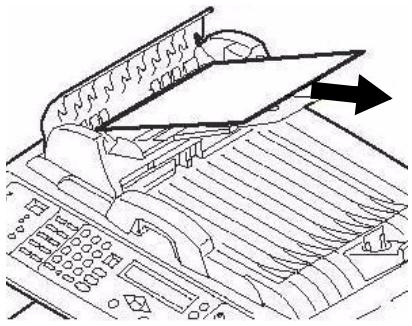

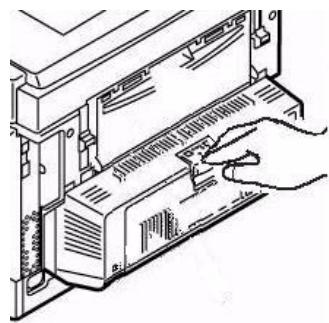

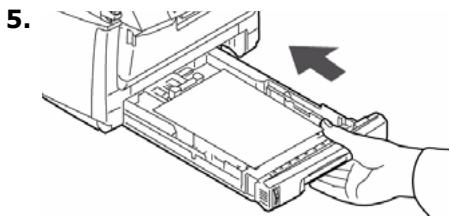

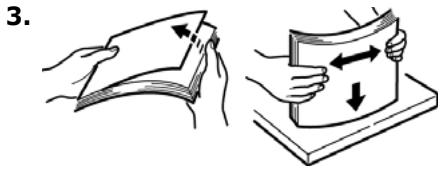

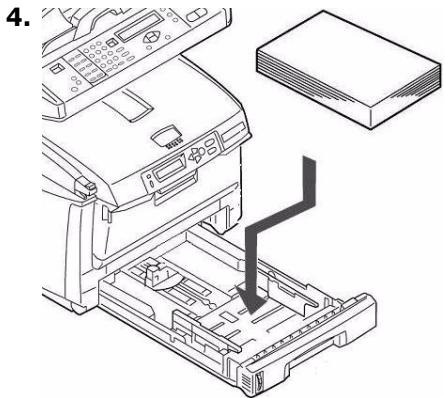

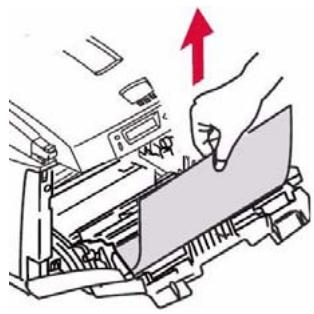

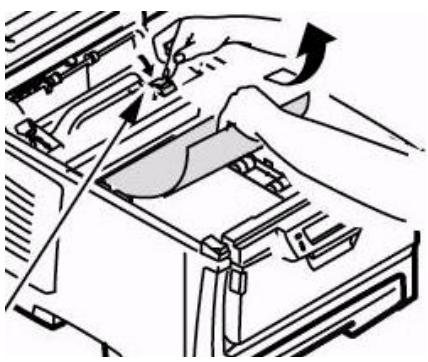

Comment débourrer un bourrage papier dans l'imprimante ?

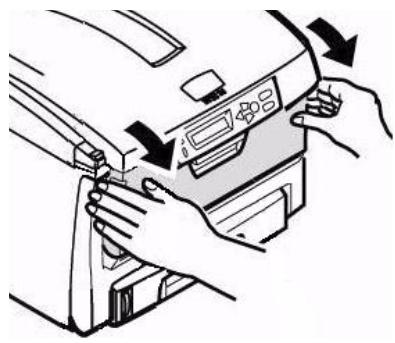

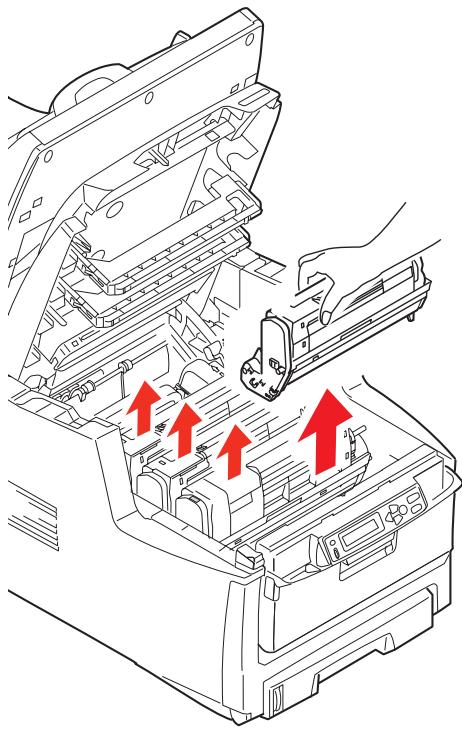

Ouvrez le capot avant et supérieur. Retirez les tambours d'image/cartouches de toner et placez-les à l'abri de la lumière. Retirez délicatement la feuille coincée. Si elle est dans l'unité de fusion, abaissez le levier de pression avant de la retirer. Refermez les capots et réinstallez les tambours dans l'ordre correct (Cyan, Magenta, Jaune, Noir).

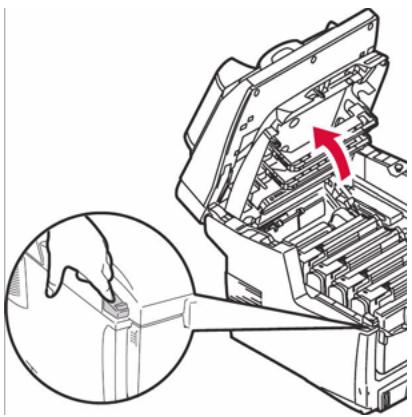

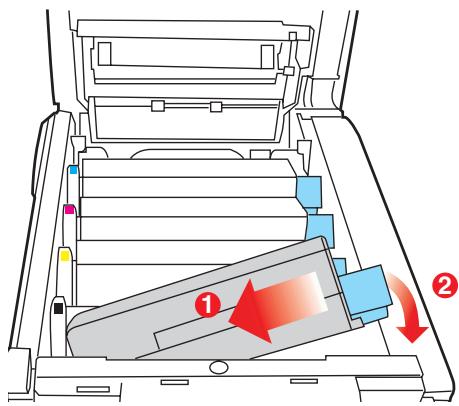

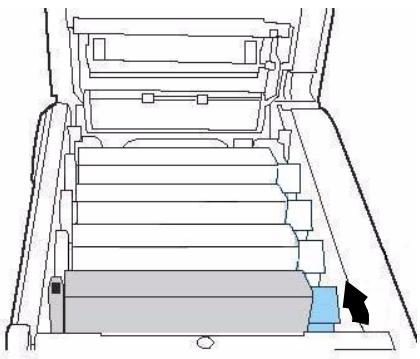

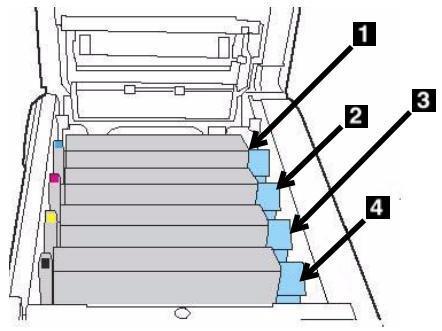

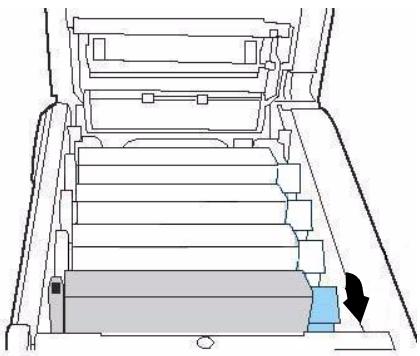

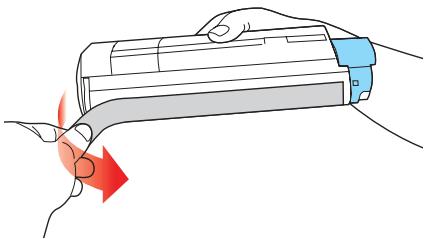

Comment remplacer une cartouche de toner ?

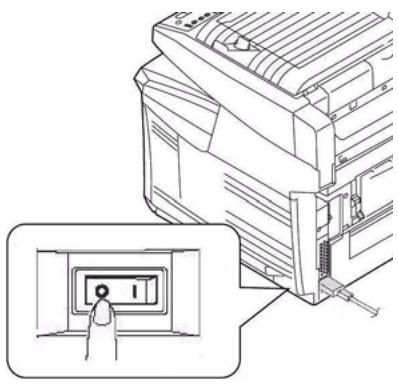

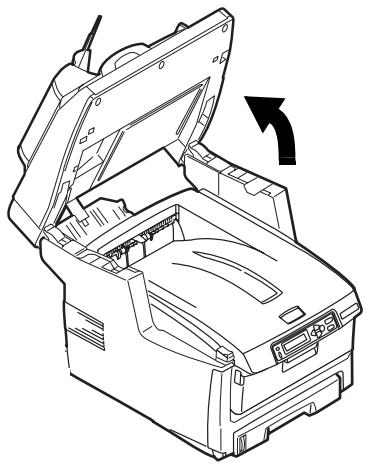

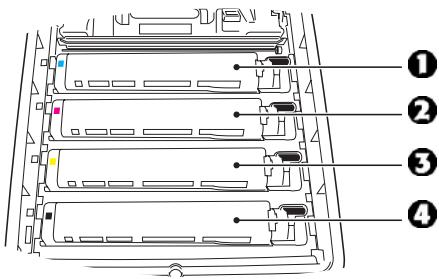

Éteignez l'imprimante. Ouvrez le capot supérieur. Tirez le levier coloré vers l'avant pour fermer la cartouche usagée, puis retirez-la. Déballez la nouvelle cartouche, secouez-la, retirez le ruban adhésif et insérez-la dans le tambour. Poussez le levier de blocage vers l'arrière jusqu'à l'arrêt. Fermez le capot.

Comment numériser un document vers une adresse e-mail ?

Placez le document dans l'ADF ou sur la vitre. Appuyez sur SEND. Saisissez l'adresse e-mail via le clavier ou le carnet d'adresses. Ajoutez un objet et des options supplémentaires si nécessaire. Appuyez sur MONO ou COLOR pour lancer la numérisation.

Comment envoyer une télécopie différée ?

Chargez le document. Appuyez sur FAX et composez le numéro. Appuyez sur ADDITIONAL SETTINGS, puis utilisez la flèche bas pour sélectionner Delayed Send. Entrez la date et l'heure souhaitées, appuyez sur OK. Revenez à l'écran de fax et appuyez sur MONO.

Comment activer l'impression recto verso (duplex) ?

L'unité duplex doit être installée. Dans le pilote d'impression, sous l'onglet Layout (émulation PostScript) ou Setup (PCL), sélectionnez Print on Both Sides et choisissez Long Edge ou Short Edge. Le grammage du papier doit être entre 75 et 105 g/m².

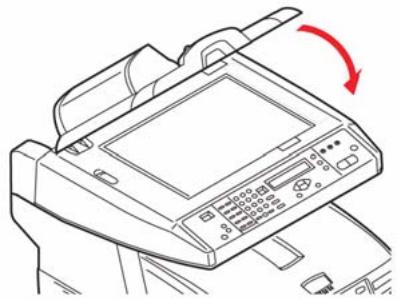

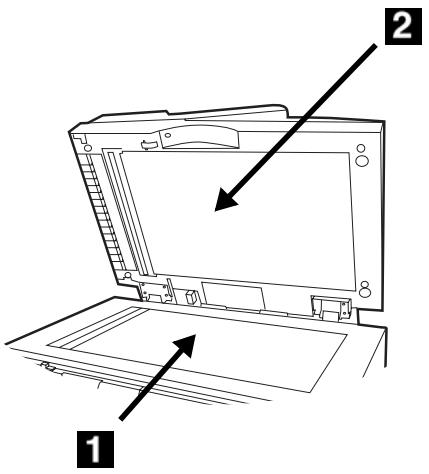

Comment nettoyer la vitre du scanner ?

Ouvrez le capot du scanner. Humectez un chiffon doux et non pelucheux avec de l'alcool isopropylique à 95 %. Essuyez délicatement la vitre et la surface blanche sous le capot. Fermez le capot.

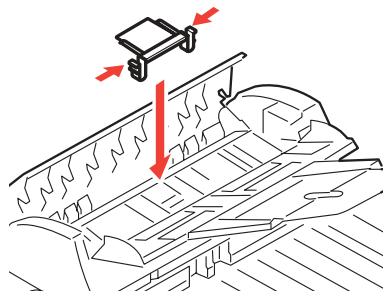

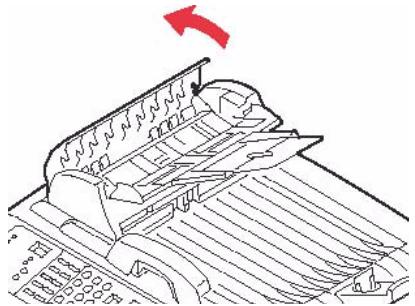

Comment remplacer le tampon du chargeur automatique de documents (CAD) ?

Ouvrez le capot de l'ADF. Appuyez vers l'intérieur sur les languettes blanches de chaque côté du tampon usagé et retirez-le. Insérez le nouveau tampon en appuyant jusqu'à enclenchement. Fermez le capot. Le tampon de rechange se trouve derrière un capot à l'arrière de l'appareil.

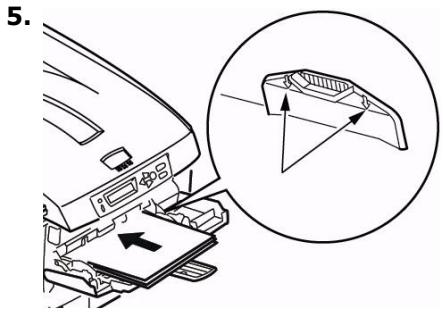

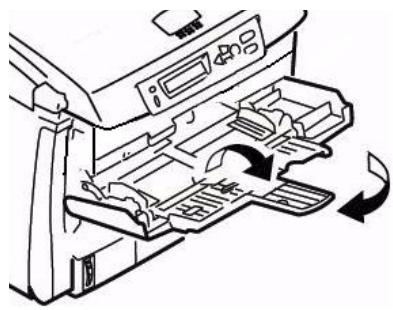

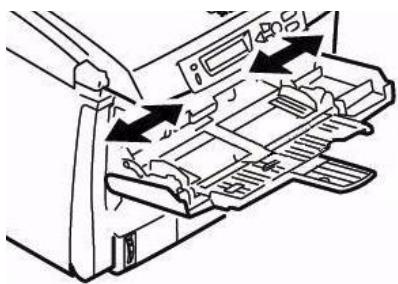

Comment charger des enveloppes dans le bac MF ?

Ouvrez le bac MF et réglez les guides. Chargez les enveloppes face imprimée vers le haut, bord supérieur vers la gauche et côté couvert dans l'imprimante. Utilisez la sortie arrière (bac de sortie arrière) pour éviter les bourrages.

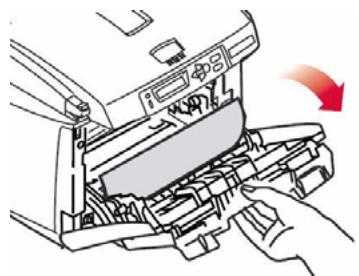

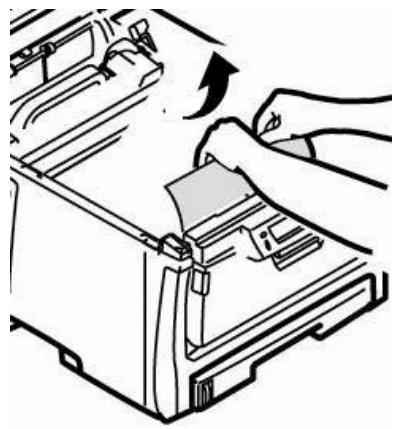

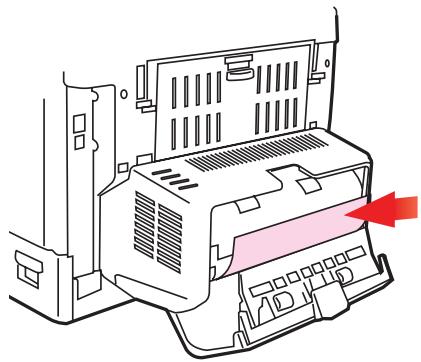

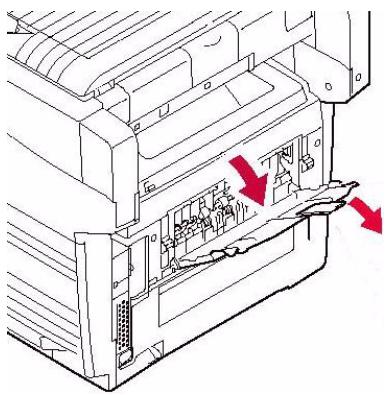

Que faire si le message 'Bourrage papier' persiste après avoir retiré le papier ?

Il peut rester d'autres feuilles. Vérifiez tous les capots (avant, supérieur, duplex) et retirez les morceaux. Ouvrez et refermez chaque capot. Si le message persiste, vérifiez le bac à papier et le chemin d'alimentation. Consultez le Guide de l'utilisateur en ligne pour les emplacements spécifiques.

Comment imprimer la liste des menus (MenuMap) ?

Sur le panneau de commande de l'imprimante, appuyez sur ENTER. INFORMATION MENU s'affiche. Appuyez à nouveau sur ENTER. PRINT MENU MAP EXECUTE s'affiche. Appuyez sur ENTER pour imprimer la liste.

MODE D'EMPLOI C5550NMFP OKI

Généralités 44

Éléments de base du panneau de commande 45

Panneau de commande du scanneur 46

Panneau de commande de l'imprimante. 49

Chargement de documents pour le scannage. 50

Photocopie. 51

Scannage 52

Télécopie. 54

Dégagement des bourages. 59

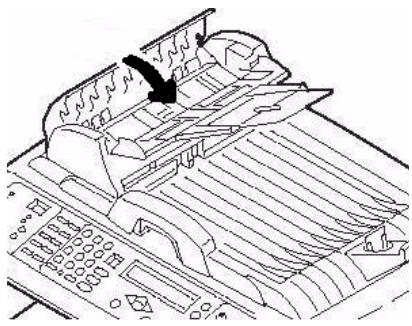

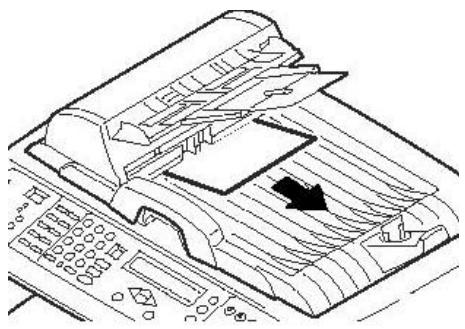

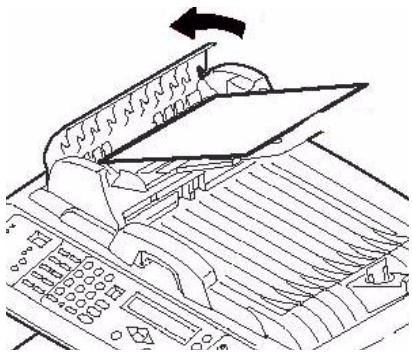

Bourrage du scanner. 59

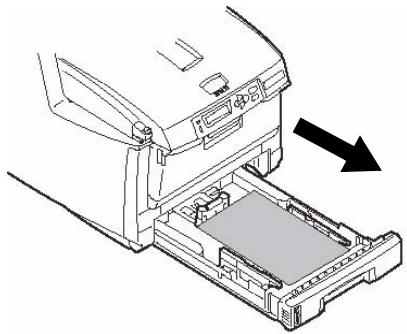

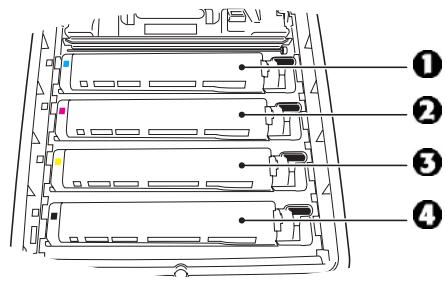

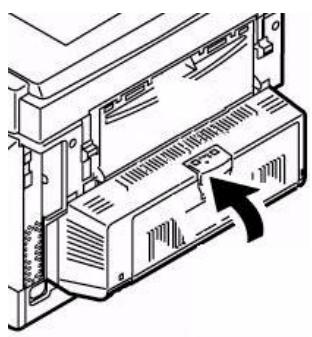

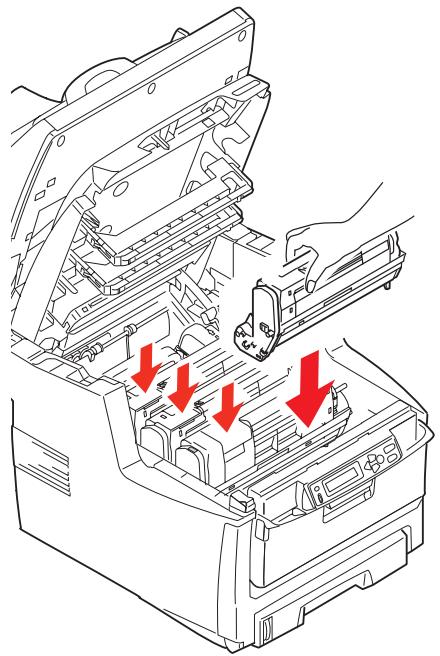

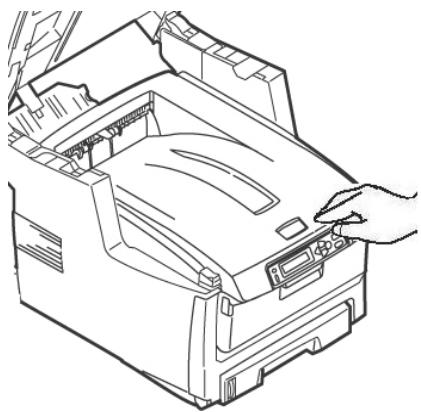

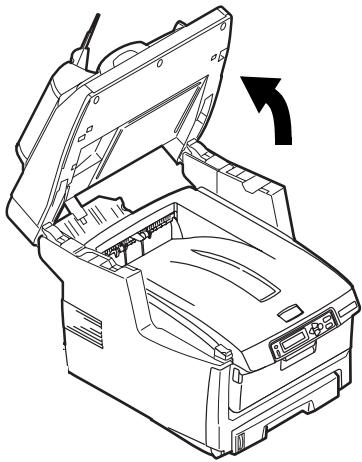

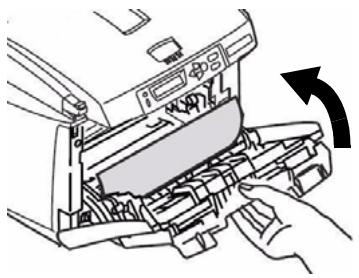

Bourrages dans l'imprimante. 60

Maintenance 71

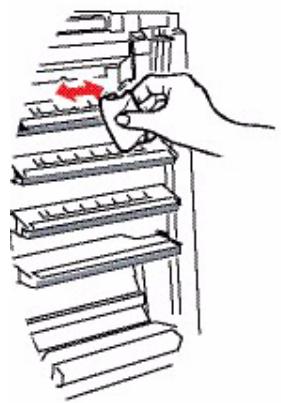

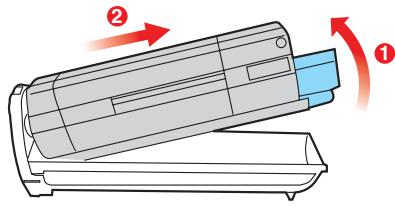

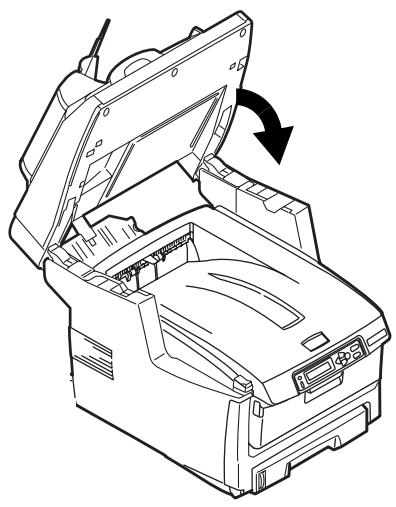

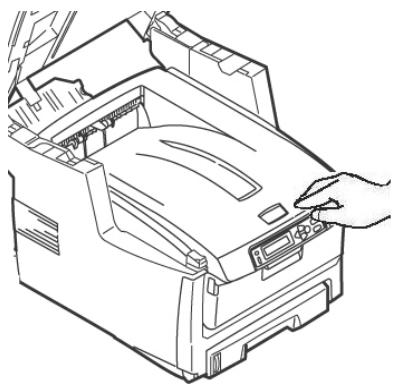

Remplacement de la cartouche de toner 71

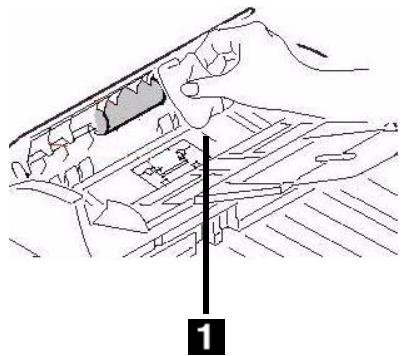

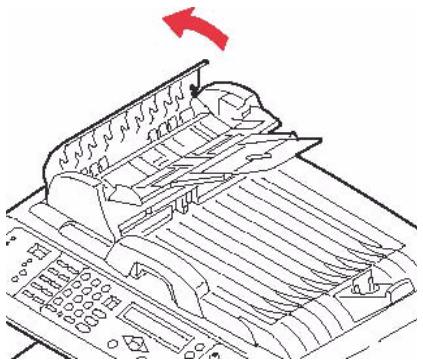

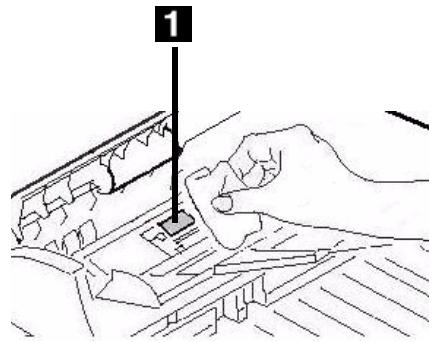

Nettoyage des galets et du coussinet du CAD 75

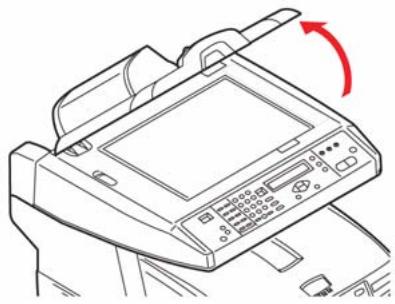

Nettoyage du verre du CAD..76

Remplacement du tampon du CAD 77

Service et soutien 84

Painel de contrôle du scanner 127

Painel de contrôle de l'unidade de impressao 130

Colocação de documents pour l'éscaner 131

Copiar. 132

Escanear. 134

Fax. 136

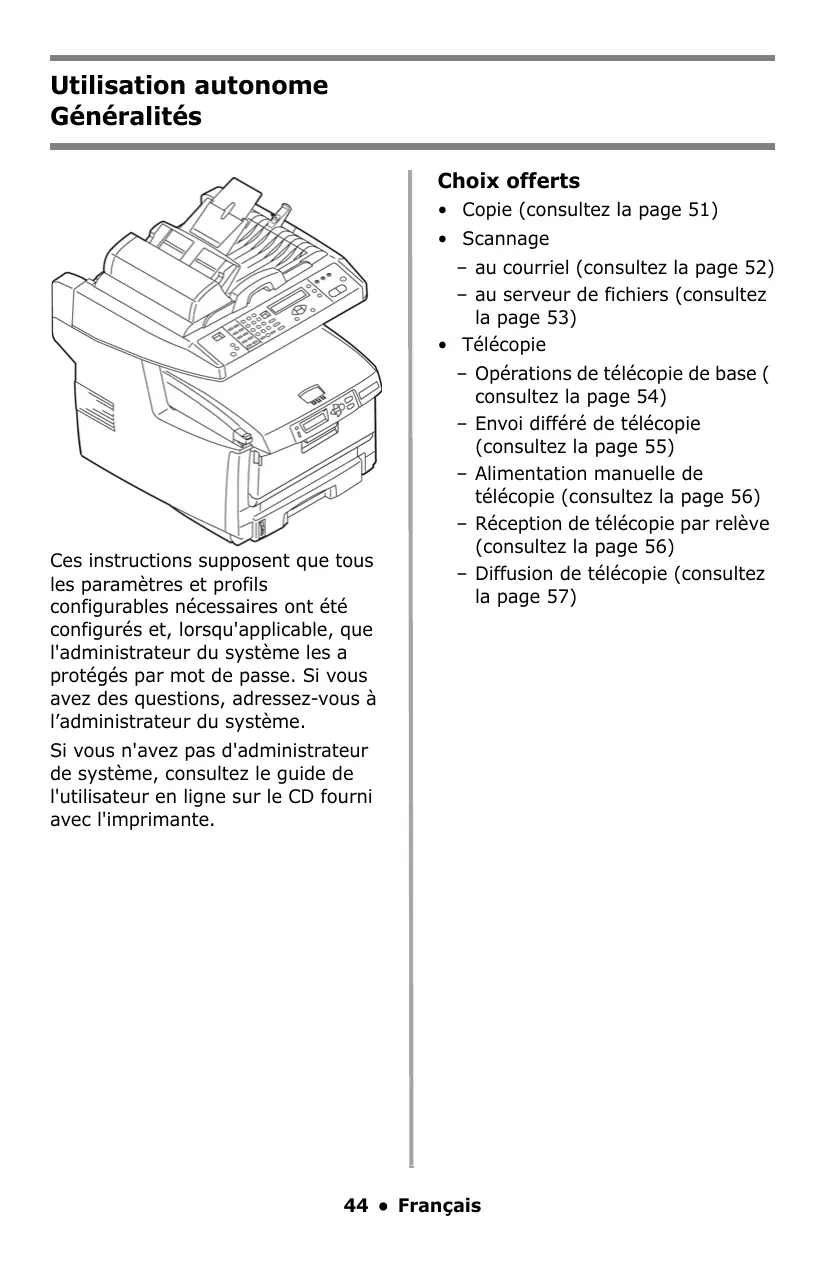

Ces instructions supposent que tous les paramètres et profils configurables nécessaires ont été configurés et, lorsqu'applicable, que l'administrateur du système les a protégés par mot de passe. Si vous avez des questions, adressez-vous à l'administrateur du système.

Si vous n'avez pas d'administrateur de système, consultez le guide de l'utilisateur en ligne sur le CD fourni avec l'imprimante.

Choix offerts

• Copie (consultez la page 51)
• Scannage
• au courriel (consultez la page 52)
• au serveur de fichiers (consultez la page 53)

Télécopie

• Opérations de télécopie de base (consultez la page 54)
• Envoi différé de télécopie (consultez la page 55) - Alimentation manuelle de télécopie (consultez la page 56)
• Réception de télécopie par relève (consultez la page 56)
• Diffusion de télécopie (consultez la page 57)

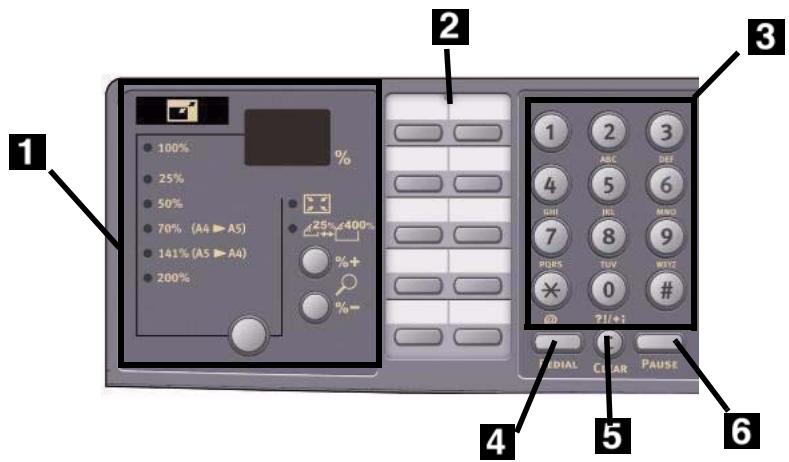

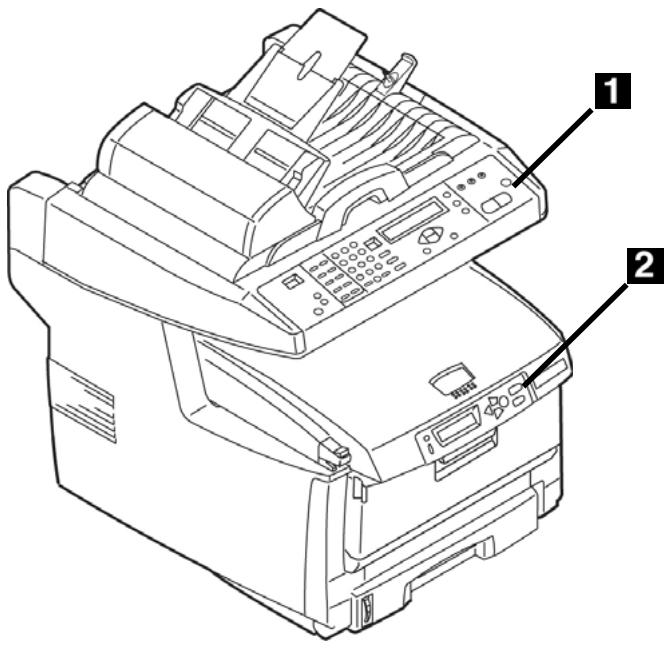

Le panneau de commande du scanner (1) sert à faire des photocopies, à envoyer des télécopies et à numériser des documents (consultez les pages 51, ff.).

Le panneau de commande de l'imprimante (2) sert à régler les paramètres par défaut de l'imprimante et à imprimer des rapports (consultez la page 49).

Zoom Function

Utilisez les touches Zoom

plage de zoom de 25 % à 400 % en incréments de 1 %.

Utilisez la touche zoom prédéfinie

pour désirer une valeur prédéfinie : 100% (par défaut), 25%, 70%, 141%, ou 200%.

2	Pavé de touches pour numérirotations à une touche Permet de composer les numérores les plus fréquemment utilisés.
3	Touches alphanumériques Permettent d'indiquer la quantité de copies ou de télécopies et de saisir une adresse électronique.
4	Touche Redial (Recomposer) Permet de renvoyer une télécopie manuellement.
5	Touche Clear (Effacer) Permet de supprimer une entrée du panneau LCD.
6	Touche Pause Permet d'insérer un tiret (-) dans un numéro de télécopie compteant une extension.

Pour de l'information plus détaillée, consultez le Guide de l'utilisateur en ligne ou votre administrateur de système.

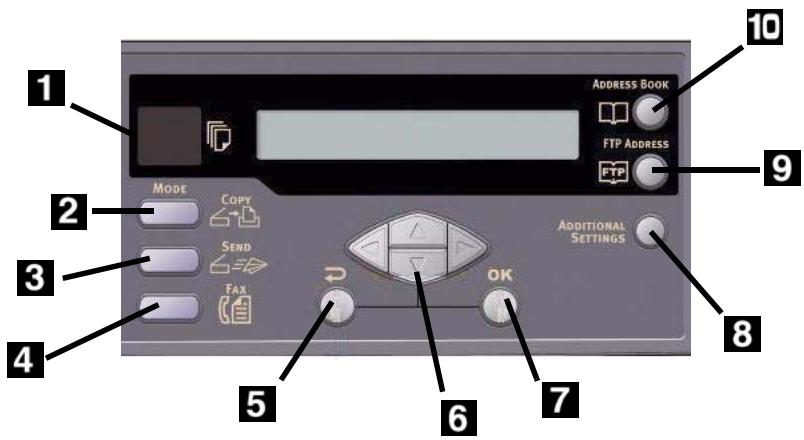

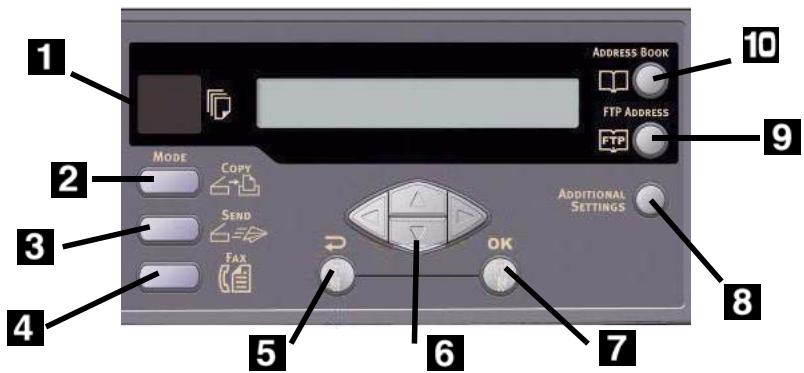

1	Nombre de copies Indique le nombre de copies sélectionné.
2	Touchche Copy (mode Copie) Permet de sélectionner le mode Copie (mode de travail par défaut).
3	Touchche Send (mode Envoi) Permet de sélectionner le mode Envoi.
4	Touchche Fax (mode Télécopie) Permet de sélectionner le mode Télécopie.
5	Touchche Return (Retour) Permet d'annuler la sélection et de revenir au niveau supérieur du paramètre. La touche permet également d'annuler toute saisie antérieure.
6	Touches flèche Permettent de déplacer le curseur de l'écran à cristaux liquides vers le haut/bas, la gauche/droite. Les touches haut/bas permettent d'afficher les indications de fonction.
7	Touchche OK Permet de sélectionner et de confirmier la sélection des paramètres en cours.

8	Additional Settings (Paramètres supplémentaires)Permet d'exécuter des paramètres supplémentaires pour les modes « Copie » et « Envoi ». (Ces paramètres ne sont disponibles que pendant trois minutes. Passé ce délié, les paramètres reconnent leur valeur par défaut.)
9	FTP Address (Adresse FTP)Permet d'indiquer l'adresse FTP stockée pour la fonction « Envoi ». Cette touche est disponible uniquement en mode « Envoi »
10	Address Book (Carnet d'adresses)Permet d'indiquer les adresses électroniques stockées pour la fonction « Envoi ». Permet également d'indiquer les numérores de télécopies stockés pour la fonction « Télécopie ». Appuyez sur cette touche une fois pour afficher les entrées à numération rapide, et deux fois pour afficher les groupes de numérios.

Pour de l'information plus détaillée, consultez le Guide de l'utilisateur en ligne ou votre administrateur de système.

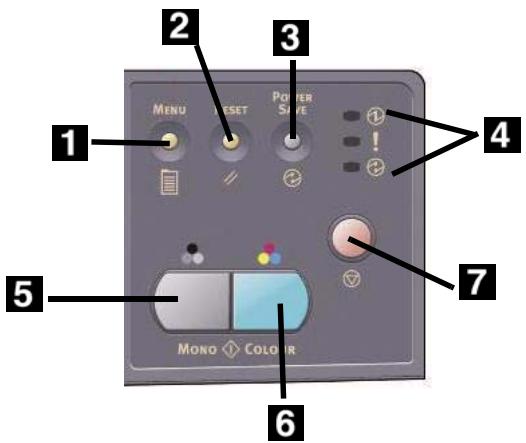

1	Touche Menu Permet d'accéder au menu pour configurer le MFP.
2	Touche Reset (Remise à zéro) Permet de restaurer les paramètres régés à l'usine pour le scanner.
3	Touche Power Save Appuyez une fois pour passer en mode « veille » (appui en continu incorrect).
4	Voyants d'alimentation S'allume pour indiquer que l'appareil est « sous tension et prét ». S'allume pour indiquer une condition d'erreur. S'allume pour indiquer le mode d'économie d'énergie.

5	Touche Mono Permet d'envoyer ou de copier des documents en monochrome.
6	Touche Color (Couleur) Permet d'envoyer ou de copier en couleur.
7	Touche Stop Permet d'arrêter tout fonctionnement (l'écran à cristaux liquides indique que chaque fonction est en attente). N'ɑffece pas les paramètres.

Pour de l'information plus détaillée, consultez le Guide de l'utilisateur en ligne ou votre administrateur de système.

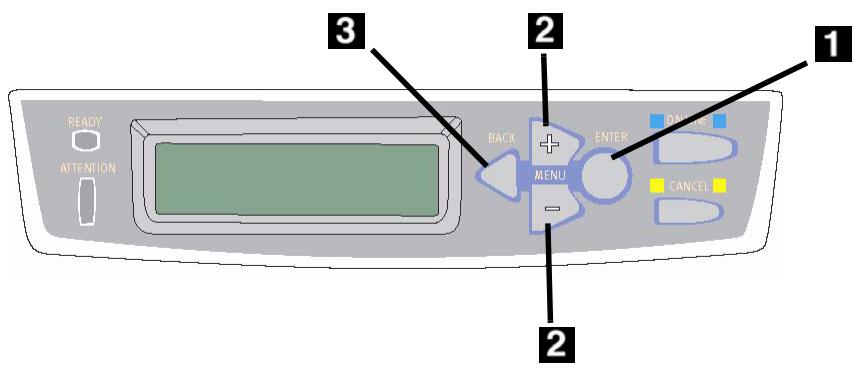

Panneau de commande de l'imprimante

1	Touche ENTER (Entrée) Appuyez sur ENTER pour acceder au mode Menu ou pour enregistrer le nouveau réglage.
2	Touche +/- Appuyez sur +/- pour faire défiler les entrées de menu.
3	Rouche de retour Permet d'annuler la sélection ou pour quitter le élément de menu.

Panneau de commande de l'imprimante

Utilisez le panneau de commande de l'imprimante pour configurer les paramètres par défaut de l'imprimante (taille du support, poids, type pour chaque bac, bac d'alimentation, etc.) et imprimer des rapports, incluant le MenuMap (Carte de menus) qui donne la liste de tous les éléments de menu de l'imprimante et leur configuration actuelle.

Pour plus d'informations sur les éléments de menu de l'imprimante, reportez-vous à « Contenu de chaque menu de l'imprimante » dans le guide.

d'utilisation en ligne ou consultez l'administrateur du système.

Impression des paramètres par défaut des menus (MenuMap)

1. Appuyez sur ENTER (Entrée). INFORMATION MENU s'affiche sur l'écran.
2. Appuyez sur ENTER (Entrée). PRINT MENU MAP EXECUTE s'affiche sur l'écran.
3. Appuyez sur ENTER (Entrée). La liste des menus (MenuMap) s'imprime.

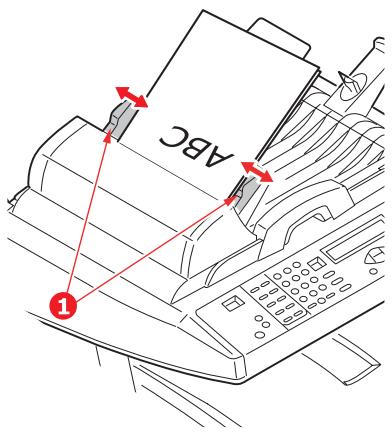

Alimentation automatique de document

• Jusqu'à 50 feuilles de papier de 20 lb (75 g/m²)
• Aucun trombone, agrafe ou arête échancrée
• Taille de document :

-min.4,13x5,8po

(105 x 148 mm)

• max. 8,5 × 14 po

(216 x 356 mm)

• Fourchette de poids : 16 à 32 lb.

(60 à 120 g/m²)

Régler les guides (1) pour la taille du papier. Charger les documents face vers le haut avec le haut de la page à l'entrée du scanneur.

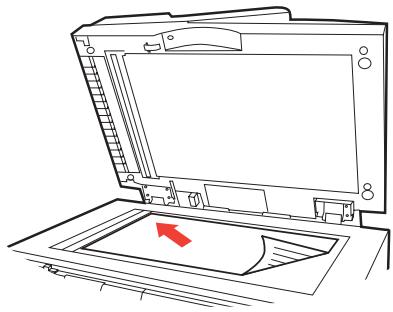

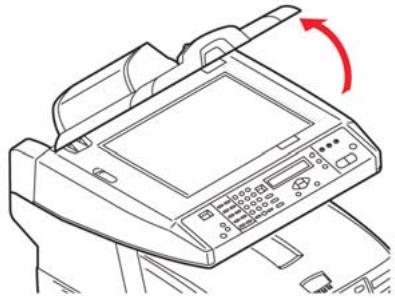

Verre du scanner

• Taille de document :

-min. 4,13 × 5,8 po

(105 × 148 mm)

max. 8,5" x 11,69 po

(216 x 297 mm)

• Épaisseur maximale d'environ 0.75" (20 mm)
• Ouvrez le couvercle du scanneur.

1. Chargez le document face vers le bas et le haut de page vers la gauche.

1. Fermez le couvercle du scanneur.

Utilisation autonome photocopie

Pour plus d'informations, consultez votre administrateur de système ou consultez le Guide de l'utilisateur sur le CD fourni avec l'appareil.

Importante

Le réglage par défaut du système est le mode de copie et la touche COPY (Copier) est éclairée. Si elle ne l'est pas, appuyez sur la touche COPY (Copier).

Utiliser les paramètres par défaut

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche MONO ou COLOR (couleur).

Utiliser les paramètres spéciaux

1. Charger le document (consultez la page 50).
2. Utilisez le clavier numérique pour régler le nombre de copies (up to 99).
3. Appuyez sur la touche ADDITIONAL SETTINGS (paramètres supplémentaires).
4. Régler les autres paramètres de photocopie* à l'écran à l'aide des flèches vers le haut, le bas, la gauche et la droite, et la touche OK.
5. Appuyez sur la touche MONO ou COLOR (couleur).

Paramètres de photocopie

Le réglage par défaut est en caractères italique gras.

Qualité	Speed, Text, Photo. Régrer le mode d'impression qui produit lesassageurs résultats pour le type de document photocopié. Par exemple, si le document scanné conti-ent des photos, modifiez ce paramètre à [Photo].
Density (Densité)	-2, -1, 0, 1, 2 Augmente ou réduit la densité d'impression
Collate (Assembler)	OFF, ON (Déscienté, Activé)

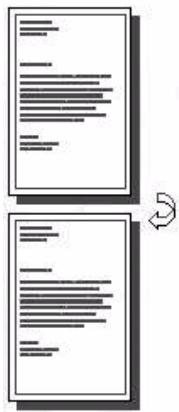

Duplex	OFF, Short Edge, Long Edge (voir la page 58). (S'affiche lorsque l'unité duplex (recto verso) optionnelle est installée.
N-up (Multipage/feuille)	1in1, 4in1 (Horizontal), 4in1 (Vertical). Réglez pour le nombre d'images sur une page.
Edge Erase (Suppression bord)	0, 6, 13, 19, 25 mm. Régle la quantité de la cordure du document qui sera supprimée.
Margin Shift [R] (Décalage marge [D])	0, 6, 13, 19, 25 mm. Pour régler le décalage vers la gauche ou la droite de l'image du document.
Margin Shift [B] (Décalage marge [B])	0, 6, 13, 19, 25 mm. Pour régler le décalage vers le haut ou le bas de l'image du document.
Paper Supply (Alim papier)	Legal, Letter, A4, A5.
Input Tray (Bac entrée)	Auto, Tray 1, Tray 2 (s'affiche uniquement lorsque le deuxième bac à papier optionnel est installé), MPT

Options de scannage

• Scannage au courriel
• Scannage vers serveur de fichiers

Note

Ces instructions supposent que toutes les données de base nécessaires (c.-à-d. l'heure et la date de télécopie) ont déjà été programmées dans le système.

Scannage au courriel

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche SEND (envoi).
3. Entrez l'adresse de courriel dans le champ « To » d'une des manières suivantes.
4. Appuyez sur la touche ADDRESS Book (Carnet d'adresses) pour naviguer jusqu'à l'adresse. Appuyez sur la touche OK.
5. Tapez la première lecture de l'adresse à l'aide du clavier numérique. Appuyez sur la touche OK.
6. Pour envoyer à des adresses additionnelles, ajoutez une virgule et répétez l'étape précédente.
7. Appuyez sur la touche RETURN (Retour) pour revenir à l'écran principal de courriel.
8. Entrez l'objet du courriel. Appuyez sur la touche OK.
9. Entrez toute adresse en copie conforme et en transmission confidentielle. Appuyez sur la touche OK.
10. Si vous désirez effectuer des modifications supplémentaires (voyez la page suivante):
11. Appuyez sur la touche SEND (envoi). Appuyez sur la touche ADDRESS Book (Carnet d'adresses) Utilisez les touches de déplacement vers le haut ou vers le bas pour parcourir le résultat, puis appuyez sur OK pour selectionner une entrée.
12. Appuyez sur la touche RETURN (RETOUR) (P).
13. Appuyez sur la touche MONO ou COLOR (couleur).

Paramètres additionnels pour le scannage

Le réglage par défaut est en caractères italique gras.

Attachment (Pièce jointe)	Nom de fichier du document numérique.
From (De)	Pour régler l'expéditeur du courriel.
Reply to Address (Adresse Répondre à) (jusqu'à 64 caractère)	Entrez une « Adresse Répondre à » si vous souhaitez spécifier une adresse de réponse autre que l'adresse « De » .
Color Output format (Format sortie couleur)	Choisissez: • le format de sortie du document à numérique en couleur: PDF, TIF, JPG, ou MTIF, • également un taux de compression: Low, Medium, High (faible, moyen, élevé).
B&W output format (Format sortie N&B)	Régler: • multiniveau N&B: On, Off (activez, désactivez) • le format de sortie du document à numérique en noir et blanc PDF, TIF, MTIF • également un taux de compression: Low, Medium, High. (faible, moyen, élevé)
Resolution (Résolution)	75, 100, 150, 200, 300, 400, 600 ppp (points par pouce
Manual Feed (Alim. Manuelle)	Disable, Enable (désactivez, activez). Changez à Enable (Activer) pour combiner plusieurs documents scannés en un seul courriel.

Document Size (Taille du document)	A4, Letter, Legal.
Density (Densité)	-2, -1, 0, 1, 2 Augmente ou réduit la densité d'impression.

Scannage au serveur de fichiers

Envoyez les documents scannés à un serveur de fichiers ou au répertoire d'un ordinateur personnel.

Note

Ces instructions supposent que l'administrateur de système a configuré et stocké les profils nécessaires.

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche SEND (envoi).
3. Appuyez sur la touche FTP ADDRESS (Adresse FTP).
4. Choisissez le profil requis (destination d'archivage).
5. Appuyez sur la touche OK.
6. Appuyez sur la touche Mono ou COLOR (couleur).

Note

Pour plus d'informations, consultez votre administrateur de système ou consultez le Guide de l'utilisateur sur le CD fourni avec l'appareil.

Télécopie

Votre système compte plusieurs modes de télécopie, incluant

• Opérations de télécopie de base (voir ci-dessous)
• Envoi différé de télécopie (consultez la page 55)
• Alimentation manuelle de télécopie (consultez la page 56)
• Réception de télécopie par retranscription (consultez la page 56) Diffusion de télécopie (consultez la page 57)

Note

Ces instructions supposent que toutes les données de base nécessaires (c.-à-d. l'heure et la date) ont déjà été programmées dans le système.

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche FAX (télécopie).
3. Entrez le numéro de télécopie en procédant de l'une des façons suivantes :
4. saisie du numéro à l'aide du pavé numérique, ou
5. utilisation d'une touche de composition rapide programmée, ou
6. Recherche d'une entrée dans l'annuaire. Appuyez sur la touche ADDRESS BOOK (Carnet d'adresses).
7. une fois pour effectuer une recherche parmi les entrées à numérotation rapide
8. deux fois pour effectuer une recherche parmi les groupes de numérotations

, puis appuyez sur OK pour sélectionner une entrée.

1. Option : Appuyez sur la touche ADDITIONAL SETTINGS (Paramètres supplémentaires). (voyez la page suivante).
2. Lorsque terminé, appuyez sur OK.
3. Appuyez sur la touche RETURN (RETOUR) pour quitter le menu et revenir à l'écran de télécopie.
4. Appuyez sur la touche MONO pour envoyer vos documents.

Paramètres supplémentaires

Le réglage par défaut est en caractères italique gras.

Quality (Qualité)	Standard, Fine, EsxtraFine, Photo Règle la résolution utilisée pour la transmission par télécopie
Density (Densité)	-2, -1, 0, 1, 2 Augmente ou réduit la densité d'impression.
Document Size (Taille du document)	A4, Letter, Legal.
Delayed send (Temps dépasse)	Real time,
Manual Feed (Alimentation manuelle)	Off, On (Déactivé, Activé)
Poll Receive (Réception par relève)	Off, On (Déactivé, Activé)
Overseas Mode (Mode Outre-mer)	Off, On (Déactivé, Activé) Pour éviter les problèmes de transmission lors de l'envoi de télécopies outre-mer, activez le mode Outre-mer du télécopieur

Envoi différé de télécopie

Réglez la date et l'heure d'envoi de la télécopie. Le système numérique stockera votre document afin de l'envoyer à l'heure fixée.

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche FAX (télécopie).
3. Entrez le numéro de télécopie en procédant (consultez « Entrez le numéro de télécopie en procédant » à la page 54).
4. Appuyez sur la touche ADDITIONAL SETTINGS (Paramètres supplémentaires).
5. Utilisez la touche de déplacement vers le BAS pour accéder au paramètre Delayed Send (Envoi différé) et appuyez sur OK.
6. Entrez la date et l'heure de l'envoi et appuyez sur OK.
7. Appuyez sur la touche Return (Retour) pour quitter le menu et revenir à l'écran de télécopie.
8. Appuyez sur la touche Mono.

Alimentation manuelle de télécopie

Si vous devez envoyer plusieurs groupes de documents à partir de l'ADF ou du plateau, activez l'option « Manual Feed » (Alimentation manuelle):

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche FAX (télécopie).
3. Entrez le numéro de télécopie en procédant (consultez « Entrez le numéro de télécopie en procédant » à la page 54).
4. Appuyez sur la touche Additional Settings (Paramètres supplémentaires).
5. Utilisez la touche de déplacement vers le BAS pour accéder au paramètre Manual Feed (Alimentation manuelle). Appuyez sur le touche OK.
6. Sélectionnez « Activé ». Appuyez sur la touche OK.
7. Appuyez sur la touche Return (Retour) pour quitter le menu et revenir à l'écran de télécopie.
8. Appuyez sur Mono pour lancer la numérisation du premier document.

Réception de télécopie par relève

La relève est un processus par lequel les documents sont chargés dans un appareil, lequel est défini pour attendre un appel provenant d'un appareil distant avant de lancer la télécopie. Si l'appareil distant est défini pour conserver des données en mémoire en vue de les transmettre vers un appareil local, la procédure est appelée « réception par relève ».

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche FAX (télécopie).
3. Appuyez sur la touche Additional Settings (Paramètres supplémentaires).
4. Utilise la touche de déplacement vers le BAS pour accéder au paramètre Polling Receive (Réception par relève). Appuyez sur le touche OK.
5. Sélectionnez « Activé ». Appuyez sur la touche OK.
6. Appuyez sur la touche Return (Retour) pour quitter le menu et revenir à l'écran de télécopie.
7. Entrez l'emplacement souhaité à l'aide des touches de numérotation rapide ou du pavé numérique
8. Appuyez sur MONO pour commencer l'interrogation.

Diffusion de télécopie

Vous pouvez envoyer une télécopie vers plusieurs destinations simultanément :

1. Charger le document (consultez la page 50).
2. Appuyez sur la touche FAX (télécopie).
3. Entrez le premier numéro de télécopie. Pour plus d'information, consultez « Entrez le numéro de télécopie en procédant » à la page 54.
4. Appuyez sur la touche OK.
5. Entrez des numéros de téléphone additionnels (jusqu'à 100), en appuyant sur la touche OK après l'entrée de chaque numéro.
6. Appuyez sur la touche Mono.

Impression duplex (recto verso)

L'impression recto-verso nécessite l'installation de l'unité duplex en option (N/P OKI 43347501).

Spécifications

Bond US de 20 à 28 lb (75 à 105 g/m²).

Note

Si le papier de 20 à 24 lb roule, utilisez du papier de 28 lb.

Alimentation papier

Bac 1, Bac 2 (optionnel), ou Bac MF.

Plateau de sortie papier

Plateau supérieur ou plateau arrière.

Formats de papier

• légal 14, légal 13,5, légal 13, A4, A5, Executive, B5
• Personnalisé : Bac MF uniquement, plage de 5.8 x 8¼ po (148 x 210 mm) à 5.5 x 14 po (215.9 x 355.6 mm)

Comment imprimer un fichier avec le duplexeur

Ouvrez le fichier à imprimer et cliquez sur File [Fichier] → Print [Imprimer]. Sélectionnez l'imprimante C5550 MFP.

Émulation postscript de windows

1. Clique sur Properties [Propriétés].
2. Dans l'onglet Layout [Disposition], sous Print on Both Sides [Imprimer sur les deux côtes], sélectionnez Long Edge [Côté long] ou Short Edge [Côté court].

Émulation PCL de windows

1. Clique sur Properties [Propriétés].
2. Dans l'onglet Setup [Configuration], sous 2 Sided Printing [Impression recto verso], sélectionnez Long Edge [Côté long] ou Short Edge [Côté court].

Dégagement des boursages bourrage du scanneur

Si une feuille est bien avancée dans sa sortie, il suffit de la saisir et de la tirer doucement pour l'extraire complètement.

Si elle ne s'enlève pas aisément ou si elle n'est pas suffisamment avancée :

En général

Si les mots "Paper Jam (Bourrage de papier)" s'affichent à l'écran, du papier est bourré dans la section imprimante de l'appareil.

Dépendant de l'emplacement du bourrage, il peut y avoir plus d'une feuille dans l'imprimante.

Si une feuille est retirée et qu'il reste d'autres feuilles dans l'imprimante, le message "Paper Jam" initial s'effacera temporairement et s'affichera de nouveau.

La case ci-dessous contient un sommaire du processus de base pour éliminer les bourrages. Pour plus d'informations, consultez les pages qui suivent.

Dégagement des boulges bourges dans l'imprimante (suite)

1. Si une feuille est bien avancée dans sa sortie en haut de l'imprimante, il suffit de la saisir et de la tirer doucement pour l'extraire complètement de l'imprimante. Si elle ne s'enlève pas aisément, ne force pas excessivement. Vous pouvez la tirer par l'arrière ultérieurement.

Attention

L'unité de fusion peut être très chaude. Une étiquette est clairement apposée sur cette partie. Ne pas toucher.

Notez l'emplacement des différentes cartouches de toner de couleur.

1 = Cyan 2 = Magenta 3 = Jaune 4 = Noir

Attention!

Ne touchez pas la surface verte du tambour d'impression. N'exposez jamais la cartouche du tambour d'impression à la lumière pendant plus de 5 minutes.

Dégagement des boulges bourges dans l'imprimante (suite)

1. Retirez les tambours d'images/ cartouches de toner et placez-les sur une surface plane.

1. Couvre-les pour les protéger contre la lumière.

1. Retirez délicatement toute feuille bloquée.

1. Si la feuille est prise dans l'unité de fusion, versez l'avant sur le levier de pression de l'unité de fusion, et sortez la feuille.

Dégagement des boulges bourges dans l'imprimante (suite)

1. Lorsque la feuille ne peut être retirée facilement :

a. abaissez le plateau de la sortie arrêté

b. Tirez sur le levier de dégagement du fixeur (à l'intérieur de l'appareil—voir l'étape précédente) et retirez la feuille par l'arrière.

c. Fermez la sortie arrière.

1. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante, en les plaçant dans la séquence appropriée.

1 = Cyan 2 = Magenta 3 = Jaune 4 = Noir

Dégagement des boulges bourges dans l'imprimante (suite)

1. Abaissez le capot de l'imprimante pour protégerr les tambours d'image de la lumière, mais ne le verrouillez pas.

1. Si votre imprimante est dotée de l'unité duplex (recto verso) :

a. Appuyez sur le bouton d'ouverture, puis ouvrez le capot.

b. Retirez les feuilles coincées dans cette partie.

c. Fermez le capot.

Dégagement des boulges bourges dans l'imprimante (suite)

1. Soulevez le loquet du capot avant et ouvrez le capot avant en le tirant.

1. Retirez tout papier coincé.

1. Fermez le capot avant.

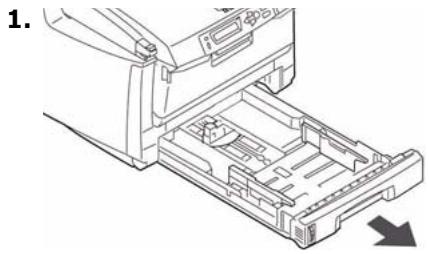

1. Sortez le bac à papier et retirez tout papier bourre à l'intérieur.

1. Fermez le bac à papier.

Dégagement des boulges bourges dans l'imprimante (suite)

1. Fermez le capot, en exerçant une pression pour le verrouiller.

Paramètres de support

Plage de grammages de support	64 à 120 g/m2(17 à 32 lb. US Bond)
Plage de formats de support	Formats standards : lettuce, légal 14, légal 13,5, légal, A4, A5, A6, B5, Executive Les formats personnalisés : Min. 4.13 x 5.83 po [105 x 148 mm], max. 8.5 x 14 po [216 x 356 mm] (Les dimensions non standard doivent être définies dans le pilote avant l'impression : consultez l'administrateur système.)
Types	Papier, Papier à en-tête, Recyclé
Capacité	150 feuilles de 20-lb. (75 g/m2)

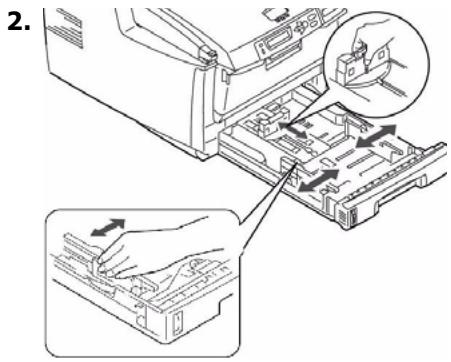

Chargement du papier

Paramètres de support

Plage de grammages de support	75 à 199 g/m2 metric (20 à 54 lb. US Bond, 42 à 110 lb. Index)
Plage de formats de support	Formats standards : Lettre, Légal 14, L'égal 13,5, L'égal 13, A4, A5, A6, B5, Executive, C5, DL, COM-9, COM-10, Monarch Les formats personnalisés : Min. 2,51 x 5,83 po [64 x 148 mm], max. 8,5 x 47,24 po [216 x 1200 mm] (Les dimensions non standard doivent être définies dans le pilote avant l'impression : consultez l'administrateur système.)
Types	Papier, Papier à en-tête, Cartonné, Étiquettes, Transparent, Enveloppes, Papier pour bannières
Capacité	• 50 feuilles de 20 lb. (75 g/m2) • 10 enveloppes • 50 transparents • Étiquettes: alimentation d'une pile d'environ 3/8 pouce (1 cm) de hauteur max. • Papier pour bannières: une à la fois, 8,25 à 8,5 po [210 à 216 mm] de largeur, jusqu'à 47,25 po (1,2 m) de longueur.

Note

Utilisez la sortie arrière (droite) pour cartonnés, transparents, enveloppes et étiquettes. Consultez la page 30.

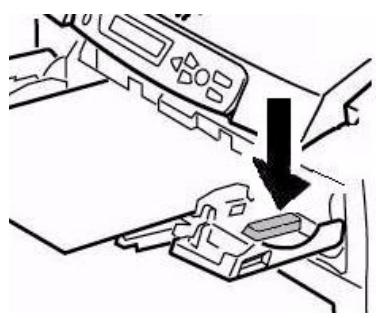

6. Poussez le bouton du loquet bleu vers l'intérieur pour relâcher la plateforme à papier afin que le papier soit soulevé et tenu en place.

Papier à en-tête

Impression recto : chargez le papier à en-tête face en dessus, le bord supérieur dans l'imprimante

• Impression recto verso (2 côtés) (l'unité duplex recto verso doit être installée) : charger la face d'impression vers le bas, partie supérieure vers l'extérieur de l'imprimante.

Chargez les enveloppes face en dessus, le bord supérieur vers la gauche et le côté couvert dans l'imprimante.

Étiquettes

Chargez les étiquettes côté imprimé vers le haut, partie supérieure engagée dans l'imprimante

• Insérez le papier à banderole une feuille à la fois. Utilisez la sortie arrière.

Bac de sortie supérieur (face vers le bas)

Ce bac de sortie est celui normalement utilisé.

• Peut contenir du papier bond US jusqu'à 47 lb. (176 g/m²).
• Peut contenir jusqu'à 250 feuilles de papier bond US de 20 lb (75 g/m²).
• Les imprimés sont empilés face vers le bas.

Bac de sortie arrêté (face en dessus)

• Offre un chemin d'impression sans courbure et direct requis pour enveloppes, étiquettes et supports lourds.
• Peut contenir du papier bond US jusqu'à 54 lb. (203 g/m²).
• Peut contenir jusqu'à 100 feuilles de papier bond US de 20 lb (75 g/m²).
• Les imprimés sont empilés face vers le haut : pour les documents comptant plusieurs pages, sélectionnez l'impression en ordre inversé dans la boîte de dialogue Imprime.

Important!

Si le bac de sortie arrière est ouvert, toutes les pages imprimées y sortiront, peu importe les réglages du pilote.

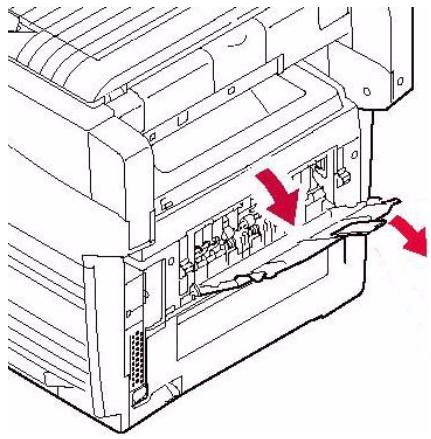

Ouvrez le bac de sortie arrête

Noir 43324420

Cyan 43324419

Magenta 43324418

Jaune 43324417

Noir 43381720

Cyan 43381719

Magenta 43381718

Jaune. 43381717

Endroits où se procurer

• Consultez le revendeur qui vous a vendu votre système.
• Consultez un revendeur ou un service après-vente Oki Data agréé. Pour connaître le revendeur le plus proche, composez le 1-800-654-3282.
• É.-U., Porto Rico, Guam, Îles Vierges des É.-U. : Commandez sur Internet à l'adresse www.okiprintingsolutions.com.
• É.-U. seulement : Commandez en composant sans frais le 1 800 654-3282, en utilisant une carte VISA®, MasterCard® ou AMEX®.

Note

Utilisez toujours du toner Oki Data d'origine dans votre système.

Note

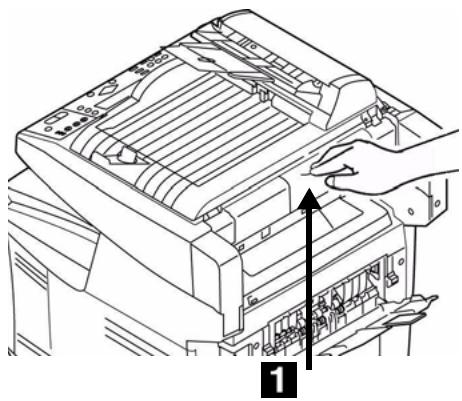

Les étapes suivantes montrent comment remplacer la cartouche de toner noir. Les autres cartouches de toner de couleur sont replacées de la même manière.

1. Éteignez l'imprimante!

ATTENTION! L'unité de fusion (à l'arrière du toner cyan) peut être brûlante.

1. Trouvez la cartouche de toner qui doit être remplacée :

1 = Cyan 2 = Magenta 3 = Jaune 4 = Noir

Important!

Assurez-vous que le levier est positionné vers l'avant de l'imprimante avant de tenter de retirer la cartouche de toner!

Remplacement de la cartouche de toner (suite)

1. Tirez le levier coloré situé sur le côté droit de la cartouche de toner vers l'avant de l'imprimante pour fermer la cartouche usagée.

1. Retirez la cartouche de toner usée.

Important!

Mettez au rebut les cartouches de toner conformément aux réglementations locales!

1. Déballez la cartouche neuve et secouez-la à plusieurs reprises pour répartir le toner.

1. Retirez le ruban adhésif.

1. Insérez la cartouche de toner dans la cartouche de tambour d'impression.

Remplacement de la cartouche de toner (suite)

1. Poussez le levier de blocage vers l'arrière de l'imprimante jusqu'à l'arrêt.

1. Puis utilisez le chiffon fourni avec les cartouches de toner (ou un chiffon propre et doux) pour essuyer délicatement la tête d'impression à DEL.

1. Fermez le capot de l'imprimante en exerçant une pression pour le verrouiller.

1. Abaissez délicatement le scanner en place.

Nettoyage des galets et du coussinet du CAD

Lorsque vous éprouvez des problèmes pendant l'alimentation des documents dans le CAD, observez les procédures de nettoyage suivantes.

1. Humectez un chiffon doux et sans charpie d'alcool isopropylique (alcool à friction ordinaire).
2. Ouvrez le capot de l'ADF.

1. Nettoyez les galets d'alimentation en bougeant le chiffon humecté d'un côté à l'autre tout en faisant tourner les galets. Veillez à ne pas casser ou endommager les ressorts (1).

1. Nettoyez le coussinet en le frottant de haut en bas à l'aide du chiffon humecté (1).

1. Fermez le capot de l'ADF.

Maintenance (suite) nettoyage du verre du CAD

Pour assurer une qualité optimale d'image et des performances supérieures, nettoyez à l'occasion la vitre pour supprimer la poussière et toute particule de toner.

1. Ouvrez le capot document.

1. Humectez un chiffon propre et doux avec de l'alcool isopropylique (95%).
2. Essuyez doucement la vitre ainsi (1) que la surface blanche sous le couvercle de documents (2).

1. Fermez le capot document.

Remplacement du tampon du CAD

Après avoir alimenté environ 100 000 pages dans le CAD, le module de tampon peut être usé et entrainer des problèmes d'alimentation.

Note

Votre appareil comprend un coussinet du CAD de remplacement. Il est rangé derrière un capot rabattable (1) à l'arrière de l'appareil :

Pour des coussinets de CAD supplémentaires, commandez la pièce OKI P/N 43103001 (consultez "Endroits où se procurer" à la page 71 pour des informations sur la passation des commandes).

1. Ouvrez le capot de l'ADF.

1. Appuyez vers l'intérieur sur les languettes blanches de chaque côté du tampon du CAD et sortez le tampon de l'unité.

1. Appuyez vers l'intérieur sur les deux languettes blanches du nouveau module de tampon du CAD. Insérez le module de tampon dans son support jusqu'à ce qu'il s'enclenche en place.

1. Fermez le capot de l'ADF.

Cartouches de toner & bourrages papier

Vous trouvez ci-après les messages d'erreur les plus courants. Pour les messages d'erreur supplémentaires, voyez « Messages d'erreur » de la section Dépannage du Guide de l'utilisateur en ligne.

Cartouches de toner

Remplacez la cartouche de toner correspondant à la couleur XXX. Consultez la page 71.

Vérifier cartouche TONER EEE: YYY mauvaise position du LEVIER

Le levier de la cartouche de toner couleur indiquée n'a pas été complètement poussé jusqu'à butée.

• EEE = 544: Tambour Jaune
• EEE = 545: Tambour Magenta
• EEE = 546: Tambour Cyan
• EEE = 547: Tambour Noir

de l'imprimante. Poussez sur le levier de la cartouche de toner de couleur indiqué vers l'arrière de l'imprimante aussi loin que possible. Fermez le

capot de l'imprimante et abaissez délicatement le scanner en place.

Si l'IL n'efface pas le message, appelez le dépanneur local.

Verifier cartouche TONER) XXX ERREUR capteur TONER

Appelez votre dépanneur local.

Bourrages papier

(Consultez "Capots de l'imprimante" à la page 82).

EEE: bourrage PAPIER

Apparaît sur la deuxième ligne de l'affichage pour indiquer que du papier est bouché dans l'imprimante. Suivez la procédure de dégagement de bourrage (consultez la page 59).

Tambours d'impression

REPLACE IMAGE DRUM

EEE: XXX DRUM LIFE

REEMPLACER TAMBOUR

EEE: XXX DUREE TAMBOUR

L'utilitaire Colour Correct dispose des fonctions suivantes.

• EEE = 350: Tambour Jaune
• EEE = 351: Tambour Magenta
• EEE = 352: Tambour Cyan
• EEE = 353: Tambour Noir

Ouvrez et fermez le capot pour effacer le message et continuer d'imprimer.

Assurez-vous d'avoir un tambour de remplacement en main.

REPLACE IMAGE DRUM

EEE: XXX DRUM LIFE

REEMPLACER TAMBOUR

EEE: XXX DUREE TAMBOUR

Le tambour d'image couleur indiqué doit être remplacé.

• EEE = 560: Tambour Jaune
• EEE = 561: Tambour Magenta
• EEE = 562: Tambour Cyan
• EEE = 563: Tambour Noir

Remplacez le tambour d'impression. (Suivez les directives accompagnant le nouveau tambour.)

CHECK IMAGE DRUM

EEE: XXX DRUM MISSING

VERIFIER TAMBOUR

EEE: XXX TAMBOUR MANQUANT

Le tambour d'image n'est pas installé correctement.

Soulevez le scanner et ouvrez le capot de l'imprimante. Vérifiez si le tambour d'image couleur indiqué est bien installé. Fermez le capot.

E-mail (courriel)

MAILBOX UNAVAILABLE

CHECK "TO" ADDRESS

L'action de courriel demandée n'a pas été suivie parce que l'adresse du destinataire n'a pas été trouvée.

Corrigez l'adresse « TO » (À) et essayez de nouveau

Fichier TROP GRAND

La taille du fichier est plus grande que la limite de scannage permise.

Réduisez la taille du fichier et essayez de nouveau.

Bacs de supports

Tray [Bac 1, Bac 2]

(optionnel), Bac MF]

LOAD SSS

EEE: YYY EMPTY

CHARGEZ SSS

EEE: YYY VIDE

La demande d'impression a été envoyée à un bac vide. Chargez le support de la taille (SSS) indiquée dans le bac.

• EEE = 490: Bac MF
• EEE = 491: Bac 1
• EEE = 492: Bac 2 (optionnel)

LOAD SSS/TTT AND PRESS

Le format (SSS) et/ou le type (TTT) du support dans le bac ne correspond pas aux données d'impression.

Chargez du papier SSS/TTT dans le bac.

• EEE = 460: MP Tray (Bac MF)
• EEE = 461: Tray 1 (Bac 1)
• EEE = 462: Tray 2 (option) [Bac 2 (optionnel)]

LOAD SSS IN MP TRAY

AND PRESS ON-LINE SWITCH

CHARGEZ SSS DANS BAC MF

ET APPUYER SUR ONLINE

La tâche d'impression recherche le support ajusté dans le bac tout usage. Chargez le support de la taille (SSS) indiquée dans le bac.

INSTALL PAPER CASSETTE

440: YYY OPEN

INSTALLER BAC PAPIER

440: YYY OUVERT

Le bac à papier (YYY) a été retiré.

Réinstallé le bac.

Scanner au serveur de fichiers

FTP LOGIN ERROR CHECK LOGIN NAME

ERREUR Connxion FTP vérifier nom connxion

Vérifiez votre nom de connexion et réessayez

Si les problèmes persistent, adressez-vous à l'administrateur du système.

ERREUR MOT de PASSE FTP vérifier MOT de PASSE dans dossier

Vérifiez votre mot de passe et réessayez.

Si les problèmes persistent, adressez-vous à l'administrateur du système.

Vérifier privilège

Apparaît sur la deuxième ligne de l'affichage pour indiquer que vous n'êtes pas autorisé à effectuer cette action.

Consultez l'administrateur système.

Nom fichier NON autorisé modifier nom fichier

Changez le nom du fichier pour satisfaire la convention de nom du système d'exploitation du serveur FTP.

Nom partage réseau incorrect vérifier répertoire dans dossier

Le nom partagé du réseau CFIFS est incorrect.

Vérifiez le réseau dans le profil et assurez-vous qu’il satisfait la convention de nom, tel que \ComputerShare\directory.

ERREUR nom ordinateur vérifier nom ordinateur dans répertoire

Erreur nom ordinateur CIFS. Assurez-vous que le nom ordinateur est dans le répertoire et qu'il est exact.

Capots de l'imprimante

CLOSE COVER

EEE: COVER OPEN

FERMER CAPOT

EEE: CAPOT OUVERT

• EEE = 310: Capot supérieur
• EEE = 311: Capot avant

Si le message demeure, appelez votre technician de service local.

CLOSE COVER

316: DUPLEX COVER OPEN

FERMER CAPOT

CAPOT DUPLEX OUVERT

Fermez le capot de l'unité duplex (recto verso).

Si le message demeure, appelez votre technician de service local.

OPEN UPPER COVER

401: PAPER MULTI FEED

OUVRIR CAPOT

401: BAC MULTIPLE

La mauvaise longueur de papier a été alimentée depuis le bac

• Vérifiez le papier dans les bacs. Assurez-vous qu'il n'y a pas de bourrage de papier (consultez la page 59).
• Ouvrez et refermez le capot supérieur afin de poursuivre l'impression.

OPEN FRONT COVER

400: PAPER SIZE ERROR

OUVRIR CAPOT AVANT

400: ERREUR DE FORMAT DE PAPIER

Du papier de la mauvaise grandeur a été alimenté depuis le bac.

• Vérifiez le papier dans les bacs.
• Ouvrez et refermez le capot avant. Si le message demeure, assurez-vous qu'il n'y a pas de bourrage de papier (consultez la page 59).

Divers

TURN OFF SCNER

TURN ON AGAIN

ÉTEIGNEZ LE SCANNER

ALLUMEZ-LE DE NOUVEAU

Mettez l'appareil hors tension, et rallumez-le. Si le problème persiste, appelez un technicien de service.

Le volume de données dans le fichier à imprimer dépasse les capacités mémoire de l'imprimante.

• Réduisez la taille du fichier en cours d'impression (p. ex., imprimez le fichier en groupes séparés de pages au lieu de tout imprimer à la fois).
• Installez de la mémoire supplémentaire dans l'imprimante (consultez l'administrateur système ou consultez le Guide de l'utilisateur en ligne).

D'abord...

Consultez le revendeur qui vous a vendu votre système.

Ressources oki supplémentaires

• pilotes et utilisateurs
• dépannage
• nouvelles sur les produits
• et plus encore
• Composez le 1 800 654-3282 (1 800 OKI-DATA).

Oki est une marque déposée de Oki Electric Industry Company, Ltd.

AMEX est une marque déposée de American Express Co.

MasterCard est une marque déposée de MasterCard International, Inc.

VISA est une marque déposée de Visa.

Windows est une marque déposée ou une marque de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
