| Type d'appareil | Radio émetteur-récepteur |
| Mode de modulation | AM / FM |
| Contrôle automatique de la tonalité | Oui (ASC) |
| Nombre de canaux | 40 |
| Affichage | Numérique |
| Microphone | Avec haut-parleur intégré |
| Réglage du volume | Oui |
| Réglage du squelch | Oui |
| Réglage du gain RF | Oui |
| Réglage du gain micro | Oui |
| Alimentation | Non précisé |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Normes de conformité | CE |
| Utilisation | Communication radio bidirectionnelle |
FOIRE AUX QUESTIONS - WALKER PRESIDENT
Questions des utilisateurs sur WALKER PRESIDENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio émetteur-récepteur au format PDF gratuitement ! Retrouvez votre notice WALKER - PRESIDENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WALKER de la marque PRESIDENT.
MODE D'EMPLOI WALKER PRESIDENT
Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni réglé le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.
Appareil multi-normes!
Voir § 9 page 8 et tableau des configurations page 46.
Bienvenue dans le monde des émetteurs récepteurs CB de la première génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT WALKER ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'instruire et d'utiliser votre CB PRESIDENT WALKER ASC.

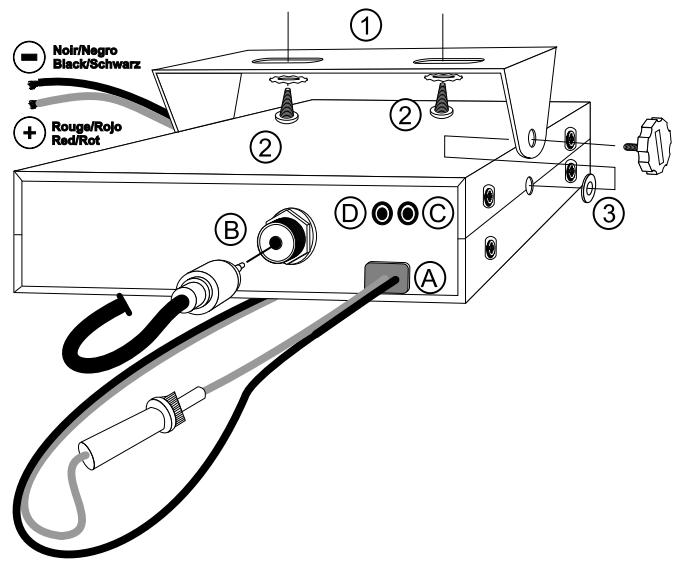

Choix de l'emplacement, montage du POSTE MOBILE
a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile. b) Veillez à ce qu'il ne gène pas le conducteur ni les passagers du véhicule.
SCHEMA GÉNÉRAL DE MONTAGE

c) Prévoyez le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Lors du montage, n'oubliez pas d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTA : Notre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT. SP situé sur la face arrière de l'appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.
Choix de l'antenne :
- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.
B) Antenne mobile :
- Il faut l'instruire à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
- Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
- Il existe 2 types d'antennes : les préréglées et les réglables.
- Les préregliées s'utilisant de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
- Les réglables offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir p. 7 § 5 REGLAGE DU TOS).
- Pour une antenne à fixation par percage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
- Branchez l'antenne (B).
LOBE DE RAYONNEMENT
c) Antenne fixe :
- Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra eventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

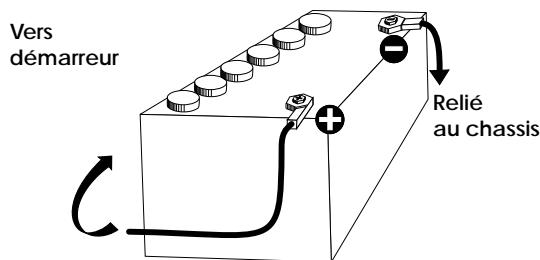

3) Connexion de l'alimentation
Votre PRESIDENT WALKER ASC est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consultez votre revendeur.
ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste :
a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'auto-radio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).

d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.
ATTENTION: Ne jamais remplacer le fuse d'origine (2 A) par un modèle d'une valeur différente!
4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c'est-à-dire sans appuyer sur la pédale du micro)
a) Branchez le micro, b) Vérifiez le branchement de l'antenne, c) Mise en marche de l'appareil : tourner le bouton VOLUME dans le sens des aiguilles d'une montre. d) Tournez le bouton SQUELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable. e) Amenez le poste sur le canal 20 soit à l'aide des boutons «UP» et «DN» du micro ou bien avec le rotacteur situé sur la face avant.
5) RÉGLAGE DU TOS (Taux d'ondes stationnaires)
ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.
- Réglage avec TOS-Metre externe (type PRESIDENT TOS-1 ou TOS-2)
a) Branchement du Tos-mètre : - branchez le Tos-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum de type PRESIDENT CA-2C). b) Réglage du Tos :
- amenez le poste sur le canal 20, positionnez le commutateur du Tos-metre en position CAL ou FWD
- appuyez sur la pédale du micro pour passer en émission,
- amenez l'aiguille sur l'index ∇ à l'aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur sur le vu-mètre doit être très proche de 1. Dans le cas contraire, réajustez votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
- Il est nécessaire de recalibrer le TOS-mètre, entre chaque opération de réglage de l'antenne.
Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de câble inférieure à 3m.
Maintenant, cette poste est prête à fonctionner.
B) UTILISATION
a) Pour allumer votre poste, tourner le bouton (1) dans le sens des aiguilles d'une montre. b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d'une montre.
Certaines fonctions comme le changement de canal, la pression sur les touches etc... sont confirmées par un beep sonore. Celui-ci peut être activé ou déactivé au gré de l'utilisateur, pour cela il est nécessaire de suivre la procédure suivante:
a) Pour activer le beep : appuyer sur la touche "UP" du micro et allumer l'appareil. b) Pour désactiver le beep : appuyer sur la touche "DN" du micro et allumer l'appareil.
2) ASC (Automatic Squelch Control)/SQUELCH
Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.
a) ASC: SQUEELCH A REGLAGE AUTOMATIQUE
Brevet mondial, exclusivité PRESIDENT
Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comportement d'écoute lorsque l'ASC est actif (à fond en sens inverse des aiguilles d'une montre). Elle est débrayable par rotation du bouton (2) dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel.
b) SQUELCH MANUEL
Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être perçus.
3) RF GAIN
Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF POWER.
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
4) MIC GAIN
Réglage du niveau de sensibilité du micro dans le cas d'une utilisation d'un micro accessoire (préamplifié).
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
5) SELECTIONUR DE CANAUX: Touches «DN» et «UP» sur le micro et ROTATEUR en façade
Ces deux touches «UP» et «DN» accessibles sur le micro permettent d'effectuer une montée ou une descente des canaux. Cette fonction est également accessible à partir du rotateur de canaux. La rotation de ce bouton vous permet de sélectionner le canal (de 1 à 40) d'émission ou de réception.
6) Afficheur

Il permet de visualiser le canal sélectionné ou la bande de fréquence utilisée.
7) VOYANT FM
Ce voyant s'allume en rouge en mode FM.
8) VOYANT rx/tx (led bicolore)
Le voyant est vert quand lesquels sont ouverts (réception d'un signal audible). Le voyant est rouge en émission.
Les bandes de fréquences doivent être choisies et le pays où vous utilisez l'appareil. N'utilisez en aucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation.
a) Éteignez l'appareil. b) Placez l'interrupteur F/OFF sur la position F. c) Allumez l'appareil. d) Tournez le bouton des canaux et sélectionnez la bande de fréquence désirée. e) Placez l'interrupteur F/OFF sur la position OFF. f) Éteignez à nouveau l'appareil puis rallumez-le pour valider votre choix. Voir tableau pages 43 à 45.
Noise Blanker/Automatic Noise Limiter. Ces filtres permettent de réduire les bruits de fond et certains parasites en réception. Inactifs en position OFF.
Un haut-parleur de sonorisation extérieure peut être connecté sur le PRESIDENT WALKER ASC par une prise jack située sur le panneau arrière PA. SP (D). En commutant sur la touche PA, le message émis dans le microphone sera dirigé vers le haut-parleur extérieur et amplifié. Tenez le microphone à une distance suffisante de ce haut-parleur afin d'éviter l'effet Larsen.
Le volume du PA est réglable par le bouton MIC GAIN.
Ce commutateur permet de sélectionner le mode de modulation AM, FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur. Modulation d'amplitude/AM : Communications sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé en France). Modulation de fréquence/FM : Communications rapprochées sur terrain plat et dégagé (réglage du squelch plus délicat).
13)Ch 19/ch 9
Les canaux 19 et 9 seront automatiquement sélectionnés en commutant cette touche. Le mode (AM/FM) du canal est fonction de la bande de fréquences utilisée. Voir tableau page 46.
En position OFF, le canal initialement actif est réactivé.

Visualisez le niveau de réception et le niveau de puissance émise.
15)Prise MICRO6BROCHES
Elle se situe en façade de votre appareil et facilite ainsi son intégration à bord de votre véhicule.
Voir schéma de branchement en page 45.
16)PEDALE D'emission du MICRO
Appuyer pour parler et relacher pour recevoir un message.
A) ALIMENTATION (13,2 V) B) PRISE D'ANTENNE (SO-239) C) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 Ω, 0 3,5 mm) D) PRISE POUR HAUT-PARLEUR PUBLIC ADRESS (8 Ω, 0 3,5 mm)
1) Générales
- Canaux : 40
- Modes de modulation
- Gamme de fréquences
- Impédance d'antenne
- Tension d'alimentation
- Dimensions (en mm)
- Poids
- Accessoires inclus 40
AM/FM : de 26.965 MHz à 27.405 MHz : 50 ohms : 13.2 V : 160 (L) x 160 (P) x 55 (H) : 1,1 kg 1 microphone UP/DOWN et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible.
2) EMISSION
- Tolérance de fréquence : +/- 300 Hz
- Puissance porteuse : 1 W AM / 4 W FM
- Émissions parasites : inférieure à 4 nW (-54 dBm)
- Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
- Puissance émise dans le canal adj.: inférieure à 20 μW
- Sensibilité du microphone : 3,0 mV Consommation : 2A (avec modulation)
- Distorsion maximale du signal modulé : 1,8 %
3) RECEPTION
- Sensibilité maxi à 20 dB sinad : 0,5 μV - 113 dBm (AM/FM)
- Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
- Sélectivité du canal adj. : 60 dB
- Puissance audio maxi : 5 W
- Sensibilité du squelch : mini 0.2 μV - 120 dBm
maxi 1 mV - 47 dBm
-Taux de réjection fréq. image : 60 dB Taux de réjection fréq. intermédiaire : 70 dB -Consommation : 400 mA nominal / 1500 mA max
Vérifiez que :
- la fonction PA ne soit pas activée.
- l'antenne soit correctement branchée et que le TOS soit bien réglé.
- le micro soit bien branché.
- la configuration programmée soit la bonne (voir tableau p. 46)
Vérifiez que :
- la fonction PA ne soit pas activée.
- le niveau du squelch soit correctement réglé.
- la configuration programmée soit la bonne (voir tableau p. 46)
- le bouton Volume soit régler à un niveau convenable.
- le micro soit branché.
- l'antenne soit correctement branchée et le TOS bien réglé.
- vous êtes bien sur le même type de modulation que votre interlocuteur.
Vérifiez :
- donne alimentation. qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
- L'état du fusible.
E) commentémetture ou recevoir unmessage ?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).
Choisissez votre canal (19, 27).
Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur.
Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station».
Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d'usage de désirer un autre canal disponible afin de ne pas encombrer le canal d'appel.
Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibistes. Afin de vous aider à comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lierez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.
| AM | : Amplitude Modulation (modulation d'amplitude) |
| BLU | : Bande latérale unique |
| BF | : Basse fréquence |
| CB | : Citizen Band (canaux banalisés) |
| CH | : Channel (canal) |
| CQ | : Appel général |
| CW | : Continuous waves (morse) |
| DX | : Liaison longue distance |
| DW | : Dual watch (double veille) |
| FM | : Frequency modulation (modulation de fréquence) |
| GMT | : Greenwich Meantime (heure méridien Greenwich) |
| GP | : Ground plane (antenne verticale) |
| HF | : High Frequency (haute fréquence) |
| LSB | : Low Side Band (bande latérale inférieure) |
| RX | : Receiver (récepteur) |
| SSB | : Single Side Band (Bande latérale unique) |
| SWR | : Standing Waves Ratio |
| SWL | : Short waves listening (écoute en ondes courtes) |
SW : Ondes courtes TOS : Taux d'ondes stationnaires TX : Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l'émission. UHF : Ultra-haute fréquence USB : Up Side Band (bande latérale supérieure) VHF : Très haute fréquence
ALPHA LIMA : Amplificateur linéaire BAC : Poste CB BASE : Station de base BREAK : Demande de s'intercaler, s'interrompre CANNE A PÉCHE : antenne CHEERIO BY : Au revoir CITY NUMBER : Code postal COPIER : Ecouter, capter, recevoir FIXEMOBILE : Station mobile arrêtée FB : Fine business (bon, excellent) INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France) MAYDAY : Appel de détresse MIKE : Micro MOBILE : Station mobile NEGATIF : Non OM : Opérateur radio SUCETTE : Micro SUPérieURS : Canaux au-dessus des 40 canaux autorisés (interdits en France) TANTE VICTORINE : Télévision TONTON : Amplificateur de puissance TPH : Téléphone TVI : Interférences TV VISU : Se voir VX : Vieux copains WHISKY : Watts WX : Le temps XYL : L'épouse de l'opérateur YL : Opératrice radio 51 : Poignée de mains 73 : Amitiés 88 : Grosses bises 99 : Dégager la fréquence 144 : Polarisation horizontale, aller se coucher 318 : Pipi 600 ohms : le téléphone 813 : Gastro liquide (apéritif)
Code «q»:
QRA : Emplacement de la station
QRA Familial : Domicile de la station
QRA PRO : Lieu de travail
QRB : Distance entre 2 stations
QRD : Direction
QRE : Heure d'arrivée prévue
QRG : Fréquence
QRH : Fréquence instable
QRI : Tonalité d'émission
QRJ : Me recevez-vous bien ?
QRK : Force des signaux (R1 à R5)
QRL : Je suis occupé
QRM : Parasites, brouillage
QRM DX : Parasites lointains
QRM 22 : Police
QRN : Brouillage atmosphérique (orages)
QRO : Fort, très bien, sympa
QRP : Faible, petit
QRPP : Petit garcon
QRPPette : Petite fille
QRQ : Transmettez plus vite
QRR : Nom de la station
QRRR : Appel de détresse
QRS : Transmettez plus lentement
QRT : Cessez les émissions
QRU : Plus rien à dire
QRV : Je suis prêt
QRW : Avissez que j'appelle
QRX : Restez en écoute un instant
QRZ : Indicatif de la station : par qui suis-je appelé?
QSA : Force de signal (S1 à S9)
QSB : Fading, variation
QSJ : Prix, argent, valeur
QSK : Dois-je continuer la transmission ?
QSL : Carte de confirmation de contact
QSO : Contact radio
QSP : Transmettre a...
QSX : Voulez-vous écouter sur...
QSY : Dégagement de fréquence
QTH : Position de station
QTR : Heure locale
CANAUX d'appel :
27 AM : appel général en zone urbaine 19 AM : routiers 9 AM : appel d'urgence 11 FM : appel d'urgence
Conditions generales de garantie
Ce poste est garanti 5 ANS pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.
- Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
- Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
- Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
- Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
- Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
- Ne pas réaliser l'installation de votre appareil sans avoir lu ce manuel d'instructions.
- Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d'achat.
Ne sont pas couverts :
- Les dommages causés par accident, choc ou emballage insuffisant.
- Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
- La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
- Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.
Si vous constatez des défauts de fonctionnement :
- Vérifier l'alimentation de votre appareil et la qualité du fusible.
- Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone...
- Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
- En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
- Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez-la au nouveau propriétaire pour le suiv S. A. V.
- En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déterminera la conduite à tenir.
- Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation.
Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l'avenir de la CB.

Date d'achat :
Type : radio CB WALKER
N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
Groupe
PRESIDENT
ELECTRONICS
SERVICE DES GARANTIES
Route de SETE - BP 100
34540 BALARUC - FRANCE
Date d'achat : Type : radio CB WALKER N° de série :
5 ans garantie
garane
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA Nulle
Nom Prénom Adresse Ville Code postal Tel Depuis quand faites-vous de la CB ? Qu'aviez-vous comme poste auparavant ? Quelle marque d'antenne utilisez-vous ? Quelles sont les raisons de votre achat ?
Info route Convivialité Assistance-radio
Sécurité Technique Autres
Allez-vous l'installer en fixe
ou en mobile
mobile
Sur quel type de véhicule allez-vous l'installer
Auto Véhicule utilitaire
Poids lourd
Êtes-vous affilié à une fédération ?........ ou à un Club ?.........
Quels magazines de CB lisez-vous ?
Avez-vous d'autres lectures?
Quels sont vos loisirs?
Quelle est votre tranche d'age?
-de 20
20/30
30/40
40/50
50/60
+de60
Quelle est votre profession ?
sans profession
employé
ouvrier
chauffeur
agriculteur
étudiant
cadre
prof. libérale
Déclarons, sous notre seule responsabilité que l'émetteur-récepteur de radiocommunication CB,
Marque : PRESIDENT
Modèle : WALKER
Fabrique en PRC
est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes:
EN 300 135-2: v1.1.1 (2000)
EN 300 433-2 : v1.1.2 (2000)
EN 301 489-13 v 1.2.1 (2002)
EN 60215 (1996)
Balaruc, le 19/08/2005
Jean-Gilbert MULLER Directeur Général
Tableau des frequences pour PL
La bande de frquence et la puissance d'émission de votre apparéil doit correspondre à la configuration autorisée dans le pays où il est utilisé. La banda de férencias y la potentia de émission de su aparato deben corresponder à la configuración autorizada en el Paísdondeél esutilizzato. The frequency band and the transmission power of your transceiver must correspond with the configuration authorized in the country where it is used. Das Frequenband und die Sendungsleistung Its Gerätes mussen übereinstimmmen mit den Normen zugelassen im Land worin es benutzt ist.
Pays dans lesquels il existe des limitations particulières (Licence)
Pays dans lequel la réglementation nationale autorise une puissance d'émission supérieure à la limite établie dans la norme harmonisée, précisée dans le quatrième paragraphe de la préface de la norme harmonisée EN 300 433.
