VALERY CLASSIC - Radio émetteur-récepteur PRESIDENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VALERY CLASSIC PRESIDENT au format PDF.
| Type d'appareil | Radio émetteur-récepteur |
| Plage de fréquences | Non précisé |
| Nombre de canaux | 40 |
| Alimentation | 12 V DC (généralement) |
| Modulation | AM/FM |
| Puissance d'émission | Non précisé |
| Microphone | Microphone à main avec câble spiralé |
| Affichage | Affichage numérique du canal |
| Contrôle du volume | Oui |
| Contrôle de tonalité | Oui |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Fonctions supplémentaires | Scan, mémoire canaux |
| Type d'antenne | Externe, non incluse |
| Utilisation recommandée | Communication radio mobile |
FOIRE AUX QUESTIONS - VALERY CLASSIC PRESIDENT
Questions des utilisateurs sur VALERY CLASSIC PRESIDENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio émetteur-récepteur au format PDF gratuitement ! Retrouvez votre notice VALERY CLASSIC - PRESIDENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VALERY CLASSIC de la marque PRESIDENT.
MODE D'EMPLOI VALERY CLASSIC PRESIDENT
Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régle le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.
Bienvenue dans le monde des émetteurs-recepteurs CB de laforthème génération. Cette nouvelle gamme de postes vous fait acceder à la communication électronique la plus performante. Gracé à l'utilisation de technologies de pointe garantissant des qualités sans precedent, votre PRESIDENT VALERY est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibiltés, nous vous conseillons de dire attentivement ce mode d'emploi avant d'installer et d'utiliser notre CB PRESIDENT VALERY
A) INSTALLATION :
1) CHOIX DE L'EMPLACEMENT, MONTAGE DU POSTE MOBILE :
a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile.
b) Veiliez à ce qu'il ne géné pas le conducteur ni les passagers du vehicule.

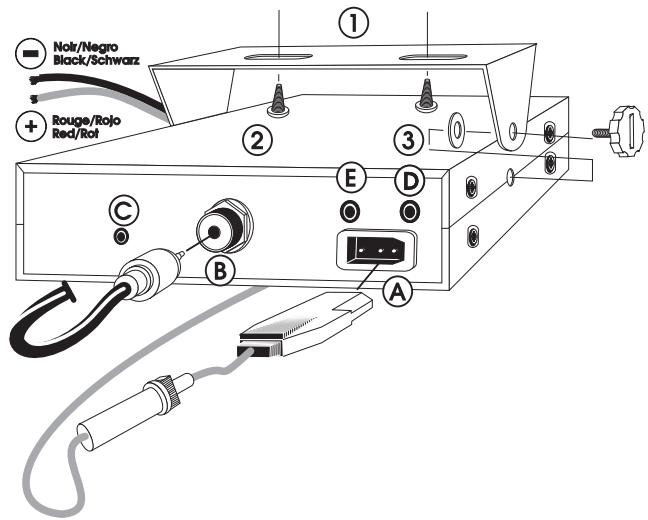

SCHEMA GENÉRAL DE MONTAGE

c) Prévoyez le passage et la protection des différents câbles, (alimentation, antennne, accessoires...) afin qu'ils ne viennent enaucun cas perturber la conduite du vehicule.
d) Utilise pour le montage le berceau (1) livre avec l'appareil, fixez-le solidement à l'aide des vis autotaraudées (2) fournions (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du vehicule lors du perçage.
e) Lors du montage, n'oubliez pas d'insérer les rondelles de caouchouc (3) entre le poste et son support. Celles-ci jouent en effet un role «d'amortisseur » et permettent une orientation et un serrage en douceur du poste.
f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon.
- NOTE: Pour une meilleure écoute des communications, il est recommendé d'adjoindre un haut-parfaiteur externe (connecteur EXT.SP situé sur la face arrière de l'appareil : D). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre apparell.
2) INSTALLATION DE L'ANTENNE :
a) Choix de l'antenne:
- En CB, plus une antenné est grande, meilleur est son rendement.党的建设 saura orienter toutechoix.
b) Antenne mobile:
Il faut l'insteller à un endroit du vehicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
- Dans le cas où une antennae radiotelphone est déjà installee, I'antenne CB doit etre au-dessus de celle-ci.
- Il existe 2 types d'antennes : les prérgliées et les régiables.
- Les prégrégées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrêté).
- Les régibles offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir p 7 § 5 RÉGLAGE DU TOS).
Pour une antenné à fixation par percage, il est nécessaire d'avoir un excellent contact antenné/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
- Lors dupassage du cable coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
- Branchez l'antenne (B).
c) Antenne fixe:
Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuelles haubaner conformément aux normes en vigueur (ser renseigner auprès

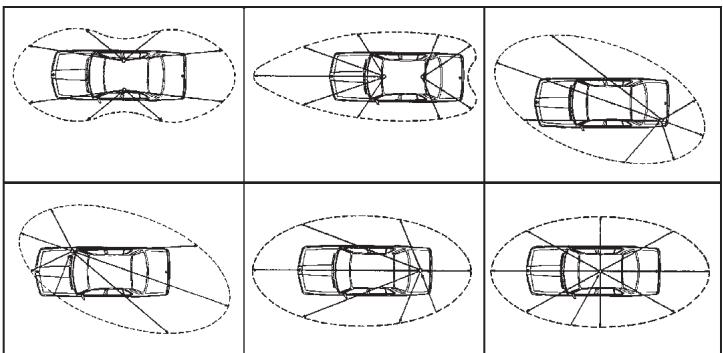

LOBE DE RAYONNEMENT
d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement concus pour un rendement optimal de chaque apparéil de la gamme.
3) CONNEXION DE L'ALIMENTATION :
Votre PRESIDENT VALERY est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifie vos connexions.
Votre poste doit être allimenté par une source de courant continue 12 Volts (A). Al'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifier que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consultez cette revendeur.

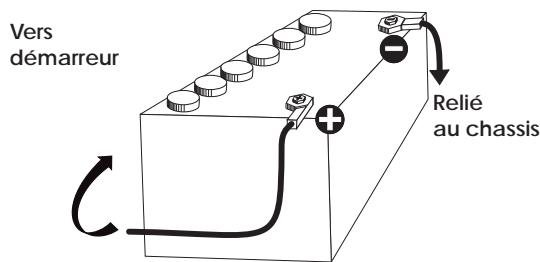

ATTENTION: Les carnions possedgent generalement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12).
Toutes les opérations de branchement suivantes doivent être effectuees cordon d'alimentation non raccordé au poste :
a) Assurez-vous que l'alimentation soit bien de 12 Volts.
b) Repérez les bornés (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un cable de section équivalente ou supérieure.
c) Il'est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous-vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'auto-radio ou sur d'autres parties du circuitélectrique pouvant dans certains cas favoriser la réception de signaux parasitifs).
d) Branchez le fil rouge (+) à la bome positif de la batterie et le fil noir (-) à la bome négative de la batterie.
e) Branchez le cordon d'alimentation au poste.
ATTENTION: Ne jamais remplacer le fusible d'origine (2A) par un modele d'une valeur

differente!
4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c'est à dire sans appuyer sur la pédale du micro):
a) Branchezle micro,
b) Vérifiez le branchement de l'antenne,
c) Mise en marche de l'appareil : tournier le bouton VOLUME dans le sens des aiguilles d'une montre.
d) Tournez le bouton SQUELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable.
e) Amenez le poste sur le canal 20 à l'aide du rotacteur situé sur la face avant.
5) RÉGLAGE DU TOS (Taux d'ondes stationnaires):
ATTENTION: Opération à effectuer impératifement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.
- Réglage avec TOS-Metre externe (type PRESIDENT TOS-1 ou TOS-2):
a) Branchement du Tos-metre:
- branchez le Tos-metre entre le poste et l'antenne, le plus pres possible du poste (utilisez pour cela un cable de 40 cm maximum de type PRESIDENT CA-2C).
b) Reglage du Tos :
- amenez le poste sur le canal 20,
positionnelez commutateur du Tos-metre en position CAL ou FWD - appuyez sur la pédale du micro pour passer en émission,
- amenez l'ailguille sur I'index à l'aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur lui sur le vu-mêtre doit être très proche de 1. Dans le cas contraire, réajustez votre ANTENNE jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable),
- il est nécessaire de recalibrer le Tos-metre, entre chaque opération de réglage de l'antenne.
Maintenant, votre poste est prêt à fonctionner.
B) UTILISATION :
1) MARCHE/ARRET - VOLUME :
a) Pour allumer votre poste, tourner le bouton (1) dans le sens des aiguilles d'une montre.
b) Pour augmenter le volume sonore, continuer à tournier ce bouton dans le sens des aiguilles d'une montre.
2) SQUELCH:
Permet de supprimer les bruits de fond indésirables en l'absence de communication. Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'à point exact où tout bruit de fond disparait. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, sesels les signaux les plus forts peuvent être perçus. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le comport d'écoute.
Un haut-parleur de sonorisation extérieure peut etre connecté sur le PRESIDENT VALERY par une prise jack située sur le panneau arriere PA.SP (E).En appuyant sur la touche PA, le message émis dans le microphone sera dirigé vers le haut-parleur extérieur et amplifié. Tenez le microphone à une distance suffisante de ce haut-parleur afin d'évitier l'effet Larsen.
Une pression sur cette touche active cette fonction. Le volume du PA est régliable par le bouton MIC GAIN. Une nouvelle pression désactive le PA et votre poste revient à sa configuration précédente.
4) ANL:
Automatic Noise Limiter. Ce filtre permet de réduire les bruits de fond et certains parasites en réception.
La 1^ére pression active le filtrte ANL, la 2^ème le supprime.
5) MODE:
Ce commutateur permet de selectionner le mode de modulation AM, FM.
Votre mode de modulation doit correspondir à celui de votre interlocuteur.
A/Modulation d'amplitude/AM: Communications sur terrain avec reliets et obstacles sur moyenne distance (mode le plus utilisé en France).
B/ Modulation de fréquence/FM : Communications rapprochées sur terrain plat et dégagé. Meilleure qualité de communication (réglage du squelch plus délicat).
6) FORT/FAIBLE:
Ce commutateur permet de faire varier l'intensité d'éclairage de l'afficheur.
7) SÉLECTIONUR DE CANAUX: ROTACTEUR en façade.
La rotation de ce bouton vous permet de selectionner le canal (de 1 à 40) d'émission
ou de réception.
8) FM:
Levoyant rouge FM s'allume lors du passage en modulation de fréquence
9) RX / TX :
Levoyant vert RX est allumé lors de la réception, levoyant rouge TX s'allume lors du passage en émission.
10)AFFICHEUR :
Il permet de visualiser le canal en cours d'utilisation.
Le vu-metre affiche le niveau de réception et le niveau de puissance émise ainsi que le taux de modulation.


11)RF GAIN:
Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsqu'el interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication approchée avec un correspondant non équiné à un RF POWER.
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
12)MIC GAIN :
Réglage du niveau de sensibilité du micro dans le cas d'une'utilisation d'un micro accessoire (préamplifié).
La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.
13)PRISE MICRO6 BROCHES:
Voir schéma de branchement en page 46
14)PEDALE D'EMISSION DU MICRO:
Appuyer pour parler et relacher pour receivevoir un message.
A) ALIMENTATION (13,2 V)
B) PRISE D'ANTENNE (SO-239)
C) PRISE POUR S-METRE EXTERIEUR (Ø 2,5 mm)
D) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 ,03,5mm)
E) PRISE POUR HAUT-PARLEUR PA(8 , 0, 3, 5 mm)
C) CHARACTERISTIQUES TECHNIQUES :
1) GÉNÉRALES:
- Canaux
- Modes de modulation
- Gamme de fréquence
- Impedance d'antenne
Tensiond'alimentation - Dimensions(enmm)
- Poids
- Accessoires inclus
: 40
AMFM
: de 26.965 MHz à 27.405 MHz
: 50ohms
13.2V
160(L)×240(P)×55(H)
1,6kg
: 1 microphone et son support,
1 berceau, vis de fixation.
2) ÉMISSION:
Tolerancedefrequency
- Puissance porteuse
- Émissions parasites
- Réponse en fréquence
- Puissance émise dans le canal adj.
- Sensibilité dumicrophone
-Consommation
Distorsion maxi. du signal modulé
+/-300Hz
1 WAM/4WFM
inférieure à 4 nW (-54 dBm)
300 Hz à 3 kHz en AM/FM
inférieure à 20µW
1,0mV
1,7A(avecmodulation)
1,8%
3) RECEPTION:
- Sensibilité maxi à 20 dB sinad
- Réponse en fréquence
- Sélectivité du canal adj.
- Puissance audio maxi
Sensibilité du squelch
0.5 V - 113 dBm (AM/FM)
300 Hz à 3 kHz en AM/FM
60dB
5W
mini 0.2 V -120 dBm
maxi 1 mV - 47 dBm
60dB
70 dB
: 500mAnominal 800mA max
- La fonction PA ne soit pas activée
- l'antenne soit correctement branchée et que le TOS soit bien régle.
- le micro soit bien branché.
2) VOTRE POSTE NE REÇOIIT PAS OU VÔTURE RÉCEPTION EST DE MAUVAISE QUALITE :
Vérifiez que:
- La fonction PA ne soit pas activée
- le niveau duquelch soit correctement reglé.
- le bouton Volume soit régèle à un niveau convenable.
- le micro soit branché.
- l'antenne soit correctement branchée et le TOS bien reglé.
- vous étés bien sur le même type de modulation que votre interlocuteur.
3) VOTRE POSTE NE S'ALLUME PAS:
Vérifiez:
-voirrealimentation.
- qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
- l'etat du fusible.
E) COMMENTÉMETTRÉ OU RECEVOIR UNMESSAGE?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).
Choisissez notre canal (19, 27).
Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur. Vous pouvez alors appuyer sur la pédale de vous micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entrainer une ↔ponse du type «Fort et clair la station».
Relâchez la pédale, et attendez une ↔ponse. Dans le cas où vous utilisez un canal d'applé (19, 27), et que la communication est établie avec votre interlocuteur, il est d'utilge de désirir un autre canal disponible afin de ne pas encombrier le canal d'applé.
F) GLOSSAIRE :
Au fil de l'utilisation de votre TX, vous découvertes parfois un langage particulier employé par certains cibistes. Afin de vous aider à moins le comprendre, vous
trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutfoils, il est évident qu'un langage clair et précis facilititera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.
ALPHABET PHONÉTIQUE INTERNATIONAL :
BLU : Bande latérale unique
BF Basse fréquence
CB : Citizen Band (caux banalisés)
CH Channel (canal)
CQ : Appel général
DX : Liaison longue distance
DW : Dual watch (double veille)
FM : Frequencymodulation
(modulation de fréquence)
GMT Greenwich Meantime
(heure du méridien de Greenwich)
GP Groundplane(antennevertical)
HF : High Frequency(haute fréquence)
LSB Low Side Band (bande latérale inférieure)
RX : Receiver(recepteur)
SSB : Single Side Band (Bande latérale unique)
TOS Taux d'ondes stationnaires
TX Transceiver. Désigne un poste émetteur récepteur
CB. Indique aussi l'émission.
UHF Ultra-haute fréquence
USB : Up Side Band (bande latérale supérieure)
| ALPHA LIMA | : Amplificateur linéaire |
| BAC | : Poste CB |
| BASE | : Station de base |
| BREAK | : Demande de s'intercaler, s'interrompre |
| CANNE A PÉCHE | : antennée |
| CHEERIO BY | : Aurevoir |
| CITY NUMBER | : Code postal |
| COPIER | : Ecouter, capter, receivevoir |
| FIXE MOBILE | : Station mobile arrêtée |
| FB | : Fine business (bon, excellent) |
| INFERIEURS | : Canaux en-dessous des 40 canaux autorisés (interdits en France) |
| MAYDAY | : Appel de défresse |
| MIKE | : Micro |
| MOBILE | : Station mobile |
| NÉGatif | : Non |
| OM | : Opérateur radio |
| SUCETTE | : Micro |
| SUPérieURS | : Canaux au-dessus des 40 canaux autorisés (interdits en France).. |
| TANTE VICTORINE | : Television |
| TONTON | : Amplificateur de puissance |
| TPH | : Téléphone |
| TVI | : InterférencesTV |
| VISU | : Se voir |
| VX | : Vieux copains |
| WHISKY | : Watts |
| WX | : Le temps |
| XYL | : L'épouse de l'opérateur |
| YL | : Opéatrice radio |
| 51 | : Poignée de mains |
| 73 | : Amitiés |
| 88 | : Grosses bises |
| 99 | : Dégager la fréquence |
| 144 | : Polarisation horizontal, aller se couche |
| 318 | : Pipi |
| 600 ohms | : le téléphone |
| 813 | : Gastro liquide (apéritif) |
CODE «Q»:
GRA Emplacement de la station
QRA Familial : Domicile de la station
QRA PRO Lieu de travail
QRB : Distance entre 2 stations
QRD Direction
QRE Heured'arriveeprévue
QRG Fréquence
QRH : Fréquenceinstable
QRI : Tonalité d'émission
QRJ : Merecevez-vous bien?
QRK : Force des signaux (R1 à R5)
QRL Je suis occupé
QRM Parasites, brouillage
QRMDX : Parasites lointains
QRM22 :Police
QRN Brouillage atmospérique (orages)
QRO Fort, très bien, sympa
QRP : Faible, petit
QRPP : Petit garcon
QRPPette :Petite fille
QRQ : Transmettez plus vite
QRR : Nom de la station
QRRR : Appel de détresse
QRS : Transmettez plusentement
QRT Cesse les émissions
QRU Plusrienadire
QRV Je suis préfé
QRW Avisez que j'appelle
QRX : Restez en écoute un instant
QRZ : Indicatif de la station : par qui suis-je appelé?
QSA Force de signal (S1 à S9)
QSB : Fading, variation
QSJ :Prix,argent,valeur
QSK : Dois-je continuer la transmission ?
QSL Cartedeconfirmationde contact
QSO Contact radio
QSP :Transmettrea...
QSX :Voulez-vous écouter sur...
QSY : Dégagement de fréquence
27 AM : appel général en zone urbaine
19AM Routiers
9AM Appel d'urgence
11 FM : Appeld'urgence
Ce poste est garanti 2 ANS pièces et main d'oeuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de dire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.
- Pour être valable, la garantie doit nous être returnée au plus tard 1 mois après l'achat.
- Détacher après l'avoir fait replir la partie ci-contre et la returner dûment complétée.
- Toute intervention effectue dans le cadre de la garantie sera gratuite et les frais de réxpédition pris en charge par notre Société.
- Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
- Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
- Ne pasrialde a installation de la appareil sans avoir lu ce manuel d'instructions.
-
Aucune piece détachée ne sera envoyée ni échangée par nos services au titre de la garantie.
-
Les dommages causés par accident, chocol ou emballage insuffisant.
- Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
- La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pieces détachées.
-
Les interventions ayant modifiées les caractéristiques d'agréement, les réparations ou modifications effectuees par des tiers non agreés par notre Société.
-
Vérifier l'alimentation de votre apparéil et la qualité du fusible.
- Contrôlez les différents branchements: jacks, prise d'antenne, prise du microphone...
- Assurez-vous de la bonne position des différents régages de votre apparéil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
- En cas de non prise en charge au titre de la garantie, l'intervention et la réxpédition du matériel seront facturés.
- Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suiv S.A.V.
- En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déscièdra de la conduite à tener.
- Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation jugée onèreuse par rapport à la valeur du matériel.
Vou venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de dire attentivement ce manuel. N'oubliez pas de nous returner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre apparéil lors de son passage évientuel dans nos ateliers. Quant au questionnaire, son objectif est de nouveaux you connaître et ainsi en répondant à vos aspirations, nous oeuverrons Ensemble pour l'avirnir de la CB.

Date d'achat :
Type : radio CB VALERY Classic
N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
Groupe
PRESIDENT
ELECTRONICS
SERVICE DES GARANTIES
Route de SETE - BP 100
34540 BALARUC - FRANCE
2 ans
de garanue
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA Nulle
Nom.. Prénom
Adresse
Ville.....Code postal..Tel
Depuis quand faîtes-vous de la CB ?
Qu'aviez-vous comme poste aparavant
Quelle marque d'antenne utilisez-vous?
Quelles sont les raisons de votre achat ?
Info route
Convivialité
Assistance-radio
en fixe
Sécurité
Technique
Autres
ou en mobile
Auto Vehicule utilitaire
Poids lourd
- de 20 20/30
40/50 50/60
30/40
+de60
sans profession employé
chauffeur agriculteur
cadre prof.libérale
ouvrier
étudiant
i ATENTION !
Nombre y titre del firmante :
Additif à la notice d'utilisation fournie avec l'appareil :
PAGE 8 :
5) La touche de fonction MODE (5) est inopérante.
Votre apparéil fonctionne uniquement en FM.
PAGE 9 :
D) CARACTERISTIQUES TECHNIQUES :
1) GÉNÉRALES :
-Agrément DGPTN° 980017CB0
- Canaux 40
-Mode demodulation FM
2) ÉMISSION :
-Puissance porteuse 4WFMCW
- Réponse en fréquence : 300 Hz à 3 kHz en FM
3) RECEPTION :
- Sensibilité maxi à 20 dB sinad : 0.5 V - 113 dBm (FM)
- Réponse en fréquence : 300 Hz à 3 kHz en FM
Model VALERY FM
TRANSCEIVER IN ACCORDANCE WITH THE EUROPEAN STANDARD
ETS 300 135 : 40 CHANNELS, 4 W FM
APPROVAL DGPT No 98 0017 CB 0
