ATTENTION !

mini 0,2 V -120dBm

max. 1 mV - 47 dBm

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellen-verhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht vonder Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der fascinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT VALERY. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfällig durch, damit sie alle Möglichkeit ihren PRESIDENT VALERY optimal nutzen können. Beachten Sie besonders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere schöne Funk-Kontakte mit ihrer PRESIDENT VALERY!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienenläßt.
b) Wahlen Sie einen Platz, vondem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.

BEFESTIGUNG DES MONTAGEBÜGELS

c) Achten Sie daraufauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Höhe der Heizung führen!

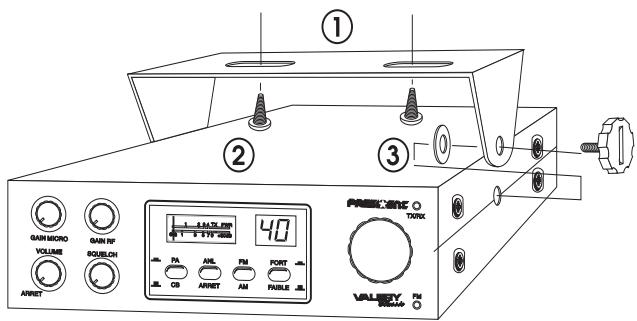

d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrioches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montage-bügell sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglich erschütterungsfrei den Sitz des Funkgerätes erlaubt.
e) Setzen Sie das Funkerat so in die Mobilhalterung ein, daß die jeweiligen Unterlegscheiben (3) aus Kunststoff zwischen Funkerat und innerer Seite des Montagebucheis befestigt werden. Si sorgen davon, daß sich das Funkerat in der Halterung leicht auf den besten Betrachtungswinkel schwenken laBt.
f) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkerat nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abschreibung behindert wird, sollen Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Dieser wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abschlattet.

2) ANSCHLUSS DER ANTENNE:

a) Wahlder Antenne:

• Auch im CB-Funk glit: je better die Antenne,esto groisser die Reichweite der Station. Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilanterne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metal-lunterflächen montiert - möglichst welt entfern't von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollte die CB-Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollen nur auf einer groBen Metallunterflache montiert werden, beispiselsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürgerlaubt den Einbau anvielen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohlen, muß hierzu evtl. das Blech plan geschmirgt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)

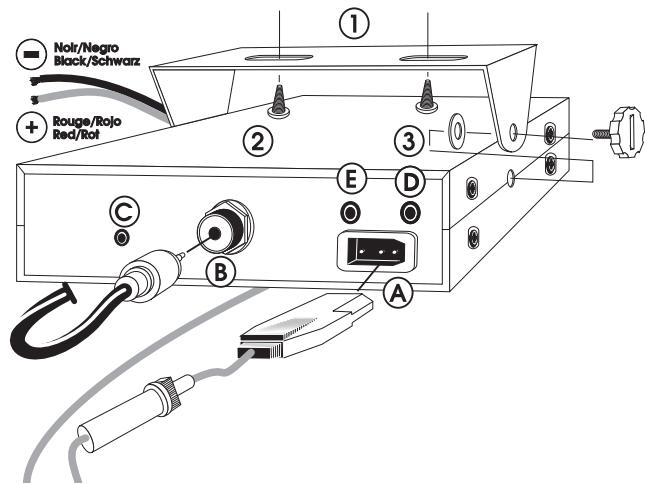

- Befestigen Sie das Antennenkabel am Anschluß (B).

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit ihrer Funkerat die maximale Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlögigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechts beachten! Am besten, Sie lassten die Antennenanlage in dieser Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

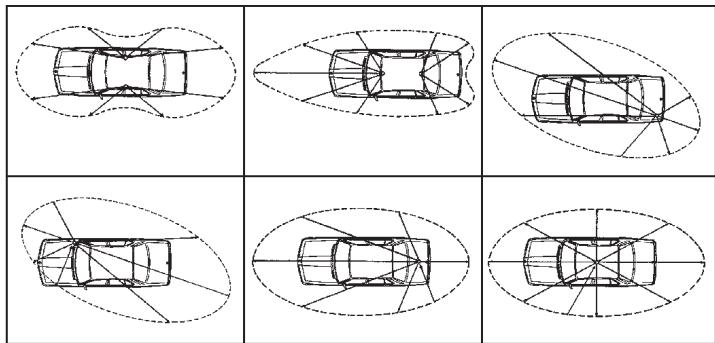

ANTENNNEN-DIAGRAMM

Ihr Funker wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Esist mit einem Verpolungsschutz ausgestellt. Vergewissem Sie sich frozdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei ätheren Wagen kann auch der Plusspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt! Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung gleefert, in das eine 2A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.

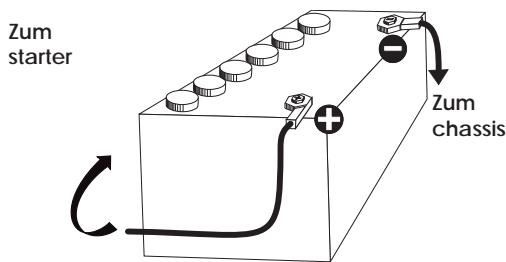

b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkeratz nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungskabel so im Auto, daß es möglichst weniger Störungen von der Zündan-lage aufnehmen kann.

SchlieBen Sie die freien Enden des Stromversorgungskabels mit ent-sprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2VDC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursachefinden und beseitigen, b) nur durch eine Sicherung mit ebenfls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):
a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes

an.

b) SchlieBen Sie eine CB-Antonne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur*hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, Indem Sie am Abstimmknopf direhen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme,müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne sollte bzw.möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

• Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)
  a) An Stelle des eingebauten SWR-Meters können Sie auch ein externes SWR-Meter einsetzen, beispieleweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne einge-schleift. Verwendten Sie hierfür nur die Passend konfektionierten Koaxialkabell (PRESIDENT CA-2C).
  b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
• Schalten Sie zum Abstammen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedriggestes SWR vor.
• Auch hier gilt: Je niedriger das SWR, doit better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit dieser Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhöht.

2) SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Laufspre-cher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem

eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet. Je weiterie Sie den Regler nach rechts dieren,esto stärker muß das Signal sein, das die Wiedergabe durchschnittet. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkerä einen freien Kanal wahren und Regler SQUELCH so welt nach rechts dieren, bis das Rauschen gerade verschwindet.

3) PA (DurchsageVerstärker):

Hir Funkerat läBt sich zusammen mit einem (externen) Laufsprecher auch fur Durchsagen als «Mega-phon» benutzten. SchlieBen Sie hierzu an der Buchse PA.SP (E) auf der Rückseite Ihres Funkeratges einen passenden (AuBen-) Lauf-sprecher an.

Drucken Sie die Taste PA, um die Funktion «Durchsage-Veränderter» zu aktivieren. Sprechen Sie in das Midrofon und religeln Sie die Wiedergabe-Lautstärke mit dem Regler MIC GAIN. Zum Ausschalten der Funktion «Durch-sage-Veränderter» drucken Sie nochmalis die Taste PA.

4) ANL (Storaustaster):

These Taste drücken, um den Storaustaster zu aktivieren. Es werden dann beim Empfang kurze Störspitzen («Knacken») unterrückt.

5) MODE (Betriebsart):

These Umschalter gibt Ohnen die Möglichkeit die Modulationsart zuändern. AM/FM ihre Modulationsart muß mit ihren Geschäftspartner einstimmen :

A/Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit Hindemissen auf mitllerer Distan.

B/ Freqenz-Modulation/FM: Fünah Gesprüche auf freienden Gliende. (Der Sqelchregler ist schwerer einzustellen)

6) FORT/FAIBLE:

Das Funkgerät ist angeschaltet: Mit diese Funktion konnen Sie die Leuchtkaff der Display regulieren.

7) KANALWAHL mit DREHSHALTER:

Mit dem DREHSCHALTER am Funkerat konnen Sie die Kanäe einstellen: Drehen nach rechts wechselt auf höhere Kanäe, Drehen nach links auf tiefere Kanäe.

8) FM:

Das rotes Leuchtzeigen FM leuchtet auf wenn das Gerät in Frequenz Modulation funzioniert.

9) RX / TX

Die Sende-/Empfangs-Anzeige leuchtet grun auf, wenn das Funkgerät im Emfangsbetrieb arbeitet und rot, wenn das Gerät durch Drücken der Sendetaste am Mikrophon auf Senden geschäftet ist.

10)ANZEIGE:

These Anzeige gibt den aktuellen Sende-/Empfang-Kanal an. Der BARGAPH gibt den aktuellen Signalstärke bei Senden oder Empfangen.

11)RF GAIN:

Mit thisem Regler stellen Sie die Empfindlichkeit des Emfänger in Ihr Funkerat, wenn der Regler RF GAIN auf dem rechten Anschlag stiert (= Normalstellung). Drehen sie den Regler nach links, so wird die Empfindlichkeit rechtuziert. Das kann dann nötig sein, wenn sehr starke Stationen nur verzerrn aufkommen; s. aber auch Punkt MODE (Betriebsart)!

12)MIC GAIN (Mikrofonpegel):

Mit MIC GAIN stellen Sie den Mikrofonpegel ein. Steht der Regler auf dem rechten Anschlag (= Normalstellung), so ist der Pegel am größten. Durch Drehen nach links konnen sie Ihr z.B. bei Verwendung von Verständerkimrofonen reduzieren (falls ihr Funkpartner die Sprache als verzerrt beurteilit.)

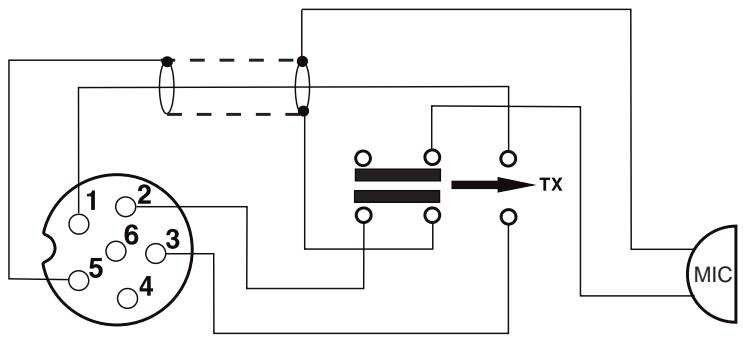

13)BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Bedierungsanleitung seit46.

14)PTT TASTE:

Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in das Mikrofon spechen), zum Empfangen loslassen.

A) STROMVERSORGUNG(13,2V)
B) ANTENNNENANSCHLUB (SO-239)
C)EXT.S-METERANSCHLUB ( 2,5mm)
D)EXT.LAUTSPRECHERANSCHLUB (8 , 3,5mm)
E) PA LAUTSPRECHERANSCHLUB (8 , 0 3,5 mm)
C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen(mm)
  Gewicht

40
AM/FM
26,965 MHz bis 27,405 MHz
: 50 Ohms
13,2VGleichspannung
160(B)×240(H)×55(T)
ca.1,6kg

• Lieferumfang

Funkgerat, Handmikrofonmit Halterung, Montagebürger, Montagernaterial

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikofoon-Empfindlichkeit
• Stromverbrauch
• Klirfaktor

+ / - 300Hz
1 WAM/4WFM
: unter 4 nW (-54 dBm)
300 Hz - 3 kHz in AM/FM
: unter 20 W
1,0mV
1,7A (mit Modulation)
1,8%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selection
• NF-Ausgangsleistung
• Squelch-Empfindlichkef maximum 1 mV - 47 dB
• Spiegelfrequenzunterrückung
• ZF-Unterdrückung
• Stromverbrauch

0.5 V - 113 dBm (AM/FM)

300Hz-3kHzAM/FM

60 dB

5W

: minimum 0.2 V - 120 dBm

60 dB

70dB

500mAnominal

800 mA maximum

D) BEI PROBLEMEN:

1) SIEKÖNNENNICTODERNURIN SCHLECHTER QUALITÄTSENDEN:

• Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!

• Prufen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
  2) SIE ERHALTEN AUF IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUELCH richtig ein!

• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontaktaufweist!
• Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewisern Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauschthaben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genießen, sollen den Sie die folgendensechs Regel des CB-Funks beherzigen:

1. Nach dem Einschalten des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhoren.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfältig horen, ob eine Station antwortet. Erst dann den Anruf wiederholen.
6. Nachadem Durchgang der Gegenstation immer erst einige Sekunden Pauselassen, bevor man selbst spricht, damit sich auch andere Stationen melden können (@Umschalt-pause!).

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 4 (AM) als Anrufkanal in AM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Beischlechten Verbindugen oder starken Störungen ist es hauig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteln.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F)BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und;klar um empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit «Lesbarkeit» und der S-Wert («Santiago») für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englishsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha

B Bravo

C Charlie

D Delta

E Echo

F Foxtrott

G Golf

H Hotel

/ India

J Juliet

L Lima

M Mike

N November

O Oscar

P Papa

Q Quebec

R Romeo

S Sierra

T Tango

U Uniform

V Victor

W Whiskey

Y Yankee

Z Zulu

R/S-Code:

R = Lesbarkeit

1 nicht lesbar, unverstandlich
2 zeit-oder teilweise lesbar
3 schwerlesbar
4 lesbar, verstandlich
5 gut lesbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtem durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dienen zumeist der schaffen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflösung gebrauchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea	Momentitte,itte warten, mächtete mitsrechen
Cheerio	Aufwiederhoren	S = Signalstarke
CQ	allgemeiner Anruf	1 kaum hörbar
CL	Ende des Funkverkehn, Stoffschwarz gesamt	2 siehr schwarz hörbar
DX	Funkverbindung über große führungsbar	3
Fading	Signal schwankt	4 ausreichend hörbar
HI	Ich lache	5 ziemlich gut hörbar
		6 gut hörbar
		7 mögig stark hörbar
		8 stark hörbar
		9 sehr stark hörbar

Mike	:	Mikrofon
Müll	:	Störungen
Negativ	:	habe nicht verstanden, nein
OK	:	verstanden, richtig, in Ordnung
Roger	:	Ich habe verstanden, alles einwandfrei empfangen
Skip	:	Funktuiname
Standby	:	Auf Empfang gleiden
Stereo	:	Zwei Stationen senden gleichzeitig
TVI	:	Femsehrstörungen
UFB	:	ganz ausgezeichnet, sehr gut
WY	:	viele, sehr, sehr viele
WX	:	Wetter, Temperatur
YL	:	Fräulein, Frau, weiblicher CB-Funker
55	:	viel Erfolg, alles Gute
73	:	Grüße
88	:	Liebe und Külse (als herzlichen Gruß an eine YL)
99	:	Verschwindel Räume den Canal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei Buchstaben-Kürzeln lassen sich schnell Informationen vermittelt. Daalanders «CB-Neulinge»mitunter diese Abkürzungen nicht kennen, haben wir die gebrächtlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erlautert:

QRA : Mein Stationsname ist...
QRG : Frequenz, Betriebskanal
QRL Beschäftigung, Arbeitsplatz
QRM Störung durch andere Stationen
QRN : Atmospheric Störungen
QRP : Arbeits mit geringer Leistung
QRT : Ende des Funkverkehrs
QRU Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende-undempfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Siewerden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO : Funkverbindung, Gesprach über Funk
QSP Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle

QSY : Frequenzwechsel, Kanalwechsel
QTH Standort

GERÄT IN UBEREINSTIMMUNG MIT DER EUROPÄISCHEN NORM

ETS 300 135 : 40 Kanälen, 4 W FM

ZULASSUNG DGPT No 98 0017 CB 0

Additiv an die Bedienungs Anleitung:

SEITE 36:

5) Der Umschalter MODE (5) Funktioniert nicht.

SEITE 37:

D) TECHNISCHE DATEN:

1) ALLGEMEIN:

-Zulassung DGPT N°980017CB0
- Kanäle 40
-Betriebsart FM

2)SENDETEIL:

• Sendeleistung : 4 W FM CW
• Frequenzgang : 300 Hz-3 kHz in FM

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD) : 0,5 μV - 113 dBm (FM)
• Frequenzgang : 300 kHz - 3 kHz in FM

NOTES

FREQUENCY TABLES CB-KANÄLE UND IHRE FREQUENZEN TABLEAU DES FREQUENCES TABLA DE FRECUENCIES

N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N° Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
1	26,965 MHz	21	27,215 MHz
2	26,975 MHz	22	27,225 MHz
3	26,985 MHz	23	27,255 MHz
4	27,005 MHz	24	27,235 MHz
5	27,015 MHz	25	27,245 MHz
6	27,025 MHz	26	27,265 MHz
7	27,035 MHz	27	27,275 MHz
8	27,055 MHz	28	27,285 MHz
9	27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

PRISE MICRO6 BROCHES
CONEXIONDELMICRO6PINS
6-PINMICROPHONEPLUG
BELEGUNGDERMIKRO-FONBUCHSE(sechspolig)

1	Modulation	Modulación	Modulation	Modulation
2	RX	RX	RX	RX
3	TX	TX	TX	TX
4	-	-	-	-
5	Masse	Masa	Ground	Masse
6	Alimentation	Alimentación	Power Supply	Stromversorgung

10月25日

Groupe

PRESIDENT

ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE - Route de SèteBP 100 - 34540 BALARUC

Site Internet : http://www.president-electronics.com

E-mail : [e-mail]

0274/05-01
