RP80 - Multi-effets pour guitare DIGITECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	Modélisation d'amplis, effets numériques, 40 presets, 20 effets simultanés
Alimentation électrique	Adaptateur secteur 9V inclus
Dimensions approximatives	320 mm x 220 mm x 60 mm
Poids	1,5 kg
Compatibilités	Compatible avec guitares électriques et acoustiques
Type de batterie	Non applicable (fonctionne uniquement sur secteur)
Tension	9V
Puissance	Non spécifiée
Fonctions principales	Effets de modulation, de délai, de réverbération, simulateur d'ampli
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni
Informations générales	Idéal pour les guitaristes débutants et intermédiaires, interface utilisateur intuitive

FOIRE AUX QUESTIONS - RP80 DIGITECH

Comment réinitialiser le DIGITECH RP80 aux paramètres d'usine ?

Pour réinitialiser le DIGITECH RP80, maintenez enfoncé le bouton 'Edit' tout en allumant l'appareil. Cela rétablira les paramètres d'usine.

Pourquoi le son de mon DIGITECH RP80 est-il faible ?

Vérifiez le niveau de sortie et assurez-vous que le volume de l'amplificateur est réglé correctement. Assurez-vous également que les câbles sont correctement connectés.

Comment changer les effets sur le DIGITECH RP80 ?

Utilisez le sélecteur de programmes pour naviguer entre les différents effets. Vous pouvez également éditer chaque effet en appuyant sur le bouton 'Edit'.

Le DIGITECH RP80 ne s'allume pas. Que faire ?

Vérifiez l'alimentation et assurez-vous que le câble d'alimentation est correctement connecté. Testez avec une autre prise électrique si nécessaire.

Comment connecter le DIGITECH RP80 à un amplificateur ?

Utilisez un câble jack 6,35 mm pour connecter la sortie du RP80 à l'entrée de votre amplificateur. Assurez-vous que l'amplificateur est éteint lors de la connexion.

Puis-je utiliser le DIGITECH RP80 avec un ordinateur ?

Oui, vous pouvez le connecter à un ordinateur via une interface audio. Assurez-vous d'utiliser le bon logiciel pour capturer le son.

Comment sauvegarder mes réglages sur le DIGITECH RP80 ?

Pour sauvegarder vos réglages, sélectionnez le patch que vous souhaitez enregistrer et appuyez sur le bouton 'Store'. Suivez les instructions à l'écran pour finaliser l'enregistrement.

Pourquoi le DIGITECH RP80 fait-il des bruits indésirables ?

Vérifiez les câbles et les connexions. Assurez-vous également que les effets ne sont pas mal paramétrés, et essayez de désactiver certains effets pour identifier la source du bruit.

Comment mettre à jour le firmware du DIGITECH RP80 ?

Visitez le site Web de DIGITECH pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil.

Le DIGITECH RP80 fonctionne-t-il avec des pédales d'effet externes ?

Oui, vous pouvez utiliser des pédales d'effet externes en les connectant à l'entrée ou à la sortie du RP80 selon votre configuration souhaitée.

MODE D'EMPLOI RP80 DIGITECH

ATTENTION: Pour évider tout risque d'électrocuration ou d'incidence, n'exposez pas ce nouvelilé à la pluie ou à l'humidité.

Les symboles internationaux illustrés ci-dessus signaient un danger électriche potentiel. L'éclair indique la présence de tensions dangereuses dans l'appareil. Le point d'exclamation indique à l'utilisateur la nécessité de consulter le mode d'emploi. Ces symboles vous indiquent que l'apparil ne contient aucune piece susceptible d'être replacée par l'utilisateur. Ne pas ouvir l'apparil. N'essayez pas de réparer l'apparil vous-même. Consultez des personnes qualifiées. Louverture du boitier de l'apparil pour chaque raison que ce soit entraine instantanément la garantie constructeur. Ne mettez jamais l'apparil en contact avec des liquides. Si du liquide est renversé sur l'apparil, mettez-le immeditariat hors tension et confiez-le à un service de maintenance compétent ou à votre revendeur. En cas d'orage, déconnectez l'apparil du secteur.

Compatibilité electromagnetique

L'utilisation est soumise aux conditions suivantes :

Cet apparéil ne doit causeur aucune interférence dangereuse.
- Cét'article doit accepter toutes les interférences reçues, y compris celles susceptibles d'engendérer un dysfonctionnement.
- Utilisez uniquement des cables blindés.
- Évitez d'utiliser cet apparéil dans une zone sounisse à d'importants champs electromagnétiques.

ATTENTION

Pour vous s curit, observer les instructions suivantes :

Eau et humidit : L appareil ne doit pas tre utilis proximat de liquides ou dans un endroit humide (salle de bain, sous-sol humide, pr s d une piscine, etc.).Veillez ce qu'aucun object ou liquide ne p n tre dans I appareil.

Alimentation:Lappareildoit imp rativement tre connect un rseau secteur de la tension correspondant celle inscrite dans le mode d employo u sur Ippareil.

Mise la terre ou polarisation :

Veiliez ne pas modifier la mise la terre ou la polarisation de I applié.

Protection du cordon secteur :

Les cordons d'alimentation doivent tre plac s de sorte qu il soit impossible de marcher dessus. V rifièz que les cordons ne sont pas pinc s ou cras s par des objets plac s dessus ou c t Veiliez au bon d gagement du cordon sur la prise secteur murale (ou multiprise) et sur l appeareil.

Maintenance: Pour r duire les risques d incendie et d lectrocution, I utilisateur doit uniquement effectuer sur l appeareil les op rations indiqu es dans le mode d employ. Les op rations de maintenance doivent tre confi es des personnes qualifi es.

Pour les appareils quip s d'un fusible accessible : Remplacez le fusible uniquement par un fusible du m me type et du m me calibre.

DECLARATION DE CONFORMITE

Fabricant :

Adresse :

DigiTech

déclare que le produit :

Nom:

RP80

Options :

toutes (necessite adaptateur secteur de Classe II conforme aux normes EN60065, EN60742, ou équivalent)

est conforme aux normes suivantes :

Sécurité :

IEC 60065 (1998)

EMC：

EN 55013 (1990)

EN 55020 (1991)

Informations supplémentaires :

Ce produit est conforme aux directives 73/23/EEC sur les appareilsasse tension, et aux directives EMC 89/336/EEC et 93/68/EEC.

Vice-Président du département d'ingénierie

Date: 23 janvier 2004

Contact en Europe :

Votre revendeur ou distributeur DigiTech ou

Harman Music Group

Nous sommes très fiers des produits que nous fabriquons. C'est pourquoi DigiTech garantit ses produits. Garantie : Les termes de la garantie et les dommages couverts dépendent du pays de distribution du produit. Nous vous conseillons de consulter votre revendeur ou l'importateur/agréé de votre pays.

REMARQUE : Les informations containues dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit ou au système d'exploitation peuvent donc s'avérer inexactes au moment de l'impression de ce mode d'emploi. Les informations containues dans cette version du mode d'emploi annulent et replacient toutes les précédentes.

Introduction

Prise en main

Merci d'avoir choisi le RP80. Il vous offre des outils de creation sonores très puissants jusqu'alsors impossibles à obtaining. Bien que le RP80 soit d'une très grande intuitivité, nous vous recommendons de dire ce mode d'emploi en detail avec le RP80 en face de vous. Ceci vous permettra d'exploiter au moins toutes les possibilité de ce processeur.

Éléments fournis

Avant de commencer, vérifie que les éléments suivants soient prênts :

• RP80
  Adaptateur secteur PS200R
• Ce mode d'emploi
• Carte de garantie

Nous avons apporté les plus grands soins à toutes les étapes de la fabrication du RP80. Tous les éléments fournis doivent être en parfait ordre de fonctionnement. Si un élément venait à manquer ou s'avérait défectueux, contactez immédiatement votre revendeur. Prenez le temps de replir la carte de garantie ou enregistrez-vous en ligne sur notre site http://www.digitaltech.com.

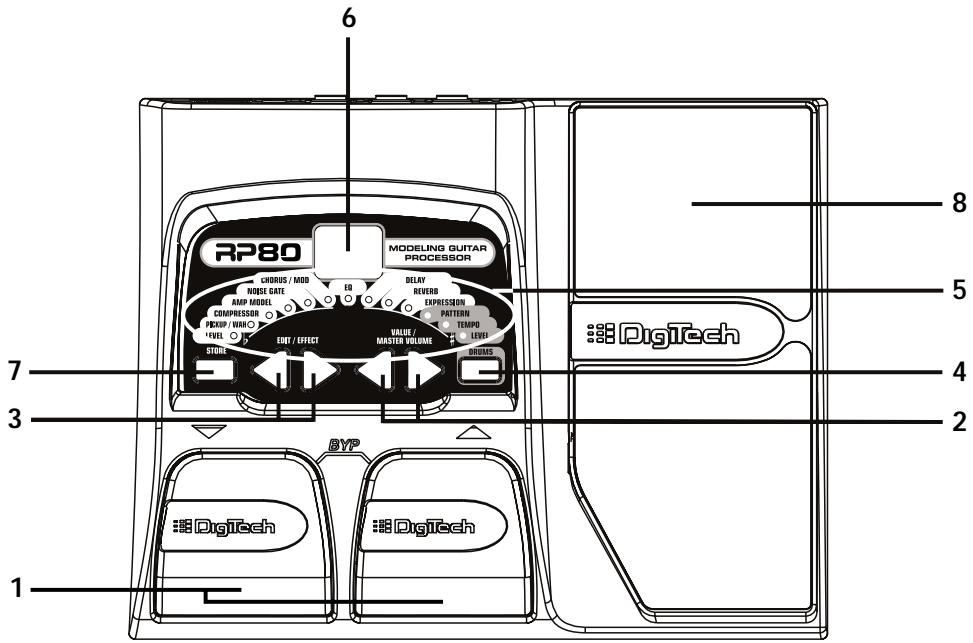

Face avant

1. Pédales - Ces 2 pédales vous permettent de sélectionner les Presets, d'acceder à l'accordeur ou de bypasser le RP80. La pédale haut permet de passer au Preset supérieur, la pédale bas permet de sélectionner les Presets inférieurs. Appuyez simultanément sur les deux pédales pour bypasser le Preset. Maintenez les deux pédales enforcées pour acceder à l'accordeur.
2. Touches Value/Volume - Les touches Value permettent de régler diverses valeurs du RP80. Ces touches contrôleient également le niveau général du RP80, servent à régler un effet sélectionné et à changer le Pattern, le tempo et le niveau de la boite à rythmes. Lorsque l'accordeur est activé, ces touches sélectionnent la.Reference d'accordage.
3. Touches Effect/Edit - Appuyez sur l'une des touches Edit pour passer en mode d'edition et pour sélectionner les effets à editor. Appuyez sur les touches Edit gauche ou croite pour vous déplacer dans les effets. Les Leds d'effets s'allument pour vous indiquer les effets en cours d'edition.
4. Drums - La touche Drums active/désactive la boite à rythmes du RP80. Lorsque la boite à rythmes est active, la Led Drums s'allume et le Pattern est lu en boucle.

5. Leds d'effets - Les Leds d'effets vous renseignent sur le Preset courant. En mode d'édition, les Leds indiquent les effets scélectionnés pour l'édition. En mode accordeur, les Leds indiquent si la note jouée est juste, trop BASSE ou trop haute.

6. Écran - L'écran vous renseigne sur les différentes fonctions, selon le mode sélectionné. En mode de jeu, l'écran indique le numéro de Preset. En mode d'edition, l'écran indique la valeur du paramètre en cours de réglage. Lorsque l'accordeur est activé, l'écran indique la note jouée.

7. Store - La touche Store vous permet de sauvegarder vos éditions dans les Presets utiliser.
8. Pédale d'expression - La pédale d'expression permet de régler en temps réel le volume ou les effets du RP80. Quasiment tous les paramètres peuvent être assignés à la pédale d'expression.

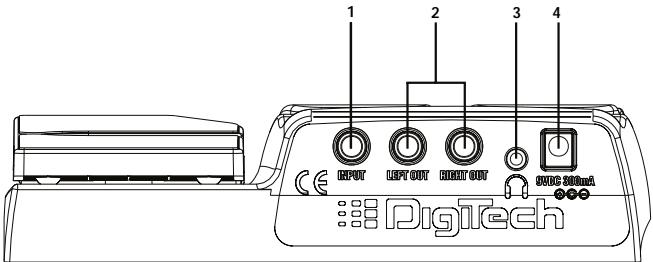

Face arrière

1. Entre - Connectez votre instrument à ce Jack.
2. Sorties - Ces sorties sont au format Jack stéreo 6,35 mm. Connectez ces Jacks à l'entrée de votre amplificateur ou de votre console de mixage. Utilisez la sortie Left pour les applications mono.

Note : Lorsque vous utilisez le RP80 directement dans une table de mixage ou un enregistreur ou avec un casque, vous pouvez activer la fonction de modélisation globale d'enceinte pour simuler une enceinte sur chaque Preset du RP80 (voir page 23 pour de plus amples détails sur la modélisation d'enceinte).

1. Sortie casque - Connectez un casque stéreo à cette sortie mini-Jack.
2. Adaptateur secteur - Connectez uniquement l'alimentation optionnelle DigiTech PS200R.

Connexions

Il y a différentes façon de connecter le RP80. Les schémas suivants montrent certaines de ces connexions.

Avant toute connexion, assurez-vous que votre amplificateur est eteint et que l'adaptateur secteur du RP80 est disconnected. Il n'y a pas d'interrupteur sur le RP80. Pour eteindre le RP80, disconnectede Your instrument du Jack d'entree (pour economiser les piles) ou disconnectez I'adaptateur secteur PS200R de I'embase Power ou du secteur.

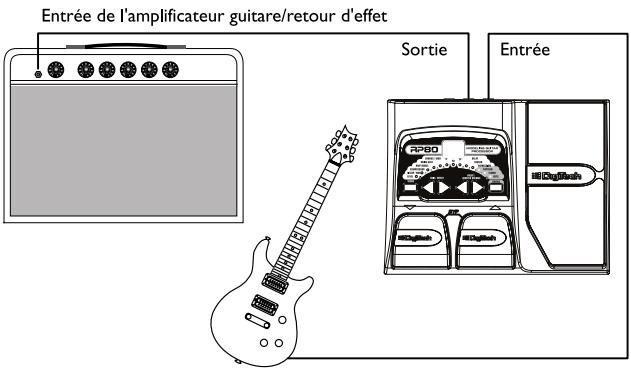

Utilisation en mono

Connectez votre guitare à l'entrée du RP80. Connectez un cable d'instrument mono entre la sortie gauche du RP80 et l'entrée instrument de votre amplificateur.

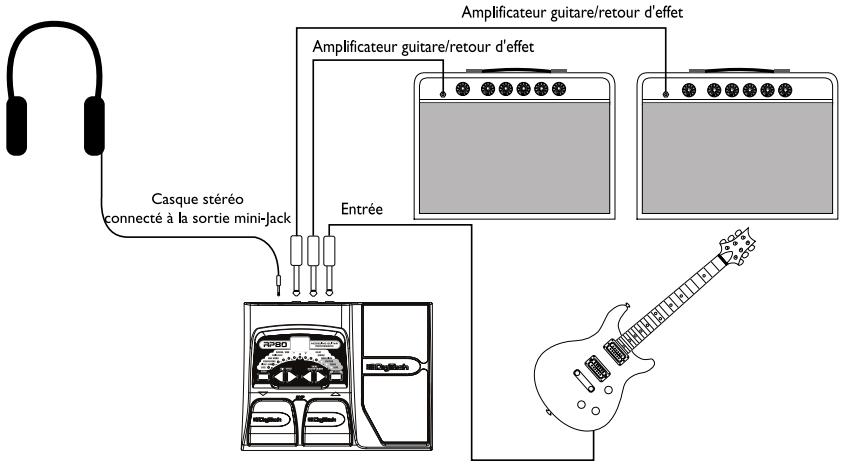

Utilisation stéreo

Pour l'utilisation en stéreo, connectez la guitare à l'entrée du RP80. Connectez la sortie Left du RP80 à un amplificateur ou à l'entrée gauche de votre console de mixage. Connectez la sortie Right au deuxième amplificateur ou à l'entrée droite de votre console. Si vous utilisez une table de mixage, placez les panoramicques des voies aux extremes. Pour simuler une enceinte d'ampli guitare lorsque vous utilisez une console de mixage ou un casque vous pouvez activer la modélisation globale d'enceinte (voir page 23).

Alimentation

Il y a deux façon d'alimenter le RP80 : par piles ou par adaptateur secteur optionnel PS200R. Avant d'allumer quoi que ce soit, réglez vos amplificateurs sur un son clair et réglez les réglages de tonalité à plat (sur 0 ou 5 sur la plupart des amplificateurs).

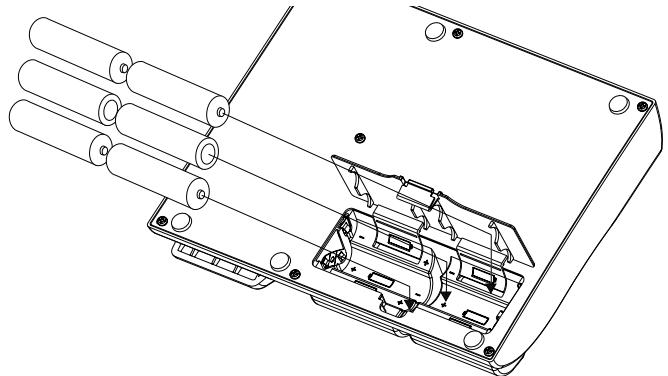

Alimentation par piles

Le RP80 offre une autonomie supérieure a 15 heures avec 6 piles AA. Le compartment des piles est situé sous le RP80. L'illustration suivante indique comment installer les piles.

Note : Faites attention à la polarité des piles lorsque vous les installez. Les polarités changent par paires.

La connexion d'un cordon guitare en entree allume le RP80. DeconnectezYOUR cable guitare pour placer le RP80 hors tension. Placez Your amplificateur sous tension et reglez le volume a un niveau normal. Pour economiser les piles, deconnectez Your instrument de I'entree du RP80 lorsque vous ne l'utilise pas.

Alimentation par adaptateur secteur

Le RP80 peut aussi être alimenté à l'aide de l'adaptateur secteur fourni PS200R. Connectez l'adaptateur secteur PS200R à l'embase Power en face arrêté du RP80. Connectez l'autre extrémité du PS200R à la prise secteur. Placez votre amplificateur sous tension et réglez le volume à un niveau normal.

À propos du RP80 Les Presets

Les Presets sont des emplacements mémoire numérotés correspondant aux sons. Les Presets sont charges avec les commutateurs au pied. Le RP80 dispose de 40 Presets utilisateur (Presets 1-40) et de 40 Presets usine (Presets 41-80). Les Presets utilisateur vous permettent de sauvégarder vos réglages. Les Presets d'usine ne peuvent pas être effacés. D'usine, les 40 Presets utilisateur sont la copie exacte des 40 Presets usine. Ceci vous permet de creator vos propres Presets sans perdre les Presets usine.

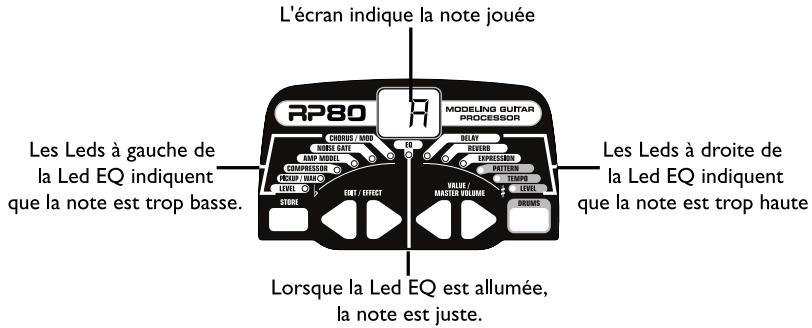

Accordeur

L'accordeur du RP80 vous permet de vous accorder rapidement ou contrôler l'accordage de votre guitare. Activez l'accordeur en Maintenant les deux commutateurs au pied enfonçés. L'indication EU s'affiche rapidement et vous indique que vous avez activé l'accordeur. Jouez une note (utilisez le micro manche, si possible). L'écran indique la note jouée. Les Leds d'effets indiquent si la note est trop haute ou trop BASse. Les 6 Leds rouges de droite indiquent que la note est trop haute et doit être descendue. Les 6 Leds rouges de gauche indiquent que la note est trop BASse et qu'elle doit être remontée. La Led verte du centre indique que la note est juste. La sortie est coupée pendant l'accordage.

Lorsque l'accordeur est activé, vous pouvez modifier la note de référence de l'accordage. Par défaut la féquence est le La = 440 Hz. (affiché sous la forme 40). Appuyez sur les touches Value pour changer de féquence de ↔reference d'accordage: La = Lab (affiché Rb),

La = Sol (affiche 9) et La= Solb (affiche 9b). L'écran clignote rapidement sur la reférence d'accordage. Quittez l'accordeur en appuyant sur l'une des pédales. La reférence d'accordage reste en mémoire jusqu'à la mise hors tension.

Bypass

Les Presets du RP80 peuvent être bypassés pour un son clair et non traité. Pour bypasser le RP80, appuyez sur les deux pédales à la fois. L'écran affiche b'y, indiquant que le Preset est bypassé. Appuyez sur l'une des pédales pour annuler le Bypass et revenir au dernier Preset utilisé.

Édition/creation de Presets

La création de votre propre son est chose aisée et intuitive avec le RP80. Le RP80 vous permet de créé vos propres Presets, ou d'améliorer les Presets existants en fonction de vos besoin. Lorsque vous creez ou editez un son, vous doivent commencer avec un Preset usine ou utiliser. Il n'est pas possible deCOMMencer par un Preset vide. Vous pouvez sauvegarder votre Preset dans n'importe quel emplacement utilisé (voir sauvegarde d'un Preset en page 13).

Pour éditer ou creer un Preset :

1.Appuyez sur LES COMMUTATEURSAU PIED pour selectionner un Preset
2. Appuyez sur la touche EDIT et regardez les LEDs d'effets pour sélectionner l'effecte à éditer.
3.Appuyez sur les touches VALUE pour modifier les valeurs de parametes.

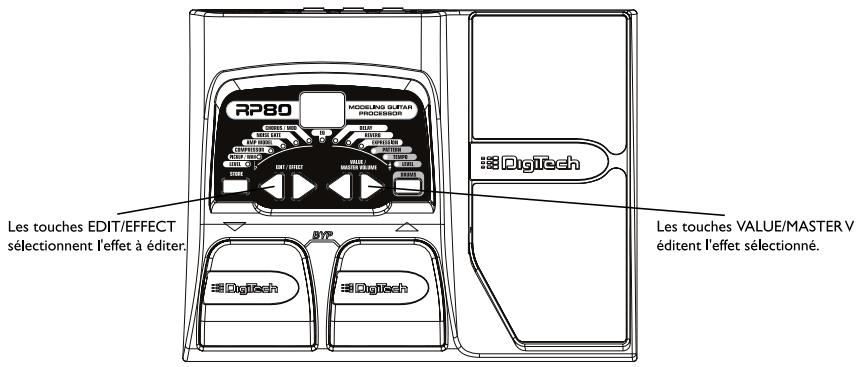

Les Leds d'effets

Lorsque vous éditez un Preset, les LEDs d'effets indiquent l'effecté séLECTIONné pour l'édition. Les touches Edit vous permettent de vous déplacer parmi les modules d'effets. Les LEDs s'allument et indiquent quel groupe d'effets est sélectionné. Chaque effet offre de multiples réglages. Les touches Value vous permettent de modifier la valeur du réglage. Lorsque vous appuyez sur une touche, la valeur ou le statut est indiqué à l'écran.

Lorsque la valeur enregistrée d'un effet est modifiée, le point decimal inférieur droit de l'écran s'affiche pour vous indiquer que vous doivent sauvegarder les modifications. Le fait de changer de Preset, ou la mise hors tension avant la sauvegarde vous fait perdre vos nouveaux réglages.

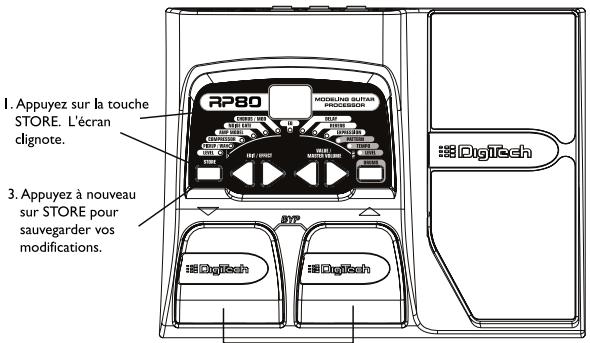

Sauvegarde/copie d'un Preset

Une fois le Preset modifie, vous pouvez le sauvegarder dans l'un des 40 Presets utilisateur (Presets 1-40). Les étapes suivantes vous expliquent comment sauvegarder vos réglages ou comment copier un Preset sous un autre emplacement mémoire :

2. Utilise les commutateurs au pied pour selectionner le Preset dans lequel vous souhaitesez sauvegarder vos modifications.

1.Appuyez sur la touche STORE. Le Preset courant clignote a l'écran.
2.Appuyez sur LES COMMUTATEURS AU PIED pour selectionner le Preset utiliseur de destination pour la copie.
3.Appuyez sur la touche STORE pour savegarder les modifications.

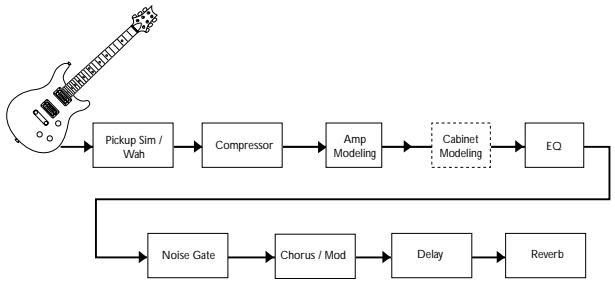

Définition des effets

Le RP80 contient plusieurs amplificateurs virtuels et plusieurs effets de très haute qualité.
Chaque effet du RP80 peut être programmé en fonction de vos applications personnelles. La comprehension de ces effets sur le son vous permettra d'obtenir le son que vous souhaitez. Les sections suivantes dérivent les différents effets et le son qu'ils produit.

Preset Level

Contrôle le niveau de chaque Preset. Ce réglage étant individuel à chaque Preset, vous pouvez modifier ce réglage en fonction des modèles d'amplificateurs utilisés.

Pickup/Wah

Le simulator de micro vous offre le gros son d'un micro à double bobinage à partir d'un micro simple bobinage ou la clarté et la précision d'un simple bobinage si vous guitare est équipée d'un double bobinage. La Wah est un effet contrôle par une pédale d'expression, comme si la guitare parlait et disait "Wah".

Types de micro/Wah - Les touches Value selectionnent le type de micro ou de Wah.

F -Désactive le module Pickup Simulator/Wah.
5H - Donne à un simple bobinage le son d'un double bobinage.
H5 - Donne à un double bobinage le son d'un simple bobinage.
- Cry Wah est un son de Wah traditionnelle.
bα - Boutique Wah est une Wah plus large avec un son plus moderne.
F_r - Wah large bande — balaye la totalité du spectre sonore audible.

Compresseur

Les compresseurs limitent la plage dynamique du signal de la guitare.

I à l' - Contrôle le taux de compression (taux et Sustain) sur une plage de 1 (legere compression) à l'infini (Sustain maximum) ou désactive la compression.

Modélisation d'amplificateur/d'enceinte

La modalisation d'amplificateurs est une technologie qui émule le son de plusieurs amplificateurs célibres modernes et Vintage et de guitares acoustiques. Les valeurs 1-9 augmentent le gain de l'amplificateur et le niveau.

b- -Bé - Basé sur un Blackface
aI- -Basseur unBoutique
r-1-r9 - Base sur un Rectifier
H1-h9-Base sur un Hot Rod
1- - Base sur un Classic Tweed
[1-2] - Base sur un combo anglais

C1-c9-Base sur un ampli a lampes clair
51-59 - Base sur un Stack anglais
L- L9 - Son de combo Crunchy à lampes
9-99 -Amplà lampe a gain elevé
F1-F9 - Distorsion fuzz Vintage
Rc-Guitareacoustique

EQ

L'égalisation est utilisée pour modeler la réponse en fréquence du signal de votre guitare. L'égalisseur du RP80 est similaire aux réglages de tonalité de votre amplificateur. Les valeurs de 1-4 attenuent le niveau de chaque bande de fréquence, 5 correspond à une réponse plate flat (sans correction), et les valeurs de 6-9 accentuent le niveau de chaque bande.

Bass (b 1- b9) - Les touches Value reglent le niveau des graves.
Mid (d 1- d9) - Les touches Value reglent le niveau des mediums.
Treble (t 1- t9) - Les touches Value reglent le niveau des aigus.

Noise Gate

Les Noise Gates suppliment le bruit de fond lorsque vous ne jouez pas. L'AutoSwell create un effet de pédale de volume automatique avec temps d'attaque variable. Différentes guitares et micros nécessités différents réglages de seuil. Sélectionnez un réglage qui coupe le son lorsque vous ne jouez pas.

Of désactive le Noise Gate.

5 1-59 - Sélectionne l'Auto Swell. Les réglages 1-9 sélectionnent le temps d'attaque.

Chorus/Mod

Le module Chorus/Mod vous permet de sélectionner les effets Chorus, Flanger, Phaser, Tremolo, Panner,Vibrato, Rotary Speaker, AutoYa™, Envelope, Detune, Pitch Shift et Whammy™. Lorsque ce module est sélectionné, les touches Value sélectionnent le type d'effet. Vous ne pouvez utiliser qu'un seul de ces effets à la fois. La liste suivante déscrit chaque effet et ses paramètres en détaill.

Chorus [1-9]

Le Chorus ajoute un temps de retard court au signal. Le signal retardé est modulé en hauteur et remélange au signal initial pour creer un son plus écais et une image stéreo plus large. Utilisez les touches Value pour sélectionner l'un des neuf Chorus.

Flange(F1-F9)

Le Flanger utilise le même principe que le Chorus mais avec un temps de retard plus court et reinjecte le signal au-delai de modulation. Il en résultat un balayage sonore exagéré. Utilisez les touches Value pour selectionner l'un des neuf Flangers.

Phaser (P1 - P9)

Le Phaser sépare le signal d'entrée et déphase l'un des signaux, puis le remélange au signal original. Certaines féquences sont alors annulées. Utilisez les touches Value pour sélectionner l'un des neuf Phasers.

Tremolo (1-1-9)

Le tremolo module le volume du signal avec une vitesse constante. Utilisez les touches Value pour selectionner l'un des neuf régages.

Panner (n1-n9)

Le panoramicque automatique module le son de gauche à droite avec une vitesse constante. Utilisez les touches Value pour sélectionner l'un des neuf réglages de Panner.

Vibrato (b-69)

Le vibrato module la hauteur du signal à vitesse constante. Utilisez les touches Value pour sélectionner l'un des neuf réglages de vibrato.

Cet effet simule une enceinte avec un Woofer et un Tweeter tournants. La rotation des deux haut-parleurs produit une combinaison sonore interessante entre un mouvement du son et des légères variations de hauteur. Utilisez les touches Value pour selectionner l'un des neuf réglages de haut-parleur tournant.

AutoYaTM (R1-R9)

L'AutoYa™ combine les caractéristiques d'une Wah et d'un Flanger, créé dessons ressemblant aux voyelles de la voix humaine, comme si la guitare chantait "Yah". L'AutoYa™ anime le son selon l'attaque sur les cordes. Utilisez les touches Value pour selectionner l'un des neuf réglages d'AutoYa™.

Envelope Filter (E1-E9)

Le filtré d'enveloppe est une Wah dynamique qui modifie le son en fonction de l'attaque sur les cordes. Utilisez les touches Value pour sélectionner l'un des neuf réglages d'Envelope Filter.

Detune (d1-d9)

Le Detuner fait une copie de votre son qu'il désaccorde légèrement par rapport au signal original et mixe les deux. Il en résultat un effet de doublage, comme si deux guitares jouaient en même temps. Utilisez les touches Value pour sélectionner.

Pitch Shift (H1-H9)

Le Pitch Shifter copie le signal et transpose la hauteur de la copie. La note transposée est ensuite mélangée à la note originale. Utilisez les touches Value pour sélectionner l'un des neuf réglages de Pitch Shifter. Les réglages sont les suivants :

$$ H I = - 1 2 \text {d e m i - t o n s} $$

$$ H E = - 7 \text {d e m i - t o n s} $$

$$ \mathsf {H} \exists = - 5 \text {d e m i - t o n s} $$

$$ H ^ {4} = - 4 \text {d e m i - t o n s} $$

$$ H 5 = + 3 \text {d e m i - t o n s} $$

$$ H E = + 4 \text {d e m i - t o n s} $$

$$ H 7 = + 5 \text {d e m i - t o n s} $$

$$ H B = + 7 \text {d e m i - t o n s} $$

$$ H 9 = + 1 2 \text {d e m i - t o n s} $$

WhammyTM (h1-h9)

La Whammy™ est un effet qui utilise la pédale d'expression pour modifier la hauteur du signal d'entrée, ou ajouter une harmonie variable sur le signal original. La hauteur de la note varie avec la position de la pédale. Utilisez les touches Value pour sélectionner l'un des neuf réglages de Whammy™. W signifie Whammy et H signifie harmonisation. Les réglages de Whammy sont les suivants :

$$ h \mathbf {I} = \mathbf {W} \text {O c t a v e s u p}. $$

$$ h \overline {{c}} = W 2 o c t a v e s \sup . $$

$$ h \exists = W O c t a v e i n f. $$

$$ h ^ {4} = \mathbf {W} 2 \text {o c t a v e s i n f .} $$

$$ h 5 = H m 3 r d / M a j 3 r d s u p $$

$$ h \bar {E} = H 2 n d / M a j 3 r d s u p. $$

$$ h 7 = H 3 r d / 4 t h \sup . $$

$$ h B = H \text {O c t a v e} \sup . $$

$$ h \mathbb {9} = H O c t a v e i n f. $$

Delay

Le RP80 offre 3 types de déliais : Mono (d), Analog (R) et Ping Pong (P), chacun avec un temps de retard maximum de 2 secondes et deux réglages : temps et répétitions. Le premier paramètre est le type/variation, sélectionnant le type de déliai et fait varier le nombre de répétitions et le niveau. Le second paramètre est le temps de retard, avec une plage de 1-99 (10 ms-990 ms), 1 et 2 (1 et 2 secondes), lorsque la Led Delay est allumée. Les réglages de déliai sont les suivants :

$$ \begin{array}{l l l} d, R, P \text {f} = 5 \% \text {f b a c k , l e v e l 1 5} & d, R, P \text {f} = 5 \% \text {f b a c k , l e v e l 3 0} & d, R, P \text {f} = 5 \% \text {f b a c k , l e v e l 5 0} \ d, R, P \text {f} = 25 \% \text {f b a c k , l e v e l 1 5} & d, R, P \text {f} = 25 \% \text {f b a c k , l e v e l 3 0} & d, R, P \text {f} = 25 \% \text {f b a c k , l e v e l 5 0} \ d, R, P \text {f} = 50 \% \text {f b a c k , l e v e l 1 5} & d, R, P \text {f} = 50 \% \text {f b a c k , l e v e l 3 0} & d, R, P \text {f} = 50 \% \text {f b a c k , l e v e l 5 0} \end{array} $$

Note:fback = repétitions,Level = niveau

Reverb

La réverbération ajoute de l'espace au son, comme si vous jouiez dans une piece ou un espace plus ou moins grand. Utilisez les touches Value pour sélectionner l'un des neuf régles. Plus la valeur est importante, plus le niveau est élevé. Les régles de réverbération sont les suivants :

$$ r - F g = R o o m $$

La pédale d'expression du RP80 peut être assignée pour contrôler au pied et en temps réel le volume, la Wah, la Whammy™, le Ya Ya™, ou n'importe quel autre paramètre. Lorsque vous avez assigné un paramètre à la pédale d'expression, vous pouvez assigner une valeur minimale et une valeur maximale. Cette procédure est la suivante :

1. Appuyez sur la touche EDIT/EFFECT de croite jusqu'à ce que la Led Expression de la rangée Effects clignote. Une Led d'effet clignote également pour indiquer àquel effet la PEDale d'expression est assignée.
2. Appuyez sur l'une des touches VALUE/MASTER VOLUME jusqu'à allumer la Led d'effet souhaïée. La Led Expression continue de clignoter lors de la sélection et l'écran indique une valeur décrivant le paramètre affecté à la pédale d'expression :

Pas d'affection	--
Volume*	DL (Niveau de sortie)
Wah	RH (La pédale d'expression sert pour la Wah)
Amp	GR (La pédale d'expression contrôle le gain de l'ampli)
Chorus	SP (Vitesse)	LE (Niveau)
Flanger	SP (Vitesse)	LE (Niveau)
Phaser	SP (Vitesse)	LE (Niveau)
Tremolo	SP (Vitesse)	dP (Profondeur)

• L'affection de volume permet d'utiliser la pédale d'expression comme une pédale de volume, ce qui signifie que les Presets utilisant la pédale de volume ont leur niveau mis à jour automatiquement selon la position de la pédale lorsque le Preset est sélectionné.

Panner	SP (Vitesse)	dP (Profondeur)
Vibrato	SP (Vitesse)	dP (Profondeur)
Rotary	SP (Vitesse)	dP (Profondeur)
YaYa™	Pd (La pédale d'expression sert d'effet YaYa)
AutoYa™	SP (Vitesse)	dP (Profondeur)
Envelope Filter	ES (Sensibilité)
Detune	LE (Niveau du signal désaccordé)
Pitch Shift	LE (Niveau du signal transposé)
Whammy™	hY (La pédale d'expression sert de Whammy)
Delay	dL (Niveau délié)	dF (Répetitions délié - 99 = Infini*)
Reverb	rL (Niveau réverbération)

3.ÀpRES avoir sélectionné le paramètre à affecter à la pédale, vous pouvez régler les valeurs minimum et maximum du paramètre. Par défaut, la valeur est de 1 à 99. Pour modifier ces valeurs :

A. Appuyez sur la touche EDIT/EFFECT de droite. L'écran fait clignoter HE (Heel - talon) et la valeur maximum actuelle. Sélectionnez la valeur pour la position de talon en appuyant sur les touches VALUE/ MASTER VOLUME.
B. Appuyez à nouveau sur la touche EDIT/EFFECT de droite. L'écran fait clignoter (toe - orteils) et la valeur maximum. Sélectionnez la valeur pour la position de talon en appuyant sur les touches VALUE/MASTERVOLUME. (la plage maximale de tous les réglages est de 1-99).

1. Sauvegardez l'affection de la pédale d'expression avec votre Preset. La sauvégarde du Preset sauvégardeégalement la position de la pédale.Voir page 13 sur la sauvégarde.

2. Les répetitions infinies créent une lecture en boucle du signal du début.

La boite à rythmes

Le RP80 offre plusieurs Patterns de batterie échantillonnés utiles pour travailler avec précision sur le temps. Appuyez sur la touche DRUMS pour passer en mode Drums et lancer la lecture des boucles de batterie (excepté lorsque vous étés en mode Store ou Bypass). En mode Drums, les touches Edit selectionnement le Pattern de batterie, le tempo et le niveau. Appuyez à nouveau sur la touche Drums pour arrêter la lecture de la boucle.

Modélisation globale d'enceinte

Le RP80 dispose d'une fonction de modélisation globale d'enceinte pouvant être activée sur tous les Presets lorsque vous étés connecté directement à une console de mixage ou lorsque vous utilisez un casque. Cette fonction simule un type d'enceinte connectée à chaque modele d'amplificateur dans tous les Presets. Chaque modele d'amplificateur possède un modele d'enceinte spécifique qui optimise le son lorsque vous utilisez le RP80 de cette façon. Pour activer la modélisation d'enceinte :

1. Maintenez la touche DRUMS enforcée lorsque vous placez le RP80 sous tension.

Attendez que I'écran indique [Rb mEt On. Relâchez la touche DRUMS.

La modalisation d'enceinte est maintainant activée pour tous les modeles d'amplificateurs de tous les Presets. Voici la liste des enceintes modélisées avec les modeles d'amplificateurs :

b-Blackface-enceinte 2x12

• 1-9 - Boutique - enceinte Vintage 4x12

r-1-r9 - Rectifier - enceinte Vintage 4x12

H1-H9 -Hot Rod -enceinte British 4x12

1-19 - Classic Tweed - enceinte 2x12

[1-][9] - British Combo - enceinte 2x12

c1-c9 - Clean Tube - enceinte British 4x12
51-59 - British Stack - enceinte British 4x12
U1-L9 - Crunch - enceinte Vintage 4x12
9-99 - High Gain Tube - enceinte British 4x12
F1-F9 - Fuzz - enceinte British 4x12

Initialisation aux paramètres d'usine

Cette fonction initiaise les réglages du RP80 sur ses réglages d'usine. Cette procédure efface tous les Presets utilisateur. Cette opération efface tous les réglages programmés par l'utilisateur. Il n'est pas possible de revenir en arrêté!

La Procedure d'initialisation est la suivante :

1. Déconnectez l'alimentation du RP80 (adaptateur secteur) ou débranchez la guitare de l'entrée Jack (alimentation par piles).
2. Maintenez la touche EDIT gauche enforcée pendant la remise sous tension ou la connexion de la guitare au RP80.
3. Lorsque l'écran indique --, relâchez la touche et appuyez sur la touche STORE. L'écran indique rE. Le RP80 est maintainant initiaisé sur ses réglages d'usine.

Calibrer la pédale d'expression

La pedale d'expression du RP80 doit être recalibrée après une initialisation sur les réglages d'usine. Cette procédure est automatiquement sélectionnée après l'initialisation. Dans le cas d'un éché de la calibration ou si la pedale ne fonctionne pas correctement, ceci n'efface pas les Presets utiliser. La procédure est la suivante :

1. Déconnectez l'adaptateur secteur PS200R à l'arrière du RP80.
2. Maintenez enforcée le commutateur au pied bas lors de la mise sous tension.
3. Continuez d'appuyer sur le commutateur au pied bas jusqu'à afficher Ec.
4. Placez la pédale d'expression en position haute (l'écran affiche LIP).
   5.Appuyez sur le commutateur au pied haut et I'ecran affiche dn.
   6.Appuyez sur la pedale d'expression en position basse.
5. Appuyez sur le commutateur au pied bas. Le RP80 revient au dernier Preset sélectionné et la pédale d'expression est maintainant calibrée.

Remarque: Si I'écran affiche Er, il y a eu une erreur et vous devez reprendre les étapes 4 à 7.

Annexes

\section*{Caracteristiques techniques :}

Entrée:Jack6,35mm

Sorties : 2 Jacks 6,35 mm asymétriques

Sortie casque : Mini-Jack stéreo 3,5 mm

Alimentation : 6 piles AA ou l'adaptéteur secteur DigiTech PS200R (9Vcc).

Consommation électrique : 5 Watts maximum (avec alimentation PS200R)

Autonomie des piles : >15 heures en utilisation continue

Mémoire : 40 Presets utiliser/ 40 Presets usine

Boite à rythmes : 30 Patterns

Effets simultanés : 9 maximum

Dimensions: 16cm (l) × 20,3cm (l) × 5cm (7,1 cm avec pédale en position haute)

Poids: 600 gr. (900 gr avec l'alimentation)

Liste des Presets (utilisateur/usine)

DigiTech® est une marque déposée de Harman Music Group Inc.

Copyright - Harman Music Group Imprimé 1/2004

Fabrique aux USA

RP80 - Proceseur guitare à modélisation

Mode d'emploi 18-0277-A

Consultez le site Internet de DigiTech :

www.digitaltech.com
