| Type de produit | Multi-effets pour guitare |
| Marque | DIGITECH |
| Modèle | RP150 |
| Dimensions (L x l x h) | 10 5/8 x 8 3/4 x 2 5/18 pouces |
| Poids | 3.2 lbs (environ 1.45 kg) |
| Alimentation | Adaptateur secteur PS0913B (120 V, 60 Hz pour USA/Canada ; 100 V, 50/60 Hz pour Japon ; 230 V, 50 Hz pour Europe ; 240 V, 50 Hz pour UK) |
| Convertisseur A/N et N/A | 24 bits, 44.1 kHz |
| Processeur DSP | AudioDNA2™ |
| Nombre d'effets simultanés | 11 |
| Présélections | 50 utilisateur (1-50) + 50 usine (51-00) |
| Boîte à rythmes intégrée | 60 motifs |
| Connectivité | Entrée guitare 1/4" TS, sorties gauche/mono et droite 1/4", sortie casque 1/8" stéréo, entrée Control In 1/4", port USB type B |
| Fonctions principales | Modélisation d'ampli et d'enceinte, simulateur de micro, wah, compresseur, distorsion, EQ, noise gate, chorus/flanger/phaser/tremolo, vibrato, rotary speaker, AutoYa™, Envelope Filter, Step Filter, Detune, Pitch Shift, Whammy™, delay, reverb Lexicon®, accordeur intégré, bypass analogique |
| Logiciel inclus | X-Edit™ éditeur/bibliothécaire (téléchargement) |
| Entretien et nettoyage | Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou de produits abrasifs. |
| Sécurité | Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'humidité ou aux liquides. Débrancher l'alimentation avant tout nettoyage. |
| Garantie | 1 an pièces et main-d'œuvre (sous réserve d'enregistrement sous 10 jours) |
| Fabriqué par | DigiTech, Sandy, Utah, États-Unis |
FOIRE AUX QUESTIONS - RP150 DIGITECH
Questions des utilisateurs sur RP150 DIGITECH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multi-effets pour guitare au format PDF gratuitement ! Retrouvez votre notice RP150 - DIGITECH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RP150 de la marque DIGITECH.
MODE D'EMPLOI RP150 DIGITECH
Adresse du fabricant :
DigiTech
Sandy, Utah 84070, Etats-Unis
déclare que le produit :
Nom du produit :
RPI50
Remarque :
Le nom du produit peut etre precede par les lettres EX, EU, JA et UK.
Option de produit :
tout (exige un adaptateur de courant Classe Il se conformant aux exigences EN60065, EN60742 ou l'équivalent).
est conforme aux specifications de produit suivantes :
Securité :
IEC 60065 (1998)
Compatibility
electromagnetique (EMC) : EN 55013 (2001 + AI)
EN 55020 (1998)
Rensignements supplémentaires :
Le produit ci-joint est conforme aux exigences de la norme de basse tension 73/23/EEC et de la norme EMC 89/336/EEC tel que modifie par la norme 93/68/EEC.
Vice-président du génie-MI
Sandy, Utah 84070, Etats-Unis
Date:15Aout2006
Personne-ressource en Europe :
Votre bureau des ventes et d'entretien local ou
Harman Music Group
Sandy, Utah 84070 Etats-Unis
Tel.: (801) 568-8800
Téléç.: (801) 568-7583
Table des matieres
Volet I - Introduction
Semettreau courant.
Pièces incluses
A propos de RP150. 2
Mode de fonctionnement 2
Mode Bypass 2
Mode Tuner 2
Touche de la bibliothèque de son. 4
Touché de la bibliothèque d'effet. 4
Touche niveau principal 4
Editeur/Bibliothécaire X-EditTM 4
Préselections 5
Une visite guidée du RP150 6
La face avant. 6
La face arriere. 10
Se préparer à commencer 12
Assurer les connexions 12
Fonction mono - amplificateur 12
Fonction stereo 13
Metre sous tension 15
Volet 2 - Fonction d'édition
Edition/Creation de présélections 16
Mémoriser/Copier une préselection. 18
Volet 3 - Modèles et paramètres
A propos les modèles 19
Définition de modèle 20
Pickup 20
Wah. 20
Compressor 21
Distorsion 22
Amplificateur 24
Enceinte 25
EQ. 26
Noise Gate 26
Chorus/FX. 27
Chorus 27
Flanger 28
Phaser 28
Tremolo. 29
Panner. 29
Vibrato 29
Rotary Speaker. 30
Auto YaTM 30
Envelope Filter 30
Step Filter 31
Detune 31
Pitch Shift. 31
Intelligent Pitch Shifting (IPS) 32
DigiTech WhammyTM 33
Delay 34
Reverb 35
Volet 4 - Autres fonctions
Boite a rythmes 36
Volume passif/Commande de
pedale continue optionnel 37
Paramétrage d'usine 37
Volet 5 - Appendice
Caracteristiques techniques 38
Bibliothèque de son. 40
Bibliothèque d'effet 41
Listede prselections 42

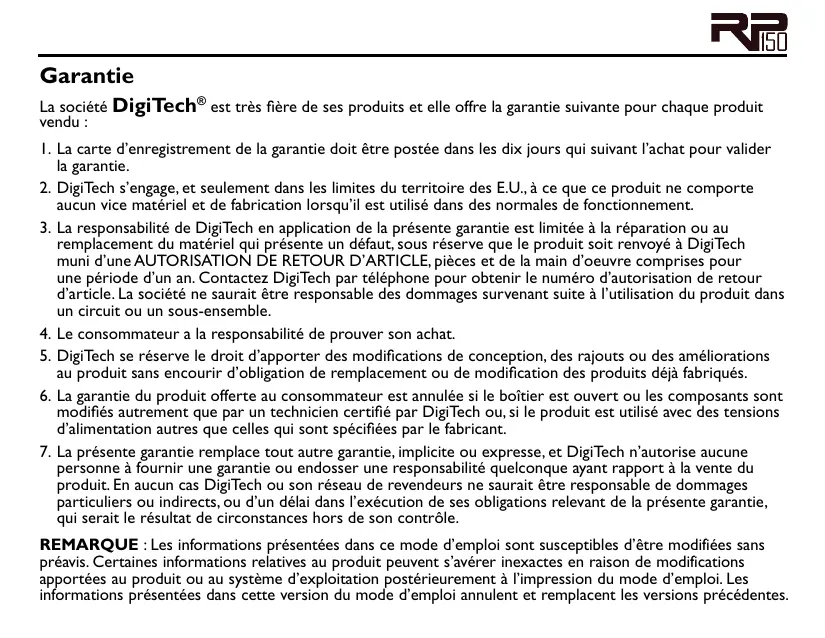

Garantie
La société DigiTech® est très fière de ses produits et elle offre la garantie suivante pour chaque produit vendu :
I. La carte d'enregistrement de la garantie doit etre postee dans les dix jours qui suivant l'achat pour valider la garantie.
2. DigiTech s'engage, et seulement dans les limites du territoire des E.U., à ce que ce produit ne compteaucun vice matériel et de fabrication lorsqu'il est utilisé dans des normales de fonctionnement.
3. La responsabilité de DigiTech en application de la présente garantie est limitée à la réparation ou au remplacement du matériel qui présente un début, sous réserve que le produit soit renvoyé à DigiTech muni d'une Autorisation DE RETOUR D'ARTICLE, pieces et de la main d'oeuvre comprises pour une période d'un an. Contactez DigiTech par téléphone pour obtenir le numéro d'autorisation de retard d'article. La société ne saurait être responsable des dommages survenant suite à l'utilisation du produit dans un circuit ou un sous-ensemble.
4. Le consommateur a la responsabilité de couver son achat.
5. DigiTech se reserve le droit d'apporter des modifications de conception, des rajouts ou des améliorations au produit sans encourir d'obligation de remplacement ou de modification des produits déjà fabriqués.
6. La garantie du produit offerte au consommateur est annulée si le boitier est ouvert ou les composants sont modifiés autrement que par un technicien certifié par DigiTech ou, si le produit est utilisé avec des tensions d'alimentation autres que celles qui sont spécifiées par le fabricant.
7. La presente garantie remplace tout autre garantie, implicite ou expresses, et DigiTech n'autorise aucune personne à fournir une garantie ou endosser une responsabilitéquelconque ayant rapport à la vente du produit. Eneldom cas DigiTech ou son reseau de revendeurs ne saurait etre responsable de dommages particuliers ou indirects, ou d'un delai dans l'execution de ses obligations relevant de la presente garantie, qui serait le résultat de circonstances hors de son contrôle.
REMARQUE : Les informations représentées dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit peuvent s'avérer inactes en raison de modifications apportées au produit ou au système d'exploitation postérieurement à l'impression du mode d'emploi. Les informations représentées dans cette version du mode d'emploi annulent et replacné les versions précédentes.
Volet I - Introduction
Semettreaucourant
Félicitations avec votre achat d'un RPI150.Àpresent, vous estes l'heureux propriétaire d'un processeur de modelage de guitare qui vous aidera dans votre créativité et vous permettra d'aller au-delà de vos limites. Equipé d'une puce audio DSP ordinaire, brevetée AudioDNA2® de DigiTech®, ce RPI150 vous offre à portée de main une panoplie de sélection de son et effet. Vous pourrez appréciçar la précision de chaque méthode et l'interaction dynamique dans chaque son lorsque vous aurez besoin très facilement un son ou un effet dans la bibliothèque de son ou d'effet. Ajouter un support USB pour l'enregistrement par ordinateur et une boîte à rythmes intégrée, et vous avez le RPI150 qui poussera votre potentiel créé au-delà de l'imagineable.
Pièces incluses
Veillez à ce que tous les éléments suivants soient inclus avant de démarrer :
- RP150
- Un bloc d'alimentation PS0913B
- Carte de garantie
La plus grande attention a eté prétée lors de l'usinage de votre RPI 150. Toutes les pieces doivent être incluses et en parfaite condition opérationnelle. Contactez immédiatement l'usine lorsqu'une piece est manquante. Laissez nous vous aider à vousmettre au courant et répondre à vos besoin en complétant la carte de garantie ou enregistrez-vous en ligne sur www.digitech.com. Il s'agit de votre protection lorsqu'un problème apparait au RPI 150.
Avis de non-responsabilité : DigiTech, Lexicon, Whammy, Ya, Auto, et Johnson Amplicification sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui enaucun avalisent, et qui ne sont pas associées ou affiliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont eté mainteifs fais utilisées afin d'identifier les produits dont lessons sont reproduits à la création de ce produit.
A propos de RPI50
Mode de fonctionnement
Lorsque vous mettez le RPI50 sous tension pour la première fois, il s'allumera sous la mode de fonctionnement. Le mode de fonctionnement fournit un accès à toutes les préselections du RPI50 à l'aide de Contacteurs au pied vers le Bas et vers le Haut. Avec la Touche I vous pouvez sélectionner un son dans la bibliothèque de son, avec la Touche 2 vous selectionnez une combinaison d'effet dans la bibliothèque d'effect. La Touche 3 vous permet d'ajuster le niveau d'effet, et la Touche 4 vous permet de régler le volume.
Mode Bypass
Les préseLECTIONs du RPI50 peuvent être dérivées par un circuit de bypass analogue afin de produit un son de guitare clair et non-traité. Pour effectuer un bypass sur le RPI50, appuyez simultanément les deux Contacteurs au pied. L'affichage lit ^ indiquant que la préselection a été dérivée. Appuyez soit le Contacteur au pied pour quitter le bypass et returner vers la的最后一 géné préselection de RPI50 utilisée.

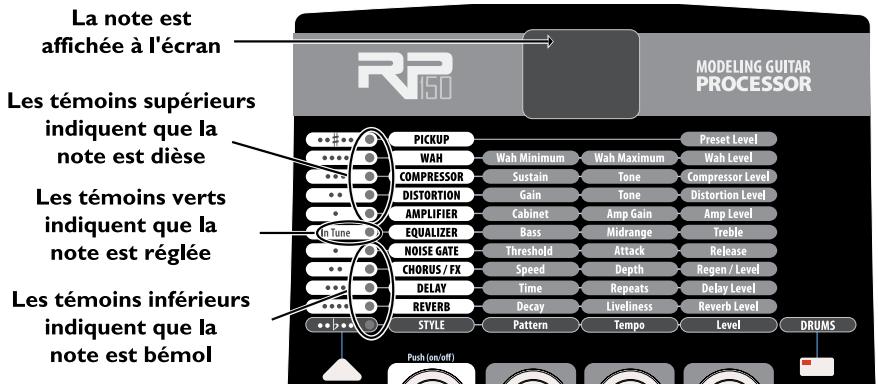

Mode Tuner
L'accordeur du RPI 50 vous permet de régler ou de vérifier les réglages de votre guitare. Entre dans le mode Tuner en appuyant et en gardant enforcer les deux Contacteurs au pied simultanément. L'écran affiche brièvement T'U indiquant que vous étés dans le mode Tuner. Jouez une note sur votre guitare Pour commencer le réglage (une harmonique à la 12ème frette fonctionné le moyen). L'écran indique la note. Les DEL Matrice indiquent si vous étés dièse ou bémol. Les 5 témoins rouges supérieures indiquent que la note est dièse et doit être régée vers le bas. Les 5 témoins rouges inférieures indiquent que la note est bémol et doit être régée vers le haut. Les témoins vert s au centre indiquent que la note est bien régée. La sortie est mutée en mode Tuner. Quitter le mode Tuner en appuyant sur le Contacteurs au pied.
Vous pouvez également changer les références de réglage dans le mode Tuner. Le paramétrage d'usine par défaut est A = 440 Hz (affiché comme ^4 ). En tournant La Touche I vous pouvez selectionner des accord alternatifs et effacés. Les accord alternatifs sont A = 453 Hz jusqu'à A = 427 Hz (affiché comme 5 à 2 ). Les accordes effacés sont A = A bémol (affiché en tant que Rb ), A = G (affiché en tant que B ), et A = G bémol (affiché en tant que B ). La fenêtre d'écran clignotera brievement la référence d'accord actuelle.
Quitter le mode Tuner en appuyant simultanément sur les Contacteurs au pied.
Touche de la bibliothèque de son
A l'aide de cette touche vous pouvez dans le mode de fonctionnement, Sélectionner une panoplie de son ampli par défaut basé sur le genre, allant de blues jusqu'au métal ou country. Dans les coulisses, le compresseur, la distorsion, l'amplificateur/modèle enceinte, et l'EQ ont été configurés pour creer un son spécifique rien qu'en effectuant un simple cig sur cette touche. Le son peut être affiné enéditant la préselection (voir Édition/Creation des présections sur la page 16). Des modifications effectuées entre les différentes bibliothèques de son par défaut n'affectent en aucun cas le chorus/FX, délambda ou réverbération, vous permettant à expérimenter avec des styles d'ampli différents de façon rapide dans un contexte d'une chaine d'effet.
Touché de la bibliothèque d'effet
Dans le mode de fonctionnement, vous pouze à l'aide de cette touche sélectionner une variété de chaînes de modulo amplificateur d'effet (Chorus, Chorus + Delay, Delay + Reverb, etc.). Le son peut être affiné en editing la préselection (voir Edition/Creation des préseLECTIONs sur la page 16). Des modifications effectuees entre les bibliothèques d'effet par défaut n'afectent en aucun cas le compresseur, la distorsion, l'amplificateur/modèle enceinte et les paramétres EQ, vous permettant a expérimer avec différentes chaînes d'effet de façon rapide dans un contexte d'un son ampli actuel.
Touchedu nivqueud'effet
A l'aide de cette touche vous pouvez dans le mode de fonctionnement, modifier le niveau relatif des effets post-ampli (Chorus/FX, Delay, et Reverb). Ceci peut être considéré comme un mixage d'effet ou la rotation de la touche dans le sens des aiguilles d'une montre augmente le niveau des effets, et la rotation inverse réduit le niveau de ces effets.
Touche niveau principal
Cette touche commande le volume de toutes les présélections du RP150.
Editeur/Bibliothécaire X-EditTM
Vous pouvez éditer votre RPI 150 à l'aide de votre ordinateur en utilisant l'Editeur/Bibliothécaire X-EditTM. T'échéarger X-EditTM, les périhériques USB et la documentation à partir de www.digitech.com. Ouvrer le fjichier "Readme" pour les instructions détaillées sur l'installation et l'emploi de ce logiciel.
Présélections
Des préseLECTIONs sont des emplacements nommés et numérotés de sons programmes résident dans le RPI50. L'appeL des préseLECTIONs se fait par les contacteurs au pied. Les effets actifs dans chaque préselection sont indiqués par un témoin DEL dans la matrice d'effect. Le RPI50 est dote de 50 préselections d'utilisateur (1 à 50) et 50 préselections d'usine (51 à 00). Les préselections d'utilisateur sont des emplacements sur lesquels vous pouvez stocker vos créations. Il vous est impossible de stocker une modification qualconque à une préselection d'usine. A partir de l'usine, les 50 préselections d'utilisateur sont les copies exactes des 50 préselections d'usine. Ceci vous permet de creator vos propres préselections sans perdre le son doté dans le RPI50.

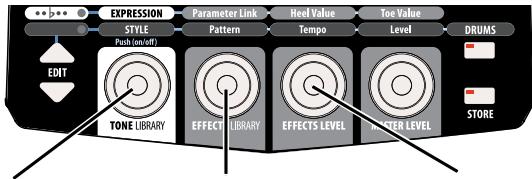

La touche de la bibliothèque de son, la touche de la bibliothèque d'effet et la touche du niveau d'effet vous facilitent la tâche à charger rapidement une préselection de ton, d'effet et une chaine d'effet.
-
Sélectionnez un son à l'aide de la touche de la bibliothèque de son
-
Sélectionnez un effet ou une chaine d'effet à l'aide de la touche de la bibliothèque d'effet
-
Régler le niveau d'effet à l'aide de la touche du niveau d'effet
Pout toute information sur le stockage des modifications aux préseLECTIONs, voir page 17.
Une visite guidée du RPI 50

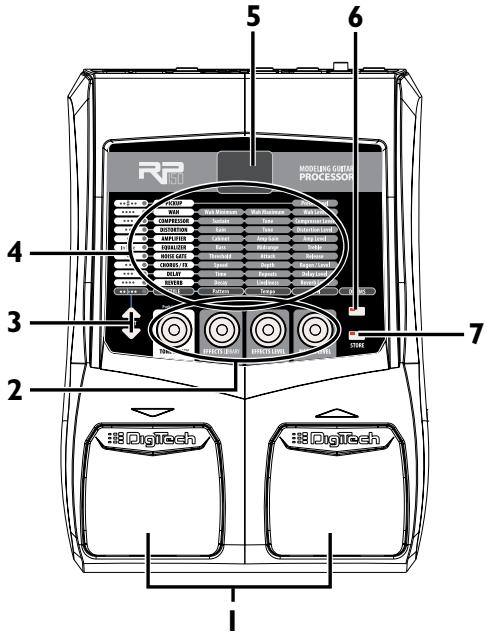

La face avant
I. Les contacteurs au pied
A l'aide de ces deux contacteurs au pied vous pouvez selectionner les présélections, acceder au Tuner, ou dériver le RPI50. Le contacteur au pied à la droite selectionnera la présélection suivante, et le contacteur au pied à la gauche selectionnera la présélection précédente. En appuyant sur les deux contacteurs au pied en même temps, la présélection en court sera dérivée. En appuyant et gardant enforcer les deux contacteurs au pied vous donnera accès au Tuner. Appuyer une seconde fois sur le contacteur au pied pour quitter le mode de Bypass ou Tuner.
2. Les touches I à 4
A l'aide de ces quatre touches, vous pouvez faire appel aux différentes fonctions, dépendant le mode actif en cours et si vous éditez quelque chose. Les fonctions sont les suivantes :
La touche de la bibliothèque de son (touche I)
I. Cette touche vous permet dans le mode de fonctionnement à selectionner à partir d'une bibliothèque de préseLECTIONs de son ampli. (Voir page 40 pour une liste des préselections de son ampli.)
2. Enediting une préselection, cette touche change le modele ampli ou effet pour une ligne selectionnee.
3. Lors d'une édition de ligne d'effet, appuyez cette touche pour tourner ou dériver cet effet.
4. Lorsque vous sélectionné la ligne de boîte à rhytmes, cette touche sélectionné le premier modulo de chaque style (rock, blues, jazz, etc.).
La touche de la bibliothèque d'effet (touche 2)
I. Cette touche vous permet dans le mode de fonctionnement à sélectionner à partir d'une bibliothèque de préseLECTIONs de configuration d'effet. (Voir page 41 pour une liste des préselections de configuration d'effet.)
2. Lorsque vous editedz une présélection, cette touche modifie le paramètre affché dans la colonne supérieure pour une ligne d'effet sélectionnée.
3. Lorsque vous avez choisi la ligne de la boîte à rythmes, cette touche sélectionne les différents modèles de rythmes disponibles.
La touche du niveau d'effet (touche 3)
I. A l'aide de cette touche vous pouvez dans le mode de fonctionnement, modifier le niveau relat des effets post-ampli (Chorus/FX, Delay, et Reverb).
2. Lorsque vous editedez une présélection, cette touche modifie le paramètre affché dans la colonne supérieure pour une ligne d'effet sélectionnée.
3. Lorsque vous avez besoini la ligne à rythmes, cette touche ajustera le rythme du playback de la boîte à rythmes.
La touche du volume (touche 4)
I. Vous pouvez dans le mode de fonctionnement et à l'aide de cette touche régler le volume du RPI 50.
2. Lorsque vous editedez une présélection, cette touche modifie le paramètre affché dans la colonne supérieure pour une ligne d'effet sélectionnée.
3. Lorsque vous avez besoini la ligne de la boite à rythmes, cette touche regle le niveau du playback de la boite aux de rythmes.
3. Les touches d'édition
Ces touches parcourent la matrice et selectionnent la ligne de paramètres à editor. Appuyez sur une de ces touches pour parcourir les lignes d'effet, et returnnez vers l'affichage du nom de la préselection. Pour plus d'information sur l'édition des préselections, voir page 16.
4. Matrice
La matrice fournit l'information sur la préselection en cours et les fonctions d'édition de paramètres. Dans le mode de fonctionnement, les témoins allumés côte gauche de la matrice fournissant une indication visuelle des effets utilisés pour la sélection d'une préselection en cours. Lors de l'édition d'une préselection, les témoins indiquent la ligne d'effet actuellément sélectionnée pour l'édition. Dans le mode Tuner, les témoins indiquent si la note est diès, bémol ou en accord.
5. L'affichage
L'affichage fournit une information pour des fonctions différentes sur le mode en cours. Dans la mode fonctionnement, l'affichage indiquera le numero de la priselection choisis. Dans le mode d'edition, l'affichage indiquera la valeur du paramètre selectionné pour régler. Dans le mode Tuner, l'affichage indiquera la note jouée.
6. La boîte à rythmes
La touche de la boîte à rhythmes est utilisée pour couper et allumer la boîte à rhythmes intégrée dans le RP150. Les témoins de la boîte à rhythmes et le module de rhythmes sélectionné s'allumeront en continu lorsque vous tournez la touche de la boîte à rhythmes. SéLECTIONNER la ligne de boîte à rhythmes en utilisant les touches Edit et utilisez les Touches 1 à 4 pour changer le style, le modele, le tempo et le niveau de la boîte à rhythmes. Pour de plus amples informations sur la boîte à rhythmes et la liste de modele, voir page 36.
7. Mémoriser
La touche ménoriser est utilisé pour sauvegarder les éditions personnelles vers les préseLECTIONs d'utilisateur. Pour plus d'information sur la ménorisation des présections, voir page 17.

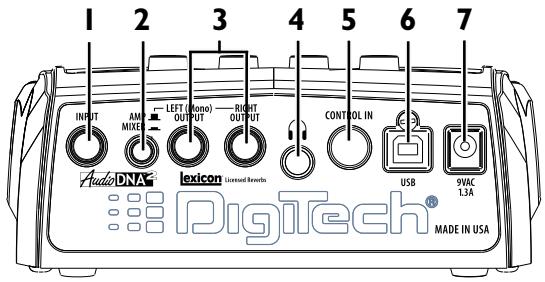

La face arrête
I. Entre
Connectez votre instrument à cette entrée de haute impédance TS.
2. Ampli/Console de mixage
Cette touche vous permet d'optimiser les sorties du RPI50 à utiliser lorsque vous y connectez un amplificateur ou un dispositif de mixage ou d'enregistrement de guitare. Les sorties sont optimisées pour une connexion à un dispositif de mixage, enregistrement ou casque, lorsque le paramètre est sur "Mixer" (la position "In"). Lorsque le paramètre est mis sur Amp (position "Out") les sorties sont optimisées lors d'une connexion en direct à l'entrée de l'amplificateur de la guitare.
3. Sorties gauches (Mono) et droites
Connectez la sortie gauche (Mono) à l'entrée d'un simple amplificateur (ou entrée de mixage) pour une opération en mono. Connectez les sorties gauches et droites aux entrées de deux amplificateurs (ou 2 canaux de mixage) pour une opération en stéreo.
4. Ecouteurs
Connectez une paire d'écouteurs stéreo à cette fiche 1/8". Pour une réponse de fréquence appropriée, l'interrupteur de l'amplificateur/mixage doit être positionné sur Mixer (position "In") lorsque vous utilise les écouteurs. Il est recommendé d'utiliser des écouteurs avec une impédance de 100 Ohm ou inférieur.
Remarque : La sortie des écouteurs peut avoir un signal soit en mono soit en stéreo, dépendant les sorties 1/4". Si aucune sortie 1/4" n'est connectée, la sortie des écouteurs seront en stéreo. Si un cable est connecté à la sortie 1/4" gauche (Mono) uniquement, la sortie des écouteurs sera en mono.
5. Control In
Vous pouvez connecter un volume passif ou une commande de pédale continue à cette fiche 1/4 ” afin de commander le modèle Wah et/ou Whammy™ lorsque vous vous connectez à ces modèles ou à un de ces modèles. Lorsque vous vous connectez au modele Wah ou Whammy, la pédale commande le volume du RP150 par défaut.
6. Port USB
Le port USB sert à connecter le RPI50 à un ordinateur et à comme objectifs : (I) télécharger le logiciel Editeur/Bibliothécaire X-Edit™ et (2) la lecture audio en transit. La lecture audio en transit est limitée à 2 canaux 'up' et 2 canaux 'down' à partir de l'ordinateur à 44.1 kHz, 16 bit et 24 bit. Un panneau parallele dans l'éditeur/bibliothécaire commande le mixage direct ou en playback à l'aide d'un logiciel d'enregistrement auquel le RPI50 est connecté.
Remarque : Vous pouvez télécharger le logiciel Editeur/Bibliothécaire X-Edit et les périhériques USB à partir de www.digitech.com.
7. Entrée d'alimentation
Connectez uniquement l'alimentation fournie PS0913B Digitech à cette fiche.
Se préparer à commencer
Assurer les connexions
Plusieurs options différentes de connexion sont disponibles avec le RPI 150. Avant de connecter le RPI 150, voirlez à ce que l'alimentation vers l'amplificateur et le RPI 150 est débranchée. Il y a un interrupteur d'alimentation sur le RPI 150. Pourmettre le RPI 150 hors ou sous tension, connectez ou déconnectez le bloc d'alimentation fourni PS0913B de la fiche d'entrée.

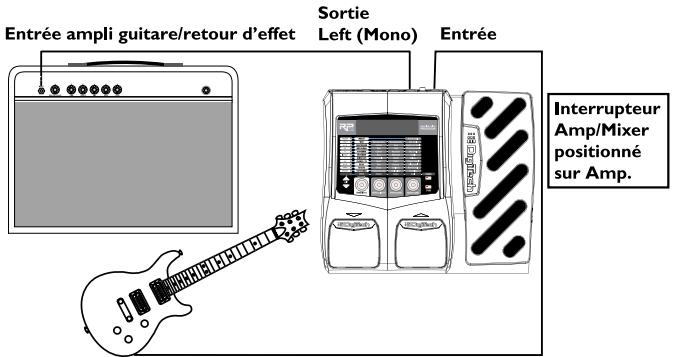

Fonction mono - amplificateur
Connectez votre guitare à l'entrée du RPI 150. Connectez un cable d'instrument mono de la sortie Left (Mono) du RPI 150 vers l'entrée de l'instrument ou l'effet de retour de votre amplificateur.
Positionnez l'interrupteur Amp/Mixer sur Amp.
REMARQUE: Lorsque
vous utilisez un ampli
guitare, il faut mistréux
connecter la sortie du
RPI50 au retour de l'effet
de l'amplificateur.
Fonction stéréo
Connectez la guitare à l'entrée du RPI 50 pour obtenir une fonction stéreo. Connectez un cable sur la sortie Left (Mono) du RPI 50 et un autre sur la sortie Right. Connectez un cable à l'entrée d'un amplificateur, canal ou mixage, ou ampli alimentation. Connectez un second cable à un second amplificateur, un second canal ou mixage ou ampli alimentation. Si vous connectez à une console de mixage, installer les commandes pan des canaux de mixage gauche et droite afin d'obtenir une séparation stéreo. Si vous connectez à un mixage, positionnez l'interrupteur Amp/Mixer sur Mixer. Si vous connectez à deux amplificateurs, positionnez l'interrupteur Amp/Mixer sur Amp.

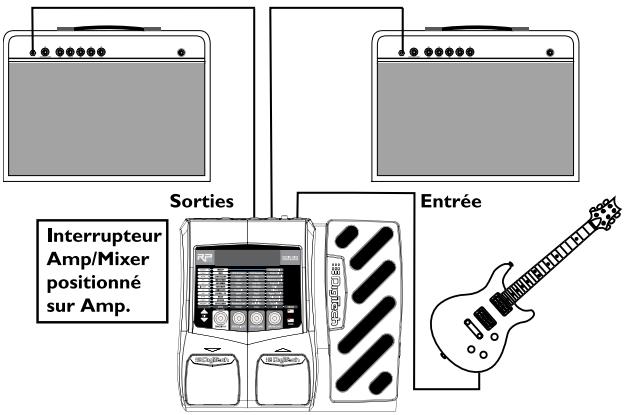

Le paramétrage Stéreo ampli
Entrée ampli guitare/retour d'effet
REMARQUE: Lorsque vous utilisez un ampli guitare, il faut mistréux connecter la sortie du RPI 150 au retour de l'effet de l'amplificateur.

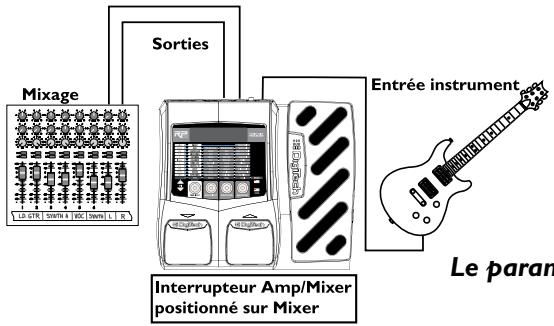

Le paramétrage mixage stéréo

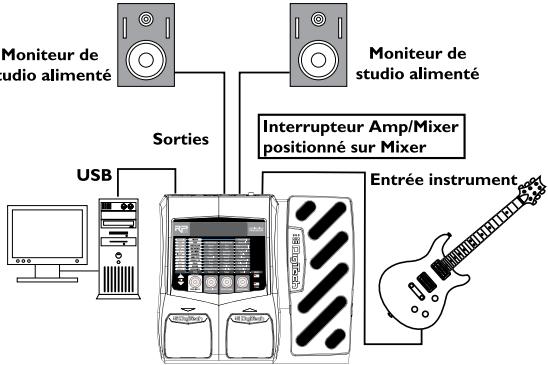

Le paramétrage d'enregistrement d'ordinateur
Mettre sous tension
Avant demettre sous tension un dispositifquelconque,reglez vos ampli(s) a un ton net et reglez les commandes de son vers une reponse EQ bemol (sur la plupart des amps, il s'agit de 0 ou 5 sur les commandes de son).Ensuite, suivez les etapes suivantes:
I. Mettez le volume ampli complètement vers le bas.
2. Connectez la fiche de l'alimentation PS0913B à l'arrière du RPI 50.
3. Connectez l'autre bout de l'alimentation PS0913B vers une sortie de courant alternatif.
Tournez la touche Master Level (la Touche 4) du RPI50 complètement vers le bas, sur "0".
- Branchez l'ampli et ajustez le volume à un niveau normal.
- Augmentez le volume du RPI 50 graduèlement pour obtenir le volume souhaïte.
4. Augmentez le volume de l'ampli
I. Eteignez le volume de l'ampli
2. Connectez le PS0913B à la fiche d'alimentation
- Connectez le PS0913B vers une sortie de courant alternative etmettre le volume sur "0".
- Mettez the volume du RP150 au volume d'ecoute souhaite.
Volet 2 - Fonction d'édition
Edition/Creation de présélections
Le RP150 est unconçu pour rendre l'édition et la création des préseLECTIONs facile et intuitive. Lorsque vous creez votre propre son, il est impératif de commencer avec une préselection existante. Notez que la préselection avec laquelle vous débutez ne doit pas nécessairement se trouver dans l'emplacement de mémoire que vous avez indiqué, puisque vous pouvez la stocker dans n'importe quel emplacement de préselections d'utilisateur pendant la procédure deémorisation.
La manière la plus facile à commencer est d'utiliser les touches Tone Library et Effects Library. La touche Tone Library vous permet de sélectionner à partir d'une variété desons préprogrammés ampli ou sons de distorsion (voir page 40) basée sur différents styles de musique. La touche Effects Library vous permettra ensuite de sélectionner à partir d'une palette de chaînes d'effet (voir page 41), allant de simples déliés à des signaux complets de modulation multi-effet, délié et réverbération. Utilisez cette touche de Effects Level afin d'augmenter ou de réduire très facilement les niveaux de chêur/FX, délié et réverbération, si nécessaire ou souhaïte. En utilisant ces trois commandes vous devriez pouvoir obtenir le son que vous cherchez. Ensemble, vous pouvez à partir de là, utiliser les touches Edit pour naviguer à travers des effets individuels pour émettre un accord affiné.
Pour éoperator et crer une préselection :
I. Utilisez les Contacteurs au pied pour selectionner la priselection que vous voulez(editer. Si vous voulez essayer autre chose à partir des priselections existantes, utilisez les touches Tone Library, Effects Library et Effects Level pour obtenir le son que vous souhaitez.
2. Si vous trouvez une préselection de votre choix, vous pouvez commencer à éditer les paramètres d'effet en appuyant les touches Edit vers le bas/haut et en seLECTIONnant la ligne d'effet que vous poulez éditer.
3. Pour sélectionner ou désélectionner une ligne d'effet, appuyez sur la Touche I et utilise ensuite les Touches 2 à 4 pour modifier les paramètres de configuration d'effet.
Le témoin Store s'allume à chaque fois qu'une valeur mémorisée d'une préselection est modifiée. Ceci signifie qu'il est nécessaire de mémoriser les modifications. Modifier les présections ou chaque mise hors tension avant la mémorisation d'une modification quelconque, effacent toute modification effectuée et le RPI 50 se réinitialisera aux valeurs enregistréesAAParavant.

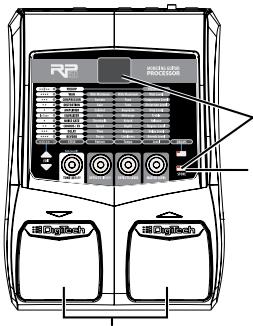

Mémoriser/Copier une préselection
Dés que la préselection a été modifiée, vous pouvez enregistrer les paramètres sur une des 50 emplacements de préselection d'utilisateur (préselection de I à 50). Les étapes suivantes décrivent la méthode pour la mémorisation de modification d'une préselection ou la copie d'une préselection vers un autre emplacement :
I. Appuyez une fois sur la touche Store et l'emplacement de la présélection actuel clignotera à l'écran. Vous étés sollicité à selectionner le nouvel emplacement de la présélection d'utilisateur où vous pouze faire résider votre nouveau son.
2. Si vous le souhaitez, vous pouvez selectionner le nouvel emplacement de la presselection d'utilisateur en utilisant les Contacteurs de pied.
La procédure pour copier une préselection vers un autre emplacement de sélection se déroule de la même façon. Utilisez les Contacteurs au pied afin de désirir la préselection que vous voulez copier, ensuite suivez les étapes comme décrit ci-dessus.
I.Appuyez sur la touche Store; le numero de la presélection clignote.
3.Appuyez a nouveau sur la touche Store pour enregistrer les modifications.
- Sélectionnez l'emplacement à l'aide des contacteurs de pied.
Volet 3 - Modèles et paramètres

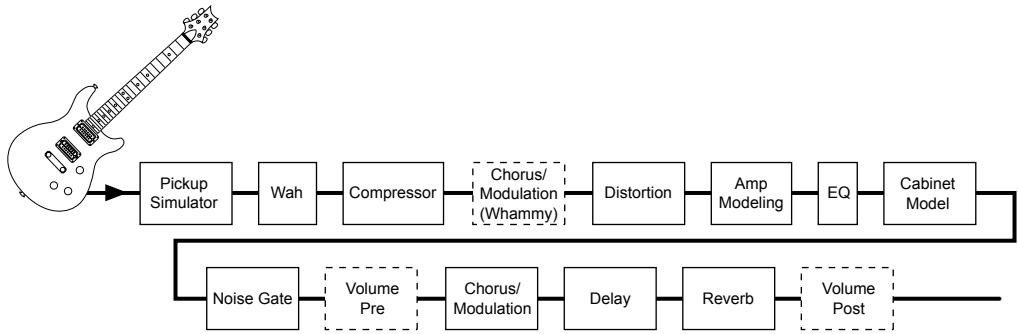

A propos les modèles
Le RPI50 peut être considéré comme plusieurs amplificateurs "virtuels" et individuels, des pédales d'effet de haute technologie dans un unique ensemble programmable. Avec les pédales d'effet et leur façon de connexion affectent le son complètement. Les modèles d'ampli et d'effet ont été mis en place par le RPI50 dans un ordre bien précis afin d'optimiser les résultats. Le tableau suivant vous indique l'ordre dans lequel ils sont connectés.
Définition de modèle
Chaque modele d'ampli et d'effet dans le RPI 50 peut'êtreprogrammeafin de répondre au désir et à l'application personnelle. Comprérende comment ces éléments alternent le son, et comment chaque paramètre influence l'effet, vous aidera à Obtirne le son dont vous cherchez. L'aperçu suivant sur les effets du RPI 50 vous fournir les grandes lignes sur la fonction des effets et des paramétres.
Pickup
Le Pickup Simulator fournit un son écais d'un capteur de rumeur activée vers une guitare avec des capteurs à bobine unique, ou un son clair, crispé d'un capteur à bobine unique vers une guitare avec une rumeur activée. Ceci vous donne le meilleur des deux sans devoir changer les guitares pendant une performance.
Pickup Model - la Touche I sélectionne le modele à simuler. Les valeurs comprément : SH (donne un son chaud d'une rumeur activée avec un capteur à bobine unique), et HS (donne une rumeur activée, l'unique son d'une bobine unique).Appuyez cette touche pour activer ou désactiver le modele de Pickup.
Preset Level - la Touche 4 rège le niveau de la préselection.
Wah
Wah est un effet commandé par la pédale d'expression faisant du son de la guitare comme si cette-ci disait "Wah".
Wah Model - la Touche I sélectionne un modele Wah. Les valeurs comprément : FR (Full range Wah de DigiTech® parcoure l'entière spectre de fréquence audible), CB (Cry Wah est un son traditionnel de Wah), et MC (basé sur un Wah de Vox® Clyde McCoy™). Appuyez cette touche pour activer ou désactiver les modèles Wah.
Wah Minimum - la Touche 2 règla la pédale Wah à un minimum. Les plages à partir de (bout du pied vers le haut) jusqu'à (bout du pied vers le bas).
Wah Maximum - la Touche 3 règla la pédale Wah à un maximum. Les plages à partir de (bout du pied vers le haut) jusqu'à (bout du pied vers le bas).
Wah Level - la Touche 4 règle le niveau Wah. Plages à partir de 0 dB jusqu'à +12 dB.
Compresseur
Un Compresseur est utilisé pour augmenter la prolongation, renforcer les guitares et prévent le signal à couper l'entrée d'autres effets. Il installe un maximum de limite pour la puissance d'un signal.
Comp Model - la Touche I sélectionne un ou deux modèles de compréseur : [DigiTech® Compresseur) ou [S (base sur un compréseur/prolongateur de Boss® CS-2). Appuyez cette touche pour activer ou désactiver les modèles de compréseur.
Sustain - la Touche 2 règle le niveau de sustain. Plages de 日 jusqu'à 99.
Tone/Attack - la Touche 3 règle le son pour un compréseur DigiTech, ou prolongation d'un Boss CS-2. Plages de ① jusqu'à 99.
Compressor Level - la Touche 4 rège le niveau à partir du compresseur. Plages de jusqu'à 99.
Attack (X-Edit™ unquivalent pour DigiComp) - la Touche 4 règle le temps nécessaire au compresseur à répondre au signal dépassant le seuil. Plages de ② jusqu'à 99.
Distorsion
Il s'agit des modèles de son du RPI 50 de 9 distorsions populaires de pédales d'effet, chacune peut être tordue ou modifiée.
Distortion Model - la Touche I selectionne une des 4 modèles de distorsion. Appuyez cette touche pour activer ou désactiver les modèles de distorsion.
TS - Basé sur un Ibanez® TS-9
P - Basé sur un DOD® 250 Overdrive/Preamp
RT - Base sur un Pro Co RATTM
J5 - Base sur un Boss® DS-ITM Distortion
- DigiTech® Grunge
Mz - Basé sur un Boss MT-2 Metal Zone®
RM - Basé sur un DOD Gonkulator Ring Mod
FF - Basé sur un Arbiter® Fuzz Face™
M - Basé sur un Electro-Harmonix® Big
Muff Pi®
DigiTech and DOD sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui en aucun cas avertisent, et qui ne sont pas associées ou affiliees avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maines fois utilisées afin d'identifier les produits dont lessons sont reproduits à la création de ce produit.
Les touches 2, 3 et 4 ont les fonctions suivantes pour les différents modèles de distorsion :
| Modèle Dist. | Touche 2 (Gain) | Touche 3 (Son) | Touche 4 (Niveau) | P4 (uniquemement X-Edit™) | P5 (uniquemement X-Edit) | P6 (uniquemement X-Edit) |
| T5 | Drive | Tone | Level | -- | -- | -- |
| OP | Gain | -- | Level | -- | -- | -- |
| RT | Distortion | Filter | Level | -- | -- | -- |
| BS | Gain | Tone | Level | -- | -- | -- |
| GR | Grunge | Face | Loud | Butt | -- | -- |
| MZ | Gain | Mid Level | Level | Low | Mid Freq | High |
| RM | Gunk (Dist Gain) | Smear (Ring Mod Level) | Suck (Dist Level) | Heave (Output Lvl) | -- | -- |
| FF | Gain | -- | Level | -- | -- | -- |
| BM | Gain | Tone | Level | -- | -- | -- |
Amplificateur
Amp Modeling est une technologie appliquant le son de différents amplificateurs modernes populaires et millésimes. Le modelage ampli comprend également une simulation de guitare acoustique.
Amp Model - la Touche I Sélectionne un modèle ampli hors des modèles classiques, modernes et DigiTech. Appuyez cette touche pour activer ou désactiver le modelage d'ampli et enceinte. Veuillez noter lorsque vous sélectionné un modele Ampli, le modele d'enceinte par défaut est automatiquement sélectionné. Néanmoins, vous pouvez modifier le modele d'enceinte après avoir sélectionné le modele ampli.
H - Base sur un '57 Fender Tweed Champ
T - Base sur un '57 Fender® Tweed Deluxe
T B - Base sur un '59 Fender Tweed Bassman
TR - Basé sur un '65 Fender Blackface Twin Reverb®
SL - Base sur un '68 Marshall® 100 Watt Super Lead (plexi)
M' - Base sur un '77 Marshall Master Volume
- Basé sur un '83 Marshall JCM800
HC - Basé sur un '63 Vox AC30 Top Boost
HW - Base sur un '69 Hiwatt® Custom 100
M B - Bas sur un 81 Mesa Boogie® Mark II C
RC -Base sur un 01 Mesa Boogie Dual Rectifier
HC - Base sur un '96 Matchless™ HC30
DigiTech Solo
M - DigiTech Metal
DigiTech Bright
DigiTech Clean
JR - Acoustique cuirassé
- Direct (Pas de modulo ampli)
DigiTech sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui enaucn cas avalent, et qui ne sont pas associées ou affliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont eté maintes fois utilisées afin d'identifier les produits dont lessons sont reproduits à la création de ce produit.
Enceinte - la Touche 2 selectionne le modele de haut-parleur d'enceinte.
T] - Base sur un 1x12 '57 Fender® Tweed Deluxe®
TR - Base sur un 2x12'65 Fender Blackface Twin Reverb®
RC - Base sur un 2x12 '63 Vox® AC30 Top Boost avec Jensen® Blue Backs
T B - Base sur un 4x10 '59 Fender Tweed Bassman®
L - Base sur un 4x12 Marshall® 1969 Straight avec Celestion® G12-T70
V T - Based on a 4x12 Johnson® Straight avec Celestion Vintage 30's
25 - 4x12 DigiTech® Solo
- 2x12 DigiTech Bright
JM-4x12 DigiTech Metal
R - 4x12 DigiTech Rock
-4x12 DigiTech Alt Rock
- 4x12 DigiTech Vintage
- Direct (Pas de modulo d'enceinte)
DigiTech and Johnson Amplification sont des marques de Harman International Industries, Inc. Les autres noms de produit stipulés dans ce guide d'utilisation de notre produit sont des marques de leurs compagnies respectives qui en aucun cas avalisent, et qui ne sont pas associées ou affliées avec DigiTech ou Harman International Industries, Inc. Il s'agit de marques d'autres fabricants et ont été maines fois utilisées afin d'identifier les produits dont lessons sont reproduits à la création de ce produit.
Amp Gain - la Touche 3 règle le gain (distorsion) pour le modele ampli sélectionné (non disponible pour l'acoustique ou Direct). Le paramètre gain se classe de 日 jusqu'à 99.
Amp Level - la Touche 4 règle le niveau (volume) du modele ampli sélectionné. Le paramètre de niveau se classe de jusqu'à .
EQ
L'EQ du RPI50 vous aide à régler votre son à l'aide des commandes de basses, moyennes et aigués. Afin de vous aider au début, il existe quatre différents modes de préseLECTIONs EQ : Mid Boost (M), Scoop (S), Bright (R), et Warm (W) qui peuvent être sélectionnés en utilisant la Touche I. Les paramétres de basses, moyennes et aigués se classent de -12dB jusqu'à +12dB.
EQ Model - la Touche I sélectionne entre 4 modes EQ différents, chacun avec un centre de fréquence différent pour les Moyens et Aigus. Appuyant cette touche active ou désactive l'EQ.
Bass - la Touche 2 règle le volume du niveau bas de fin de course (basses).
Mid - la Touche 3 règle le volume du niveau moyen.
Mid Freq (uniquement X-EditTM) - Ce paramètre seLECTIONNE la fréquence qui règle le paramètre Mid. La plage se trouve entre les 300 Hz et 5000 Hz.
Treb - la Touche 4 règle le volume du niveau haut de fin de course (aigus).
Treb Freq (uniquement X-Edit) - Ce paramètre sélectionnne la fréquence qui règle le paramètre des aiguus. La plage se trouve entre les 500 Hz et 8000 Hz.
Noise Gate
Un Noise Gate est concu pour eliminer le bruit lorsque vous ne jouez pas ou pour fournir un effet d'augmentation de volume automatique.
Gate Model - la Touche I sélectionne entre le circuit antiparasite DigiTech ou l'effet d'augmentation de volume. Les valeurs comptennent : R (seLECTIONne le circuit antiparasite) et W (seLECTIONne l'effet d'augmentation de volume). Appuyez cette touche pour activer ou désactiver le circuit antiparasite.
Threshold/Swell Sensitivity - la Touche 2 configure la puissance du signal (Threshold) nécessaire pour ouvrir ou fermer le Noise Gate, ou la Swell Sensitivity pour l'augmentation
automatique. Les deux paramètres se trouvent endeans (ouvre facilement/haute sensibilité) et (necessite des signaux assez puissants pour ourir/haute sensibilité).
Attack Time - la Touche 3 configure le délambda de prolongation. Se classe entre (délambda de prolongation plus court) et (délambda de prolongation plus long).
Release - la Touche 4 configure le paramètre de libération. Plages de 日 jusqu'a 99.
Attenuation (uniquement X-EditTM) - la Touche 5 configure le paramètre d'attenuation. Plages de 0 jusqu'à 99.
Chorus/FX
La ligne Chorus/FX du RPI 150 est une module multifonction, vous permettant à sélectionner les modèles d'effet tels que Chorus, Flanger, Phaser, Tremolo, Panner,Vibrato, Rotary Speaker,YaYa™, AutoYa™, SynthTalk™, Envelope Filter (auto wah), Detune, Pitch Shift, et Whammy™. Lorsque la ligne Chorus/FX est seleactionnée, la Touche I est utilisée pourCHOIR le modele d'effet.Appuyez cette touche pour activer ou désactiver les modeles Wah. Seulement un des effets appartenant à cette ligne peut être utilisé à la fois. Après avoir scélectionné le type d'effet dans ce modele, les Touches 2 à 4 peuvent être utilisées pour regler les paramétres individuels associés à cet effet. La liste suivante décrit chaque modele d'effet et ses paramétres en détaïl :
Chorus (C H)
Un chêur ajoute un court délié à votre signal. Le signal avec un délié est modulé dans et hors d'une sonorité et ensuite un mixe retard ouac un signal original afin de creer un son plus écais. Le RPI50 comprend les modèles d'effet de chêur suivants : CE (base sur le classic Boss® CE-2 Chorus), BC (Dual Chorus de DigiTech®), et MC (Multi Chorus® de DigiTech®).
Speed - la Touche 2 règle le taux (vitesse) de la modulation. Plages de jusqu'à 日
Depth - la Touche 3 règle l'intensité de la modulation. Plages de ½ jusqu'à 99.
Level - la Touche 4 vérifie le niveau de l'effet (Modèle Chorus de DigiTech uniquement). Plages de 0 jusqu'à 99.
Waveform (uniquement X-Edit™ pour les modèles Chorus de DigiTech) - sélectionne une forme d'onde : TR, SI, ou SQ.
Flanger (FL)
Flanger utilise le même principe que le Chorus mais à un temps de retard plus court et il ajoute une régénération (ou répetitions) au retard modulant. Ceci génére un mouvement de balayage ascendant et descendant par rapport à l'effet. Le RPI50 comprend les modèles d'effet Flanger suivants : FL (the DigiTech Flanger), et MX (base sur un MXR® Flanger).
Les Touches 2, 3 et 4 ont les fonctions suivantes pour les différents modèles de flanger :
| Modèle flanger | Touche 2 (Vitesse) | Touche 3 (Intensité) | Touche 4 (Régénération) | P5 (uniquement X-Edit™) | P6 (uniquement X-Edit™) |
| FL | Speed | Depth | Regen | Waveform | Level |
| MX | Speed | Width | Regen | Manual | -- |
Phaser ()
Un phaser partage le signal entrant et modifie ensuite la phase du signal. Il prend le signal dans et hors de la phase et le mélange de nouveau avec le signal original. Au fur et à mesure que les phases changent, les différentes fréquences sont annulées, ce qui résultat en uneASFerte de son distordu.
Les Touches 2,3 et 4 ont les fonctions suivantes :
Speed - la Touche 2 règle le taux (vitesse) de la modulation. Plages de 己 jusqu'à 99.
Depth - la Touche 3 règle l'intensité de la modulation. Plages de ② jusqu'à 99.
Regeneration - la Touche 4 règle la régénération de l'effet. Plages de ② jusqu'à 93.
Waveform (uniquement X-EditTM) - Sélectionne une forme d'onde: TR, SI, ou S0.
Level (uniquement X-Edit) - contrôle le niveau de l'effet. Plages de jusqu'à 99.
Tremolo ( R)
Un effet Tremelo module le volume d'un signal à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) à laquelle le volume module. Plages de ① jusqu'à 99.
Depth - la Touche 3 règle l'intensité à laquelle le volume module. Plages de ② jusqu'à 99.
Waveform - la Touche 4 selectionne une forme d'onde: TR, SI, ou SQ.
Panner (PR)
Un Auto Panner module le son de gauche à droite à une vitesse égale.
Speed - la Touche 2 régle le taux (vitesse) à laquelle le signal fait un panoramaque d'un côté à l'autre. Plages de ② jusqu'à ③.
Depth - la Touche 3 règle l'intensité à laquelle le pan change. Plages de jusqu'à 95.
Waveform - la Touche 4 selectionne une forme d'onde: TR, SI, ou SQ.
Vibrato (^)
Un effet vibrato module le ton du signal entrant à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) à laquelle le son module. Plages de ② jusqu'à 99.
Depth - la Touche 3 règle l'intensité à laquelle le son module. Plages de jusqu'à 99.
Rotary Speaker (RO)
Rotary Speaker est une émulation d'un dispositif qui comprend une trompe faconnée par repoussage et un rotor (haut-parleurs des graves). La rotation de ces deux haut-parleurs offre une combinaison intéressante de son en produitant de deux côtes un effet panoramicque, enrichi d'un petit changement de ton d'à la vitesse du son arrivant et s'éloignant de l'auditeur.
Speed - la Touche 2 règle le taux (vitesse) des haut-parleurs façonés au repoussage. Plages de jusqu'à 日
Intensity - la Touche 3 règle l'intensité de l'effet. Plages de ② jusqu'à 99.
Doppler - la Touche 4 commande l'effet Pitch Shift qui est la vitesse entre les emplacements de la trompe et du rotor. Plages de 0 jusqu'à 99.
Crossover (uniquement X-EditTM) - Sélectionne la fréquence de croisement entre la trompe et le rotor. Les plages à partir de 200 Hz jusqu'à 99 (1600 Hz).
AutoYaTM (H)
Un AutoYa combine les caractéristiques d'un wah et d'un flanger en créé un son presque comme une voyelle humaine, comme si la guitare était en train de dire "Yah". L'AutoYa™ offre automatiquement cette animation en modulant le son à une vitesse égale.
Speed - la Touche 2 règle le taux (vitesse) du AutoYa. Plages de ½ jusqu'à 99.
Intensity - la Touche 3 règle l'intensité de l'effet AutoYa. Plages de ② jusqu'à 99.
Range - la Touche 4 règla qualité gutturale de l'effet AutoYa. Plages de 已 jusqu'à 49
Envelope Filter (EF)
Le filtré Envelope est un effet wah dynamique qui alerte votre son basé sur la puissance avec laquelle vous jouvez.
Sensitivity - la Touche 2 règle la sensibilité ou le signal entrant nécessaire pour provoquer cet effet wah. Plages de 4 jusqu'à 99.
Range - la Touche 3 contrôle la plage (range) de l'effet enveloppe. Plages de 日 jusqu'à 99.
Step Filter (SF)
Le filtré Step est comme un effet "wah ordinair" avec une forme d'onde square.
Speed - la Touche 2 règle le taux (vitesse) de l'effet wah. Plages de ½ jusqu'à 93.
Intensity - la Touche 3 règle l'intensité de l'effet wah. Plages de 日 jusqu'à 99.
Detune (TT)
Un detuner produit une copie de votre signal entrant, extrait doucement le signal copiedé de l'accord à partir de l'original, et mélange les deux signaux ensemble. Le résultat est un type de doublage d'effet un peu comme si deux guitares étaient en train de jourer en même temps.
Shift Amount - la Touche 2 règle la quantité de désaccord appliqué sur un ton copié de signal. Plages de -24 jusqu'à 24 cents.
Level - la Touche 4 contrôle le mélange de la note detune. Plages de jusqu'à 99 .
Pitch Shift (PS)
Un Pitch Shifter copie le signal entrant, puis transpose le son de la note copiee en une note differente. La note transpose est ensuite melangée de nouveau avec le signal original, produit an son un peu comme si deux guitares etaient en train de jour des notes paralleles.
Shift Amount - la Touche 2 seLECTIONne la commande shift du ton dans les intervalles de demi-ton. Les plages sont de -24 (2 octaves en-dessous) jusqu'à 24 (2 octaves au-dessus).
Mix - la Touche 4 commande le niveau de mélange du ton shift. Plages de ② jusqu'à 99.
Le changement intelligent de tonalité fait une copie du signal entrant, le change ensuite dans un ton d'une note transposée à un intervalle diatoniquement correct et spécifique par le paramètre quantité. Un IPS affine ou affaibli le son modifié afin de garder un intervalle bien spécifique dans la clé sélectionnée et en créé une vraie harmonie.
Shift - la Touche 2 sélectionne la quantité ou l'intervalle d'harmonie pour un IPS. Les choix d'intervalle comprennent :
| OCT | IN | (octave vers le bas) |
| 7TH | IN | (un septieme vers le bas) |
| 6TH | IN | (une sixte vers le bas) |
| 5TH | IN | (une quinte vers le bas) |
| 4TH | IN | (une quarte vers le bas) |
| 3RD | IN | (une pierce vers le bas) |
| 2ND | IN | (une seconde vers le bas) |
| 2N | UP | (une seconde vers le haut) |
| 3R | UP | (une pierce vers le haut) |
| 4TH | UP | (une quarte vers le haut) |
| 5TH | UP | (une quinte vers le haut) |
| 6TH | UP | (une sixte vers le haut) |
| 7TH | UP | (un septieme vers le haut) |
| OCT | UP | (une octave vers le haut) |
Key - la Touche 3 selectionne la note musicale utilisé par l'IPS. Les choix de note se classe à partir de la note E (E) jusqu'à la note Eb (Eb).
Scale - la Touche 4 sélectionne l'échelle utilisée par l'IPS. Les choix d'échelle complconnent : Majeur (MH), Mineur (MI), Dorian (IO), Mixolydian (MX), Lydian (LY), et Mineur Harmonique (HM).
Level (uniquement X-EditTM) - règle le niveau IPS de tous les effets d'un ton aleré dans ce module. Plages de 日 jusqu'à 日 .
Le DigiTech Whammy™ est un effet qui utilise la pédale d'expression pour courber le ton du signal entrant, ou pour ajouter une harmonique variable avec le signal original. Selon qu'on bouge la pédale, la fréquence de la note monte ou descend. Quand le DigiTech Whammy est sélectionné, il est automatiquement placé avant la modélisation de l'ampli commeprésenté dans le schéma de原則 (voir page 19).
Shift Amount - la Touche 2 selectionne l'intervalle et la courbe du ton. Les可以选择
préSENT de la manière suivante :
| WhammyTM (aucun Dry Signal) | Courbes des harmoniques (Dry Signal ajouté) | ||
| OCT UP | (1 octave au-dessus) | M3 M3 | (une pierce mineure à une pierce majeure) |
| 2OCTUP | (2 octaves au-dessus) | 2N JM3 | (une seconde au-dessus vers une pierce majeure haute) |
| 2ND IN | (unue seconde bas) | ||
| RV 2ND IN | (action de pédale renversée d'une seconde bas) | 3R4TH | (une pierce haute vers une quarte haute) |
| 4TH5TH | (une quarte haute vers une quinte haute) | ||
| 4TH IN | (unue quarte bas) | 5THOCT | (une quinte haute vers une octave haute) |
| OCT IN | (unue octave bas) | HOCTUP | (une octave haute) |
| 2OCTIN | (2 octaves bas) | HOCTIN | (une octave bas) |
| DIVE BM | (Dive Bomb) | OCTU B | (une octave haute vers une octave bas) |
Pedal Position - la Touche 3 pourrait une commande manuelle de l'emplacement de la pédale Whammy. Plages de jusqu'à 99.
Mix - la Touche 4 règle le mélange Whammy. Plages de ② jusqu'à 99.
Delay
Le retard enregistre une partie du signal entrant et rejoue cela quelques temps après. Le segment enregistré ne peut être rejoue qu'une seule fois, plusieurs fois ou infiniment.
Delay Model - la Touche I sélectionne une des 5 modèles de retard. Les valeurs comptennent : R (DigiTech® Analog Delay), B (DigiTech Digital Delay), M (DigiTech Modulated Delay), P (DigiTech Pong Delay), et T (DigiTech Tape Delay). Appuyez cette touche pour activer ou désactiver les modèles de retard.
Les Touches 2, 3 et 4 ont les fonctions suivantes pour les différents modèles de retard :
| Modèle de retard | Touche 2 (Temps) | Touche 3 (Répétitions) | Touche 4 (Niveau) | P4 (uniquement X-EditTM) | P5 (uniquement X-Edit) |
| FJ | Time | Repeats | Delay Level | -- | -- |
| JJ | Time | Repeats | Level | Duck Thresh | Duck Level |
| MJ | Time | Repeats | Delay Level | Depth | -- |
| PJ | Time | Repeats | Delay Level | Duck Thresh | Duck Level |
| TJ | Time | Repeats | Level | Wow | Flutter |
Reverb
La réverbération donne à celui qui écoute l'impression que la musique est en train d'être jouée à partir de différents environnements acoustiques. C'est cette similité de pouvoir s'adapter à des espaces acoustiques qui fait de la réverbération un outil idéal et utile dans l'enregistrement de musique. Le RPI50 est doté des réverbérations authentiques Lexicon® dont les effets riches et luxieux peuvent être entendus dans d'innombrables chansons, bandes sonores et des performances en temps réel pour années.
Reverb Model
La Touche I selectionne le modele de reverbération ou l'espace acoustique.Appuyez cette touche pour activer ou désactiver les modeles de reverb. Les modeles suivants sont disponibles :
^ -Base sur un FenderTwin Reverb
RM - Lexicon® Ambience
ST - Lexicon Studio
RO - Lexicon Room
HR - Lexicon Hall
PL - Base sur un EMT240 Plate
| Le modele de réverbération | Touche 2 (Decay) | Touche 3 (Liveliness) | Touche 4 (Niveau de réverbération) | P4 (uniquement X-EditTM) |
| SP | -- | -- | Reverb | -- |
| RM | Decay | Liveliness | Reverb Level | Predelay |
| ST | Decay | Liveliness | Reverb Level | Predelay |
| RO | Decay | Liveliness | Reverb Level | Predelay |
| HR | Decay | Liveliness | Reverb Level | Predelay |
| PL | Decay | Liveliness | Reverb Level | Predelay |
Volet 4 - Autres fonctions
Boite à rythmes
Le RPI 150 est équipé d'une boîte à rythmes dotée de 65 modèles utiles et un paramètre métronome facilement accessible à la touche (la touche Drums, particulièrement). En appuyant sur la touche Drums activera la boîte à rythmes et démarrera le playback des modèles de rythmes sélectionnés (excepté lorsque vous vous trouvez dans le mode Store ou Bypass). Lorsque la ligne Drums est sélectionnée (en utilisant les touches Edit), la Touche I sélectionné le style de rythme, la Touche 2 règle le modele de rythme, la Touche 3 règle le tempo du modele et la Touche 4 règle le volume.Appuyez de nouveau sur la touche Drums pour arrêté la boîte à rythmes.
La listedesmodelesderythmes
| Beats (8ème beat) | B1--B5 | Jazz | J1--J4 |
| Beats (16ème beat) | B6--B8 | Hip Hop | P1--P4 |
| Rock | R1-R8 | World | W1--W4 |
| Hard Rock | H1-H8 | Metronome 4/4 | M4 |
| Metal | T1-T8 | Metronome 3/4 | M3 |
| Blues | L1-L8 | Metronome 5/8 | M5 |
| Groove | G1-G4 | Metronome 7/8 | M7 |
| Country | C1-C4 | Metronome | ME |
Volume passif/Commande de pédale continue optionnel
Connectez un volume passif ou une commande de pédale continue à la fiche Control In du RPI 150 afin de commander le volume, le Wah ou Whammy™ du RPI 150 en temps réel avec vos pieds. Activez un réseau Wah ou Whammy afin de le commander avec la pédale optionnelle, ou activez sur les deux contacteurs de pied un réseau Wah et un réseau Whammy afin de les commander simultanément. Lorsque la pédale est connectée et ni un réseau Wah, ni un réseau Whammy a été activé, le volume du RPI 150 sera commandé par la pédale par défaut.
Paramétrage d'usine
Cette fonction réinitialise le RPI 50 au paramétrage original d'usine. Cette procédure efface tous les préseLECTIONs d'utilisateur et effectue un nouveau calibrage de la pédale d'expression.
ATTENTION: En effectuant cette fonction, les données programmesés par l'utilisateur seront effacées. Elles seront perdues à jamais! Assurez-vous si vous poulez bien effacer la mémoire et recommencer à nouveau avant de continuer cette procédure.
La procédure à suivre pour la réinitialisation d'usine est la suivante :
I. Appuyez et gardez enforcer la touche Store enuttant le RP150 sous tension.
2. Lorsque l'écran affiche FR, lâchez la touche Store qui clignote à présent.
3. Appuyez et gardez enforcer la touche Store qui clignote pendant 3 secondes jusqu'à ce que RS apparaissé sur l'écran, ensuite relâchéz. La procédure de la réinitialisation au paramétrage d'usine prendra une quinzaine de secondes.
Caracteristiques techniques
\section*{Caracteristiques générales}
A/D/A convertisseur : Une performance audio supérieure à 24 bits
Fréquence d'échantillonnage: 44.1 kHz
Section DSP : Proesseur AudioDNA2™ DSP
Effets simultanés : I I
Mémoire présections : 50 présections d'utilisateur (1 à 50) / 50 présections d'usine (51 à 00)
Boite à rhythmes : 60 modèles
Dimensions: 10 5/8" Longueur × 8 3/4" largeur × 2 5/18" hauteur
Poids de l'unité : 3.2 lbs.
Connexions d'entrée analogiques :
Entrée guitare: 1/4 non équilré (TS)
Impedance entrée : 500k Ohms
Control In : 1/4" non équilibré
Connexions de sorties analogiques :
Les sorties de lignes gauches/droites : Impédance non équilibrée 1/4
L'impédance des sorties de lignes gauches/droites : 500 Ohms par côté
Sortie maximale: +10dBu
Ecouteurs : 1/8” stéreo (TRS) – 13.6mW par canal @ 50 Ohms
Connexions numériques :
Universal Serial Bus (USB):Type B, supporte USB1.1 haute vitesse (12 Mbps bande passante USB 2.0 compatible)
Spécifications d'enregistrement par USB chez le RPI50 :
Taux d'échantillon: 44.1 kHz
Intensité bit : supporte 16-bit ou 24-bit (dépend le paramétrage du logiciel d'enregistrement)
Exigences alimentation :
E.U. et Canada : 120 VAC, 60 Hz Adaptateur : PS0913B- 120
Le Japon : 100 VAC, 50/60 Hz Adaptateur : PS0913B- 100
L'Europe:230VAC,50HzAdaptateur:PS0913B-230
R.U.: 240 VAC, 50 Hz Adaptateur: PS0913B-240
Exigences minimums du système d'exploitation Windows® :
Windows® XP a/Service Pack 2 et .NET 2.0 installé
Vitesse proceseur 500 MHz (1.2 GHz recommende)
128 MB RAM au minimum (512 MB recommende)
Configuration de système minimum requise - Mac :
OS 10.4 ou supérieur
450 MHz CPU
256 MB RAM
| 1 | Overdrive | 16 | Rock Wah |
| 2 | Rock 1 | 17 | Chunky |
| 3 | Rock 2 | 18 | Smooth |
| 4 | Blues 1 | 19 | Heavy |
| 5 | Blues 2 | 20 | Clean 1 |
| 6 | Metal 1 | 21 | Clean 2 |
| 7 | Metal 2 | 22 | British 1 |
| 8 | Country 1 | 23 | British 2 |
| 9 | Country 2 | 24 | American 1 |
| 10 | Warm Drive | 25 | American 2 |
| 11 | Crunch | 26 | Tube Drive |
| 12 | Texas Tone | 27 | Distortion |
| 13 | Rockabilly | 28 | Scooped |
| 14 | Solo 1 | 29 | Punchy |
| 15 | Solo 2 | 30 | Bright Clean |
Imprimé 8/2006 Guide d'utilisation de RPI50 18-0429-A
©2006 Harman International Industries, Incorporated, tous droits réservés.
DigiTech et le RPI50 sont des marques de commerce déposées de Harman International Industries, Inc. Les autres noms de produits représentés dans ce produit sont des marques de commercés de leurs entreprises respectives n'endossant pas et n'étant pas associées avec Digitech. Elles sont des marques de commerce de autres fabricants et furent à peine utilisées pour identifier les produits dont lessons ont été passés en revue lors de la création de ce produit.
