Intitulé	Description
Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	64 presets, 40 effets, 5 types d'amplis, 5 types de cabinets
Alimentation électrique	Adaptateur secteur 9V inclus
Dimensions approximatives	320 x 200 x 60 mm
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des guitares électriques et acoustiques
Type de batterie	Non applicable (fonctionne avec adaptateur secteur)
Tension	9V
Puissance	Non spécifiée
Fonctions principales	Effets de modulation, de délai, de réverbération, simulation d'amplis
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement disponibles
Sécurité	Ne pas exposer à l'eau, utiliser uniquement l'adaptateur fourni
Informations générales utiles	Idéal pour les guitaristes débutants et intermédiaires, léger et portable

FOIRE AUX QUESTIONS - RP200 DIGITECH

Comment réinitialiser le DIGITECH RP200 aux paramètres d'usine ?

Pour réinitialiser le DIGITECH RP200, éteignez l'appareil, puis maintenez enfoncé le bouton 'Edit' tout en le rallumant. Cela restaurera les paramètres d'usine.

Pourquoi mon DIGITECH RP200 ne produit-il aucun son ?

Vérifiez que le volume de l'appareil est réglé correctement et que les câbles de connexion sont bien branchés. Assurez-vous également que l'appareil est correctement alimenté.

Comment ajouter des effets sur le DIGITECH RP200 ?

Pour ajouter des effets, sélectionnez le patch désiré, puis tournez le bouton 'Effect' pour choisir l'effet souhaité. Appuyez sur 'Edit' pour ajuster les paramètres de l'effet.

Mon DIGITECH RP200 se bloque souvent, que faire ?

Essayez de réinitialiser l'appareil comme indiqué dans la première question. Si le problème persiste, il peut être nécessaire de mettre à jour le firmware ou de contacter le support technique.

Comment changer la batterie du DIGITECH RP200 ?

Le DIGITECH RP200 ne dispose pas d'une batterie remplaçable, il est alimenté par un adaptateur secteur. Vérifiez si l'adaptateur fonctionne correctement si l'appareil ne s'allume pas.

Y a-t-il une garantie sur le DIGITECH RP200 ?

Oui, le DIGITECH RP200 est généralement couvert par une garantie limitée d'un an. Veuillez consulter le manuel d'utilisation ou le site web de DIGITECH pour plus d'informations.

Comment sauvegarder mes réglages sur le DIGITECH RP200 ?

Pour sauvegarder vos réglages, sélectionnez le patch que vous souhaitez sauvegarder, puis appuyez et maintenez le bouton 'Write' jusqu'à ce que l'écran affiche 'Save'.

Le DIGITECH RP200 ne se connecte pas à mon ordinateur, que faire ?

Vérifiez que le câble USB est correctement branché et que les pilotes nécessaires sont installés sur votre ordinateur. Essayez un autre port USB si le problème persiste.

MODE D'EMPLOI RP200 DIGITECH

ATTENTION: Pour éviter tout risque d'électrocution ou d'insaïde,

danger électrique potentiel. L'éducteur indica la présence de tensions dangereuses dans l'appareil. Le point d'évaluation indique la distance entre l'appareil et l'acte de changement. Ces symboles indiquent que l'appareil ne contient pas un changement de tension ou une évaluation. L'appareil est ouvert (l'appareil). N'est pas cas de réparer l'appareil vous-même. Consultez des salariques qualifiées, fournible du boîtier de l'appareil, sont considérables en relation aux employés de la garantie constructeur. Ne mettez jamais l'appareil en contact avec les employés, ne mettez jamais le contrôle sur l'appareil et ne mettez le retardement hors tension et confisez-le à un service de construction. Les employés ne revendent en cas d'orage, déconnectez l'appareil du secteur.

Compatibilitéélectromagnétique

L'utilisation est soumise aux conditions suivantes

• Carte ne parlé doit causer aucunes interférences dangereuses.
• Le casse de l'ordre est le casse des rôts, qui se compris ciètes susceptibles d'écendrées un dystonémie.
• Utilisée uniquement des câbles bleus.
• Le casse de l'ordre est le casse souterrain à d'importantes champs échelonnagétiques.

Attention

Pour nous certifier ceci, observez les instructions suivantes : Eau et humidité : L'appareil ne doit pas tirer l'air de la pièce s'il est humide. Il ne doit pas tirer l'air d'une pièce où de l'eau ou de la liquide ne peut pas pénétrer dans l'appareil.

Alimentation: L'appareil doit être reconnecté uniquement après que la tension de la puissance de dérivation de reprise soit dans le mode d'emploi de l'appareil. Mise en terre ou polarisation; Veillez à ne pas modifier la mise en terre ou la polarisation de l'appareil.

Protection du cordon sécurisé: 1. Protection du cordon sur les autres portions si ce sont elles, si le sont impossible de gendarme, est qu'une et une pas pinc des ou crais par des objectifs d'une action de l'ordre, et si un dagement de cordon sur la prise se fausse est faissant, neuf sauf qu'une et une.

Maintenance: Pour la durée de requés d'émission, les opérations sont obligées à restorer uniquement l'effectifs sur le opération. Les opérations de maintenance doivent être confiées et des personnes quels il est. Pour les opérations qui sont un faisable accessible est optimisée, les opérations par un faisable du même type et du même calibre.

ATTENTION/Prior kriter tout une technique de éclairisation ou du financement, ne donnant pas le contrôle sur la participation des autres internationaux symbolemme Vi pour vomite les clients et les clients' employés. Le service de l'employé est destinée à formerielle Sparranungen vorstandend dans. Das Auszufrechenes est sie darun auf, dass Sie auf die Bedeutunganschandbuch 1976, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Nom du fabricant : DigiTech

Adresse du fabricant: 8760 S. Sandy Parkway

Sandy, Utah 84070, USA

déclare que le produit :

RP200

Note : Les suffixes EX, EU, JA et UK peuvent être ajoutés au nom du produit.

Option du produit : Toutes (nécessite un adaptateur secteur de Classe II répondant aux normes EN60065, EN60742 ou équivalent).

est conforme aux normes suivantes :

Sécurité : EN 60065 (1993)

IEC65 (1985) avec Amendements 1, 2, 3

Compatible: EN 55013 (1990)

EN 55020 (1991)

Informations complémentaires :

Le produit ci-joint est conforme à la norme 72/23/EEC sur les basses tensions et à la norme EMC 89/336/EEC telle qu'amendée par la norme 93/68/EEC.

DigiTech/Johnson

Responsable de la production

Contact européen : Notre revendeur local DigiTech/Johnson ou

Harman Music Group

Nous sommes très fiers des produits que nous fabriquons. C'est pourquoi DigiTech garantit ses produits.

Garantie: Les termes de la garantie et les dommages couverts dépendent du pays de distribution du produit. Nous vous conseillons de consulter votre revendeur ou l'importateur agréé de votre pays.

REMARQUE: Les informations contenues dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. Certaines informations relatives au produit ou au système d'exploitation peuvent donc s'avérer inactives au moment de l'impression de ce mode d'emploi. Les informations contenues dans cette version du mode d'emploi annulent et remplacent toutes les précédentes.

Garantie

Consignes de sécurité. I

Déclaration de conformité... II

Garantie. Ⅲ

Table des matières IV

Utilisation stéréo.7

Mise sous tension 8

Les Presets 9

Mode Performance 9

Mode Bypass 9

Mode Tuner 10

Section III - effets et paramètres

Définition des effets 15

Pickup/Wah 16

Compressor 16

Amp Modeling 17

EQ. 18

Cabinet/Gate 18

Effects. 20

Chorus. 20

Flange 20

Phaser 21

Tremolo. 21

Panner. 21

Vibrato 22

Rotary. 22

Ya YaTM 22

Auto YaTM 23

SynthTalkTM 23

Envelope 23

Detune 24

Pitch Shift 24

WhammyTM 24

Delay 25

Reverb 26

Section IV - autres

bctions

Fonction Rhythm Trainer...27

Pédale d'expression 271

initialisation sur les valeurs

l'usine 29

Calibration de la pédale

l'expression 30

Section v - annexes

Caractéristiques techniques..31

Liste des Presets 321

Sicherheitsinformationen. I

Nous vous remercions de la confiance que vous nous témoignez en choisissant le RP200. Grâce aux avancées permanentes dans le domaine des technologies appliquées à la musique, vous disposez de la polyvalence et de la puissance nécessaire à la production de créations sonores inégalées. Bien que le RP200 soit d'une utilisation extrêmement aidée, nous vous recommandons de lire ce mode d'emploi afin de prendre conscience de toutes les possibilités que nous offrons. Découvrez à présent le potentiel exceptionnel du RP200.

Éléments fournis

Avant tout chose, veillez à vous assurer que vous disposez des éléments suivants :

• RP200 Adaptateur PS0913B Mode d'emploi
• Carte de garantie

Nous avons porté le plus grand soin à la fabrication de votre RP200. Tous les éléments mentionnés doivent être fournis et en parfait état de fonctionnement. Si un élément venait à manquer, contactez immédiatement leur revendeur. Aidez-nous à mieux vous connaître et à mieux répondre à vos attentes en complétant votre carte de garantie. Elle est tout en sécurité en cas de problème avec votre RP200.

1. Input - Connectez votre instrument à cette entrée. 2. Jam-A-Long - Reliez la sortie stéreo d'un lecteur de cassettes ou de CD à ce mini-jack stéreo lorsque vous souhaitez répéter avec un morceau pré-enregistré. 3. Output - Sortie sur Jack stéreo. Reliez cette sortie à l'entrée d'un seul amplificateur pour les applications mono ou utilisez un câble stéreo en "Y" avec Jack stéreo pour relier cette sortie aux entrées de 2 amplificateurs pour les applications stéreo. 4. Prise casque - Connectez un casque stéreo à cette sortie. 5. Embase d'alimentation - Connectez uniquement l'adaptateur secteur optionnel DigiTech PS0913B à cette embase.

Vous disposez de plusieurs options de connexion sur le RP200. Assurez-vous que l'amplificateur et le RP200 sont hors tension avant de les connecter l'un à l'autre. Le RP200 ne présente pas d'interrupteur d'alimentation. Pour le mettre sous ou hors tension, vous devez nécessairement connecter/déconnecter l'adaptateur secteur PS0913B de la prise secteur.

Utilisation mono

Connectez votre guitare à l'entrée Input du RP200. Reliez la sortie Stereo Output du RP200 à l'entrée instrument de l'amplificateur ou à l'entrée ligne d'un ampli de puissance via un câble mono.

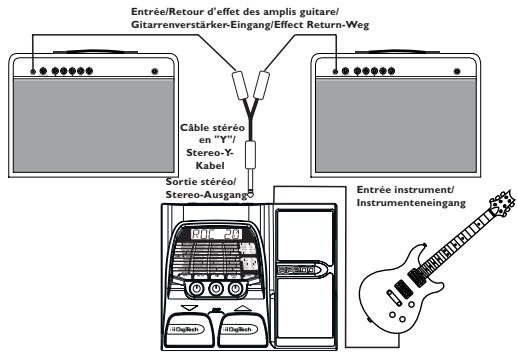

Pour une utilisation en stéreo, connectez la guitare à l'entrée Input du RP200. Reliez un cable stéreo en "Y" à la sortie Stereo Output du RP200. Connectez une extrémité du cable en "Y" à l'entrée d'un amplificateur, d'une voie de mixage ou d'un ampli de puissance. Connectez la seconde extrémité du cable en "Y" à un second amplificateur, une seconde voie de mixage ou un second ampli de puissance. Si vous vous connectez à une console de mixage, regalez les contrôleles de panoramaque au maximum vers la gauche et vers la droite pour conserver la séparation stéreo. Veillez à activer le simulator de haut-parleur du RP200 (voir page 18 pour plus d'informations).

NOTE: Lorsque vous utilisez un ampli guitare, il est préférable de relier la guitare à l'entrée du RP200 et le connecteur Output du RP200 au retour d'effect de l'ampli. ANMERKUNG: Beim Einsatz eines Gitarrenvermörsters sollen. Sie die Gitarre an den Eingang des RP200 anschließen und den Ausgang des RP200 mit dem Effect Return-Weg des Vermörsters verbinden.

Mise sous tension

Avant toute mise sous tension, réglez votre ou vos amplis sur un son clair et réglez les réglages de tonalité sur une réponse plate (sur la plupart des amplis, cela correspond à un réglage sur 0 ou 5). Ensuite, suivez la méthode décrite ci-dessous:

1. Réglez le volume de l'amplificateur au minimum. 2. Reliez l'extrémité appropriée de l'adaptateur secteur PS0913B à l'embase d'alimentation en face arrière du RP200. 3. Reliez l'autre extrémité de l'adaptateur secteur PS0913B à une prise secteur. 4. Placez le/les amplificateurs sous tension et réglez le volume sur un niveau d'écoute normal. 5. Augmentez progressivement le niveau général (Master Level) du RP200 pour obtenir le volume souhaité.

Les presets

Les Presets sont les emplacements numérotés de sons programmes qui seront dans le RP200. Les commutateurs au pied permettent de charger les Presets. Les effets actifs sur chaque Preset sont signalés par les LED allumées de la matrice d'effets. Le RP200 est fourni avec 40 Presets utilisés (Presets I-40) et 40 Presets d'usine (Presets 41-80). Les Presets utilisés sont des emplacements permettant de sauvegarder vos créations sonores. Les Presets d'usine ne peuvent pas être édités. En sortie d'usine, les 40 Presets utilisés sont les répliques exactes des 40 Presets d'usine. Cela vous permet de créer vos propres Presets sans perdre un seul des sons fournis avec le RP200.

Mode performance

Lorsque vous placez le RP200 sous tension pour la première fois, il se place en mode Performance. Ce mode vous permet d'accéder à tous les Presets du RP200 grâce aux commutateurs droit et gauche. Le potentiomètre

Paramètre 1 (gauche) vous permet de sélectionner le type d'ampli, le potentiomètre Paramètre 2 (milieu) détermine le gain de l'ampli (distorsion) et le potentiomètre Paramètre 3 (droite) détermine le volume général.

Mode bypass

Voupez bypasser les Presets du RP200 pour obtenir un son de guitare clair et nonTRAte. Pour bypasser le RP200, appuyez simultanement sur les deux commutateurs au pied. Le message BYPRSS affiche alors a l'écran, signalant que le Preset est bypassé. Si you appuyez de nouveau simultanement sur les deux commutateurs au pied, you quittez the mode Bypass et le Preset précédemment utilise est de nouveau activé sur le RP200.

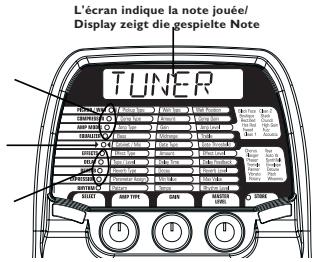

L'accordeur du RP200 permet d'accorder ou de vérifier l'accordage de votre guitare. Maintenez simultanément les 2 commutateurs au pied enfoncés pour activer ce mode. Le message TUNER s'affiche à l'écran, signalant que vous êtes en mode accordeur. Pour lancer

L'accordage, jouez une note sur la guitare (une harmonique de la 12^é rette fonctionne bien). L'écran affiche la note jouée. Les LED de la matrice indiquent si la note est trop haut ou trop basse. Les 4 LED supérieures rouges signalement que la note est trop haute. Les 4 LED inférieures rouges signalement que la note est trop basse. La LED

centrale verte indique que la note est juste. En mode accordeur, la sortie est coupée. La pédale d'expression vous permet d'annuler le Mute et d'écouter le signal tout en accordant l'instrument. Appuyez sur l'un des deux commutateurs au pied pour quitter le mode accordeur.

En mode accordage, vous pouvez modifier la référence d'accordage. Le réglage par défaut est A = 440Hz (affiche R = 44B ). Tournez le potentiomètre Parameter I pour sélectionner d'autres accordages alternatifs: A = A b (affiche R = Rb ), A = G (affiche

R = G ) et A = Gb (affiche R = Gk ). L'écran affiche momentanément en clignotant la préférence d'accordage sélectionnée.

Les LED superfieures indiquent que la note est trop haute Les LED vertes indiquent que la note est juste Les LED inférieures indiquent que la note est trop basse

Section II - fonctions d'édition édition/creation des presets

La création de votre propre son est une procédure aisée et intuitive sur le RP200. Le RP200 vous permet de créer vos propres Presets ou d'éditer précisément les Presets existants à votre convenance. Lorsque vous créez ou editez un son, vous nevez d'abord utiliser l'un des Presets d'usine ou utilisateur. Il n'est pas possible de commencer à travailler sur un Preset totalement vide. Vous n'êtes pas obligé de sauvegarder les éditions apportées sur le numéro du Preset de départ. Vous pouvez sauvegarder leur création sur le Preset utilisé de votre choix.

Pour éditer ou créer un Preset :

1. Utilise les commutateurs au pied pour sélectionner un Preset de départ. 2. Lorsque vous avez choisi le Preset à éditer, appuyez une fois sur la touche Select. Cela permet de lancer le mode d'édition. 3. Utilisez la touche Select en combinaison avec la matrice pour choisir l'effet à éditer. 4. Utilise les 3 potentiomètres pour modifier les valeurs des paramètres afin d'obtenir le son souhaité.

Elle indique les effets et paramètres sélectionnés pour l'édition. En mode d'édition, appuyez successivement sur la touche Select pour passer à l'effet suivant. La LED correspondante s'allume, signalant le groupe d'effets sélectionné. Chaque effet dispose d'un maximum de 3 paramètres pouvant être modifiés. Le potentiomètre situé sous chaque colonne de paramètres permet de modifier la valeur du paramètre correspondant pour l'effet sélectionné. Lorsque vous tournez un potentiomètre, le statut ou la valeur du paramètre s'affiche en temps réel.

Le potentiomètre I est affecté au réglage de la variable des échets/ Der Parameter I-Regler regelt die linke Spalte Le potentiomètre 2 est affecté au réglage et est affecté au réglage de la Reine/ Der Parameter 2-Regler regardt die mittente Spalte der Parameter 3-Regler regardt die rechte Spalte

Lorsque la valeur sauvegardée d'un paramètre est modifiée, la LED Store s'allume indiquant que vous devez sauvegarder les modifications. Si vous sélectionnez un autre Preset ou si vous placez l'appareil hors tension avant la sauvegarde, les modifications sont perdues.

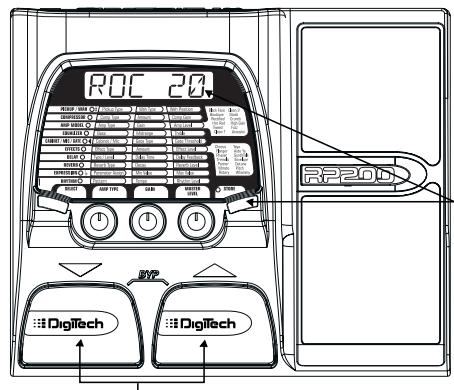

Sauvegarde/copie/attribution du nom d'un preset

Lorsqu'un Preset a été édité, vous pouvez le sauvegarder sur l'un des 40 emplacements de Presets utilisateur (Presets I-40). Voici la procédure de sauvegarde des modifications d'un Preset ou de copie d'un Preset sur un autre emplacement :

I. Appuyez une fois sur le bouton Store. La LED Store clignote, de même que la première lecture à l'écran, signalant que vous pouvez attribuer un nom au nouveau son. 2. Utilisez le potentiomètre Parameter 1 pour choisir un caractère alphanumeric et le potentiomètre Parameter 2 pour passer au caractère suivant.

I. Appuyez sur Store.

les caractères clignotent

de manière individuelle/

Drucken Sie Store.

Les caractères sur le

3. Appuyez une nouvelle fois sur Store, le nombre du Preset clignote. 4. Sélectionnez l'emplacement de destination du Preset à l'aide des commutateurs au pied.

1. Appuyez une fois soit sur la touche Store pour sauvegarder les modifications.

La procédure de copie d'un Preset sur un autre Preset est identique. Il suffit de sélectionner le Preset à copier via les commutateurs au pied, et de suivre la procédure ci-dessus. Appuyez sur la touche Select pour interrompre la procédure de sauvegarde.

Section III - effets et paramètres à propos des effets

Voulez considérer le RP200 comme un "selecteur" de différents amplificateurs "virtuels" et de pédales individuelles de haute technologie. L'ordre de connexion des pédales a une incidence fondamentale sur la qualité du son global. Le schéma suivant illustre l'ordre des effets du RP200.

Définition des effets

Chaque effet du RP200 peut être programmé à votre convenance et en fonction de chaque application. Il est important de comprendre l'impact de ces effets sur le son, ainsi que l'effet des paramètres sur les effets pour pouvoir obtenir le son souhaité. La section suivante définit les effets du RP200, ainsi que leur fonctionnement et celui des paramètres.

L'effet Pickup Simulator applique la chaleur et la rondeur d'un Humbucker à votre micro simple bobinage ou le son brillant d'un micro simple bobinage à votre Humbucker. Vous pouvez ainsi désirer tout type de micro sans changer de guitare.

La Wah-Wah est un effet contrôlé par pédale d'expression qui permet d'obtenir un son de type "Wah".

Pickup Type - Le potentiomètre de Paramètre 1 sélectionne le type de micro à simuler : PCK OFF (simulateur de micro désactivé), SC : HUM (permet d'obtenir un son chaud de Humbucker avec un simple bobinage) et HUM : SC (permet d'obtenir un son unique de simple bobinage avec un Humbucker).

Wah Type - Le potentiomètre de Paramètre 2 sélectionne le type de Wah : WAH DF (l'effet wah est deactivated), CRY (Cry Wah est un son de Wah Wah traditionnel), BOUTQ (le Wah "Boutique" est une Wah à balayage avec un son plus moderne) et FUL R N3 (Wah large bande balayant tout le spectre des fréquences audibles).

Wah Position - Le potentiomètre de Paramètre 3 règle la position de la pédale Wah Wah. Plage de réglage (position haute) à 99 (position basse).

Le compresseur permet d'augmenter le sustain, de "grossir" le son de la guitare et de contenir la dynamique du signal. Lorsque le niveau dépasse un seuil donné, celui-ci est atténué.

Comp Type - Le potentiatione de Parametre I déterminé le temps d'attaque du comprésseur lorsque le signal dépasse le seuil: CMP OF (déactive le compréseur), FAST, MEDIU et SLON.

Amount - Le potentiomètre de Paramètre 2 détermine la valeur de la compression (taux et Sustain). Plage de réglage : 1 (compression légère) à C° (Sustain maximum).

Gain - Le potentiomètre de Paramètre 3 détermine le gain de sortie du compresseur. Plaque de réglage: à 5

La modélisation d'amplificateurs permet d'émuler le son d'excellents amplis modernes et vintage. Vous disposez, par exemple, d'une simulation de guitare acoustique.

RIP DF - Modélisation désactivée

IFPC-Base sur un Fender Twin Reverb 65

BOUTG-Base sur un Matchless DC30

RECTIF - Base sur un Mesa Dual Rectifier

TWEED - Base sur un Fender Tweed Deluxe57

CLERNI - Base sur un Vox AC30 Top Boost

CLERN2-Régadeairduncomba lampe

STACK - Base sur un Marshall JCM900

EURICH - An exclusive combo "unchry" HIGIDIN - Base sur un Johnson IM150 Hei

Gain FUZZ - Une distortion fuzz Vintage RCULST - Guidare acquostique Ratic Top Gain FUZZ - Une distortion fuzz Vintage RCULST - Guidare acoustique Ratic Top

Marshall® est une marque déposée de Marshall Amplification Plc. Vox® est une marque déposée de Korg UK. Fender, Matchless et Mesa Boogie sont des marques déposées de leurs sociétés respectives et ne sont d'aucune manière associées à DigiTech.

Amp Type - Sélectionnez l'un des douze modèles d'ampli à l'aide du potentiomètre de Paramètre 1.

Amp Gain - Le potentiomètre de Paramètre 2 détermine le gain (distorsion) du modèle d'ampli sélectionné (non disponible sur Acoustique). Plage de réglage: 0 à 93.

Amp Level - Le potentiamètre de Paramètre 3 détermine le niveau (volume) du modèle d'ampli sélectionné.

Plage de réglage: -99 à +99.

L'égalisation est un outil extrêmement utile pour modeler la réponse sonore de votre signal de guitare. L'égaliseur du RP200 est similaire aux réglages de tonalité de l'amplificateur simulé. Les trois paramètres d'égalisation présentent une plage de réglage de -12 dB à +12 dB.

B55 - Le potentiomètre de Paramètre 1 détermine l'accentuation des graves.

MIB - Le potentiomètre de Paramètre 2 détermine l'accentuation des médiums. TRE 3 - Le potentiomètre de Paramètre 3 détermine l'accentuation des aigus.

La modélisation d'enceinte simule différents types d'enceintes reprises par micro. Vous disposez de 3 types d'enceintes et de 4 placements de micro par rapport à l'enceinte.

Le Noise Gate est conçu pour éliminer le bruit lorsque vous ne jouez pas.

Cabinet/Mic - Le potentiomètre Paramètre I sélectionne le type de simulation d'enceinte et de placement de micro par rapport à l'enceinte.

Cabinet Off

JARK - Dark 4x12 Mic I

JARK 2 - Dark 4x12 Mic 2

JARK 3 - Dark 4x12 Mic 3

JARK 4 - Dark 4x12 Mic 4

Gate Type - Le potentiometre Parametre 2 selectionne le SilencerTM Noise Gate ou l'effet de montee automatique du volume Auto Swell: GRT OF (désactive le Noise Gate off), SILNCR (selectionne le SilencerTM Noise Gate) et SWELI à SWEL9 (selectionne effet Auto Swell de volume. Ces reglages permettent d'obtenir une montée automatique du volume allant d'un Fade-In de 200 milliseconds a un Fade-In de 2 seconds).

Gate Thresh - Le potentiomètre Paramètre 3 détermine le niveau de signal requis (seuil) pour ouvrir ou fermer le Noise Gate. Plage de réglage du paramètre Gate Threshold: (ouverture aisée) à 410 (signaux élevés nécessaires à l'ouverture).

La rangée Effects du RP200 regroupe de multiples fonctions permettant de sélectionner des effets comme le Chorus, Flanger, Phaser, Tremolo, Panner, haut-parleur tournant, Ya Ya™, Auto Ya™, SynthTalk™, Enveloppe (Auto Wah), Detune, Pitch Shift et Whammy™. Lorsque la rangée Effects est sélectionnée, le potentiomètre Paramètre 1 permet de sélectionner le type d'effet à utiliser ou de désactiver le module d'effet (EFF OF). Vous pouvez utiliser qu'un seul effet à la fois. Lorsque vous avez sélectionné un type d'effet, les potentiomètres Paramètre 2 et Paramètre 3 permettent de régler les paramètres individuels de l'effet sélectionné. Voici une liste détaillée des effets et des paramètres:

CHORUS (CHORUS)

Le Chorus ajoute un déphasage court à votre signal. Le signal retardé est désaccordé par cycle, puis mélangé au signal initial pour créer un son plus dense.

Amount - Le potentiomètre Paramètre 2 règle simultanément la vitesse et l'intensité (profondeur) de la modulation. Plaque de réglage : / à 93.

Level - Le potentiomètre Paramètre 3 contrôle le mixage de l'effet. Plaque de réglage: à 99.

FLANGE (FLANGE)

Le Flanger est basé sur le même principe que le Chorus, mais il utilise un décalage plus court et il ajoute des répétitions à la modulation du décalage. Vous obtenez un mouvement exagéré de balayage vers le haut et vers le bas.

Amount - Le potentiomètre Paramètre 2 règle simultanément la vitesse et l'intensité (profondeur) de l'effet. Plage de réglage : à 99.

Level - Le potentiomètre Paramètre 3 contrôle le mixage de l'effet. Plaque de réglage : à 99.

L'effet de Phaser divise puis crée un déphasage du signal. Le signal déphasé par cycles est ensuite mélangé au signal initial. Durant le Phasing, différentes fréquences s'annulent, ce qui offre un son chaud et tournant.

Amount - Le potentiomètre Parametre 2 règle simultanément la vitesse et l'intensité (profondeur) de l'effet. Plage de réglage de l à 99.

Level - Le potentiomètre Paramètre 3 contrôle le mixage de l'effet. Plage de réglage : 0 à 99.

Tremolo (TREMLO) L'effet de Tremolo module le niveau du signal à vitesse homogène.

Amount - Le potentiomètre Paramètre 2 règle la vitesse de modulation du volume. Phase de réglage: I à 93.

Level - Le potentiomètre Parametre 3 contrôle l'intensité (profondeur) de la modulation du volume.

Plage de réglage : 99.

PANNER (PANNER)

Le Pannier automatique module le son de gauche à droite à vitesse homogène.

Amount - Le potentiomètre Parametre 2 détermine la vitesse de déplacement du signal d'un côté à l'autre. Plage de réglage : / à 99.

Level - Le potentiomètre Parametre 3 contrôle l'intensité (profondeur) du panoramique. Plage de réglage: de 0 à 99.

PHASER (PHASER)

L'effet de Vibrato modifie la hauteur du signal reçu à vitesse homogène.

Amont-Le potentiomètre Paramètre 2 détermine la vitesse de modulation de la hauteur. Plage de réglage: 1 à 99 Level-Le potentiomètre Paramètre 3 contrôle l'intensité (profondeur) de modulation de la hauteur. Plage de réglage: 0 à 99.

L'effet de haut-parleur tournant est une émulation d'un appareil comprenant un Tweeter à compression et un Subwoofer tournants. La rotation de ces deux haut-parleurs produit une combinaison de déplacement du son d'un côté à l'autre et de légère transposition due à la vitesse de déplacement du son par rapport à l'auditeur.

Ampli-Le potentiomètre Paramètre 2 détermine la vitesse de rotation des haut-parleurs. Plage de réglage: 0 à 99. Level-Le potentiomètre Paramètre 3 contrôle le mixage de l'effet. Plage de réglage: 0 à 99.

YayaTM (rr)

L'effet YaYa™ est une exclusivité propre aux produits DigiTech. Tout comme l'effet AutoYa™, il associe les caractéristiques d'une Wah Wah et d'un Flanger, créant les caractéristiques d'une moyelle presque vocale; notez cependant que cet effet est contrôlé par la pédale d'expression.

Amount - Le potentiomètre Paramètre 2 règle l'intensité de l'effet YaYaTM, Plage de réglage: l à 95.

Level - Le potentiomètre Paramètre 3 contrôle l'intensité (profondeur) du son voyelés par l'effet YaYaTM. Plage de réglage : à 93.

Vibrato (IIBRTO)

L'effet AutoYah™ associe les caractéristiques d'une Wah Wah et d'un Flanger, tout en créant les caractéristiques d'une voilée presque vocale, comme si la guitare disait littéralement "Yah". L'AutoYah™ traite automatiquement le son à l'attaque des cordes.

Amount - Le potentiomètre paramètre 2 règle la vitesse de balayage. Plage de réglage: 1 à 99.

Level - Le potentiomètre Paramètre 3 contrôle l'intensité (profondeur) du son voyellisé. Plage de réglage : 1 à 99.

SynthTalk™ est une exclusivité propre aux produits DigiTech. Cet effet génère des sons de voix humaines modulés selon la force d'attaque des cordes.

Amount - Le potentiotéme Paramètre 2 permet de sélectionner parmi les dix voix synthè propoées. Plage de réglAGE: kO à l'O t O

Level - Le potentiomètre Paramètre 3 règle la sensibilité du signal d'entrée nécessaire au déclenchement de l'effet SynthTalkTM. Plage de réglage: 0 à 99.

Le filtre d'enveloppe est un effet Wah dynamique qui modifie yourson selon la force d'attaque des cordes.

Amount - Le potentiomètre Paramètre 2 détermine la sensibilité ou le signal nécessaire pour déclencher l'effet Wah. Plage de réglage : 1 à 99.

Level - Le potentiomètre Paramètre 3 contrôle le mixage de l'effet d'enveloppe. Plage de réglage: 1 à 99.

AutoYaTM (AUTOYB)

Le Detune superpose en temps réel une copie légèrement désaccordée du signal d'entrée au signal original. Le son est double, donnant l'impression que 2 guitares jouent simultanément le même morceau.

Amount - Le potentiomètre Parametre 2 détermine le niveau du désaccordage appliqué au signal copié.

Plage de réglage: -1 à 12.

Level - Le potentiomètre paramètre 3 contrôle le mixage du signal désaccordé. Plage de réglage: -1 à 99.

Le Pitch Shifter est un effet qui superpose en temps réel un signal transposé au signal initial (note plus haute ou plus basse), comme si deux guitares jouaient des notes différentes.

Amount - Le potentiomètre Paramètre 2 déterminé

l'intervalle de transposition. Plage de réglage: -12 (12 demi-tons en dessous) à 24 (24 demi-tons au-dessus).

Levée - Le potentiomètre Paramètre 3 contrôle le mixage de la transposition.

Plage de réglage : de 0 à 99.

L'effet Whammy™ utilise la pédale d'expression pour faire varier la hauteur du signal d'entrée ou pour ajouter une note harmonisée au signal d'entrée. La hauteur de la note monte ou descend au fur et à mesure que vous actionnez la pédale.

Lorsque you selectionnez l'effet WhammyTM, ce dernier est automatiquement inséré en amont de la modélisation de haut-parleur, tel qu'indiqué par le synoptique.

Ampitude - Le potentiomètre Paramètre 2 règle la plage et la direction de la transposition:

Whammy (signal traité)

IOCTUP (+1 octave)

20CTUP (+2 octaves

REVN(-I seconde vers le bas)

4THINN (-1 quarte)

FOCTIN (-1 octave)

20CTIN (-2 octaves)

Harmony bends (avec signal initial)

M3: MR3 (Tierce min. vers tierce maj.)

2n#j3+I seconds vers tierce maj.)

JTH (+I pierce vers +I quarte)

4TH 5TH (+1 quarte vers +1 quinte)

57HOLL1 (+1 quinte vers +1 octave) HOCTUP (+1 octave)

HOCTIN (-1 octave)

Level - Le potentiomètre Parametre 3 contrôle le volume du WhammyTM. Plage: à 99.

Le délambda est un effet qui enregistre une portion du signal reçu, puis le lit avec un temps de retard. L'enregistrement peut être répétée une ou plusieurs fois.

Type/Level - Le potentiomètre Paramètre I sélectionne l'un des 3 types de déali, ainsi que le niveau du déali: JLY DF (déactive l'effet de déali.), MONO / à MONO 9 (délais numériques avec réglage de niveau), RNLG / à RNLG 9 (délais analogiques avec réglage de niveau), PONG / à PONG 9 (délais Ping Pong avec réglage de niveau).

Delay Time - Le potentiomètre Paramètre 2 détermine le temps de retard. Plage de réglage: 1 à 93 (10 à 990 ms par incréments de 10 ms), et 1 à 2. (1 à 2 secondes par incréments de 100 ms).

Delay Feedback - Le potentiomètre Paramètre 3 détermine le nombre de répétitions. Plage de réglage: 1 à 99 et R-HOL (répétition perpétuelle).

L'effet de réverberation donne l'impression à l'auditeur que le signal est situé dans un vérifiable espace acoustique. Ce effet s'avère donc très pratique pour l'enregistrement.

REV OF = Reverb Off

STUDIO = Studio

ROOM = Pièce

[ L U ] = Club

PLATE = Réfrigérateur à plaque

HLL = Hall

SPRING = Réverb à dessort

Reverb Type - Le potentiomètre 1 sélectionne le type de réverbération ou espace acoustique.

Decay - Le potentiomètre 2 détermine la durée de la réverbération. Plage de réglage : de 0 à 99.

Reverb Level - Le potentiomètre 3 détermine le volume de la réverbération. Plage de réglage: de 0 à 99.

Section IV - autres fonctions

Le RP200 dispose de plusieurs Patterns de batterie échantillonnés, qui vous permettent de développer un bon sens du temps et de la mesure. Appuyez sur la touche Rhythm pour activer le mode Rhythm et lancer la lecture de la boucle de batterie (sauf en mode Store ou Bypass). En mode Rhythm, le potentiomètre Paramètre 1 sélectionne le Pattern de batterie, le potentiomètre Paramètre 2 détermine le tempo de la batterie et le potentiomètre Paramètre 3 détermine le niveau de la boucle de batterie. Appuyez de nouveau sur le bouton Rhythm pour arrêter la lecture de la boucle de batterie.

Fonction Jam-A-Long

Cette fonction vous permet de connecter une platine cassettes ou CD au RP200 et de jouer des sessions avec vos artistes favoris. Pour utiliser la fonction Jam-A-Long : Reliez la sortie casque de la platine cassettes ou CD à l'entrée Jam-A-Long en face arrière du RP200 à l'aide d'un câble stéréo avec mini-jack stéréo 3,5 mm et lancez la lecture sur le lecteur de cassettes/CD.

Pédale d'expression

La pédale d'expression du RP200 peut être affectée au contrôle du volume, des effets Wah, Whammy™, Ya Ya™, ainsi que des autres paramètres. Lorsqu'un paramètre est affecté à la pédale d'expression, vous pouvez en outre définir une valeur minimale et une valeur maximale. La procédure suivante vous indique comment affecter un paramètre à la pédale d'expression :

I. Sélectionnez l'option Expression à l'aide de la touche Select.

1. Sélectionnez le paramètre souhaité à l'aide du potentiomètre

Paramètre I. Les options suivantes :

HRIH (Wah) - Fonctionne comme une pedale Wah lorsque I'effet Wah est acte.

R GAIN (Amp Gain) - La pédale d'expression contrôle le gain ou la distorsion du type d'ampli sélectionné.

RIMPLV (Amp Level) - Contrôle le volume d'ampli sélectionné.

RMBLUNT (Amount) - Contrôle l'intensité de l'effet sélectionné.

EFLV (Effect Level) - Contrôle le niveau de mixage de l'effet sélectionné.

(Ya YaTM) - Fonctionne comme un effet Ya YaTM lorsque celui-ci est sélectionné.

WHYTH WhammyTM) - Fonctionne comme une pédale WhammyTM lorsque l'effect WhammyTM esttionne.

F BRK (Feedback) - Niveau de réinjection du délai.

JL YLV (Delay Level) - Contrôle le niveau de mixage du début sélectionné.

DECAY (Decay) - Contrôle la durée du déclin des verbérations.

RELV (Reverb Level) - Contrôle le niveau de mixage de la réverbération.

VOLPRE (Volume Pre) - Contrôle du volume en aval de la modulation d'amplificateur mais en des effets.

VOLPST (Volume Post) - Contrôle du volume en aval de la section des effets.

1. Utilisez le potentiomètre Paramètre 2 pour sélectionner la valeur minimale affectée au paramètre lorsque la pédale est complètement relevée (non disponible lorsque le paramètre sélectionné est le volume).
2. Utilisez le potentiomètre Parametre 3 pour sélectionner la valeur maximale affectée au paramètre lorsque la pédale est complètement enfoncée (non disponible lorsque le paramètre sélectionné est le volume).

Initialisation sur les valeurs d'usine

Cette fonction initialise le RP200 sur les réglages d'usine. Cette procédure efface tous les réglages personnalisés des Presets utilisateur et recalibre la pédale d'expression.

ATTENTION: Cette fonction efface toutes les données programmées par l'utilisateur. Elles sont définitivement perdues! Assurez-vous que vous souhaitez effacer la mémoire et recommencer à partir des réglages d'usine avant d'effectuer cette procédure.

Voici la procédure d'initialisation sur les valeurs d'usine :

I. Déconnectez l'alimentation du RP200 (adaptateur secteur). 2. Maintenez la touche Select enfoncée tout en replacant l'appareil sous tension ou en branchant votre guitare à l'entrée du RP200. 3. Lorsque l'écran affiche RST 7, relâchez la touche Select et appuyez sur la touche Store. Le message RESET s'affiche quelques instants à l'écran pour vous signaler que le RP200 est initialisé sur les valeurs d'usine. Le RP200 se calibre automatiquement sur le menu de calibration de la pédale d'expression. Répétez les étapes 4 à 7 pour calibrer à nouveau la pédale d'expression.

Calibrage de la pédale d'expression

Il est nécessaire de recalibrer la pédale d'expression lorsque le RP200 a été initialement sur les valeurs d'usine. Cette procédure est automatiquement lancée après une procédure d'initialisation. Si le calibrage de la pédale échoue, il est toujours possible de recalibrer la pédale en suivant la procédure décrite ci-après (celle-ci ne supprime pas les Presets utilisateur):

1. Déconnectez l'adaptateur PS0913B de la prise secteur en face arrière du RP200. 2. Replacez le RP200 sous tension en maintenant le commutateur au pied de droite enfoncé. 3. Maintenez ce commutateur enfoncé jusqu'à ce que le message TOE IN s'affiche à l'écran. 4. Faites basculer la pédale d'expression en position avant. 5. Appuyez sur l'un des commutateurs au pied, le message TOE UP s'affiche à l'écran. 6. Ramenez la pédale d'expression en position arrière. 7. Appuyez sur l'un des commutateurs au pied. Le RP200 rappelle le dernier Preset sélectionné; la pédale d'expression est à présent calibrée.

Note: Le message EROR s'affiche à l'écran en cas d'erreur, répétez dans ce cas les étapes 4 à 7.

Alimentation: Adaptateur secteur 9V CA, 1,3A (PS0913B)

Consommation électrique: 1300mA

Mémoire : 40 Présents utilisables/40 Présents d'usine

Effets : Pickup Simulator, Wah, Compresseur, 12 modèles d'amplis/guitare, Égaliseur 3 bandes, Noise Gate,

Modélisation d'enceinte, Placement du micro, Chorus,

Flanger, Phaser, Tremolo, Panner, Vibrato, Haut-parleur tournant, Auto WahTM, YaYaTM, SynthTalkTM, filtre d'enveloppe, Pitch Shifter, Detune, WhammyTM, Délai et Réverbération.

Fonction Rhythm Trainer : 30 Patterns

Effets simultanés : jusqu'à 12

Dimensions:216 L×254 I×57 h mm

Poids:1,3kg

Liste des Presets (Utilisateur/Usine) / Présent-Liste (User/Werk)

1/41	SOLO	SOLD	21/61	TWEEDY	THEEBY
2/42	CLASSIC CLEAN	CL SCLN	22/62	MATCH THIS	MATCH
3/43	CHUNKY	CHUNKY	23/63	VOX PHASE	VOXPH5
4/44	PEDAL YA	PE DL YR	24/64	STACKED	STACKD
5/45	SCOOP	SCOOP	25/65	JAZZY CLEAN	JAZCLN
6/46	OCTA SUB	OCTSUB	26/66	FUSION	FUSION
7/47	WAHS UP	WAHSUP	27/67	ROTARY CLUB	ROTARY
8/48	LIMPY	LIMPY	28/68	CLEAN 5THS	5THS
9/49	COWPIE	COWPIE	29/69	PEDAL BEND	PDL BND
10/50	VIBRO THANG	V I BRO	30/70	MUDDY ACOUSTIC	ACOUST
11/51	3RDS	3RDS	31/71	SLIDER	SLIDER
12/52	WHAM ME	WHRMME	32/72	TEXAS BLUES	TEX BLU
13/53	BOOGIE	BOOGIE	33/73	CLEAN FUNK	FUNK
14/54	RECTIFY	RECTY	34/74	GAIN UP	GAINUP
15/55	TU BE	TU BE	35/75	BE BAD	BE BAD
16/56	SYNTH TALK	SNHTTK	36/76	AUTO WAH	R WAH
17/57	CRUNCH	CRUNCH	37/77	SURFIN	SURFIN
18/58	AUTO SWELL	SWELL	38/78	FOXY MAMA	FOXY
19/59	STUDIO CLEAN	STCLEN	39/79	ANGUS	ANGUS
20/60	ROCKIN	ROCKIN	40/80	TRIPLETS	TRIPLETS

DigiTech

Tel. : [phone] Fax : [phone]

DigiTech

DigiTech et RP200 sont des marques déposées de Harman Music Group Inc.

Imprimé aux USA 11/2000

Fabriqué aux USA

RP200 Mode d'emploi 18-6372-A

Consultez le site Internet DigiTech :

http://www.digitech.com
