9371 - Meuleuse d'angle SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	SKIL
Modèle	9371
Diamètre du disque	125 mm
Vitesse à vide	11 000 tr/min
Puissance nominale	800 W
Poids	2,2 kg
Alimentation	230 V ~ 50 Hz
Fonctions principales	Meulage, tronçonnage, ébarbage, brossage, ponçage (avec accessoires adaptés)
Accessoires fournis	Poignée auxiliaire, protège-main, clé de serrage, bride de serrage
Sécurité	Interrupteur de verrouillage, bouton de blocage d'arbre, protège-main orientable
Utilisation à l'extérieur	Nécessite un disjoncteur différentiel (30 mA) et une rallonge adaptée
Entretien et nettoyage	Nettoyer les aérations régulièrement, ne pas utiliser d'objets pointus
Garantie	Conforme aux dispositions légales/nationales
Réparabilité	Pièces détachées disponibles auprès des stations-service SKIL

FOIRE AUX QUESTIONS - 9371 SKIL

Quels types de disques puis-je utiliser avec la SKIL 9371 ?

Vous pouvez utiliser des disques de meulage et de tronçonnage d'un diamètre de 125 mm. La vitesse admissible doit être au moins égale à la vitesse à vide de l'outil (11 000 tr/min). N'utilisez jamais de disques endommagés ou déformés.

Comment changer le disque de la meuleuse ?

Débranchez l'outil. Nettoyez l'arbre et les pièces de montage. Appuyez sur le bouton de blocage G pour bloquer l'arbre, puis desserrez la bride de serrage E avec la clé F. Remplacez le disque, remontez la bride et serrez fermement. Procédez dans l'ordre inverse pour le démontage.

Puis-je utiliser l'outil sans la poignée auxiliaire ?

Non, vous devez toujours utiliser la poignée auxiliaire A et le protège-main B. Ne jamais utiliser l'outil sans ces éléments de sécurité pour garantir une bonne maîtrise et protection.

Comment mettre en marche et arrêter l'outil ?

Pour mettre en marche, poussez l'interrupteur H vers l'avant jusqu'à ce qu'il s'enclenche. Pour le verrouiller en fonctionnement continu, poussez-le encore plus loin. Pour arrêter, relâchez l'interrupteur ou poussez-le en position OFF. Attendez l'arrêt complet avant de poser l'outil.

Que faire en cas de blocage du disque pendant le tronçonnage ?

Si le disque se bloque, mettez immédiatement l'outil hors service et débranchez la fiche. Ne forcez pas. Vérifiez l'état du disque et de la pièce avant de reprendre.

Comment nettoyer la meuleuse SKIL 9371 ?

Débranchez l'outil. Nettoyez les aérations avec un pinceau ou un chiffon sec. N'introduisez jamais d'objets pointus dans les fentes. Gardez le câble propre et exempt de graisse.

Puis-je utiliser l'outil sur des matériaux contenant de l'amiante ?

Non, il est strictement interdit de travailler sur des matériaux contenant de l'amiante en raison des risques graves pour la santé.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, des gants, un masque anti-poussière, un casque anti-bruit et des chaussures de sécurité solides. Un tablier peut être nécessaire.

Comment utiliser la bride de serrage rapide (optionnelle) ?

La bride de serrage rapide K (réf. SKIL 2610388766) permet de monter les disques sans clé. Suivez les instructions du fabricant. Elle remplace la bride standard E.

Où puis-je trouver des pièces de rechange ou faire réparer l'outil ?

Rendez-vous chez votre vendeur ou à la station-service SKIL la plus proche. Les adresses et la vue éclatée sont disponibles sur www.skileurope.com. Joignez la preuve d'achat.

MODE D'EMPLOI 9371 SKIL

• Cet outil sert au meulage, au tronçonnage et à l'ébarbage de pièces en métal et en pierre sans utiliser de l'eau; combiné avec des accessoires spécifiques, cet outil peut également servir au brossage et au ponçage.
• Lisez et conservez ce manuel d'instruction ②

Instructions generales de securite

ATTENTION! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. La notion d'«utilisation d'électroportatif» mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) PLACE de travail

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables.

Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif.

En cas d'inattention, vous risquez de perdre le contrôle sur l'appareil.

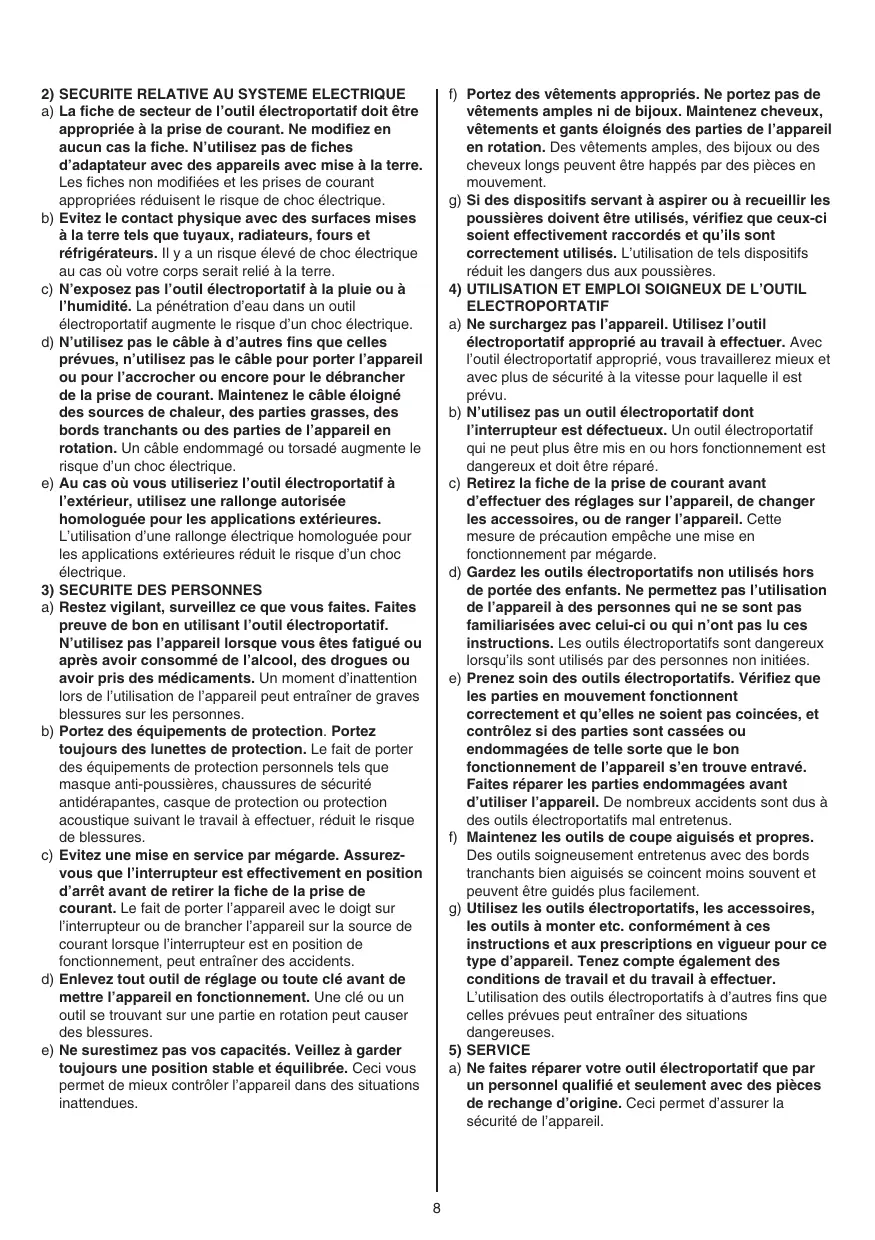

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifies enaucun cas la fiche. N'utilise pas de fiches d'adaptateur avec des appeareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chocolélectrique. b) Evitez le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de chic électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) N'utilise pas le cable à d'autres fins que celles prévues, n'utilise pas le cable pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas ou vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologuee pour les applications exterieures. L'utilisation d'une rallonge electrique homologuee pour les applications exterieures reduit le risque d'un chic electrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveilleze ce que vous faites. Faites preuve de bon en utilisant l'outil electroportatif. N'utilise pas l'appareil lorsque vous etes fatigued ou après avoir consommé de I'alcool, des drogues ou avoir pris des medicaments. Un moment d'inattention lors de I'utilisation de I'appareil peut entrainer de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnelels tels que masque anti-poussières, chaussures de sécurité antidéraptantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Evitez une mise en service par mégarde. Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant de-retirer la fiche de la prise de courant. Le fait de porter l'appareil avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsqu'le interrupteur est en position de fonctionnement, peut entraîner des accidents. d) Enlevez tout outil de réglage ou toute clé avant demettre l'appareil en fonctionnement. Une clé ou unoutil se trouvant sur une partie en rotation peut causedesBLESSURES. e) Ne surestimez pas vos capacité. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mistréger l'appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ÉLECTROPORTATIF a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareil. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer vos outils electroportatifs que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Instructions de sécurité pour meuleuses d'angle

Utilisez uniquement cet outil pour le meulage et le tronconnage à sec. Utilisez uniquement les brides livrées avec l'outil. - Cet outil est interdit aux jeunes n'ayant pas atteint l'âge de 16 ans. - Toujours débranchez l'outil avec tout réglage ou changement d'accessoire.

Accessions

Utilisez les accessoires d'origine SKIL en vente chez voiture concessionnaire SKIL - Pour le montage et l'utilisation d'accessoires n'était pas de la marque SKIL, observez les instructions du fabricant concerné - La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil N'utilisiez jamais de disques de meulage/tronçonnage endommagés, déformés ou vibrants - Traitez et stockez les disques de meulage/tronçonnage avec précaution pour éviter de les endommager - Protégez les accessoires contre les impacts, les chocs et la graisse - Ne pas utiliser une dimension de disques à meuler/ tronçonnier autre que le diamètre recommandé Utilisez uniquement les disques de meulage/ tronçonnage dont l'orifice s'adapte parfaitement à la bride de montage D ⑥; n'utilisez jamais de réducteurs ni d'adaptateurs pour ajuster des disques ayant un orifice plus grand - Ne jamais utilisez de disques de meulage/tronçonnage ayant un orifice filtré dont le fillet n'est pas suffisamment long pour recevoir la longueur de l'arbre de l'outil - Ne jamais utilisez d'accessoires avec un orifice filtré borgne plus petit que M14 x 21 mm

Utilisation a l'exterieur

• Branchez l'util par l'intermédiaire d'un coupe-circuit (Fl) avec courant de réaction de 30 mA au maximum
• Toujours utilisez un câble de prolongation spécial pour l'extérieur équipé d'une prise résistante aux éclaboussures

Avant l'usage

• Avant d'utiliser l'outil pour la première fois, s'en faites enseigner le maniement pratique
• Ne jamais travailler avec des matériaux contenant de l'amianté
• Faites attention aux câblages électriques ou aux tuyauteries de gaz et d'eau cachées ; contrôlez toujours les lieux de travail par exemple à l'aide d'un détecteur de métaux
• Faites fort attention à la découpe d'entailles, particulièrement dans des murs de soutenement (les murs de soutenement sont soumis à des régulations en fonction du pays; il faut en toutes circonstances observer ces régulations, en d'autres termes avant de commencer le travail, consultez l'ingenieur responsable, l'architecte ou le superviseur de la construction)
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids
• Ne pas serrez l'outil dans un étau. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A. Utilisez des lunettes et des gants de protection, des casques anti-bruit, un masque à poussière et des chaussures solides; au besoin, utilisez un tablier.
• Toujours placez la poignée auxiliaire A (6) et le protégé-main B (6); ne jamais utilisez l'outil sans avoir pris ces dispositions. S'assurez que l'util est hors service en le branchant PENDANT L'USAGE
• Tenez le câble à distance des parties mobiles de l'outil ; orientez le câble vers l'arrière le plus loin possible de l'outil.
• Si le cable a été endommagé ou coupé pendant le travail, ne pas y touchez, mais débranchez immédiatement la fiche; ne jamais utilisez l'outil avec un cable endommagé
• Poussez uniquement le bouton de blocage G (6) lorsque l'arbre C (6) est à l'arrêt
• Ne pas approcher les mains des accessoires en rotation
• Lors du meulage de métal, des étincelles se produisent; veillez à ce que d'autres personnes et du matériel combustible ne se trouvent pas dans les environnés immédiats de ce travail.
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche
• Au cas où le disque de tronçonnage est bloqué, ayant pour conséquence des saccades, mettez directement l'outil hors service
• En cas d'interruption de courant ou de débranchement accidentel de la fiche, débloquez immédiatement l'interrupteur marche/arrêt et le tirez en position OFF pour éviter une remise en route non contrôlée
• Ne pas exercer une pression excessive sur l'outil, de sorte qu'il s'arrête

Apres l'usage

• Avant de déposer l'outil, mettez le moteur hors service et assurez-vous que toutes les pièces mobiles se sont complètement arrêtées
• Après la mise hors service, ne jamais arrêtez la rotation de l'accessoire en exerçant une force latérale

Utilisation

Montage de la poignée auxiliaire A ④ Montage du protège-main B ⑤

S'assurez que la section fermée du protège-main soit toujours dirigée vers l'opérateur.

Montage des accessoires 6

Débranchez la fiche

• nettoyez l'arbre C ainsi que toutes les pièces à monter
• Serrez la bride de serrage E avec la clé F tout en appuyant sur le bouton de blocage G. Procédez dans l'ordre inverse pour démonter les accessoires.

À l'usage, les disques de meulage/tronçonnage s'échauffent énormément; ne pas y toucher avant qu'ils ne se soient refroidis. Toujours montez le support plateau lorsqu'on utilise des accessoires de ponçage. Ne jamais utiliser de disque de meulage/ tronçonnage ne portant pas l'étiquette collée dessus.

• Avant toute utilisation

assurez-vous que l'accessoire soit correctement monté et serré - vérifiez manuellement que l'accessoire tourne aisément - testez l'outil à vide au moins 30 secondes à vitesse maximum dans une position de sécurité - arrêtez l'outil immédiatement dans le cas de vibrations considérables ou la présence d'autres défauts et vérifiez l'outil pour en déterminer la cause

• Interrupteur on/off de verrouillage H ⑦
• mettez en marche l'outil ⑦ atteigne la pièce à travailler, l'outil doit tourner à la vitesse maximum
• verrouillez l'interrupteur ⑦b
• déverrouillez l'interrupteur/arrêtez l'outil ⑦c ! avant d'arrêter votre outil, vous devez le retirer de la pièce à travailler ! l'accessoire continue à tourner quelques temps après que l'outil ait été arrêté

Meulage ⑧

• déplacez l'util de côté et d'autre et exercez une pression modérée. ne jamais utiliser un disque de tronçonnage pour le meulage létal

Tronçonnage ⑨

• ne pas incliner l'outil pendant le tronçonnage
• toujours déplacez l'outil dans la même direction marquée par la flèche sur la tête, afin d'éviter que l'outil ne sorte avec violence de l'entaille
• ne jamais appliquer une trop forte pression sur l'outil ; laissez au disque le sein de faire le travail par sa propre vitesse
• la vitesse de travail du disque de tronçonnage dépend du matériel à tronçonnier
• ne pas freiner les disques de tronçonnage en appliquant une pression latérale
• Tenue et guidage de l'outil
• toujours tenez l'outil fermement à deux mains pour bien le maîtriser dans toutes les circonstances et à tout moment
• veillez à ce que votre position soit bien stable
• Prétez attention au sens de rotation de l'outil; tenez l'outil de telle sorte que les étincelles et les éclats de meulage/tronconnage ne soient pas dirigés vers le corps de l'opérateur.
• veillez à ce que les aérations soient libres et découvertes

Conseils d'utilisation

• Au lieu de la bride E (6), il est possible d'utiliser la bride de serrage rapide K (6) (accessoire SKIL 2610388766) ; les disques de meulage/tronçonnage peuvent alors être montés sans avoir besoin de clé spéciale.

Garantie / environnement

• Gardez toujours votre outil et le câble propres (spécialement les aérations)

Ne tentez pas de nettoyer les aérations en introduisant des objets pointus par les fentes ! Débranchez la fiche avant le nettoyage

• Ce produit SKIL est garanti conformément aux dispositions légales/nationales; tout dommage dû à l'usage normal, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie
• En cas de problème, retournez l'outil non démontré au vendeur ou à la station-service SKIL la plus proche, en joignant la preuve d'achat (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)
• Débarrasssez-vous de l'outil en triant outil, accessoires et emballage en vue du recyclage propice à l'environnement (les éléments plastiques sont étiquetés en vue du recyclage catégorisé) ; le symbole 10 vous envoie quand la nécessité du débarras se présente.

9371/9376
