9370 - Meuleuse d'angle SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	SKIL
Modèle	9370
Diamètre du disque	115 mm
Alimentation	230 V ~ 50 Hz
Puissance nominale	720 W
Vitesse à vide	11000 tr/min
Filetage de broche	M14
Poids	1,9 kg
Fonctions principales	Meulage, tronçonnage, ébarbage, brossage, ponçage (avec accessoires)
Poignée auxiliaire	Oui, amovible (filetage M8)
Protège-main	Oui, réglable
Interrupteur	Verrouillable (marche/arrêt)
Blocage de broche	Oui, pour changement de disque
Démarrage progressif	Non (uniquement sur modèles 9380/9385)
Maintien de vitesse constante	Non (uniquement sur modèles 9380/9385)
Débrayage de sécurité	Non (uniquement sur modèles 9380/9385)
Réglage de vitesse	Non (uniquement sur modèles 9380/9385)
Entretien & nettoyage	Nettoyer les aérations avec un pinceau ; ne pas introduire d'objets pointus
Accessoires inclus	Bride de serrage, clé, poignée auxiliaire, protège-main
Garantie	Conforme aux dispositions légales/nationales ; exclut usure normale, surcharge, mauvaise utilisation
Recyclage	Tri de l'outil, accessoires et emballage pour recyclage

FOIRE AUX QUESTIONS - 9370 SKIL

Quels types de disques puis-je utiliser avec la SKIL 9370 ?

Vous pouvez utiliser des disques de meulage, tronçonnage, ébarbage, brossage et ponçage d'un diamètre de 115 mm et d'un alésage de 22,2 mm. Utilisez uniquement des accessoires d'origine SKIL ou conformes aux spécifications.

Comment changer le disque de la meuleuse ?

Débranchez l'outil. Appuyez sur le bouton de blocage de broche (G) pour bloquer l'arbre. Utilisez la clé fournie pour desserrer la bride de serrage (E). Remplacez le disque, puis revissez la bride en serrant fermement. Relâchez le blocage.

Pourquoi mon outil vibre-t-il anormalement ?

Cela peut être dû à un disque endommagé, déformé ou mal monté. Vérifiez l'état du disque et remplacez-le si nécessaire. Assurez-vous que la bride est correctement serrée et que l'outil est propre.

Puis-je utiliser un disque de tronçonnage pour le meulage ?

Non, n'utilisez jamais un disque de tronçonnage pour le meulage. Les disques de tronçonnage sont conçus pour couper, non pour meuler. Utilisez un disque de meulage adapté.

Comment régler le protège-main ?

Le protège-main (B) peut être tourné pour s'adapter à votre position de travail. Desserrez la vis de fixation, orientez le protège-main de sorte que la section fermée soit dirigée vers vous, puis resserrez la vis.

Que faire en cas de blocage du disque pendant le travail ?

Arrêtez immédiatement l'outil en relâchant l'interrupteur. Débranchez la fiche. Vérifiez la pièce et le disque. Ne forcez pas l'outil ; laissez le disque faire le travail.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, des gants, un casque anti-bruit, un masque anti-poussière et des chaussures solides. Un tablier peut être utile.

Comment nettoyer les aérations de l'outil ?

Utilisez un pinceau ou un chiffon sec pour nettoyer les fentes d'aération (J). Ne jamais introduire d'objets pointus. Débranchez l'outil avant le nettoyage.

La SKIL 9370 a-t-elle un démarrage progressif ?

Non, le modèle 9370 ne dispose pas du démarrage progressif. Cette fonction est disponible uniquement sur les modèles 9380 et 9385.

Où puis-je acheter des accessoires d'origine SKIL ?

Les accessoires originaux sont disponibles chez votre concessionnaire SKIL ou sur le site www.skileurope.com.

MODE D'EMPLOI 9370 SKIL

• Cet outil sert au meulage, au tronconnage et à l'ébarbage de pièces en métal et en pierre sans utiliser de l'eau ; combiné avec des accessoires spécifiques, cet outil peut également servir au brossage et au ponçage.

Sécurité

• Lire et conserver ce manuel d'instruction et les instructions de sécurité jointes (2) Utiliser uniquement cet outil pour le meulage et le tronconnage à sec Utiliser uniquement les brides livrées avec l'outil
• Cet outil est interdit aux jeunes n'ayant pas atteint l'âge de 16 ans
• Toujours débrancher l'outil avec tout réglage ou changement d'accessoire

Accessions

Utiliser les accessoires d'origine SKIL en vente chez votre concessionnaire SKIL. Pour le montage et l'utilisation d'accessoires n'étaient pas de la marque SKIL, observer les instructions du fabricant concerné. - La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximal de l'outil. - N'utiliser jamais de disques de meulage/tronçonnage endommagés, déformés ou vibrants. - Traiter et stocker les disques de meulage/tronçonnage avec précaution pour éviter de les endommager. - Protéger les accessoires contre les impacts, les chocs et la graisse. - Ne pas utiliser une dimension de disques à meuler/tronçonnier autre que le diamètre recommandé. Utiliser uniquement les disques de meulage/tronçonnage dont l'orifice s'adapte parfaitement à la bride de montage D 6; n'utilisez jamais de réducteurs ni d'adaptateurs pour ajuster des disques ayant un orifice plus grand. - Ne jamais utiliser de disques de meulage/tronçonnage ayant un orifice filtre dont le filtre n'est pas suffisamment long pour recevoir la longueur de l'arbre de l'util. - Ne jamais utiliser d'accessoires avec un orifice filtre borgne plus petit que M14 x 21 mm.

Utilisation a l'exterieur

• Brancher l'outil par l'intermédiaire d'un coupe-circuit (Fl) avec courant de réaction de 30 mA au maximum
• Toujours utiliser un câble de prolongation spécial pour l'extérieur équipé d'une prise résistante aux éclaboussures

Avant l'usage

• Avant d'utiliser l'outil pour la première fois, s'en faire enseigner le maniement pratique
• Ne jamais travailler avec des produits contenant de l'ammoniaque
• Faire attention aux cablages électriques ou aux tuyauteries de gaz et d'eau cachées ; contrôler toujours les lieux de travail par exemple à l'aide d'un détecteur de métaux
• Faire fort attention à la découpe d'entailles, particulièrement dans des murs de soutenement (les murs de soutenement sont soumis à des régulations en fonction du pays; il faut en toutes circonstances observer ces régulations, en d'autres termes avant de commencer le travail, consulter l'ingénieur responsable, l'architecte ou le superviseur de la construction)
• Serrer la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids
• Ne pas serrer l'outil dans un étau. Utiliser un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A. Utiliser des lunettes et des gants de protection, des casques anti-bruit, un masque à poussière et des chaussures solides; au besoin, utiliser un tablier.
• Toujours placer la poignée auxiliaire A (6) et le protégé-main B (6); ne jamais utiliser l'outil sans avoir pris ces dispositions. S'assurer que l'outil est hors service en le branchant PENDANT L'USAGE.
• Tenir le câble à distance des parties mobiles de l'outil ; orienter le câble vers l'arrière le plus loin possible de l'outil.
• Si le cable a été endommagé ou coupé pendant le travail, ne pas y toucher, mais débrancher immédiatement la fiche; ne jamais utiliser l'outil avec un cable endommagé
• Pousser uniquement le bouton de blocage G (6) lorsque l'arbre C (6) est à l'arrêt
• Ne pas approcher les mains des accessoires en rotation
• Lors du meulage de métal, des étincelles se produisent; veiller à ce que d'autres personnes et du matériel combustible ne se trouvent pas dans les environns immédiats de ce travail
• En cas de dysfonctionnement électrique ou mécanique, mettre directement l'outil hors service et débrancher la fiche
• Au cas où le disque de tronçonnage est bloqué, ayant pour conséquence des saccades, mettre directement l'outil hors service
• En cas d'interruption de courant ou de débranchement accidentel de la fiche, débloquer immédiatement l'interrupteur marche/arrêt et le tirer en position OFF pour éviter une remise en route non contrôlée
• Ne pas exercer une pression excessive sur l'outil, de sorte qu'il s'arrête.

Apres l'usage

• Avant de déposer l'outil, mettre le moteur hors service et s'assurer que toutes les pièces mobiles se sont complètement arrêtées
• Après la mise hors service, ne jamais arrêter la rotation de l'accessoire en exerçant une force latérale

Utilisation

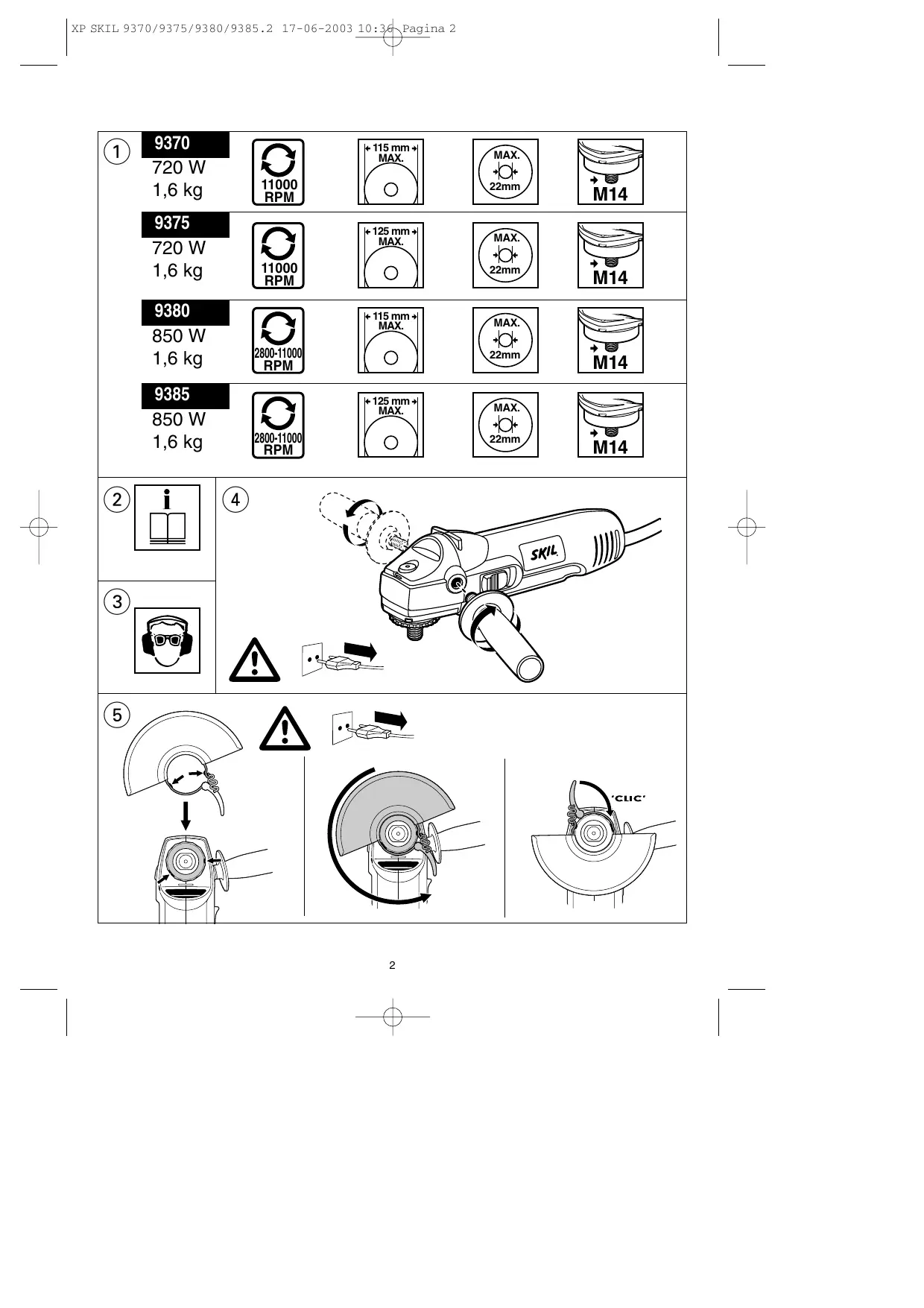

Monter la poignée auxiliaire A 4 Monter le protège-main B ⑤

! s'assurer que la section fermée du protège-main soit toujours dirigée vers l'opérateur - Montage des accessoires (6)

Débrancher la fiche

• nettoyer l'arbre C ainsi que toutes les pièces à monter
• serrer la bride de serrage E avec la clé F tout en appuyant sur le bouton de blocage G
• procédé dans l'ordre inverse pour démonter les accessoires

À l'usage, les disques de meulage/tronçonnage s'échauffent ; élément ; ne pas y toucher avant qu'ils ne se soient refroidis. Tous les monter le support plateau lorsqu'on utilise des accessoires de ponçage. Ne jamais utiliser de disque de meulage/ tronçonnage ne portant pas l'étiquette collée dessus.

• Avant toute utilisation

assurez-vous que l'accessoire soit correctement monté et serré - vérifier manuellement que l'accessoire tourne aisément - tester l'util à vide au moins 30 secondes à vitesse maximum dans une position de sécurité - arrêtez l'outil immédiatement dans le cas de vibrations considérables ou la présence d'autres défauts et vérifier l'outil pour en déterminer la cause

• Interrupteur on/off de verrouillage H ⑦
• èce à travailler, l'utilisateur doit tourner à la vitesse maximum
• verrouiller l'interrupteur ⑦b
• déverrouiller l'interrupteur/arrête l'outil ⑦c ! avant d'arrêter votre outil, vous devez le retirer de la pièce à travailler ! l'accessoire continue à tourner quelques temps après que l'outil ait été arrêté
• Molette pour régler la vitesse L (9380/9385)
• afin de bien déterminer la vitesse, le tableau ⑩ vous guidera ! veuillez toujours effectuer un essai au préalable
• Démarrage progressif électronique (9380/9385)

Permet d'atteindre progressivement la vitesse maximum sans provoquer d'accoups au moment de la mise en marche de l'outil

Vitesse constante électronique (9380/9385)

Maintient la vitesse constante au fur et à mesure que la pression augmente

• Débrayage de sécurité électronique (9380/9385)

L'outil s'arrête automatiquement quand il reste en surcharge pendant trop longtemps.

Pour remettre en marche l'outil:

• arrête l'outil
• Laissez refroidir l'outil pendant 30 secondes - mettre en marche l'outil

Meulage 8

• déplacer l'outil de côté et d'autre et exercer une pression modérée. Ne jamais utiliser un disque de tronçonnage pour le meulage.

Tronconnage ⑨

• ne pas incliner l'outil pendant le tronçonnage
• toujours déplacer l'outil dans la même direction marquée par la flèche sur la tête, afin d'éviter que l'outil ne sorte avec violence de l'entaille
• ne jamais appliquer une trop forte pression sur l'outil; laisser au disque le soin de faire le travail par sa propre vitesse
• la vitesse de travail du disque de tronçonnage dépend du matériel à tronçonnner
• ne pas freiner les disques de tronçonnage en appliquant une pression latérale
• Tenue et guidage de l'outil

- Tenez l'outil fermement à deux mains pour bien le maîtriser dans toutes les circonstances et à tout moment - veillez à ce que votre position soit bien stable - prétez attention au sens de rotation de l'outil; tenez-le de telle sorte que les étincelles et les éclats de meulage/tronconnage ne soient pas dirigés vers le corps de l'opérateur - veillez à ce que les aérations J ⑥ soient libres et découvertes

Conseils d'utilisation

• Au lieu de la bride E (6), il est possible d'utiliser la bride de serrage rapide K (6) (accessoire SKIL 2610388766) ; les disques de meulage/tronconnage peuvent alors être montés sans avoir besoin de clé spéciale.

Garantie / environnement

Garder toujours votre outil et le câble propres (spécialement les aérations)

Ne tentez pas de nettoyer les aérations en introduisant des objets pointus par les fentes. Débranchez la fiche avant le nettoyage.

• Ce produit SKIL est garanti conformément aux dispositions légales/nationales; tout dommage d'à l'usure normale, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie
• En cas de problème, vous devez retourner l'outil non démonté au vendeur ou à la station-service SKIL la plus proche, en joignant la preuve d'achat (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skileurope.com)
• Débarrasssez-vous de l'outil en triant outil, accessoires et emballage en vue du recyclage propice à l'environnement (les éléments plastiques sont étiquetés en vue du recyclage catégorisé)
