9347 - Meuleuse d'angle SKIL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Meuleuse électrique
Alimentation	Électrique filaire
Puissance	Non précisé
Vitesse à vide	Non précisé
Diamètre du disque	Non précisé
Poids	Non précisé
Longueur du câble	Non précisé
Poignée latérale	Oui, amovible
Protection	Capot de protection réglable
Utilisation recommandée	Découpe, meulage, ébarbage
Normes de sécurité	Conforme aux normes CE/PG
Manuel multilingue	Oui, disponible en plusieurs langues
Garantie	Non précisé
Accessoires inclus	Non précisé
Poignée ergonomique	Oui

FOIRE AUX QUESTIONS - 9347 SKIL

Comment puis-je changer la lame de la scie SKIL 9347 ?

Pour changer la lame, débranchez d'abord la scie. Utilisez la clé fournie pour desserrer le boulon de la lame, retirez la lame usée, puis installez la nouvelle lame en vous assurant qu'elle est bien en place avant de resserrer le boulon.

Quel type de lame dois-je utiliser avec la SKIL 9347 ?

La SKIL 9347 est compatible avec des lames de 190 mm de diamètre. Assurez-vous de choisir une lame appropriée pour le type de matériau que vous souhaitez couper.

Pourquoi ma scie SKIL 9347 ne démarre-t-elle pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Si la scie ne démarre toujours pas, vérifiez le cordon d'alimentation et le bouton de sécurité. Il peut également être nécessaire de vérifier les fusibles.

Comment ajuster la profondeur de coupe de la SKIL 9347 ?

Pour ajuster la profondeur de coupe, déverrouillez le levier de réglage situé sur le côté de la scie. Abaissez ou élevez la base de la scie à la profondeur souhaitée, puis resserrez le levier pour maintenir la position.

Quel est le poids de la scie SKIL 9347 ?

La scie SKIL 9347 pèse environ 4,5 kg, ce qui la rend relativement légère et facile à manœuvrer.

Comment nettoyer ma scie SKIL 9347 après utilisation ?

Débranchez la scie avant de la nettoyer. Utilisez un chiffon humide pour essuyer la surface de la scie et retirez les débris autour de la lame. Ne jamais utiliser de produits chimiques agressifs.

Puis-je utiliser la SKIL 9347 pour couper des matériaux épais ?

La SKIL 9347 est conçue pour couper des matériaux jusqu'à une épaisseur de 60 mm, mais pour des matériaux plus épais, il est recommandé d'utiliser des réglages appropriés et de procéder lentement.

Quels accessoires sont inclus avec la scie SKIL 9347 ?

La scie SKIL 9347 est généralement fournie avec une lame, une clé pour changer la lame, et un guide de coupe. Vérifiez toujours le contenu de l'emballage lors de l'achat.

MODE D'EMPLOI 9347 SKIL

• Cet outil sert au meulage, au tronçonnage et à l'ébarbage de pièces en métal et en pierre sans utiliser d'eau ; combiné avec des accessoires spécifiques, cet outil peut également servir au brossage et au ponçage.
• Les opérations de coupe avec disques à tronçonner abrasifs ne sont autorisées que si une protection de tronçonnage (disponible en option comme accessoire SKIL 2610399438/2610399439) est utilisée.
• Lisez et conservez ce manuel d'instructions.

Éléments de l'outil

A Arbre B Bride de serrage C Clé d'accessoires D Bouton de blocage de l'arbre E Bouton de déblocage F Poignée auxiliaire G Protège-main H Bride de montage

J Interrupteur marche/arrêt de verrouillage K Interrupteur marche/arrêt de verrouillage secondaire L Vis du protège-main M Fentes de ventilation

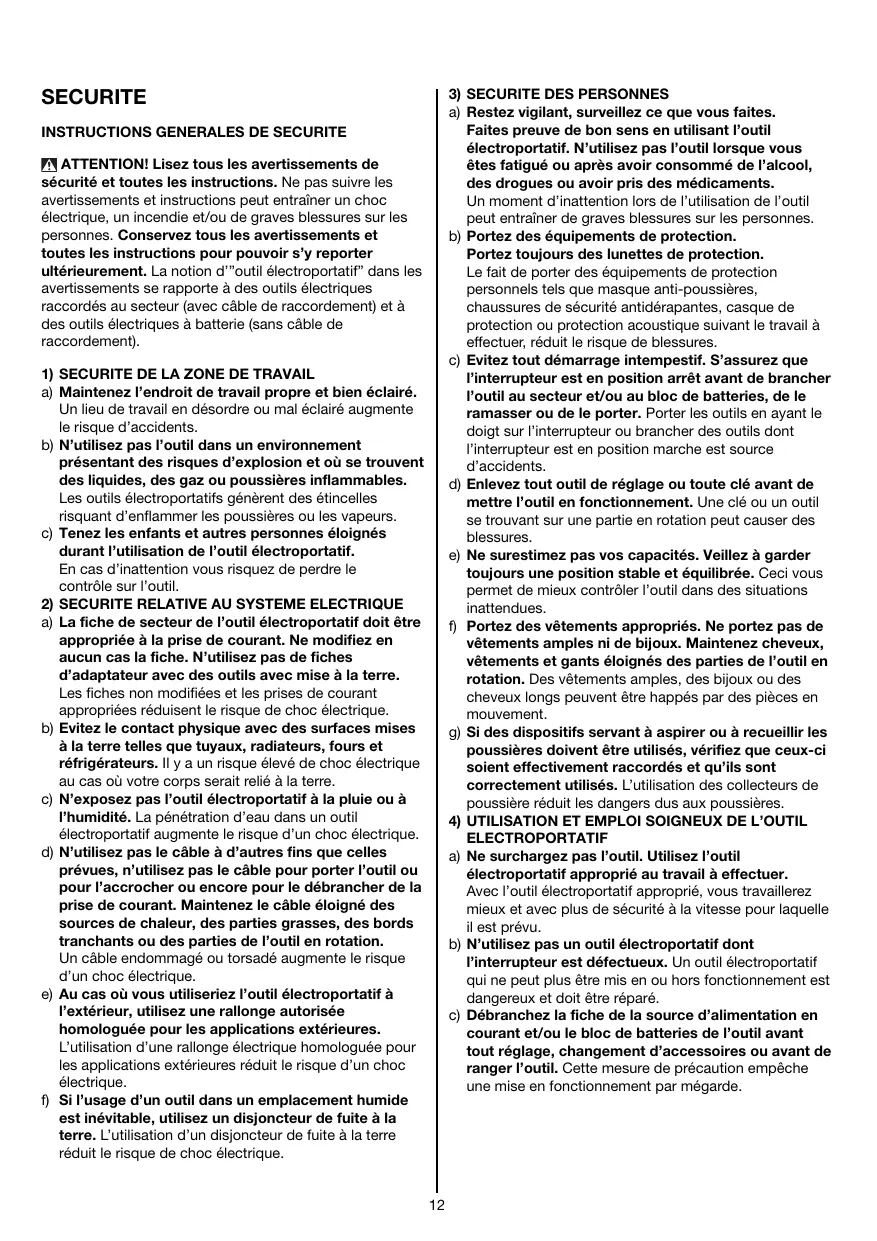

Instructions générales de sécurité

ATTENTION ! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement. La notion d'"outil électroportatif" dans les avertissements se rapporte aux outils électriques raccordés au secteur (avec câble de raccordement) et aux outils électriques à batterie (sans câble de raccordement).

Sécurité relative au système électrique

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention, vous risquez de perdre le contrôle de l'outil. a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique. d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'outil, pour l'accrocher ou pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un câble endommagé ou torsadé augmente le risque de choc électrique. e) Au cas où vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque de choc électrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

4) Utilisation et emploi soigneux de l'outil électroportatif

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de contrôler l'outil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'outil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. h) Ne surchargez pas l'outil. Utilisez l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. i) N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. j) Débranchez la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde.

Service

d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils électroportatifs, les accessoires, les outils à monter, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. h) Ne faites réparer votre outil que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil.

Instructions de sécurité pour tous les utilisateurs

a) Cet outil électroportatif est à utiliser en tant que meuleuse, ponceuse au papier de verre, brosse métallique, et en tant qu'outil de tronçonnage. Respecter tous les avertissements, instructions, représentations et données qui sont fournis avec l'outil électroportatif. Un non-respect des instructions suivantes peut entraîner un choc électrique et/ou de graves blessures. b) Ne pas utiliser d'accessoires qui ne sont pas spécialement prévus et recommandés par le fabricant pour cet outil électroportatif. Le fait de pouvoir monter les accessoires sur votre outil électroportatif ne garantit pas une utilisation en toute sécurité. c) La vitesse de rotation admissible de l'accessoire doit être au moins égale à la vitesse de rotation maximale de l'outil é ires qui tournent à une vitesse de rotation supérieure à celle qui est admise risquent d'être détruits. d) Le diamètre extérieur et la largeur de l'accessoire doivent correspondre aux cotes de votre outil é ires de mauvaises dimensions ne peuvent pas être protégés ni contrôlés de façon suffisante.

e) Les meules, les brides, les plateaux de ponçage ou les autres accessoires doivent correspondre exactement à la broche de votre outil électroportatif. Les accessoires qui ne correspondent pas exactement à la broche de l'outil électroportatif tournent de façon irrégulière, ont de fortes vibrations et peuvent entraîner une perte de contrôle. f endommagés. Avant chaque utilisation, contrôler les accessoires tels que les meules pour détecter des éclats et des fissures, les plateaux de ponçage pour détecter des fissures, une certaine usure ou des signes de forte usure, les brosses métalliques pour détecter des fils détachés ou cassés. Au cas où l'outil électroportatif ou l'accessoire tomberait, contrôler s'il est endommagé et utiliser un accessoire intact. Après avoir contrôlé et monté l'accessoire, se tenir à distance du niveau de l'accessoire en rotation ainsi que les personnes se trouvant à proximité et à la vitesse maximale pendant une minute. Dans la plupart des cas, les accessoires endommagés cassent pendant ce temps d'essai. g) Porter des équipements de protection personnelle. Selon l'utilisation, porter une protection complète pour le visage, une protection oculaire ou des lunettes de protection. Si nécessaire, porter un masque anti-poussière, une protection acoustique, des gants de protection ou un tablier spécial qui vous protège des petites particules de matériau causées par le meulage. Protéger vos yeux des corps étrangers projetés dans l'air lors des différentes utilisations. Les masques anti-poussière ou les masques respiratoires doivent filtrer la poussière générée lors de l'utilisation. Une exposition trop longue au bruit fort peut entraîner une perte d'audition. h) Garder une distance de sécurité suffisante entre votre zone de travail et les personnes se trouvant à proximité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de pièces ou d'accessoires cassés peuvent être projetés et causer des blessures même en dehors de la zone directe de travail. i) Ne tenir l'outil électroportatif qu'aux poignées isolées si, pendant les travaux, l'accessoire risque de toucher des câbles électriques cachés ou son propre câble d'alimentation. Le contact avec des conduites sous tension a pour conséquence une mise sous tension des parties métalliques de l'outil et provoque une décharge électrique. j) Garder le câble de secteur à distance des accessoires en rotation. Si vous perdez le contrôle de l'outil, le câble de secteur peut être sectionné ou happé et votre main ou votre bras risquent d'être happés par l'accessoire en rotation. k) Déposer l'outil électroportatif seulement après l'arrêt total de l'accessoire. L'accessoire en rotation peut toucher la surface sur laquelle l'outil est posé, ce qui risque de vous faire perdre le contrôle de l'outil électroportatif.

l) Ne pas laisser tourner l'outil électroportatif pendant que vous le portez. Suite à un contact involontaire, vos vêtements peuvent , et l'accessoire peut pénétrer dans votre corps. m) Nettoyer régulièrement les ouïes de ventilation de votre outil électroportatif. La ventilation du moteur aspire de la poussière dans le carter, et une trop grande quantité de poussière de métal peut causer des dangers électriques. n) Ne pas utiliser l'outil électroportatif lorsqu'il y a des matériaux inflammables à proximité. Les étincelles risquent d'enflammer ces matériaux. o) Ne pas utiliser des accessoires qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.

2) Contrecoup et avertissements correspondants

• Un contrecoup est une réaction soudaine causée par un accessoire en rotation qui s'accroche ou qui se bloque, tels qu'une meule, un plateau de ponçage, une brosse métallique, etc. Un coincement ou un blocage entraîne un arrêt soudain de l'accessoire en rotation. Il en résulte que l'outil électroportatif incontrôlé accélère à l'endroit du blocage dans le sens inverse de l'accessoire.
• Par exemple, si une meule s'accroche ou se bloque dans la pièce, le bord de la meule qui entre dans la pièce peut se coincer et provoquer un déplacement de la meule ou causer un contrecoup. En fonction du sens de rotation u blocage, la meule s'approche ou s'éloigne alors de l'utilisateur. Les meules peuvent également se briser.
• Un contrecoup est la suite d'une mauvaise utilisation ou d'une utilisation incorrecte de l'outil électroportatif. Il peut être évité en prenant des mesures de précaution comme celles décrites ci-dessous. a) Bien tenir l'outil électroportatif et se mettre dans une position permettant de faire face à des forces de contrecoup. Utiliser toujours la poignée supplémentaire, s'il y en a une, pour contrôler au maximum les forces de contrecoup ou les couples de réaction lors de l'accélération à pleine vitesse. Par des mesures de précaution appropriées, peut contrôler le contrecoup et les forces du contrecoup. b) Ne pas mettre votre main à proximité des accessoires en rotation. Lors d'un contrecoup, l'accessoire risque de passer sur votre main. c) Éviter de vous placer dans la zone dans laquelle l'outil électroportatif ira lors d'un contrecoup. Le contrecoup entraîne l'outil électroportatif dans le sens opposé au mouvement de la meule à l'endroit de blocage. d) Être extrêmement vigilant lors du travail de coins, d'arêtes coupantes, etc. Éviter que les accessoires ne rebondissent contre la pièce à travailler et ne se coincent. L'accessoire en rotation a tendance à se coincer aux coins, arêtes coupantes ou quand il rebondit. Ceci cause une perte de contrôle ou un contrecoup.

e) Ne pas utiliser de lames de scie à chaînes ou dentées. De tels accessoires risquent de produire un contrecoup ou une perte de contrôle de l'outil électroportatif. 3) AVERTISSEMENTS PARTICULIERS POUR LE PONÇAGE ET LE TRONÇONNAGE a) Pour votre outil électroportatif, n'utiliser que des meules autorisées et le capot de protection conçu pour cette meule. Les meules qui n'ont pas été conçues pour cet outil électroportatif ne peuvent pas être suffisamment protégées et présentent alors un danger. b) Le capot de protection doit être bien monté sur l'outil électroportatif et être réglé de façon à obtenir une sécurité maximale, c'est-à-dire que la meule ne doit pas être dirigée sans protection vers la personne travaillant avec l'outil. Le capot de protection doit protéger des fragments de pièces et d'un contact involontaire avec la meule. c) Les meules ne doivent être utilisées que pour les utilisations recommandées. Par exemple : ne jamais poncer avec la surface latérale d'un disque à tronçonner. Les disques à tronçonner sont faits pour enlever de la matière avec le bord du disque. Les forces latérales agissant sur de telles meules peuvent en provoquer la destruction. d) Utiliser toujours des brides de serrage en parfait état qui ont la bonne taille et la forme appropriée à la meule. Les brides appropriées soutiennent la meule et réduisent alors le danger de voir la meule se casser. Les brides pour les disques à tronçonner peuvent différer de celles pour les autres disques à meuler. e) Ne pas utiliser les meules usées d'outils électroportatifs plus grands. Les meules pour les outils électroportatifs plus grands ne sont pas conçues pour les vitesses de rotation élevées des outils électroportatifs plus petits et risquent de casser. 4) AUTRES AVERTISSEMENTS PARTICULIERS POUR LE TRONÇONNAGE a) Éviter de coincer le disque à tronçonner ou d'appliquer une pression trop élevée. Ne pas réaliser des coupes trop profondes. Une surcharge du disque à tronçonner en augmente la sollicitation, donc le risque de se coincer ou de se bloquer, ce qui entraînerait un contrecoup ou la destruction de la meule. b) Éviter la zone se trouvant devant et derrière le disque à tronçonner en rotation. Si vous éloignez de vous le disque à tronçonner qui se trouve dans la pièce à travailler, l'outil électroportatif peut être projeté directement vers vous dans le cas d'un contrecoup. c) Si le disque à tronçonner se coince ou lors d'une interruption de travail, mettre l'outil électroportatif hors fonctionnement et le tenir tranquillement jusqu'à l'arrêt total de la meule. Ne jamais essayer de sortir du tracé le disque à tronçonner encore en rotation, sinon il y a un risque de contrecoup.

Déterminer la cause du blocage et l'éliminer.

d) Ne pas remettre l'outil électroportatif en marche tant qu'il se trouve dans la pièce à travailler. Attendre que le disque à tronçonner ait atteint sa vitesse de rotation maximale avant de continuer prudemment la coupe. Sinon, le disque risque de se coincer, sauter de la pièce ou causer un contrecoup. e) Soutenir les grands panneaux ou les grandes pièces à travailler afin de réduire le risque d'un contrecoup causé par un disque à tronçonner coincé.

Les grandes pièces risquent de s'arquer sous leur propre poids. La pièce doit être soutenue des deux côtés par des supports, près du tracé ainsi qu'aux bords de la pièce.

f) Faire preuve d'une prudence particulière lorsqu'une coupe en plongée est effectuée dans des murs ou dans d'autres endroits difficiles à reconnaître.

Le disque à tronçonner qui pénètre dans le mur peut heurter des conduites de gaz ou d'eau, des conduites électriques ou des objets pouvant causer un contrecoup.

5) AVERTISSEMENTS PARTICULIERS POUR LE PONÇAGE AU PAPIER DE VERRE

a) N'utilisez pas de feuilles abrasives de dimensions trop grandes, mais respectez les indications du fabricant concernant la taille de la feuille abrasive.

Les feuilles abrasives qui dépassent du plateau de ponçage peuvent entraîner des blessures et causer le blocage ou la déchirure des feuilles abrasives, ou un contrecoup.

6) AVERTISSEMENTS PARTICULIERS POUR LES TRAVAUX AVEC BROSSES MÉTALLIQUES

a) Tenir compte du fait que la brosse métallique perd des fils métalliques même pendant le travail normal.

Ne pas trop solliciter les fils métalliques par une pression trop élevée. Les fils métalliques qui sont éjectés peuvent facilement pénétrer dans des vêtements fins et/ou la peau.

b) Si un capot de protection est recommandé, éviter que le capot de protection et la brosse métallique ne puissent se toucher. Les brosses plateaux et les brosses boîtes peuvent augmenter de diamètre à cause de la pression et des forces centrifuges.

Généralités

Utilisez uniquement cet outil pour le meulage et le tronçonnage à sec. Utilisez uniquement les brides livrées avec l'outil. Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans. Débranchez toujours l'outil avant tout réglage ou changement d'accessoire.

• Pour le montage et l'utilisation d'accessoires qui ne sont pas de la marque SKIL, observez les instructions du fabricant concerné.
• N'utilisez jamais de réducteurs ni d'adaptateurs pour ajuster des disques ayant un orifice plus grand.
• Ne jamais utiliser d'accessoires avec un orifice fileté borgne plus petit que M14 x 2 mm.

Utilisation à l'extérieur

• Branchez l'outil par l'intermédiaire d'un coupe-circuit (FI) avec un courant de réaction de 30 mA au maximum.

Avant l'usage

• Avant d'utiliser l'outil pour la première fois, faites-vous enseigner le maniement pratique.
• Ne travaillez pas sur des matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène).
• Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien adressez-vous à la société locale de distribution.

Un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique. Le fait d'endommager une conduite de gaz peut entraîner une explosion. Le fait d'endommager une conduite d'eau peut entraîner des dégâts matériels ou causer une décharge électrique.

• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un.
• Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois ; portez un masque antipoussières et travaillez avec un app .
• Suivez les directives nationales relatives au dépoussiérage pour les produits à travailler.
• Faites fort attention à la découpe d'entailles, particulièrement dans des murs de soutènement (les murs de soutènement sont soumis à des régulations en fonction du pays ; il faut en toutes circonstances observer ces régulations).
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids.
• Ne pas serrer l'outil dans un étau. Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A.

Pendant l'usage

• Les processus de mise en fonctionnement provoquent des baisses momentanées de tension ; en cas de conditions défavorables du secteur, il peut y avoir des répercussions sur d'autres appareils (pour des impédances du secteur inférieures à 0,104 + j0,065 ohms, il est assez improbable que des perturbations se produisent) ; pour tout renseignement complémentaire, vous pouvez contacter directement votre fournisseur local d'énergie.
• Si le câble a été endommagé ou coupé pendant le travail, ne pas y toucher, mais débranchez immédiatement la fiche ; ne jamais utiliser l'outil avec un câble endommagé.
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranche la fiche
• En cas d'interruption de courant ou de débranchement accidentel de la fiche, débloquez immédiatement l'interrupteur marche/arrêt J ② pour éviter une remise en route non contrôleé

Après l'usage

• Après la mise hors service de l'outil, ne jamais arrêter la rotation de l'accessoire en y appliquant une force latérale.

Utilisation

Montage des accessoires

! Débranchez la fiche. Nettoyez l'arbre A ainsi que toutes les pièces à monter. Poussez le bouton de blocage de l'arbre D. Serrez la bride de serrage B avec la clé C.

! Quand l'arbre A est bloqué, l'outil ne peut être mis en marche.

• Appuyez sur le bouton E pour débloquer l'arbre A.
• Procédez dans l'ordre inverse pour démonter les accessoires. À l'usage, les disques de meulage/tronçonnage s'échauffent énormément ; ne pas y toucher avant qu'ils ne se soient refroidis. Toujours monter le support plateau lorsqu'on utilise des accessoires de ponçage. Ne jamais utiliser de disque de meulage/tronçonnage ne portant pas l'étiquette collée dessus.

Montage de la poignée auxiliaire (Fig. 6)

Débranchez la fiche.

• Démontage/montage/réglage du protège-main G ⑦

Débranchez la fiche.

• Ouvrez le protège-main G en desserrant la vis L.
• Disposez le protège-main G sur le collier d'axe de la tête d'outil et tournez-le en position ajustée (selon le travail à effectuer).

Assurez-vous que la section fermée du protège-main soit toujours dirigée vers l'opérateur. Fixez le protège-main G en serrant la vis L.

Avant toute utilisation

Assurez-vous que l'accessoire soit correctement monté et fermement serré. Vérifiez manuellement que l'accessoire tourne aisément. Testez l'outil à vide au moins 30 secondes à vitesse maximum dans une position de sécurité. Arrêtez l'outil immédiatement dans le cas de vibrations considérables ou de la présence d'autres défauts et vérifiez l'outil pour en déterminer la cause.

• Marche/arrêt (deux positions de l'interrupteur marche/arrêt avec verrouillage) ⑧

Méfiez-vous de l'impact brusque de la puissance à la mise en marche de l'outil ! Avant que l'accessoire atteigne la pièce à travailler, l'outil doit tourner à la vitesse maximum ! Avant d'arrêter l'outil, vous devriez le soulever de la pièce à travailler ! L'accessoire continue à tourner quelques temps après que l'outil ait été arrêté.

• Deux positions de main

Meulage 10

• Déplacez l'outil de côté et d'autre et exercez une pression modérée. Ne jamais utilisez un disque de tronçonnage pour le meulage latéral.

Tronçonnage 11

• Ne pas incliner l'outil pendant le tronçonnage.
• Toujours déplacez l'outil dans la même direction marquée par la flèche sur la tête, afin d'éviter que l'outil ne sorte avec violence de l'entaille.
• Ne jamais appliquer une trop forte pression sur l'outil ; laissez au disque le soin de faire le travail par sa propre vitesse.
• La vitesse de travail du disque de tronçonnage dépend du matériau à tronçonner.
• ne pas freinez les disques de tronçonnage en appliquant une pression laterale
• Tenue et guidage de l'outil

Lorsque vous travaillez, tenez toujours l'outil par la (les) zone(s) de couleur grise ⑫. Tenez toujours l'outil fermement à deux mains pour bien le maîtriser dans toutes les circonstances et à tout moment. Prêtez attention au sens de rotation de l'outil. Tenez toujours l'outil de telle sorte que les étincelles et les éclats de meulage/tronçonnage ne soient pas dirigés vers le corps de l'opérateur. Veillez à ce que votre position soit bien stable. Veillez à ce que les fentes de ventilation ② soient découvertes.

Conseils d'utilisation

• Au lieu de la bride B (2), il est possible d'utiliser la bride de serrage rapide (accessoire SKIL 2610388766) ; les disques de meulage/tronçonnage peuvent alors être montés sans avoir besoin de clé spéciale. Pour des suggestions complémentaires, visitez www.skileurope.com.
• Niveau de vibrations Le niveau de vibrations émis indiqué au dos de ce manuel d'instruction (signalé par un astérisque) a été mesuré conformément à l'essai normalisé de la norme EN 60745 .
• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.

Entretien / Service après-vente

• Gardez toujours votre outil et le câble propres (spécialement les aérations) ! Ne tentez pas de nettoyer les aérations en introduisant des objets pointus par les fentes ! Débranchez la fiche avant le nettoyage.
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL.
• Retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skileurope.com).

Environnement

• énagères (pour les pays européens uniquement).
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• Le symbole ⑬ vous le rappellera au moment de la mise au rebut de l'outil.

DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60 745, EN 55 014, conforme aux règlements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

BRUIT/VIBRATION Mesuré selon EN 60745, le niveau de pression sonore de cet outil est de 90 dB(A), le niveau de puissance sonore de 101 dB(A) (déviation standard : 3 dB) et la vibration de [valeur] m/s² (méthode main-bras).

Dossier technique auprès de : SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
