MODE D'EMPLOI DF-1520 LENCO
Fonctionnalités principales 43
Démarrage 44
Contenu de l'emballage 44
Installation de votre unité 45
Raccordement à un PC 45
Mode opératione 46
Commandes 47
Fonctionnement de la télécommande 48 -
Insertion de cartes mémoire 49
Menu principal. 50
Visionner des images 51
Préçédent. 52
Lecture ou Pause. 52
Suivant 52 -
Rotation. 52
Arrêt 52 -
Zoom. 52
Visionner des videos - 53 -
Préçédent. 54
Avance rapide 54
Lecture ou Pause. 54
Rembobinage. 54
Suivant 54 -
Arrêt 54 -
Zoom. 54
Ecouter une musique MP3 - 55 -
Option des fichiers 56
Lire un diaporama avec de la musique. 56
Précédent. 57
Lecture ou Pause. 57
Suivant 57
Rotation. 57
Arrêt 57 -
Zoom. 57
VOL. 57
Copie et suppression de fichiers. 58
Mode opératione de la fonction CONFIGURATION. 59 -
Questions fréquement posées.... Fout! Bladwijzer nièt gedefinieerd.
Nous vous félicitons d'avoir fait l'acquisition du cadre photo numérique avec écran 15 pouces, modele DF-1520
Avant d'utiliser l'unité, lisez attentivement ce manuel et conservez-le pour pouvoir vous y référer ultérieurement. Ce manuel vous aidera à vous familiariser avec les nombreuses fonctions excitantes et pratiques qui rendront votre visionnage de photos encore plus appréciable.
Ce cadre photo numérique vous permet de visionner des photos numériques directement depuis la carte mémoire de votre apparéil photo numérique. Il vous est possible alors de créé un diaporama avec de multiples effets de transition ou afficher les images une par une. Aucun ordinateur, apparéil photo numérique ou Internet n'est requis.
Ce cadre photo numérique est compatible avec les populaires formats de cartes mémoire suivants : CompactFlash®, SD™, XD, MultiMedia™ et Memory Stick®.
Le cadre photo peut également dire les fichiers contenus dans un disque amovible USB en utilisant le connecteur USB.
Fonctionnalités principales
Permet d'afficher les images numériques (JPEG) sans ordinateur :
Insérez simplement une carte mémoire compatible dans le cadre photo numérique pour afficher vos photos, dire des musiques MP3 ou fichiers video supportés (carte mémoire non fournie).
Les cartes mémoire compatibles incluent les cartes Secure Digital (SD), MultiMedia (MMC), Memory Stick (MS), XD & Compact Flash
Lecture des fichiers contenus dans un lecteur Flash USB
Lecture instantanée des musiques MP3 avec les haut-parleurs intégrés.
Lecture instantanée des fichiers MPEG1 2 4 fichiers stockés sur une carte mémoire supportée*.
Prise en charge des fichiers image ayant une résolution inférieure à 12 méga pixels (format JPEG).
Compatible avec la plupart des photos numériques JPEG enregistrées sur des cartes mémoire d'appareils photo et images animées JPEG.
Télécommande en forme de carte de crédit incluse
Ecran 15 pouces TFT LCD à matrice active.
Diaporama automatique avec de multiples effets de transition.
Lecture des diaporamas avec musique MP3 en fond.
Menu intuitifs you permutant d'acceder aisément aux commandes de l'appareil.
*Les fichiers video pouraient ne pas etre lus correctement si leurs ci sont stockés sur une carte mémoire faible vitesse.
Démarrage
Contenu de l'emballage
Cadre photo numérique et son support
Manuel d'utilisation
Adaptateur de courant CA/CC
Remote Telecommande
Cordon USB
Installation de votre unité
Ouvrez l'emballage et retirez la mousse de protection. Retirez la pochette en plastique recouvrant l'unité.
Installez le support du cadre photo numérique à l'arrière de l'unité.
Raccordez une extrémité du cordon d'alimentation CA à une prise de courant. Raccordez l'autre extrémité du cordon à l'unité.
Une fois le contenu stocké sur le lecteur média Flash cible; connectez le Média sur son emplacement respectif.
Positionnez le commutateur d'alimentation ON/OFF sur ON.
Raccordement à un PC
Le cadre photo numérique possède un port USB permettant de raccarder l'unité à un port PC (USB esclave) et un second port USB permettant de raccarder l'unité à un autre périphérique Flash, lecteur de cartes USB ou un apparéil photo (hôte USB). Lorsque vous raccordez l'unité à un ordinateur, vous pouvez déplacer le contenu de l'ordinateur dans la mémoire interne ou carte mémoire. Vous pouvez également supprimer le contenu de la mémoire interne.
REMARQUE: les ports esclave USB et hôte USB ne peuvent être utilisés simultanément.

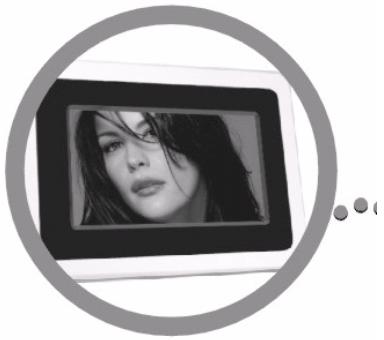

Mode opératione
Ce cadre photo numérique est très simple d'emploi :
- Retirez la carte mémoire de votre apparéil photo :
- Insérez la carte mémoire dans le cadre photo en dirigeant la carte dans la direction opposée :
- Lorsque vous mettez en marche le cadre photo numérique, les images s'affichent automatiquement.

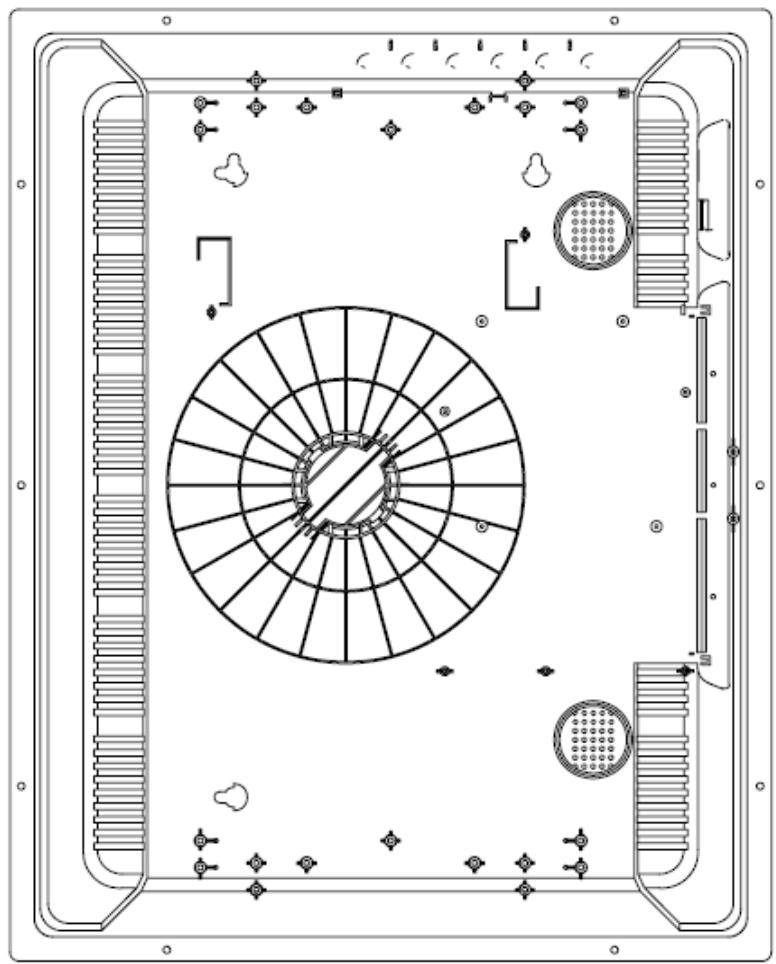

Commandes

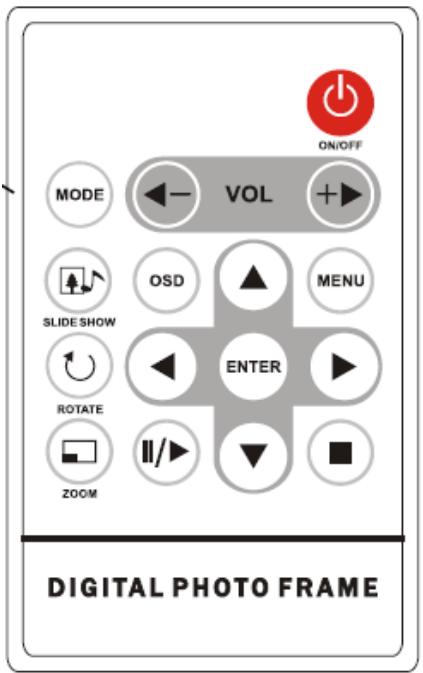

Fonctionnement de la télécommande
Le tableau suivant offre une brève presentation des fonctions de la télécommande
| Touche | Description |
| On/Off | Mettre en marche/arrêté le cadre photo |
| Mode | Sélection du mode Photo/Audio/Viséo |
| Vol - | Diminuer le volume |
| Vol + | Augmenter le Volume |
| Slideshow | Démarrer le diaporama |
| OSD | Afficher le menu Image |
| Menu | Afficher le menu principal |
| Rotate | Effectuer une rotation sur image |
| Enter | Confirmer |
| Zoom | Effectuer un zoom sur l'image sélectionnée |
| Lecture/Pause | |
| Arrêt | |
| Flèches | Pour naviguer sur l'interface |
Insertion de cartes mémoire
Le cadre photo numérique est compatible avec les cartes mémoire suivantes:
Insérez la carte mémoire en dirigeant l'étiquette avant dans l'autre direction. Ne forcez pas l'insertion de la carte mémoire dans l'emplacement carte mémoire. S'il vous est impossible d'insérer la carte mémoire complètement, cela signifie que vous avez mal orienté la carte.
Remarque:
Le cadre photo numérique reconnait SEULEMENT les fichiers images stockés au format JPEG. Les fichiers d'autres formats seront ignorés.
Assurez-vous qu'au moins une image soit stockée sur la carte mémoire. Le cadre photo ne fonctionnera pas normalement si aucune image n'est stockée.
Vou puez egalent utilise un lecteur USB de la meme maniere qu'une carte memoire.
Copiez simplement les fichiers sur le lecteur flash et raccordez-le au connecteur USB du cadre de maniere adaptée.

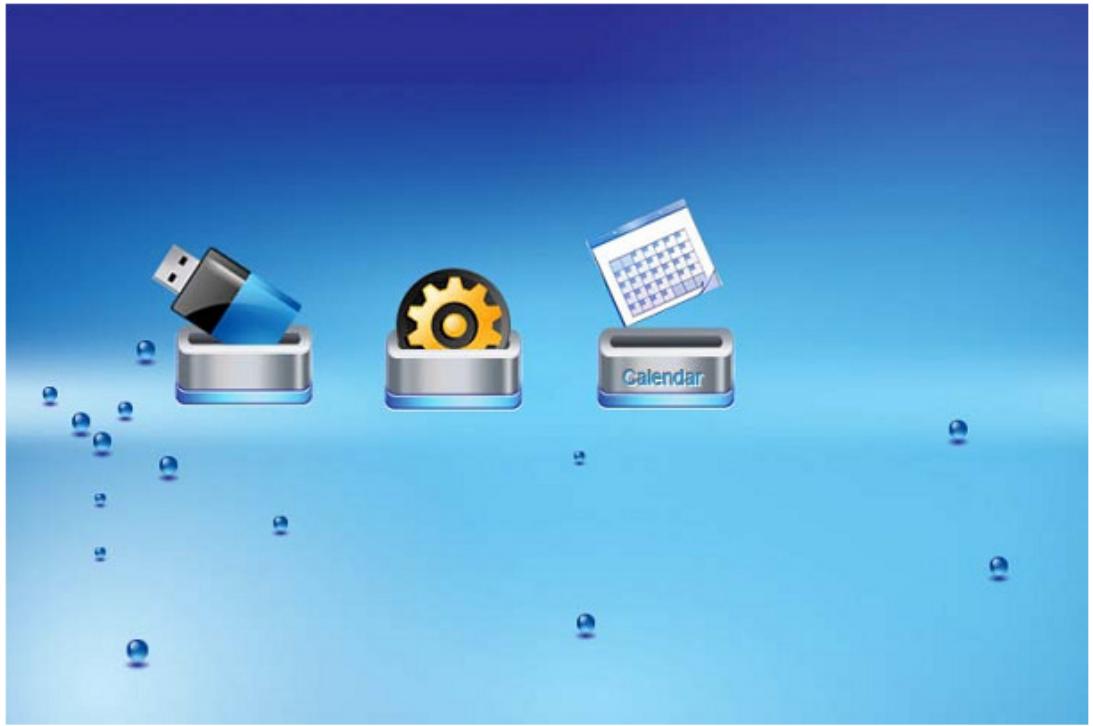

Menu principal
Après avoir mis en marche le cadre photo numérique, le MENU s'affiche. Pour définir la fonction Démarrage automatique, sélectionnez l'interface CONFIGURATION. Utilisez les touches directionnelles Gauche/Droite pour acceder à l'interface “Configuration”. Appuyez sur la touche Enter pour acceder aux options de l'interface. Utilisez les touches directionnelles Haut/Bas pourCHOISIR L'OPTION DEmarrage automatique.Appuyez sur la touche“MENU”pour afficher le menu suivant:
Utilisez les touches directionnelles Gauche et Droite pour vous déplacer dans le menu puis appuyez sur la touche “Enter” pour continuer
Remarque: dans tous les menus, appuyer sur la touche "Menu" vous permet de revenir au menu principal
| Fonction | Description |
| Nand | Permet de litre les fichiers de la mémoire interne |
| Configuration | Permet de définir les options du menu Système |
| Calendrier | Permet d'afficher le calendrier, l'horloge, l'alarme |
| SD/MMC/MS/xD | Permet de litre les fichiers sur la carte mémoire SD/MMC/MS/xD |
| CF | Permet de litre les fichiers sur carte mémoire CF |
| USB | Permet de litre les fichiers sur le lecteur USB |
REMARQUE: les icônes des fonctions précédentes apparaitront automatiquement sur l'interface MENU lorsqu'une carte mémoire est insérée. Les icônes disparaîtrent lorsque vous retirerez la carte.

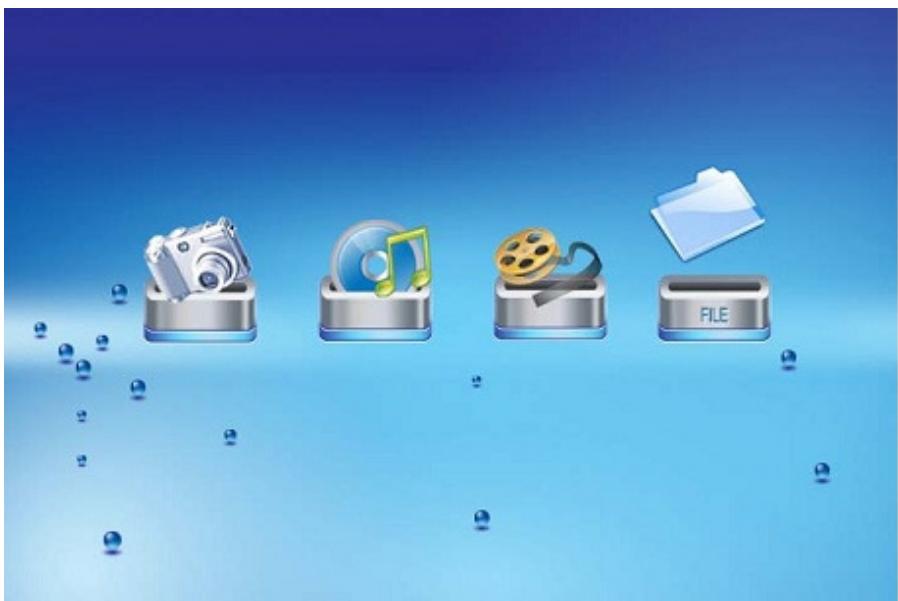

Visionner des images
Assurez-vous qu'au moins une image soit presente sur votre carte mémoire ou votre lecteur USB. Une fois ceci effectué:
Sélectionnez le média flash désiré du menu principal. (SD/xD/CF/MS/USB/NAND-Mémoire interne)
Sélectionnez l'option "PHOTO" du menu et appuyez sur la touche "ENTER"

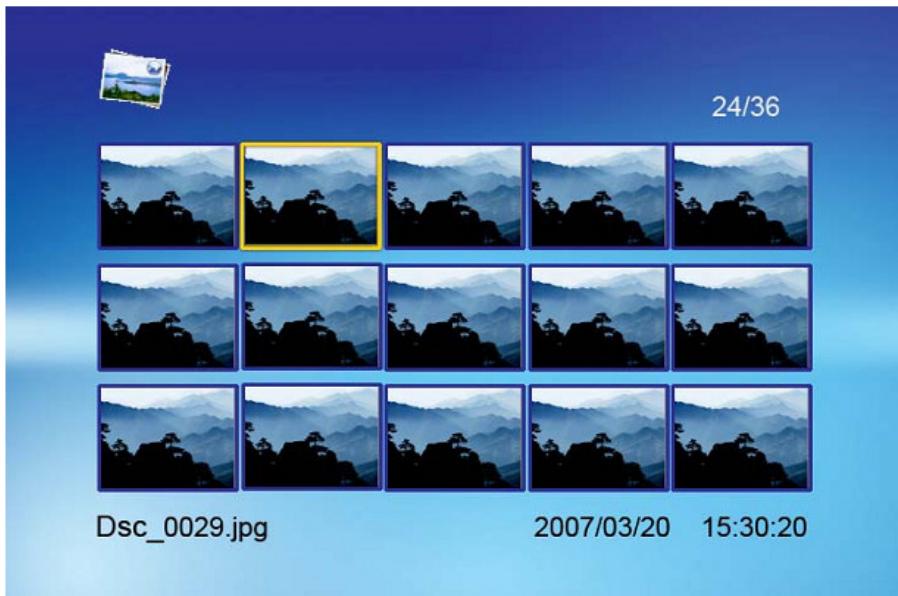

Une miniature apparait. Utilisez les touches directionnelles HAUT/BAS/GAUCHE/DROITE pour selectionner un fjichier. Si un dossier est mis en surbrillance, appuyez sur la touche Enter pour acceder au repertoire.
Autrement, appuyez sur la touche Enter pour acceder à l'affichage de la photo en mode plein écran (mode pause) et appuyez sur la touche Play pour acceder au mode Diaporama.
Lorsqu'un diaporama est en cours de lecture ou lorsqu'une image est affichee, appuyez sur la touche OSD. Le menu suivant s'affiche:
Précédent
Permet de dire l'image précédente de la liste des photos
Lecture ou Pause
Permet de生存 ou mettre en pause le diaporama en cours.
Suivant
Permet de dire l'image suivant de la liste des photos
Rotation
Utilisez la fonction rotation pour changer l'orientation de l'image : portrait ou paysage.
Arrêt
Permet d'arrêter le diaporama et de revenir aux miniatures.
Zoom
Sélectionnez la fonction Zoom pour effectuer un zoom avant sur image, répétez cette opération pour agrandir l'image à nouveau.

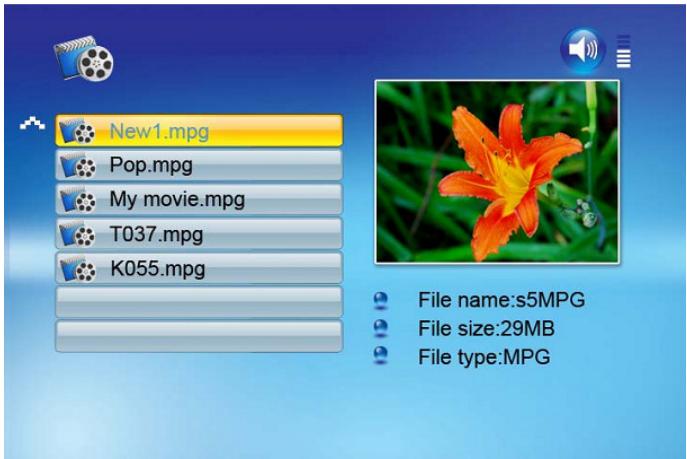

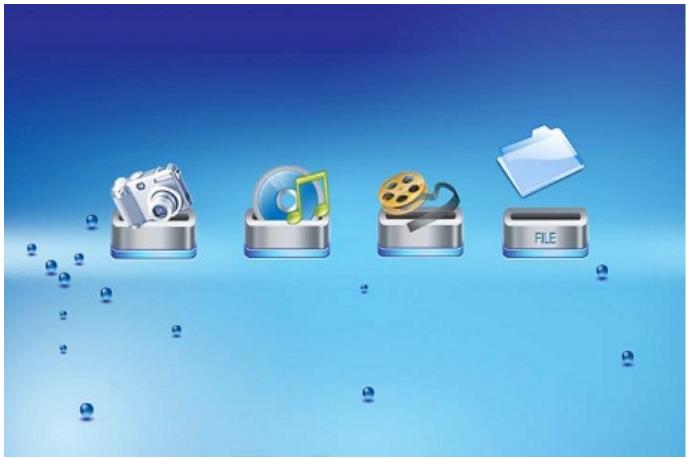

Visionner des videos
Le cadre photo numérique prend en charge les formats videoisuivants :
JPEG animé (avi): format videoutilisé par la plupart des apparils photo numériques MPEG-I &MPEG-2 -w/layer I,II,III(MPG,MPEG,DAT) MPEG 4-W/MP3 audio (*avi)
Assurez-vous qu'au moins une video soit presente sur votre carte mémoire ou votre lecteur USB. Une fois ceci effectué:
Sélectionnez le média flash désiré du menu principal. (SD/xD/CF/MS/USB/NAND-Mémoire interne)
Selectionnez l'options "VIDEO" du menu et appuyez sur la touche "ENTER"
Une liste de tous les fichiers video s'affiche sur la partie gauche de l'écran. Une fenêtre de prévisualisation se trouve sur la partie droite de l'écran et affiche les informations de la video sélectionnée. Utilisez les touches directionnelles haut/bas pour selectionner une video et appuyez sur la touche Enter pour la lire.

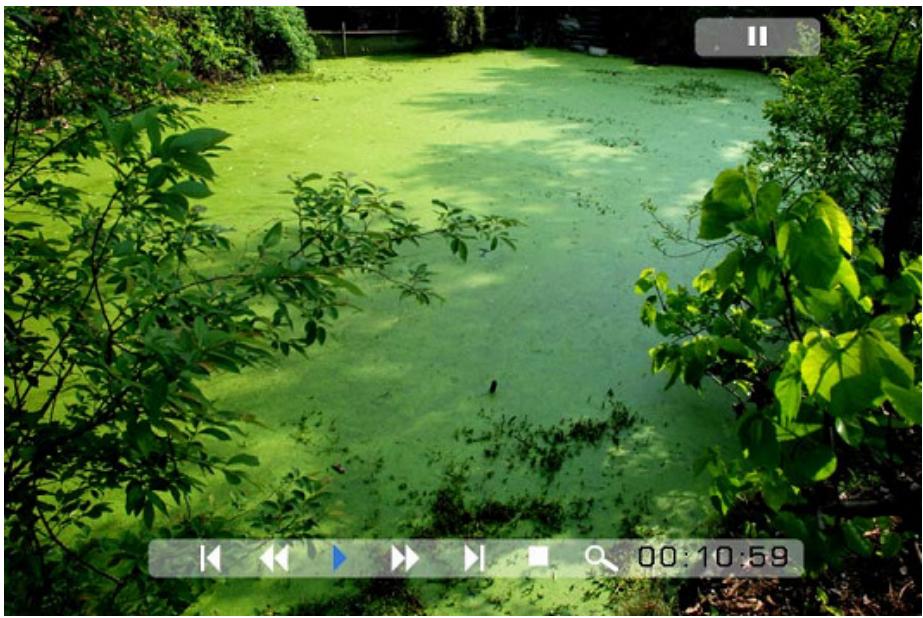

Une fois la video en cours de lecture, appuyez sur la touche OSD de la télécommande. Le menu suivant s'affiche:
Précédent
Permet de dire la video precedente de la liste de lecture
Avance rapide
Permet de dire la video à une vitesse de 2/3/4 fois la vitesse normale.
Lecture ou Pause
Permet de dire oumettre en pause la video.
Rembobinage
Permet de dire la video vers l'arrête à une vitesse de 2/3/4 fois la vitesse normale.
Suivant
Permet de dire la video suivante de la liste de lecture
Arrêt
Permet d'arrêté la video et de revenir à la liste de lecture
Zoom
Permet d'agrandir la taille de l'image de 2/3/4/1 fois.

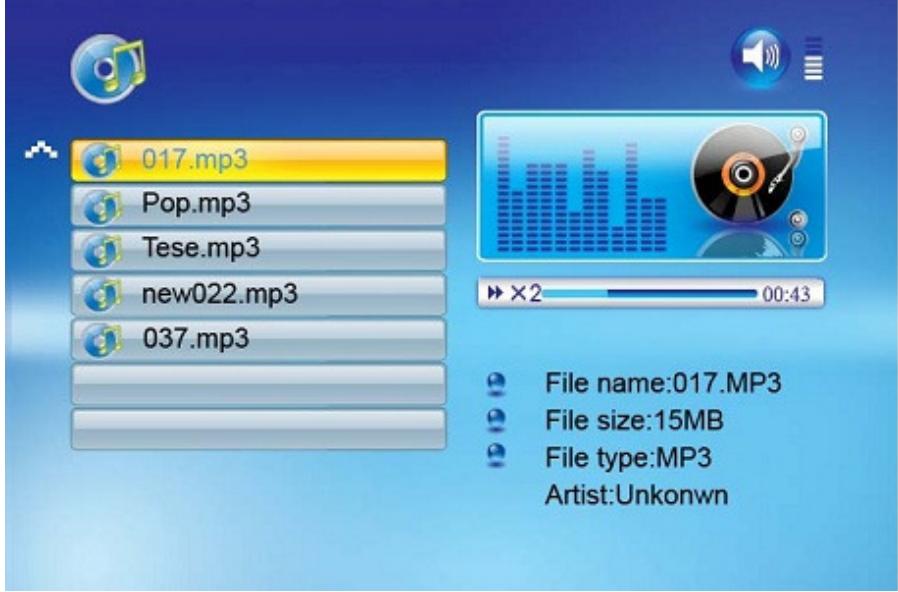

Ecouter une musique MP3
Assurez-vous qu'au moins un fichier MP3 soit stocké sur votre carte mémoire ou votre lecteur USB. Une fois ceci effectué:
Sélectionnez le média flash désiré du menu principal. (SD/xD/CF/MS/USB/NAND-Mémoire interne)
Selectionnez l'option "MUSIQUE" du menu et appuyez sur la touche "ENTER"
Une liste des fichiers musique s'affiche sur la partie gauche de l'écran. Une liste des fréquences et les informations de la barre d'objet s'affichent sur la partie droite de l'écran. Les informations de la zone musique se trouve sous la barre d'objet. Utilisez les touches directionnelles Haut/Bas pour sélectionner le
Appuyez sur la touche VOL+ pour augmenter le volume ou VOL- pour diminuer le volume.
Appuyez sur la touche Play/Pause de la télécommande pour生存 ou accorder le fichier musique.
Appuyez sur la touche Stop de la télécommande pour revenir à la liste des fichiers musique.
Option des fichiers

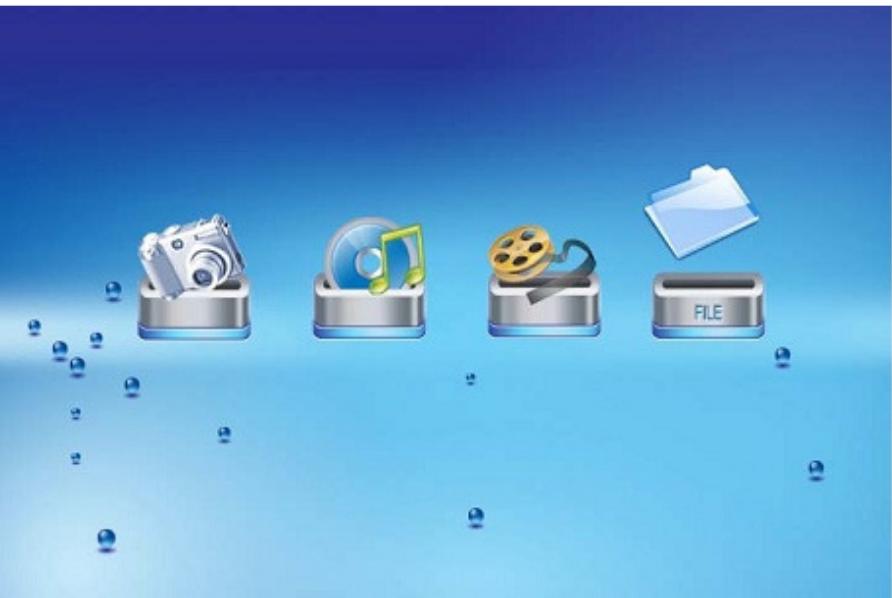

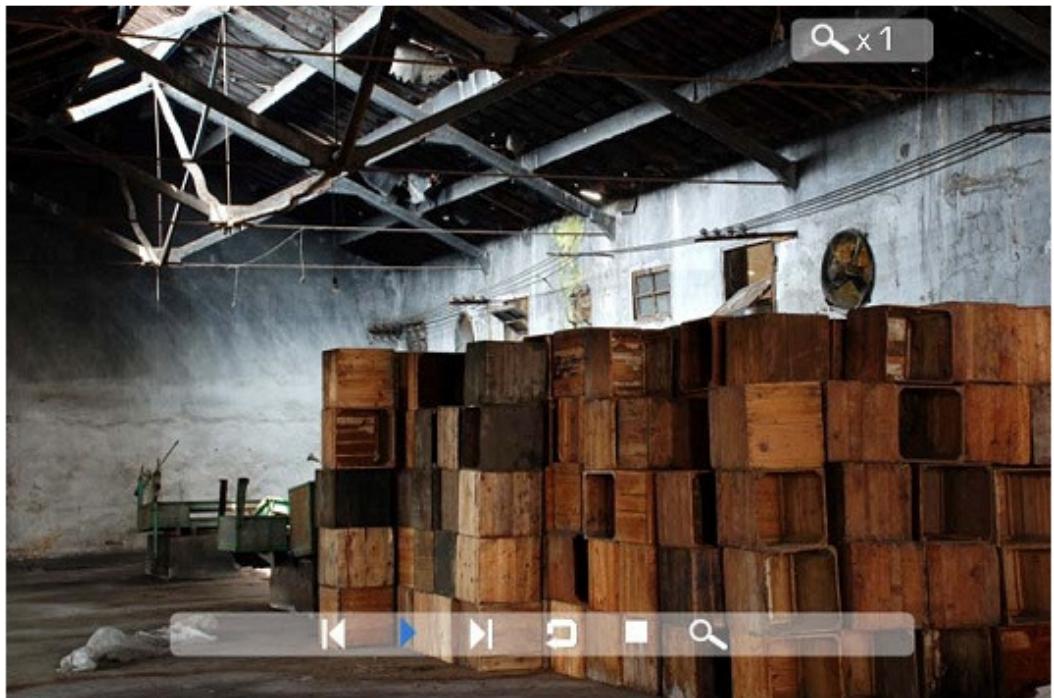

Lire un diaporama avec de la musique
Assurez-vous qu'il y ait au moins une image sur votre carte mémoire ou votre lecteur USB. De plus, vous doivent avoir un fichier MP3 stocké sur la carte mémoire/USB/mémoire interne. Une fois ceci effectué:
Selectionnez le média flash désiré du menu principal. (SD/xD/CF/MS/USB/NAND-Mémoire interne)
Sélectionnez l'options "FICHIER" du menu et appuyez sur la touche "ENTER"
Les fichiers de la carte mémoire sélectionnée ou de la mémoire interne seront listedes sur la partie gauche de l'écran. La partie droite de l'écran contient les informations du fichier. Utilisez les touches directionnelles Haut/Bas pour selectionner un fichier image et appuyez sur la touche Enter pour acceder au mode plein écran (mode pause). Appuyez sur la touche Play de la télécommande, le diaporama audio démarre instantanément.
Une fois le diaporama avec son en cours de lecture, appuyez sur la touche OSD. Le menu suivant s'affiche:
Précédent
Pour lore l'imagé precedente de la liste des photos
Lecture ou Pause
Pour dire ou restre en pause le diaporama en cours.
Suivant
Pour dire la photo suivante de la liste des photos
Rotation
Utilisez la fonction rotation pour afficher l'image en mode portrait ou paysage.
Arrêt
Permet d'arrête le diaporama et de revenir aux miniatures.
Zoom
Permet d'augmenter la taille de l'image de 2/4/8/16/1 fois.
VOL
Appuyez sur la touche VOL+ ou VOL- de la télécommande pour augmenter ou diminuer le volume
Copie et suppression de fichiers
Pour copier et supprimer des fichiers sur votre carte mémoire, le disque USB ou la mémoire interne.

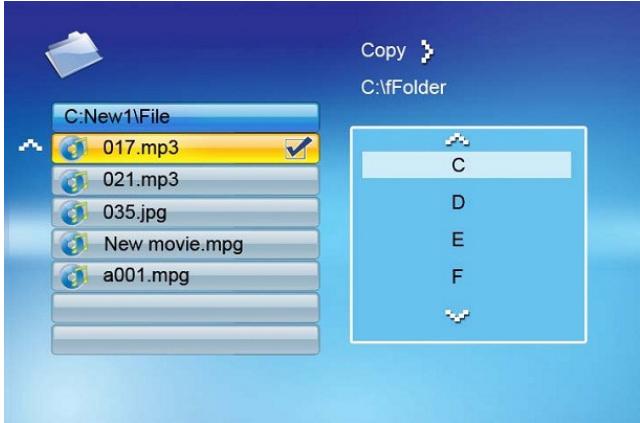

Copie
Selectionnez le média flash désiré du menu principal. (SD/xD/CF/MS/USB/NAND-Mémoire interne)
Sélectionnez l'options "FICHIER" du menu et appuyez sur la touche "ENTER"
Une liste des fichiers disponibles s'affiche. Utilisez les touches directionnelles haut et bas pourmettre en surbrillance le fichier désiré et appuyez sur la touche directionnelle droite pourmettre en surbrillance le fichier désiré. Repétez ces étapes pour tous les fichiers que vous souhaitez copier
Appuyez sur la touche "OSD" pour afficher le menu Copie et Suppression. Sélectionnez la fonction Copie et appuyez sur Enter.
Utilisez les touches directionnelles Haut/Bas pour selectionner le repertoire de destination des fichiers. Appuyez sur la touche Droite pour confirmer.
Appuyez sur la touche Enter pour démarrer la copie des fichiers.
Suppression
Selectionnez le média flash désiré du menu principal. (SD/xD/CF/MS/USB/NAND-Mémoire interne)
Sélectionnez l'options "FICHIER" du menu et appuyez sur la touche "ENTER"
Une liste des fichiers disponibles s'affiche. Utilisez les touches directionnelles haut et bas pourmettre en surbrillance le fichier désiré et appuyez sur la touche directionnelle droite pourmettre en surbrillance le fichier désiré. Repétéz ces étapes pour tous les fichiers que vous souhaitez copier.
Appuyez sur la touche "OSD" pour afficher le menu Copie et Suppression. Sélectionnez la fonction Suppression et appuyez sur la touche Enter. Le fichier sera supprimé.
Mode opération de la fonction CONFIGURATION
Les options suivantes peuvent être configurées en utilisant l'option “SETUP” option du menu principal:
| Fonction | Description |
| Langue | Inclus : Anglais, Français, Espagnol Allemand, Suédois, Grec, Italien, Turc. |
| Durée du diaporama | Durée du diaporama: 3s/5s/15s/1 mins/15 mins/1 heures |
| Mode de diaporama | Déactivé, Aléatoire, Fondu, Bas vers le haut, Haut vers le bas, Gauche à droite, de droite à gauche, Fermeture de porte, Ouverture de porte, Passage horizontal, Passage vertical |
| Mode Répétition de musiques | Répéter 1, Répéter tout, Répétition désactivée |
| Mode Répétition deVIDEOS | Répéter 1, Répéter tout, Répétition désactivée |
| Mode d'affichage | Centré, Etiré, Cinéma |
| Heure | Année/Mois/Date/Heure |
| Alarme | Heure de l'alarme/Musique de l'alarme/Alarme activée/désactivée |
| Défaut | Rétablit la configuration d'usine |

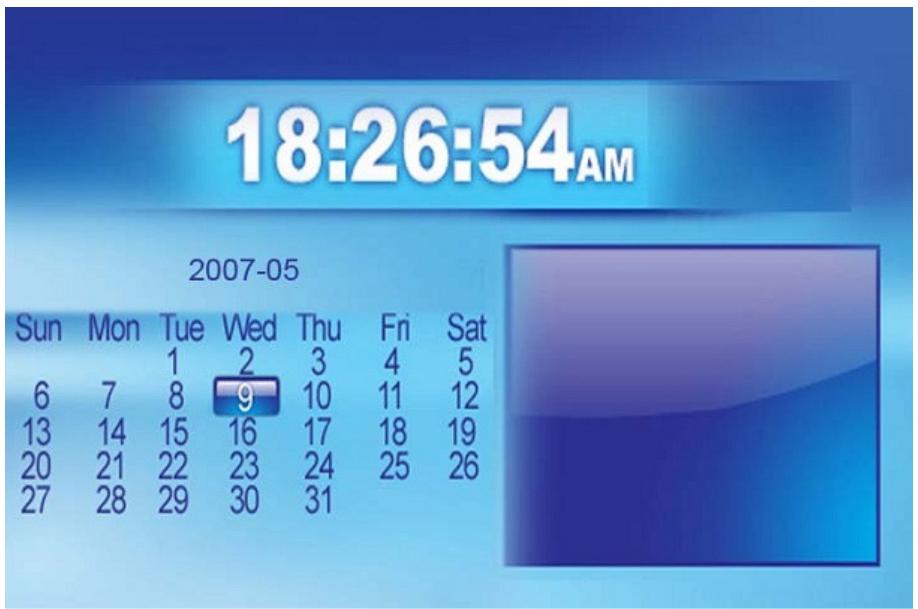

Affichage du Calendrier/horloge
Après avoir mis en marche le cadre photo numérique, le MENU s'affiche. Si vous scélectionnez Calendrier/Horloge et appuyez sur la touche Enter, vous accéderez à l'interface Calendrier/Horloge. Si l'alarme est activée, l'heure de l'alarme sera également affichée. Un diaporama d'images démarre dans la fenêtre de prévisualisation d'images située sur la partie droite de l'écran.
Questions féquement posées
Support technique
1) Q: Puis-je utiliser l'écran du cadre photo numérique comme un écran tactile?
A: L'écran LCD ne prend pas en charge la technologie tactile. Veuillez utiliser les touches de la télécommande pour contrôler le cadre photo numérique.
2) Q: Si je laisse la même photo affichée pendant une longue période, est-ce que ceci endommage l'écran LCD?
A: Non. Le cadre photo numérique peut afficher la même photo de manière continue, et ce, pendant une longue période. Il est cependant recommendé de ne pas afficher la même image pendant plus d'un mois.
3) Q: Comment puis-je stocker mes fichiers musique?
A: Tout d'abord, utilisez un ordinateur et un lecteur audio pour convertir votre musique au format MP3. Le cadre photo numérique lit seulement les fichiers MP3, les fichiers du lecteur Windows Media™ et/ou iTunes™ doivent donc d'abord être convertis. Vous pouvez utiliser un lecteur de cartes ou votre apparéil photo numérique pour transférer ces fichiers sur la carte mémoire.
4) Q: Est ce que le cadre photo numérique possède une mémoire interne?
A: Oui. Le cadre photo numérique possède une mémoire intégrée de 128 Mo permettant de stocker vos fichiers.
5) Q: Quelle est la taille maximale prise en charge pour une image?
A: Le cadre photo numérique peut afficher les images d'une résolution atteignant 12 méga pixels.
7) Q: Pourquoi le cadre photo numérique n'affiche pas certaines de mes photos?
A: Le cadre photo numérique est donc pour afficher les photos en se basant sur les mêmes normes que celles de l'industrie des apparêls photo numérique et de la même manière qu'un apparéil photo numérique. Ce format est le format JPEG. Les images, comme les images sur internet, images scannées ou photos au format RAW, ne sont pas stockées selon la norme de l'industrie des apparêls photo numérique et ne peuvent pas été correctement affichés sur le cadre photo numérique. Utilisez vos applications PC pour convertir ces images en format standard JPEG avant de les visualiser sur le cadre photo.
Dépannage
| Problème | Cause | Solution |
| Impossible demettre en marche le cadre photo numérique | Le connecteur POWER de l'unité est mal raccordé. | Assurez-vous d'avoir correctement raccordé le cordon d'alimentation CA à l'unité. Lorsque vous raccordez le cordon d'alimentation CA à l'unité et que vous mettez en marche le cadre photo même sans la carte mémoire, vous devriez apercevoir un écran blanc. Si vous ne voirz pas cet écran, vérifiez le raccordement du cordon d'alimentation. |
| Aucun écran de démarrage | La carte mémoire est mal insérée. | Insérez une carte mémoire compatible |
| Impossible de dire le fichier | Format de fichier incompatible | Assurez-vous qu'il y ait au moins une photo sur la carte mémoire. Formats image compatibles: JPEG Formats musique compatibles: MP3 Formats video compatibles: JPEG animé (avi), MPEG1, MPEG2, MPEG4. |
| La réserve s'affiche mal | Carte mémoire de faible vitesse | Assurez-vous d'utiliser une carte mémoire haute vitesse pour dire les fichiers video. |
| La taille de la réserve est trop petite | Védo de faible résolution | La meilleure résolution photo est 1024x768 Utilisez la touche Zoom de la télécommande pour agrandir l'image. |
Spécifications techniques
| Type | Cadre photo numérique avec écran 15 pouces |
| Mémoire interne | 128 Mo |
| Résolution | 1024x768 |
| Alimentation | 12 V |
| Consommation d'énergie | 24 Watts |
| Luminosité | 450cd/m2max. |
| Contraste | 450:1 |
| Angle de vue | 60/60/45/45 (CR=10) |
| Temps de réponse | 10ms |
| Format d'affichage | 4:3 |
| Formats de fichiers supportés | JPEG, MPEG1, MPEG2, MP3, MPEG4 |
| Résolution maximale des photos | 12 méga pixels |
| Alimentation | CA 110—240V (50HZ—60HZ) |
| Cartes mémoire compatibles | SD/MMC/MS/CF/XD/USB |
| Ports USB | Hôte USB, USB esclave |
| Contenu de l'emballage | Cadre photo numériqueAdaptateur de courant CA/CCManuel d'utilisationTélécommandeCordon USBSupport |
A noter lorsque vous disposerez de ce produit ; les déchets de produits électriques ne doivent pas'être jetés avec les déchets menagers. Veuillez déposer l'appareil dans un centre de recyclage. Consultez votre municipalité ou votre revendeur pour plus de précisions. (Directive portant sur les déchets de produits électriques et électroniques)
