(Parámetros del router), haga clic en Advanced settings (Parámetros avanzados) y, a continuación, en OK (Aceptar).
Sugerencias Si configura el router sin utilizar Cisco Connect, el nombre de usuario y la contraseña predeterminados son admin. Si utilizó Cisco Connect para configurar el router, puede ver el nombre y la contraseña del router si ejecuta Cisco Connect y, a continuación, hace clic en Router settings (Parámetros del router).
Al ejecutar el CD de configuración, Cisco Connect se instala de manera automática en la computadora. A continuación, podrá utilizar Cisco Connect para administrar la red con toda facilidad. Inicio de Cisco Connect en una computadora con sistema operativo Windows: 1. Haga Clic en Inicio, Todos los programas y, a continuación, seleccione 4. Si se le pide introducir la clave de red, escriba la contraseña (clave de seguridad) en los campos Network key (Clave de red) y Confirm network key (Confirme la clave de red) y haga clic en Connect (Conectar).

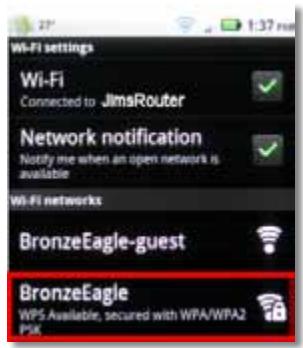

En el siguiente ejemplo, la computadora estaba conectada a otra red inalámbrica llamada JimsRouter. En este ejemplo, aparece seleccionado el nombre de la red de la Serie E de Linksys, BronzeEagle.
Linksys (BronzeEagle en el ejemplo). 3. Escriba la contraseña de la red inalámbrica (clave de seguridad) en el campo Password (Contraseña) y haga clic en OK (Aceptar).

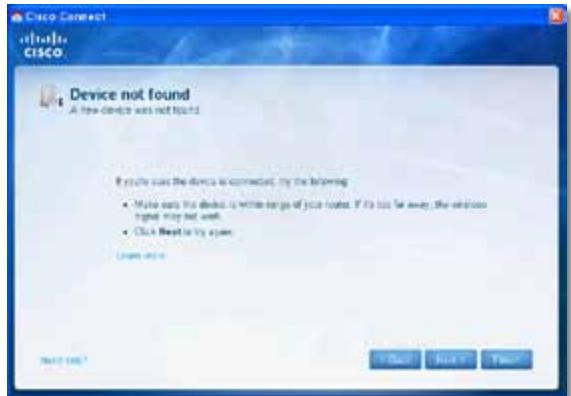

Si recibe el mensaje "Device not found" (No se ha encontrado el dispositivo) al intentar conectar un dispositivo de red (como un iPhone, iPod o un teléfono inteligente), siga estos pasos de resolución de problemas.

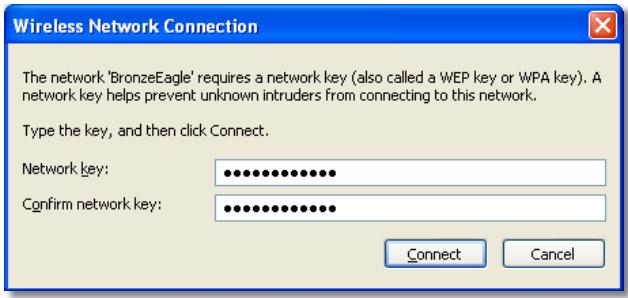

(clave de seguridad) en los campos Network key (Clave de red) y Confirm network key (Confirme la clave de red), después haga clic en Connect (Conectar).
En el ejemplo de abajo, el ordenador se ha conectado a otra red inalámbrica llamada JimsRouter. El nombre de la red del router Linksys Serie E, BronzeEagle en este ejemplo, aparece seleccionado.
3 . Escriba su contraseña de red inalámbrica (clave de seguridad) en el campo Password (Contraseña), después haga clic en OK (Aceptar).

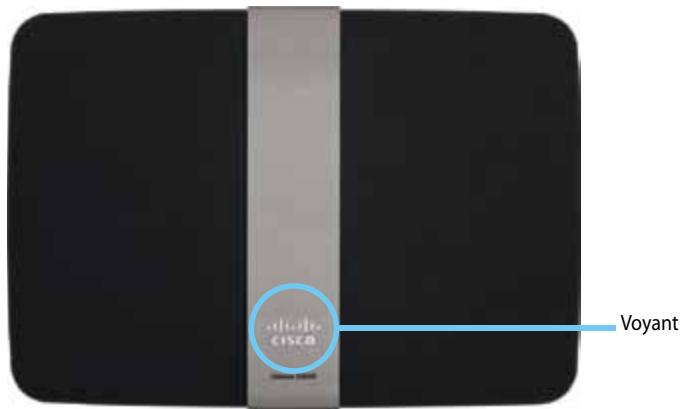

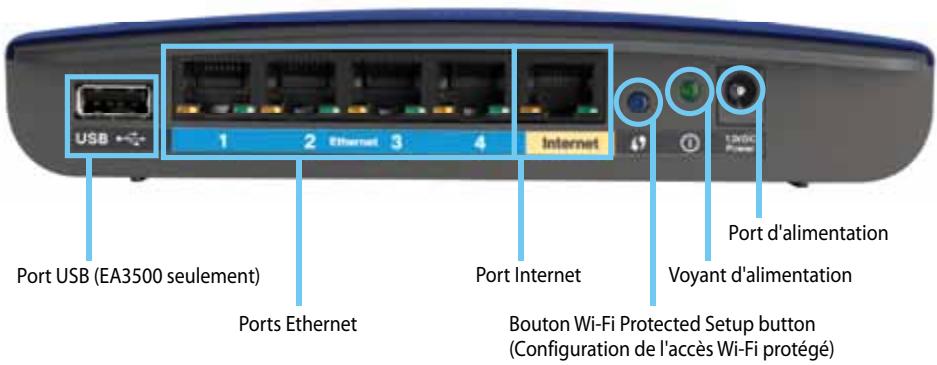

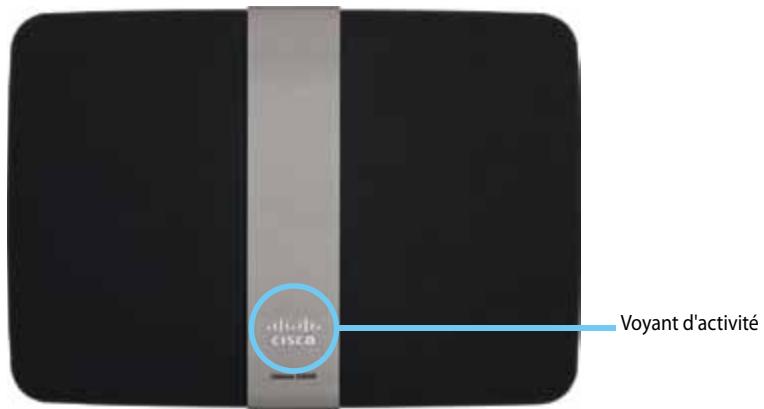

Setup. Il clignote rapidement lorsqu'une erreur Wi‑Fi Protected Setup est détectée.
à niveau du micrologiciel et pendant la connexion à Wi‑Fi Protected Setup. Il clignote rapidement lorsqu'une erreur Wi‑Fi Protected Setup est détectée.
Utilisez uniquement l'adaptateur fourni avec le routeur. Si cet écran ne s'affiche pas : • • Sur un ordinateur Windows, cliquez sur Démarrer, Ordinateur, puis
Vous pourrez utiliser le routeur une fois qu'il aura été configuré à l'aide de l'assistant de configuration (présent sur le CD). Si vous voulez modifier les paramètres avancés ou si le logiciel ne s'exécute pas, utilisez l'utilitaire basé sur un navigateur Web du routeur. Vous pouvez y accéder par un navigateur Web sur un ordinateur relié au routeur. Pour plus d'informations sur l'utilitaire, rendez-vous sur « Comment ouvrir l’utilitaire basé sur le navigateur Web ? » à la page 4.
Router settings (Paramètres du routeur), cliquez sur Advanced settings (Paramètres avancés), puis sur OK.

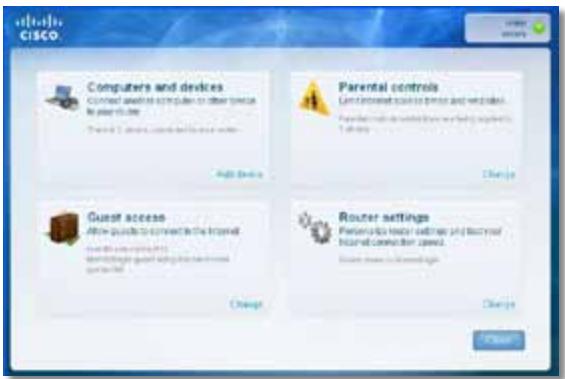

Le menu principal de l'utilitaire s'affiche. Astuces Si vous configurez votre routeur sans utiliser Cisco Connect, le nom d’utilisateur et le mot de passe par défaut de votre routeur sont admin. Si vous avez utilisé Cisco Connect pour configurer votre routeur, vous pouvez voir son nom et son mot de passe en exécutant Cisco Connect, puis en cliquant sur Router settings (Paramètres du routeur).

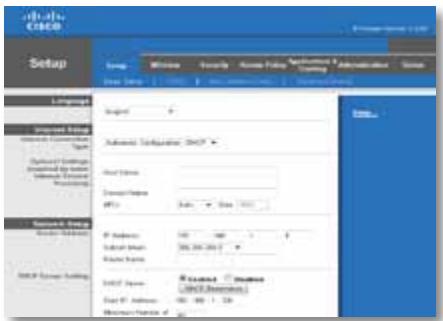

Ouvrez un navigateur Web sur un ordinateur relié à votre réseau, puis saisissez 192.168.1.1 dans la barre d'adresse. Le routeur vous demande un nom d'utilisateur et un mot de passe.
(Obtenir une adresse IP automatiquement). Si vous devez utiliser une adresse IP fixe pour vous connecter à Internet, sélectionnez ensuite Specify an IP Address (Spécifier une adresse IP) et configurez les options suivantes.
Alive (Maintenir la connexion) Les options Connect on Demand (Connexion à la demande) et Keep Alive (Maintenir la connexion) vous permettent de choisir si le routeur se connecte à Internet uniquement lorsque cela est nécessaire (pratique si votre FAI vous facture le temps de connexion), ou si le routeur doit être toujours connecté. Sélectionnez l'option appropriée.
•• Network Name (SSID) (Nom du réseau : SSID) Le SSID est le nom de réseau partagé par tous les périphériques d'un réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères. Par défaut, il s'agit de Cisco suivi des 5 derniers chiffres du numéro de série du routeur, indiqué sous le routeur. Si vous avez utilisé l'assistant de configuration pour l'installation, la valeur par défaut du nom du réseau est remplacée par un nom facile à retenir. Remarque Si vous restaurez les paramètres d'usine du routeur (en appuyant sur le bouton Reset (Réinitialisation) ou à partir de l'écran Administration > Factory Defaults (Paramètres d'usine)), le nom de réseau reprend sa valeur par défaut. Redonnez au réseau son nom original afin de ne pas devoir reconnecter tous les périphériques sur votre réseau sans fil au nouveau nom de réseau. Channel Width (Largeur de canal) Pour des performances optimales dans un réseau utilisant des périphériques sans fil B, G et N (2,4 GHz), sélectionnez Auto (20 MHz or 40 MHz) (Automatique (20 MHz ou 40 MHz)). Pour une largeur de canal de 20 MHz, conservez le paramètre 20 MHz only (20 MHz uniquement). Channel (Canal) Sélectionnez le canal dans la liste déroulante associée au réseau sans fil A, N ou G (2,4 GHz). Si vous avez des doutes quant au canal à sélectionner, Linksys vous recommande de conserver le paramètre par défaut, Auto. SSID Broadcast (Diffusion SSID) Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enabled (Activé). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disabled (Désactivé).
Ces options sont utiles pour les réseaux utilisant un serveur RADIUS pour l'authentification. Elles sont plus puissantes que les options des modes personnels car WPA2 ou WPA sont des options cryptées alors que RADIUS ne propose que l'authentification. Option de sécurité
Si vous sélectionnez le mode WPA2 personnel comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même phrase de passe. Si vous sélectionnez le mode WPA personnel comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même phrase de passe.
63 caractères. La phrase de passe par défaut est password. Si vous avez utilisé le logiciel de configuration pour l'installation, la phrase de passe par défaut est modifiée ; il s'agit d'une phrase de passe unique à laquelle vous pouvez accéder en activant Cisco Connect, puis en cliquant sur Paramètres routeur.
RADIUS Port (Port RADIUS) Saisissez le numéro de port du serveur RADIUS. La valeur par défaut est 1812. Shared Key (Clé partagée) : saisissez la clé partagée par le routeur et le serveur.
Si vous désactivez la sécurité sans fil, un message apparaîtra dès lors que vous essaierez de vous connecter à Internet. Vous pourrez choisir d'activer la sécurité sans fil ou de confirmer que vous avez bien compris les risques encourus et que vous souhaitez tout de même continuer.
1 . Cliquez sur Démarrer, Tous les programmes, puis cliquez sur Cisco Connect.
Démarrer Cisco Connect sur un ordinateur Mac OS X : 1 . Ouvrez Finder (onglet Recherche) et cliquez sur Applications dans le panneau de gauche.

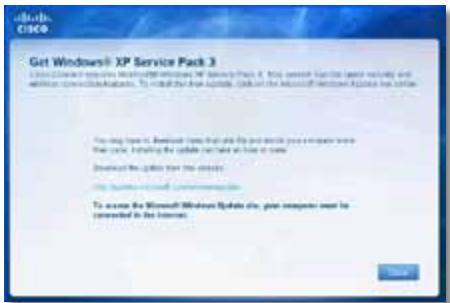

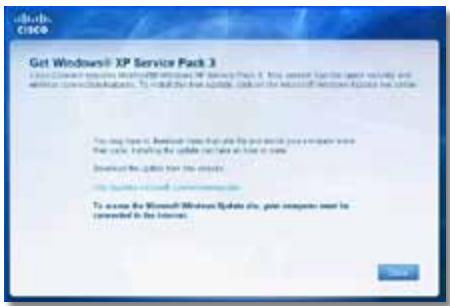

Pour installer le Service Pack 3 : 1 . Cliquez sur le lien dans la fenêtre d'erreur Cisco Connect ou rendezvous sur le site Internet Microsoft Update (update.microsoft.com/ windowsupdate). 2 . Suivez les instructions sur le site Internet ou contactez Microsoft si vous avez besoin d'une aide supplémentaire. Il se peut que l'aspect visuel de votre routeur diffère
Setup (Configuration) depuis le CD de votre routeur.

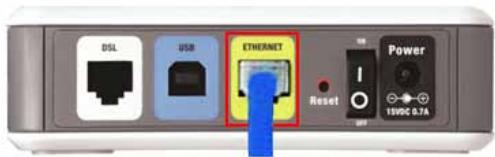

Alternativement, si votre service Internet est de type DSL, assurez-vous que la ligne téléphonique DSL est bien connectée au port DSL du modem. 4 . Si votre ordinateur était auparavant relié à votre modem par l'intermédiaire d'un câble USB, déconnectez le câble USB. 5 . Retournez sur la fenêtre Cisco Connect et cliquez sur Next (Suivant) pour réessayer. Si la fenêtre a disparu, exécutez de nouveau le programme Setup (Configuration) depuis le CD du routeur.
êtes actuellement connecté à un réseau sans fil, le problème peut venir de cette connexion que vous n'avez pas sélectionnée vous-même. Pour résoudre le problème sur les ordinateurs Windows : 1 . Sur votre bureau Windows, faites un clic droit sur l'icône Sans fil dans la barre d'état système de l'ordinateur.
Confirmer la clé de réseau puis cliquez sur Connecter.
La liste des réseaux sans fil disponibles s'affiche. Cisco Connect vous a automatiquement attribué un nom de réseau. Sur l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau Linksys série E, BronzeEagle dans cet exemple, est ici sélectionné.
(BronzeEagle dans cet exemple). 3 . Saisissez votre mot de passe de réseau (Clé de sécurité) dans le champ Mot de passe, puis cliquez sur OK.
1 . Exécutez Cisco Connect.
5 . Sur le périphérique sans fil, sélectionnez le réseau de votre routeur et saisissez le mot de passe (Clé de sécurité).
Le mot de passe est sensible à la casse. Lors de la saisie, assurezvous d'appliquer la casse adéquate. 8 . Lorsque votre périphérique sans fil est correctement connecté à votre réseau sans fil, saisissez un nom pour le périphérique dans Cisco Connect, puis cliquez sur Finish (Terminer).
Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc.
Antenne 1 : ≤ 4,41 dBi Humidité de stockage
Antenne 1 ≤ 2,7 dBi Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc.
Pris en charge WEP, WPA, WPA2 Cryptage jusqu'à 128 bits
(8,86” x 0,98” x 6,30”) © 2012 Cisco et/ou ses filiales. Tous droits réservés. 3425-01602
Wi-Fi protégé. Pour en savoir plus, consultez le site « Sécurité sans fil » à la page 8
3. Suivez les instructions à l'écran pour terminer l'installation de votre routeur.
Une fois votre routeur et Cisco Connect installés, vous pouvez vous servir de Cisco Connect pour gérer facilement plusieurs paramètres de votre routeur, par exemple pour :
Lorsque vous lancez le CD d'installation, Cisco Connect (le logiciel d'installation de votre routeur) s'installe automatiquement sur votre ordinateur. Vous pouvez ensuite vous servir de Cisco Connect pour gérer facilement votre routeur. Remarque : Si vous perdez votre CD d'installation, vous pouvez télécharger le logiciel à l'adresse www.linksys.com/support.
Une fois le routeur configuré à l'aide du logiciel d'installation (sur le CD), il est prêt à être utilisé. Si vous souhaitez modifier ses paramètres avancés ou si le logiciel ne se lance pas, utilisez l'utilitaire Web du routeur. Vous pouvez accéder à l'utilitaire avec un navigateur sur un ordinateur connecté au routeur. Pour en savoir plus sur l'utilisation de l'utilitaire, consultez « Comment ouvrir l’utilitaire Web » à la page 4.
Conseils Si vous configurez votre routeur sans utiliser Cisco Connect, le nom d’utilisateur et le mot de passe par défaut du routeur seront admin. Si vous utilisez Cisco Connect pour configurer votre routeur, vous pouvez vous servir du nom d'utilisateur et du mot de passe de votre routeur en lançant Cisco Connect, puis en cliquant sur Router settings (Paramètres du routeur).
Le routeur vous demande un nom d'utilisateur et un mot de passe.
Point-to-Point Protocol over Ethernet (PPPoE). Si oui, sélectionnez PPPoE.
DHCP ou une adresse IP dynamique, sélectionnez Obtain an IP Address Automatically (Obtenir une adresse IP automatiquement). Si vous devez utiliser une adresse IP statique pour vous connecter à Internet, sélectionnez Specify an IP Address (Spécifier une adresse IP) et configurez les options cidessous.
Les options Connexion sur demande et Maintenir la connexion vous permettent de choisir si le routeur se connecte à Internet ponctuellement (pratique si votre FAI facture la connexion au temps) ou s'il doit être connecté en permanence. Sélectionnez l'option appropriée.
32 caractères. Le SSID par défaut est Cisco, suivi des 5 derniers chiffres du numéro de série du routeur, qui se trouve sous le routeur. Si vous avez utilisé le logiciel de configuration pour l'installation, le nom par défaut du réseau a été modifié pour un autre facile à retenir. Remarque Si vous rétablissez les réglages d'origine du routeur (en enfonçant le bouton Reset ou en utilisant l'écran Administration > Factory Defaults (Paramètres par défaut)), le nom du réseau par défaut sera rétabli. Si vous rétablissez le nom du réseau par défaut, tous les périphériques de votre réseau sans fil doivent être reconnectés au nouveau nom du réseau. Channel Width (Largeur de canal) Pour optimiser un réseau intégrant des périphériques sans fil B, G et N (2,4 GHz), sélectionnez Auto (20 MHz ou 40 MHz). Pour une largeur de canal de 20 MHz, sélectionnez 20 MHz only (20 MHz seulement). Channel (Canal) Sélectionnez le canal dans la liste déroulante pour le réseau sans fil B, G et N (2,4 GHz). Si vous ne savez pas quel canal choisir, conservez la valeur par défaut, soit Auto. SSID Broadcast (Diffusion SSID) Lorsque les périphériques clients sans fil rechercheront des réseaux sans fil auxquels s'associer, ils détecteront le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez la valeur par défaut, soit Enabled (Activé). Si vous ne voulez pas diffuser le SSID du routeur, sélectionnez Disabled (Désactivé).
Equivalent Privacy, ou confidentialité sans fil équivalente à celle d'un réseau câblé.)
WPA : Haut niveau Haut niveau De base
Les options de bureau sont disponibles pour les réseaux utilisant le serveur RADIUS pour l'authentification. Les options de bureau sont plus puissantes que les options personnelles, parce que WPA2 ou WPA procure le cryptage et RADIUS procure l'authentification. Options de sécurité
Si vous sélectionnez le mode mixte WPA2/WPA comme mode de sécurité, chaque périphérique de votre réseau sans fil DOIT utiliser la même phrase de vérification.
63 caractères. La phrase par défaut est password. Si vous avez utilisé le logiciel d'installation, la phrase par défaut est une phrase de vérification unique que vous pouvez trouver en exécutant Cisco Connect, puis en cliquant sur Router settings (Paramètres du routeur).
WPA2 : Le plus élevé Mode mixte WPA2/WPA Entreprise WPA : Haut niveau WPA Entreprise Si vous sélectionnez le mode WPA2 Entreprise comme mode de sécurité, chaque périphérique du réseau sans fil DOIT utiliser le mode WPA2 Entreprise et la même clé partagée. Si vous sélectionnez le mode WPA Entreprise comme mode de sécurité, chaque périphérique du réseau sans fil DOIT utiliser le mode WPA Entreprise et la même clé partagée.
RADIUS Port (Port RADIUS) Entrez le numéro de port du serveur RADIUS. Le numéro par défaut est 1812. Shared Key (Clé partagée) Entrez la clé partagée par le routeur et le serveur.
Si vous choisissez de désactiver la sécurité sans fil, vous en serez informé la première fois que vous essaierez d'accéder à Internet. Vous aurez alors le choix d'activer la sécurité sans fil ou de confirmer que vous comprenez les risques, mais souhaitez continuer sans sécurité sans fil.
Pour démarrer Cisco Connect sur un ordinateur Windows : 1. Cliquez sur Start (Démarrer), All Programs (Tous les programmes), puis cliquez sur Cisco Connect.
Pour démarrer Cisco Connect sur un ordinateur Mac OS X : 1. Ouvrez Finder et cliquez sur Applications dans le panneau de gauche.

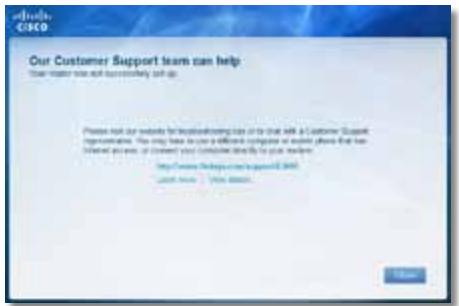

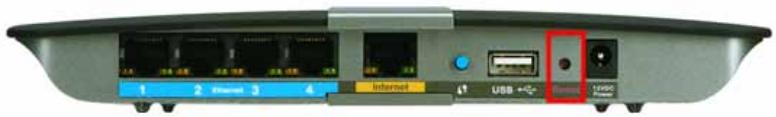

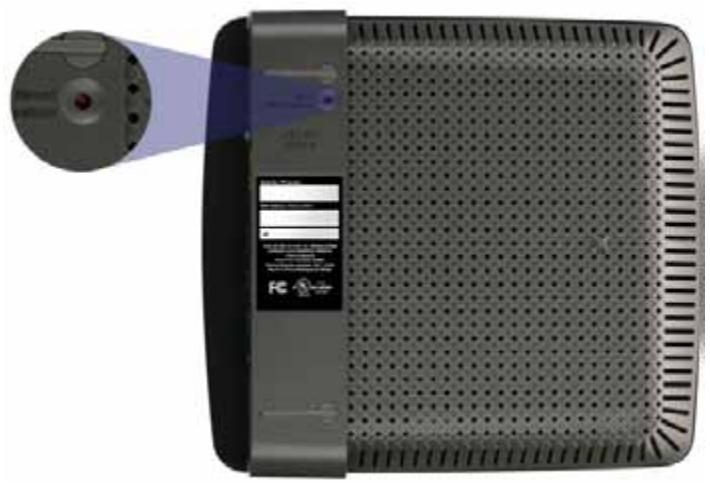

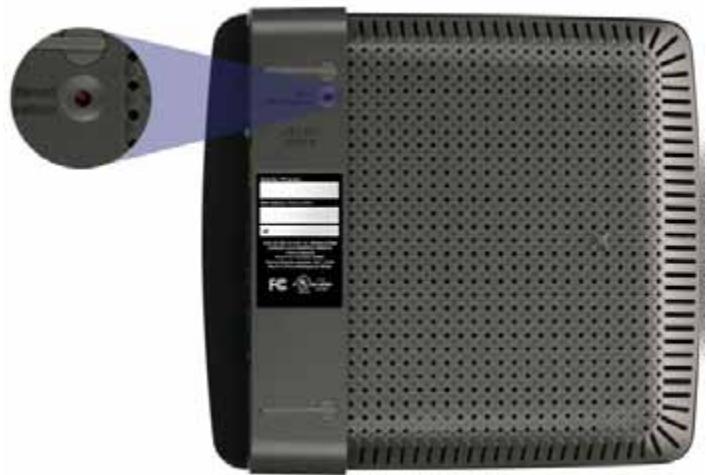

Si Cisco Connect n'a pas pu terminer l'installation, vous pouvez essayer les solutions suivantes : ••
CONSEIL Pour vous connecter temporairement à Internet et télécharger le Service Pack, vous pouvez utiliser le câble Ethernet inclus pour connecter votre ordinateur directement à votre modem. Pour installer le Service Pack 3 : 1. Cliquez sur le lien du message d'erreur Cisco Connect ou connectezvous au site Web de Microsoft Update (http://update.microsoft.com/ windowsupdate). 2. Suivez les instructions du site Web ou communiquez avec Microsoft si vous avez besoin d'aide. L'apparence de votre routeur peut varier

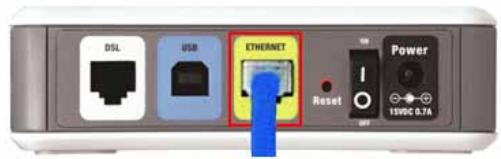

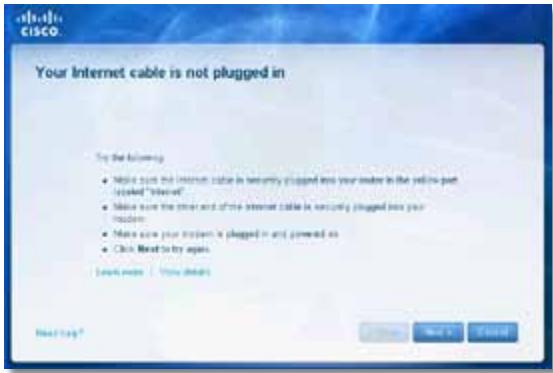

3. Si vous utilisez une connexion câblée à Internet, vérifiez que le port CÂBLE du modem est connecté au câble coaxial fourni par votre FAI. Ou, si vous utilisez une connexion DSL, assurez-vous que la ligne téléphonique DSL est connectée au port DSL du modem.

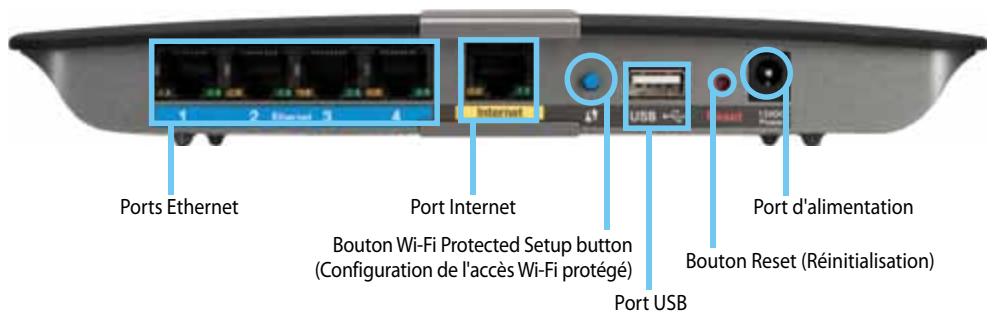

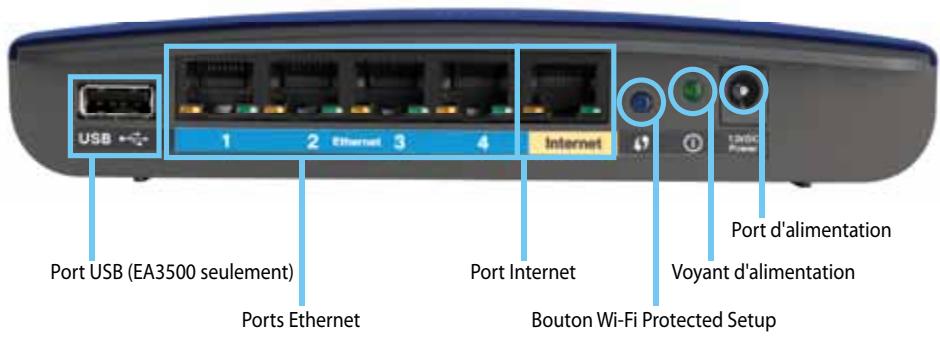

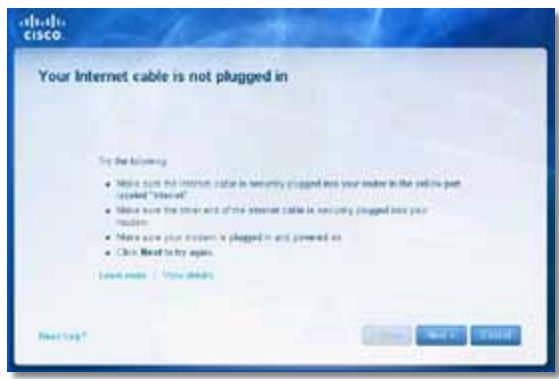

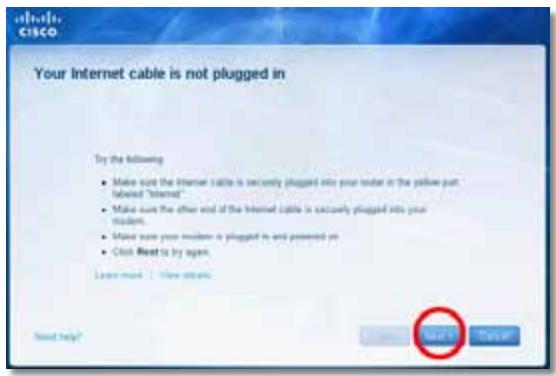

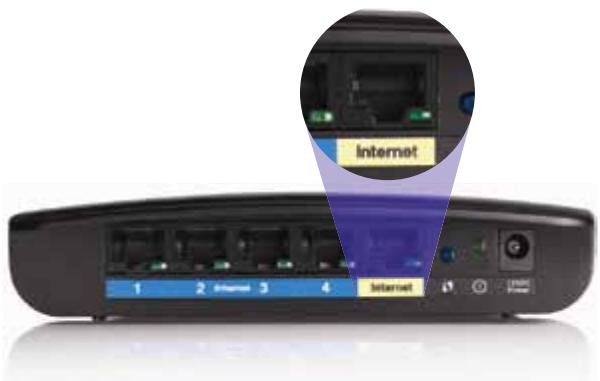

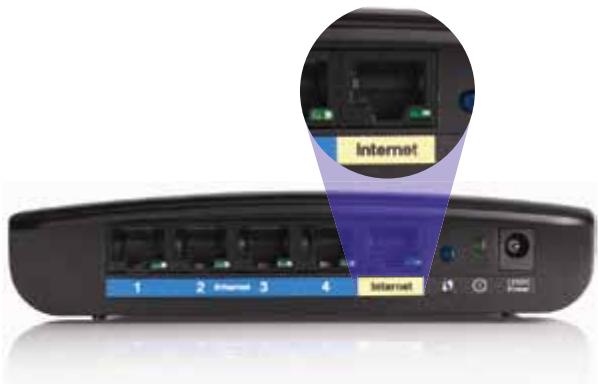

1. Assurez-vous que le câble Ethernet ou Internet (ou un câble comme celui fourni avec votre routeur) est correctement connecté au port jaune Internet à l’arrière du routeur et au port approprié de votre modem. Le port du modem est généralement marqué Ethernet, mais peut aussi s’appeler Internet ou WAN.

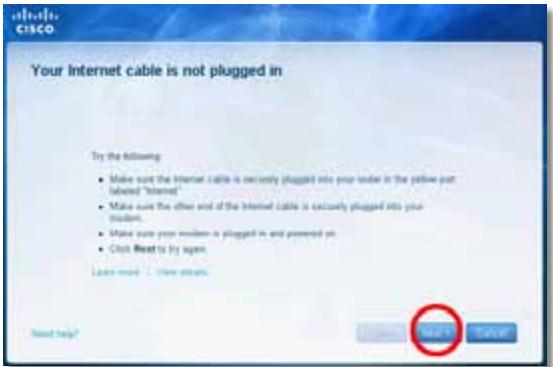

5. Revenez à la fenêtre Cisco et cliquez sur Next (Suivant) pour réessayer. Si la fenêtre est déjà fermée, relancez le programme Setup à partir du CD du routeur.

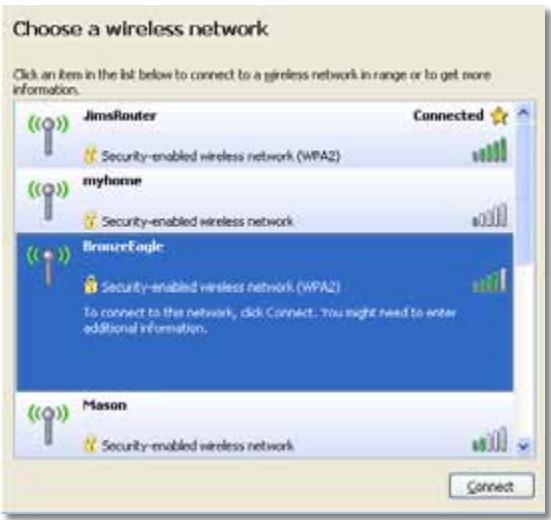

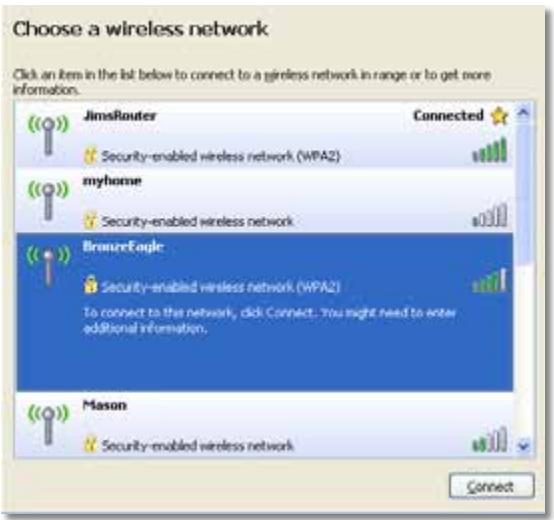

Si votre accès Internet est sans fil, il se peut que vous soyez accidentellement connecté à un autre réseau sans fil. Pour régler le problème sur les ordinateurs Windows : 1. Sur votre bureau Windows, cliquez avec le bouton droit sur l'icône sans fil dans la zone de notification.
3. Cliquez sur le nom de votre propre réseau, puis cliquez sur Connect (Se connecter). Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau du routeur Linksys de la série E, BronzeEagle dans cet exemple, est sélectionné.

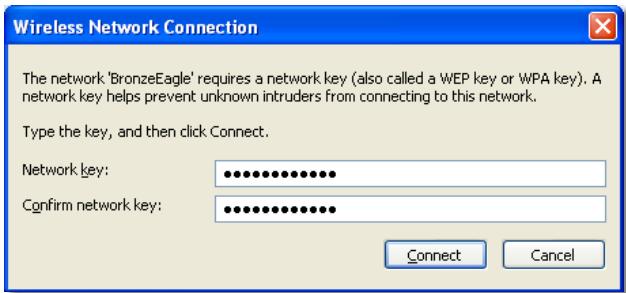

(Security key : clé de sécurité) dans les champs Network key (Clé réseau) et Confirm network key (Confirmez la clé réseau), puis cliquez sur Connect (Se connecter).
Une liste des réseaux sans fil apparaît. Cisco Connect attribue automatiquement un nom à votre réseau. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau du routeur Linksys de la série E, BronzeEagle dans cet exemple, est sélectionné.
(BronzeEagle dans l'exemple). 3. Saisissez le mot de passe de votre réseau sans fil (Security key : clé de sécurité) dans le champ Password (Mot de passe), puis cliquez sur OK.

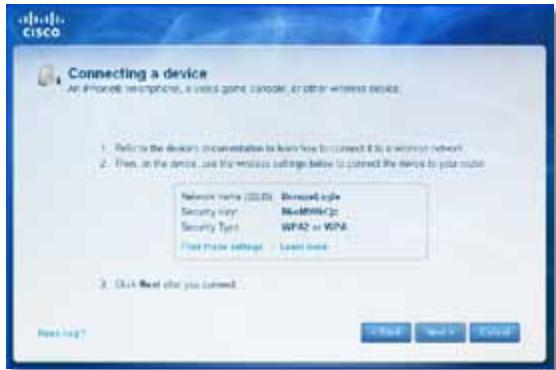

1. Exécutez Cisco Connect.

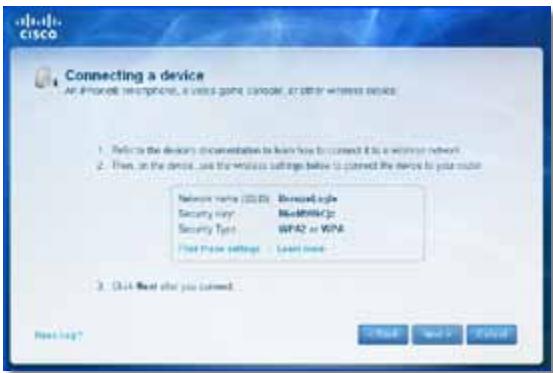

Dans cet exemple, en utilisant les renseignements sur le réseau fournis par Cisco Connect et affichés sur l'écran précédent, cliquez sur BronzeEagle.
5. Sur le périphérique sans fil du réseau, sélectionnez le nom du réseau de votre routeur et entrez le mot de passe (Security Key : clé de sécurité). 6. Dans Cisco Connect, cliquez sur Next (Suivant).
Assurez-vous de bien respecter la casse. 8. Lorsque votre périphérique est connecté à votre réseau sans fil, entrez un nom pour le périphérique dans Cisco Connect, puis cliquez sur Finish (Terminer).
Les spécifications peuvent changer sans préavis. Performance maximale avec les spécifications de la norme IEEE 802.11. Les performances réelles peuvent varier, en particulier la capacité du réseau sans fil, le débit des données, la portée et la couverture. Les performances dépendent de plusieurs facteurs, conditions et variables, comme la distance avec le point d'accès, le volume du trafic du réseau, les matériaux et la construction de l'immeuble, le système d'exploitation utilisé, les différents autres produits sans fil utilisés, les interférences et autres parasites.
Antenne 1 : ≤ 4,41 dBi Performance maximale avec les spécifications de la norme IEEE 802.11. Les performances réelles peuvent varier, en particulier la capacité du réseau sans fil, le débit des données, la portée et la couverture. Les performances dépendent de plusieurs facteurs, conditions et variables, comme la distance avec le point d'accès, le volume du trafic du réseau, les matériaux et la construction de l'immeuble, le système d'exploitation utilisé, les différents autres produits sans fil utilisés, les interférences et autres parasites.
Antenne 1 ≤ 4,46 dBi Les spécifications peuvent changer sans préavis. Performance maximale avec les spécifications de la norme IEEE 802.11. Les performances réelles peuvent varier, en particulier la capacité du réseau sans fil, le débit des données, la portée et la couverture. Les performances dépendent de plusieurs facteurs, conditions et variables, comme la distance avec le point d'accès, le volume du trafic du réseau, les matériaux et la construction de l'immeuble, le système d'exploitation utilisé, les différents autres produits sans fil utilisés, les interférences et autres parasites.
Vous trouverez une liste des marques de commerce de Cisco à l'adresse www.cisco.com/go/trademarks. Les autres marques mentionnées dans ce document ou ce site Web sont la propriété de leur détenteur respectif. © Cisco et/ou ses affiliés, 2012. Tous droits réservés. 3425-01602
