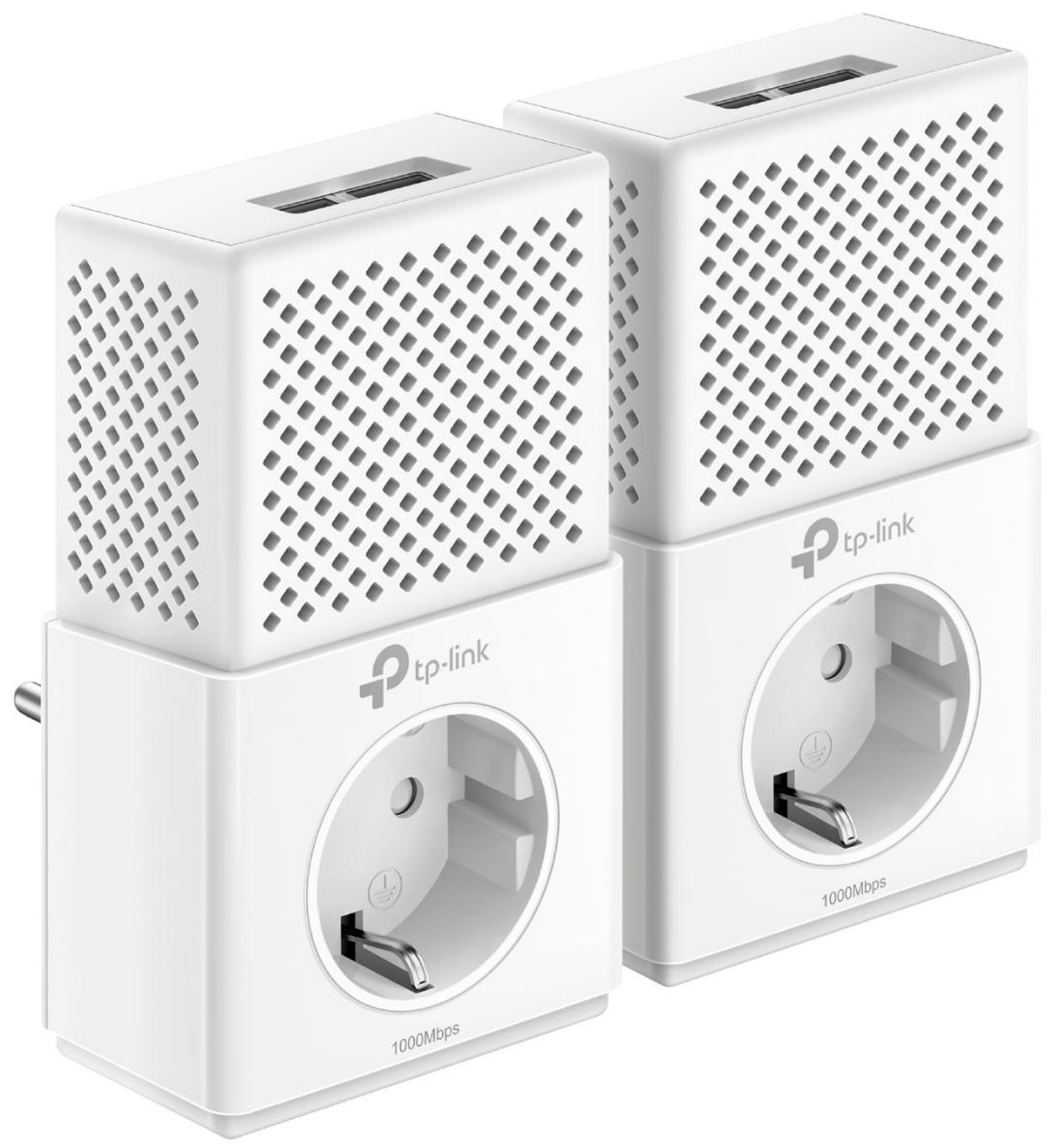

TL-PA7020P - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Powerline
Marque	TP-LINK
Modèle	TL-PA7020P
Normes et standards	HomePlug AV2, HomePlug AV, IEEE 1901, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Débit maximum	Jusqu'à 1000 Mbps
Ports Ethernet	2 ports Gigabit Ethernet
Portée	Jusqu'à 300 mètres sur le circuit électrique
Type de prise	Prise de courant intégrée avec filtre secteur
Bouton	Bouton Pair (appairage) pour cryptage AES 128 bits
Indicateurs LED	Alimentation, Powerline, Ethernet
Consommation électrique	Max 3,32 W, typique 3,02 W, veille 0,473 W
Mode d'économie d'énergie	Réduction de la consommation jusqu'à 85%
Sécurité	Cryptage AES 128 bits via bouton Pair
Logiciel de gestion	Utilitaire tpPLC (Windows, Mac, Linux)
Installation	Plug and Play, aucune configuration requise
Dimensions (L × P × H)	126 × 71 × 42 mm
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Contenu du pack	1 adaptateur Powerline, câble Ethernet 2 m, guide d'installation rapide
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - TL-PA7020P TP-LINK

Comment installer mon adaptateur Powerline TP-LINK TL-PA7020P ?

Branchez les deux adaptateurs dans des prises murales, puis connectez l'un à votre routeur via un câble Ethernet et l'autre à votre appareil. Appuyez sur le bouton Pair de chaque adaptateur pour les appairer. Aucune configuration logicielle n'est nécessaire.

Quel débit puis-je attendre de cet adaptateur Powerline ?

Le TL-PA7020P offre un débit théorique jusqu'à 1000 Mbps sur le réseau électrique. Le débit réel dépend de la qualité et de la distance du câblage électrique de votre domicile.

Puis-je connecter plusieurs appareils à un seul adaptateur ?

Oui, le TL-PA7020P dispose de 2 ports Gigabit Ethernet pour connecter directement deux appareils comme une TV, une console de jeux ou un PC.

Comment sécuriser mon réseau Powerline ?

Utilisez le bouton Pair sur chaque adaptateur pour activer le cryptage AES 128 bits. Appuyez sur le bouton Pair d'un adaptateur dans les 2 minutes, puis sur l'autre pour créer une liaison sécurisée.

L'adaptateur fonctionne-t-il avec tous les types de prises électriques ?

Cet adaptateur est conçu pour les prises de type européen (EU). Il dispose d'une prise intégrée pour brancher d'autres appareils sans perdre l'accès à la prise murale.

Quelle est la portée maximale de cet adaptateur Powerline ?

La portée peut atteindre 300 mètres sur le circuit électrique de votre maison. Les performances peuvent varier selon l'installation électrique.

Puis-je utiliser cet adaptateur avec d'autres marques Powerline ?

Le TL-PA7020P est compatible avec les appareils Powerline utilisant les normes HomePlug AV et AV2. Pour de meilleures performances, utilisez des adaptateurs de la même marque.

Comment économiser de l'énergie avec cet adaptateur ?

L'adaptateur passe automatiquement en mode veille lorsque les appareils connectés sont éteints, réduisant la consommation jusqu'à 85% (moins de 0,5 W en veille).

Que faire si le voyant Powerline ne s'allume pas ?

Vérifiez que les adaptateurs sont branchés directement sur une prise murale (pas de multiprise). Appuyez sur le bouton Pair de chaque adaptateur pour les resynchroniser. Si le problème persiste, contactez le support TP-LINK.

Puis-je utiliser le logiciel tpPLC sur macOS ou Linux ?

Oui, l'utilitaire tpPLC est compatible avec Windows, macOS et Linux. Il permet de gérer votre réseau Powerline, de vérifier la qualité de la liaison et de mettre à jour le firmware.

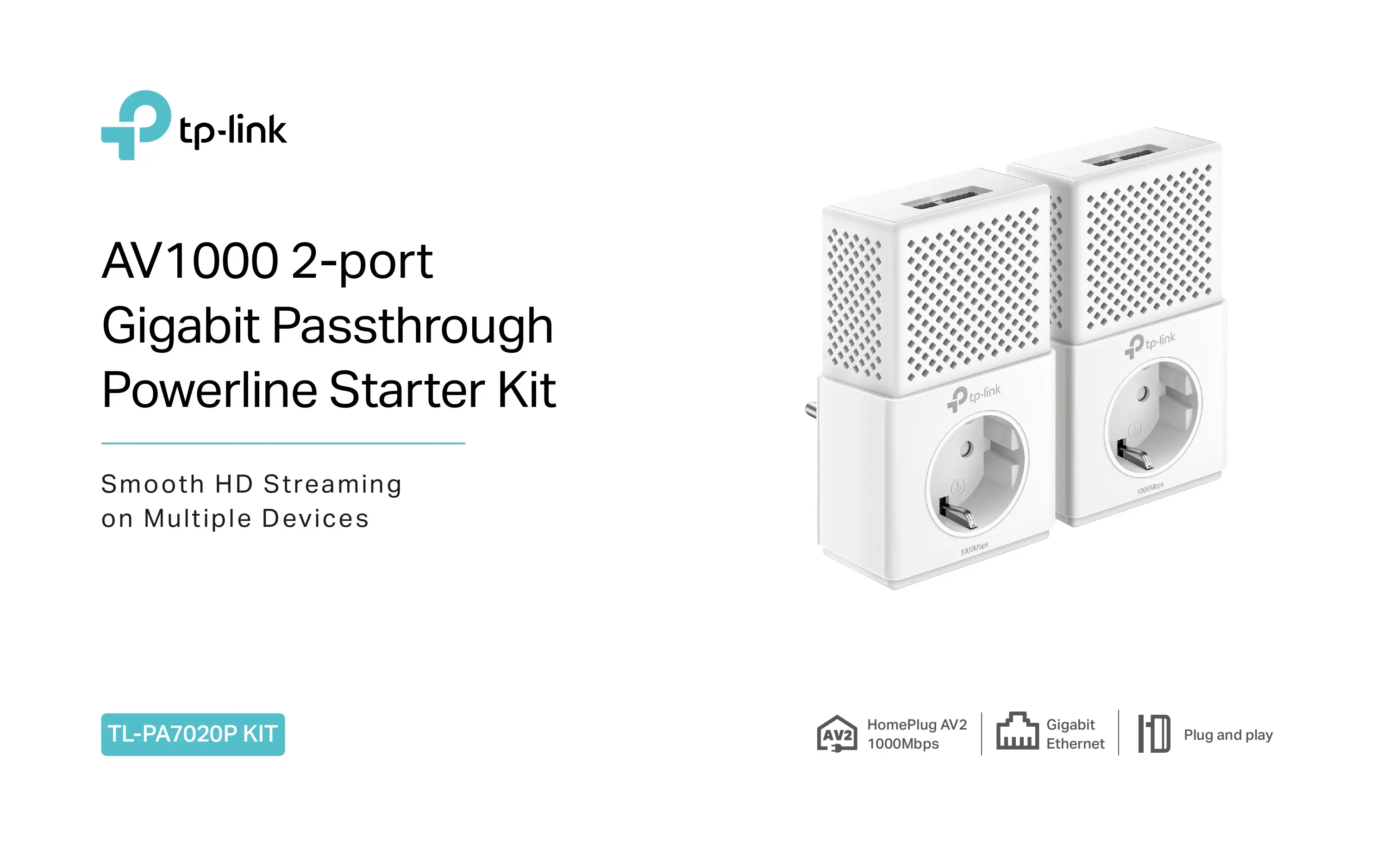

MODE D'EMPLOI TL-PA7020P TP-LINK

AV1000 2 ports

Gigabit Passthrough

Kit de démarrage CPL

Streaming HD fluide

sur plusieurs appareils

Points forts

Conforme à la norme HomePlug AV2

La norme HomePlug AV2 permet des débits de transfert de données élevés allant jusqu'à 1000 Mbit/s pour prendre en charge toutes vos activités en ligne.

Ethernet Gigabit pour des connexions rapides

Deux ports Ethernet Gigabit offrent des connexions filaires fiables et à haut débit pour les consoles de jeux, les téléviseurs intelligents, les décodeurs et plus encore.

HomePlug AV

600 Mbit/s

HomePlug AV2

1000 Mbit/s

Haute vitesse

Connexion filaire

Points forts

Branchez et jouez !

Les adaptateurs et prolongateurs CPL doivent être déployés par paires ou plus.

Internet depuis n'importe quelle prise

Le kit de démarrage CPL AV1000 avec 2 ports Gigabit et prise traversante apporte Internet à toute zone disposant d'une prise électrique, en utilisant le câblage électrique de votre maison.

Caractéristiques

Vitesse

• Vitesse CPL ultra-rapide - conforme à la norme HomePlug AV2, débit de transfert de données allant jusqu'à 1000 Mbit/s, idéal pour le streaming Ultra HD et les jeux en ligne
• Ports Gigabit multiples - 2 ports Ethernet Gigabit permettent à vos téléviseurs, consoles de jeux ou PC de se connecter à Internet à des vitesses élevées

Portée

• Portée de 300 mètres - jusqu'à 300 mètres sur le circuit électrique domestique.

Fiabilité

• Filtre secteur - le filtre secteur intégré à la prise réduit les interférences de bruit électrique et améliore les performances de communication CPL

Facilité d'utilisation

• Plug and play - Aucune configuration requise.
• Aucun nouveau câblage - Utilisez le câblage électrique existant pour étendre votre réseau domestique.
• Conservez votre prise - Une prise intégrée permet d'alimenter des appareils ordinaires comme d'habitude, et un filtre anti-parasites intégré empêche ces appareils d'interrompre le signal CPL.
• TP-Link tpPLC - Permet de gérer facilement votre réseau à l'aide de l'utilitaire tpPLC.

Sécurité

• Bouton Pair - Cryptage AES 128 bits facilement activé en appuyant sur le bouton "Pair".

Économie d'énergie

• Mode d'économie d'énergie - Le mode d'économie d'énergie permet de réduire la consommation d'énergie jusqu'à 85 %.

Spécifications

Matériel

Type de prise : UE - Normes et protocoles : HomePlug AV2, HomePlug AV, IEEE 1901, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab Consommation électrique : Maximum : 3,32 W (230 V/50 Hz) Typique : 3,02 W (230 V/50 Hz) Veille : 0,473 W (230 V/50 Hz) - Portée : 300 mètres sur circuit électrique - Interface : 2 ports Ethernet Gigabit, prise de courant - Bouton : Bouton Pair - Indicateur LED : Alimentation, CPL, Ethernet Dimensions (L × P × H) : 5,0 × 2,8 × 1,7 po (126 × 71 × 42 mm)

Pour plus d'informations, veuillez visiter

http://www.tp-link.com/fr/products/details/cat-18_TL-PA7020P-KIT.html

ou scannez le code QR à gauche

Logiciel

Technologie de modulation : OFDM (PLC) - Chiffrement : Sécurité Powerline : AES 128 bits

Autres

• Certification : CE, RoHS Contenu de l'emballage :

Adaptateur Ethernet CPL

Câble Ethernet de 2 mètres (RJ45)

Guide d'installation rapide

• Configuration requise :

Windows 2000/XP/2003/Vista, Windows 7/8/8.1/10, Mac, Linux

• Environnement :

Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)

Température de stockage : -40 °C à 70 °C (-40 °F à 158 °F)

Humidité de fonctionnement : 10 % à 90 % sans condensation

Humidité de stockage : 5 % à 90 % sans condensation
