DWAMV - Pressostat électronique HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pressostat électronique / Manocontacteur
Marque	HONEYWELL
Modèle	DWAMV
Catégorie	Limiteur de pression maximale
Tension de coupure max.	250 V CC
Courant de coupure max.	8 (5) A
Température ambiante	-20 à 70 °C
Température max. de l'agent	70 °C
Indice de protection	IP 54
Matériau du boîtier	Aluminium coulé sous pression
Raccord pression	G 1/2 extérieur (raccord manomètre)
Position de montage	Verticale ou horizontale
Fonctions principales	Surveillance de pression maximale, commutation réglable, limiteur avec verrouillage mécanique (optionnel)
Sécurité	Ne pas ouvrir l'appareil, ne pas dérégler les vis laquées, respecter les limites électriques et hydrauliques
Entretien	Protéger du rayonnement solaire et de la pluie ; éviter la condensation
Réglage	Deux broches concentriques : grande pour point de commutation, petite vis intérieure pour différence
Différence de commutation	Réglable (modèle DWAMV)
Type de contact	Microrupteur (bistable pour limiteur SDBAM)
Certifications	TÜV, selon TRD 604, DIN 4751, directive 97/23/CE
Précautions	Risque de brûlure si température élevée ; utiliser des circuits RC pour charges inductives
Remarque importante	Appareil de précision réglé en usine, ne pas modifier les vis laquées

FOIRE AUX QUESTIONS - DWAMV HONEYWELL

Comment régler la pression de commutation sur le DWAMV ?

Utilisez la grande broche extérieure pour régler le point de commutation supérieur (augmentation de pression). La petite vis intérieure permet de régler la différence de commutation (hystérésis) et donc le point de commutation inférieur. Avant tout réglage, desserrez la vis sans tête au-dessus de l'échelle d'environ 2 tours, puis resserrez-la après réglage. Utilisez un manomètre pour un réglage précis.

Quelle est la différence entre DWAM et DWAMV ?

Le modèle DWAMV possède une différence de commutation réglable (hystérésis variable), tandis que le DWAM a une différence fixe. Les deux sont des pressostats pour surveillance de pression maximale.

Comment déverrouiller un limiteur de pression SDBAM ?

Appuyez sur la touche de déverrouillage marquée d'un point rouge située sur le côté de l'échelle de l'appareil de coupure (par exemple avec un tournevis). Le déverrouillage n'est possible que si la pression a diminué d'une certaine valeur en dessous du point de consigne (ex: 0,12 bar pour SDBAM 625).

Quel est le raccord de pression du DWAMV ?

Le raccord est un filet extérieur G 1/2 A (raccord pour manomètre selon DIN 16288) avec un filet intérieur G 1/4 selon ISO 228 partie 1. Il se monte directement sur la conduite ou sur une surface plane avec deux vis de 4 mm.

Quelle est la protection IP du pressostat ?

L'indice de protection est IP 54 selon DIN IEC 529, ce qui signifie qu'il est protégé contre les poussières et les projections d'eau.

Puis-je utiliser l'appareil avec des gaz ou liquides agressifs ?

Non, l'utilisation d'acides, agents agressifs (acides liquides, chlorure de cuivre, eau régale, eau oxygénée) et de gaz instables (cyanure d'hydrogène, acétylène dissous, oxyde d'azote) est interdite. Effectuez toujours un test de résistance des agents avant utilisation.

Comment installer correctement le pressostat DWAMV ?

Le montage doit être effectué par un technicien qualifié (électrique/hydraulique/mécanique). Installez l'appareil sur un matériau de valeur électrochimique équivalente pour éviter la corrosion de contact. Serrez uniquement sur le raccord à six pans, jamais sur le boîtier ou la fiche. Coupez la tension avant tout câblage.

Que faire si la charge est inductive ?

Les charges inductives peuvent provoquer la combustion ou la fonte des contacts. Il est impératif de prendre des mesures comme l'ajout de circuits RC appropriés pour protéger les contacts.

Quelle est la température maximale admissible pour l'agent ?

La température maximale de l'agent est de 70 °C. Si l'agent est plus chaud, des mesures (ex: tuyau à poche d'eau) doivent empêcher le dépassement de cette limite dans l'appareil de coupure. La température ambiante doit rester entre -20 et +70 °C.

Puis-je ouvrir l'appareil pour le réparer ou le régler ?

Non, le pressostat est un appareil de précision réglé en usine. Il est interdit d'ouvrir le boîtier ou de dérégler les vis d'ajustage laquées, sinon les points de commutation changent et l'appareil doit être réajusté. En cas de problème, contactez le fabricant.

MODE D'EMPLOI DWAMV HONEYWELL

Pressostats Limiteurs de pression

Types de base Fonctions supplémentaires DWAM.....213 DWAMV.....513 SDBAM...

Dampf

HeiBwasser

Base de contrôle (DWR)

Pression 100/1, éd. 4.83

TUV. DW 04-132 pour DWAM...

TUV. DW 04-133 pour DWAMV...

TUV. SDB 04-134 pour SDBAM...

Fonction

Pressostats

Limiteurs de pression (avec verrouillage interne ou externe)

Sens d'action

Pour la surveillance de la pression maximale

Installations selon TRD 604 et installations selon DIN 4751, partie 2.

Détecteur

"Construction particulière" (détecteur de sécurité)

Base de contrôle directive 97/23/CE

VdTÜV révision 100/1 et DIN 3398, partie 4

01 202 931-B-02-0005-01 pour DWAM...

01 202 931-B-02-0006-01 pour DWAMV...

01 202 931-B-02-0007-01 pour SDBAM...

Remarque importante :

Les manocontacteurs sont des appareils de précision qui ont été réglés et ajustés à l'usine.

C'est pourquoi il est interdit d'ouvrir l'appareil et de dérégler les vis d'ajustage laquées.

Sinon, les points de commutation changeraient et il faudrait réajuster l'appareil.

TÜV

Installation et mise en service

1. Les manocontacteurs doivent exclusivement être montés par des techniciens ayant reçu une formation dans le domaine concerné (électrique/hydraulique/mécanique), conformément aux instructions de montage et aux réglementations locales en vigueur.
2. Installez les appareils (via un raccordement mécanique sous pression) sur des matériaux d'une valeur électrochimique équivalente, sous peine de destruction du métal non précieux par corrosion de contact, entraînant une perte de stabilité et d'étanchéité.
3. Précautions à prendre en cas de manipulation. Risque de brûlure. En fonction du type d'agent utilisé, la température de l'appareil peut atteindre 70°C. En cas d'utilisation d'agents pouvant atteindre -20°C, il existe un risque de brûlure par le gel.

Consignes de sécurité

1. Les apparèils des séries DWAN, DWAMV et SDBAM sont destinés à être utilisés comme manostats et limiteurs de vapeur et d'eau chaude ainsi que pour des applications de procédé nécessitant une fonctionnalité d'auto-controle en raison des mesures de sécurité requises.
2. L'appareil doit être utilisé dans le respect des limites électriques, hydrauliques et thermiques énoncées dans la fiche technique.
3. Les charges inductives peuvent occasionner la combustion ou la fonte des contacts. Il convient de prendre les mesures qui s'imposent au niveau des composants pour éviter ce problème, par exemple en utilisant des circuits RC appropriés.
4. En cas d'utilisation d'un conditionnement ZF 1979 (exempt de traces d'huile et de graisse), veillez à ne pas salir les surfaces en contact avec l'agent, depuis l'ouverture de l'emballage jusqu'à la fin du montage. En règle générale, le fabricant se dégage de toute responsabilité en cas de trace d'huile ou de graisse.
5. Les pièces de capteur en acier affiné en contact avec les agents peuvent être utilisées en association avec différents types d'agents. Toutefois, vous devez impérativement procéder au test de résistance aux agents avant d'effectuer votre choix.
6. L'utilisation d'acides et autres agents agressifs, tels que les acides liquides, le chlorure de cuivre, l'eau régale et l'eau oxygénée, est interdite.
7. L'utilisation de l'appareil dans des installations employant des gaz et des fluides instables, tels que le cyanure d'hydrogène, l'acétylène dissous ou l'oxyde d'azote, est interdite.
8. Conservez les appareils à l'abri du rayonnement solaire et de la pluie.
9. Les manocontacteurs sont des appareils de précision qui ont été régl appareil et de dérégler les vis d'ajustage laquées.
10. É age mécanique ou à l'application d'autres procédures de réduction des oscillations.
11. Les agents particulièrement sales peuvent créer un dépôt sur le capteur et entraîner des dysfonctionnements ou des pannes. Si vous souhaitez utiliser les appareils dans un environnement de ce type, raccordez au préalable approprié.
12. Un manocontacteur et constituent une unité fonctionnelle et ne doivent par conséquent jamais être dissociés sur le terrain.
13. Avant de démonter l'appareil (c'est-à-dire déconnecter le manocontacteur de l'installation), vous devez le mettre hors tension et purger l'installation. Respectez les consignes de prévention des accidents.
14. N'utilisez jamais l'interrupteur de pression pour vous aider à monter sur l'installation.
15. Honeywell GmbH se dégage de toute responsabilité en cas de non-respect de ces consignes.

PLT - Installations de sécurité

1. Si l'appareil est installé sur une installation de sécurité PLT selon la norme IEC 61511, respectez les données techniques correspondantes figurant dans le certificat SIL.

Équipement de base des pressostats et limiteurs de pression

Le chapitre 1 décrit l'équipement de base et le montage des pressostats (sans aucune fonction supplémentaire). Les variantes et les fonctions supplémentaires sont traitées dans les autres chapitres.

Puissance de coupure

8 (5) A, 250 V CC

Position de montage

Verticale ou horizontale

Température ambiante max.

-20 à 70°C

Température max. de l'agent

70°C. Les agents peuvent avoir des températures plus élevées à condition que des mesures appropriées (par ex. tuyau à poche d'eau) empêchent un dépassement des valeurs limites ci-dessus dans l'appareil de coupure. À une température ambiante inférieure à 0°C, il faut veiller à ce que de l'eau de condensation ne se forme pas dans le détecteur et l'appareil de coupure.

Différence de commutation

Voir la fiche technique pour les valeurs.

Prise de pression

Filet extérieur G 1/2 A (raccord pour manomètre) selon DIN 16288 et filet intérieur G 1/4 selon ISO 228, partie 1.

Appareil de coupure

Boîtier robuste en aluminium coulé sous pression résistant à l'eau de mer, avec prise embrochable (200) ou connexion à bornes (300).

Protection

IP 54 selon DIN IEC 529

Matériaux

Voir fiche technique.

Tous les intermédiaires de pression des séries DWAN, DWAMV et SDBAM sont réglés par le fabricant pour faire face aux hausses de pression. Conformément aux dispositions, ils ne peuvent être utilisés que comme manostats ou limiteurs de pression maximale. Pour la commutation en cas de hausse de pression, cela signifie que :

(Intervalles de plage inférieurs)

La valeur de commutation paramétrable la plus BASSE est supérieure à la valeur d'échelle minimale à hauteur de la différence de commutation. Les séries DWAM ou DWAMV se réenclenchent ensuite en cas de retour de la pression au niveau de la valeur d'échelle minimale. Sur la série SDBAM, le déverrouillage ne peut s'effectuer que lorsque la pression est redescendue à hauteur de la valeur d'échelle minimale.

Intervalles de plage supérieurs

La pression de commutation paramétrable la plus haute correspond à la valeur d'échelle maximale. Les séries DWAM et DWAMV se réenclenchent lorsque la pression redescend à hauteur de la valeur définie en tant que différence de commutation. Sur la série SDBAM, le déverrouillage ne peut s'effectuer que lorsque la pression est descendue à hauteur de la différence de commutation.

Fondamentalement, le principe suivant s'applique :

Toutes les valeurs de commutation et de réenclenchement doivent se situer dans les plages de réglage indiquées dans les fiches techniques.

Plan de connexion

Quand la pression augmente :

3-1 s'ouvre, 3-2 se ferme.

Quand la pression diminue :

Le contact 3-2 s'ouvre, le contact 3-1 se ferme.

Câblage

Le câblage est réalisé sur la fiche coudée. Le câble peut sortir en 4 endroits décalés les uns par rapport aux autres.

1. Extraire la vis.
2. Introduire le tournevis dans la fente et appuyer vers le bas.

Sur le boîtier à connexion à bornes (300), la plaque à bornes est accessible après retrait du couvercle.

Attention ! Couper la tension.

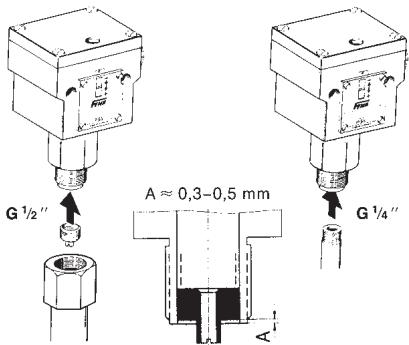

1.3 Prise de pression

Montage : directement sur la conduite (raccord pour manomètre G 1/2) ou avec 2 vis (4 mm) sur une surface plane. Serrer uniquement sur le raccord à six pans de l'organe de pression, ne jamais utiliser le boîtier ou la fiche comme levier.

Filet extérieur G 1/2

(raccord pour manomètre)

En cas d'utilisation de

joints plats, serrer la vis de

centrage (profondeur A

env. 0,3-0,5 mm).

Filet intérieur G 1/4".

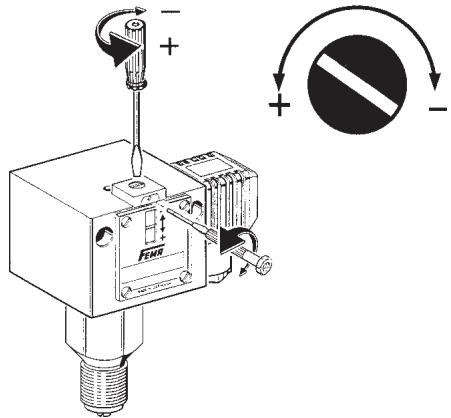

1.4 Réglage de la pression de commutation

L se règle sur la broche de réglage. Avant de la modifier, desserrer d'environ 2 tours la vis sans tête située au-dessus de l'échelle et la resserrer après le réglage.

La valeur indiquée sur l'échelle correspond au point de commutation supérieur (en cas d'augmentation de la pression). Le point de commutation inférieur (en cas de diminution de la pression) est plus bas de la valeur de la différence de commutation. L'échelle n'indique que des valeurs approximatives ; un manomètre est nécessaire pour effectuer des réglages précis.

Sur le boîtier à connexion à bornes, la vis de réglage est accessible après retrait du couvercle.

1.5 Verrouillage électrique externe dans l'armoire de distribution (circuits suggérés)

Un pressostat peut aussi être utilisé comme limiteur si un verrouillage électrique est monté en aval.

Pour la limitation de pression dans des chaudières à vapeur et à eau chaude, le verrouillage externe n'est autorisé que si le pressostat répond à la « construction particulière ».

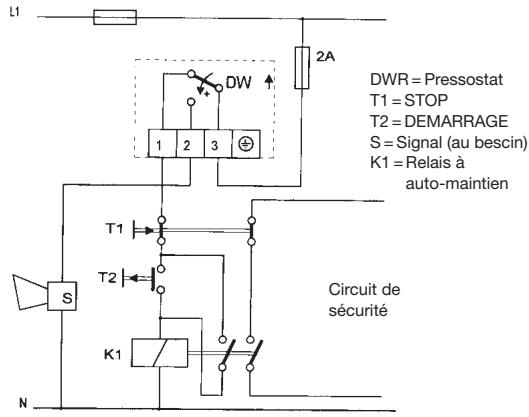

1.5.1 Limitation de la pression maximale avec verrouillage externe

En cas d'utilisation du circuit de verrouillage représenté ci-dessus, les exigences selon DIN 57 116/VDE 0116 sont satisfaites si les matériels électriques tels que disjoncteurs ou relais du circuit de verrouillage externe sont conformes aux normes VDE 0660 et VDE 0435.

2. Pressostats à différence de commutation réglable DWAMV...

2.1 Caractéristiques techniques Comme 1.1. 2.2 Raccordement électrique Comme 1.2. 2.3 Prise de pression Comme 1.3.

2.4 Réglage

Deux broches permettent de régler respectivement la pression de commutation et la différence de commutation. Ces deux broches sont concentriques. La broche extérieure, de plus grand diamètre, influe sur le point de commutation supérieur ; la différence de commutation et, par là, le point de commutation inférieur, sont modifiés avec la petite vis sans tête située à l'intérieur.

Le sens d'action est indiqué par la direction de la flèche.

Ordre des opérations de réglage

a) Régler (en cas d'augmentation de la pression) sur la grande broche d'après l'échelle ou le manomètre. b) Avec la petite vis intérieure, régler la différence de commutation (xd) et, par là, le point de commutation inférieur (en cas de diminution de la pression).

Lorsque la varie, ne change pas, tandis que le point de commutation inférieur est déplacé de cette même différence.

SP = point de commutation, RSP = point de réenclenchement, xd = (hystérésis).

3. Limiteurs de pression maximale à verrouillage mécanique de l'état de commutation (SDBAM...)

Un microrupteur « bistable » est monté dans les limiteurs à la place du microrupteur à initialisation automatique.

Lorsque la pression atteint la valeur réglée sur l'échelle, le microrupteur commute et reste dans cette position. On peut supprimer le blocage en appuyant sur la touche de déverrouillage (repérée par un point rouge sur le côté de l'échelle de l'appareil de coupure). Le déverrouillage ne peut avoir lieu que si la pression a diminué d'une certaine valeur.

3.2 Raccordement électrique

Commutation et verrouillage en cas d'augmentation de la pression. Connecter le circuit de commande aux bornes 1 et 3.

3.3 Déverrouillage des limiteurs de pression à maximum SDBAM

Enfoncer la touche marquée en rouge qui se trouve du côté de l'échelle de l'appareil de coupure (par ex. avec un tournevis ou un stylo à bille). Le déverrouillage est actif seulement lorsque la pression sur le palpeur a été diminuée des valeurs suivantes en dessous de la pression de consigne réglée.

Pour SDBAM 625 : env. 0,12 bar. Pour SDBAM 16 : env. 0,15 bar. Pour SDBAM 32 : env. 0,4 bar.

Pour SDBAM 6 : 2,5 env. 0,15 bar. Pour SDBAM 16 : 6 env. 0,4 bar. Pour SDBAM 32 : env. 0,6 bar.

env. 0,6 bar, env. 0,8 bar, env. 3,0 bars

SDBAM...

Prière d'observer :

Pour les limiteurs de la pression maximale, la valeur de l'échelle correspond au point de commutation supérieur.

4. Pressostats à contacts ou DWAM...-213,...-513

Des contacts or sont utilisés exclusivement dans le domaine de la basse pression, pour restreindre les pertes de tension au passage sur les contacts.

Puissance de coupure 24 V CC max.

Des tensions et intensités plus élevées endommagent la couche d'or sur les contacts. Toutes les données correspondent à l'équipement de base.
