PST - Pressostat électronique HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Transmetteur de pression électronique
Boîtier et arrière	Polytéréphtalate de butanediol
Température ambiante	-20...+60 °C
Température de stockage	-35...+80 °C
Température moyenne	-20...+100 °C
Humidité	0...95% r.h., non condensat
Justesse totale	0,5% de FSO
Dérive température moyenne	0,3% / 10 K (versions 250/400/600 mbar : 0,5% / 10 K)
Masse totale	380 g
Parties en contact avec le médium	Acier inoxydable (valeur générale)
Système de connexion	Filetage externe G1/2" ou G3/4"
Raccordements électriques	Deux prises M12, 3 ou 5 pôles
Classe de protection	IP65 selon EN 60529
Classe climat	C selon DIN IEC 60054
Alimentation	14...36 Vdc, max. 100 mA
Sorties de commutation	Configurable en tension positive / 0 V N.O./N.F. ou interrupteurs push-pull
Charge maximale	250 mA / 14...36 Vdc
Temps de réaction	30 ms

FOIRE AUX QUESTIONS - PST HONEYWELL

Comment installer le HONEYWELL PST ?

Pour installer le HONEYWELL PST, suivez les instructions du manuel d'utilisation. Assurez-vous de le placer dans un endroit bien ventilé et éloigné des sources de chaleur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant 10 secondes.

Comment régler la température sur le HONEYWELL PST ?

Utilisez les boutons de contrôle situés sur le panneau avant de l'appareil pour augmenter ou diminuer la température souhaitée.

Pourquoi l'appareil fait-il du bruit ?

Un léger bruit est normal lors du fonctionnement de l'appareil. Cependant, si le bruit est fort ou anormal, vérifiez si l'appareil est sur une surface stable ou si des objets ne bloquent pas les ventilateurs.

Comment nettoyer le HONEYWELL PST ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et ne nettoyez pas avec des produits abrasifs.

Que faire si l'appareil ne refroidit pas correctement ?

Assurez-vous que le filtre à air est propre et qu'il n'y a pas d'obstructions autour de l'appareil. Si le problème persiste, contactez le service client de HONEYWELL.

Est-ce que le HONEYWELL PST est économe en énergie ?

Oui, le HONEYWELL PST est conçu pour être économe en énergie. Consultez l'étiquette énergétique pour plus d'informations sur sa consommation.

Où puis-je trouver des pièces de rechange pour le HONEYWELL PST ?

Les pièces de rechange peuvent être commandées directement auprès de HONEYWELL ou chez des détaillants autorisés. Consultez le site web de HONEYWELL pour plus d'options.

MODE D'EMPLOI PST HONEYWELL

Les pressostats électroniques et les transmetteurs PST et PST...-R Honeywell FEMA sont des appareils conçus pour mesurer la pression et ils sont contrôlés par microprocesseur. Ils peuvent être utilisés dans une large gamme d'applications comme le réglage de précision, le monitoring des pressions de travail mais aussi pour le monitoring et le contrôle de pompes et de compresseurs.

Tous les modèles disposent d'un écran LCD, de deux voyants (DEL) indiquant l'état de commutation et d'alarme et d'un bouton poussoir rotatif (BPR) pour paramétrer et configurer les appareils selon les exigences de l'utilisateur.

Toutes les versions ont deux sorties de commutation (OUT1 et OUT2) pouvant être configurées comme commutateurs de tension positive / 0 V normalement ouvert (N. O.) / normalement fermé (N. F.) ou bien comme interrupteurs «push-pull/pousser-tirer» / «push-pull / pousser-tirer» inversé. Ces appareils peuvent avoir aussi une sortie analogue configurable. En plus, les versions PST...-R sont munies d'un relais inverseur libre de potentiel.

Les appareils sont boulonnés directement sur le circuit / réceptacle sous pression à monitorer. Selon le modèle installé, la connexion s'effectue avec:

• un système de connexion G1/2" (manomètre standard) ou
• un système de connexion G3/4" (encastré).

Donnees techniques

Boîte et arrière	polytéréphthalate de butanediol
Température ambiente	-20...+60 °C
Temp. stockage	-35...+80 °C
Temp. moyen	-20...+100 °C
Humidité	0...95% r.h., non condensat
Justesse, total	0,5% de FSO
Dérive temp. moyen	0,3% / 10 K (250/400/600 mbar versions: 0,5% / 10 K)
Masse totale	380 g
Parts en contact avec le Médium
Modèles press. positive	1,4571 + 1,4542
Press. 0 V / encastrée	1,4571 + 1,4435
Système de connexion
Connex. manomètre	filetage externe G1/2"
Connex. encastrée	filetage externe G3/4"
Raccordements électriques
Les deux modèles	deux prises M12, code A, 5 pôles
Modèles PST...-R	prise M12, 3 pôles, code B, extra
Classe de protection	Il selon EN 60335-1 (si installé conformément)
Type de protection	IP65 selon EN 60529
Classe climat	C selon DIN IEC 60654
Alimentation	14...36 Vdc, max. 100 mA (lorsque θ > 50 °C: 14...30 Vdc)
EMC	compatible selon EN61326/A1
Sorties de commutation (les deux modèles)
OUT1 et OUT2	configurables comme comm. de tension positive / 0 V N.O./N.F. ou comme interrupteurs «push-pull/pousser-tirer»/ «push-pull/pousser-tirer» inverse
Charge maximale	250 mA / 14...36 Vdc
Temps de réaction	30 ms
Différentes commut.	configurables (SP et RP)
Relais de commutation (modèles PST...-R)
Type de contact	1 relais inverseur
Durée vie électr. mini.	250 000 cycles de commutation
Performance de comm., contacts or (AgSnO2+Au)
AC1 (résistive)	1.5 VA (24 Vdc / 60 mA, 230 Vac / 6.5 mA)
AC15 (inductive)	inapproprié
Courant maxiactivation	60 mA pour < 5 ms
Perform. combust. mini.	50 mW (> 5 V ou > 2 mA)
Performance de comm., contacts argent (AgSnO2)
AC1 (résistive)	690 VA (230 Vac / 3 A)
AC15 (inductive)	230 VA (230 Vac / 1 A)
Courant maxi activation	30 A pour < 5 ms (lorsque cos φ > 0.7: 10 A)
Perform. combust. mini.	500 mW (> 12 V ou > 10 mA)
Sortie diagnostique (sortie alarme sur prise 2)
Charge maximal	20 mA / 14...36 Vdc
Sortie transmetteur (sortie analogique)
Voltage / courant	0...10 V/4...20 mA ou 10...0 V/20...4 mA config. en mode expert environ 300 ms
Réponse transitoire

Les pressostats électroniques/transmetteurs sont disponibles en deux modèles, PST... et PST....-R, facilement reconnaissables par le nombre de prises M12 sur l'arête.

Modèles PST...

Ces modèles permettent soit la fonction de commutation, soit celle de transmission.

Fig. 1. Modèles PST..., vue d'arrêté de la boîte

Les deux sorties de commutation (OUT1 et OUT2) sont montées sur une prise M12 (prise 1) 5 pôles, code A (selon DIN IEC 60947-5-2) qui peut être aussi utilisée pour brancher l'alimentation. Les deux sorties de commutation peuvent être configurées pour fonctionner comme interrupteurs de tension positive / 0 V normalement ouverts/normalement fermés ou bien comme interrupteurs push-pull / push-pull inversé (voir aussi le Tableau 2 à la page 9).

Une sortie analogue (AOUT) et une sortie d'alarme (WARN) sont aussi montées sur une prise M12 (prise 2), 5 pôle, code A (selon DIN IEC 60947-5-2) pouvant être utilisée elle aussi pour brancher l'alimentation. L'utilisateur peut configurer la sortie analogue pour fonctionner comme sortie analogue 0...10 V / 10...0 V ou comme sortie analogue 4...20 mA / 20...4 mA. La sortie d'alarme fournit le retard d'informations sur les états d'erreur de l'appareil (voir aussi la section «Données techniques de la sortie WARN» à la page 6 et la section «Codes d'erreur» à la page 9).

Modèles pst...-r

Ces appareils permettent la fonction de commutation et de transmission, mais aussi celle de relais.

Fig. 2. Modèles PST...-R, vue d'arrêté de la boîte

Les deux sorties de commutation (OUT1 et OUT2) sont montées sur une prise M12 (prise 1) 5 pôles, code A (selon DIN IEC 60947-5-2) qui peut être aussi utilisée pour brancher l'alimentation. Les deux sorties de commutation peuvent être configurées pour fonctionner comme interrupteurs de tension positive / 0 V normalement ouverts/normalement fermés ou comme interrupteurs push-pull / push-pull inversé (voir aussi le tableau 2 à la page 9).

Une sortie analogue (AOUT) et une sortie d'alarme (WARN) sont aussi montées sur une prise M12 (prise 2), 5 pôle, code A (selon DIN IEC 60947-5-2) pouvant être utilisée elle aussi pour brancher l'alimentation. L'utilisateur peut configurer la sortie analogue pour fonctionner comme sortie analogue 0...10 V / 10...0 V ou comme sortie analogue 4...20 mA / 20...4 mA. La sortie d'alarme fournit le retard d'informations sur les états d'erreur de l'appareil (voir aussi la section «Données techniques de la sortie WARN» à la page 6 et la section «Codes d'erreur» à la page 9).

Une sortie à relais inverseur est montée sur une prise M12 (prise 3) code B, trois pôles. Pour cette prise, une boîte de jonction codée M12 à quatre pôles, avec câble préassemblé fourni, est disponible en accessoire. L'utilisateur peut configurer cette sortie pour la coupler à OUT1[2] ou bien à la sortie d'alarme. Lorsque OUT2 est configurée comme sortie d'alarme, la sortie à relais inverseur peut fonctionner aussi

bien comme sortie d'alarme (voir «Attribution des pins de la prise 3» à la page 4). Il n'est pas possible de configurer la sortie à relais inverseur comme interrupteur N. O / N. F.

Important

La performance de commutation des contacts or (AgSnO_2 + Au[5 m]) des relais inverseurs du relais se trouvant sur la prise 3 ne doit pas être dépassée puisque cela détériorerait les contacts en les rendant inutilisables pour des performances de commutation minimales spécifiques. Suite à cela, la performance de commutation pour les contacts argent (AgSnO_2) (voir «Données Techniques», page 1) sera alors utilisée.

Plages de pression

Pour les deux modèles, les variantes de ces appareils peuvent avoir les plages de pression suivantes (voir aussi Tableau 5, page 20):

• n°13 différentes plages de pression, 250 mbars à 600 bars, avec un système de connexion G½" (manomètre standard), pour mesurer la pression relative.
• n°9 différentes plages de pression, 250 mbars à 25 bars, avec un système de connexion G¾" (encastré), pour mesurer la pression relative.
• ½" (manomètre standard), pour mesurer la pression absolue.
• ¾" (encastré), pour mesurer la pression absolue.

Pressions jusqu'à 100 bars

Système de connexion G½" (manomètre standard) et G¾" (encastré) en acier inox 1,4571 et 1,4435.

Pressions jusqu'à 250 ou 600 bars

Système de connexion G½" (manomètre standard) et en acier inox 1,4571 et 1,4542.

Important

L'installation doit être exécutée seulement par du personnel qualifié.

Important

En conformité avec les conditions requises par la classe de protection IP65, les prises M12 inutilisées doivent être bouchées avec un capuchon (utiliser les capuchons fournis comme accessoires). Ils assurent la protection contre la contamination seulement durant le transport.

Important

Quel que soit le mode de fonctionnement actuel, toute modification des valeurs de sortie a effet immédiat (sauf si OUT1[2] est configurée comme commutateur de tension positive N. O. - N. F. ou comme commutateur de 0 V N. O. - N. F. ou bien comme interrupteur push-pull / push-pull inversé). Au contraire, elles resteront mémorisées de façon permanente seulement après confirmation (par SAVE).

Attention

Pour éviter des chocs électriques ou des dégâts à l'appareil, l'utilisateur doit s'assurer que toutes les connexions de l'appareil ne sont pas sous tension avant de débrancher les prises et les câbles.

Avant d'installer l'appareil et d'effectuer les raccordements électriques, assurez-vous d'être en train d'instruire la variante appropriée. Voir «Plaque d'identification du fabricant».

Dimensions

La boîte (sans connexions et sans prises) mesure 98 × 70 × 60 mm. L'encombrement dépend du nombre de prises et/ou de câbles utilisés et du type de capteur. La géométrie des connexions G^½ et G^¾ est conforme à DIN EN 837.

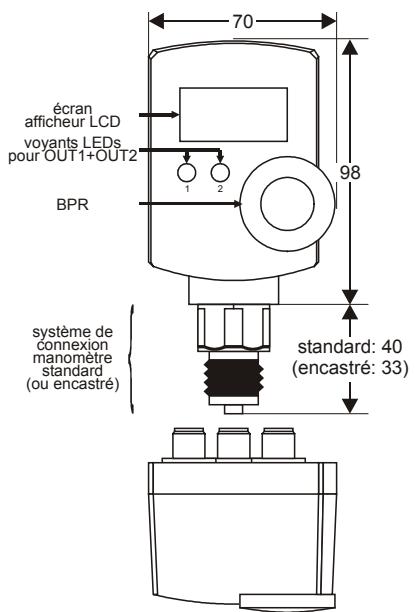

Fig. 3. Dimensions (en mm)

Montage et position

Selon le modèle choisi, l'appareil est monté directement sur le tuyau au moyen d'un système de connexion G 12 (manomètre standard), qui demande une clé à fourche SW27, ou avec un système de connexion G 34 (encastré), qui demande une clé à fourche SW32. Ces systèmes de connexion assurent en même temps la fixation et le positionnement solide de l'appareil.

Les appareils montant un système de connexion G_1/2^ peuvent être fixés à la paroi ou à un commutateur à l'aide d'un set pour la fixation sur paroi à option (voir Fig. 66 à la page 19).

Important

Afin de ne pas abimer l'appareil, ne pas essayer de le fixer en faisant tourner la boîte. Assembler le système de connexion à l'aide d'une clé hexagonale adaptée. L'assemblage est à confier seulement au personnel expérimenté!

Pour que l'écran soit aisément lisible, nous vous recommandons de monter l'appareil en position verticale. Toutefois, il peut être monté dans n'importe quelle position désirée.

Remarque:

Selon l'orientation d'installation, le poids du diaphragme et du medium de replissage dans les capteurs des modèles PSTM... peut interférer jusqu'à 0,5% FS sur les valeurs mesurées. Tous les appareils sont écalonnés en position verticale ; lors de positions pas verticales, des écarts dans les valeurs mesurées peuvent se produire. Pour les modèles PSTM..., il est toutefois préféable que l'installation soit verticale (avec l'appareil en amont du tube de connexion). En tout cas, tous les appareils peuvent être compensés à tout moment au moyen de la fonction de compensation intégrée («SET0» affiché à l'écran).

Pour que l'écran soit bien lisible mais aussi pour permettre une installation plus flexible, la boîte peut être pivotée sur le capteur d'environ.

Connexions électriques

Tous les branchements doivent se conformer aux règlements en matière de connexions électriques et aux règlements locaux (par ex. en Allemagne, ils doivent suivre la norme VDE). Afin d'éviter des dégâts à l'appareil, la tension à OUT1[2] ne doit pas dépasser 36 Vdc. Référez-vous aux dessins de construction ou aux schémas de fonctionnement pour plus de spécifications.

Important

En conformité avec la classe de protection II, la source d'alimentation auxiliaire doit être raccordée séparément du secteur comme requis par la norme DIN VDE 0106, par. 101. Lorsqu'il est monté correctement, l'appareil est conforme à la classe de protection II.

La prise 1 et la prise 2 sont protégées des courts-circuits et d'une polarité non correcte.

Remarque:

Toute manipulation de l'appareil est interdite. L'ouverture de l'appareil annule la garantie.

Remarque:

Les appareils doivent être alimentés par la prise 1 et/ou par la prise 2. Il suffit de brancher l'alimentation à l'une des deux prises. Lorsque l'alimentation est branchée aux deux prises, elles doivent avoir la même polarité et potentiel.

Attribution des pins de la prise 1

Toutes les variantes des deux modèles montent une prise M12, 5 pôles, code A (voir Fig. 4).

Fig. 4. Prise M12, code A

La prise 1 a la suivante attribution des pins :

1. Alimentation (14...36 Vdc)
2. OUT2: une sortie à collecteur ouvert qui peut être configurée comme commutateur de tension positive / 0 V N.O. - N.F. ou bien comme interrupteur push-pull / push-pull inversé (voir aussi le tableau 2, page 9).
3. 0 V
4. OUT1: une sortie à collecteur ouvert qui peut être configurée comme commutateur de tension positive / 0 V N.O. - N.F. ou bien comme interrupteur push-pull / push-pull inversé (voir aussi le tableau 2, page 9).
5. Interface programmable

Remarque:

Le voltage fourni par OUT1[2] doit être inférieur de 2,5 V maxi. par rapport à l'alimentation de l'appareil. Donc, si le voltage d'alimentation est, par exemple, de 14 V et le voltage de OUT1[2] est «positif / high» logique, alors: 14V≥ high 11,5V. Si le voltage est «0 V/ low» logique, alors: 2,5V≥ low 0V

Attribution des pins de la prise 2

Toutes les variantes des deux modèles montent la prise 2, M12, 5 pôles, code A (voir Fig. 4).

La prise 2 a la suivante attribution des pins:

1. Alimentation (14...36 Vdc)
2. WARN (sortie «WARN»; charge courant maxi.: 20 mA)
3. 0 V
4. AOUT (configurable comme sortie 0...10 V / 10...0 V ou 4...20 mA / 20...4 mA, R L maxi. si configurée comme sortie de courant = 500 Ω)
5. Interface programmable

Attribution des pins de la prise 3

Tous les modèles de la série PST....-R sont fournis d'une prise M12, 3 pôles, code B (voir Fig. 5).

Lorsque des composants inductifs sont à connecter au relais inverseur, il faut éviter que le relais provoque du brouillage nuisible ou une surcharge.

La prise 3 a la suivante attribution des pins :

1. commun
2. N. F. (normalement fermé)
3. N. O. (normalement ouvert)

Remarque:

Le câble de connexion du relais est disponible en accessoire. Sa borne de terre (PE) verte/jaune n'est pas raccordée à l'appareil (classe de protection II).

Données techniques de OUT1 et OUT2

Charge de courant maxi. par sortie: 250mA Le voltage peut être réduit jusqu'à 2,5V.

Fig. 6 à Fig. 13 montrent des exemples de configuration possibles du logiciel pour OUT1. Fig. 6. OUT1 commutateur de 0 V N. O.

Fig. 7. OUT1 commutateur de 0 V N. F.

Fig. 8. OUT1 commutateur de tension positive N. O.

Fig. 9. OUT1 commutateur de tension positive N. F.

Fig. 10. OUT1 interrupteur push-pull avec charge connectée à 0 V

Fig. 11. OUT1 interrupteur push-pull inversé avec charge connectée à 0 V

Fig. 12. OUT1 interrupteur push-pull avec charge connectée au secteur

Fig. 13. OUT1 interrupteur push-pull inversé avec charge connectée au secteur Lorsque OUT1[2] est configurée comme commutateur de tension positive, le «positif / high» logique est commuté à la sortie correspondante. Lorsque la configuration est d'un commutateur de 0 V, le «0 V / low» logique est commuté à sa sortie correspondante dès son activation. OUT1[2] sont

réglées en usine comme commutateurs de 0 V à collecteur ouvert N. O. (Voir Fig. 6).

Données techniques de la sortie analogue (AOUT)

• configurable comme sortie 0...10 V / 10...0 V ou comme sortie 4...20 mA / 20...4 mA.
• R_L maxi si configurée comme sortie de courant = 500

Fig. 14. AOUT sortie analogue 0...10 V

Fig. 15. AOUT sortie analogue 10...0 V

Fig. 16. AOUT sortie analogue 4...20 mA

Fig. 17. AOUT sortie analogue 20...4 mA

Données techniques de la sortie warning

• charge de courant maxi.: 20 mA

La sortie WARN (pin 2) n'est pas configurable ; elle est connectée en permanence comme un commutateur de tension positive. Voir Fig. 18.

Fig. 18. Sortie WARN (commutateur de tension positive en permanence)

Si l'appareil détecte une erreur (voir la section «Codes d'erreur», page 9), la sortie WARN sera activée et commutée (par résistance de rappel au niveau bas) à 0V («0 V/low» logique). Cependant, si l'appareil ne détecte aucune erreur, la sortie WARN restera désactivée et sera commutée à l'alimentation en courant.

Plaque d'identification du fabricant

La plaque d'identification du fabricant contient des données techniques importantes.

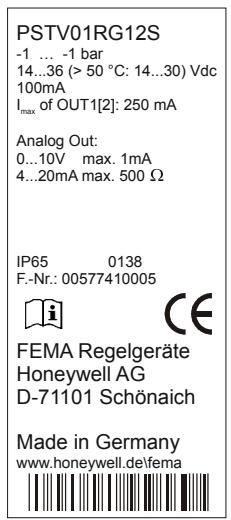

Fig. 19. Plaque d'identification du fabricant / Modèles PST... et PST...-R

Les premières lignes de la plaque du constructeur identifient le modèle de l'appareil. Les lignes au-dessous contiennent, entre autres, les informations suivantes :

la plage de pression nominale, l'alimentation admise, - la charge de courant maximale admise sur OUT1[2], - la charge de courant et la résistance maximales admises sur la sortie analogue, le code de la date, le numéro de fabrication, et - le pictogramme «Informations» indiquant au préposé à l'installation de se référer à ce Manuel d'Instructions.

Interface physique

Toutes les données de configuration et de réglage des paramètres sont mémorisées dans l'appareil.

Quel que soit le mode de fonctionnement actuel (mode de base / mode expert), les paramètres et les configurations modifiées ont effet immédiat, mais ils sont mémorisés de façon permanente seulement s'ils sont confirmés par SAVE.

En cas de coupure, seulement les valeurs mémorisées de façon permanente pourront être rétablies. Les paramètres et les configurations non mémorisés seront perdus! En cas de coupure pendant le transfert des données à la mémoire de l'appareil (par SAVE), il peut arriver que certaines données ne soient pas sauvegardées.

Écran afficheur LCD

L'écran afficheur LCD (voir Fig. 20) est caractérisé par un écran numérique à quatre chiffres, trois points décimaux et le signe de moins.

Remarque:

Ne pas utiliser de détergents corrosifs pour nettoyer l'écran de l'afficheur.

En plus de l'écran numérique à quatre chiffres, l'écran afficheur LCD a d'autres symboles supplémentaires très utiles pour le fonctionnement de l'appareil:

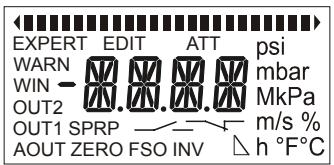

Fig. 20. Écran afficheur LCD

Diagramme à barres (||||||||||||) et visualisateur de tendance (→)

Le diagramme à barres (en haut de l'écran) est formé par différents bâtons individuels. Le visualisateur de tendance (à gauche et à droite du diagramme à barres) est formé par deux flèches.

• Lorsque l'appareil affiche la pression actuelle, les flèches de gauche («) ou de droite (») seront affichées pour indiquer respectivement si la pression baisse ou augmente. Lorsque l'utilisateur est en train de paramétrer une sortie (en mode de base) pour fonctionner comme contrôleur de pression maxi. ou mini., la flèche respectivement de droite (†) ou de gauche (‡) sera affichée. Lorsque l'utilisateur est en train de configurer une sortie (en mode expert) pour fonctionner comme contrôleur de pression maxi. ou mini., la flèche respectivement de droite (###) ou de gauche (###), jointe à trois bâtons du diagramme à barres, sera affichée.
• Lorsque l'appareil affiche la pression actuelle, le nombre de bâtons visualisé sur le diagramme à barres est proportionnel à la pression actuelle. Si la pression actuelle est égale à la pression minimale mesurable de l'appareil, chaque bâton n'est affiché, tandis que si la pression actuelle est égale à la pression maximale mesurable de l'appareil, tous les bâtons sont affichés.
• Lors du paramétrage de l'appareil, un seul bâton (I) du diagramme à barres sera affiché sur la position correspondant à la valeur réglée. Lors de l'affichage de la pression maxi./mini. ou du temps écoulé depuis la mesure de la pression maxi. / mini., le symbole indiquant la trainée maxi. (■ ■ ◊) ou mini. (▲ ■ □) sera respectivement affiché.

Après l'affichage du symbole EDIT (voir la section «Éditer les valeurs en mode de base» et «Éditer les valeurs en mode de)

base>), les valeurs (en mode de base) ou les unités (en mode expert) peuvent être modifiées par la rotation et la pression du BPR (bouton pouvoir rotatif).

Unités

Vous pouvez choisir entre les unités de pression suivantes:

psi, bar, Pa.

Réglages

Les symboles ci-dessous indiquent les paramètres et les réglages.
ATT	Lissage du signal (Filtre)
EXPERT	Mode expert (autorise l'utilisateur à modifier les unités de mesure, les points de commutation, etc.)
WARN	Attention / alarme
WIN	Fenêtre de contrôle (pour le monitoring de la plage de pression)
OUT1	Sortie 1
OUT2	Sortie 2
SP	Point de commutation ou, dans le cas de monitor- age de la fenêtre de contrôle de pression (WIN), la limite supérieure ou inférieure de pression
RP	Point de commutation inversé ou, dans le cas de fenêtre de contrôle de pression (WIN), la limite supérieure ou inférieure de pression
—	OUT1[2] configurée comme commutateur N.O. (FSO ou ZERO sont aussi affichés) ou comme interrupteur push-pull (FSO et ZERO sont aussi affichés)
—	OUT1[2] configurée comme commutateur N.F. (FSO ou ZERO sont aussi affichés) ou comme interrupteur push-pull inversé (FSO et ZERO sont aussi affichés)
AOUT	Sortie analogique (si la pression actuelle dépasse l'intervalle, le symbole AOUT n'est pas affché sur l'écran)
ZERO	Point de zéro de la sortie analogue. Il est affché aussi lorsque OUT1[2] est configurée comme commutateur de 0 V (c.-à-d. l'appareil commute le «0 V / low» logique à la sortie)
FSO	Sortie pleine échelle, c.-à-d. la limite supérieure de la sortie analogue. Il est affché aussi lorsque OUT1[2] est configurée comme commutateur de tension positive (c.-à-d. l'appareil commute le «positif / high» logique à la sortie)
INV△	Inversion du signal analogue (c.-à-d. la sortie est maintainant configurée respectivement comme 10...0 V ou 20...4 mA au lieu de 0...10 V ou 4...20 mA).

Voir aussi les sections « Séquence des affichages en mode de base » et « Tableau de paramétrage et configuration », où vous trouverez l'explication sur la séquence dans laquelle les affichages se visualisent et toute information supplémentaire sur la signification de chaque symbole.

Fonction timeout

La fonction timeout représente la durée de 1 minute pendant laquelle l'appareil reste en mode de base ou en mode expert (selon le cas) sans retourner automatiquement à l'état d'affichage (les modifications déjà effectuées mais pas encore sauvegardées ne seront pas mémorisées). Durant le timeout, toute action sur le BPR remettra en fonction la minute interne ce qui prolongera le timeout de 1 minute.

supplémentaire, permettant ainsi à l'utilisateur de continuer le paramétrage et/ou la configuration.

Important

Si l'utilisateur laisse le timeout s'écouler (sans agir sur le BPR pendant 1 min.), l'appareil retournera automatiquement à l'état d'affichage (en visualisant, par exemple, la pression actuelle) et les valeurs déjà modifiées mais pas encore sauvegardées ne seront pas mémorisées. Toutefois, lorsque l'appareil est en mode expert, le timeout est activé seulement si aucune configuration n'a été modifiée ni sauvegardée (c. à-d. que modifier et sauvegarder une configuration désactivera la fonction timeout.

Attention

Le logiciel reconnaît automatiquement les configurations non plausibles de SP, RP, ZÉRO et FSO. La valeur modifiée la dernière a la priorité sur la valeur modifiée la première. Donc, après avoir enregistré de façon permanente la dernière valeur entrée, la première valeur entrée sera déplacée d'une place au-dessus de la seconde valeur, si nécessaire.

Dans le cas de configurations non plausibles, la DEL correspondante (OUT1[2], selon le cas) sera allumée en rouge. Lorsque cette configuration est en suite sauvegardée, la valeur de l'autre sortie (OUT2[1]) sera automatiquement déplacée d'une place. Si les paramétrages sont plausibles, la DEL s'éteint et l'état de commutation actuel est affiché. Les paramétrages plausibles sont illustrés ci-dessous.

Paramétrage de l'appareil pour la fonction de commutation

Lorsque vous configUREZ une sortie pour fonctionner comme contrôleur de pression maximale, SP doit être sup ée d'une place. SP sera alors égale à RP. La DEL restera allumée en rouge jusqu'à ce qu'une différence minimale soit configurée.

Lorsque vous configurez une sortie pour fonctionner comme contrôleur de pression minimale, SP doit être inférieur à RP. Il faut néanmoins respecter une différence minimale préétablie entre SP et RP. Si cette condition n'est pas respecté ée d'une place. SP sera alors égale à RP. La DEL restera allumée en rouge jusqu'à ce qu'une différence minimale soit configurée.

Attention

Après avoir réglé SP (point de commutation) ou RP (point d'inversion) d'une sortie devant fonctionner comme contrôleur de pression minimale ou maximale, et après la sauvegarde de cette configuration, vous devez vérifier que les points de commutation correspondants ont effectivement les valeurs souhaitées et que la DEL rouge est éteinte.

Remarque:

Lorsque vous configurez une sortie pour fonctionner comme fenêtre de contrôle de pression (WIN), la seule limite à suivre pour les valeurs de SP et RP correspondants est de maintenir une différence minimale entre ces derniers. SP doit être supérieur ou inférieur à RP.

Paramétrage de la sortie analogue

Lorsque vous configurez la sortie analogue pour déterminer un intervalle (c.-à-d. le segment du total de la plage de mesure qui vous intéresse), FSO moins ZERO doit être supérieur ou égal à 50% de la plage de mesure totale de l'appareil. Si ce n'est pas le cas, aucune erreur ne sera affichée, mais la première valeur entrée (FSO ou ZERO) sera déplacée automatiquement d'une place, si nécessaire.

Remarque:

Le degré de précision mentionné se réfère aux plages de pression respectives. Par ex. : si FSO moins ZERO = 50 %, le degré de précision s'élève alors à 1 % de la plage plus restreinte correspondante.

Remarque:

Après avoir déplacé d'une place la valeur de ZÉRO, celle de FSO doit être vérifiée et vice versa.

Si la pression actuelle mesurée dépasse l'intervalle sélectionné (c.-à-d. au-dessous de ZERO ou au-dessus de FSO), le symbole AOUT ne sera pas affché sur l'écran et la pression actuelle sera affichée. Lorsque le signal analogique est configure (en mode expert) comme FCTV, il est limité à 0 V ou 10 V, selon le cas; pour la configuration FCTA, il est limité à 4 mA ou 20 mA, selon le cas.

Voyants DEL

L'état des sorties de commutation est indiqué au moyen de deux DEL placées en bas de l'écran afficheur, qui peuvent afficher trois couleurs différentes signifiant:

Orange: la sortie correspondante est activée. - Vert: la sortie correspondante est désactivée (si la sortie visée est configurée comme WARNING, «Vert» signifie également que la sortie WARNING est désactivée) - lors de la modification (EDIT) de SP/RP, seulement la DEL de la sortie en train d'être modifiée sera allumée; en cas de valeurs non admises de RP et/ou de SP, la DEL correspondante s'allumera en rouge. - Si les deux voyants sont allumés en rouge et le symbole «WARN» est affiché: mode WARN. Si les 2 voyants sont allumés mais le symbole «WARN» n'est pas affiché: RP/SP non admis pour les 2 sorties.

Tableau 1. Signification des voyants DEL

Couleur DEL		Signification
DEL 1	DEL 2	État OUT1	État OUT2
orange	orange	activé	activé
vert	vert	non activé	non activé
orange	vert	activé	non activé
vert	orange	non activé	activé
rouge	rouge	erreur (WARN) ou 2x non admis
rouge	--	non admis	--
--	rouge	--	non admis

Tableau 2. Potentiel des sorties selon leur configuration et état

Symbole affché	Configuration	Signal sortie
		Potentielactisé	Potentiélésactivé
FSO, _	positive N.O.	positif	libre de pot.
ZERO, _	0 V N.O.	0 Volts	libre de pot.
FSO, _	positive N.F.	libre de pot.	positif
ZERO, _	0 V N.F.	libre de pot.	0 Volts
ZERO, FSO, _	push-pull	positif	0 Volts
ZERO, FSO, _	push-pull inv.	0 Volts	positif
N.O. = normalement ouvert; N.F. = normalement fermé

Codes d'erreur

Des différents codes d'erreur peuvent être affichés sur l'écran pour indiquer des différents états de panne.

Tableau 3. Codes d'erreur

Texte	Signification
***1	panne capteur
**1*	alimentation insuffisante
*1**	température ambiente trop BASSE
*2**	température ambiente trop élevée
1***	surcharge OUT1
2***	surcharge OUT2
3***	surcharge OUT1 et OUT2 ensemble

Bouton poussoir rotatif (BPR)

Appuyer sur le BPR: Lorsque vous appuyez sur le BPR (bouton poussoir rotatif), vous confirmez (en certains cas, vous annulez) les sélections effectuées.

Faire tourner le BPR: Lorsque le symbole de EDIT a été affiché, faire tourner le BPR (dans le sens horaire ou anti-horaire) d'une coche à la fois permet de augmenter ou de diminuer (selon le cas) la valeur affichée en ce moment là. Autrement, faire tourner le BPR permet de parcourir une séquence d'affichages.

Réduction du filtrage (symbole ATT)

La sortie analogue a un temps de réponse transitoire d'environ 300 ms. OUT1[2] ont un temps de réaction de 30 ms. Les pics de pression sur l'entrée du capteur ont, par conséquent, un effet qualitatif seulement sur la sortie correspondante. Les pics de pression que vous pouvez filtrer en sortie - en aval et en amont - du fonctionnement passe-bas, peuvent être atténués en utilisant cette fonction.

Fig. 21. Effet de réduction du filtré

La fonction réduction du filtré influence le comportement de l'écran, des sorties et de la commutation (voir Fig. 21).

Lorsque l'appareil est en mode de base, le filtre peut être modifié de 1% unité de 0 à 95%

La pression actuelle mesurée sera comparée avec la pression mesurée précédemment. Ensuite, selon le réglage du filtre, la valeur actuelle mesurée sera réduite d'un certain degré. Cette réduction concerne toutes les sorties, c.-à-d. OUT1[2], les sorties analogiques et le relais inverseur. Cela parce que la réduction influence directement le capteur de mesure.

Les valeurs précédentes et cette nouvelle (valeurs calculées) sont toujours rapportées à une valeur de 100%.

L'expression mathématique de la réduction du filtré est la suivante:

$$ R[x] = M[x] ^ { } (100\% - F) + R[x - 1] ^ { } F $$

ou:

• «F» est la réduction du filtrage en pourcentage,
• «M[x]» est la valeur de mesure comme fonction du temps «x»,
• «R[x - 1]» est la valeur de mesure affichée / produit (valeur calculée) au temps précédent «x - 1», et
• «R[x]» est la valeur de mesure affichée / produit (valeur calculée) au temps «x».

Exemple 1: Assumons que la réduction du filtré «F» a été réglée à 10%, alors 90% de la nouvelle valeur de mesure «M[x]» et $10

Exemple 2: Assumons que la réduction du filtré «F» a été réglée à 95%, alors seulement 5% de la nouvelle valeur de mesure «M[x]» et 95% de la valeur de mesure précédem

Exemple 3: Lorsque la réduction du filtré «F» est réglée sur OFF (= 0%), alors l'entière valeur de mesure est considérée comme nouvelle valeur de mesure affichée / produit «R[x]». En ce cas: R [ x ] = M [ x ].

$$ R [ x ] = M [ x ]. $$

Remarque:

Les indications suivantes sont basées sur l'assomption que l'appareil a encore les réglages effectués en usine (c.-à-d. «EXPN» = non verrouillé pour la configuration). Autrement, voir la section «Verrouiller l'appareil pour la configuration («EXPN» -> «EXPL»)», page 10.

Pour éviter la modification non autorisée de paramètres ou configurations, l'utilisateur peut établir un code non-zéro de 4 chiffres (sans signe de moins et ayant une valeur 0001 à 9999). Pour faire cela, il faut parcourir la séquence d'affichages du mode expert jusqu'à atteindre l'affichage indiqué sur la Fig. 51:

• Le texte «CODE» signifie que le code n'a pas encore été défi ni et l'utilisateur peut l'établir.
• Le texte «LOCK» signifie qu'un code a été déjà établi et donc que l'appareil est déjà verrouillé.

Assumons que le texte «CODE» est affiché, vous devez appuyer sur le BPR pour confirmer que vous pouvez définir un code. «0000» sera donc affiché à l'écran.

Le code désiré devra être saisi en faisant tourner en série (sélection) et puis en appuyant (confirmation) le BPR pour chaque chiffre du code désiré (il faut entrer un numéro à 4 chiffres, 0001 à 9999). Après avoir saisi la quatrième chiffre, le code est défini et le texte «LOCK» est affiché à l'écran. Vous devez alors faire tourner le BPR dans le sens horaire d'une coche jusqu'à ce que l'écran «EXIT» est affiché (Fig. 52). Après votre confirmation en appuyant sur le BPR, l'appareil retourne en mode de base et un délai supplémentaire d'1 minute démarre immédiatement (voir aussi la section «Fonction timeout», page 7).

Si un code non-zéro a été défini et les cas suivants se produisent :

• vous permettez au délai supplémentaire de 1 minute de s'écouler, ou
• l'appareil est éteint (OFF) et puis redémarré (ON),

l'appareil sera immédiatement verrouillé pour ce qui concerne le paramétrage et la configuration. Il ne sera plus possible de modifier les paramètres ou les configurations sans déverrouiller l'appareil auparavant. Les paramètres seront donc seulement affichables. Vous pouvez sélectionner un paramètre (et l'afficher) mais après avoir appuyé sur le BPR, au lieu de modifier le paramètre, le texte «LOCK» sera affiché à l'écran pour 1 seconde, puis l'écran réaffichera le paramètre inchangé.

Pour pouvoir changer les paramètres, il faudra déverrouiller l'appareil (voir aussi la section «Déverrouiller un appareil verrouillé» ci-dessous).

Déverrouiller un appareil verrouillé

Un appareil verrouillé pour ce qui concerne le paramétrage et la configuration peut être déverrouillé en saisissant le code correct. Pour faire cela, parcourir la série d'affichages du mode de base (Fig. 25 à Fig. 35) jusqu'à atteindre le dernier affichage visualisant le texte «CODE» (au lieu de «EXP»), ce qui permet à l'utilisateur de saisir le code correct. Vous pouvez maintenant appuyer sur le BPR pour confirmer que vous pouvez entrer le code. L'écran affichera «--- -- -- >>'.

Vous devrez alors saisir le code correct en faisant tourner en séquence (selon le cas) et en appuyant ensuite sur le BPR pour chaque chiffre du code (qui doit être un numéro à 4 chiffres, 0001 à 9999).

Si vous avez saisi un code incorrect, l'appareil restera en mode de base et l'écran affichera le texte «CODE».

En entrant le code correct, l'appareil passe en mode expert. Le délambda supplémentaire de 1 minute démarre immédiatement. L'utilisateur a donc le choix de rester en mode expert (ou les configurations peuvent être visualisées et modifiées) ou d'entrer en mode de base.

Définition du non-code (CODE = 0000)

En définissant (et en mémorisant de façon permanente) le code 0000 (qui est le réglage effectué en usine), l'appareil ne sera pas verrouillé en m'importe qu'elle occasion. Lorsque, en mode expert, des paramètres / valeurs sont modifiés sans être sauvegardés (par SAVE), l'appareil restera en mode expert jusqu'à ce que SAVE ou REST ne soient pas réalisés.

Verrouiller l'appareil pour la configuration («EXPN» -> «EXPL»)

Il est possible de verrouiller l'appareil pour la configuration: il sera encore possible d'entrer en mode expert mais il sera impossible d'effectuer des modifications. Pour modifier des paramètres, il faut changer le réglage effectué en usine de «EXPN» à «EXPL», ce qui peut se faire pendant la séquence de mise sous tension:

1. Juste après avoir mis sous tension (ON) l'appareil, appuyez et maintenez enfoncé (pendant environ 5 secondes) le BPR jusqu'à ce que la version du logiciel soit affichée.
2. Faites tourner le BPR dans le sens horaire et parcourez la série d'affichages jusqu'à visualiser le texte «EXP» (ce qui signale qu'aucun code [CODE = 0000] n'a pas encore été établi) ou le texte «CODE» (ce qui signale qu'un code non-zéro a été déjà établi). Si «EXP» est affiché, vous pouvez entrer en mode expert et appuyer tout de suite sur le BPR en procédant avec la démarche n°3. Si «CODE» est affiché, vous devez d'abord saisir le code correct pour entrer en mode expert, appuyer sur le BPR et puis procéder avec la démarche n°3.
3. Faites tourner le BPR dans le sens horaire jusqu'à atteindre l'affichage visualisant «CODE» (ce qui signale qu'aucun code [CODE = 0000] n'a pas encore été établi) ou «LOCK» (ce qui signale qu'un code non-zéro a été déjà établi). Vous pouvez maintenant appuyer sur le BPR et saisir le même code (ancien) ou un nouveau code.
4. L'affichage juste après visualisera soit « EXPN » ou « EXPL » (voir Tableau 4 pour la signification liée au code de ces textes; la première ligne indique le réglage effectué en usine). Changer de « EXPN » à « EXPL » verrouille l'appareil pour la configuration. Changer de « EXPL » à « EXPN » déverrouille l'appareil pour la configuration.

Tableau 4. Signification liée au code utilisé pour les textes pendant la mise sous tension

Code	Texte	Paramétrage (mode de base)	Configuration (mode expert)
0000	EXPN	déverrouillé	déverrouillée
0000	EXPL	déverrouillé	verrouillée
≠0000	EXPN	verrouillé	déverrouillée
≠0000	EXPL	verrouillé	verrouillée

Code perdu/oublié

Si l'on perd ou oublie le code, il est possible de déverrouiller l'appareil à l'aide du code master à demande à Honeywell (merci de nous communiquer le numéro de fabrication de l'appareil).

Alimentation

Après avoir alimenté l'appareil, le rétro-éclairage est activé pour éclairer l'écran afficheur LCD et tous les symboles sont affichés. Ensuite, les deux DEL s'allument pendant une seconde (voir Fig. 22).

Fig. 22. Écran afficheur LCD et DEL à l'allumage

Mode de base

Une seconde écoulée, l'écran passe en un mode nommé mode de base. Le mode de base est utilisé pour afficher et modifier (c.-à-d. pour paramétrer) SP/RP, ZERO et FSO, pour régler le filtrage de réduction, pour visualiser/reinitialiser les indicateurs de trainée (mini./maxi.) et pour passer en mode expert.

Le premier écran afficheur (voir l'exemple de Fig. 23) visualisera la pression actuelle (valeur numérique et diagramme à barres), les unités de pression correspondantes et la tendance (augmentation/diminution de pression).

Fig. 23. Écran afficheur LCD après l'allumage

Si l'utilisateur n'effectue aucune opération dans 30 secondes, et si (en mode expert) «LED-» a été configuré, le rétro-éclairage de l'écran afficheur LCD s'éteint automatiquement (voir Fig. 24). Si (en mode expert) «LED+» a été configuré, l'écran afficheur LCD, le rétro-éclairage de l'écran afficheur LCD reste allumé en permanence.

Fig. 24. Écran afficheur LCD 30 secondes après la fin de l'opération

Séquence des affichages en mode de base

Lorsque, en mode de base, vous tournez le BPR dans le sens horaire d'une coche à la fois, vous obtenez l'affichage en séquence (voir Fig. 25 à Fig. 36) de tous les affichages individuels disponibles en ce mode. À tout moment, vous pourrez tourner le BPR dans le sens anti-

horaire pour parcourir en arrêté les affichages en série inversée.

État de l'écran Si l'utilisateur n'effectue aucune opération sur l'affichage actuellement visualisé pendant 60 secondes, l'écran afficheur LCD retournera au premier écran visualisant la pression.

Les valeurs affichées sur les figures ci-dessous sont des exemples valables pour les modèles PST...-R, qui ont été choisis puisqu'ils complémentent toutes les possibles fonctions. Dans le cas des appareils modèle PST..., les symboles se référant à la sortie à relais inverseur seront affichés mais l'affichage suivant visualisera le texte «NAPL» (pas disponible) pour indiquer que la fonction n'est pas disponible.

Fig. 25. Premier écran visualisé en mode de base

Après avoir tourné le BPR d'une coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur le point de commutation (SP) de la sortie 1 (voir l'exemple de Fig. 26 ; dans ce cas, OUT1 est configurée comme commutateur de tension positive N. O. et comme fenêtre de contrôle de la pression maxi. avec un point de commutation à 3000 bars).

Fig. 26. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouvez les informations sur le point de commutation inversée (RP) de la sortie 1 (voir l'exemple de Fig. 27; dans ce cas, OUT1 est configurée comme commutateur de tension positive N. O. et comme fenêtre de contrôle de la pression maxi. avec un point de commutation inversé à 1 000 bars).

Fig. 27. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur le point de commutation inversée (RP) de la sortie 2, (voir l'exemple de Fig. 28; OUT2 est configurée comme commutateur de 0 V N. O. pour fenêtre de contrôle de la pression, avec un point de commutation à 1 500 bars).

Fig. 28. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur le point de commutation inversée (RP) de la sortie 2 (voir l'exemple de Fig. 29; dans ce cas, OUT2 est configurée comme commutateur de 0 V N. O. pour fenêtre de contrôle de la pression, avec un point de commutation inversé à 2 800 bars).

Fig. 29. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur le point de zéro (ZERO) de la sortie analogique (voir l'exemple de Fig. 30; dans ce cas, la sortie analogique a été configurée avec ZÉRO à 0,500 bars).

Fig. 30. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur la limite supérieure (FSO) de la plage de mesure de la sortie analogique (voir l'exemple de Fig. 31; dans ce cas, la sortie analogique a été configurée avec FSO à 3 900 bars).

Fig. 31. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur la réduction du filtré (voir l'exemple de Fig. 32; dans ce cas, une réduction de 10% a été configurée).

Fig. 32. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur la pression mini. (mesurée par l'indicateur de trainée) (voir l'exemple de la Fig. 33; dans ce cas, la pression la plus BASSE mesurée était de 1000 bars).

Fig. 33. Affichage visualisé après avoir tourné le BPR

Si, maintenant, vous appuyez sur le BPR, le symbole EDIT est affiché et vous pouvez afficher la minuterie de l'indicateur de trainée en faisant tourner le BPR d'une coche dans le sens horaire. La minuterie visualisera combien de temps s'est écoulé (en heures) depuis que la pression mini. s'est produite (par ex. : « 1.38 h » signifie que cela s'est produit il y a 1 heures et 38 minutes). Pour réinitialiser la minuterie, faites tourner le BPR encore d'une coche et puis enfoncez-le.

Remarque:

Juste après l'allumage et jusqu'à ce que la minuterie ne soit réinitialisée, la fonction minuterie n'est pas disponible (et l'écran affiche le texte «NAVL»).

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur la pression maxi. (mesurée par l'indicateur de trainée) (voir l'exemple de la Fig. 34; dans ce cas, la pression la plus élevée mesurée était de 3 900 bars).

Fig. 34. Affichage visualisé après avoir tourné le BPR

Si, maintenant, vous appuyez sur le BPR, le symbole EDIT est affiché et vous pouvez afficher la minuterie de l'indicateur

de trainée en faisant tourner le BPR d'une coche dans le sens horaire. La minuterie visualisera combien de temps s'est écoulé (en heures) depuis que la pression maxi. s'est produite (par ex. : «0.44 h» signifie que cela s'est produit il y a 44 minutes). Pour réinitialiser la minuterie, faites tourner le BPR encore d'une coche et puis enforcez-le.

Remarque:

Juste après l'allumage et jusqu'à ce que la minuterie ne soit réinitialisée, la fonction minuterie n'est pas disponible (et l'écran affiche le texte «NAVL»).

Après avoir tourné le BPR encore d'une autre coche dans le sens inverse, l'affichage final est visualisé (voir Fig. 35).

Fig. 35. Dernier affichage visualisé après avoir tourné le BPR

L'écran final peut afficher soit «EXP» ou «CODE» (voir la section «Déverrouiller un appareil verrouillé» pour les instructions sur l'entrée du code).

Une fois le dernier affichage visualisé, vous pourrez retourner à n'importe quel affichage précédent en tournant le BPR d'une coche à la fois dans le sens antihoraire. L'affichage précédent sera visualisé et ainsi de suite tous les autres en séquence inversée.

Éditer les valeurs en mode de base

Si l'appareil a été verrouillé pour le paramétrage, vous aurez seulement l'affichage de valeurs non modifiables.

Toutefois, vous pourrez modifier ces valeurs une fois l'appareil déverrouillé (voir la section «Déverrouiller un appareil verrouillé»). Pour modifier une valeur en particulier (après le déverrouillage), l'écran doit d'abord afficher le paramètre souhaité et pour cela vous devez parcourir la série d'affichages montrée plus haut jusqu'à ce que vous ayez visualisé l'affichage visé (voir l'exemple de la Fig. 36).

Fig. 36. Visualisation de l'affichage correspondant à la valeur à éditer

Appuyez sur le BPR. L'affichage ne change pas, seulement le symbole EDIT est visualisé (voir Fig. 37).

Fig. 37. Affichage après la visualisation du symbole EDIT

Si vous faites tourner le BPR dans le sens horaire ou anti-horaire, la valeur correspondante augmentera ou diminuera selon le modèle installé (voir l'exemple de la Fig. 38).

Fig. 38. Affichage visualisé après l'augmentation de la valeur du paramètre concerné

Une fois la valeur souhaitée atteinte, appuyez de nouveau sur le BPR pour visualiser l'affichage successif (voir Fig. 39). Cependant, si aucune valeur n'est modifiée, il n'est pas nécessaire de sauvegarder.

Fig. 39. Affichage visualisé après avoir appuyé sur le BPR : SAVE

Maintenant, vous avez deux choix : vous pouvez confirmer ou annuler la nouvelle valeur.

• Confirmer: appuyez sur le BPR pour entrer en mémoire la nouvelle valeur.
• Annuler: tournez le BPR d'une coche dans le sens anti-horaire pour visualiser l'affichage successif (voir Fig. 40).

Fig. 40. Affichage visualisé après avoir tourné le BPR

Maintenant, si vous appuyez sur le BPR, la nouvelle valeur sera annulée et la valeur précédente sera rétablie en mémoire de façon permanente.

Séquence d'affichages en mode expert

En mode expert, lorsque vous tournez le BPR d'une coche à la fois, vous aurez la visualisation en séquence de tous les différents affichages de ce mode. À tout moment, vous pouvez arrêter la séquence en appuyant sur le BPR et par cela régler/configurer à nouveau les paramètres en tournant le BPR. Les figures ci-dessous montrent des exemples. Le premier affichage visualise la dénomination de la sortie 1 (voir l'exemple de la Fig. 41; dans ce cas, OUT1 a été configurée comme contrôleur de pression maxi.).

Fig. 41. Premier affichage du mode expert

Après avoir tourné le BPR d'une coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur la fonction de la sortie 1 (voir Fig. 42 ; dans ce cas, OUT1 a été configurée comme commutateur de 0 V N. O.).

Fig. 42. Affichage de la fonction pour OUT1 en mode expert

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouvez les informations sur la configuration de la sortie 2 (voir Fig. 43; dans ce cas, OUT2 a été configurée comme fenêtre de contrôle de pression).

Fig. 43. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur la fonction de la sortie 2 (voir Fig. 44; dans ce cas, OUT2 a été configurée comme commutateur de tension positive N. F.).

Fig. 44. Affichage de la fonction pour OUT2 en mode expert

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouvez les informations sur la fonction de la sortie analogue de voltage (FCTV) ou de la sortie analogue de courant (FCTA) (voir Fig. 45).

Fig. 45. Affichage visualisé après avoir tourné le BPR

«V» signifie que la sortie analogique est configurée pour 0...10 V. L'affichage du symbole INV permet de le modifier à 10...0 V.

«A» signifie que la sortie analogique est configurée pour 4...20 mA. L'affichage du symbole INV permet de le modifier à 20...4 mA.

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouvez les informations sur le relais inverseur (voir l'exemple de Fig. 46 ; dans ce cas, le relais a été couplé avec OUT1).

Fig. 46. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations sur l'unité de pression (voir Fig. 47). Dans cet exemple, l'appareil a été configuré pour les bars.

Fig. 47. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé (voir Fig. 48).

Fig. 48. Affichage visualisé après avoir tourné le BPR

Après avoir appuyé sur le BPR, la pression actuelle mesurée est affichée. Si elle s'écarte de la pression réelle, il est nécessaire de compenser l'appareil. Voir section «Compenser l'appareil» ci-dessous.

Compenser l'appareil

La compensation est une fonction cachée qui peut être réalisée seulement juste après avoir allumé l'appareil et en mode expert.

Pour compenser l'appareil, procéder de la sorte:

1. Immédiatement après avoir alimenté (ON) l'appareil (par ex. pendant la série d'allumage), appuyer et maintenir enfoncé (pendant environ 5 secondes) le BPR jusqu'à ce que la version de logiciel soit affichée à l'écran. Entrer en mode expert et sélectionner SET0.
2. Faire tourner le BPR jusqu'à ce que la pression réelle soit affichée.

Toutefois, si le début de la plage de mesures doit être compensé (dans le cas du modulo PSTV01... : point de zéro ou moins 1 bar), procédez de la sorte :

1. Immédiatement après avoir alimenté (ON) l'appareil (par ex. pendant la série d'allumage), appuyer et maintenir enfoncé (pendant environ 5 secondes) le BPR jusqu'à ce que la version de logiciel soit affichée à l'écran. Entrer en mode expert et sélectionner SET0.
2. Faire tourner le BPR dans le sens antihoraire jusqu'à ce que les deux DEL s'allument en rouge.
3. Faire tourner le BPR dans le sens horaire jusqu'à ce que la valeur affichée soit zéro et que les deux DEL rouges s'éteignent.

Pour que l'appareil retourne à la programmation de défaut, faire tourner le BPR jusqu'à ce que la flèche de gauche (4) et celle de droite (5) indiquant la tendance soient affichées simultanément.

Remarque:

À cause de l'écart possible du capteur, il est recommandé de compenser l'appareil tous les ans.

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouverez les informations pour régler le rétro-éclairage de l'écran (voir Fig. 49). Dans cet exemple, la DEL a été configurée pour rester allumée (ON) en permanence (+).

Fig. 49. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage suivant est visualisé où vous trouvez les informations sur les modes de simulation (voir Fig. 50). Dans cet exemple, le mode de simulation a été désactivé (OFF).

Fig. 50. Affichage visualisé après avoir tourné le BPR

Voir aussi la section «Configuration/Exécution des modes de simulation», page 17 pour les instructions de configuration et d'exécution des modes de simulation.

Après avoir tourné le BPR d'une autre coche dans le sens horaire, l'affichage visualisé suivant est visualisé où vous trouverez les informations sur le code ou le verrouillage (voir Fig. 51). Si aucun code n'a été établi, (code = 0000), l'écran ci-dessous à gauche sera affiché; si un code a été établi (code = 0001 à 9999), l'écran ci-dessous à droite sera affiché.

Fig. 51. Affichage visualisé après avoir tourné le BPR

Après avoir tourné le BPR d'une autre coche dans le sens horaire, le dernier affichage du mode expert sera visualisé (voir Fig. 52).

Fig. 52. Dernier affichage visualisé après avoir tourné le BPR

Vous pouvez parcourir en arrière les affichages en faisant tourner le BPR d'une coche à la fois dans le sens antihoraire. L'affichage précédent sera visualisé et ainsi de suite tous les autres en séquence inversée.

Remarque:

Lorsque, en mode expert, aucune configuration n'est modifiée, après le timeout (1 minute) l'appareil retournera en mode de base.

Remarque:

Lorsque, en mode expert, une valeur est modifiée, l'appareil continue à visualiser l'affichage de la série visualisée à ce moment-là, jusqu'à ce que l'utilisateur sauvegarde une valeur à l'aide de « SAVE » ou « REST »

Configuration en mode expert

L'écran doit afficher le paramètre souhaité et pour cela vous devez parcourir la séquence d'affichage montrée ci-dessous, jusqu'à atteindre l'affichage visé (voir l'exemple de la Fig. 53).

Fig. 53. Affichage du paramètre souhaité à modifier

Appuyez sur le BPR. L'écran afficheur ne change pas, seulement le symbole EDIT est affiché (voir l'exemple de la Fig. 54).

Fig. 54. Affichage visualisé après l'apparition du symbole EDIT

Si vous appuyez de nouveau sur le BPR, l'écran retourne à l'affichage montré sur la Fig. 53. Autrement, en tournant le BPR dans le sens horaire ou antihoraire, l'écran affichera les options de configuration selon la sélection (dans cet exemple: autre unité, par ex. psi).

Fig. 55. Affichage visualisé après la sélection d'une autre unité

Si vous appuyez de nouveau sur le BPR l'écran retourne à l'affichage montré sur la Fig. 53, mais avec une nouvelle unité (à savoir: psi). Si, au contraire, vous faites tourner le BPR jusqu'à la fin de la séquence, le symbole «EXIT» (voir Fig. 56).

Fig. 56. Affichage visualisé après avoir tourné le BPR

Maintenant vous pouvez appuyer sur le BPR pour confirmer que vous VOULEZ SORTIR DE LA SEQUENCE DE MODIFICATION et puis faites tourner le BPR dans le sens horaire ou antihoraire (selon le cas) jusqu'à ce que le symbole «SAVE» (voir Fig. 57) ou «REST» (voir Fig. 58) soit affiché à l'écran.

Fig. 57. Affichage visualisé après avoir tourné le BPR sur «SAVE»

Maintenant, vous avez seulement deux options : vous pouvez confirmer ou annuler les nouveaux paramètres. Pour confirmer, appuyez sur le BPR pour sauvegarder en mémoire des nouveaux paramètres. Pour annuler, faites tourner le BPR et l'affichage suivant sera visualisé (voir Fig. 58).

Fig. 58. Affichage visualisé affiché après avoir tourné le BPR sur «REST»

Si à ce moment vous appuyez sur le BPR, les nouvelles valeurs seront annulées et les valeurs précédentes seront rétablies en mémoire. Après l'affichage «REST» ou «SAVE», l'appareil retourne en mode de base.

Remarque:

Lorsqu'une sortie est configurée pour fonctionner comme contrôleur ou comme une fenêtre de contrôle (WIN) de pression maximale ou minimale, il peut arriver que la DEL de la sortie correspondante s'allume en rouge. Cela indique que le logiciel a assigné à SP et RP des valeurs non plausibles (par ex.: SP = RP ). Dans ce cas, vous nevez entraer en mode de base et changer les valeurs de SP et/ou RP pour éteindre la DEL rouge. La DEL rouge peut encore s'allumer lorsque la pression actuelle est affichée en mode de base ou lorsque les configurations ne sont pas plausibles.

Configuration d'une sortie comme contrôleur de pression maximale

Lorsqu'une des sorties est configurée pour fonctionner comme contrôleur de pression maximale, l'appareil monitorise et agit en fonction des changements de pression par rapport à une limite supérieure préétablie (SP). Lorsque la valeur maximale est dépassée, la sortie relative effectuera la commutation. Ce système de commutation permet qu'un dispositif de contrôle puisse alors, par exemple, réduire la

pression. Dès que la pression baisse au-dessous du point de commutation inversé (RP), la sortie retournera à son état initial. Par conséquent, l'opération de commutation est déclenchée lorsque la pression dépasse SP, tandis que l'opération d'inversion de commutation est activée lorsque la pression baisse au-dessous de RP!

Fig. 59. Contrôleur de pression maximale

Example:

Fig. 60. Configuration de la sortie 1 comme contrôleur de pression maximale

Configuration d'une sortie comme contrôleur de pression minimale. Lorsqu'une des sorties est configurée pour fonctionner comme contrôleur de pression minimale, l'appareil monitorise et agit en fonction des changements de pression par rapport à une limite inférieure prétable (SP). Lorsque la valeur minimale entrée est dépassée, la relative sortie effectuera la commutation. Ce système de commutation permet qu'un dispositif de contrôle puisse alors augmenter la pression. Dès que la pression dépasse le point de commutation inversée (RP), l'appareil retourne à l'état initial. Par conséquent, l'opération de commutation est déclenchée lorsque la pression baisse au-dessous de SP, tandis que l'opération d'inversion de commutation est activée lorsque la pression dépasse RP.

Fig. 61. Contrôleur de pression minimale

Example:

Fig. 62. Configuration de la sortie 1 comme contrôleur de pression minimale

Configuration d'une sortie comme fenêtre de contrôle

Lorsqu'une sortie est configurée pour fonctionner comme fenêtre de contrôle, l'appareil monitorise et agit en fonction des changements de pression au-dessus d'une plage préétablie. Dès que la pression sort de cette plage, la sortie correspondante effectuera la commutation. Ces opérations de commutation permettent à un dispositif de contrôle d'augmenter ou réduire la pression selon le cas. Dès que la pression returne à l'intérieur de la plage préétablie, l'appareil returne à l'état initial. Donc la commutation est activée lorsque la pression sort la plage préétablie, mais avec un certain degré d'hysteresis (pour éviter des commutations hors contrôle de la part du contrôleur de pression).

Fig. 63. Fenêtre de contrôle de pression WIN

Fig. 64. Configuration de la sortie 1 comme fenêtre de contrôle de pression «WIN»

Remarque:

Lorsque vous configurez une sortie pour fonctionner comme fenêtre de contrôle de pression (WIN), la seule limite aux valeurs de SP et RP correspondants est une différence minimale entre ces derniers. SP doit être supérieur ou inférieur à RP.

Configuration/exécution des modes de simulation

Les modes de simulation sont au nombre de deux : SIM1 et SIM2.

La fin de SIM1 est de permettre à l'utilisateur d'essayer ses configurations en faisant tourner le BPR (qui simule l'augmentation / réduction de la pression) et d'observer en même temps si les DEL s'allument correctement lors du signal de pression correspondant et si les informations correspondantes (texte, symboles) sont affichées à l'écran.

La fin de SIM2 est de permettre à l'utilisateur d'essayer ses configurations en observant alternativement la commutation des sorties. En particulier, l'utilisateur peut essayer le temps de réponse de l'installation à l'intérieur d'une plage de 300 ms à 20 s (correspondant à une plage de 0...100%).

Pour configurer un mode de simulation, procédez de la manière suivante: 1. Entrez en mode expert.

1. Faites tourner le BPR dans le sens horaire jusqu'à ce que «SIM-» soit affiché.
2. Appuyez sur le BPR. Le symbole EDIT est affiché
3. Faites tourner le BPR dans le sens horaire jusqu'à ce que SIM1 ou SIM2 (selon nécessité) soient affichés.
4. Appuyez sur le BPR; le symbole EDIT n'est plus affiché.
5. Faites tourner le BPR dans le sens horaire jusqu'à ce que le texte «EXIT» soit affiché. Appuyez sur le BPR pour confirmer que vous pouvez sortir du mode expert. Il n'est pas nécessaire de sauvegarder le mode de simulation jusqu'à configurer – c'est fait automatiquement. Toutefois, après environ 30 minutes, la simulation sera automatiquement terminée et l'appareil retournera au fonctionnement normal.

Pour exécuter SIM1, procédez de la sorte:

1. Juste après avoir complété la configuration sus-mentionnée, l'appareil est en mode de base et FSO (sortie pleine échelle) est affichée. Appuyez sur le BPR : le symbole EDIT est affiché.
2. Faites tourner le BPR dans le sens horaire et/ou anti-horaire, ce qui simulera une augmentation/reduction de la pression. OUT1[2], la sortie du relais inverseur, la sortie analogique et aussi les indicateurs de trainée de la pression mini./maxi. réagiront comme si une pression réelle était appliquée. Tandis que la simulation est en cours, l'écran afficheur de l'appareil visualisera des informations et les deux DEL s'allumeront / changeront leur couleur / s'éteindront juste comme si une pression réelle était appliquée. Pendant l'exécution de la simulation, le texte «SIM1» sera affiché toutes les 10 ou 5 secondes. Après environ 30 minutes, le mode de simulation sera désactivé automatiquement.

Pour exécuter SIM2, procédez de la façon suivante:

1. Juste après avoir complété la configuration sus-mentionnée, l'appareil est en mode de base et FSO (sortie pleine échelle) est affichée. Appuyez sur le BPR : le symbole EDIT et une valeur de 100,0% (signifiant «décai de commutation maxi.») seront affichés.
2. Configurez la valeur désirée entre 0,0% (décai de commutation mini. = environ 300 ms) et 100% (décai de commutation maxi. = environ 20 s) en faisant tourner le BPR dans le sens horaire et/ou antihoraire. OUT1[2], la sortie du relais inverseur, la sortie analogique et aussi les indicateurs de trainée de la pression mini. / maxi. réagiront comme si une pression réelle était appliquée. Tandis que la simulation est en cours, l'écran afficheur de l'appareil visualisera des informations et les deux DEL s'allumeront / changeront leur couleur / s'éteindront juste comme si une pression réelle était appliquée. Pendant l'exécution de la simulation, le texte «SIM2» sera affiché toutes les 10 ou 5 secondes. Après environ 30 minutes, le mode de simulation sera désactivé automatiquement.

Fonction d'alarme

En plus du pin 2 de la prise 2, qui est connecté en permanence comme commutateur de tension positive fonctionnant comme une sortie d'alarme, il est possible de configurer OUT2 (pin 2 de la prise 1) comme une sortie d'alarme.

Dès que les capteurs de l'appareil détectent une défaillance d'alimentation au-dessous d'une valeur critique donnée ou en cas de panne au capteur, qui sont des événements faisant sortir l'appareil de la plage des températures admises, ou bien s'il se produit une surcharge sur OUT1[2], les deux DEL s'allument en rouge (voir aussi la section "Codes d'erreur" à la page 9).

Fig. 65. OUT2 configurée comme sortie d'alarme

REGLAGE EN USINE

Caracteristique		Réglage EN usine
OUT1	définition	SP/RP (contrôleur max.)
	fonction	sortie 0 V N.O.
	SP	2/3 FSO
	RP	1/3 FSO
OUT2	définition	SP/RP (fonction WIN)
	fonction	sortie 0 V N.O.
	SP	2/3 FSO
	RP	1/3 FSO
AOUT	fonction	non inversée (normale: 0...10 V)
	ZERO	limite inférieure de la plage de mesure
	FSO	limite supérieure de la plage de mesure
REL		coupled avec OUT1
Filtre (ATT)		désactivé (= 0)
Unité		bar
Code		0000 (=aucun code/déverrouillé), EXPN

Accessions

Les composants suivants ne sont pas inclus dans la fourniture, mais ils doivent être commandés séparément:

connecteur type M12, code A, 5 pôles, femelle. connecteur pour raccordement du relais type M12, code B, 4 pôles, femelle, coudé, fourni avec câble pré-assemblé. - capuchons de protection supplémentaires pour les connexions non utilisées (pour satisfaire aux conditions requises par la classe de protection IP65). - réglage en usine des paramètres et des configurations. - Set de fixation sur paroi AST1, voir Fig. 66.

Fig. 66. Set de fixation sur paroi AST1

Voir aussi: PST... et PST...-R Electronic Pressure Switches/Transmitters, Product Data (EN0B-0346 GE51).

Des informations supplémentaires et une documentation technique en format électronique sont disponibles aux adresses URL suivants:

www.honeywell.de/fema

www. fema. biz

Code perdu/oublie

Si l'on perd ou oublie le code, il est possible de déverrouiller l'appareil à l'aide du code master à demande à Honeywell (merci de nous communiquer le numéro de fabrication de l'appareil).

PLAGES De pression, connxions et fourniture des modeles

Tableau 5. Plages de pression, connexions et fourniture de modèles

Plages de pression(bar)	Type de pression	Pression d'éclatem ent (bar)	Pression maxi. (bar)	Dérivétempérature(%/10 K)	Système de connexion	Fourniture
						Commutateur et transmetteur	Commutateur, transmetteur et relais
-1...+1	relative	≥ 10	6	0,3	G1/2"	PSTV01RG12S	PSTV01RG12S-R
0...0,25	relative	≥ 10	1	0,5*	G1/2"	PSTM250RG12S	PSTM250RG12S-R
0...0,4	relative	≥ 10	2	0,5*	G1/2"	PSTM400RG12S	PSTM400RG12S-R
0...0,6	relative	≥ 10	2	0,5*	G1/2"	PSTM600RG12S	PSTM600RG12S-R
0...1	relative	≥ 10	6	0,3	G1/2"	PST001RG12S	PST001RG12S-R
0...1,6	relative	≥ 10	6	0,3	G1/2"	PST002RG12S	PST002RG12S-R
0...4	relative	≥ 20	12	0,3	G1/2"	PST004RG12S	PST004RG12S-R
0...10	relative	≥ 50	30	0,3	G1/2"	PST010RG12S	PST010RG12S-R
0...25	relative	≥ 125	75	0,3	G1/2"	PST025RG12S	PST025RG12S-R
0...60	relative	≥ 300	180	0,3	G1/2"	PST060RG12S	PST060RG12S-R
0...100	relative	≥ 500	300	0,3	G1/2"	PST100RG12S	PST100RG12S-R
0...250	relative	≥ 1 600	500	0,3	G1/2"	PST250RG12S	PST250RG12S-R
0...600	relative	≥ 1 800	1 000	0,3	G1/2"	PST600RG12S	PST600RG12S-R
-1...+1	relative	≥ 10	6	0,3	G3/4"	PSTV01RG34F	PSTV01RG34F-R
0...0,25	relative	≥ 10	1	0,5*	G3/4"	PSTM250RG34F	PSTM250RG34F-R
0...0,4	relative	≥ 10	2	0,5*	G3/4"	PSTM400RG34F	PSTM400RG34F-R
0...0,6	relative	≥ 10	2	0,5*	G3/4"	PSTM600RG34F	PSTM600RG34F-R
0...1	relative	≥ 10	6	0,3	G3/4"	PST001RG34F	PST001RG34F-R
0...1,6	relative	≥ 10	6	0,3	G3/4"	PST002RG34F	PST002RG34F-R
0...4	relative	≥ 20	12	0,3	G3/4"	PST004RG34F	PST004RG34F-R
0...10	relative	≥ 50	30	0,3	G3/4"	PST010RG34F	PST010RG34F-R
0...25	relative	≥ 125	75	0,3	G3/4"	PST025RG34F	PST025RG34F-R
0...2	absolue	≥ 10	6	0,3	G1/2"	PST002AG12S	PST002AG12S-R
0...10	absolue	≥ 50	30	0,3	G1/2"	PST010AG12S	PST010AG12S-R
0...2	absolue	≥ 10	6	0,3	G3/4"	PST002AG34F	PST002AG34F-R
0...10	absolue	≥ 50	30	0,3	G3/4"	PST010AG34F	PST010AG34F-R

Remarque*

Selon l'orientation d'installation, le poids du diaphragme et du medium de replissage dans les capteurs des modèles PSTM... peut interférer jusqu'à 0,5% FS sur les valeurs mesurées. Tous les appareils sont étalonnés en position verticale ; lors de positions pas verticales, des écarts dans les valeurs mesurées peuvent se produire. Pour les modèles PSTM..., il est toutefois préférable que l'installation soit verticale (avec l'appareil en amont du tube de connexion). En tout cas, tous les appareils peuvent être compensés à tout moment au moyen de la fonction de compensation intégrée («SET0» affiché à l'écran).

Tableau de parametrage et configuration

Activité / État	L'écran LCD affiche		Configuration paramètres
	symboles	valeurs numér. / texte	mode de base	mode expert
La pression actuelle est affichée1
pression actuelle	|||||||||||||||||||||, unités	valeur numérique	-	-
SP [RP] de OUT1	OUT1	-	-	-
SP [RP] de OUT2	OUT2	-	-	-
AOUT (pression entre ZERO et FSO)	AOUT	-	-	-
augmentation pression	↓	-	-	-
diminution pression	↓	-	-	-
alarme	WARN	valeur numérique	NON	NON
Paramétrage Sortie 1 [Sortie 2]
SP	Ⅰ, OUT1 [OUT2], SP	valeur numérique	OUI	NON
RP	Ⅰ, OUT1 [OUT2], RP	valeur numérique	OUI	NON
limite inf. fenêtre de contrôle (WIN)	Ⅰ, OUT1 [OUT2], SP	valeur numérique	OUI	NON
limite sup. fenêtre de contrôle (WIN)	Ⅰ, OUT1 [OUT2], RP	valeur numérique	OUI	NON
Paramétrage Sortie 1 [Sortie 2]
contrôleur pression maxi. (SP>RP)	EXPERT, SP, RP, |||	OUT1 [OUT2]	NON	OUI
contrôleur pression mini. (SP<RP)	EXPERT, SP, RP, «|||	OUT1 [OUT2]	NON	OUI
fenêtre de contrôle (WIN)	EXPERT, WIN	OUT1 [OUT2]	NON	OUI
sortie 2 comme WARNING	EXPERT, WARNING	OUT2	NON	OUI
OUT1[2] à collect. ouvert 0 V N.F.	EXPERT, —, ZERO	FCT1 [FCT2]	NON	OUI
OUT1[2] à collect. ouvert 0 V N.O.	EXPERT, —, ZERO	FCT1 [FCT2]	NON	OUI
OUT1[2] à collect. ouvert ten pos N.F.	EXPERT, —, FSO	FCT1 [FCT2]	NON	OUI
OUT1[2] à collect. ouvert ten pos N.O.	EXPERT, —, FSO	FCT1 [FCT2]	NON	OUI
sortie 1 [2] comme «push-pull»	EXPERT, —, ZERO, FSO	FCT1 [FCT2]	NON	OUI
sortie 1 [2] comme «push-pull» inv.	EXPERT, —, ZERO, FSO	FCT1 [FCT2]	NON	OUI
Paramétrage de la Sortie Analogue
limite inférieure (ZERO) plage	Ⅰ, AOUT, ZERO	valeur numérique	OUI	NON
limite supérieure (FSO) plage	Ⅰ, AOUT, FSO	valeur numérique	OUI	NON
Configuration de la Sortie Analogue
sortie contrôleée en tension 0...10 V	EXPERT, AOUT	FCTV	NON	OUI
sortie contrôleée en tension 10...0 V	EXPERT, AOUT, INV△	FCTV	NON	OUI
sortie contrôleée en courant 4...20 mA	EXPERT, AOUT	FCTA	NON	OUI
sortie contrôleée en courant 20...4 mA	EXPERT, AOUT, INV△	FCTA	NON	OUI
Configuration du Relais
relais couple avec sortie 1	EXPERT, OUT1	REL	NON	OUI
relais couple avec sortie 2	EXPERT, OUT2	REL	NON	OUI
relais configuré sortie d'alarme	EXPERT, WARNING	REL	NON	OUI
Configuration de l'Unité
unité	EXPERT, Pa / bar / psi	UNIT	NON	OUI
Paramétrage du filtre
réduction	Ⅰ, ATT, %	valeur numérique/OFF	OUI	NON
Verrouillage/Déverrouillage de l'Apparil utilisant un Code
déverrouillée (code = 0000)	-	EXP	OUI	NON
verrouillée (code ≠ 0000)	-	CODE, valeur numér.	OUI	NON
Modification du Code
appareil verrouillé	EXPERT	LOCK	NON	OUI
appareil déverrouillé	EXPERT	CODE	NON	OUI

TABLEAU DE PARAMETRAGE ET CONFIGURATION (SUITE)

Activité / État	L'écran LCD affiche		Configuration paramétres
	symboles	valeurs numér. / texte	mode de base	mode expert
Réinitialisation de l'éclairage de l'écran
ON en permanence	EXPERT	LED+	NON	OUI
OFF étant	EXPERT	LED-	NON	OUI
Indicateur de trainée
pression maxi. mesurée	■ □ □ □ , unité pression	valeur numérique	OUI	NON
temps écoulé depuis mesure pression maxi.	■ □ □ □ , EDIT, h	valeur numér. ou NAVL	OUI	NON
pression mini. mesurée	« ■ ■ ■ , unité pression	valeur numérique	OUI	NON
temps écoulé depuis mesure pression mini.	« ■ ■ ■ , EDIT, h	valeur numér. ou NAVL	OUI	NON
réinitialisation sauvegarde	« ■ ■ ■ [■ ■ ■ ] , EDIT	RSET	OUI	NON
Modes de simulation
configuration mode de simulation	EXPERT, EDIT	SIM- ou SIM1 ou SIM2	NON	OUI
exécution simulation pression (SIM1)	■ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▫, EDIT	valeur numérique, SIM1	OUI	NON
exécution simulation commut. (SIM2)	■ , %, EDIT	valeur numérique, SIM2	OUI	NON
Fonctions cachées (juste après l'allumage de l'appareil, appuyez sur le BPR jusqu'à ce que «V» soit affchéé à l'écran)
verrouillé mode expert	EXPERT, EDIT	EXPL	NON	OUI
déverrouillé mode expert	EXPERT, EDIT	EXPN	NON	OUI
compensation de l'appareil	« , », ■ , EXPERT, EDIT, unité pression	valeur numérique	NON	OUI

VUE des affichages

Fig. 67. Vue des affichages en mode de base (à gauche) et en mode expert (à droite)
