DWAMV - Elektronischer Druckschalter HONEYWELL - Kostenlose Bedienungsanleitung

Produkttyp	Elektronischer Pressostat / Manokontakt
Marke	HONEYWELL
Modell	DWAMV
Kategorie	Maximaldruckbegrenzer
Max. Abschaltspannung	250 V DC
Max. Abschaltstrom	8 (5) A
Umgebungstemperatur	-20 bis 70 °C
Max. Mediumstemperatur	70 °C
Schutzart	IP 54
Gehäusematerial	Aluminium-Druckguss
Druckanschluss	G 1/2 Außengewinde (Manometeranschluss)
Einbaulage	Senkrecht oder waagerecht
Hauptfunktionen	Überwachung des Maximaldrucks, einstellbarer Schaltpunkt, Begrenzer mit mechanischer Verriegelung (optional)
Sicherheit	Gerät nicht öffnen, lackierte Schrauben nicht verstellen, elektrische und hydraulische Grenzen einhalten
Wartung	Vor Sonneneinstrahlung und Regen schützen; Kondensation vermeiden
Einstellung	Zwei konzentrische Stifte: großer für Schaltpunkt, kleine Innenschraube für Differenz
Schaltdifferenz	Einstellbar (Modell DWAMV)
Kontaktart	Mikroschalter (bistabil für Begrenzer SDBAM)
Zertifizierungen	TÜV, gemäß TRD 604, DIN 4751, Richtlinie 97/23/EG
Vorsichtsmaßnahmen	Verbrennungsgefahr bei hoher Temperatur; RC-Beschaltung bei induktiven Lasten verwenden
Wichtiger Hinweis	Präzisionsgerät werkseitig eingestellt, lackierte Schrauben nicht verstellen

Häufig gestellte Fragen - DWAMV HONEYWELL

Wie stelle ich den Schaltdruck am DWAMV ein?

Verwenden Sie den äußeren großen Stift, um den oberen Schaltpunkt (Druckanstieg) einzustellen. Die kleine Innenschraube dient zur Einstellung der Schaltdifferenz (Hysterese) und damit des unteren Schaltpunkts. Vor jeder Einstellung lösen Sie die Madenschraube über der Skala etwa 2 Umdrehungen und ziehen Sie sie nach der Einstellung wieder fest. Verwenden Sie ein Manometer zur genauen Einstellung.

Was ist der Unterschied zwischen DWAM und DWAMV?

Das Modell DWAMV hat eine einstellbare Schaltdifferenz (variable Hysterese), während das DWAM eine feste Differenz hat. Beide sind Pressostate zur Überwachung des Maximaldrucks.

Wie entsperre ich einen Druckbegrenzer SDBAM?

Drücken Sie die Entriegelungstaste mit einem roten Punkt auf der Seite der Skala des Abschaltgeräts (z. B. mit einem Schraubendreher). Die Entriegelung ist nur möglich, wenn der Druck um einen bestimmten Wert unter den Sollwert gefallen ist (z. B. 0,12 bar für SDBAM 625).

Welchen Druckanschluss hat der DWAMV?

Der Anschluss ist ein Außengewinde G 1/2 A (Manometeranschluss nach DIN 16288) mit einem Innengewinde G 1/4 nach ISO 228 Teil 1. Er wird direkt auf die Leitung oder auf eine ebene Fläche mit zwei 4-mm-Schrauben montiert.

Welche IP-Schutzart hat der Pressostat?

Die Schutzart ist IP 54 nach DIN IEC 529, was bedeutet, dass es gegen Staub und Spritzwasser geschützt ist.

Kann ich das Gerät mit aggressiven Gasen oder Flüssigkeiten verwenden?

Nein, die Verwendung von Säuren, aggressiven Medien (Flüssigsäuren, Kupferchlorid, Königswasser, Wasserstoffperoxid) und instabilen Gasen (Cyanwasserstoff, gelöstes Acetylen, Stickoxid) ist verboten. Führen Sie vor der Verwendung immer einen Beständigkeitstest der Medien durch.

Wie installiere ich den Pressostat DWAMV richtig?

Die Montage muss von einem qualifizierten Techniker (elektrisch/hydraulisch/mechanisch) durchgeführt werden. Installieren Sie das Gerät auf einem Werkstoff mit gleichwertigem elektrochemischem Potential, um Kontaktkorrosion zu vermeiden. Ziehen Sie nur am Sechskantanschluss fest, niemals am Gehäuse oder Stecker. Schalten Sie die Spannung vor dem Anschließen ab.

Was tun, wenn die Last induktiv ist?

Induktive Lasten können Verbrennung oder Schmelzen der Kontakte verursachen. Es ist zwingend erforderlich, Maßnahmen wie die Verwendung geeigneter RC-Glieder zum Schutz der Kontakte zu ergreifen.

Wie hoch ist die maximal zulässige Temperatur für das Medium?

Die maximale Mediumstemperatur beträgt 70 °C. Bei heißerem Medium müssen Maßnahmen (z. B. Wassersackrohr) ergriffen werden, um ein Überschreiten dieser Grenze im Abschaltgerät zu verhindern. Die Umgebungstemperatur muss zwischen -20 und +70 °C liegen.

Kann ich das Gerät zur Reparatur oder Einstellung öffnen?

Nein, der Pressostat ist ein werkseitig eingestelltes Präzisionsgerät. Es ist verboten, das Gehäuse zu öffnen oder die lackierten Justageschrauben zu verstellen, da sich sonst die Schaltpunkte ändern und das Gerät neu justiert werden muss. Bei Problemen wenden Sie sich an den Hersteller.

BEDIENUNGSANLEITUNG DWAMV HONEYWELL

Druckwächter Druckbegrenzer

GB

Pressure Switch Pressure Limiter

F

Druck 100/1, Ausg. 4.83

Registrar-Nr.

TÜV. DW 04-132 für DWAM...

TÜV. DW 04-133 für DWAMV...

TÜV. SDB 04-134 für SDBAM...

Funktion

Druckwächter

Druckbegrenzer (mit interner oder externer Verriegelung)

Wirkungsrichtung

für Maximaldrucküberwachung

Anlagen nach TRD 604

Anlagen nach DIN 4751, T.2

Sensor

"Besondere Bauart" durch Sicherheitsssensor

Druckgeräterichtlinie

Prüfungslage für Baumusterprüfung nach DGR 97/23EG:

VdTUV-Merkblatt Druck 100/1 und DIN 3398, Teil 4

Zertifikat Nr.:

01 202 931-B-02-0005-01 für DWAM...

01 202 931-B-02-0006-01 für DWAMV...

01 202 931-B-02-0007-01 für SDBAM...

Wichtiger Hinweis:

Die Druckschalter sind Prazisionsgeräte, die im Werk eingestellt und justiert werden.

Das Gerät deshalb nicht öffnen, die verlackten Justierschrauben nicht verstellen. Die Schaltpunkte wurden sich verändern - neue Justierung ware erforderlich.

TÜV

Wichtige Sicherheitsinformation

Bitte vor Installation und Inbetriebnahme durchlesen!

Installation und Inbetriebnahme

1. Druckschalter dürfen nur von für den Anwendungsbereich ausgebildeten Fachkräften (elektrisch/hydraulisch/mechanisch) unter Bechtung der Montageanweisung und der örtlichen gesetzlichen Bestimmungen montiert werden.
2. Installation (mechanische, druckseite Verbindung) der Geräte darf nur auf elektrochemisch gleichwertigen Materialien erfolgen, sonst droht Zerstörung des unedleren Metals durch Kontaktkorrosion und damit verbunden ein Stabilitätsverlust und Undichtigkeit!
3. Vorsicht beim Berühren - Verbrennungsgefahr. Gerät kann je nach Mediumtemperatur bis zu 70^ heißt werden. Beim Betrieb mit Medien bis zu -20^ , besteht Festfrierergefas!

Sicherheitshinweise

1. Geräte der Serie DWAM, DWAMV und SDBAM sind konstruiert für den Einsatz als Druckwächter und Begrenzer für Dampf- und Heißwasser sowie für Verfahrenstechnische Anwendungen, in denen auf Grund der erforderlichen Sicherheit selbstüberwachende Funktionalität erforderlich ist.

2. Gerät darf nur innerhalb der im Datenblatt festgelegten elektrischen, hydraulischen und thermischen Grenzen betrieben werden.

3. Induktive Lasten können Kontaktabbrand oder Verschmelzen der Kontakte verursachen. Maßnahmen zur Verhinderung müssen bauseitig vorgesehen werden, z.B. durch Verwendung geeigneter RC - Glieder.
4. Bei der Ausführung mit ZF 1979 (öl- und fettfrei) ist zu beachten, dass vom Öffnen der Verpackung bis zur vollständigen Montage eine Wiederverschmutzung der medienberühnten Oberflächen vermieden wird! Generell wird keine Haftung füröl- und fettfrei übernommen!
5. Medienberühre Sensorteile aus hochwertigen Edelstähen erlauben den Einsatz in Verbindung mit den verschiedenen Medien. Jedoch ist vor der Auswahl die Prüfung auf Medienbeständigkeit zwingend erforderlich!
6. Der Einsatz für Säuren und andere aggressive Medien, wie z.B. Flussäure, Kupferchlorid, Königswasser oder Wasserstoffperoxyd ist nicht zulässig.
7. Der Einsatz in Anlagen mit instabilen Gasen und Fluiden, wie z.B. Cyanwasserstoff, gelöstes Acetylen oder Stickstoffoxyd ist nicht zulässig.

8. Geräte müssen vor Sonneneinstrahlung und Regen geschützt werden.

9. Druckschalter sind Prazisionsgeräte, die werkssheit justiert werden. Deshalb darfas das Gerät niemals geöffnet, sowie verlackte Justierschrauben nicht verstellt werden.

10. Übermäßige Vibrationen am Druckschalter vermeiden, z.B. durch mechanische Entkoppelung oder andere Schwingungsdämpfungsmaßnahmen.
11. Stark verschutzte Medien konnen ein Zusetzen des Sensors und damit Fehl- bzw. Nichtfunktion bewirken. Falls die Geräte dafür verwendet werden sollen, müssen geeignete Druckmittler vorgeschaltet werden.
12. Druckschalter und Druckmittler bilden eine Funktionseinheit und dürfen im Feld niemals voneinander getrennt werden.
13. Vor Demontage (Entfernen des Druckschalters von der Anlage) ist das Geräts spannungsfrei zu schalten, sowie die Anlage zu entleeren. Unfallverhütungsvorschriften beachten.
14. Drucksalter niemals als Steighilfe in der Anlage missbrauchen!
15. Keine Haftung durch Honeywell GmbH bei Zuwiderhandlungen.

PLT-Schutzeinrichtungen

1. Falls das Gerät in eine PLT-Schutzeinrichtung nach IEC61511 eingebaut wird, sind die entsprechenden technischen Daten aus dem SIL-Zertifikat zu beachten.

1. Grundausstattung der Druckwächter/Druckbegrenzer

Kapitel 1 beschreiben die Grundausstattung und die Montage der Druckwächter (ohne jegliche Zusatzfunktion). Varianten und Zusatzfunktionen behandeln die weiteren Kapitel.

1.1 Technische Daten (Gundausstattung)

Schalter

Einpolig umschaltend

Schalteistung

8 (5) A, 250 V AC

Einbaulage

Senkrecht und waagrecht

Max. Umgebungstemperatur

-20 bis 70^

Max. Mediumstemperatur

70^ ,hohere Mediumstemperaturesind.
moglich, wenn durch geeignete MaBnahmen (z.B.Wassersackrohr) obige Grenzwerte am Schaltgerat nicht uberschritten werden.
Bei Umgebungsstemperatur unter 0^ ist davon zu sorgen,dass im Sensor und im Schaltgerat kein Kondenswasser entstehen kann.

Schaltdifferenz

Werte siehe technische Datenblätter

Druckanschluss

Außengewinde G ½ A (Manometeranschluss)
nach DIN 16 288 und Innengewinde G ¼
nach ISO 228, Teil 1.

Schaltgerat

Stabiles Gehäuse aus seewasserbeständigem Aluminium-Druckguss mit Steckanschluss (200) oder Klemmanschluss (300).

Schutzart

IP 54 nach DIN IEC 529

Werkstoffe

siehe technische Datenblätter

Alle Druckschalter der Baureihen DWAM, DWAMV und SDBAM sind herstellerseitig bei steigendem Druck grundjustiert. Sie dürfen bestimmungsgemäß nur als Maximaldruckwächter, bzw. Maximaldruckbegrenzer eingesetzt werden.

Das bedeutet für das Schalten bei steigendem Druck:

(Untere Bereichsgrenze)

Der niedrigst möglich einstellbare Schaltpunkt ist um den Wert der Schaltdifferenz hörher als der Skalenanfang. DWAM, bzw. DWAMV schalten dann bei sinkendem Druck am Skalenanfang zurück. Beim SDBAM kann erst entriegelt werden, wenn der Druck bis zum Skalenanfangswert abgesunden ist.

(Obere Bereichsgrenze)

Der hochst möglich einstellbare Schaltdruck ist der Endpunkt der Skala. DWAM und DWAMV schalten darüber, sobald der Druck um den Wert der Schaltdifferenz abgesunden ist. SDBAM kann erst entriegelt werden, wenn der Druck um den Wert der Schaltdifferenz abgesunden ist.

Grundsatzlich gilt:

Alle Schalt- und Rückschaltpunkte müssen sich innerhalb der Grenzen des in den technischen Datenblättern beschrieben Einstellbereiches befinden!

1.2 Elektrischer Anschluss

Anschlussplan

Bei steigendem Druck:

3-1Öffnet, 3-2 schlieBt

Bei fallendem Druck:

3-2Öffnet, 3-1schlieBt

Verdraughtung

Die Verdraughtung erfolgt am Winkelstecker. Der Kabelausgang ist in jeweils 4 um 90^ gegeneinander versetzte Positionen möglich.

1. Schraube herausziehen
2. Den Schraubendreher in den Schlitz einfahren und nach unten drucken.

Bei Klemmenanschlussgehäuse (300) ist die Klemmeiste nach Abnahme des Deckels zugänglich.

Achtung: Spannung abschalten.

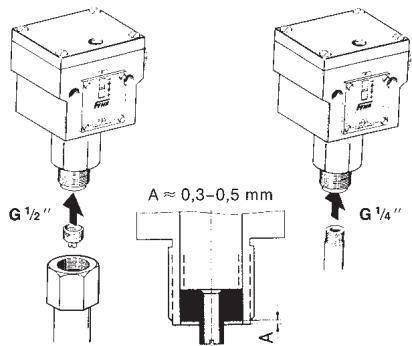

1.3 Druckanschluss

Montage: Direkt auf die Rohrleitung (Manometeranschluss G 1/2) oder mit 2 Schrauben (4 mm) an einer ebenen Fläche. Anziehen nur am Sechskant des Druckorgans, Gehäuse oder Stecker nie als Hebelarm benutzen.

AuBengewinde G1/2

(Manometeranschluss)

Bei Verwendung von

Flachdichtungen Zentrier

schraube eindrehen

(Tiefe A ca. 0,3-0,5 mm).

Innengewinde G^1 / 4

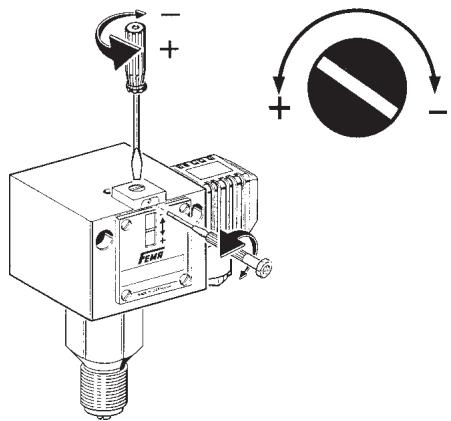

1.4 Einstellen des Schaltdrucks

Die Einstellung des Schaltdrucks erfolgt an der Stellspindel. Vor Verstellung ist der oberhalb der Skala liegende Gewindestift um ca. 2 Umdrehungen zu offen und nach der Einstellung wieder anzuziehen.

Der Skalenwert entspricht dem oberen Schaltpunkt (bei steigendem Druck). Der andere Schaltpunkt (bei fallendem Druck) ist um die Schaltdifferenz niedriger. Die Skala dient als Richtwertskala, für genaue Einstellungen ist ein Manometer erforderlich.

Bei Klemmenanschlussgehäuse ist die Einstellschraube nach Abnahme des Deckels zugänglich.

Achtung: Spannung abschalten.

1.5 Externe elektrische Verriegelung im Schaltschrank (Schaltungsvorschläge)

Ein Druckwächter kann auch als Begrenzer eingesetzt werden, wenn eine elektrische Verriegelung nachgeschaltet ist.

Bei Druckbegrenzung in Dampf- und Heißwasserkesseln ist die externe Verriegelung nur zulässig, wenn sichergestellt ist, dass der Druckwächter „besonderer Bauart" ist.

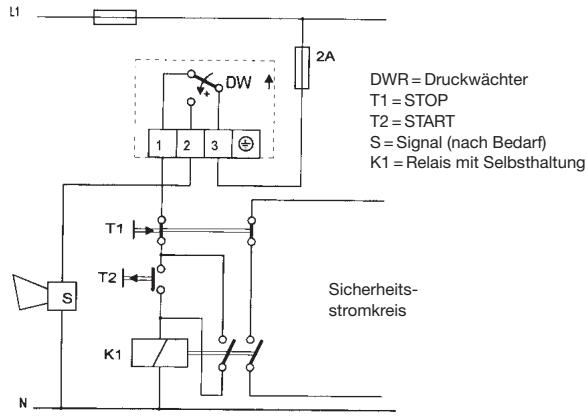

1.5.1 Maximaldruckbegrenzung mit externer Verriegelung

Bei Verwendung der oben dargestellen Verriegelungsschaltung werden die Anforderungen nach DIN 57 116/VDE 0116 erfüllt, wenn die elektrischen Betriebsmittel, wie Schütze oder Relais der externen Verriegelungsschaltung VDE 0660 bzw. VDE 0435 entsprechen.

2. Druckwächter mit einstellbarer Schaltdifferenz DWAMV...

2.1 Technische Daten wie 1.1
2.2 Elektrischer Anschluss wie 1.2
2.3 Druckanschluss wie 1.3
2.4 Einstellungen

Für die Einstellung des Schaltdrucks und der Schaltdifferenz steht je eine Einstellspindel zur Verfugung. Beide Spindeln sind zentrisch angeordnet. Die äußere Spindel mit größem Durchmesser beeinflübt den oberen Schaltpunkt, mit der kleinen innenliegenden Madenschraube wird die Schalt-differenz und damit derunte Schaltpunkt verändert.

Die Wirkungsrichtung ist durch die Pfeilrichtung angegeben.

Reihenfolge bei der Einstellung

a) Oberen Schaltpunkt (bei steigendem Druck) an große Spindel nach Skala oder Manometer einstellen
b) Mit kleiner innenliegender Schraube Schalt-differenz (xd) und damit unteren Schaltpunkt einstehen (bei fallendem Druck).

Bei Änderung der Schaltdifferenz bleibt der obere Abschaltpunkt unverändert, derunte Schaltpunkt wird um die Schaltdifferenz verschoben

SP = Schaltpunkt RSP = Rückschaltpunkt

3. Maximaldruckbegrenzer mit mechanischer Verriegelung des Schaltzustands (SDBAM...)

Anstelle des Mikroschalters mit selbstätiger Rückstellung, ist in den Begrenzern ein „bistabiler“ Mikrioschalter eingebaut.

Erreicht der Druck den an der Skala eingestellten Wert, schaltet der Mikroschalter um und bleibt in dieser Stellung. Die Sperre ist durch Eindrücken der Entriegelungstaste (an der Skalenseite des Schaltgeräts durch roten Punkt gekennzeichnet) wieder zu losen. Die Entriegelung kann erst dann erfolgen, wenn der Druck um einen bestimmen Betrag abgesenkt wurde.

3.1 Technische Daten wie 1.1

3.2 Elektrischer Anschluss

Umschaltung und Verriegelung bei steigendem Druck.

Anschluss Steuerstromkreis an Klemme 1 und 3.

3.3 Entriegelung bei Maximaldruckbegrenzern SDBAM

Durch Eindrücken der rot gekennzeichneten Taste an der Skalenseite des Schaltgeräts (z. B. mit Schraubendreher oder Kugelschreiber).

Die Entriegelung ist erst wirksam, wenn der Druck am Fuhler um die folgenden Werte unter den eingestillten Schaltdruck abgesenkt wurde:

Bei SDBAM

Bei SDBAM

Bei SDBAM

1

2,5

6

ca. 0,12 bar

ca. 0,15 bar

ca.0,4 bar

Bei SDBAM

Bei SDBAM

Bei SDBAM

625

16

32

ca. 0,6

ca. 0,8

ca. 3,0

SDBAM...

3.4 Einstellung wie 1.4

Bitte beachten:

Bei Maximaldruckbegrenzern entspricht der Skalenwert dem oberen Schaltpunkt.

4. Druckwächter mit vergoldeten Kontakten DWAM...-213, ...-513

Vergoldete Kontakte werden ausschließlich im Niederspannungsbereich angewendet, um die Übergangswiderstände an den Kontakten gering zu halten.

4.1 Technische Daten wie 1.1

Schalteistung

max. 24 V DC

max. 100mA

min. 5 V DC

min. 2 mA

Bei hohenen Spannungen und Strömen wird die Goldschicht an den Kontakten beschädigt.

Alle übrigen Daten entsprechen der Grundausstattung.

Application

Steam Hot water

Testing basis (DWR)

Publication 100/1, issue 4.83

Registration No.

TUV.DW 04-132 for DWAM... TUV.DW 04-133 for DWAMV... TUV.SDB 04-134 for SDBAM...

Function

Pour SDBAM Pour SDBAM Pour SDBAM
