MODE D'EMPLOI 425618X51 MURRAY

BRIGGSandSTRATTON Yard Power Products Group Copyright © 2008 Briggs & Stratton Corporation Milwaukee, WI USA. All Rights Reserved

MANUEL D’UTILISATION Modèle n° 425307X51A Type de produit N° fabrication 7800282

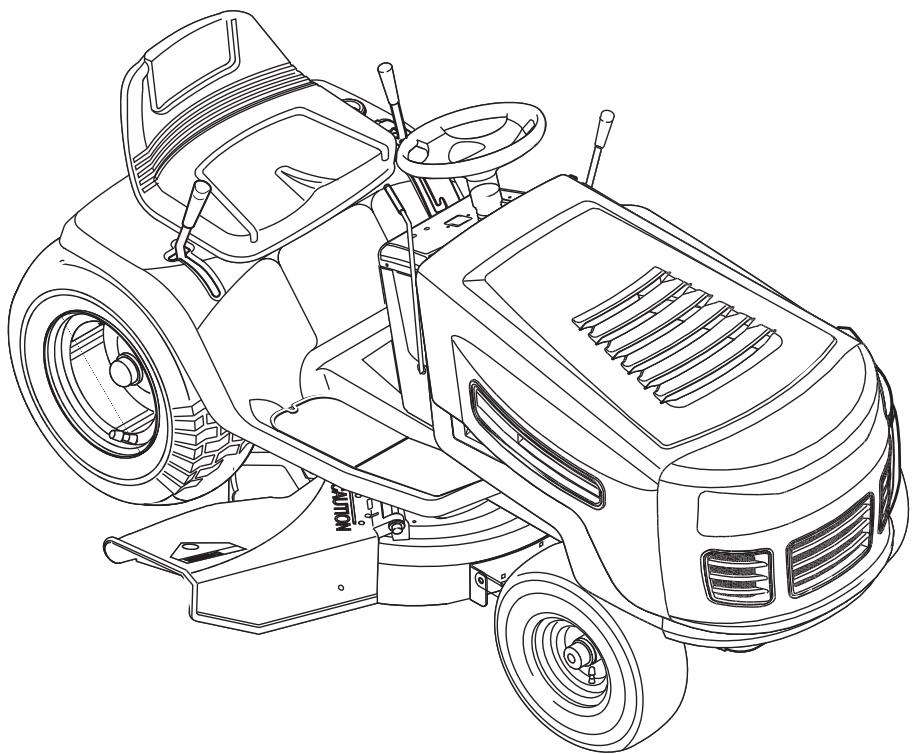

Description Tondeuse autoportée CE Murray 42"

ATTENTION: Lisez et suivez toutes les instructions N° réf. manuel 7102109 Révision 00 Date rév. 03/2008

TP 199-4854-00-RD-R Table des Matieres

Pictogrammes internationaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Garantie limitée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Informations generales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Pour une utilisation en toute securite . . . . . . . . . . . . . . . . . . . . . . . . . . .. 7 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 9 Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Tableau d’entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Table de depannages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

REMARQUE IMPORTANTE: les pictogrammes suivants sont situés sur votre appareil ou dans la documentation cijointe. Avant de vous servir de la tondeuse, apprenez à reconnaître chaque pictogramme.

Pictogrammes d’avertissement

REMARQUE IMPORTANTE: lire le manuel de l’utilisateur avant de mettre la tondeuse en marche.

AVERTISSEMENT: projection d’objets. Gardez vos distances. Lire le manuel de l’utilisateur avant de mettre la tondeuse en marche.

AVERTISSEMENT: ne pas utiliser la tondeuse sur des pentes de plus de 10 degrés.

DANGER: rester à l’écart, surtout les enfants, de l’appareil.

DANGER: ne pas poser le pied.

DANGER: gardez vos pieds et mains à distance de la lame rotative.

DANGER: débrancher le câble de la bougie avant toute inspection de l’appareil.

AVERTISSEMENT: surface brûlante.

10 AVERTISSEMENT: prêter attention lors du branchement et débranchement des accessoires. 11 AVERTISSEMENT: prendre garde à ne pas s’écraser les doigts. 12 IMPORTANT: pour régler le niveau du carter du bloc de coupe, suivre attentivement les instructions indiquées dans le Guide de l’utilisateur.

13 AVERTISSEMENT: ne pas s’approcher de la lame tant que le moteur tourne.

Pictogrammes de commande et de fonctionnement 1

Frein de stationnement

Maîtrisez le produit

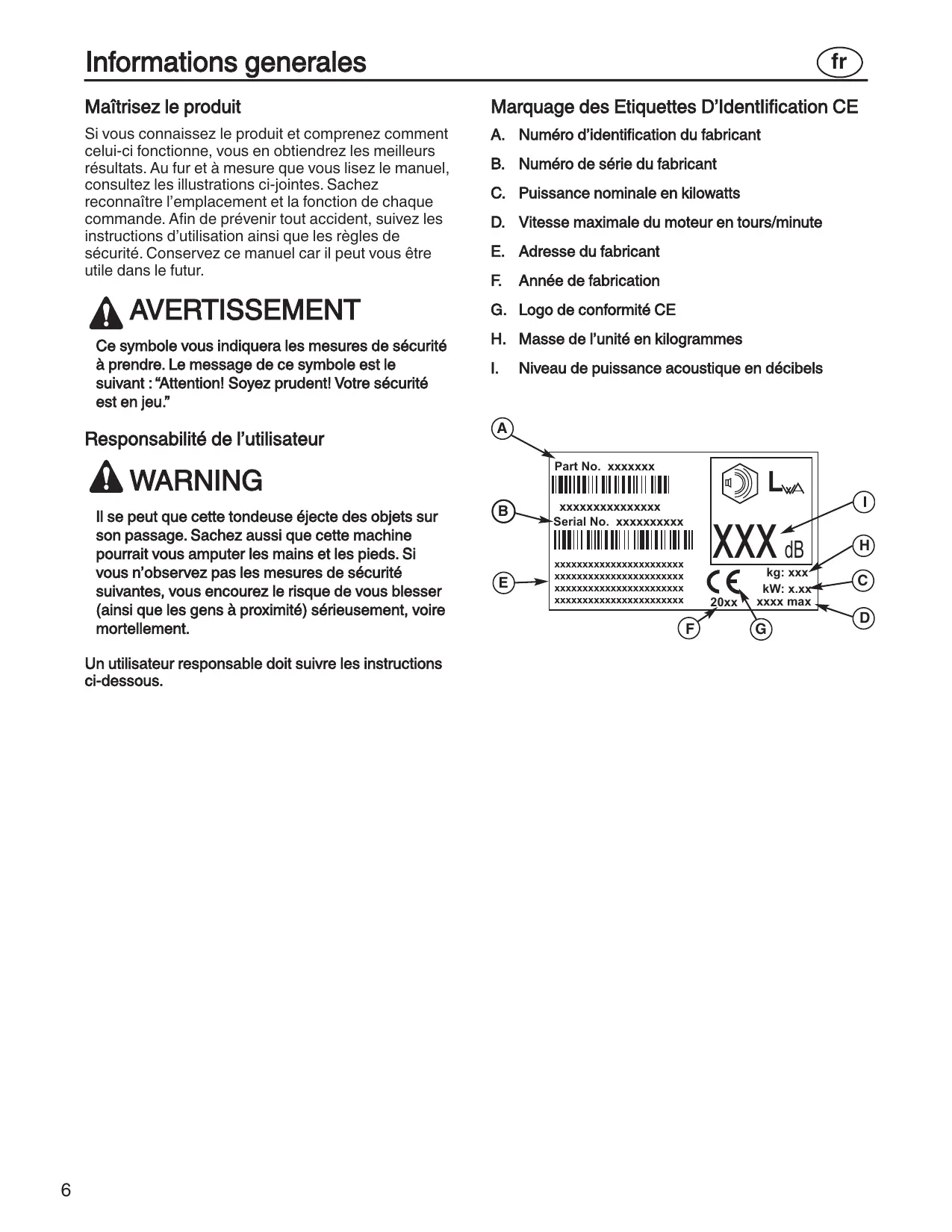

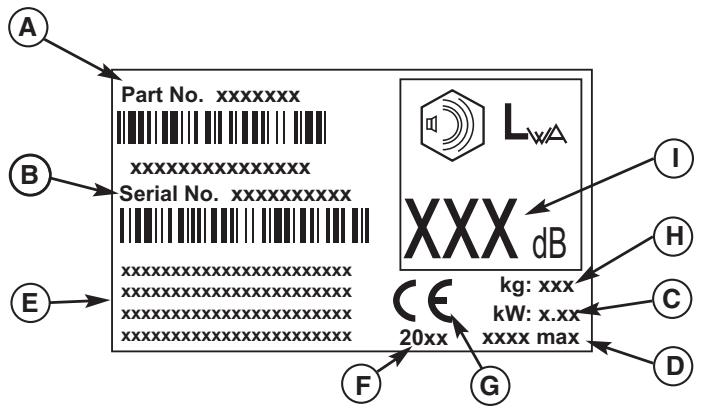

Marquage des Etiquettes D’IdentIification CE Si vous connaissez le produit et comprenez comment celui-ci fonctionne, vous en obtiendrez les meilleurs résultats. Au fur et à mesure que vous lisez le manuel, consultez les illustrations ci-jointes. Sachez reconnaître l’emplacement et la fonction de chaque commande. Afin de prévenir tout accident, suivez les instructions d’utilisation ainsi que les règles de sécurité. Conservez ce manuel car il peut vous être utile dans le futur.

A. Numéro d’identification du fabricant

AVERTISSEMENT Ce symbole vous indiquera les mesures de sécurité à prendre. Le message de ce symbole est le suivant : “Attention! Soyez prudent! Votre sécurité est en jeu.”

Responsabilité de l’utilisateur

B. Numéro de série du fabricant C. Puissance nominale en kilowatts D. Vitesse maximale du moteur en tours/minute E. Adresse du fabricant F.

G. Logo de conformité CE H. Masse de l’unité en kilogrammes I.

Un utilisateur responsable doit suivre les instructions ci-dessous.

Niveau de puissance acoustique en décibels

WARNING Il se peut que cette tondeuse éjecte des objets sur son passage. Sachez aussi que cette machine pourrait vous amputer les mains et les pieds. Si vous n’observez pas les mesures de sécurité suivantes, vous encourez le risque de vous blesser (ainsi que les gens à proximité) sérieusement, voire mortellement.

Année de fabrication

G H C D Pour une utilisation en toute securite Modèles de tondeusesà lames rotatives Conseils preliminaries 1. Lisez les instructions très attentivement. Familiarisez-vous avec les commandes et l’utilisation appropriée de l’équipement. 2. Ne jamais laisser des enfants ou des personnes non familiarisées avec le produit utiliser la tondeuse. Des regulations gouvernementales peuvent établir un âge minimum. 3. Ne jamais tondre lorsque des personnes, surtout des enfants, ou des animaux sont à proximité. 4. Garder à l’esprit que l’opérateur ou l’utilisateur est tenu responsable des risques ou accidents arrivés aux autres personnes ou à leurs biens. 5. Ne pas prendre de passagers. 6. Tous les conducteurs devraient recevoir des conseils théoriques et pratiques. Ces conseils sont: a. la nécessité d’être soigneux et attentif lors de la tonte sur tondeuse autoportée. b. la reprise de contrôle de la tondeuse en pente est impossible par les freins. La perte de contrôle s’explique de la manière suivante:

d. Si une fuite d’essence se produit, ne pas tenter de démarrer la machine et l’éloigner de la zone de fuite en question: attendez que les vapeurs d’essence se soient dissipées avant d’utiliser la tondeuse. e. Replacer correctement les bouchons du réservoir et de la jerricane. 4. Changer les amortisseurs de bruit défectueux. 5. Avant toute utilisation, s’assurer que les lames, boulons de lames et positionnement des lames ne soient pas usés ou endommagés. Remplacer les lames et boulons usés ou endommagés en même temps afin de respecter l’équilibre. 6. En ce qui concerne les tondeuses multi lames, prendre garde lors de la rotation d’une lame car celle-ci peut entraîner la rotation des autres.

Utilisation 1. Ne pas utiliser mettre le moteur en route dans un espace confiné où de dangereuses vapeurs de monoxyde de carbone peuvent s’accumuler. 2. Tondre seulement durant la journée ou bien sous un éclairage artificiel puissant.

prise de la roue insuffisante;

3. Avant de démarrer la tondeuse autoportée, désen gager toutes les manettes de commande de lames et se mettre au point mort.

conduite trop rapide;

4. Ne pas tondre sur une pente de plus de 10 degrés.

freinage inadequate;

le type de machine ne convenant pas à la tâche;

5. Garder à l’esprit que toute pente peut être dangereuse. Le déplacement demande une attention redoublée. Afin de prévenir toute chute:

manque d’attention sur les conséquences de tontes en pente, en particulier;

mauvais accrochage ou repartition inégale de l’herbe dans le sac.

Préparation 1. Lors de la tonte, portez toujours des chaussures qui vous apportent une protection complète et des pantalons. Ne jamais tondre pieds nus ou avec des sandales ouvertes. 2. Inspectez la zone à tondre et enlevez tous les objets que la machine pourrait éjecter sur son passage. 3. AVERTISSEMENT - L’essence est hautement inflammable.

a. ne pas s’arrêter ou démarrer soudainement lorsqu’on se trouve en pente ascendante ou descendante; b. enclencher l’embrayage lentement, en veillant à ce que les vitesses de la tondeuse soient toujours engagées, surtout lors des déplacements en descente; c.

la vitesse devrait être réduite dans les pentes et dans les virages serrés;

d. prêter attention aux bosses, aux creux et autres dangers occultés; e. ne jamais tondre en diagonal de la pente, sauf si la tondeuse est conçue à cet effet. 6. Soyez attentif lorsque vous tirez du materiel ou tout autre équipement lourd.

a. Réserver du carburant dans des jerricanes prévues à cet effet.

a. Utiliser seulement des barres de traction approuvées.

b. Remplir de carburant uniquement à l’air libre et ne pas fumer.

b. Limitez les chargements à ceux que vous pouvez contrôler sans aucun risque.

Ajouter du carburant avant de démarrer votre tondeuse autoportée. Ne jamais enlever la protection du reservoir ni même ajouter de carburant lorsque le moteur est en marche ou chaud.

Ne pas faire de virages secs. Tourner avec pré caution.

d. Utiliser des contrepoids ou des lests de roues comme suggéré dans le manuel de l’utilisateur.

Pour une utilisation en toute securite 7. Prenez garde au trafic lorsque vous devez traverser la chaussée ou lorsque vous en êtes prêt. 8. Arrêtez la rotation des lames avant de traverser une zone non recouverte de pelouse. 9. Lors de l’utilisation d’attaches, ne jamais diriger la décharge de matériel vers les personnes à proximité et n’autoriser personne à s’approcher de la tondeuse en marche. 10. Ne jamais faire marcher la tondeuse avec des éléments de protection défectueux, ou sans aucun dispositif de sécurité 11. Ne pas changer les réglages du régulateur du moteur ni échauffer le moteur. L’utilisation de la tondeuse à vitesse excessive peut accroître le risque de blessure. 12. Avant de quitter l’appareil: a. désengager l’alimentation et rabaisser le bloc accessoire; b. se positionner au point mort et en frein de stationnement; c.

couper le moteur et enlever la clé.

13. Désengager la courroie du bloc accessoire, arrêter le moteur, et débrancher le(s) câble(s) de la bougie ou enlever la clé de contact; a. avant de débloquer et nettoyer la machine de toute obstruction; b. avant d’inspecter, nettoyer, ou travailler sur la tondeuse; c.

après avoir touché un objet. Inspecter la tondeuse et effectuer les reparations nécessaires avant de redémarrer la machine;

d. si la machine commence à vibrer de façon anormale (vérifier dans l’instant). 14. Désengager la courroie du bloc accessoire lors de son transport ou lorsqu’elle n’est pas utilisée. 15. Couper le moteur et désengager la courroie du bloc accessoire a. avant de remettre du carburant; b. avant d’enlever le receveur à herbe; c.

avant de régler la hauteur, à moins que ce réglage ne puisse se faire assis.

16. Réduire le réglage de l’accélérateur au point mort et, si la tondeuse est fournie avec une valve de coupure d’alimentation, couper l’alimentation en carburant après la tonte. 17. Avant et lors du recul, regarder derrière et dessous afin de s’assurer qu’il n’y a pas de jeunes enfants autour. 18. Redoubler d’attention à l’approche de coins aveugles, de buissons, arbres ou autres objets qui peuvent obstruer la visibilité.

Maintenance et entreposage 1. En ce qui concerne les tondeuses multi lames, prendre garde lors de la rotation d’une lame car celle-ci peut entraîner la rotation des autres. 2. Quand la tondeuse doit être mise en stationnement, rangée ou laissée pour un moment plus ou moins long, rabaisser les dispositifs de tonte à moins qu’un verrouillage mécanique ne soit mis en place. 3. S’assurer que les écrous, les boulons et les vis soient bien serrés pour que la tondeuse soit dans de bonnes conditions d’utilisation. 4. Ne jamais garder la tondeuse avec du carburant dans le réservoir à l’intérieur d’un bâtiment où des émanations peuvent atteindre une flamme nue ou une étincelle. 5. Laisser la tondeuse refroidir avant de la ranger dans une enceinte. 6. Afin de limiter tout risque de feu, s’assurer que le moteur, l’amortisseur de bruit, le compartiment de batterie et la zone de reserve de carburant soient débarrassés d’herbe, de feuilles ou de graisse excessive. 7. Vérifier fréquemment que le receveur d’herbe ne soit pas usé ou détérioré. 8. Remplacer les pièces usées ou défectueuses. 9. Si le réservoir doit être vidé, ceci doit être fait au dehors.

Toutes les pièces de fixation se trouvent dans le sachet des pièces. Ne jetez aucune pièce ou matériel avant d’avoir terminé de monter l’unité.

AVERTISSEMENT Avant de procéder au montage ou à l’entretien de la tondeuse, retirez le fil de la bougie. NOTA: Dans ce livret d’instructions, la gauche et la droite décrivent l’emplacement d’une pièce lorsque le conducteur est sur le siège.

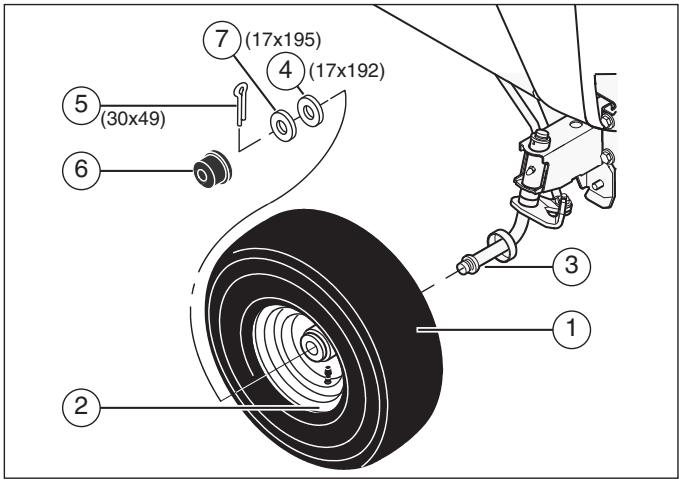

Installation des roues avant A l’aide d’un couteau, découpez les quatre côtés du conteneur. Placez les roues avant (1) dans le conteneur (voir Figure 1). NOTA: Utilisez un morceau de bois d’environ 1,25 m (4 pieds) de long pour soulever l’avant du tracteur. S’il n’est pas possible de trouver un morceau de bois, demandez à une personne de vous aider à soulever le tracteur. Faites attention, ne laissez pas le tracteur retomber. 7 5

1. Soulevez l’avant du tracteur. Installez un support (cale en bois) sous le tracteur. 2. Vérifiez que la tige de soupape (2) est dirigée vers l’extérieur du tracteur. Enfilez la roue avant (1) sur la fusée (3). 3. Fixez chacune des roues avant à l’aide de la rondelle (4) rondelle (7) et de la goupille fendue (5). Ecartez les extrémités de la goupille fendue pour maintenir la roue avant sur la fusée. 4. Après avoir installé les roues avant, soulevez le tracteur du support, et éloignez-le du conteneur. 5. Si votre tracteur est doté de chapeaux de roue (6) installez-les. Vérifiez que les rondelles maintiennent les chapeaux de roue bien en place.

Contrôlez les pneus Vérifiez la pression des pneus. Des pneus trop gonflés risquent de provoquer une conduite irrégulière de la tondeuse. De plus, une pression incorrecte empêchera le carter de coupe de couper à hauteur égale. La pression d’air correcte est de 0,97 bar (14 PSI) pour les pneus avant et de 0,69 bar (10 PSI) pour les pneus arrière. Les pneus ont été surgonflés pour l’expédition.

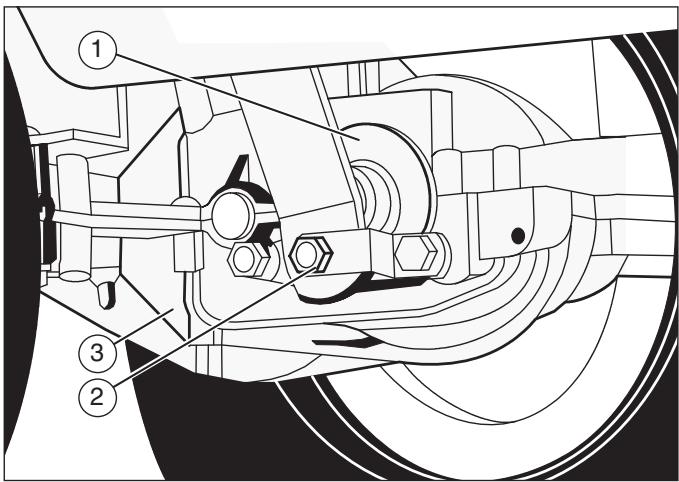

fr 6. Fixez l’étrier de suspension avant au support de l’essieu. Voir l’illustration “F.”

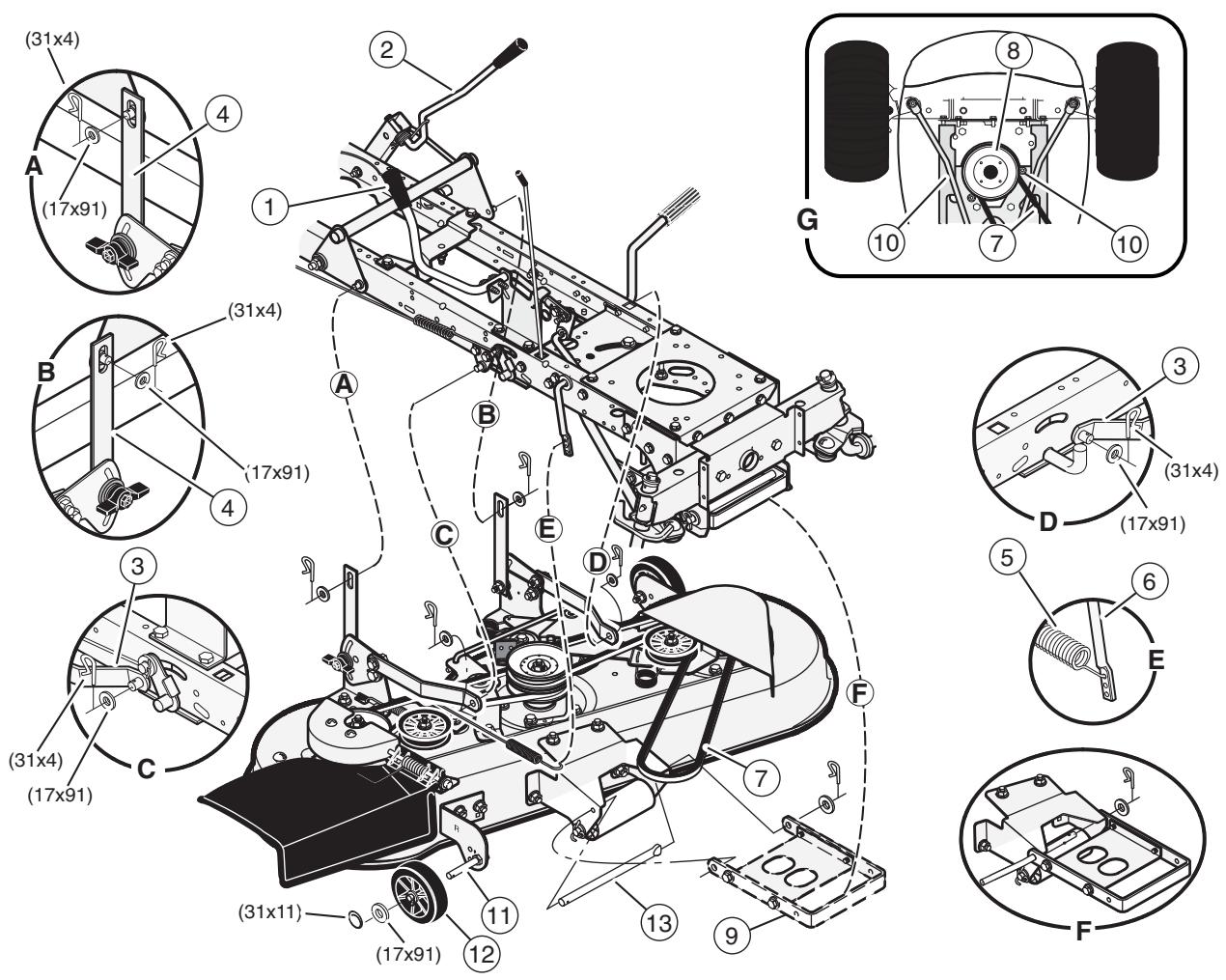

Assemblage du carter de coupe 1. Réglez la commande de rotation de lame (1) en position de DEBRAYAGE (voir Figure 2).

7. Vérifiez que la courroie de transmission se trouve entre la double poulie et les deux guides de courroie (10). Voir l’illustration “G.”

2. Mettez le levier de levage (2) en position de réglage de niveau.

8. Reliez les tringles de suspension (4) à l’ensemble de levage. Fixez-les à l’aide des épingles et des rondelles. Voir les illustrations “A” et “B.”

9. Reliez les bras de réglage droit et gauche (3) aux supports de suspension. Fixez-les à l’aide des épingles et des rondelles. Voir les illustrations “C” et “D.”

Le levier de levage est rappelé par ressort. Assurez-vous que le levier de levage est verrouillé en position de REGLAGE DE NIVEAU. 3. Fixez l’étrier de suspension avant (9) au plancher à l‘aide des fixations. Voir l’illustration “F.”

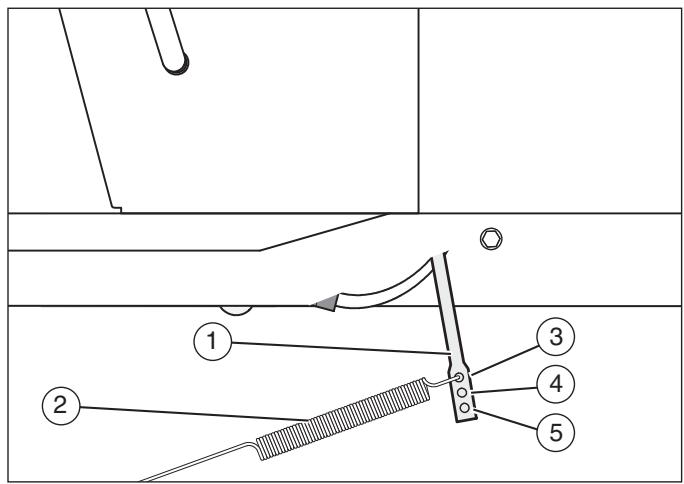

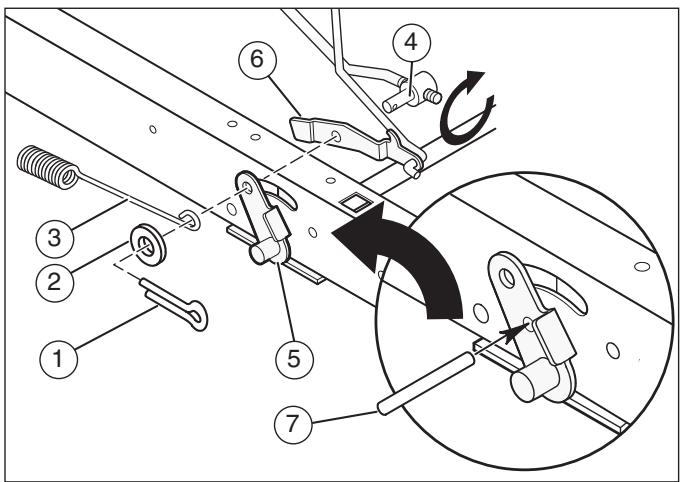

10. Fixez le ressort d’extension (5) à la tige de commande des lames (6). Voir l’illustration “E.”

4. Poussez le carter de coupe sous le côté droit de la machine.

11. Réglez la commande de rotation des lames en position d’EMBRAYAGE. Vérifiez que la courroie de transmission se trouve à l’intérieur des guides de courroie.

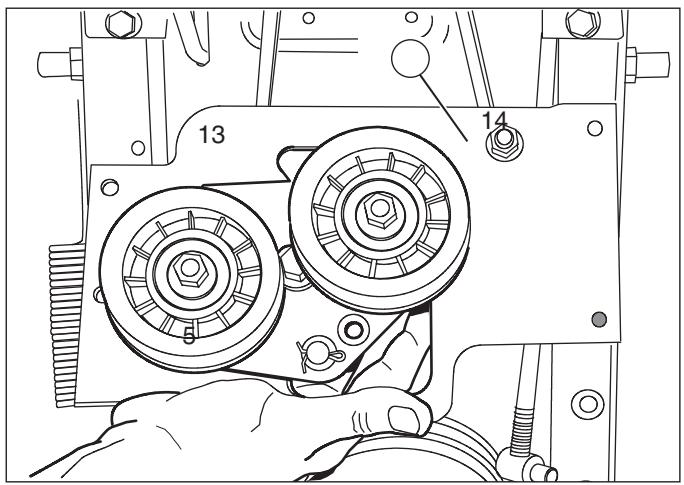

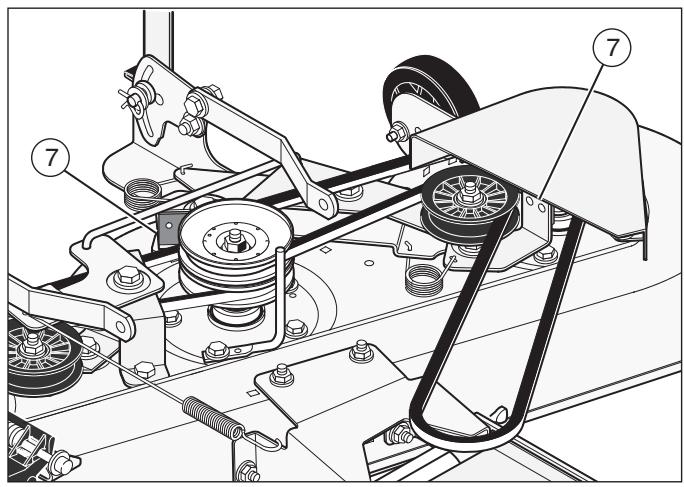

5. Installez la courroie de transmission (7) autour de la double poulie (8). Voir l’illustration “G.” NOTA: Assurez-vous que le côté en “V” de la courroie de transmission se trouve contre la double poulie. Vérifiez aussi que la courroie de transmission n’est pas tordue.

12. Assurez-vous que le carter de coupe est bien horizontal. Voir “Mise à niveau du carter de coupe.”

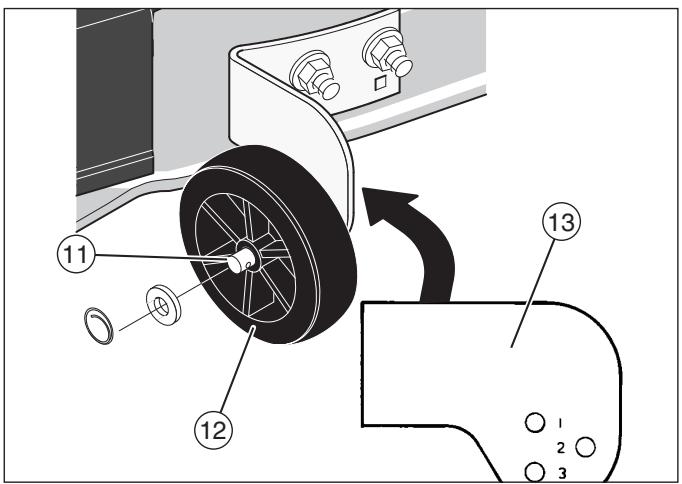

13. Fixez les roulettes de terrage (12) aux boulons d'essieu (11) à l'aide des fixations (voir Figure 3). 14. Vérifiez le bon fonctionnement de la commande de rotation de lame. Voir “Réglage de la commande de rotation de lame.”

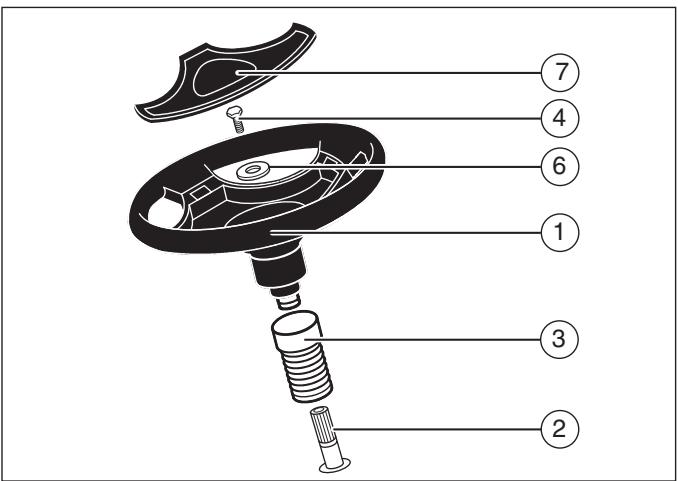

Montage du volant 1. Assurez-vous que les roues avant sont dirigées vers l’avant. 2. Enfilez la gaine (3) sur la colonne de direction (2) (voir Figure 5). Vérifiez que le collier de la gaine se trouve en haut. 3. Enfilez le volant (1) sur la colonne de direction. 4. Fixez le volant à la colonne de direction à l’aide de la vis (4) et de la rondelle (6). 5. Certains modèles sont fournis avec un insert en option (7) dans le sachet des pièces. Fixez l’insert au centre du volant.

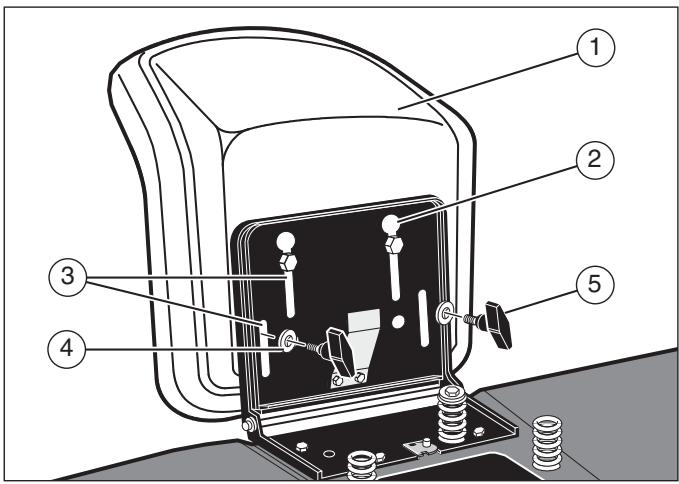

Installation du siège 1. Retirez le sachet plastique du siège avec précaution. 2. Alignez les trous de la charnière du siège (2) avec les trous du siège (1) (voir Figure 4). Fixez le siège à la charnière du siège à l’aide des fixations (4) et (5). 3. Contrôlez la position d’utilisation du siège. Si le siège doit être réglé, desserrez les deux boulons à oreilles (5). Faites coulisser le siège vers l’avant ou vers l’arrière le long des trous de réglage du siège (3). Resserrez les boulons à oreilles.

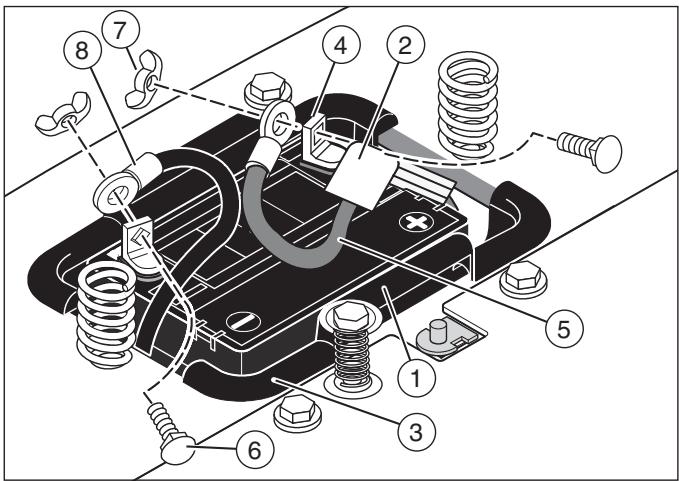

Batterie sans entretien

Installation des câbles de batterie

IMPORTANT: Avant de relier les câbles de la batterie à la batterie, vérifiez la date de la batterie. Cette date vous indique si la batterie doit être chargée. 1. Repérez sur le dessus de la batterie (1) l’emplacement de la date de la batterie (voir Figure 6). 2. Si la batterie est mise en service avant cette date, les câbles de la batterie peuvent être reliés sans charger la batterie. Voir “Installation des câbles de batterie.” 3. Si la batterie est mise en service après cette date, la batterie doit être chargée. Voir “Chargement de la batterie.” 8

AVERTISSEMENT Pour éviter les étincelles, branchez le câble rouge à la borne positive (+) avant de brancher le câble noir. 1. Déposez les capuchons de protection des bornes de batterie (voir Figure 6). 2. Enfilez le capuchon de borne (2) sur le câble rouge (5). Branchez le câble rouge à la borne positive (+) (4) à l’aide des fixations (6) et (7). 3. Branchez le câble noir (8) à la borne négative (-) à l’aide des fixations (6) et (7).

Préparation du moteur NOTA: Le moteur est expédié de l’usine rempli d’huile. Vérifiez le niveau d’huile et faites l’appoint en cas de besoin. Consultez les instructions du constructeur du moteur pour savoir quel type d’essence et d’huile utiliser. Avant d’utiliser la machine, lisez toutes les informations sur la sécurité, le fonctionnement, l’entretien et l’entreposage.

Charge de la batterie

AVERTISSEMENT Ne fumez pas pendant le chargement de la batterie. Eloignez la batterie des étincelles. Les vapeurs provenant de l’acide de la batterie peuvent provoquer une explosion. 1. Déposez la batterie (1) et le support de batterie (3) (voir Figure 6). 2. Retirez les capuchons de protection des bornes de batterie. 3. Utilisez un chargeur de 12 Volts pour charger la batterie. Chargez à la vitesse de 6 ampères/heure. Si vous ne disposez pas de chargeur de batterie, demandez à un centre d’assistance agréé de charger la batterie. 4. Installez la batterie (1) et le support de batterie (3). Assurez-vous que la borne positive (+) (4) se trouve du côté gauche.

Suivez les instructions du constructeur du moteur pour savoir quel type d’essence et d’huile utiliser. Utilisez toujours un conteneur d’essence de sécurité. Ne fumez pas pendant que vous ajoutez de l’essence au moteur. N’ajoutez pas d’essence si vous vous trouvez dans un endroit clos. Avant d’ajouter de l’essence, arrêtez le moteur et laissezle refroidir pendant plusieurs minutes. NOTA: Le régime constant réel sera vraisemblablement inférieur en raison des contraintes d’utilisation et des facteurs liés à l’environnement.

Vérification du niveau du carter de coupe Vérifiez que le niveau de coupe est toujours correct. Après avoir tondu sur une courte distance, inspectez la zone qui a été coupée. Si le carter ne coupe pas à hauteur égale, voir “Mise à niveau du carter de coupe” dans la section Entretien de ce manuel d'instructions.

Important! Avant de commencer à tondre

Vérifier l’huile moteur.

Remplissez le réservoir de carburant avec de l’essence.

Vérifiez la pression d’air des pneus.

Vérifiez le niveau du carter de coupe.

Cette machine peut utiliser plusieurs équipements différents. Elle peut tirer des équipements tels que qu’une balayeuse, un aérateur de pelouse ou une épandeuse à trémie. La machine ne peut pas utiliser d’équipements qui pénètrent dans le sol tels qu’une charrue, un scarificateur ou un rotoculteur.

Attachez les câbles de la batterie.

Pour les équipements remorqués et tirés par derrière, le poids maximum autorisé et de 113 kg (250 livres).

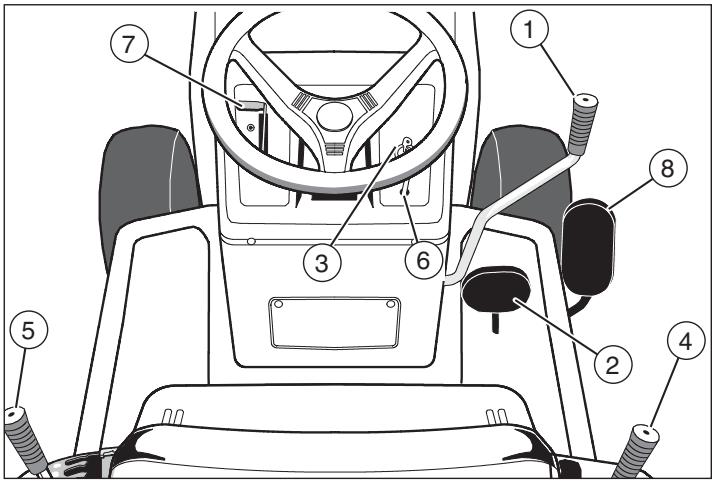

Emplacement des commandes Commande de rotation de lame (1): Cette commande permet de démarrer et d’arrêter la rotation de la lame (voir Figure 7).

Utilisation du levier de commande des gaz

Pédale d’embrayage/frein (2): Cette pédale a deux fonctions: la première est un embrayage, la seconde est un frein.

1. La position RAPIDE est marquée par un cran. Pour l’utilisation normale, et si vous utilisez un ensacheur d’herbe, mettez le levier de commande des gaz en position RAPIDE. Pour une charge maximum de la batterie et pour un moteur plus froid, utilisez le moteur en position RAPIDE.

Le levier de commande des gaz (7) permet d’augmenter ou de réduire le régime du moteur (voir Figure 8).

Interrupteur de phares (3): L’interrupteur de phares est la première partie du contacteur d’allumage. Pour utiliser les phares lorsque le moteur tourne, tournez la clé dans la position des phares. Contacteur de démarrage (3): Le contacteur de démarrage permet de mettre en marche et d’arrêter le moteur.

2. Le limiteur de régime est réglé en usine pour des performances maximales. Ne modifiez pas le réglage du limiteur pour augmenter le régime du moteur.

Utilisation de la commande de rotation de lame

Levier de vitesses (4): Le levier de vitesses permet de changer les vitesses de la machine.

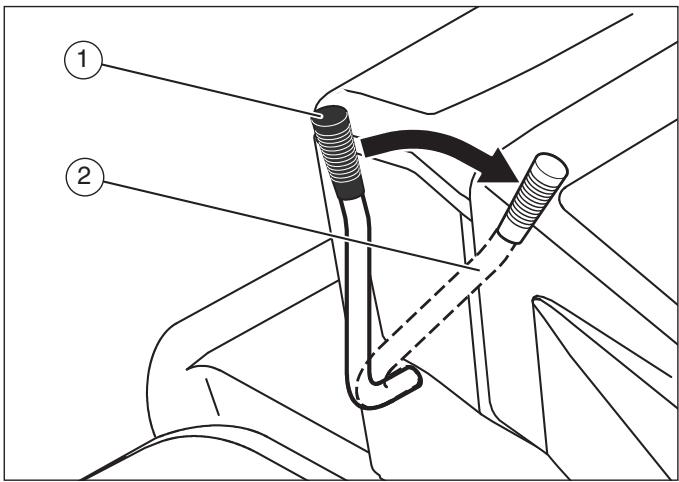

La commande de rotation de lame (1) permet d’engager la(les) lame(s) (voir Figure 7).

Levier de levage (5): Le levier de levage permet de modifier la hauteur de coupe. Levier de frein de stationnement (6): Ce levier permet de serrer le frein lorsque vous quittez la machine.

1. Avant de mettre le moteur en marche, vérifiez que la commande de rotation de lame (1) est en position de DEBRAYAGE.

Levier de commande des gaz (7): Ce levier permet d’augmenter ou de réduire le régime du moteur.

2. Mettez la commande de rotation de lame en position d’EMBRAYAGE pour tourner la(les) lame(s).

Pédale de commande de vitesse (8): Cette pédale permet de changer la vitesse de la machine.

NOTA: Si le moteur s’arrête lorsque vous engagez la (les) lame(s), cela signifie que l’interrupteur de siège n’est pas activé. Vérifiez que vous être assis au milieu du siège.

3. Réglez la commande de rotation de lame en position de DEBRAYAGE pour arrêter la(les) lame(s). Avant de quitter le siège du conducteur, assurez-vous que la(les) lame(s) a(ont) cessé de tourner.

4. Avant de vous déplacer sur un trottoir ou sur une route avec la machine, mettez la commande de rotation de lame en position de DEBRAYAGE.

AVERTISSEMENT Veillez à toujours garder les mains et les pieds à distance des lames, de l’ouverture du déflecteur et du carter de coupe lorsque le moteur tourne.

Fonctionnement Utilisation de la pédale de commande de vitesse Le système d’entraînement utilise une poulie à variateur reliée à un transaxe à deux vitesses. L’entraînement à variateur est très facile à utiliser. Ce type de système d’entraînement est doté d’un levier à deux vitesses et une pédale d’embrayage/frein (2) située à côté de la pédale de commande de vitesse (8) (voir Figure 7).

fr 4. Relâchez lentement le pied droit de la pédale d’embrayage/frein (2). Ne maintenez pas le pied sur la pédale d’embrayage/frein. 5. Mettez le levier de commande des gaz en position RAPIDE.

Marche arrière 1. Regardez vers l’arrière.

Le sens de marche est commandé par le levier de vitesses. Actionnez ce levier pour sélectionner la MARCHE ARRIERE ou la marche avant (deux vitesses). Pendant l’utilisation, la vitesses est réglée par une pédale de commande de vitesses simple actionnée avec le pied droit.

2. Appuyez à fond sur la pédale d’embrayage/frein (2) pour arrêter la machine. Maintenez le pied sur la pédale (voir Figure 7).

5. Appuyez lentement sur la pédale de commande de vitesse (8) pour atteindre la vitesse désirée.

1. Appuyez à fond sur la pédale d’embrayage/frein (2) pour arrêter la machine. Maintenez le pied sur la pédale (voir Figure 7). 2. Mettez le levier de vitesse (4) dans l'une des deux positions de MARCHE AVANT. Sélectionnez la position basse (TRIM) pour descendre ou monter des pentes raides et pour actionner des équipements qui nécessitent une marche avant très lente, tels que les chasse-neige à fraise. Sélectionnez la position haute (MOW) pour tondre ou pour transporter la machine. 3. Relâchez lentement le pied droit de la pédale d’embrayage/frein. Ne maintenez pas le pied sur la pédale d’embrayage/frein. 4. Mettez le levier de commande des gaz (7) en position RAPIDE. 5. Appuyez lentement sur la pédale de commande de vitesse (8) jusqu’à la vitesse désirée. 6. Pour augmenter la vitesse d’avancement, appuyez lentement sur la pédale de commande de vitesse (8). Pour réduire la vitesse, relâchez lentement la pédale de commande de vitesse jusqu’à ce que la machine ralentisse à la vitesse désirée.

Changement de sens de marche ATTENTION: Avant de déplacer le levier de vitesses, appuyez à fond sur la pédale d’embrayage/frein (2) pour arrêter la machine. Si la machine n’est pas arrêtée, la boîte de vitesses risque d’être endommagée (voir Figure 7). 1. Appuyez à fond sur la pédale d’embrayage/frein (2) pour arrêter la machine. Maintenez le pied sur la pédale. 2. Mettez le levier de commande des gaz (7) en position LENTE. 3. Pour avancer, mettez le levier de vitesses dans l’une des deux positions de MARCHE AVANT. Pour reculer, mettez le levier de vitesses en position de MARCHE ARRIERE.

3. Mettez le levier de vitesses (4) en position de MARCHE ARRIERE. 4. Relâchez lentement la pédale d’embrayage/frein.

6. Pour augmenter la vitesse en marche arrière, appuyez lentement sur la pédale de commande de vitesse. Pour réduire la vitesse, relâchez lentement la pédale de commande de vitesse jusqu’à ce que la machine ralentisse à la vitesse désirée.

Positions de la pédale de commande de vitesse La marche avant est commandée par la position du levier de vitesses (4) et de la pédale de commande de vitesse (8) (voir Figure 7). Le tableau ci-dessous indique les fonctions ainsi que les positions du levier de vitesses et de la pédale de commande de vitesse. Utilisez toujours le moteur avec le levier de commande des gaz en position RAPIDE.

FONCTION Taille, Chasseneige à fraise, Pentes raides

POSITION LEVIER DE VITESSES POSITION PEDALE Bas (TAILLE)

Tonte légère Rabot déneigeur

Utilisation du frein de stationnement

Transport de la machine

1. Appuyez à fond sur la pédale d’embrayage/frein (2) (voir Figure 7).

Pour transporter la machine, suivez les étapes cidessous (voir Figure 7).

2. Relevez le levier de frein de stationnement (6).

1. Réglez la commande de rotation de lame (1) en position de DEBRAYAGE.

3. Retirez le pied de la pédale d’embrayage/frein puis relâchez le levier de frein de stationnement. Vérifiez que le frein de stationnement bloque correctement la machine. 4. Pour desserrer le frein de stationnement, appuyez à fond sur la pédale d’embrayage/frein. Le frein de stationnement se desserre automatiquement.

AVERTISSEMENT Avant de quitter le siège du conducteur, mettez le levier de vitesses au point mort (N). Serrez le frein de stationnement. Mettez la commande de rotation de lame en position de DEBRAYAGE. Arrêtez le moteur et retirez la clé de contact.

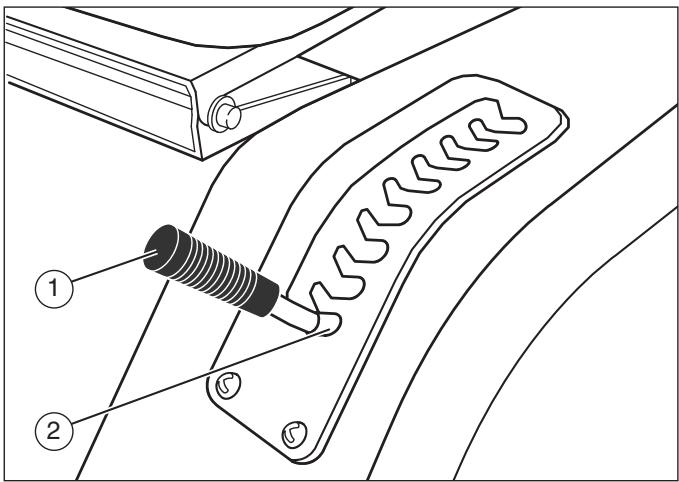

Changement de la hauteur de coupe Pour changer la hauteur de coupe, soulevez ou abaissez le levier de levage (5) comme suit (voir Figure 7). 1. Poussez le levier de levage (5) vers l’avant pour abaisser le carter de coupe et tirez-le vers l’arrière pour relever le carter de coupe. 2. Lorsque vous vous déplacez sur un trottoir ou une route, mettez le levier de levage dans la position la plus haute et mettez la commande de rotation de lame (1) en position de DEBRAYAGE.

Arrêt de la machine 1. Retirez lentement le pied de la pédale de commande de vitesse (8) et appuyez sur la pédale d’embrayage/frein (2) (voir Figure 7).

2. Amenez le levier de levage (5) dans la position la plus haute. 3. Mettez le levier de commande des gaz (7) en position RAPIDE. 4. Relâchez la pédale d’embrayage/frein (2) et appuyez lentement sur la pédale de commande de vitesse (8) jusqu’à la vitesse désirée.

Changement du plateau de paillage

AVERTISSEMENT Pour éviter le démarrage du moteur, débranchez le fil de la bougie. Vérifiez que la commande de rotation de lame est en position de DEBRAYAGE. Le plateau de paillage vous permet de pailler l’herbe pour obtenir une coupe fine et propre. Pour éjecter l’herbe sur le côté ou dans un ensacheur d’herbe, retirez le plateau de paillage comme suit.

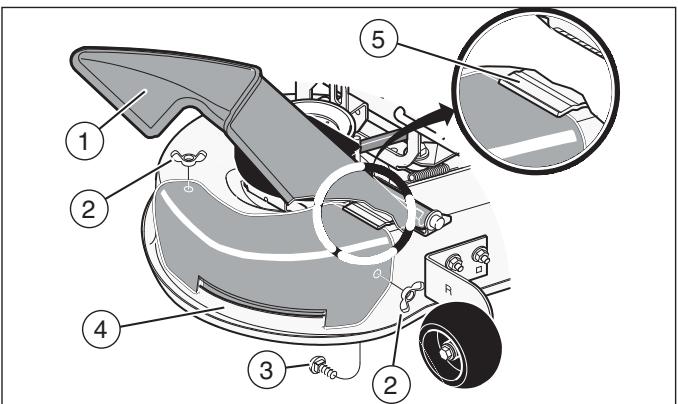

Dépose du plateau de paillage 1. Soulevez le déflecteur (1) (voir Figure 8). Déposez les deux écrous à oreilles (2) et les deux boulons de carrosserie (3). 2. Soulevez le plateau de paillage (4) et retirez-le du carter de coupe. 3. Fixez les écrous à oreilles et les boulons de carrosserie au plateau de paillage pour une utilisation ultérieure.

2. Mettez la commande de rotation de lame (1) en position de DEBRAYAGE. 3. Serrez le levier de frein de stationnement (6).

Assurez-vous que le frein de stationnement bloque correctement la machine. 4. Mettez le levier de commande des gaz (7) en position LENTE. 5. Pour arrêter le moteur, mettez la clé de contact (3) en position OFF. Retirez la clé.

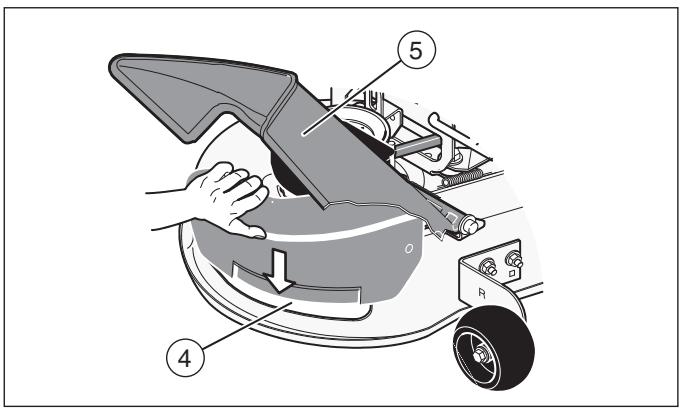

Installation du plateau de paillage 1. Soulevez le déflecteur (1) (voir Figure 8). Fixez la bride inférieure du plateau de paillage (4) au carter de coupe. 2. Faites passer le sommet du plateau de paillage (4) sous le support du déflecteur (5) (voir Figure 9). 3. Fixez le plateau de paillage à l'aide de deux écrous à oreilles (2) et deux boulons de carrosserie (3) (voir Figure 8). 5

Utilisation de la machine avec le carter de coupe

AVERTISSEMENT Le déflecteur est un dispositif de sécurité. Ne l’enlevez pas. Le déflecteur force le matériau déchargé vers le sol. Maintenez toujours le déflecteur en position ABAISSEE. Si le déflecteur est endommagé, remplacez-le par une pièce d’origine provenant d’un centre d’assistance agréé. IMPORTANT: Lorsque vous utilisez le carter de coupe, procédez toujours avec le levier de commande des gaz en position RAPIDE. 1. Mettez le moteur en marche. 2. Desserrez le frein de stationnement (6) (voir Figure 7).

Conseils pour le paillage Lorsque vous utilisez un équipement de paillage, l’herbe est coupée en très petits morceaux. Ces petits morceaux se désagrègent rapidement. Dans la mesure où les éléments nutritifs retournent à la terre, la pelouse aura besoin de moins de fertilisants. Pour pailler l’herbe correctement, suivez les étapes ci-dessous: 1. Mettez le levier de commande des gaz (7) en position RAPIDE (voir Figure 7). Utilisez la tondeuse à une vitesse au sol inférieure. Si la vitesse au sol est trop élevée, l’herbe ne sera pas coupée uniformément. 2. Maintenez la lame bien tranchante. Si la lame n’est pas tranchante, les extrémités de l’herbe bruniront. 3. Vérifiez que l’herbe est bien sèche. De l’herbe humide est difficile à couper. 4. Réglez la hauteur du carter de coupe de sorte que seul le tiers supérieur de l’herbe soit coupé. Si l’herbe est trop haute, réglez la hauteur du carter de coupe à la hauteur maximum. Abaissez ensuite le carter de coupe pour le second passage. De plus, au lieu d’utiliser la largeur totale du carter de coupe, paillez sur la moitié de la largeur. 5. Nettoyez le dessous du carter de coupe. L’herbe et autres débris peuvent empêcher la tondeuse de fonctionner correctement. 6. Si l’herbe pousse vite, paillez plus souvent. 7. Si une zone doit être encore améliorée, paillez une seconde fois.

3. Mettez le levier de levage (5) dans une position de hauteur de coupe. Dans de l’herbe haute ou épaisse, coupez l’herbe dans la position la plus haute d’abord, puis abaissez le carter de coupe à une position inférieure. 4. Mettez le levier de commande des gaz (7) en position LENTE. 5. Amenez lentement la commande de rotation de lame (1) en position d’EMBRAYAGE. 6. Mettez le levier de commande des gaz en position RAPIDE. 7. Appuyez lentement sur la pédale de commande de vitesse (8) jusqu’à la vitesse désirée. NOTA: Lorsque vous tondez de l’herbe épaisse ou que vous utilisez un ensacheur, utilisez une marche avant lente. 8. Vérifiez que le niveau de coupe est toujours correct. Après avoir tondu sur une courte distance, inspectez la zone qui a été coupée. Si le carter ne coupe pas à hauteur égale, voir “Mise à niveau du carter de coupe” dans la section Entretien.

AVERTISSEMENT Pour une meilleure conduite de la machine, sélectionnez une vitesse sûre.

Fonctionnement Utilisation de machines à entraînement automatique sur des pentes

AVERTISSEMENT Evitez de manœuvrer sur des pentes qui sont trop raides pour reculer en ligne droite. Ne conduisez jamais la machine en travers d’une pente. 1. Ne vous arrêter pas ou ne modifiez pas les réglages de vitesse dans une pente. Si vous devez vous arrêter, appuyez rapidement sur la pédale d’embrayage/frein (2) et serrez le frein de stationnement (6) (voir Figure 7). 2. Pour éviter tout risque d’accident, actionnez lentement la pédale de commande de vitesse (8). Evitez tout virage ou changement de vitesse brusque. 3. Pour réduire la vitesse d’avancement lorsque vous descendez une pente, relâchez lentement la pédale de commande de vitesse et, si nécessaire, appuyez sur la pédale d’embrayage/frein.

Arrêt dans une pente 1. Evitez de vous arrêter dans une pente. Si vous devez vous arrêtez rapidement en cas d’urgence, retirez le pied droit de la pédale de commande de vitesse (8) et appuyez rapidement sur la pédale d’embrayage/frein (2) (voir Figure 7). 2. Serrez le frein de stationnement (6). 3. Avant de quitter le siège, mettez le levier de commande des gaz (7) en position LENTE, mettez la commande de rotation de lame (1) en position de DEBRAYAGE, arrêtez le moteur et serrez le frein de stationnement.

Démarrage du travail sur une pente 1. Mettez le moteur en marche.

fr Avant de mettre le moteur en marche Vérifiez l’huile NOTA: Le moteur est expédié de l’usine rempli d’huile. Vérifiez le niveau d’huile et faites l’appoint si nécessaire. Consultez les instructions du constructeur du moteur pour savoir quel type d’essence et d’huile utiliser. 1. Assurez-vous que la machine est bien horizontale. NOTA: Ne contrôlez pas le niveau d’huile pendant que le moteur tourne. 2. Vérifiez l’huile. Suivez la procédure décrite dans les instructions du constructeur du moteur. 3. En cas de besoin, ajoutez de l’huile jusqu’à ce qu’elle atteigne le repère FULL sur la jauge. La quantité d’huile nécessaire entre les repères ADD et FULL est indiquée sur la jauge. N’ajoutez pas trop d’huile. Ajoutez de l’essence

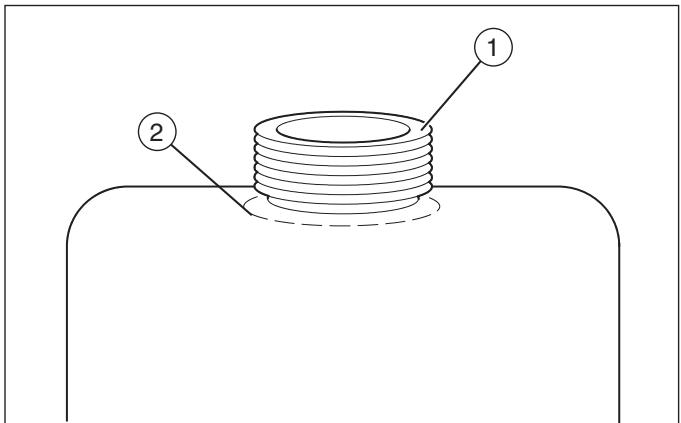

AVERTISSEMENT Utilisez toujours un conteneur d’essence de sécurité. Ne fumez pas pendant que vous ajoutez de l’essence dans le réservoir de carburant. N’ajoutez pas d’essence si vous vous trouvez dans un endroit clos. Avant d’ajouter de l’essence, arrêtez le moteur et laissez-le refroidir pendant plusieurs minutes. Remplissez le réservoir de carburant (1) jusqu’au repère FULL (2) avec de l’essence ordinaire sans plomb (voir Figure 10). N’utilisez pas d’essence super sans plomb. Assurez-vous que l’essence est propre et pure. L’essence au plomb augmente les dépôts et réduit la durée de vie des soupapes.

2. Réglez la commande de rotation de lame (1) en position d’EMBRAYAGE (voir Figure 7). 3. Mettez le levier de commande des gaz (7) en position RAPIDE.

4. Appuyez sur la pédale d’embrayage/frein (2) pour relâcher le frein de stationnement (6). Appuyez sur la pédale de commande de vitesse jusqu’à la vitesse désirée. NOTA: Le frein de stationnement doit être desserré avant que la pédale de commande de vitesse puisse engager la transmission. Figure 10

Fonctionnement Mise en marche du moteur

AVERTISSEMENT Le circuit électrique est doté d’un détecteur de présence du conducteur qui inclut un contacteur de détection pour le siège. Ces composants informent le circuit électrique si le conducteur est assis sur le siège. Ce système arrête le moteur lorsque le conducteur quitte le siège si la commande de rotation de lame est engagée ou si la transmission est engagée. Pour votre protection, vérifiez toujours que ce système fonctionne correctement. NOTA: Le moteur ne démarrera que si vous appuyez sur la pédale de frein ou que vous serrez le frein de stationnement et mettez la commande de rotation de lame en position de DEBRAYAGE. 1. Appuyez à fond sur la pédale d’embrayage/frein (2) (voir Figure 7). Maintenez le pied sur la pédale. 2. Vérifiez que la commande de rotation de lame (1) se trouve en position de DEBRAYAGE. 3. Poussez le levier de commande des gaz (7) à fond vers l’avant en position ETRANGLEUR ou RAPIDE. Certains modèles ont un bouton de commande d’étrangleur séparé. Tirez le bouton d’étrangleur à fond en position ETRANGLEUR. 4. Tournez la clé de contact (3) en position START. NOTA: Si le moteur ne démarre pas au bout de quatre ou cinq tentatives, mettez le levier de commande des gaz en position RAPIDE. Essayez à nouveau de démarrer le moteur. Si le moteur ne démarre toujours pas, consultez le TABLEAU DE DEPANNAGE. 5. Amenez lentement le levier de commande des gaz dans la position LENTE. 6. Laissez le moteur froid tourner pendant plusieurs minutes. Commencez à travailler lorsque le moteur est chaud. Pour mettre en marche un moteur chaud, réglez le levier de commande des gaz dans une position à mi-chemin entre RAPIDE et LENT.

fr Tonte et Ensachage 1. Pour obtenir une belle pelouse, vérifiez le niveau de coupe du carter de coupe. Voir “Mise à niveau du carter de coupe” dans la section Entretien. 2. Pour que le carter de coupe garantisse une coupe de hauteur égale, assurez-vous que les pneus sont gonflés à la pression correcte. 3. Chaque fois que vous utilisez la machine, inspectez la lame. Si la lame est tordue ou endommagée, remplacez-la immédiatement. Vérifiez également que l’écrou de la lame est bien serré. 4. Maintenez la(les) lame(s) bien affûtée(s). Si les lames sont usées, les extrémités de l’herbe brunissent. 5. Ne coupez pas et n’ensachez pas de l’herbe qui est humide. L’herbe humide n’est pas éjectée correctement. Attendez que l’herbe sèche avant de la couper. 6. Utilisez le côté gauche du carter de coupe pour tailler près d’un objet. 7. Déchargez l’herbe coupée sur la zone tondue. Le résultat est une décharge plus uniforme de l’herbe coupée. 8. Si vous tondez des surfaces étendues, commencez par tourner vers la droite de sorte que l’herbe coupée soit éjectée loin des arbustes, des clôtures, des allées, etc. Après un ou deux tours, tondez dans la direction opposée en effectuant des virages à gauche jusqu’à la fin. 9. Si l’herbe est très haute, coupez deux fois pour diminuer la charge sur le moteur. Coupez d’abord avec le carter de coupe dans la position la plus haute puis abaissez le carter de coupe pour le deuxième passage. 10. Pour des performances améliorées du moteur, et une décharge uniforme de l’herbe coupée, actionnez toujours le moteur avec le levier de commande des gaz en position RAPIDE. 11. Si vous utilisez un ensacheur, actionnez le moteur avec le levier de commande des gaz en position RAPIDE et avec la pédale de commande de vitesse enfoncée du tiers à la moitié de sa course. 12. Après chaque utilisation, nettoyez le dessous et le dessus du carter de coupe pour garantir de meilleures performances. Un carter de coupe propre permet aussi d’éviter les incendies.

Tableau d’entretien Frèquence Chaque jour ou avant utilisation

fr Entretien Obligatoire

Entretien du moteur.

Consulter le Manuel du proprié taire du moteur.

Vérification des lame(s).

Repérer toute fêlure, usure, et pièce trop endommagée.

Retirer tout débris de la machine et du bloc de coupe. Examiner toutes les pièces rotatives et coulissantes. Vérifier le gonflage des pneumatiques.

Se reporter à la section Entretien.

Vérifier le nivelage du bloc de coupe.

Se reporter à la section Entretien.

Vérifier les courroies en V.

Repérer toute fêlure, usure, et pièce trop endommagée.

Vérifier le bon fonctionnement du frein.

Consulter les section Fonctionnement et Entretien.

Après fin du travail ou après les 5 premières heures

Consulter le Manuel du propriétaire du moteur.

Entretien du moteur.

Consulter le Manuel du propriétaire du moteur.

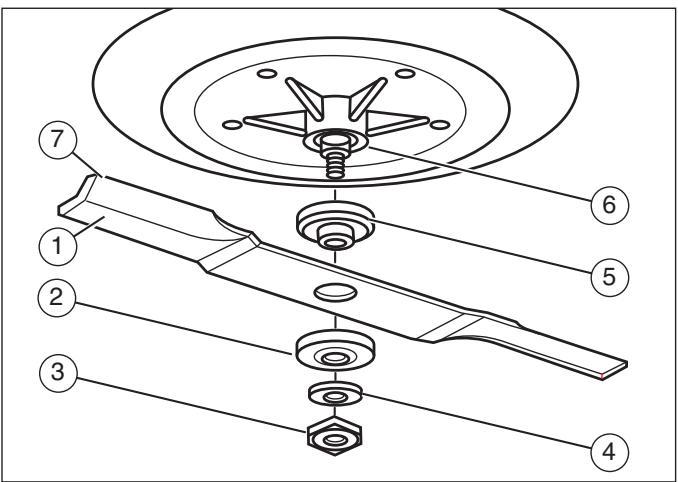

Remove, examine, sharpen, and balance blade(s).Retirer, vérifier, aiguiser, et équilibrer les lame(s).

Se reporter à la section Entretien.

Vérifier les réglages: a. Contrôle de la rotation des lames b. Frein c. Embrayage d. Direction.

Se reporter à la section Entretien.

Lubrifier le châssis et le bloc de coupe.

Consulter les instructions figurant dans la section Points de lubrification.

Vérifier le pot d’échappement: a. Couple b. Repérer toute usure ou brûlage c. Etat du pare-étincelles, (si présent).

Se reporter à la section Entretien.

Préparer les moteur pour le remisage.

Consulter le Manuel du propriétaire du moteur.

Vider les système d’alimentation.

Se reporter à la section Avertissements dans le Manuel du propriétaire.

Ajouter du stabilisateur de carburant.

Consulter le Manuel du propriétaire du moteur.

Avant un remisage de 30 jours ou plus

Préparer la batterie pour le remisage: a. La retirer de la machine. b. La charger complètement. c. La placer dans un endroit frais et sec.

Recommandations générales 1. Le propriétaire est tenu de maintenir la machine en bon état, afin de prolonger sa durée de vie et aussi pour maintenir la couverture de la garantie. 2. Inspectez la bougie et le frein d'entraînement, graissez la machine et nettoyez le filtre à air une fois par an.

3. Inspectez les fixations. Assurez-vous que toutes les fixations sont serrées à fond.

4. Suivez les instructions de la section Entretien pour conserver votre machine dans un bon état de fonctionnement.

AVERTISSEMENT Avant de procéder à toute inspection, réglage ou réparation sur la machine, débranchez le fil de la bougie. Retirez le fil de la bougie pour éviter un démarrage accidentel du moteur. NOTA: Le couple de serrage est mesuré en Nm métrique (pied livres). Cette mesure exprime le degré de serrage que doit avoir un écrou ou un boulon. Le couple de serrage est mesuré à l’aide d’une clé dynamométrique.

Inspection de la lame

AVERTISSEMENT Avant d’inspecter ou de déposer la lame, débrancher le fil de la bougie. Si la lame heurte un objet, arrêtez le moteur. Examinez la machine à la recherche de dommages. La lame a des bords tranchants. Lorsque vous saisissez la lame, utilisez des gants ou un chiffon pour protéger vos mains. Si vous maintenez la lame (1) bien affûtée et si vous l’inspectez à la recherche de dommages, elle coupera mieux et sera plus sûre (voir Figure 11). Recherchez régulièrement des signes d’usure excessive de la lame, la présence de fissures ou autres dommages. Contrôlez régulièrement l’écrou (3) qui maintient la lame (1) en place. Assurez-vous que l’écrou (3) est bien serré. Si la lame heurte un objet, arrêtez le moteur. Débranchez le fil de la bougie. Contrôlez si la lame est tordue ou endommagée. Vérifiez si l’adaptateur de lame (5) est endommagé. Avant d’utiliser la machine, remplacez les pièces endommagées par des pièces d’origine. Contactez le centre d’assistance agréé de votre région. Tous les trois ans, demandez à du personnel d’assistance agréé d’inspecter la lame ou de remplacer l’ancienne lame par une pièce d’origine.

Dépose et installation de la lame 1. Déposez le carter de coupe. Voir “Dépose et installation du carter de coupe” (voir Figure 11). 2. Utilisez un morceau de bois pour empêcher la lame de tourner. 3. Déposez l’écrou (3) qui maintient la lame (1). 4. Inspectez la lame et l'adaptateur de lame (5). Voir “Inspection de la lame.” Si la lame est très usagée ou endommagée, remplacez-la par une pièce d'origine. Contactez un centre d'assistance agréé de votre région. 5. Nettoyez le dessus et le dessous du carter de coupe. Eliminez toute l’herbe et les débris. 6. Montez la lame et l’adaptateur de lame (5) sur le mandrin (6). 7. Montez la lame de sorte que les bords élevés (7) se trouvent en haut. Si la lame est montée à l’envers, elle ne coupera pas correctement et pourra provoquer un accident. 8. Fixez la lame avec les rondelles et l’écrou d’origine (3). Vérifiez que le bord extérieur de la rondelle Belleville (2) se trouve contre la lame.

AVERTISSEMENT Assurez-vous que l’écrou qui maintient la lame est serré à fond. Un écrou ou une lame desserrée peut provoquer un accident. 9. Serrez l’écrou qui maintient la lame au couple de 41,5 Nm (30 pieds livres). 10. Installez le carter de coupe. Voir “Dépose et installation du carter de coupe.”

AVERTISSEMENT Pour éviter tout risque de blessure, la commande de rotation de lame doit fonctionner correctement. En conditions d’utilisation normales, la commande de rotation de lame n’a besoin d’aucun réglage. Cependant, si les performances de coupe diminuent ou si la qualité de la coupe est mauvaise, procédez aux modifications suivantes:

1. Lorsque vous tondez, assurez-vous que le levier de commande des gaz (7) est en position RAPIDE (voir Figure 7). 2. Réglez la commande de rotation de lame en position de DEBRAYAGE (1) (voir Figure 12). 3. Arrêtez le moteur et débranchez le fil de la bougie. 4. Inspectez la(les) lame(s). Maintenez la(les) lame(s) bien affûtée(s). Si la lame n’est pas tranchante, les pointes de l’herbe peuvent brunir.

Figure 13 8. Réglez la commande de rotation de lame (1) en position de DEBRAYAGE (voir Figure 12). Arrêtez le moteur. 9. Vérifiez le fonctionnement du frein de la lame. Faites tourner les poulies avec la main. Assurez-vous que les plaquettes de frein (7) appuient fermement contre les poulies (voir Figure 14).

Si les plaquettes de frein n’appuient pas fortement contre les poulies, faites contrôler la machine par un centre d’assistance agréé.

10. Réglez la commande de rotation de lame en position d’EMBRAYAGE (2) (voir Figure 12). 11. Inspectez les plaquettes du frein de la lame (7) (voir Figure 14). Si les plaquettes sont trop usées ou endommagées, remplacez les ensembles de plaquettes de frein. Un centre d’assistance agréé vous fournira des pièces de rechange appropriées et l’assistance dont vous avez besoin. Figure 12 5. Débranchez le ressort d’entraînement de la lame (2) de la tige de commande de la lame (1) (voir Figure 13). Amenez le ressort d’entraînement de la lame (2) vers le trou du milieu (4). Cela augmente la tension sur la courroie de transmission de la tondeuse.

6. Reliez le fil à la bougie. Tondez sur une courte distance puis contrôlez à nouveau la qualité de la coupe. Si nécessaire, amenez le ressort d’entraînement de la lame (2) jusqu’au trou inférieur (5). 7. Contrôlez à nouveau la qualité de la coupe. Si la qualité n’est pas améliorée, remplacez la courroie de transmission. Voir “Remplacement de la courroie de transmission.” Si le remplacement de la courroie ne corrige pas le problème, faites contrôler la machine par un centre d’assistance agréé.

12. Reliez le fil à la bougie. Tondez sur une courte distance et contrôlez à nouveau le fonctionnement de la commande de rotation de lame. 13. Lorsque la commande de rotation de lame est mise en position de DEBRAYAGE, tout mouvement s’arrête dans un délai de cinq secondes. Si la courroie bouge ou que les lames continuent à tourner, embrayez et débrayez la commande de rotation de lame cinq fois pour éliminer tout excès de caoutchouc d’une courroie de transmission neuve. Si vous avez besoin d’aide, faites contrôler la machine par un centre d’assistance agréé. 14. Si vous remplacez la courroie de transmission, déplacez le ressort d’entraînement de lame (2) vers le trou supérieur (3) (voir Figure 14).

Vérification et réglage de l’embrayage Si la courroie de transmission de mouvement est desserrée, l’embrayage glissera lorsque la machine gravira une côte ou tirera une charge lourde, ou bien la machine n’avancera pas. Réglez l’embrayage comme suit.

AVERTISSEMENT Avant de procéder à toute inspection, réglage ou réparation sur la machine, débranchez le fil de la bougie. Retirez le fil de la bougie pour éviter tout démarrage accidentel du moteur. 1. Vérifiez l’acheminement de la courroie de transmission de mouvement. Assurez-vous que la courroie est installée correctement et qu’elle se trouve à l’intérieur de tous les guides de courroie. 2. Retirez la goupille fendue (1), la rondelle (2) et le ressort de frein (3) de l’écrou réglable (4) (voir Figure 15). 3. Détachez l’écrou réglable de l’ensemble de levier de frein (5) et de l’attache du frein de stationnement (6). 4. Alignez le trou du levier de frein (5) avec le trou du châssis. Maintenez le levier de frein en place à l’aide d’une cheville ou d’un boulon de 6 mm (7). 5. Tirez la tige de l’embrayage vers l’avant jusqu’à ce qu’elle soit serrée. Tournez l’écrou réglable jusqu’à ce qu’il passe à travers le trou du levier de frein. 6. Assemblez l’écrou réglable à l’attache du frein de stationnement, au levier de frein et au ressort de frein. Fixez avec la rondelle et la goupille fendue. 7. Retirez la cheville ou le boulon de 6 mm. 8. Si la courroie glisse toujours après que l’embrayage a été réglé, la courroie de transmission de mouvement est usée ou endommagée et doit être remplacée. Voir “Remplacement de la courroie de transmission de mouvement.”

Vérification et réglage du frein d’entraînement Appuyez à fond sur la pédale d’embrayage/frein. Serrez le frein de stationnement. Mettez le levier de vitesses au point mort (N). Poussez la machine. Si les roues arrière tournent, réglez ou remplacez les plaquettes de frein. Réglez le frein d’entraînement comme suit: 1. Le frein d’entraînement (1) se trouve sur le côté droit de la boîte de vitesses (3) (voir Figure 16). 2. Vérifiez que le frein de stationnement est serré et que le levier de vitesses est au point mort. Tournez l’écrou 6 pans (2) dans le sens horaire jusqu’à ce que les roues arrière ne tournent plus lorsque la machine est poussée vers l’avant. 3. Desserrez le frein de stationnement et poussez la machine. Si la machine ne roule pas, tournez l’écrou 6 pans dans le sens antihoraire jusqu’à ce que la machine roule. 4. Serrez le frein de stationnement. Poussez la machine. Si les roues arrière ne tournent pas, le frein d’entraînement est correctement réglé. Desserrez le frein de stationnement.

Dépose de la batterie Pour charger ou nettoyer la batterie (1), retirez la batterie de la machine comme suit (voir Figure 6).

AVERTISSEMENT Pour éviter les étincelles, débranchez le câble noir de la batterie (8) de la borne négative (-) avant de débrancher le câble rouge (5).

AVERTISSEMENT La batterie contient de l’acide sulfurique qui est nocif pour la peau, les yeux et les vêtements. Si de l’acide entre en contact avec le corps ou les vêtements, rincez avec de l’eau. 1. Débranchez le câble noir (8) de la borne négative (-). 2. Débranchez le câble rouge (5) de la borne positive (+) (4). 3. Soulevez le support de batterie (3) et la batterie (1) hors de la machine.

Charge de la batterie

AVERTISSEMENT Si vous ne réussissez pas à régler correctement le frein d’entraînement, remplacez les plaquettes de frein. Un centre d’assistance agréé vous fournira les pièces de rechange appropriées et l’assistance dont vous avez besoin.

AVERTISSEMENT Ne fumez pas pendant le chargement de la batterie. Eloignez la batterie des étincelles. Les vapeurs provenant de l’acide de la batterie peuvent provoquer une explosion. 1. Avant de charger la batterie (1), retirez-la de la machine.

2. Pour charger la batterie, utilisez un chargeur de 12 volts. Chargez à une vitesse de 6 ampères/heure. 3. Installez la batterie.

AVERTISSEMENT Pour éviter les étincelles, branchez le câble rouge à la borne positive (+) avant de brancher le câble noir.

4. Branchez le câble rouge (5) à la borne positive (+) (4) avec les fixations selon l’illustration. 5. Branchez le câble noir (8) à la borne négative (-) avec les fixations, selon l’illustration.

Réglage des roulettes de terrage Les boulons d’essieu des roulettes de terrage ont été montés en position de coupe BASSE. Pour modifier la position des roulettes de terrage, déplacez les boulons d’essieu comme suit. IMPORTANT: Avant de régler les roulettes de terrage, procédez comme suit. Vérifiez que le carter de coupe est horizontal. Vérifiez que la hauteur de coupe est réglée à la hauteur désirée pour votre pelouse. Tondez sur une courte distance sur un sol horizontal et observez la surface qui a été coupée. Si le carter ne coupe pas à hauteur égale, suivez les instructions fournies dans “Comment mettre à niveau le carter de coupe.”

AVERTISSEMENT Avant de procéder à toute inspection, réglage ou réparation sur la machine, débranchez le fil de la bougie. Retirez le fil de la bougie pour éviter tout démarrage accidentel du moteur. 1. Déposez les roulettes de terrage (12) et les boulons d’essieu (11) (voir Figure 3).

4. Fixez les boulons d’essieu (11) aux supports des roulettes de terrage (13) en utilisant le trou correct du support, selon les indications (voir Figure 3). NOTA: Si la position de la hauteur de coupe est modifiée par le levier de levage, les roulettes de terrage devront être déplacées dans le trou correct pour conserver une hauteur de coupe horizontale.

Mise à niveau du carter de coupe Si le carter de coupe est horizontal, la lame coupera plus facilement et la pelouse sera plus belle.

AVERTISSEMENT Avant de procéder à toute inspection, réglage ou réparation sur la machine, débranchez le fil de la bougie. Retirez le fil de la bougie pour éviter tout démarrage accidentel du moteur. 1. Assurez-vous que la machine se trouve sur une surface dure et horizontale. 2. Vérifiez la pression des pneus. Si la pression est incorrecte, le carter de coupe ne coupera pas à hauteur égale. Vérifiez que les pneus sont gonflés à 0,97 bar (14 PSI) pour les pneus avant et 0,69 Bar (10 PSI) pour les pneus arrière. 3. Mettez le levier de levage (1) dans la position de coupe la plus basse (2) (voir Figure 17).

AVERTISSEMENT Le levier de levage est rappelé par ressort. Vérifiez que le levier de levage est verrouillé dans la position de coupe la plus basse.

Figure 17 2. Tondez sur une courte distance sur un sol horizontal pour vérifier le niveau et la hauteur de coupe. Observez le numéro de la position de hauteur de coupe 3 sur le levier de levage (1) (voir Figure 17). 3. Observez chaque support de roulette de terrage (13) (voir Figure 3). Il y a 3 trous dans chaque support et un numéro à côté de chaque trou. Le numéro de la position de hauteur de coupe sur le levier de levage indique le trou correct à utiliser sur chaque support de roulette de terrage. NOTA: Le trou du support de roulette n° 1 est égal à la position n° 1 du levier de levage. Le trou du support de roulette n° 2 est égal à la position n° 2 du levier de levage. Le trou du support de roulette n° 3 est égal aux positions n° 3, 4, 5 et 6 du levier de levage.

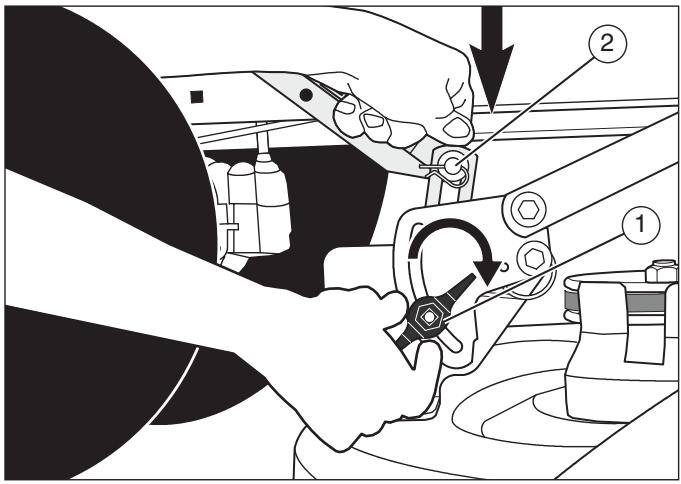

Figure 18 4. Desserrez les boutons de réglage gauche et droit (1) (voir Figure 18). Appuyez de chaque côté du carter de coupe. Vérifiez que les deux côtés du carter reposent sur une surface horizontale. Vérifiez également que les tringles de levage sont lâches et peuvent monter et descendre facilement.

5. Appuyez sur les tringles de levage (2) et serrez les boutons de réglage gauche et droit. Assurez-vous que les boutons de réglage sont serrés à fond. Au besoin, utilisez une clé pour les serrer. 6. Relevez le levier de levage (1) (voir Figure 17). 7. Tondez sur une courte distance. Si la hauteur de coupe n’est pas horizontale, répétez les étapes ci-dessus.

Contrôle des pneus Vérifiez la pression des pneus. Des pneus trop gonflés risquent de provoquer une conduite irrégulière de la tondeuse. De plus, une pression incorrecte empêchera le carter de coupe de couper à hauteur égale. La pression d’air correcte est de 0,97 bar (14 PSI) pour les pneus avant et de 0,69 bar (10 PSI) pour les pneus arrière.

Remplacement de la courroie de transmission de mouvement

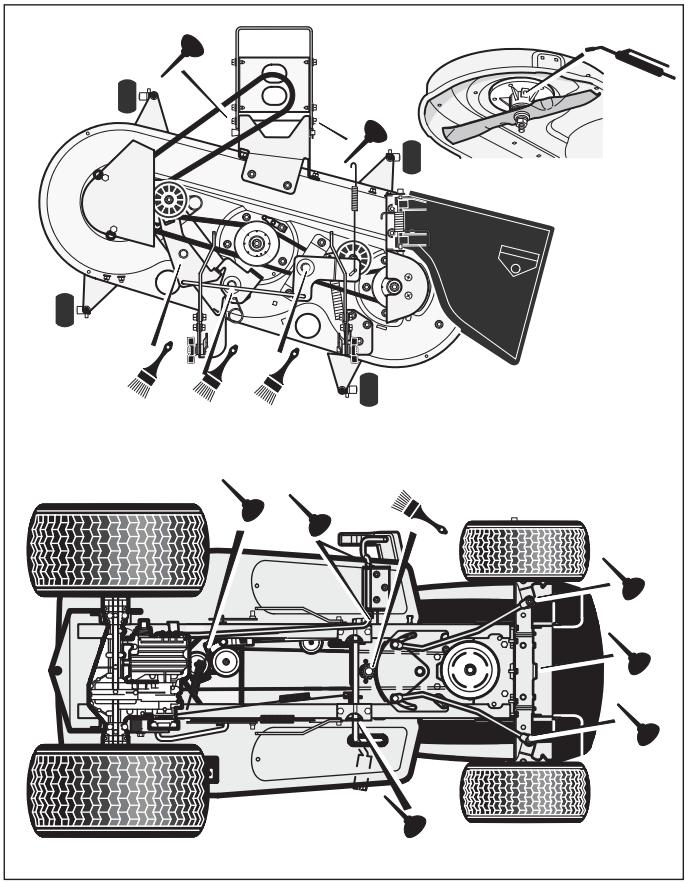

Modèles équipées de graisseurs: Graissez avec un pistolet à graisse (voir Figure 19).

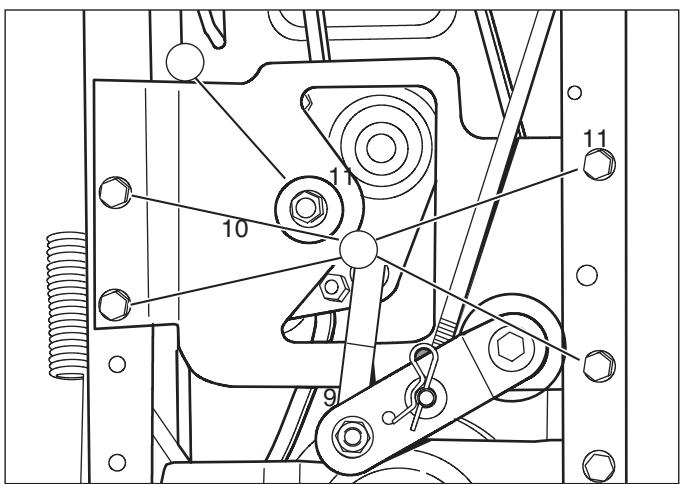

Dépose de la courroie de transmission du moteur

Appliquez la graisse à l’aide d’une brosse dans les zones indiquées.

2. Déposez le carter de coupe. Voir “Dépose et installation du carter de coupe.”

Graissez les zones indiquées avec de l’huile moteur.

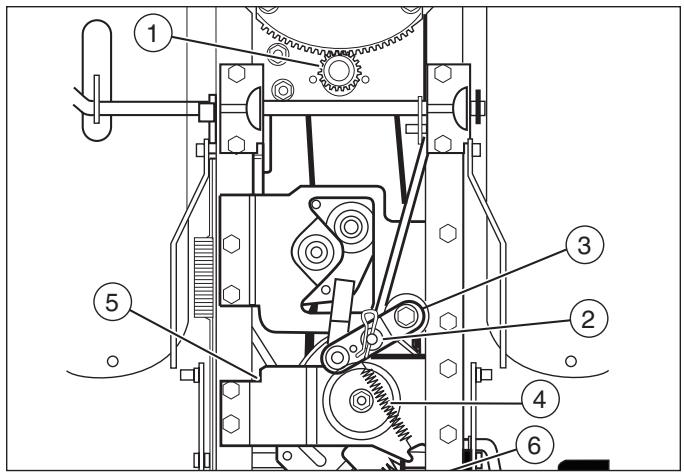

3. Détachez l’anneau élastique et l’engrenage à pignon (1) de l’extrémité de la colonne de direction (voir Figure 20). Faites coulisser la colonne de direction vers le haut pour permettre l’extraction de la courroie de transmission du moteur.

NOTA: Appliquez de la graisse sur l’ensemble de la boîte de direction.

1. Déposez la batterie.

ATTENTION: Si vous utilisez la machine dans des zones sèches et sableuses, utilisez une pulvérisation sèche de graphite pour graisser la machine.

Figure 20 4. Débranchez la tringle de pédale (2) du levier coudé (3). 5. Décrochez le ressort de rappel du support de galet (4) du support de l’ensemble du variateur (5). 6. Déposez le levier de frein du variateur (6) situé au sommet du montant du châssis. On accède au levier de frein de variateur (6) à travers l’ouverture du boîtier de batterie, sous le siège.

7. Déposez les quatre vis (7) qui maintiennent l’ensemble du support de galet (8) (voir Figure 21).

9. Déposez l’ensemble du support de galet (12) (voir Figure 23).

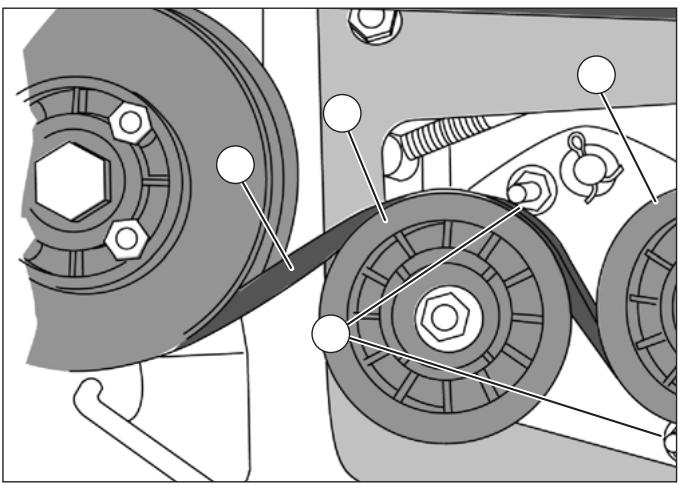

Figure 21 8. Pour accéder aux guides de courroie de galet tendeur (9), abaissez le support de galet (voir Figure 22). Le support de galet ne peut être retiré qu’après que la courroie de transmission du moteur (10) a été détachée des galets tendeurs (11). Déposez les deux guides de courroie de galet.

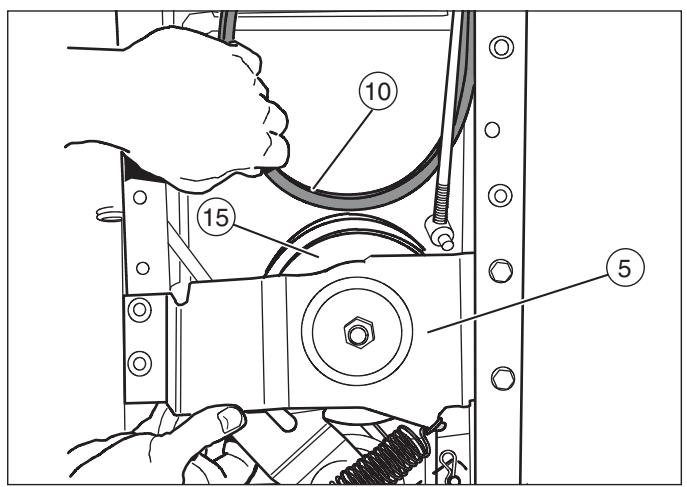

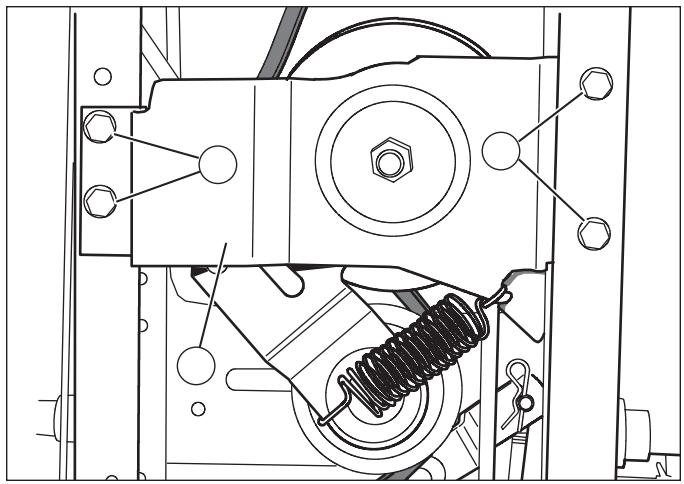

Figure 23 10. Déposez les deux vis (13) du côté droit du support du variateur (5) (voir Figure 24). Desserrez les deux vis (14) du côté gauche du support du variateur.

11. Abaissez le support du variateur (5) et faites passer la courroie de transmission du moteur (10) par dessus le sommet de la poulie de variateur (15) (voir Figure 25). 12. Déposez la tige du guide de courroie (16) (voir Figure 26).

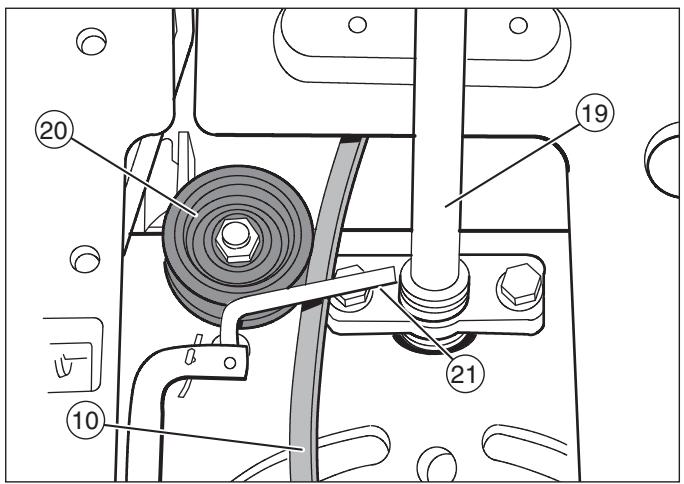

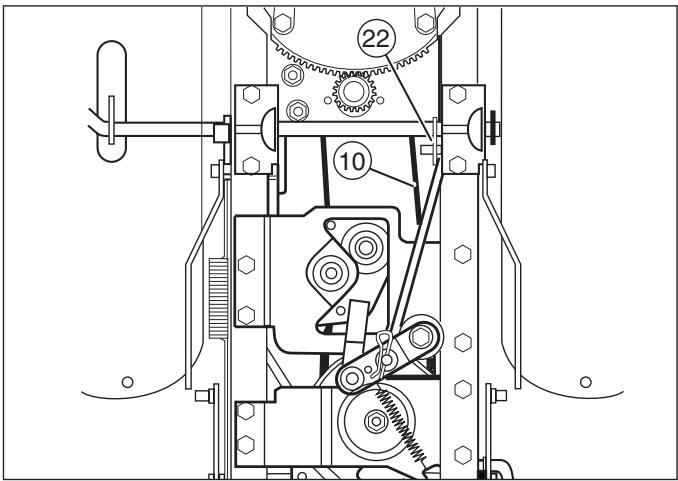

Installation de la courroie de transmission du moteur 1. Pour installer la courroie de transmission du moteur (10), inversez l’ordre des étapes ci-dessus (voir Figure 25). 2. Assurez-vous que la courroie de transmission du moteur (10) est acheminée entre les deux guides de courroie situés au niveau de la double poulie (17) (voir Figure 26). Vérifiez aussi que le côté en “V” de la courroie de transmission du moteur se trouve contre la double poulie. 3. Vérifiez l’acheminement de la courroie de transmission du moteur (10) au niveau de la colonne de direction (19) (voir Figure 27). Assurez-vous que la courroie de transmission (10) est acheminée vers l’intérieur du petit galet (20) et sous le guide de courroie en forme de L (21).

4. Assurez-vous que la courroie de transmission du moteur (10) se trouve à l’intérieur du levier de commande de vitesse (22) (voir Figure 28). Figure 26

13. Faites passer la courroie de transmission du moteur (10) vers l’avant de la machine. Lorsque l’arrière de la courroie de transmission du moteur atteint la double poulie (17), faites passer l’arrière de la courroie entre la double poulie et la plaque de direction (18). NOTA: Pour faire passer la courroie de transmission du moteur entre la double poulie et la plaque de direction, la courroie doit être tournée latéralement.

5. Installez le carter de coupe. Voir “Dépose et installation du carter de coupe.” 22

14. Un centre d’assistance autorisé de votre région vous fournira une courroie de rechange appropriée et l’assistance dont vous avez besoin.

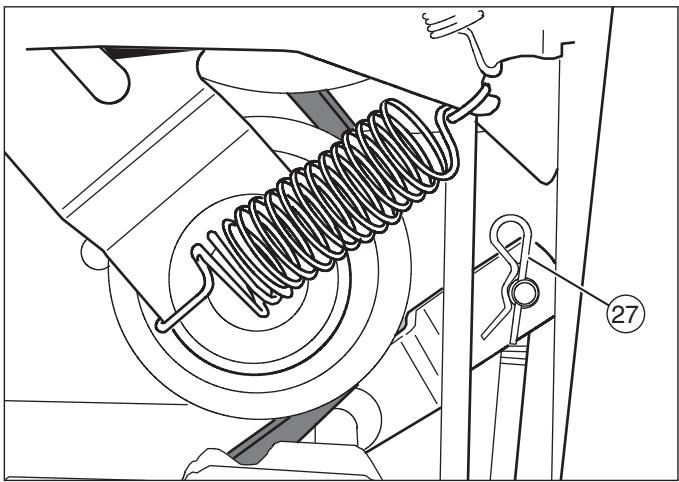

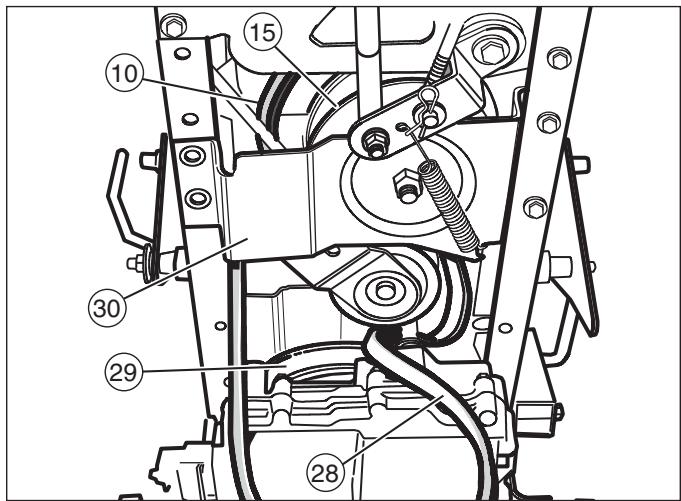

Dépose de la courroie de transmission de transaxe 1. Déposez la batterie.

8. Détachez la courroie de transmission du transaxe (28) du la poulie d’entrée du transaxe (29) (voir Figure 31). 15

2. Déposez le carter de coupe. Voir “Dépose et installation du carter de coupe.”

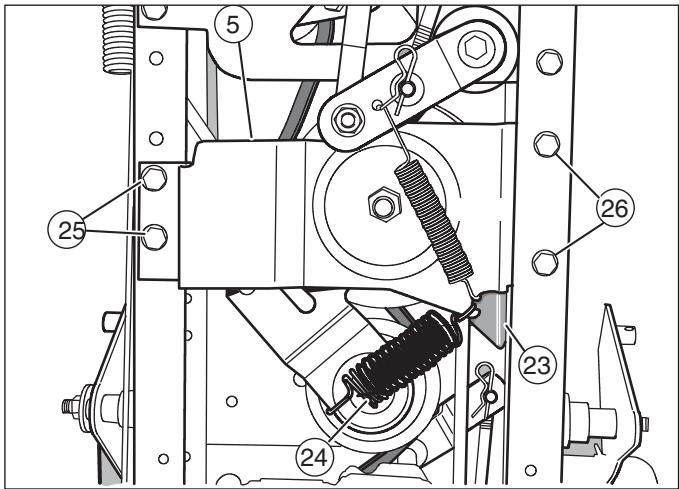

3. Déposez le levier de frein de variateur (23) situé au sommet du montant du châssis (voir Figure 29). On accède au levier de frein de variateur à travers l’ouverture du boîtier de batterie, sous le siège. 5 30 29 26

Figure 31 9. Dégagez la courroie de transmission du transaxe du galet tendeur du variateur.

10. Faites passer la courroie de transmission du transaxe vers l’avant, par-dessus la poulie d’entrée du transaxe.

Figure 29 4. Déposez le ressort de galet du variateur (24). 5. Déposez les deux vis (25) du côté droit du support de variateur (5). 6. Desserrez les deux vis (26) du côté gauche du support de variateur. 7. Détachez la tige de changement de vitesse de la tringle de changement de vitesse du transaxe (27) (voir Figure 30).

11. Faites ensuite passer la courroie de transmission du transaxe par-dessus la tringle de changement de vitesse (27) (voir Figure 30). 12. Tirez l’ensemble du variateur (30) vers le bas et détachez la courroie de transmission du moteur (10) de la poulie du variateur (15). Détachez ensuite la courroie de transmission du transaxe (28) de la poulie du variateur (voir Figure 31). 13. Un centre d’assistance autorisé de votre région vous fournira une courroie de rechange appropriée et l’assistance dont vous avez besoin.

Installation de la courroie de transmission du transaxe 1. Pour installer la courroie de transmission du transaxe (28), inversez l’ordre des étapes ci-dessus (voir Figure 31).

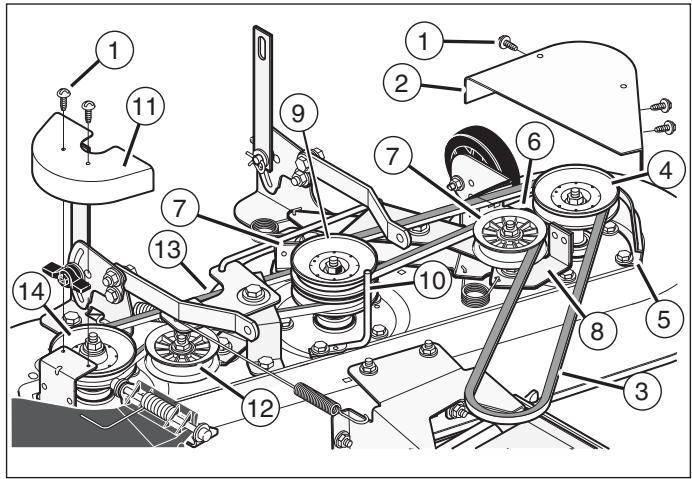

Remplacement de la courroie de transmission primaire 1. Déposez le carter de coupe. Voir “Dépose et installation du carter de coupe.” 2. Retirez les trois vis (1) de l’enveloppe de la poulie gauche (2). Déposez l’enveloppe de la poulie gauche (voir Figure 32). 1 11

12. Avant de tondre, vérifiez la commande de rotation de lame. Voir “Réglage de la commande de rotation de lame.”

Installation de la courroie de transmission secondaire 1. Déposez le carter de coupe. Voir “Dépose et installation du carter de coupe.”

3. Retirez les deux vis (1) de l’enveloppe de la poulie droite (11). Déposez l’enveloppe de la poulie droite. 4. Eloignez le galet tendeur (12) de la courroie de transmission secondaire (13). Détachez la courroie du galet tendeur.

11. Installez le carter. Voir “Dépose et installation du carter de coupe.”

2. Détachez la courroie de transmission primaire (3) de la double poulie (9) (voir Figure 32).

9. Vérifiez que la courroie de transmission primaire se trouve à l’intérieur du guide de courroie (5) et (10). 10. Assemblez l’enveloppe de la poulie gauche.

2. Installez le carter de coupe. Voir “Dépose et installation du carter de coupe.”

8. Assurez-vous que le côté en “V” de la courroie de transmission primaire se trouve autour de la poulie du mandrin gauche de la façon indiquée .

Figure 32 3. Pour déposer la courroie de transmission primaire (3) de la poulie du mandrin gauche (4), faites passer la courroie de transmission primaire entre la poulie du mandrin gauche et les guides de courroie (5). 4. Eloignez le dispositif de fixation de la courroie (6) du galet tendeur (7). Détachez la courroie de transmission primaire du galet tendeur. 5. Eloignez l’ensemble de plaquettes de frein (8) de la double poulie (9). Détachez la courroie de transmission primaire de la double poulie. NOTA: Remplacez la courroie de transmission primaire par une courroie d’origine. Contactez un centre d’assistance agréé de votre région. 6. Installez une courroie de transmission primaire neuve. Eloignez l’ensemble des plaquettes de frein de la double poulie. Placez la courroie autour de la double poulie. Assurez-vous que la courroie de transmission primaire se trouve à l’intérieur du guide de courroie (10). 7. Eloignez le dispositif de fixation de la courroie du galet tendeur. Placez le côté plat de la courroie de transmission primaire autour du galet tendeur.

5. Détachez la courroie de transmission secondaire de la poulie du mandrin droit. 6. Détachez la courroie de transmission secondaire de la double poulie. NOTA: Remplacez la courroie de transmission secondaire par une pièce d’origine. Consultez un centre d’assistance agréé de votre région. 7. Installez une courroie de transmission secondaire neuve. Placez la courroie autour de la base de la double poulie. Assurez-vous que la courroie de transmission secondaire se trouve à l’intérieur du guide de courroie. 8. Placez la courroie de transmission secondaire autour de la poulie d’entraînement droite (14). 9. Tirez le galet tendeur vers l’avant. Installez le côté plat de la courroie de transmission secondaire contre le galet tendeur. 10. Assurez-vous que le côté en “V” de la courroie de transmission secondaire se trouve autour de la poulie du mandrin droit. 11. Assemblez l’enveloppe de la poulie droite. 12. Placez la courroie de transmission primaire autour de la double poulie. 13. Installez le carter. Voir “Dépose et installation du carter de coupe.”

Entretien 14. Avant de tondre, vérifiez la commande de rotation de lame. Voir “Réglage de la commande de rotation de lame.”

Dépose et installation du carter de coupe 1. Réglez la commande de rotation de lame (1) en position de DEBRAYAGE (voir Figure 12). 2. Mettez le levier de levage (2) en position de réglage de niveau.

AVERTISSEMENT Le levier de levage est rappelé par ressort. Assurez-vous que le levier de levage est verrouillé en position de REGLAGE DE NIVEAU. 3. Détachez les épingles et les rondelles des bras de suspension (3). Voir les illustrations “C” et “D.” 4. Détachez les épingles et les rondelles des tringles de levage (4). Voir les illustrations “A” et “B.” 5. Détachez le ressort de traction (5) de la tige de commande de lame (6). Voir l’illustration “E.” 6. Détachez l’étrier de suspension avant (9) du support d’essieu. Voir l’illustration “F.” 7. Détachez la courroie de transmission (7) de la double poulie (8). 8. Extraire le carter par le côté droit de la machine. 9. Pour remonter le carter, inversez l’ordre des étapes ci-dessus.

fr Commande de pièces de rechange Les pièces de rechange sont indiquées soit dans les dernières pages de ce livret d’instructions soit dans un livret de pièces séparé. Utilisez exclusivement des pièces de rechange autorisées et approuvées par le constructeur. N’utilisez pas d’équipements ou d’accessoires qui n’ont pas été spécifiquement recommandés pour cette machine. Pour obtenir des pièces de rechange correctes, vous devez indiquer le numéro du modèle de votre tondeuse (voir plaque signalétique). Les pièces de rechange, à l’exception du moteur, de la transmission, du transaxe ou des différentiels, sont disponibles dans le magasin où vous avez acheté votre tondeuse ou dans un atelier d’entretien recommandé par le magasin. Le service de garantie n’est disponible qu’à travers des concessionnaires agréés. Trouvez le concessionnaire le plus proche de chez vous sur la carte des coordonnées du site www.murray.com. Les pièces de rechange pour le moteur, le transaxe ou la transmission, sont disponibles dans les centres d’assistance agréés par le constructeur, que vous trouverez dans les pages commerciales de votre annuaire. Consultez également les garanties individuelles du moteur et de la transmission pour commander des pièces de rechange. Pour toute commande de pièces, vous devez indiquer les renseignements suivants:

Remplacement du fusible

(1) Numéro de modèle

Si le fusible est grillé, le moteur ne démarrera pas.

Retirez le fusible et remplacez-le par un fusible automobile de 15 A.

(3) Numéro de référence

Entreposage (plus de 30 jours) A la fin de chaque année, préparez la machine pour l’entreposage, comme suit: 1. Vidangez l’essence du carburateur et du réservoir de carburant. Changez l’huile moteur. Suivez les instructions du constructeur du moteur. 2. Nettoyez l’ensemble de la machine. 3. Chargez la batterie.

Probleme Le moteur ne démarre pas.

Solution 1. Suivez les étapes, “Démarrage du moteur” dans ce manuel. 2. Modèles à démarrage électrique: nettoyez les bornes de la batterie. Resserrez les câbles. 3. Veillez à ce qu’aucun câble ne soit lâche. Resserrez les interrup teurs de sécurité. (Voir le diagramme de câblage.) 4. Vidangez le réservoir d’essence. Nettoyez la conduite d’essence. Remplacez le filtre d’essence. 5. Retirez la (les) bougie(s). Placez l’accélérateur en position SLOW. Tournez la clé de contact en position ON. Essayez de démarrer le moteur plusieurs fois. Installez la bougie. 6. Changez la bougie. 7. Réglez le carburateur.

Le moteur ne tourne pas.

1. Suivez les étapes, “Démarrage du moteur” dans ce manuel. 2. Modèles à démarrage électrique: Chargez la batterie. 3. Remplacez le fusible. 4. Veillez à ce que le faisceau de câbles ne soit pas endommagé et que les raccords tiennent bien. Réparez le câble endommagé. 5. Modèles à démarrage électrique: remplacez la solénoïde. Modèles à démarrage manuel: remplacez le module.

Le moteur a du mal à démarrer.

1. Réglez le carburateur. 2. Changez la bougie. 3. Remplacez le filtre à essence.

Le moteur tourne mal ou perd de sa puissance.

1. Vérifiez l’huile. 2. Nettoyez le filtre à air. 3. Nettoyez l’écran filtre à air. 4. Remplacez la bougie. 5. Le moteur force. Baisser la vitesse inférieure. 6. Réglez le carburateur. 7. Changez le filtre à essence.

Le moteur tourne mal à grande vitesse.

2. Ajustez la commande des gaz. 3. Nettoyez le filtre à air. 4. Changez le filtre à essence.

Le moteur s’arrête lorsque les lames sont engagées.

1. Veiller à ce que le faisceau de câbles ne soit pas endommagé et que les raccords tiennent bien. Réparer le câble endommagé. 2. Le bac à herbe doit être monté (ne s’applique qu’aux modèles équipés de bac à herbe à décharge arrière).

En pente, le moteur s’arrête.

1. Tondez en inclinaison ascendante ou descendante mais jamais en diagonal.

Probleme Le moteur ne tourne pas à vide.

Solution 1. Changez la bougie. 2. Nettoyez le filtre à air. 3. Réglez le carburateur. 4. Ajustez la commande des gaz. 5. Videz le réservoir d’essence. Nettoyez le conduit d’essence. Changez le filtre à essence.

Un moteur chaud peut entraîner une perte de régime.

1. Nettoyez l’écran filtre à air. 2. Vérifiez l’huile. 3. Réglez le carburateur. 4. Changez le filtre à essence

Vibration excessive.

1. Changez la lame. 2. Veillez à ce que les boulons du moteur soient bien tous serrés. 3. Réduisez la pression des pneus. 4. Réglez le carburateur 5. Veillez à ce que les courroies ou poulies soient en bon état. Remplacez-les si nécessaire.

Lherbe n’est pas rejetée normalement.

1. Coupez le moteur. Nettoyez le bloc de coupe. 2. Relevez le niveau de coupe. 3. Remplacez-la par une (des) plus coupante (s). 4. Réduisez la vitesse au moyen du levier de vitesses. 5. Mettez la commande des gaz en position FAST. 6. Remplacez le ressort du le pignon libre de la lame. 7. Nettoyez le tube d’extention et le tube de raccord (ne s’applique qu’aux modèles équipés de bac à herbe à décharge arrière).

Le bloc de coupe ne coupe pas de manière égale.

1. Vérifiez la pression des pneus. 2. Ajustez le niveau du bloc de coupe. 3. Vérifiez l’axe avant. S’il ne pivote pas facilement, desserrez le(s) boulon(s) qui le maintient (nent).

Les lames ne tournent pas.

1. Vérifiez la courroie motrice. Assurez-vous que la courroie soit bien installée. 2. Changez la courroie motrice.

PROBLEME: la tondeuse ne bouge pas lorsque le frein est relâché et lorsque la pédale de commande des vitesses est enfoncée.

1. Vérifiez la courroie motrice. Assurez-vous que la courroie soit bien installée. 2. Réglez l’embrayage. 3. Changez la courroie motrice.

PROBLEME: la tondeuse ralentit ou s’arrête lorsque la pédale de commande des vitesses est enfoncée.

1. Réglez l’embrayage. 2. Changez la courroie motrice.

Troubleshooting Chart Probleme Un bruit survient lorsque la pédale d’embrayage/freinage est enclenchée.

fr Solution 1. Un bruit temporaire de la courroie n’affecte pas le fonctionnement de la tondeuse. Si le bruit persiste, inspectez le cheminement de la courroie. Assurez-vous que la courroie soit bien à l’intérieur des guides de courroie. 2. Si le bruit persiste, réglez l’embrayage.

Les roues arrières patinent sur un terrain inégal.

1. Vérifiez l’essieu avant. S’il ne pivote pas facilement, rendez le(s) boulon(s) qui le maintient( nent) plus lâche(s).

Ieteikumi par mulčēšanu
