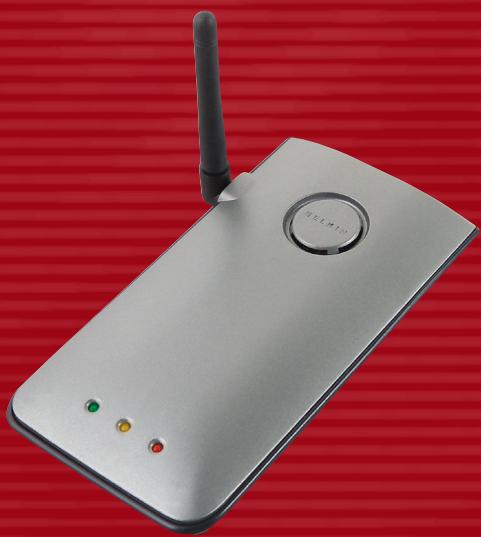

Point d'accès réseau sans fil
Manuel de l'Utilisateur
TABLE des matières
Fonctions Clés 2
Contenu de l'emballage 3
Installation rapide 8
Étape 1: Connectez le PA à un routeur, un switch Ethernet ou un hub.....8 Étape 2 : Installation de l'Assistant de Recherche (Discovery Wizard)............................9
Information 30
Merci d'avoir choisi le Point d'Accès Sans Fil (PA) de Belkin. Soyez les bienvenus dans le monde des réseaux sans fil. Vous pouvez désormais profiter de cette nouvelle technologie incroyable et vous déplacer librement chez vous ou dans votre bureau — sans vous préoccuper des câbles. Le PA sert de pont entre le réseau câble existant et vos ordinateurs équipés d'un dispositif sans fil. Vous serez prêt à communiquer en réseau en quelques minutes grâce à la simplicité de l'installation et de la configuration. Lisez attentivement la totalité de ce manuel afin d'être certain de tirer le meilleur parti de votre PA.
Fonctions clés
Couverture d'une zone étendue à haut débit. Le PA de Belkin permet de couvrir une zone intérieure dans un rayon de 90 mètres et une zone extérieure dans un rayon de 548 m.
Cryptage de sécurité jusqu'à 128 bits
Votre PA de Belkin peut crypter (brouiller) les ondes radio émises de manière à ce que vous soyez assurés de la sécurité de vos données. Cette fonctionnalité de cryptage facultative vous permet de crypter sur 64 ou 128 bits grâce à une clé que vous entrez vous-même.
Filtrage des adresses MAC
Pour une plus grande sécurité, vous pouvez créer une liste d'adresses MAC. Il s'agit des identificateurs uniques des clients qui sont autorisés à accéder à votre réseau sans fil. Chaque ordinateur dispose de sa propre adresse MAC. Il vous suffit d'entrer ces adresses dans une liste grâce à l'interface utilisateur basée sur le Web afin de contrôler l'accès à votre réseau.
Fonctionne avec les ordinateurs PC et mac®
Le PA prend en charge plusieurs environnements réseau, tels que Mac OS® 8. x, 9. x, X v10. x, AppleTalk®, Linux®, Windows® 95, 98, Me, NT®, 2000, et XP, et plusieurs autres.
Remarque : Il est possible d'administrer le PA par le biais d'un navigateur Web, sans avoir recours au logiciel inclus. Le logiciel inclus est compatible avec Windows 98 SE, Me, 2000 et XP seulement, mais N'EST PAS nécessaire pour utiliser le Point d'Accès.
Interface utilisateur basée sur le web
Vous pouvez accéder aux fonctions avancées de votre PA par le biais de votre navigateur Web, sans avoir besoin d'installer un logiciel supplémentaire sur votre ordinateur. Aucun disque à installer ou surveiller. Vous pouvez même apporter des modifications et effectuer les fonctions de configuration sur tout ordinateur du réseau, rapidement et en toute simplicité.
Applications et avantages
- Solution abordable pour relier plusieurs ordinateurs en un réseau sans fil
- Mise en réseau pour particuliers ou petites entreprises
- Permet l'installation simple et rapide d'un petit réseau à usage ou pour les petites entreprises.
Contenu de l'emballage
- Point d'Accès Réseau Sans Fil de Belkin
- Bloc d'alimentation
- CD-ROM avec logiciel
- Manuel de l'utilisateur Carte d'enregistrement
Configuration requise pour le logiciel de gestion facultatif
- Windows® 98SE, Me, 2000, ou XP Minimum 64 Mo de mémoire vive
Configuration requise
- Protocole réseau TCP/IP installé sur au moins un ordinateur
- Câble réseau CAT5 (ou catégorie supérieure)
- Microsoft® Internet Explorer 4.0 ou version ultérieure, ou Netscape® 4.0 ou version ultérieure.
Normes :
IEEE 802.3 10Base-T Ethernet/100Base-Tx Ethernet
IEEE 802.11b
Sans fil :
Technologie radio : DSSS (Direct Sequence Spread Spectrum)
802.11b : 11, 5.5, 2, 1 Mbits/s
802.11b : CCK, DQPSK, DBPSK
bande ISM 2.412-2.497 GHz
802.11b : 11 pour l'Amérique du Nord, 14 pour le Japon et 13 pour l'Europe
WEP à 64 et 128 bits
Protocoles pris en charge :
CSMA/CD, TCP, IP, UDP, et DHCP (client)
Gestion :
basée sur le navigateur
Nombre maximum d'utilisateurs :
32 (WLAN)
Ports :
1 port RJ45 10Base-T/100Base-Tx 1 prise d'alimentation 1 bouton de réinitialisation
Voyants lumineux :
Alimentation
Activité LAN
Activité WLAN

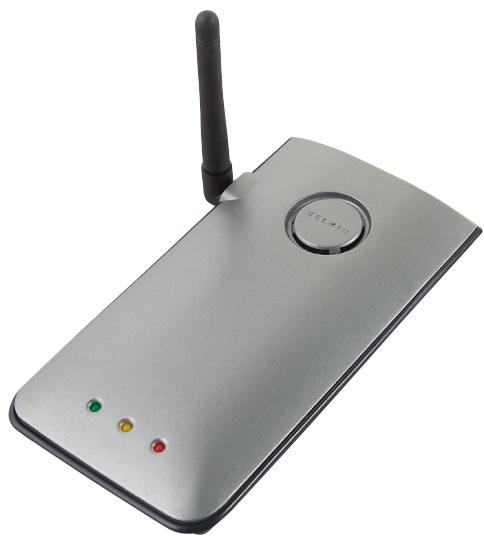

Présentation de votre point d'accès
Le PA a été conçu pour être placé sur un bureau (à l'horizontal ou à la verticale) ou fixé au mur. Son boîtier compact permet d'économiser l'espace sur la surface de travail lorsque placé à la verticale. Tous les câbles sont fixés à l'arrière du PA afin de faciliter l'organisation et l'utilisation. Les voyants lumineux visibles à l'avant du PA vous fournissent des informations sur l'activité et l'état du réseau.
Panneau avant

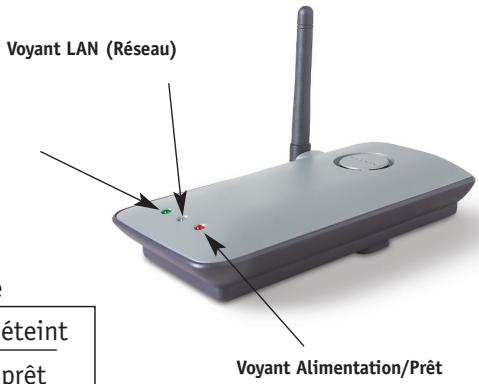

Voyant WLAN
Voyant lumineux d'alimentation
Indique que le WAP est alimenté
| Éteint | Le PA est éteint |
| Rouge | Le PA est prét |
Voyant lumineux WLAN
| Éteint | Aucune activités réseau sans fil |
| Vert clignotant | Indique que le PA fonctionne |
Voyant réseau (LAN)
| Éteint | Aucune activités réseau au port |
| Vert | Péripérisque 10Base-T connecté |
| Orange | Péripérisque 10Base-Tx connecté |
| Clignotant (Orange ou Vert) | Activité au port |

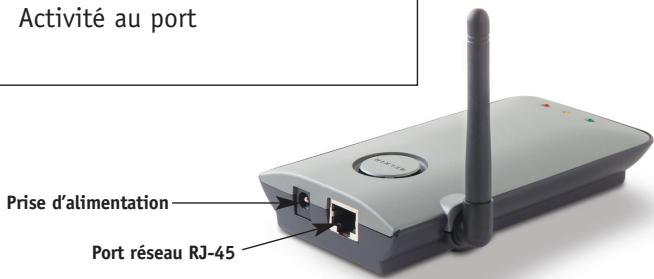

Prise d'alimentation
Branchez le bloc d'alimentation fourni sur cette prise.
Port ethernet RJ45
Branchez un câble Ethernet sur cette prise et branchez-le à un port RJ45 10BaseT ou 100Base-T ouvert sur un switch, un routeur ou un hub.
Bouton de réinitialisation
Le bouton de réinitialisation est utilisé lorsque le PA fonctionne de façon incongrue. Lorsque vous réinitialisez le PA, celui-ci retrouve un fonctionnement normal et les paramètres de configuration demeurent inchangés. Vous pouvez aussi rétablir la configuration par défaut à l'aide du bouton de réinitialisation. Utilisez cette option lorsque vous avez oublié votre mot de passe personnelisé, par exemple.
A. redémarrer le PA
Appuyez et relachez le bouton de réinitialisation. Les voyants lumineux du PA clignoteront pendant quelques instants. Le voyant d'alimentation clignote. Lorsque le voyant d'alimentation est allumé en continu, la réinitialisation est terminée.
B. Rétablissement des paramètres par défaut
Appuyez et maintenez enfoncé le bouton de réinitialisation pendant 5 secondes, puis relâchez-le. Les voyants lumineux du PA clignoteront pendant quelques instants. Le voyant d'alimentation clignote. Lorsque le voyant d'alimentation est allumé en continu, le rétablissement des paramètres est terminé.
Antenne bipolaire rotative
Une antenne bipolaire unidirectionnelle est située sur le côté du PA. Elle peut pivoter à 180 degrés. Pour un meilleur fonctionnement, elle doit être orientée en position verticale.
La performance de votre réseau sans fil dépend du choix de l'emplacement de votre PA. À l'intérieur, votre PA offre de façon générale une zone de couverture d'un rayon de 90 mètres ou plus. Toutefois, certains matériaux de construction et autres obstacles se trouvant dans un immeuble peuvent grandement affecter le signal sans fil et réduire la portée. De manière générale, le meilleur emplacement pour votre PA est le centre de la zone de couverture sans fil. Pour les habitations à plusieurs étages, placez votre PA le plus près possible du centre de la maison ; par exemple, il se peut que vous deviez placer le PA sur un étage supérieur.
Soyez vigilants lors du besoin de l'emplacement de votre PA
- N'oubliez pas que des appareils ou des objets volumineux tels que le réfrigerateur ou les lave-linge/sèche-linge peuvent se trouver de l'autre côté du mur dans la zone que vous pensez désirer pour l'installation du PA.
- Placez votre PA sur le dessus d'un bureau, loin d'étagères de métal ou de boîtiers d'ordinateur.
- Ne placez un objet ou composant sur la PA. Assurez-vous que l'antenne pointe vers le HAUT en tout temps.
- Les teintures UV pour fenêtres à base de métal peuvent affecter la performance de votre réseau sans fil. Ne placez pas votre PA auprès d'une fenêtre teintée.
Nous comprenons que dans la plupart des cas, il vous sera difficile de placer votre PA au centre de votre zone de couverture. Si vous éprouvez des difficultés à obtenir la couverture désirée, placez votre PA le plus haut possible. Les périphériques sans fil fonctionnent de façon optimale lorsqu'il n'y a pas d'obstacles entre l'ordinateur et le PA. Le PA peut aussi être fixé au mur, les antennes pointant toujours vers le HAUT. Il existe d'autres solutions pour étendre votre zone de couverture sans fil. Visitez le site www.belkin.com/networking pour les connaître.
Le signal sans fil peut être affecté par différents facteurs, incluant les réseaux sans fil de vos voisins, les fours à micro-ondes en fonctionnement, et les téléphones sans fil 2.4 GHz. Même si ces situations peuvent affecter la performance du réseau, votre réseau sans fil fonctionnera de façon normale dans la plupart des environnements dans lesquels on retrouvera ces appareils.
Le PA est configuré de façon à pouvoir fonctionner sans installation. Vous n'avez qu'à brancher le PA à votre réseau déjà en place et vous ajoutez instantanément des fonctionnalités sans fil à votre réseau. Nul besoin de configuration. Belkin fournit un logiciel qui vous permettra de rechercher et vous connecter au Point d'Accès afin d'apporter des modifications aux paramètres. Avant d'utiliser le logiciel, vous devez en route le Point d'Accès. Après avoir mis en route le PA, vous pouvez utiliser le logiciel afin d'apporter des modifications aux paramètres. Veuillez suivre les instructions d'installation ci-dessous.
Étape 1 : connectez le PA à un routeur, un switch ethernet ou un hub
Vérifiez le contenu de l'emballage. Vous devriez y trouver les articles suivants:
- Point d'Accès Réseau Sans Fil de Belkin
- Bloc d'alimentation
- CD-ROM avec logiciel
- Manuel de l'utilisateur
- Carte d'enregistrement
- Choisissez un endroit approprié pour votre PA, tel que décrit dans la section précédente de ce manuel.
- Branchez un câble CAT5 entre le PA et le port LAN de votre routeur, switch Ethernet ou hub. Branchez le bloc d'alimentation sur le PA en insérant le connecteur CC rond dans la prise d'alimentation CC du PA. Branchez le bloc d'alimentation sur la prise murale. Vérifiez que les témoins Power et Liaison sont allumés. S'ils sont tous les deux allumés, cela indique que le PA est correctement branché.
- La connexion et l'installation de votre PA est terminée.
Étape 2 : installation de l'assistant de recherche (discovery wizard)
L'Assistant de Recherche est un outil pratique vous permettant de rechercher et vous connecter à votre PA. L'Assistant de Recherche n'est nécessaire que lorsque vous désirez apporter des changements aux paramètres du PA. Sinon, de façon générale, le PA fonctionne sans configuration préalable. Puisque le PA est considéré comme un client DHCP, il obtiendra automatiquement une adresse IP du serveur DHCP de votre réseau. Puisque cette adresse est plutôt aléatoire, l'Assistant de Recherche recherche le PA pour vous. Ainsi, vous n'aurez pas à effectuer plusieurs manipulations afin de déterminer l'adresse IP de votre PA.

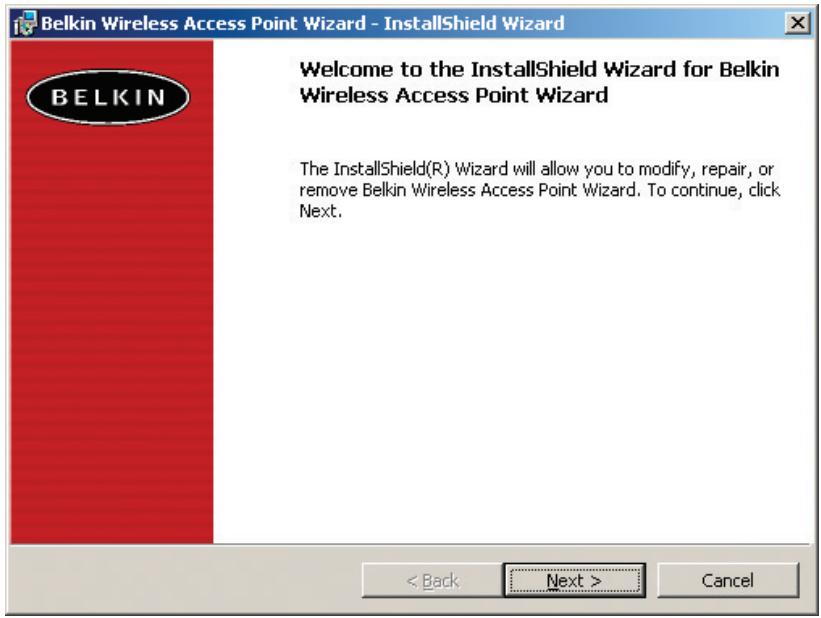

- Insérez le CD dans le lecteur de CD-ROM.

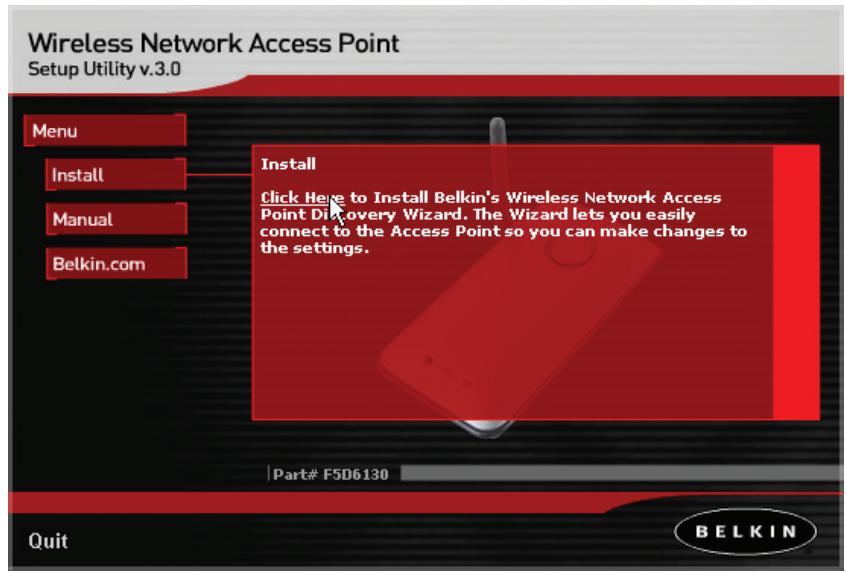

- L'écran de l'utilitaire d'installation du point d'accès sans fil de Belkin apparaît automatiquement. S'il n'apparaît pas dans un laps de temps de 15 à 20 secondes, sélectionnez votre lecteur de CD-ROM, puis cliquez deux fois sur le dossier "Fichiers". Ensuite, cliquez deux fois sur l'icône "start.exe".
- Dans la fenêtre de menu, faites glisser votre souris sur le bouton "Install" (Installer), puis sélectionnez "Click Here" (Cliquez ici) pour lancer le programme d'installation du logiciel.
- L'assistant d'installation du logiciel est lancé. Cliquez sur " Next " (Suivant) au premier écran.
- Acceptez les termes d'utilisation, et cliquez sur "Next", tout en suivant une à une les étapes de l'Assistant. Cliquez sur "Next" (Suivant) au dernier écran.
- L'Assistant de Recherche est maintainant installé. Passez à la section suivante pour savoir comment utiliser l'Assistant.
- Après avoir installé l'Assistant, vous trouve

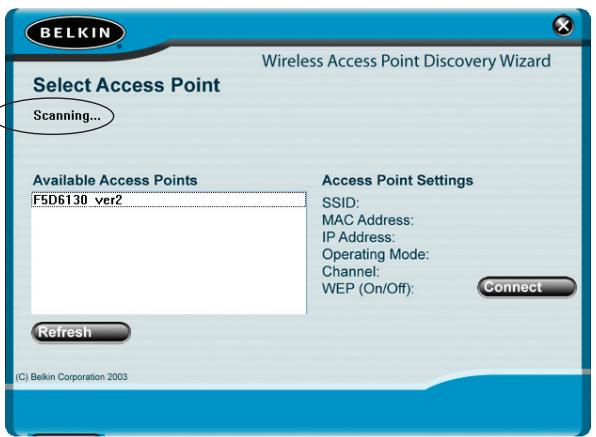

- Lorsque vous lancez l'Assistant, vous verrez le mot "Scanning..."
(Recherche...). Ceci indique que l'Assistant est à la recherche de Point d'Accès sur votre réseau.

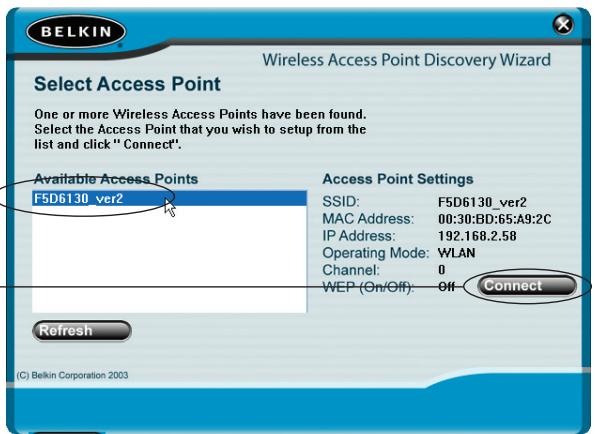

- Lorsque l'Assistant découvre la présence d'un ou plusieurs Points d'Accès, le nom de ces Points d'Accès apparaît dans cette fenêtre. Cliquez sur le nom du Point d'Accès.
- Cliquez sur "Connect" (Connexion). Ceci aura pour effet de lancer votre navigateur Web.

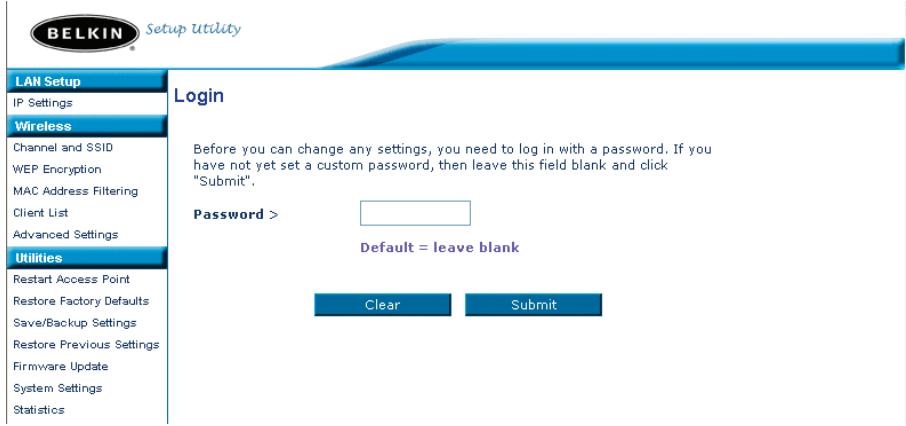

- Dans la fenêtre de votre navigateur apparaitra la page de connexion du PA. Le PA est livré sans mot de passe défini. À l'écran de connexion, laisser le champ de mot de passe vide, et cliquez sur "Submit" (Envoyer) pour vous connecter.
- Vous êtes maintenant connectés au PA. Vous pouvez effectuer les modifications désirées. Passez à la section suivante afin de connaître comment utiliser l'interface.
Déconnexion du PA
Seulement un ordinateur à la fois peut se connecter au PA afin d'apporter des modifications à ses paramètres. Une fois l'utilisateur connecté pour apporter des modifications, il existe deux méthodes de déconnexion. Vous pouvez par exemple cliquer sur le bouton "Logout" (Déconnexion). La seconde méthode est automatique. La connexion expirera après un intervalle de temps spécifique. L'intervalle de temps par défaut est de 10 minutes. Vous pouvez le modifier à votre guise, mais il doit être compris entre 1 et 99 minutes. Pour de plus amples informations, référerez-vous à la section intitulée "Modification du paramètre de temporisation de la connexion".
Description de l'interface utilisée du Point d'Accès

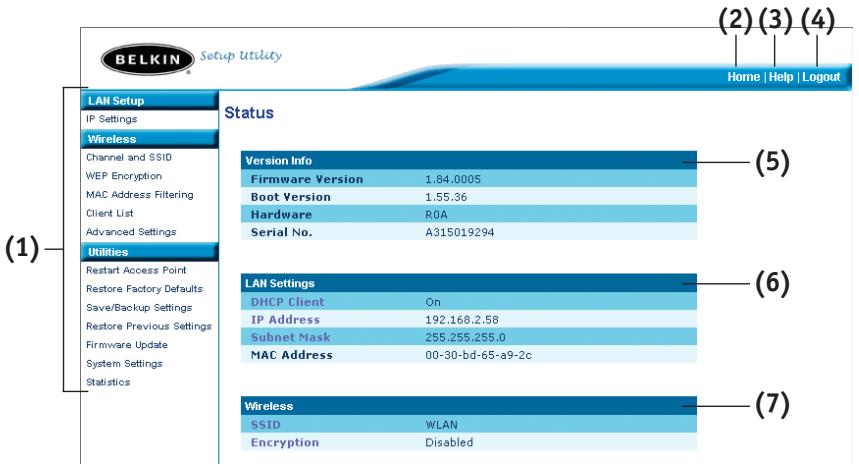

La page d'accueil est la première page que vous verrez lorsque vous accéderez à l'Interface utilisée basée sur navigateur web (IU). La page d'accueil vous montre un aperçu de l'état du PA et de ses paramètres. Vous pouvez accéder aux pages de configuration avancée à partir de cette page.
Raccourcis de navigation
Vous pouvez accéder à n'importe quelle des pages de l'interface utilisateur avancée du PA grâce aux raccourcis. Les raccourcis sont classés par catégories logiques et groupés grâce à des onglets, rendant ainsi la tâche de trouver un paramètre spécifique beaucoup plus simple. Lorsque vous cliquez sur le titre de chaque onglet, vous obtiendrez une courte description de la fonction de cet onglet.
Bouton accueil
Le bouton Accueil apparait sur chaque page de l'IU. En appuyant sur ce bouton, vous serez redirigé vers la page d'accueil.
Bouton aide
Le bouton "Aide" vous permet d'accéder aux rubriques d'aide de votre PA. Vous pouvez aussi obtenir de l'aide à partir de plusieurs pages, en cliquant simplement sur le lien "Plus d'infos" situé à côté de certaines sections de ces pages.
Bouton connexion/déconnexion
Ce bouton vous permet de vous connecter et de vous déconnecter du PA. Lorsque vous êtes connecté, ce bouton devient le bouton "Déconnexion". Lorsque vous vous connectez au PA, vous serez redirigé vers une page de connexion différente, à laquelle vous serez invité à entrer un mot de passe. Une fois connecté, vous pouvez apporter des modifications aux paramètres. Lorsque vous avez terminé, vous pouvez vous déconnecter en cliquant sur le bouton "Déconnexion". Pour de plus amples informations concernant la connexion au PA, référer-vous à la section intitulée "Connexion au PA".
Information sur la version
Affiche la version du microprogramme, la version du code d'amorce, la version du matériel et le numéro de série du PA.

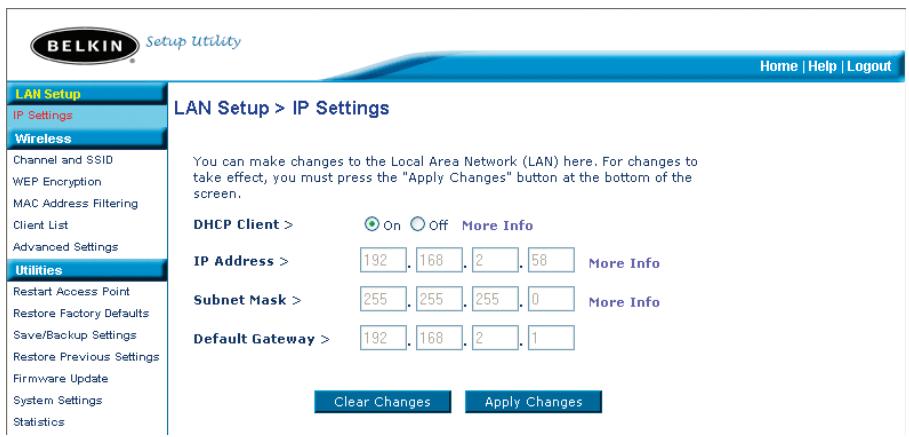

Paramètres réseau local (LAN)
Affiche les paramètres du Réseau local (LAN) du côté du PA. Vous pouvez effectuer des modifications aux paramètres en cliquant sur un des liens (Adresse IP, Masque de Sous-Réseau) ou en cliquant sur le raccourci de navigation "LAN", à la gauche de l'écran.
Sans fil
Affiche l'état des paramètres sans fil du PA. Vous pouvez effectuer des modifications aux paramètres en cliquant sur l'un de ces liens ou en cliquant sur les raccourcis de navigation, à gauche de l'écran.
Configuration des paramètres du réseau sans FIL
L'onglet Sans Fil vous permet d'effectuer des modifications aux paramètres du réseau sans fil. À partir de cet onglet, vous pouvez apporter des modifications au nom du réseau sans fil (SSID), le canal de fonctionnement et les paramètres de sécurité par cryptage.

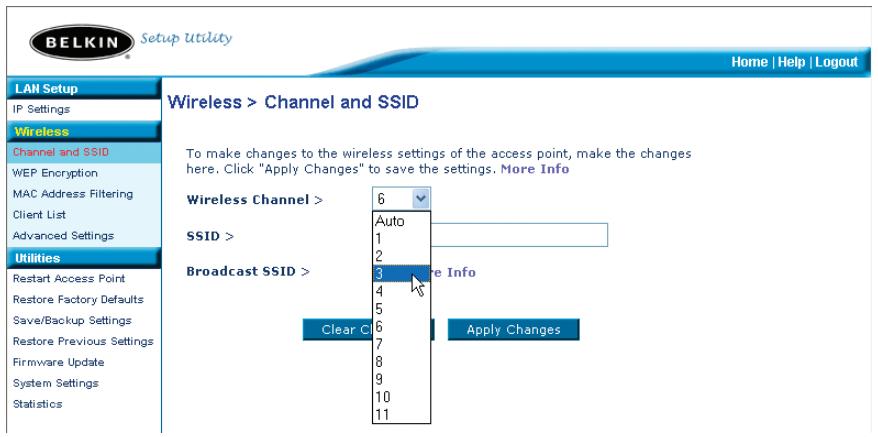

Modification du canal sans fil
Auto: Vous pouvez choisir un canal à partir d'un certain nombre de canaux. Aux États-Unis, il existe 11 canaux. Au Royaume-Uni et dans la plupart des pays d'Europe, il existe 13 canaux. Dans un petit nombre de pays, il existe d'autres réglementations concernant les canaux permis. Votre PA est configuré de manière à fonctionner sur le canal approprié à votre pays de résidence. Le canal par défaut est 11 (si du moins vous ne résidez pas dans un pays où le canal 11 est interdit). Ce canal peut être modifié au besoin. S'il existe d'autres réseaux sans fil en fonction dans toute zone, assurez-vous que votre réseau utilise un canal différent de celui des autres réseaux sans fil. Pour des performances optimales, choisissez un canal distant d'au moins cinq canaux du canal utilisé par les autres réseaux sans fil. Par exemple, si un autre réseau utilise le canal 11, vous devriez utiliser le canal 6 ou inférieur pour votre réseau. Pour modifier le canal, sélectionnez le canal à partir du menu déroulant. Cliquez sur "Apply Changes" (Enregistrer les Modifications). La modification est prise en compte immédiatement.

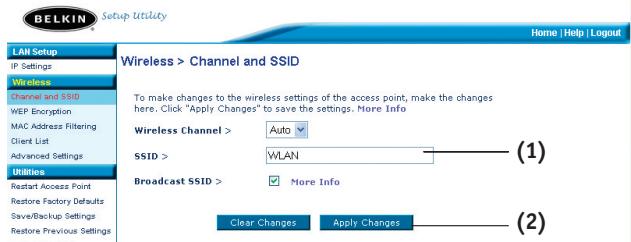

Modification du nom du réseau sans fil (SSID)
Le SSID (Service Set Identifier) correspond au nom du réseau sans fil. Il est parfois appelé "Nom du Réseau". Le SSID par défaut de votre PA est "WLAN". Vous pouvez modifier ce nom à votre guise, ou vous pouvez le laisser tel quel. S'il existe d'autres réseaux sans fil en fonction dans votre zone, assurez-vous que votre SSID soit unique (n'est pas le même que celui d'un autre réseau sans fil dans votre zone). Pour modifier le SSID, entrez le SSID désiré dans le champ SSID (1) et cliquez sur "Apply Changes" (Enregistrer les Modifications) (2). La modification est prise en compte immédiatement. Si vous modifiez votre SSID, il est probable que vos ordinateurs équipés d'adaptateurs sans fil nécessitent aussi une modification de leurs paramètres, afin qu'ils puissent se connecter au nouveau nom de réseau. Référez-vous à la documentation accompagnant votre adaptateur réseau sans fil pour de plus amples informations sur la modification de ce paramètre.
Utilisation de la fonction de diffusion du SSID
Remarque : Cette fonction avancée ne devrait être utilisée que par des utilisateurs aguerris. Pour plus de sécurité, vous pouvez désirer de ne pas diffuser le SSID de votre réseau. Cette fonction vous permet de cacher le nom de votre réseau lorsque d'autres ordinateurs recherchent la présence de réseaux sans fil. Pour désactiver la diffusion du SSID, enlevez le crochet se trouvant dans la case située à côté de "Diffusion SSID" et cliquez ensuite sur "Enregistrer les Modifications". La modification est prise en compte immédiatement. Chaque ordinateur doit maintenant être configuré de façon à ce qu'il se connecte seulement à votre SSID spécifique ; un SSID "TOUT" ne sera plus accepté. Référez-vous à la documentation accompagnant votre adaptateur réseau sans fil pour de plus amples informations sur la modification de ce paramètre.
Modifications des paramètres de sécurité
Votre PA est équipé de la norme de sécurité appelée WEP (Wired Equivalent Privacy). Par défaut, la sécurité sans fil est désactivée. Pour activer la sécurité, veuillez suivre les instructions suivantes.

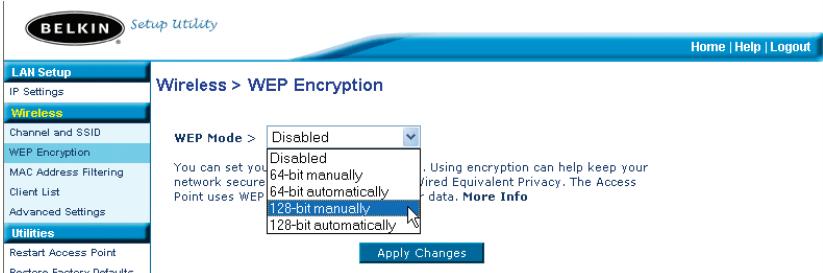

Définition du cryptage WEP en utilisant une phrase de passage
Remarque aux utilisateurs d'ordinateurs Mac : L'option de Phrase de passe ne fonctionne pas avec l'Apple® AirPort®. Pour configurer le mode de cryptage pour votre ordinateur Mac, configurez-le de façon manuelle, tel que décrit à la section suivante.
- Choisissez "128 bits automatique" ou "64 bits automatique" à partir du menu déroulant.
- Entrez une phrase de passe. Une phrase de passe, c'est en quelque sorte un mot de passe. Elle peut être constituée de chiffres et de lettres. Après avoir entré la phrase de passe, cliquez sur "Générer". Lorsque vous cliquez sur "Générer", les champs de clés situés au-dessus se rempliront.
Remarque : Le cryptage à 64 bits génère quatre clés alors que le cryptage à 128 bits ne génère qu'une seule clé. Sélectionnez une clé au besoin en cliquant le bouton radio à côté de celle-ci. Cliquez sur “Apply Changes” (Enregistrer les Modifications).
- Le mode de cryptage de votre PA est maintenant configuré. Vous devez redémarrer tous les ordinateurs de votre réseau sans fil, afin qu'ils aient tous les mêmes paramètres de cryptage (phrase de passe). Référez-vous à la documentation accompagnant votre adaptateur réseau sans fil pour de plus amples informations sur la modification de ce paramètre.

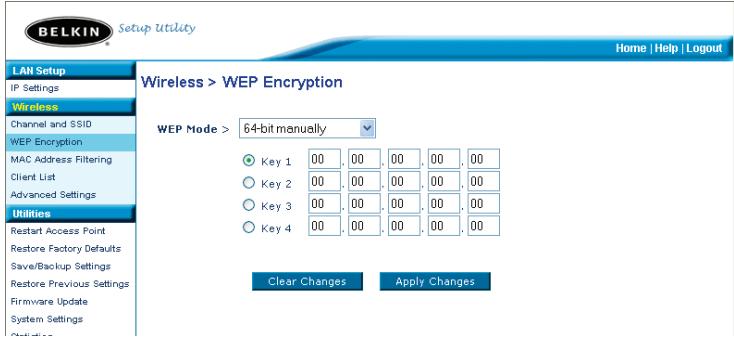

Définition manuelle du cryptage à l'aide d'une clé hexadécimale.
Une clé hexadécimale se compose d'un mélange de chiffres et de lettres comprises entre A et F et entre 0 et 9.
Les clés de 64 bits sont composées de cinq nombres à deux chiffres. Les clés de 128 bits sont composées de 13 nombres à deux chiffres.
Par example:
AF OF 4B C3 D4 = clé à 64 bits
C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé à 128 bits
Composez votre clé dans les cases ci-dessous, en inscrivant deux caractères compris entre A et F, et entre 0 et 9. Vous utiliserez cette clé pour configurer les paramètres de cryptage de votre PA et de vos ordinateurs.
Remarque aux utilisateurs d'ordinateurs Mac : Les produits d'origine Apple AirPort ne prennent en charge que le cryptage à 64 bits. Les produits Apple AirPort 2 peuvent prendre en charge le cryptage à 64 et 128 bits. Veuillez vérifier la version du produit en votre possession. Si vous ne pouvez configurer votre réseau pour utiliser du cryptage à 128 bits, essayez le cryptage à 64 bits.
- Choisissez "64 bits manuellement" ou "128 bits manuellement" à partir du menu déroulant.
- sélectionnez une clé au besoin en cliquant le bouton radio à côté de celle-ci. Cliquez sur "Apply Changes" (Enregistrer les Modifications).
- Le mode de cryptage de votre PA est maintenant configuré. Vous devez redémarrer tous les ordinateurs de votre réseau sans fil, afin qu'ils aient tous les mêmes paramètres de cryptage (même clé hexadécimale). Référez-vous à la documentation accompagnant tout adaptateur réseau sans fil pour de plus amples informations sur la modification de ce paramètre.
Configuration du filtrage d'adresses MAC
Le Filtrage d'Adresse MAC représente une puissante caractéristique de sécurité, vous permettant d'autoriser, à des ordinateurs spécifiques, l'accès à votre réseau. Tout ordinateur non spécifié dans la liste se verra refuser l'accès au réseau.

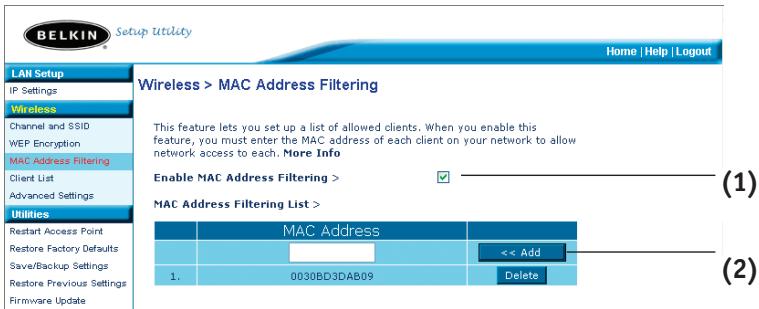

Pour activer le filtrage d'adresses MAC
- Cochez la case "Enable MAC Address Filtering" (Activer le Filtrage des Adresses MAC) (1).
- Entre les adresses MAC de tous les ordinateurs auxquels vous désirez autoriser l'accès à votre réseau.
- Cliquez sur "Add" (Ajouter) (2) pour ajouter des adresses à la liste.
- Répétez pour chaque ordinateur que vous souhaitez ajouter à la liste.
- Cliquez sur "Apply Changes" (Enregistrer les modifications) pour terminer.
Liste de clients
Vous pouvez visualiser une liste de clients présentement reliés au PA grâce à la fonction liste de clients. Vous verrez l'adresse MAC du client et sa vitesse de connexion.
Paramètres avancés
Belkin vous offre plusieurs fonctions avancées pouvant être configurées. À l'exception du nom du PA, nous vous recommandons de n'apporter aucune modification à ces paramètres que si vous ledez absolument. À partir de la page de Paramètres avancés, vous pouvez :
- Modification du nom du PA (permet d'identifier le PA sur votre réseau)
- Sélectionnez le Mode début de base (1, 2 Mbits/s ou 1, 2, 5.5, 11 Mbits/s)
- Sélectionnez un Taux de transmission (Auto, 11 Mbits/s, 5.5 Mbits/s, 2 Mbits/s, 1 Mbits/s)
- Définition du Seuil RTS
- Définition du Seuil de fragmentation
- Sélectionnez le Type de préambule (Long ou Court)
Lorsque vous apportez des modifications, assurez-vous de cliquer sur "Apply Changes" (Enregistrer les modifications) afin que les modifications soient prises en compte.
Utilitaires
Cet écran vous permet de : gérer plusieurs paramètres de votre PA et accomplir certaines tâches liées à la gestion.
Redémarrer le PA
Parfois il peut être utile de redémarrer le PA lorsque celui-ci fonctionne de façon inappropriée. Redémarrer le PA n'affectera en rien vos paramètres de configuration.

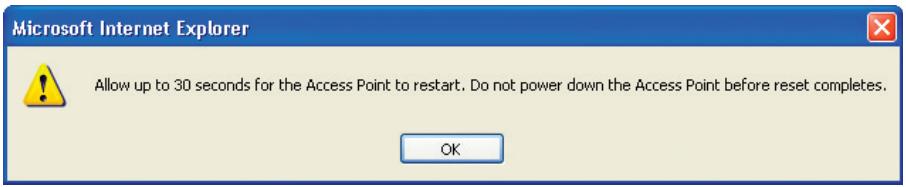

Redémarrage du PA pour rétablir le fonctionnement normal
- Cliquez sur le bouton "Redémarrer le PA".

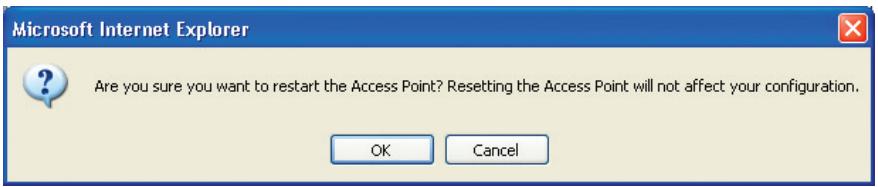

- Le message suivant apparait. Cliquez sur "OK".

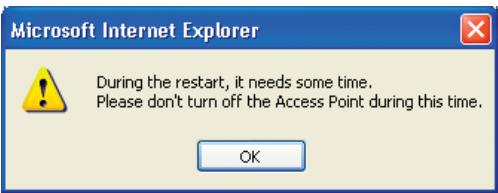

- Le message suivant apparait. Le redémarrage du PA peut prendre jusqu'à 60 secondes. Il est important de ne pas mettre le PA hors tension pendant le redémarrage.
- Un compte à rebours de 30 secondes apparaît à l'écran. Lorsque le compte à rebours est à zéro, le redémarrage du PA est terminé. La page d'accueil du PA devrait apparaître automatiquement. Si ce n'est pas le cas, entrez son adresse IP (adresse par défaut = 192.168.2.254) dans la barre d'adresse de votre navigateur.

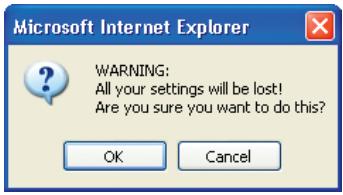

Rétablissement des paramètres par défaut du constructeur
Cette option rétablira les paramètres du PA vers les paramètres par défaut. Nous vous recommandons de faire une copie de vos paramètres avant de rétablir la configuration par défaut.
- Cliquez sur le bouton "Rétablir les Paramètres par Défaut".
- Le message suivant apparait. Cliquez sur "OK".
- Le message suivant apparait. Le rétablissement des paramètres par défaut inclut le redémarrage du PA. Ceci peut prendre jusqu'à 60 secondes. Il est important de ne pas mettre le PA hors tension pendant le redémarrage.
- Un compte à rebours de 30 secondes apparaît à l'écran. Lorsque le compte à rebours est à zéro, le redémarrage du PA est terminé. La page d'accueil du PA devrait apparaître automatiquement. Si ce n'est pas le cas, entrez son adresse IP (adresse par défaut = 192.168.2.1) dans la barre d'adresse de votre navigateur.
Sauvegarde d'une configuration actuelle
Vous pouvez sauvegarder votre configuration actuelle grâce à cette fonction. La sauvegarde de votre configuration vous permettra de la rétablir ultérieurement, en cas de perte ou de modification des paramètres. Nous vous recommandons de faire une copie de vos paramètres avant de mettre à jour le microprogramme.

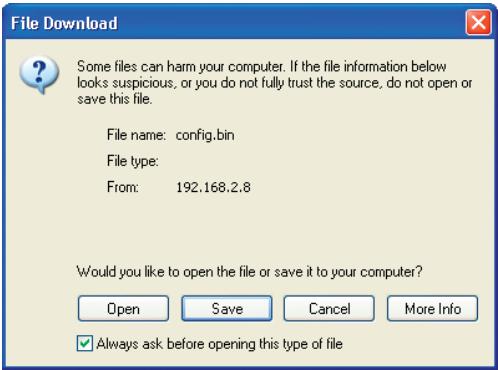

- Cliquez sur "Enregistrer". Une fenêtre appelée "Téléchargement de fichier" s'ouvrira. Cliquez sur "Enregistrer".

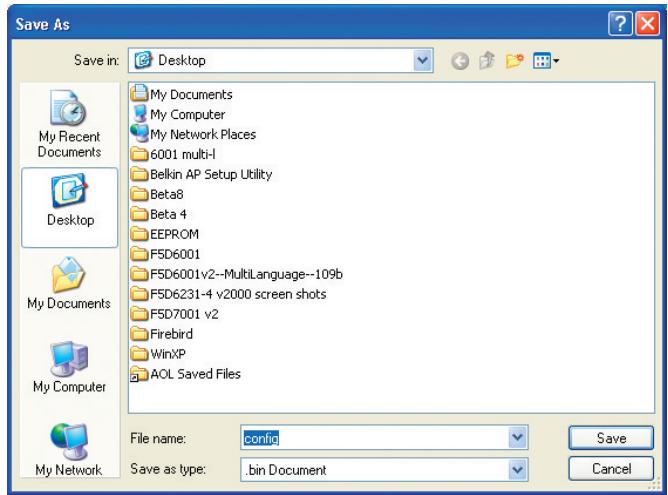

- Une fenêtre s'ouvrira, vous permettant de choisir un emplacement où sauvegarder le fichier. Choisissez un emplacement. Vous pouvez nommer le fichier à votre guise, ou utiliser le nom par défaut, soit "Config". Assurez-vous de choisir un nom représentatif, pour facilement retrouver le fichier plus tard. Lorsque vous avez choisi un emplacement et un nom pour le fichier, cliquez sur "Sauvegarder".
Votre configuration est maintenant sauvegardée.

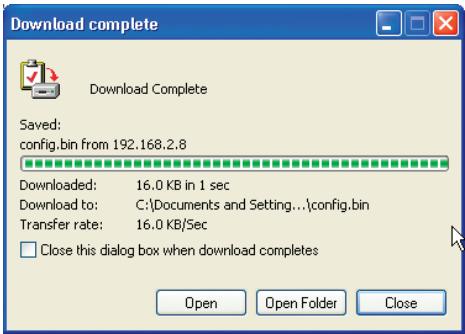

- Lorsque la sauvegarde est terminée, vous verrez apparaître la fenêtre suivante. Cliquez sur "Fermer".
Rétablissement d'une configuration précédente
Cette option vous permet de rétablir une configuration sauvegardée précédemment.

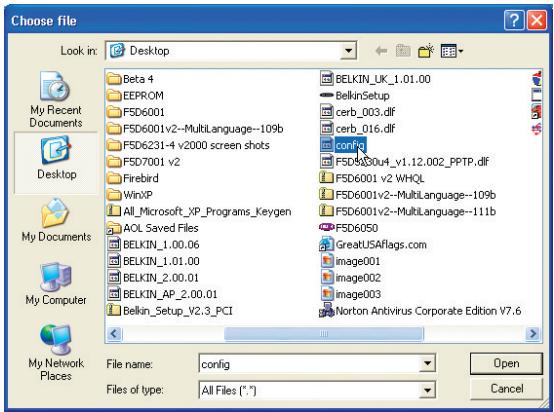

- Cliquez sur "Parcourir". Une fenêtre s'ouvrira, vous permettant de sélectionner l'emplacement du fichier de configuration. Tous les fichiers de configuration possèdent l'extension ".bin". Repérez le fichier de configuration que vous désirez rétablir, et double-cliquez sur celui-ci.

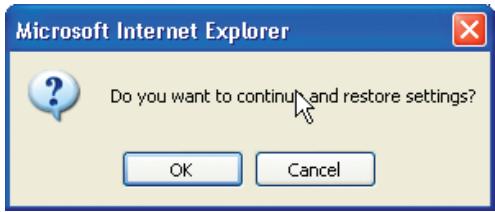

- Le programme vous demandera si vous désirez poursuivre. Cliquez sur "OK".
- Une fenêtre de rappel apparaîtra. Le rétablissement de la configuration peut prendre jusqu'à 60 secondes pour être complété. Cliquez sur "OK".
- Un compte à rebours de 60 secondes apparaît à l'écran. Lorsque le compte à rebours est à zéro, la configuration du PA est terminée. La page d'accueil du PA devrait apparaître automatiquement. Si ce n'est pas le cas, entrez son adresse IP (adresse par défaut = 192.168.2.1) dans la barre d'adresse de votre navigateur.
Mise à jour du microprogramme
De temps à autre, Belkin peut lancer une nouvelle version du microprogramme du PA. Ces mises à jour peuvent contenir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau microprogramme, vous pouvez le télécharger directement du site web de Belkin, et ainsi mettre à jour le microprogramme de votre PA avec la toute dernière version.
Mise à jour du microprogramme du PA

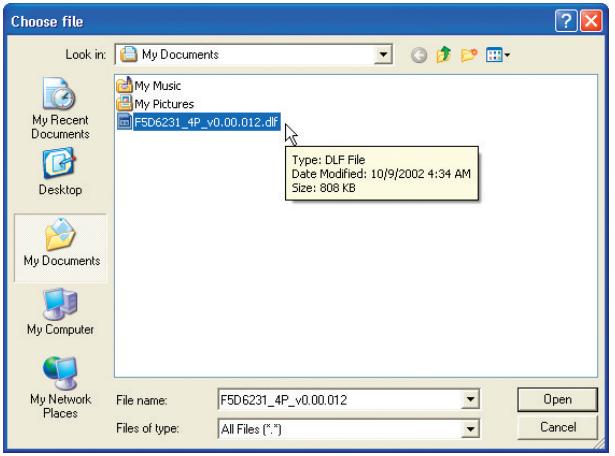

- Dans la page de "Mise à jour du microprogramme", cliquez sur "Parcourir" (1). Une fenêtre s'ouvrira, vous permettant de sélectionner l'emplacement du fichier de mise à jour du microprogramme. Tous les fichiers microprogrammes possèdent l'extension ".dlf".
- Recherche le fichier précédemment téléchargé. Sélectionnez le fichier en double-cliquant sur le nom du fichier.
- La boîte de dialogue "Mise à jour du Microprogramme" affichera maintenant l'emplacement et le nom du fichier sélectionné. Cliquez sur "Mise à jour".
- Le programme vous demandera si vous désirez poursuivre. Cliquez sur "OK".
- Vous verrez apparaître un autre message. Ce message vous indique que votre PA peut ne pas répondre pendant une période pouvant aller jusqu'à une minute, pendant laquelle le microprogramme est installé et le PA redémarre. Cliquez sur "OK".
Un compte à rebours de 30 secondes apparaît à l'écran. Lorsque le compte à rebours est à zéro, la mise à jour du microprogramme du PA est terminée. La page d'accueil du PA devrait apparaître automatiquement.
Modification des paramètres du système
À la page des Paramètres du Système, vous pouvez entrer un nouveau mot de passe administrateur, régler le fuseau horaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du Routeur.
Ajout ou modification du mot de passe administrateur
Le PA est livré sans mot de passe défini. Si par souci de sécurité vous désirez ajouter un mot de passe, vous pouvez le configurer ici. Écrivez votre mot de passe et conservez-le dans un endroit sûr, puisque vous en aurez besoin plus tard pour vous connecter au PA. Nous recommandons aussi l'ajout d'un mot de passe si vous prévoyez utiliser la fonction de gestion à distance du PA.
Vous trouverez des informations techniques sur le site www.belkin.com/networking ou www.belkin.com dans la zone d'assistance technique. Pour contacter l'assistance technique par téléphone, appelez le 00 800 223 55 460.
Déclaration de conformite à la réglementation FCC en matière de compatibilité électromagnetique.
Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit :
F5D6130
auquel se réfère la présente déclaration,
est conforme aux normes énoncées à l'aléna 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.
Attention : exposition aux radiations dues aux fréquences radio.
La puissance d’émission en sortie de cet appareil reste largement en dessous des limites d’exposition aux fréquences radios de la FCC. Toutefois, il est conseillé d’utiliser l’appareil de manière à minimiser les risques d’exposition.
dans des conditions de fonctionnement normales.
Lorsqu'une antenne extérieure est raccordée à l'appareil, la placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.
Avertissement de la commission fédérale des communications (FCC)
L'appareil a été testé et satisfait aux limites de la classe B des appareils numériques, conformément à la partie 15 de la réglementation de la FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.
L'appareil génère, utilise et peut irradier une énergie radio fréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invité à tester et à corriger l'interférence en prenant une des mesures suivantes :
- Réorienter ou changer de place l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.
Modifications
La réglementation de la FCC signe la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agréée par Belkin Components, lui retire le droit d'utiliser l'appareil.
Canada-Industrie canada (IC)
La radio sans fil de cet appareil est conforme aux normes RSS 139 & RSS 210 d'Industrie Canada. This Class B digital complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Europe - prescription union européenne
Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté européenne.
CE 0682①
L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).
- EN 60950 (IEC60950) - Sécurité des produits
- EN 300 328 Conditions techniques exigées pour les appareils radio
- ETS 300 826 Conditions générales en matière de compatibilité électromagnétique pour les appareils radio.
Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.
Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur la tension.
(72/23/EEC) publiées par la Commission de la Communauté européenne. La conformité avec ces normes sous-entend la
conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).
EN 55022 (CISPR 22) - Interférences électromagnétiques EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité électromagnétique EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques EN 61000-3-3 (IEC61000) - Émissions de courants harmoniques EN 60950 (IEC60950) - Sécurité des produits
Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE Alert et peuvent également afficher le logo CE.
Référez-vous au site http://networking.belkin.com pour connaître la certification réseau et les directives R&TTE.
Garantie limitée à vie du produit de belkin corporation
Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avère défectueux, Belkin le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.
La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.
LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRentes À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNée.
Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.
BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.
Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations ou exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
belkin. com
Compton · CA · 90220-5221 · États-Unis
Tel.: +1 310 898 1100
Fax: +1 310 898 1111
Rushden • NN10 6GL • Royaume-Uni
Tel.: +44 (0) 1933 35 2000
Fax: +44 (0) 1933 31 2000
Boeing Avenue 333
1119 PH Schiphol-Rijk • Pays-Bas
Tel.: +31 (0) 20 654 7300
Fax: +31 (0) 20 654 7349
80637 Munich • Allemagne
Tel.: +49 (0) 89 143405 0
Fax: +49 (0) 89 143405 100
5 Rue du Petit Robinson • 3ème étage
78350 Jouy-en-Josas • France
Tel. : +33 (0) 1 34 58 14 00
Fax: +33 (0) 1 39 46 62 89
7 Bowen Crescent • West Gosford
NSW 2250 - Australie
Tél. : +61 (0) 243728600
Fax: +61 (0) 24372 8603
États-Unis: 877 736 5771
802.11b: CCK, DQPSK, DBPSK
2,412-2,497 GHz ISM Frequenzband
Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.
5 Rue du Petit Robinson • 3ème étage
802.11b: CCK, DQPSK, DBPSK
2.412-2.497 GHz ISM-band
Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.
5 Rue du Petit Robinson • 3ème étage
802.11b: CCK, DQPSK, DBPSK
Bande ISM de 2.412-2.497GHz
5 Rue du Petit Robinson • 3ème étage
802.11b: CCK, DQPSK, DBPSK
Bande ISM 2,412-2,497GHz
Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.
5 Rue du Petit Robinson • 3ème étage
