Type de produit	Routeur sans fil
Normes Wi-Fi	802.11g, 802.11b
Vitesse de transmission	Jusqu'à 54 Mbps
Fréquence	2.4 GHz
Ports Ethernet	4 ports LAN 10/100 Mbps
Fonctionnalités de sécurité	WEP, WPA, WPA2
Dimensions approximatives	22.5 x 15.5 x 4.5 cm
Poids	500 g
Alimentation électrique	Adaptateur secteur 12V
Compatibilités	Compatible avec les appareils Wi-Fi 802.11b/g
Installation	Configuration via interface web
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées
Garantie	1 an

FOIRE AUX QUESTIONS - F5D8232-4 BELKIN

Comment réinitialiser le routeur BELKIN F5D8232-4 aux paramètres d'usine ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière du routeur. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Comment changer le mot de passe de mon réseau Wi-Fi ?

Connectez-vous à l'interface de gestion du routeur via votre navigateur en entrant l'adresse IP par défaut (généralement 192.168.2.1). Allez dans 'Wireless' puis 'Wireless Security' pour modifier le mot de passe.

Que faire si je ne peux pas accéder à l'interface de gestion du routeur ?

Assurez-vous que votre appareil est connecté au réseau du routeur. Vérifiez également que vous utilisez la bonne adresse IP et que votre navigateur ne bloque pas l'accès. Si le problème persiste, redémarrez le routeur.

Comment améliorer la portée de mon signal Wi-Fi ?

Placez le routeur au centre de votre maison, éloigné des murs et des objets métalliques. Vous pouvez également essayer de changer le canal Wi-Fi dans les paramètres du routeur pour éviter les interférences.

Mon routeur ne se connecte pas à Internet, que faire ?

Vérifiez d'abord votre connexion Internet en branchant directement votre modem à un ordinateur. Si cela fonctionne, redémarrez le routeur et vérifiez les câbles. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment mettre à jour le firmware de mon routeur ?

Accédez à l'interface de gestion du routeur, allez dans 'Administration' puis 'Firmware Upgrade'. Suivez les instructions pour télécharger et installer la dernière version du firmware depuis le site de BELKIN.

Comment configurer un réseau invité ?

Connectez-vous à l'interface de gestion, allez dans 'Wireless' puis 'Guest Network'. Activez le réseau invité et définissez un nom et un mot de passe pour le réseau.

Pourquoi mes appareils se déconnectent-ils fréquemment du Wi-Fi ?

Cela peut être dû à des interférences, à une portée insuffisante ou à des paramètres de gestion d'énergie sur vos appareils. Essayez de redémarrer le routeur et de vérifier les paramètres de connexion de vos appareils.

MODE D'EMPLOI F5D8232-4 BELKIN

Cet apparéil numérique de la classe B conforme à la norme NMB-003 du Canada.

Belkin SAS
130 rue de Silly
92100 Boulogne-Billancourt,
France
[phone]
[phone] fax

Manuel de l'utilisateur

1. Introduction 1
   Avantages d'un réseau sans fil 1
   Choix de l'emplacement de votre routeur N1 Vision............ 2
2. Présentation du produit 6
   C a r a c t e r i s t i q u e s d u p r o d u i t 6
3. Présentation de votre routeur N1 Vision 9
   Contenu de l'emballage 9
   Configuration système requise 9
   Configuration requise pour l'assistant d'installation. 9
   Ca racteristiques du matériel. 10
4. Branchement et configuration du modem-routeurN1 Vision14
   Étape 1 : Branchement du matériel -
   Consultez le Guide d'installation rapide 15
   Étape 2 : Configuration du routeur N1 Vision -
   Configuration Plug-and-Play du routeur 16

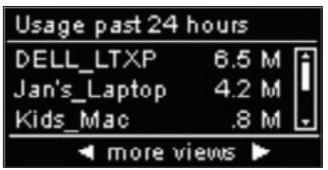

5. Affichage interactif 18
   Écrans informatifs. 18
   Écran de menu 22
6. CD de dépannage 24
7. Autre méthode de configuration 30

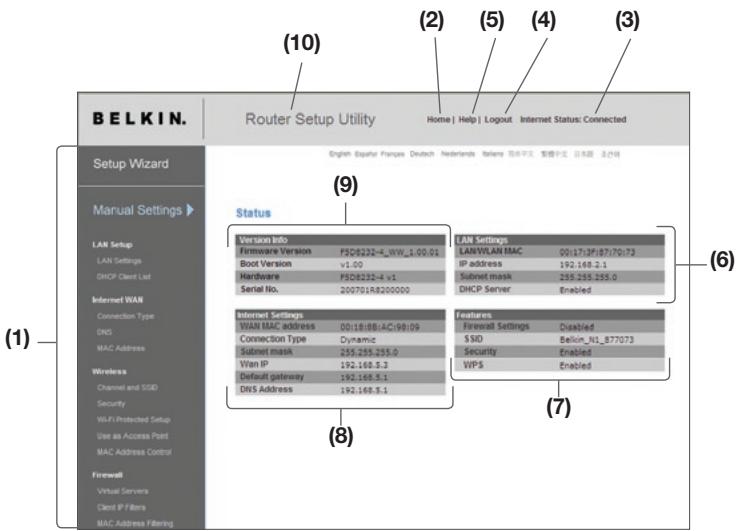

8. Utilisation de l'Interface utilisateur avancée basée
   sur le Web 46

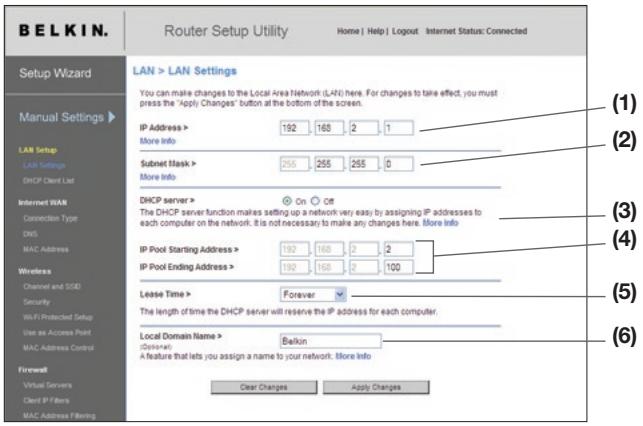

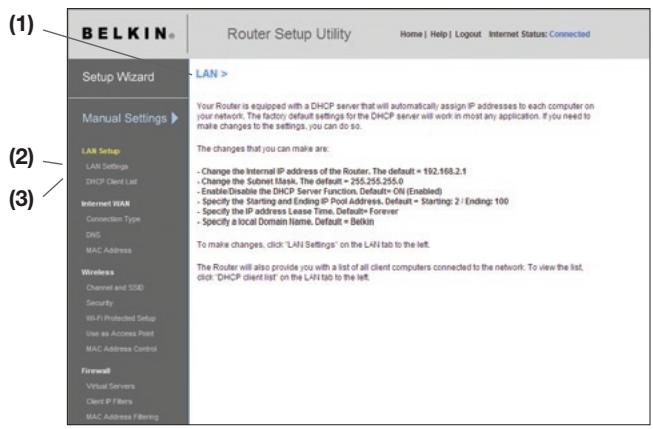

   Modification des paramètres LAN 46

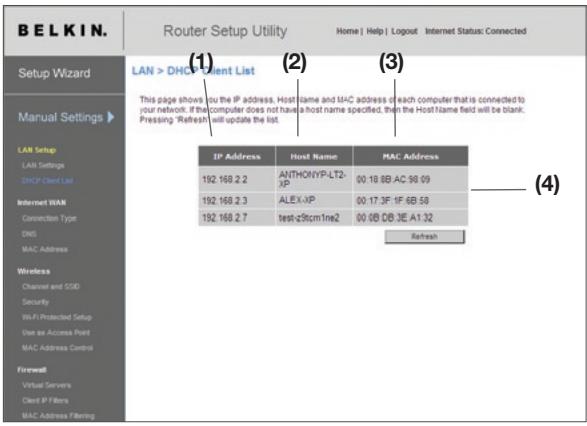

   Affichage de la page Listedes clients DHCP 48

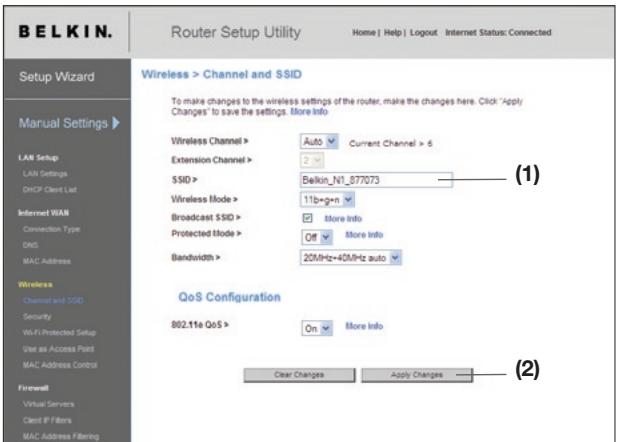

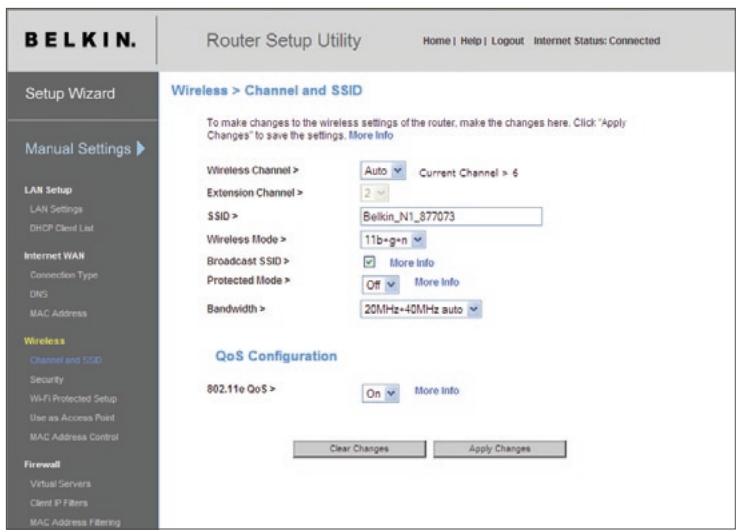

   Configuration des paramètres du réseau sans fil 48

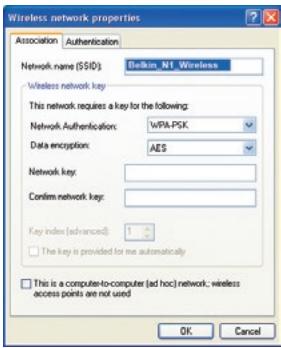

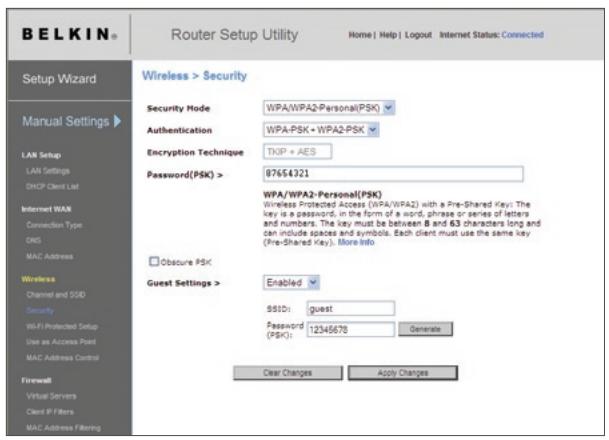

   Configuration de la sécurité par WPA. 57

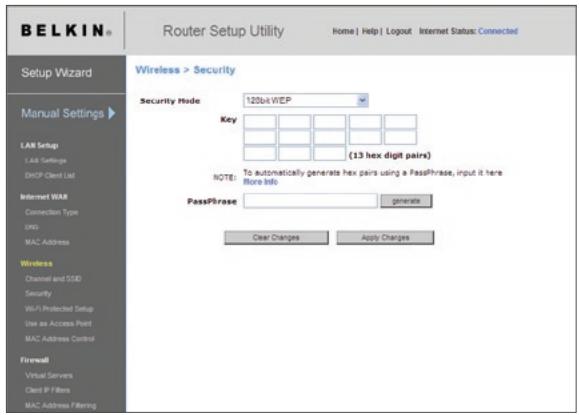

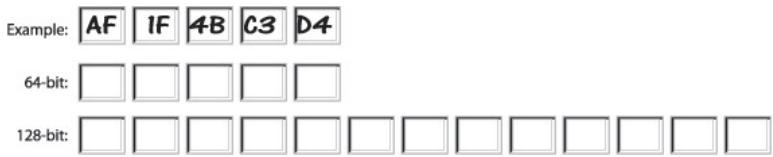

   Configuration du chiffrement WEP 59

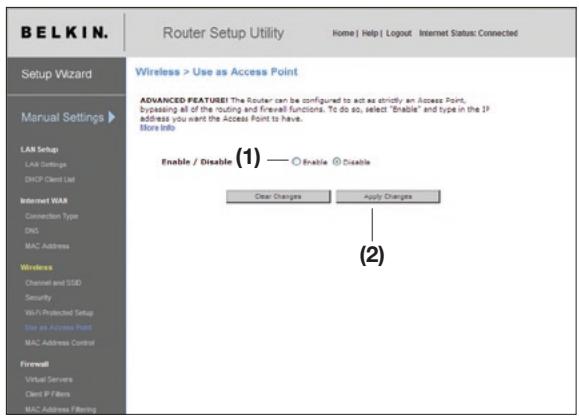

   Utilisation du mode point d'accès 61

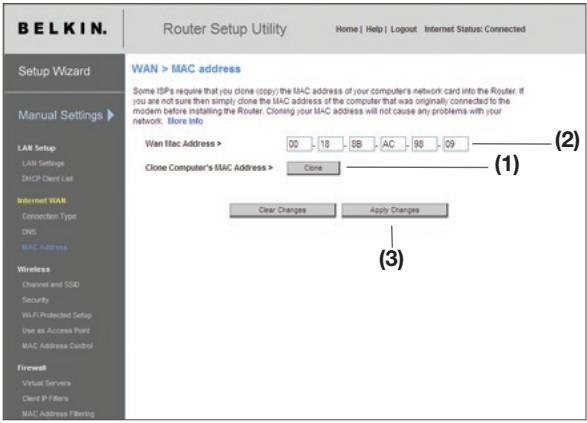

   Configuration de I'adresse MAC 62

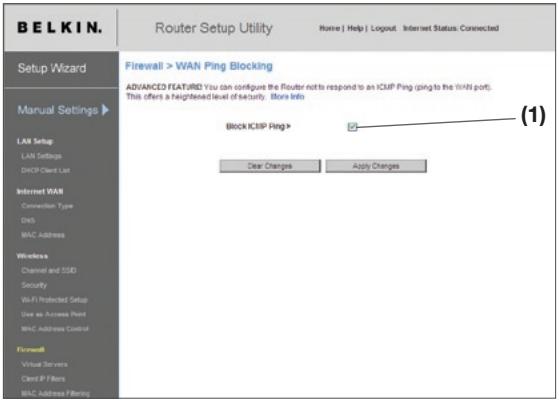

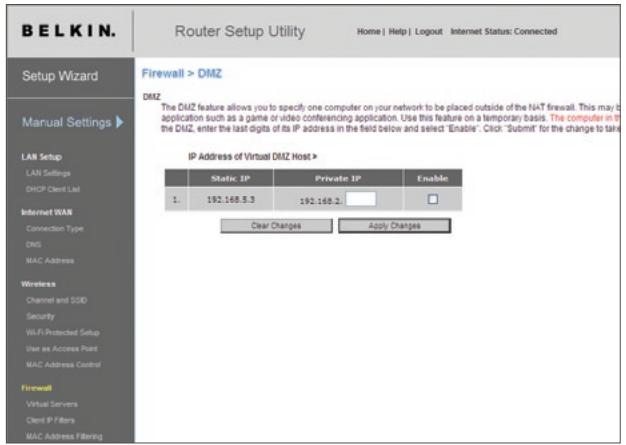

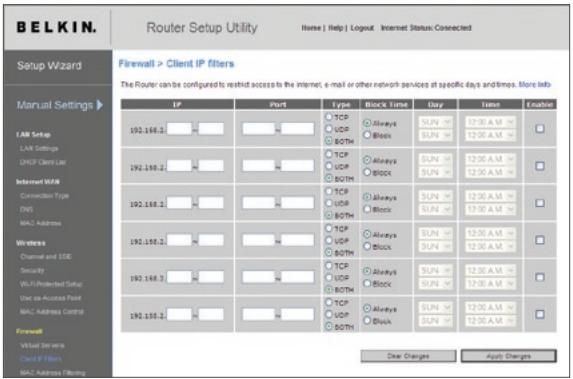

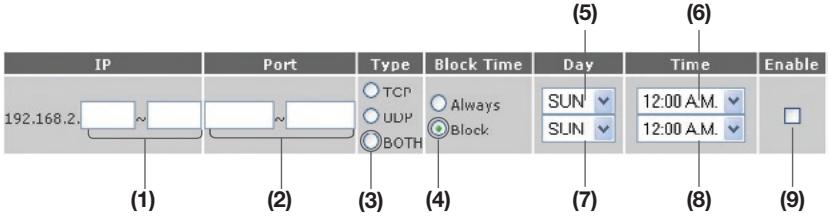

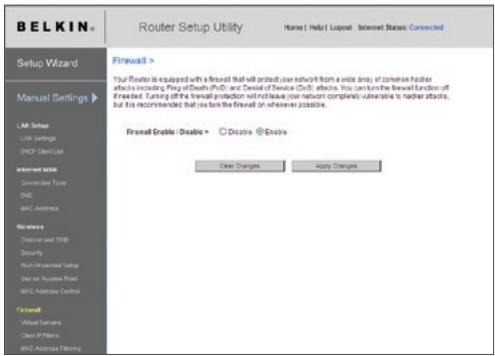

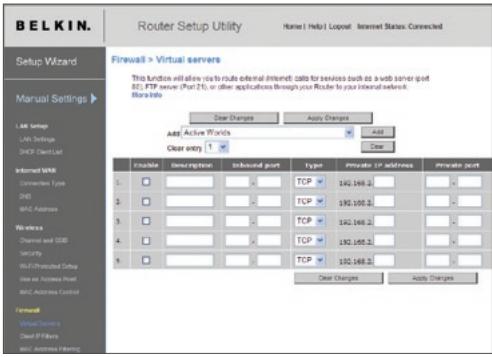

   Configuration du pare-feu 64

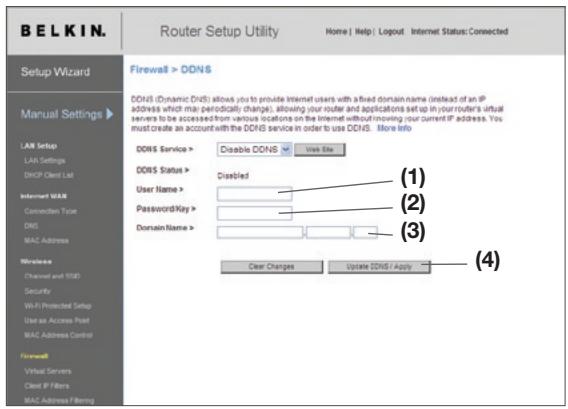

   Utilisation du serveur DNS dynamique 68

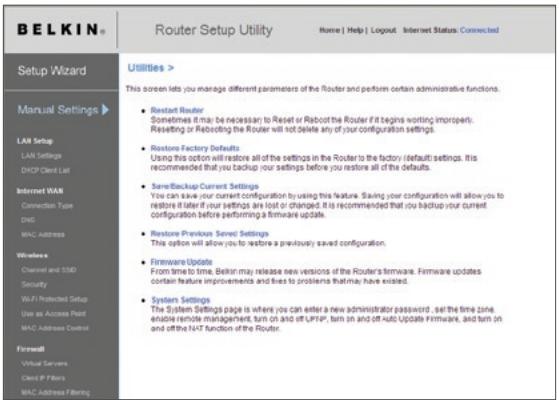

   Utilitaires 69

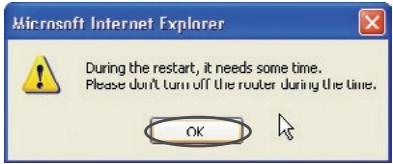

   Redemarrage du routeur N1 Vision 70

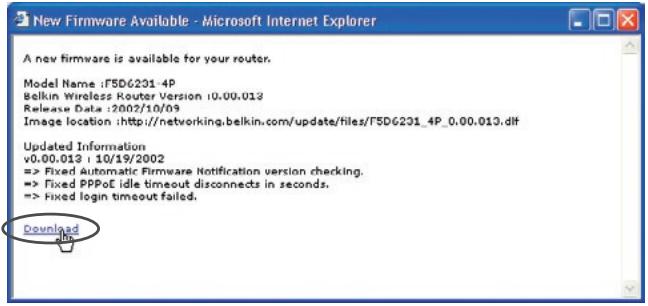

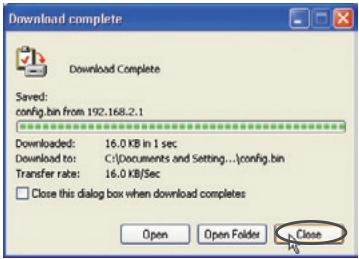

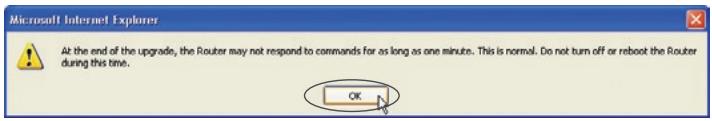

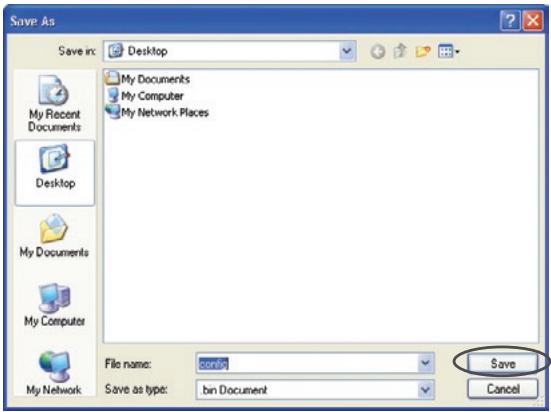

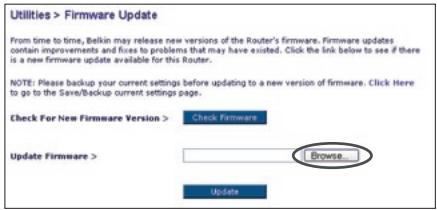

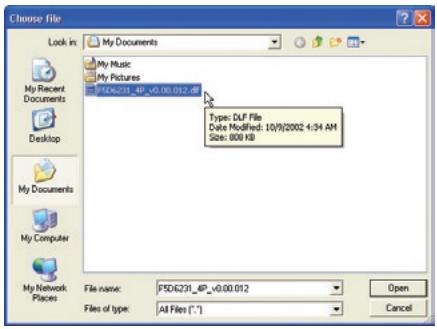

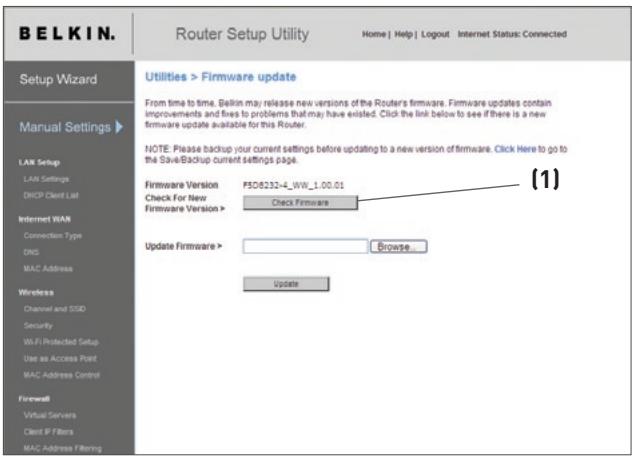

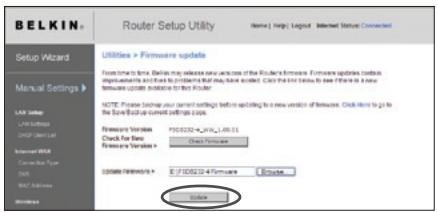

   Mise à jour du micrologiciel. 75

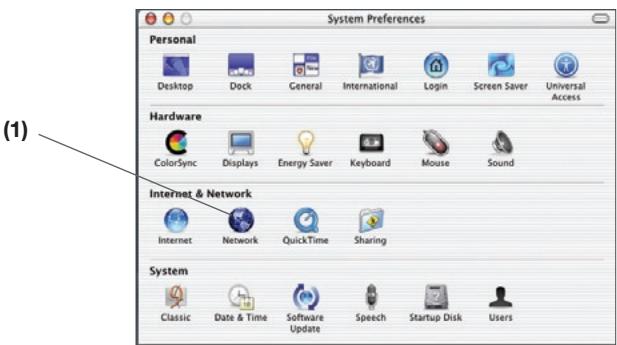

9. Configuration manuelle des paramètres réseau 83
10. Paramètres de navigateur recommendés 88
11. Dépannage 90
    12.Information 106

Merci d'avoir fait l'achat du Routeur N1 Vision de Belkin (le routeur N1 Vision).
Vous trouvezez ci-dessous deux sections, l'une traitant des avantages d'un réseau domestique, l'autre donne un aperçu des gestes essentiels afin de maximiser la performance et la portée de votre réseau sans fil domestique.
Lisez attentivement l'ensemble de ce manuel, en insisting sur la section intitulée « Choix de l'emplacement de votre routeur N1 Vision», que vous trouvezez à la page suivante. Grâce à nos instructions pas à pas, votre réseau domestique Belkin vous permettra de :

• Partager une connexion Internet à haut débit avec tous les ordinateurs de votre domicile
• Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
• Partager une imprimante avec toute la famille
• Partager des documents, des fichiers de musique et video, ainsi que des photos numériques
• Stocker, récapérer et copier des fichiers d'un ordinateur à un autre
• Simultanément jouer à des jours en ligne, consulter une messagerie électronique et discuter

Avantages d'un réseau sans fil

Voici quelques-uns des avantages que vous tirerez d'un réseau sans fil Belkin :

• La Mobilité - nul besoin de confiner votre ordinateur à une seule piece. Vous pourrez maintainant travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par votre réseau sans fil
  Installation simple - l'assistant d'installation de Belkin vous facile la vie
• Polyvalence- accédez à des imprimantes, des ordinateurs ou autres périphériques réseau de n'importe quel endroit de la maison.
• Possibilité d'expansion - l'étendue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'étendre votre réseau afin d'y inclure des périphériques tels que des imprimantes ou des consoles de jeu
• Aucun cablage nécessaire - plus besoin de perdre du temps et de l'argent à réinstaller le cablage Ethernet chez vous ou au bureau.
• Reconnaissance de l'industrie - choisissez parmi une gammeétendue de produits de mise en réseau interopérables

1

La technologie sans-fil révolutionnaire N1 avec le MIMO (N1 MIMO) – votre Routeur N1 Vision Belkin met en œuvre une nouvelle technologie d'antenne intelligente appelée Multiple Input Multiple Output (MIMO). Le N1 MIMO est conforme au projet de norme IEEE 802.11n. Cette technologie permet un débit plus rapide, une couverture plus étendue, une fiabilité accrue et un meilleur rendissement spectral pour les reseaux sans fil.

Ce qui rend la technologie N1 MIMO Belkin différente des antennes conventionnelles, c'est l'utilisation de plusieurs antennes et de deux flux de données simultanés pour le transfert sans fil, chez vous ou au bureau. Les radios conventionnelles utilisent une antenne pour transmettre un flux de données. La radio avec Antenne intelligente N1 MIMO Belkin, quant à elle, utilise trois antennes. Elle est conçue afin d'enrayer la distorsion et les interférences. Le N1 MIMO Belkin est multidimensionnel. Il s'appuie sur une technologie d'antenne intelligente unidimensionnelle en transmettant deux flux de données simultanément, sur le même canal, ce qui accroit la capacité sans fil.

Autre élément-clé du N1 MIMO Belkin est l'utilisation de l'agrégation, tel que spécifique dans le projet 802.11n. En réduisant l'espace entre les paquets et en agrégeant de multiples petits paquets en un seul paquet, le N1 MIMO Belkin peut transmettre plus de données sur la bande passante disponible.

On peut comparer la radio transmission conventionnelle à une route à deux voies. La limite de vitesse fixe le flux de traffic permissible pour cette voie. Dans le cas des radios traditionnelles, les systèmes d'antenna intelligente unidimensionnels aident à faire avancer les voitures plus rapidement et plus efficacement - un peu comme les routes à quatre voies, où le traffic se déplace à une vitesse se rapprochant de la vitesse maximale permise. Le N1 MIMO de Belkin permet au traffic de se déplacer à la vitesse maximale permise et ouvre des voies plus larges. Il devient un peu comme l'autoroute de l'exemple précédent. La vitesse avec laquelle le traffic se déplace est multipliée par le nombre de voies ouvertes.

Choix de l'emplacement de votre routeur N1 Vision

Facteurs à considérer pour l'installation et la mise en route

Plus votre ordinateur se rapproche de votre routeur N1 Vision, plus votre connexion sans fil gagne en force. De façon générale, la couverture de votre réseau sans fil à l'intérieur s'étend de 30 à 60 mètres.

À l'opposé, plus vos périphériques sans fil reliés à votre routeur N1 Vision sont éloignés de celui-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous vous en rendiez compte ou pas. Si vous éloignez encore plus votre routeur N1 Vision, il est possible que la vitesse de votre connexion diminue. Les appareils electroménagers, les obstacles et les murs peuvent bloquer les signaux radio de votre réseau sans fil et en diminuer la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 2 à 5 metres du routeur N1 Vision. Vous verrez ainsi si la distance est la cause des problèmes de performance. Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter l'assistance technique de Belkin.

Remarque :Alors que certains des objets enumerés ci-dessous peuvent affecter les performances de votre réseau, ils n'empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. N1 Vision

Placez votre routeur N1 Vision, le centre nerveux de votre réseau sans fil, aussi pres que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optimale pour vos « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre routeur N1 Vision sont paralleles et disposées à la verticale (en pointant vers le plafond). Si votre routeur N1 Vision est posé à la verticale, essayez autant que possible de disposeer les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le routeur N1 Vision à l'étage le plus central de votre domicile. Il se peut que vous deviez placer le routeur N1 Vision à un étage supérieur.
- Evitez de placer le routeur N1 Vision après d'un téléphone sans fil 2,4 GHz.

2. Éviter les obstacles et les interférences

Évitez de placer le routeur N1 Vision pres d'un apparéil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets denses pouvant empêcher la communication sans fil :

• Refrigerateurs
  Lave-linge et/ou sèche-linge
• Étagère en métal
  Grands aquariums
• Fenêtre avec teinture anti-UV métallique

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun de ces objet ne peut faire obstruction à celui-ci (entre vos ordinateurs et votre routeur N1 Vision).

1. Téléphones sans fil - Si la performance de votre réseau est toujours affectée malgré les solutions sus-mentionnées, et si vous possédez un téléphone sans fil :

2. Éloignez votre téléphone de votre routeur N1 Vision sans fil ainsi que de vos ordinateurs sans fil.

3. Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semblent résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
4. Si vous telétéphone prend en charge la sélection du canal, modifierez le canal de votre téléphone enCHOIsissant autant que possible le canal le plus éloigné du canal de votre réseau sans fil. Par exemple,CHOIsissez le canal pour votre téléphone et modifieriez le canal de votre routeur N1 Vision en choisisant le canal 11.Consultez la documentation accompagnant votre téléphone pour de plus amples informations.

5. Si le besoin se fait sentir, vous pouvez aussi changer votre téléphone sans fil enCHOISIGANT untelephone à 900MHz ou a 5GHz

6. Choisissez le canal le moins « fréquenté » - Dans des

environnements domiciliaires ou d'entreprises rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu'un autre réseau sans fil interféré et entre en conflit avec votre réseau.

Gracé à la fonction d'analyse du site de l'Utilitaire de réseau sans fil, vous pourrez localiser d'autres réseaux sans fil disponibles (consultez le manuel de votre adaptateur sans fil), et désirir pour votre routeur N1 Vision un canal aussi loin que possible du canal utilisé par ces réseaux.

• Essayez plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage.
• Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel. Pour de plus amples informations, reportez-vous au guide de l'utilisateur de votre carte réseau.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre routeur N1 Vision. Si vous nevez etendre votre zone de couverture, nous vous suggérons le Point d'accès/Module d'extension de Belkin.

1. Connexions sécurisées, VPN - Les connexions sécurisées requirement un nom d'utilisateur et un mot de passer, et s'utilisent là où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

2. Les connexions de type Virtual Private Network (VPN - réseau privé virtuel), souvent utilisées pour acceder à distance à un réseau d'entreprise

3. Le programme Bring your own access d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou cable) offerte par un autre fournisseur d'accès à Internet.
4. La plupart des banques en ligne
5. Plusieurs sites commerciaux qui requirement un nom d'utilisateur et un mot de passage afin d'acceder à un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'énergie de votre ordinateur (lorsqu'il est en état de voir). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer en langant le logiciel de VPN ou d'AOL ou en vous reconnectnant via le site Web sécurisé.

Une solution alternative consiste à changer les paramètres de gestion de l'énergie afin qu'il ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables.

Pour modifier les paramètres de gestion de l'énergie de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le « Control Panel [Panneau de Configuration]».

Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes ci-dessus afin de vous assurer d'avoir tenté les solutions proposées.

Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet à www.belkin.com/networking.

Charactéristiques du produit - En peu de temps, vous pourrez partager)
votre connexion Internet et développer vos ordinateurs en réseau. Voici la liste des fonctions qui font de votre nouveau réseau N1 Vision Belkin la solution ideale pour vos réseaux domestiques et de petites entreprises.

Fonctionne sur PC et ordinateurs Mac® – Le routeur N1 Vision prend en charge divers environnements réseau, notamment Mac OS® X v10.4; Windows® 2000, XP ou VistaTMet plusieurs autres. Tout ce dont vous avez besoin est un navigateur Internet et un adaptateur réseau prénant en charge le TCP/IP (le langage standard de l'Internet).

Écran interactif - L'affichage interactif à l'avant du routeur N1 Vision indique qu'elle fonction est en opération. D'un seul coup d'eel vous saurez si votre routeur N1 Vision est connecté à l'Internet. Cet écran élimine le besoin d'un logiciel évolué ou de procédures de surveillance, avec lesquels il est nécessaire d'utiliser un ordinateur.

Interface utiliser avancée base sur navigateur Web - Vous pouvez configurer facilement les fonctions évoluées du routeur N1 Vision en vous servant de votre navigateur Web sans devoir installer de logiciel supplémentaire sur l'ordinateur. Il n'a pas de disques à installer ou dont se rappeler et, mieux encore, vous pouvez apporter des modifications et exécuter des fonctions de réglage à partir de n'importe lequel ordinateur du réseau, rapidement et facilement.

Partage d'adresses IP via la NAT - La Traduction d'Adresse Réseau (Network Address Translation - NAT) représenté le procédé employé par le routeur N1 Vision pour/partager avec les ordinateurs de votre réseau l'adresse IP unique fournie par votre FAI.

Pare-feu SPI - Notre routeur N1 Vision possède un pare-feu afin de protégé votre réseau contre une multitude d'attaques provenant de pirates informatiques, incluant l'usurpation d'adresse IP, le Land Attack, le Ping de la Mort (Ping of Death - PoD), le Smurf Attack, l'attaque par Déni de Service (Denial of Service - DoS), l'IP with zero length, le TCP Null Scan, le SYN flood, le UDP flooding, le Tear Drop Attack, l'ICMP defect, le RIP defect, et le fragment flooding.

Switch 4 ports 10/100/1000 intégré – Le routeur N1 Vision dispose d'un switch réseau 4 ports intégré afin que vos ordinateurs filaires puissant partager imprimantes, données, fichiers MP3, photos numériques et bien d'autres. Le switch dispose d'une détction automatique pour régler la vitesse des unités qui lui sont connectées. Il transfère simultanément les données entre les ordinateurs et Internet sans interruption ni consommation de ressources.

UPnP - L'UPnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours et d'autres applications compatibles UPnP.

Prise en charge du RPV Pass-Through - Si vous vous connectez au réseau de votre bureau depuis chez vous par l'intermédiaire d'une connexion RPV, le routeur autorisera l'ordinateur équipé du système RPV à laisser passer le routeur et à acceder à votre réseau professionnel.

Protocole DHCP intégré (Dynamic Host Configuration Protocol) – Le protocole DHCP (Dynamic Host Configuration Protocol) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribuera des adresses IP automatiquement à chaque ordinateur, de façon à ce qu'il n y aura pas besoin d'un réglage complexe du réseau.

CD de dépannage Belkin — L'assistant de dépannage vous évite le réglage à l'aveuglette de votre routeur N1 Vision. Ce logiciel automatique déterminée pour vous les paramètres du réseau et configure le routeur N1 Vision pour la connexion à votre fournisseur d'accès à l'Internet (FAI). En quelques minutes, votre routeur N1 Vision sera configuré et préts à l'emploi.

Remarque: Le calcul de dépannage est compatible avec Windows 2000, XP et Vista, et Mac OS X v10.4. Si vous utilisez un autre système d'exploitation, installes le routeur N1 Vision à l'aide de l'autre méthode de configuration spécifique à la page 30 de ce manuel..

Point d'accès sans fil N1 intégré – Le N1 MIMO est une toute nouvelle technologie basée sur le projet de norme IEEE 802.11n. Elle met en œuvre la technologie d'antenna intelligente MIMO (Multiple Input Multiple Output) pour atteindre un débit jusqu'à 300 Mbps.* Le débit réel est généralement inférieur au débit de la connexion et varie en fonction de l'environnement de votre réseau.

*REMARQUE: Le début de transmission mentionné (300 Mbps) est le début de données physique. Le début réel est inférieur.

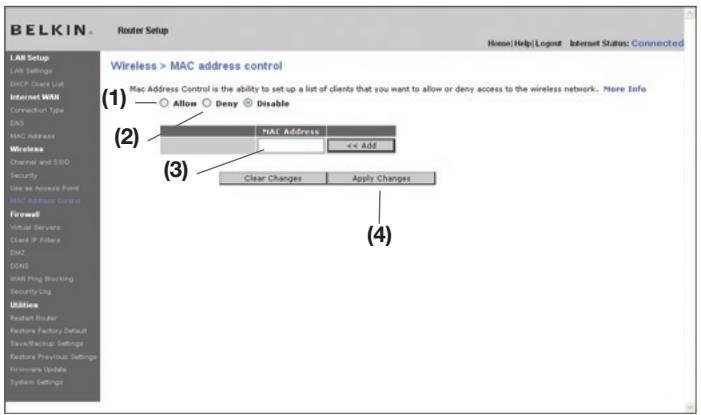

Filtrage d'adresses MAC - Pour augmenter la sécurité, vous pouvez définir une liste d'adresses MAC (identificateurs de client unique) à qui estpermis l'accès au réseau. Chaque ordinateur dispose de sa propre adresseMAC. Il vous suffit d'entrez ces adresses dans une liste grâce à l'interfaceutilisateur évoluée basée sur le Web afin de contrôler l'accès à votre réseau.

Contenu de l'emballage

• Routeur N1 Vision Belkin
  Guide d'installation rapide
• CD d'assistance Belkin avec manuel de l'utilisateur
  Cable reseau Ethernet RJ45
• Bloc d'alimentation

Configuration requise

• Connexion Internet à haut débit, via un modem cable ou ADSL avec connexion RJ45 (Ethernet)
  Au moins un ordinateur équipé d'une carte d'interface réseau installée
• Protocole TCP/IP installé sur tous les ordinateurs
• Navigateur Internet

Configuration requise pour l'assistant d'installation

Un PC sous Windows® 2000, XP ou Vista
- Proceseur 1 GHz et 512 Mo RAM minimum
- Navigateur Internet

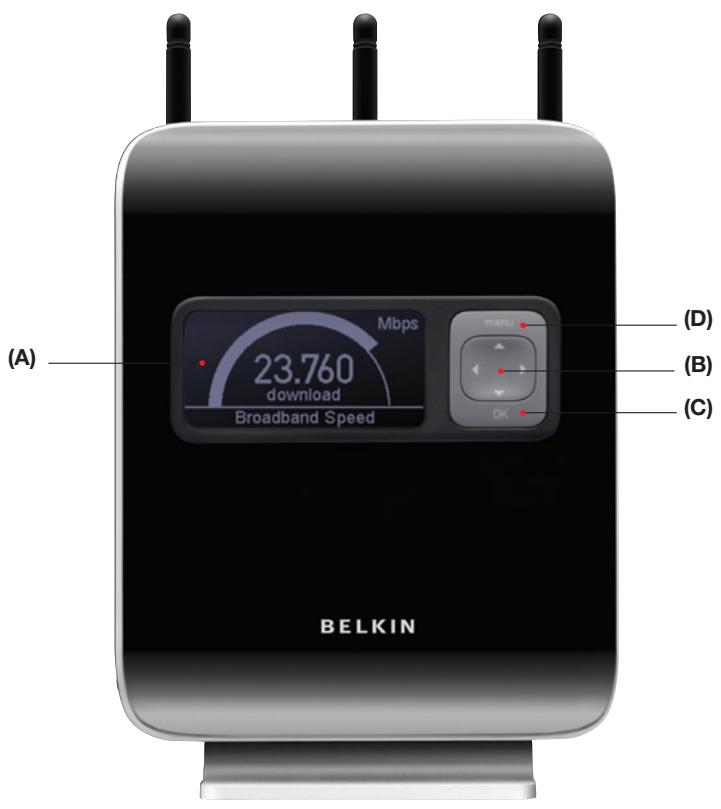

Caracteristiques du matériel: Le routeur N1 Vision a été créé pour être placé sur une surface de travail. Tous les cables sortent de la partie arrêtée du routeur N1 Vision, pour une gestion aidée de ceux-ci. L'affichage interactif du routeur N1 Vision se trouve à l'avant du produit et vous fournit des informations sur l'activité et l'état du réseau.

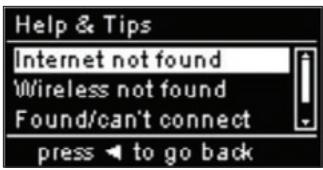

A. Affichage interactif - L'affichage interactif à l'avant du routeur N1 Vision indique qu'elle fonction est en opération.
B. Touche de navigation quadridirectionnelle - La touche de navigation permet le mouvement vers le haut, le bas, la gauche et la droite, relatif à l'écran montré sur l'affichage interactif.
C. Bouton OK - Pour la plupart des écrans de l'affichage, le bouton « OK » active la fonction désirée.
D. Bouton de menu - En appuyant sur ce bouton, vous faites apparaitre l'écran de menu dans l'affichage interactif.

[F]
(E)

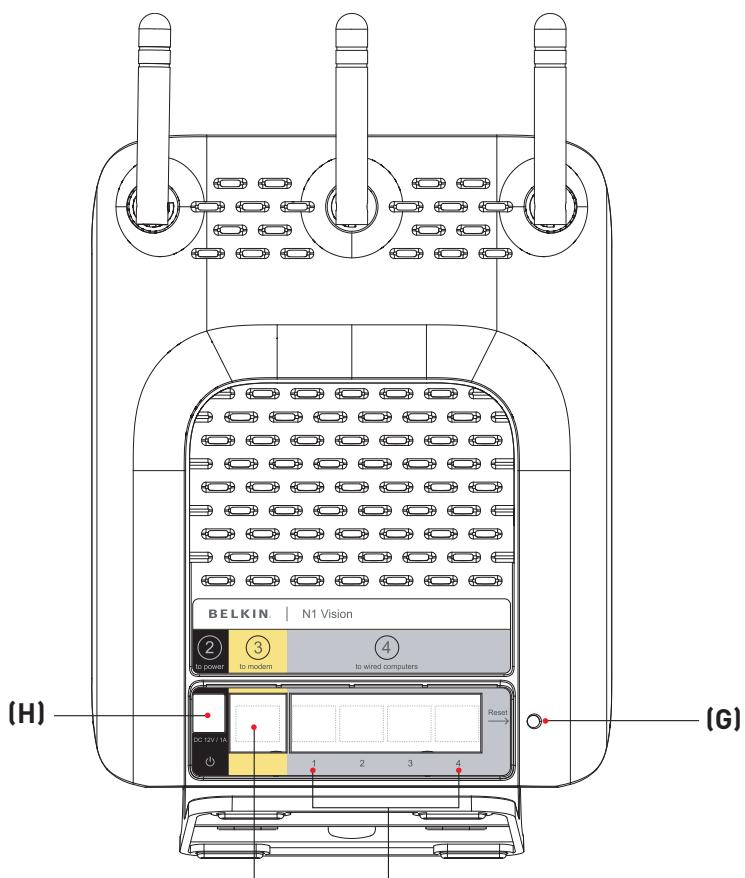

E. Connexions aux ordinateurs filaires - Gris - Vous devez connecter vos PC filaires (et non pas sans fil) à ces ports. Les ports LAN sont des ports 10/100/1000 RJ45 à negotiated automatique et à liaison ascendante automatique pour un cable Ethernet UTP standard de catégorie 5 ou 6. es ports sont numérotés de 1 à 4. Servez-vous du cable gris fourni pour brancher votre ordinateur à n'importe quel de ces ports.
F. Connexion au modem - Jaune - Ce port permet de brancher un modem cable ou ADSL. Utilisez le cable fourni avec le modem pour brancher le modem sur ce port. L'utilisation d'un autre cable que celui fourni avec le modem cable risque de ne pas fonctionner correctement.
G. Bouton de réinitialisation - Le bouton de réinitialisation s'utilise dans les rares cas où votre routeur N1 Vision fonctionne de façon incongrue. La réinitialisation du routeur N1 Vision rétablit son fonctionnement normal, tout en conservant les paramètres enregistrés. Vous pouvez également rétablier les paramètres par défaut du fabricant à l'aide du bouton de réinitialisation. Vous pouvez utiliser le rétablissement des paramètres par défaut lorsque vous avez oublé votre mot de passer.

i. Réinitialisation du routeur N1 Vision - Appuyez et relâchez le bouton de réinitialisation. Les voyants du routeur N1 Vision clignotent momentanément. Levoyant « Alimentation/Prêt » clignote. Lorsque levoyant « Alimentation/Prêt » est allumé en continu, la réinitialisation est terminée.
ii. Rétabillisement des paramètres par défaut - Appuyez et maintenez enforcé le bouton de réinitialisation pendant 10 secondes, puis relâchéz-le. Les voyants du routeur N1 Vision clignotent momentanément. Levoyant « Alimentation/Prêt » clignote. Lorsque levoyant « Alimentation/Prêt » est allumé en continu, la réinitialisation est terminée.

H. Prise d'alimentation—Noir - Branchez le bloc d'alimentation 12 VCC / 1,25 A fourni sur cette prise.

du routeur N1 Vision

Vérifiez le contenu de la boîte. Vous doivent voir les éléments suivants :

• Routeur N1 Vision de Belkin
  Guide d'installation rapide
• CD d'assistance Belkin avec manuel de l'utilisateur
  Cable reseau Ethernet RJ45
• Bloc d'alimentation

Configuration requise pour le modem - Le modem cable ou ADSL doit être équipé d'un port Ethernet RJ45. Plusieurs modems disposent d'un port RJ45 Ethernet et d'un port USB. Si vous disposez d'un modem avec les deux ports, Ethernet et USB, et si vous给您 servez du port USB à ce moment, pendant la procédure d'installation on vous dira de passer au port RJ45 Ethernet. Si votre modem ne dispose que d'un port USB, vous pouvez demander un différent type de modem à votre FAI ou alors, dans certains cas, vous pouvez acheter un modem avec un port Ethernet RJ45.

Ethernet

USB

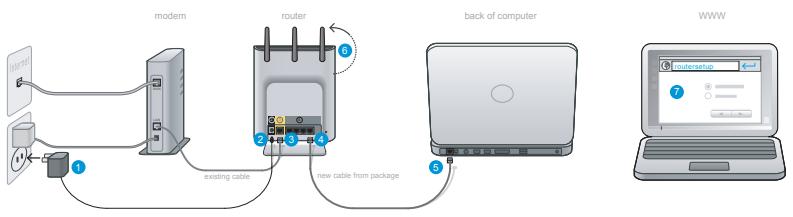

Étape 1 Branchement du matériel

Consultez le Guide d'installation rapide (GIR)

1. Branchez le bloc d'alimentation à la prise murale.
2. Branchez l'autre extrémité au port noir sur le routeur N1 Vision.
3. Repérez le cable qui reliée le modem et l'ordinateur**. Débranchez-le de votre ordinateur et branchez-le au port jaune du routeur N1 Vision.

** Si vous remplacez un routeur existant, repérez le cable qui reliè le modem à votre ancien routeur. Débranchez-le de votre ancien routeur et branchez-le au port jaune du routeur N1 Vision.

1. Branchez le nouveau cable (fourni dans la boîte) à n'importe quel port gris sur le routeur N1 Vision.
2. Branchez l'autre extrémité de ce cable à un port réseau (Ethernet) de votre ordinateur.
3. Tournez les antennes vers le haut.
4. Lancez un navigateur Web sur cet ordinateur. L'assistant de configuration du routeur devrait apparaitre automatiquement. Si ce n'est pas le cas, tapez « routersetup » dans la barre d'adresses et appuyez sur Entrée.

Étape 2 Configuration du routeur N1 Vision - Configuration Plug-and-Play du routeur

A. Lancez un navigateur Web sur cet ordinateur. L'assistant de configuration du routeur devrait apparaitre automatiquement. Si ce n'est pas le cas, tapez « routersetup » dans la barre d'adresses et appuyez sur Entrée sur votre clavier.

B. L'assistant de configuration Plug-and-Play Belkin devrait apparaître automatiquement. Assurez-vous d'avoir complété toutes les étapes du guide d'installation et cliquez sur « Begin [Commencer] » pour continuer..

C. Sélectionner votre pays de résidence dans la boite déroulante. Cliquez sur « Next [Suivant] » pour continuer.

D. Sélectionnez votre FAI dans la boîte déroulante. Cliquez sur « Next [Suivant] » pour continuer.

E. Si un nom d'utiliseur et un mot de passer sont nécessaires pour la connexion à votre compte, vous serez améné à l'écran ci-dessous, où vous serez invite à entraîr ces informations. Cliquez sur « Next [Suivant] » pour continuer.

F. Le routeur N1 Vision vérifie maintainant votre connexion Internet.

G. Vous verrez l'écran de Félicitations lorsque votre routeur N1 Vision peut se connecter à l'Internet. L'installation du routeur N1 Vision Belkin est terminée et vous pouvez maintainant naviguer sur Internet en ouvrant un autre navigateur et en visitant un site Web de votrechioix. Vous pouze également modifier le nom de votre réseau, configurer une clé de sécurité réseau ou activer le mode invite à partir de cet écran.

Options

1. Nom du réseau - Il s'agit du nom du routeur N1 Vision.
2. Clé réseau - Pour creer une clé de sécurité WPA, entrez de 8 à 63 caractères alphanumerices. Cette clé sera nécessaire pour tout dispositif sans fil qui tentera de se connecter au routeur N1 Vision.
3. Mode invité - Lorsqu'il est activé, ce mode cree un nouveau réseau auquel les utilisateurs invites peuvent se connecter, tout en n'ayant aucun accès à votre autre réseau et aux dispositifs qui y sont connectés.

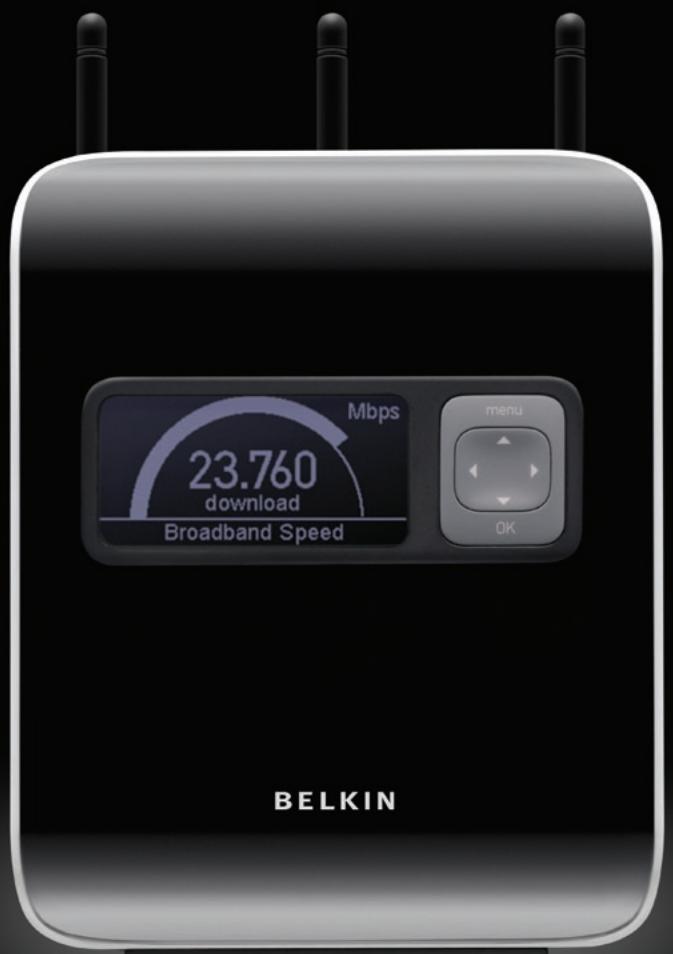

Affichage interactif - L'affichage interactif du routeur N1 Vision est un outil puissant qui permet de voir des informations relatives à votre réseau. L'affichage montre des informations sur l'etat du routeur, telles que l'etat de la connexion Internet et son débit, ainsi que l'utilisation faite par les dispositifs réseau. Parmi les autres fonctions de l'affichage, on retrouve également des guides d'aide et des astuces de dépannage.

Écran de démarrage - Àprous avoir branché le routeur N1 Vision, l'écran de démarrage apparait pour indiquer que le routeur N1 Vision est en cours de démarrage.

Écrans informatifs - ÀpRES le démarriage du routeur N1 Vision et la complétion du processus de configuration Plug-and-Play du routeur, le premier d'une série d'écrans informatifs apparait. Ces écrans indiquent l'etat du réseau. Appuyez sur les touches (>) et (<) pour faire défiler. Le texte suivant déscrit chacun de ces écrans.

A. Écran de démarrage - Àprous avoir branché le routeur N1 Vision, l'écran de démarrage apparait pour indiquer que le routeur N1 Vision est en cours de démarrage.

1. Connexion Internet - Cette icône vous indique si le routeur N1 Vision est connecté à l'Internet.

Éteint	Aucune connexion Internet n’a été détectée
Blanc continu	Le routeur N1 Vision est connecté à Internet
Blanc clignotant	Connexion Internet détectée ; le routeur N1 Vision est incapable de se connecter à l’Internet pour le moment

1. Connexion modem - Cette icône vous indique si le routeur N1 Vision est connecté au modem.

Éteint	Aucune connexion au modem
Blanc continu	Le routeur N1 Vision est connecté au modem et fonctionne correctement
Blanc clignotant	Problème avec le modem (tel qu'un échec de démarriage, etc.)

1. État du sans-fil du routeur N1 Vision (routeur)

2. Cette icône indique si le sans-fil est activé.

Le routeur N1 Vision indique une connexion sans fil (avec diagramme aux lignes courbes)	Le routeur N1 Vision est allumé avec fonction sans-fil activée et prét à l'emploi avec dispositifs filaires/sans fil
Le routeur N1 Vision indique une connexion filaire (sans diagramme aux lignes courbes)	Le routeur N1 Vision est allumé avec fonction sans-fil désactivée et prét à l'emploi avec dispositifs filaires seulement

1. Ordinateurs filaires - Cette icône indique

la présence de connexion filaires.

Éteint	Aucun dispositif filaire n'est présente
Blanc continu	Dispositif(s) filaire(s) connecté(s) au routeur N1 Vision

1. Ordinateurs sans fil - Cette icône indique la présence de connexion sans fil.

Éteint	Aucun dispositif sans fil n'est présente
Blanc continu	Dispositif(s) sans fil connecté(s) au routeur N1 Vision

1. Sécurité – Cette icône indique le mode de sécurité sans fil.

Éteint	La sécurité sans fil est désactivée
Blanc continu	La sécurité sans fil est activée

B. Débit de téléchargement (download) - Cet écran indique le débit de téléchargement actuel de la connexion Internet. Le débit mesure sur le débitmètre est comparé avec le débit le plus rapide enregistré par le routeur N1 Vision depuis qu'il est actif.

C. Débit de téléchargement (upload/download) - Cét écran indique le débit de téléchargement (upload/download) actuel de la connexion Internet. Le débit mesuré sur le débitmètre est comparé avec le débit le plus rapide enregistré par le routeur N1 Vision depuis qu'il est actif.

D. Connexions/Débit - Cét écran montre tous les dispositifs actuellement connectés au routeur N1 Vision et le débit des données de la bande passante qui sont téléchargés (upload/download) pour chacun d'eux.

E. Utilisation des dern. 24 heures - Cet écran montre tous les dispositifs connectés au routeur N1 Vision et leur utilisation de bande passante sur une période de 24 heures.

F. État de l'accès invite – Cét écran indique si l'accès invite est activé ou désactivé. Pour en savoir plus sur la fonction d'accès invite, voir la section « Utilisation de l'interface utilisateur avancée basée sur le Web »

G. Date et heures - Cét écran montre la date et l'heure. Pour changer de mode d'affichage de l'heure, appuyez sur les touches haut ou bas.

Écran de menu - Appuyez sur le bouton « Menu » pour afficher les options du menu. Ces options permettent d'activer certaines fonctions du réseau N1 Vision. Le texte suivant décrit chacune des fonctions retrouvées au Menu.

A. Sécurité sans fil - Sélectionnez la Sécurité sans fil en appuyant sur le bouton OK pour en voir les options. Les choix suivants font partie des options de Sécurité sans fil.

Accès invité - Sélectionnez cette option pour activer un réseau isolé permettant aux invitations de se connecter à l'Internet, tout en leur empêchant à l'accès à votre réseau, vos ordinateurs et vos fichiers.

Selectionnez « Turn on [Activer] » pour activer l'accès invite. Pour activer le mode d'accès invite, vous doivent accorder activer le Wi-Fi Protected Access™ (WPA™) sur votre réseau privé. Pour ce faire, voir la section « Configuration de la sécurité par WPA » de ce manuel.

Pour voir le nom réseau et le mot de passage de l'accès invite, Sélectionnez l'options « Monter info de connexion »

Sécurité par bouton poussoir -

Sélectionnez cette option si vous désirez configurer vos ordinateurs ou disposits au moyen de la norme Wi-Fi Protected SetupTM (WPS). L'utilisation du WPS n'est pas obligatoire pour la connexion au routeur N1 Vision.

Pour étabir une connexion WPS, sélectionnez l'option « Nouvelle connexion ». Pour ce faire, vous devez d'abord activer le WPS sur l'ordinateur ou le dispositif qui se connecte au routeur N1 Vision. Vous devrez appuyer sur le bouton WPS sur votre ordinateur ou dispositif dans les 2 minutes.

B. Aide et astuces - Choisissez cette option pour obtenir plus d'informations.
C. Économie d'énergie - Sélectionnez cette option pour économiser l'énergie de l'affichage ou pour êtreindre les graphiques. Lorsque le mode d'économie d'énergie est activé, l'affichage s'est dans les 2 minutes suivant toute interaction de l'utilisateur.

du routeur N1 Vision

CD de dépannage - Belkin fournit un logiciel assistant pour faciliter l'installation du réseau N1 Vision. Utilisez-le pour installer votre réseau N1 Vision en un tournemain. L'assistant exige que vous ordinateur Windows 2000, XP ou Vista soit connecté directement au modem cable ou ADSL et que la connexion Internet soit activée et fonctionnelle au moment de l'installation. Si elle ne l'est pas, vousdezuez utiliser la méthode décrite à la section « Autre méthode de configuration » de ce manuel pour configurer le réseau N1 Vision. En outre, si vous utiliser un système d'exploitation autre que Windows 2000, XP ou Vista, vousdezuez aussi utiliser la méthode « Autre méthode de configuration » décrite dans ce même Manuel pour pouvoir configurer le réseau N1 Vision.

A. Arrêtez tout programme en exécution sur l'ordinateur en ce moment. Éteignez tout pare-feu ou logiciel de partage d'accès à Internet sur l'ordinateur.
B. Introduisez le CD dans le lecteur de l'ordinateur. L'assistant apparait automatiquement à l'écran dans les 15 secondes. Cliquez sur « Go [Aller] » pour exécuter l'assistant. Suivez les instructions.

IMPORTANT : Exécutez l'assistant à partir de l'ordinateur connecté directement au routeur à l'Étape 1 B.

Sélectionnez la langue de votre choix et cliquez sur « Go [Aller] » pour exécuter l'assistant.

Remarque aux utilisateurs de

Windows :Si I'assistant ne s'exécute pas automatiquement,CHOisissez vos re lecteur de CD-ROM à partir de « My Computer [Poste de Travail] », et clique deux fois sur le fichier appelé « Setup.exe » pour exéctuer l'assistant.

Écran de confirmation - Assurez-vous d'avoir complété toutes les étapes du GIR et cochez la case située à droite de la flèche. Cliquez sur « Next [Suivant] » pour continuer.

Écran de progression - L'assistant
vous montre un écran de progression
chaque fois qu'une étape est complétée.

1.1 Vérification des paramêtres - L'assistant examine maintainant les paramêtres de l'ordinateur et recueille les informations nécessaires pour terminer la connexion du routeur N1 Vision à l'Internet.

1.2 Vérification des connexions physiques - L'Assistant vérifie les branchements et les connexions physiques.

1.3 Attribution d'un nom à votre réseau sans fil - L'assistant
d'installation affiche le nom réseau sans fil par défaut ou le Service Set Identifier (SSID). Il s'agit du nom de votre réseau sans fil, auquel vos ordinateurs ou dispositifs avec adaptateurs réseau sans fil se connecteront. Vous pouvez utiliser le nom par défaut ou désirir un nom unique. Notez ce nom pour y référer plus tard. Cliquez sur « Next [Suivant] » pour continuer.

1.4 Recherche des informations relatives à votre compte Internet (si besoin) - Si la connexion à votre compte Internet requiert l'utilisation d'un nom d'utilisateur et d'un mot de passer, vous verrez un écran semble à celui de gauche. Choisissez votre pays ou votre FAI dans les boîtes de sélection.

1.5 Configuration du routeur N1

Vision-L assistant configurermentantvoiretrourerN1 Vision en envoyant des données au routeur N1 Vision et en procedant a son redemarrage. Attendez les instructions qui apparaissent a I'ecran.

Remarque: Il est important de ne débrancheraucncableoude nepasmettrelerouteurN1Vision hors tensionpendantleredémarrage. Sinon,le routeurN1Visionpourrit subir des dommagesirreversibles.

1.6 Vérification de la connexion à Internet - La configuration est presque terminée. L'assistant vérifie maintenant votre connexion à l'Internet.

Felicitations - You've terminé l'installation de votre nouveau réseau Belkin. Vous verrez l'écran de Félicitations lorsque vous routeur peut se connecter à l'Internet. Vous pouvez partager à naviguer en lançant votre navigateur et envisitant un site Web.

Vou pouve zous servir de I'assistant pour configurer vos ordinateurs filaires ou sans fil pour la connexion à l'Internet en cliquant sur « Next [Suvient] ». Si vous decidez d'ajouter des ordinateurs à votre routeur N1 Vision plus tard,choisissez « Exit the Assistant [Quitter I'assistant] » puis sur « Next [Suvient] »

Dépannage - Si l'assistant n'a pas été en mesure d'établier une connexion à l'Internet, vous verrez cet écran. Suive les instructions à l'écran pour effectuer les étapes de la résolution de problèmes.

1.7 Facultatif : Aide pour la connexion d'autres ordinateurs - Cette etape facultative vous aidera à connecter d'autres ordinateurs filaires ou sans fil à votre réseau. Suivez les instructions qui apparaissent à l'écran.

Félicitations - Àpès avoir vérifié la connexion de vos ordinateurs filaires et sans fil, votre réseau est prét. Vous pouvez maintainant naviguer sur Internet. Cliquez « Next [Suvient] » pour returner au menu principal.

Étape 1 Branchement du matériel

Consultez le Guide d'installation rapide (GIR)

Voir le GIR ou l'Etape 1: Branchement du matériel de la section précédente.

Étape 2 Configuration de vos paramètres réseau pour'utilisation avec un serveur DHCP

Reportez-vous à la section de ce manuel intitulée « Configuration manuelle des paramètres réseau » pour plus d'informations.

Étape 3 Configuration du routeur N1 Vision pour l'utilisation de l'interface évoluée basée sur navigateur Web

Grçá à votre navigateur Internet, vous pouvez accéder à l'Interface utilisateur évoluée basée sur le Web du routeur N1 Vision. Dans la barre d'adresse, tapez « 192.168.2.254 » (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche « Entrée »

Address

192.168.2.1

Connexion au routeur N1 Vision

La page d'accueil du routeur N1 Vision s'affiche dans la fenêtre du navigateur. Cette page d'accueil peut être vue par quiconque désire la voir. Pour apporter des modifications aux paramètres du routeur N1 Vision, vous devez vous connecter. Cliquez sur le bouton « Login [Connexion] » ou sur l'un des liens de la page d'accueil pour acceder à l'écran de connexion. Le routeur N1 Vision est livré sans mot de passer. À l'écran de connexion, laissez le mot de passer vide et cliquez sur le bouton « Submit [Envoyer] » pour vous connecter.

Déconnexion du routeur N1 Vision

Seulement un ordinateur à la fois peut se connecter au routeur N1 Vision afin de modifier les paramètres. Une fois l'utilisateur connecté à l'interface pour apporter des modifications, il existe deux méthodes de déconnexion. Cliquez sur le bouton « Logout [Déconnexion] » pour déconnecter l'ordinateur. La seconde méthode est automatique. La connexion expiretera après un intervalle de temps donné. Le salarié de temporisation par défaut est 10 minutes. Vous pouvez la changer et en désirir une comprise entre 1 et 99 minutes. Pour de plus amples informations, consultez la section intitulée « Modération du paramètre de temporisation »

Comprénde l'Interface utilisateur évoluable basée sur le Web

La page d'accueil (montré à la page suivante) est la première que vous VOYZ quand vous accédez à l'Interface utilisé évoluée (IU). La page d'accueil vous montre un aperçu de l'état du routeur N1 Vision et de ses paramètres. À partir de cette page, vous pouze rejoindre toutes les pages ayant trait à la configuration.

1. Raccourcis de navigation - Grace à ces raccourcis, vous pouvez acceder à toutes les pages de l'interface-utilisateur évoluée du modem-routeur. Les raccourcis sont classés par catégories et groupés à l'aide d'onglets pour faciliter l'accès à un paramètre particulier. Enclinquent sur l'en-tête violet de chaque ongel, vous obtenez une courte description de la fonction de l'onglet.
2. Bouton Accueil - Le bouton Accueil est disponible sur chaque page de l'IU. Enclinuant sur ce bouton, vous retournez à la page d'accueil.

3. Indicateur de l'etat de l'Internet - Cet indicateur est visible sur toutes les pages du routeur N1 Vision. Il indique le statut de la connexion du routeur N1 Vision. Lorsqu'il indique « Connected [Connecté] » en bleu, le routeur N1 Vision est connecté à Internet. Lorsque le routeur N1 Vision n'est pas connecté à Internet, l'indicateur affiche « No connection [Pas de connexion] » en ROUGE. Lorsque vous apportez des modifications aux paramètres du routeur N1 Vision, l'indicateur est mis à jour automatiquement.

4. Bouton Connexion/Déconnexion - Ce bouton vous permet de vous connecter et de vous déconnecter de l'adaptateur en cliquant sur un bouton. Lorsque vous étés connecté au routeur N1 Vision, ce bouton indique «Logout [Déconnexion] ». La connexion au routeur N1 Vision vous transportera vers une page de connexion séparée, où vous devrez entraun un mot de passer. Lorsque vous étés connecté au routeur N1 Vision, vous pouvez apporter des modifications aux paramètres. Une fois les modifications apportées, vous pouvez vous déconnecter du routeur N1 Vision. Pour cela, cliquez sur le bouton «Logout [Déconnexion] ». Pour plus d'informations sur la connexion au routeur N1 Vision, reportez-vous à la section « Connexion au routeur N1 Vision »

5. Bouton Aide - Le bouton « Aide » vous permet d'acceder aux pages d'aide du N1 Vision. Vous pouvez également obtenir de l'aide sur de nombreuses pages. Pour cela, cliquez sur « More info [Plus d'infos] » en regard de certaines sections de chaque page.
6. Paramètres LAN - Vous indique les paramètres du côté réseau local (LAN) de l'adaptateur. Pour modifier ces paramètres, cliquez sur l'un des liens (Adresse IP, Masque de sous-réseau, serveur DHCP) ou cliquez sur le lien de navigation rapide « LAN » sur la partie gauche de l'écran.
7. Fonctions - Indique le statut des fonctions NAT, pare-feu et des fonctions sans fil du routeur. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide sur la partie gauche de l'écran.
8. Paramètres Internet - Affiche les paramètres du (:oté Internet/WAN du routeur qui se connecte à Internet. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide « Internet/WAN » sur la partie gauche de l'écran.
9. Information sur la version - Affiche la version du micrologiciel, la version du code d'amorçage, la version du matériel ainsi que le numéro de série de l'adaptateur.
10. Nom de la page - La page sur laquelle vous vous trouvez peut être identifiée par son nom. Ce manuel refère parfois au nom de ces pages. Par exemple, « LAN > LAN Settings [LAN > Paramètre LAN] » refère à la page « LAN Settings [Paramètres LAN] »

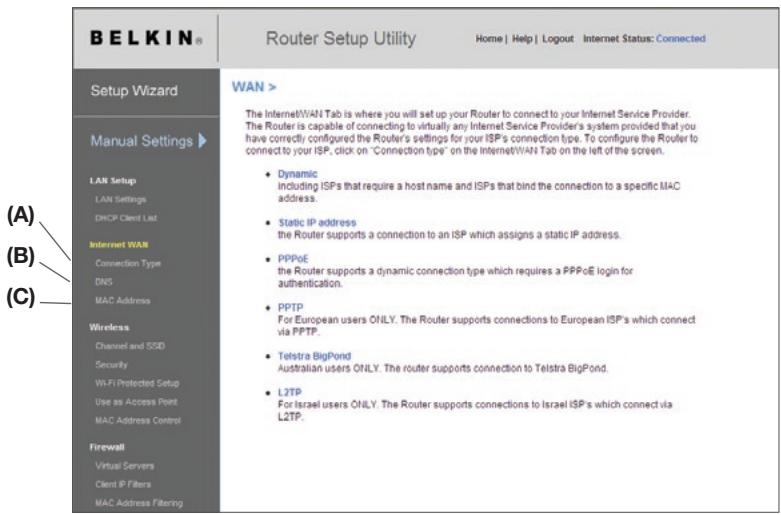

Étape 4 Configuration du routeur pour la connexion à votre Fournisseur d'accès à Internet (FAI)

L'onglet « Internet/WAN » est l'endetroit où vous allez configurer le routeur N1 Vision pour qu'il se connecte à votre fournisseur d'accès à Internet (FAI). Le routeur N1 Vision peut se connecter pratiquement à n'importe quel système offert par un FAI, si bien sur vous avez configuré votre routeur N1 Vision avec les paramètres appropriés au type de connexion de votre FAI. Les paramètres de connexion du FAI vous sont fournir par celui-ci. Pour configurer le routeur N1 Vision avec les paramètres fournis par le FAI, cliquez sur « Connection Type [Type de connexion] » (A) sur le côte gauche de l'écran. Sélectionnez votre type de connexion. Si vous FAI vous a fourni des paramètres DNS, cliquez sur « DNS » (B) pour entrer l'adresse DNS de votre FAI qui nécessite des paramètres particuliers. Cliquez sur « MAC address [Adresse MAC] » (C) pour cloner l'adresse MAC de votre ordinateur ou entrez une adresse WAN MAC spécifique, si cela vous est demandé par votre FAI. Lorsque vous avez terminé d'apporter ces modifications, l'indicateur « Internet Status [État de l'Internet]» affiche « connection OK [Connexion OK]» si le routeur N1 Vision a été correctement configuré.

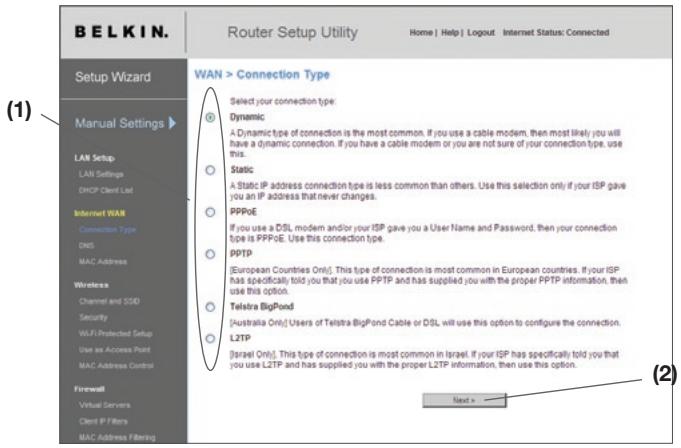

Configuration de votre type de connexion - À partir de la page Type de connexionCHOISSEZ le type de connexion dont vous disposez. Cliquez sur le bouton (1) en regard du type de connexion, puis cliquez sur « Next [Suivant] » (2).

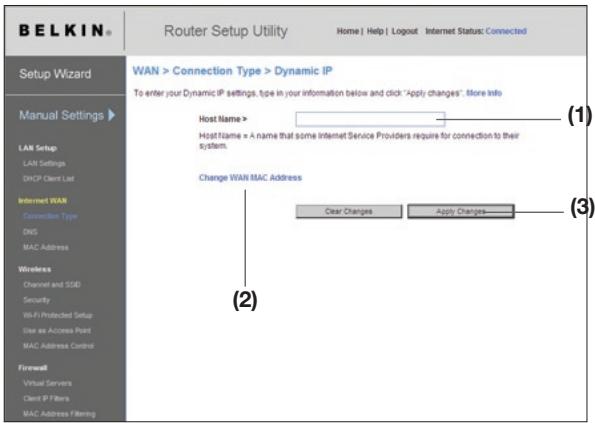

Réglage du type de connexion FAI comme « IP Dynamique »

Une connexion de type dynamique est le type de connexion le plus courant, et se retrouver sur les modems cable. Choisir l'option de connexion dynamique est souvent suffisant pour compléter la connexion à votre FAI. Certains types de connexion dynamique peuvent nécessiter un nom d'hôte. Si un nom d'hôte vous a été attribué, vous pouvez le saisir dans l'espace prévu. Le nom d'hôte vous est fourni par votre FAI. Certaines connexions dynamiques peuvent exiger le clonage de l'adresse MAC du PC originellement connecté au modem.

1. Nom d'hôte - Cét espace permet d'entrer un nom d'hôte qui doit être visible pour votre FAI. Entrez votre nom d'hôte ici, puis cliquez sur « Apply Changes [Enregistrer les modifications] »(3). Si vous FAI ne vous a pas attribué de nom d'hôte, ou si vous n'êtes pas certain, laissez ce champ vide.
2. Modifier l'adresse MAC WAN (2) - Si vous FAI a besoin d'une adresse MAC spécifique pour la connexion au service, vous pouvez entering une adresse MAC particulière ou cloner l'adresse MAC de l'ordinateur en cours via ce lien.

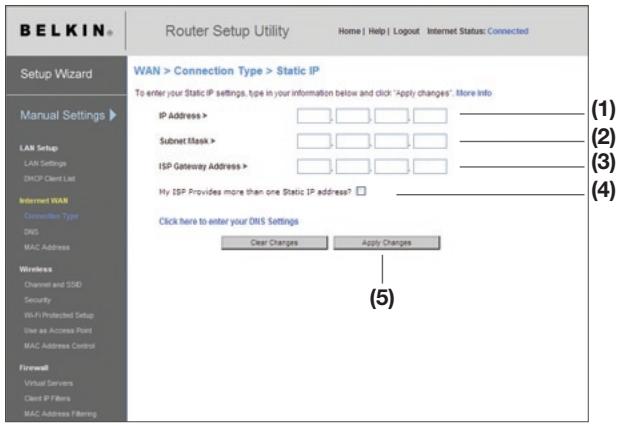

Définition du type de connexion du FAI de type « IP fixe »

La connexion « IP fixe » est moins répandue que les autres types de connexion. Si vous FAI utilise l'adressage IP fixe, vous aurez besoin de votre adresse IP, de celle du masque de sous-réseau et de celle de la passerelle FAI. Vous pouvez obtenir ces informations auprès de votre FAI ou parmi les documents fournis par votre FAI. Entrez les informations, et cliquez sur « Apply Changes [Enregistrer les Modifications] » (5). L'indicateur d'état de l'Internet affichera « Connexion OK » si votre routeur N1 Vision est configuré de façon appropriée.

1. Adresse IP - Fournie par votre FAI. Saisissez votre adresse IP ici.
2. Masque de sous-réseau - Fourni par votre FAI. Saisissez votre masque de sous-réseau ici.
3. Adresse de passerelle du FAI - Fournie par votre FAI. Saisissez l'adresse de la passerelle FAI ici.
4. Mon FAI attribue plus d'une adresse IP fixe - Si vous FAI vous a attribué plus d'une adresse IP fixe, votre routeur est en mesure de receivevoir jusqu'à cinq adresses IP fixes de WAN. Choisissez l'option « Mon FAI fournit plus d'une adresse IP fixe», et entrez les adresses supplémentaires.

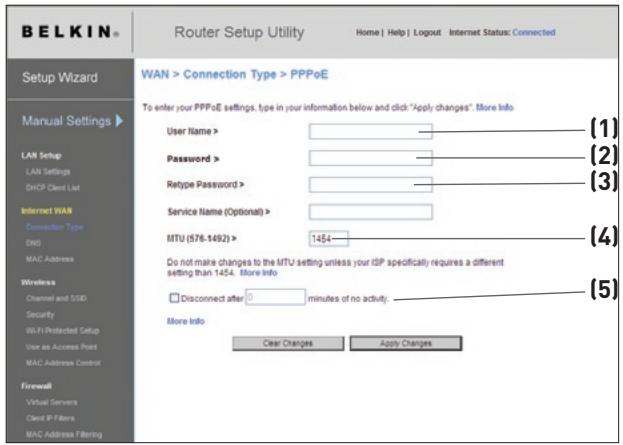

Configuration de votre connexion de type PPPoE

La plupart des fournisseurs de services ADSL utilisent la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous connecter à Internet, votre FAI utilise probablement le protocole PPPoE pour vous connecter au service. Si vous disposez, chez vous ou dans votre bureau, d'une connexion à Internet qui ne nécessite pas de modem, vous pouvez également utiliser PPPoE.

Vospposedez une connexion PPPoE si :

1. Notre FAI vous a attribué un nom d'utilisateur et un mot de passer, qui sont requis pour vous brancher à Internet.
2. Notre FAI vous a fourni des logiciels tels que WinPOET et Internet300, et vous utilisez ceux-ci pour vous brancher à Internet.
3. Vous doivent double-cliquer une icône sur votre bureau, autre que celle de leur navigateur, pour vous brancher à Internet.

1. Nom d'utilisateur - Cet endroit est prévu pour y saisir le nom d'utilisateur qui vous a été attribué par le FAI.
2. Mot de passer - Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.
3. Nom du service - Un nom de service est rarement requis par un FAI. Si vous n'êtes pas certain si votre FAI exige un nom de service, laisseze ce champ vide.
4. MTU - Le paramètre MTU ne devrait jamais être modifié, à moins que votre FAI ne vous ait fourni un paramètre spécifique. Apporter des modifications aux valeurs MTU peut cause des problèmes pour la connexion à l'Internet, y compris déconnexion de l'Internet, accès lent à l'Internet et difficultés avec des applications Internet qui fonctionnaient correctementAAParavant.
5. Déconnecter après X... - Cette fonction permet de déconnecter automatiquement le routeur N1 Vision de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur N1 Vision se déconnectera de l'Internet après 5 minutes d'inactivité Internet. Cette option devrait être utilisée si votre FAI vous facture à la minute.

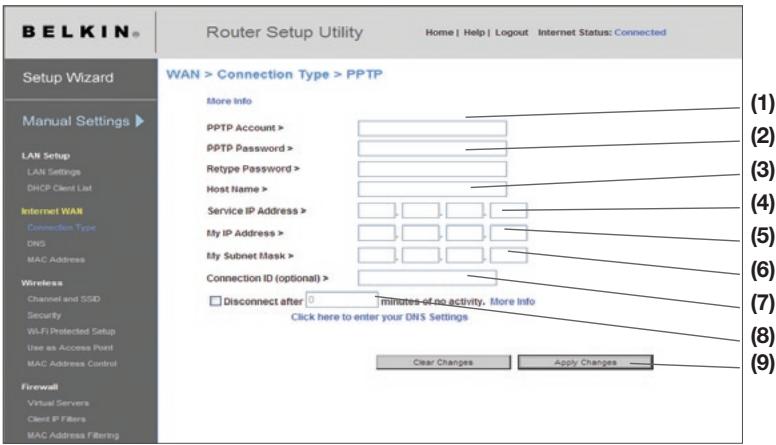

Définition du type de connexion du FAI à PPTP (Point-to-Point Tunneling Protocol)

[Europe seulement] Des FAI exigent une connexion utilisant le protocole PPTP, un type de connexion très repandu dans les pays européens. Ceci créé une connexion directe avec le système du FAI. Entrez l'information fournie par votre FAI dans le champ prévu à cet effet. Lorsque vous avez terminé, cliquez sur « Apply changes [Enregistrer les Modifications] » (9). L'indicateur d'état de l'Internet affichera « Connexion OK » si votre routeur N1 Vision est configuré de façon appropriée.

1. Compte PPTP - Fourni par votre FAI. Saisissez votre compte PPTP ici.
2. Mot de passer - Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.
3. Nom d'hôte - Fourni par votre FAl. Saisissez ici le nom d'hôte.
4. Adresse de service IP - Fournie par votre FAI. Saisissez votre adresse IP de service ici.

5. Mon Adresse IP - Fournie par votre FAI. Entrez l'adresse IP ici.

6. Masque de sous-reseau - Fourni par votre FAI. Entrez l'adresse IP ici.

7. Identifient de connexion (facultatif) - Fourni par votre FAI. Si vous FAI ne vous a pas attribué d'identifiant de connexion, laissez ce champ vide.
8. Déconnecter après X... - Cette fonction permet de déconnecter automatiquement le routeur N1 Vision de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur N1 Vision se déconnectera de l'Internet après 5 minutes d'inactivité Internet. Cette option devrait être utilisée si votre FAI vous facture à la minute.

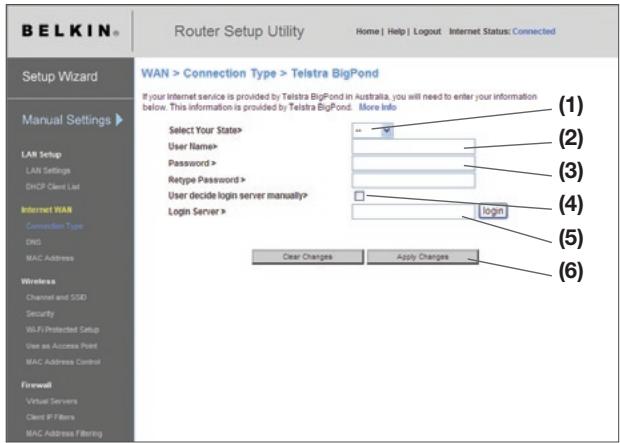

Définition du type de connexion si vous étrent utilisateur de Telstra® Big Pond

[Australie seulement]. Notre nom d'utilisateur et votre mot de passer vous sont fournis par Telstra BigPond. Saisissez ces données ci-dessous. Si vous saississez votre état dans le menu déroulant (1), l'adresse IP du serveur de connexion se remplit automatiquement. Si l'adresse du serveur de connexion est différente de cette qui apparait ici, vous pouze l'entrée directement en cochant la case en regard de « Saisie manuelle de l'adresse IP du serveur » (4) et en entrant l'adresse à côté de « Serveur de connexion » (5). Une fois toutes les informations rentrées, cliquez sur « Apply Changes [Enregistrer les modifications] » (6). L'indicateur d'état de l'Internet affichera « Connexion OK » si votre routeur N1 Vision est configuré de façon appropriée.

1. Sélectionner vous État – Sélectionnez vous État de résidence dans le menu déroulant (1). La boîte de dialogue « Login Server [Serveur de connexion] » est automatiquement remplie avec une adresse IP. Si, pour certaines raisons, cette adresse ne correspond pas à celle que Telstra vous a donné, vous pouvez entraîr l'adresse du serveur de connexion manuellement. Voir à « L'utilisateur decide manuellement de la connexion au serveur » (4).
2. Nom d'utilisateur - Fourni par votre FAI. Saisissez votre nom d'utilisateur ici.
3. Mot de passer - Entrez le mot de passer et retapeze-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

4. L'utilisateur decide manuellement de la connexion au serveur

• Si l'adresse IP de votre serveur de connexion n'est pas disponible dans le menu dérouulant « Select Your State [ Sélectionnez vous état] » (1), vous pouze l'entrée manuelle en cochant l'option « User decide login server manually [L'utilisateur decide manuelle de la connexion au serveur] » et en entant l'adresse à côte de « Login Server [Serveur de connexion] »(5).

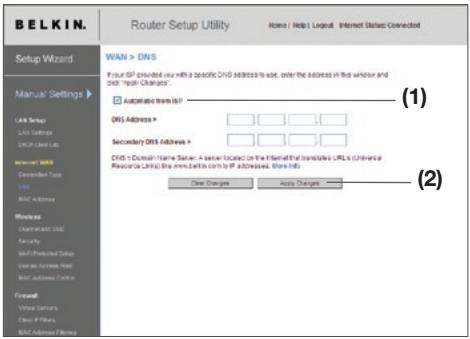

Définition des paramètres personalisés du serveur des noms de Domaine (DNS)

Un serveur de noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin.com, en adresses IP. La plupart des FAI n'exigent pas que cette information ne soit entree lors de la configuration du routeur N1 Vision. La case « Automatic from ISP [Obtenir automatiquement du FAI] » (1) doit etre cochee si vous FAI ne vous a pas fourni d'adresse DNS particuliere. Si vous etes utilisez une connexion de type IP fixe, vous pouze avoir besoin de saisir une adresse DNS specifie ainsi qu'une adresse DNS secondaire pour que vous connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas a entrre une adresse de DNS. Laissez la case « Automatic from ISP [Obtenir automatiquement du FAI] » cochee. Pour enterre les parametes d'adresse DNS, deselectionnee la case « Automatic from ISP [Obtenir automatiquement du FAI] » et entrez les numeroDS dans les espaces fournis a cet effet. Cliquez sur « Apply changes [Enregister les modifications] »(2) pour enregister les parametes.

Configuration de l'adresse MAC (Media Access Controller) WAN

Tous les composants du réseau, incluant cartes, adaptateurs et routeurs, possèdent un numéro de série unique appelé adresse MAC. Il est possible que votre Fournisseur d'Accès à Internet (FAI) enregistre l'adresse MAC de l'adaptateur de votre ordinateur et n'autorise que cet ordinateur à se brancher à Internet. Lorsque vous installez le routeur N1 Vision, c'est sa propre adresse MAC qui sera « vue » par le FAI, ce qui risque de faire échouer la connexion. Belkin a prévu la possibilité de cloner (copier) l'adresse MAC de l'ordinateur dans le routeur N1 Vision. Cette adresse MAC sera donc lue par le FAI comme étant l'adresse MAC originale et assurera le bon fonctionnement de la connexion. Si vous n'étes pas certain que votre FAI ait besoin de voir l'adresse MAC d'origine, clonez tout simplement l'adresse MAC de l'ordinateur qui était à l'origine connecté au modem. Le clonage de l'adresse n'entrainera aucun problème à votre réseau.

Clonage de l'adresse MAC - Pour cloner l'adresse MAC, assurez-vous d'utiliser l'ordinateur qui était CONNECTÉ À L'ORIGINE au modem avant que le routeur N1 Vision ne soit installé. Cliquez sur le bouton « Clone [Cloner] »(1). Cliquez sur « Apply Changes [Enregistrer les modifications] » (3). Voite adressé MAC est maintainant clonée dans le routeur N1 Vision.

Saisie d'une adresse MAC spécifique – Dans certains cas, il se peut que vous ayez besoin d'une adresse MAC WAN spécifique. Vous pouvez en entrer une manuellement à la page « MAC Address [Adresse MAC] ». Entrez une adresse MAC dans les espaces fournis à cet effet (2), puis cliquez sur « Apply Changes [Enregistrer les modifications] » (3)pour enregistrer les changements. L'adresse MAC WAN du routeur N1 Vision sera maintainant l'adresse MAC spécifique.

Grçá à votre navigateur Internet, vous pouvez accéder à l'Interface utilisateur évoluée base sur le Web du routeur N1 Vision. Dans votre navigateur, tapez « 192.168.2.1 » (n'entrez aucun élément comme http:// ou www), puis appuyez sur la touche Entrée.

Address

192.168.2.1

La page d'accueil du routeur N1 Vision s'affiche dans la fenêtre du navigateur.

Visualisation des paramêtres du réseau local (LAN) - Pour acceder à page d'accueil de l'onglet LAN (1) cliquez sur le titre de celui-ci. Vous y trouvrez une courte description des fonctions. Pour afficher les paramêtres ou modifier n'importe quel de ces paramêtres de réseau local, cliquez sur « LAN Settings [Paramêtres de réseau local] »(2) ou pour afficher la liste des ordinateurs connectés, cliquez sur « DHCP Client List [Liste des clients DHCP] » (3).

Modification des paramètres de réseau local (LAN) - Tous les paramètres de réseau local (LAN) du routeur N1 Vision peuvent être visualisés et modifiés ici.

1. Adresse IP - L'« Adresse IP » représenté l'Adresse IP interne du routeur. L'adresse IP par défaut est « 192.168.2.1 ». Pour acceder à l'Interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregistrer les Modifications] ». L'adresse IP choses doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables :

192.168.x.x (ou x est un nombre compris entre 0 et 255)

10.x.x.x (ou x est un nombre compris entre 0 et 255)

1. Masque de sous-réseau - Il n'est pas nécessaire de modifier le masque de sous-réseau. Il consiste en une fonction avancée unique à votre routeur. C'est possible de modifier un masque de sous réseau le cas échéant. Toutefois, NE modifie PAS le masque de sous-réseau à moins d'avoir raison spécifique de le faire. La valeur par défaut est « 255.255.255.0 »

2. Serveur DHCP - La fonction de serveur DHCP facile grandement la configuration du réseau grâce à l'attribution automatique d'adresses IP à tous les ordinateurs du réseau. La valeur par défaut est « ON [Activé] ». La fonction de serveur DHCP peut être désactivée si nécessaire. Toutefois, si vous désactivez le Serveur DHCP, vous devrez entrer manuellement une adresse IP fixe pour chacun des ordinateurs de votre réseau. Pour désactiver le serveur DHCP, sélectionnez l'options « Off [Désactivié]», puis cliquez sur « Apply Changes [Enregistrer les modifications]».

3. Réserve IP - La réserve IP est la plage d'adresses IP mises de côté pour attribution dynamique aux ordinateurs faisant partie de votre réseau. La valeur par défaut est de 2 à 100 (c'est à dire 99 ordinateurs). Pour changer ce nombre, entrez de nouvelles adresses IP de début et de fin, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le serveur DHCP peut assigner automatiquement 100 adresses IP. Ceci veut dire que vous ne pouvez pas spécifique une réserve d'adresses IP supérieur à 100 ordinateurs. Par exemple, si l'adresse de départ est 50, l'adresse d'acciviée doit être 150 (ou inférieure), afin de ne pas surpasser la limite de 100 clients. L'adresse IP de départ doit être inférieure en nombre à l'adresse IP d'acciviée.
4. Durée d'autorisation - La durée pendant laquelle le serveur DHCP réserves l'adresse IP pour chaque ordinateur. Nous vous conseillons de laisser la durée d'autorisation à « Foreverver [Toujours] ». La valeur par défaut est « Foreverver [Toujours] », ce qui signifie que chaque fois que le serveur DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l'ordinateur. La prédéfinition d'une durée d'autorisation plus courte, tel que un jour ou une heures, libérera les adresses IP en question après l'écoulement du temps spécifique. Ceci peut en outre dire que l'adresse IP d'un ordinateur peut changer au fil du temps. Si vous avez définis d'autres fonctions avancées du routeur N1 Vision, comme la DMZ ou le filtrage des clients IP, celles-ci dépendront de l'adresse IP. Ainsi, il seraient préférible que l'adresse IP demeure la même.
5. Nom de Domaine local - Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de domaine local (nom de réseau) à votre réseau. Il n'est pas nécessaire de modifier ce paramètre, à moins qu'un besoin avancé spécifique ne vous oblige à le faire. Vous étés libre de donner le nom de votre choix à votre réseau, comme par exemple « Mon Réseau »

avancée basée sur le Web

Affichage de la page «liste des clients DHCP » – Vous pouvez visualiser une liste d'ordinateurs (appelés clients) connectés à votre réseau. Vous étés en mesure de visualiser l'adresse IP (1) de l'ordinateur, le nom d'hôte (2) (si l'ordinateur s'en est vu attribuer un), et l'adresse MAC (3) de la carte d'interface réseau de cet ordinateur. Cliquez sur le bouton « Refresh [Actualiser] » (4) pourmettre la liste à jour. La liste est mise à jour s'il y a eu unquelconque changement.

Configuration des paramètres réseau sans fil - L'onglet Sans Fil vous permet de modifier aux paramètres de votre réseau sans fil. Sous cet oglet, vous pouvez modifier le nom du réseau sans fil (SSID - acronymme de Service Set Identifier), le canal de fonctionnement, les réglages de sécurité par chiffrement, ainsi que configurer le routeur N1 Vision pour l'utiliser comme point d'accès.

avancée basée sur le Web

Modification du nom du réseau sans fil (SSID) – Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Le SSID est le nom de votre réseau. Le nom du réseau par défaut du routeur N1 Vision est « Belkin N1 Wireless», suivi de six chiffres unique à votre routeur N1 Vision. Le nom de votre réseau resemble la « Belkin_N1_Wireless_123456 ». Vous pouvez le modifier au besoin, ou le laisser tel quel. Toutefois, si vous décidé de modifier le nom de votre réseau sans fil et qu'il y a d'autres réseaux dans fil dans votre environnement, assurez-vous que le nom de votre réseau est différent de celui de ces réseaux environnants. Pour modifier le SSID, entrez le SSID désiré dans le champ SSID (1) et cliquez sur « Apply Changes [Enregistrer les informations] » pour valider le changement(2). Le changement est immédiat. Si vous modifie le SSID, vos ordinateurs sans fil doivent aussi être configurés à l'aide de ce même SSID afin qu'ils puissant se connecter à votre réseau sans fil. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Remarque : Vérifiez de temps à autre la disponibilité de mises à jour du micrologiciel du routeur à partir de la page « Utilities > Firmware update [Utilitaires > Mise à jour du micrologiciel ] ». Ces mises à jour peuvent résoudre des problèmes, ajouter des fonctionnalités sans-fil et/ou améliorer les performances du réseau (voir en page 75).

avancée basée sur le Web

Modification du canal - Vous pouvez désir parmi plusieurs canaux de fonctionnement : aux États-Unis, il y a 11 canaux et au Royaume-Uni (ainsi que la plupart des pays d'Europe) il y en a 13. Dans un petit nombre d'autres pays, la reglementation concernant les canaux peut être différente. Notre routeur N1 Vision est configuré de façon à fonctionner sur les canaux appropriés à votre pays de résidence. Vous pouvez modifier le canal au besoin. S'il y a d'autres réseaux sans fil en fonction dans votre zone, votre réseau devrait fonctionner sur un canal différent de ceux utilisés par ces autres réseaux sans fil.

Utilisation de la fonction de commutation entre les modes sans fil - Ce commutateur vous permet de configurer les modes sans fil du routeur N1 Vision. Il existe plusieurs modes.

Remarque: Pour certains modes, la mise à jour du micrologiciel doit être activée.

1. 802.11b+g+n - Ce paramètre vous permet de relier des dispositifs 802.11g, 802.11b et 802.11n à votre réseau.
2. Off - Ce paramètre vous permet d'eteindre le point d'accès du routeur, pour ainsi empêcher tout dispositif réseau de rejoindre votre réseau. Ceci vous permet de sécuriser votre réseau en votre absence, par exemple, ou lorsque vous désirez ne pas utiliser la fonction sans fil de votre routeur N1 Vision à un moment donné.

Utilisation de la fonction de commutation de bande passante - Ce commutateur vous permet de configurer les modes de bande passante du routeur N1 Vision. Il existe plusieurs modes :

1) 20MHz only - Ce paramètre permet le fonctionnement du routeur sur une bande passante de 20 MHz. Ce mode est compatible avec les dispositifs N1, projet 802.11n, 802.11g et 802.11b, mais diminuera de moitié la bande passante des dispositifs N1 et 802.11n. Diminuer la bande passante à 20 MHz peut résoudre certains problèmes liés au sans-fil.
2) 20MHz/40MHz Auto - Ce paramètre permet au fonctionnement du routeur de passer automatiquement de 20 Hz à 40 MHz. Ce mode permet le fonctionnement 40 MHz, pour optimiser le débit des dispositifs N1 et 802.11n (projet) lorsque les conditions le permettent. Lorsqu'un point d'accès 802.11g estprésent et occupe un canal secondaire adjacent, le routeur N1 Vision passé automatiquement au fonctionnement 20 MHz pour optimiser la compatibilité. Nous vous recommendons ce mode par défaut.

Utilisation de l'option d'émission du SSDI

Remarque :Cette fonction avancée ne devrait être utilisée que par les utilisateurs avances. Pour plus de sécurité, vous pouvez désirir de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l'abri des ordinateurs recherchant la présence de réseaux sans fil. Pour désactiver la diffusion du SSID, déslectionnéz la case en regard de « Broadcast SSID [Diffusion du SSID] », puisclinquez sur « Apply Changes [Enregistrer les modifications] ». Le changement est immédiat. Chaque ordinateur doit maintainant être définir pour se connecter à votre SSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Switch en Mode Protégé – Le mode protégé garantit le fonctionnement approprié des dispositifs N1 et 802.11n (projet) sur votre réseau lorsque des dispositifs 802.11g ou 802.11b sont présents, où lorsqu'il y a un traffic 802.11g ou 802.11b important dans la zone. Servez-vous du mode protégé si votre réseau se compose de cartes/adaptateurs N1 et 802.11g ou 802.11b. Si votre environnement réseau comporte un traffic réseau 802.11g ou 802.11b de faible densité, vous obtiendarez une(Meilleure performance réseau N1 en désactivant ce mode. À l'inverse, dans le cas d'un environnement réseau au traffic 802.11g ou 802.11b ou d'interférence TRÉS DENSE, vous obtiendarez une excellent performance réseau en activant ce mode. Ceci fera en sorte que la performance réseau N1 ne soit pas affectée.

Configuration des paramètres de sécurité sans fil - Voiture routeur N1 Vision comprend la toute dernière norme de sécurité, appelée WPA2™ (Wi-Fi Protected Access™ 2), ainsi que la norme ancienne Wired Equivalent Privacy (WEP). Notre routeur N1 Vision prend également en charge la norme Wi-Fi Protected Setup (WPS), qui simplifie la configuration d'un réseau sans fil. Le WPS se sert de méthodes familières, comme la saisie d'un numéro d'identification personnel (PIN) ou appuyer sur un bouton, pour permettre aux utilisateurs de configurer le nom du réseau et des modes de chiffrement de données WPA/WPA2 et d'authentication efficaces. Par défaut, chaque mode de sécurité n'est activé sur le routeur N1 Vision. Vous pouvez configurer automatiquement les paramètres de sécurité au moyen du WPS. Pour modifier les paramètres de sécurité manuellement, vous doivent déterminer la méthode de chiffrement de votrechioix. Pour acceder aux paramètres de sécurité, cliquez sur « Security [Sécurité]», sous l'onglet « Wireless [Sans Fil]».

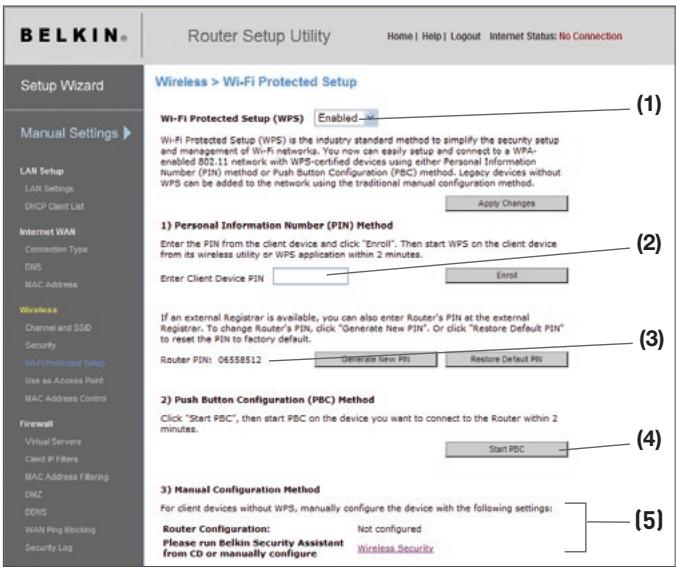

Utilisation du Wi-Fi Protected Setup

WPS: Utilise le chiffrement WPA2 (décrit ci-dessous). N'offre pas de sécurité supplémentaire ou renforcée, mais s'occupe plutôt de normaliser la méthode pour sécuriser votre réseau sans fil. Vous pouvez utiliser la méthode par bouton-poussoir (Push Button Configuration - PBC) ou la méthode par PIN pour autoriser l'accès à votre réseau sans fil. Voici le principe des deux méthodes :

PBC :Appuyez sur le bouton WPS, situé à l'arrière du routeur N1 Vision, et maintenez-le enforcé pendant 3 secondes. Ensuite, amorce la procédure WPS sur le dispositif client dans les deux minutes qui suivent. Consultez la documentation du client à propos de cette procédure. Appuyer sur le bouton PBC a pour effet d'activer automatiquement le WPS. Le client est maintainant ajusté à votre réseau sans fil de façon sécuritaire.

PIN:Le dispositif client possede un numero d'identification personnel (de 4 ou 8 chiffres).Activez le WPS a partir de I'écran illustré ci-dessous. Entrez le PIN du client dans le registraire interne du routeur N1 Vision (accès par cet écran). Le client sera ajoute à votre réseau sans fil automatiquement dans les deux minutes qui suivent.

avancée basée sur le Web

1. Wi-Fi Protected Setup (WPS): Activé ou Désactivé.
2. Méthode Personal Information Number (PIN): Selon cette méthode, un client sans fil qui désire acceder à votre réseau doit fournir un PIN de 4 ou 8 chiffres au routeur N1 Vision. ÀpRES avoir cliqué sur « Inscrite», vous devez débuter la procédure d'établissement de connexion à partir du client dans les deux minutes qui seront.
3. PIN routeur: Si unregistraire externe est disponible, vous pouvez entrer le PIN du routeur N1 Vision dans ceregistraire. Cliquez sur « Générer nouveau code PIN » pour modifier le PIN par défaut. Cliquez sur « Restaurer code PIN par défaut » pour restaurer le PIN par défaut.
4. Méthode Push Button Configuration (PBC): Le PBC est une autre méthode de connexion à un réseau WPS. Appuyez sur le bouton PBC à l'arrête du routeur N1 Vision pendant trois secondes, puis débutez la procédure PBC sur le dispositif client. Ou encore, appuyez sur le bouton logiciel « Démarrer PBC » pour débuter la procédure.
5. Méthode de configuration manuelle : Cette section déscrit les paramètres de sécurité par défaut pour tout mode de sécurité autre que le WPS.

Le routeur N1 Vision comprend une fonction WPA2, la deuxième génération de chiffrement WPA™, basé sur la norme 802.11i. Elle offre un niveau de protection sans fil plus élevé en combinant une authentification réseau avancée et une méthode de chiffrement AES (Advanced Encryption Standard).

Configuration requise pour le WPA2

IMPORTANT :Pour utiliser la sécurité WPA2, tous vos ordinateurs et vos adaptateurs clients sans fil doivent être mis à niveau avec des rustines, des clients et des logiciels utilisaires clients prenatal en charge le WPA2. Au moment demettre ce manuel sous presse, plusieurs rustines de sécurité sont disponibles pour téléchargement gratuite, auprès de Microsoft®. Ces patches ne fonctionnent qu'avec Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment.

Pour les ordinateurs sous Windows XP sans Service Pack 2 (SP2), un fisquier Microsoft appelé « Windows XP Support Patch for Wireless Protected Access (KB 826942) » est disponible pour téléchargement gratuite à http://support.microsoft.com/?kbid=826942.

Pour Windows XP avec Service Pack 2, Microsoft a lancé un fichier pour téléchargement gratuite afin de mettre à niveau les composants du client sans fil pour prise en charge du WPA2 (KB893357). La mise à jour est disponible sur le site : http://support.microsoft.com/?kbid=893357

IMPORTANT : Vous doivent également vous assurer que toutes vos cartes/ adaptateurs clients sans fil prennant en charge le WPA2, et que vous avez téléchargeé et installé le pilote le plus récent. Un pilote mis à jour pour la plupart des cartes sans fil Belkin est disponible pour téléchargement à partir du site de l'assistance technique Belkin : www.belkin.com/networking.

Tout comme la sécurité WPA, le WPA2 est disponible en mode WPA2-Personal (PSK) et en mode WPA2-Enterprise (RADIUS). De façon générale, le WPA2-Personal (PSK) se retrouve dans le cas d'un réseau domestique, alors que le WPA2-Enterprise (RADIUS) se retrouve en environnement d'entreprise, où un serveur radius externe distribue la clé réseau aux clients de façon automatique. Ce guide traitera du mode WPA2-Personal (PSK). Veuillez consulter le manuel de l'utilisateur pour en savoir plus sur la sécurité sans fil et les types de sécurité sans fil.

1. ÀpRES avoir configuré votre routeur, allez à la page « Sécurité » sous « Sans Fil » et sélectionné « WPA/WPA2-Personal (PSK) » à partir du menu déroulant « Mode de sécurité »
2. À « Authentication », sélectionné « WPA-PSK », « WPA2-PSK » ou « WPA-PSK + WPA2-PSK». Ce paramètre devra être identique à celui des clients que vous configurerez. Le Mode « “WPA-PSK + WPA2-PSK ” permet au routeur N1 Vision de prendre en charge les clients avec sécurité WPA ou WPA2.
3. Entrez votre clé pré-partagée (PSK). Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients sans fil branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont » Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients sans fil doivent maintainant être configurés avec ces paramètres.

IMPORTANT : Assurez-vous que vos ordinateurs sans fil sont mis à jour afin de prendre en charge le WPA2 et possèdent les réglages appropriés permettant une connexion au routeur N1 Vision.

Configuration du WPA

Remarque :Pour utiliser la technologie de sécurité WPA, vos cartes réseau sans fil doivent être en mesure de prendre en charge le WPA. Au moment de la publication de ce manuel, un patch de sécurité de Microsoft est disponible pour téléchargement gratuite. Cette rustine ne fonctionne qu'avec Windows XP.

Votre routeur N1 Vision prend en charge le WPA-PSK (sans serveur). Le WPA-PSK utilise ce qu'on appelle une clé pré-partagée comme clé de sécurité. Une clé pré-partagée est en quellesorte un mot de passé composé de 8 à 39 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Configuration de l'accès invité

À la page de sécurité WPA, la fonction d'accès invite est présente.

Selectionnez cette option pour creer un réseau isolé permettant aux invitations de se connecter à l'Internet, tout en leur empêchant à l'accès à votre réseau, vos ordinateurs et vos fichiers.

1. Choisissez « Activer » à partir de la liste déroulante.
2. Nommez vous réseau invite ou laisses le nom par défaut « guest ». Le nom peut containir de 3 à 15 lettres.
3. Spécifiez un mot de passer invite ou appuyez sur le bouton « Générer » pour en générer un automatiquement. Le mot de passer ne peut containir que 8 lettres ou chiffres.

Configuration du chiffrement WEP

Remarque aux utilisateurs de Mac : L'option « Passphrase [Expression mot de passer] » ne fonctionne pas avec Apple® AirPort®. Pour la configuration du chiffrement de votre ordinateur Mac, veuillez utiliser la méthode manuelle déscribe à la section suivante.

1. Sélectionnez « WEP 128 bits » ou « WEP 64 bits » dans le menu déroulant.
2. ÀpRES avoir séLECTIONné le mode de chiffrement WEP, vous pouvez entra rer votre clé WEP en entrant la clé hexadécimale manuèlement ou vous pouvez entra rer une expression mot de passer dans le champ « Expression mot de passer » et cliquer sur « Générer » pour créé la clé. Cliquez sur « Apply Changes [Enregisterr les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres.

1. Le chiffrement de votre routeur N1 Vision est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec la même expression mot de passer. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Utilisation d'une clé hexadécimale

Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées de 10 nombres, pouvant être divisés en cinq nombres de deux chiffres. Les clés 128 bits sont constituées de 26 nombres, pouvant être divisés en 13 nombres de 2 chiffres.

Par exemple :

AF 0F 4B C3 D4 = clé 64 bits

C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

Dans les cases ci-dessous, créez vos clés en écrivant deux caractères de A à F et de 0 à 9. Vous utiliserez cette clé pour programmer les paramètres de chiffrement du routeur N1 Vision et les ordinateurs sans fil.

Remarque aux utilisateurs de Mac : Les produits AirPort d'Apple ne prennant en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennant en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Utilisation du Wi-Fi Protected Setup

Le Wi-Fi Protected Setup (WPS) est la méthode standard de l'industrie pour simplifier la configuration et la gestion de la sécurité des réseaux Wi-Fi.

Utilisation du mode Point d'accès

Remarque: Cette fonction avancée ne devrait être utilisée que par les utilisateurs avances. Le routeur peut être configuré pour fonctionner comme point d'accès de réseau sans fil. L'emploi de ce mode empêche l'options de partage IP NAT ainsi que le serveur DHCP. En mode « Point d'accès » (PA), le routeur doit être configuré avec une adresse IP du même sous-résseau que le reste du réseau avec lequel vous désirez étabir une passerelle. L'adresse IP par défaut est 192.168.2.254, celle du masque de sous-résseau 255.255.255.0. Celles-ci peuvent être personnalisées.

1. Pour activer le mode PA, Sélectionné « Enable [Activer] » (1) sur la page « Use as Access Point only [Utiliser uniquement comme point d'accès] » Si vous sélectionné cette option, vous serez en mesure de modifier les paramètres IP.
2. Configurez les paramètres IP se sorte qu'ils concordent avec votre réseau. Cliquez sur « Apply Changes [Enregistrer les modifications] » (2).
3. Branchez un cable du port Modem du routeur N1 Vision à votre réseau existant.

Le routeur joue maintainant le role de point d'accès. Pour acceder à nouveau à l'interface utilisateur avancée du routeur, saisissez l'adresse IP que vous avez spécifiée, dans la barre du navigateur. Vous pouvez définir normalement les réglages de chiffrement, le filtrage des adresses MAC, le SSID et le canal.

Configuration de l'Adresse MAC

Le Filtre d'adresses MAC représentée une puissant caractéristique de sécurité, vous permettant d'autoriser, à des ordinateurs spécifique, l'accès à votre réseau sans fil.

Remarque :Cette liste ne s'applique qu'aux ordinateurs sans fil. Cette liste peut etre configurue de sorte que tout ordinateur non specifie dans les parametres du filtre et qui tente d'acceder au reseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous devez enterl'adresse MAC de chaque client (ordinateur) de votre reseau, pour permettre a chacun d'acceder au reseau. La fonction « Block [Bloquer] » vous permit d'activer et de désactiver facilement l'acces au reseau pour tout ordinateur, sans devoir ajouter I'accesse MAC de I'ordinateur à la liste ni la supprimer.

Dresser une liste d'ordinateurs « autorisés »

1. Sélectionnez la case d'options « Allow [Autoriser ] » (1) pour commencer à dresser une liste d'ordinateurs pouvant se connecter à votre réseau sans fil.
2. Puis, dans le champ « Adresse MAC » vide (3), entrez l'adresse MAC de l'ordinateur à qui vous autorisez l'accès à votre réseau sans fil.
3. Recommencez pour chaque ordinateur.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » (4) pour terminer.

Dresser une liste d'ordinateurs « refusés »

La liste d'accès restreint vous permet de spécifique les ordinateurs qui se verront REFUSER l'accès au réseau. Tout ordinateur se trouvant dans la liste se verra refuser l'accès au réseau sans fil. Tous les autres pourron y acceder.

1. Sélectionnez la case d'options « Deny [Refuser] » (2) pour commencer à desser une liste d'ordinateurs qui se verront refuser l'accès à votre réseau sans fil.
2. Puis, dans le champ « Adresse MAC » vide (3), entrez l'adresse MAC de l'ordinateur à qui vous autorisez l'accès à votre réseau sans fil.
3. Recommencez pour chaque ordinateur.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » (4) pour terminer.

Configuration du pare-feu

Votre routeur est équipé d'un pare-feu qui sert à protégger le réseau d'une variété d'attaques de pirates informatiques, y compris :

Le pare-feu masque en outre les ports réseau qui font féquèment l'objet d'attaques. Ces ports sont « invisibles », ce qui peut dire qu'ils n'existant pas pour un pirate potentiel et ce en tout temps. Désactiver le pare-feu ne rendra pas votre réseau totalément vulnérable aux attaques provenant des pirates informatiques, mais il est recommandé d'activer le pare-feu en tout temps.

Configuration des paramètres de retransmission interne

La fonction de serveurs virtuels vous permet de diriger les appels de service externes (Internet) tels qu'un serveur Web (port 80), un serveur FTP (port 21) ou toute autre application via le routeur vers votre réseau interne. Étant donné que vos ordinateurs internes sont protégés par un pare-feu, les ordinateurs situés hors du réseau (sur Internet) ne peuvent pas y acceder puisqu'ils sont « invisibles ». La liste des applications gratuites a été fournie au cas où vous devriez configurer la fonction de serveur virtuel pour une application particulière. Si votre application ne se trouve pas dans la liste, vous doivent contacter le fabricant de votre application et déterminer quels paramètres de ports sont nécessaires.

Choix d'une application

Choisissez votre application à partir de la liste déroulante. Cliquez sur « Add [Ajouter] ». Les paramètres seront alors transférés vers la place suivante disponible à l'écran. Cliquez sur « Apply Changes [Enregistrer les Modifications] » pour sauegarder les paramètres de cette application. Pour supprimer l'application, Sélectionnez le nombre de la ligne à supprimer, puis cliquez sur « Clear [Effacer] ».

Saisie manuelle des paramètres du serveur virtuel

Pour entraître les paramètres manuellement, entrez l'adresse IP dans l'espace prévu pour la machine (serveur) interne, les ports requis pour la passerelle (utilissez une virgule comme séparation), Sélectionnéz le type de port (TCP ou UDP) et cliquez sur « Apply Changes [Enregistrrer les Modifications] ». Vous pouvez uniquement faire passer un seul port par adresse IP interne. L'ouverture des ports de votre pare-feu risque de compromètre la sécurité de votre réseau. Vous pouvez rapidement activer ou désactiver cette fonction. Il est recommendé de désactiver cette fonction lorsque vous n'utilise pas une application spécifique.

Définition de filtrés IP de clients

Le routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures données. La restriction peut s'appliquer à un seul ordinateur, à un groupe d'ordinateurs ou à plusieurs ordinateurs.

Pour limiter l'accès à Internet à un seul ordinateur, par exemple, entrez l'adresse IP de l'ordinateur auquel vous souhaitez limiter l'accès dans les champs IP (1). Ensuite, entrez « 80 » dans les deux champs de ports(2). Sélectionnez « Both [Les deux] » (3). Sélectionnez « Block [Bloquer] » (4). Vous pouvez également désirir « Always [Toujours] » pour bloquer l'accès en permanence. Sélectionné le jour du début en haut (5), l'heure du début en haut (6), le jour de fin en bas (7) et l'heure de fin (8) en bas. Sélectionné « Enable [Activer] » (9). Cliquez sur « Apply Changes [Enregister les Modifications] » . L'ordinateur à l'adresse IP que vous avez spécifique ne pourrait acceder à l'Internet aux dates et heures que vous avez entrées. Remarque : Assurez-vous d'avoir sélectionné le fuseau horsaire approprié dans « Utilitaires > Paramètres système > Fuseau horsaire »

Activer de la zone démilitarisée (DMZ)

La fonctionnalité DMZ vous permet d'indiquer un ordinateur du réseau qui sera placé hors du pare-feu. Ceci peut être nécessaire si le pare-feu cause des problèmes avec une application telle qu'un jeu ou une application de visioconférence. Servez-vous de cette fonction au besoin. L'ordinateur de la DMZ n'est PAS protégé contre les attaques des pirates.

Pour placer un ordinateur dans la DMZ, entrez les derniers chiffres de son adresse IP dans le champ « IP», puis-cliquez sur « Enable [Activer]». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que le changement soit pris en compte. Si vous utilisez plusieurs adresses IP WAN fixes, il est possible de sélectionner vers chaque adresse IP WAN l'hôte DMZ sera dirigé. Entrez l'adresse IP WAN vers laquelle doit se diriger l'hôte DMZ, entrez les deux derniers chiffres de l'adresse IP de l'ordinateur hôte DMZ, sélectionnéz « Enable [Activer]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

avancée basée sur le Web

Utilisation du serveur DNS dynamique - Le service DNS Dynamique vous permet d'attribuer une adresse IP dynamique à un nom d'hôte fixe parmi certains offerts par DynDNS.org, ce qui vous permet d'acceder à vos ordinateurs à partir de mains endroits sur Internet. DynDNS.org offre ce service à la communauté des Internautes, gratuitement, pour jusqu'à cinq nombres d'hote. Le service DNS DynamiqueSMest idéal pour les sites web maison, les serveurs de fichiers, ou pour vous faciliter l'accès à votre PC ou aux fichiers stockés sur votre PC lorsque vous est au boulot. Le service garantit que votre nom d'hôte pointe toujours vers votre adresse IP, peut importe si votre FAI modifie celle-ci. Lorsque votre adresse IP change, vos amis et associés peuvent toujours vous retrouver en visitant votrenom.dyndns.org!

Inscrivez-vous gratuitem et obtenez votre nom d'hote DNS Dynamique à http://www.dyndns.org.

Configuration du client DNS Dynamique du routeur - Vous doivent vous inscrire au service gratuite de mise à jour de DynDNS.org avant d'utiliser cette fonction. ÀpRES您はetre inscrit,veuillez suivre les étapes ci-dessous.

1. Entrez votre nom d'utilisateur DynDNS dans le champ « Account / E-mail » (1).
2. Entrez votre mot de passer DynDNS.org dans le champ « Password » (2).
3. Entrez votre nom de Domaine DynDNS.org dans le champ « Domain Name »(3).
4. Cliquez sur « Update DDNS/Apply [Mise à jour DDNS/Appliquer] » pourmettre à jour l'adresse IP.

Lorsque vous FAI modifier l'adresse IP qui vous est attribuée, le routeur s'occupé de la mise à jour des serveurs DynDNS.org, avec votre nouvelle adresse IP. Vous pouvez également le faire manuellement, enclinquant sur le bouton « Update Dynamic DNS [Mise à jour DNS Dynamique] » (4).

avancée base sur le Web

Blocage du ping ICMP - Les pirates informatiques utilisent une technique appelée Pinging pour dénicher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en receivevant une réponse de la part de celle-ci, un pirate informatique peut decide de s'intéresser à ce qui se trouve derrière cette adresse. Le routeur peut être définir de façon à ne pas répondre à un ping ICMP provenant de l'extérieur. Ceci rehausse le niveau de sécurité de votre routeur.

Pour désactiver la réponse au ping, Sélectionnez « Block ICMP Ping [Bloquer le ping ICMP] » (1), puis cliquez sur « Apply Changes [Enregistrrer les modifications] ». Le routeur ignorer a un ping ICMP.

Utilitaires - L'écran « Utilitaires » vous permet de:gérer plusieurs paramètres du routeur et accomplir certaines tâches administratives.

Redemarrage du routeur

Il peut parfois etre utile de redemarrer le routeur lorsque celui-ci fonctionne de façon incongrue. Le redemarrage ou le réamorçage du routeur ne supprimera AUCUN de vos paramètres de configuration.

Redémarrer le routeur pour rétabrir le fonctionnement normal

1. Cliquez sur le bouton « Restart Router [Redémarrer le routeur] »

1. Le message suivant apparait. Cliquez sur OK

1. Le message suivant apparait. Le redémarrage du routeur peut prendre jusqu'à 60 secondes. Il est important de ne pasmettre le routeur hors tension pendant le redémarrage.

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, le routeur est redémarré. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Rétablissement des paramètres par défaut du constructeur

Cette option rétablira les paramètres du routeur vers les paramètres par défaut du fabricant. Nous vous recommendons de faire une copie de sauvégarde de vos paramètres avant de rétablit la configuration par défaut.

1. Cliquez sur le bouton « Restore Defaults [Rétablier les Paramètres] »

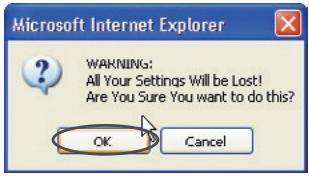

1. Le message suivant apparait. Clique sur OK

1. Le message suivant apparait. Rétablir les paramètres par défaut comprend le redémarrage du routeur. Ceci peut prendre jusqu'à 60 secondes. Il est important de ne pasmettre le routeur hors tension pendant le redémarrage.

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, les paramètres par défaut du routeur sont rétablis. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Enregistrement de la configuration actuelle

Voussauvezauvegardenvotrecfgurationactuellegracéa cettefonction. Cela youspermettra de la rétablir plus tard siyouperdezles paramètres ou s'ils sont modifiés.Nousyou'recommendonsdefaireunecopiedes vos paramètresavantdemettreà jourlemicrologiciel.

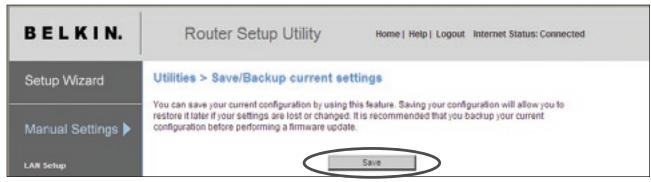

1. Cliquez « Save [Enregister] ». La fenêtre « File Download [Téléchargement de fichier] » apparait. Cliquez sur « Save [Enregister] »

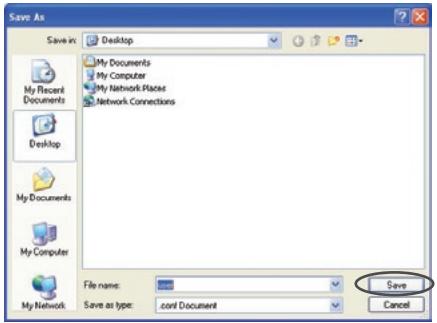

2. Une fenêtre apparait. Elle vous permet de sélectionner l'emplacement où vous souhaitez enregistrer le fichier de configuration. Sélectionné un emplacement. Vous pouvez donner à votre fichier le nom que vous voulez. Vous pouvez également utiliser le nom par défaut « Config ». Assurez-vous de donner un nom au fichier de façon à pouvoir le retrouver ultérieurement. Lorsque vous avez besoin l'emplacement et le nom du fichier, cliquez sur « Save [Enregistrer] »

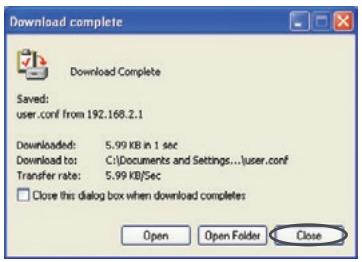

1. Lorsque la sauvegarde est terminée, vous verrez la fenetre cidesous. Cliquez sur « Close [Fermer]». Voitre configuration est maintainant sauvegardée.

Rétabillisement d'une configuration précédente

Cette option vous permet de rétablier une configuration sauvégardée préalablement.

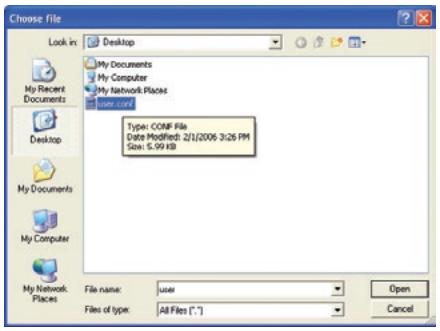

1. Cliquez « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrira pour vous permettre de désirir l'endetroit où se trouve le fichier de configuration. Tous les fichiers de configuration se terminent par l'extension «.cfg». Localisez le fichier de configuration désiré et double-cliquez sur celui-ci.

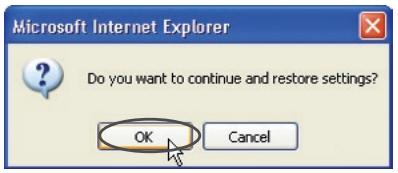

1. Un message vous donne si vous souhaitez continuer. Cliquez sur OK.

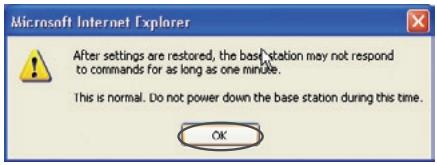

1. Une fenêtre de rappel apparait. Le rétablissement de la configuration peut prendre jusqu'à 60 secondes. Cliquez sur « OK »

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la configuration du routeur est restaurée. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Mise à jour du micrologiciel

De temps à autre, Belkin peut lancer une nouvelle version du micrologiciel du routeur. Ces mises à jour peuvent containir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, etmettre à jour votre micrologiciel avec la toute dernière version.

Recherche d'une nouvelle version du micrologiciel

Le bouton « Check Firmware [Vérifier le micrologiciel] » (1) vous permet de vérifier instantanément s'il existe une nouvelle version du micrologiciel. Lorsque vous cliquez sur le bouton, une fenêtre de navigateur apparait. Elle vous informe qu'aucune nouvelle version n'est disponible ou, au contraire, qu'il existe une nouvelle version. Vous aurez alors la possibilité de la télécharger.

Téléchargement de la nouvelle version du micrologiciel

Si vous cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu'une nouvelle version est disponible, un écran similaire à celui-ci apparait.

1. Pour télécharger la nouvelle version du micrologiciel, cliquez sur « Download [Télécharger] »
2. Une fenêtre apparait. Elle vous permet de selectionner l'emplacement où vous souhaitez enregistrer le micrologiciel. Sélectionnez un emplacement. Vous pouvez donner à votre fichier le nom que vous voulez. Vous pouvez également utiliser le nom par défaut. Veillez à placer le fichier à un endroit où vous pourrez le retrouver ultérieurement. Une fois l'emplacementChoisi, cliquez sur « Save [Enregistrer] »

1. Lorsque la sauvegarde est terminée, vous verrez la fenetre ci-dessous. Cliquez sur « Close [Fermer] »

Le téléchargement du micrologiciel est terminé. Pourmettrelelogicielà jour, procédez comme indiquedans la section «Mise à jourdu micrologiciel du routeur »

Mise à jour du micrologiciel du routeur

1. À la page de mise à jour du micrologiciel, cliquez sur « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrira pour vous permettre de désirir l'endetroit où se trouve le fichier de mise à jour du micrologiciel.

2. Parcourez afin de localiser le fichier que vous venez de télécharger. Sélectionnez le fichier en double-cliquant sur le nom du fichier.

1. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintainant l'emplacement et le nom du fichier que vous venez de sélectionner. Cliquez sur « Update [Mettre à jour] »
2. Un message vous demande si vous estes certain de fouvoir continuer.Cliquez sur OK

1. Un autre message apparait. Il vous informe que le routeur N1 Vision peut ne pas répondre pendant une minute, car le micrologiciel est en cours de chargement et que le routeur N1 Vision est en cours de redémarrage. Cliquez sur « OK »

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la mise à jour du micrologiciel du routeur N1 Vision est terminée. La page d'accueil du routeur N1 Vision doit apparaitre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur N1 Vision (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Modification des paramètres système

À la page des Paramètres du système, vous pouvez entraïr un nouveau mot de passer administrateur, régler le fuseau horsaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du routeur N1 Vision.

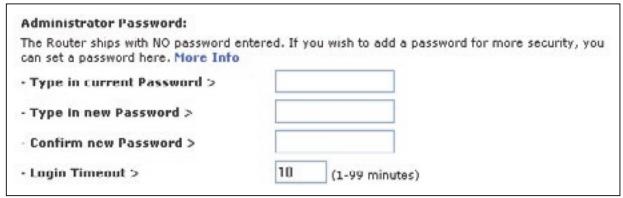

Entrer ou modifier le mot de salle administrateur

Le N1 Vision est livré sans mot de passer. Si par souci de sécurité vous désirer ajouter un mot de passer, vous pouvez le configurer ici. Écrire chez votre mot de passer et conservez-le dans un endroit sur, puisque vous en aurez besoin plus tard pour vous connecter au routeur N1 Vision. Nous recommendons aussi l'ajout d'un mot de passer si vous prévoyez utiliser la fonction de gestion à distance du routeur N1 Vision.

Modification du délambda de temporisation de la connexion

L'option de temporisation de la connexion vous permet de déterminer une plage horapendant laquelle vous pouze être connecté à l'interface de configuration avancée du routeur N1 Vision. La temporisation début lorsqu'il n'y a plus d'activité. Par exemple, vous avez apporté des modifications dans l'interface de configuration avancée, et ensuite laissé votre ordinateur derrière sans avoir cliqué « Déconnexion ». EnPNANT pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au routeur N1 Vision pour apporter d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes.

Remarque: Un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du routeur N1 Vision.

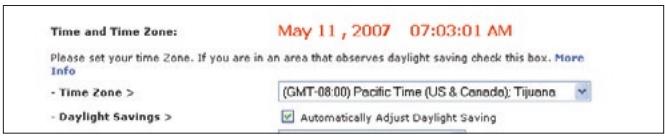

Définition d'un fuseau hora

Le routeur N1 Vision harmonise l'heure en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisé par le routeur N1 Vision pour garder un journal de connexions et pour contrôle le filtrage des clients. Sélectionné le fuseau horsaire du pays dans lequel vous résiduez. Vous aveant maintainant l'option de Sélectionné un serveur NTP principal et secondaire afin que l'horloge de votre routeur N1 Vision soit synchronisée. Sélectionné le serveur NPT à partir du menu déroulant ou conservez le serveur par défaut.

Si vous demeurez dans une région ayant recours à l'heure d'été, cochez la boîte située à côté de « Enable Daylight Saving [Activer l'heure d'été] ». L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au routeur N1 Vision pour contacter les serveurs horaires sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l'horloge vous-même.

Activer de la gestion à distance

Avant d'activer cette fonctionnalité évoluée de votre routeur N1 Vision Belkin, ASSUREZ-VOUS D'AVOIR DÉFINI VOTRE MOT DE PASSE ADMINISTRATEUR.

La gestion à distance vous permet d'apporter des changements aux paramétres de votre routeur N1 Vision, où que vous soyez grâce à l'Internet. Il existe deux méthodes de gestion à distance du routeur N1 Vision. La première consiste à acceder au routeur N1 Vision depuis un endroit quelconque d'Internet en sélectionnant « Any IP address can remotely manage the Router [Toute adresse IP peut:gérer le routeur N1 Vision à distance]’. Lorsque vous aurez entree votre adresse IP WAN depuis un ordinateur sur Internet, un écran de connexion apparaitra. Vous devrez y enter le mot de passer du routeur N1 Vision. La seconde méthode consiste à autoriser une seule adresse IP spécifique a gerer le routeur N1 Vision à distance. Cette méthode est la plus sécuritétaire, mais la moins pratique. Pour y avoir recours, entrez l'adresse IP autorisee a acceder au routeur N1 Vision dans le champ fourni a cet effet, puis selectionnee « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisee a gerer le routeur N1 Vision à distance]’. Avant d'activer cette fonction, il est FORTEMENT RECOMMANDÉ d'entrer un mot de passer administrateur. Si vous laissez le mot de passer vide, vous autorisez potentiellement des intrusions sur le routeur N1 Vision.

Sécurité évoluable : L'option « Port d'accès distant » vous permet de configurer la fonction de gestion à distance. Le port d'accès par défaut est 80.

Remote Management:

Remarque :Cette fonction avancée ne devrait etre utiliser que par les utilisateurs avancés.

Avant d'activer cette fonction, ASSUREZ-VOUS D'AVOIR D'DEFINED LE MOT DE PASSE DE L'ADMINISTRATEUR. La traduction d'adresses réseau (Network Address Translation, NAT) est la méthode qui permet au routeur N1 Vision de partirager une seule adresse IP attribuée par le FAI avec les autres ordinateurs du réseau. Cette fonction ne devrait être utilisée que si vous FAI vous attribué de multiples adresses IP, ou vous devrez désactiver la NAT pour acceder aux configurations avancées du système. Si vous ne possédez qu'une adresse IP et désactivez la NAT, les ordinateurs de votre réseau ne pourrait acceder à l'Internet. D'autres problèmes peuvent aussi survenir. Déactiver la NAT n'affectora aucunement les fonctions du pare-feu.

NAT Enabling:

L'UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre routeur N1 Vision Belkin. C'est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP. Certaines applications nécessitent que le pare-feu du routeur N1 Vision soit configuré selon certains paramétres pour fonctionner adéquatement. Pour ce faire, vous doivent habituellesment ouvrir des ports TCP et UDP, et parfois même configurer des ports de déclenchement. Une application qui est compatible avec l'UPnP possède la capacité de communiquer avec le routeur N1 Vision, lui indiquant la façon dont le pare-feu doit être configuré. Le routeur N1 Vision est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désirez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilitaires] ». Cliquez sur « Apply Changes [Enregister les modifications] » pour enregistrer les modifications.

UPNP Enabling:

Activation/Désactivation de la mise à jour automatique du micrologiciel

Cette innovation permet au routeur N1 Vision, grâce à une fonction intégrée, de vérifier automatiquement l'existence d'une nouvelle version du micrologiciel et de vous averir lorsqu'elle est disponible. Lorsque vous vous connectez à l'interface évoluée du routeur N1 Vision, ce dernier effectue une vérification pour savoir s'il existe une nouvelle version du micrologiciel. Si tel est le cas, vous en étés informé. Vous pouvez désir de télécharger cette nouvelle version ou de l'ignoreer.

Procedez comme suit pour configurer D'ABORD l'ordinateur connecté au modem cable ou ADSL. Vous pouvez aussi suivre les étapes suivantes pour ajouter des ordinateurs à votre routeur N1 Vision après que celui-ci soit configuré pour acceder à l'Internet.

Configuration manuelle des paramètres réseau sous Mac OS jusqu'à 9.x

1. Déroulez le menu Pomme. Sélectionnez « Control Panels [Tableaux de

bord] ,puis TCP/IP

1. Vous verrez le tableau de bord TCP/IP. Sélectionnez « Ethernet Built-In [Ethernet intégré] » ou « Ethernet » dans le menu dérouulant « Connect via: [Connector via :] » (1).

1. À côté de « Configure [Configurer] » (2), si l'option « Manually [Manuellement] » est sélectionné, votre routeur N1 Vision devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur N1 Vision.

1. SiILA n'est pas déjà fait, au niveau de « Configure [Configurer]», besoinse « Using DHCP Server [Utiliser le serveur DHCP]». Ceci permet d'indiquer à l'ordinateur qu'il doit obtenir une adresse IP auprès du routeur N1 Vision.

1. Fermez la fenêtre. Si vous avez apporté des modifications, la fenêtre suivante apparait. Cliquez sur « Save [Enregistrer] »

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, vos paramètres réseau sont maintenant configurés de manière à fonctionner avec le routeur N1 Vision.

Configuration manuelle des paramètres réseau sous Mac OS X

1. Cliquez sur l'icone « System Preferences [Preférences système] »

1. Sélectionnez « Network [Réseau] »(1) à partir du menu « System Preferences [Préférences du système] »
2. Sélectionnez « Built-in Ethernet [Ethernet intégré] » (2) à côté de « Show [Montrer]», dans le menu « Network [Réseau]».

1. Sélectionnez l'onglet « TCP/IP » (3). À côté de « Configure [Configurer] » (4), vous devriez voir « Manually [Manuellement] » ou « Using DHCP [Utiliser DHCP] ». Si tel n'est pas le cas, vérifie dans l'onglet « PPPoE » (5) que l'option « Connect using PPPoE [Se connecter via PPPoE] » n'est PAS sélectionnée. Si c'est le cas, vous devrez configurer votre routeur N1 Vision pour une connexion de type PPPoE, utilisant votre nom d'utilisateur et mot de passer.

2. Si l'option « Manually [Manuellement] » est sélectionnée, votre routeur N1 Vision devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur N1 Vision.

3. Si cela n'est pas deja fait, Sélectionnez « Using DHCP [Via DHCP] » à côté de « Configure [Configurer] » (4), puis cliquez sur « Apply Now [Appliquer maintainant] »

Vos paramètres réseau sont maintainant configures de manière à fonctionner avec le routeur N1 Vision.

Configuration manuelle des paramètres réseau sous Windows 2000, NT® ou XP

1. Cliquez sur « Démarrer», « Paramètres » puis « Panneau de Configuration »
2. Cliquez deux fois sur l'icône « Network and dial-up connections [Connexions réseau et accès à distance] » (Windows 2000) ou sur l'icône « Network [Réseau] » (Windows XP).

1. Cliquez avec le bouton droit de la souris sur la connexion au réseau local associée à votre carte réseau, puis Sélectionnement « Properties [Propriétés] » dans le menu déroulant.

2. Dans la fenêtre « Local Area Connection Properties [Propriétés de la connexion au réseau local] », Sélectionnez « Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP]», puis cliquez sur le bouton « Properties [Propriétés] ». L'écran suivant apparait :

3. Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2) est sélectionnée, votre routeur N1 Vision devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau cédssous. Vous devrez entraçes ces informations dans le routeur N1 Vision.

4. Si elles ne sont pas déjà scélectionnées, désisissez les options « Obtain an IP address automatically [Obtenir automatiquement une adresse IP] » (1) et « Obtain DNS server address automatically [Obtenir les adresses des serveurs DNS automatiquement] » (3). Cliquez sur « OK »

Vos paramètres

réseau sont maintainant configures de manière à fonctionner avec le routeur N1 Vision.

Configuration manuelle des adaptateurs réseau sous Windows 98SE ou Me

1. Cliquez avec le bouton droit de la souris sur « Network Neighborhood
   [Voisinage réseau] » et Sélectionnez « Properties [Propriétés] » dans le menu déroulant.
2. Sélectionné « TCP/IP settings [paramètres TCP/IP] » pour la carte réseau installée. Vous verrez l'écran suivant.
3. Si l'option « Specify an IP address [Spectorier une adresse IP] » est sélectionnée, votre routeur N1 Vision devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau cédssous. Vous devrez entraçes ces informations dans le routeur N1 Vision.
4. Écrivez l'adresse IP et le masque de sous-réseau de l'onglet « IP Address [Adresse IP] »(3).
5. Cliquez sur l'onglet « Gateway [Passerelle] » (2). Notez l'adresse de la passerelle dans le tableau.
6. Cliquez sur l'onglet « DNS Configuration [Configuration DNS] » (1). Inscrivez les adresses DNS dans le tableau.
7. Si elle n'est pas déjà sélectionné, désisissez l'option « Obtain IP address automatically [Obtenir automatiquement une adresse IP] » sur l'onglet des addresses IP. Cliquez sur « OK »

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, votre(vos) adaptateur(s) réseau est(sont) maintainant configuré(s) de manière à fonctionner avec le routeur N1 Vision.

La plupart du temps, vous n'aurez pas besoin de modifier les paramêtres de votre navigateur Web. Si vous rencontres des problèmes pour acceder à Internet ou avec l'interface utilisateur évoluée basee sur le Web, modifiez les paramêtres de votre navigateur etCHOISSEZCeux conseillés dans cette section.

Microsoft® Internet Explorer 4.0 ou version ultérieure

1. Lancez votre navigateur Web. Dans le menu « Tools [Outils]», Sélectionnez la commande « Internet Options [Options Internet]».

1. À l'écran « Internet Options [Options Internet] », trois可以选择 sont possibles : « Never dial a connection [Ne jamais établit de connexion]», « Dial whenever a network connection is not present [Établit une connexion s'il n'existe pas de connexion réseau] » et « Always dial my default connection [Toujours établit la connexion par défaut]». Si vous le pouvez, Sélectionnez l'option « Never dial a connection [Ne jamais établit de connexion]». Si vous ne pouvez pas, passez à l'étape suivante.

1. À l'écran « Internet Options [Options Internet] », cliquez sur « Connections [Connexions] », puis sélectionnez « LAN Settings... [Paramètres du réseau local ] ».

2. Assurez-vous qu'aucune de ces options n'est cochée: « Automatically detect settings [Détector automatiquement les paramètres de connexion]», « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy]». Cliquez sur « OK ». Ensuite, cliquez de nouveau sur « OK » à la page « Internet Options [Options Internet]».

Netscape Navigator 4.0 ou version ultérieure

1. Lancez Netscape. Dans le menu « Edit [Edition]», cliquez sur « Preferences [Préférences] »
2. Dans la fenêtre « Preferences [Préférences] », cliquez sur « Advanced [Avancé]», puis Sélectionnéz « Proxies [Serveurs proxy]». Dans la fenêtre « Proxies [Serveurs proxy] », Sélectionnéz « Direct connection to the Internet [Connexion directe à Internet]».

Le CD avec l'assistant ne démarre pas automatiquement.

Si le CD-ROM ne lance pas l'assistant de façon automatique, il se peut qu'un autre programme utilisé par toute ordinateur interféré avec le lecteur de CD-ROM.

1. Si l'écran de l'Assistant n'apparait pas dans les -20 à 15-20 secondes, ouvrevez notre lecteur de CD-ROM en double-cliquant sur l'icone « My Computer [Poste de travail] » et insérez le CD-ROM.
2. Ensuite, cliquez deux fois sur le lecteur de CD-ROM dans lequel se trouve le CD d'installation afin de démarrer l'installation.
3. L'assistant doit demarrer dans les secondes qui suivent. Si ce n'est pas le cas et si une fenêtre affichant le contenu du CD apparait, double-cliquez sur l'icone appelée « setup.exe »
4. Si l'assistant ne démarre toujours pas, consultez la section « Configuration Manuelle de vos paramètres réseau » (en page 83 de ce manuel) pour une autre méthode.

L'assistant ne peut trouver mon routeur N1 Vision.

Si l'assistant est incapable de trouver le routeur N1 Vision pendant leprocessus d'installation, veuillez vérifier les points suivants :

1. Si l'assistant est incapable de trouver le routeur N1 Vision pendant le processus d'installation, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall. Si un logiciel pare-feu se trouve sur votre ordinateur, veuillez vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est désactivé, vous devrez alors modifier les paramètres du pare-feu lorsque vous l'activerez à nouveau. Veuillez prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

2. Mettez le routeur N1 Vision hors tension pendant 10 secondes, et mettez-le ensuite de nouveau sous tension. Assurez-vous que l'affichage du routeur N1 Vision soit actif. Si tel n'est pas le cas, assurez-vous que I'adaptateur secteur soit bien branché au routeur N1 Vision et branchez I'autre extrémité à une prise murale.

3. Assurez-vous du branchement d'un cable entre (1) le port réseau (Ethernet) à l'arrière de l'ordinateur et (2) l'un des ports pour ordinateurs filaires à l'arrière du routeur N1 Vision.

Remarque : L'ordinateur ne doit PAS être branché sur le port « Modem » à l'arrière du routeur N1 Vision.

1. Éteignez puis redémarrez votre ordinateur, et reliancez l'assistant d'installation.

Si l'assistant est toujours incapable de trouver le routeur N1 Vision, consultez la section « Configuration manuelle des paramètres réseau » pour la procédure d'installation.

L'assistant est incapable de connecter mon routeur N1 Vision à l'Internet

Si l'assistant est incapable de brancher le routeur N1 Vision à l'Internet, veillez vérifier les points suivants :

1. Utilisez les suggestions de dépannage de l'assistant d'installation.
2. Si vous FAI utilise un nom d'utilisateur et un mot de passer, assurez-vous qu'ils sont correctement saisis. Certains noms d'utilisateurs exigent que le domaine du FAI figure à la fin du nom. Par exemple : [e-mail]. La partie « @MonFAI.fr » du nom d'utilisateur est peut-être tout aussi nécessaire que votre nom d'utilisateur.

Si vous éprouvez des difficultés à acceder à l'Internet, passez à la page 75 du manuel, intitulée « Configuration manuelle des paramètres réseau »

• L'Assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.
• Je ne peux pas me connecter à l'Internet. Levoyant « Modem » du routeur N1 Vision clignote, et levoyant « Internet » clignote également.

Si vous ne pouvez vous connecter à l'Internet, si levoyant « Modem » clignote et si le voyant « Internet » clignote, il se peut que votre modem et le routeur N1 Vision ne soit pas connectés convenablement.

1. Assurez-vous que le cable réseau entre le modem et le routeur N1 Vision est bien branché. L'une des extrémités du cable doit être branchée au port « Modem » du routeur N1 Vision et l'autre extrémité au port réseau de votre modem.
2. Mettez le modem cable ou DSL hors tension pendant 3 minutes, en débranchant son bloc d'alimentation. Ensuite, mettez-le sous tension de nouveau. Cette mesure peut aider le modem à reconnaître le routeur N1 Vision.
3. Débranche l'alimentation du routeur N1 Vision pendant 10 secondes, puis rebranche-la. Cette mesure permettra au routeur N1 Vision de tenter de nouveau d'entrée en communication avec le modem. Si levoyant « Modem » sur le routeur N1 Vision ne s'allume pas après les étapes précédentes, veillez contacter l'assistance technique Belkin.

4. Éteignez puis redémarrez votre ordinateur.

5. L'Assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.

6. Je ne peux pas me connecter à l'Internet. Levoyant « Modem » du routeur N1 Vision est allumé en continu, et le voyant « Internet » clignote.

7. Si vous ne pouvez vous connecter à l'Internet, si l'icone « Modem » est allumée et si l'icone « Internet » clignote, il se peut que le type de connexion ne soit pas compatible avec le type de connexion offert par votre FAI.

8. Si vous utilisez une adresse IP fixe, votre FAI doit vous attribuer l'adresse IP, le masque de sous-réseau ainsi que l'adresse de la passerelle. Veuillez consulter la section intitulée « Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
9. Si votre connexion est de type PPPoE, votre FAI vous attribue un nom d'utilisateur ainsi qu'un mot de passer et, parfois, un nom de service. Assurez-vous que le type de connexion du routeur N1 Vision soit configuré à PPPoE et que les paramètres soient correctement entrés. Veuillez consulter la section intitulée «Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
10. Vous devrez notamment configurer votre routeur N1 Vision selon les paramétres spécifiques de votre FAI. Pour effectuer une recherche dans notre base de connaissances traitant de problèmes liés aux FAI, allez à : http://web.belkin.com/support et tapez « ISP [FAI] » dans le champ de recherche « Product Support Search »

Si vous ne pouvez toujours pas acceder à l'Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

• L'assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.

• Je ne peux pas me connecter à l'Internet. L'icone « Modem » du routeur N1 Vision clignote, et l'icone « Internet » est allumée en continu.

• Si l'icone « Modem » clignote, si l'icone « Internet » est allumée en continu et si vous ne pouvez acceder à l'Internet, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall.

• Si un logiciel pare-feu se trouve sur votre ordinateur, veuillez vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est désactivié, vous devrez alors modifier les paramètres du pare-feu lorsque vous l'activerez à nouveau.
• Veuillez prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

Si vous ne pouvez toujours pas acceder à l'Internet après avoir désactiver votre pare-feu, veuillez contacter l'assistance technique de Belkin.

Je n'arrive pas à me connecter sans fil à Internet.

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les voyants sur votre routeur N1 Vision. Ils devraient ressembler à ceci :

Levoyant « routeur » doit'êtreallumé.
Levoyant « ondes radio » au-dessus duvoyant « routeur » doitetreallumé.
Levoyant « Modem » doit être allumé et ne pas clignoter.
- Levoyant « Internet » doit être allumé et ne pas clignoter.
Levoyant « Sans fil » doit être allumé, et ne doit pas clignoter.

1. Lancez le logiciel de l'utilitaire sans fil en cliquant sur l'icone dans la barre de tâches, à l'angle inférieur droit de l'écran.
2. L'allure générale de la fenêtre qui s'ouvre dépend du modele de la carte réseau que vous possédez. Toutefois, n'importe quel utiliser doit posseder une liste de « Available Networks [Réseaux Disponibles]», soit les réseaux auxquels vous pouvez vous connecter.

Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?

Oui, le nom de mon réseau apparait - allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste »

Non, le nom de mon réseau n'apparait pas - allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste »

Je ne peux me connecter sans fil à l'Internet mais mon réseau apparaît dans la liste.

Si le nom de réseau apparait dans la liste des réseaux disponibles, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles.
2. Si le réseau est sécurisé (chiffrement), vous devrez entre la clé réseau. Pour plus d'informations sur la sécurité, rendez vous à la page intitulée « Configuration des paramètres de sécurité sans fil »
3. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur croit de l'écran, tournera au vert, indiquant une connexion au réseau.

Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste.

Si le nom de votre réseau n'apparait pas dans la liste des réseaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :

1. Déplacez l'ordinaireur, autant que possible, afin qu'il soit situé de 1,5 à 3 mètres du routeur N1 Vision. Fermez l'utilitaire de réseau sans fil, et rouvre- le. Si le nom de votre réseau sans fil apparait maintainant dans la liste des réseaux disponibles, il se peut que votre problème soit dû à la portée ou à une interférence. Reportez-vous à la section « Choix de l'emplacement de votre dispositif de réseau sans fil » de ce manuel de l'utilisateur.
2. À l'aide d'un ordinateur connecté au routeur N1 Vision ou au point d'accès via un cable réseau (et non pas sans fil), assurez-vous que la « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve dans l'onglet de configuration du Canal et du SSID du routeur N1 Vision sans fil.

Si vous ne pouvez toujours pas acceder à Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

• Mon réseau sans fil ne fonctionne pas toujours.
  Le transfert de données est parfois très lent.
  La force du signal est faible.
• J'éprouve des difficultés à étabir/maintenir une connexion de type VPN (Virtual Private Network).

La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les appareils diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Notez également que la vitesse de connexion diminue si vous vous éloignez du routeur N1 Vision sans fil.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur N1 Vision.

Modification du canal sans fil -Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre routeur N1 Vision est 11. Vous pouvez désirir à partir de plusieurs autres canaux, dépendamment de votre région. Consultez la section « Modification du canal sans fil » à la page 43 de ce manuel pour de plus amples informations concernant le choix du canal.

Limiter le débit de données sans fil -Limiter le débit de données sans fil peut améliorer la portée sans fil maximale et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvre les Connexions Réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, Sélectionnez le bouton « Configure [Configurer] » à partir de l'onglet « Général », (Les utilisateurs de Windows 98SE devront sélectionner la carte sans fil à partir de la liste, et cliquer ensuite sur Propriétés.) Choisissez ensuite l'onglet « Advanced [Avancé] » et sélectionnéz la propriété « Rate [Débit]».

Les cartes clients sans fil sont habituellément configurées de façon à ajuster automatiquement le débit de transmission. Toutefois, cei peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillez notes que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilisateur de votre carte sans fil.

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur N1 Vision Belkin.

1. Connectez-vous au routeur N1 Vision.

Ouvrez votre navigateur Web et entrez l'adresse IP du routeur N1

Vision. (L'adresse par défaut est 192.168.2.1.) Appuyez sur le bouton « Login [Connexion] », situé au coin supérieur droit du clavier, pour vous connecter au routeur N1 Vision. Un message vous demande d'entre� votre mot de passer. Si vous n'avez pas encore créé un mot de passer personnelisé, laissez ce champ vide et cliquez sur « Submit [Envoyer] »

Cliquez sur l'onglet « Wireless [Sans Fil] » à la gauche de votre écran. Cliquez sur l'onglet « Encryption [Chiffrement] » ou « Security [Sécurité] » pour acceder à la page des paramètres de sécurité.

1. Sélectionnez « WEP 128 bits » dans le menu déroulant.
2. Àpès avoir séLECTIONné le mode de chiffrement WEP, vous pouvez entraîr votre clé hexadécimale WEP manuellement ou vous pouvez entraîr une expression mot de passer dans le champ « Passphrase [Expression mot de passer] » et cliquer sur « Generate [Générer] » pour créé la clé WEP à partir de l'expression mot de passer. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 128 bits, vousdezceentre 26 clés hexadécimales.

Par example :

C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le chiffrement de votre routeur N1 Vision sans fil est maintainant configuré. Chaque ordinateur de votre réseau sans fil devramentant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT : Si vous configUREZ le routeur N1 Vision à partir d'un ordinateur doté d'un client sans fil, vous nevez vous assurer que la sécurité est ACTIVÉ pour ce client sans fil. Sinon, vous perdez votre connexion sans fil.

Remarque aux utilisateurs de Mac : Les produits AirPort d'Apple ne prennant en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennant en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit Apple Airport. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur ma carte réseau.

Votre carte client doit utiliser la meme clé que votre routeur N1 Vision. Par exemple, si votre routeur N1 Vision sans fil ou utilise la clé 00112233445566 778899AABBCC, votre carte réseau doit être paramétrée de façon à utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau Sans Fil ] »
2. Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.
3. Ensuite, l'utilitaire LAN Sans Fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
4. Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil] », Sélectionné un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] »
5. Sous « Data Encryption [Chiffrement de données]», Sélectionnez « WEP »
6. Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatiquement] » n'est pas cochée. Si vous utilisez cet ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de votre administrateur réseau afin de savoir si cette case doit être cochée.
7. Entrez vous clé WEP dans la boîte « Network Key [Clé Réseau] »

Important: Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous doivent enter 26 clés hexadécimales. Cette clé reseau doit être identique à la clé que vous avez attribuée à votre routeur N1 Vision.

Par exemple : C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits

1. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres.

Si vous n'utilise PAS une carte sans fil Belkin, consultez son manuel de l'utilisateur.

Est-ce que les produits Belkin prennett en charge le WPA ?

Remarque :Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prennet en charge. Au moment demettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuite, auprès de Microsoft. Cette rustine ne fonctionne qu'avac Windows XP.

You pouze telécharger la rustine ici :

Vous devrez en outre tlécharger le plus récent pilote pour votre carte réseau sans fil Belkin, que vous trouvrez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les/dispositifs avec pilotes compatibles WPA, tels que les produits N1 de Belkin.

Vou puez telecharger les tout derniers pilotes à l'adresse http://web.belkin.com/support, pour les produits suivants :

F5D8001, F5D8011, F5D5051, F5D8071

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon routeur N1 Vision sans fil Belkin, pour mon réseau domestique.

1. À partir du menu déroulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA-PSK (no server) [sans serveur] »
2. À « Encryption Technique [Technique de chiffrement]», désisissez « TKIP». Ce paramètre devra être identique à celui des clients que vous configurerez.
3. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, nombres, espaces ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres.

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil Belkin, pour mon réseau domestique.

Les clients doivent utiliser la même clé que le routeur N1 Vision. Par exemple, si le routeur N1 Vision est configuré avec la clé « Clé réseau de la famille Dupont », tous les clients doivent utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.
2. Ensuite, l'Utilitaire sans fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
3. Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil] », Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] »
4. Sous « Network Authentication [Authentication Réseau]», désisissez « WPA-PSK (No server) [WPA-PSK (Sans serveur)] »
5. Entrez vous clé WPA dans la boîte « Network Key [Clé Réseau] »

Important :Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous doivent acceder à la clé que vous avez attribuée à votre routeur N1 Vision.

1. Cliquez sur « OK » et sur « Apply [Appliquer] » pour enregistrer les paramètres.

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil (ce n'est PAS une carte Belkin), pour mon réseau domestique.

Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables autres que Belkin et qui ne prénant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuite. Téléchargez la rustine de Microsoft en cherchant la base de connaissances avec « Windows XP WPA »

Remarque: Cette rustine ne fonctionne qu'avac Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez télécharge et installé le pilote le plus recent, que vous trouverez sur leur site web.

Systèmes d'exploitation pris en charge :

• Windows XP Professionnel

• Windows XP Édition Familiale

• Sous Windows XP, cliquez Demarrer > Panneau de Configuration > Connexions Réseaux et Internet.

• Enclistuant avec le bouton croit de votre souris sur «Réseaux Sans Fil»,vousverrez une fenetre s'afficher comme suit : Assurez-vous que la boite « UseWindows to configure my wireless network settings [Utiliser Windows pourconfigurer mes paramétres réseau sans fil] » est cochée.

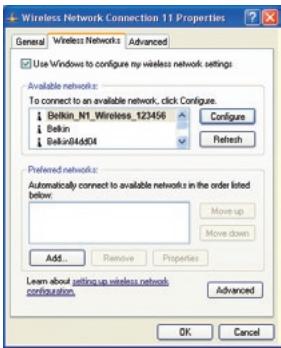

1. Sous l'onglet « Wireless Networks [Réseaux Sans Fil ]», cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s'afficher comme suit :

1. Pour l'utiliser de réseau domestique ou de petite entreprise, Sélectionnez « WPA-PSK » sous « Network Administration [Administration Réseau] »

Remarque : Sélectionnez le WPA si vous utilisez cet ordinateur pour vous brancher à un réseau d'entreprise, qui à son tour prend en charge un serveur d'authentication tel que le serveur RADIUS. Renseignez-vous auprès de l'administrateur de votre réseau pour de plus amples informations.

1. Sélectionnez « TKIP » ou « AES » sous « Data Encryption [Chiffrement de données ] ». Ce paramètre devra être identique à ce lui que vous configuruez sur le routeur N1 Vision.
2. Entrez votre clé de chiffrement dans la boîte « Network Key [Clé Réseau] »

Important: Entrez vous clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.

1. Cliquez « OK » pour enregistrer les paramétres.

Quelle est la différence entre 802.11b, 802.11g, 802.11a et 802.11n (projet)?

À l'heure actuelle, il existe quatre normes de réseaux sans fil qui transmettent des données à des débits maximaux différents. Chaque norme est basée sur la désignation pour证书er les normes réseau. La norme réseau la plus courante, le 802.11b, transmet les données à 11 Mbps. Les normes 802.11a et 802.11g transmettent à 54 Mbps. Le projet 802.11n, quant à lui, transmet à 108 Mbps. Consultez le tableau ci-dessous pour de plus amples informations.

Tableau comparatif des réseaux sans fil

Technologie sans fil	802.11b	G (802.11g)	G Plus (802.11g avec HSM)	G+MMO (802.11g avec MIMO MRC)	N1 MIMO (projet 802.11n avec MIMO)
Débit*	Débit de liaison 11 Mbps	5x plus rapide que le 802.11b*	10x plus rapide que le 802.11b*	10x plus rapide que le 802.11b*	Débit filaire via les airs*
Fréquence	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer with the bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz
Compatibility	Compatible avec le 802.11g	Compatible avec le 802.11b/g	Compatible avec le 802.11b/g	Compatible avec le 802.11b/g	Compatible avec le projet 802.11n** et 802.11b/g
Couverture*	Généralement 30 à 60 mètres à l'intérieur	Jusqu'à 120 mètres*	Jusqu'à 210 mètres*	Jusqu'à 305 mètres*	Jusqu'à 425 mètres*
Avantage	Ancien : technologie plus ancienne	Populaire : grande popularité pour le partage d'une connexion Internet	Meilleure couverture et débit plus rapide	Meilleure couverture avec débit plus stable	Technologie de pointe : le meilleur début et la meilleure couverture

La portée et le débit de la connexion dépendant de l'environnement de votre réseau.
*Cet adaptateur est compatible avec les produits basés sur la même version des specifications du projet 802.11n. Une mise à jour logicielle peut être nécessaire pour de更好地 résultats.

Free Tech Support*

www.belkin.com

*Hors coût de communication nationale

Vous trouvrez des informations techniques sur le site www.belkin.com dans la zone d'assistance technique. Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste cédssous*.

PAYS	NUMÉRO	ADRESSE INTERNET
AUTRICHE	0820 200766	www BELkin.com/uk/networking/
BELGIQUE	07 07 00 073	www.belkin.com/nl/networking/
République Tchéque	239 000 406	www.belkin.com/uk/networking/
DANEMARK	701 22 403	www.belkin.com/uk/networking/
FINLANDE	097 25 19 123	www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/networking/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDE	800 8534	www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/support/tech/issues_more.asp
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 90 0,10 € par minute	www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTUGAL	707 200 676	www.belkin.com/uk/networking/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/networking/
ESPAGNE	902 - 02 43 66	www.belkin.com/es/support/tech/networkingsupport.asp
SUÉDE	07 - 71 40 04 53	www.belkin.com/se/support/tech/networkingsupport.asp
SUISSE	08 - 48 00 02 19	www.belkin.com/uk/networking/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

Déclaration FCC

Déclaration de CONFORMITE à LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNETIQUE

Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que le produit :

F5D8232-4

auquel se refère la presente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Attention: Exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseillé d'utiliser l' apparéil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, la placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'exéder les limites d'exposition aux fréquences radio de la FCC, il est conseilé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission Fédérale des Communications (FCC)

Cet apparéil a été testé et satisfait aux limites établies pour les apparèils numériques de classe B, conformément à l'aléna 15 de la réglementation FCC. Ces limites ont été conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil générale, utilise et peut irradir une énergie radiofrequence. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utilisateur est invite à tester et à corriger l'interférence en prénant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technician en radio/TV pour obtenir de l'aide.

Modifications - La réglementation de la FCC souligne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin International, Inc., lui retire le droit d'utiliser l'appareil.

Canada-Industry Canada (IC) - La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union européen - Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté européen.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parenthèses).

• EN 60950 (IEC60950) - Sécurité des produits
• EN 300 328 - Conditions techniques exigées pour les apparciels radio
• ETS 300 826 - Conditions générales en matière de compatibilité electromagnétique pour les appareils radio.

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur les basses tensions (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

• EN 55022 (CISPR 22) - Interférences électromagnétiques
  EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Immunité electromagnetique
• EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques
  EN 61000-3-3 (IEC61000) - Fluctuations de tension et flicker
• EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.

Garantie à vie du produit limitée à vie de Belkin International, Inc.

Couverture offerte par la garantie. - Belkin International, Inc., (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie. - Belkin garantit le produit Belkin pour toute la durée de vie du produit.

En cas de problème - Garantie du produit. Belkin s'engage à réparer ou à remplacer notamment, à sa convenance, tout produit défectueux (sans intervention dans les frais d'expédition du produit)..

Limites de la couverture offerte par la garantie - Toutes les garanties précités sont nulles et non avenues si le produit Belkin n'est pas returné à Belkin, à la demande expresses de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin détermine que le produit Belkin a été installé de façon inappropriée ou modifiée d'une quelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations deasse tension (baisses ou affaisements de tension, par exemple), un programme non autorisé ou une modification de I'équipement du système.

Entretien et réparation. - Vous doivent prendre les mesures suivantes pour faire réparer ou entrenir votre produit Belkin :

1. Contactez Belkin International, Inc. au 501 W. Walnut St., Compton CA 90220, U.S.A. À l'attention de : Customer Service (service client) ouappelez le (800)-223-5546 15 jours maximum après l'évenement. Préparez-vous à fournir les informations suivantes : a. Le numéro de referencia du produit Belkin. b. Le lieu de l'achat du produit. c. La date de l'achat du produit. d. Une copie du reçu original.

2. Le représentant du service client Belkin vous donnera alors toutes les instructions sur la façon d'expédier votre facture et le produit Belkin et la façon deprésenter votre réclamation.

Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il serait impossible d'expédier l'équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son besoin pour l'inspection du produit et l'établissement d'un devis de réparation. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le retard, et pour l'estimation, seront entièrement assumés par l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'à ce que la demande de réclamation soit réglée. Lorsqu'un règlement intervient, Belkin se réserves le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

Relation entre le Droit national et la garantie - RELATION ENTRÉ LE DROIT NATIONAL ET LA GARANTIE. BELKIN REJETTE PAR LE PRÉSENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFÉRENTES À LA QUALITE LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNée. CES GARANTIES IMPLICITES, LE CAS ÉCHÉANT, SONT D'UNE DURée LIMITée AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certain pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE PEUT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE REVENUS OU D'AFFAIRES DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÉME LORSQU'IL A ETÉ AVISE DE LA PROBABILITÉ DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Some states do not allow limitations on how long an implied warranty lasts, so the above limitations may not apply to you.

BELKIN

: Pour utilisation dans les pays suivants

Declaration

Utilisation restreinte dans certains pays. Equipement de classe 2

Pour en savoir plus sur la récupération du produit, visitez http://environmental.belkin.com

F5D8232-4

BELKIN

www.belkin.com

© 2007 Belkin International, Inc. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Mac, Mac OS, Apple et AirPort sont des marques de commerce d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays. Microsoft, NT, Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Belkin Ltd.

Express Business Park
Shipton Way, Rushden
NN10 6GL, Royaume-Uni
[phone]
[phone] Fax

Belkin Iberia

C/ Anabel Segura, 10 planta baja, Of. 2
28108, Alcobendas, Madrid
Espagne
[phone]
[phone] fax

Belkin SAS

130 rue de Silly
92100 Boulogne-Billancourt,
France
[phone]
[phone] Fax

Belkin Italie & Gréce

Via Carducci, 7
Milan 20123
Italie
[phone]
[phone] Fax

Belkin GmbH
Hanebergstrasse 2
80637 Munich
Allemagne
[phone]
[phone] Fax
Belkin B.V.
Boeing Avenue 333
1119 PH Schiphol-Rijk, Pays-Bas
[phone]
[phone] Fax

Benutzerhandbuch

Cet apparéil numérique de la classe B conforme à la norme NMB-003 du Canada.

Cet apparéil numérique de la classe B conforme à la norme NMB-003 du Canada.

Cet apparéil numérique de la classe B conforme à la norme NMB-003 du Canada.
