MANUALE UTENTE F5D8232-4 BELKIN

1. Introduzione 1
   Ivantaggi di una rete wireless 1
   Collocazione del router N1 Vision 2
2. Descrizione generale del prodotto 6
   Caratteristica del prodotto 6
   Conoscere il router N1 Vision 9
   Contenuto della confezione 9
   Requisiti del systema 9
   Requisiti diistema per l'assistente del software. 9
   Installazione dell'hardware 10
3. Collegamento e configurazione del router N1 Vision 14
   Fase 1: Collegamento dell'hardware -
   Leggere la guida di installatione rapida 15
   Fase 2: Installare il router N1 Vision -
   Usare I'installazione Plug-and-Play del Router. 16
4. On-Screen Display IntelliView 18
   Schemate informative. 18
   Schermata del menu 22
5. Risoluzione delle anomalie 24
6. Metodo di configurazione alternatively 30

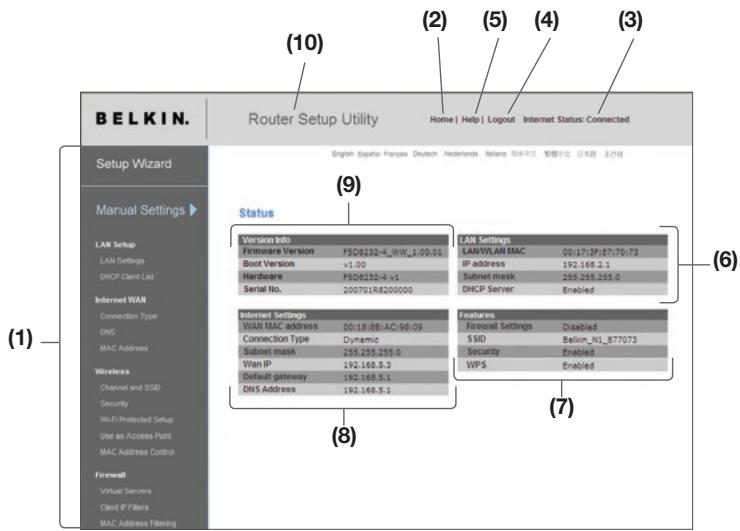

7. Utilizzo dell'interfaccia utente avanzata basata sul web.... 46

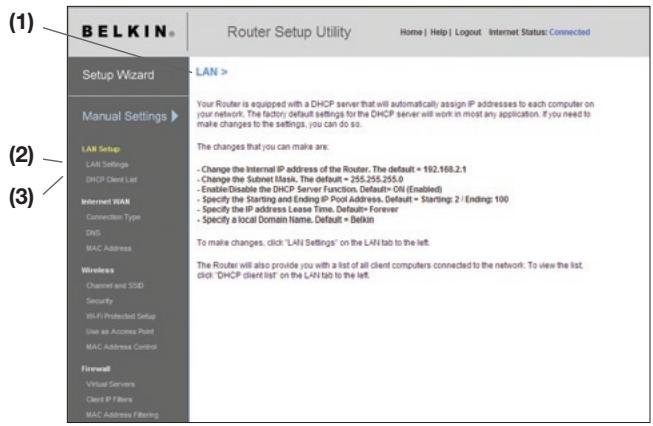

   Modifica delle impostazioni LAN 46
   Visualizzazione della pagina "DHCP Client List Page"
   (elenco dei client DHCP). 48

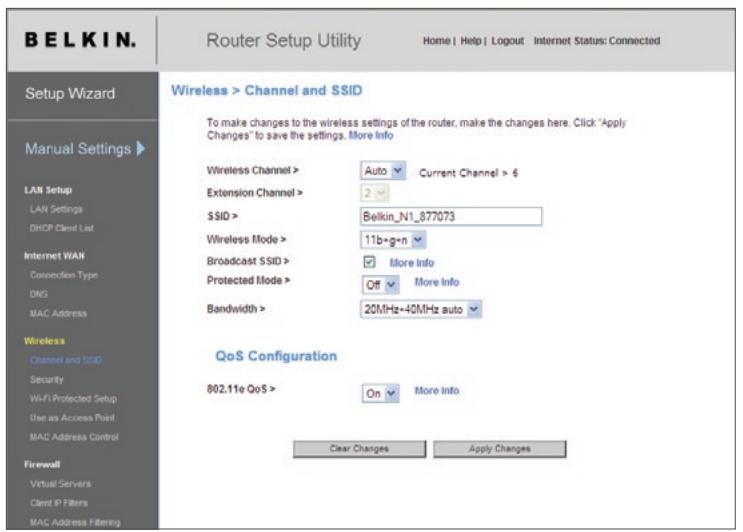

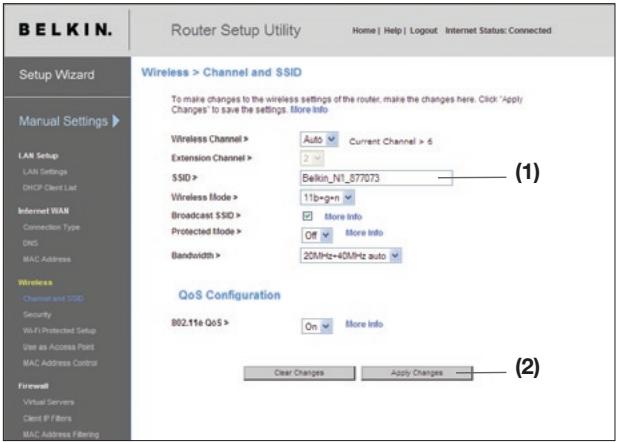

   Configurazione delle impostazioni della rete wireless 48

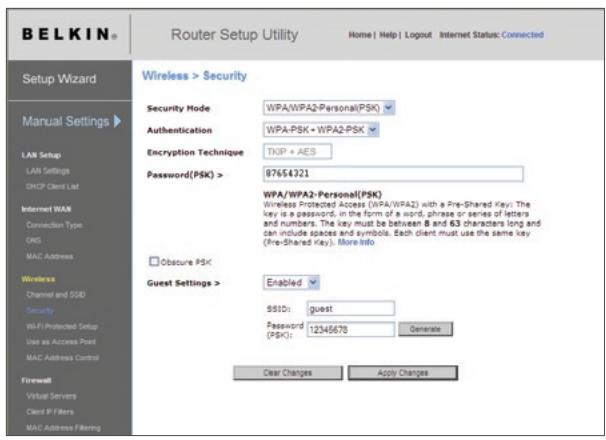

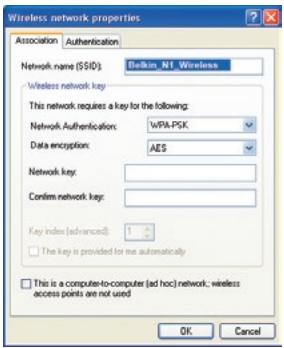

   Impostazione della protezione WPA 57

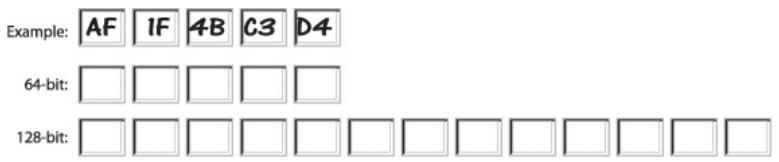

   Impostazione della critografia WEP. 59
   Utilizzo della modalità Access Point 61

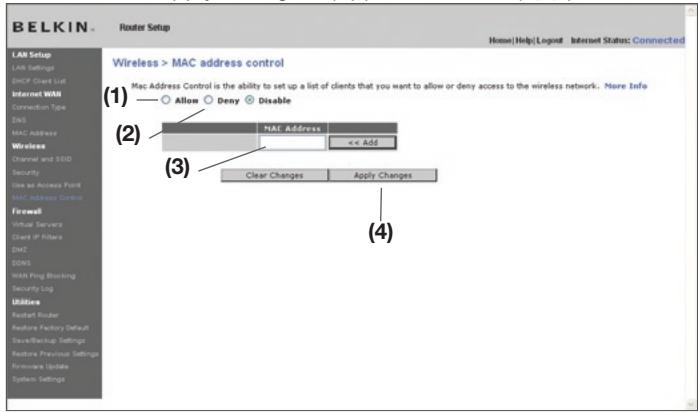

   Impostazione del controllo degli indirizzi MAC 62

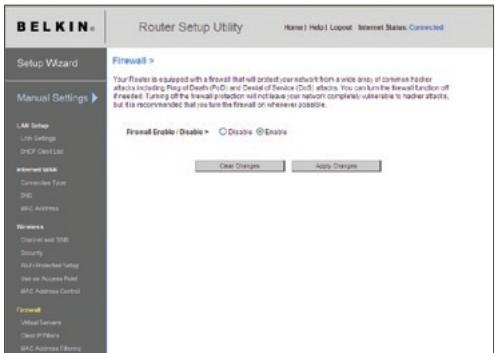

   Configurazione della protezione firewall 64

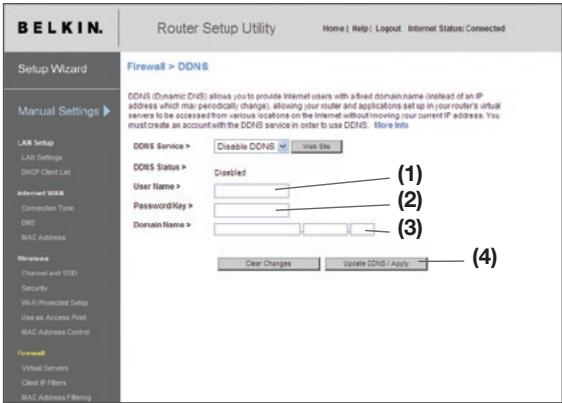

   Utilizzo del DNS dinamico 68
   Programmi di utilità 69
   Riavvio del router N1 Vision 70

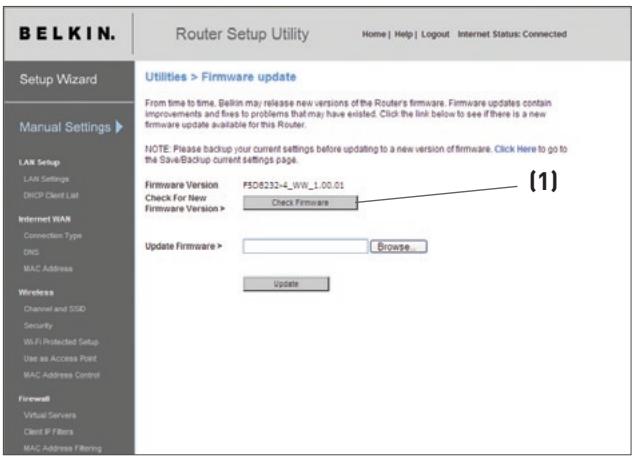

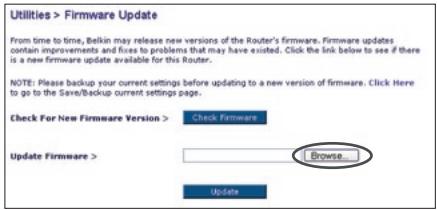

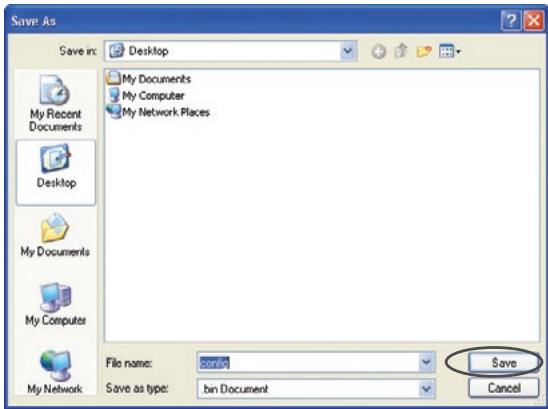

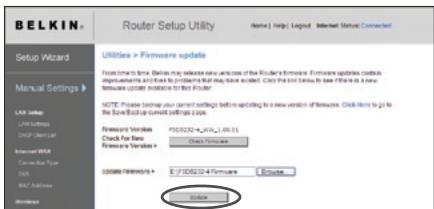

   Aggiornamento del firmware. 75

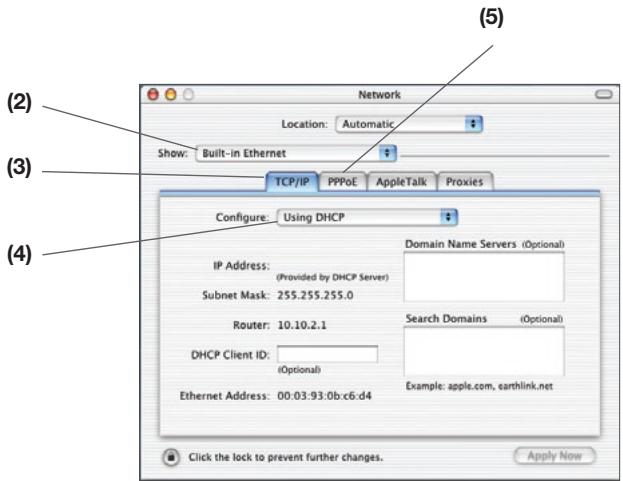

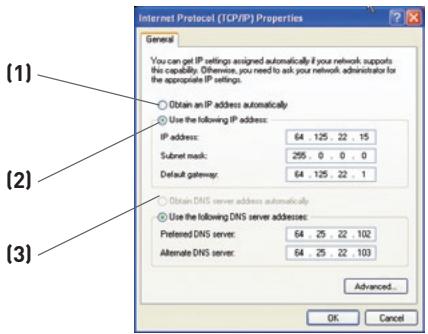

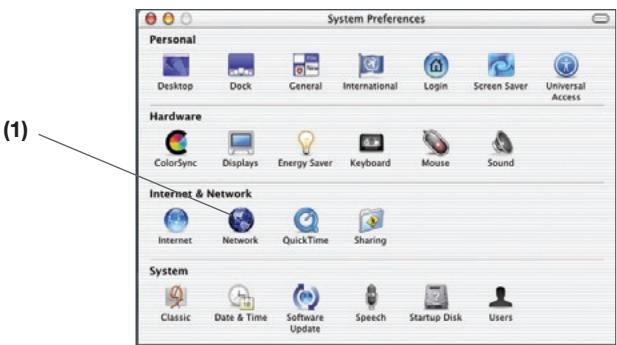

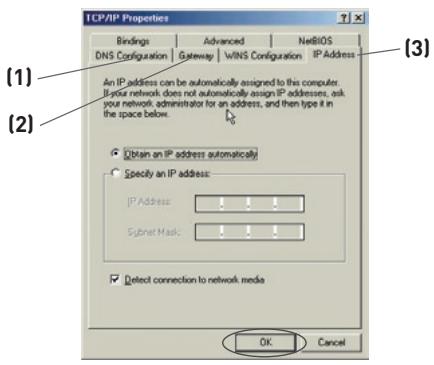

8. Configurazione manuale delle impostazioni di rete 83

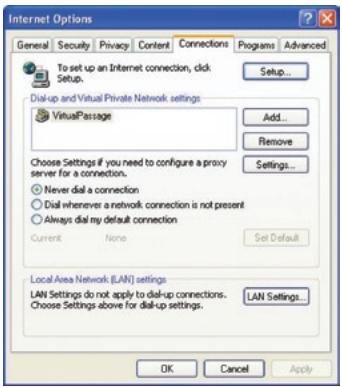

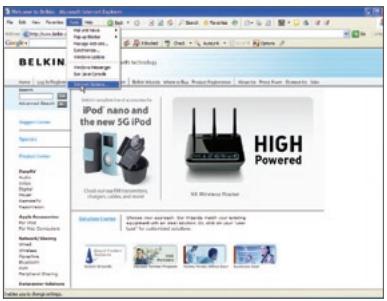

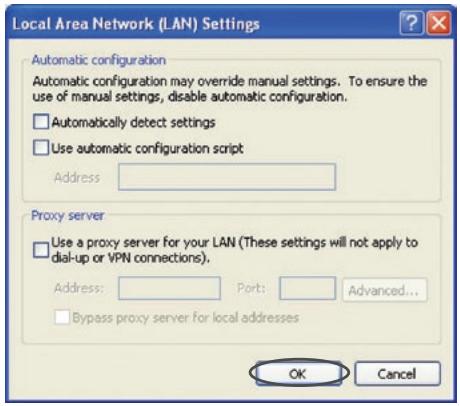

9. mpostazioni del browser web consigliate 88
10. Risuzione delle anomalie 90
11. Informazioni 106

Grazie per aver scelto il router wireless N1 Vision di Belkin (il router N1 Vision). Di seguito sono riportate duesezioni. Nella prima vengono analizzati ivantaggi di una rete domestica,mente nella seconda vengono detritle le migliorisolutuzioni per sfruttare al massimo la copertura e le prestazioni di una retewireless domestica.Accertarsi di aver letto attendamente quello manuale,in modo particolare la sezione "Collocazione del router N1 Vision wireless" nella).. pagina seguente.Dopo aver seguito le semplici istruzioni per l'installazione,la rete domestica Belkin vi permetterà di:

• Condividere un'unica connessione ad Internet ad alta velocità tra tutti i computeri casa
• Condividere risorse, quali file e dischi rigidi, tra tutti i computer collegati alla rete domestica;
• Condividere una sola stampante tra tutte la famiglia
• Condividere documenti, musica, video e fotografia digitali
• Memorizzare, recuperare e copiare i file da un computer all'altro
• giocare online, controllare la posta elettronica e chattare da diversi computer contemporaneamente

Ivantaggi di una rete wireless

Ecco alcuni deivantaggi di una rete wireless Belkin:

• Mobilità: – la “stanza per il computer” non è più nécessaria: da agli si può lavorare da un portatile o da un computer desktop collegato in rete da un qualsiasi punto all'interno della propria copertura wireless
• Facilità di installmente -il programma di impostazione guidata Belkin facilità la procedura di configurazione
• Flessibilità:—una volta eseguita la configurazione potrete accedere a stampanti, computer e altri dispositivi di rete dovunque vi troviate all'interno della casa
• Facile espansione-la vasta copertura dei prodotti di rete Belkin permette di espandere la rete, per comprendere dispositivi quali stampanti e console per videogame
• Niente cavi: non è più necessario spendere soldi e perdere tempo per cablare la propria abitazione o l'ufficio per create una connessione Ethernet
• Accettazione incondizionata di altre marche:–si ha la possibilità di scegliere tra una vasta gamma di prodotti di rete interoperabili

1

Rivoluzionaria technologia di rete wireless n1 con MIMO (N1 MIMO) -ll Router Wireless N1 utilizes una technologia ad antenna intelligente denominata MIMO (Multiple Input Multiple Output). N1 MIMO è conforme alle specifiche IEEE della bozza 802.11n. Aumenta la velocità, la copertura, l'affidabilità e l'efficienza specttrale delle reti wireless.

Cio che differenzia la Tecnologia N1 MIMO Belkin alla Tecnologia radio convenzionale è la presenza di diverse antenne e due flussi di dati contemporanei per trasferire i dati in modalità wireless a casa e in ufficio. Una radio convenzionale usa una sola antenna per il trasferimento di flussi di dati. La Tecnologia radio ad antenna intelligente (N1 MIMO),[inceve,ne sua tre. Cio aiuta ad eliminare i rumori e le interferenze. La Tecnologia N1 MIMO è multidimensionale. La Tecnologia ad antenna intelligente unidimensionale trasferisce contemporaneamente due flussi di dati sullo stesso canale, augmentandoosi la capacité wireless.

Un'albero elemento che potenzia la technologia N1 MIMO è l'aggregazione dei pacchetti definita nella bozza standard 802.11n. Diminuendo lo spazio tra i pacchetti e raggruppando tanti piccoli pacchetti in un sacchetto più grande, la Tecnologia N1 MIMO consente di trasmettere una quantità maggiore di dati sulla banda disponibile.

Immagine che i trasferimenti radio convenzionali siano un'autostrada a due corsie. Il limite di velocità regola il massimo flusso di traffico che può percorrereQLl. Paragonati alle radio tradizionali, i sistemi ad antenna intelligente unidimensionali aiutano a far scorrere il traffico nella corsia più velocamente ed in modo più fidabile, come in una strada a quattro corsie, nella quale il traffico si muove costamente a velocità vicine al limite. La Tecnologia N1 MIMO Belkin aiuta il traffico a spostarsi alla stessa velocità prevista dal limite e ad apriri più corsie, in modo da farla diventare come I'autostrada dell'esempio. La velocità dei trasferimenti dati è multiplicato per il numero di corsie aperte.

Collocazione del router N1 Vision

Considerazioni importanti per il posizionamento e l'installazione

Minore è la distanza tra il computer e il router N1 Vision e maggiore è l'intensità della connessione wireless. La copertura al coperto tipica per i dispositivi wireless è tra i 30 e i 60 metri.

Analogamente, la qualità della connessione e delle prestazioni wirelessara leggermente inferiore quando aumenta la distanza tra il router N1 Vision e i dispositivi collegati. Tuttavia, esta condizione potrebpepassare inosservata. All'augmente derella distanza dal router N1 Vision, la

velocità della connessione potrebbe diminuire. Apparecchiature in metallo, ostacoli e muri sono alcuni dei fattori che indeboliscono i segnali, invadendo il raggio d'azione delle onde radio della rete.

Per verificare se eventuali problemi di prestazione della rete siano dovuti alla presenza di ostacoli nell'area di copertura, provare a posizionare il computer ad una distanza compresa tra 1,5 m e 3 m dal router N1 Vision. Se i problemi persistonoanche a una distanza minore, contattare il servizio di assistenza tecnica Belkin.

Nota bene: alcuni dei fattori elencati di seguito sono pregiudicare le prestazioni della rete, tuttavia non ne impedisco il funzionamento. Se si dovessero averere dubbi circa l'efficienza della propria rete, il seguente elenco di controllo potrebbe rivelarsi utile.

1. N1 Vision

Posizione are il router N1 Vision, il punto centrale della rete, il più vicino possibile al centro del raggio di copertura dei dispositivi wireless della rete.

Per ottener la migliorione connessione per i "clienti wireless" (computer provvisti delle schede di rete wireless per notebook, schede di rete per computer desktop ed adattatori USB wireless Belkin):

• Assicurarsi che le antenne di rete del router N1 Vision wireless siano parallele e verticali (rivolte verso il soffitto). Se il router N1 Vision è in posizione verticale, muovere le antenne il più possibile verso l'alto.
• Negli edifici a più piani, posizionare il router wireless N1 Vision su un pavimento che sia il più vicino possibile al centro dell'edificio. Ad esempio sul pavimento di un piano superiore.
  Non mettere il router N1 Vision vicino a Telefoni cordless da 2,4 GHz.

2. Evitare ostacoli e interferenze

Evitare di posizionare il router N1 Vision wireless vicino a dispositivi che possono trasmettere "interferenze", come i fornì a microonde.

Tra gli oggetti che possono impedire la communicatesione wireless sono compresi:

Frigoriferi
Lavatricie e/o asciugabiancheria
- Armadietti in metallo
- Acquari grandi
- Finestre verniciate con vernice a base metallica di protezione dai raggi UV

Se il segnale wireless dovesseSEMbrare pi debole in alcuni punti, assicurarsi che oggetti di quello tipo non intralcino il segnale (tra i computer e il router N1 Vision).

1. Telefoni cordless - Se la prestazione della rete wireless dovesse essere ancorta scarsa, dopo aver verificato i punti sopra riportati, e si ha un Telefono cordless:

2. Allontanare il Telefono cordless dal router N1 Vision e dai computer provvisti di Tecnologia wireless.

3. Staccare la spina e rimuovere la batteria da eventuali Telefoni cordless che utilizzato la banda 2,4 GHz (consultare le informazioni del produttore). Se il problema si risolve, quello era的概率mente dovuto a un'interferenza del Telefono;
4. Se il Telefono supporta la selezione dei canali, e se possibile, cancellare il canale sul Telefono e scegliere il canale più lontano alla rete wireless. Per esempio, spostare il Telefono sul canale 1 e il router N1 Vision sull'11. Leggere il manuale d'uso per maggiori informazioni.

5. Se necessario, passare ad un Telefono cordless a 900 MHz o 5 GHz.

6. Choose the "Quietest" Channel for your Wireless Network -

In Scegliere il canale "più tranquillo" per la propria rete wireless. Nei luoghi dove case e uffici sono vicini, quali palazzi o edifici con uffici, potrebbe esservi una rete vicino che entra in conflitto con la vostra.

Usare le capacité Site Survey della utility wireless del proprio adattatore wireless per localizzare eventuali reti wireless disponibili (vedere il manuale d'uso dell'adattatore wireless) e spostare il router N1 Vision e i computer su un canale che sia il più lontano possibile da altre reti.

• Provare con più canali, in modo da individuire la connessione più chiara ed evitare in quello modo interferenze da autres telefoni cordless o da autres dispositivi di rete wireless.
• Per i prodotti di rete Belkin, consultare il "Site Survey" e le informazioni sui canali wireless in dotazione con la schedà di rete wireless. Per maggiori informazioni vedere il manuale d'uso della schedà di rete.

Queste linee guida dovrebbero permettervi di ottener la maggior copertura possibile con il router N1 Vision. Per coprire un'area più estesa, si consiglia di usare il Range Extender/Access Point Wireless Belkin.

1. Le connessioni sicure VPN e AOL - Sono connessioni che generalmente richiedono un nome utente ed una password e sono usate quando la protezione è importante. Le connessioni sicure comprehendo:

2. Le connessioni Virtual Private Network (VPN), spesso usate per il collegamento remoto ad una rete di un ufficio

3. Il programma di America Online (AOL) “Bring Your Own Access”, che permette di usare AOL mediante la banda larga fornita da un'alto servizio via cavo o DSL
4. La maggior parte dei servizi bancari online
5. Molti siti commerciali che richiedono un nome utente e una password per accedere all'account

Le connessioni protette si possono interrompere configurando la gestione dell'alimentazione del computer facendole entrare in modalità di sospensione. La soluzione più semplice per evitare che questo accada consiste nell'effettuare nuovamente il collegamento riavviando il software VPN o AOL o esuguendo di nuovo il login nel situ protetto.

Un'alternativa èambiare le configurazioni della gestione dell'alimentazione del computer, in modo da non rimandare alla modalità di sospensione; tuttavia,cisiono potrebber non essere raccomandabile per i portatili. Per modificare le configurazioni della gestione dell'alimentazione in Windows,vedere in "Power Options" (Opzioni risparmio energia) nel pannello di controllo.

Se si dovessero ancora ave很难ì con la connessione sicura, con VPN e AOL, rivedere i passi sopra riportati per assicurarsi di aver identificato il problema.

Per maggiori informazioni sui prodotti di rete Belkin, andare sul除去 www. belkin.com/networking.

Caratteristica del prodotto --. In pochi minuti potrete condidere una stessa connessione a Internet lavorando in rete da diversi computer. Il segunte è un elenco di caratteristica che rendono il router N1 Vision Belkin una soluzione ideale per le reti di casa o di un piccoloUFFicio.

Compatible con PCs e Mac® - Il router N1 Vision supporta diversi ambienti di rete, tra cui Mac OS® X v10.4; Windows® 2000, XP, VistaTM; e altri recente. Tutto quello che serve è un browser Internet e un adattatore di rete in grado di supportare la modalità TCP/IP (la lingua standardi Internet).

Display interattivo -. Il display interattivo anteriore del router N1 Vision segnala quali operazioni sono in corso. Con un semplice colpo d'occhio, sare è possibile conoscere lo stato di collegamento del router a Internet. Questa funzione elimina la necessità di eseguire altre procedure avanzate di monitoraggio di stato e del software.

Interfaccia utente basata sul web. -Tutte le funzioni avanzate del router N1 Vision possono essere impostate lavoramentetramite il browser web,enza dover installare altri software nel computer. Non ci sono dischetti da installare o da conservare e le funzioni di installatione possono essere modificate ed eseguite in modo rapido e espliche da qualsiasi computer collegato in rete.

Condivisione dell'indirizzo IP NAT — -Il router N1 Vision implementa il servizio Network Address Translation (NAT) per condividente l'unico indirizzo IP assegnato all'utente dal provider Internet (Internet Service Provider), consentendo di risparmiare sul costo di eventuali indirizzi IP supplementari per il proprio account al servizio Internet.

SPI Firewall- Il router N1 Vision è dotato di una protezione firewall per proteggere la rete da una vasta gamma di attacchi comuni degli hacker, tra cui IP Spoofing, Land Attack, Ping of Death (PoD), Denial of Service (DoS), IP with zero length, Smurf Attack, TCP Null Scan, SYN flood, UDP flooding, Tear Drop Attack, ICMP defect, RIP defect e fragment flooding.

Switch di rete 10/100/1000 integrato a 4 porte. - Il router N1 Vision dispone di uno switch di rete integrato a 4 porte, per consentire ai vostri computer in rete cablata di condidere stampanti, dati e file MP3, foto digitali e altri ancora. Lo switch preveDE una funzione di rilevamento automatico, che consente di regolare la velocità dei dispositivi collegati. Inoltre,trasferisce dati fra i computer ed Internet contemporaneamente, alla interruzioni e alla consumare risorse.

Universal Plug and Play (UPnP) –La Tecnologia UPnP (Universal Plug-and-Play) è in grado di offrirre un funzionamento continuo delle opzioni di trasmissione di messaggi vocali, video, giochi e altre applicazioni che supportano l'UPnP..

Supporto del servizio VPN Pass-Through. -Collegarsi alla propria rete in efficio da casa utilizzando una connessione VPN, è possible con il router N1 Vision, che consente al computer dotato del servizio VPN di passareattraverso il router e arrivare alla rete dell'ufficio.

Dynamic Host Configuration Protocol (DHCP) incorporato -II Dynamic Host Configuration Protocol (DHCP) integrato nella scheda amplifica al massimo la connessione alla rete. Il server DHCP assegna automaticamente gli indirizzi IP a ciascun computer, eliminando l'esigenza di qualsiasi complicata predispositione della rete.

CD con assistente di installatione Belkin - Il CD con assistente di installatione, vi consente di eseguire con sicurezza tutte le fasi di installatione del vostro router N1 Vision. Questo software automatico esegue autonomamente le impostazioni e prepara il router al collegamento con il provider di Internet (ISP). In pochi minuti, il router N1 Vision sare prento per navigare in Internet.

Nota bene: il software di installatione guidata èCompatible con Windows 2000, XP, Vista e Mac OS X v10.4. Nel caso si utilizzizi un sistema operativo diverso, il router N1 Vision può essere impostato mediante il metodo alternatively descritto in quello manuale (vedere a pagina 30)..

Access Point Wireless N1 integrato - N1 MIMO è una nuova ed entusiasmante technologia wireless che si basa sulle specifiche IEEE della bozza 802.11n. Utilizza la technologia ad antenna intelligente MIMO (Multiple Input Multiple Output) che raggiunge una velocità di trasmissione dati massima di 300 Mbps*. In generale, la velocità effettiva è inferiore alla velocità di connessione e variera in base all'ambiente di rete.

*NOTA BENE: la velocità di trasferimento indicata - 300 Mbps - si riferisce alla velocità massima di trasferimento dati che un segnale più raggiungere sul mezzo fisico. La velocità di trasferimento effettiva risulterà inferiore.

Filtraggio degli indirizzi MAC - Per una maggiore sicurezza, è possible create un elenco di indirizzi MAC (identificatori unici client) cui consentire l'accesso alla propria rete. Ad agli computer corrisponde un indirizzo MAC specifico, è sufficiente immettere questi indirizzi MAC in un elencotramite l'interfaccia utente avanzata basata sul web, per poter controllare l'accesso alla rete.

Contenuto della confezione

• Router N1 Vision Belkin
  Guida di installmente rapida
• CD con assistente di installatione Belkin e manuale d'uso
  Cavo di rete RJ45 Ethernet
• Alimentatore di corrente

Requisiti del sistema

• Connessione a Internet a banda larga, mediante modem via cavo o DSL provvisto di collegamento RJ45 (Ethernet)
  Almeno un computer con installato un adattatore di interfaccia di rete
• Protocollo di rete TCP/IP installato su agli computer
  Un navigatore Internet

Requisiti di sistema per il software di assistenza all'instrumentazione

• Un server dotato di Windows®XP, 2000, XP, o Vista
• Processore da 1 GHz e RAM da 128 MB
  Un navigatore Internet

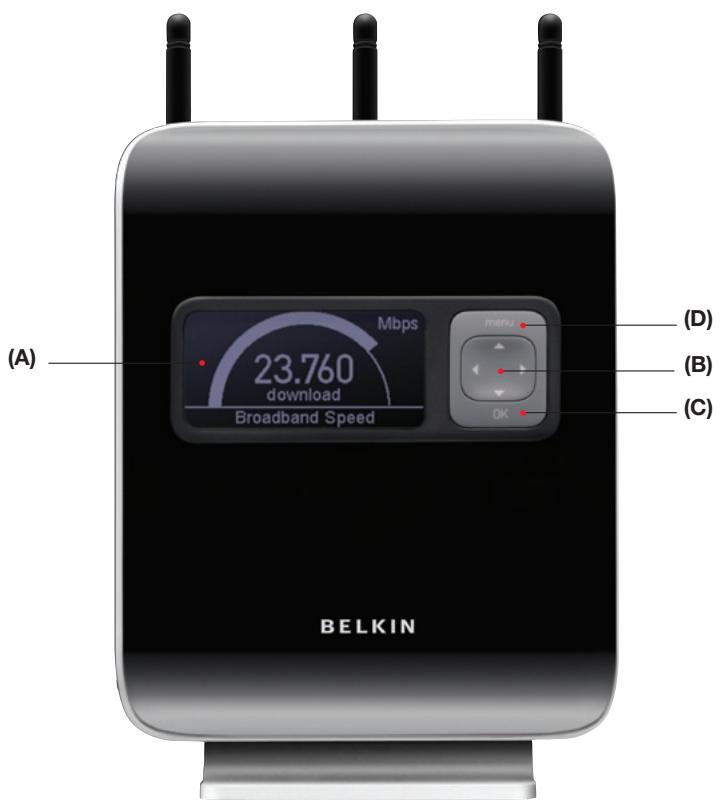

Caratteristica dell'hardware: Il router N1 Vision è stato progettato per essere posizionato sulla scrivania. Tutte le prese di collegamento sono situate sul retro del router, consentendo una migliorie gestione dei cavi e una maggiorefacilityà d'uso. Il display interattivo è disponibile visible sulla parte anteriore del router N1 Vision, fornendo costanti aggiornamenti sull'attività è sullo stato della rete.

A. Display interattivo — Il display interattivo anteriore del router segnala quali operazioni sono in corso.
B. Tastierino a quattro freccce direzionali - Il tastierino consente di utilizzare le funzioni presenti nel display interattivo tramite le quattro freccce direzionali per spostarsi in alto, in basso, a sinistra e a destra.
C. Pulsante OK — Il pulsante OK avvia le funzioni desiderate nella maggior parte dei display interattivi.
D. Menu — Il pulsante menu consente di tornare alla schermata di menu nel display interattivo.

(F)
(E)

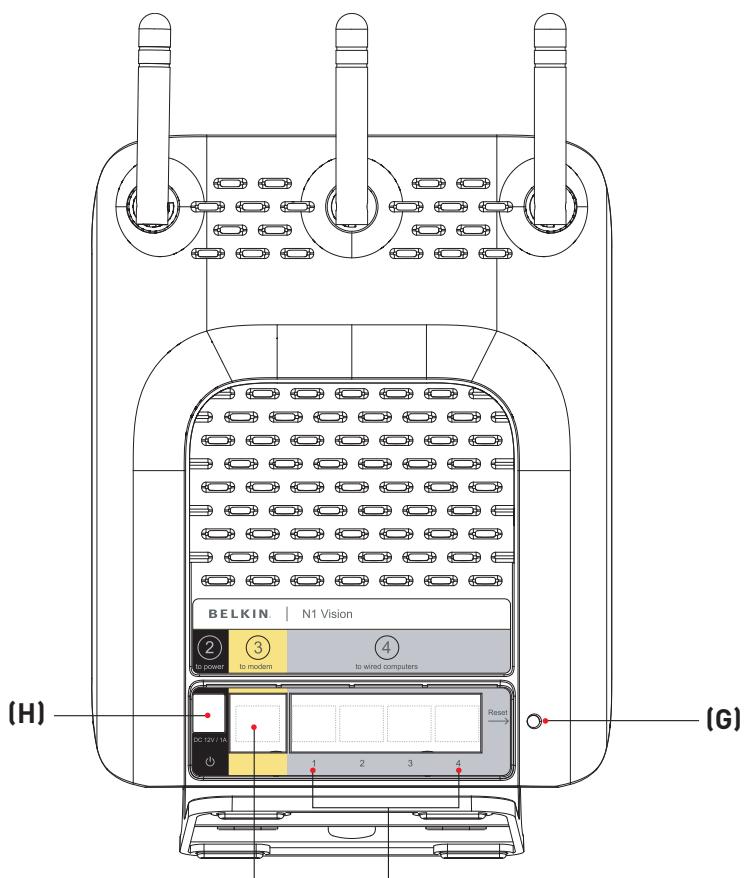

H. Collegamenti ai computer cabliati -Grigio - Collegare i computer cabliati a queste porte. Queste sono porte RJ45, 10/100/1000 con autonegoziatione, uplink automatico, adatte a cavi Ethernet standard UTP di categoria 5 o 6. Le porte sono marcate da 1 a 4. Usare i cavi grigi per collegare il computer a una di queste porte.
F. Connessione al modem - --Porte Giale -- Questa porta consente di collegare il proprio modem via cavo o ADSL. Per collegare il modem a但这a porta,utilizzare il cavo fornito con il modem. Se si dovesse utilizzato un cavo diverso da quello fornito con il modem via cavo,si potrebbe causare un'anomalia.
G. Pulsante Reset — -pulsante “Reset” viene utilizzato in alcuni casi rari, quando il router N1 Vision funziona in maniera inadeguata. Resettando il router N1 Vision, si ripristina la normale modalità di funzionamento del router pur mantenendo le impostazioni programmate. Il pulsante di reset consenteanche di ripristinare le impostazioni predefinite. L'opzione di ripristino si può nel caso sua stata dimenticata la password personalizzata.

i. Reset del router N1 Vision — –Premere e lasciare il pulsante “Reset”. Le spie sul router lampeggiano per un istante. La spia “Power/Ready” (alimentazione/pronto) inizia a lampeggiare. Quando la spia “Power/Ready” (alimentazione/pronto) è di nuovo fissa, significata che l'opération di reset è stata completeness.

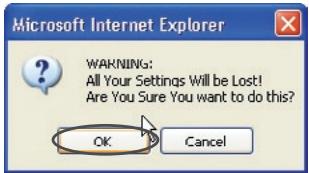

ii. Ripristino delle impostazioni predefinite -Premere e tenere premuto il pulsante "Reset" per almeno dieci secondi, quando lasciarlo. Le spie del router N1 Vision lampeggiano per un istante. La spia "Power/Ready" (alimentazione/pronto) inizia a lampeggiare. Quando la spia "Power/Ready" (alimentazione/pronto) è di nuovo fissa, significata che l'operazione di reset è stata completata.

H. Jack di alimentazione - —Nera - -L'alimentatore da 12V CC/1.25 A fornito shove essere collegato a quello jack.

Controllare il contento della confezione. Accertarsi che siano stati forniti:

• Router Wireless N1 Vision Belkin
  Guida di installmente rapida
• CD con assistente di installatione Belkin e manuale d'uso
  Cavo di rete RJ45 Ethernet
• Alimentatore di corrente

Requisiti del modem- Il modem per la connessione via cavo o ADSL deveseisserodato diuna porta Ethernet RJ45.In molittomodem è prevista siana porta Ethernet RJ45,siunaconnessioneUSB.Se sdisponedunmodemdotato diporta Ethernet e USB,e se a questo punto si stautilizzando laconnessione USB, durante ilprocesso di installatione vienere richiestodiutilizzare la porta Ethernet RJ45. Se il modem è dotato soltanto di una porta USB,si puo richiedere al proprio ISP un tipo diverso di modem;oppure, in alcuni casi,si puo acquistare un modem dotato di una porta RJ45.

Ethernet

USB

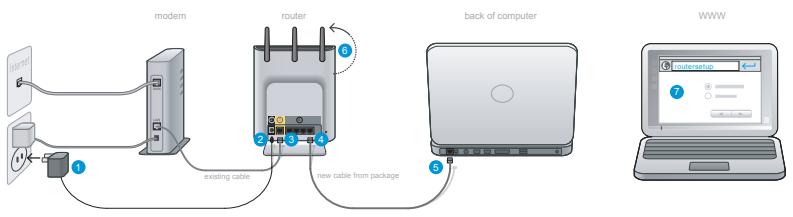

Punto 1 - Collegamento dell'hardware

Leggere la guida di installmente rapida

1. Inserire l'alimentatore nella presa a muro.
2. Inserire l'altra estremità del cavo nella porta nera del router N1 Vision.
3. Reperire il cavo collegato al modem e al computer ^** . Scollegare il cavo dal computer e collegarlo nella porta gialla del router N1 Vision..

** Qualora si stesse sostituendo il vecchio router, reperire il cavo che collega il modem al vecchio router. Scollegare il cavo dal computer e collegarlo nella porta gialla del router N1 Vision di Belkin.

1. Collegare il nuovo cavo (incluso nella confezione) a agli porta griglia del router N1 Vision.
2. Collegare l'altra estremità di quello cavo a una porta di rete (Ethernet) del computer.
3. Orientare le antennes verso l'alto.
4. Aprire una pagina internet. La schermata di installatione guidata del Router Belkin appeare automaticamente. Qualora ciò non avvenisse, insereire "routersetup" nel Campo dell'indirizzo del browser e premere Invio.

Fase 2 Installare il router N1 Vision - Usare l'installazione Plug-and-Play del Router

A.Apire una pagina internet. La schermata di installatione guidata del Router Belkin appeare automaticamente. Qualora ciò non avvenisse, digitare "routersetup" nel Campo dell'indirizzo del browser e premere Invio sulla tastiera.

B. Il programma di installatione guidata plug-and-play Belkin apparirà automaticamente. Verificare di aver eseguito tutte le operazioni indicate nella guida di installatione rapida facendo clic su "Begin" (Inizia) per continuare..

C. Selezionare il proprio paese using o il menu a discesa. Fare cli su "Next" (Avanti) per continuare.

D. Selezionare il proprio provider internet (ISP) using il menu a discesa. Fare cli c su "Next" (Avanti) per continuare.

E. Se il proprio account Internet richiede un nome utente e una password per il login, apparirà una schermata nella quale inserire queste informazioni. Fare cliq su "Next" (Avanti) per continuare.

F. Il router N1 Vision controllerà lo stato della connessione a Internet.

G. Quando il router N1 Vision potr a connettersi a Internet, apparirà la schermata "Congratulations". L'installazione del router N1 Vision Belkin è terminata, ora è possibile navigare in rete already the browser e visitando qualsiasi situ Internet. Questa schermata consente di键盘 are il nome della propria rete, impostare una chiave di protezione per la rete wireless oppure attivare la modalità guest.

Opzioni

1. Nome della rete - Si tratta del nome del router N1 Vision.
2. Chiave di rete — La chiave di sicurezza wireless WPA, cui contenerde da 8 a 63 caratteri alfanumerici. La chiave sare necessaria per collegare agli dispositivo wireless al router N1 Vision.

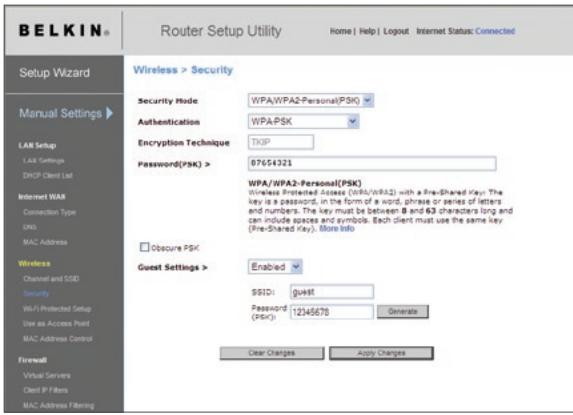

3. Modalità guest — – Una volta attivata, questa modalità creerà una nuova rete alla quale gli utenti guest potranno collegarsi per accedere sia alla vostra rete sia ai dispositivi adessa collegati.

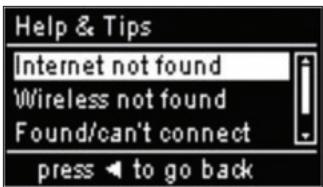

Display interattivo — - Il display interattivo del router N1 Vision rappresenta un potente strumento per visualizzare le informazioni di rete. Il display fornisce informazioni essentiali sullo status del router, quali lo stato della connessione Internet, dettagli sull'utilizzo dei dispositivi e la velocità della connessione Internet. Tra le numerous funzioni del display, vi sonoanchesile guide integrate e suggerimenti per la risoluzione delle anomalie.

Schermata di Avvio — – Una volta collegato il router N1 Vision, apparirà la schermata di avvio,indicante che il router è attualmente in fase di riavvio.

Schemate informative — -Dopo aver terminato l'avvio del router N1 Vision e il processo di installatione Plug-and-Play del router, apparirà la prima di una seriesc schemate informative. Questeschermate consentono di visualizzare lo stato della propria rete. Premere il pulsante destro (> ) o sinistro (<) per passare da un dato all'alto. La seguente schermata descrivre informazioni dettagliate di agli funzione.

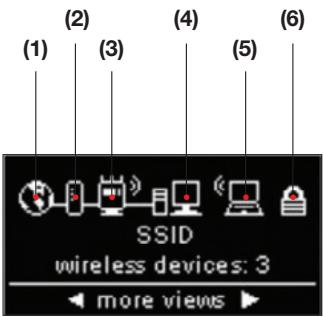

A. Stato della rete — – Una volta collegato il router N1 Vision, apparirà la schermata di avvio,indicante che il router è attualmente in fase di riavvio.

1. Connessione Internet - La spia在哪？ il router N1 Vision è connesso a Internet.

SPENTO	Non è stata rilevata nessuna connessione a Internet
Bianco fisso	Il router N1 Vision è connesso a Internet
Bianco lampeggiante	È stata rilevata una connessione a Internet,uttavia il router N1 Vision non riesceattualmente a collegarsi a Internet.

1. Connessione al modem - -La spia在哪？
   il router N1 Vision è connesso al modem.

SPENTO	Non connesso al modem
Bianco fisso	Il router N1 Vision è collegato al modem e funzione in modo corretto
Bianco lampeggiante	Problema riscontrato con il modem (ad esempio anomalia in fase di avvio, ecc).

1. Stato del router wireless N1 Vision – Questa spia indica se la rete wireless è attiva o meno. -

Il router N1 Vision在哪 connaissance wireless (grafico a linee curve)	Il router N1 Vision è Attivo con la rete wireless abilitata e pronto per essere collegato a dispositivi wireless o cablati
Il router N1 Vision在哪 connaissance wireless (con grafico a linee curve)	Il router N1 Vision è Attivo con la rete wireless disabilitata e pronto per essere collegato solo a dispositivi cablati

1. Computer cablati - -Questa spia indica se sono presenti connessioni cablate.

SPENTO	Dispositivi cablate non presenti
Bianco fisso	Dispositivo/i cablato/i non connesso/i al router N1 Vision

1. Computer wireless- -Questa spia indica se sono presenti connessioni wireless.

SPENTO	Il dispositivo wireless non è presente
Bianco fisso	Dispositivo/i wireless non connesso/i al router N1 Vision

1. Protezione - -Questa spia indica la protezione wireless.

SPENTO	La protezione wireless è disattivata
Bianco fisso	La protezione wireless è attivata

B. Contatore velocità per download su

banda larga - -Questa schermata indica l'attuale velocità del download effettuatotramite la connessione Internet. La velocità verrà misurata dal contatore, sulla base della velocità massima misurata dal router N1 Vision fin alla sua attivazione.

C. Contatore velocità per caricare/

scaricare su banda larga - Questa schermata indica l'attuale velocità dell'upload e del download effettuatotramite la connessione Internet. La velocità verrà misurata dal contatore, sulla base della velocità massima misurata dal router N1 Vision fin alla sua attivazione.

D. Connessioni/Velocità - -Questa schermata visualizza tutti i dispositivi attualmente collegati al router N1 Vision e la velocità del trasferimento dati per agli dispositivo.

E. Utilizzo nelle ultime 24 ore -- Questa schermata visualizza tutti i dispositivi attualmente connessi al router N1 Vision e il loro'utilizzo su banda larga su un periodo di 24 ore.

F. Stato di accesso guest

• -Questa schermata visualizzase lo stato dell'accesso Guest èattivato o disattivato. Per maggiori informazioni sulle funzioni diaccesso guest, si rimanda alla sezione "Uso dell'interfaccia utente avanzata basata sul web" contentua in quello manuale.

G. Data e ora - Questa schermata visualizza data e ora. Premere il pulsante di navigazione verso l'altro o il basso per passare dall'ora standard a quella militare.

Schermata di menu - Per aprire le opzioni relative al display del menu, premere il pulsante "Menu". Le opzioni del menu consentono di abilitare le funzioni del router N1 Vision. La segunte schermata riporta informazioni dettagliate su tutte le funzioni del Menu.

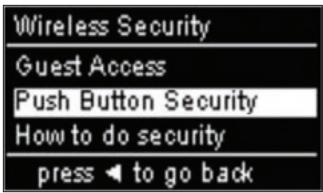

A. Protezione Wireless — -Per visualizzare queste opzioni, selezionare protezione wireless premendo su OK. Dalle opzioni della protezione wireless, le opzioni disponibili sono elencate di seguito.

Accesso guest - -Selectionare\ questa opzione per attivare una\ rete separata, casi da consentire ai\ guest di collegarsi a Internetenza\ permettere loro di accedere alla\ vostra rete, computer e file privati.

Per abilitare l'accesso guest, selezionare "Turn On" (accensione). É necessario abilitare il Wi-Fi Protected Access TM (WPATM) sulla propria rete prima di abilitare la modalità di accesso guest. Per effettuare esta operazione, leggere nel manuale d'uso la sezione "Impostazione della protezione WPA".

Selezionare l'opzione "Show login info" (mostra informazioni di login) per visualizzare il nome e la password di rete della modalità di accesso guest.

Push Button Security — -Questa opzione consente di installare lo standard Wi-Fi Protected SetupTM (WPS) nei propri pi computer o dispositivi. WPS non è un requisito per collegarsi al router N1 Vision.

Selezionare l'opzione "New Connection" per create una connessione WPS. Per effettuare esta operatione, è necessario abilitare WPS nel computer o nel dispositorio collegato al router N1 Vision. Premere il pulsante WPS dal computer o dal dispositorio tra due minuti.

B. Guida e consigli - - Selezionare esta opzione per ulteriori informazioni.

C. Risparmio energetico - Selezionare esta opzione se si desidera risparmiare energia del display o se si preferisce spegnere i grafici. Quando il risparmio energetico è posizionato su ON, il display si spegnerà in due minuti dopo agli interazione con l'utente.

CD con assistente all'installazione — – Belkin haMESSO a disposizione degli utenti un programma di installazione guidata, con lo scopo di facilitare l'installazione del router N1 Vision. Questo programma consente di installare eutilizzare in pochi minuti il router N1 Vision. Il programma di assistenza guidata prevede che il proprio computer funzioni con i programmi Windows 2000, o XP o Vista, che sua collegato direttamente al modem via cavo o DSL e che la connessione ad Internet sia attiva e funzionante al momento dell'installazione. In caso contrario, per configurare il router N1 Vision, vedere il capitolo "Metodo di configurazione alternatively" di quello manuale. Inoltre, il router N1 Vision deve essere installato segendo leindicazioni del capitolo "Metodo di installatione alternativo" di quello manuale se si utilizza unsystema operativo diverso da Windows 2000, XP o Vista.

A. Chiudere tutti i programmi in esecuzione. Disattivare qualsiasi protezione firewall o connessione ad Internet che condivate uno stesso software nel computer.
B. Inserire il CD nel computer. Il sistema eseguirà automaticamente il software di assistenza per l'installazione entro 15 secondi. Fareblick su "Go" per avviare l'assistente per le anomalie.Seguire le istruzioni qui riportate.

IMPORTANTE: Eseguire il programma di assistenza all'installazione dal computer che è collegato direttamente al router. Fase 1 - B.

Per eseguire il software di assistenza per l'installazione selezionare la lingua prescelta e fare cli c. su "Go".

Avviso per gli utenti Windows:Se il software di assistenza per l'installazione non si dovesse avviarsi automaticamente, après l'unità CD-ROM da "Risorse del computer" e fare doppiociesul file "Setup.exe".

Schermata di confirma - Verificare di aver eseguito tutte le operazioni indicate nella guida di installatione rapida controlling la casella alla destra della freccia. Fare clic su "Next" (Avanti) per continuare.

Finestra di avanzamento - Il programma visualità una finestra di avanzamento agli volta che viene eseguito un passaggio nel corso dell'installazione.

1.1 Esame delle impostazioni

-A Anything else?
- -A Anything else?
di assistenza per l'installazione, procedera con l'esame delle impostazioni del computer e la raccolta delle informazioni necessarie per completare la connessione del router N1 Vision a Internet.

1.2 Verifica del collegamento dell'hardware - Il programma di installatione guidata ora controllerà il collegamento dell'hardware.

1.3 Naming your Wireless Network (Denominazione della rete wireless) -Il programma di installazione guidata visualizzera il nome predefinito della rete wireless o Service Set Identifier (SSID). Questo è il nome della rete wireless alla quale i computer o i dispositivi con adattatori di rete wireless si connetteranno. É possibile utilizzato il nome predefinito o scegliere qualcosa di più personale. Annotarsi il nome scelto in modo da non dimenticarlo in futuro. Fareciesu "Next" (Avanti) per continuare.

1.4 Richiesta delle informazioni sull'account Internet (se necessario) -Se il vosto account Internet richiede un nome utente e una password per il login, apparirà una schermata simile a quella sulla sinistra. Selezionare la nazione o il provider dal menu a discesa.

1.5 Configurazione del router N1 Vision -- Il software di assistenza all'installazione ora configurerà il router N1 Vision inviando i dati al router e riavviandolo. Attendere le istruzioni a video.

Notabene:Non scollegare i cavi nede disattivare il router N1 Vision durante la procedura di riavvio.Cosi facendo, si danneggia il funzionamento del router N1 Vision.

1.6 Verifica della connessione a Internet -

Abbiamo quasi finito. Il software di assistenza all'installazione ora controllerà la connessiona a Internet.

Congratulations - La procedura di installazione del router è terminata. Quando il router pourrait connettersi a Internet, apparirà la schermata "Congratulations". Ora è possibile navigare in retejàdowno il browser e visitando qualsiasi sino Internet.

Cliccando su "Next" (Avanti) nel programma di assistenza all'installazione, è possibile configurare altri computer cablati e wireless e connetterli a Internet. Se si decide di aggiungere i computer al router N1 Vision in un altro momento, selezionare "Exit the Assistant" (Esci dal programma) e fare clc su "Next" (Avanti).

Risolutione delle anomalie- - Se il programma di assistenza per la risolutione delle anomalie non riesce a collegarsi a Internet, apparirà esta schermata. Seguire le istruzioni a video per risolverre il problema.

1.7 Opzionale: Assistenza al collegamento di altri computer - Questa operazione opzionale vi consente di collegare altri computer cablati o wireless alla vostra rete. Seguire le istruzioni a video.

Congratulazioni - Una volta verificato che i computer cablati e wireless sono collegati in modo corretto, la rete è configurata e funzionante. Ora è possibile navigare in rete. Fareciesu "Next" (Avanti) per tornare al menu principale.

Punto 1 - Collegamento dell'hardware

Leggere la guida di installmente rapida

Vedi la guida o la fase 1: Collegamento dell'hardware alla sezione precedente.

Fase 2 Eseguire le impostazioni di rete del computer affinché funzioni con un server DHCP

Per le istruzioni, consultare il capitolo di quello manuale intitolato "Configurazione manuale delle impostazioni di rete".

Fase 3 Configurazione del router utilizzato l'interfaccia utente avanzata basata sul web

Tramite il browser Internet, è possibile accedere all'interfaccia utente avanzata basata sul web del router N1 Vision. Nel proprio browser, digitare "192.168.2.1" (non digitare niente del tipo "http://" o "www") e premere il tasto "Enter" (Invio).

Address

192.168.2.1

Connessione al router N1 Vision

Nella finestra del proprio browser compare la home page del router N1 Vision. La home page è visible a qualsiasi utente. Per modificare le impostazioni del N1 Vision, occorre connettersi. Facendociesul pulsante "Login" (Connessione) o facendo clic su un link qualsiasi della home page, si accede alla schermata di connessione. Il Vision router N1iene fornito alla alcuna password. Nella schermata di connessione, lasciare vuoto lo spazio per la password e fare clic su "Submit" (Inoltra) per connettersi.

Disconnettersi dal router N1 Vision.

Per modificare le impostazioni del router N1 Vision, è consentito l'accesso soltanto a un computer alla volta. Una volta che un utente si è connesso per apportare le modifiche, ci sono due modi per fare in modo che il computer si disconnetta: facendo clic sul pulsante "Logout" (Disconnetti) Il secondo metodo è automatico. La connessione nel secondo caso scade dopo un determinato intervallo di tempo. L'intervaldo di connessione predefinito è di 10 minuti e può essere modificato da 1 a 99 minuti. Per maggiori informazioni, vedere il capitolo di questo manuale dal titolo "Modifica delle impostazioni di durata connessione".

Per una migliorie comprensione dell'interfaccia utente avanzata basata sul web

La home page (illustrata nella pagina seguente) è la prima pagina che compare quando si accede all'Interfaccia Utente Avanzata (UI). La home page fornisce una breve panoramicica dello stato e delle impostazioni del router N1 Vision. Da esta pagina è possibile accedere a tutte le pagine di impostazione avanzata.

1. Link di navigazione rapida -Facendo click su queste link è possibile passare direttamente in qualsiasi另一ta pagina avanzata per accesso utente del router.*** I link sono suddivisi per categorie logiche e raggruppati per schede, in quello modo si facilita la ricerca di una particolare impostazione. Facendo click sul titolo di agli scheda appara una breve descrizione delle funzioni della scheda scelta.
2. Pulsante Home -Il pulsante "Home" è presente in ogni pagina dell'interfaccia utente. Premendo quello pulsante si ritorna alla home page.

Indicatore di stato di Internet — –Questo indicatore è presente in tutte le pagine del router N1 Vision ed ha lo scopo diindicare lo stato del collegamento al router. Quando il messaggio “Connected” è blu, significata che il router N1 Vision è collegato ad Internet. Quando il router N1 Vision non è collegato ad Internet, appeare il messaggio “No Connection” (Nessuna connessione) in ROSSO. L’indicatore viene aggiornato automaticamente modificando le impostazioni del router N1 Vision.

1. Pulsante di connessione/disconnessione -Questo pulsante consente di connettere e disconnettere il modem router. Quando si è collegati al router, il pulsante riporta l'indicazione "Logout" (Disconnetti). Collegandi si al router N1 Vision si viene condotti in una pagina di connessione a parte dove viene richiesta una password. Una volta collegati al router N1 Vision, è possible modificare le impostazioni. Una volta terminate le modifiche, per scollegarsi dal router N1 Vision fareciesul pulsante"Logout" (Disconnetti). Per maggiori informazioni sulla connessione al router N1 Vision, vi rimandiamo al capitolo "Connessione al Modem Router".
2. Pulsante Help -Il pulsante "Help" consente di accedere alle pagine guida del router. La guida è disponibileanche in molte pagine, è sufficiente fare clic su "more info"(maggiori informazioni)'accanto ad alcunesezioniscifiche diognipagina.
3. Impostazioni LAN -Visualizza le impostazioni della rete locale (Local Area Network - LAN) dell'adattatore. Per apportare delle modifiche, è sufficiente fareciesc su uno dei link (indirizzo IP, Subnet Mask, DHCP Server) o sul link di navigazione rapida "LAN" nella parte sinistra dello schermo.
4. Features (Caratteristica) –Visualizza lo stato del servizio NAT, della protezione firewall e delle opzioni wireless del router. Per apportare delle modifiche, è sufficientefare ciglc su uno qualsiasti dei link o sul link “Quick Navigation” (Navigazione rapida) nella parte sinistra dello schermo.
5. Impostazioni Internet – Visualizza le impostazioni della sezione Internet/WAN del modem router che si collega ad Internet. Per apportare delle modifiche, è sufficientefare cigic su uno qualsiasti dei link o sul link di navigazione rapida "Internet/WAN" nella parte sinistra dello schermo.
6. Informazioni sulla versione - Visualizza la versione del firmware, la versione di boot-code, di hardware ed il numero di serie dell'adattatore.
7. Nome pagina –La pagina in cui ci si trovava più essere identificata con questo nome. Questo manuale a volte farà riferimento alle pagine chiamandole per nome. Ad esempio, con “LAN > Impostazioni LAN” si intende la pagina “Impostazioni LAN”.

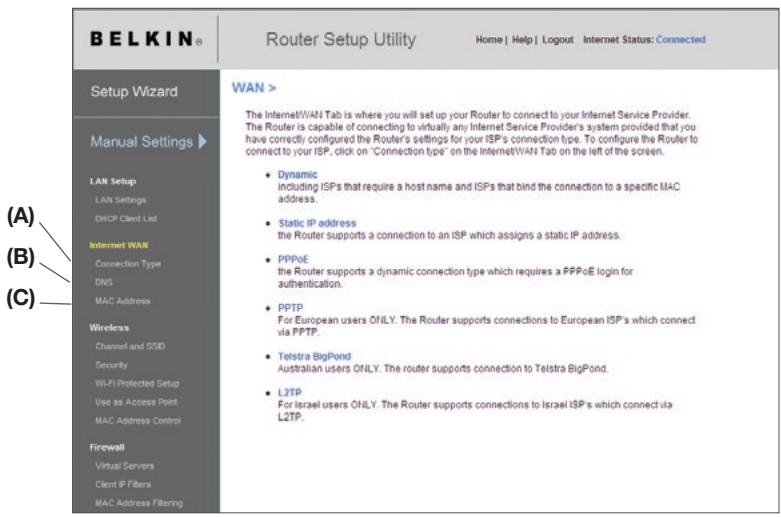

Fase 4 Configurazione del router per il collegamento al proprio provider Internet (ISP)

Nella scheda "Internet/WAN" è possibile impostare il router per potersi collegare al proprio provider Internet (ISP). Il router N1 Vision è in grado di collegarsi praticamente a qualsiasiSYSTEMAISP a condizione che le impostazioni siano state configurare correttamente per il tipo di connessione ISP desiderato. Le impostazioni di connessione al proprio provider sono fornite dal provider stesso. Per configurare il router N1 Vision con le impostazioni indicate dal provider, fareciesc su "Connection Type" ( Tipo di connessione) ( A) nel lato sinistro dello schermo. Selezionare il tipo di connessione utilizzato. Se il provider avesse fornito delle impostazioni DNS, facendo clic su "DNS" (B) si posso inserire le informazioni relative all'indirizzo DNS per quei provider che richiedono alcune specifiche impostazioni. Facendo clic su "MAC address" (Indirizzo MAC) ( C ), si ha la possibilità di clonare I'indirizzo MAC del proprio computer o digitare uno specifico indirizzo WAN MAC, seosi richiesto dal proprio provider. Terminate queste impostazioni, I'indicatore "Internet Status" (Stato Internet), se il router N1 Vision è stato impostato correttamente, visualizzera il messaggio "connection OK" (connessione OK).

Impostazione del tipo di connessione- Dalla pagina relativa al tipo di pagina, è possibile selezionare il tipo di connessione utilizzata. Selezionare il tipo di connessione utilizzata facendo cliq sul pulsante (1) accanto al tipo di connessione e facendo quindi cliq su "Next" (Avanti) (2).

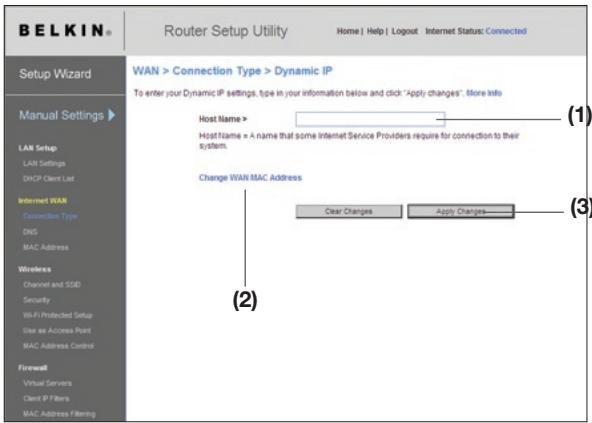

Predefinizione del tipo di connessione ISP come IP dinamico

Un tipo di connessione dinamico è il tipo di connessione più comune che si può trovare nei modem via cavo. Impostare il tipo di connessione in "dinamicò" spesso è sufficiente per completare la connessione al proprioo provider. Alcuni tipi di connessione dinamicici possono richiedere un nome di host. Il nome host vuò essere inserito nella spazio disponibile, se existente. Il nome host viene assegnato dal proprioo provider. Alcune connessioni dinamiche potrebbero richiedere la clonazione dell'indirizzo MAC del PC originariamente collegato al modem.

1. Nome host –In quello spazio va inserto un nome dell'host da visualizzare per il proprio ASP. Digitare il proprio nome host in quello spazio e fare cli su “Apply Changes” (Applica modifiche)(3). Se l'ISP non avesse assegnato un nome host, oppure nel dubbio, lasciare vuoto quello spazio.
2. Modifica indirizzo MAC WAN - Se l'ISP richiedesse uno specifico indirizzo MAC per collegarsi al servizio,attraverso quello link è possibile digitare un indirizzo MAC specifico o clonare l'indirizzo MAC del proprio computer attuale.

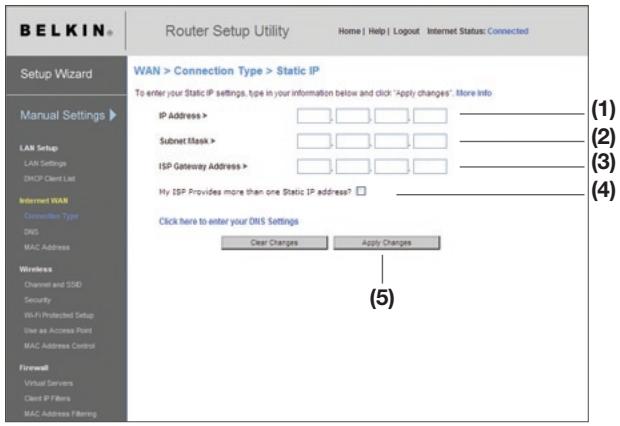

Predefinizione del tipo di connessione ISP come IP statico

Il tipo di connessione statico all'indirizzo IP è meno diffuso degli altri tipi di connessione. Se il proprio ISP usa un indirizzo IP statico, è necessario conoscere il proprio indirizzo IP, la subnet mask e l'indirizzo gateway assegnato dall'ISP. Queste informazioni sono riportate nella documentazione messa a disposizione dal provider. Digitare i propri di fare cliq su "Apply Changes" (Applica modifiche) (5). Una volta eseguite le modifiche, se il router N1 Vision è stato impostato correttamente, l'indicatore "Internet Status" (Stato Internet) visualizzera il messaggio "connection OK" (connessione OK).

1. Indirizzo IP -Viene fornito dal proprio ISP Digitare il proprio indirizzo IP in quello spazio.
2. Subnet Mask - Viene fornita dal proprio ISP. Inserire la propria maschera di sottorete in quello spazio.
3. Indirizzo gateway dell'ISP -Viene fornito dal proprio ISP. Digitare il proprio indirizzo gateway assegnato dall'ISP in quello spazio.
4. L'ISP ha fornito diversi indirizzi IP statici - Qualora il provider aesse assegnato più di un indirizzo IP statico, il router è in grado di gestire un massimo di cinque indirizzi statici WAN IP. Selezionale l'opzione "My ISP provides more than one static IP address" (L'ISP mi ha fornito diversi indirizzi IP statici) e digitare i propri indirizzi supplementari).

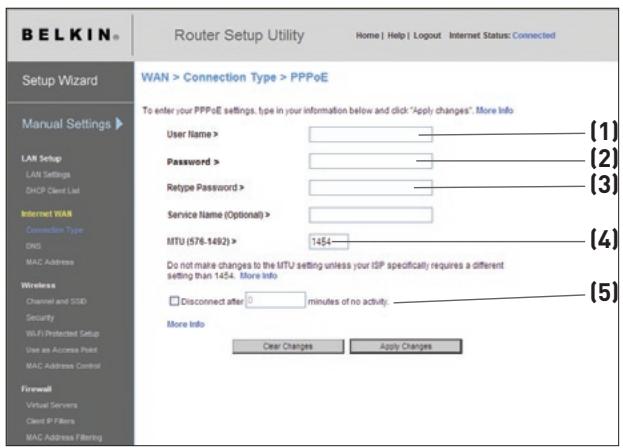

Impostare il tipo di connessione su PPPoE

La maggior parte dei provider DSL implementa un tipo di connessione PPPoE. Nel caso si utilizzasse un modem ADSL, il proprio ISP potrebbe utilizzato il tipo di connessione PPPoE per collegarsi al servizio. Il protocollo PPPoE può essere implementatoanche nel caso si utilizzzi una connessione Internet in casa propria o in un piccolo ufficio che non richiede un modem.

Il proprio tipo di connessione è PPPoE se:

1. Il proprio ISP ha fornito un nome utente ed una password per collegarsi ad Internet.
2. Il proprio ISP ha fornito un software del tipo WinPOET o Internet300 dautilizzare per collegarsi ad Internet
3. Per entrare in Internet, è necessario fare doppiociesu unicona del desktop diversa da quella del proprio browser.

1. Nome utente -Questo spazio è disponibile per digitare il proprio name utente assegnato dal proprio ISP.
2. Password -Digitare la propria password e digitarla una seconda volta nella casella "Retype Password" (Conferma password) per confermarla.
3. Nome di servizio -Raramente un ISP richiede un nome di servizio. Nel caso non si fosse certi del fatto che il proprio ISP richieda o meno un nome di servizio, lasciare lo spazio in bianco.
4. MTU – 'impostazione MTU non dovrebbe mai essere modificata, sempre che il proprio ISP non fornisce un'impostazione MTU specifica. La Modifications delle impostazioni MTU può comportare dei problemi con la propria connessione ad Internet, tra cui la disconnessione da Internet, il rallentamento dell'accesso ad Internet e problemi a livello di funzionamento corretto delle applicazioni Internet.
5. Disconnetti dopo X... -L'opzione "Disconnect" (Disconnetti)iene utilizzata per disconnettere automaticamente il router dall'ISP quando non vi sono attività in corso per un intervallo di tempo specifico. Ad esempio, posizionando un segno di spunta accanto a但这a opzione e digitando "5" nella spazio riservato ai minuti, si farà in modo che il router si disconnetta da Internet dopo cinque minuti di inattività di Internet. Questa opzione va utilizzata nel caso il servizio di Internet venga pagato a minuti.

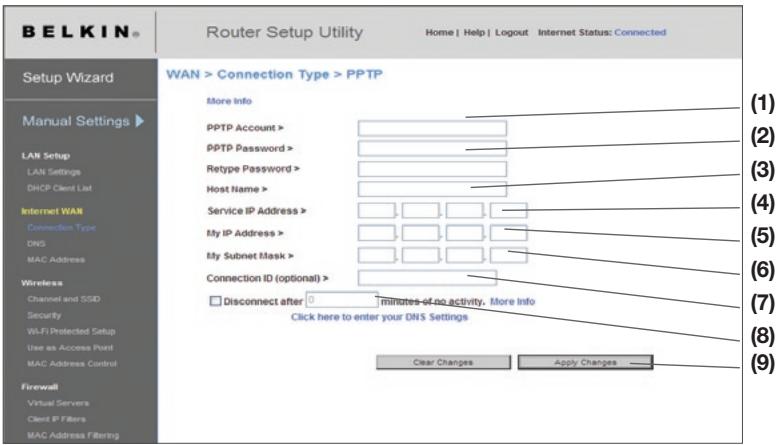

Impostazione del proprio tipo di connessione ISP come protocollo Point-to-Point Tunneling (PPTP).

Alcuni ISP richiedono che la connessione avvenga mediante il protocollo PPTP, un tipo di connessione diffusa principalmente nei paesi europei. Questo protocollo consente di impostare una connessione diretta con ilsystema dell'ISP. Digitare dello spazio previsto le informazioni fornite dall'ISP. Una volta terminato, fareblick su "Apply Changes" (Esegui modifiche)(9). Una volta eseguite le modifiche, se il router N1 Vision è stato impostato correttamente, l'indicatore "Internet Status" (Stato Internet) visualizzera il messaggio "connection OK" (connessione OK).

1. Account PPTP -Viene fornito dal proprio ISP. In quello spazio digitare il proprio nome di account PPTP.
2. Password PPTP -Digitare la propria password e digitarla una seconda volta nella casella "Retype Password" (Conferma password) per confirmarla.
3. Nome host -Viene fornito dal proprio ISP. Il nome dell'host va digitato in quello spazio.
4. Indirizzo IP di servizio -Viene fornito dal proprio ISP. Il proprio indirizzo IP di servizio deve essere digitato in quello spazio.

5. Indirizzo IP personale -Viene fornito dal proprio ISP. Deve essere digitato in quello spazio.

6. Maschera di sottorete personale -Viene fornita dal proprio ISP. Deve essere digitata in quello spazio.

7. ID di connessione [facoltativa] -Viene fornita dal proprio ISP. Questo spazio va lasciato vuoto se l'ISP non ha fornito un ID di connessione.
8. Disconnetti dopo X... -L'opzione "Disconnect" (Disconnetti)iene utilizzata per disconnettere automaticamente il router dall'ISP quando non vi sono attività in corso per un intervallo di tempo specifico. Ad esempio, posizionando un segno di spunta accanto a但这a opzione e digitando "5" nello spazio riservato ai minuti, si farà in modo che il router si disconnetta da Internet dopo cinque minuti di inattività di Internet. Questa opzione va utilizzata nel caso il servizio di Internet venga pagato a minuti.

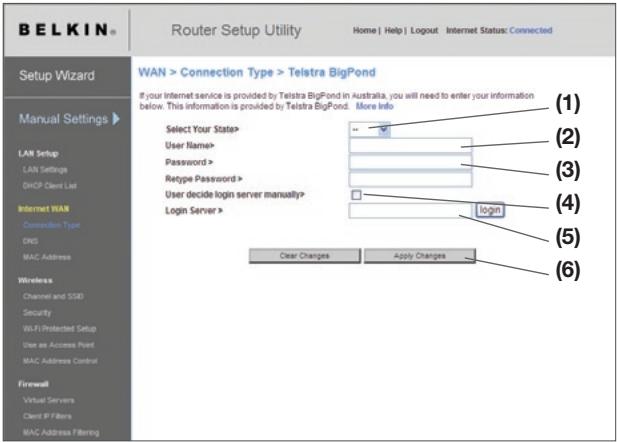

Impostazione del tipo di connessione per gli utenti Telstra® BigPond

[Solo per l'Australia]. In quello caso, il nome utente e la password sono forniti da Telstra Big Pond. Digitare le informazioni di seguito. Scegliendo il proprio stato dall'élenco a tendina (1), l'indirizzo IP del proprio server di login viene inserito automaticamente. Se l'indirizzo del proprio server di login fosse diverso da quello indicato in quello spazio, è possibile digitare manually l'indirizzo IP del server di login inserendo un segno di spunta nella casella accanto a "User decide login server manually" (Impostazione manuale del server di login) (4) e digitando l'indirizzo accanto a "Login Server" (5) (Server di login). Una volta inserti tutti i propri dati, fare clic su "Apply Changes" (Applica modifiche) (6). Una volta eseguite le modifiche, se il router N1 Vision è stato impostato correttamente, l'indicatore "Internet Status" (Stato Internet) visualizzera il messaggio "connection OK" (connessione OK).

1. Seleziona uno Stato –Selezionare il proprio stato dal menu a tendina (1). Nella casella “Login Server”iene inserito automaticamente un indirizzo IP. Se, per qualsiasi motivo, quello indirizzato non dovesse corrispondere a quello fornito dalla Telstra, l’indirizzo di login del server può essere inserito manually. Vedi “Impostazione manuale del server di login” (4).
2. Nome host -Viene fornito dal proprio ISP. Il nome utente va digitato in quello spazio.

3. Password -Digitare la propria password e digitarla una seconda volta nella casella "Retype Password" (Conferma password) per confermarla.

4. Sezione manuale del server di login -Se il proprio indirizzo IP di login al server non fosse disponibile nell'elenco a tendina "Select your state" (Selezione stato) (1), è possible digitare manually l'indirizzo IP di login al proprio server inserendo un segno di spunta nella casella accanto a "User decide login server manually" (Sezione manuale del server di login) e digitando l'indirizzo accanto a "Login Server" (Server di login) (5).

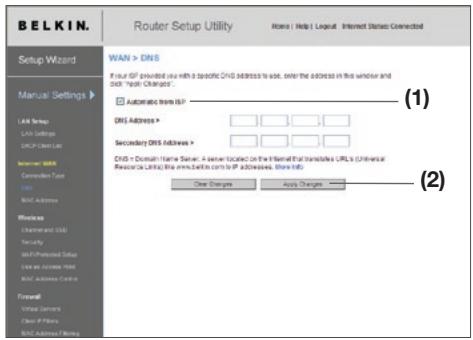

Impostazione delle caratteristiche del Domain Name Server (DNS)

Un "Domain Name Server" è un server presente in Internet che traduce gli Universal Resource Link (URL) come "www.belkin.com" in indirizzi IP. Molti ISP non richiedono l'immissione di questa informazione nel router N1 Vision. Se non è stato inserito alcun indirizzo DNS specifico, la casella "Automatic from ISP" (1) dovrebbe essere spuntata. Se si utilizes un tipo di connessione IP statica, perché la propria connessione funzioni correttamente, potrebbe essere necessario inserire uno specifico indirizzo DNS ed un indirizzo DNS secondario. Se il proprio tipo di connessione fosse di tipo dinamico o PPPoE, potrebbe non essere necessario inserire un indirizzo DNS. Lasciare la casella "Automatic from ISP" (Automatico da ISP) selezionata. Per digitare le impostazioni dell'indirizzo DNS, togliere il segno di spunta dalla casella "Automatic from ISP" (Automatico da ISP) e digitare i propri di data DNS negli spazi disponibili. Fareciesu "Apply Changes" (Applica modifiche) (2) per salvare le impostazioni.

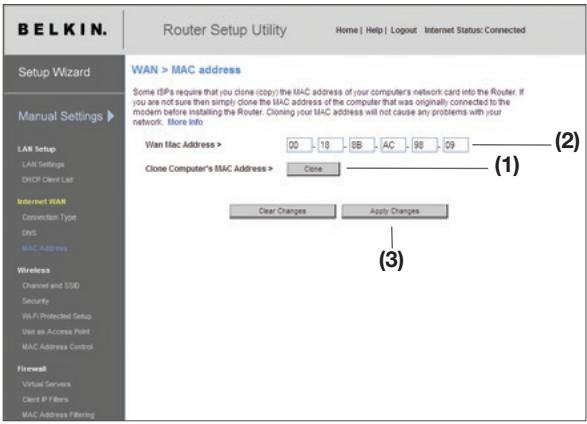

Configurazione dell'indirizzo del controllo WAN Media Access Controller (MAC)

Tutti i componenti di rete, comprese le schede, gli adattatori ed i router sono dotati di un "Numero seriale" unico, chiamato indirizzo MAC. L'ISP potrebbe registrar l'indirizzo MAC dell'adattatore di uno specifico computer e consentire soltanto a quel particolare computer di collegarsi al servizio Internet. Durante l'installazione del router, il suo indirizzo MAC specifico sare "visto" dall'ISP e la connessione potrebbe non funzionare. Belkin ha previsto la possibilità di clonesare (copiare) l'indirizzo MAC del computer nel router N1 Vision. Questo indirizzo MAC, a sua volta, sare visto dalsystema dell'ISP come indirizzo MAC originale e consentirà alla connessione di funzionare. Se non si fosse certi se il proprio ISP ha bisogno o meno di videere l'indirizzo MAC originale o meno, è sufficiente clonesare l'indirizzo MAC del computer originamente collegato al modem. La clonazione dell'indirizzo MAC non causa alcun problema alla rete.

Clonazione del proprio indirizzo MAC - Per clonare il proprio indirizzo MAC, accertarsi di utilizzato il computer COLLEGATO ORIGINARIAMENTE con il modem prima che il router N1 Vision fosse installato. Fareciesul pulsante "Clone" (Clona) (1).Fare clic su Apply Changes" (Applica modifiche) (3). Il proprio indirizzo MAC a quello punto è clonato sul router N1 Vision.

Inserimento di un indirizzo MAC specifico- In alcune circostanze potrebbe essere necessario disporre di un indirizzo WAN MAC specifico. è possibile inseirne uno manually nella主页 "MAC Address" (Indirizzo MAC). Digitare l'indirizzo MAC negli spazi previsti (2) e fare clic su "Apply Changes" (Applica modifiche) (3) per salvare le modifiche. L'indirizzo WAN MAC del router a quello punto sare sa sostenuito dall'indirizzo MAC specificato.

Tramite il browser Internet, è possibile accedere all'interfaccia utente avanzata basata sul web del router N1 Vision. Nel proprio browser, digitare "192.168.2.1" (non digitare niente del tipo "http://" or "www"), quindi premere il tasting "Enter" (Invio).

Address

192.168.2.1

Nella finestra del proprio browser compare la home page del router N1 Vision.

Visualizzazione delle impostazioni LAN- (1)(1) si entra nella pagina di titolo della sched LAN. Qui è possible leggere una rapida descrizione delle funzioni. Per visualizzare le impostazioni o modificare una qualsiasi delle impostazioni LAN, fare cig scu "LAN Settings" (2) (Impostazioni LAN), o per visualizzare l'elenco dei computer collegati, fare cig scu "DHCP client list" (Elenco client DHCP) (3).

Modifica delle impostazioni LAN — -Da qui possono essere visualizzate o modificate tutte le impostazioni per l'installazione della LAN interna del router N1 Vision.

1. IP Address (Indirizzo IP)- Per indirizzo IP si intende l'indirizzo IP interno del router. L'indirizzo IP predefinito è "192.168.2.1". Per accedere all'interfaccia di impostazione avanzata, digitare l'indirizzo IP nell'apposita barra indirizzi del browser. Questo indirizzo, se necessario, può essere modificato. Per modificare l'indirizzo IP, digitare il nuovo indirizzo IP e fareblicke su "Apply Changes" (Applica modifiche). L'indirizzo IP scelto dovrebbe essere un IP non instradabile. Esempi di indirizzi IP non intradabili sono:

192.168.x.x (dove x indica qualsiasi cifra tra 0 e 255)

10.x.x.x (dove x indica qualsiasi cifra tra 0 e 255)

1. Maschera di sottorete - Non è necessario modificare la maschera di sottorete. Si tratta di un'opzione unica, avanzata, prevista dal router Belkin. Se necessario, la maschera di sottorete può essere modificata, tuttavia non va modificata a meno che non si abbiano motivi specifici per farlo. L'impostazione predefinita è "255.255.255.0".

2. Server DHCP - La funzione server DHCP rende l'impostazione di una rete molto semplice, assegnando automaticamente gli indirizzi IP ad agli computer nella rete. L'impostazione predefinita è "On" (Attiva). Il server DHCP può essere DISATTIVATO, se necessario, ma per farlo è necessario impostare manuallyunte un indirizzo IP statico per agli computer in rete. Per disattivare il server DHCP, selezionare "Off" (Inattivo) e fareciesc su "Apply Changes" (Applica modifiche).

3. IP Pool –La gamma di indirizzi IP previsto per l'assegnazione dinamica dei computer alla rete. Il valore predefinito è 2–100 (99 computer). Per modificare但这a cifra, digitare un nuovo indirizzo IP di inizio e fine e facendo clic su “Apply Changes” (Applica modifiche). Il server DHCP più assegnare automaticamente 100 indirizzi IP. Questo significa che non si più specificare un pool di indirizzi IP maggiore di 100 computer. Ad esempio, partendo da 50 significa che bisogna fermarsi a 150 o prima, in modo da non superare il limite dei 100 client. L'indirizzo IP di partenza deve essere un numero inferiore rispetto all'indirizzo IP finale.
4. Lease Time -Si intende la durata dell'intervallo durante il quale il server DHCP mantiene riservato l'indirizzo IP per agli computer. è consigliabile lasciare quello intervallo impostato su "Forever" (Per sempre). L'impostazione predefinita "Forever" (Per sempre) sta ad indicare che agli volta che ad un computer verrà assegnato un indirizzo IP dal server DHCP, l'indirizzo IP per quel particolare computer non cambiera più. Impostando la disponibilità per degli intervalli minori, come un giorno o un'ora, gli indirizzi IP una volta trascorso quello specifico intervallo si liberano. Questo significivaanche che l'indirizzo IP di un particolare computer potrebbe cancellare nel corso del tempo. Se fosse stata impostata una qualsiasi delle altre opzioni avanzate del router N1 Vision, tra cui DMZ o filtri IP client, QUESTe dipenderebbero dall'indirizzo IP. Per quello motivo è bene che l'indirizzo IP non cambii.
5. Local Domain Name (Dominio locale) - L'impostazione predefinita è "Belkin". Per la propria rete è possible impostare un dominio locale (nome della rete). Questa impostazione non deve essere modificata a meno che non vi sia un'esigenza specifica per farlo. Alla rete può essere assegnato un nome qualsiasi, come ad esempio "LA MIA RETE".

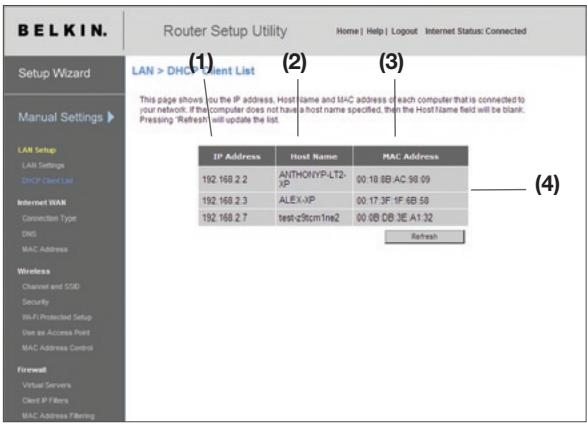

Visualizzazione della pagina di elenco dei client DHCP-È possibile visualizzare un elenco dei computer (conosciuti come client) collegati alla rete. É possibile visualizzare l'indirizzo IP (1) del computer, il nome di host (2) (se al computer ne è stato assegnato uno) e l'indirizzo MAC (3) della schedà di rete. Premendo il pulsante "Refresh" (Ripristina) (4), l'élenco viene aggiornato. Nel caso fosso state fatte delle modifiche, l'élenco verrà aggiornato.

Configuring the Wireless Network Settings (Configurazione delle impostazioni della rete wireless)- Nella schedà "Wireless" è possibile modificare le impostazioni di configurazione di rete. Da但这a schedà è possibile modificare il nome della rete wireless (SSID) il canale operativo, le impostazioni di protezione crittografata e configurare il router N1 Vision da utilizzare come access point.

Modifica del nome della rete wireless (SSID)- Per identificare la propria rete wireless, viene utilizzato un nome chiamatoSSID (Service Set Identifier). L'SSID è il nome della propria rete. Il nome di rete predefinito del Router è "Belkin N1 Wireless" seguito da sei cifre identificative del vostro router. Pertanto il nome della rete sare a simile a "Belkin_N1_Wireless_123456". è possibile sostituire quello nome con un altre qualiasi o lasciarlo invariato. Ricordarsi che, nel caso in cui si decide delle cui bianze il nome di rete wireless e ci fosso otheri reti wireless nelle vicinanze, il proprio nomeSSID deve diverso dai nomi delle otheri reti. Per cancellare l'SSID, digitare nel CampoSSID il nome desiderato (1) e fare clic su "Apply Changes" (Applica modifiche)(2). La modifica è immediata. Nel caso il nomeSSID venga modificato, è necessario riconfigurareanche i computer wireless per consentirne il collegamento al nuovo nome della rete. Per ulteriori indicatori su come eseguire le modifiche necessarie, vedere la documentazione relativa alla schedà di rete wireless.

Nota bene: Cercare regolarmente gli aggiornamenti per il firmware del router alla paglia "Utilities > Firmware update". I firmware più recenti possono risolverve eventuali problemi, aggiungere funzioni wireless e/o migliorare le prestazioni wireless (vedi pag. 75).

avanzata basata sul web

Modifica del canale wireless- Esistono numerousi canali operativi tra cui scegliere. Negli Stati Uniti ce ne sono 11 e nel Regno Unito (e nel resto d'Europa) ce ne sono 13. In altri paesi,,inceve,esistono dei requisiti diversi. Il router N1 Vision è stato configurato per funzionare sui canali adatti del paese di residenza dell'utente. Questo canale, se necessario,può essereambiato. In presenza di altre reti wireless nella stessa area,la rete dovrà essere impostata in modo da funzionare su un canale diverso dalle及其他 reti wireless.

Impostazione delle modalità wireless- - Lo switch vi permette di impostare le modalità wireless del router N1 Vision. Vi sono varie modalità.

Nota bene: Alcune modalità potrebbero richiedere degli aggiornamenti del firmware.

1. 802.11b/g/n/- Impostando il router su esta modalità, sostanto i dispositivi 802.11b, 802.11g e 802.11n saranno in grado di collegarsi alla rete.
2. Off - Questa modalità spegne l'access point del router, pertanto nessun dispositivo wireless sare in grado di collegarsi alla rete. Specnere la funzione wireless del router N1 Vision è il modo ideale per proteggere la rete durante lunghi periodi di assenza da casa o quando non si vuole usare la modalità wireless del Router.

Impostazione delle modalità wireless- - Lo switch

vi permette di impostare le modalità wireless del router N1 Vision. Vi sono diverse modalità:

1) Solo 20MHz - Impostando il router su questa modalità, opererà solo su frequence da 20 MHz. Questa modalità è compatibile con i dispositivi N1, 802.11n, 802.11g e 802.11b, ma dimezzera la larghezza di banda dei dispositivi N1 e 802.11n. Operando solo su frequence da 20 MHz, si potrebbero evitare alcuni problemi wireless.
2) 20MHz/40MHz Auto - Impostando il router su questa modalità, operera automaticamente su frequenze comprese tra 20 MHz e 40 MHz. Questa modalità consente al router di operare su frequenze da 40 MHz per massimizzare la velocità per i dispositivi N1 e 802.11n, quando le condizioni lo permettono. Quando un access point 802.11g non conforme è presente e occupa un canale secondario adiacente, il router opera automaticamente su frequenze da 20 MHz per massimizzare la compatibilità. É consigliabile utilizzato questa funzione come modalità predefinita.

Utilizzato della funzione SSID broadcast

Nota bene: Questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti. Per questioni di sicurezza si può scegliere di non trasmettere la propria SSID di rete. In quello modo, il proprio nome di rete rimarrà nascosto a quei computer che esegiranno un'analisi per rilevare la presenza di eventuali reti wireless. Per disattivare la trasmissione SSID, togliere il segno di spunta dall'opzione "Broadcast SSID" (trasmetti SSID) e fare clic su "Apply Changes" (Applica modifiche). La modifica è immediata. A questo punto, tutti i computer devono essere impostati in modo da potersi collegare al proprio SSID specifico; un SSID "QUALSIASI" non sare più accettato. Per ulterioriindicazioni su come eseguire le modifiche necessarie, videere la documentazione relativiva alla schedà di rete wireless.

Commutazione in modalità protetta- La modalità protetta garantisce il corretto funzionamento dei dispositivi N1 e 802.11n sulla vostra rete wireless in presenza di dispositivi 802.11g o 802.11b o di un intenso traffico di rete 802.11g o 802.11b nell'ambiente operativo. Utilizzato la modalità protetta se la vostra rete è composta da schede di rete wireless n1 Belkin o da schede di rete 802.11g o 802.11b. In un ambiente con uno scarso traffico di rete wireless 802.11g o 802.11b, sare è possibile migliorare le prestazioni wireless N1 disattivando la modalità protetta. Mentre in un ambiente con un intenso traffico di rete 802.11g o 802.11b, sare è possibile migliorare le prestazioni wireless N1 attivando la modalità protetta. In quello modo le prestazioni wireless N1 non verranno limitate.

Modifica delle impostazioni di protezione wireless — -Il vostro router N1 Vision è dotato di una protezione™ WPA2 (Wi-Fi Protected Access 2)™, la più recente TECHNOologia per la protezione della rete (WPA2™) e il supporto standard di protezione legacy WEP (Wired Equivalent Privacy). Il vostro router N1 Vision supporta la configurazione protetta Wi-Fi (WPS) che amplifica la configurazione della rete wireless. WPS usa una metodologia comune, come la digitare il PIN o premere un pulsante per consentire agli utenti di configurare in automatico il nome di una rete oppure un potenteSYSTEMA di crittografia e autenticazione WPA/WPA2. Di norma, Il router N1 Vision viene fornito con la modalità protezione disabilitata. Si può effettuire la configurazione automatica delle impostazioni di protezione usando il WPS. Per abilitare la protezione, è necessario stabilire prima lo standard che si desidera utilizzato. Per accederere alle impostazioni di protezione,fare clic su "Security" (Protezione) nella pagina Wireless.

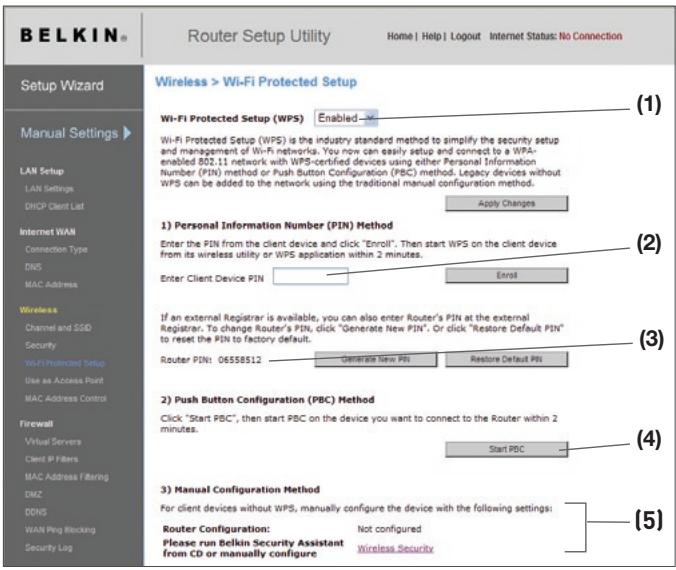

Usare la configurazione protetta Wi-Fi

WPS: UCrittografia WPA2 (descritta di seguito). Questa modalità non fornisce maggiore sicurezza, bensi rende uniforme il sistema per la protezione della vostra rete wireless. Per creare l'accesso alla rete wireless è possibile utilizzato via l'opzione "Push Button Configuration (PBC)" (configurazione mediante il pulsante) sua il PIN. Questo il funzionamento dei due sistemi:

PBC (configurazione mediante il pulsante): Tenere premuto il pulsante WPS situato sul retro del router N1 Vision per tre secondi. Quindi avviare la procedura WPS sul disposativo client entro due minuti. Per eseguire la procedura atteneri alle istruzioni del disposativo client. Il WPS si avviaria automaticamente premendo il PBC. Il disposativo client è stato aggiunto correttamente alla vostra rete wireless.

PIN: Il dispositiivo client ha un PIN (compreso tra quattro e otto cître) associato al WPS. Abilitare il WPS seguito la schermata illustrata di seguito. Inserire il PIN del dispositiivo nel registrar interno del N1 Vision (accedere atraversoQLa schemata). Il dispositiivo client verrà automaticamente inserito nella rete wireless entro due minuti.

avanzata basata sul web

1. Configurazione protetta Wi-Fi (WPS): Abilitato o disabilitato.
2. Sistema di autenticazione tramite codice PIN. Tramite quelloistema, si può aggiungere un disposito客户提供 wireless alla rete, digitando un PIN da 4 a 8 cifre nel router N1 Vision. Dopao aver fattociesc su "Enroll" (Registrazione), avviare il WPS tramite la procedura di inizializzazione dal disposito客户提供 entro due minuti.
3. PIN del Router: Se è disponibile un registrar esterno, è possibile insere il PIN del router N1 Vision nel registrar. Per modificare il PIN,fare cige su "Generate New PIN" (generare nuovo PIN).Per ripristinare il PIN,fare cige su "Restore Default PIN".
4. Sistema "Push Button Configuration (PBC)" (configurazione mediante il pulsante). Il PBC è un sistema alternative per collegarsi alla rete WPS. Tenere premuto il pulsante PBC situato sul retro del router N1 Vision per tre secondi, quando inizializzato il PBC dal dispositivo client. Oppure, premere il pulsante "Avvia PBC" per iniziare la procedura.
5. Configurazione manuale: InQLa sezione si trova un elenco delle impostazioni predefinite di sicurezza se non si usa il WPS.

Il Router è provvisto della protezione WPA2, la seconda generatione della crittografia WPA™ basata sullo standard 802.11i™ che offre un maggiore livello di protezione combinando un'autenticazione di rete avanzata e un metodo di crittografia AES potenziato.

Requisiti WPA2

IMPORTANTE: per utilizzato la protezione WPA2, tutti i computer e gli adattatori di rete devono essere aggiornati con patch, driver e programmi di utilità che supportano la WPA2. Al momento della pubblicazione di quello manuale, è possibile scaricare Gratisamente un paio di security patch da Microsoft®. Questi patch sono adatti soltanto alsystema operativo Windows XP. Attualmente gli altri sistemi operativi non sono supportati.

Per i computer con Windows XP che non hanno Service Pack 2 (SP2), è possibile scaricare Gratisamente un file da Microsoft chiamato "Windows XP Support Patch for Wireless Protected Access (KB 826942)".

Per Windows XP con Service Pack 2, Microsoft mette a disposizione un download Gratis per aggiornare i componenti del client wireless in modo da poter supportare la protezione WPA2 (KB893357). L'aggiornamento può essere scaricato da: http://support.microsoft. com/?kbid=893357

IMPORTANTE: è necessario accertarsi inoltre che il produttore della schedadadattatori wireless supporti la protezione WAP2 e di aver scaricato e installato il driver più recente. Per la maggior parte delle schede wireless Belkin è possibile scaricare un driver di aggiornamento dal site Belkin: www.belkin.com/networking

Impostazione della protezione WPA2-Personal (PSK)

Come per la protezione WPA, la protezione WPA2 è disponibile sia nella modalità Personal (PSK) sua nella modalità Enterprise (RADIUS). Solitamente, la modalità WPA2-Personal è quella più diffuso nelle reti domestiche, cioè la modalità WPA2-Enterprise viene utilizzata più spesso in aziende dove un server radius distribuisce automaticamente la chiave di rete ai client. Questo manuale spieghera sostanto l'utilizzo della protezione WPA2-Personal (PSK). Vi preghiamo di consultare il manuale d'uso per ulteriori informazioni sulla protezione di reti wireless e sui diversi tipi di protezione.

1. Dopo aver installato il router, après la pagina "Security" sotto "Wireless" e selezionare "WPA/WPA2-Personal (PSK)" dal menu a tendina "Security Mode".
2. Per "Authentication", selezionare "WPA-PSK", "WPA2-PSK" o "WPA-PSK + WPA2-PSK". Questa impostazione dovrà essere identica per tutti i client configurati. La modalità "WPA-PSK + WPA2-PSK" rende il N1 Vision compatibile con i client che disponogo di una protezione WPA o WPA2.
3. Inserire la propria chiave precondivisa (PSK). Questo codice più essere composto da 8 a 63 caratteri tra lettere, numero o significi. Questa stessa chiave dovrè essere utilizzata su tutti i client wireless che verranno impostati. Ad esempio, la propria PSK potrebbe essere qualcosa del tipo: "Chiave di rete famiglia Rossi". Fareciesu Apply Changes (Applica modifiche) per terminare. Ora si devono configurare tutti i client wireless adattandoli a queste impostazioni.

IMPORTANT: accertarsi che i computer wireless siano stati aggiornati in modo tale da poter funzionare con la protezione WPA2 e che le impostazioni siano corrette per poter effettuire la connessione con il router.

Impostazione della protezione WPA

Nota bene: per poter usare la protezione WPA, le schede di rete wireless devono essere corredate di software compatibile con la WPA. Al momento della pubblicazione di questo manuale, è possible scaricare Gratisamente un security patch dal址 Microsoft. Questo patch è adatto soltanto alsystema operativo Windows XP.

Il router N1 Vision supporta la protezione WPA-PSK (senza server). La protezione WPA-PSK sfrutta una cosiddetta chiave pre-condivisa come chiave di protezione. Una chiave precondivisa è una password di una lunghezza che va dagli 8 ai 39 caratteri, tra lettere, numero e altri caratteri. Ogni cliente usa lo stesso codice per accedere alla rete. Generalmente, esta è la modalità utilizzata in una rete domestica.

Impostazioni di Accesso in modalità guest

Le opzioni per l'accesso in modalità guest sono disponibili nella pagina di protezione WPA. Selezionare questa opzione per attivare una rete separata, casi da consentire ai guest di collegarsi a Internetenza permettere loro di accedere alla vostra rete, computer e file privati.

1. Selezionare "Enable" (Registrazione) dal menu a discesa.
2. Creare un identificativo di rete guest oppure lasciare quello predefinito. L'identificativo può conteneri dai 3 ai 15 caratteri, includendo lettere o numeroi.
3. É possible creare una password guest o premere il pulsante "Generate" per generarne una automaticamente. La password può contentere soltanto 8 caratteri comprese lettere o numeroi.

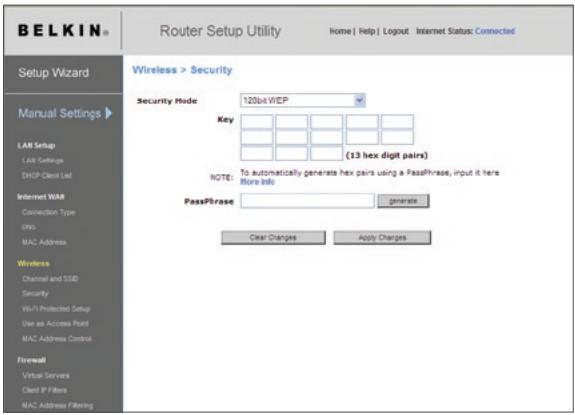

Impostazione della critografia WEP

Nota per gli utenti Mac:L'opzione "Passphrase" (frase di accesso) non funziona con AirPort® Apple®. Per configurare la crittografia nei computer Mac, impostare la crittografia con il metodo manuale descritto nella-Sezione successiva.

1. Selezionare "128-bit WEP" o "64-bit WEP" dal menu a tendina.
2. Dopo aver selezionato la propria modalità di crittografia WEP, si può digitare a mano la propria "WEP key", oppure si può digitare una frase di accesso nel Campo "Passphrase" e fareciesc su "Generate" per creare una chiave WEP alla frase di accesso. Fareciesc su Apply Changes (Applica modifiche) per terminare. Ora tutti i propri client vanno adattati a queste impostazioni.

1. La crittografia del router N1 Vision è ora impostata. Ogni computer presente nella rete wireless deve essere configurato con la medesima frase di accesso. Per ulterioriindicazioni su come eseguire le modifiche necessarie, videere la documentazione relativa alla schedadi rete wireless.

Utilizzo di una chiave esadecimale

Un codice esadecimale è composto da numero e letterre che vanno alla A alla F e dallo 0 al 9. I codici a 64 bit sono composti da 10 cifre e possono essere divisi in cinque gruppi da due cifre. I codici a 128 bit sono composti da 26 cifre e possono essere divisi in 13 gruppi da due cifre.

Ad esempio:

AF 0F 4B C3 D4 = chiave a 64 bit

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = chiave a 128 bit

Nelle casele riportate di seguito va创建工作 la propria chiave, inserendo due caratteri tra A-F e 0-9. Questa chiave sare utilizzata per programmare le impostazioni di critografia del router e dei propri computer wireless.

Nota per gli utenti Mac: i prodotti originali Apple AirPort supportano sostanto la crittografia a 64 bit. I prodotti Apple Airport 2 supportano sua modalità di crittografia a 64 che a 128 bit. Verificare quale sia la versione utilizzata. Non potendo configurare la rete con una crittografia a 128 bit, provare una crittografia a 64 bit.

Usare la configurazione protetta Wi-Fi

Configurazione protetta Wi-Fi (WPS) è il metod standard per amplificare l'impostazione e la gestione della sicurezza nelle reti Wi-Fi.

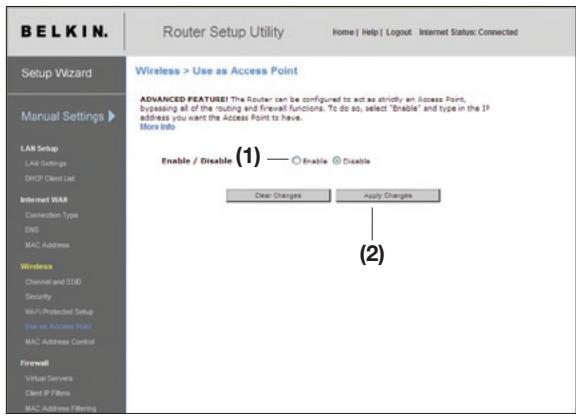

Utilizzo della modalità Access Point

Nota bene: Questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti. Il router N1 Vision più essere configurato in modo da funzionare come access point di rete wireless. Utilizzato Questa modalità si supera l'opzione di condivisione NAT IP e server DHCP. Nella modalità access point (AP), il router N1 Vision deve essere configurato con un indirizzo IP presente nella stessa subnet del resto della rete alla quale si intende collegarsi. L'indirizzo IP predefinito è 192.168.2.254, quando la subnet mask è 255.255.255.0. Questo parametro più essere personalizzato in base alle proprie esigenze.

1. Attivare la modalità AP (access point) selezionando “Enable” (Abilita) 1nella pagina “Use as Access Point only” (Utilizza soltanto come access point). Una volta selezionata但这a opzione, si è in grado di modificare le impostazioni IP.
2. Eseguire le proprie impostazioni IP in modo da adattarle alla rete. Fare clic su "Apply Changes" (Applica modifiche) (2).
3. Collegare un cavo alla porta WAN del router alla propria rete.

Il router N1 Vision a quello punto funziona come un access point. Per accedere nuovamente all'interfaccia utente avanzata basata sul web del router N1 Vision, digitare l'indirizzo IP specificato nella barra di navigazione del proprio browser. Si possono predefinire come di consueto i dati della crittografia, il filtraggio degli indirizzi MAC, l'SSID e il canale.

Impostazione del controllo degli indirizzi MAC

Ilhetto indirizzi MAC è un potente mezzo per specificare quali sono i computer che possono accedere alla rete.

Nota bene: quello elenco è valido solamente per i computer wireless. Questo elenco può essere configurato in modo tale da negare l'accesso a qualsiasi computer che dovesse tentare di accedere alla rete e che non fosse specificato nell'elenco dei filtri. Quando si attiva esta opzione, si deve immettere l'indirizzo MAC di ciascun cliente (ovvero computer) al quale si vuole consentire l'accesso alla rete. L'opzione "Block" (Blocca) consente di disattivare ed attivare lavoramente l'accesso alla rete per qualsiasi computerenza dover aggiuungere e togliere l'indirizzo MAC del computer alla lista.

Impostazione di un elenco dei computer ai quali è permesso l'accesso

1. Selezionare il pulsante di scelta "Allow" (Consenti) (1) per create un elenco di computer ai quali è consentito l'accesso alla rete wireless.
2. Successivamente, nel Campo vuoto "MAC Address" (Indirizzo Mac) (3), digitare l'indirizzo MAC del computer wireless al quale si vuole negare l'accesso alla rete wireless.
3. Seguire lo stesso procedimento per tutti i computer che volete aggiungere.
4. Fare cig sc su "Apply Changes" (Applica modifiche) (4) per terminare.

Impostazione di un elenco dei computer ai quali è negato l'accesso

L'elenco "Deny Access" (Nega l'accesso) vi permette di specificare quali computer NON SI VUOLE che accedano alla propria rete. Sarà negato l'accesso alla rete wireless ai computer riportati nell'élenco. Tutti gli altri potranno accedervi.

1. selezionare il pulsante di scelta "Deny" (Nega) (2) per create un elenco di computer ai quali è consentito l'accesso alla rete wireless.
2. Successivamente, nel Campo vuoto "MAC Address" (Indirizzo Mac) (3), digitare l'indirizzo MAC del computer wireless al quale si vuole negare l'accesso alla rete wireless.
3. Seguire lo stesso procedimento per tutti i computer a cui si desidera negare l'accesso.

4.Fare cli s u "Apply Changes" (Applica modifiche) (4) per terminare.

Configurazione della protezione firewall

Il router N1 Vision è dotato di una protezione firewall che salvaguardia la rete da una vasta gamma di comuni attacchi degli hacker, tra cui:

La protezione firewall inolte maschera le porte comuni generalmente utilizzate per attaccare le reti. Queste porte sembrano essere impostate "furvamente", il che significica che per qualsiasi intento e scopo di un potenziale hacker non esistono. Disattivando la protezione firewall, la rete non rimarrà completamente vulnerabileagli attacchi degli hacker, ma è uncommoneindicato lasciare la protezione firewall attiva.

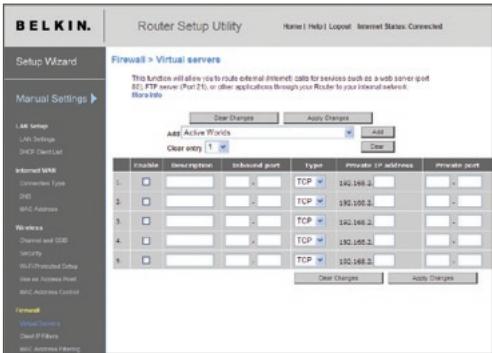

Configurazione delle impostazioni interne di inoltro

La funzione dei server virtuali consente di intradare eventuali richieste di servizio esterne (di Internet), tra cui quella di server web (porta 80), server FTP (porta 21) o altre applicazioniattraverso il proprio router N1 Vision nella rete interna. Poiché i computer interni sono protetti da una protezione firewall,i computer esterni alla rete(presenti in Internet)non possono accedervi perché non riescono a "vederli".Nel caso si desiderasse configurare la funzione del server virtuale per una specifica applicazione, è stata messa a disorientatione una lista di tutte le applicazioni tradizionali. Nel caso la propria applicazione non fosse in elenco, contattare il proprio fornitore di applicazioni per scopire quali siano le impostazioni della porta necessarie.

Scelta di un'applicazione

Selezionare la propria applicazione dall'élenco a discesa. Fareciesu "Add" (Aggiungi).Le impostazioni saranno trasferite nel successivo spazio disponibile nella schermo.Fare clic su Apply Changes" (Applica modifiche) per salvare le impostazioni per quella specifica applicazione.Per eliminare un'applicazione, selezionare il numero della riga che si desidera eliminare e fare clic su Clear" (Cancella).

Immissione manuale delle impostazioni nel server virtuale

Per immettre manually le impostazioni, insere l'indirizzo IP nelle spazio previsto per la macchina interna (server), la porta/e da cui passare (insere una virgola tra una porta e la successiva), selezionare il tipo di porta (TCP o UDP) e fareciesu su "Apply Changes" (Applica modifiche). è possibile passare soltanto attraverso una porta per ciascun indirizzo IP interno. L'apertura delle portesa nella protezione firewall più comportare un rischio per la sicurezza. Le impostazioni sono essere attivate e disattIVATE molto rapidamente. è consigliabile disattivare le impostazioni quando non si utilizza un'applicazione specifica.

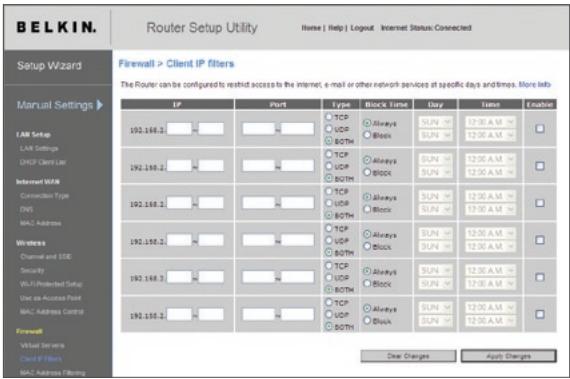

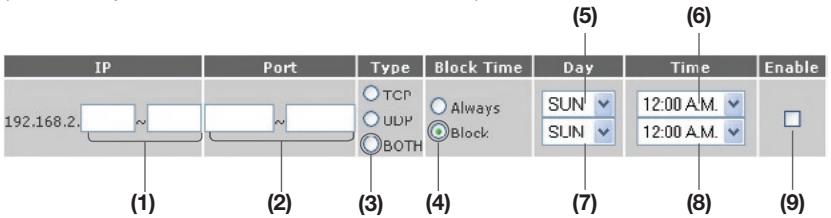

Impostazione dei filtri relativi all'IP del client

Il router N1 Vision può essere configurato in modo da limitare l'accesso a Internet, alla posta elettronica o ad altri servizi di rete in particolare giorni o momenti. La limitazione di accesso ai servizi può essere impostata per uno o più computer.

Per limitare l'accesso ad Internet ad un solo computer, ad esempio, insere nei campi IP l'indirizzo IP del computer per il quale si desidera limitare l'accesso (1). Quindi, digitare "80" nei campi di entrambe le porte (2). Selezionare "Both" (Entrambi) (3). Selezionare "Block" (Blocca) (4). Si puòanche selezionare "Always" (Sempre) per bloccare l'accesso in maniera costante. Selezionare il giorno di inizio in alto (5), il momento di inizio in alto (6), il giorno di fine in fondo (7), ed il momento di fine (8) in fondo. Selezionare "Enable" (Attiva) (9). Fareciesc su "Apply Changes" (Applica modifiche). Il computer all'indirizzo IP specificato ora sare bloccato dall'accesso ad Internet nei momenti specificati. Notabene: Accertarsi di aver selezionato il fuso orario corretto da "Utilities> System Settings> Time Zone" (Utile> Impostazioni del systema> Fuso orario).

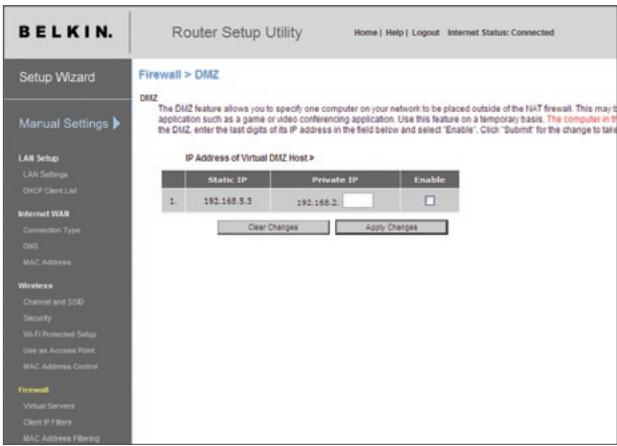

Attivazione dell'impostazione DMZ (Demilitarized Zone)

L'impostazione DMZ consente di specificare un computer della rete da posizionare al di fuori della firewall di protezione. Questa operazione potrebbe essere necessaria nel caso la protezione stesse causando problemi con un'applicazione, come ad esempio un gioco o un'applicazione di videoconferenza. Utilizzato esta funzione solo provvisoramente. Il computer nella DMZ NON è protetto dagli attacchi degli hacker.

Per inserire un computer nella DMZ, inserire le ultime cifre del suo indirizzo IP nelcampo IP e selezionare "Enable" (Abilita). Fare cli su "Apply Changes" (Applica modifiche) perché le modifiche abbiano effetto. Se si stessero utilizzato diversi indirizzi statici WAN IP, è possibile selezionare a quale indirizzo WAN IP dirigere l'host DMZ. Digitare l'indirizzo WAN IP al quale si desidera indirizzare l'host DMZ, digitare le ultime due cifre dell'indirizzo IP del computer host DMZ, selezionare "Enable" (Abilita) e fare cli su "Apply Changes" (Applica modifiche).

avanzata basata sul web

Usare il Dynamic DNS - - Il servizio Dynamic DNS (DNS dinamico) vi permette di trasformare un indirizzo IP dinamico in un nome host statico in uno qualsiasti dei domini offerti alla DynDNS.org. Ciò permette di accedere ai computer di rete più facilemente da varie postazioni Internet. DynDNS.org offre questo servizio, per un massimo di 5 host name, gratuitoamente alla comunità Internet. Il servizio "Dynamic DNSSM è ideale per i siti web domestici, file server o per amplificare l'accesso ai file archiviati e al PC in casa quando si è al lavoro. Con quello servizio si può essere certi che il proprio nome host porti sempre al proprio indirizzo IP,anche se I'ISP lo cambia. Quando I'indirizzo IP cambia, i vosri amici e colleghi saranno sempre in grado di retracciarvi andando su tuonome.dynds.org!

Per registrarsi Gratisamente al servizio di nome host DNS dinamico, andare al link http://www.dyndns.org.

Impostazione dell'aggiornamento client del DNS dinamico - - Prima di poter usfuriere del servizio di aggiornamento Gratis, è necessario registrarsi con DynDNS.org. Una volta effettuata la registrazione, seguire le seguenti istruzioni:

1. Inserire il proprio name utente DynDNS.org nel campo "UserID" (1).
2. Inserire la propria password DynDNS.org nel campo "Password / Key" (2).
3. Nel Campo "Domain Name" (Nome dominio) digitare il nome del dominio DynDNS.org creato con DynDNS.org. (3).
4. Fare cig sc su "Update Dynamic DNS" (aggiorna il DNS dinamico) per aggiornare il proprio indirizzo IP.

Ogni volta che l'indirizzo IP fornito dall'ISP cambia, il router N1 Vision aggiornera automaticamente i server di DynDNS.org con il nuovo indirizzo IP. è possible effettuare esta operazioneanche manualemente, facendo cliq sul pulsante "Update Dynamic DNS" (Aggiorna il DNS dinamico) (4). (4).

Gli hacker informatici utilizzato quello – che è noto come “pinging” per scoprirle potenziali vittime in Internet. Colpendo uno specifico indirizzo IP e ricevendo una risposta da detto indirizzo IP, un hacker è in grado di stabilire se ci sia qualcosa di interessante o meno. Il router N1 Vision più essere impostato in modo da non rispondere ad un ping ICMP proveniente dall'esterno. Questo aumento il livello di protezione del router N1 Vision.

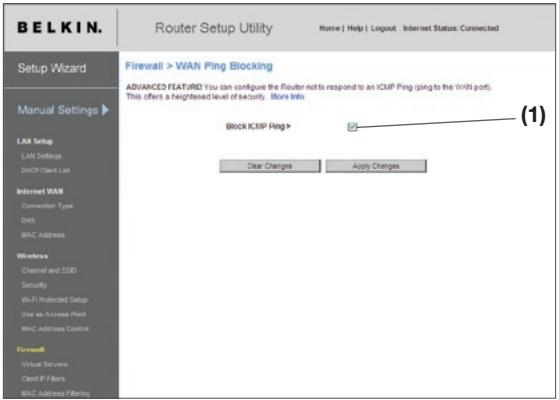

Per disattivare la risposta al ping, selezionare "Block ICMP Ping" (Blocca ping ICMP) (1) e fareciesu "Apply Changes" (Applica modifiche). Il router N1 Vision in quello modo non reagirà se colpito da un ping ICMP.

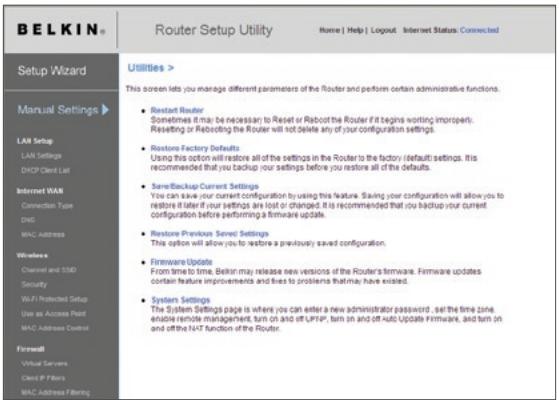

Utility - La schermata "Utilities" (programmai di utilità) consente di gestire diversi parametri del router N1 Vision ed eseguire alcune specifiche funzioni aminatoriative.

Riavvio del Router

A volte, se inizia a funzionare in modo scorretto, il router deve essere riavviato. Se il router dovesse essere riavviato, le impostazioni di configurazione NON saranno cancellate.

Riavvio del router per ripristinare il normale funzionamento

1. Fare clc sul pulsante "Restart Router" (Riavvia il router).

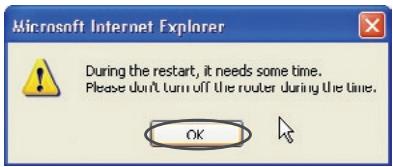

1. Compare il seguente messaggio. Fare cliq su "OK".

1. Compare il seguente messaggio. Il riavvio del router più durare fino a 60 secondi. É importante non togliere l'alimentazione dal router durante il suo riavvio.

1. Sullo schermo compare un conta alla rovescia di 60 secondi. Quando il conta alla rovescia raggiunge lo zero, il router viene riavviato. La home page del router dovrebbe apparire automaticamente. In caso contrario, digitare l'indirizzo del router (predefinito = 192.168.2.1) nella barra di navigazione del proprio browser.

Ripristino delle impostazioni predefinite

Con esta opzione è possibile ripristinare tutte le impostazioni eseguite dal produttore del router. É consigliabile fare una copia di tutte le impostazioni prima di ripristinare quella predefinite.

1. Fare clic sul pulsante "Restore Default" (Ripristina impostazioni predefinite).

1. Compare il seguente messaggio. Fare cliq su "OK".

1. Compare il seguente messaggio. Il ripristino delle impostazioni predefinite comprende anche il riavvio del router. Questo processo vuo durare fino a 60 secondi. è importante non togliere l'alimentazione dal router durante il suo riavvio.

1. Sullo schermo compare un conta alla rovescia di 60 secondi. Quando il conta alla rovescia raggiunge lo zero, le impostazioni predefinite del router vengono ripristinate. La home page del router dovrebbe apparire automaticamente. In caso contrario, digitare l'indirizzo del router (predefinito = 192.168.2.1) nella barra di navigazione del proprio browser.

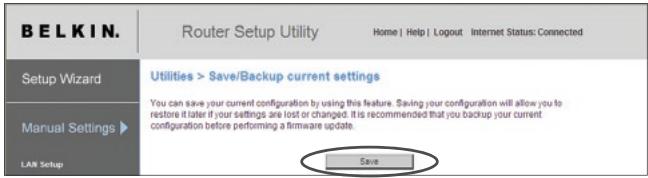

Salvataggio di una configurazione corrente

Questa opzione consente di salvare la configurazione attuale. Salvando la configurazione corrente è possibile ripristinarla in un momento successivo nel caso le impostazioni andassero perdute o venissero modificate. É consigliabile fare una copia della configurazione attuale prima di eseguire un aggiornamento del firmware.

1. Fare clic su "Save" (Salva). Compare una finestra chiamata "File Download". Fare clic su "Save" (Salva).

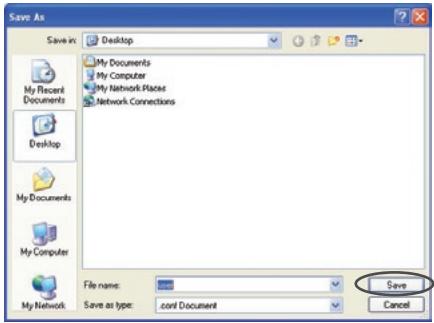

1. Si après una finestra che consente di selezionare la posizione in cui salvare il file di configurazione. Selezionare il percorso. A questo file più essere assecnato qualsi name si desideri, oppure si più utilizzato il nome predefinito "Config".

Accertarsi che al file venga assegnato un nome tale da consentirne il ritrovamento in un momento successivo. Una volta selezionata la posizione ed il nome del file,fare clic su "Save" (Salva).

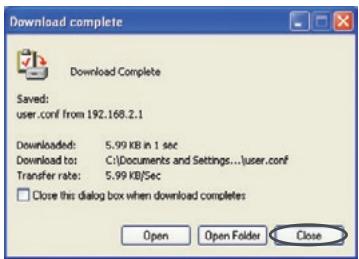

1. A salvataggio terminato, compare la finestra illustrata di seguito. Selezionare "Chiudi".

La configurazione è stata salvata.

Ripristino di una configurazione precedente

Questa opzione consente di ripristinare qualsiasi configurazione salvata in precedenza.

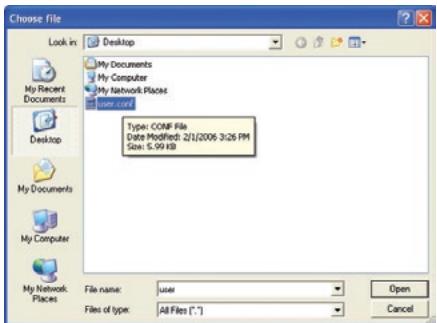

1. Fare cig scu "Browse" (Sfoglia). Si après una finestra che consente di selezionare la posizione del file di configurazione. Tutti i file di configurazione terminano con ".cfg". Trovare il file di configurazione che si desidera ripristinare e fare doppio cig scu diesso.

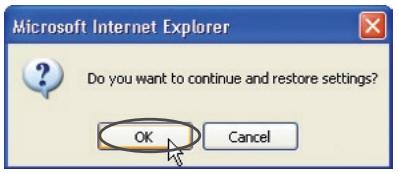

1. Verrà chiesto se si desidera continuare. Fare clic su "OK".

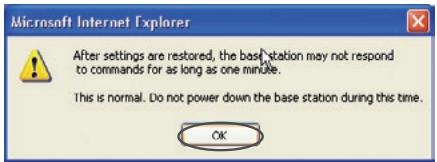

1. Compare una finestra di promemoria. Perché il processo di configurazione si completi ci verranno fina a 60 secondi. Fare clic su "OK".

1. Sullo schermo compare un conta alla rovescia di 60 secondi. Quando il conta alla rovescia raggiunge lo zero, la configurazione del router viene ripristinata. La home page del router dovrebbe apparire automaticamente. In caso contrario, digitar e l'indirizzo del router (predefinito = 192.168.2.1) nella barra di navigazione del proprio browser.

Aggiornamento del firmware

Di tanto in tanto, Belkin potrebbe pubbicare nuove versioni del firmware del router. Gli aggiornamenti del firmware contengono alcuni miglioramenti e consentono di risolverere possibili problemi esistenti nelle versioni precedenti. I nuovi firmware pubblicati da Belkin si posso scaricare dal址o Belkin, aggiornando in quello modo il firmware del router alla versione più recente.

Controllo di una nuova versione del firmware

Il pulsante "Check Firmware" (Verifica firmware) (1) consente di verificare istantaneamente se esista una nuova versione del firmware. Facendo click su quello pulsante, compare una nuova finestra di browser che informa che non è disponibile nessun nuovo firmware o che esiste una nuova versione. Se esiste una nuova versione, la si può scaricare.

Download di una nuova versione del firmware

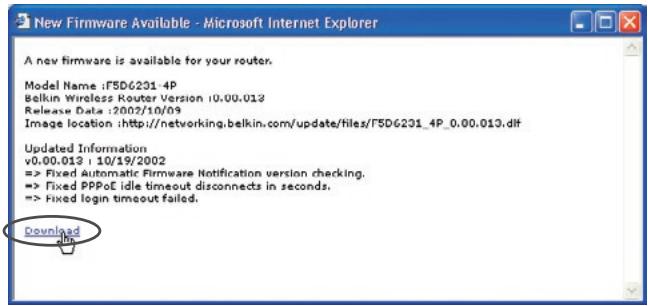

Facendo clic su "Check Firmware" (Verifica firmware), e se una nuova versione è disponibile, compare una schermata simile alla seguente.

1. Per scaricare la nuova versione di firmware,fare cli su "Download" (Scarica).
2. Si après una finestra che consente di selezionare la posizione in cui salvare il file firmware. Selezionare il percorso. A questo file può essere assegnato qualsiasi nome si desideri, oppure si può utilizzare il nome predefinito. Accertarsi di collocare il file in una posizione tale da consentirne il ritrovamento in un momento successivo. Una volta selezionata la posizione,fareciesu "Save" (Salva).

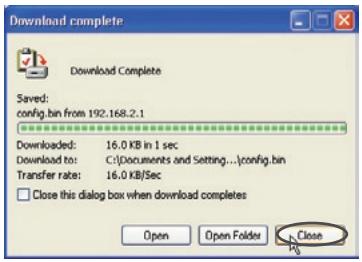

1. A salvataggio terminato, compare la finestra illustrata di seguito. Selezionare "Chiudi".

Il download del firmware è terminato. Per aggiornare il firmware, seguire leindicazioni riportate di seguito in "Aggiornamento del firmware del router".

Aggiornamento del firmware del router

1. Dalla pagina "Firmware Update" (Aggiornamento del firmware),fare cliscu "Browse"(Sfoglia). Si après una finestra che consente di selezionare la posizione del file di aggiornamento firmware.

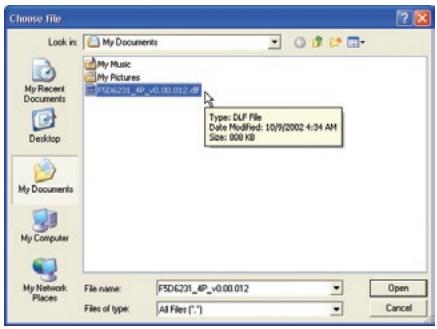

2. Andare al file di firmware scaricato. Selezionarlo facendo doppio cli sul nome del file.

3.La casella "Update Firmware" (Aggiornamento firmware) ora visualizza la posizione ed il nome del file di firmware appena selezionato. Fare cli su "Update" (Aggiorna).

1. Vi verrà chiesto se si è certi di voler continuare. Fare clic su "OK".

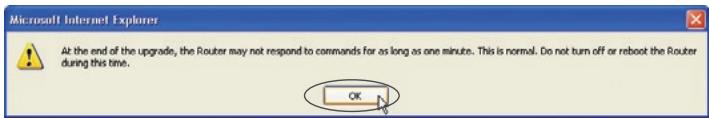

1. Compare un ulteriore messaggio. Questo messaggio dice che il router N1 Vision potrebbe non rispondere per un massimo di un minuto, in quanto il firmware è stato caricato nel modem router ed il router viene riavviato. Fareciesu "OK".

1. Sullo schermo compare un conta alla rovescia di 60 secondi. Quando il conta alla rovescia raggiunge lo zero, l'aggiornamento del firmware del router N1 Vision è completo. La home page del router appeare automaticamente. In caso contrario, digitare l'indirizzo del router N1 Vision (predefinito = 192.168.2.1) nella barra di navigazione del proprio browser.

Modifica delle impostazioni diistema

Nella pagina "System Settings" è possible insere una nuova password per l'amministratore, impostare il fuso orario, attivare la gestione a distance ed attivare e disattivare la funzione NAT del router.

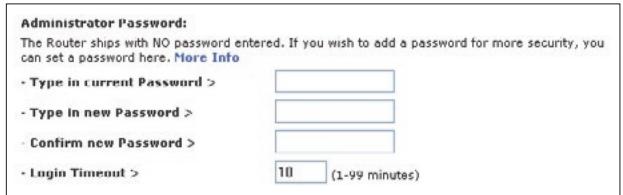

Impostazione o modifica della password amministratore

Il router N1 Vision viene fornito perché una password. Se si desidera impostare una password per avere una maggiore protezione, lo si puòfare da qui. La password deve essere annotata e custodita in unippo sicuro, in quanto sare necessaria per connettersi al router in futuro. è inoltrere consigliabile inseire una password nel caso si intenda utilizzare l'opzione di gestione a distance del router N1 Vision.

Modifica della durata di connessione

L'opzione di durata della connessione consente di impostare un intervallo di tempo di connessione all'interfaccia avanzata di impostazione del router N1 Vision. Il timer parte dal momento in cui non si rileva alcuna attività. Ad esempio, se fosse stata apportata quale modifica all'interfaccia di impostazione avanzata, il computer si gestirà da solo essere dover fareciesu "Logout". Supponendo che la durata di connessione sia stata impostata su 10 minuti, dopo 10 minuti di mancato utilizzo del computer, la sessione di connessione verrà interrotta. Per apportare ulteriori modifiche sare quindi necessario connettersi di nuovo al router. L'opzione di durata della connessione è prevista a scopo cautelativo ed è preimpostata su 10 minuti.

Nota bene: è possibile connettere all'interfaccia avanzata di impostazione del router soltanto un computer alla volta.

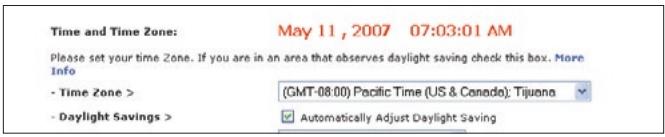

Impostazione dell'ora e del fuso orario

Il router N1 Vision aggiorna l'orario collegandosi ad un server SNMP (Simple Network Time Protocol). In quello modo il router è in grado di sincronizzare l'orologio delsystema con la rete Internet mondiale. L'orologio sincronizzato presente del router viene utilizzato per registrar l'élenco di protezione e controllinge il filtrlo client. Selezionale il fuso orario della area in cui si risiede. Si disponete di un'opzione per selezionare un server NTP primario e un'alto di backup permantere sincronizzato l'orario del router. Selezionale il server NTP dal menu a tendina o semplicamente non apportare modifiche.

Se si vivare in una zona che osserva l'ora legale, insere un segno di spunta nella casella accanto a "Enable Daylight Saving" (Attiva ora legale). L'orologio delsystema potrebbe non aggiornarsi immediatamente. Attendere almeno 15 secondi perché il router possa contattare i server di Internet e ricevee una risposta. L'utente non pouso impostare autonomamente l'orologio.

Attivazione della gestione a distance

Prima di attivare esta funzione avanzata del router Belkin, ACCERTARSI DI AVER IMPOSTATO LA PASSWORD AMMINISTRATORE. La gestione a distanza consente di modificare le impostazioni del router da qualsiasi punto di Internet.

Ci sono due metodi per gestire a distance il router N1 Vision Il primo consente di accedere al N1 Vision da qualsiasi punto di Internet selezionando "Any IP address can remotely manage the N1 Vision" (Qualsiasi indirizzo IP può gestire a distance il router N1 Vision). Digitando il proprio indirizzo WAN IP da qualsiasi computer in Internet, compare una schermata di connessione nella quale è necessario digitare la password del proprio modem router. Il secondo modo consiste nel consentire ad uno specifico indirizzo IP di gestire soltanto a distance il router. Questo tipo è più sicuro, ma meno come do. Per utilizzato questo metodo, digitare l'indirizzo IP dal quale si sa di accederere al router nelle spazio previsto e selezionare "Only this IP address can remotely manage the N1 Vision" (Soltanto quello indirizzo IP può gestire a distance il router N1 Vision). Prima di attivare esta funzione è FORTEMENTE CONSIGLIATO aver impostato la propria password amministratore. Lasciando la password vuota, potenzialmente siCTL preil modem router N1 Vision a eventuali intrusioni esterne.

Funzione avanzata: L'opzione "Remote Access Port" consente di configurare la porta per la gestione remota. La porta di accesso predefinita è la porta 80.

Remote Management:

Nota bene: Questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti.

Prima di attivare questa funzione, ACCERTARSI DI AVER IMPOSTATO LA PASSWORD AMMINISTRATORE. Il NAT (Network Address Translation) è il metodoattraverso il quale il router N1 Vision condivide un unico indirizzo IP assegnato dal proprio ISP con gli altri computer presenti nella rete. Utilizzato但这a funzione soltanto se l'ISP assegna all'utente diversi indirizzi IP o se si desidera che l'opzione NAT venga disattivata per una configurazione avanzata delsystema. Se si ha un solo indirizzo IP e si disattiva l'opzione NAT, i computer all'interno della rete non sono in grado di accedere ad Internet. Si potrebbero verificareanche other problemi. La disattivazione dell'opzione NAT non influsce sulle funzioni della protezione firewall.

NAT Enabling:

Abilitazione / disabilitazione del servizio UPnP

Il servizio UPnP (Universal Plug-and-Play) è un'altra opzione avanzata messa a disposizione dal router N1 Vision Belkin. Si tratta di una Tecnologia in grado di offrir un funzionamento diretto delle opzioni di trasmissione di messaggi vocali, video, giochi ed altre applicazioni conformiagli standard UPnP. Per funzionare correttamente, alcune applicazioni richiedono che la protezione firewall del router sa configurata in maniera specifica. Per farlo è generalmente necessario aprire le portecTP e UDP e, in alcuni casi, impostare le portetrigger. Un'applicazione conforme al servizio UPnP ha la capacité di comunicare con il router, fondamentalemente "dicendo" al router N1 Vision come configurare la protezione firewall. Il router viene fornito con l'opzione UPnP disabilitata. Se si sta utilizzato una qualsiasi applicazione conforme al servizio UPnP, e si desidera utilizzare le opzioni UPnP, QUESTe si possono attivare. É sufficiente selezionale "Enable" (Abilita) nella sezione "UPnP Enabling" (Abilitazione UpnP) della pagina "Utilities" (Utility). Fare cliq su "Apply Changes" (Applica modifiche) per salvare la modifica.

UPNP Enabling:

Abilitazione / disabilitazione del servizio Auto Firmware Update

Questa novità mette a disposizione del router N1 Vision la capacité integrata di ricercare automaticamente una nuova versione di firmware ed avvisare l'utente della disponibilità del nuovo firmware. Nel momento in cui avviene la connessione con l'interfaccia avanzata del N1 Vision, il router esegue unCONTROL per verificare la disponibilità di nuovo firmware. In quello caso, si viene avvisati. è possibile scegliere se scaricare la nuova versione o ignorarla.

INNANZITUTTO, impostare il computer collegato al modem via cavo o ADSL FIRSTseguendo queste fasi. Le stesse operazioni si possono eseguire ancche per aggungere altri computer al router dopo aver impostato il router N1 Visionin modo da collegarlo ad Internet.

Configurazione manuale delle impostazioni di rete nei sistemi operativi Mac fino alla versione 9.x

1. Aprière il menu "Apple" SeLECTIONARE dapprima "Control Panels" e quindi "TCP/IP".
2. Compare il pannello di controllo TCP/IP. Selezionare "Ethernet Built-In" (Ethernet Integrato) o "Ethernet" dal menu a tendina "Connetti tramite". (1).

1. Next to "Configure" (2) se è stato selezionato "Manualmente", il router deve essere impostato per consentire una connessione IP statica. Scrivere le informazioni relative all'indirizzo nella tabella in basso. Queste informazioni devono essere inserite nel router.

1. Se non fosse più impostato, in "Configure:" (Configura), selezionale "Using DHCP Server" (Utilizzando server DHCP). Questo indichiera al computer di ottener e un indirizzo IP dal router.
2. Chiudere la finestra. Nel caso fosso rato state fatte alcune modifiche, compare la seguente videata: Fare cli c sc "Save" (Salva).

Configurazione manuale delle impostazioni di rete nei sistemi operativi Mac

1. Fare cli cull'icona "Preferenze di sistema".

1. Selezionare "Network" (1) dal menu "Preferenze di sistema".
2. Selezionare "Built-in Ethernet" (2) accanto all'opzione "Mostra" nel menu "Rete".

1. Selezionare la scheda "TCP/IP" (3). Accanto a "Configure" (4), dovrebbero comparire "Manually" (Manualmente) o "Using DHCP" (Utilizza DHCP). In caso contrario, verificare nella scheda PPPoE (5) che l'opzione "Connect using PPPoE" (Utilizza PPPoE) NON sia stata selezionata. Se lo fosse, il router deve essere configurato per un tipo di connessione PPPoE, usando il proprio name utente e password.
2. Se è stato selezionato "Manually" (Manualmente), il router deve essere impostato in modo da eseguire un tipo di connessione IP statico. Scrivere le informazioni relative all'indirizzo nella tabella in basso. Queste informazioni devono essere inserte nel router.

6.Se non fosse già selezionato, selezionare "Using DHCP Server" (Utilizzando server DHCP) accanto a "Configure" (Configura) (4), quando fareciesu "Apply Now" (Esegui ora).

Le impostazioni di rete sono ora configurate per consentire di utilizzare il router N1 Vision.

Configurazione manuale delle impostazioni di rete in Windows®2000, NT o XP

1. Fare cig su "Start", "Settings" (Impostazioni) e quindi su "Control Panel" (Pannello di controllo).
   2.Fare doppio cli c sull'icona "Network and dial-up connections" (Connessione di rete ed accesso remoto) (Windows 2000) o sull'icona "Network" (Rete) (Windows XP).

3.Fare cig con il tasto destro del mouse sull'opzione "Local Area Connection" (Connessione locale) associata alla propria sched a rete e selezionare "Properties" (Proprietà) dal menu a tendina.
4. Dalla finestra "Local Area Connection Properties" (Proprietà connessione locale)fareclc su "Internet Protocol(TCP/IP)(Protocollo Internet(TCP/IP)efarecliscul pulsante "Properties" (Proprietà).Compare la seguente schermata:

1. Se l'opzione "Use the following IP address" (Specifica l'indirizzo IP)(2) è selezionata, il router deve essere impostato per un tipo di connessione IP statica.. Scrivere le informazioni relative all'indirizzo riportate nella tabella in basso. Queste informazioni devono essere inserite nel router N1 Vision.

1. Se non fosse più selezionata, selezionare l'opzione "Ottieni automaticamente un indirizzo IP"(1) e "Ottieni automaticamente un indirizzo server DNS" (3). Fareciesu "OK".

Le impostazioni di rete sono ora configurate per consentire di utilizzare il router N1 Vision.

Configurazione manuale degli adattatori di rete in Windows 98SE o Me

1. Con il tasto destro del mouse,fare clic su "My Network Neighborhood" e selezionare "Properties" (Proprietà).

2. Selezionare "Impostazioni TCP/IP" per l'adattatore di rete installato. Si après esta finestra.

Nella maggior parte dei casi non è necessario eseguire molte modifiche alle impostazioni del browser web. Nel caso l'accesso ad Internet o l'utilizzo dell'interfaccia utente avanzata basata sul web creassero quello problema, modificare le impostazioni del browser in base alle impostazioni consigliate in questo capitolo.

Microsoft® Internet Explorer 4.0 o successive

1. Avviare il browser Web. Selezionare "Strumenti" e "Opzioni Internet".

1. Nella schermata "Internet Options" (Opzioni Internet) compaiono tre selezioni. "Non utilizzato mai connessioni remote", "Usa connessione remota se non è disponibile una connessione di rete" e "Utilizza sempre la connessione remota predefinita". Se è possible, selezionare "Non utilizzato mai connessioni remote". Nel caso non fosse possibile eseguire una selezione, passare alla fase successiva.

3.Nella finestra "Internet Options" (Opzioni Internet), selezionare "Connections" (Connessioni) e, quindi, "LAN Settings..." (Impostazioni LAN).

1. Accertarsi che non vi siano segni di spunta vicino a nessuna delle opzioni visualizzate: "Rileva automaticamente impostazioni", "Utilizza script di configurazione automatica" e "Utilizza un server proxy". Fareciesu "OK". Ancora un clic su "OK" nella pagina delle "Opzioni Internet".

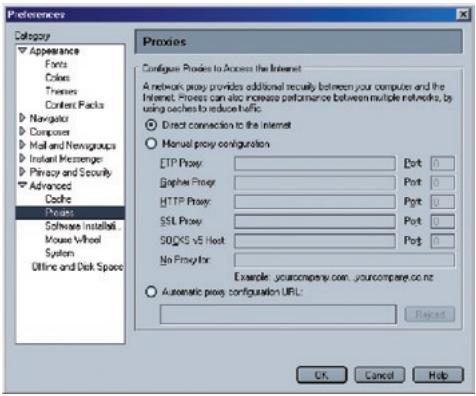

Netscape Navigator version 4.0 o successiva.

1. Avviare Netscape. Clic su "Modifica", quindi su "Preferenze".
2. Nella finestra delle preferenze,*cliccare su "Advanced" (Avanzate),quindi selezionare "Proxy".Nella finestra "Proxy", selezionare "Connessione diretta a Internet".

L'assistente di installatione non si avvia automaticamente.

Se il CD-ROM non fa partire automaticamente il programma di INSTALLazione facilitata, il computer potrebbe averere altre applicazioni che interferiscono con il drive del CD.

1. Se il programma di INSTALLazione guidata non compare entro 15-20 secondi, après il proprio drive del CD-ROM facendo doppio cli cull'icona "Risorse del computer" sul desktop.
2. Successivement,fare doppio cigc sull'icona del CD-ROM per iniziare I'installazione guidata.
3. Il programma di INSTALLazione guidata si dovrebbe avviare nel giro di quale secondo. Se"Ince compare una finestra con i file contenuti nel CD,fare doppio cli cull'icona "setup.exe".
4. Se il programma di installatione guidata non si avvia, vedere il capitolo intitolato "Configurazione manuale delle impostazioni di rete del computer" (a pagina 83 di questo manuale) per un metodo di configurazione alternativo.

Il software di assistenza all'installazione non ha rilevato il router N1 Vision.

Se il programma di installatione facilitata non è in grado di trovare il router N1 Vision nel corso del processo di installatione, verificare quanto segue:

1. Se il programma di INSTALLazione facilitata non è in grado di trovare il router N1 Vision durante il processo di INSTALLazione potrebbe esserci una protezione firewall esterna installata nel computer che sta cercando di accedere a Internet. Esempi di software di protezione firewall esterni sono ZoneAlarm, BlackICE PC Protection, McAfee Personal Firewall e Norton Personal Firewall. Se nel proprio computer è installato un software di protezione firewall, accertarsi di averlo configurato correttamente. è possibile stabilire se il software di protezione firewall stia impedendo l'accesso disattivandolo provvisoramente. Se, quando la protezione firewall non è attiva, l'accesso a Internet funziona correttamente, è necessario modificare le impostazioni della protezione firewall perché esta funzioni quando è attiva. Vedere le istruzioni del produttore del software firewall per conoscere la procedura di configurazione della protezione firewall per consentire l'accesso a Internet.

2. Staccare l'alimentazione del router per 10 secondi, quando collegarla nuovamente al router N1 Vision. Accertarsi che il display del router N1 Vision sia accesso. In caso contrario, accertarsi che l'adattatore CA sia collegato al router N1 Vision e collegato alla presa a muro.

3. Verificare che vi sia un cavo collegato tra (1) la porta di rete (Ethernet) sul retro del computer e(2) una delle porte "to Wired Computers" per computer cablati sul retro del router.

Nota bene: il computer NON dovrebbe essere collegato alla porta marcata "to Modem" sul retro del router N1 Vision.

1. Specnere e riavviare il computer. Quindi riavviare il programma di installmente guidata "Easy Install Wizard".

Se l'assistente di installatione non riesce a trovare il router N1 Vision, vedere il capitolo intitolato "Configurazione manuale delle impostazioni di rete" per conoscere le fasi di installatione.

L'assistente di installatione non riesce a collegare il router N1 Vision a Internet.

Se l'assistente di installatione non è in grado di collegare il router N1 Vision a Internet, verificare quanto segue:

1. Applicare i suggerimenti forniti dal programma di installmente guidata.
2. Se il vostro ISP richiede un nombre utente ed una password, accertarsi di aver digitato correttamente queste informazioni. Alcuni nomi utenti richiedono la presenza del nome del dominio del provider alla fine del nome. Ad esempio: "[e-mail]". Potrebbe essere necessario digitarle la parte "@mioisp.com" del nome utente insieme al nome utente.

Se si continua a non avee un collegamento a Internet, vedere il capitolo intitolato "Configurazione manuale delle impostazioni di rete" (a pagina 75 di quello manuale) per un metodo di configurazione alternativo.

• Il programma di INSTALLazione guidata è terminato, ma il browser web non funziona.
• Non rieszco a connetermi a Internet. La spia "modem" del router N1 Vision è lampeggiante e la spia "internet" è lampeggiante.

Il collegamento a Internet non avviene, la spia "modem" è spenta e la spia "internet" lampeggia: il modem e il router potrebbero non essere collegati correttamente.

1. Accertarsi che il cavo di rete tra il modem e il router sia collegato. Una estremità del cavo dovrebbe essere collegata alla porta del router N1 Vision denominata "to Modem" e l'altra estremità alla porta della rete del modem.
2. Staccare il modem via cavo o DSL alla fonte di alimentazione per 3 minuti. Dopo tre minuti, collegare nuovamente il modem alla presa di alimentazione. Questo potrebbe costringere il modem a riconoscere correttamente il router N1 Vision.
3. Staccare l'alimentazione del router per 10 secondi, quando collegarla nuovamente. In quello modo il router tenterà di comunicare nuovamente con il modem. Se la spia "modem" non si accende sul router N1 Vision dopo aver terminatoThose operazioni, contattare il servizio di assistenza tecnica Belkin.

4. Provare a spegnere eriaviare il computer.

5. Il programma di INSTALLazione guidata è terminato, ma il browser web non funziona.

6. Non rieszco a connetermi a Internet. La spia "modem" del router N1 Vision è attiva e l'icona "internet" è lampeggiante.

7. Se non si riesce a collegarsi ad Internet, la spia "modem" è accesa e la spia "internet" lampeggia: il tipo di connessione potrebbe non essere adatto alla connessione dell'ISP.

8. Se la connessione preve de un indirizzo IP statico, il vosto ISP deve assegnarvi un indirizzo IP, una subnet mask e l'indirizzo gateway. Vedere il capitolo intitolato "Metodo di configurazione alternatively" per ulteriori dettagli sulla modifica di queste impostazioni.
9. Se la vostra connessione è del tipo PPPoE, il vosto ISP delve assegnarvi un nome utente, una password e, a volte, un nome di servizio. Accertarsi che la connessione al router N1 Vision sia configurata come PPPoE e che le impostazioni siano state riportate correttamente. Vedere il capitolo intitolato "Metodo di configurazione alternatively" per ulteri o dettagli sulla modifica di queste impostazioni.
10. Si potrebbe ave r'esigenza di configurare il router in modo da rispetto i requisiti dell'ISP. Per eseguire la ricerca nella Knowledge Base per questioni specifiche inerenti gli ISP, andare su: http://web.belkin.com/support e digitare "ISP" nel Campo "Product Support Search" (Ricerca del prodotto supportato)

Se, dopo aver verificatoThose impostazioni, non fosse ancorta possibile accedere ad Internet, si prega di contattare il servizio di assistenza tecnica Belkin.

• Il programma di installatione guidata ha terminato l'installazione, ma il browser web non funziona.

• Non rieszco a connetermi a Internet. La spia "modem" del router N1Vision è lampeggiante e la spia "internet" è lampeggiante.

• Se la spia "modem" lampeggia e la spia "internet" è fissa, ma non si riesce ad accedere ad Internet, la causa potrebbe essere la presenza di un software firewall di terzi installato nel computer e che sta tentando di accedere a Internet. Esempi di software di protezione firewall esterni sono ZoneAlarm, BlackICE PC Protection, McAfee Personal Firewall e Norton Personal Firewall.

• Se nel proprio computer è installato un software di protezione firewall, accertarsi di averlo configurato correttamente. É possible stabilire se il software di protezione firewall stia impedendo l'accesso disattivandolo provvisiamente. Se, quando la protezione firewall non è attiva, l'accesso a Internet funziona correttamente, è necessario modificare le impostazioni della protezione firewall perché cette funzioni quando è attiva.
• Vedere le istruzioni del produttore del software firewall per conoscere la procedura di configurazione della protezione firewall per consentire l'accesso a Internet.

Se, dopo aver verificato QUESTe impostazioni, non fosse ancora possibile accedere a Internet, si prega di contattare il servizio di assistenza tecnica Belkin.

Non riesco ad impostare un collegamento

a Internet in modalità wireless.

Se non si riesce a collegarsi ad internet da un computer wireless, si consiglia di controllare quanto segue:

1. Controllare le spie del router. Dovrebbero essere come di seguito:

2. La spia "router" dovrebbe essere accesa.

3. La spia "radio wave" soprà la spia "router" dovrebbe essere accesa.
4. La spia "modem" dovrebbe essere e non lampeggiante.
5. La spia "Internet" dovrebbe essere e non lampeggiante.

6. La spia "Wireless" dovrebbe essere e non lampeggiante.

7. Aprire il software della utility wireless facendo cli cull'icona nel desktop di sistema nell'angolo in basso a destra dello schermo.

8. La finestra che si après cui si come di secondo il modello della Scheda Wireless; tuttavia, una delle utility dovrebbe contentere un elenco con le "Available Networks": le reti wireless disponibili alle quali è possibile collegarsi.

Il nome della rete wireless apparne nei risultati?

Si, il nome della mia rete è in elenco - passare alla soluzione dal titolo "Non riesco a collegarmi ad Internet in modalità wireless, ma il nome della mia rete è in elenco".

No, il nome della mia rete non è in elenco –passare alla soluzione dal titolo “Non riesco a collegarmi ad internet in modalità wireless e il nome della mia rete non è in elenco”.

Non riesco a collegarmi ad Internet in modalità wireless, ma il nome della mia rete è in elenco.

Se il nome della rete apparne nell'elenco "Available Networks", seguire le seguenti indicazioni per collegarsi in modalità wireless:

1. Fare cliq sul nomc corretto della rete nell'elenco "Available Networks".
2. Se la protezione (crittografia) della rete è stata attivata, bisognerà digitare la chiave di rete. Per ulteri informazioni sulla protezione, vedere la pagna "Modifica delle impostazioni di protezione della rete wireless".
3. In pochi secondi, l'icona diSYSTEMA nell'angolo in basso a sinistra dello schermo dovrebbe diventare verde,indicando la corretta connessione alla rete.

Non riesco a collegarmi ad Internet in modalità wireless e il nome della mia rete non è in elenco.

Se il nome corretto della rete non appare nell'elenco "Available Networks", seguire le seguenti indicatori per risolverre il problema:

1. Se possibile, spostare provvisoriamente il computer a 1,5/3 m dal router. Chiudere la utility Wireless ed aprirla di nuovo. Se il nome corretto della rete ora appeare nell'elenco "Available Networks", potrebbe trattarsi di un problema di copertura o di interferenza. Vedere i suggerimenti nel capitolo intitolato "Collocazione del router N1 Vision" di quello manuale.
2. Se si sta usingo un computer collegato al router mediante un cavo di rete (anziché in modalità wireless), assicurarsi che la funzione "Broadcast SSID" (Trasmetti SSID) sia abilitata. Questa impostazione più essere trovata nella网首页 di configurazione wireless "Channel and SSID" (Canale e SSID) del router N1 Vision.

Se, dopo aver seguito queste istruzioni, alla non dovesto riuscire ad accedere ad internet, si prega di contattare il servizio di assistenza tecnica Belkin.

Il livello delle prestazioni della rete wireless non è buono
Iltrasferimento deldataa volte èlento.
Il segnale è debole.
- Si incontrano dificilità nell'impostare e/o mantenere una connessione con una rete VPN (Virtual Private Network).

La Tecnologia wireless è basata sulla Tecnologia radio. Cio significica che la connettività è le prestazioni di trasmissione tra i dispositivi diminuiscono con l'augmente della distance. Altri fatti che possono causare un indebolimento del segnale (il metallo è generalmente l'indiziato numero uno) sono gli ostacoli quali muri e apparecchiature in metallo. Inoltre, augmentando ulteriormente la distance dal router N1 Vision, la velocità della connessione diminuisce.

Per determinare se i problemi wireless siano dovuti a fattori di copertura, provare a posizionare il computer a 1,5/3 metri di distance dal router N1 Vision.

Cambiare il canale wireless: -a seconda del traffico wireless locale e delle interferenze,ambiare il canale wireless della rete cui migliorarne le prestazioni e l'affidabilità. Il canale predefinito del router N1 Vision è l'11, tuttavia, si possono scegliere altri canali, a seconda del paese nel quale ci si trova. Consultare il capitolo "Variazione del canale wireless" a pagina 43 per le istruzioni su come scegliere altri canali wireless.

Limitazione della velocità di trasmissione -Limitare la trasmissione dati cui aultare a migliorare la copertura wireless e la stabilità della connessione. La maggior parte delle schede di rete offre la possibilità di limitare la trasmissione dati. Per cancellare questa proprietà, andare sul pannello di controllo di Windows, aprire "Connectioni di rete" e fare doppio ciglio sulla connessione della propria schedà di rete wireless. Nella finestra di dialogo "Properties", nella tabella "General" selezionare il pulsante "Configure" (gli utenti Windows 98 dovranno selezionare la schedà wireless nell'elenco e quandofare ciglio su "Properties"), quandofare ciglio sulla tabella "Advanced" (Avanzate) e selezionare le caratteristiche di trasmissione.

Le velocità di trasmissione delle schede di rete dei client wireless sono generalmente preimpostate, tuttavia si possono verificare periodiche disconnectioni quando il segnale wireless è troppo basso. Generalmente, le velocità di trasmissione più lente sono le più stabili. Provarare varie velocità fino a trovare la migliorie per la propria rete. Notare che tutte le trasmissioni di rete disponibili dovrebbero essere accettabili per la navigazione in Internet Per maggiori dettagli consultare il manuale della scheda wireless.

Ho dificoltà nell'impostare la protezione Wired Equivalent Privacy (WEP) sul router Belkin.

1. Collegarsi al modem router.

Apire il browser web e digitare l'indirizzo IP del router. (L'indirizzato predefinito è 192.168.2.1). Collegarsi al router cliccando il pulsante "Login" nell'angolo in alto a destra dello schermo. Viene richiesto di insertire una password. Se non fosse mai stata impostata alcuna password, lasciare il Campo password in bianco e*cliccare "Submit" (Inoltra).

Fare cli scu "Wireless" sul lato sinistro dello schermo. Selezionare la sched a Encryption (Crittografia) o "Security" (Protezione) per accedere alla pagina delle impostazioni di sicurezza.

1. Selezionare "128-bit WEP" dal menu a tendina.
2. Dop a vser selezionato la propria modalità di crittografia WEP, si puo digitare a mano la propria chiave esadecimale WEP, oppure si puo digitare una frase di accesso nel campo "Passphrase" (Frase di accesso) e fare clic su "Generate" per creare una chiave WEP alla frase di accesso. Fare clic su Apply Changes (Applica modifiche) per terminare. Ora tutti i propri client vanno adattati a queste impostazioni. Una chiave esadecimale è composta da numero e lettere, da 0 a 9 e alla A alla F. Per la sicurezza WEP a 128 bit, bisogna inseire 26 chiavi esadecimali.

Ad esempio:

C3030FAF4BBB2C3D44BC3D4E7E4 = codice a 128 bit

1. Fare ciglio su "Apply Changes" (Esegui modifiche) per finire. La crittografia del router è ora impostata. Ogni computer presente nella rete wireless deve essere configurato con le medesime impostazioni di protezione.

AVVERTENZA: Se si stesse eseguingo la configurazione del modem router N1 Vision da un client wireless, sare necessario accertarsi che la protezione per questo client wireless sia ATTIVA. In caso contrario si perderea la connessione wireless.

Nota per gli utenti Mac: i prodotti originali Apple AirPort supportano除去 la crittografia a 64 bit. I prodotti Apple Airport 2 supportano sua la modalità di crittografia a 64 che a 128 bit. Verificare quale sia la versione utilizzata. Non potendo configurare la rete con una crittografia a 128 bit, provare una crittografia a 64 bit.

Si incontrano delle difficoltà nell'impostare la protezione Wired Equivalent Privacy (WEP) in una scheda client Belkin.

La scheda cliente deve utilizzare lo stesso codice del router N1 Vision. Ad esempio, se il router N1 Vision utilizes il codice 0011233445566778899A ABBCC, la scheda cliente deve essere impostata esattamente con lo stesso codice.

1. Fare doppio cigl sull'icona di individazione del segnale, "Signal Indicator", per aprire la schermata "Wireless Network" (Rete wireless).
2. Il pulsante "Advanced" (Avanzate) consente di visualizzare e configurare diverse opzioni della sched.
3. Dop o aver premuto il pulsante "Advanced", appare la Utility LAN Wireless Belkin. Questa utility consente di gestire tutte le opzioni della sched a wireless Belkin.
4. Dalla pagina "Wireless Network Properties" (Proprietà della rete wireless), scegliere una rete dall'elenco "Available Networks" (Reti disponibili) e fareciesu "Properties" (Proprietà).
5. In "Data Encryption", selezionare"WEP".
6. Disattivare la casella in basso "The key is provided for me automatically" (Fornisci automaticamente la chiave di rete). Se si usa il computer per collegarsi ad una rete aziendale, chiedere al proprio amministratore di rete se la casella deve essere attivata.
7. Digitare la chiave WEP nella casella "Network key" (Chiave di rete).

Importante: Un codice WEP è composto da numero e letterre, da 0 a 9 e alla A alla F. Per la protezione WEP a 128 bit, bisogna inseire un codice composto da 26 codici. Questo codice di rete deve essere uguala a quello assegnato al router.

Ad esempio: C3030FAF4BB2C3D44BC3D4E7E4 = codice a 128 bit

1. Fare cli su"OK"e , quindi, su "Apply" (Esegui) per salvare le impostazioni.

Se NON si sta usingo una sched client wireless Belkin, leggere il manuale d'usodel produttore della sched client wireless

I prodotti Belkin supportano la modalità WPA?

Nota bene:per utilizzato la protezione WPA, tutti i client devono disponore dei driver e del software in grado di supportarla. Al momento della pubblicazione di quello elencò di domane e risposte, è possibile scarcare miglioramente un security patch da Microsoft, adatto soltanto alsysteme operativo Windows XP.

Il patch può essere scaricato al除去:

È necessario inoltre scaricare dal site di supporto Belkin il driver più recente per la schedà di rete wireless Belkin. Attualmente gli altri sistemi operativi non sono supportati. Il patch Microsoft supporta esclusivamente i dispositivi che prevedono driver con la funzione WPAabilitata, tra cui i prodotti N1 di Belkin.

Per i seguenti prodotti scaricare i driver più recenti da http://web.belkin.com/support:

F5D8001, F5D8011, F5D5051, F5D8071

Si incontrano delle difficoltà nell'impostare la protezione Wireless Protected Access (WPA) sul router per una rete domestica.

1. Dal menu a tendina "Security mode" (Modalità di protezione), selezionare "WPA-PSK (no server)".
2. Come "Encryption Technique" (tecnica di crittografia), scegliere "TKIP". Questa impostazione dovrè essere identica per tutti i client configurati.
3. Digitare la propria chiave precondivisa. che può essere lungo da 8 a 63 caratteri tra lettere, numeroi, simboli o spazi. Questa stessa chiave dovrá essere utilizzata su tutti i client configurati. Ad esempio, la propria PSK potrebbe essere qualcosa del tipo: "Codice rete famiglia Rossi".
4. Fare cli su "Apply Changes" (Esegui modifiche) per finire. Ora devono essere configurati tutti i client in modo da essere adattati a queste impostazioni.

Si incontrano delle difficoltà nella impostare la protezione Wireless Protected Access (WPA) in una scheda client wireless Belkin per una rete domestica.

I client devono'utilizzare lo stesso codice del router N1 Vision. Ad esempio, se il codice nel router N1 Vision è "Codice rete famiglia Rossi",anche i client devono'utilizzato lo stesso codice.

1. Fare doppio ciglio sull'icona del segnale wireless per aprire la schermata "Rete alla fili". Il pulsante "Advanced" (Avanzate) consente di visualizzare e configurare diverse opzioni della schedra.
2. Una volta selezionato il pulsante "Advanced" (Opzioni avanzate), il programma di utilità di rete wireless Belkin appeare automaticamente. Questa utility consente di gestire tutte le opzioni della scheda wireless Belkin.
3. Dalla pagina "Wireless Network Properties" (Proprietà della rete wireless), scegliere una rete dall'élenco "Available Networks" (Reti disponibili) e fareblick su "Properties" (Proprietà).
4. In "Network Authentication" (Autenticazione di rete) selezionare "WPA-PSK (No Server)".
5. Digitare il codice WPA nella casella "Network key" (Codice rete).

Importanta:una chiave WPA-PSK è composta da numero e lettere, da 0 a 9 e alla A alla Z. Per la protezione WPA-PSK, si possono insertire da 8 a 63 chiavi. Questo codice di rete deve essere uguali a quello assegnato al router N1 Vision.

1. Fare cli su"OK"e , quindi, su "Apply" (Esegui) per salvare le impostazioni.

NON sto usando una sched a client per reti domestiche Belkin e ho dificoltà a impostare la protezione Wireless Protected Access (WPA).

Per le sched e di rete wireless per computer desktop e notebook di altre marche, sproviste del software WPA, si cui scaricare Gratisamente un file da Microsoft chiamato "Windows XP Support Patch for Wireless Protected Access". Scaricare il patch da Microsoft ricercando nei dati base per Windows XP WPA.

Nota bene: il fileMESSO a disposizione da Microsoft funziona soltanto con Windows XP. Attualmente gli altri sistemi operativi non sono supportati. è necessario accertarsi inoltre che il produttore della schedawireless supporti la protezione WAP e di aver scaricato e installato il driver più recente dal suo sito.

Sistemi operativi supportati:

• Windows XP Professional

• Windows XP Home Edition

• In Windows XP, fare cli clic su "Start > Pannello di controllo > Concessioni di rete.

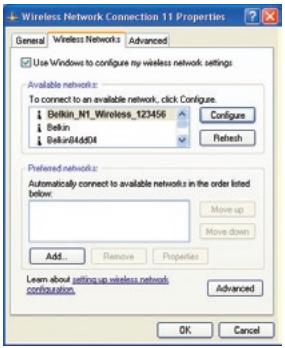

• Cliccando con il tasto destro del mouse sulla scheda "Wireless Networks" (Reti wireless) si aprirà la segunte schermata. Accertarsi che l'opzione "Utilizza Windows per configurare le impostazioni di rete wireless" sia attivata.

1. Nella scheda "Wireless Networks" (Reti wireless), fareblick su "Configure" (Configura)perfareaprirela seguente schermata.

1. Nel caso di una rete domestica o di un piccolo ufficio, selezionare "WPA-PSK" da "Amministrazione rete".

Nota bene: selezionare "WPA (with radius server)" se si sta utilizzato il computer per collegarsi ad una rete aziendale che supporta un server di autenticazione come cui è essere un radius server. Per ulteriori informazioni, rivolgersi all'amministratore di rete.

1. Selezionare "TKIP" o "AES" da "Crittografia dati". Questa impostazione dovrè essere identica a quella del router N1 Vision configurato.
2. Digitare il codice di crittografia nella casella "Codice rete".

Importante: Inserire la propria chiave precondivisa Questo codice cui èsere composto da 8 a 63 caratteri tra lettere, numero o simboli. Questa stessa chiave dovrè essere utilizzata su tutti i client configurati.

1. Fare cli su "OK" per confirmare le impostazioni.

Qual è la differenza tra 802.11b, 802.11g, 802.11a e 802.11n?

Attualmente esistono quattro livelli di standard di rete wireless, che trasferisce dati a velocità massime molto diverse tra loro. Ciacuna è stabilita dalle assegnazioni di certificazione di rete standard. Lo standard di rete wireless più comune, il 802.11b, trasferisce dati a 11 Mbps, l'802.11a e l'802.11g a 54 e la bozza 802.11n a 108 Mbps. Vedere lo schema nella pagina successiva per informazioni più dettagliate.

Tabella di confronto wireless

Tecnologia wireless	802.11b	G (802.11g)	G+ (802.11g con HSM)	G Plus MIMO (802.11g con MIMO MRC)	N1 MIMO (bozza 802.11n con MIMO)
Velocità*	11Mbps link rate/baseline	5 volte più veloce dello standard 802.11b*	10 volte più veloce dello standard 802.11b*	10 volte più veloce dello standard 802.11b*	Velocità massima sul mezzo fisico*
Frequenza	I comuni dispositivi domestici, quali telefoni cordless e fornì a microonde, potrebbero interferire con la banda, non provvista di licenza, da 2,4 GHz	I comuni dispositivi domestici, quali telefoni cordless e fornì a microonde, potrebbero interferire con la banda, non provvista di licenza, da 2,4 GHz	I comuni dispositivi domestici, quali telefoni cordless e fornì a microonde, potrebbero interferire con la banda, non provvista di licenza, da 2,4 GHz	I comuni disPOSITivi domestici, quali telefoni cordless e fornì a microonde, potrebbero interferire con la banda, non provvista di licenza, da 2,4 GHz	I comuni disPOSITivi domestici, quali telefoni cordless e fornì a microonde, potrebbero interferire con la banda, non provvista di licenza, da 2,4 GHz
Compatibilità	Compatible con 802.11g	Compatible con 802.11b/g	Compatible con 802.11b/g	Compatible con 802.11b/g	Compatible con la bozza 802.11n** e 802.11b/g
Copertura*	Normalmente 30 - 60m in ambienti chiusi	Fino a 120 metri*	Fino a 210 metri*	Fino a 300 metri*	Fino a 420 metri*
Vantaggi	Tecnologia presistente	Comune - ampio utilizzato della condivisione Internet	Velocità e copertura maggiore	Copertura maggiore e velocità costante	Leader nel settore - ottima copertura ed efficienza

La distanza e le velocità di connessione variano in funzione dell'ambiente di rete.
*Il router N1 Vision èCompatible con i prodotti conformi alle specifiche della bozza 802.11n e potrebberichiedere un aggiornamento del software per ottenere risultati miglior.

Assistenza technique gratuite*

www.belkin.com

*Si applicano solo le tariffe delle chiamate locali

Per maggiori informazioni sull'assistenza tecnica, visitare il nostro除去 webwww.belkin.com nell'area Assistenza tecnica. Per contattare Telefonically il servizio di assistenza tecnica, chiamare uno dei seguenti numero*.

NAZIONE	NUMERO	INDIRIZZO INTERNET
AUSTRIA	0820 200766	www BELkin.com/uk/networking/
BELGIO	07 07 00 073	www.belkin.com/nl/networking/
REPUBBLICA CECA	239 000 406	www.belkin.com/uk/networking/
DANIMARCA	701 22 403	www.belkin.com/uk/networking/
FINLANDIA	097 25 19 123	www.belkin.com/uk/networking/
FRANCIA	08 - 25 54 00 26	www.belkin.com/fr/networking/
GERMANIA	0180 - 500 57 09	www.belkin.com/de/networking/
GRECIA	00800 - 44 14 23 90	www.belkin.com/uk/networking/
UNGHERIA	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDA	800 8534	www.belkin.com/uk/networking/
IRLANDA	0818 55 50 06	www.belkin.com/uk/networking/
ITALIA	02 - 69 43 02 51	www.belkin.com/it/support/tech/issues_more.asp
LUSSEMBURGO	34 20 80 85 60	www.belkin.com/uk/networking/
PAESI BASSI	0900 - 040 07 90 €0.10 alminuto	www.belkin.com/nl/networking/
NORVEGIA	81 50 0287	www.belkin.com/uk/networking/
POLONIA	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTOGALLO	707 200 676	www.belkin.com/uk/networking/
RUSSIA	495 580 9541	www.belkin.com/networking/
SUDAFRICA	0800 - 99 15 21	www.belkin.com/uk/networking/
SPAGNA	902 - 02 43 66	www.belkin.com/es/support/tech/networkingsupport.asp
SVEZIA	07 - 71 40 04 53	www.belkin.com/se/support/tech/networkingsupport.asp
SVIZZERA	08 - 48 00 02 19	www.belkin.com/uk/networking/
REGNO UNITO	0845 - 607 77 87	www.belkin.com/uk/networking/
ALTRI PAESI	+44 - 1933 35 20 00

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITA ALLE NORMATIVE FCC PER LA COMPATIBILITA ELETTRAMAGNETICA

Noi sottoscritti, Belkin International, Inc., con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto:

F5D8232-4

cui esta dichiarazione fa riferimento, è conforme alla sez. 15 delle norme FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannone e (2) il dispositivo deve accettare qualsiassi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Attenzione: esposizione a radiazioni in radiofrequenza

La potenza in uscita irradiata da questo dispositorio è molto inferiore ai limiti di esposizione alla radiofrequenza FCC. Tuttavia, il dispositorio dovrá essere'utilizzato in modo da ridurre al minimo i potenziali rischi di contatto umano nel corso del suo funzionamento.

Se il disposativo venisse collegato con un'antenna esterna, l'antenna dovrà essere posizionata in modo da ridurre al minimo il potenziale rischio di contatto umano nel corso del suo funzionamento. Per evitare un eventuale superamento dei limiti di esposizione alle radiofrequenze FCC, non è consentito avvincini all'antenna di altre 20 cm nel corso del normale funzionamento.

Notifica della Commissione Federale per le Comunicazioni

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle normative FCC. Questi limiti hanno lo scopo di offrir una protezione ragionevole dalle interferenze dannone in un'installazione domestica.

Questo dispositivo genera, utilizza e può emettere energia in radiofrequenza. Se questo dispositivo causasse interferenze dannose per la riscizione delle trasmissioni radiotelevisive, determinabili spegnendo o riaccendendo l'apparecchio stesso, si suggerisce all'utente di cercare di rimediare all'interferenza ricorrendo ad uno o più dei seguenti provvedimenti:

• Cambiare l'orientamento o la posizione dell'antenna ricevente.
• Aumentare la distanza tra il dispositivo ed il ricevitore.
• Collegare il disposativo a una presa di un circuito diverso da quello a cui è collegato il ricevitatore
• Consultare il rivenditore o un technician radio/TV specializzato

Modifiche – Leindicazioni FCC prevedono che l'utente venga informato del fatto che eventuali variazioni o modifiche apportate a quello dispositivo non espressamente approvate da Belkin International, Inc., potrebbero annullare la facoltà dell'utente diutilizzare il dispositivo.

Canada-Industry Canada (IC) - L'apparecchio radio wireless di quello dispositivo è conforme alleindicazioni RSS 139 & RSS 210 Industry Canada. Questo apparecchio digitale di Classe B è conforme allo standard canadese ICES-003.

Europa -Comunicato dell'Unione Europea prodotti radio con la sigla di avventenza CE 0682 oppure CE sono conformi alla direttiva R&TTE (1995/5/EC) emessa alla Commissione della Comunità Europea.

C∈①

La conformità a tale direttiva implicà la conformità alle seguenti norme europee (tra parentesi sono indicate i rispetti standard internazionali).

• EN 60950 (IEC 60950) - Sicurezza del prodotto
• EN 300 328 Requisiti tecnici per apparecchiature radio
• ETS 300 826 Indicazioni generali di compatibilità elettromagnetica per apparecchi radio.

Per stabilire il tipo di trasmettitore utilizzato, verificare la targhetta di identificazione del proprio prodotto Belkin.

I prodotti con il marchio CE sono conformi alla Direttiva sulla compatibilità elettromagnetica (89/336/CEE) e alla Direttiva per la Bassa Tensione (72/23/CEE) emesse alla Commissione della Comunità Europea. La conformità a tale direttiva implicà la conformità alle seguenti norme europee (tra parentesi sono indicate i rispetti standard internazionali).

• EN 55022 (CISPR 22) Interferenze elettromagnetiche
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunità elettromagnetica
• EN 61000-3-2 (IEC61000-3-2)- Armoniche della linea di alimentazione
• EN 61000-3-3 (IEC610000) - Sfarfallamento della linea di alimentazione
• EN 60950 (IEC 60950) - Sicurezza del prodotto

I prodotti che contengono un trasmettitore radio presentano le etichette di avvertimento CE 0682 o CE, e possonoanche esibire il logotto CE.

Garanzia a vita limitata sul prodotto Belkin International Inc.

Che casa copre esta garanzia- Belkin International, Inc. garantisce all'acquirente di quello prodotto Belkin che tale prodotto è esente da difetti di progettazione, montaggio, materiale e lavorazione

Indipendente del periodo di copertura, -Belkin Corporation offre una garanzia a vita sul prodotto.

Risolutione di eventuali problemi - Garanzia sul prodotto. Belkin provvedera a riparare o sostituire Gratisitudentale, a sua discrezione, qualsiasi prodotto che dovesse risultare difettioso (esclude le spese di trasporto)..

Condizioni non coperte alla garanzia. - Tutte le garanzie di cui sopra saranno rese nulle qualora il prodotto Belkin non fosse fornito alla Belkin per essere sottoposto alle necessarie verifiche dietro espressa richiesta di Belkin e a spese del cliente, oppure nel caso in cui la Belkin dovesse stabilire che il prodotto non è stato correttamente installato o che sia stato in quale modo alterato o manomesso. La garanzia sul prodotto Belkin non copre danni da imputarsi a calamità naturali, tra cui allagamenti o terremoti, fulmini, guerre, atti di vandalismismo, furti, usura, erosione, assottigliamento, obsolescenza, abusi, danni dovuti ad interferenze di bassa tensione (tra cui parziali oscuramenti o abbassamenti di tensione), programmazione non autorizzata oppure modifiche o alterazioni all'apparecchiatura dell'impianto.

Come richiedere il servizio.- Per usufruire dell'assistenza per il proprio prodotto Belkin, è necessario:

1. Contattare la Belkin International, Inc. all'indirizzo 501 W. Walnut St., Compton CA 90220, att.: Customer Service, oppure chiamare il numero (800)-223-5546, entro 15 giorni dall'evento. Vi sare richiesto di fornire le seguenti informazioni: a. il codice del prodotto Belkin. il luogo d'acquisto del prodottoc. la data di acquisto del prodottod. una copia originale della fattura.

2. Il rappresentante del Servizio Clienti Belkin vi spieghera come inviare la ricevuta e il prodotto Belkin e come procedere con il reclamo.

Belkin si riserva il diritto di riesaminare il prodotto Belkin danneggiato. Tutte le spese di spedizione per il prodotto Belkin restituito alla Belkin sono a carico dell'acquirente. Se Belkin dovesse ritenere, a propria discrezione, che inviare l'apparecchio danneggiato non sua pratico, Belkin potra decidere, a propria discrezione, di farlo ispezionate e determinare il costo della riparazione presso una struttura diversa alla propria. In caso ci fosso delle spese di spedizione per inviare e ricevere l'apparecchio后期 l'ispezione, QUESTe saranno a carico dell'acquirente. Eventuali apparecchi danneggiati dovranno essere mantenuti disponibili per eventuali verifiche fino alla risoluzione della richiesta di indennizzato. Al raggiungimento dell'accordo, Belkin si riserva il diritto di essere interrogato da eventuali polizze assicurative dell'acquirente..

La garanzia e le leggi vigenti in materia- - LA PRESENTE GARANZIA COSTITUISCE L'UNICA GARANZIA DI BELKIN. LA PRESENTE GARANZIA E L'UNICA GARANZIA, ESPLICITA O IMPLICITA, DELLA BELKIN. SI ESCLUDE QUALSIASI GARANZIA IMPLICITA, DI COMMERCIABILITÀ E DI ATTITUDINE PER SCOPI PARTICOLARI CHE VANNO OLTRE QUESTA GARANZIA ESPLICITA SCRITTAA.

Alcune giurisdizioni non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i dati accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro.

IN NESSUN CASO BELKIN POTRA ESSERE CONSIDERATA RESPONSABILE DI ALCUN DANNO DIRETTO,INDIRETTO,ACCIDENTALE, SPECIFICO O DANNI MULTIPLI TRAI QUALI, MA NON LIMITATI A, EVENTUALI DANNI DI MANCATI AFFARI O MANCATO GUADAGNO DERIVATI DALLA VENDITA O UTILIZZO DI QUALSIASI PRODOTTO BELKIN, ANCHE NEL CASO IN CUI SI FOSSE STATI INFORMATI DELLA POSSIBILITA DI TALI DANNI.

Questa garanzia consente di godere di diritti legali specifici e di eventuali altri diritti che possono variate di stato in stato. Alcune giurisdizioni non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vosto.

BELKIN

: Tutte le varianti nazionali

Declaration

L'apparecchiatura può essere liberamente utilizzata per uso personale o per attività di propria pertinenza solo all'interno di edifici o di aree di esclusiva proprietà privata (Decreto legislativo 259/03, art. 105). Se non si verificano queste condizioni, l'uso per scopi privati è consentito solo previa autorizzazione, da chiedersi al Ministero delle Comunicazioni - Ispettorato Territoriale competente per Regione (Decreto legislativo 259/03, art. 104).

L'apparecchiatura può essere utilizzataanche da Operatori pubblici di Telecomunicazione, per consentire l'accesso alle rispettive reti /servizi (D.M.28.5.03 e D.M.4.10.05).In questo caso, I'infallazione e I'esercizio dell'apparecchiatura è soggetti ad autorizzazione del Ministero delle Comunicazioni, Direzione Generale - Roma.

Note: per ulteriori informazioni relative alle Autorizzazioni consultare l'indirizzo web http://www.urpcomunicazioni.it, alla voce "utilità per il cittàino".

L'utilizzo non è consentito in alcuni paesi. Apparecchiatura di classe 2

Per informazioni sullo smaltimento del prodotto consultare il site: http://environmental.belkin.com

F5D8232-4

BELKIN

www.belkin.com

© 2007 Belkin International, Inc. Tutti i diritti riservati. Tutti i nomi commerciali sono marchi registrati dei rispettivi produttori indicati. Mac, Mac OS, Apple e AirPort sono marchi commerciali della Apple, Inc., registrati negli USA e in altri Paesi. Windows, NT, Microsoft e Windows Vista sono marchi commerciali o marchi registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Belkin Ltd.
Express Business Park
Shipton Way, Rushden
NN10 6GL, Regno Unito
[phone]
[phone] fax

Belkin Iberia

C/ Anabel Segura, 10 planta baja, Of. 2
28108, Alcobendas, Madrid
Spagna
[phone]
[phone] fax

Belkin SAS

130 rue de Silly
92100 Boulogne-Billancourt,
Francia
[phone]
[phone] fax
