IMAGEVIEW 111545 - Jumelles numériques BUSHNELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles numériques (lunette terrestre avec appareil photo intégré)
Marque	Bushnell
Modèle	ImageView 111545
Grossissement optique	15x à 45x (zoom continu)
Grossissement appareil photo	22x fixe (correspond au point vert du zoom)
Résolution photo	5 mégapixels par défaut
Zoom numérique	4x (x1,1 à x4,0)
Vidéo	VGA (640x480) à 20 images par seconde
Format vidéo	.AVI
Mémoire interne	Environ 15 photos (à 5 MP)
Stockage externe	Carte mémoire SD (jusqu'à 4 Go, éviter les MMC)
Écran	LCD relevable
Alimentation	2 piles AA (non incluses)
Connectivité	USB 2.0 (Stockage de masse)
Déclencheur	À distance (câble inclus)
Mise au point	Molette de mise au point + réglage dioptrie œilleton
Œilleton	Rabattable pour porteurs de lunettes
Extinction automatique	Après 3 minutes d'inactivité (réglable)
Accessoires inclus	Petit trépied, câble USB, câble déclencheur
Garantie	2 ans limitée
Certifications	Conforme FCC Classe B

FOIRE AUX QUESTIONS - IMAGEVIEW 111545 BUSHNELL

Comment prendre une photo avec l'ImageView ?

Placez le bouton coulissant sur Appareil photo. Réglez la mise au point avec la molette pour que l'image soit nette sur l'écran LCD. Appuyez sur le déclencheur du câble à distance pour prendre la photo.

Comment faire une vidéo ?

En mode photo, appuyez et maintenez le déclencheur pendant 2-3 secondes jusqu'à ce qu'une icône film apparaisse. Appuyez sur le déclencheur à distance pour démarrer l'enregistrement. Pour revenir en mode photo, appuyez à nouveau sur le déclencheur quelques secondes.

Quelle carte mémoire utiliser ?

Utilisez une carte SD (pas MMC) jusqu'à 4 Go. Insérez-la à l'endroit, encoche vers la droite, jusqu'au déclic.

Comment formater la carte mémoire ?

Appuyez sur MODE pour entrer dans le menu Capture, puis sur DÉCLENCHEUR pour le menu Configuration. Sélectionnez Format avec OK, choisissez Exécuter avec la flèche Bas, puis OK. Attention: cela efface tous les fichiers.

Comment transférer les photos sur un ordinateur ?

Branchez le câble USB fourni sur le port USB de l'ImageView (L) et sur l'ordinateur. L'écran LCD s'allume puis devient noir. L'appareil est reconnu comme Stockage de masse USB. Sous Windows, il apparaît comme un disque amovible. Les photos sont dans le dossier DCIM.

Que faire si l'image est noire en mode appareil photo ?

Assurez-vous que le bouton coulissant (F) est bien en position Appareil photo et non sur Œilleton. En position œilleton, l'appareil photo ne capte pas la lumière et les photos sont noires.

Comment régler la dioptrie de l'œilleton ?

Placez le bouton sur Appareil photo et faites la mise au point sur un objet avec la molette. Passez en position Œilleton, réglez le zoom sur le point vert. Regardez dans l'œilleton et tournez le réglage de dioptrie (J) jusqu'à netteté. Notez la position.

Comment effacer des photos ?

En mode lecture, appuyez sur MODE pour entrer dans le menu Lecture. Sélectionnez Effacer avec OK. Choisissez Unique (photo affichée) ou Tout, puis Exécuter et OK.

Quelle est la durée de la garantie ?

La garantie est de 2 ans limitée, couvrant les défauts de matériaux et de fabrication. Pour un retour, contactez Bushnell ou le distributeur local.

Puis-je utiliser l'ImageView sans carte SD ?

Oui, l'appareil dispose d'une mémoire interne pouvant stocker environ 15 photos. Cependant, les données sont perdues si les piles sont retirées ou déchargées. Il est recommandé d'utiliser une carte SD pour conserver les fichiers.

MODE D'EMPLOI IMAGEVIEW 111545 BUSHNELL

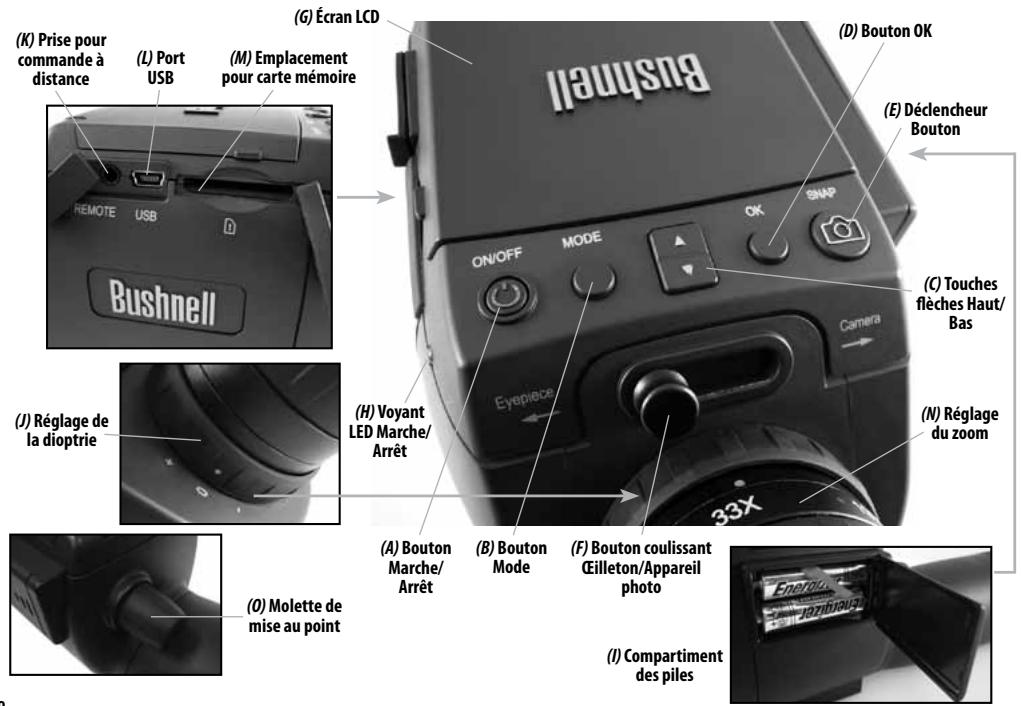

Guide des différentes parties et contrôle

1) Pour utiliser l'ImageView comme une lunette terrestre standard, montez-la sur le tripode (un petit tripode est inclus), placez le bouton coulissant (F) en position « éilleton » et regardez dans l'eelton (les côts de l'eelton en caoutchou ne peuvent être abaisée si vous portez des lunettes). Le point de l'index de réglage de la dioptrie de l'eelton (J) devra être mis en position « 0 ». Dirigez la lunette vers toute sujeet et réglez la molette de mise au point (O) jusqu'à ce qu'il paraisse nette. Il est possible de régler le zoom de l'eelton (N) sur n'importe quels grossissement désire de x15 à x45. Réajustez la mise au point si vous commence à un grossissement faible et augmentéze le zoom jusqu'au grossissement le plus élevé. 2) Pour régler l'appareil photo numérique, placez deux piles AA (non comprises) dans le compartment prévu à cet effet (I), en tenant compte des indications concernant la polarité. Branchez le cable du déclencher à distance compris avec l'apparéil dans la prise (K) pour empêcher les mouvements accidentels de la lunette lorsque vous prendrez des photos. La lunette ImageView a une mémoire interne qui pourrait contirer environ 15 photos (à la résolution par défaut de 5 MP). Cependant, le contentu de la mémoire interne poursuira être perdu si les piles sont enlevées ou si elles perdent leur charge lorsqu'ellappeire est range, et vous préférieriez sans doute utiliser une carte mémoire SD ayant une capacité de stockage plus grande. Insérez votre carte mémoire SD (à l'endroit, l'encoche vers la droite) dans l'emplacement prévu à cet effet (M). Insérez la carte mémoire jusqu'à ce que vous entendiez un déclic. Appuyez légèrement sur la carte mémoire pour retirer cette-ci. Vous pouvez utiliser des cartes mémoires SD (evitez d'utiliser des cartes MMC) pouvant avoir jusqu'à 4 GB de capacité. Levez l'écran LCD (G), et appuyez brievement sur le bouton MARCHE/ARRÉT (A) – le voyant LED (H) indiquant que l'apparéil photo est en marche s'allumera. Si la carte mémoire SD que vous envisage qu'une établit auparavant utilisée dans d'autres apparheils, il est nécessaire de la formater avant de prendre des photos. Veuillez remarquer que ceci effacera tous les fichiers – sur toute carte (ou la mémoire interne si aucune carte n'est utilisée) – assurez-vous d'avoir garde une copie de tous les fichiers que vous désirez conserver. Appuyez sur le bouton MODE (B) pour entrer dans le menu Capture (Fig. 1), puis appuyez sur le DÉCLENCHEUR (E) pour entraîre dans le menu Configuration (Fig. 2). « Format » est le premier choix – appuyez sur le bouton OK (D), puis sur la flèche Bas (C) pour sélectionner « Exécuter», puis appuyez sur OK. Appuyez sur le bouton MODE pour sortir de tous les menus. 3) Lorsque vous étés prét(e) à prendre une photo, faites glisser le bouton coulissant (F) sur « Appareil photo ». Remarque : vos photos seront entièrement noires si le bouton coulissant est laissé en position Éilleton. L'appareil photo interne fournir un grossissement fixe de x22 – ce qui correspond à ce que vous voyagez lorsqu l'anneau de zoom de l'eelton est réglé sur le point vert (aligned avec le point rouge de l'index). Réglez la molette de mise au point si besoin est, pour que le sujet apparaïssée net sur l'écran LCD. Appuyez sur le bouton du cable du déclencheur à distance pour prendre la photo. Il est également possible de faire des films video (VGA, 20 images par seconde) avec la lunette terreste ImageView. Appuyez et continuez à appuyer sur le DÉCLENCHEUR pendant 2-3 secondes, puis relâchéez. Une icone représentant un film apparaitra en haut et à gauche de l'écran. Appuyez sur le déclencheur

de la commande à distance pour démarer l'enregistrement. Un compteur en bas de l'écran indique le temps écoulé. Appuyez et continuez à appuyer sur le DÉCLENCHEUR pendant quelques secondes encore une fois pour retourner sur le mode photo. L'appareil photo s'éteint automatiquement après trois minutes d'inactivité (il est possible de changer ceci avec les options « Arrêt auto » dans le menu de Configuration – référéz-vous au manuel complet de l'utilisateur pour de plus amples renseignements).

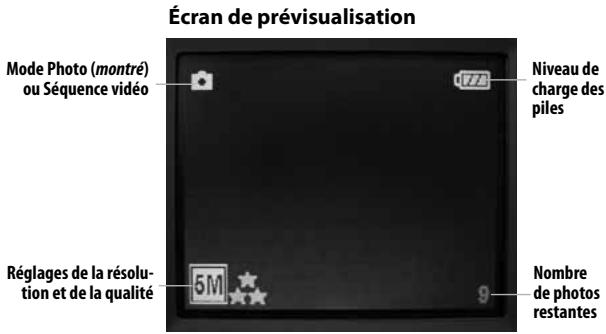

Conseil: il peut être utile d'utiliser la fonction zoom digital x4 pour vérifier la mise au point sur les menus détails. Appuyez sur la touche flèche « Haut » (C) de manière répétitive – le niveau de zoom est maintenant indiqué sur l'écran, de « x1,1 à x4,0 ». Il est possible de prendre des photos en utilisant le zoom digital, mais vous obtenez la meilleure qualité possible en zoomant complètement en arrêté (en dessous de « x1,1 ») en appuyant sur la touche flèche « Bas » avant de prendre une photo.

4) Pour plus de commodité, vous pouvez éviter d'avoir à vous arrêter et vérifier la mise au point sur l'écran LCD chaque fois que vous désirez utiliser la fonction appareil photo et prendre une photo en ajustant le réglage de la dioptrie de l'œilton (J) pour compenser pour toute différence qui pourrait exister entre l'écran LCD et votre œil. Pour faire cela, commencez par placer le bouton coulissant en position Appareil photo et utilisez la molette de mise au point de manière à obtenir une image claire de tout objet ayant de menus détails. Ensuite, placez le bouton coulissant en position œil-ton et regalez l'anneau de zoom en le plaçant sur la position du « point vert » pour correspondre au grossissement de l'appareil photo. Regardez dans l'œil-ton de la lunette et faites tourner le réglage de la dioptrie (ne touchez pas à la molette principale de mise au point) jusqu'à ce que l'image apparaisse nette pour votre œil. Remarquez la position de la marque de l'index de la dioptrie (point). Vous êtes à partir libre de prendre rapidement une photo chaque fois que vous verrez quelque chose d'intéressant dans cette lunette. Ajustez simplement la molette de mise au point jusqu'à ce que l'image que vous verrez dans l'éclairon soit nette, placez le bouton coulissant en position « Appareil photo » et prenez la photo - il n'est même pas nécessaire de relever l'écran LCD.

5) Pour visualiser vos photos, appuyez sur le bouton OK pour entrer dans le mode Lecture. Vous verrez alors la photo la plus récente que vous avez prise. Pour naviguer vers les photos précédentes une à une, appuyez sur la touche flèche « Bas ». Pour effacer une photo/video ou plus, appuyez sur MODE pour entrer dans le menu Lecture (Fig. 3). Le premier élément de ce menu, « Effacer », est déjà en surbrillance. Appuyez sur bouton OK. « Unique » est en surbrillance, ce qui signifie que vous n'effacerez que la photo/video affichée en ce moment. Appuyez sur la touche flèche Bas pour désir « Tout » si vous désirez effacer chaque photo et chaque video gardée en mémoire dans la carte mémoire ou dans la mémoire interne. Appuyez sur OK, puis appuyez sur la touche flèche Bas pour désir « Exécuter ». Appuyez encore une fois sur OK pour effacer le(s) fichier(s). Appuyez encore une fois sur MODE et répétez le processus si vous voyez une autre photo que vous désirez effacer. Lorsque vous aurez fini de revoir ou d'effacer vos photos, appuyez sur OK pour retourner sur l'écran de prévisualisation normale (image en direct).

6) Pour télécharger vos photos/videos sur votre PC ou Mac, branchez le cable fourni sur le port USB de la lunette terrestre ImageView (L), puis directement sur le port USB principal de votre ordinateur - n'utilisez pas les ports USB du panneau frontal/du clavier ou des « hubs » non-alimentés. L'écran LCD s'allumera, puis deviendra noir, et la lunette terrestre ImageView sera reconnue comme un dispositif de « Stockage de masse USB » (ceci pourrait prendre quelques secondes la première fois que vous vous connectez).

Avec Windows XP ou plus récent, vous pouvez simplement utiliser les dans la fenêtre surgissante pour copier, visionner ou imprimer vos photos (droite).

Sur tous les SO Windows, la lunette terrestre viewed apparaitra comme un « Disque Amovable » sous la liste « Mon Ordinateur » (sur les Macs, une icone apparaitra sur tout bureau). Les fichiers photo de la lunette viewed s'appellent « PICT0001. JPG » etc., et se trouvent dans le fichier « DCIM » sur ce « Disque Amovable ». Les noms des fichiers video se termineront tous par «. AVI ». Vous pouvez copier les photos/videos sur tout disque dur comme vous le feriez pour n'importe quel fichier - copiez/collez simplement ou glissez/déposez les noms ou les icônes des fichiers dans tout disque dur ou sur tout bureau.

REMARQUE: Si vous n'utilisez pas de carte mémoire SD avec la lunette terrestre ImageView, assurez-vous de télécharger tous les fichiers de sa mémoire interne avant de changer les piles et avant de ranger l'appareil photo pendant une longue période. Si vous utilisez une carte mémoire SD, il est également possible de télécharger vos photos en enlevant la carte et en utilisant n'importe quel lecteur de carte USB doté d'un emplacement pour SD.

Votre lunette terrestre ImageView est livrée déjà réglée sur haute résolution et haute qualité, et il n'est nécessaire de ne changer aucun des paramètres pour obtenir de bons résultats. Cependant, de nombreuses fonctionnalités et options sont disponibles pour augmenter encore la prise que vous aurez d'utiliser votre appareil photo. Pour de plus amples renseignements à ce sujet, veuillez vous référer au manuel de mode d'emploi complet, disponible en ligne à : http://www.bushnell.com/customerservice/manuals.cfm

Fig.2 Menu Configuration

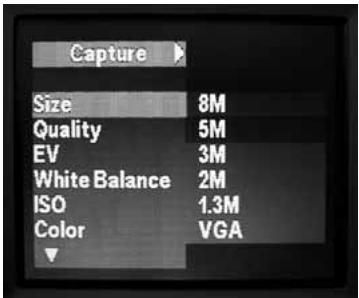

Fig.1 Menu Capture

Fig. 3 Menu Lecture

Garantie limitee de deux ans

Votre produit BOSCHNELL est garantie exempt de défauts de matières et de fabrication pendant deux ans après la date d'achat. Au cas où un défaut apparaitait sous cette garantie, nous nous engageons à réparer ou à remplacer le produit, à condition de nous le retourner en port payé. La présente garantie ne couvre pas les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fumiar qu'enqu'un autre qu'un centre de réparation agréé par BOSCHNELL.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des articles indiqués ci-dessous :

1) Un chèque ou mandat d'une somme de 10,00 $ US pour couvrir les frais d'envoi et de manutention 2) Le nom et l'adresse pour le retour du produit 3) Une description du défaut constaté 4) La preuve de la date d'achat 5) Le produit doit être emballé soigneusement, dans un carton d'épidémie solde, pour éviter qu'il ne soit endommagé sur le transport; envoyez-le en port dû, à l'adresse indiquée ci-dessus:

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au:

Bushnell Germany GmbH

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d'autres droits qui varient selon les pays.

Ce matériel est testé et s'est réellement avéré conforme aux limites d'un dispositif numérique de classe B, conformité à la section 15 de la réglementation FCC. Ces limites ont été établies pour assurer une protection raisonnable contre les parasites nuisibles dans les immeubles résidentiels. Ce matériel produit, utilise et peut émettre de l'énergie radiofréquence : en conséquence, s'il ne passait pas installer et utilisé en conformité avec les instructions, il risque de provoquer des parasites nuisibles aux communications radio. Toutefois, il n'est pas garantie que des parasites ne se produiront pas dans une installation particulière. Si ce matériel causait des parasites nuisibles à la réception radio ou télécommunication, qu'on peut être déterminés en mettant le matériel hors tension puis sous tension, l'utilisation peut essayer de résoudre le problème en appliquant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance séparant le matériel du récepteur.
• Connecter le matériel à une prise de courant ou un circuit différentiel de celui auquel il est réellement.
• Consulter le concessionnaire ou un technicien radio/TV expérimenté.

Le câble d'intérêt blanc doit être utilisée avec le matériel ainsi d'être conforme aux limites d'un dispositif numérique, conformément à la sous-section 8 de la section 15 de la réclamation FEC.

Les spécifications et conceptions sont sujettes à modification sans préavis ni obligation de la part du fabricant.

Les caractéristiques et la conception sont susceptibles de changer sans préavis ou obligation de la part du fabricant.
