PHOTON25 - Contrôleur MIDI ALESIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur MIDI USB
Marque	Alesis
Modèle	Photon 25
Clavier	25 touches pleine taille, sensibles à la vélocité
Boutons assignables	12 boutons rotatifs 270° avec 3 niveaux (36 assignations par préréglage)
Levier de commande	Levier X/Y avec assignation indépendante des axes
Affichage	Écran à 4 segments et 7 groupes graphiques
Connectique	USB (type B), MIDI In/Out (5 broches), entrée pédale de sustain
Alimentation	USB bus, 4 piles C, ou adaptateur externe 6 V CC 1000 mA (non inclus)
Dimensions	45,5 x 24,75 x 9,5 cm
Poids	2,0 kg
Systèmes d'exploitation compatibles	Windows XP et ultérieur, Mac OS X (USB 1.1 ou supérieur)
Mémoire de préréglages	Jusqu'à 20 configurations complètes
Fonctions MIDI	Canal MIDI, programme, assignation, réglettes prédéfinies, panique (All Notes Off)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; éviter les liquides et solvants
Sécurité	Utiliser uniquement l'adaptateur spécifié ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Contacter le SAV Alesis ; pas de pièces réparables par l'utilisateur

FOIRE AUX QUESTIONS - PHOTON25 ALESIS

Comment brancher le Photon 25 à un ordinateur ?

Branchez le câble USB fourni au port USB de l'ordinateur et à la prise USB du Photon. Le système d'exploitation (Windows XP ou Mac OS X) reconnaîtra automatiquement le contrôleur. Aucun pilote n'est nécessaire.

Comment changer d'octave sur le clavier ?

Utilisez les touches Octave situées à gauche du clavier. Appuyez sur la flèche haut pour monter d'une octave, sur la flèche bas pour descendre. Pour revenir à l'octave par défaut, appuyez simultanément sur les deux touches.

Comment utiliser une pédale de sustain ?

Branchez une pédale de sustain (non incluse) dans la prise Sustain à l'arrière. Le Photon détecte et calibre automatiquement la pédale au démarrage. Assurez-vous que la pédale est branchée avant de mettre l'appareil sous tension.

Que faire si l'écran ne s'allume pas ?

Vérifiez l'alimentation : si vous utilisez l'USB, assurez-vous que l'interrupteur d'alimentation est en position OUT. Avec des piles ou un adaptateur, vérifiez les piles ou la prise de courant et mettez l'interrupteur en position IN.

Comment envoyer la commande 'All Notes Off' (panique) ?

Appuyez simultanément sur les touches MIDI CHANNEL et MIDI PROGRAM. Cela envoie la commande 'Toutes notes fermées' à l'ordinateur et aux appareils externes.

Comment assigner les boutons à différents paramètres ?

Appuyez sur la touche LAYER pour sélectionner l'un des trois niveaux. Ensuite, tournez le bouton souhaité pour modifier sa valeur. Utilisez les touches d'assignation pour mapper le bouton à un paramètre MIDI spécifique. Consultez le guide pour les numéros de contrôleurs.

Comment sélectionner un préréglage (preset) ?

Appuyez sur la touche PRESET, puis tournez l'encodeur pour choisir le numéro de préréglage souhaité (1 à 20). Appuyez à nouveau sur l'encodeur pour valider. Les réglettes incluses indiquent les préréglages compatibles avec certains logiciels.

Le Photon 25 peut-il alimenter un autre appareil MIDI ?

Non, le Photon n'alimente pas les périphériques externes. La sortie MIDI transmet les données, mais pas l'alimentation. Utilisez des piles ou l'adaptateur secteur pour une utilisation sans ordinateur.

Quels logiciels sont compatibles avec le Photon 25 ?

Toute application MIDI qui permet de sélectionner un périphérique MIDI est compatible. Cependant, pour utiliser les boutons et le levier, le logiciel doit gérer les contrôleurs MIDI. Les réglettes fournies facilitent l'utilisation avec des logiciels populaires.

Comment nettoyer le Photon 25 ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou de solvants. Évitez que de l'eau ne pénètre dans les connecteurs. Rangez l'appareil dans un endroit sec et à l'abri de la poussière.

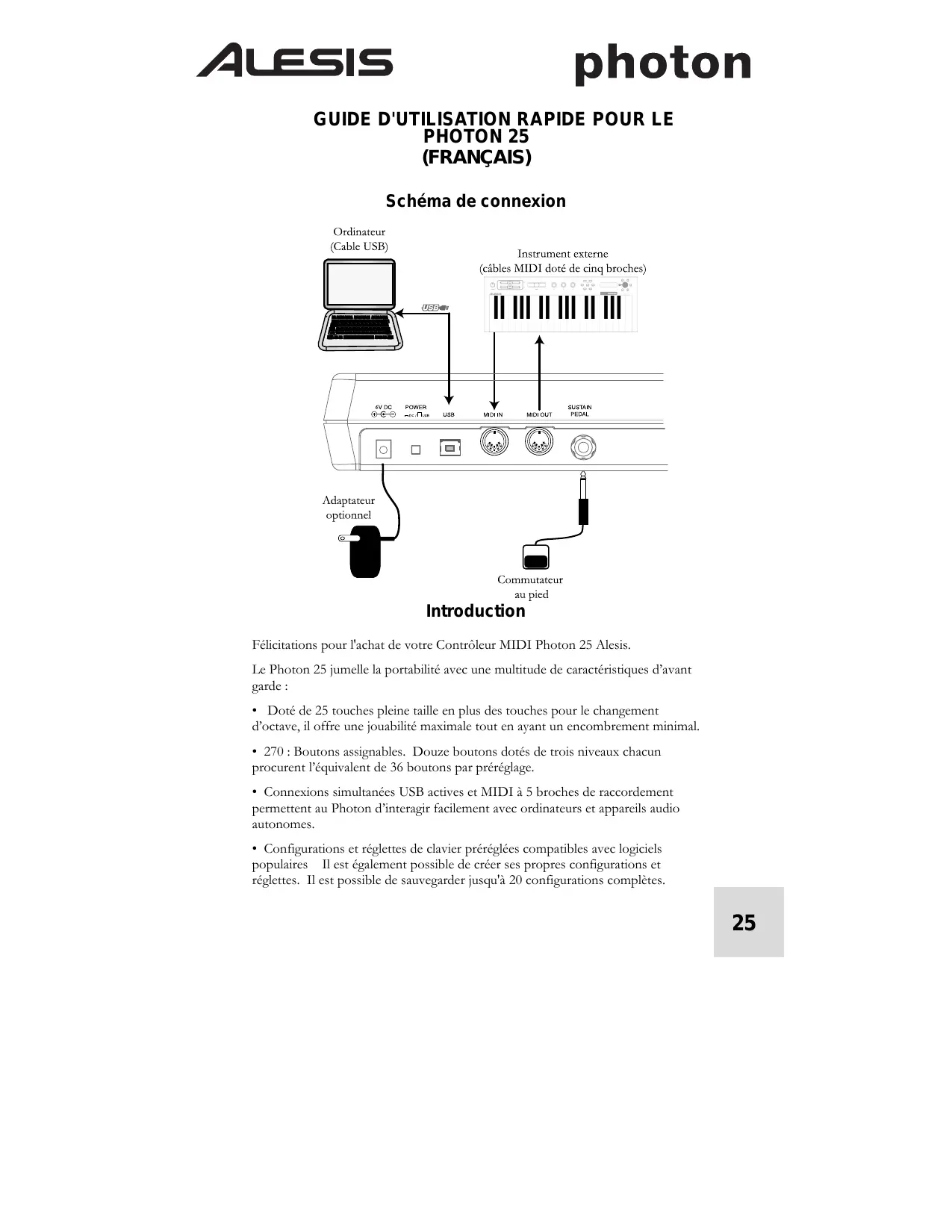

MODE D'EMPLOI PHOTON25 ALESIS

Contenu de la boite

• CONTROLEUR MIDI USB PHOTON 25 CABLE USB GUIDE D'UTILISATION SIMPLIFIÉ CONSIGNES DE SECURITE IMPORTANTES

Félicitations pour l'achat de votre Contrôleur MIDI Photon 25 Alesis.

Le Photon 25 jumelle la portabilité avec une multitude de caractéristiques d'avant garde :

• Doté de 25 touches pleine taille en plus des touches pour le changement d'octave, il offre une jouabilité maximale tout en ayant un encombrement minimal.
• 270: Boutons assignables. Douze boutons dotés de trois niveaux chacun procurent l'équivalent de 36 boutons par préréglage.
• Connexions simultanées USB actives et MIDI à 5 broches de raccordement permettent au Photon d'interagir facilement avec ordinateurs et appareils audio autonomes.
• Configurations et réglettes de clavier préréglées compatibles avec logiciels populaires. Il est également possible de créer ses propres configurations et réglettes. Il est possible de sauvegarder jusqu'à 20 configurations complètes.

Enregistrement du produit

Veuillez visiter le site internet http://www.alesis.com pour enregistrer votre nouveau Photon 25. L'enregistrement des produits vous permet d'être informé sur les toutes dernières nouvelles concernant les produits.

Si vous le désirez, Alesis peut également vous faire parvenir de l'information sur d'autres produits qui pourraient vous intéresser.

L'enregistrement nous est très utile également. Lorsque vous nous laissez savoir le type de produit pour la musique que vous utilisez et ceux que vous aimeriez utiliser, cela nous permet de vous partager des produits tels que le Photon 25.

Configuration minimale requise

Le Photon 25 fonctionne sous Windows XP ou Mac OS X doté d'une connexion sur port USB 1.1 ou supérieur. Les versions précédentes de ces systèmes d'exploitation ne sont pas supportées.

Toute application MIDI qui permet de sélectionner l'appareil MIDI devrait être compatible avec le Photon 25. Les programmes MIDI de base ne vous permettront pas l'utilisation du levier et des boutons du Photon 25.

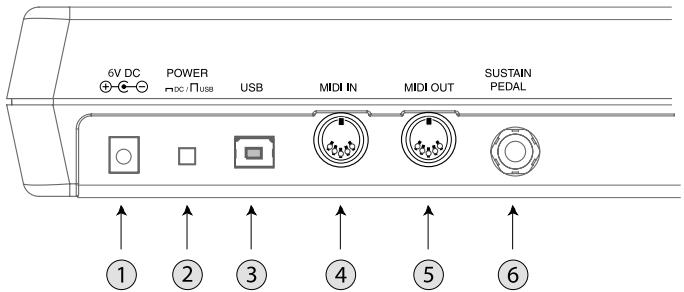

Connexions du panneau arrière

1. Prise pour adaptateur externe - Si vous ne désirez pas utiliser la connexion USB ou les 4 piles de format « C » pour alimenter le Photon 25, il est possible d'utiliser l'adaptateur CA. (Utilisez un adaptateur 6 V CC, borne négative 1000 mA.)
2. Sélecteur de source d'alimentation - Appuyez sur le sélecteur pour mettre en position « IN » pour alimenter le Photon 25 à partir de quatre piles de format « C » ou d'un adaptateur d'alimentation externe optionnel. Si un adaptateur CA est branché et que des piles sont en place, c'est l'adaptateur CA qui sera utilisé.

Laissez le sélecteur en position « OUT » pour alimenter le Photon 25 à partir de la connexion sur port USB d'un ordinateur ou pour mettre l'appareil hors tension lorsque l'alimentation via un port USB n'est pas disponible.

Remarque: Lorsqu'un ordinateur portable est utilisé, il est recommandé d'utiliser les piles pour prolonger la durée d'utilisation du portable entre les recharges.

Insérez les piles dans le compartiment à piles situé en dessous du Photon 25.

1. Connexion USB - Permet de brancher un câble USB standard dans cette prise et dans le port USB 1.1 ou supérieur d'un ordinateur.
2. Entrée MIDI IN - Branchez un cable MIDI doté de cinq broches de raccordement à la sortie « OUTPUT » d'un contrôleur MIDI externe et l'extrémité du cable à l'entrée « MIDI IN » du Photon 25.

Si vous utilisez un appareil MIDI externe, l'ordinateur le reconnaîtra comme un second contrôleur MIDI.

1. Sortie MIDI - Branchez un cable MIDI doté de cinq broches de raccordement à la sortie « MIDI OUT » du Photon 25 et l'extrémité du cable à l'entrée « INPUT » d'un appareil MIDI externe.

Le fonctionnement du port « MIDI OUT » change selon si un cable USB est branché ou non au Photon.

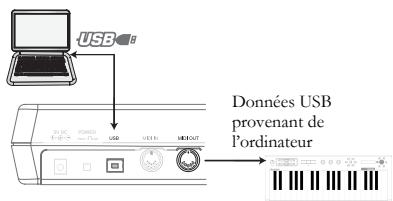

• Cable USB branché:

Les données MIDI sont transmises de l'ordinateur vers le port « MIDI OUT »

Note: Lorsqu'un cable

USB est branché, vous nevez activer la fonction

« MIDI ECHO » de

votre séquenceur si vous désirez

commander un autre appareil MIDI du Photon.

• Câble USB non branché:

Tout ce que vous jouerez sera acheminé vers le port « MIDI OUT »

Note: Si un autre appareil est branché au port « MIDI IN » du Photon, l'information MIDI provenant de ce dispositif sera non reconnue.

1. Entrée pédale de soutien (Sustain) - Permet de brancher une pédale de soutien (non incluse). Vous pouvez utiliser une pédale de soutien peu importe le fabriquant : dès qu'il est mis sous tension, le Photon 25 détecte automatiquement la pédale et procède au calibrage.

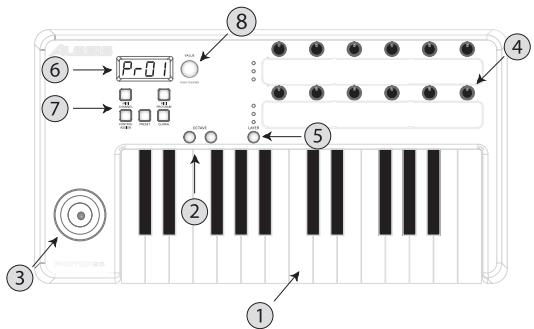

Commandes du panneau supérieur

1. Clavier - Clavier pleine taille doté de touches sensibles à la dynamique et de 25 notes.
2. Touches de sélection d'octave - Permet de transposer le clavier en octaves. Appuyez sur les deux touches simultanément pour réinitialiser le clavier.
3. Levier X / Y - Ce levier à double sens permet de régler la vitesse de lecture, la modulation et autres fonctions. L'axe X et Y peuvent être assignés indépendamment.
4. Boutons - 12 boutons qui transmettent chacun des valeurs MIDI de 0 à 127. Les boutons peuvent être assignés à plusieurs paramètres MIDI.
5. Touche de niveau (LAYER) - Appuyer sur la touche de niveau (LAYER) pour passer en revue les trois niveaux indépendants des boutons du Photon 25. Les témoins au-dessus de la touche de niveau (LAYER) indiquent lequel des trois niveaux disponibles est présentement actif.

L'assignation des boutons peut être effectuée sur les trois niveaux jusqu'à un total de 36 assignations par préréglage.

1. Écran d'affichage - L'écran affiche toute l'information concernant l'activité en cours.

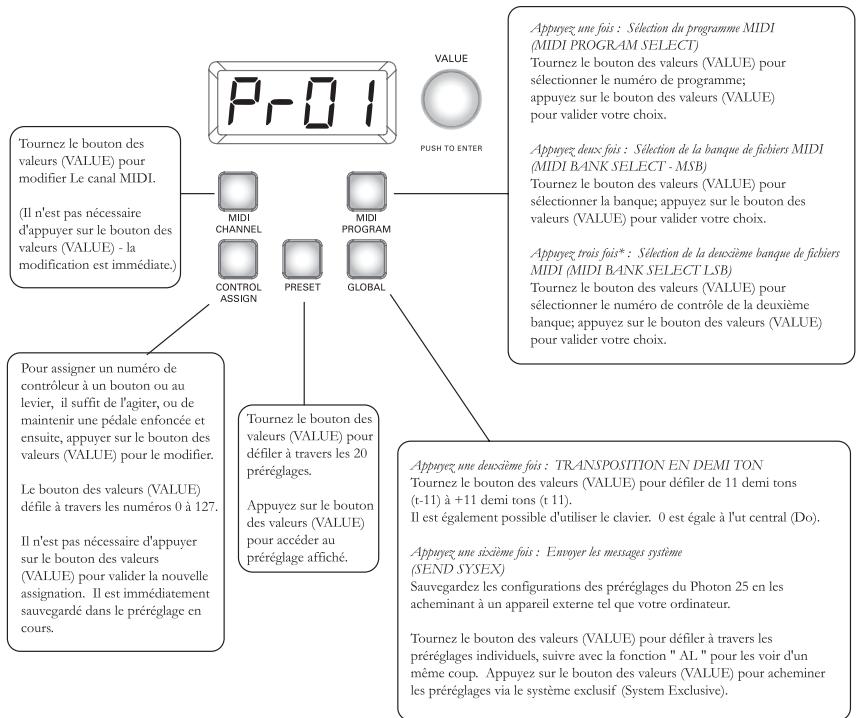

2. Touches de configuration - Permet d'appeler et de sauvegarder des réglages, de régler des paramètres généraux, et plus encore. Voir ci-dessous plus de détails.
3. Encodeur - Tourner l'encodeur permet de sélectionner plusieurs paramètres et valeurs. Appuyer sur l'encodeur permet de commuter entre les assignations des paramètres et des valeurs et de valider vos besoins.

Branchement à un ordinateur prêt à l'utilisation

Les systèmes d'exploitation Windows XP et Mac OS X perçoivent le Photon comme un contrôleur MIDI prêt à l'utilisation. Branchez tout simplement le Photon à votre ordinateur à l'aide d'un câble USB et laissez le système d'exploitation faire l'installation de façon automatique.

Le Photon 25 peut être identifié comme « Photon » ou « Appareil audio USB (USB Audio Device) » selon les logiciels MIDI. Ne craignez rien : le Photon fonctionne peu importe sa désignation.

Le Photon n'est pas compatible avec les versions antérieures de Windows ou Mac OS.

1. L'utilisation du clavier avec votre logiciel MIDI

Une fois branché et sous tension, réglez le canal entrant pour les données MIDI sur le module de son ou dans le logiciel.

Si vous utilisez un logiciel, vous devrez probablement le configurer pour qu'il puisse utiliser le Photon ou encore l'appareil USB selon la désignation.

Recherche le menu d'installation du dispositif MIDI dans votre application et assurez-vous que le Photon est indiqué comme dispositif actif du MIDI avant de passer à la prochaine étape.

Sur le Photon, appuyez sur la touche de canal MIDI (MIDI CHANNEL) et tournez le bouton transparent de l'encodeur pour sélectionner le canal MIDI correspondant à celui spécifique sur votre module de son ou votre logiciel.

Jouez sur le clavier. Votre module de son ou logiciel devrait répondre aux données MIDI transmises par le Photon 25. S'il ne répond pas, veuillez vous référer à la section de dépannage de ce guide.

Amusez-vous à essayer les touches OCTAVE et le levier X/Y du Photon 25. Le levier est mapped par défaut aux commandes de vitesse de lecture et de modulation standard, il devrait donc être prêt à fonctionner tel que prévu dans la plupart des cas.

2. L'utilisation des boutons avec les réglettes du contrôleur fournies

Si l'une des réglettes fournies correspond à votre logiciel MIDI, soulevez les couvercles des réglettes de plastique avec vos ongles, positionnez les réglettes et replacez ensuite les couvercles.

Appuyez sur la touche de préRéglage (PRESET) et tournez le bouton transparent du curseur pour atteindre le numéro de

programme indiqué sur les réglettes. Appuyez sur le bouton du curseur pour entrer dans le programme.

Vous devriez maintenant pouvoir commander le logiciel en fonction des réglettes.

Appuyer sur la touche de niveau (LAYER) autant de fois que nécessaire pour faire défiler les trois

niveau des boutons. Chaque niveau est indépendant (un

Un bouton peut être assigné à la même valeur sur deux ou trois niveaux.

Les témoins sur les rangées du haut et du bas ne sont que des copies l'une de l'autre. Il n'est pas impossible d'avoir, disons, le niveau 1 sur la rangée du haut et le niveau 2 sur la rangée du bas.

4. Commande de panique (toutes notes fermées)

Appuyez simultanément sur les touches de sélection de canal MIDI (MIDI CHANNEL) et de programme MIDI (MIDI PROGRAM) pour envoyer la commande « Toutes notes fermées » (ALL NOTES OFF) à l'ordinateur et aux appareils externes.

Liste des valeurs principales du contrôleur MIDI

Utilisez ce tableau à titre de référence pour configurer le Photon 25.

1	Molette de modulation	0 à 127
2	Commande par le souffle	0 à 127
4	Commande au pied	0 à 127
5	Temps de ramollissement (Portamento)	0 à 127
7	Volume général	0 à 127
8	Balance	0 à 127
10	Pan	0 à 127
11	Niveau du canal	0 à 127
64	Pédale de soutien (Sustain)	0 à 63 = désactivé (off). 64 à 127 = activé (on).
65	Pédale du Portamento	0 à 63 = désactivé (off). 64 à 127 = activé (on).
66	Pédale de soutien pour piano (Sostenuto)	0 à 63 = désactivé (off). 64 à 127 = activé (on).
67	Pédale de sourdine pour piano (Soft)	0 à 63 = désactivé (off). 64 à 127 = activé (on).
67	Pédale de maintain n° 2	0 à 63 = désactivé (off). 64 à 127 = activé (on).
91	Effets externes	0 à 127
92	Profondeur du tremolo	0 à 127
93	Profondeur du chorus	0 à 127
94	Profondeur du désaccordage	0 à 127
95	Profondeur du déphasage	0 à 127
123	Toutes notes fermées (All Notes Off)	0
126	Mode monophonique activé	1 = activé (on)
127	Mode polyphonique activé	0 = activé (on)

Dépannage:

Symptômes	Cause	Solution
L'écran d'affichage ne s'allume pas.	Aucune alimentation.	Si vous utilisez l'alimentation CA, vérifie que l'interrupteur d'alimentation USB à l'arrière du Photon est à la position « OUT ». Si vous utiliserez des piles ou un adaptateur CA, vérifie que les piles ne sont pas déchargées ou que l'adaptateur est bien branché à une prise de courant active et que l'appareil est sous tension.
Aucun son provenant de l'appareil cible.	Le cable USB du Photon est mal branché..	Vérifiez les connexions USB de votre ordinateur pour vous assurez que le Photo est reconnu par votre ordinateur et correctement installé. Mettre votre ordinateur hors tension et de nouveau sous tension si nécessaire. Veuillezchosir l'options fermer (shut down) plutôt que de redémarrer (restart) afin de vous assurer que les dispositifs USB soient correctement réinitialisés.
	Problèmes causés par l'utilisation d'un répéteur USB.	Essayez de débrancher le Photon des tous les répéteurs USB et de les brancher directement à l'ordinateur.
	L'application logicielle n'est pas configurée pour receivevoir des données MIDI provenant du contrôleur Photon.	Assurez vous que le Photon, ou dispositif USB MIDI, est inscrit comme source active dans votre application.
	L'application logicielle ne recoit pas les données MIDI.	Plusieurs applications logicielles sont dotées de témoins lumineux pour l'entrée MIDI (MIDI IN) et la sortie MIDI (MIDI OUT). Jouez quelques notes et vérifiez si le témoin de l'entre MIDI (MIDI IN) indique de l'activité.
	Le canal MIDI du Photon n'est pas le même que celui de l'application.	Assurez vous que le Photon achemine les données MIDI par le canal d'arrivée de l'appareil cible.

Cause

Les notes de la source audio sont hors bande pour le clavier du Photon.

Solution

Essayez d'utiliser un son de piano pour vérifier votre installation. Les sons de batteries, de basses et de certains autres instruments peuvent avoir une portée de notes MIDI plus limitée ou autres particularités. Lorsque vous utilisez le Photon pour la première fois, il est préféable d'utiliser des instruments tels que le piano.

Source audio inactive ou volume réglé à 0.

Essayez d'utiliser un instrument doté d'un clavier virtuel intégré. L'instrument produit-il un son lorsque vous utilisez son clavier virtuel ? Si non, le problème peut être lié au synthétiseur logiciel, et non à la connexion du Photon.

La fonction MIDI echo est inactivée dans le logiciel du séquenceur.

Si le Photon est (a) branché à un ordinateur via le port USB et (b) branché à une source audio externe via la sortie MIDI (MIDI OUT), assurez-vous qu'un programme séquenceur pour ordinateur est actif et qu'il est réglé à « MIDI echo »

Un dispositif MIDI IN externe est présent.

Si vous utilisez le port de sortie MIDI (MIDI OUT) à cinq broches de raccordement pour brancher à un autre appareil et qu'un autre appareil est branché à l'entrée MIDI (MIDI IN) du Photon, le port de sortie MIDI (MIDI OUT) achemine seulement les données provenant de l'appareil branché à l'entrée MIDI (MIDI IN) et non du Photon.

Le port de sortie MIDI (MIDI OUT) à cinq broches de raccordement du Photon n'est pas branché à l'entrée MIDI (MIDI IN) de la source audio.

Assurez-vous que tous les câbles à cinq broches de raccordement sont correctement branchés aux entrées et sorties.

Symptômes	Cause	Solution
Les notes sonttainues de façoncontinue.	La pédale de soutien(Sustain) a étébranchée après que l'appareil a été mis sous tension.	Mettez l'appareil hors tension, attendez quelques secondes et remettez le sous tension.
	Certaines notes sontbloquées parce queles données MIDI sont incomplètes..	Essayez la commande panique en appuyant simultanément sur la touche de sélection de canal MIDI (MIDI CHANNEL) et deprogramme MIDI (MIDI PROGRAM). Si cela ne fonctionne pas, mettez l'appareil hors tension, attendez quelques secondes et remettez le sous tension.
La pédale de soutien(sustain) fonction àl'envers.	La pédale de soutien(Sustain) a étébranchée après que l'appareil a été mis sous tension.	Mettez l'appareil hors tension, attendez quelques secondes et remettez le sous tension.

Fiche technique

Contrôleurs MIDI :	levier X/Y, touches de sélection d'octave, 12 270° Boutons (3 niveaux).
Section des commandes principales :	Canal MIDI, programme MIDI, commande d'assignation, prééglage et touches générales. 360° encodeur tourne et pousse. Écran d'affichage à 4 positions et 7 groupes graphiques.
Alimentation :	Alimentation par port USB, 4 piles de format C, adaptateur externe (6 V CC, borne négative 1000 mA).
Dimensions :	18" x 9.75" x 3.75" / 45.5 cm x 24.75 cm x 9.5 cm
Poids (net) :	4.5 lbs / 2.0 kg
