MANUALE UTENTE PHOTON25 ALESIS

Manuale rapido di utilizzazione

CONTENUTO DELLA CONFEZIONE

PHOTON 25 MIDI CONTROLLER USB
CAVO USB
MANUALE RAPIDO DI UTILIZAZIONE
IMPORTANT ISTRUZIONI DI SICUREZZA

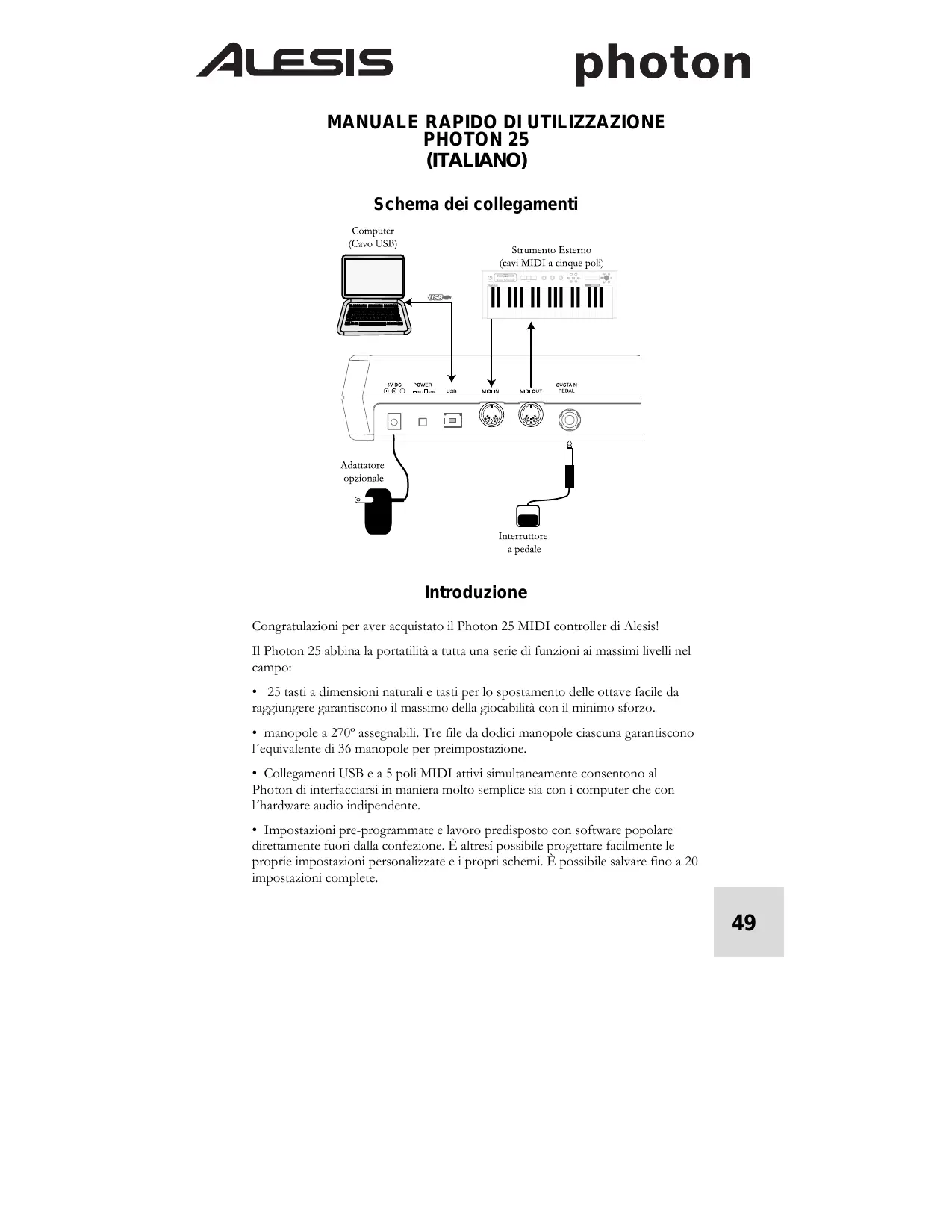

MANUALE RAPIDO DI UTILIZAZIONE PHOTON 25 (ITALIANO)

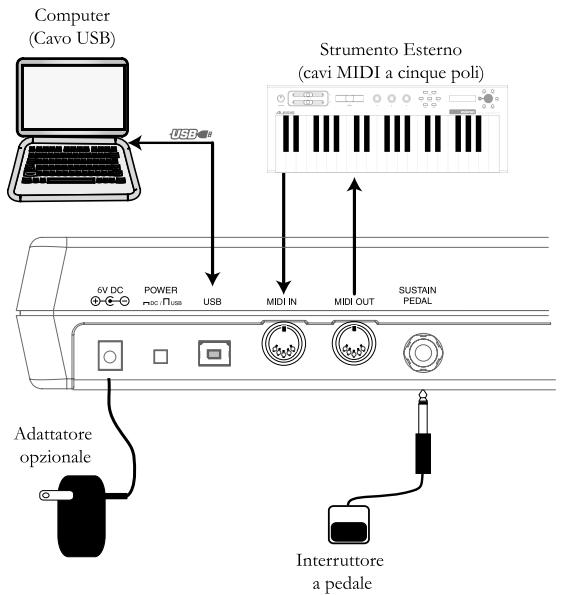

Schema dei collegamenti

Introduzione

Congratulations per aver acquistato il Photon 25 MIDI controller di Alesis!

Il Photon 25 abbina la portabilità a tutte una série di funzioni ai massimi livelli nel Campo:

• 25 tasti a dimensioni naturali e tasti per lo spostamento delle ottave facile da raggiungere garantisco il massimo della giocabilità con il minimo sforzo.
• manopole a 270^ assegnabili. Tre file da dodici manopole ciascuna garantisco l'equivalente di 36 manopole per preimpostazione.
• Collegamenti USB e a 5 poli MIDI attivi simultaneamente consentono al Photon di interfacciarsi in maniera molto semplice via computer che con l'hardware audio independente.
• Impostazioni pre-programmate e lavoro predisporto con software popolare direttamente fuori alla confezione. É altresí possible progettare disponibile le proprie impostazioni personalizzate e i propri schemi. É possibile salvare sono a 20 impostazioni complete.

Registrazione prodotto

Recarsi alla pagina http://www.alesis.com per registrar il Photon 25. La registrazione vi aiuita garantendovi aggiornamenti in materia di qualsiasi aggiornamento del prodotto dell'ultimo minuto. Se desiderate, Alesis può inoltre inviarvi informazioni riguardo ad altri prodotti di mystro interesse.

La registrazione aiutaanche moi. Quando ci comunicate i tipi di prodotti musicali di cui vi servite o di cui sognate, ci aiutate a fornirvi prodotti sempre aggiornati quali il Photon 25.

Il Photon 25 necessita di Windows XP o Mac OS X ed una porta USB 1.1 o superiore. Sistemi operativi precedenti non sono supportati.

Qualsiasi programma MIDI che vi consenta di selezionare il dispositivo MIDI dovrebbe essere compatibile con il Photon 25. Programmi MIDI molto elementari non vi consentiranno di usfuquire del joystick e delle manopole del Photon 25.

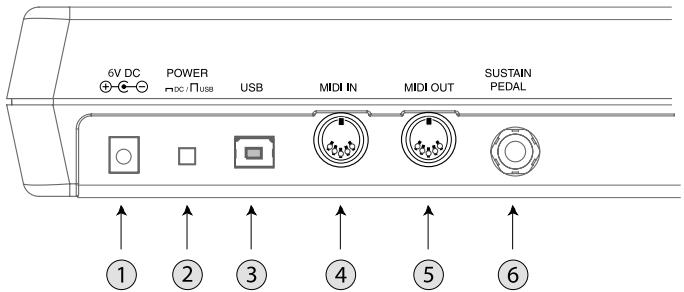

Connessioni pannello posteriore

1. Jack adattatore esterno - Inserire l'adattatore CA nel caso in cui non si desideri alimentare il Photon 25tramite la porta USB oppure per mezzo di quattro batterie di tipo "C". (Servirsi di un dispositivo 6VDC, a polo negativo da 1000mA
2. Selettore sorgente di alimentazione - premere quello interrottore (IN) per alimentare il Photon 25 o tramite le quattro batterie "C" oppuretramite un adattatore esterno di alimentazione. Nel caso in cui fosso rero presenti sa le batterie che I'adattatore CA, quest'umino verrà preferito alle batterie.
   Lasciare quello interrottore su OUT per alimentare il Photon 25tramite la porta USB di un computer o per spegnere l'apparecchio quando l'alimentazione USB non è presente.
   Note: servendosi di un laptop, considerare l'idea di servirsi di batterie per prolongare il funzionamento del laptop tra una carica e l'altra.
   Caricare le batterie situate a livello della parte inferiore del Photon 25.
3. Connettore USB - insere un cavo USB standard in questa uscita ed in una porta USB 1.1 o superiore a livello del computer.

4. Connettore MIDI IN - servirsi di un cavo MIDI a cinque poli per collegare l'USCITA del controller MIDI esterno all'ingresso MIDI IN del Photon 25.
   Servendosi di un dispositivo esterno MIDI IN, il computer lo riconoscere come un secondo controller MIDI IN.

5. Connettore MIDI OUT- servirsi di un cavo MIDI a cinque poli per collegare l'uscita MIDI OUT del Photon 25 all'ingresso INPUT di un dispositivo MIDI esterno.

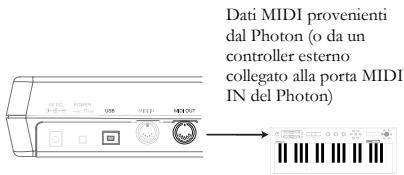

Il funzionamento della porta MIDI OUT cambia a seconda se un cavo USB sia collegato al Photon oppure no.

• Cavo USB collegato:

I dati MIDI provenienti dal computer sono trasferiti alla porta MIDI OUT.

Note: al momento di collegare un cavo USB, è necessario attivare il "MIDI echo" nel sequestiatore nel caso in cui si desideri che il Photon controlli un altro dispositivo MIDI.

• Cavo USB non collegato: Qualsiasi casa venga riprodotta sul Photon viene inviata alla porta MIDI OUT.

Note: nel caso in cui un'alto dispositivo sia collegato alla porta MIDI IN del Photon, le informazioni MIDI di tale dispositivo verranno ignore.

1. Ingresso pedale di sostegno - collegare un pedale di sostegno per tastiera (non incluso). Servirsi di un pedale di sostegno di qualiasi produttore: al momento di accendere il Photon 25, quello si calibrera automaticamente sul pedale.

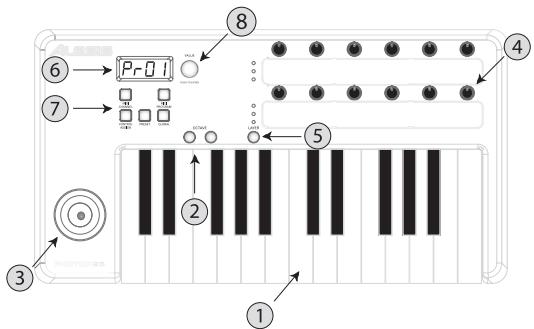

Comandi pannello superiore

1. Tastiera – una tastiera a dimensione naturale, a 25 note, sensibile alla velocità.
2. Tasti ottave Up/Down - servisi di quosti tasti per trasporre la tastiera in ottave. Premerli contemporaneamente per impostare nuovamente la gamma della tastiera.
3. Joystick X / Y - servirsi di quello joystick a 2 vie per controllare il bend del pitch, la modulazione ed altre funzioni. L'asse X e l'asse Y posso sono essere assegnati indipendente.
4. Manopole a 270^o - 12 manopole, ciascuna delle quali trasmette valori MIDI che vanno da 0 a 127. Le manopole sono essere assegnate a vari parametri MIDI.
5. Tasto Layer - premere il tasto LAYER per passare atraverso i tre strati independenti di manopole del Photon 25. Le luci situate al di sopra del tasto LAYER indicano quale dei tre strati disponibili è attualmente attivo.

Gli assegnamenti delle manopole sono essere effettuali su ciascuno strato per un totale di 36 assegnamenti di manopole per ciascun programma predefinito.

1. Display - il display在哪的 informazioni sullo stato corrente.
2. Tasti configurazione - richiamare e salvare le preimpostazioni, impostare parametri globali e molto più, servendosi dei tasti di configurazione. Vedi sotto per dettagli aggiuntivi.
3. Codificatore - girare il codificatore per selezionare vari parametri e valori. Premere il codificatore per passare tra un calore ed un poarametro assegnato e l'altro e per accettare i dati insertiti.

Collegamento plug-and-play ad un computer

Sia Windows XP che Mac OS X percepicono il Photon come un controller MIDI plug-and play. Limitarsi a collegare il Photon nel computer servendosi di un cavo USB e lasciare che ilsystema operativo lo installi automaticamente.

A seconda delsystema operativo, il Photon 25 più essere identificato dai dispositivi softwar MIDI come un controller "Photon" oppure come un dispositivo audio USB ("USB Audio Device"). Non c'è bisogno dipreoccuparsi: il Photon funzionera indipendenteamente alla sua designazione.

Il Photon non è compatibile con versioni precedenti di Windows o Mac OS.

Funzionamento:

1. Uso della tastiera con il software MIDI

Una volta inserito ed alimentato, recarsi al modulo sonoro o al software applicativo ed impostare il canale MIDI in entrata.

Nel caso dell'uso di software, sare probabilitmente necessario configurarlo per serviri del Photon o un dispositivo "USB". Cercare il menu d'impostazione dei dispositivi MIDI dell'applicazione ed assicurarsi che il Photon sa riconosciutto quale dispositivo MIDI attivo prima di procedere.

Sul Photon, premere MIDI CHANNEL e girare la manopola chiara di codifica per selezionare il canale MIDI da voi specificato nel modulo sonoro o nel software.

Suonare la tastiera. Il modulo sonoro o il software dovrebbero rispondere ai dati MIDI del Photon 25. Se ciò non dovesse accadere, fare riferimento alla guida di risoluzione dei problemi presente più avanti nel manuale.

Sperimentare i tasti delle OTTAVE del Photon 25 ed il joystick X/Y. Poiché il joystick è mappato in maniera predefinita come pitch MIDI standard e come modulazione dei comandi, dovrebbe funzionare come previsto nella maggior parte dei casi semplicamente appena inserito.

2. Uso delle manopole con i template del controller forniti

Se uno dei template forniti si adatta al software MIDI, sollevare il coperchio in plastica del template con l'unghia, posizionare i template e riposizionare i coperchi.

Premere il tastingo PRESET e girare la manopola chiara del cursore sono a raggiungere il numero di programma indicato sui template. Premere la manopola del cursore per entrare in quello programma. Dovreste ora essere in grado di controllare il software in base ai template.

Premere il tasto LAYER come necessario per passare da una all'altra delle tre file di manopole. Ciacuna fila è independente (anche se una manopola può essere assegnata allo stesso valore del controller su due o tre file).

Le lui presenti sulle file superiori e inferiori sono simplicitamente duplicat una dell'altra. Non è possible avere, dati lo Layer 1 sulla fila superiore e Layer 2 su quella inferiore.

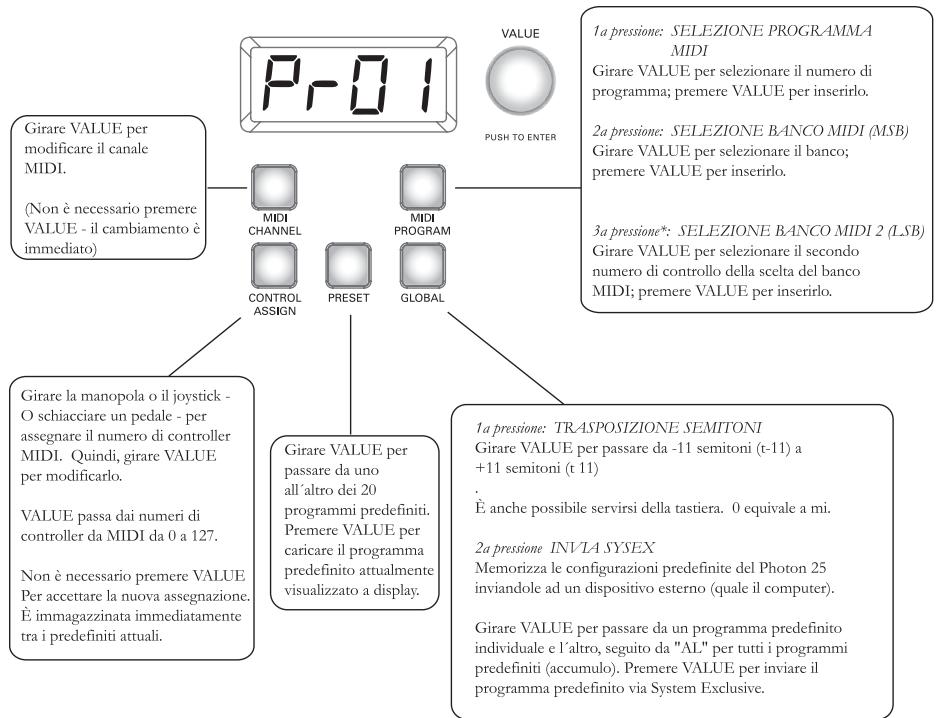

3. Uso dei comandi di configurazione

4. Comando Panic (tutte le note spente)

Premere contemporaneamente MIDI CHANNEL e MIDI PROGRAM per inviare il dato ALL NOTES OFF ad computer e ai dispositivi esterni.

Riferimenti:

Lista di valori comuni del controller MIDI

1	Rotella di modulazione	0 a 127
2	Controller Breath	0 a 127
4	Controller piede	0 a 127
5	Tempo Portamento	0 a 127
7	Volume Master	0 a 127
8	Balance	0 a 127
10	Pan	0 a 127
11	Volume canale	0 a 127
64	Pedale di sostegno	0-63 = off. 64-127 = on.
65	Pedale di Portamento	0-63 = off. 64-127 = on.
66	Pedale Sostenuto	0-63 = off. 64-127 = on.
67	Pedale morbido	0-63 = off. 64-127 = on.
67	Mantieni 2 Pedali	0-63 = off. 64-127 = on.
91	Effetti esterni	0 a 127
92	Profondità Tremolo	0 a 127
93	Profondità Chorus	0 a 127
94	Profondità Detune	0 a 127
95	Profondità Phaser	0 a 127
123	Tutte le note Off	0
126	Modalità monofonica On	1 = on
127	Modalità polifonica On	0 = on

Risoluzione di problemi:

Sintomo	Causa	Soluzione
Il display non si accende.	Manca la corrente.	Nel caso in cui vi stiate servendo di alimentazione USB, verificare che l'interruttorde dell'alimentazione USB situato sul retro del Photon sia su OUT. Nel caso di uso di batterie o di un adattatore CA, verificare che le batterie non siano esaurite o che l'adattatore sa collegato ad una presa di corrente elettrica funzionante e che l'interruttorde di alimentazione si trovi su IN.
Nessun suono proveniente dal dispositivo bersaglio.	Il Photon USB non è collegato come si deve.	Il Photon USB non è collegato come si deve. Verificare la porta USB del computer per confirmare che il Photon sia riconosciuto e installato. Spagnere e riaccendere il computer se necessario. (Scagliere "spegnì" piuttosto che "riavvia" per assicurarsi che i dispositivi USB siano resettati come si deve)
	Problemi causati dall'uso di un hub USB.	Provarare a scollegare il Photon da qualsiasi hub USB e a collegarlo direttamente al computer.
	Software non impostato per la ricezione dei dati MIDI dal controller Photon.	Assicurarsi che il Photon o il dispositivo "USB" MIDI sua elencato come sorgente attiva MIDI nell'applicativo.
	Il software non riceve i dati MIDI.	Numerosi software applicativi presentano lucidi d'indicazione MIDI IN ed OUT. Suonare alcuni tasti e verificare che la luce MIDI IN si accenda aindicare attività.
	Il canale MIDI del Photon non è lo stesso del canale MIDI in entrata dell'applicativo.	Assicurarsi che il Photon stia incando dati MIDI al canale che il dispositivo bersaglio si aspetta.

Sintomo

Causa

Soluizione

Le note della sorgente sonora sono fuori alla gamma della tastiera del Photon.

Provare a servirsi di un suono da pianoforte alla prima connessione. Le percussioni e i bassi ed altri strumenti possono presentare una gamma di note MIDI limitata o altre idiosincrasie. Serviri di strumenti "più facilit" quali i pianoforti al momento di impostare il Photon per la primaolta.

Sorgente sonora non attiva o volume impostato a 0.

Provare a utilizzare uno strumento che presenti una tastiera virtuale incorpORA. Lo strumento sua servendosi della tastiera virtuale? In caso contrario il problema potrebbe essere il sintetizzatore del software, non la connessione del Photon.

MIDI Echo non abilitato nel software del sequenziatore.

Se il Photon è collegato a (a) un computer via USB e (b) ad una sorgente sonora esterna via MIDI OUT, assicurarsi che un programma sequenziatore per computer sia attivo e che sia impostato su "MIDI Echo."

Nel caso di uso della porta a 5 poli MIDI OUT per collegare un altri dispositivo MIDI e nel caso in cui un altre dispositivo sia collegato alla porta MIDI IN del Photon, la porta MIDI OUT invia unicamente informazioni dal dispositivo MIDI IN, non dal Photon.

La porta a 5 poli
MIDI OUT del
Photon non è
collegata alla MIDI
IN della sorgente
sonora.

Assicurarsi che tutti i cavi a 5 poli siano collegati alle giuste entrare euscite.

Sintomo	Causa	Soluzione
Le note sono continuamente sostenute.	Il pedale di sostegno è stato inserto dopo aver accesso l'alimentazione.	Spagnere l'alimentazione dell'apparecchio, attendere quello istante e riaccendere.
	Note inceppate a causa di dati MIDI incompleti.	Provar a inviare il dato Panic premendo contemporaneamente MIDI CHANNEL e MIDI PROGRAM. Se questo non risolve il problema, spegnere l'alimentazione dell'apparecchio, attendere quello istante e riaccendere.
Il pedale di sostegno Dunziona al contrario.	Il pedale di sostegno è stato inserto dopo aver accesso l'alimentazione.	Spagnere l'alimentazione dell'apparecchio, attendere quello istante e riaccendere.

Specifiche tecniche

Tastiera: 25 note, dimensione naturale, sensibile alla velocità.

Controller MIDI: Joystick X/Y, tasti Octave Up e Down, 12 manopole a 270^ (3 file).

Sezione di controllo Master: Tasti MIDI Channel, MIDI Program, Control Assign, Preset, e Global (Canale MIDI, Programmata MIDI, Assegnazione comandi, Preimpostazioni e Globale).

Codificatore a rotazione e pressione a 360^

Display a 4 positioni, 7 segmenti.

Opzioni di alimentazione: Alimentazione tramite porta USB, 4 batterie "C", Adattatore esterno (6VDC, polo negativo, 1000mA ).

Dimensioni: 18^ 9.75^ 3.75^ / 45.5cmx24.75cmx9.5cm

Peso (netto): 4.5 lbs / 2.0 kg
