BEDIENUNGSANLEITUNG PHOTON25 ALESIS

Kurzbedienungsanleitung

INHALT DER VERPACKUNG

PHOTON 25 USB MIDI-KEYBOARD
USB-KABEL
KURZBEDIENUNGSCANLEITUNG
WICHTIGESICHERHEITSHINWEISE

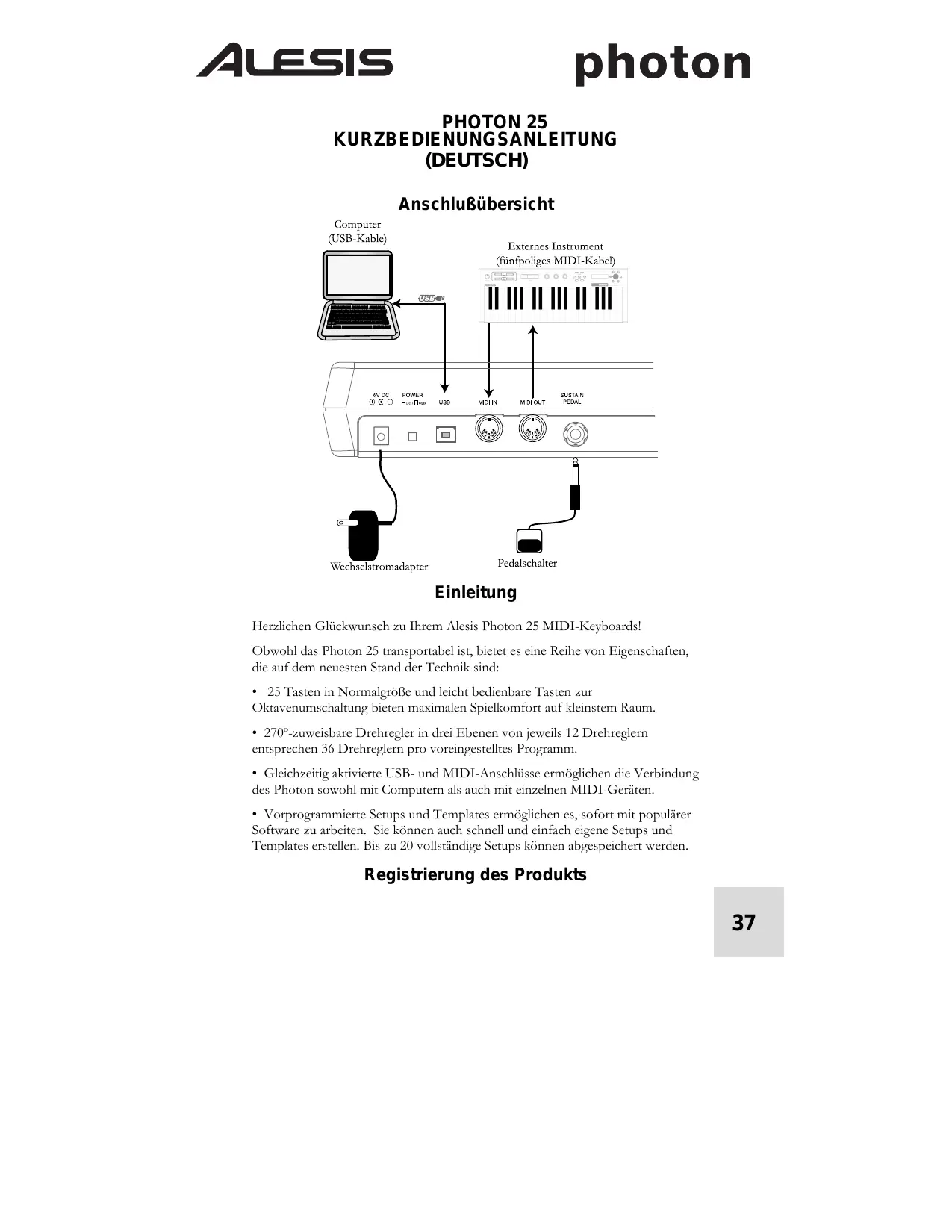

PHOTON 25 KURZBEDIENUNGSANLEITUNG (DEUTSCH)

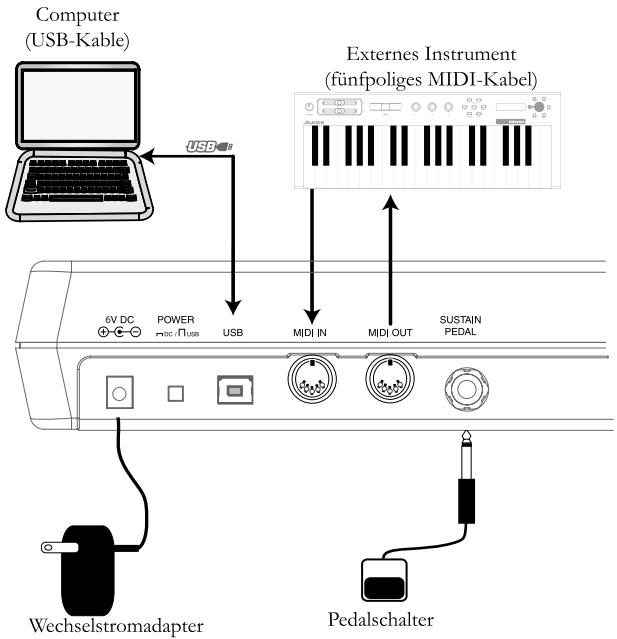

Anschlußübersicht

Einleitung

Herzlichen Glückwunsch zu Ihrlem Alesis Photon 25 MIDI-Keyboard!

Obwohl das Photon 25 transportabel ist, bietet es eine Reihe von Eigenschaften, die auf dem neuesten Stand der Technik sind:

• 25 Taten in Normalgroße und leicht bedienbare Taten zur Oktavenumschaltungieten maximalen Spielkomfort aufkleinstem Raum.
• 270^ -zuweisbare Drehregler in drei Ebenen von jeweils 12 Drehreglern entsprechen 36 Drehreglern pro voreingestelltes Programm.
• Gleichzeitig aktivierte USB- und MIDI-Anschlüsse ermögen die Verbindung des Photon sowohl mit Computern als auch mit einzelnen MIDI-Geräten.
• Vorprogrammierte Setups und Templates erhöhungen es, sofort mit popularer Software zu arbeiten. Sie können auch schnell und einfach eigene Setups und Templates erstehen. Bis zu 20 vollständige Setups können abgespeichert werden.

Registrierung des Produkts

Um ihren neuen Photon 25 zu registrieren, besuchen Sieitte die Webseite http://www.alesis.de. Durch ihre Registierung konnen wir Sie über Produktneuheiten auf dem Laufenden halten. Auf Wunsch kann Ohnen Alesis auch Informationen uber andere, fur Sie interessante Produkte, zusenden.

Ohne und das, die sich als Eigentüme erworben ist, sind die Sonstige und die Sonstige des Vorstands.

Mindestanforderungen des Computers

Der Photon 25 besteht die Betriebssysteme Windows XP oder Mac OS X und einen USB 1.1- oder higherwertigen Anschluss. Ältere Betriebssysteme werden nicht unterstützt.

MIDI-Anwendungen, welche die Auswahl des MIDI-Geräts gestatten, sollen mit dem Photon 25 kompatibel sein. Leider können Sie die Vorzüge des Photon 25-Joysticks und des Drehreglers mit sehr einfahren MIDI-Programmen nicht genießen.

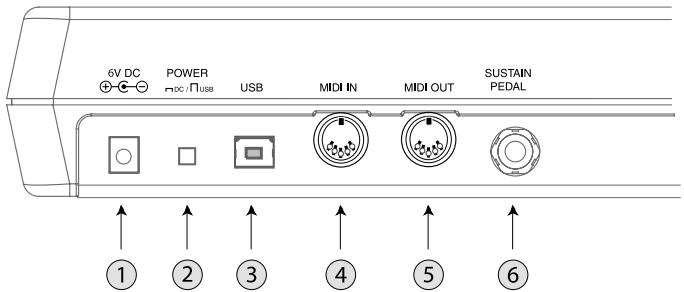

Anschlüsse der Rückseite

1. Anschluss für externen Adapter - Verwenden Sie den Adapter, falls Sie den Photon 25 nicht über die USB-Verbindung oder die vier Batterien der Höhe "C" mit Strom versorgen wollen. (Benutzen Sie hierzu ein 6V Gleichnetzteil mit 1000mA und negativer Spannung.)

2. Auswahlschalter Stromquelle - Drücken Sie diesen Schalter EIN, um den Photon 25 entweder von 4 Batterien der Höhe "C" oder wahlweise einem externen Netzadapter zu speisen. Falls sowohl ein Netzteil als auch Batterien vorhanden sind, wird in dieser Schalterstellung der Adapter den Batterien als primäre Stromquelle vorgezogen.

Lassen Sie diesen Schalter auf AUS, um den Photon 25 über den USB-Anschluss eines Computers mit Strom zu versorgen oder schalten Sie das Gerät hier aus, falls kein Strom über die USB-Verbindung vorhanden ist.

Hinweis: Bei Verwendung eines Laptops ist es unter Umständen better, Batterien zu verwenden, um die Betriebszeit des Laptops zwischen den Aufladevorgängen zu verlangern.

Legen Sie die Batterien in den Photon 25 unten ein.

1. USB-Anschluss - Schlieben Sie ein herkömmliches USB-Kabel an diesen Anschluss und dessen anderes Ende an einen USB 1.1- oder higherwertigen Anschluss an Ihrtem Computer an.

2. MIDI IN-Anschluss - Verwenden Sie ein normales MIDI-Kabel, um den MIDI OUT eines externen MIDI-Geräts mit dem MIDI IN des Photon 25 zu verbinden.

Falls Sie ein externes MIDI IN-Gerät verwenden, wird dies von Ihrem Computer als zweites MIDI IN-Gerät erkannt.

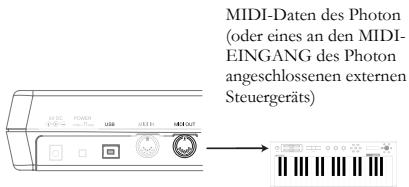

1. MIDI OUT-Anschluss - Verwenden Sie ein normales MIDI-Kabel um den MIDI OUT-Anschluss des Photon 25 mit dem MIDI IN-Anschluss eines externen MIDI-Geräts zu verbinden.

Die Betriebsart des MIDI Out ändert sich je nachdem, ob ein USB-Kabel an den Photon angeschlossen ist oder nicht.

• Falls das USB-Kabel angeschlossen ist: MIDI-Daten Ihrches Computers werden an den MIDI Out geleitet.

Hinweis: Wenn das USB-Kabel angeschlossen ist, sollen den Sie in Ihrem Sequenzer "MIDI THRU" einschalten, falls gewünscht ist, dass der Photon ein anderes MIDI-Gerät steuert.

• Wenn das USB-Kabel nicht angeschlossen ist: Was Sie auf dem Photon abspielern wird an den MIDI Out geleitet.

Hinweis: Falls ein anderes Gerät an den MIDI In des Photon angeschlossen ist, werden die Daten these MIDI-Geräts ignoriert.

1. Eingang Sustain-Pedal - Schlieben Sie hier ein Keyboard-Sustain-Pedal an (nicht mitgeliefert). Verwenden Sie ein Sustain-Pedal eines beliebigen Herstellers: Beim Einsalten des Photon 25 wird sich dieser automatisch auf das Pedal kalibrieren.

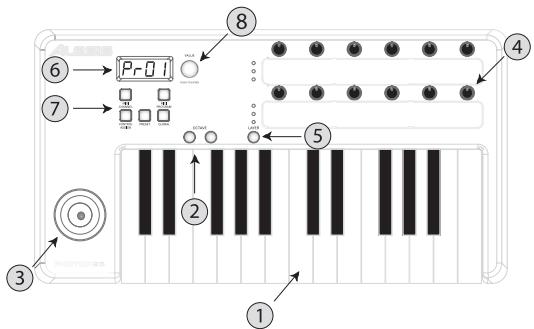

Bedienelemente der Frontseite

1. Tastatur - Eine anschlagdynamische Tastatur in Normalgroße mit 25 Tasten.
2. Oktave Up/Down-Tasten - Über diese Tasten erfolgt die Umschaltung der Tastatur um Oktaven. Werden beiden Tasten gleichzeitig gedrückt, wird die Tastatur wieder auf die normale Lage zurückgesetzt.
3. X / Y -Joystick - Steuerung des Pitch Bends, der Modulation und anderer Funktionen. Die X- und Y-Achsen können unabhängig voneinander zugeordnet werden.
4. 270^ -Drehregler - Jeweils 12 Drehregler übertragen MIDI-Werte zwischen 0 und 127. Die Regler können verschiedene MIDI-Parametern zugeordnet werden.
5. Taste für Ebenen – Drücken Sie die LAYER-Taste um die drei voneinander unabhängigen Drehreglerebenen des Photon 25 zu durchlaufen. Die LEDs über der LAYER-Taste geben an, welche der drei Ebenen im Moment gewählt ist.

Regler können in jeder Ebene bis zu 36 Zuordnungen pro Voreingabe bestimmt werden.

1. Anzeige - Hier werden die gegenwärtigen Betriebsinformationen angezeigt.
2. Konfigurationstasten - Zum Abruf und Speichern von Voreinstellungen, Einstellung von globalen Parametern und weiteren Funktionen. Nachstehend finden Sie weitere Einzelheiten hierüber.
3. Encoder - Drehen Sie den Encoder, um verschiedene Parameter und Werte einzustellen. Drücken Sie den Encoder, um zwischen Parametern, Zuordnungen von Werten und zur Bestätigung ihrer Eingaben umzuschalten.

Plug'n-Play-Anschluss an einen Computer

Sowohl Windows XP als auch Mac OS X erkennen den Photon als einen Plug'n Play MIDI-Controller. Schließen Sie den Photon einfach mit einem USB-Kabel an ihren Computer an und setzen Sie das Betriebssystem die automatische Installation durchführren.

Abhängig von Ihrlem Betriebssystem wird der Photon 25 von Ihrer MIDI-Software als "Photon"-Keyboard oder als "USB Audiogerät" erkannt. Keine Ursache zur Beunruhigung: der Photon Funktioniert ungeachtet dieser Zuordnung.

Der Photon ist mit älteren Versionen von Windows- oder Mac-Betriebssystemen nicht kompatibel.

Anwendungen:

1. Bei Verwendung der Tastatur mit ihrer MIDI-Software

Sobald alle Geräte miteinander verbunden und an das Stromnetz angeschlossen sind, rufen Sie Ihr Sound-Modul oder Ihr Softwareprogramm auf und setzen den Kanal für den MIDI-Eingang.

Falls Sie ein Softwareprogramm verwenden, muss dies unter Umständen konfiguriert werden, den Photon oder das "USB"-Gerät zu verwenden. Finden Sie das Setup-Menu in Ihr Programm und stellen Sie safer, dass der Photon als aktives MIDI-Gerät eingestellt ist, bevor Sie fortfahren.

Beim Photon drücken Sie MIDI CHANNEL und drehen den durchsichtigen Encoderregler, um den MIDI-Kanal, welchen Sie in Ihrm Sound-Modul oder Ihrer Software bestimmt haben.

Spiel den Sie auf der Tastatur. Ihr Sound-Modul oder ihre Software sollen auf die Daten des Photon 25 reagieren. Ist dies nicht der Fall, sehen Sie in den Informationen zur Beseitigung von Problemen weiter hinten in dieser Anleitung nach.

Experimentieren Sie mit den OCTAVE-Tasten des Photon 25 und dem X/Y-Joystick. Da der Joystick vom Werk auf die normalen MIDI Pitch Bend- und Modulationsbefehe programmiert ist, sollte dieser in den meisten Fällen erwartungsgemäß Funktionieren.

2. Einsatz der mitgelieferten Controller Templates

Falls eines der mitgelieferten Templates zu Ihrer MIDI-Software passt, haben Sie die Plastikabdeckungen des Templates mit ihrem Fingernagel an, positionieren die Templates und legen die Abdeckung wieder auf.

Drücken Sie die PRESET Taste und drehen Sie den durchsichtigen Regler bis auf

die Programmnummer, welche auf den Templates angezeigt wird. Drücken Sie den Cursor, um das Programm abzurufen. Es sollte nun möglich sein, die Software entsprechend der Templates zu steuern.

Drücken Sie die LAYER Taste, um die drei Drehregler-Ebenen zu durchlaufen. Alle Ebenen sind voneinander unabhängig (es kann aber ein Drehknopf demselben Steuerungswert auf zwei oder drei Ebenen zugeordnet werden).

Die oberen und unteren Lichter sind lediglich eine spiegelbildliche Darstellung ihrer selbst. So ist es z. B. nicht möglich, Ebene 1 in der oberen Reihe und Ebene zwei in der unteren Reihe darzustellen.

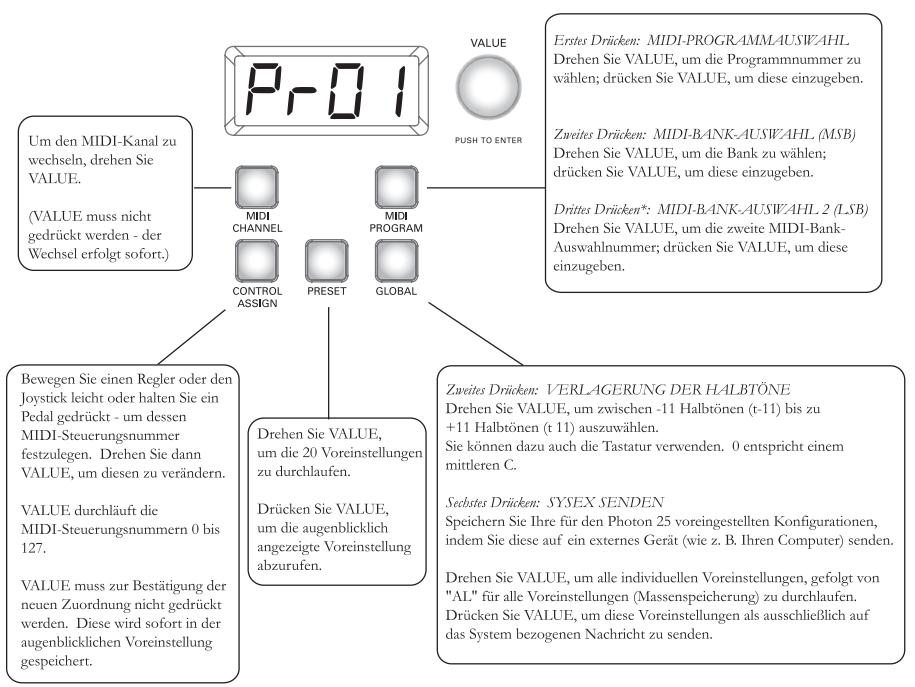

3. Verwendung der Konfigurationselemente

4. Panik-Befehl (All Notes Off)

Drücken Sie die Tasten MIDI CHANNEL und MIDI PROGRAM gleichzeitig, um den Befehl ALL NOTES OFF an ihren Computer und die externen Geräte zu senden.

Referenz: Übersicht gebrächlicher MIDI-Controller

Verwenden Sie diese Tabelle bei der Konfiguration des Photon 25.

1	Modulationsrad	0 bis 127
2	Breath Controller	0 bis 127
4	Fuß-Controller	0 bis 127
5	Portamento-Zeit	0 bis 127
7	Master-Lautstärke	0 bis 127
8	Balance	0 bis 127
10	Pan	0 bis 127
11	Kanal-Lautstärke	0 bis 127
64	Sustain-Pedal	0-63 = aus. 64-127 = ein.
65	Portamento-Pedal	0-63 = aus. 64-127 = ein.
66	Sostenuto-Pedal	0-63 = aus. 64-127 = ein.
67	Soft-Pedal	0-63 = aus. 64-127 = ein.
67	Hold-2-Pedal	0-63 = aus. 64-127 = ein.
91	Externe Effekte	0 bis 127
92	Tremolo-Tiefe	0 bis 127
93	Chorus-Tiefe	0 bis 127
94	Detune-Tiefe	0 bis 127
95	Phaser-Tiefe	0 bis 127
123	Alle Noten Aus	0
126	Monophoner Betrieb Ein	1 = ein
127	Polyphoner Betrieb Ein	0 = ein

Beseitigung von Problemen:

Symptom	Ursache	Lösung
Die Anzeige leuchtet nicht auf.	Kein Strom.	Falls die Stromversorgung über den USB-Anschluss erfolgt, überprüften Sie, ob der Netzschalter auf der Rückseite des Photons auf AUS stehen. Falls Sie Batterien oder ein Netzteil benutzten, stellen Sie fest, ob die Batterien geladen sind oder ab der Adapter an eine Steckdose angeschlossen ist und dass der Schalter auf EIN stehen.
Kein Ton am Ausgabegerät.	Photon USB ist nicht richtig angeschlossen.	Überprüften Sie die USB-Anschlüsse Ihres Computers und stellen Sie fest, ob der Photon vom Computer erkannt und installiert worden ist. Falls notwendig, schalten Sie ihren Computer aus und dann wieder ein. (Wahlen Sie "Beenden" anstelle von "Neu starten" um sicherzustellen, dass die USB-Geräte ordnungsgemäß zusückgesetzt werden.)
	Probleme beim Gebrauch eines USB-Hubs.	Probieren Sie, ob der Photon direkt am Computer angeschlossen werden kann.
	Das Software-programm ist nicht konfiguriert, MIDI-Daten vom Photon zu empfangen.	Überprüften Sie, dass der Photon oder das "USB"-MIDI-Gerät in Ihr Programm als aktive MIDI-Quelle aufgeführrt.
	Softwareprogramm empfängt keine MIDI-Daten.	Viele Softwareprogramme verfügen über MIDI-EIN- und AUS-Indikatorlämpchen. Spieler Sie eineuge Tasten und beobachten Sie, ob das MIDI-EIN-Lämpchen Aktivität anziegt.
	Der MIDI-Kanal des Photon stimmt nicht mit dem MIDI-Eingangskanal des Programms überein.	Stellen Sie sichere, dass der Photon die MIDI-Daten auf dem vom Zielgerät erwarteten Canal sendet.
	Die Noten der Klangquelle	Testen Sie einen Pianosound. Drum- und Bass-Sounds sowie eine andere Instrumente

Symptom

Ursache

befindensich außerhalb des Bereichs der Photon-Tastatur.

Lösung

besitzen unter Umständen einem begrenzten MIDI-Nothenbereich oder besitzen andere Eigenheiten. Probieren Sie "einfache" Instrumente wie das Klavier, wenn Sie den Photon zum ersten Mal einstehen.

Soundquelle ist nicht aktiv oder Lautstärke ist auf 0 gestellt.

Versuchen Sie es mit einem Instrument mit einer virtuellen Tastatur. Werden vom Instrument Töne erzeugt, wenn Sie die virtuelle Tastatur benutzen? Ist dies nicht der Fall, besteht ein Problem mit dem Softsynthesizer und nicht in der Verbindung mit dem Photon.

MIDI-Echo im
Sequenzer-
Programm ist nicht
eingeschaltet.

Falls der Photon sowohl (a) über einen USB-Anschluss mit dem Computer verbunden ist und (b) über einen MIDI-Out an eine externe Klangquelle angeschlossen ist, stellen Sie sicher, dass ein Sequenzer-Programm auf dem Computer aktiv ist und dass diese auf "MIDI Echo"-Betrieb eingestellt ist.

Esisteinexternes MIDI-EIN-Gerat vorhanden.

Falls Sie den MIDI-Out zum Anschluss an ein anderes MIDI-Gerät verwenden und ein weiteres Gerät an den MIDI IN des Photon angeschlossen ist, sendet der MIDI OUT Daten lediglich von dem an den MIDI IN angeschlossenen Gerät, nicht vom Photon.

Der MIDI-Out des Photon ist nicht an den MIDI-In des Gerätes angeschlossen.

Überprüfen Sie, dass alle Kabel an die richtigen Ein- und Ausgänge angeschlossen sind.

Symptom	Ursache	Lösung
Noten werden fortlaufend gehalten.	Das Sustain-Pedal wurde angeschlossen, nachdem das Geräteingeschaltet wurde.	Schalten Sie das Gerät aus, warten Sie einen Moment und schalten Sie es dann wieder ein.
	Noten bleiben aufgrund von unvollständigen MIDI-Daten stecken.	Versuchen Sie, den Panik-Befehl zu senden, indem Sie die Tasten MIDI CHANNEL und MIDI PROGRAM gleichzeitig drücken. Falls dies nicht hilft, schalten Sie das Gerät aus, warten Sie einen Moment und schalten Sie es dann wieder ein.
Sustain-Pedal arbeiten im Umkehrmodus.	Das Sustain-Pedal wurde angeschlossen, nach dem das Geräteingeschaltet wurde.	Schalten Sie das Gerät aus, warten Sie einen Moment und schalten Sie es dann wieder ein.

Technische Spezifikationen

Tastatur: 25 Noten, NormalgroBe, anschlagdynamisch.

MIDI-Steuerungen: X/Y-Joystick, Oktave-Auf- und -Ab-Tasten, 12 270^ Drehregler (3 Ebenen)

Master-Controller: Tasten für MIDI-Kanal, MIDI-Programm, Steuerungszuordnung, Voreinstellung und globale Funktionen.

360^ Encoder mit Dreh- und Druckfunktion.

Anzeige mit 4 Positionen und 7 Unterteilungen.

Stromversorung: USB-Bus-Netzanschluss, 4 Batterien der Höhe "C", Externer Adapter (6V Gleichstrom, negative Spannung, 1000mA ).

Abmessungen: 45.5cm× 24.75cm× 9.5cm

Gewicht (netto): 2.0kg
