FM600 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (Filtre)
Marque	BEHRINGER
Modèle	FM600
Dimensions (approx.)	54 x 70 x 123 mm
Poids	0,33 kg
Alimentation	9 V DC, 100 mA régulé (centre négatif) ou pile 9 V type 6LR61
Consommation électrique	60 mA
Types de filtre	Passe-bande (BP), Double passe-bande (TF), Passe-bas (LP)
Réglage de sensibilité	Potentiomètre SENS (détermine le niveau de déclenchement)
Réglage de largeur de filtre	Commande PEAK (MIN = étroite, MAX = large)
Sélecteur de polarité	UP (montée) / DOWN (descente) selon le volume de jeu
Réglage de bande de fréquences	Bouton RANGE
LED indicateur	ON/BATT (allumée quand l'effet est actif ; témoin d'état de pile)
Commutateur au pied	Activer/désactiver l'effet
Entrée IN	Jack mono 6,3 mm (impédance 500 kΩ)
Sortie OUT	Jack mono 6,3 mm (impédance 1 kΩ)
Connecteur d'alimentation	DC IN 2 mm, centre négatif
Numéro de série	Sur la base de la pédale
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur ; utiliser accessoires autorisés
Réparabilité	Ne pas ouvrir ni réparer soi-même ; contacter le service technique
Garantie	Conditions disponibles sur behringer.com

FOIRE AUX QUESTIONS - FM600 BEHRINGER

Comment remplacer la pile de la pédale FM600 ?

Pour remplacer la pile, appuyez sur les axes de la charnière avec un stylo-bille et retirez le capot de la pédale. Installez une pile 9 V type 6LR61 (non incluse) en respectant la polarité. Refermez le capot.

Quels types de filtres propose la FM600 ?

La FM600 offre trois types de filtres : BP (passe-bande), TF (double passe-bande) et LP (passe-bas). La sélection s'effectue avec le sélecteur FILTER.

Comment régler la sensibilité du filtre ?

Utilisez le potentiomètre SENS pour déterminer le niveau sonore nécessaire au déclenchement de la modulation du filtre. Tournez vers la droite pour une sensibilité plus élevée.

Puis-je utiliser un bloc d'alimentation au lieu d'une pile ?

Oui, branchez un bloc d'alimentation secteur 9 V (non inclus) sur le connecteur DC IN (2 mm, centre négatif). Assurez-vous qu'il délivre au moins 100 mA.

Pourquoi la LED ne s'allume-t-elle pas quand j'appuie sur le commutateur ?

Vérifiez que la pile est installée et fonctionnelle, ou que le bloc d'alimentation est branché. La LED ON/BATT doit s'allumer lorsque l'effet est activé. Si elle reste éteinte, remplacez la pile ou vérifiez l'alimentation.

Comment nettoyer ma pédale FM600 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez jamais de produits liquides ou abrasifs. Évitez tout contact avec l'eau.

Quelle est la consommation électrique de la FM600 ?

La consommation est de 60 mA sous 9 V. Utilisez une alimentation capable de fournir au moins 100 mA pour assurer un fonctionnement stable.

Comment savoir si la pile est faible ?

La LED ON/BATT sert également de témoin de pile : si elle s'éteint ou brille faiblement, la pile est faible. Remplacez-la par une neuve.

Où se trouve le numéro de série de la FM600 ?

Le numéro de série est situé sur la base de la pédale. Notez-le pour toute demande de garantie ou de support technique.

Que faire si la pédale ne produit aucun son ?

Vérifiez les branchements : l'instrument doit être connecté à l'entrée IN et la sortie OUT à l'ampli. Assurez-vous que la pile est bonne ou que l'alimentation est branchée. Si le problème persiste, débranchez et rebranchez le câble d'entrée pour réinitialiser le circuit.

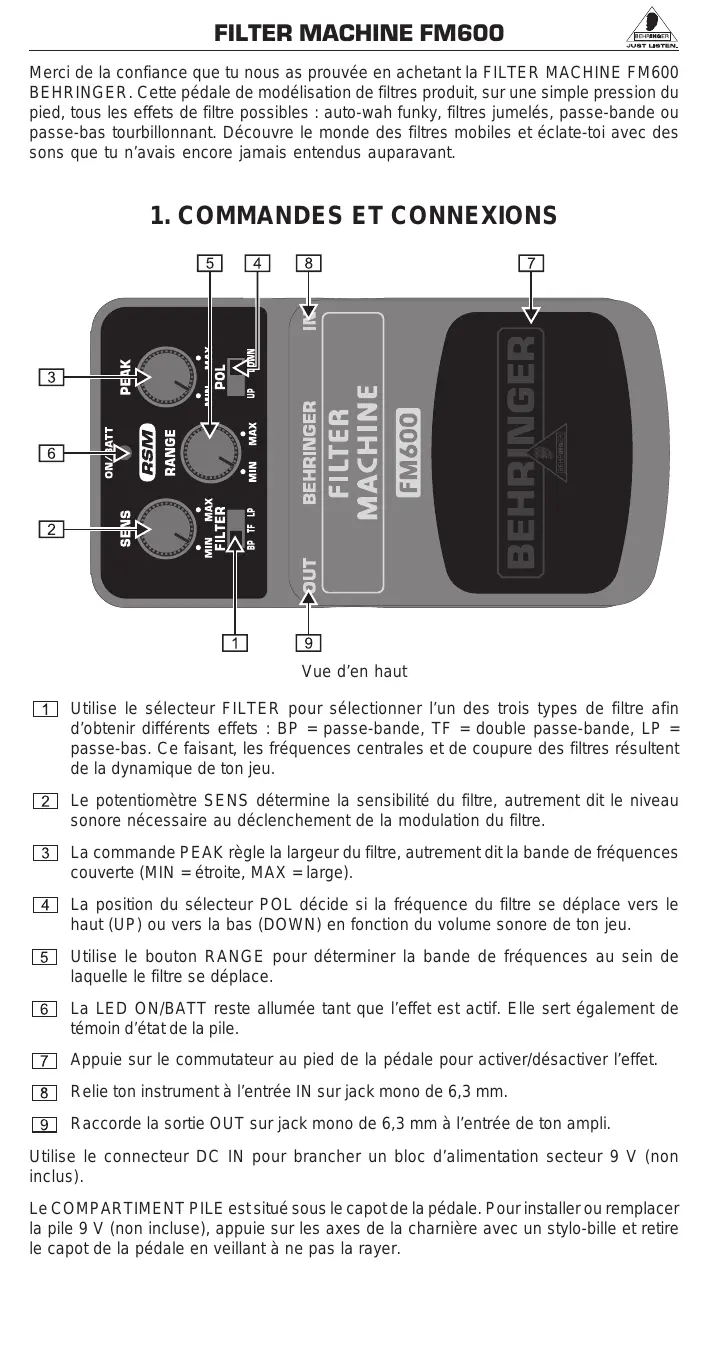

MODE D'EMPLOI FM600 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la FILTER MACHINE FM600 BEHRINGER. Cette pédale de modélisation de filtres produit, sur une simple pression du pied, tous les effets de filtre possibles : auto-wah funky, filtres jumelés, passe-bande ou passe-bas tourbillonnant. Découvre le monde des filtres mobiles et éclate-toi avec des sons que tu n'avais encore jamais entendus auparavant.

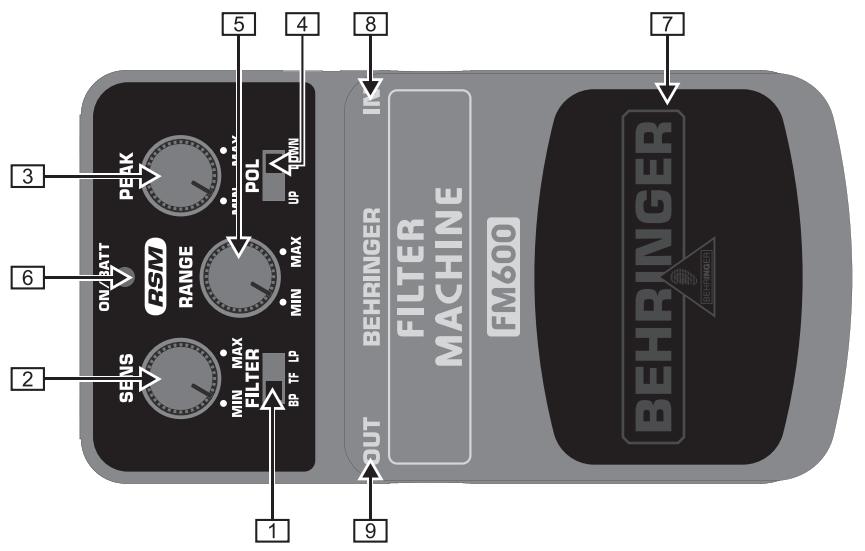

1. COMMANDES ET CONNEXIONS Vue en haut

1 Utilise le sélecteur FILTER pour sélectionner l'un des trois types de filtre afin d'obtenir différents effets : BP = passe-bande, TF = double passe-bande, LP = passe-bas. Ce faisant, les fréquences centrales et de coupure des filtres résultent de la dynamique de ton jeu. 2 Le potentiomètre SENS détermine la sensibilité du filtre, autrement dit le niveau sonore nécessaire au déclenchement de la modulation du filtre. 3 La commande PEAK règle la largeur du filtre, autrement dit la bande de fréquences couverte (MIN = étroite, MAX = large). 4 La position du sélecteur POL décide si la fréquence du filtre se déplace vers le haut (UP) ou vers le bas (DOWN) en fonction du volume sonore de ton jeu. Utilise le bouton RANGE pour déterminer la bande de fréquences au sein de laquelle le contrôle se déplace. 6 La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 7 Appuie sur le commutateur au pied de la pédale pour activer/désactiver l'effet. Relie ton instrument à l'entrée IN sur jack mono de 6,3 mm. 9 Raccorde la sortie OUT sur jack mono de 6,3 mm à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplaçer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La FM600 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta FM600, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

Dans de rares cas, le fonctionnement normal du produit peut être altéré par des facteurs externes, tels qu'une décharge electrostatique, qui peuvent notamment causer des perturbations sonores ou des dysfonctionnements. Dans ces cas-là, réglez le volume des amplificateurs en aval à zéro et débranchez brièvement le câble relié à l'entrée du produit pour relancer l'application.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entrée IN

Connecteur

Impedance

Sortie OUT

Connecteur

Impedance

Alimentation électrique

BEHRINGER PSU-SB

Embase jack mono de 6,3 mm

500k

Embase jack mono de 6,3 mm

1 kΩ

9 V = 1, 100 mA régulé

Connecteur d'alimentation

Pile

Consommation électrique

Etats-Unis/Canada 120 V~, 60 Hz

Chine/Corée 220 V~, 50/60 Hz

Europe/Royaume-Uni/Australie 230 V~, 50 Hz

Japon 100 V~, 50-60 Hz

Modèle d'exportation 120/230 V~,50-60 Hz

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

60 mA

Env. 54mm× 70mm× 123mm

Env. 0,33 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
