FD300 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Marque	BEHRINGER
Modèle	FD300
Type de produit	Pédale d'effet pour guitare (Feedback/Distorsion)
Dimensions (H x L x P)	54 mm x 70 mm x 123 mm
Poids	0,33 kg
Couleur	Noir
Alimentation	9 V DC, 100 mA régulé (bloc secteur optionnel) ou pile 9 V type 6LR61
Consommation électrique	30 mA
Connecteur d'alimentation	DC 2 mm, centre négatif
Entrée (IN)	Jack 6,35 mm TS asymétrique, impédance 500 kΩ
Sortie (OUT)	Jack 6,35 mm TS asymétrique, impédance 1 kΩ
Commandes	LEVEL, TONE, DISTORTION, OVERTONE, footswitch
Fonctions principales	Distorsion à saturation épaisse, feedback et sustain infinis (en mode maintenu)
Bouton OVERTONE	Règle le niveau d'harmoniques pour le feedback
LED ON/BATT	Témoin d'activation et d'état de la pile
Entretien et nettoyage	Nettoyer avec un chiffon sec ; débrancher le jack d'entrée en cas de non-utilisation pour préserver la pile
Sécurité	Ne pas utiliser à proximité de liquides ou sources de chaleur ; utiliser uniquement des accessoires autorisés ; ne pas ouvrir ou réparer soi-même
Pièces détachées et réparabilité	Contacter le service technique BEHRINGER pour toute réparation
Informations générales	Fabriqué par BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne

FOIRE AUX QUESTIONS - FD300 BEHRINGER

Comment alimenter la pédale FD300 ?

Vous pouvez utiliser une pile 9 V type 6LR61 (non incluse) ou un bloc d'alimentation secteur 9 V DC, 100 mA régulé (non inclus, connecteur 2 mm, centre négatif). La pédale s'allume dès que vous insérez un jack dans l'entrée IN.

Comment remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille, puis retirez délicatement le capot de la pédale. Installez une pile 9 V type 6LR61 en respectant la polarité. Replacez le capot.

Comment utiliser la fonction feedback ?

Maintenez la pédale enfoncée pour activer le feedback et le sustain. Relâchez pour arrêter. Le bouton OVERTONE règle la quantité d'harmoniques.

Que fait le bouton OVERTONE ?

Le bouton OVERTONE contrôle le niveau d'harmoniques générant le feedback. Tournez-le pour ajuster l'intensité du feedback.

Comment utiliser la distorsion ?

Appuyez brièvement sur la pédale pour activer ou désactiver la section distorsion. Utilisez les boutons LEVEL, TONE et DISTORTION pour régler le son.

Que faire si la LED ne s'allume pas ?

Vérifiez que la pile est fonctionnelle ou que l'alimentation secteur est branchée. Si la LED reste éteinte, la pile est peut-être déchargée ou la connexion est défectueuse.

Puis-je utiliser la FD300 avec une guitare acoustique ?

Oui, la pédale accepte tout instrument avec sortie jack 6,35 mm, y compris les guitares acoustiques équipées d'un micro.

La pédale fonctionne-t-elle sans alimentation externe ?

Oui, elle peut fonctionner uniquement sur pile 9 V. Cependant, pour une utilisation prolongée, un bloc secteur est recommandé.

Comment nettoyer la pédale ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité.

Où trouver le numéro de série ?

Le numéro de série est situé sous la base de la pédale.

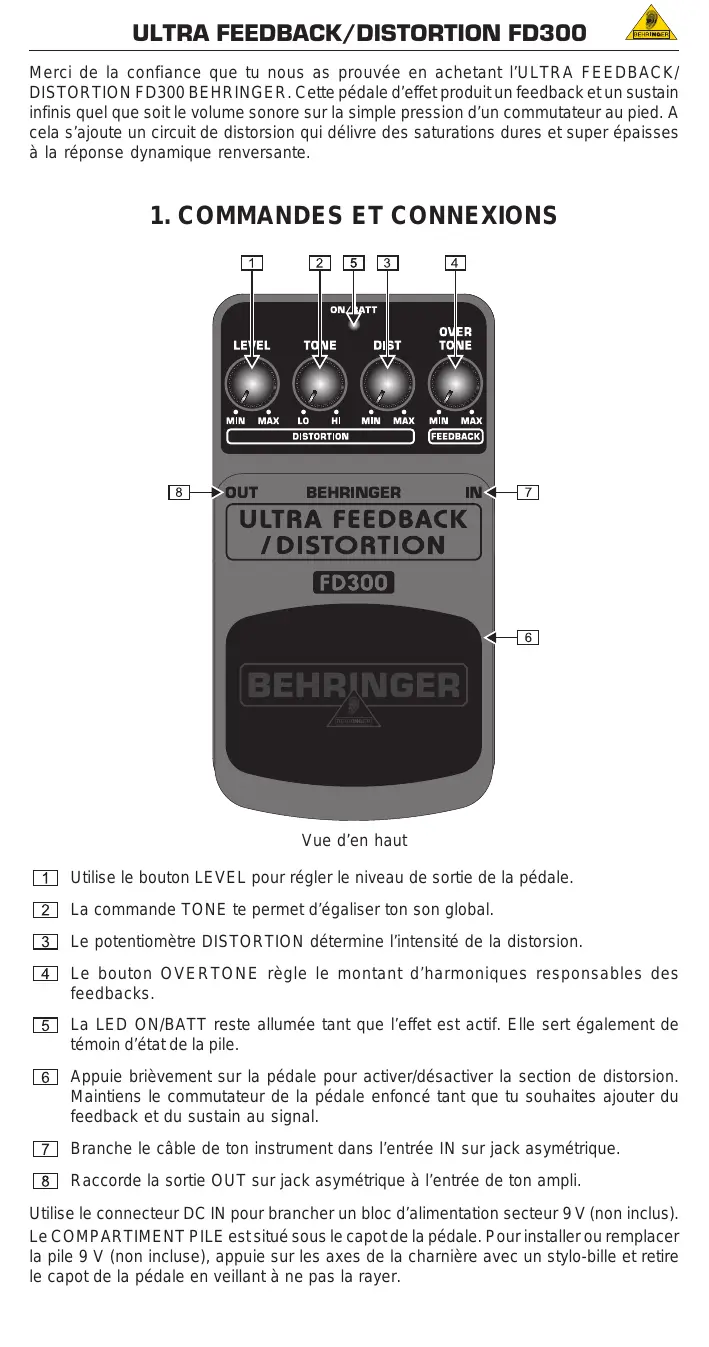

MODE D'EMPLOI FD300 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant l'ULTRA FEEDBACK/ DISTORTION FD300 BEHRINGER. Cette pédale d'effet produit un feedback et un sustain infinis quel que soit le volume sonore sur la simple pression d'un commutateur au pied. À cela s'ajoute un circuit de distorsion qui délivre des saturations dures et super épaisses à la réponse dynamique renversante.

1. Commandes et connexions

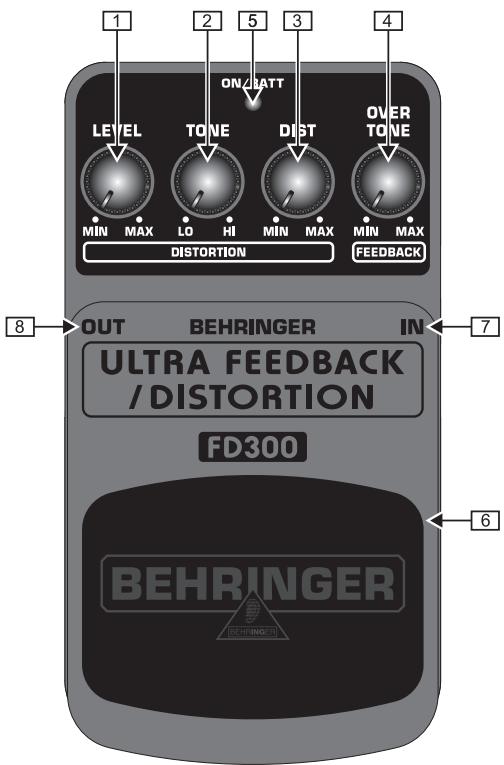

Vue d'en haut

Utilise le bouton LEVEL pour régler le niveau de sortie de la pédale. La commande TONE te permet d'égaliser ton son global. 3 Le potentiomètre DISTORTION détermine l'intensité de la distorsion. 4 Le bouton OVERTONE règle le montant d'harmoniques responsables des feedbacks. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6 Appuie brièvement sur la pédale pour activer/désactiver la section de distorsion. Maintiens le commutateur de la pédale enfoncé tant que tu souhaites ajouter du feedback et du sustain au signal. 7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 8 Raccorde la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus). Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La FD300 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta FD300, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	1/4" TS
Impédance	500 kΩ
Out (sortie)
Connecteur	1/4" TS
Impédance	1 kΩ
Alimentation électrique	9 V=, 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada	120 V~, 60 Hz
	Europe/U.K./Australie	230 V~, 50 Hz
	Chine	220 V~, 50 Hz
	Corée	220 V~, 60 Hz
	Japon	100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparcèes susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucen cas autorisés àlier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2008 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
