Type de produit	Pédale d'effet de réverbération stéréo 24 bits
Marque	BEHRINGER
Modèle	DR600
Dimensions (H x L x P)	Environ 54 x 70 x 123 mm
Poids	Environ 0,33 kg
Alimentation	9 V DC, 100 mA (adaptateur secteur non inclus) ou pile 9 V type 6LR61
Consommation électrique	90 mA
Entrées	2 x jack asymétrique 6,3 mm (IN A, IN B) ; impédance 500 kΩ (mono : 250 kΩ)
Sorties	2 x jack asymétrique 6,3 mm (OUT A, OUT B) ; impédance 1 kΩ
Modes de réverbération	SPRING, PLATE, HALL, GATE, ROOM, MODULATE
Commandes	LEVEL, TONE, TIME, MODE (sélecteur rotatif), footswitch ON/OFF
Indicateur LED	LED ON/BATT : témoin d'activation et d'état de pile
Fonctionnement	Activation par insertion d'un jack dans l'entrée IN A ; pas d'interrupteur marche/arrêt
Garantie	Consultez les conditions sur behringer.com
Consignes de sécurité	Ne pas utiliser près de liquides ou sources de chaleur ; utiliser uniquement des accessoires autorisés ; ne pas réparer soi-même
Entretien et nettoyage	Nettoyer avec un chiffon sec ; protéger de l'humidité
Pièces détachées et réparabilité	Contacter le service technique BEHRINGER pour toute réparation
Numéro de série	Sur la base de la pédale
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - DR600 BEHRINGER

Comment brancher la pédale en stéréo ?

Utilisez les deux entrées IN A et IN B pour un signal stéréo et les sorties OUT A et OUT B vers votre ampli. En mono, utilisez uniquement IN A et OUT A.

Comment changer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille pour retirer le capot de la pédale. Remplacez la pile 9 V type 6LR61 en respectant la polarité.

Quels sont les modes de réverbération disponibles ?

Six modes : SPRING (ressort), PLATE (plaque), HALL (hall), GATE (coupée), ROOM (pièce) et MODULATE (avec modulation).

Comment régler le temps de réverbération ?

Utilisez le bouton TIME pour ajuster la durée de la réverbération, du plus court au plus long.

Que fait le bouton TONE ?

Le bouton TONE modifie la couleur sonore globale de la réverbération, permettant d'éclaircir ou d'assombrir le son.

Puis-je utiliser cette pédale avec une basse ?

Oui, la DR600 convient à la guitare comme à la basse. Réglez le niveau et le tonalité selon vos préférences.

La pédale ne s'allume pas, que faire ?

Vérifiez que la pile est installée correctement ou qu'un adaptateur 9 V est branché. La LED s'allume uniquement lorsque l'effet est activé et qu'un jack est inséré dans IN A.

Comment économiser la pile ?

Débranchez le jack de l'entrée IN A lorsque vous n'utilisez pas la pédale, car elle s'allume dès qu'un jack est inséré.

Quel adaptateur secteur utiliser ?

Un adaptateur 9 V DC régulé, 100 mA minimum, avec connecteur centre négatif (BEHRINGER PSU-SB recommandé).

Où trouver le numéro de série ?

Le numéro de série est gravé sur la base (dessous) de la pédale.

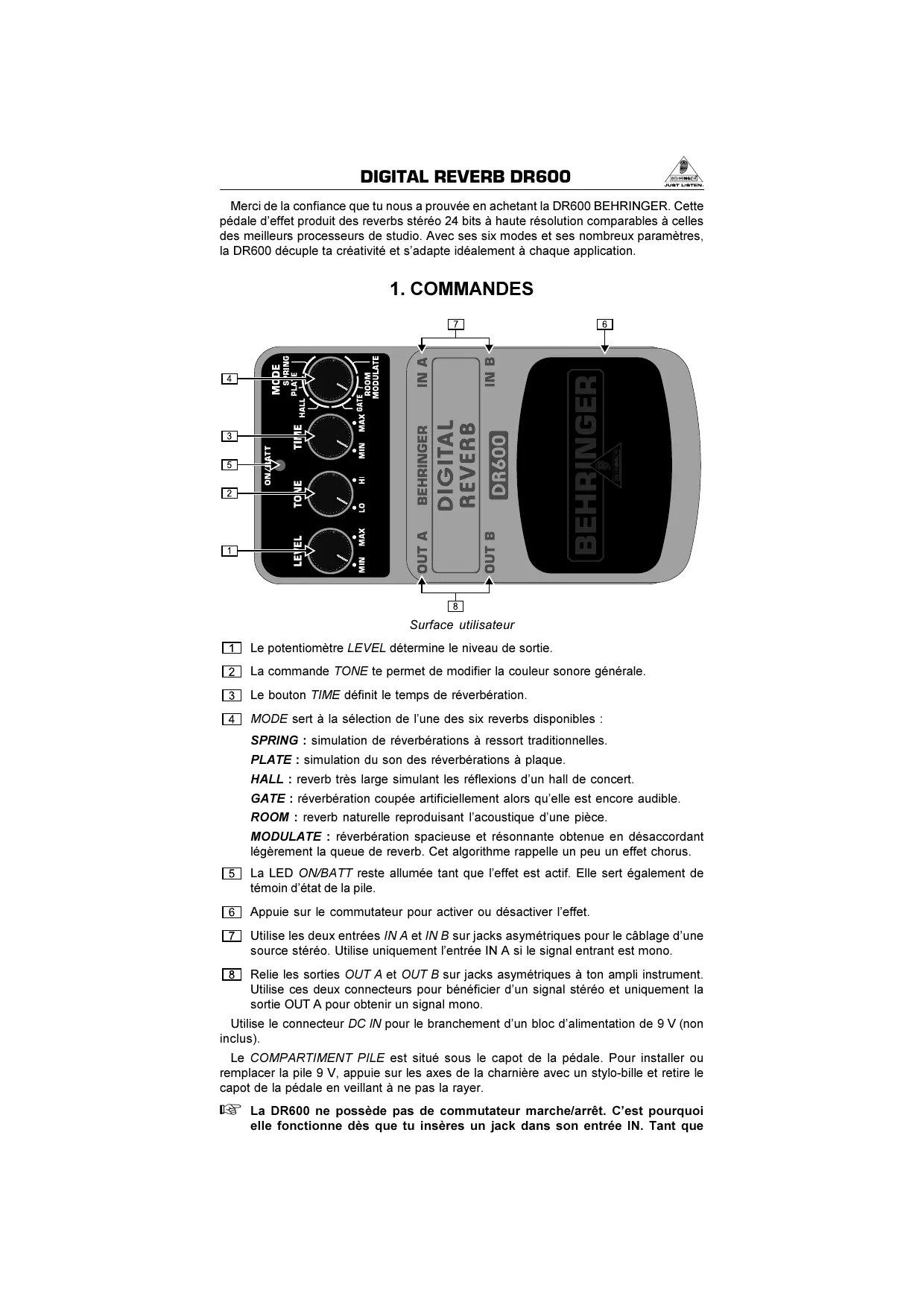

MODE D'EMPLOI DR600 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la DR600 BEHRINGER. Cette pédale d'effet produit des reverbes stéreo 24 bits à haute résolution comparables à celles des mêleurs processeurs de studio. Avec ses six modes et ses nombreux paramètres, la DR600 découple ta créativité et s'adapte idéalement à chaque application.

1. Commandes

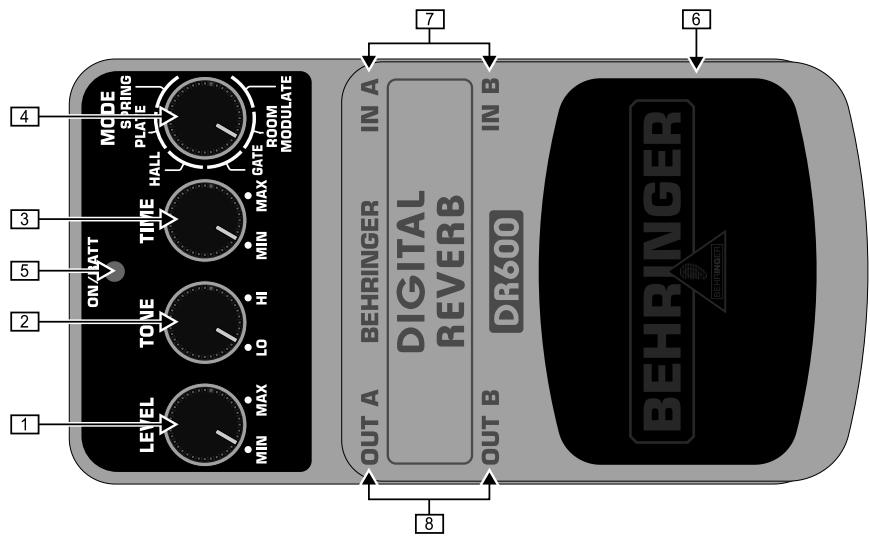

Surface utilisateur

1 Le potentiomètre LEVEL détermine le niveau de sortie. 2 La commande TONE te permet de modifier la couleur sonore générale. 3 Le bouton TIME définit le temps de réverbération. MODE sert à la sélection de l'une des six reverb disponibles :

SPRING: simulation de réverbérations à dessort traditionnelles.

PLATE : simulation du son des réverbérations à plaque.

HALL: réverbération très large simulant les réflexions d'un hall de concert.

GATE: réverbération coupée artificiellement alors qu'elle est encore audible.

ROOM: réverbération naturelle reproduisant l'acoustique d'une pièce.

MODULATE : réverbération spacieuse et résonnante obtenue en désaccordant légèrement la queue de reverb. Cet algorithme rappelle un peu un effet chorus.

La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. Appuie sur le commutateur pour activer ou désactiver l'effet. Utilise les deux entrées IN A et IN B sur jacks asymétriques pour le câblage d'une source stéréo. Utilise uniquement l'entrée IN A si le signal entrant est mono. Relie les sorties OUT A et OUT B sur jacks asymétriques à ton ampli instrument. Utilise ces deux connecteurs pour bénéficier d'un signal stéréo et uniquement la sortie OUT A pour obtenir un signal mono.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La DR600 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que

Tu n'utilises pas ta DR600, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In A (entree A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Impédance mono	250 kΩ
In B (entree B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out A (sortie A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Out B (sortie B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V = , 100 mA, régulé
	BEHRINGER PSU-SB
	USA/Canada 120 V~, 60 Hz
	Chine/Corée 220 V~, 50 Hz
	U.K./Australie 240 V~, 50 Hz
	Europe 230 V~, 50 Hz
	Japon 100 V~, 50 - 60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	90 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est why o les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
