DR400 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	BEHRINGER
Modèle	DR400
Catégorie	Pédale d'effet numérique Reverb/Delay
Quantité d'effets	11 modes (Retards, Réverbérations, combinaisons)
Résolution audio	24 bits stéréo
Entrée	1 x jack mono 6,35 mm (IN), impédance 500 kΩ
Sorties	2 x jack mono 6,35 mm (OUT A et B), impédance 1 kΩ
Alimentation	9 V DC, 100 mA régulé (centre négatif) ou pile 9 V 6LR61
Consommation	65 mA
Dimensions	Environ 54 mm x 70 mm x 123 mm
Poids	Environ 0,33 kg
Commandes	Sélecteur MODE, potentiomètres Time/Decay, Feedback/Sonorité, Balance, footswitch
Fonction Tap Tempo	Oui (maintenir le footswitch 2 secondes)
Indicateur	LED bleue ON/BATT (allumée quand effet actif, clignote en mode Tap)
Boîtier	Métal, format compact
Entretien et nettoyage	Débrancher l'entrée jack pour économiser la pile ; nettoyer avec un chiffon sec
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur ; utiliser accessoires autorisés
Pièces détachées et réparabilité	Contacter le SAV ; pile 9 V standard disponible partout
Informations générales	Garantie sur behringer.com ; numéro de série sous la pédale

FOIRE AUX QUESTIONS - DR400 BEHRINGER

Comment alimenter la pédale BEHRINGER DR400 ?

Vous pouvez utiliser une pile 9 V type 6LR61 (non incluse) ou un adaptateur secteur 9 V DC, 100 mA régulé avec connecteur centre négatif (recommandé : BEHRINGER PSU-SB).

Comment brancher la DR400 sur mon ampli ?

Branchez votre guitare sur l'entrée IN (jack mono). Pour un effet stéréo, reliez les sorties OUT A et OUT B à deux canaux d'ampli. Pour un effet mono, utilisez uniquement OUT A.

Quels sont les différents modes d'effet disponibles ?

Le sélecteur MODE propose 11 positions : 3 retards (court, moyen, long), 4 combinaisons Delay+Reverb et 4 réverbérations (petite pièce, grande pièce, salle de concert, plaque).

Comment utiliser la fonction Tap Tempo ?

Maintenez le footswitch enfoncé pendant au moins 2 secondes pour activer le mode Tap. La LED clignote. Appuyez ensuite plusieurs fois en rythme pour définir le temps de delay.

Comment économiser la pile de la DR400 ?

La pédale s'allume dès qu'un jack est inséré dans l'entrée IN. Pour économiser la pile, débranchez le jack de l'entrée IN lorsque vous n'utilisez pas la pédale.

Que faire si le son est perturbé ou si l'effet ne fonctionne plus ?

Des décharges électrostatiques peuvent causer des dysfonctionnements. Mettez le volume de l'ampli à zéro, débranchez brièvement le jack d'entrée puis rebranchez-le pour réinitialiser la pédale.

Comment remplacer la pile de la DR400 ?

Appuyez sur les axes de la charnière du capot avec un stylo-bille et retirez délicatement le capot. Remplacez la pile usagée par une pile 9 V neuve (type 6LR61). Refermez le capot.

Quelle est la consommation électrique de la DR400 ?

La consommation est de 65 mA. Utilisez une alimentation 9 V DC, 100 mA régulé pour un fonctionnement optimal.

Puis-je utiliser la DR400 avec une basse ?

Oui, la DR400 est conçue pour guitare mais fonctionne également avec une basse grâce à son entrée haute impédance (500 kΩ).

Où trouver le numéro de série de la DR400 ?

Le numéro de série est gravé sur la base (dessous) de la pédale. Il est utile pour la garantie et le support technique.

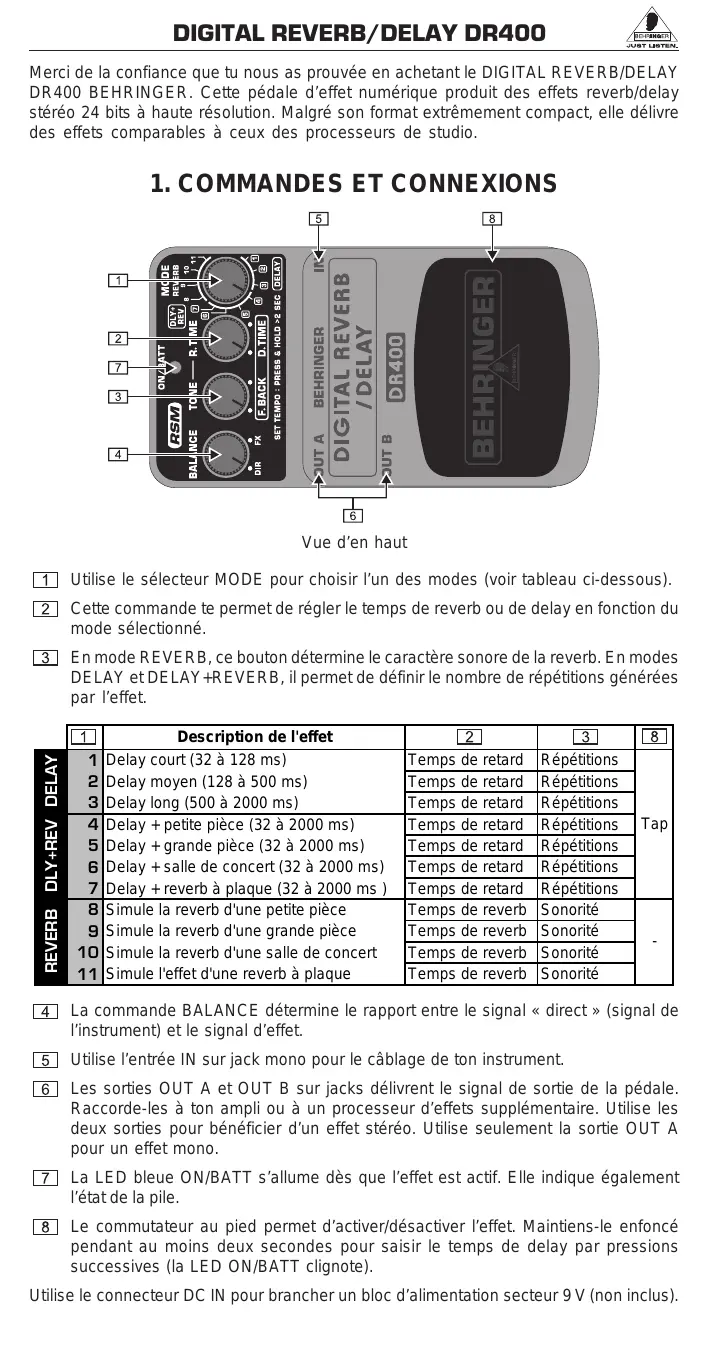

MODE D'EMPLOI DR400 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant le DIGITAL REVERB/DELAY DR400 BEHRINGER. Cette pédale d'effet numérique produit des effets reverb/delay stéréo 24 bits à haute résolution. Malgré son format extrêmement compact, elle délivre des effets comparables à ceux des processeurs de studio.

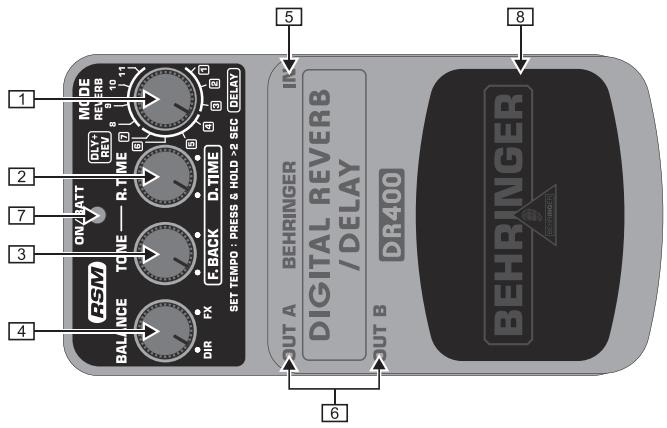

1. COMMANDES ET CONNEXIONS Vue d'en haut

Utilise le sélecteur MODE pour choisir l'un des modes (voir tableau ci-dessous). 2 Cette commande te permet de régler le temps de reverb ou de delay en fonction du mode sélectionné. 3 En mode REVERB, ce bouton détermine le caractère sonore de la reverb. En modes DELAY et DELAY+REVERB, il permet de définir le nombre de répétitions générées par l'effet.

	1	Description de l'effet	2	3	8
DELAY	1	Delay court (32 à 128 ms)	Temps de retard	Répétitions	Tap
	2	Delay moyen (128 à 500 ms)	Temps de retard	Répétitions
	3	Delay long (500 à 2000 ms)	Temps de retard	Répétitions
REVERB	4	Delay + petite pièce (32 à 2000 ms)	Temps de retard	Répétitions
	5	Delay + grande pièce (32 à 2000 ms)	Temps de retard	Répétitions
	6	Delay + salle de concert (32 à 2000 ms)	Temps de retard	Répétitions
	7	Delay + reverb à plaque (32 à 2000 ms)	Temps de retard	Répétitions
	8	Simule la reverb d'une petite pièce	Temps de reverb	Sonorité	-
	9	Simule la reverb d'une grande pièce	Temps de reverb	Sonorité
	10	Simule la reverb d'une salle de concert	Temps de reverb	Sonorité
	11	Simule l'effet d'une reverb à plaque	Temps de reverb	Sonorité

4 La commande BALANCE détermine le rapport entre le signal « direct » (signal de l'instrument) et le signal d'effet. 5 Utilise l'entrée IN sur jack mono pour le câblage de ton instrument. 6 Les sorties OUT A et OUT B sur jacks délivrent le signal de sortie de la pédale. Raccorde-les à ton ampli ou à un processeur d'effets supplémentaire. Utilise les deux sorties pour bénéficier d'un effet stéréo. Utilise seulement la sortie OUT A pour un effet mono. 7 La LED bleue ON/BATT s'allume dès que l'effet est actif. Elle indique également l'état de la pile. 8 Le commutateur au pied permet d'activer/désactiver l'effet. Maintiens-le enfoncé pendant au moins deux secondes pour saisir le temps de delay par pressions successives (la LED ON/BATT clignote).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La DR400 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta DR400, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

Dans de rares cas, le fonctionnement normal du produit peut être altéré par des facteurs externes, tels qu'une décharge electrostatique, qui peuvent notamment causer des perturbations sonores ou des dysfonctionnements. Dans ces cas-là, réglez le volume des amplificateurs en aval à zéro et débranchez brièvement le câble relié à l'entrée du produit pour relancer l'application.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entrée IN

Connecteur

Impedance

Sorties OUT a + b

Connecteurs

Impedance

Alimentation électrique

Embase jack mono de 6,3 mm

500 kOhms

Embases jack mono de 6,3 mm

1 kOhm

9 V, 100 mA régulé

BEHRINGER PSU-SB

Etats-Unis/Canada 120 V~, 60 Hz

Chine/Corée 220 V~, 50 Hz

Europe/Australie 230 V~, 50 Hz

Japon 100 V~, 50-60 Hz

Connecteur d'alimentation Pile

Consommation électrique

Connecteur DC de 2 mm, centre négatif

9 V type 6LR61

65 mA

Env. 54mm× 70mm× 123mm

Env. 0,33 kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
