DR100 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	BEHRINGER
Modèle	DR100
Dimensions (H x L x P)	54 mm x 70 mm x 123 mm
Poids	0,33 kg
Alimentation	9 V DC (bloc secteur 100 mA, non inclus) ou pile 9 V type 6LR61
Consommation électrique	90 mA
Entrées	2 × jack 6,3 mm asymétrique (In A, In B)
Sorties	2 × jack 6,3 mm asymétrique (Out A, Out B)
Impédance d'entrée	500 kΩ (In A et In B)
Impédance de sortie	1 kΩ (Out A et Out B)
Modes de réverbération	Spring, Plate, Hall, Gate, Room, Modulate
Commandes	Level, Tone, Time, Mode, commutateur On/Off
Indicateur LED	Témoin ON/BATT (état de l'effet et de la pile)
Connecteur d'alimentation	DC 2 mm, centre négatif
Matériau du boîtier	Métal
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas utiliser de solvants.
Piles	1 × pile 9 V type 6LR61 (compartiment sous le capot)
Garantie	Conditions disponibles sur behringer.com
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur. Utiliser uniquement des accessoires autorisés.
Réparabilité	Contacter le service technique pour toute réparation. Ne pas ouvrir soi-même.

FOIRE AUX QUESTIONS - DR100 BEHRINGER

Comment brancher la pédale DR100 ?

Pour une utilisation stéréo, branchez vos sources sur les entrées In A et In B et reliez les sorties Out A et Out B à votre ampli. En mono, utilisez uniquement In A et Out A.

Comment changer la pile de la DR100 ?

Appuyez sur les axes de la charnière avec un stylo-bille, retirez le capot de la pédale, puis remplacez la pile 9 V (type 6LR61). Veillez à ne pas rayer le boîtier.

Quels sont les modes de réverbération disponibles ?

Six modes : Spring (ressort), Plate (plaque), Hall (hall), Gate (coupée), Room (pièce) et Modulate (modulation, proche d'un chorus).

La DR100 peut-elle fonctionner sans pile ?

Oui, vous pouvez utiliser un bloc d'alimentation 9 V DC, 100 mA (centre négatif) branché sur le connecteur DC IN.

Que signifie le voyant LED sur la pédale ?

La LED ON/BATT s'allume quand l'effet est activé. Elle sert aussi de témoin d'état de la pile : si elle s'éteint ou faiblit, la pile est faible.

Comment économiser la pile ?

Débranchez le jack de l'entrée In A lorsque vous n'utilisez pas la pédale. Cela coupe l'alimentation de la pile.

Quels câbles utiliser pour connecter la DR100 ?

Utilisez des câbles jack 6,3 mm asymétriques (TS) pour les entrées et sorties.

Puis-je utiliser la DR100 avec une guitare basse ?

Oui, la DR100 convient à tous les instruments. Réglez les paramètres selon vos préférences sonores.

Que faire si la pédale ne s'allume pas ?

Vérifiez la pile ou le bloc d'alimentation. Assurez-vous que le câble d'entrée est bien branché. Si le problème persiste, contactez le service technique.

Où trouver le numéro de série de la DR100 ?

Le numéro de série est gravé sur la base de la pédale.

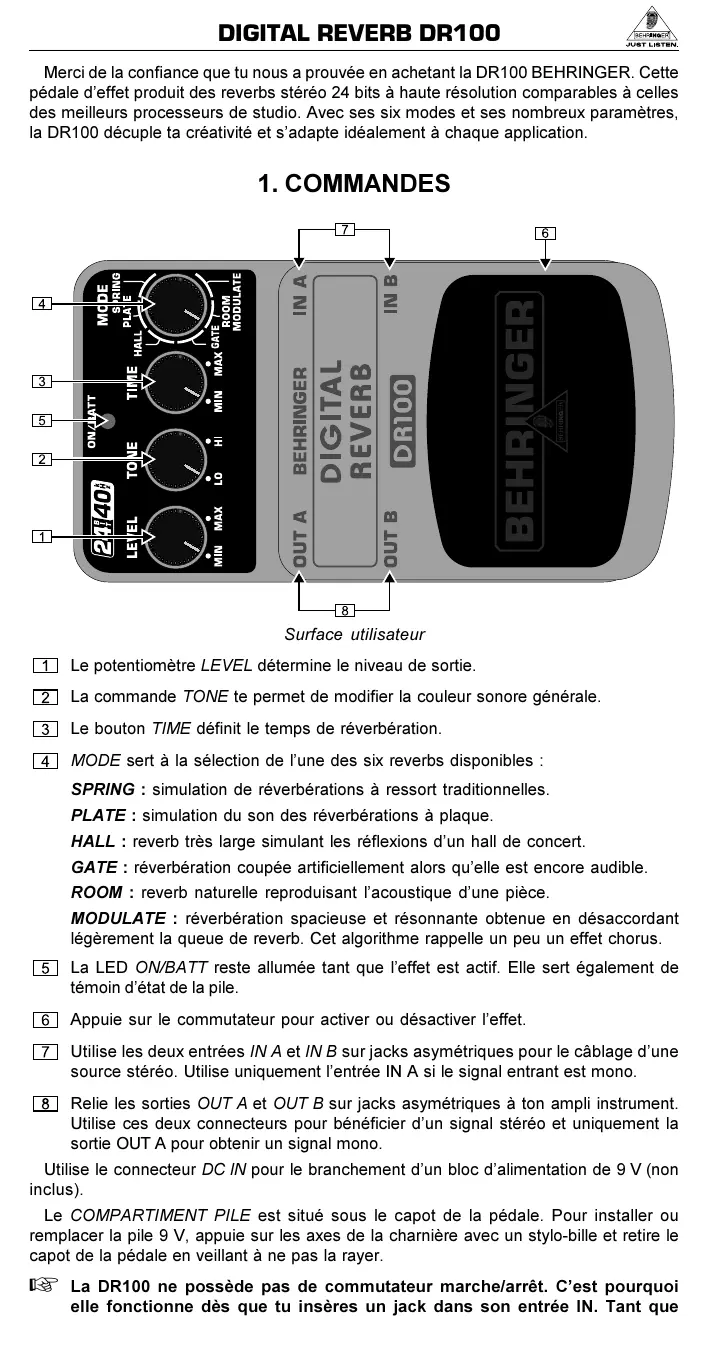

MODE D'EMPLOI DR100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la DR100 BEHRINGER. Cette pédale d'effet produit des reverb stéréo 24 bits à haute résolution comparables à celles des mêleurs processeurs de studio. Avec ses six modes et ses nombreux paramètres, la DR100 décuple ta créativité et s'adapte idéalement à chaque application.

1. Commandes

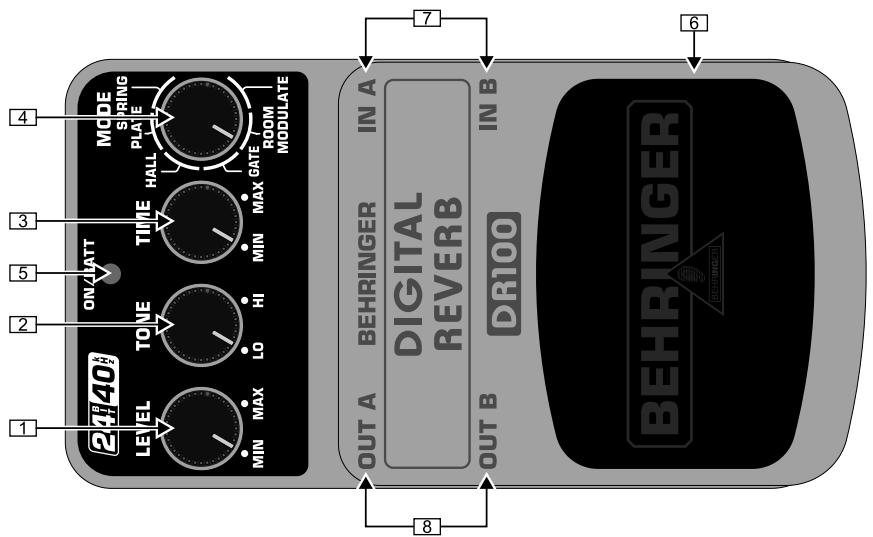

Surface utilisateur

1 Le potentiomètre LEVEL détermine le niveau de sortie. La commande TONE te permet de modifier la couleur sonore générale. 3 Le bouton TIME définit le temps de réverbération. MODE sert à la sélection de l'une des six reverbss disponibles :

SPRING: simulation de réverbérations à ressort traditionnelles.

PLATE : simulation du son des réverbérations à plaque.

HALL: réverbération très large simulant les réflexions d'un hall de concert.

GATE: réverbération coupée artificiellement alors qu'elle est encore audible.

ROOM: réverbération naturelle reproduisant l'acoustique d'une pièce.

MODULATE: réverbération spacieuse et résonnante obtenue en désaccordant légèrement la queue de reverb. Cet algorithme rappelle un peu un effet chorus.

La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. Appuie sur le commutateur pour activer ou désactiver l'effet. Utilise les deux entrées INA et INB sur jacks asymétriques pour le câblage d'une source stéréo. Utilise uniquement l'entrée INA si le signal entrant est mono. Relie les sorties OUT A et OUT B sur jacks asymétriques à ton ampli instrument. Utilise ces deux connecteurs pour bénéficier d'un signal stéréo et uniquement la sortie OUT A pour obtenir un signal mono.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Tu n'utilises pas ta DR100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In A (entree A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Impédance mono	250 kΩ
In B (entree B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out A (sortie A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Out B (sortie B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC régulé
	PSU-SB-CN BEHRINGER 220 VAC (Chine)
	PSU-SB-EU BEHRINGER 230 VAC (Europe)
	PSU-SB-JP BEHRINGER 100 VAC (Japon)
	PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	90 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caractéristiques techniques et appareils susceptibles d'être modifiés sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. La mise à disposition d'exemples de réglage par des organisations commerciales ou la référence à des organisations commerciales ne sont là que pour information. Elles n'impliquant pas qu'il existe un lien entre BEHRINGER et les exemples de réglage mentionnés, qu'il y ait reconnaissance ou endorsement par BEHRINGER, ou que les exemples de réglage mentionnés soient nécessairement les meilleurs existants pour l'application. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à tier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.
