DD400 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	BEHRINGER
Modèle	DD400
Effet	Delay numérique 24 bits stéréo
Alimentation	9 V DC, 100 mA régulé, pile 9 V type 6LR61 ou adaptateur BEHRINGER PSU-SB (non inclus)
Entrée	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sorties	2 x Jack asymétrique 6,3 mm (OUT A et OUT B), impédance 1 kΩ
Commandes	LEVEL, FEEDBACK, TIME, MODE, pédale On/Off avec Tap Tempo
Modes de delay	Mono (M) ou Stéréo (S), plages 200 ms, 500 ms, 1300 ms; HOLD pour répétition continue
Témoin lumineux	LED ON/BATT : indique activation de l'effet et état de la pile
Dimensions (estimées)	Environ 7 x 12 x 5 cm
Poids (estimé)	Environ 300 g
Numéro de série	Sur la base de la pédale
Garantie	Consultez le site www.behringer.com
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur. Utiliser uniquement des accessoires autorisés. Ne pas réparer soi-même.
Entretien	Débrancher le jack d'entrée lorsque la pédale n'est pas utilisée pour économiser la pile.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien agréé BEHRINGER.

FOIRE AUX QUESTIONS - DD400 BEHRINGER

Comment activer la fonction Tap Tempo ?

Maintenez la pédale enfoncée pendant au moins une seconde puis relâchez. La LED clignote. Appuyez plusieurs fois sur la pédale pour définir le tempo. Quelques secondes après le dernier appui, la pédale revient en mode normal.

Comment changer la pile de la DD400 ?

Appuyez sur les axes de la charnière du capot avec un stylo-bille pour retirer le capot sans le rayer. Remplacez la pile 9 V type 6LR61. Refermez le capot.

Quelle est la différence entre les modes Mono et Stéréo ?

En mode Mono (M), le delay est appliqué sur la sortie OUT A uniquement. En mode Stéréo (S), le delay est réparti sur les deux sorties OUT A et OUT B pour un effet spatial plus large.

Que fait le bouton MODE en position HOLD ?

En position HOLD, le signal est répété en continu, créant un effet de boucle infinie. Utilisez cette fonction pour des atmosphères ou des drones.

Pourquoi ma pédale ne s'allume-t-elle pas ?

Vérifiez que la pile est installée correctement et n'est pas déchargée. Si vous utilisez un adaptateur, assurez-vous qu'il est branché et qu'il délivre 9 V DC, 100 mA avec centre négatif. Insérez un jack dans l'entrée IN pour activer l'alimentation.

Comment obtenir un son mono avec la DD400 ?

Utilisez uniquement la sortie OUT A reliée à votre amplificateur. Les réglages de delay restent les mêmes, mais l'effet sera en mono.

Puis-je utiliser la DD400 avec une batterie d'effets ?

Oui, vous pouvez l'intégrer dans un pedalboard. Utilisez un adaptateur secteur pour éviter de consommer les piles. Assurez-vous que l'alimentation fournit 9 V DC et suffisamment de courant (100 mA).

Comment régler précisément le temps de delay ?

Utilisez le sélecteur MODE pour choisir une plage (200, 500 ou 1300 ms) puis ajustez le bouton TIME pour affiner le temps de delay. La fonction Tap Tempo permet également de définir le tempo en appuyant sur la pédale.

Que signifie le clignotement de la LED ?

La LED clignote lorsqu'elle est en mode Tap Tempo, indiquant le tempo en cours. Si elle clignote rapidement, cela peut signaler une pile faible. En mode normal, elle reste allumée fixe quand l'effet est actif.

Comment brancher la DD400 en stéréo ?

Connectez votre instrument à l'entrée IN. Reliez les sorties OUT A et OUT B à deux amplificateurs ou à deux canaux d'un même ampli stéréo. Réglez MODE sur une position stéréo (S) pour profiter de l'effet stéréo.

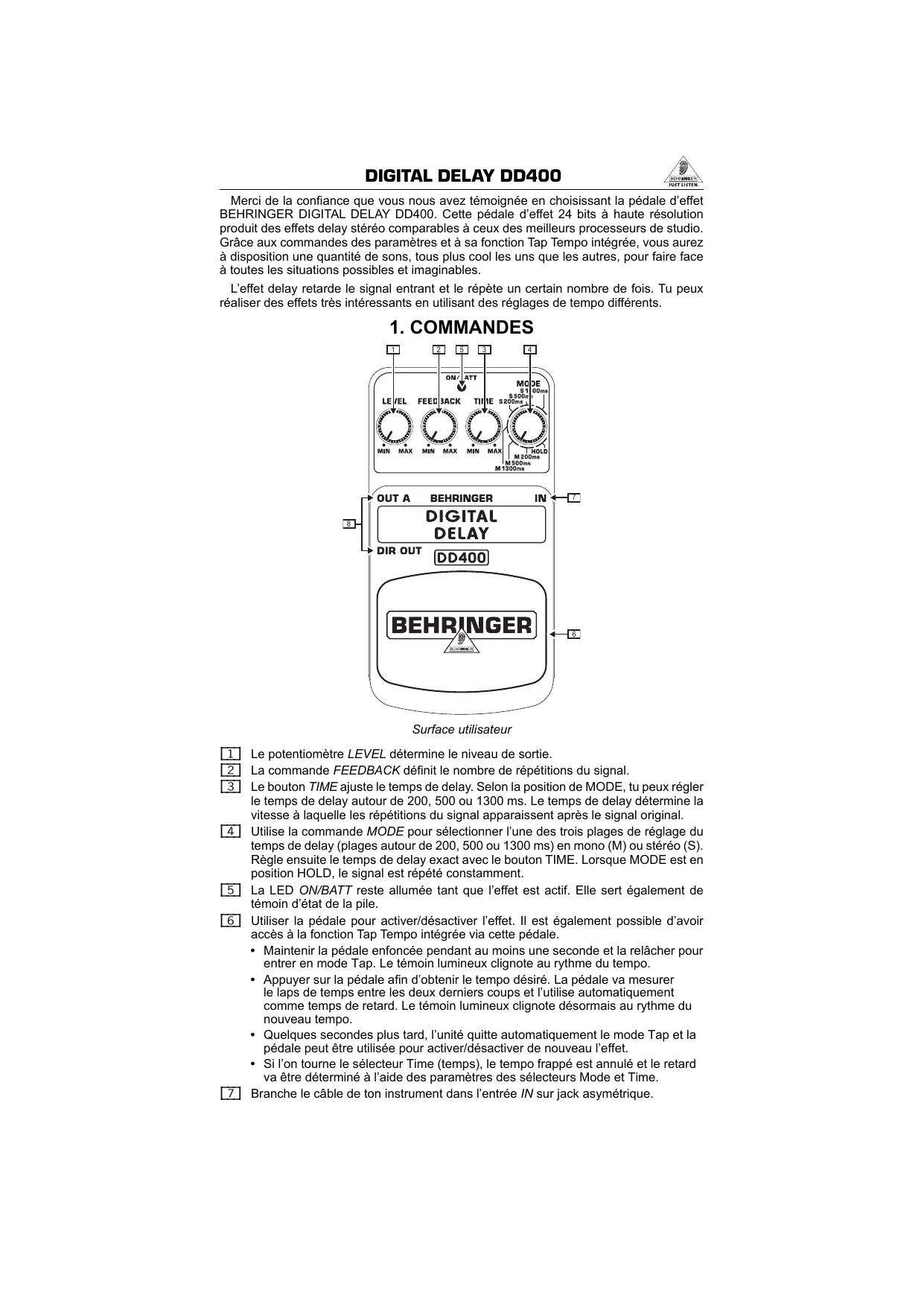

MODE D'EMPLOI DD400 BEHRINGER

Merci de la confiance que vous nous avez témoignée en Choosing la pédale d'effet BEHRINGER DIGITAL DELAY DD400. Cette pédale d'effet 24 bits à haute résolution produit des effets delay stéréo comparables à ceux des mêleurs processeurs de studio. Grâce aux commandes des paramètres et à sa fonction Tap Tempo intégrée, vous aurez à disposition une quantité de sons, tous plus cool les uns que les autres, pour faire face à toutes les situations possibles et imaginables.

L'effet delay retarde le signal entrant et le répète un certain nombre de fois. Tu peux réaliser des effets très intéressants en utilisant des réglages de tempo différents.

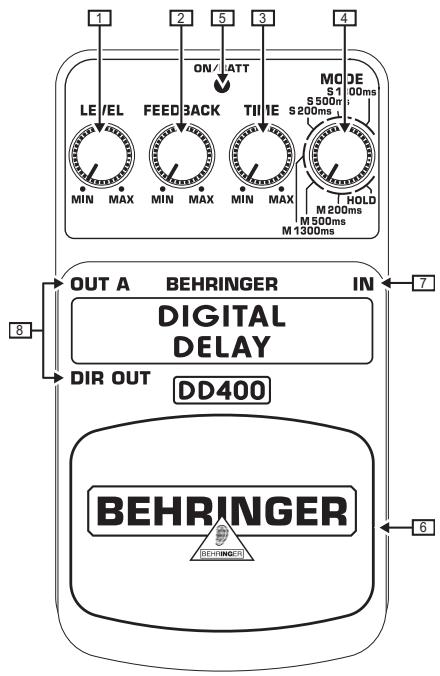

1. COMMANDES Surface utilisateur

1 Le potentiomètre LEVEL détermine le niveau de sortie.

2 La commande FEEDBACK définit le nombre de répetitions du signal.

Le bouton TIME ajuste le temps de delay. Selon la position de MODE, tu peux régler le temps de delay autour de 200, 500 ou 1300 ms. Le temps de delay détermine la vitesse à laquelle les répétitions du signal apparaissent après le signal original.

4 Utilise la commande MODE pour sélectionner l'une des trois plages de réglage du temps de delay (plages autour de 200, 500 ou 1300 ms) en mono (M) ou stéréo (S). Règle ensuite le temps de delay exact avec le bouton TIME. Lorsque MODE est en position HOLD, le signal est répété constamment.

La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile.

Utiliser la pédale pour activer/désactiver l'effet. Il est également possible d'avoir accès à la fonction Tap Tempo intégrée via cette pédale.

• Maintenir la pédale enfoncée pendant au moins une seconde et la relâcher pour entrer en mode Tap. Le témoin lumineux clignote au rythme du tempo.
• Appuyer sur la pédale afin d'obtenir le tempo désiré. La pédale va mesurer le laps de temps entre les deux derniers coups et l'utilise automatiquement comme temps de retard. Le témoin lumineux clignote désormais au rythme du nouveau tempo.
• Quelques secondes plus tard, l'unité quitte automatiquement le mode Tap et la pédale peut être utilisée pour activer/désactiver de nouveau l'effet.
• Si l'on tourne le sélecteur Time (temps), le tempo frappé est annulé et le retard va être déterminé à l'aide des paramètres des sélections Mode et Time.

Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique.

Relie les deux sorties OUTA et OUTB sur jacks asymétriques à ton ampli instrument. Utilise les deux connecteurs si tu souhaites bénéficier d'un son stéréo et la sortie OUT A uniquement si tu désires obtenir un signal mono.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou replacer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La DD400 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne lorsqu'un jack est inséré dans son entrée IN. Tant que tu n'utilises pas ta DD400, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

Entree

Connecteur Impédance

Jack asymétrique de 6.3 mm 500 kΩ

Sortie a (sortie a)

Connecteur Impédance

Jack asymétrique de 6.3 mm 1 kΩ

Out B (sortie b)

Connecteur Impédance

Jack asymétrique de 6.3 mm

1 kΩ

Alimentation électrique

9V = 100mA, régulé

BEHRINGER PSU-SB

USA/Canada

120 V~, 60 Hz

Chine/Corée

220 V\~, 50 Hz

U. K./Australie

230 V\~, 50 Hz

Europe

230 V\~, 50 Hz

Japon

100 V~, 50/60 Hz

Connecteur d'alimentation Pile

Connecteur DC de 2 mm, centre négatif 9 V type 6LR61

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est notamment les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Tout les marques mentionnées (sauf BEHRINGER, le logo BEHRINGER et JUST LISTEN) appartiennent à leurs propriétaires respectifs et ne sont pas affiliées à BEHRINGER. BEHRINGER decline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenus ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, les ne sont en aucun cas autorisés àier BEHRINGER par engagement ou représentation explicite ou implicite. Ce manuel est protégé par copyright. Aucun extrait de ce manuel ne peut être produit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH.

TOUS DROITS RESERVES.

© 2008 BEHRINGER International GmbH,

Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich, Allemagne.
