DD100 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	BEHRINGER
Modèle	DD100
Effet	Delay stéréo 24 bits
Commandes	LEVEL, FEEDBACK, TIME, MODE (3 plages : 200/500/1300 ms en Mono ou Stéréo, Hold)
Entrée	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sorties	2 x Jack asymétrique 6,3 mm (OUT A / OUT B), impédance 1 kΩ
Alimentation	9 V DC, 100 mA (adaptateur secteur non inclus) ou pile 9 V type 6LR61
Consommation électrique	90 mA
Dimensions (H x L x P)	Environ 54 x 70 x 123 mm
Poids	Environ 0,33 kg
LED indicateur	ON/BATT (état effet et niveau de pile)
Mise en marche	Automatique lors de l'insertion d'un jack dans l'entrée IN
Entretien	Débrancher le jack d'entrée lorsqu'inutilisé pour économiser la pile ; remplacer la pile 9 V par le compartiment sous le capot
Nettoyage	Ne pas utiliser de liquides ; essuyer avec un chiffon sec
Sécurité	Ne pas utiliser près de liquides ou de sources de chaleur ; ne pas ouvrir ni réparer soi-même
Pièces détachées et réparabilité	Contacter le service technique agréé BEHRINGER ; numéro de série sur la base de la pédale
Garantie	Conditions disponibles sur behringer.com

FOIRE AUX QUESTIONS - DD100 BEHRINGER

Comment régler le temps de delay sur la DD100 ?

Utilisez le bouton TIME pour ajuster le temps de delay. Avant cela, sélectionnez une plage de temps avec le commutateur MODE : position 200, 500 ou 1300 ms. Le temps de delay détermine la vitesse des répétitions après le signal original.

Que signifie la position HOLD du sélecteur MODE ?

En position HOLD, le signal est répété en continu (effet de boucle). La LED ON/BATT reste allumée tant que l'effet est actif.

Comment brancher la pédale en stéréo ?

Branchez le câble de votre instrument dans l'entrée IN. Reliez ensuite les deux sorties OUT A et OUT B à deux entrées différentes de votre ampli ou système stéréo. Pour un son mono, utilisez uniquement OUT A.

Pourquoi la pédale ne s'allume-t-elle pas ?

La DD100 n'a pas d'interrupteur marche/arrêt. Elle s'alimente automatiquement lorsqu'un jack est inséré dans l'entrée IN. Vérifiez que la pile est fonctionnelle ou que l'adaptateur secteur est branché. La LED ON/BATT témoigne de l'état de la pile.

Comment remplacer la pile de la DD100 ?

Appuyez sur les axes de la charnière du capot avec un stylo-bille pour l'ouvrir délicatement. Remplacez la pile usagée par une pile 9 V de type 6LR61 en respectant la polarité. Refermez le capot.

Quel adaptateur secteur utiliser ?

Utilisez un adaptateur secteur 9 V DC, 100 mA avec connecteur centre négatif de 2 mm. Des modèles BEHRINGER sont recommandés (PSU-SB-CN, EU, JP, SAA, UK, UL selon votre région).

La pédale produit un bruit de fond ou un souffle, que faire ?

Vérifiez que le câblage et les connexions sont corrects. Assurez-vous d'utiliser une alimentation propre (adaptateur secteur de qualité). Le réglage FEEDBACK élevé peut amplifier le bruit ; réduisez-le si nécessaire.

Puis-je utiliser la DD100 avec une guitare électrique et une basse ?

Oui, la DD100 est une pédale d'effet pour instrument, compatible avec guitare électrique et basse. Son entrée haute impédance (500 kΩ) est adaptée aux signaux instruments.

Comment nettoyer la pédale ?

Débranchez la pédale. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager l'électronique.

Où trouver le numéro de série de la DD100 ?

Le numéro de série est situé sur la base de la pédale. Il est nécessaire pour toute demande de garantie ou de service après-vente.

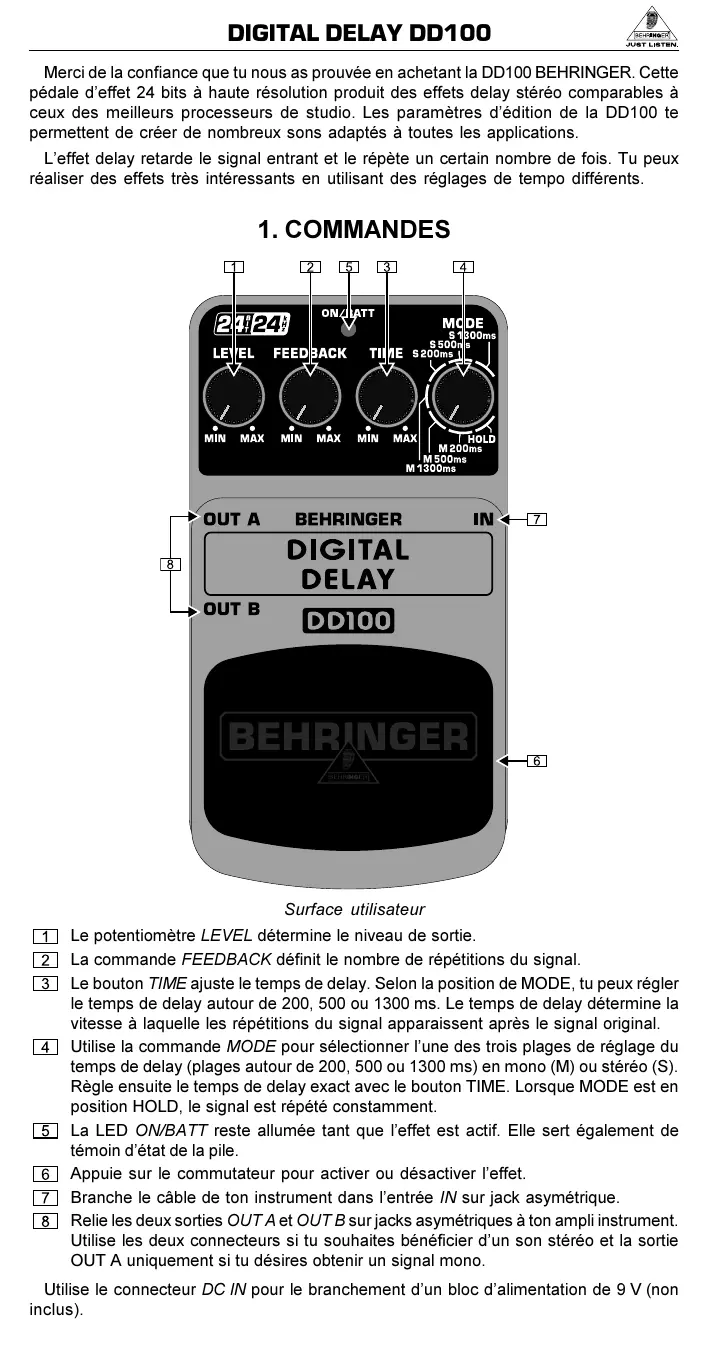

MODE D'EMPLOI DD100 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant la DD100 BEHRINGER. Cette pédale d'effet 24 bits à haute résolution produit des effets delay stéréo comparables à ceux des processeurs de studio. Les paramètres d'édition de la DD100 te permettent de créer de nombreux sons adaptés à toutes les applications.

L'effet delay retarde le signal entrant et le répète un certain nombre de fois. Tu peux réaliser des effets très intéressants en utilisant des réglages de tempo différents.

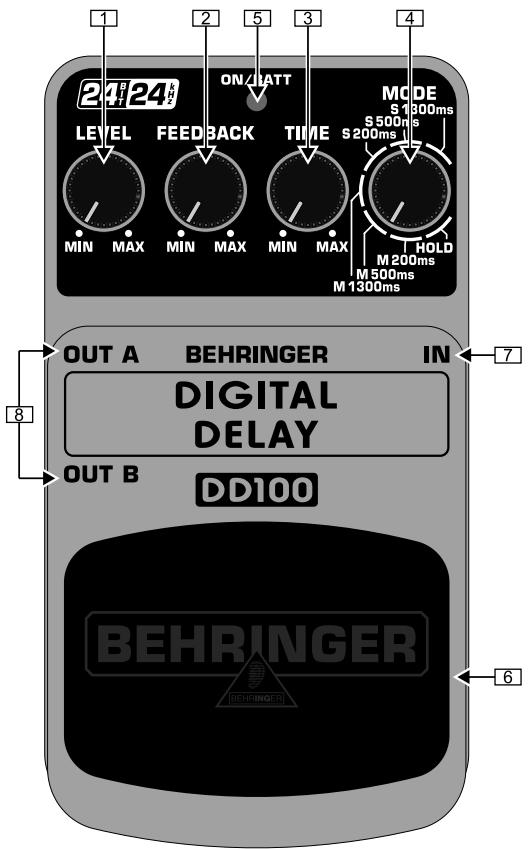

1. COMMANDES Surface utilisateur

1 Le potentiomètre LEVEL détermine le niveau de sortie. La commande FEEDBACK définit le nombre de répetitions du signal. 3 Le bouton TIME ajuste le temps de delay. Selon la position de MODE, tu peux régler le temps de delay autour de 200, 500 ou 1300 ms. Le temps de delay détermine la vitesse à laquelle les répetitions du signal apparaissent après le signal original. 4 Utilise la commande MODE pour sélectionner l'une des trois plages de réglage du temps de delay (plages autour de 200, 500 ou 1300 ms) en mono (M) ou stéréo (S). Règle ensuite le temps de delay exact avec le bouton TIME. Lorsque MODE est en position HOLD, le signal est répété constamment. La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 6 Appuie sur le commutateur pour activer ou désactiver l'effet. 7 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. Relie les deux sorties OUTA et OUTB sur jacks asymétriques à ton ampli instrument. Utilise les deux connecteurs si tu souhaites bénéficier d'un son stéréo et la sortie OUTA uniquement si tu désires obtenir un signal mono.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation de 9 V (non inclus).

Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplaçer la pile 9 V, appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

La DD100 ne possède pas de commutateur marche/arrêt. C'est pourquoi elle fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ta DD100, débranche le jack de son entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	500 kΩ
Out A (sortie A)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Out B (sortie B)
Connecteur	Jack asymétrique de 6.3 mm
Impédance	1 kΩ
Alimentation électrique	9 V, 100 mA DC régulé
	Alim. PSU-SB-CN BEHRINGER 220 VAC (Chine)
	Alim. PSU-SB-EU BEHRINGER 230 VAC (Europe)
	Alim. PSU-SB-JP BEHRINGER 100 VAC (Japon)
	Alim. PSU-SB-SAA BEHRINGER 240 VAC (Australie)
	Alim. PSU-SB-UK BEHRINGER 240 VAC (Royaume-Uni)
	Alim. PSU-SB-UL BEHRINGER 120 VAC (Etats-Unis)
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	90 mA
Dimensions (H x L x O)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0.33 kg (0.73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations générées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.
