DC9 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet compresseur dynamique pour guitare
Marque	BEHRINGER
Modèle	DC9
Fonctions principales	Compression dynamique, sustain infini, boost de volume pour solos
Réglages	Sensibilité (SENSITIVITY) et volume de sortie (OUTPUT)
Connectique d'entrée	Jack mono 6,3 mm asymétrique (IN)
Connectique de sortie	Jack mono 6,3 mm asymétrique (OUT)
Impédance d'entrée	1 MΩ
Impédance de sortie	1 kΩ
Alimentation externe	9 V DC, 100 mA, centre négatif (connecteur 2 mm)
Alimentation par pile	9 V type 6LR61
Consommation électrique	9 mA
Dimensions (H x L x P)	56 x 113 x 69 mm
Poids	0,24 kg
Commutation	Commutateur au pied (true bypass)
Indicateur	LED d'état de l'effet et de la pile
Mise en marche	Automatique dès l'insertion d'un jack dans l'entrée IN
Entretien	Débrancher le jack d'entrée pour économiser la pile ; remplacer la pile via le compartiment inférieur
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur ; utiliser exclusivement des accessoires autorisés
Réparabilité	Ne pas ouvrir ni réparer soi-même ; contacter un technicien agréé
Numéro de série	Situé sur la base de la pédale
Garantie	Conditions disponibles sur le site behringer.com

FOIRE AUX QUESTIONS - DC9 BEHRINGER

Comment alimenter la pédale DC9 ?

Vous pouvez utiliser une pile 9V type 6LR61 ou un bloc d'alimentation secteur 9V DC (100 mA, centre négatif) via le connecteur DC IN.

Comment économiser la pile ?

Débranchez le jack d'entrée IN lorsque vous n'utilisez pas la pédale, car elle s'allume automatiquement à l'insertion d'un jack.

Quels réglages offre le DC9 ?

Il dispose de deux boutons : SENSITIVITY pour régler l'intensité de la compression et OUTPUT pour ajuster le volume de sortie (compensation ou boost).

Comment activer/désactiver l'effet ?

Appuyez sur le commutateur au pied pour alterner entre effet actif (LED allumée) et bypass (LED éteinte).

Que fait exactement la compression ?

Le compresseur réduit la plage dynamique en atténuant les crêtes de signal, ce qui donne un son plus homogène, plus de sustain et de punch.

Puis-je utiliser la pédale pour un solo ?

Oui, en augmentant le réglage OUTPUT, vous pouvez booster le volume de votre instrument pour les solos.

Quels câbles utiliser avec le DC9 ?

Utilisez des câbles jack mono 6,3 mm asymétriques pour l'entrée (instrument) et la sortie (ampli).

Où trouver le numéro de série ?

Le numéro de série est imprimé sur la base de la pédale.

Que faire si la pédale ne fonctionne plus ?

Vérifiez d'abord la pile ou l'alimentation. Si le problème persiste, ne l'ouvrez pas et contactez un technicien agréé BEHRINGER.

La LED reste-t-elle allumée en bypass ?

Non, la LED s'éteint lorsque l'effet est désactivé. Elle reste allumée tant que l'effet est actif et sert aussi d'indicateur d'état de la pile.

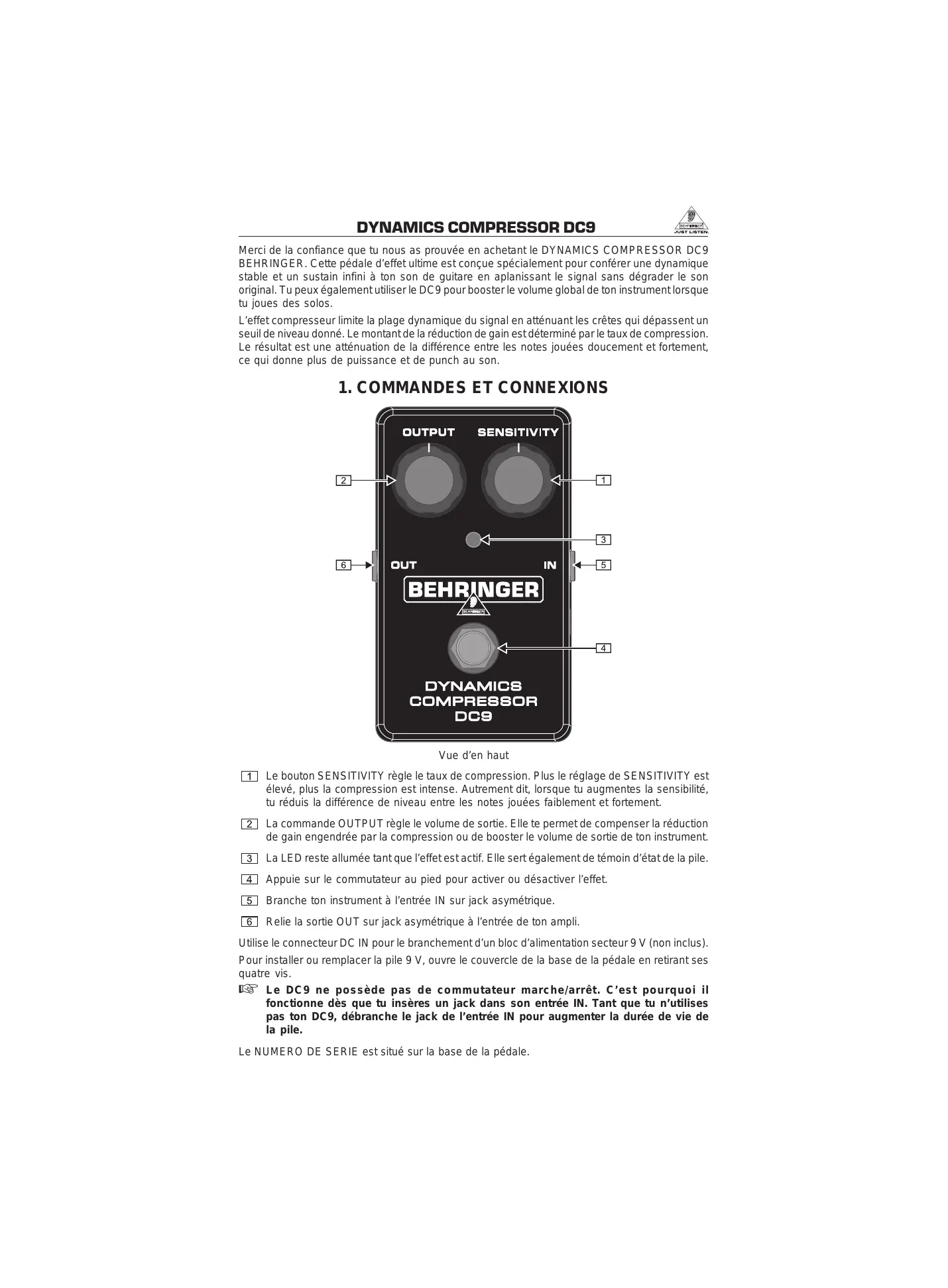

MODE D'EMPLOI DC9 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant le DYNAMICS COMPRESSOR DC9 BEHRINGER. Cette pédale d'effet ultime est conçue spécialement pour conférer une dynamique stable et un sustain infini à ton son de guitare en aplanissant le signal sans dégrader le son original. Tu peux également utiliser le DC9 pour booster le volume global de ton instrument lorsque tu joues des solos.

L'effet compresseur limite la plage dynamique du signal en atténuant les crêtes qui dépassent un seuil de niveau donné. Le montant de la réduction de gain est déterminé par le taux de compression. Le résultat est une atténuation de la différence entre les notes jouées doucement et fortement, ce qui donne plus de puissance et de punch au son.

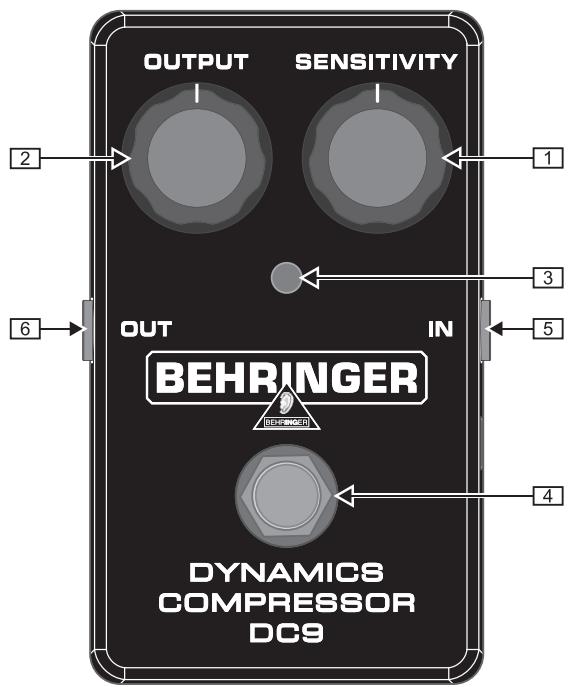

1. COMMANDES ET CONNEXIONS Vue en haut

1. Le bouton SENSITIVITY règle le taux de compression. Plus le réglage de SENSITIVITY est élevé, plus la compression est intense. Autrement dit, lorsque tu augmentes la sensibilité, tu réduis la différence de niveau entre les notes jouées faiblement et fortement. La commande OUTPUT règle le volume de sortie. Elle te permet de compenser la réduction de gain engendrée par la compression ou de booster le volume de sortie de ton instrument. 3. La LED reste allumée tant que l'effet est actif. Elle sert également de moyen d'état de la pile. 4. Appuie sur le commutateur au pied pour activer ou désactiver l'effet. 5. Branche ton instrument à l'entrée IN sur jack asymétrique. 6. Relie la sortie OUT sur jack asymétrique à l'entrée de ton ampli.

Utilise le connecteur DC IN pour le branchement d'un bloc d'alimentation secteur 9 V (non inclus).

Pour installer ou remplaçer la pile 9 V, ouvre le couvercle de la base de la pédale en dévissant ses quatre vis.

Le DC9 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton DC9, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Characteristiques techniques

In (entrée)
Connecteur	Embase jack mono de 6,3 mm
Impédance	1 MΩ
Out
Connecteur	Embase jack mono de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V => , 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/Royaume-Uni/Australie 230 V~, 50 Hz
	Chine/Corée 220 V~, 50/60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	9 mA
Dimensions (H x L x P)	Env. 56 mm (2 1/5") x 113 mm (4 2/5") x 69 mm (2 2/3")
Poids	Env. 0,24 kg (0,53 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparue susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs/agreés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucun cas autorisés àtier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être produit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 WillichMuenchheide II, Allemagne. Tel. [phone], Fax [phone]
