CO600 - Pédale d'effet pour guitare BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare (Chorus orchestral stéréo)
Modèle	CO600
Marque	BEHRINGER
Dimensions (H x L x P)	54 x 70 x 123 mm
Poids	0,33 kg
Alimentation	9 V DC, 100 mA régulé
Consommation électrique	30 mA
Type de pile	9 V (6LR61)
Connecteur d'alimentation	DC 2 mm, centre négatif
Entrée IN	Jack asymétrique 6,3 mm, impédance 500 kΩ
Sortie OUT A	Jack asymétrique 6,3 mm, impédance 1 kΩ
Sortie OUT B	Jack asymétrique 6,3 mm, impédance 1 kΩ
Contrôle LEVEL	Réglage du volume de l'effet
Contrôle RATE	Vitesse de l'effet chorus
Contrôle HIGH	Réduction des aigus dans le signal d'effet
Contrôle LOW	Réduction des basses fréquences
Contrôle DEPTH	Profondeur et épaississement de l'effet
LED ON/BATT	Témoin d'activation et d'état de la pile
Commutateur	Activation/désactivation de l'effet
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur
Entretien	Débrancher le jack d'entrée lorsqu'inutilisé pour économiser la pile
Garantie	Voir site behringer.com
Réparabilité	Maintenance par personnel technique agréé

FOIRE AUX QUESTIONS - CO600 BEHRINGER

Comment alimenter la pédale CO600 ?

Utilisez une pile 9V type 6LR61 ou un adaptateur secteur 9V DC 100 mA avec connecteur 2 mm centre négatif (non inclus). Insérez la pile dans le compartiment sous le capot. Branchez l'adaptateur dans la prise DC IN.

Puis-je utiliser la pédale en mono ?

Oui, utilisez uniquement la sortie OUT A pour un fonctionnement mono. La sortie OUT B est utilisée pour la stéréo.

Comment obtenir un effet stéréo ?

Branchez les deux sorties OUT A et OUT B sur deux entrées d'ampli différentes. Cela produira un véritable effet chorus stéréo.

Que faire si la LED ne s'allume pas ?

Vérifiez que la pile est installée correctement ou que l'adaptateur secteur est branché. Si la LED reste éteinte, la pile est peut-être déchargée. Remplacez-la.

Comment remplacer la pile ?

Appuyez sur les axes de la charnière avec un stylo-bille et retirez le capot de la pédale. Remplacez la pile 9V en respectant la polarité. Refermez le capot.

La pédale ne s'allume pas quand je branche un câble ?

Le CO600 s'allume automatiquement lorsqu'un jack est inséré dans l'entrée IN. Si la LED ne s'allume pas, vérifiez l'alimentation.

Que signifie le bouton HIGH ?

Le bouton HIGH réduit la part des aigus dans le signal d'effet. Tournez-le pour atténuer les fréquences élevées.

Quel type de câble utiliser ?

Utilisez des câbles jack 6,3 mm asymétriques pour l'entrée et les sorties. Assurez-vous qu'ils sont en bon état.

La pédale fonctionne-t-elle avec une guitare basse ?

Oui, la pédale CO600 fonctionne avec tout instrument électrique, y compris la guitare basse. Les contrôles permettent d'adapter l'effet.

Où trouver le numéro de série ?

Le numéro de série est situé sur la base de la pédale. Il est utile pour la garantie et l'assistance.

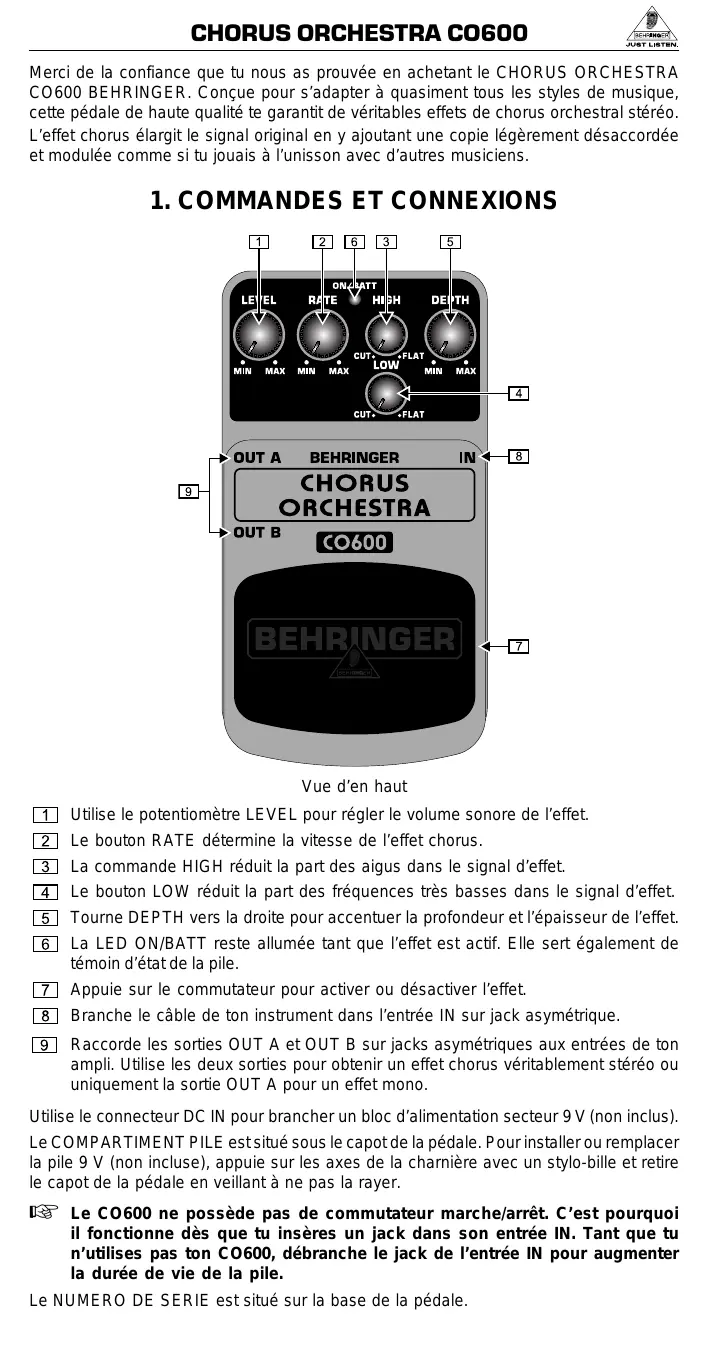

MODE D'EMPLOI CO600 BEHRINGER

Merci de la confiance que tu nous as prouvée en achetant le CHORUS ORCHESTRA CO600 BEHRINGER. Conque pour s'adapter à quasiment tous les styles de musique, cette pédale de haute qualité te garantit de vérables effets de chorus orchestral stéreo. L'effect chorus élargit le signal original en y ajoutant une copie légèrement désaccordée et modulée comme si tu jouais à l'unisson avec d'autres musiciens.

Utilise le potentiomètre LEVEL pour régler le volume sonore de l'effet. 2 Le bouton RATE détermine la vitesse de l'effet chorus. 3 La commande HIGH réduit la part des aigus dans le signal d'effet. 4 Le bouton LOW réduit la part des fréquences très basses dans le signal d'effet. 5 Tourne DEPTH vers la droite pour accentuer la profondeur et l'épaississement de l'effet. 6 La LED ON/BATT reste allumée tant que l'effet est actif. Elle sert également de témoin d'état de la pile. 7 Appuie sur le commutateur pour activer ou désactiver l'effet. 8 Branche le câble de ton instrument dans l'entrée IN sur jack asymétrique. 9 Raccorde les sorties OUT A et OUT B sur jacks asymétriques aux entrées de ton ampli. Utilise les deux sorties pour obtenir un effet chorus vérablement stéreo ou uniquement la sortie OUT A pour un effet mono.

Utilise le connecteur DC IN pour brancher un bloc d'alimentation secteur 9 V (non inclus). Le COMPARTIMENT PILE est situé sous le capot de la pédale. Pour installer ou remplacer la pile 9 V (non incluse), appuie sur les axes de la charnière avec un stylo-bille et retire le capot de la pédale en veillant à ne pas la rayer.

Le CO600 ne possède pas de commutateur marche/arrêt. C'est pourquoi il fonctionne dès que tu insères un jack dans son entrée IN. Tant que tu n'utilises pas ton CO600, débranche le jack de l'entrée IN pour augmenter la durée de vie de la pile.

Le NUMERO DE SERIE est situé sur la base de la pédale.

2. Garantie

Nos conditions de garantie sont disponibles sur le site http://www.behringer.com.

3. Specifications

In (entrée)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	500 kΩ
Out A (sortie A)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Out B (sortie B)
Connecteur	Jack asymétrique de 6,3 mm
Impédance	1 kΩ
Alimentation électrique	9 V = , 100 mA régulé
	BEHRINGER PSU-SB
	Etats-Unis/Canada 120 V~, 60 Hz
	Europe/U.K./Australie 230 V~, 50 Hz
	Chine 220 V~, 50 Hz
	Corée 220 V~, 60 Hz
	Japon 100 V~, 50/60 Hz
Connecteur d'alimentation	Connecteur DC de 2 mm, centre négatif
Pile	9 V type 6LR61
Consommation électrique	30 mA
Dimensions (H x L x P)	Approx. 54 mm (2 1/8") x 70 mm (2 3/4") x 123 mm (4 4/5")
Poids	Approx. 0,33 kg (0,73 lbs)

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

4. Consignes de sécurité

Ne pas utiliser ni installer à proximité de liquides ou de sources de chaleur. Utiliser exclusivement les accessoires autorisés. Ne pas réaliser de maintenance soi-même sur le produit. Contacter notre personnel technique pour tout service ou réparation, particulièrement si le cordon ou le connecteur du bloc d'alimentation est endommagé.

Caracteristiques techniques et apparcènce susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. BEHRINGER décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agrés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou electronique et quels qu'en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. ©2007 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. [phone], Fax [phone]
